3D打印6mm玻璃鱼缸直角防护固定件


头像
3D打印灵魂
原创
发布时间: 2026-07-21 17:35:32 | 阅读数 0收藏数 0评论数 0
封面
本项目为使用 Creo 三维建模软件设计出适配玻璃鱼缸的直角防磕碰固定件,主体型号专为 6mm 鱼缸玻璃打造,同时拓展配套 5mm、8mm 玻璃厚度的衍生模型文件,模型结构贴合鱼缸直角边缘,安装稳固,能有效缓冲碰撞、防护鱼缸边角,降低磕碰碎裂风险,适配桌面小型鱼缸 3D 打印制作。 整套设计文件已完全开源上传至https://www.doitwiki.com,欢迎所有爱好者免费下载。大家可直接用于个人 3D 打印制作,也能按需二次修改尺寸、优化结构,用于自用或非商用分享。开源分享旨在为水族爱好者提供实用配件方案,省去重复建模的繁琐工作,如有优化建议也欢迎交流探讨,共同完善这款鱼缸防护配件。
1

3D建模-草绘

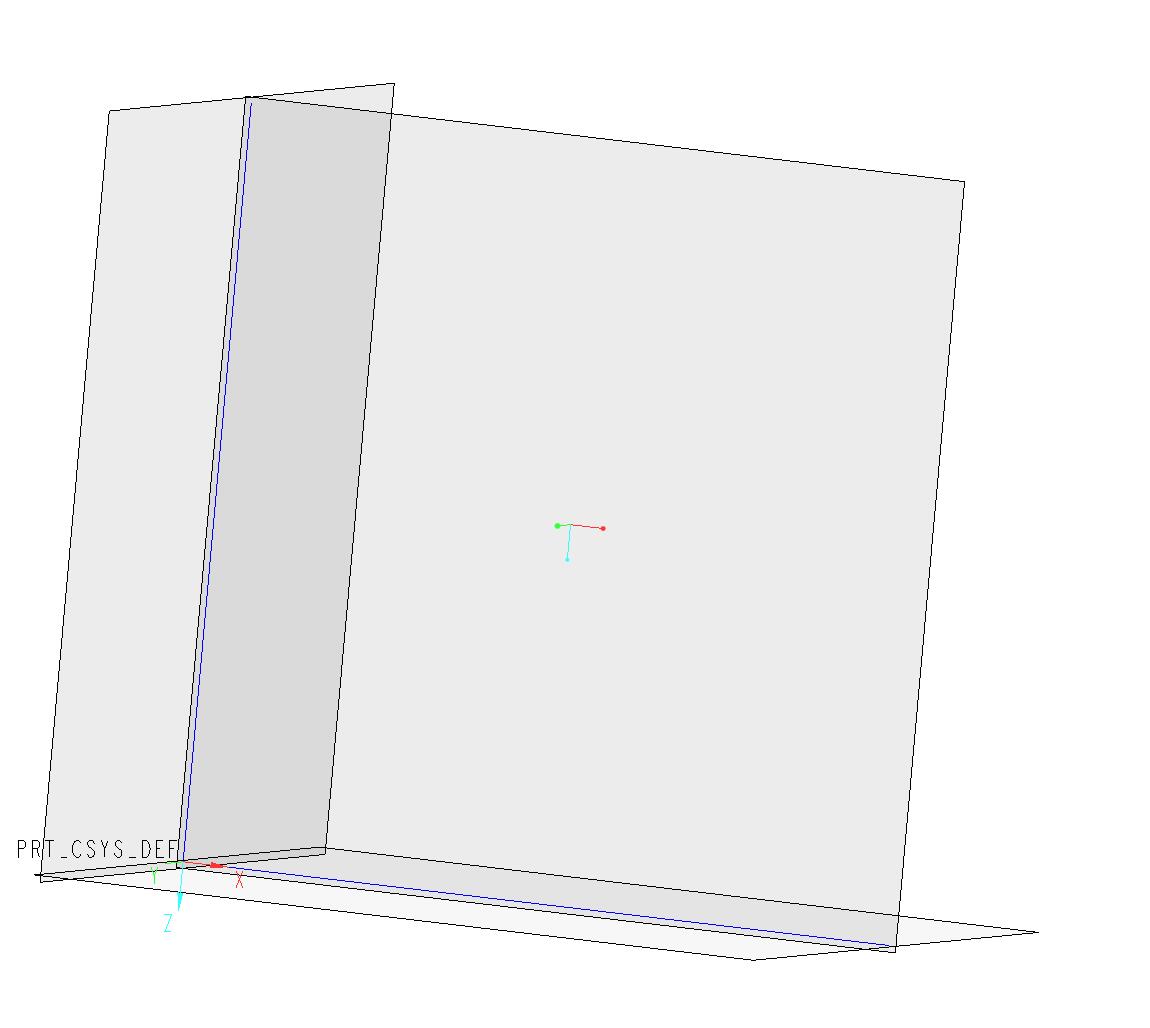

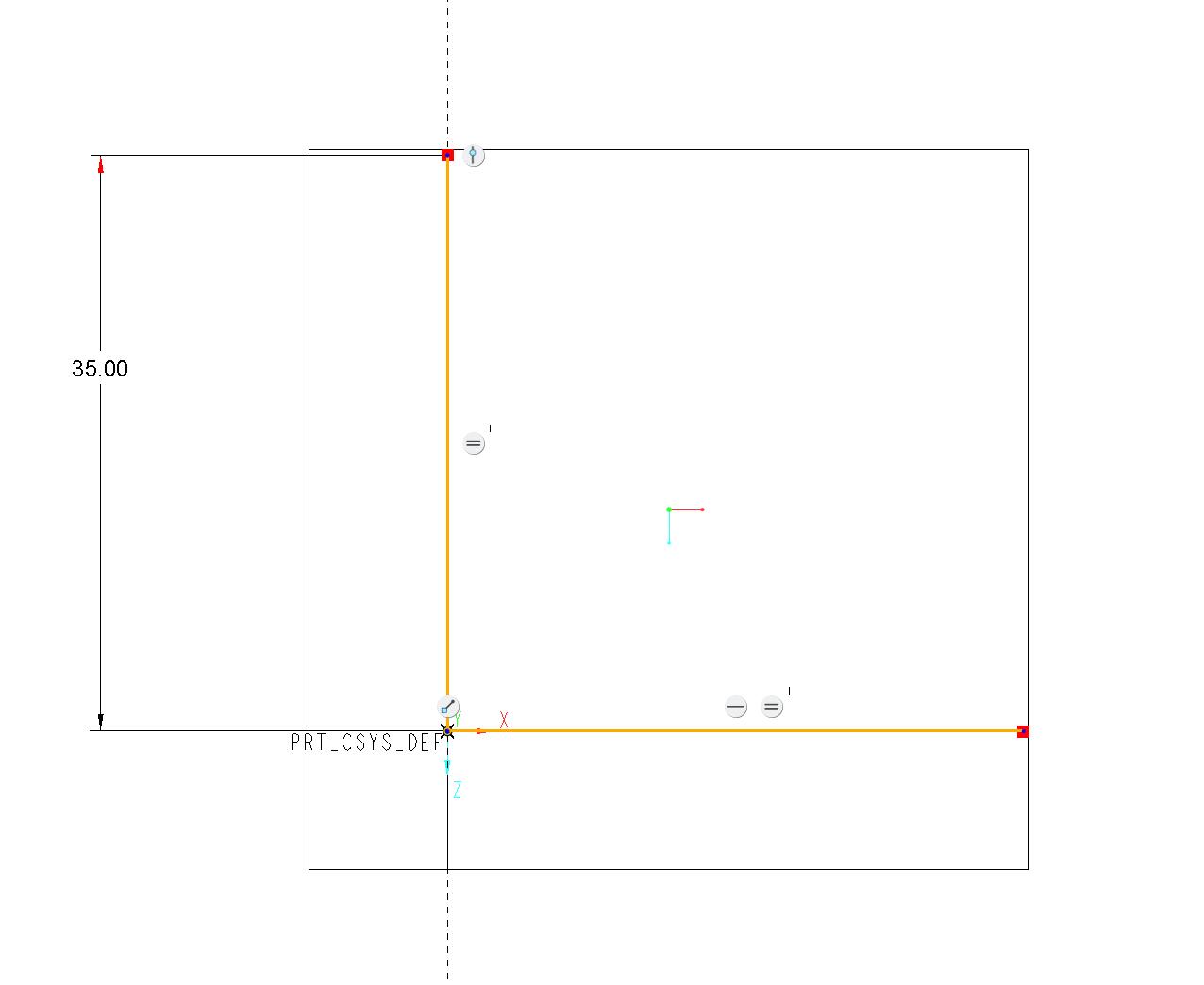

在TOP平面草绘扫描的轨迹直线

2

3D建模-扫描

  1. 选中草绘步骤

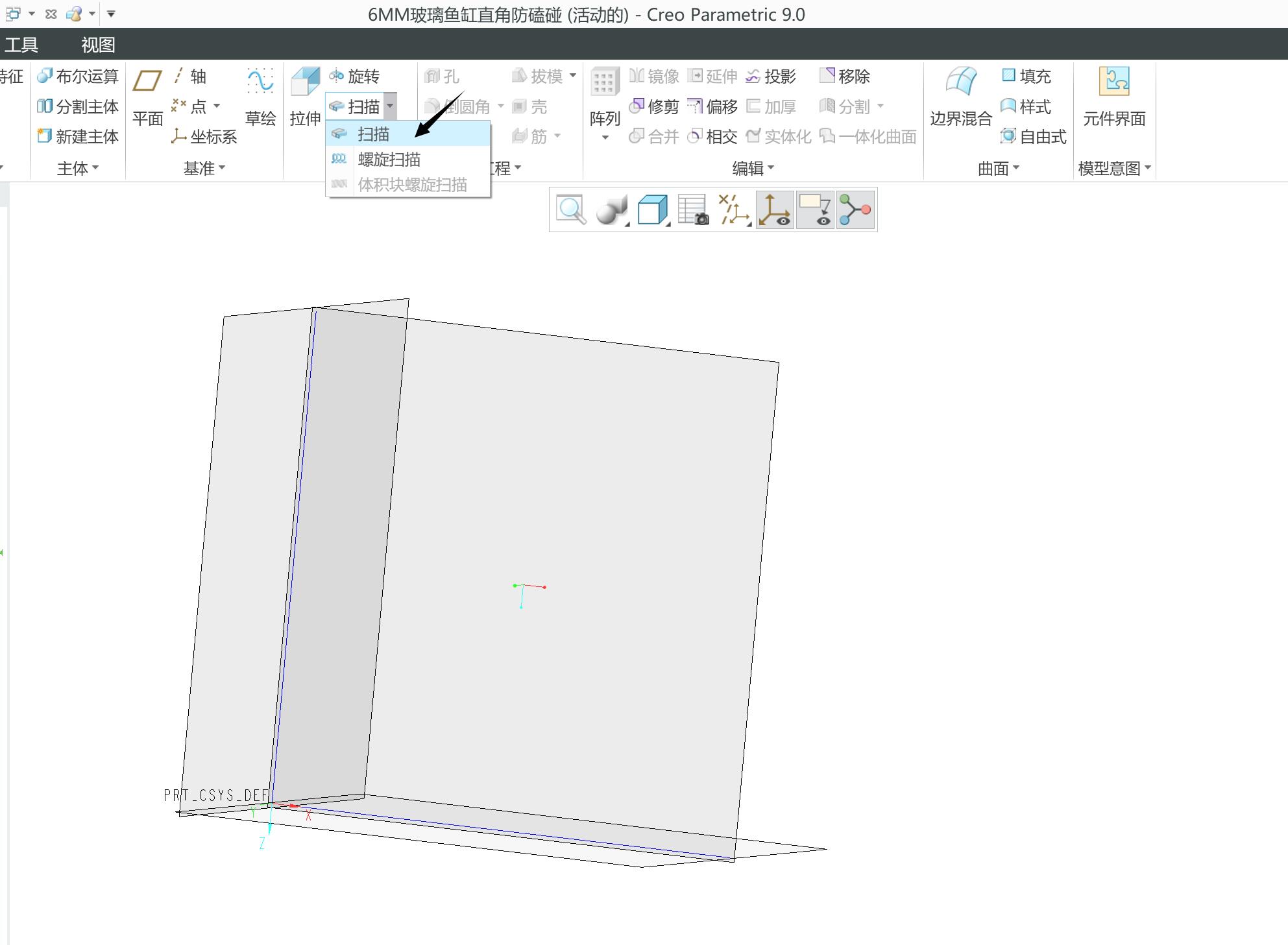

  2. 选择扫描功能

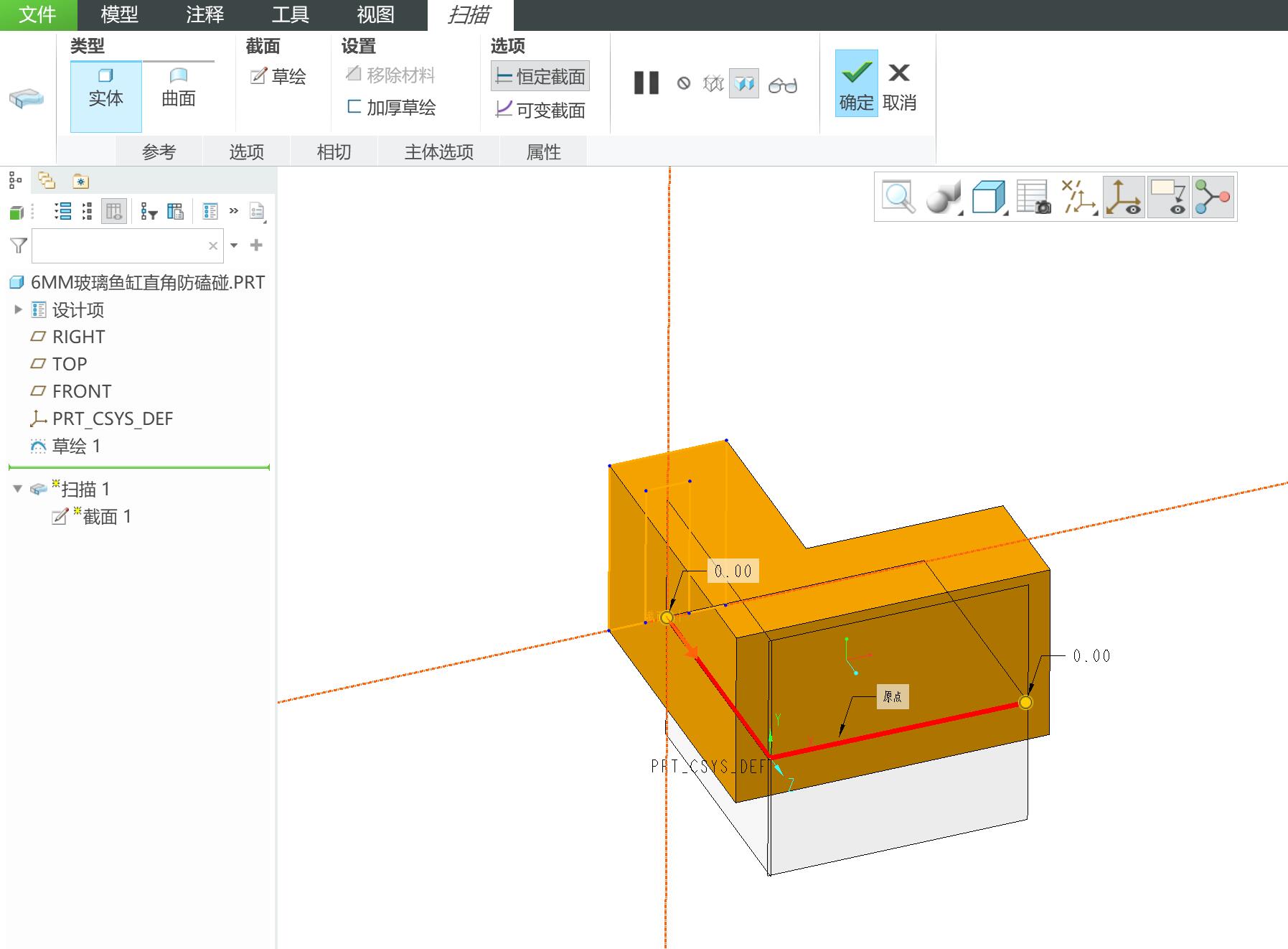

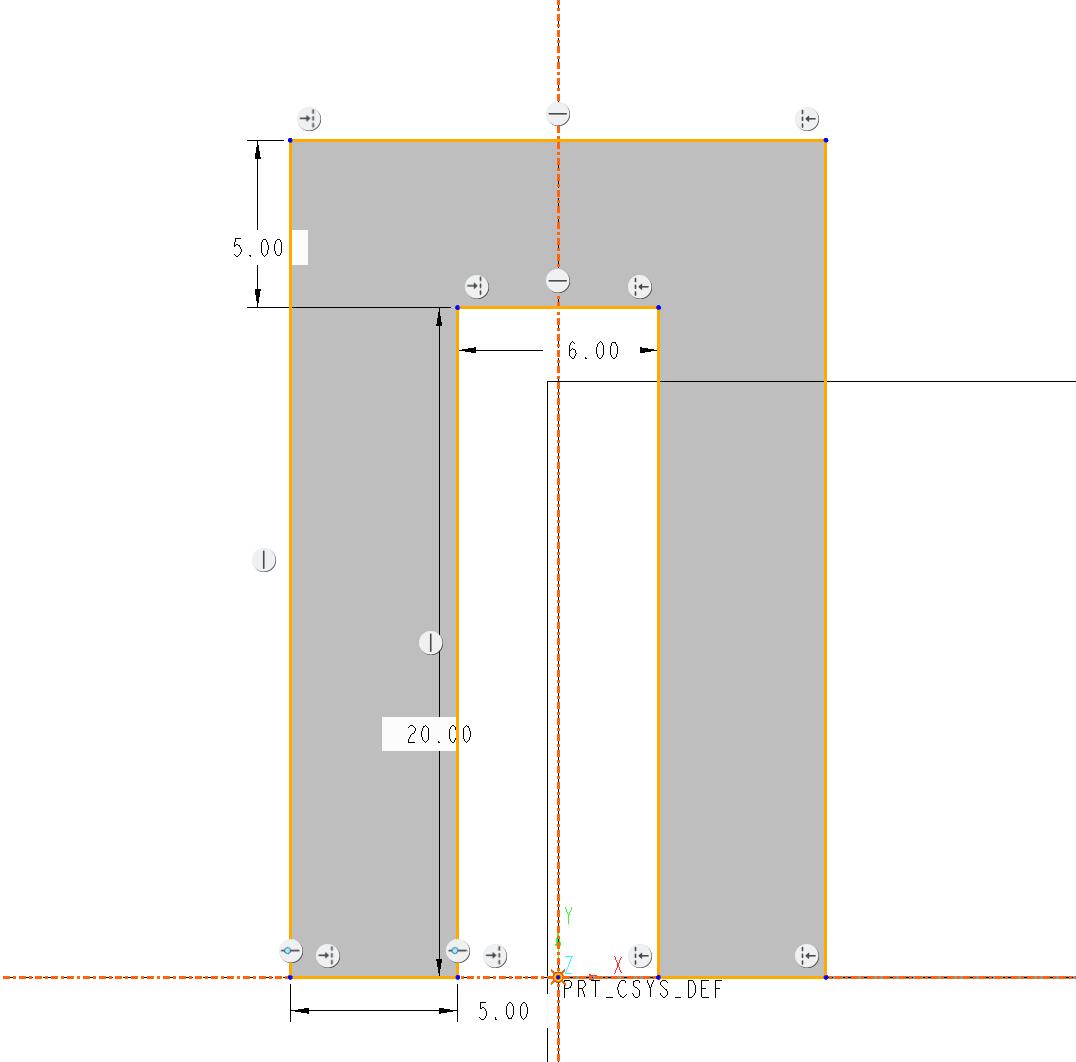

  3. 绘制扫描截面

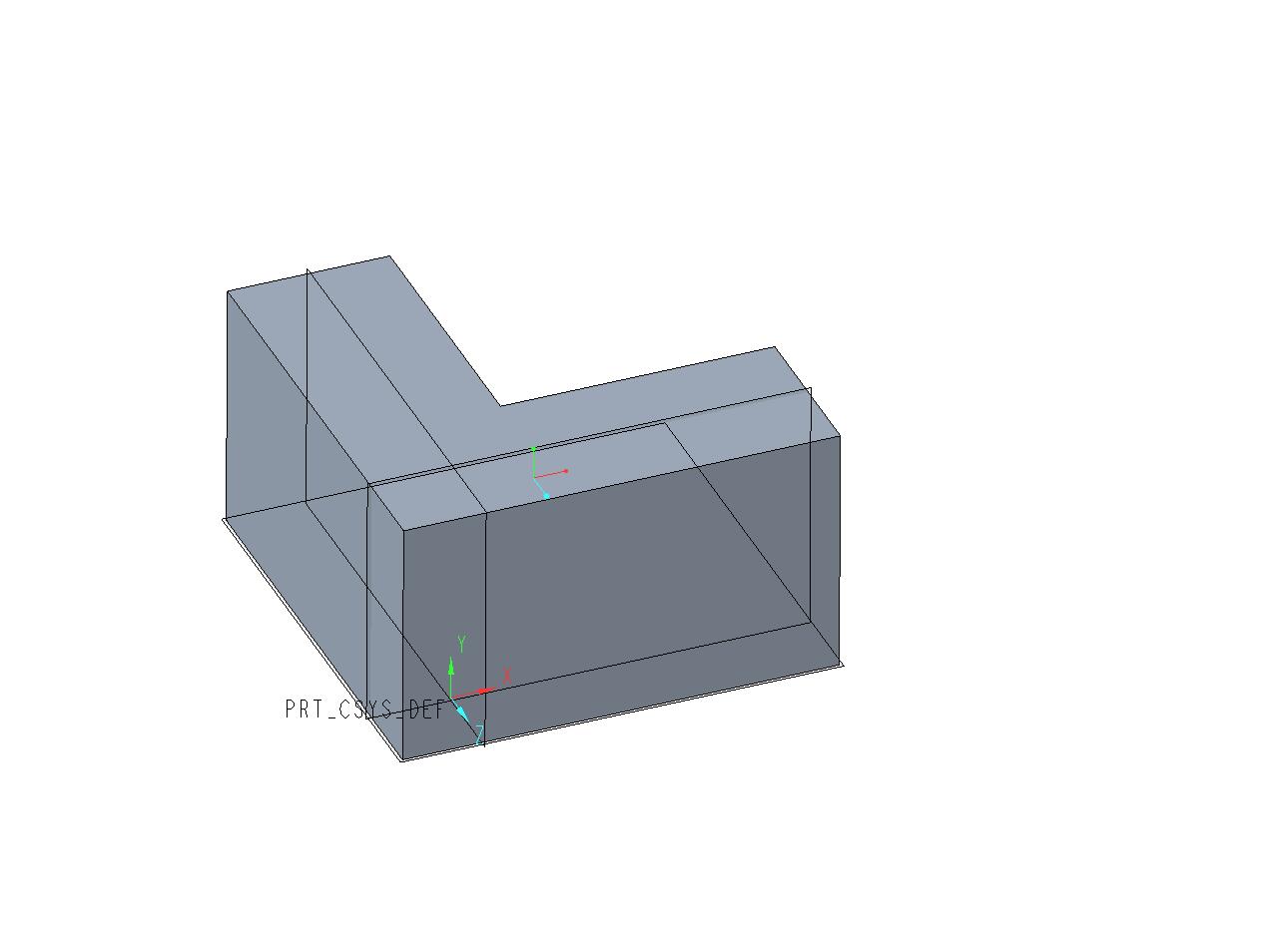

  4. 完成
3

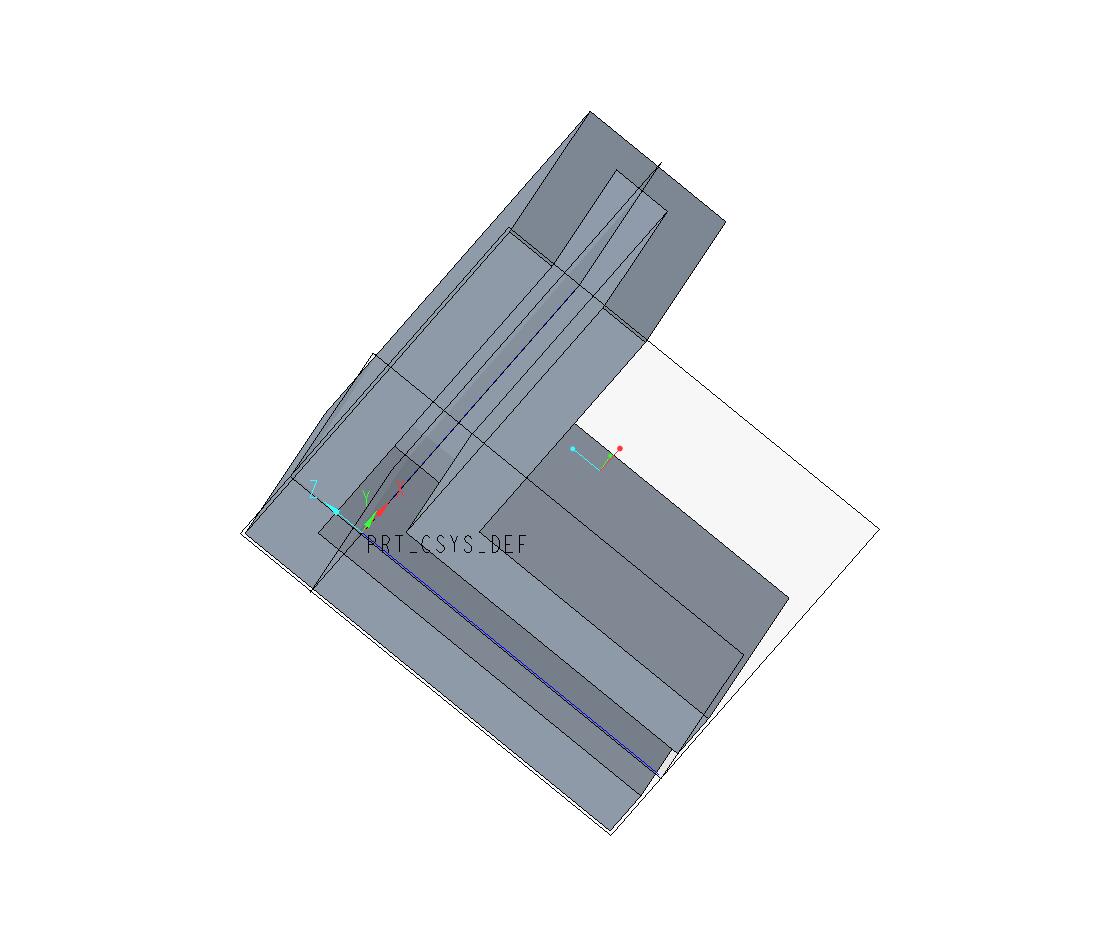

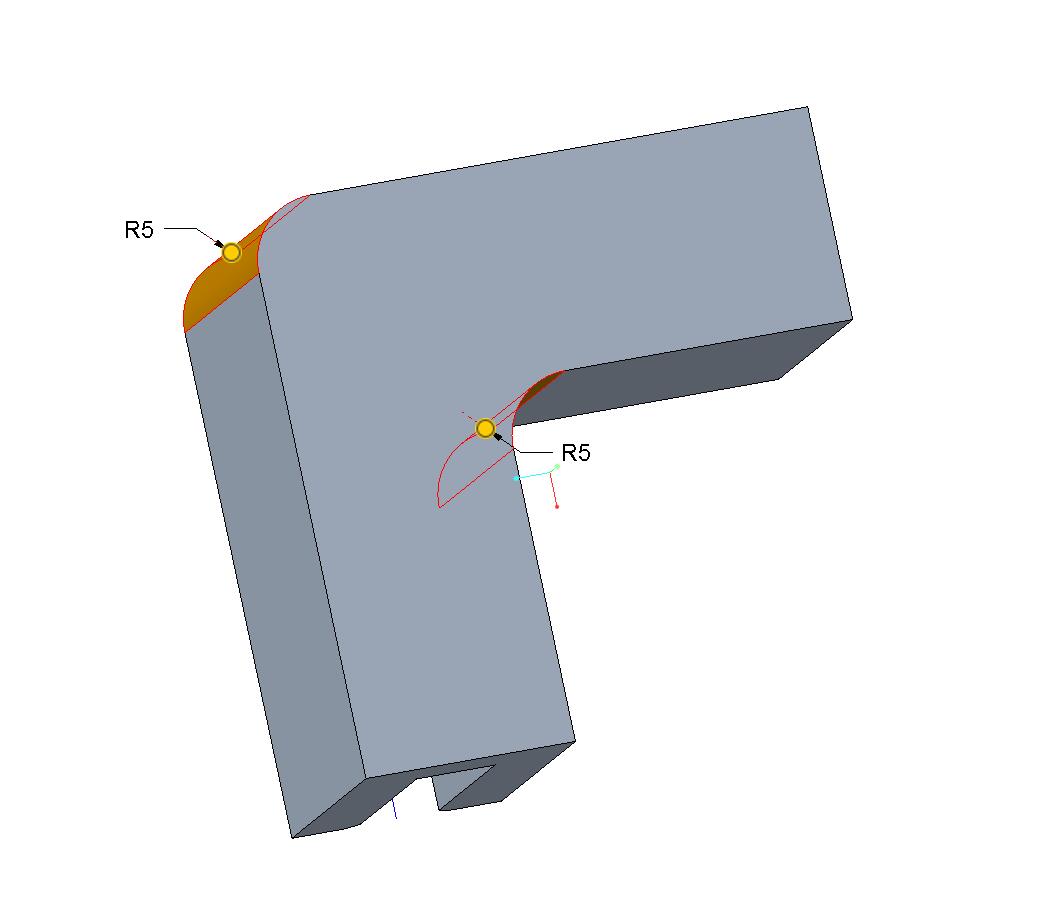

3D建模-倒角

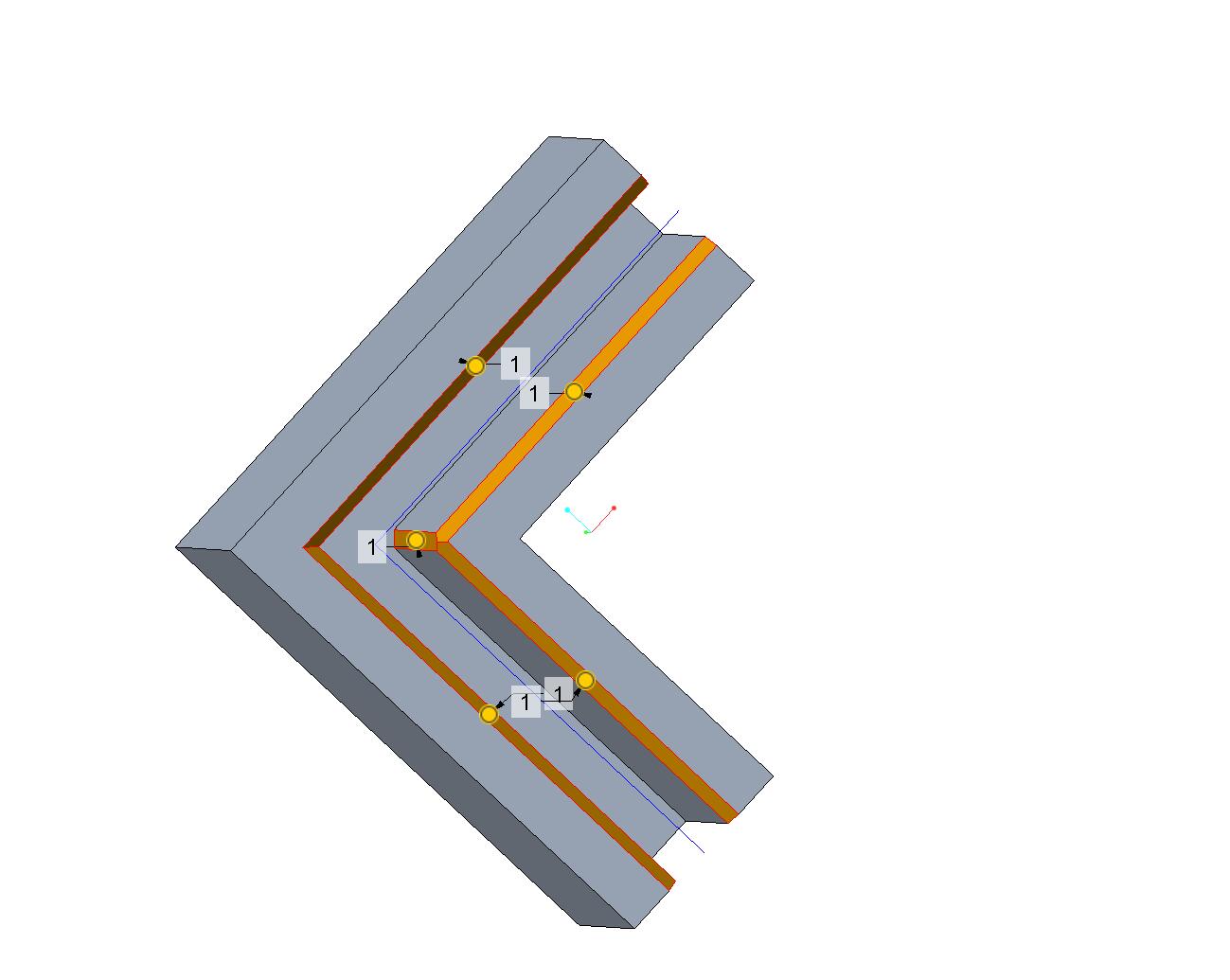

  1. 凹槽处的边缘倒角,便于安装

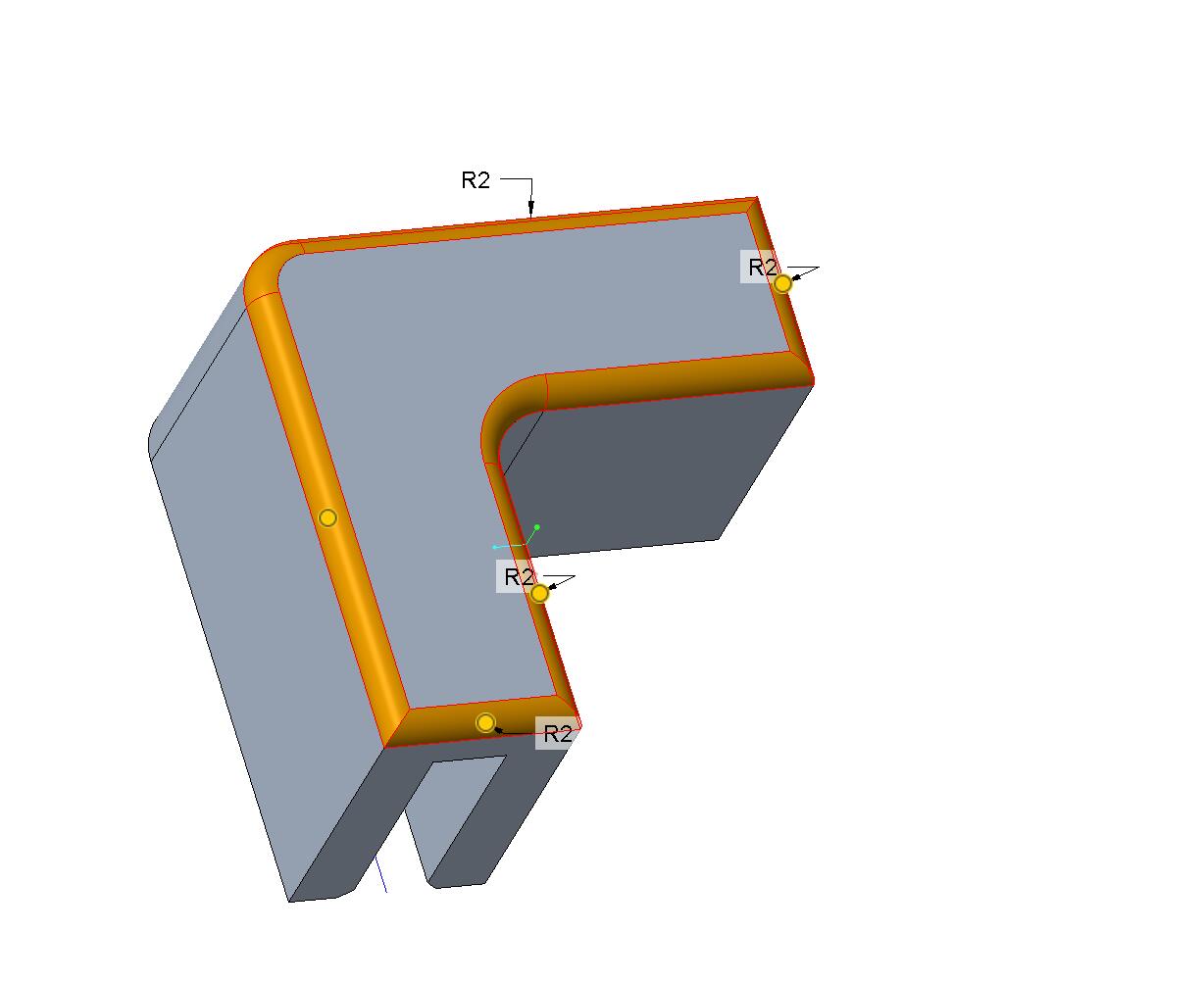

  2. 顶面倒圆角,安全防护
4

3D建模-完成

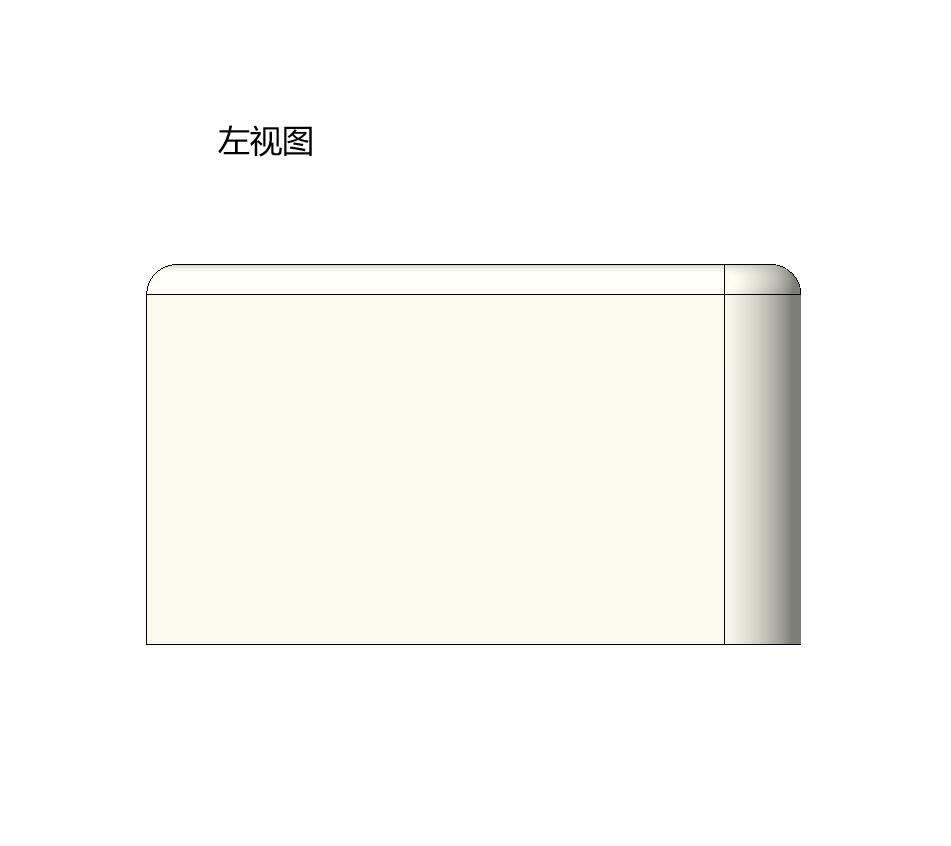

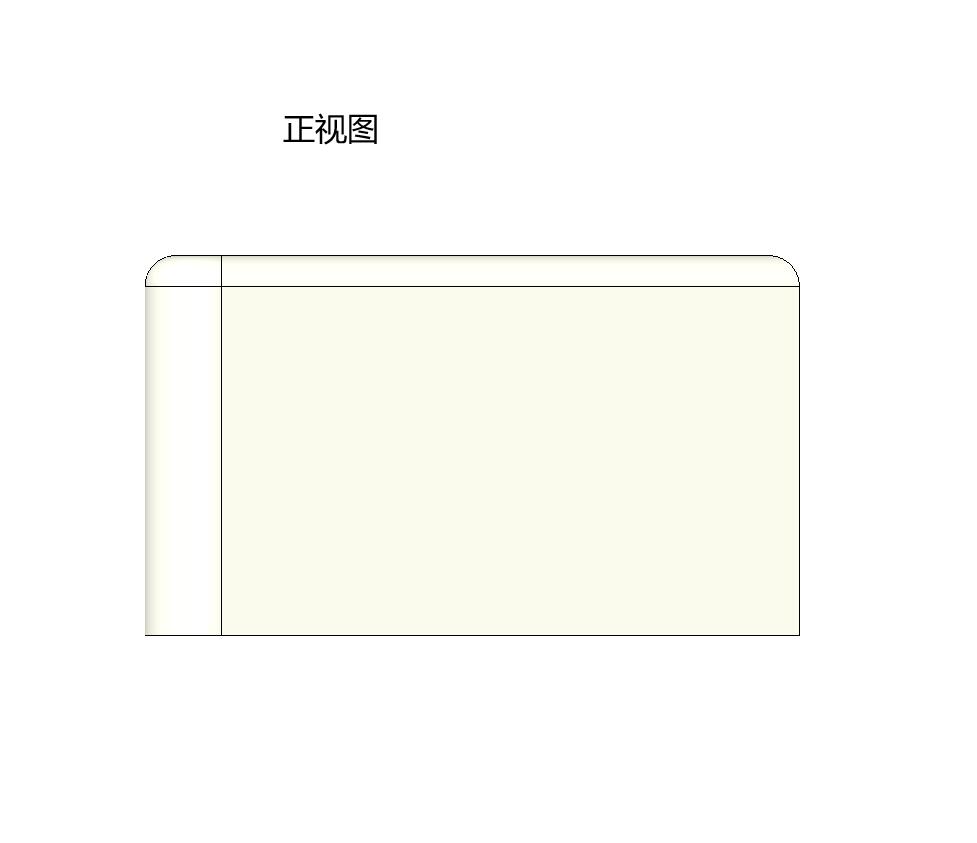

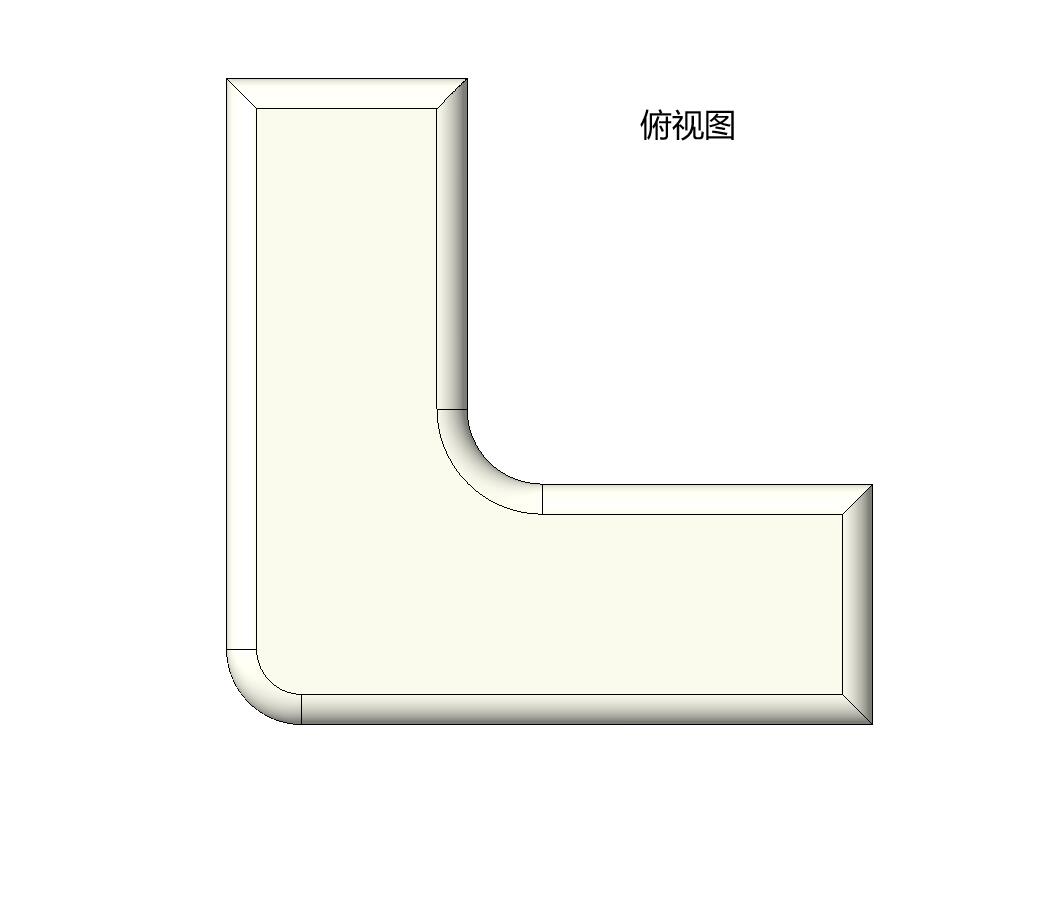

三视图,建模完成

5

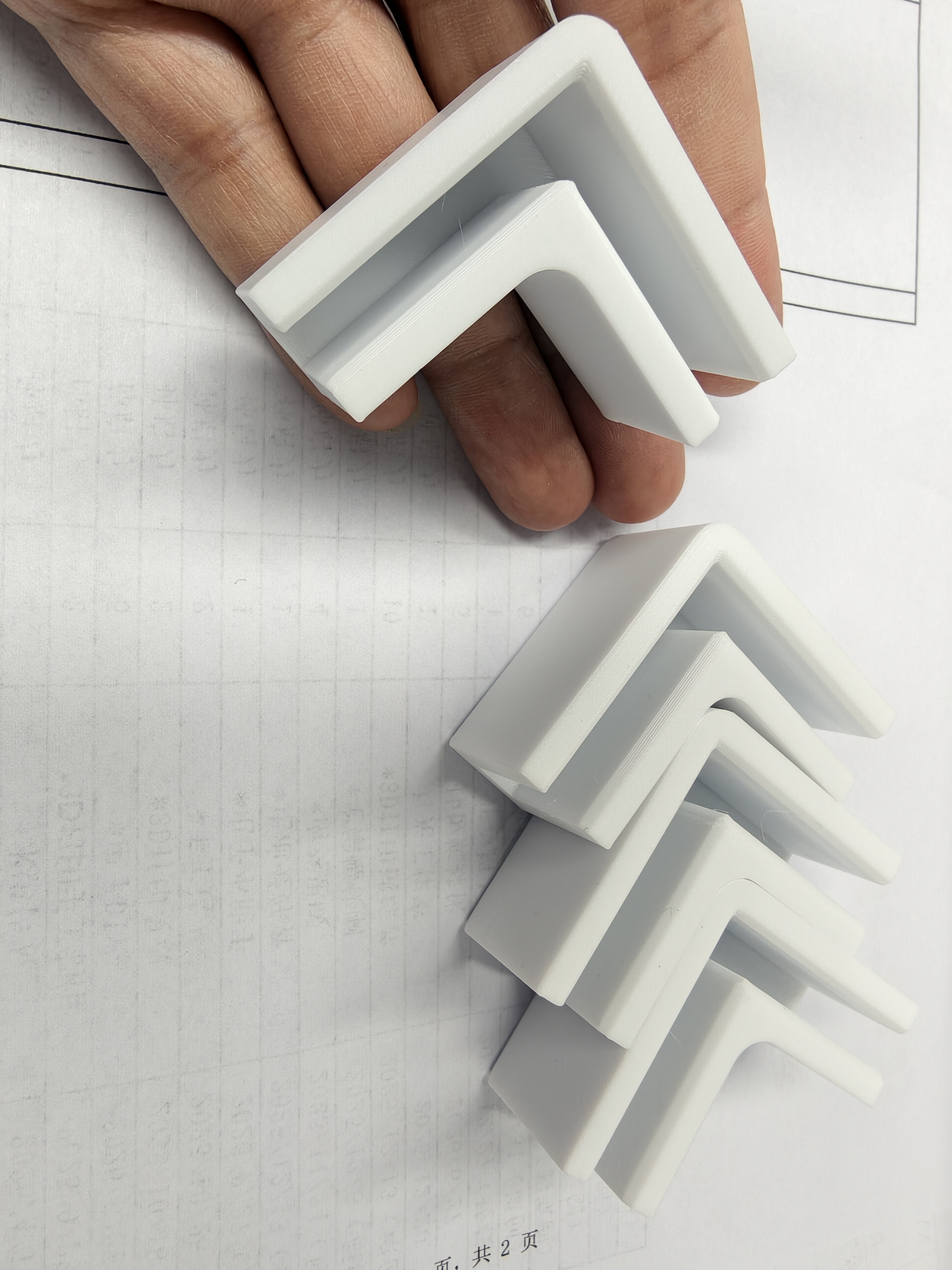

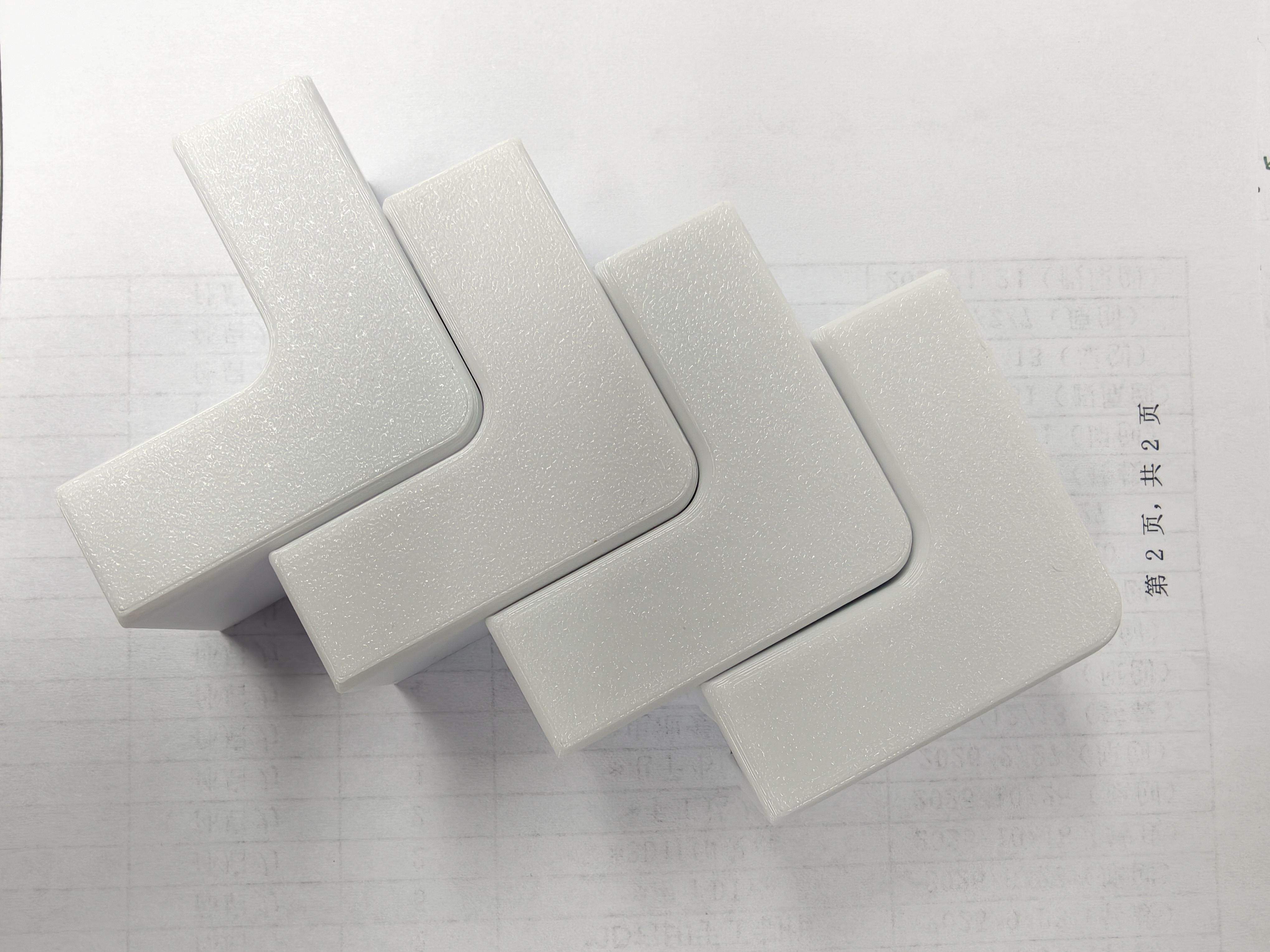

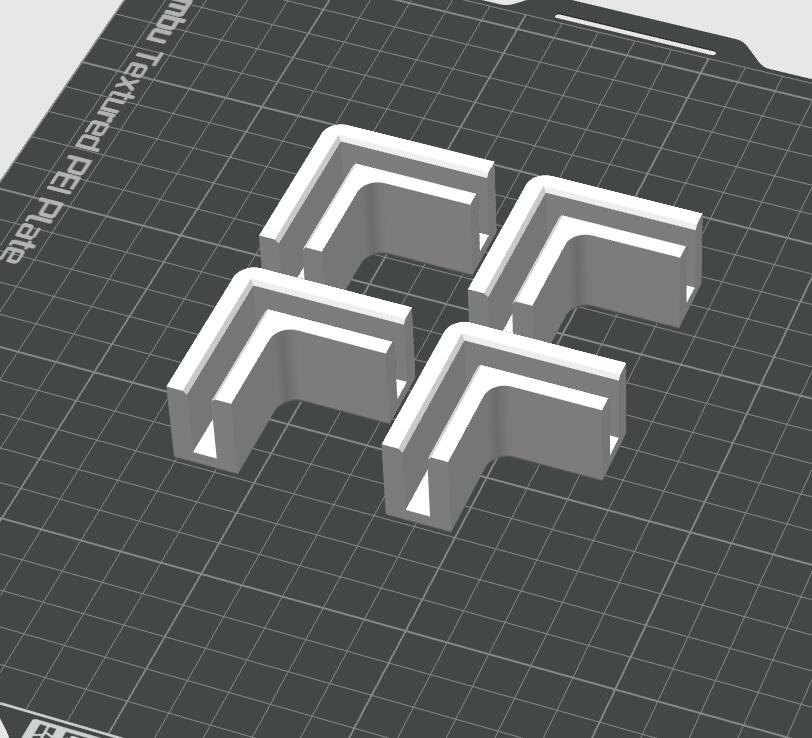

3D打印

  1. 无强度要求,因此打印参数根据自己的材料决定。此处打印填充密度为30%
  2. 附件为适配3种不同厚度玻璃的模型,可直接下载使用
STP
5mm.stp
38.87KB
STP
6mm.stp
38.72KB
STP
8mm.stp
38.68KB
6

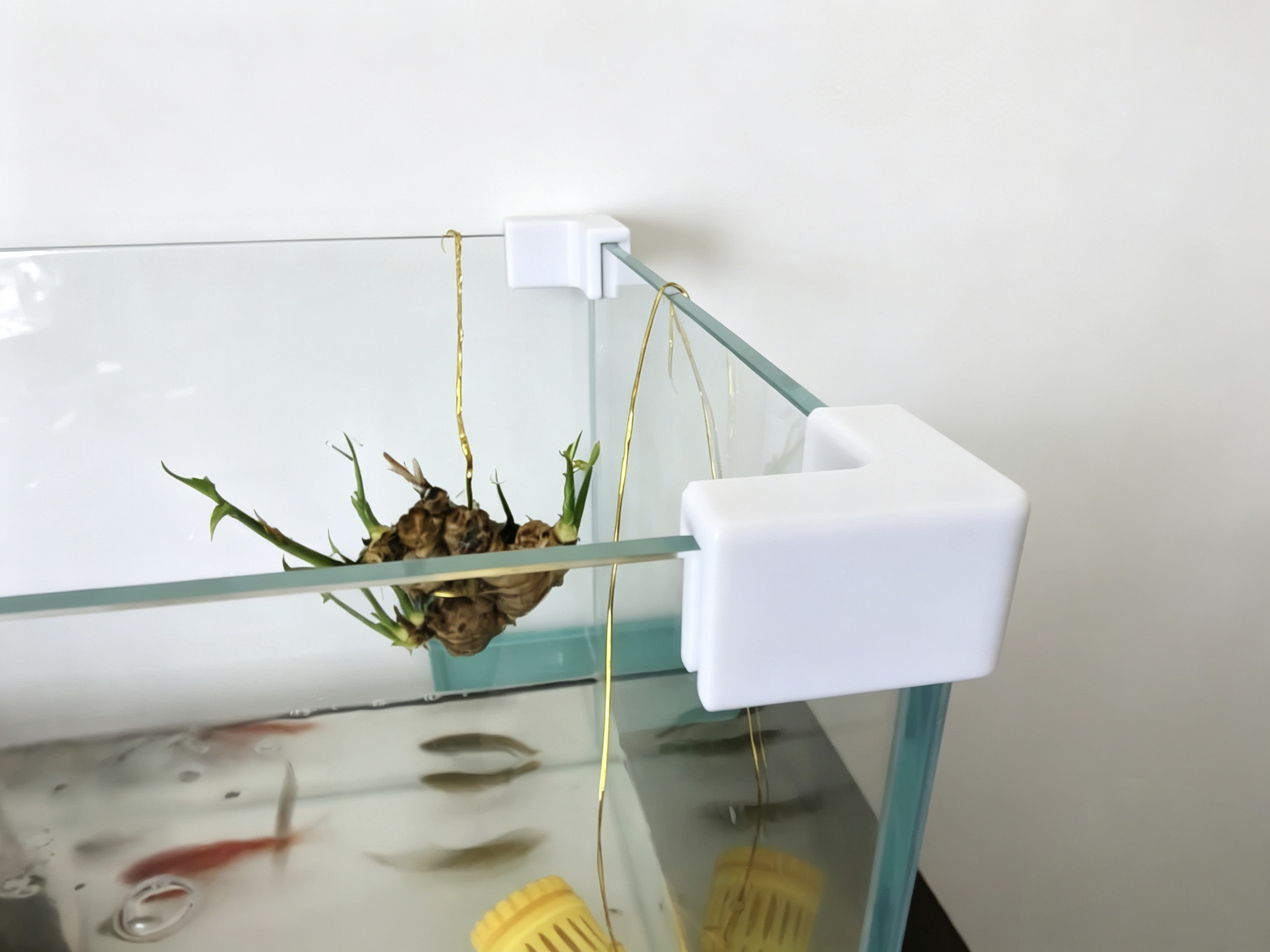

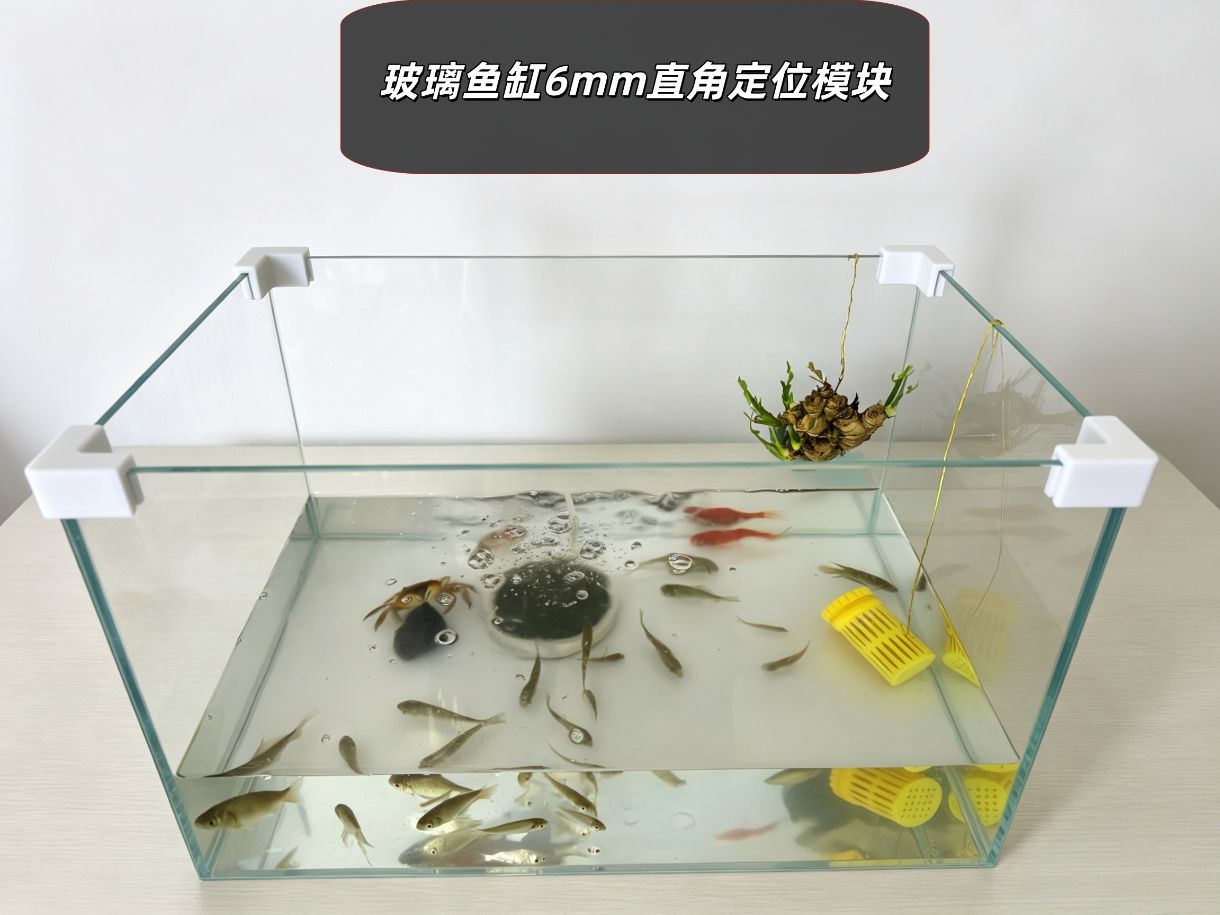

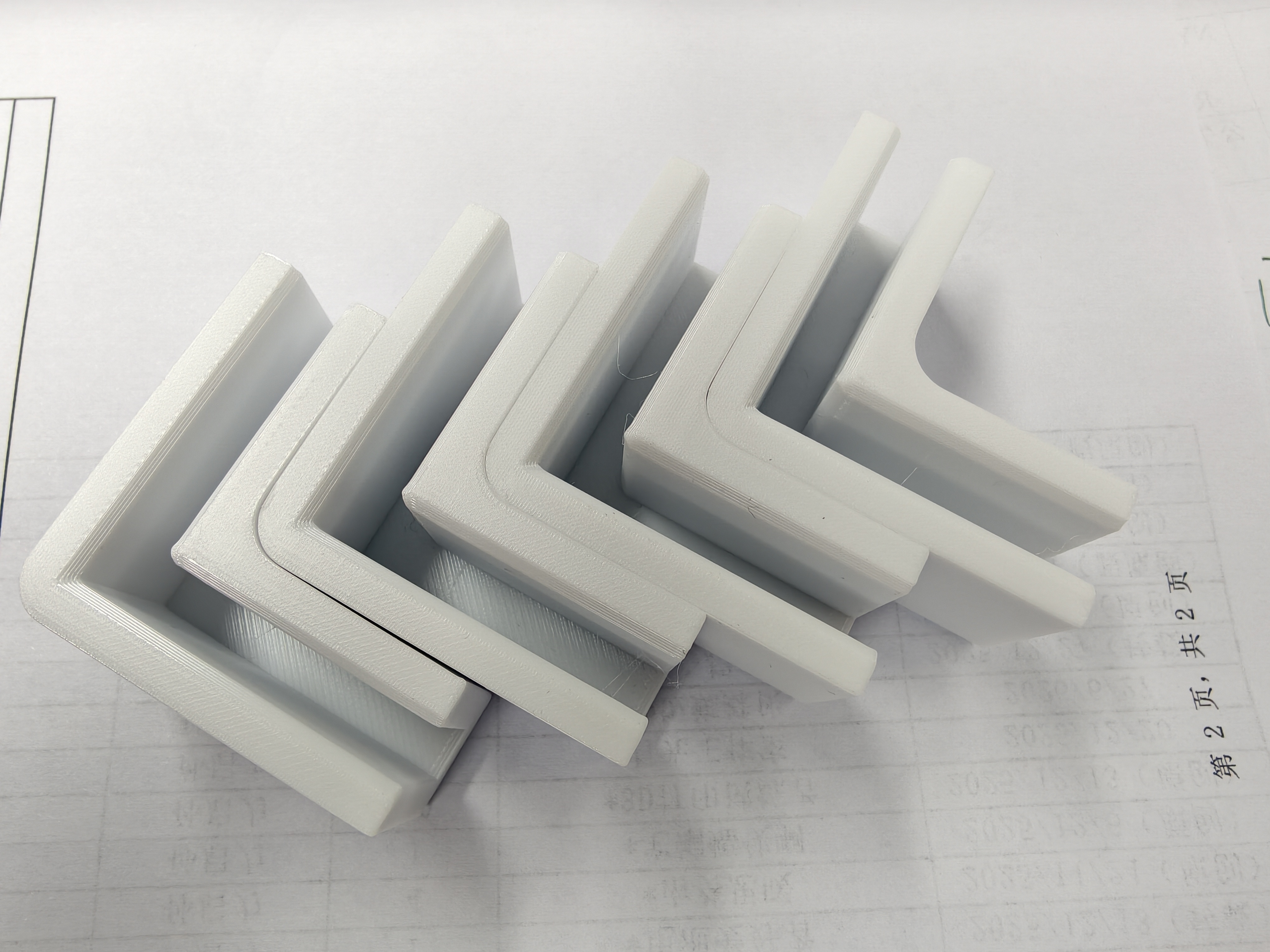

安装效果

完美适配
