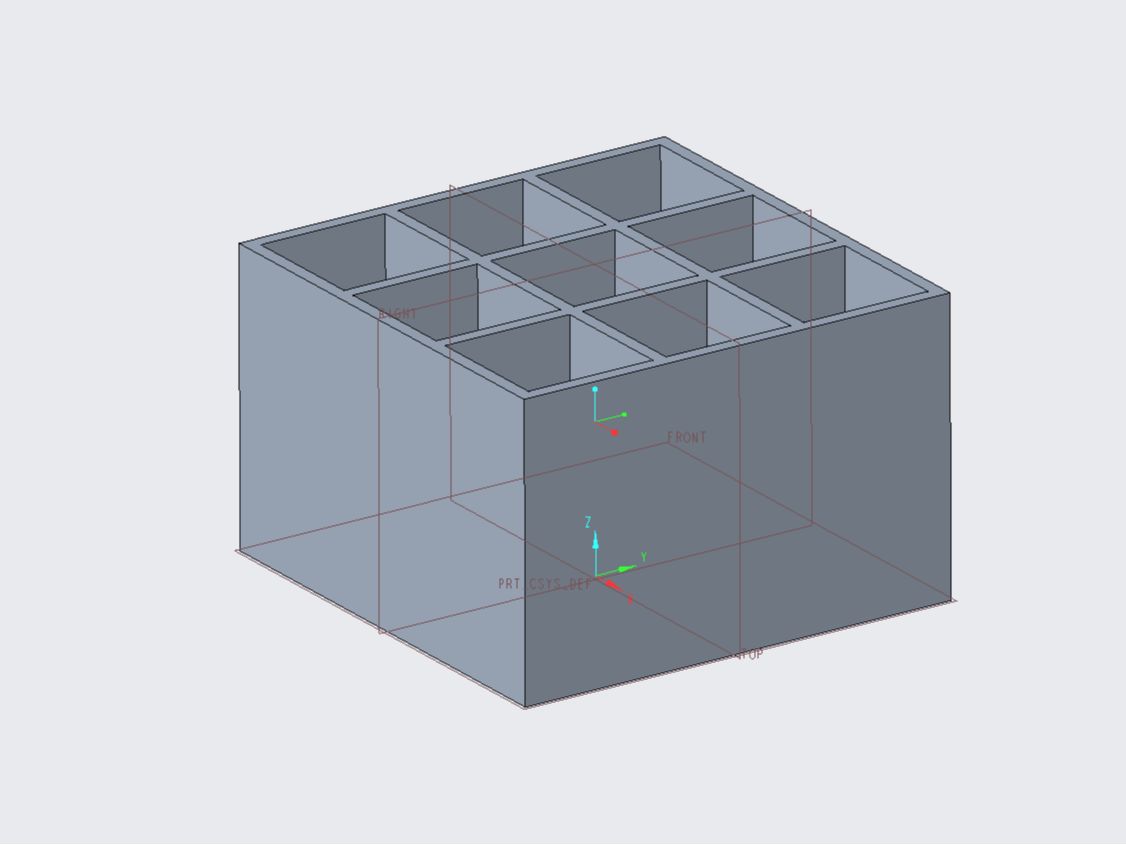

18650电池收纳盒

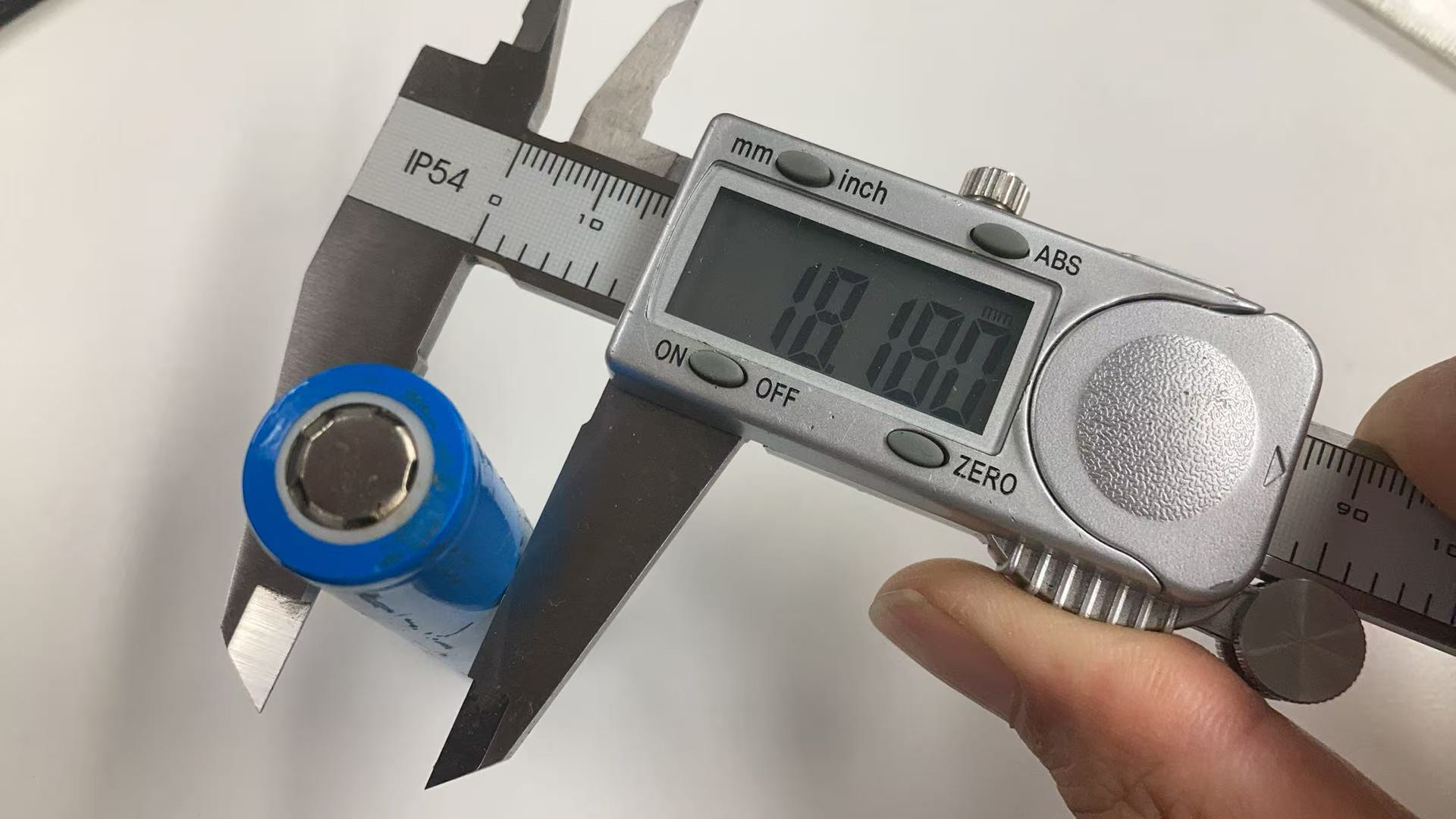

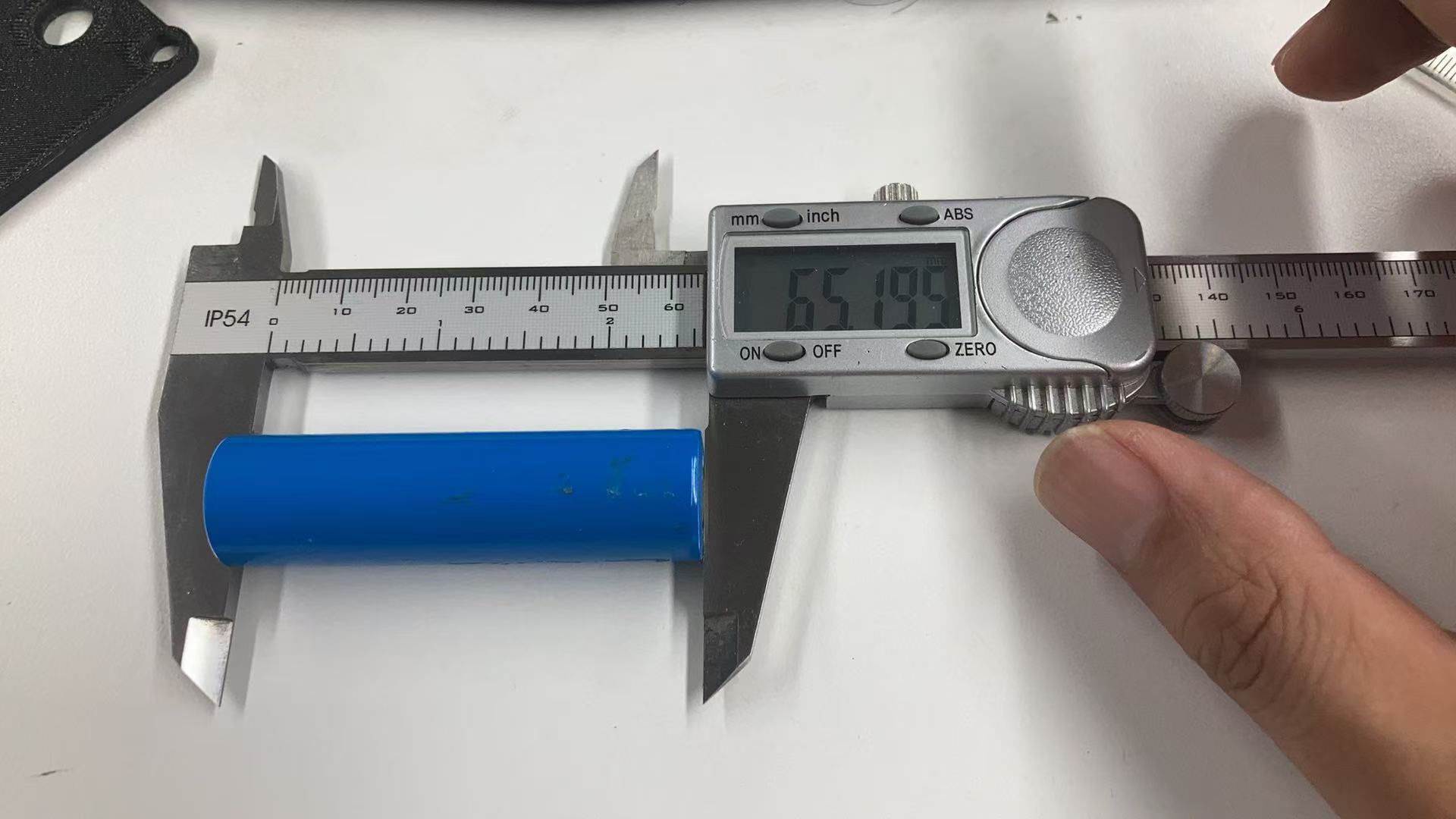

盒子计划放3*3=9节电池，用卡尺测量的18650电池的直径是18.18，取值为19，高是65。那么盒子的外观应该是：

3个电池加4个壁的厚度 19*3+4*2=65，高设置为40。

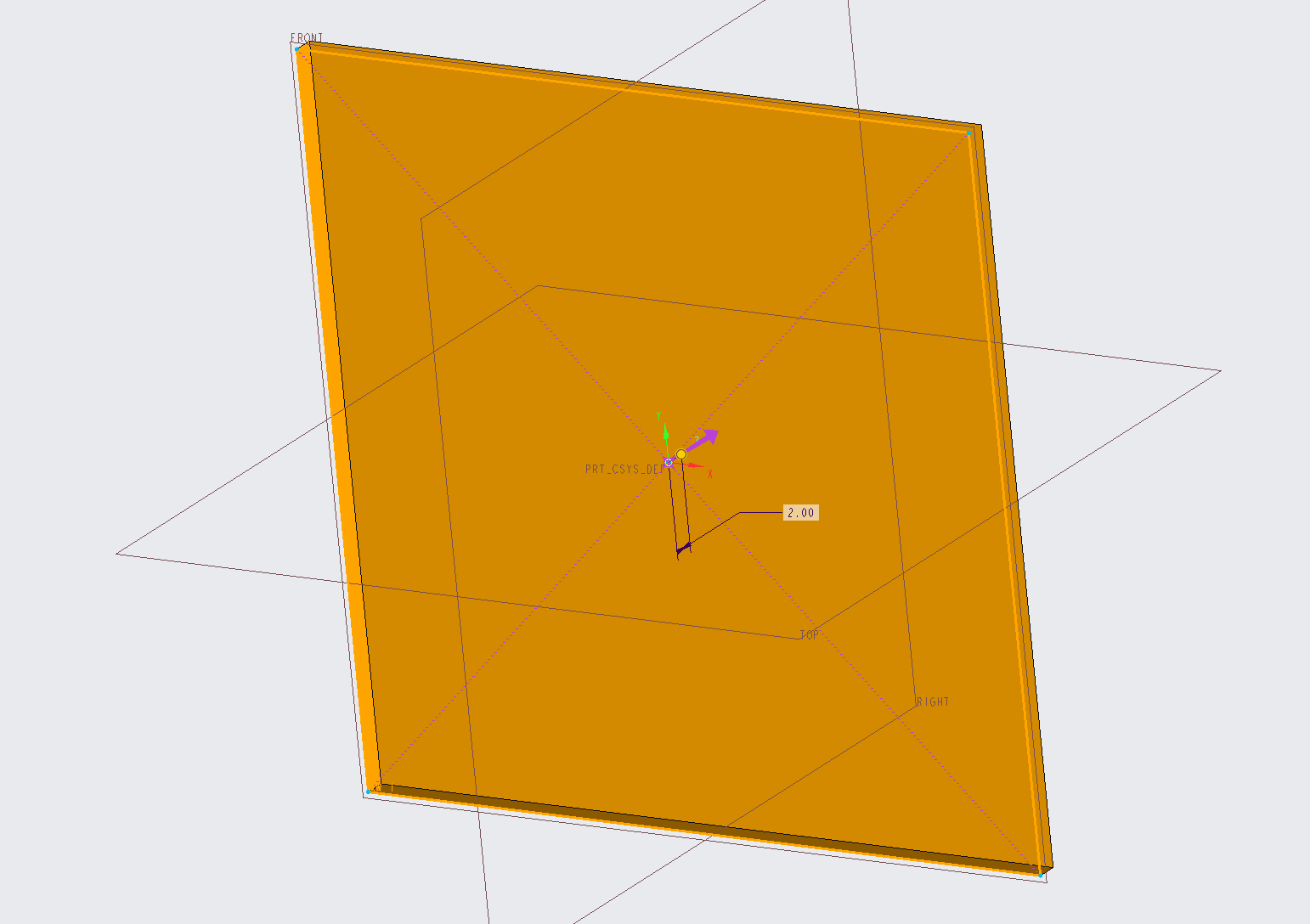

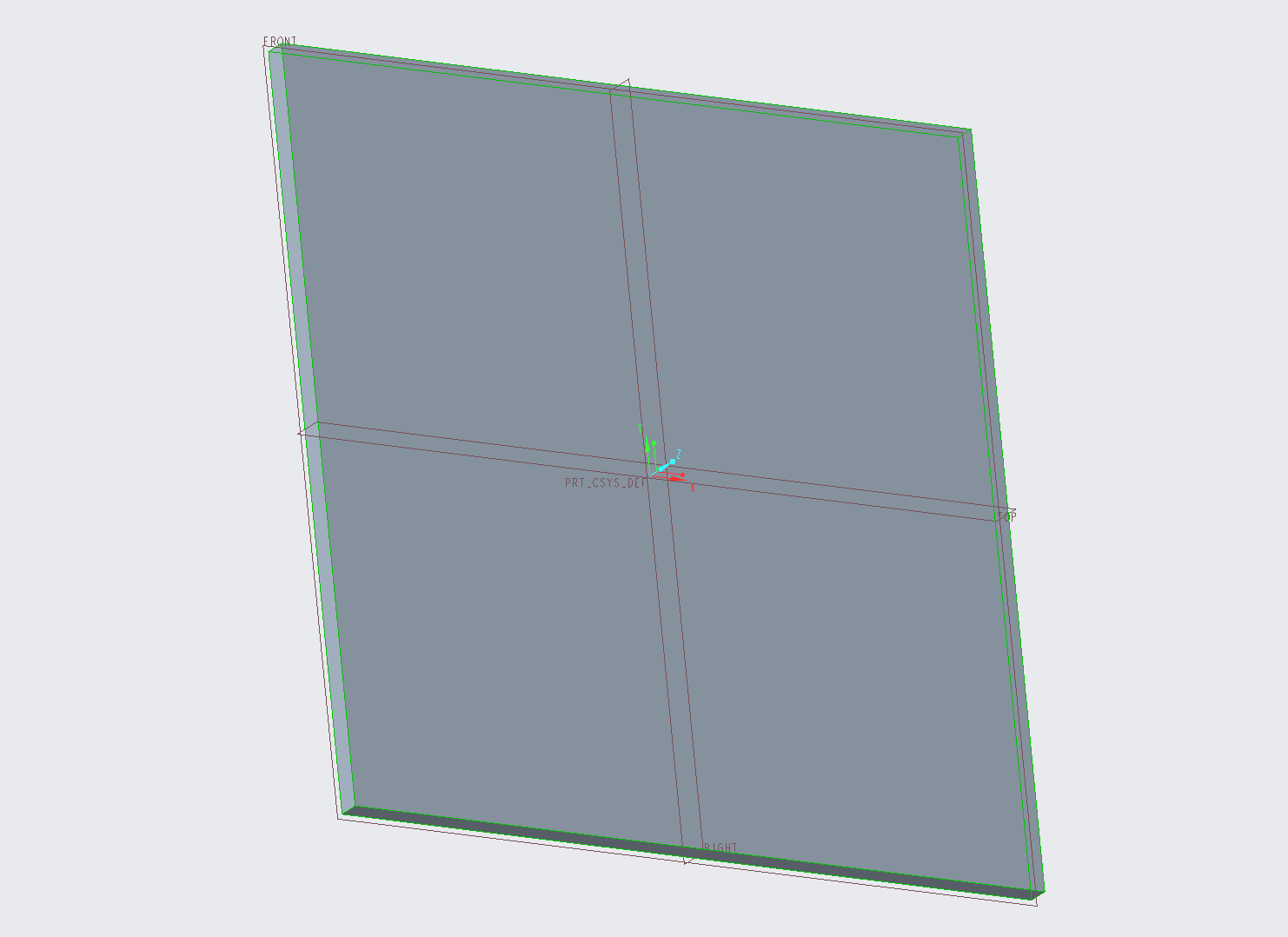

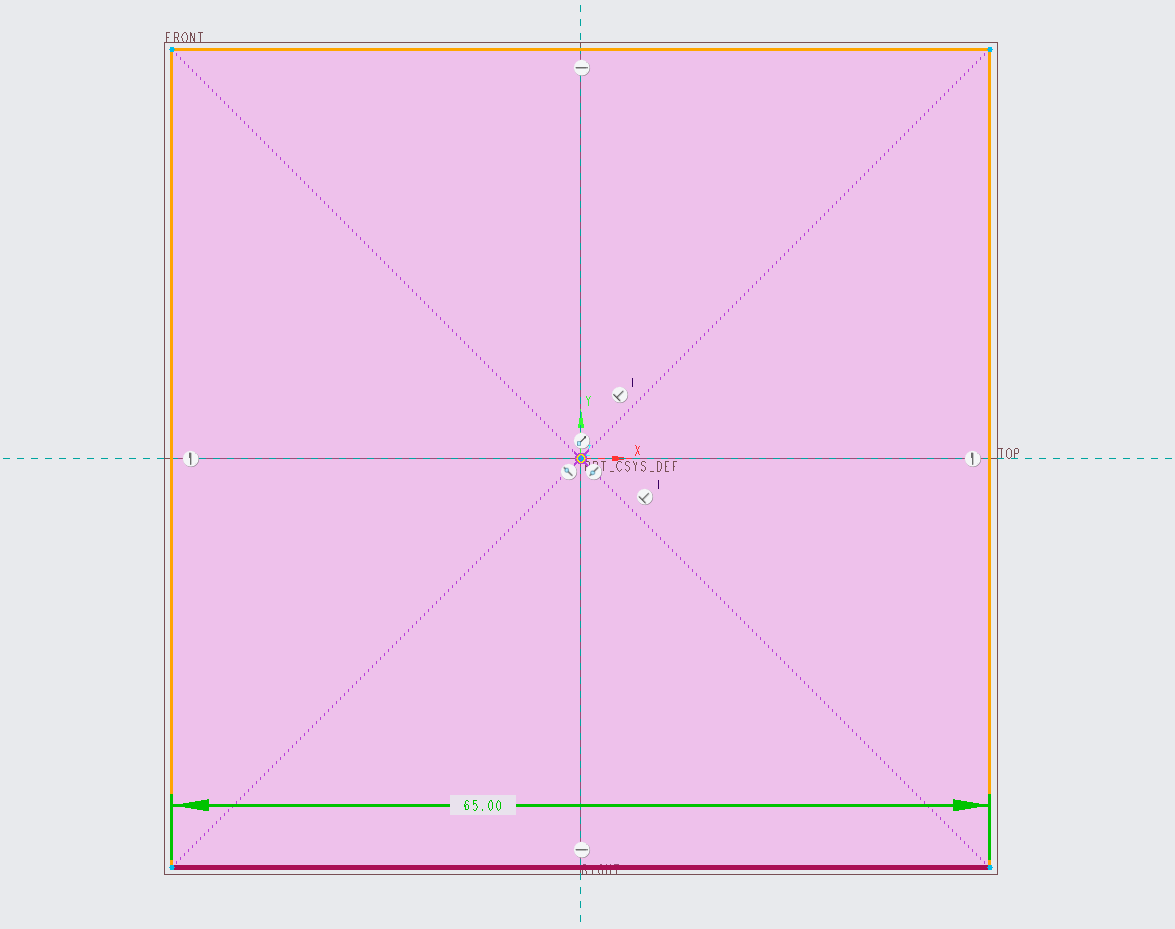

打开CREO，新建拉伸，草绘平面选FRONT画一个正方形65*65，点确定，设置高为2，点确定。

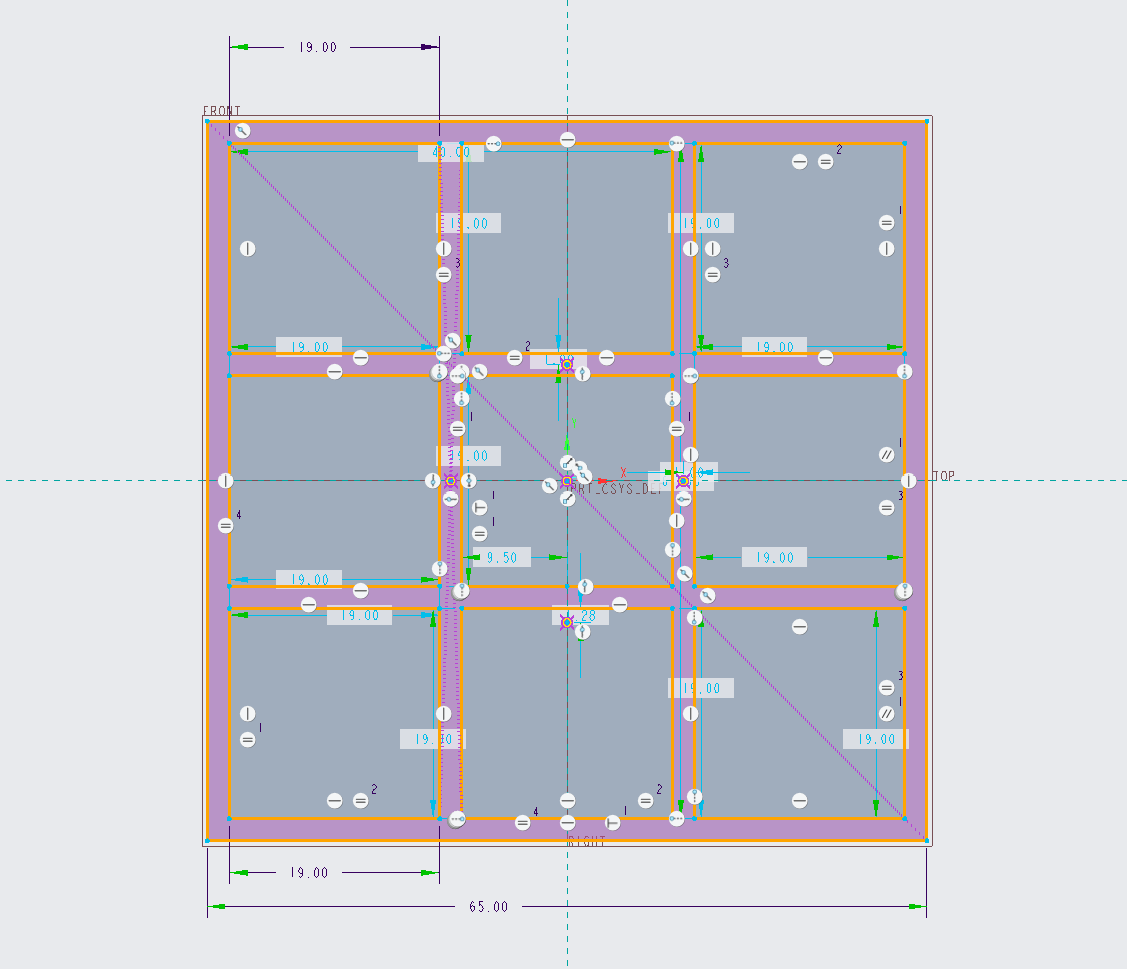

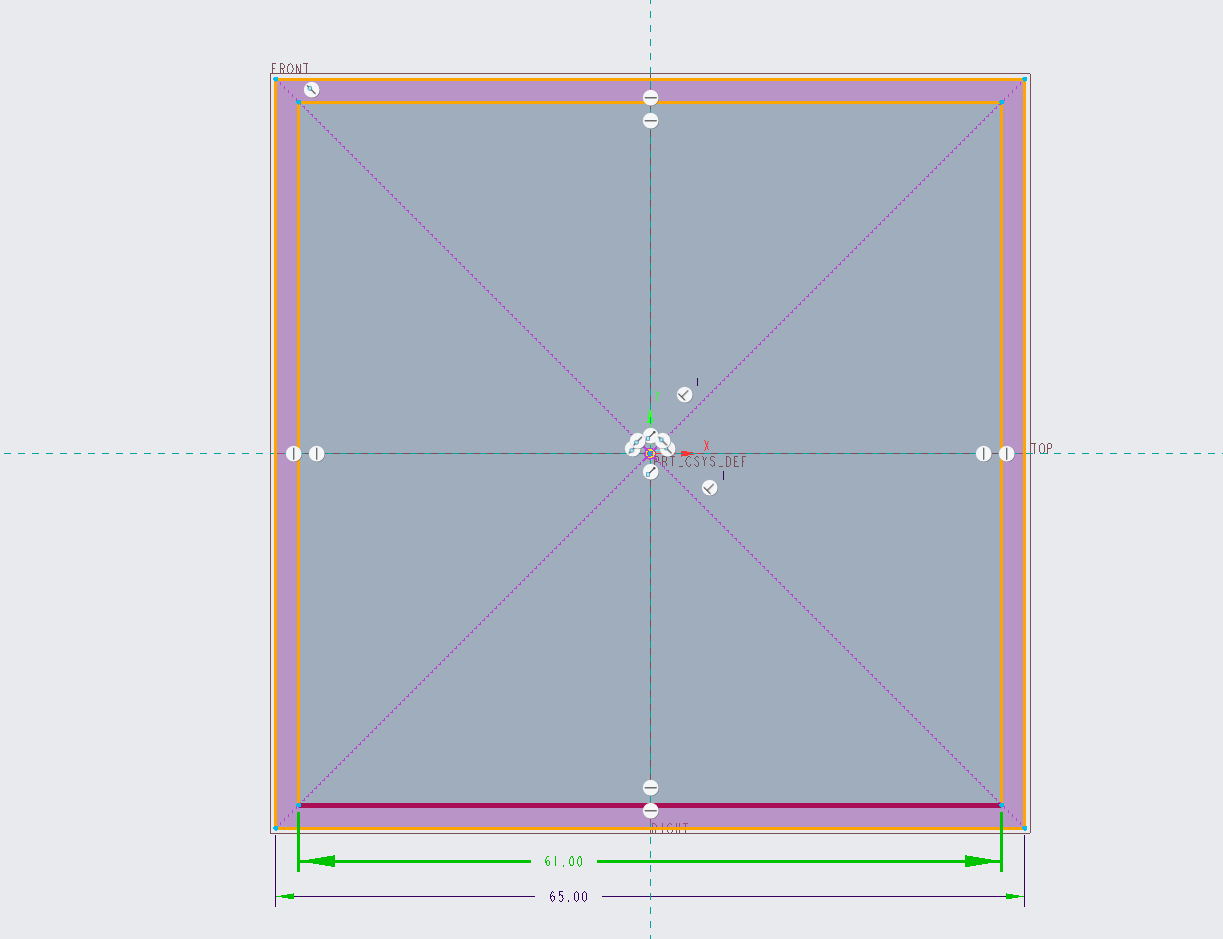

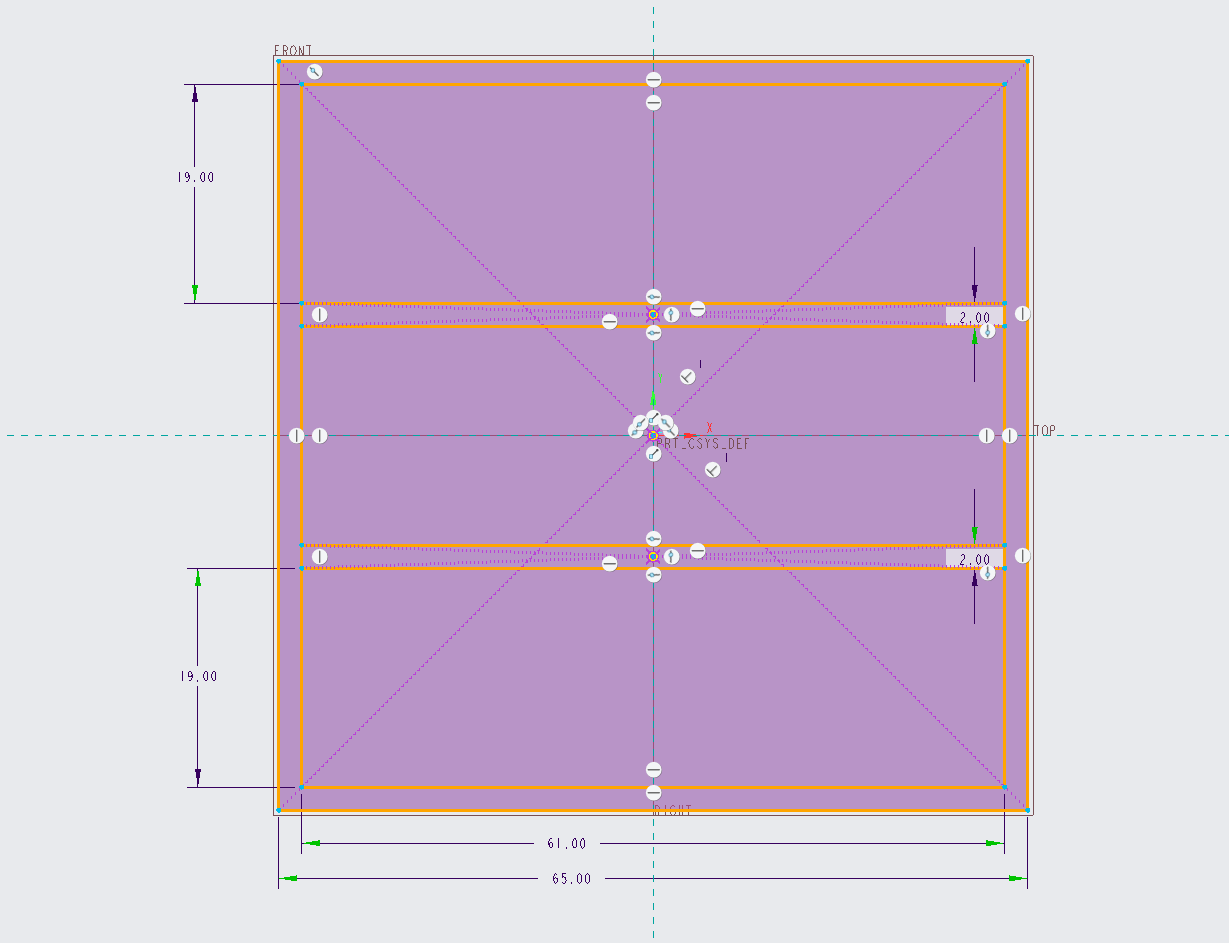

新建拉伸，草绘平面选新拉伸的平面，画一个正方形65*65，再画一个61*61的正方形。从中垂直轴上半部分拉出一个长方形宽等于内长方形的边长（61），高2。再从下半部分也画同样的一个长方形。点击上方菜单中的尺寸，设置外框的内边到第一个长方形的上边的距离为19，同理设置第二个长方形的下边到下框内边的距离也为19。

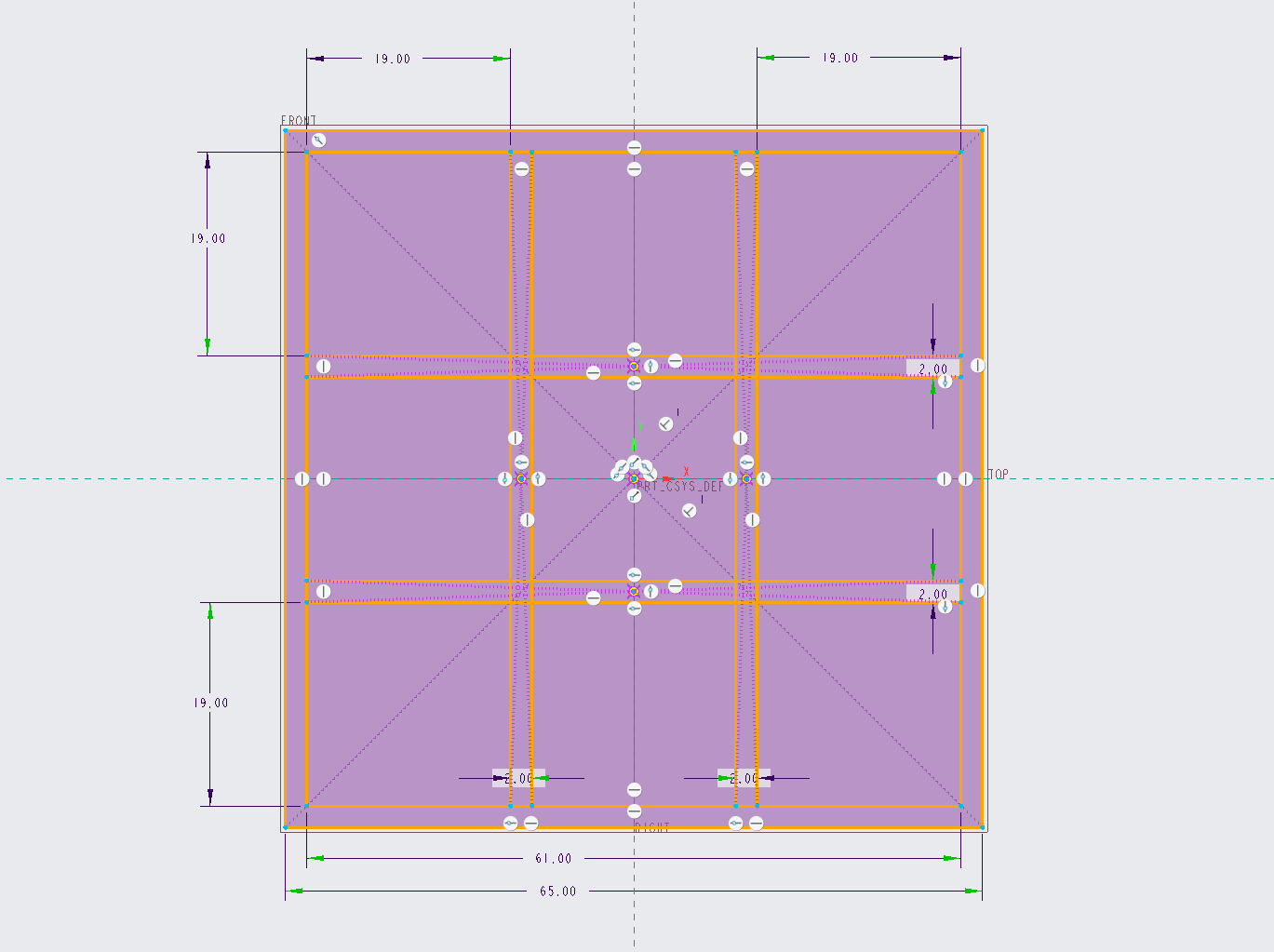

然后在方框的左部分沿横轴也拉出一个长方形宽为内框的边长（61），高为2，再在右部分也画一个长方形。同理设置长方形到内框的距离为19。

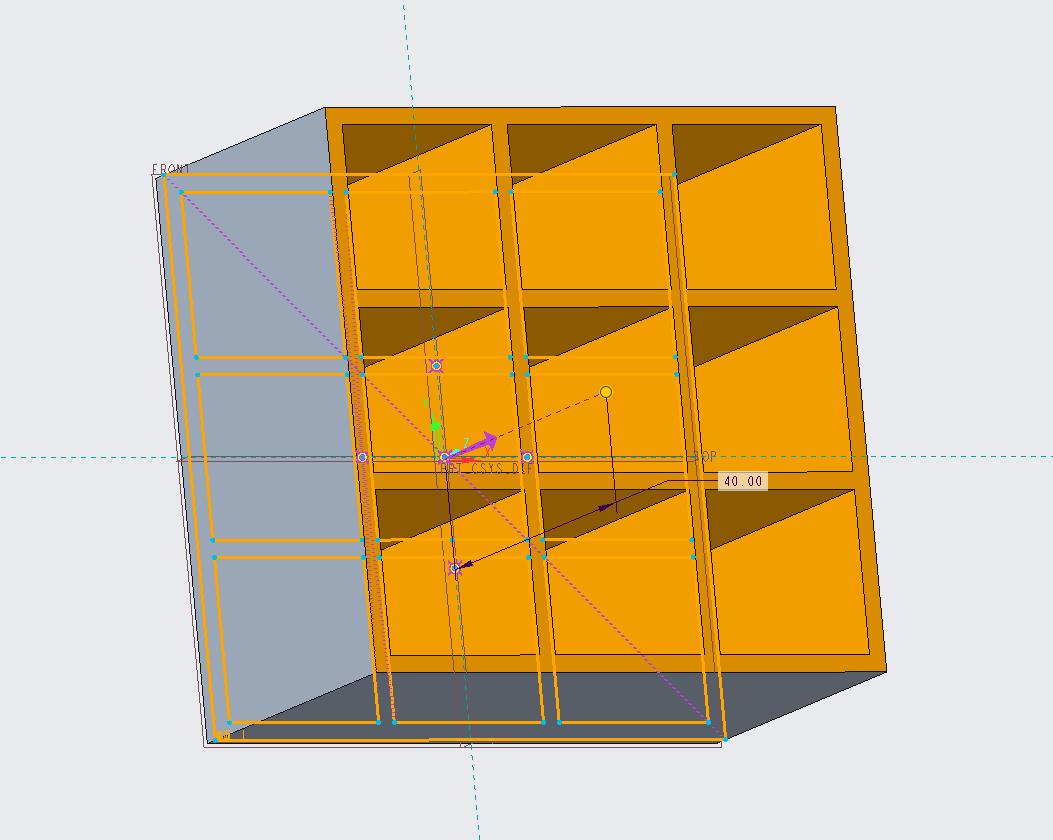

点击上方的删除段按钮，把不要的部分画线删除，最后点击上方草绘中的确定。在返回到的拉伸界面设置盒子的高度为40即可。
