自制手机拍摄支架360度自由调节PVC管版本

创意手工在线

原创

发布时间: 2026-07-14 17:03:35 | 阅读数

阅读数

0

点赞数

0

收藏数

0

评论数

0

工具

手机拍摄视频支架

PVC管支架

3D打印

圆管固定十字模块

本款十字圆管固定模块专为手机拍摄支架设计，基于Creo软件建模并通过3D打印制作成型，适配常规PVC圆管搭建方案，实用性与适配性极强。模块采用双圆管适配结构，可搭配16mm与25mm两种规格PVC圆管组装使用，支持多维角度与高度调节。其中，16mm圆管夹持结构可实现YZ平面360°全方位旋转，灵活调整手机拍摄角度；25mm圆管固定结构支持Z轴垂直升降调节，轻松适配不同拍摄高度需求，适配短视频拍摄、静物取景、延时摄影等多种手机拍摄场景。整体结构紧凑稳固、拆装便捷，依托3D打印成型优势，结构精度高、贴合度好。目前，3D打印文件已开源至https://www.doitwiki.com

准备工作:

材料:

材料名称

数量

备注

M4外六角螺丝+平螺母

1

M4*40

M6外六角螺丝+平螺母

1

M6*35

25mmPVC管

1

50厘米

16mmPVC管

1

50厘米

工具:

工具名称

数量

备注

管剪刀

1

42mm

3D打印机及耗材

1

/

螺丝刀

1

/

游标卡尺

1

/

1

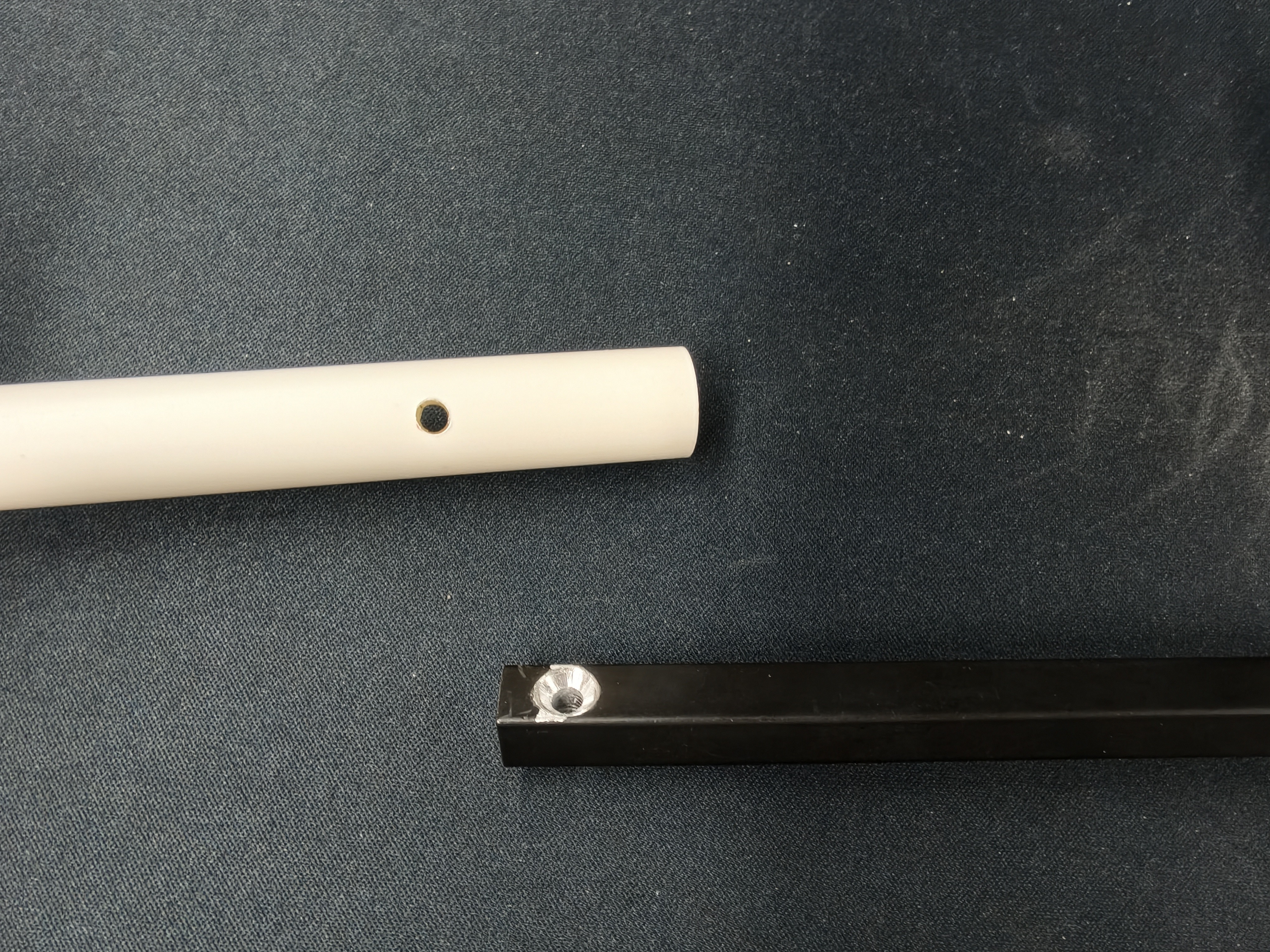

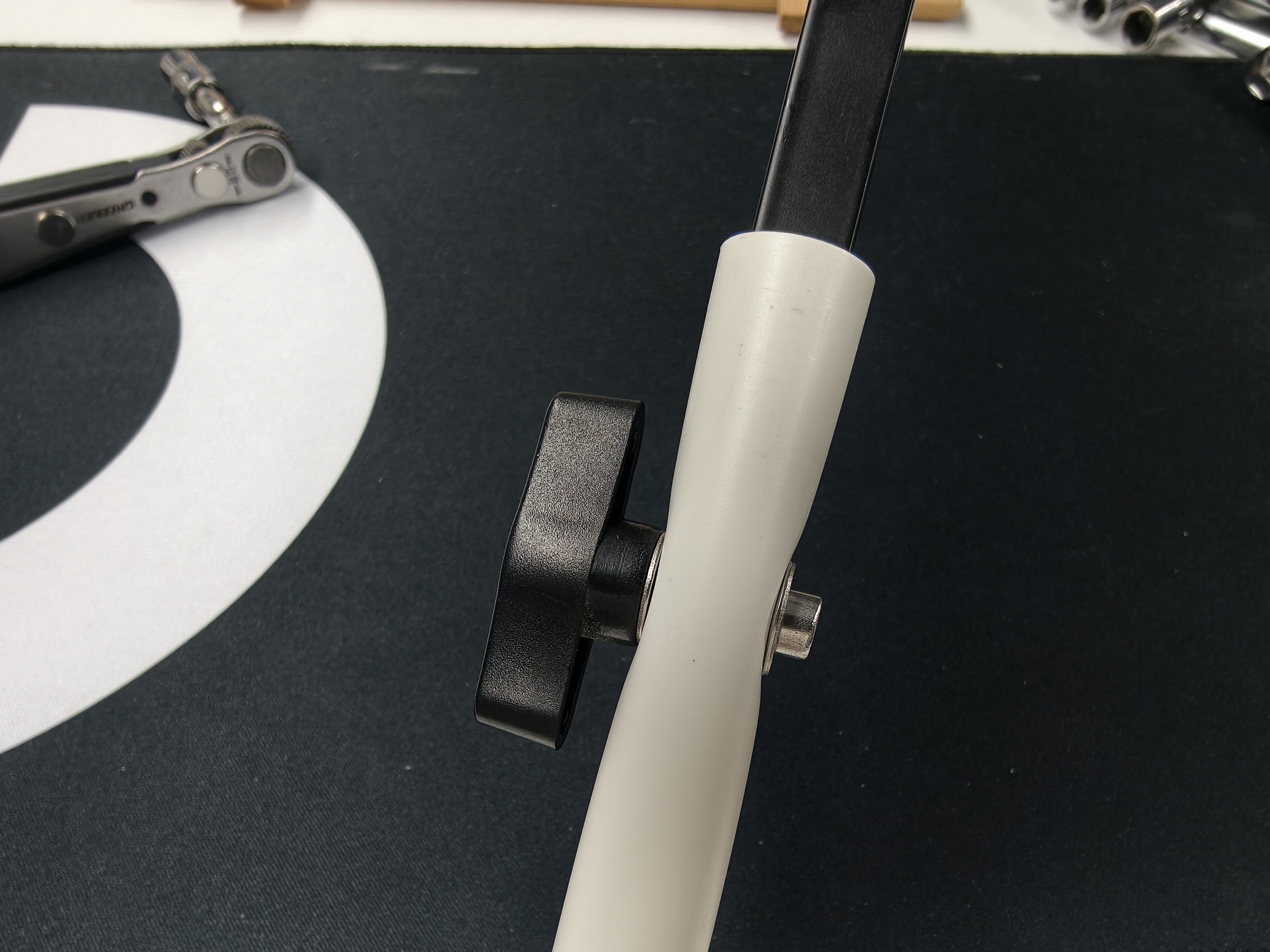

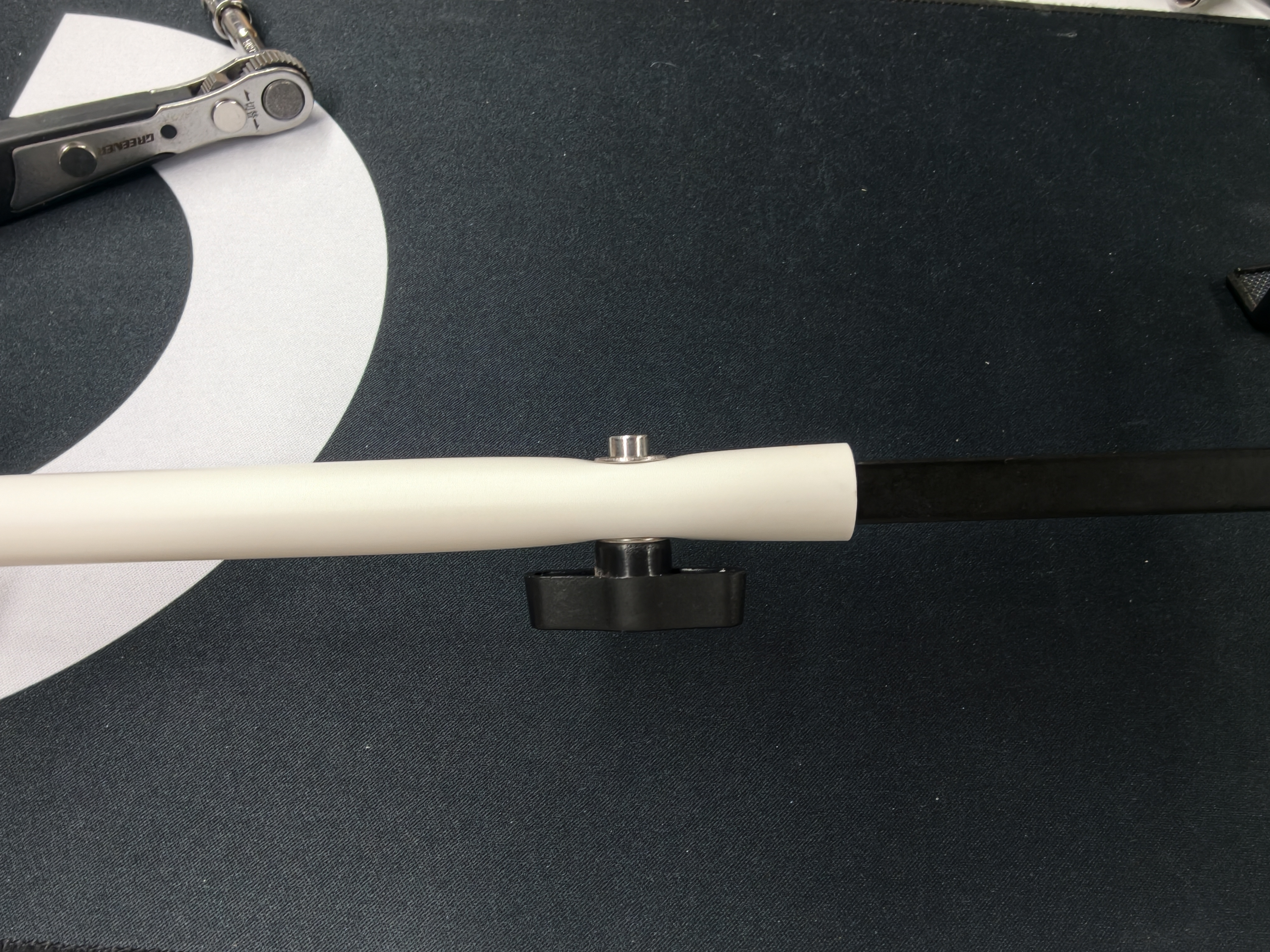

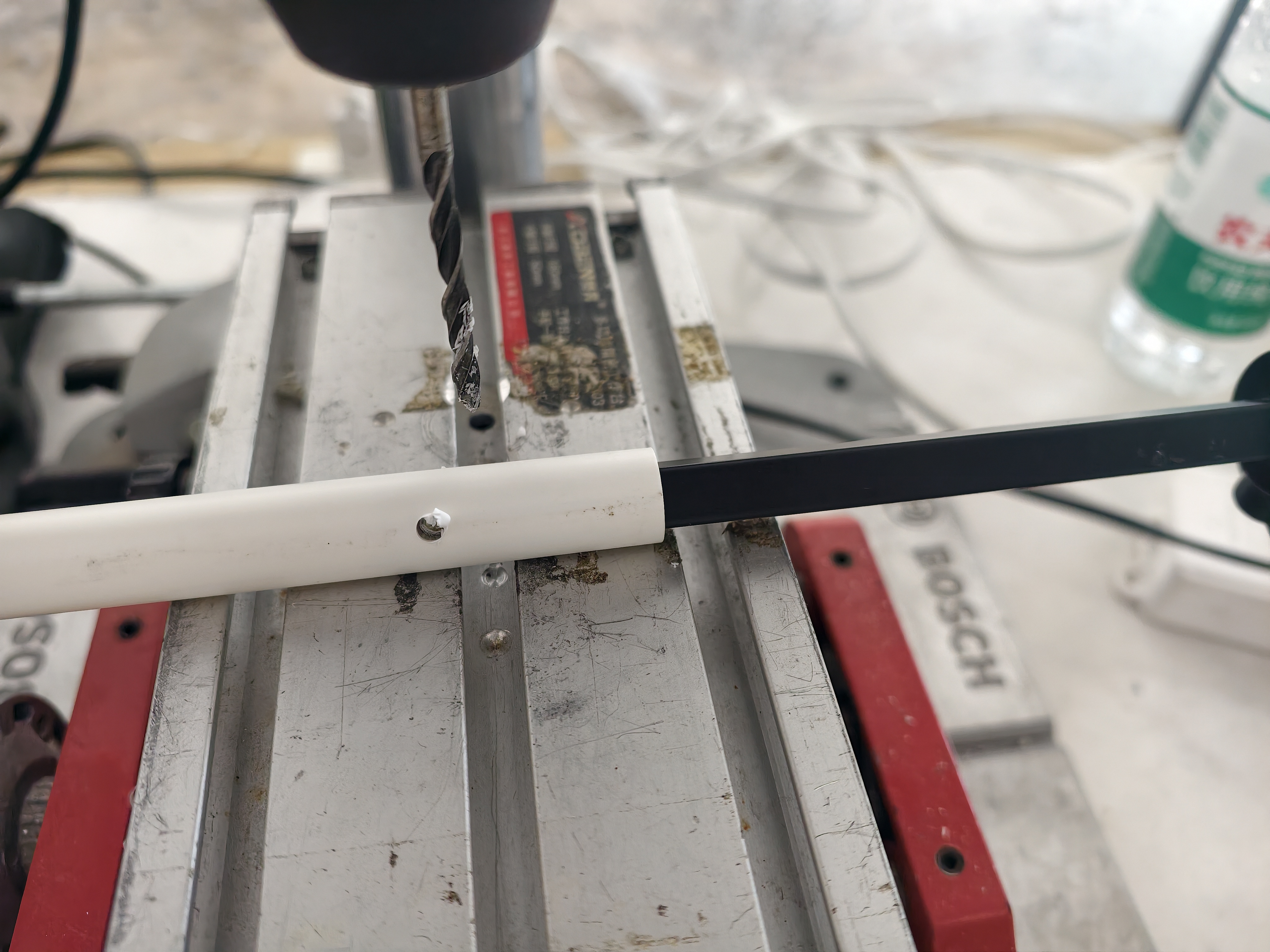

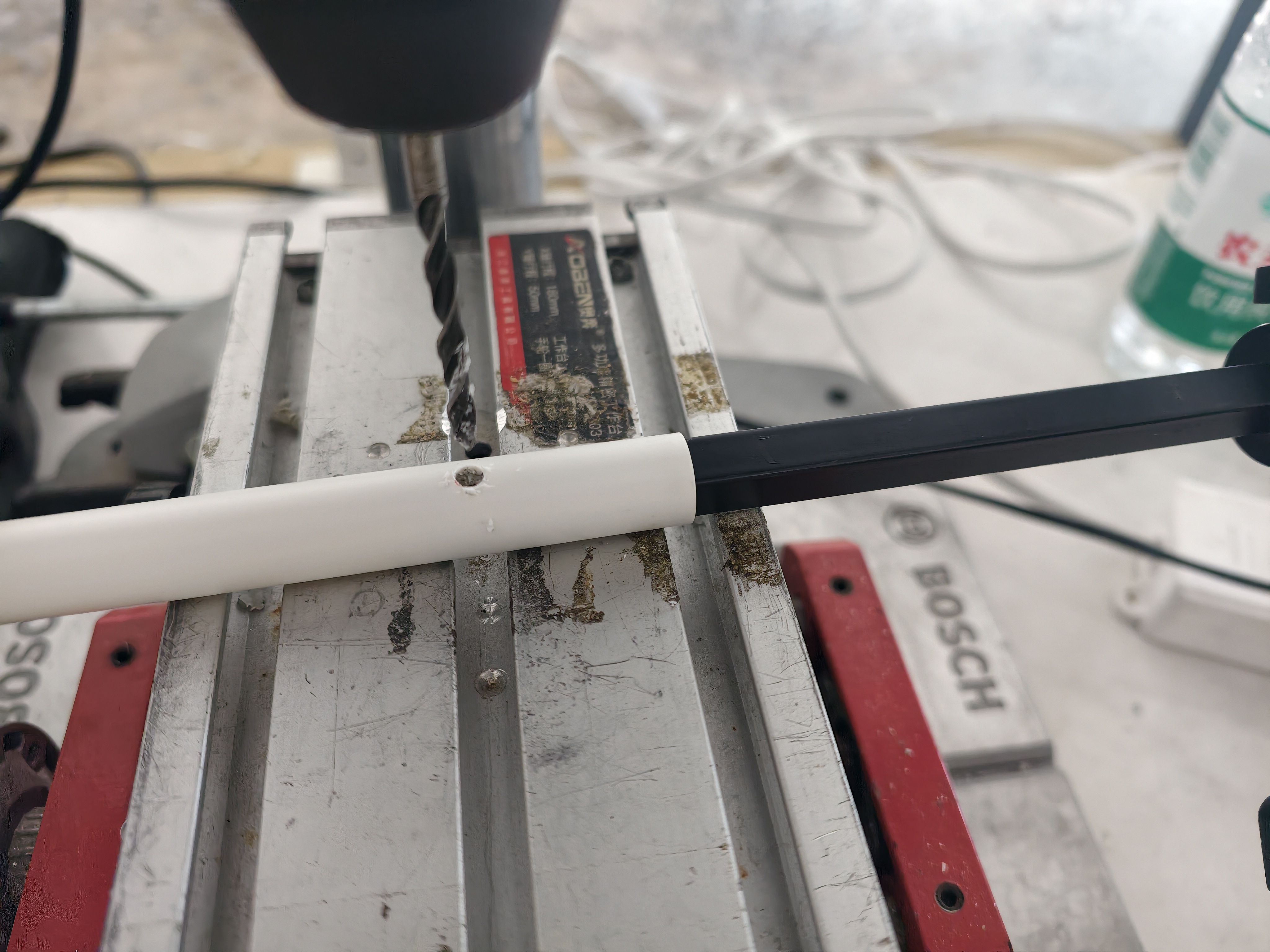

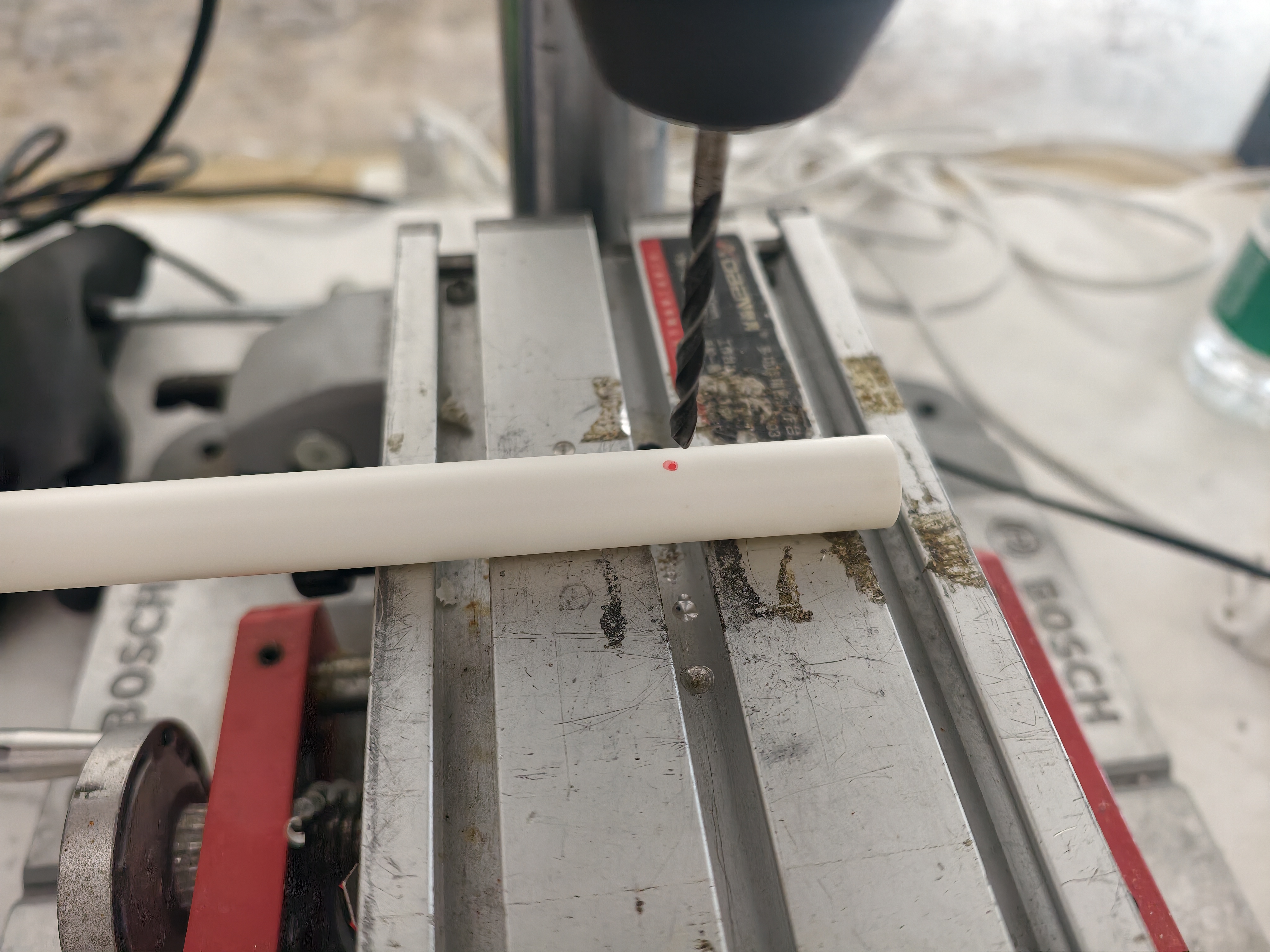

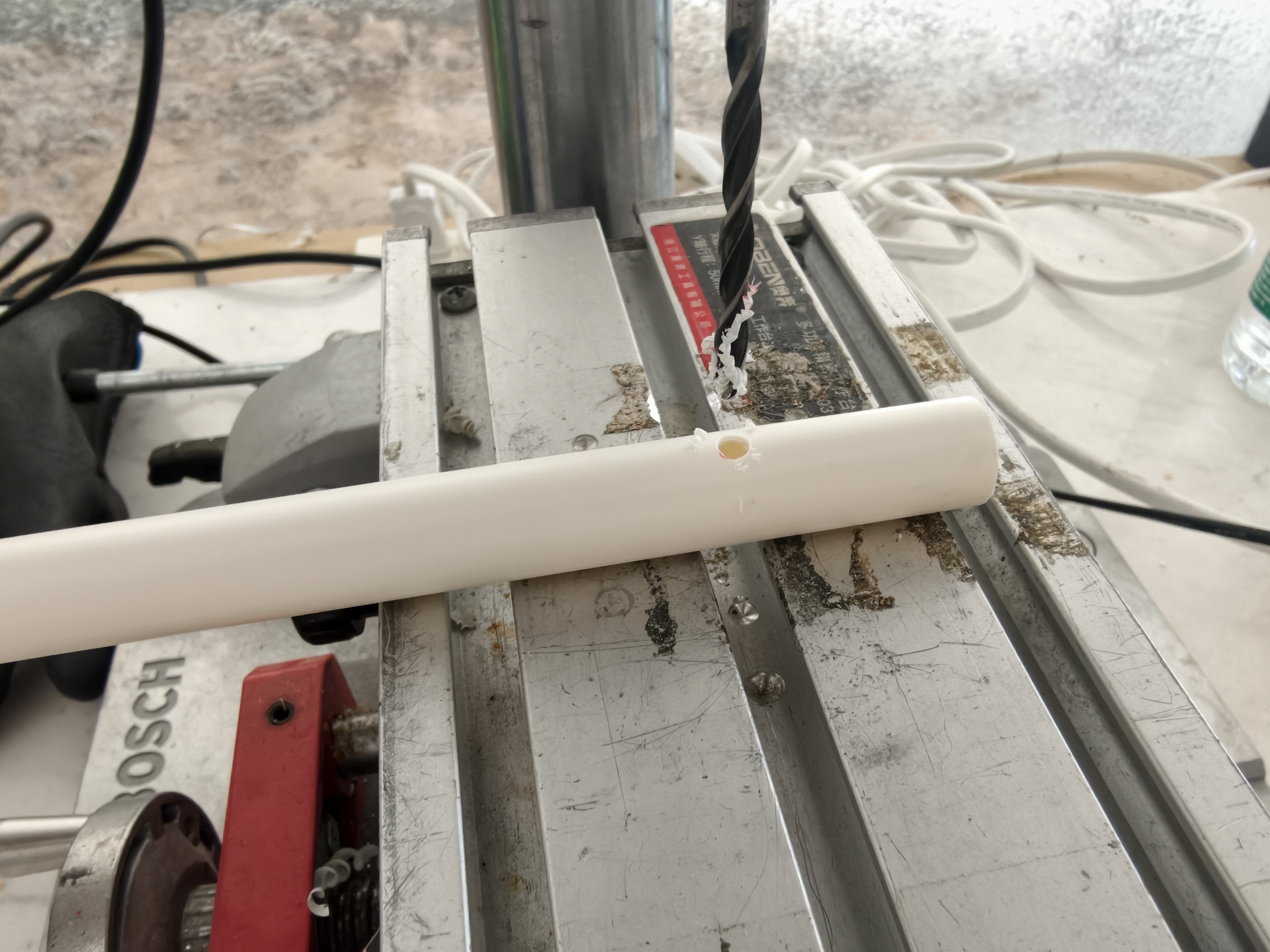

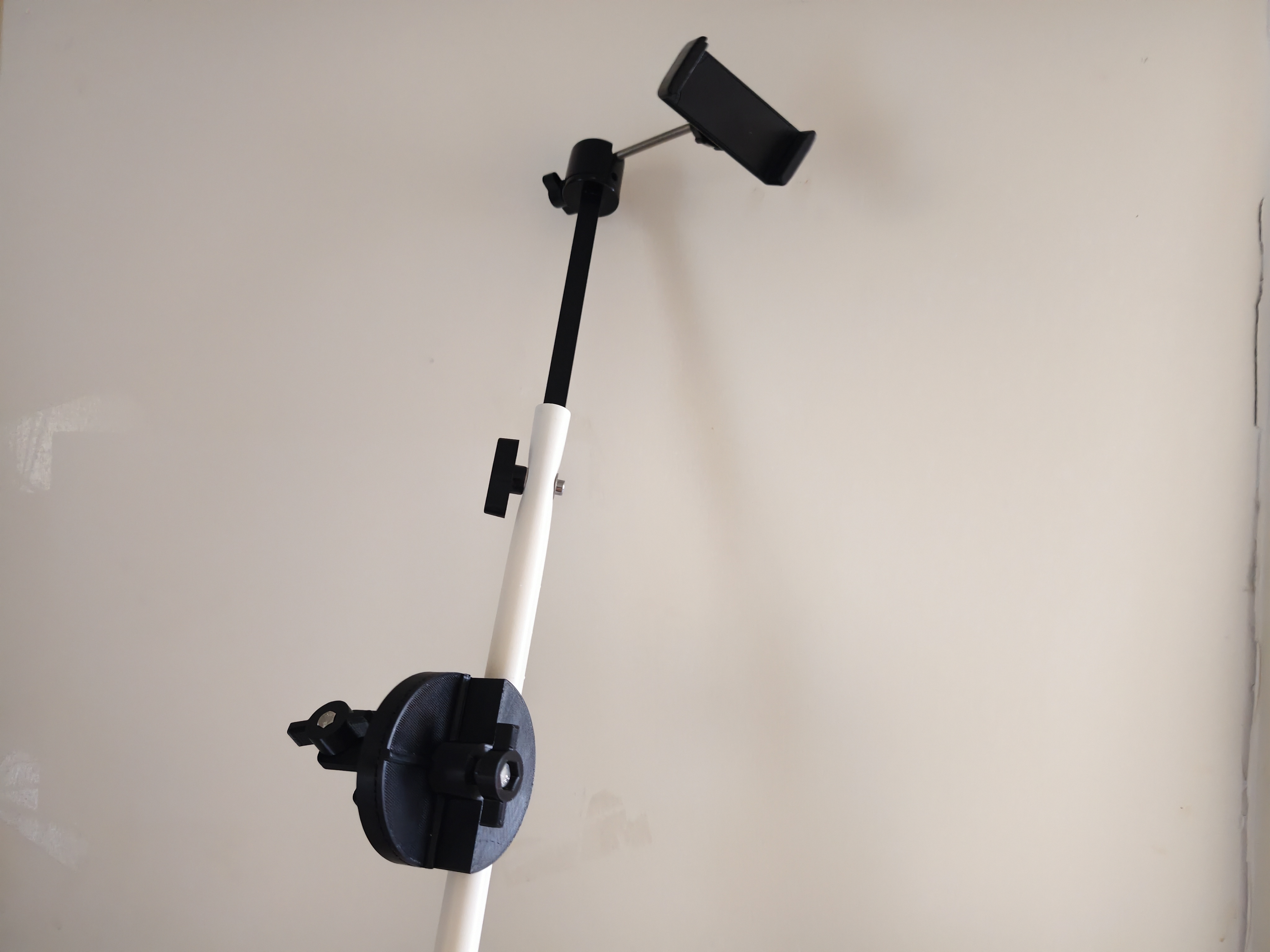

改装手机支架杆

1234567

2

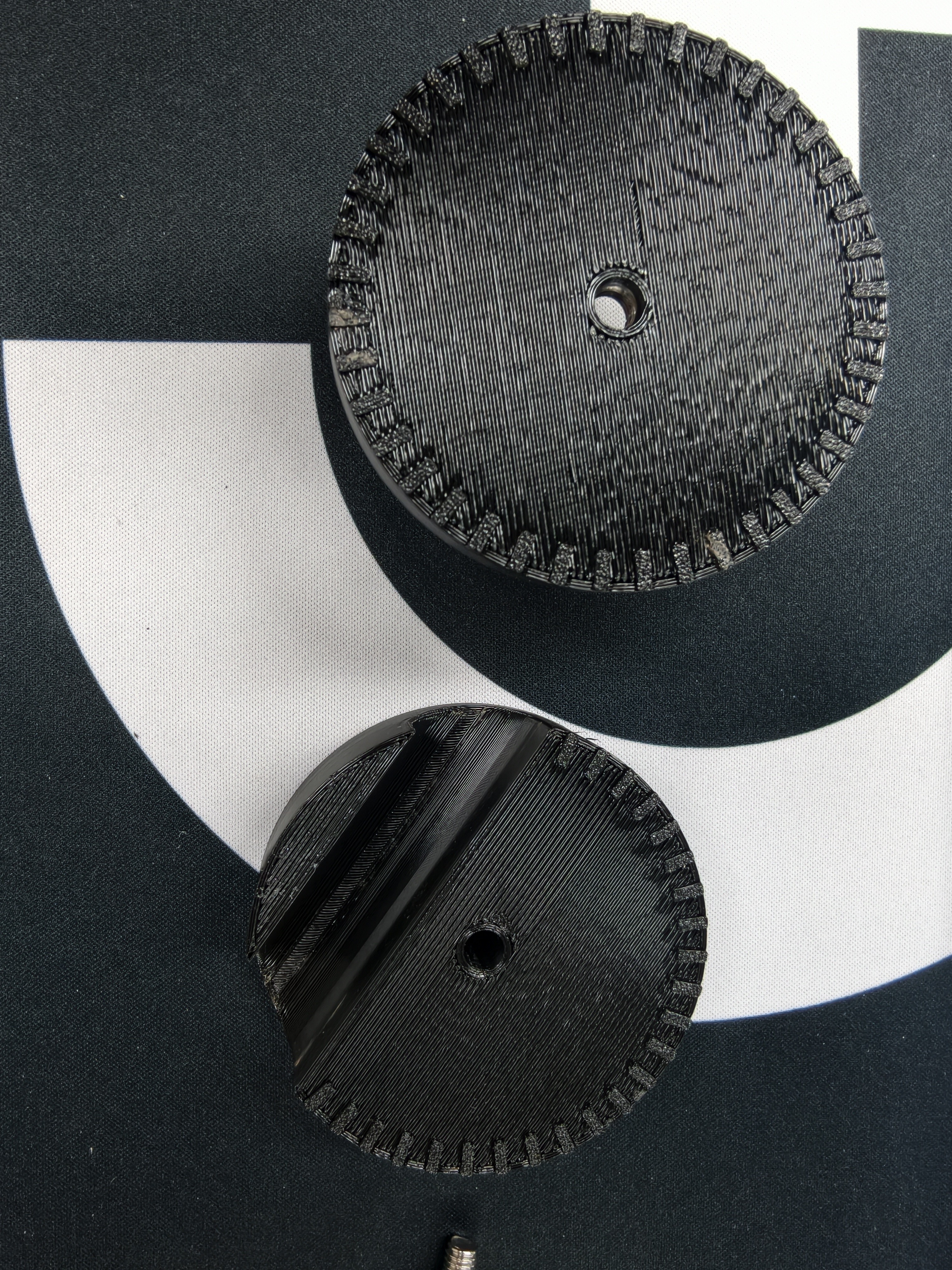

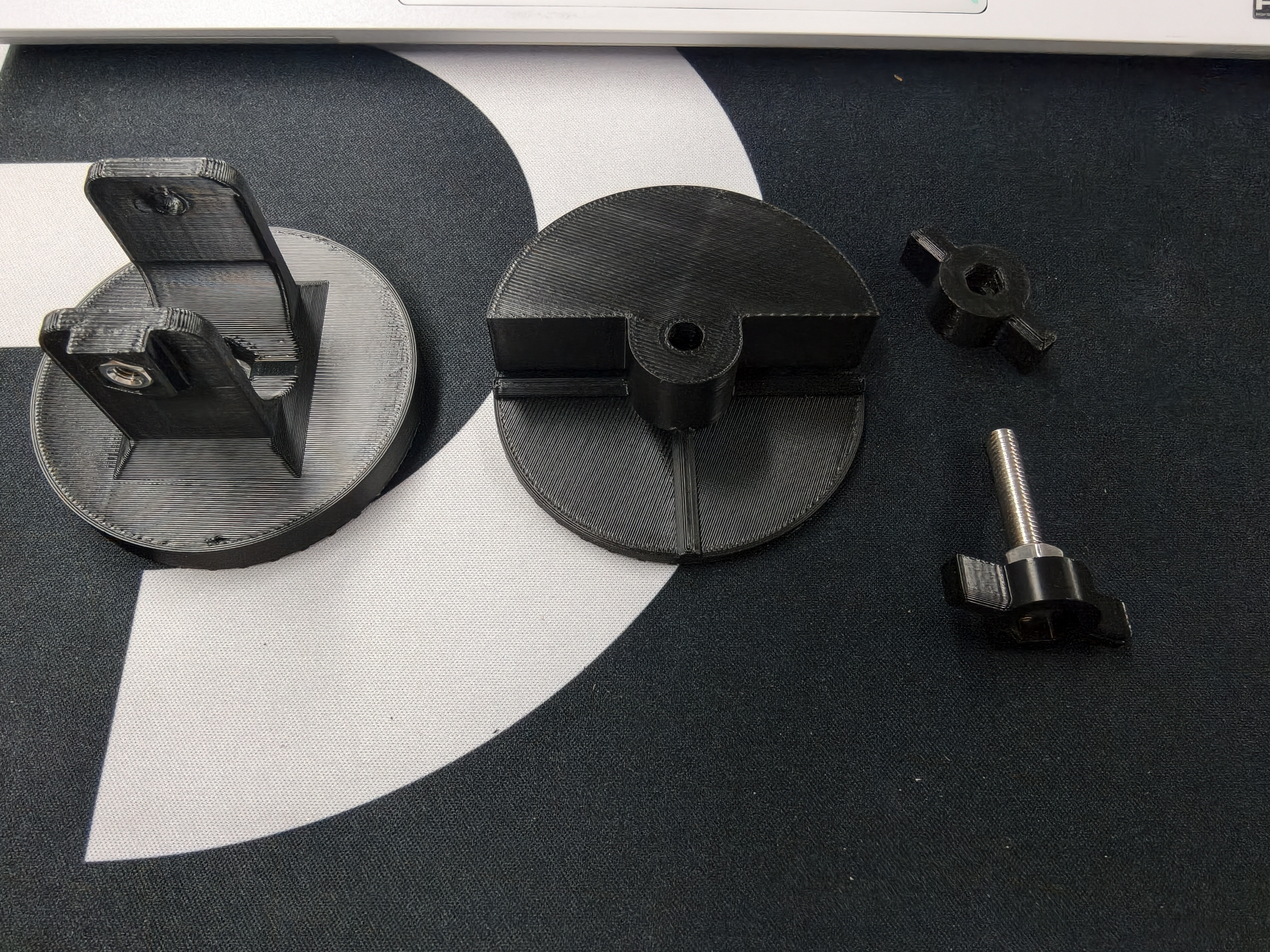

3D打印圆管十字固定模块

123

3

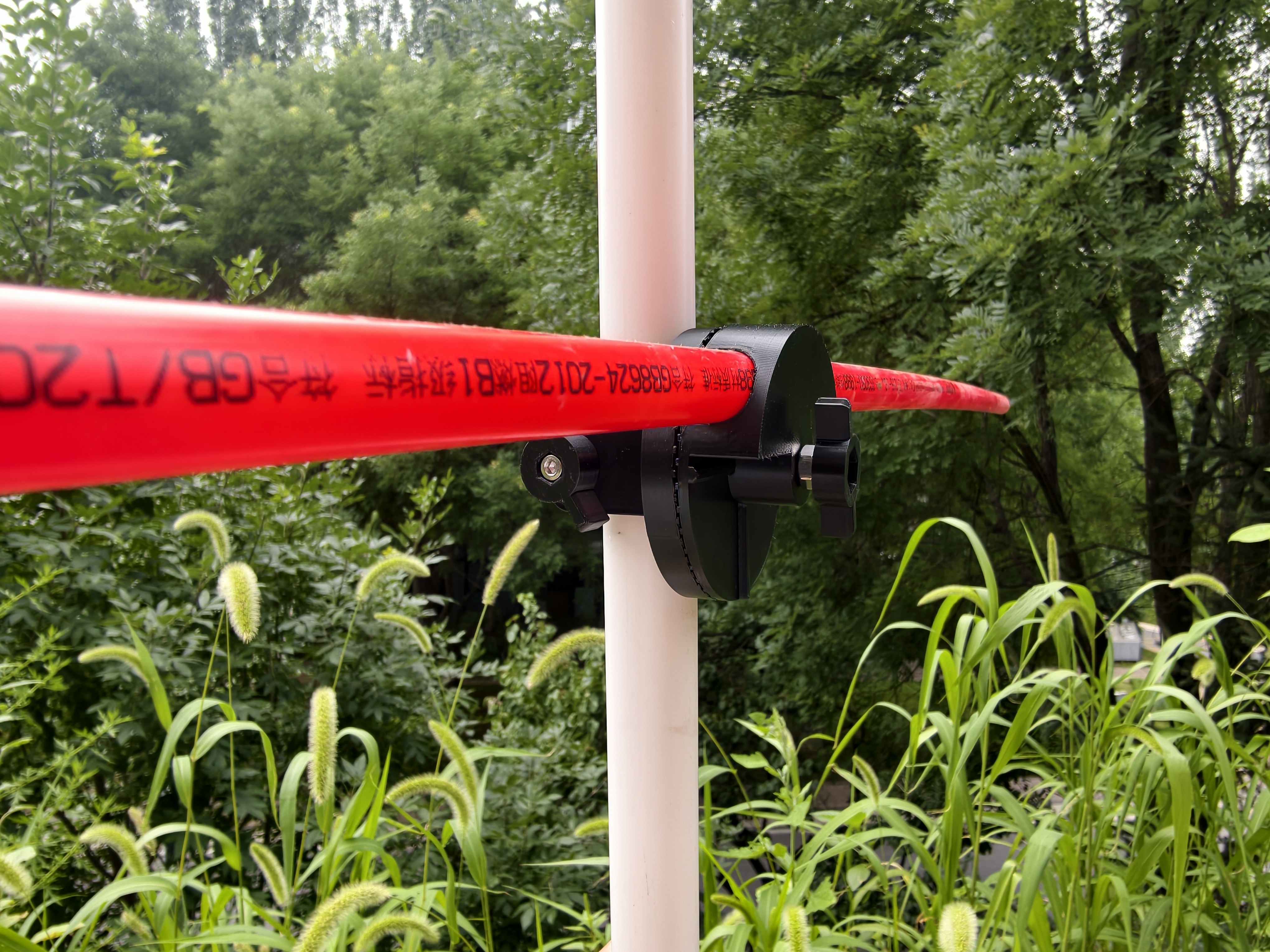

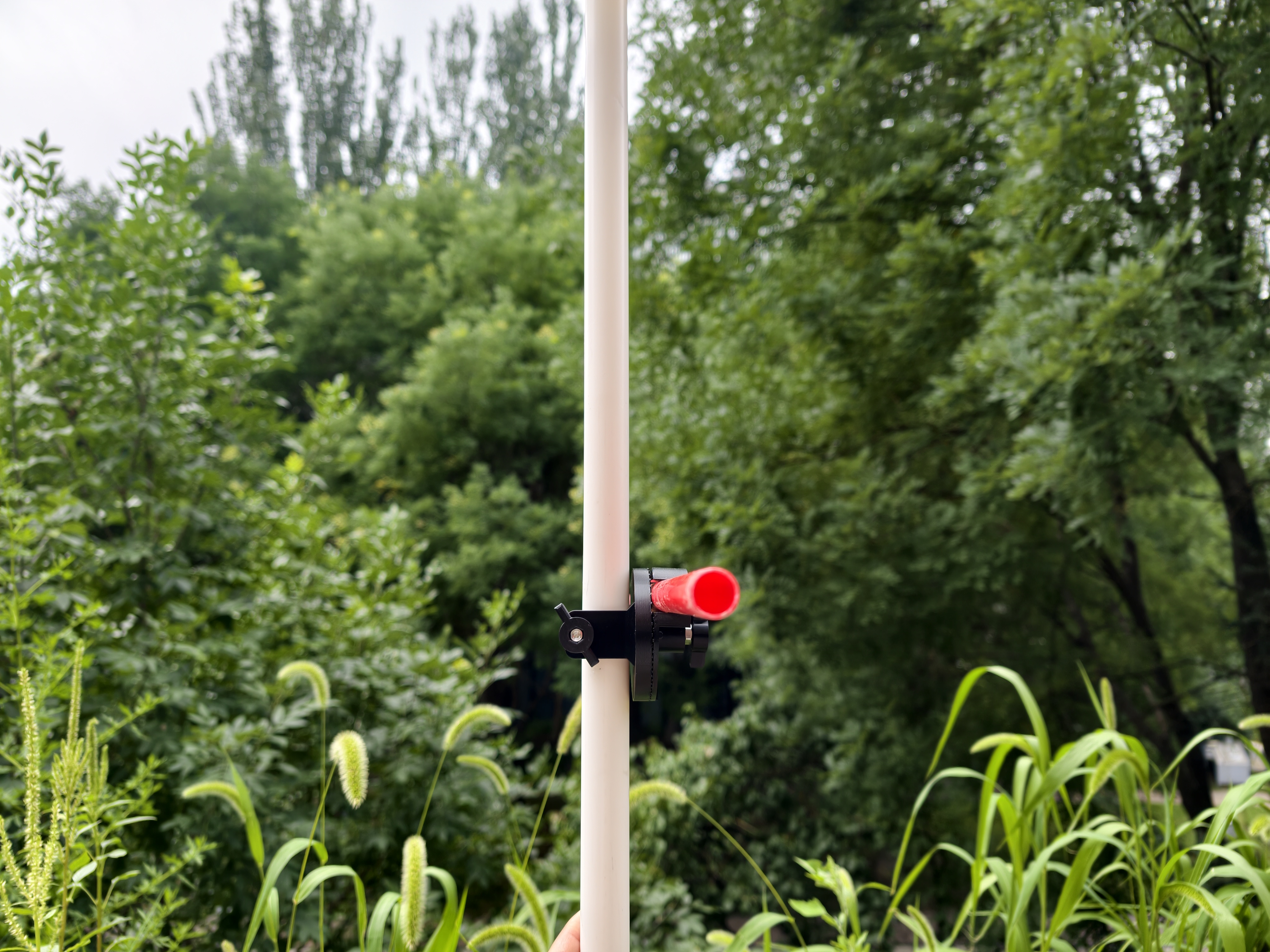

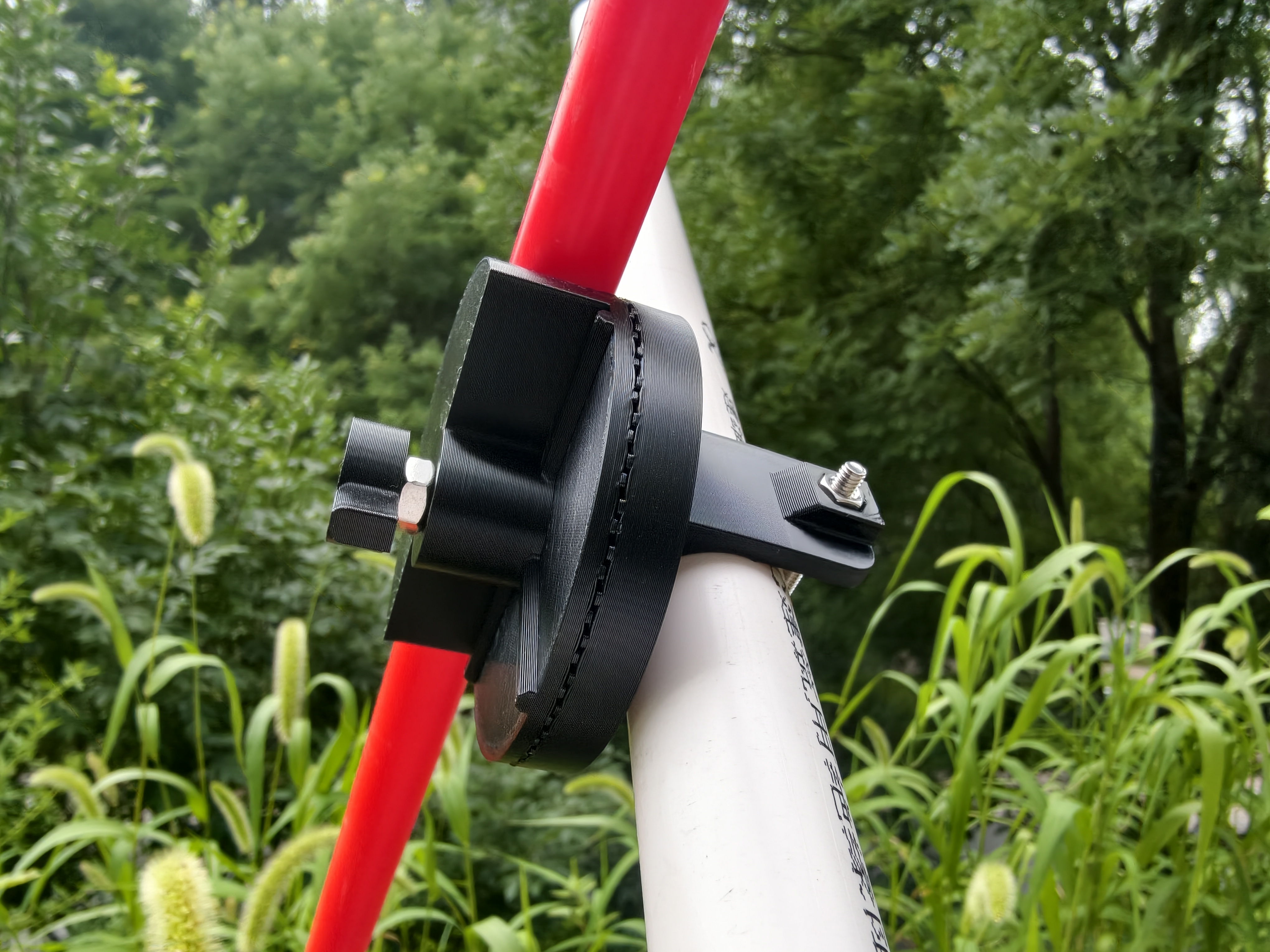

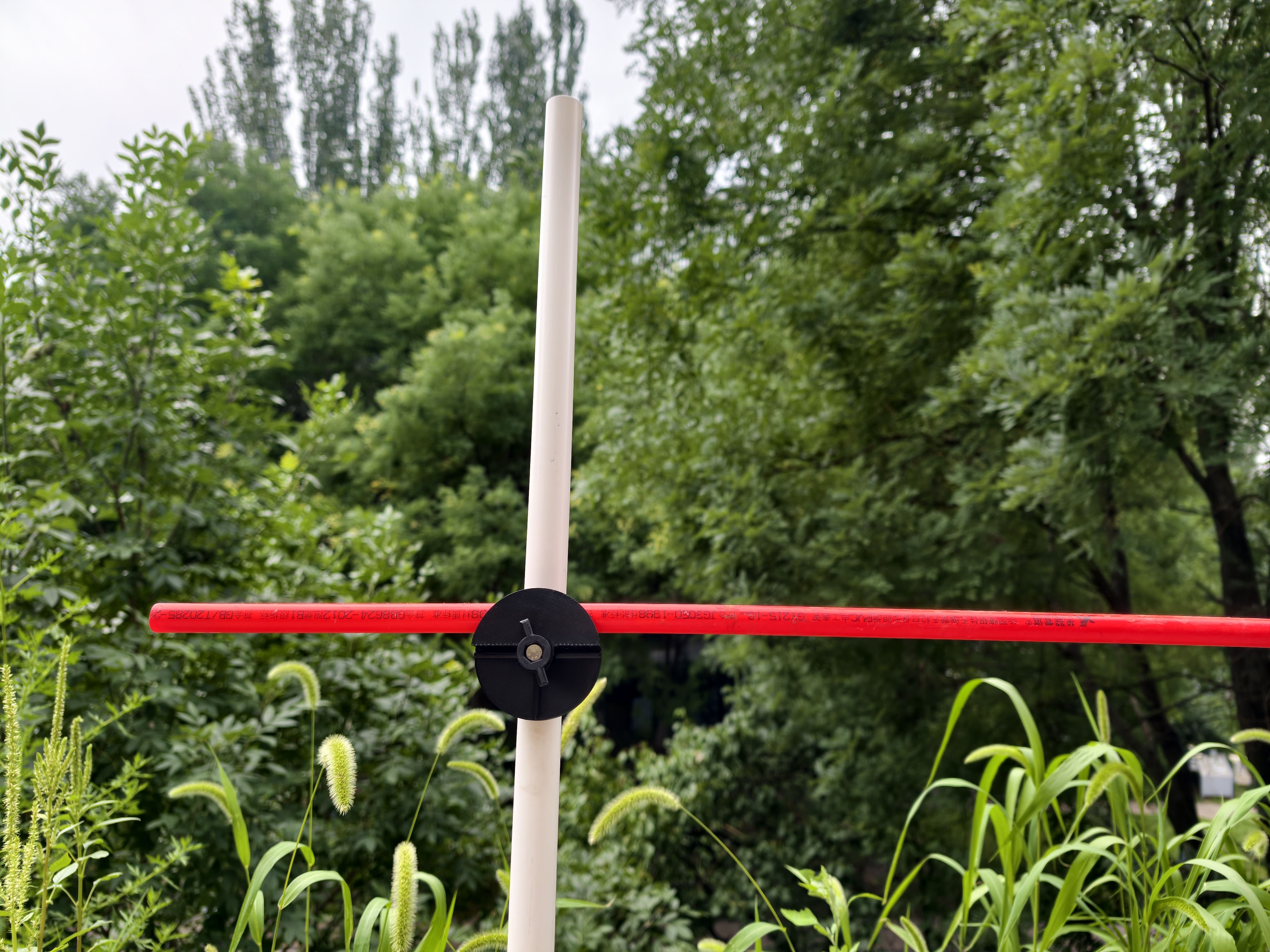

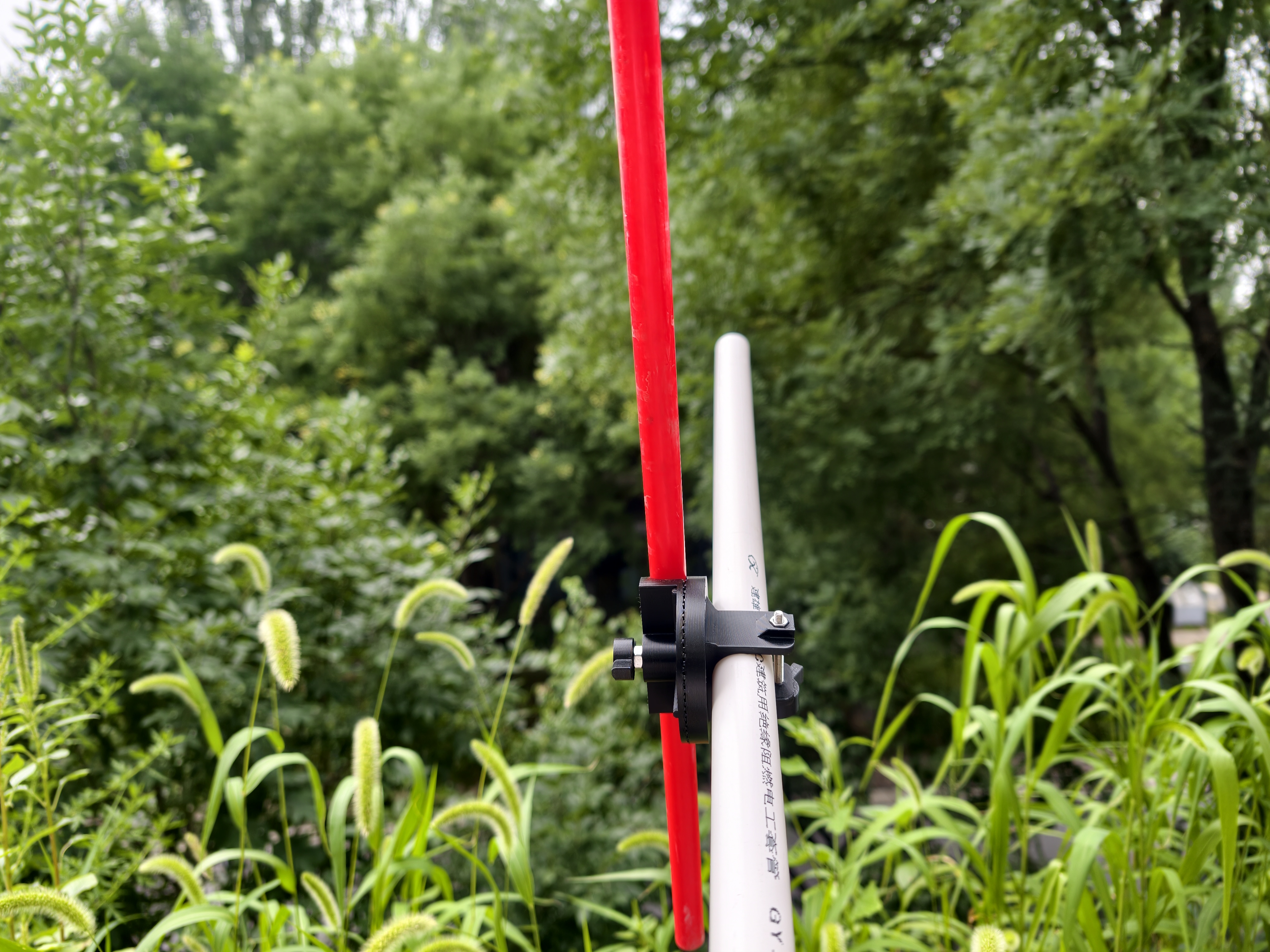

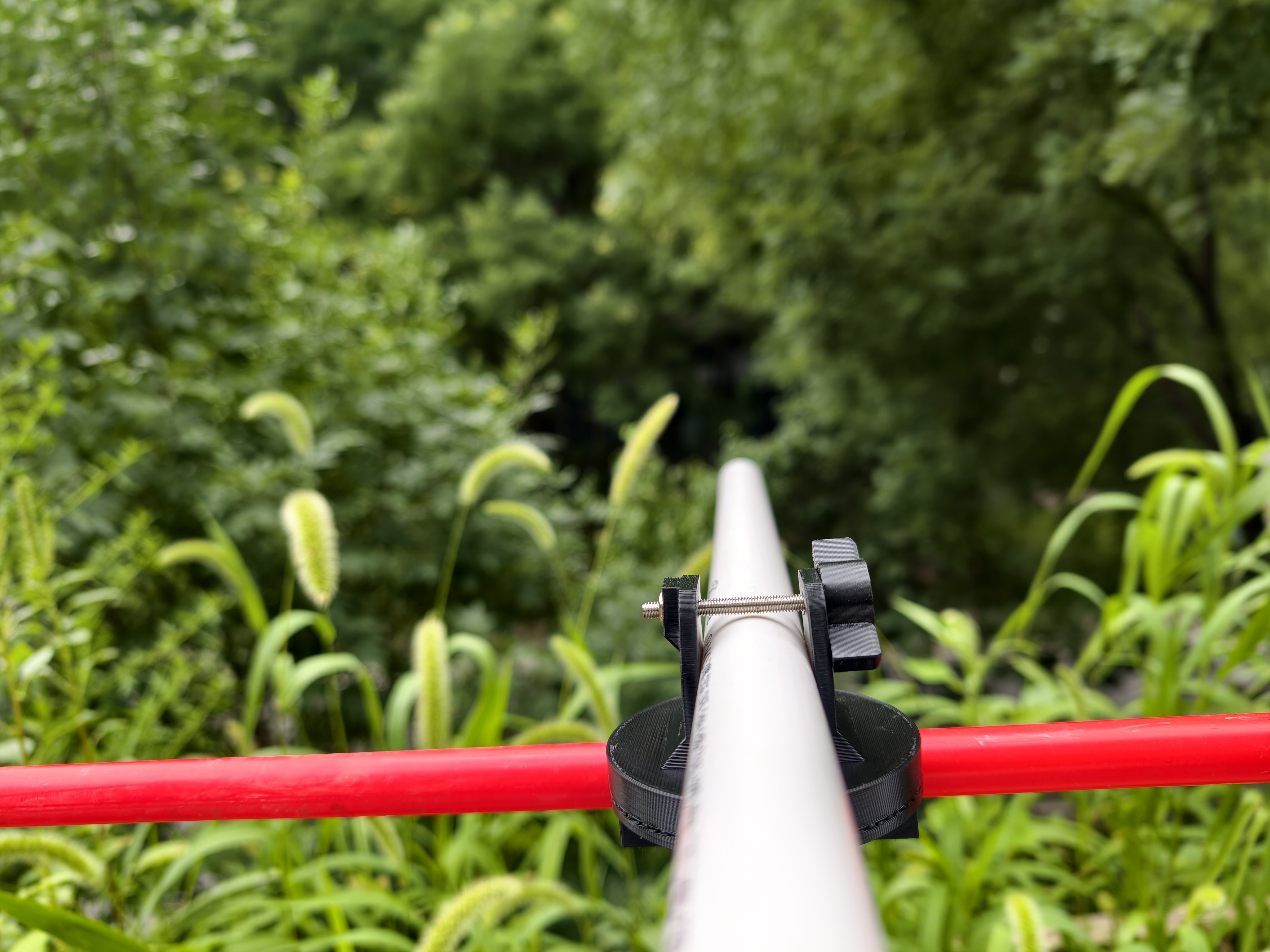

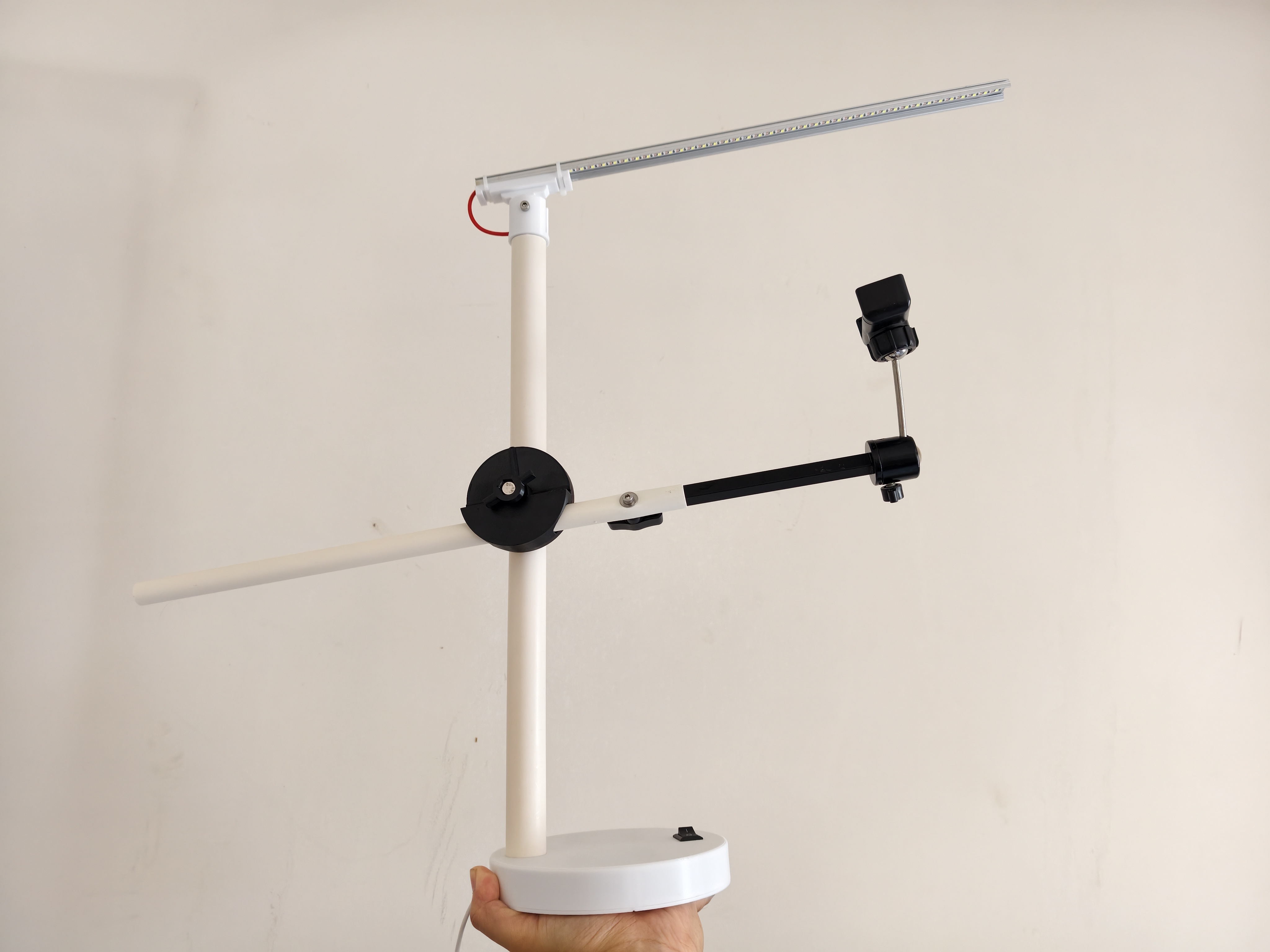

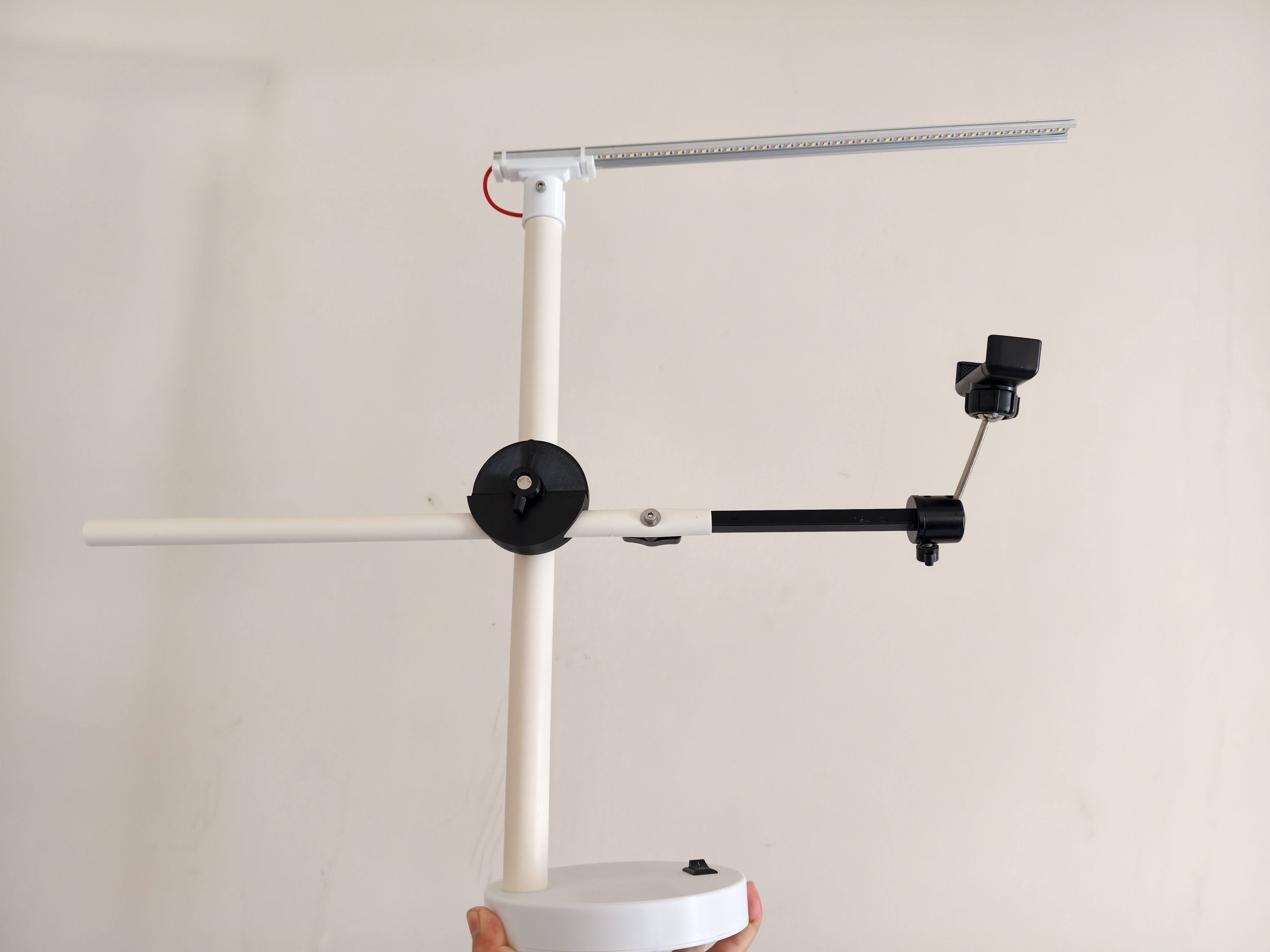

安装效果

123456

4

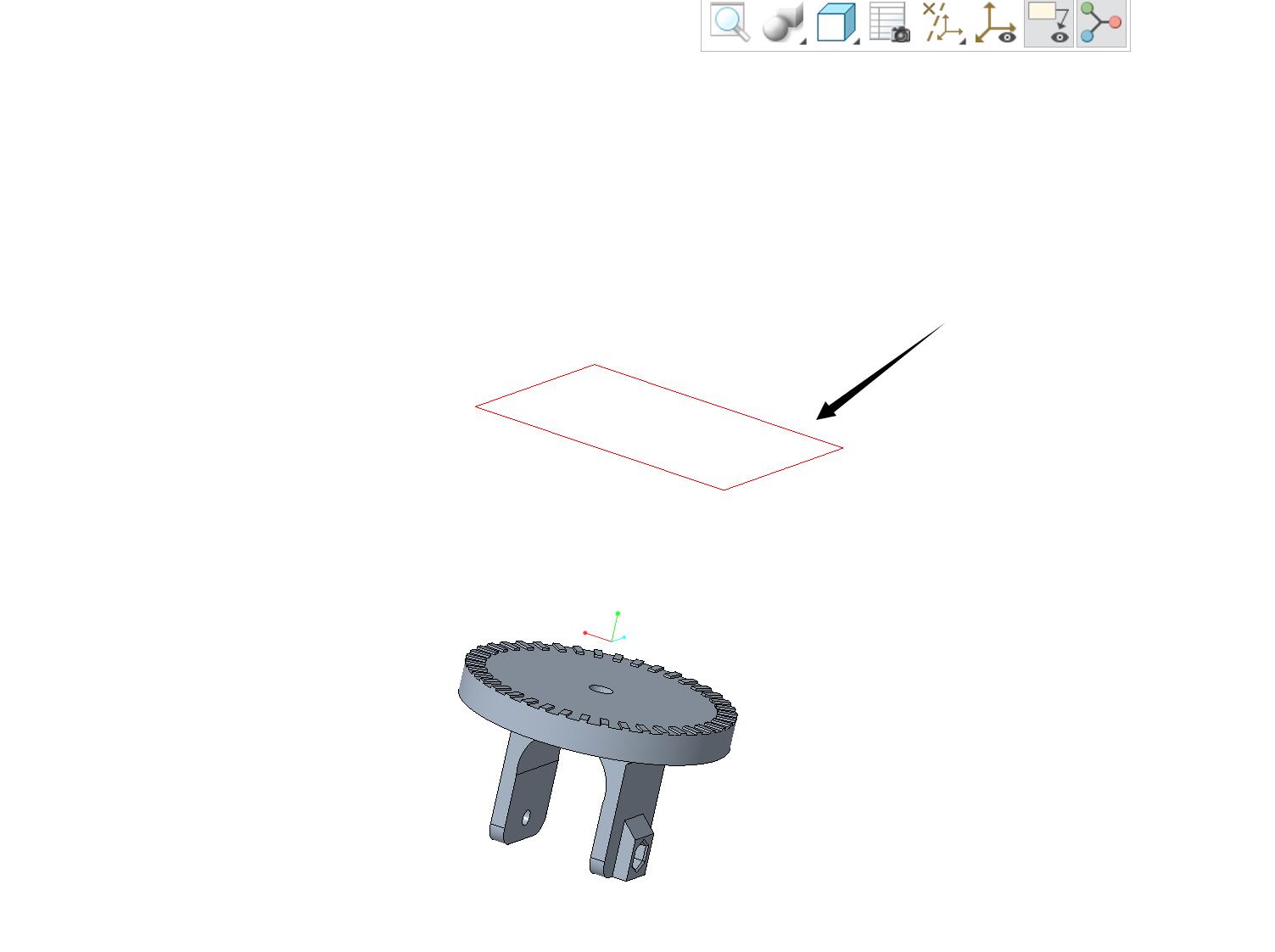

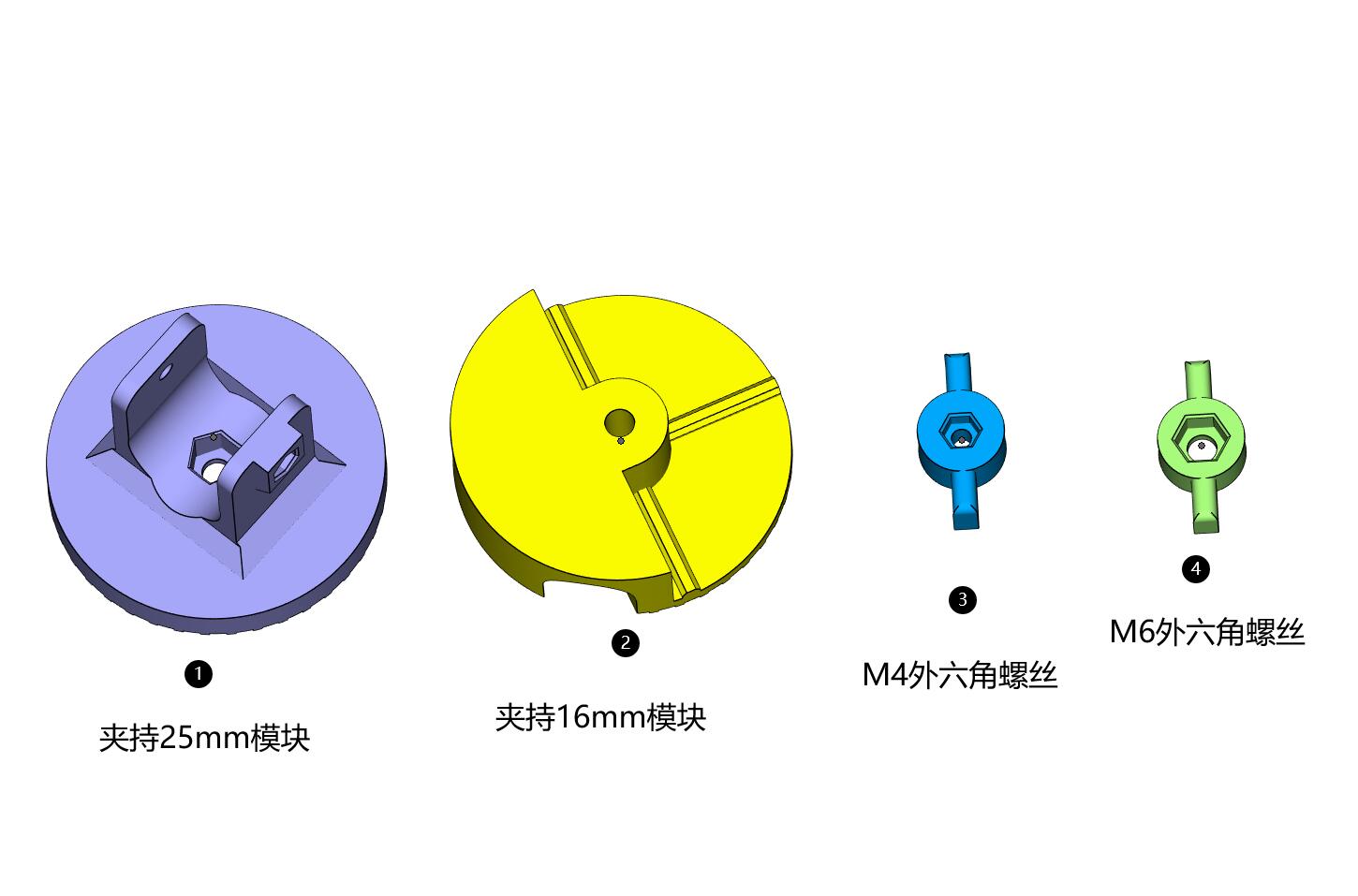

建模概述

5

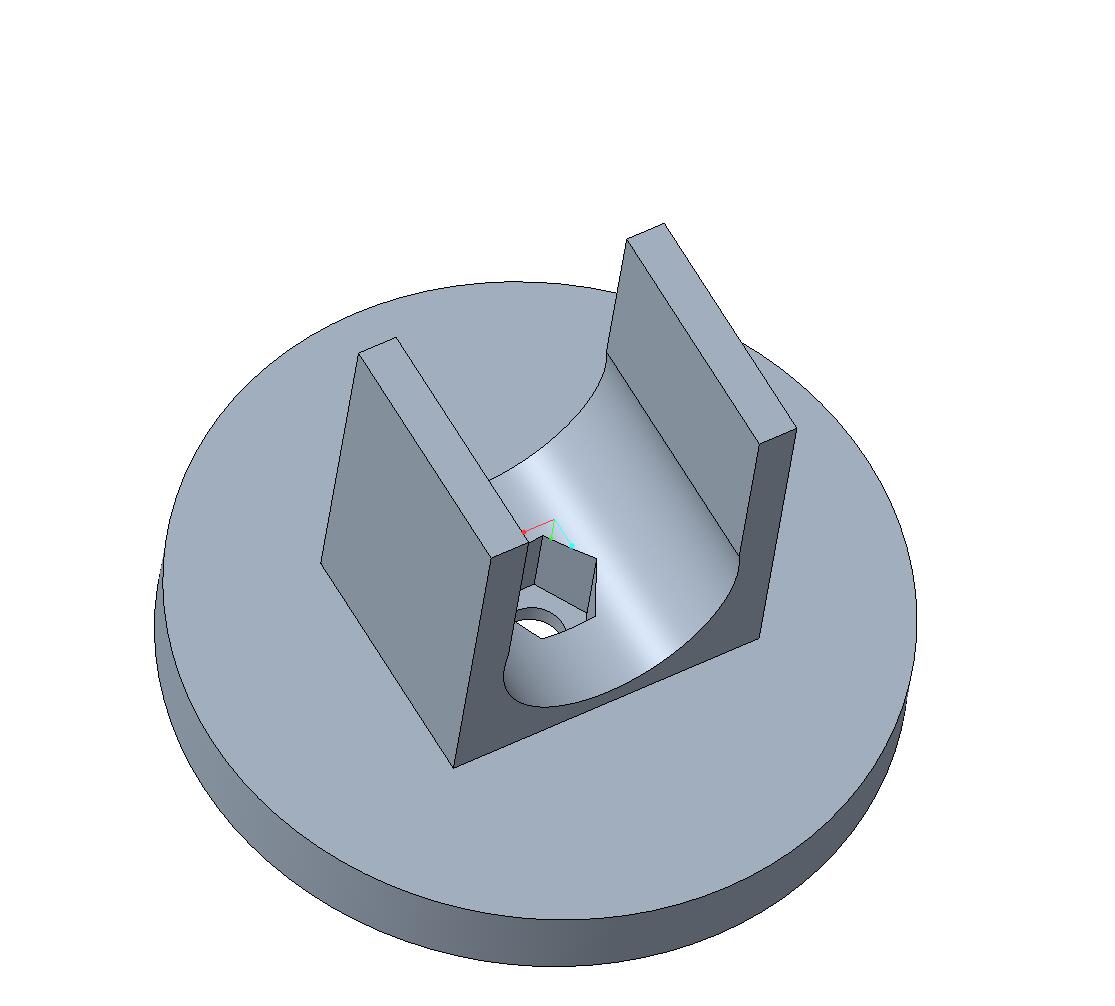

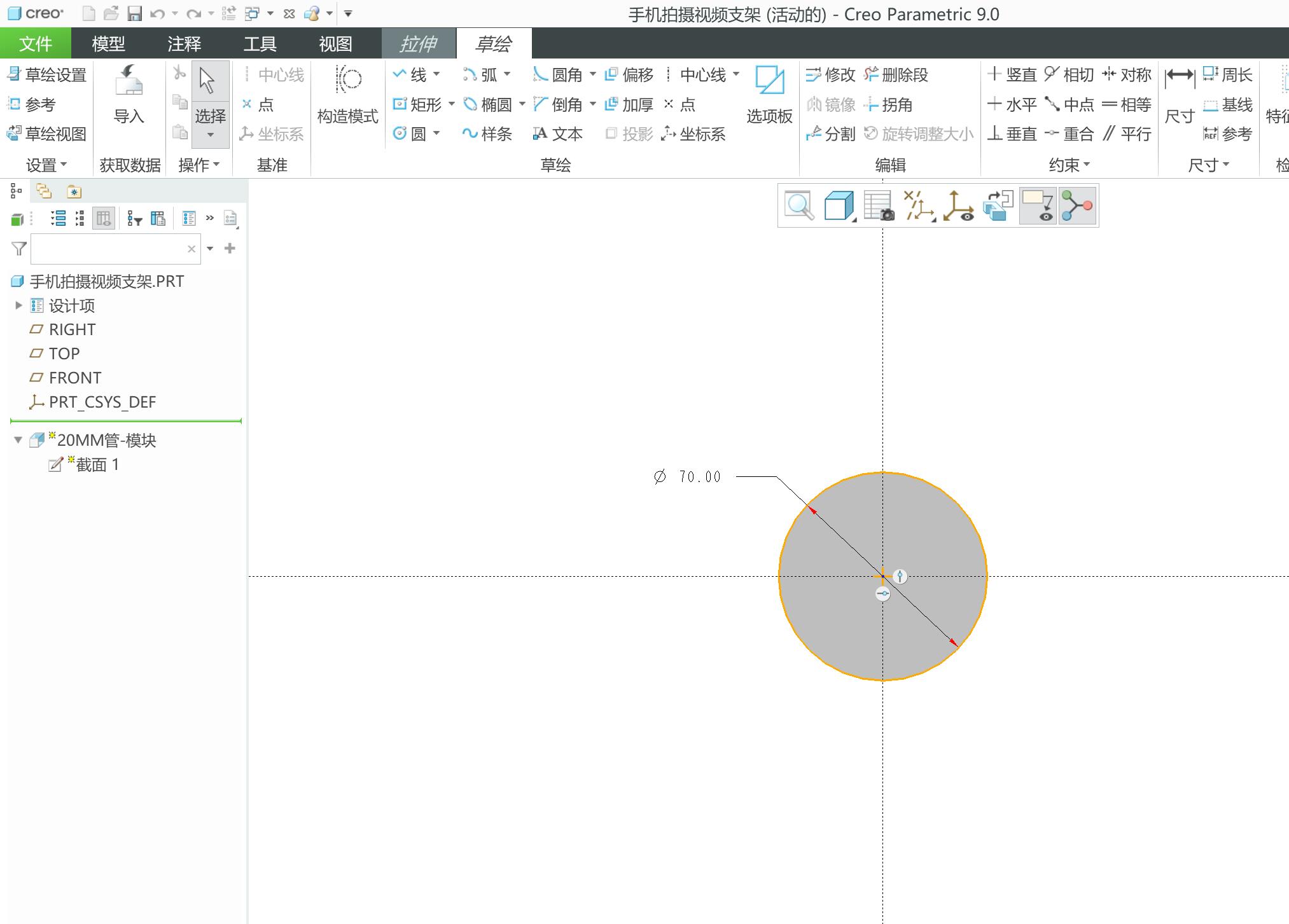

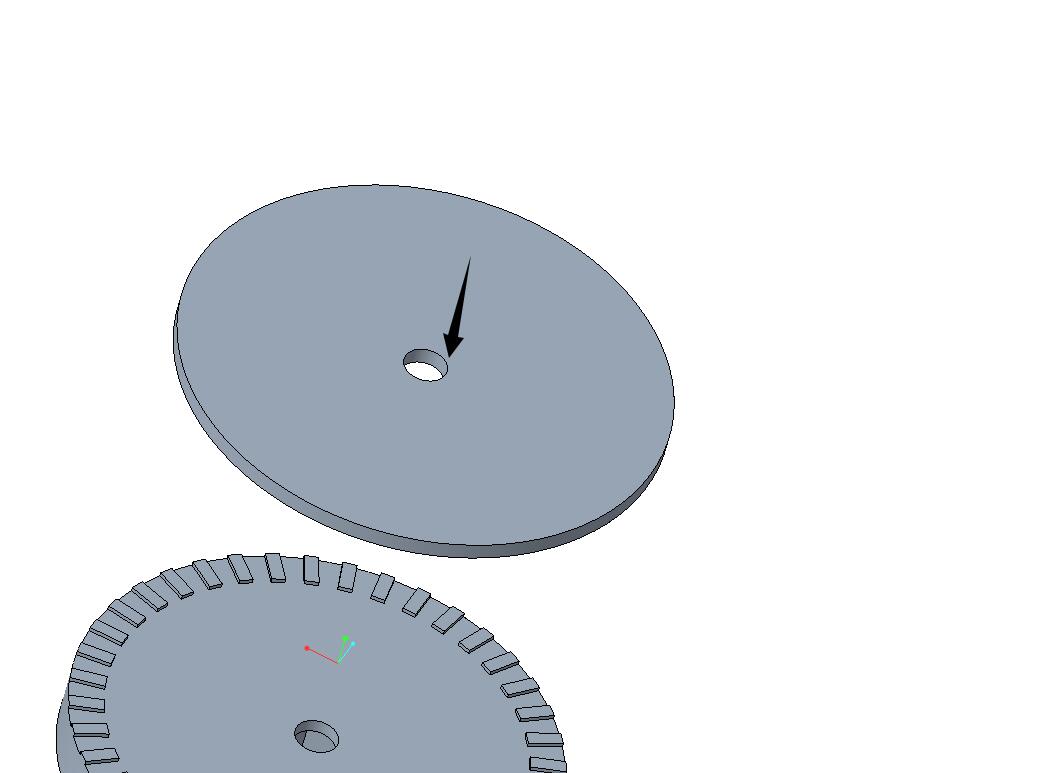

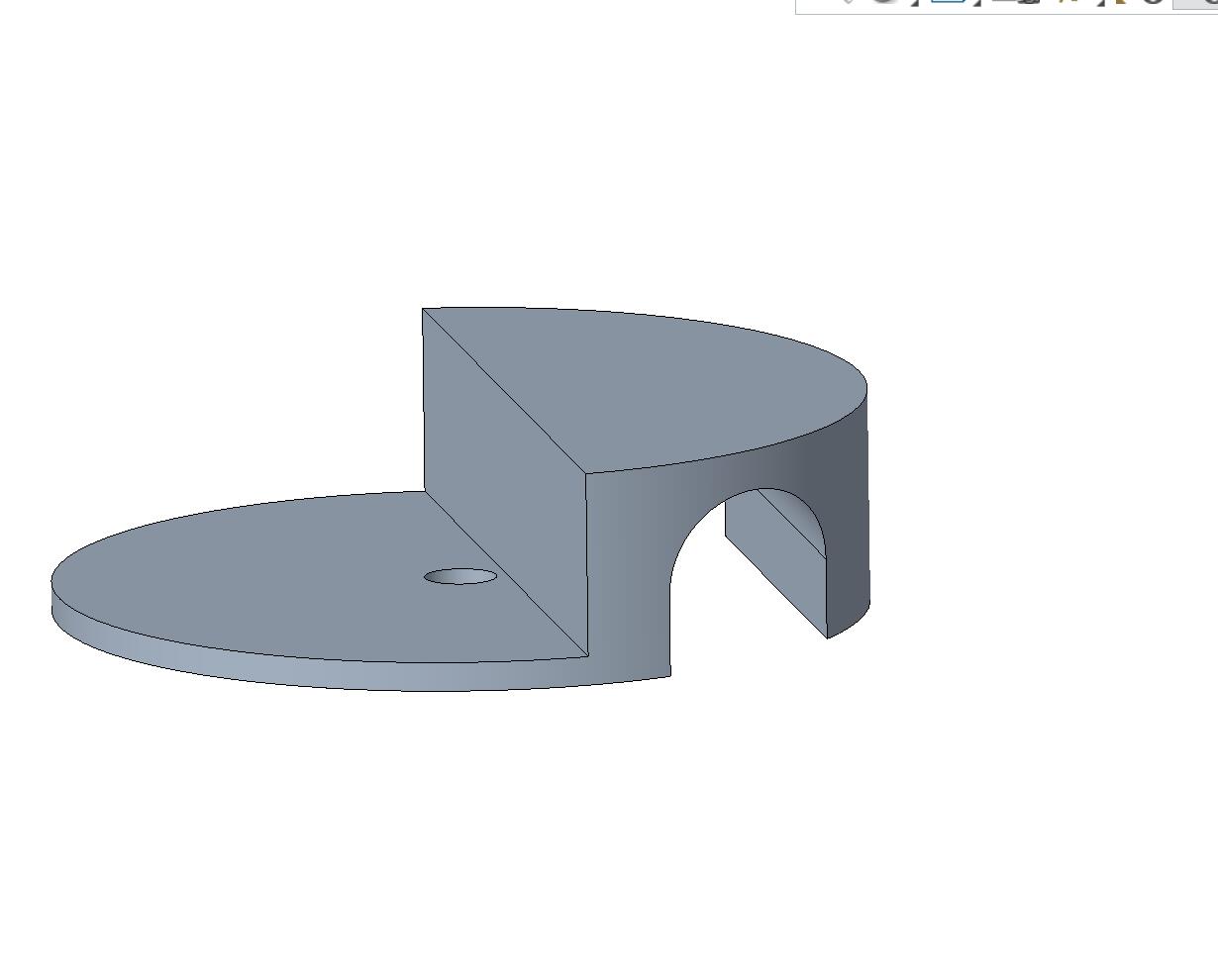

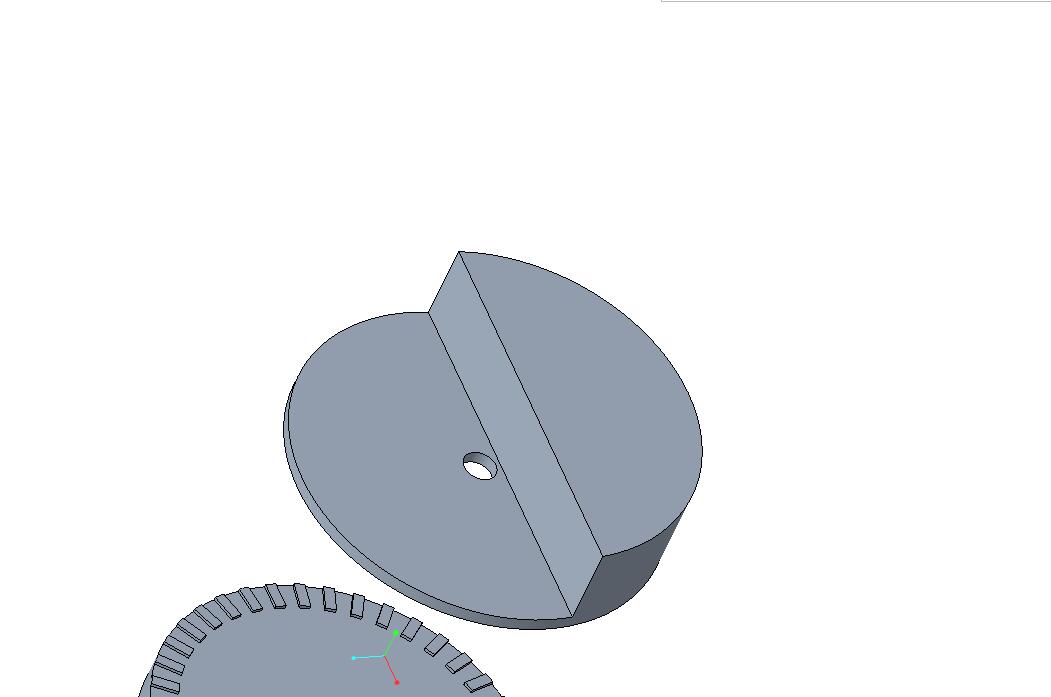

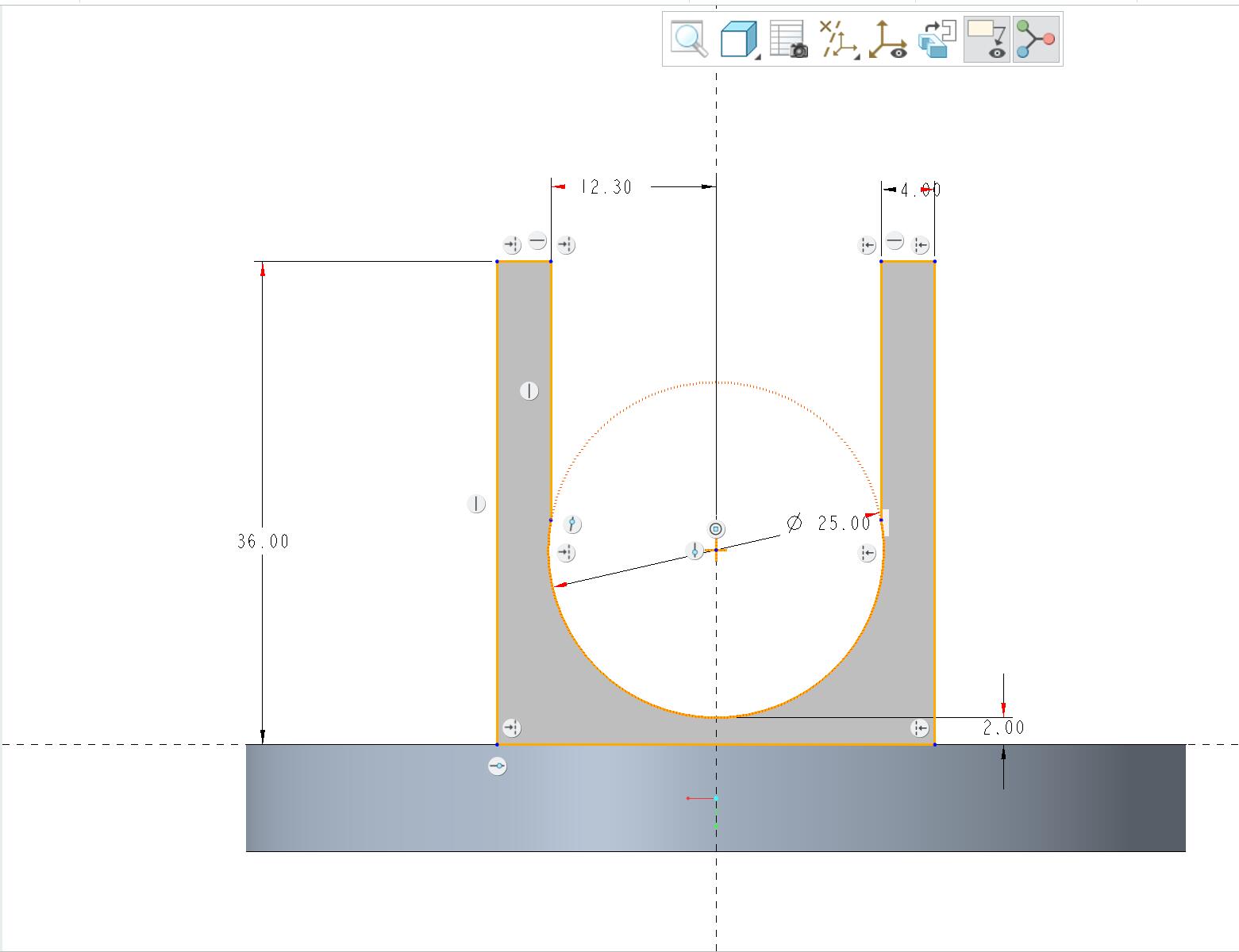

建模25mm夹持模块-拉伸底盘

123456

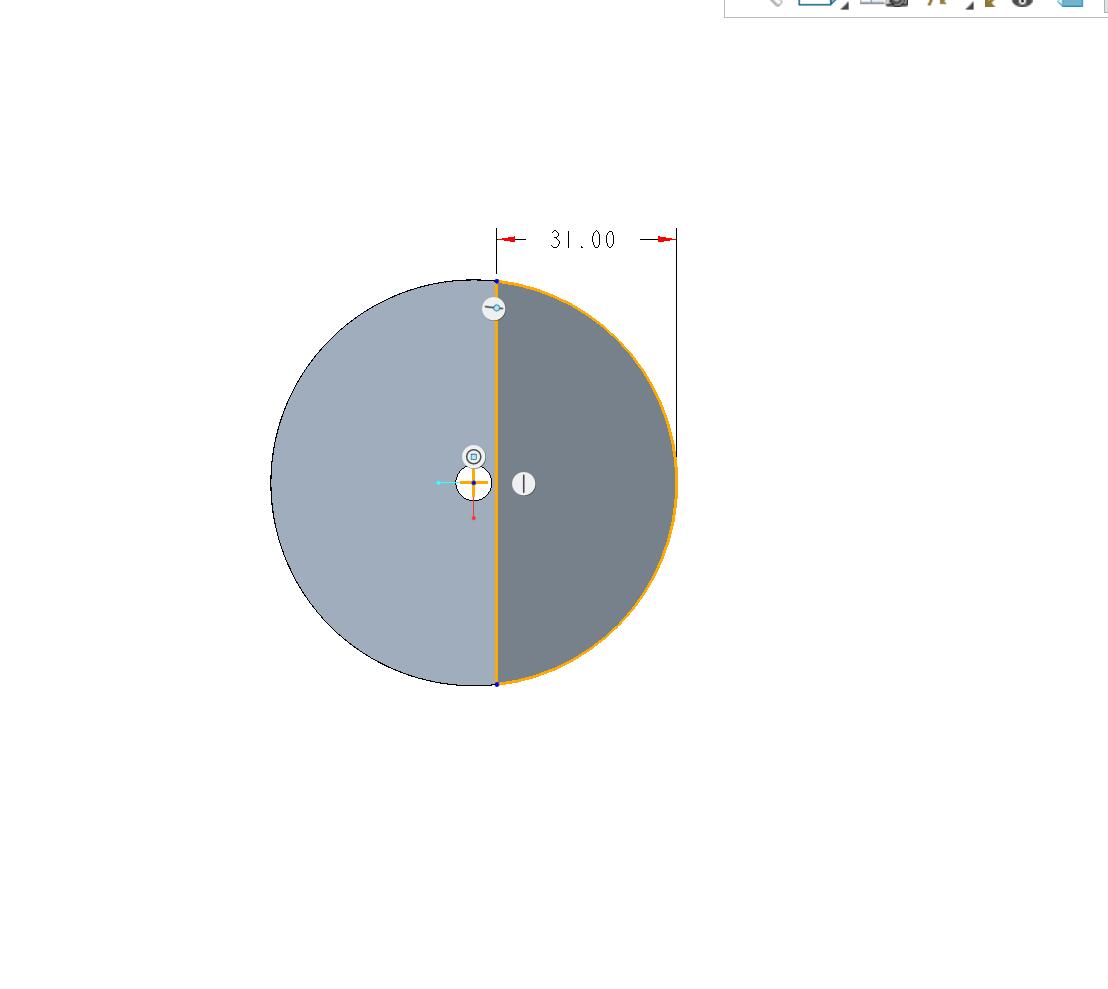

6

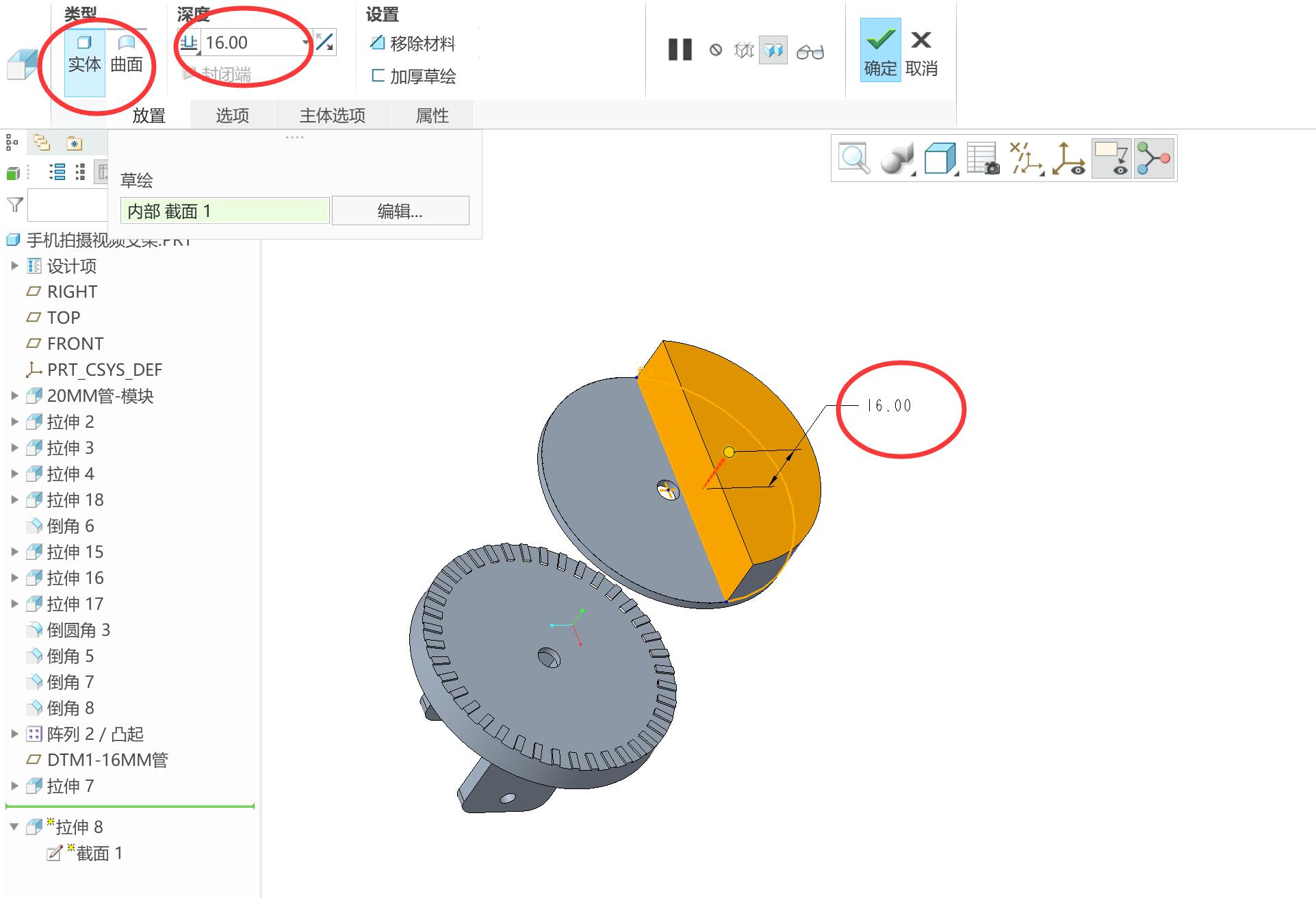

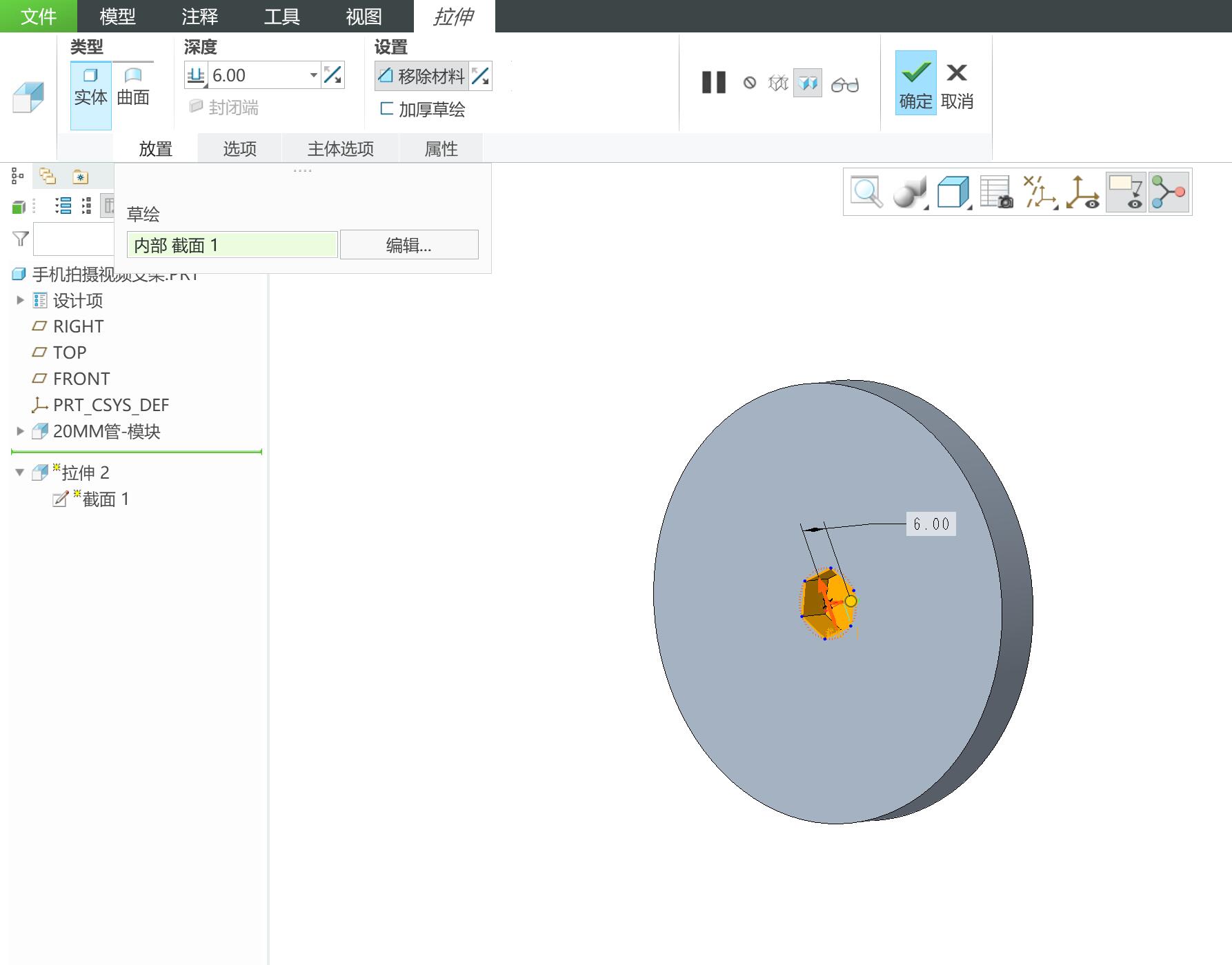

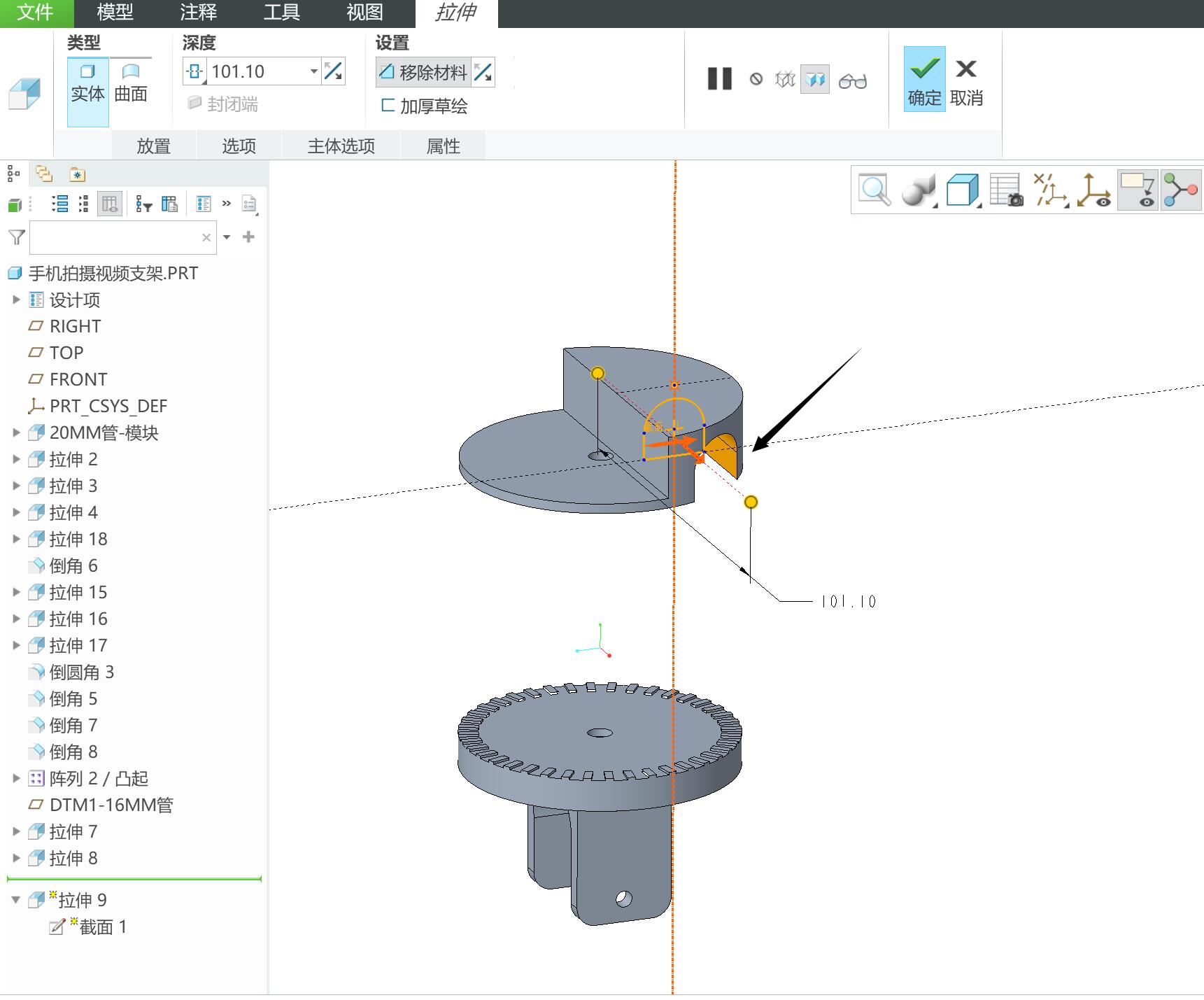

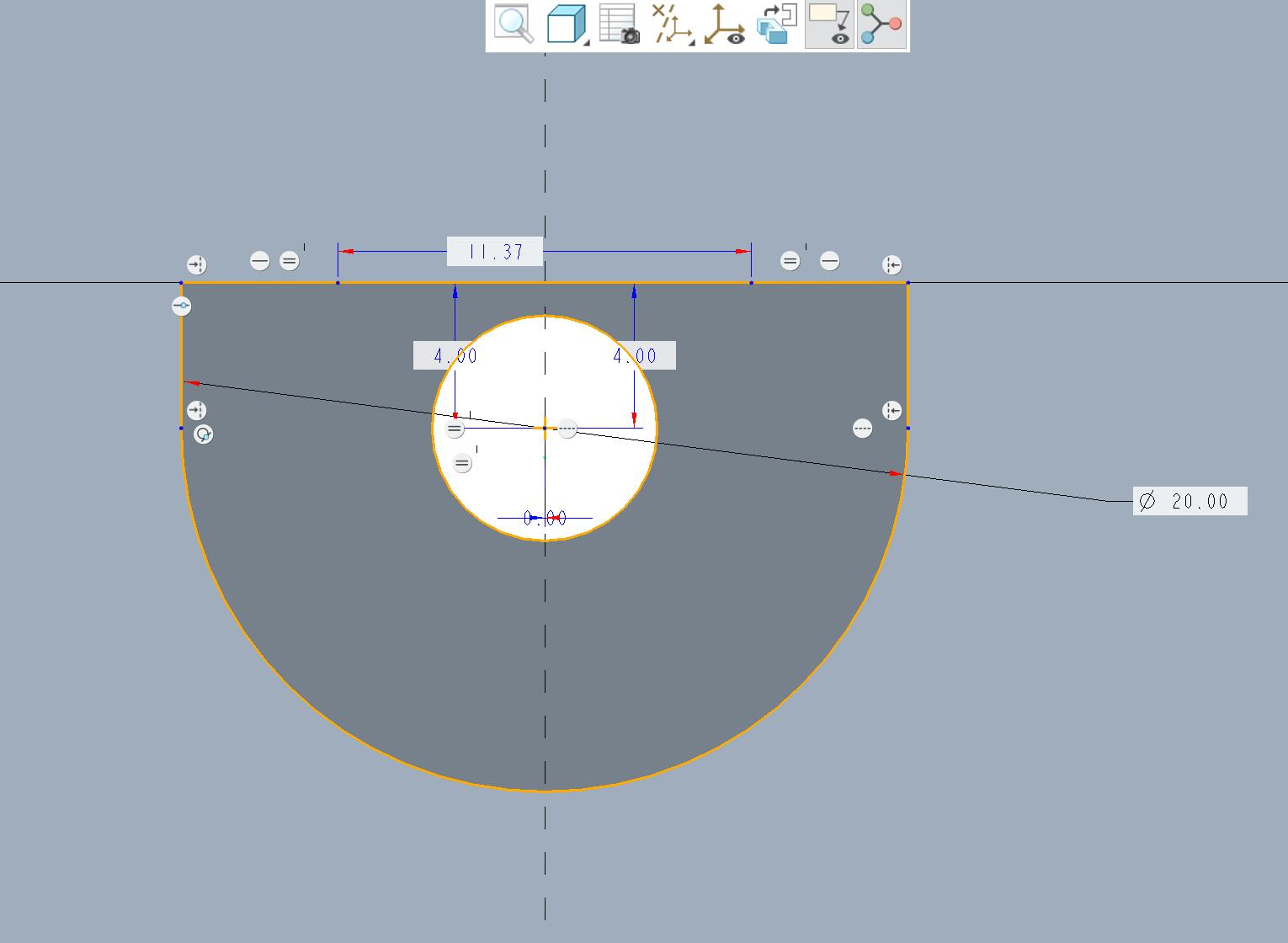

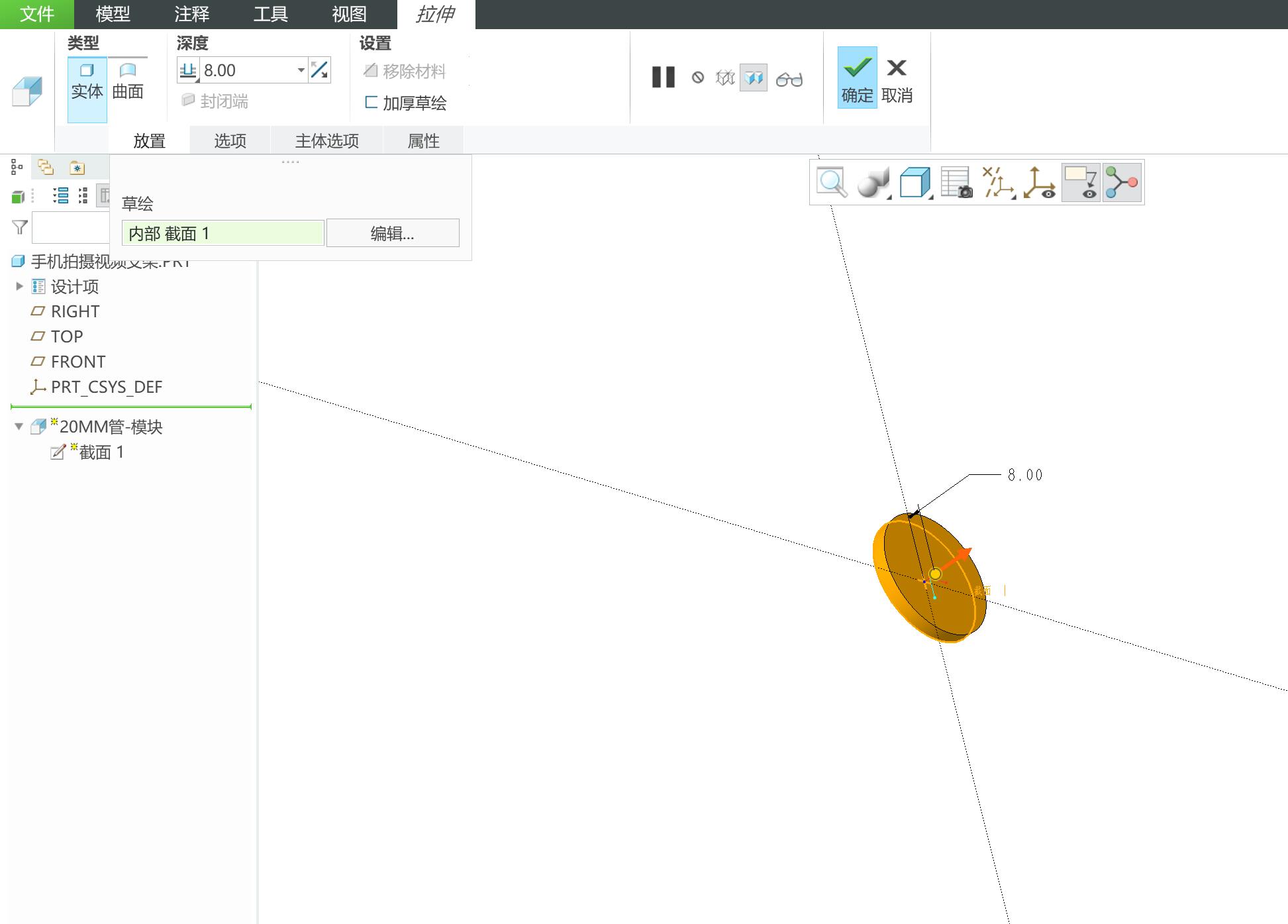

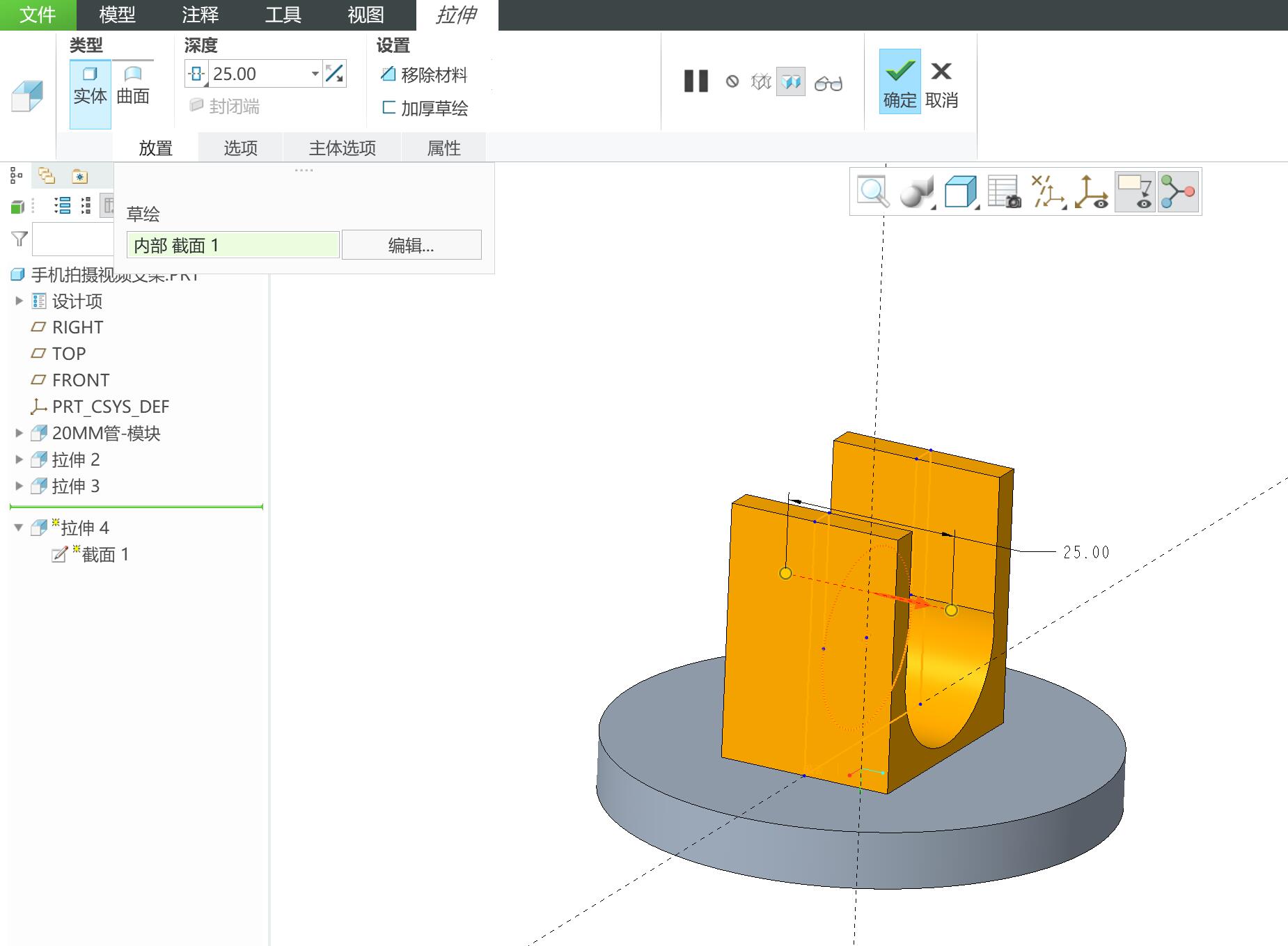

拉伸

123456···11

7

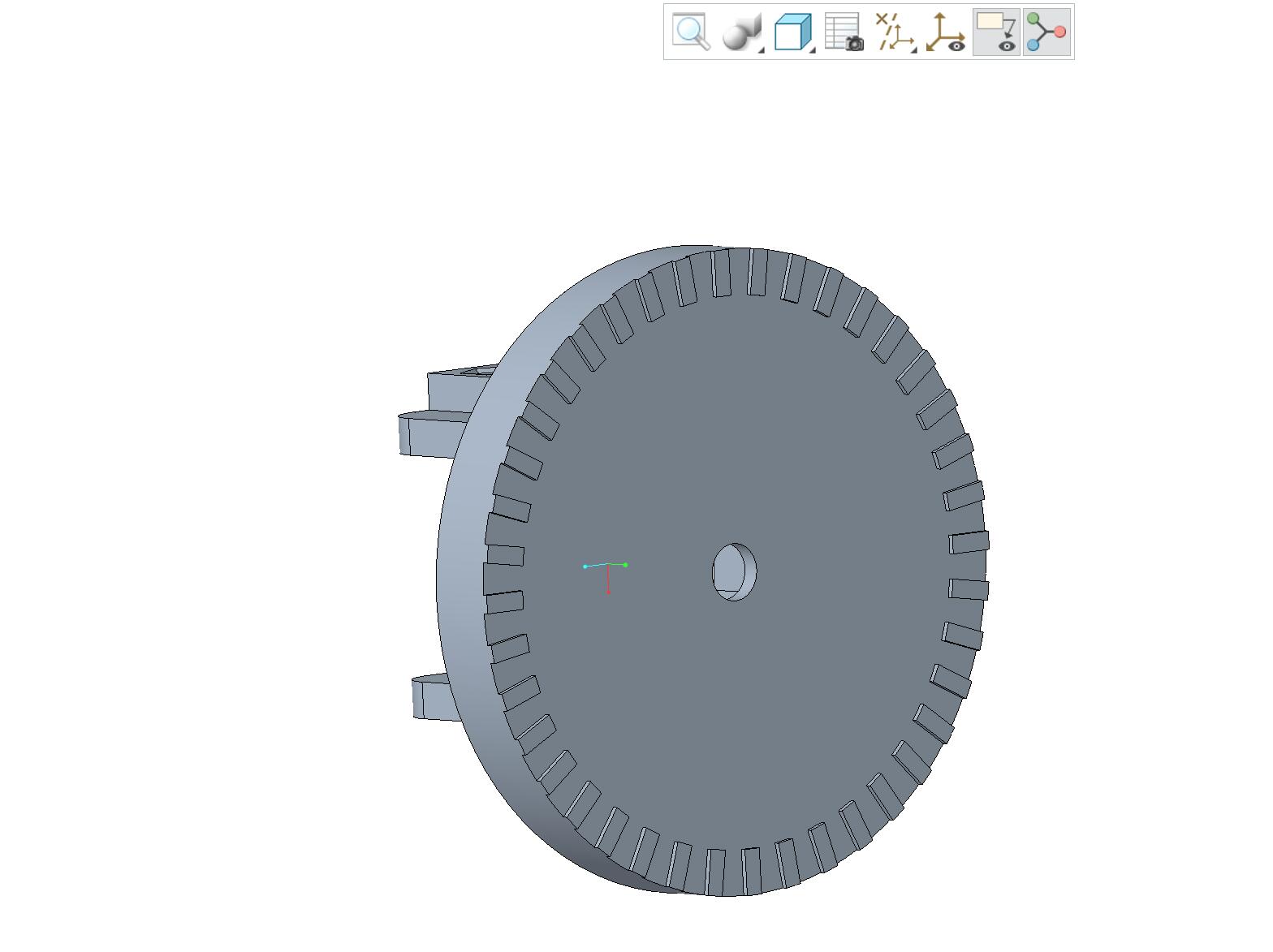

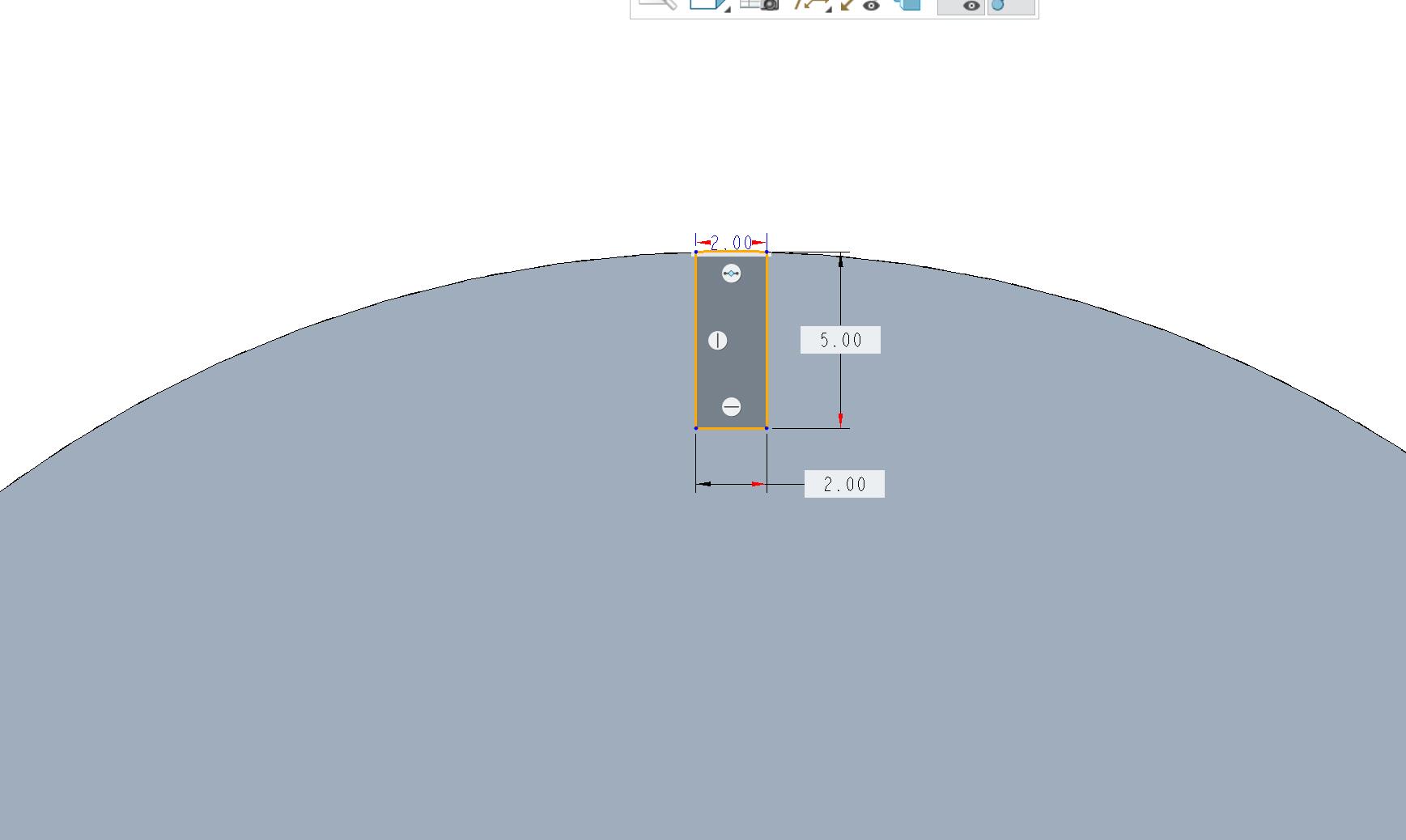

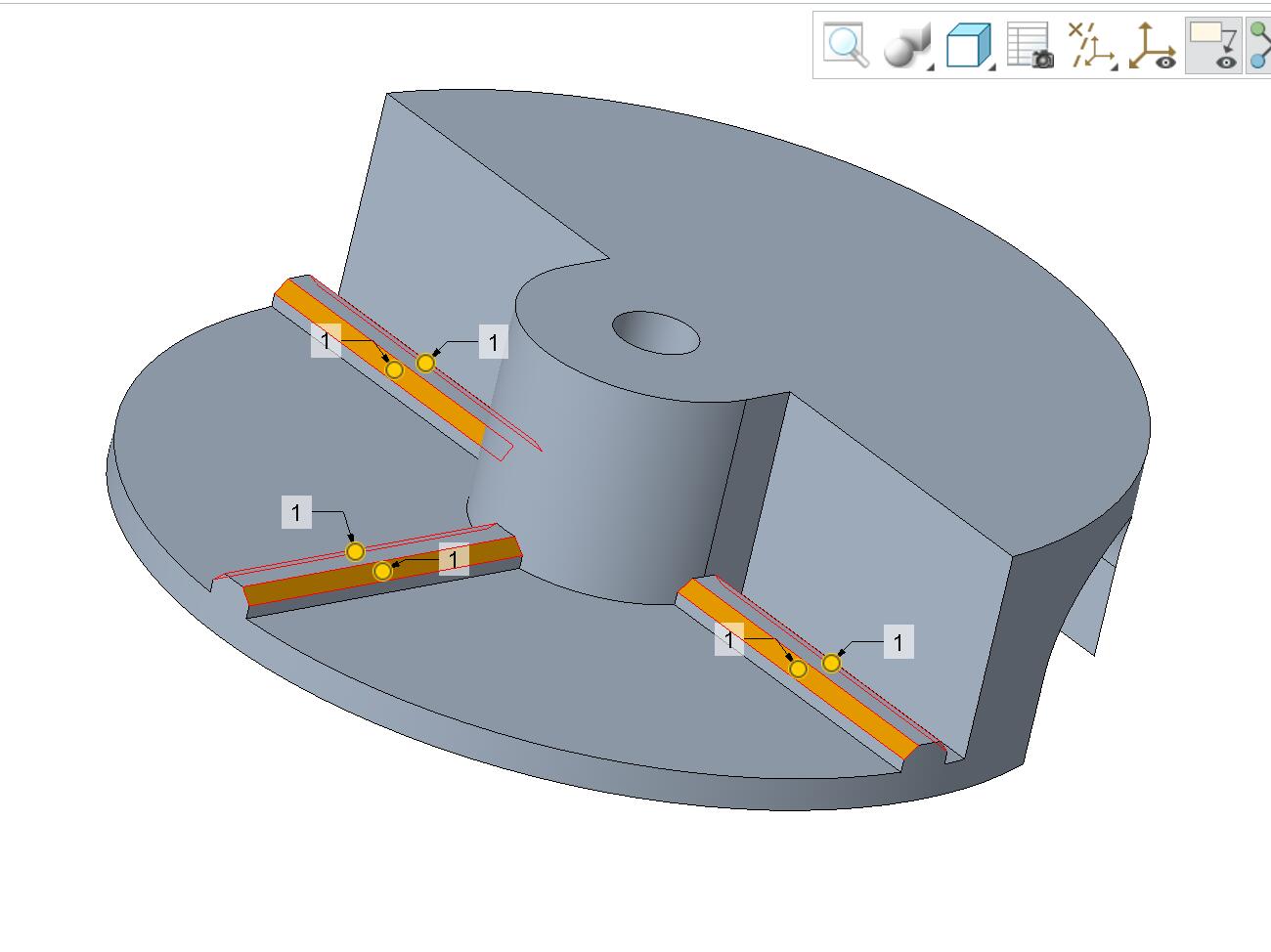

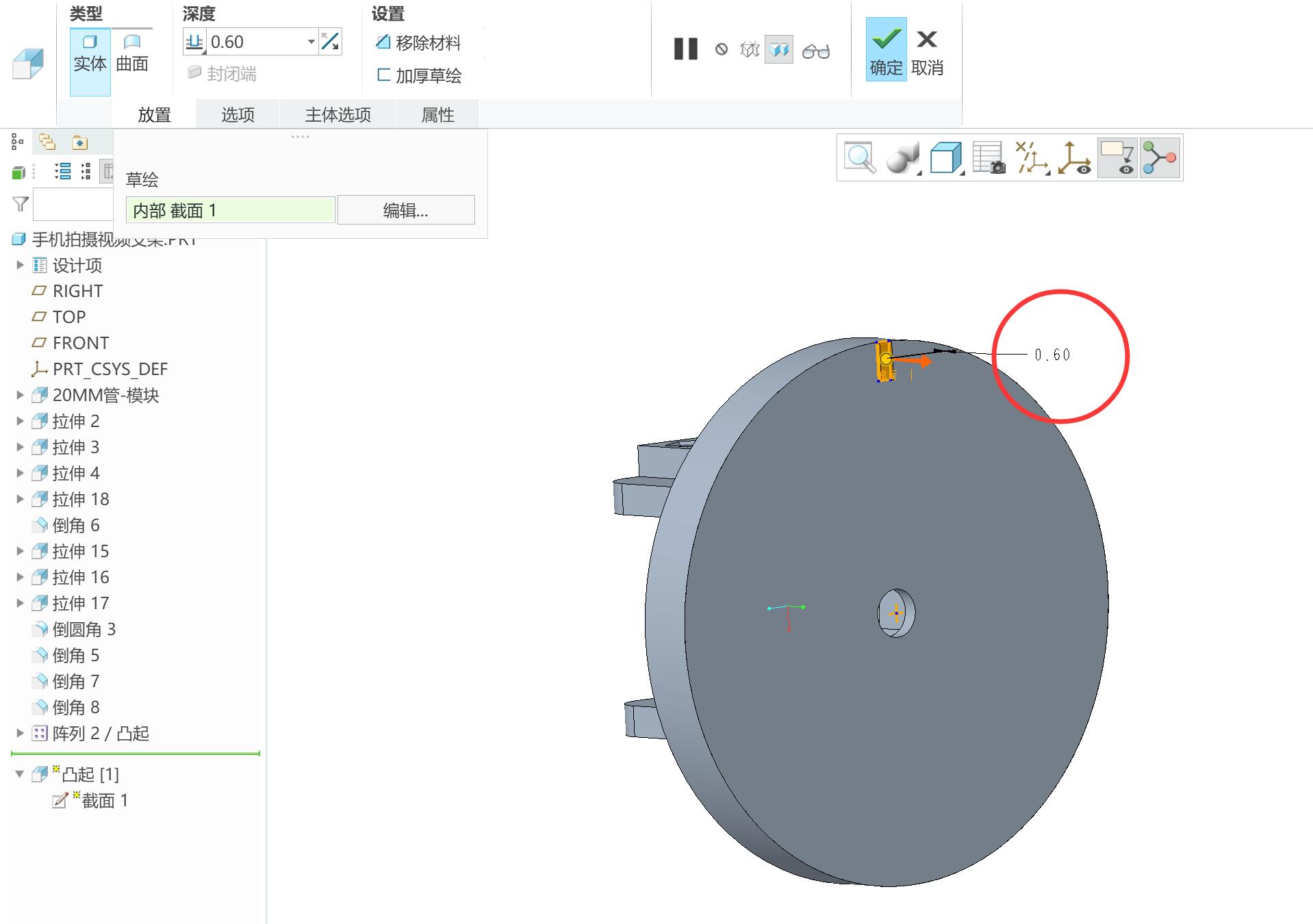

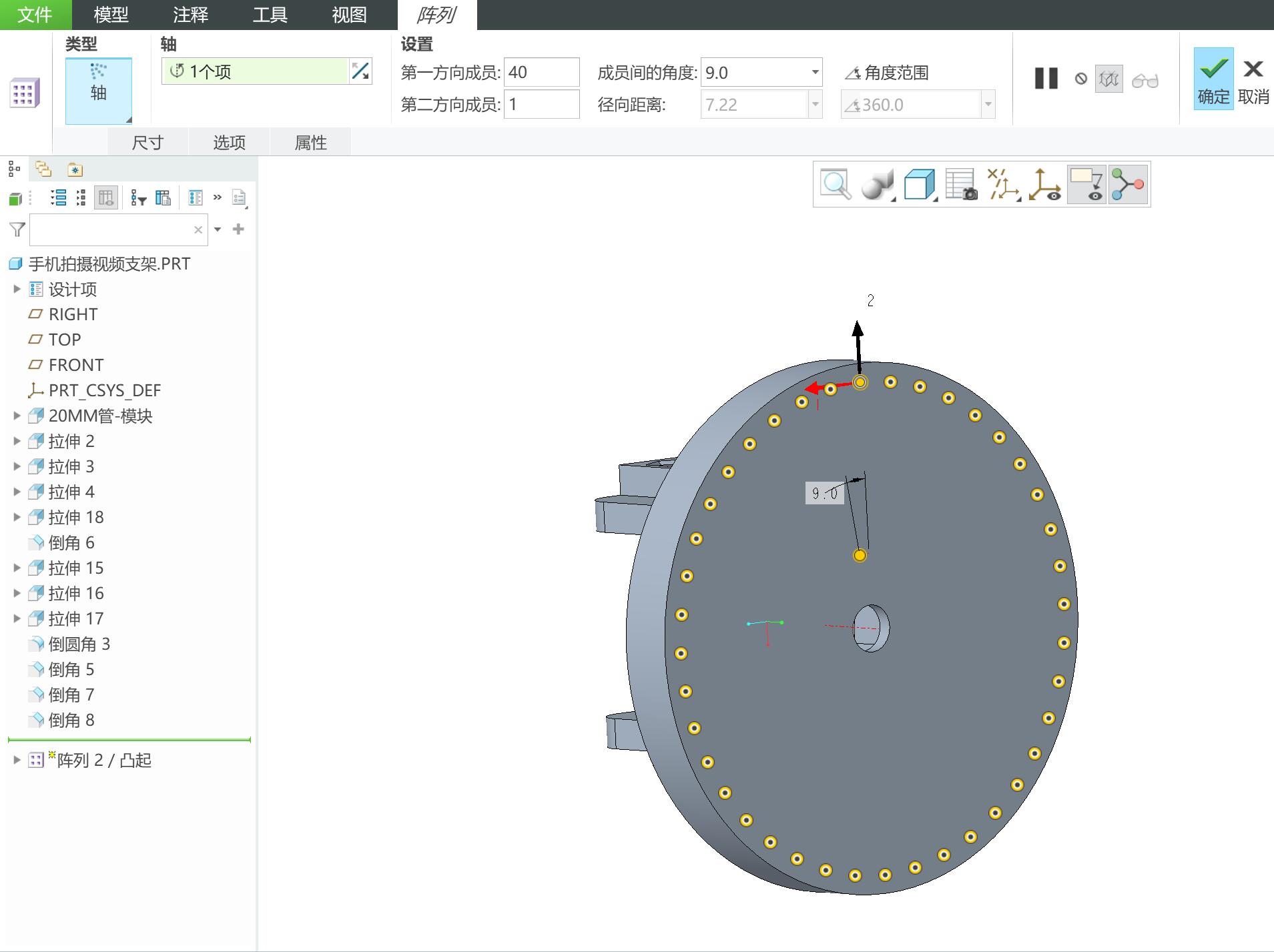

拉伸防滑纹路

1234

8

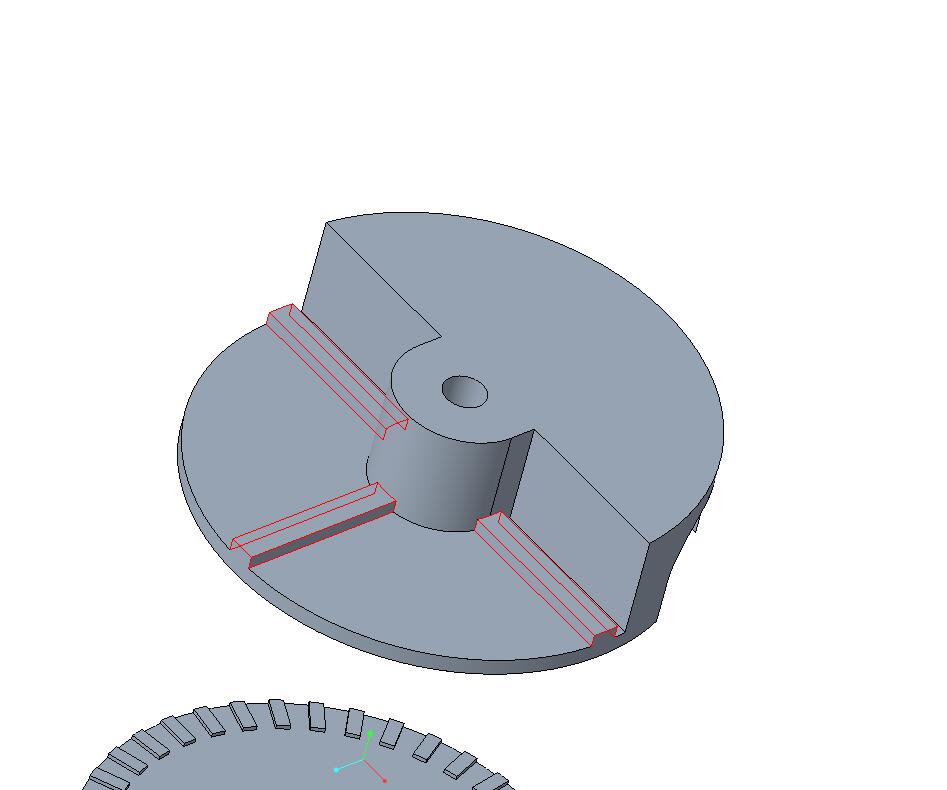

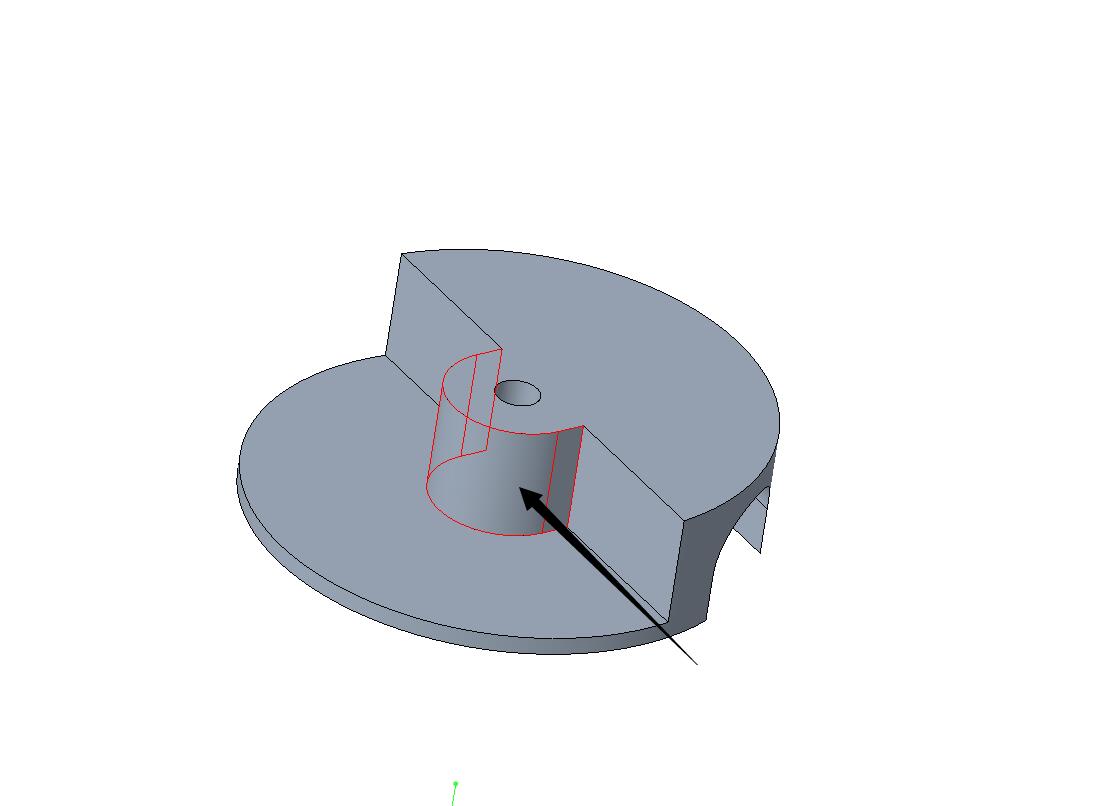

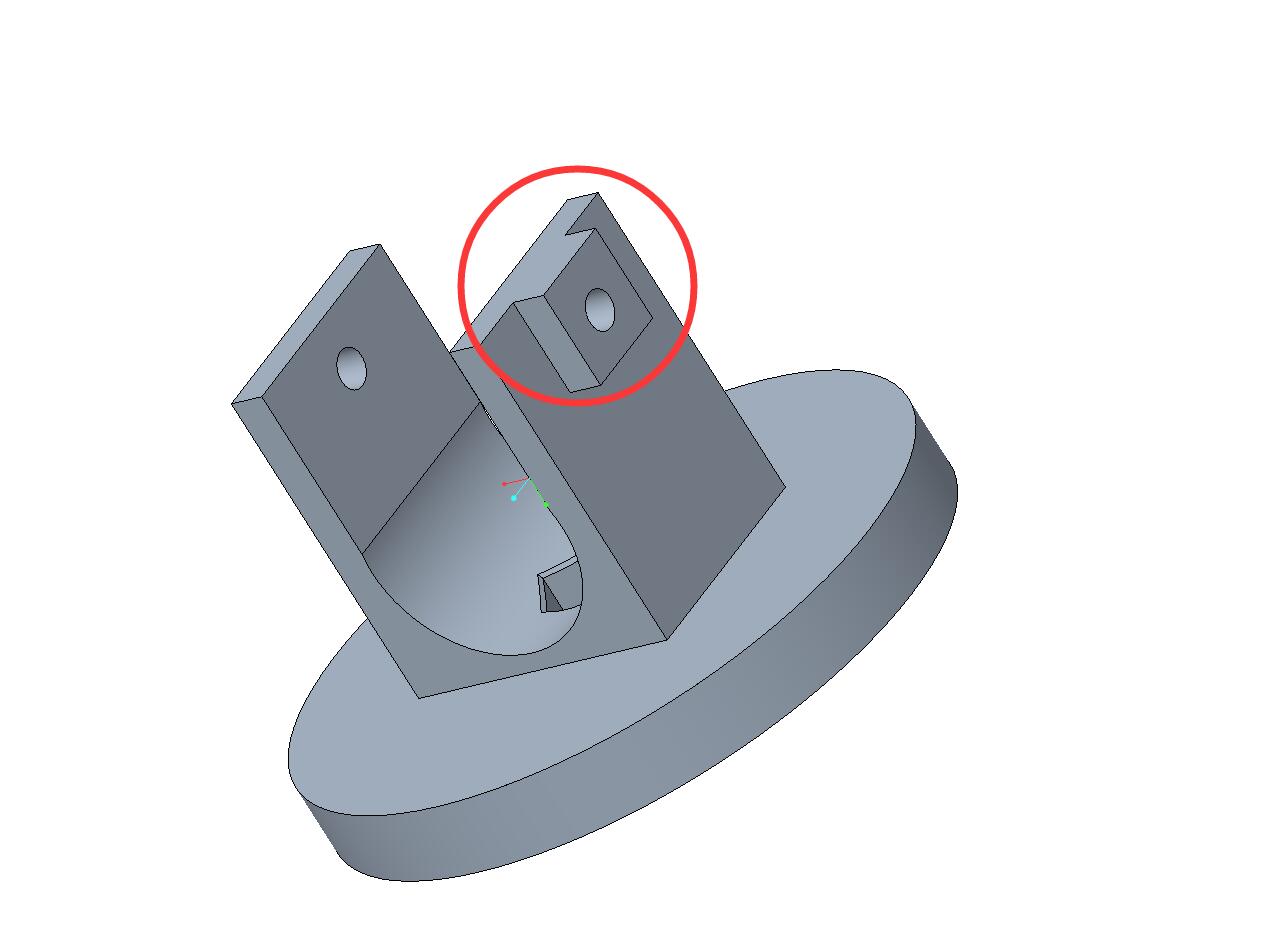

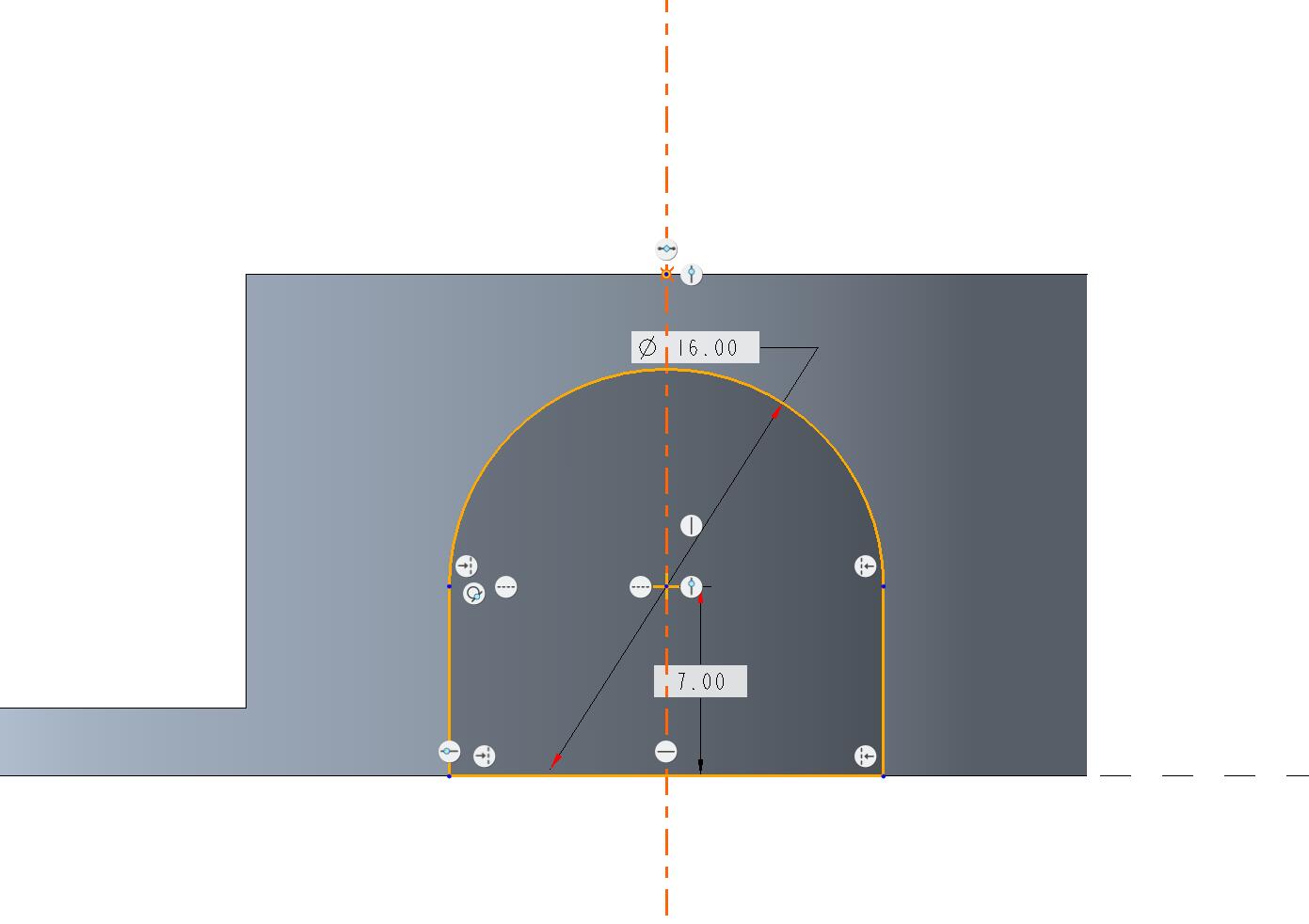

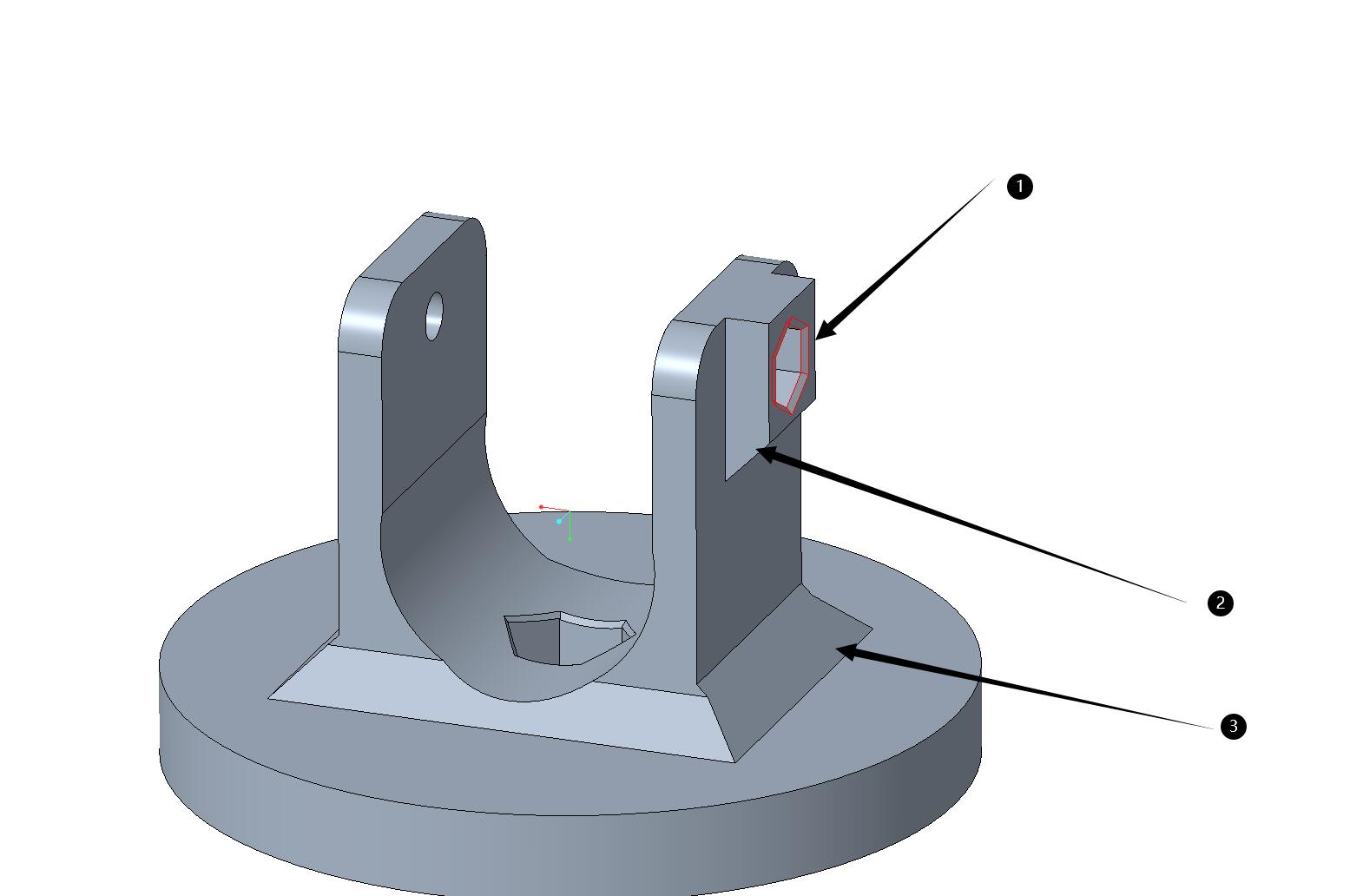

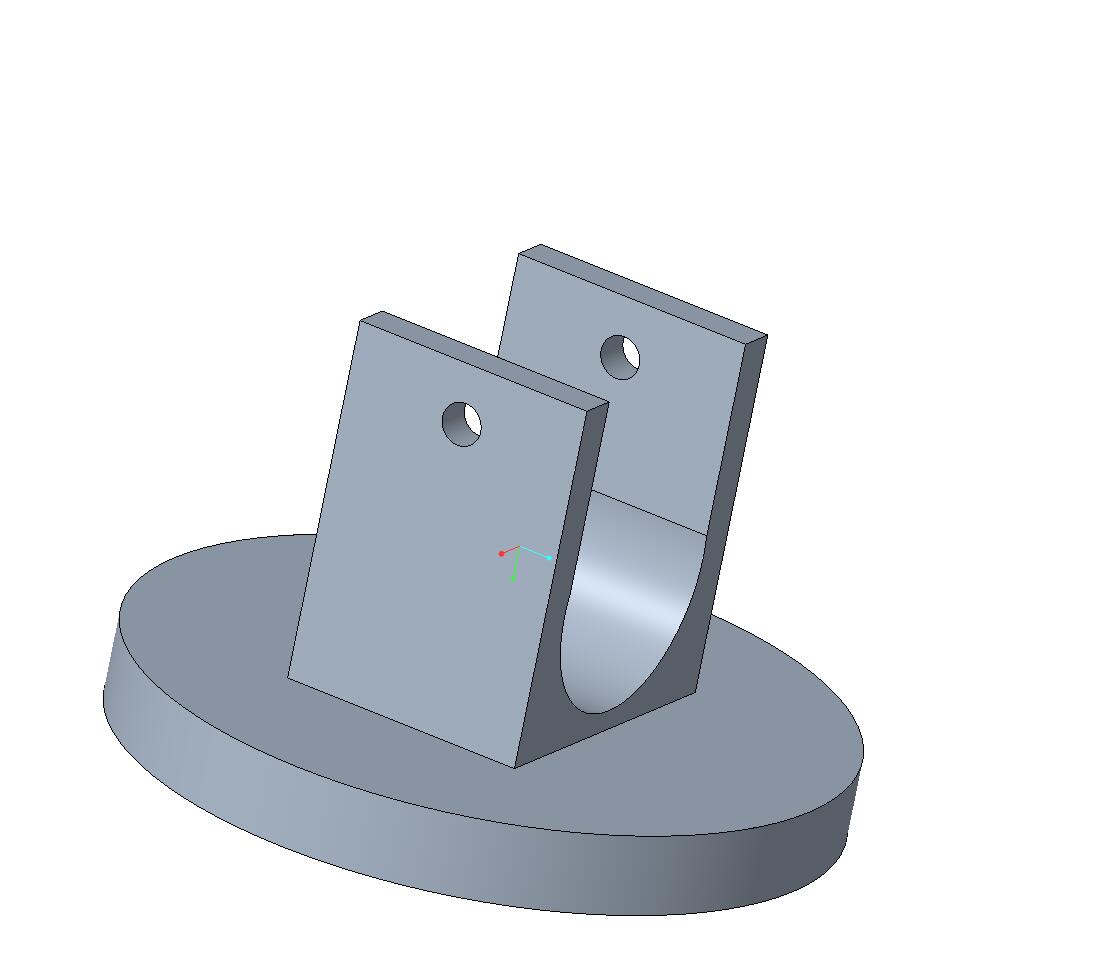

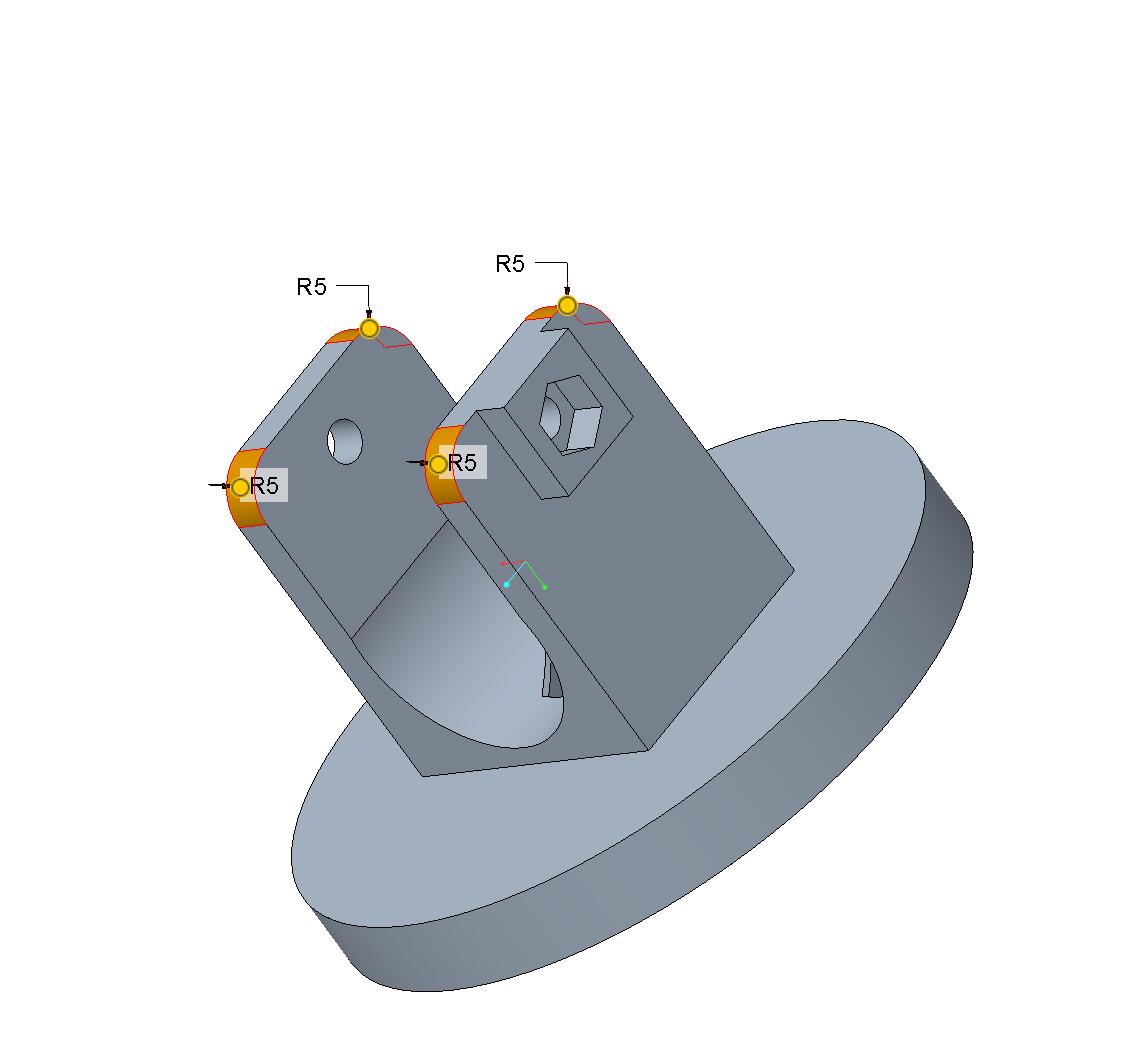

建模夹持16mm模块

123456···12

9

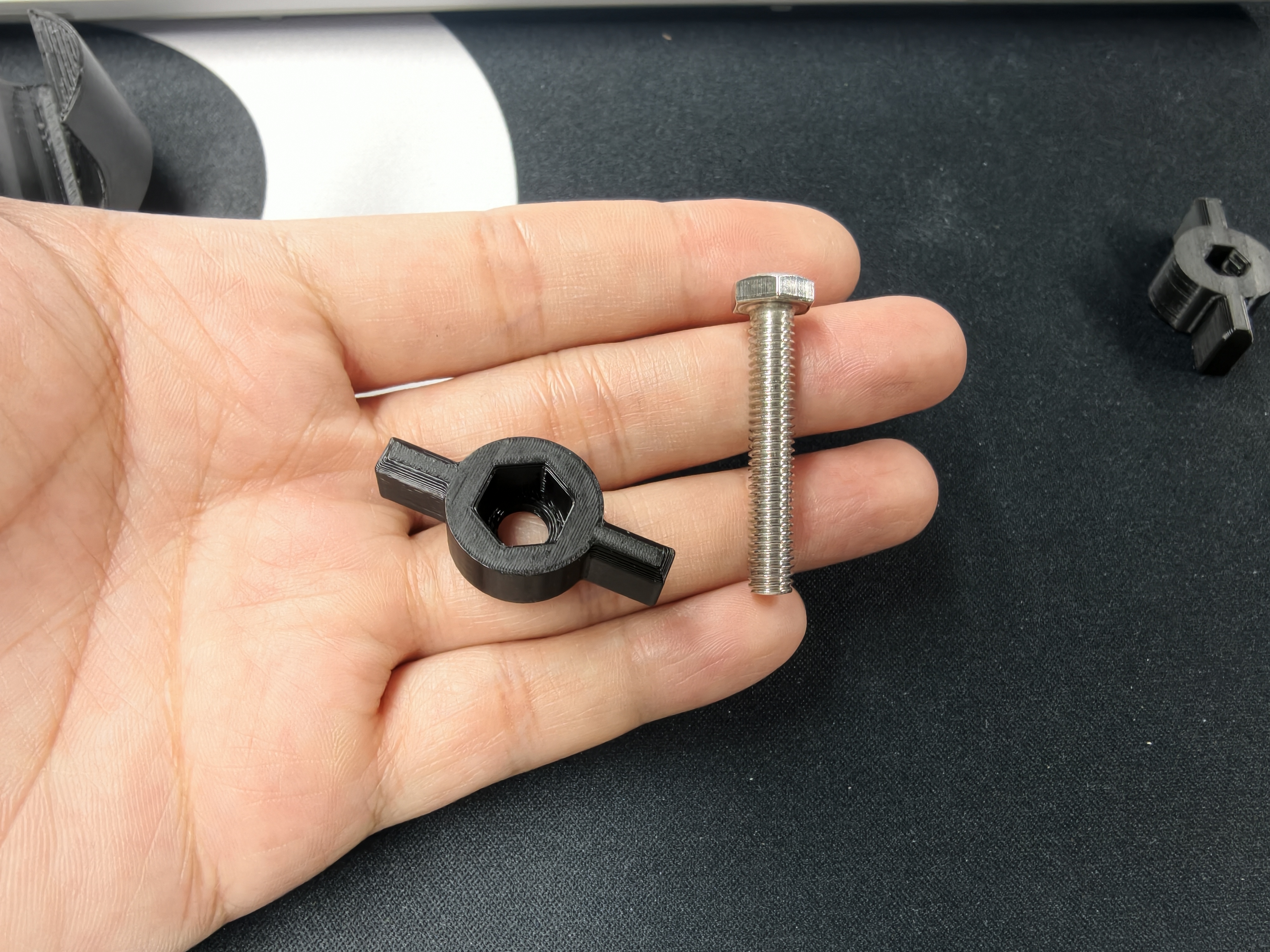

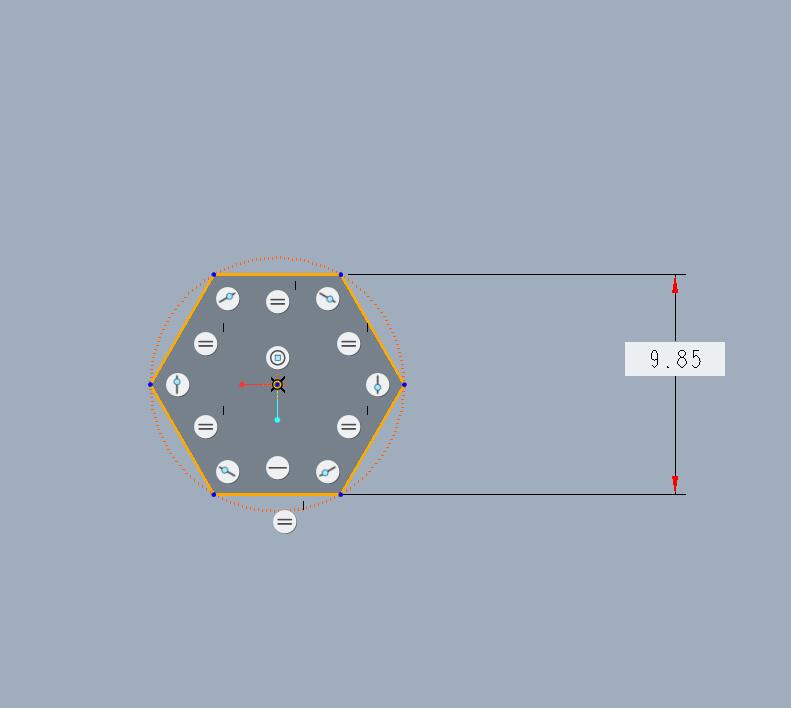

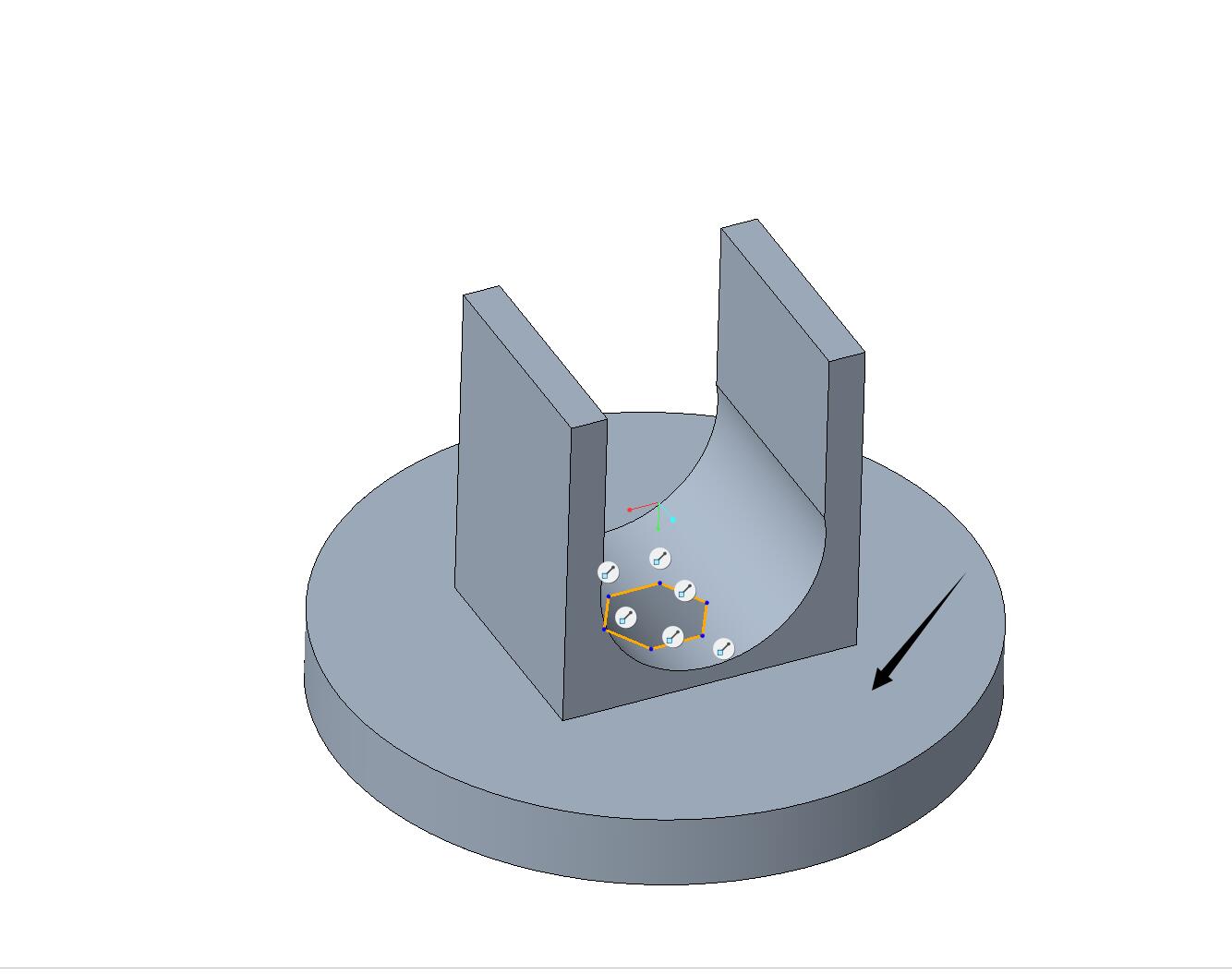

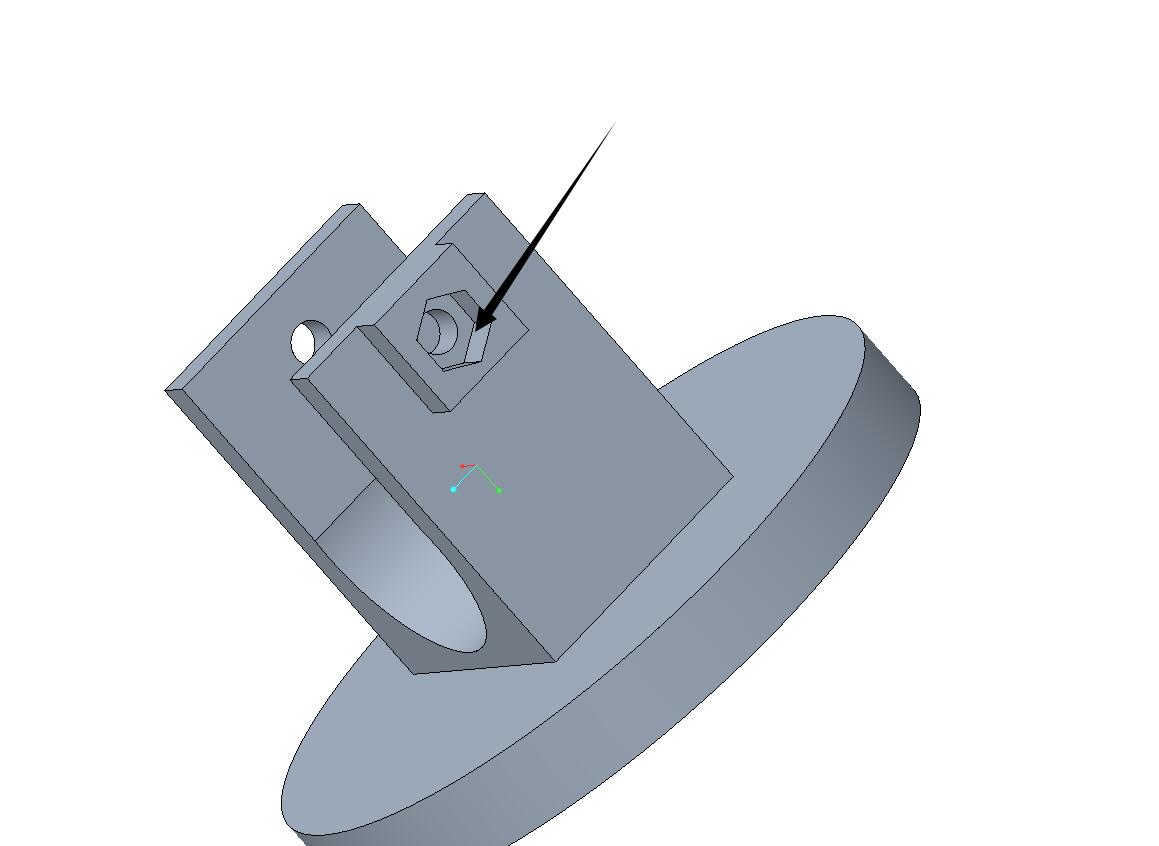

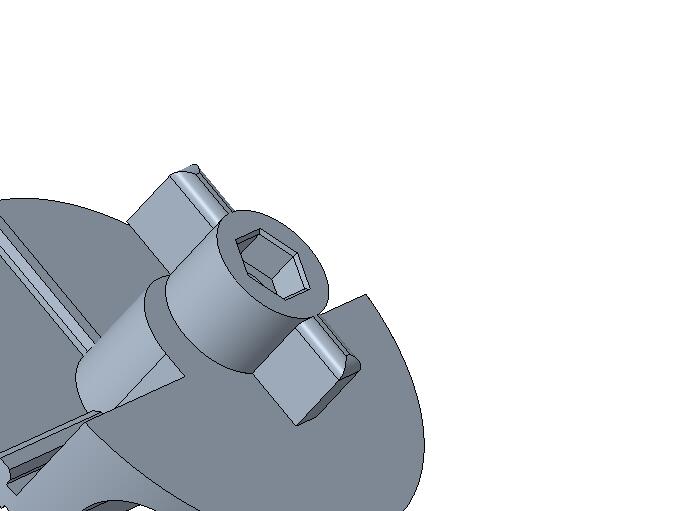

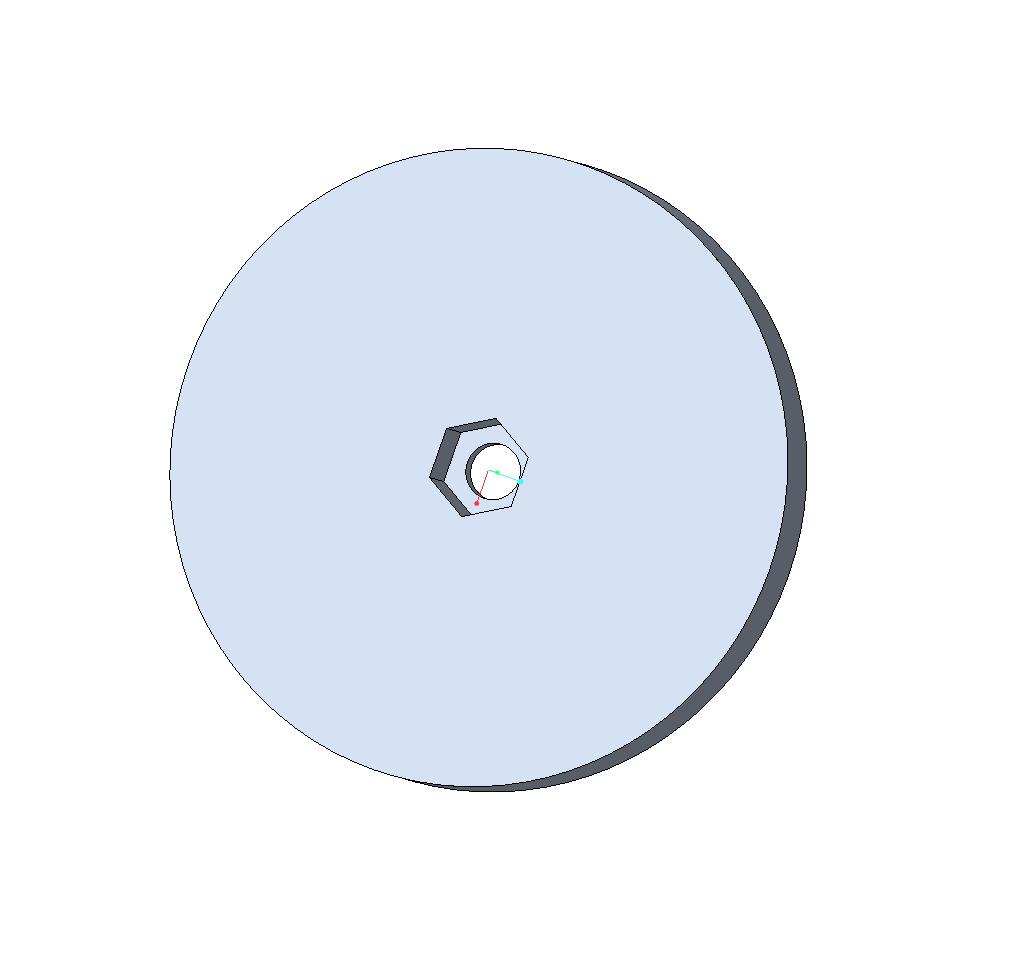

建模M4与M6助力螺母

0

0

0
