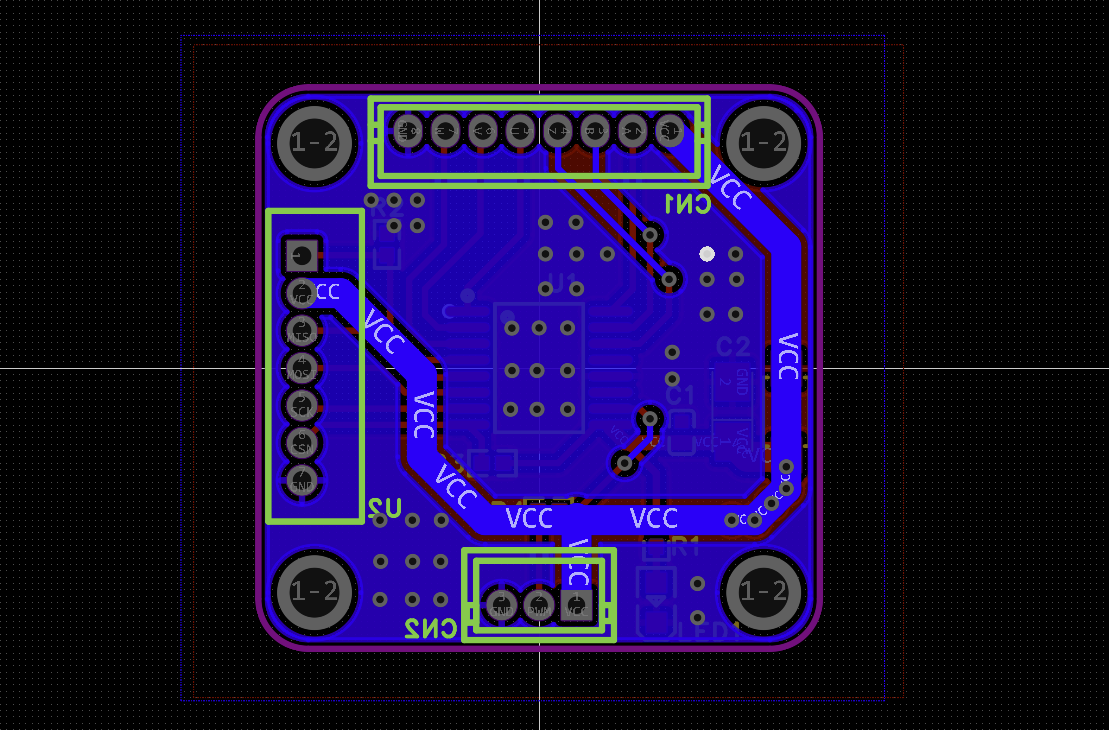

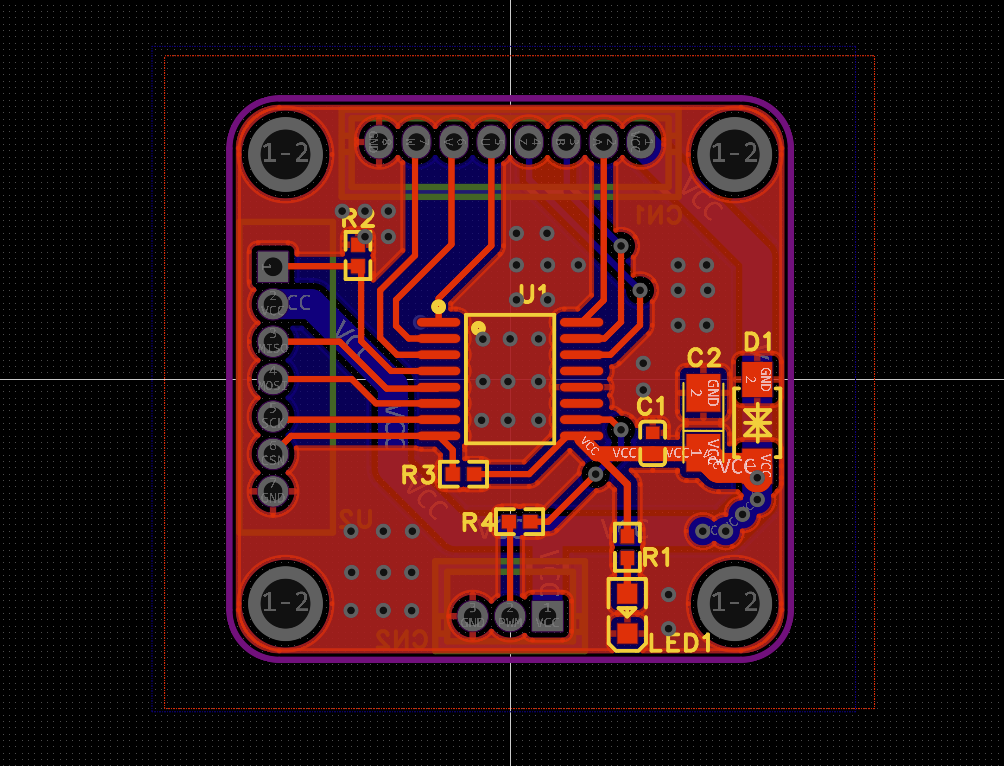

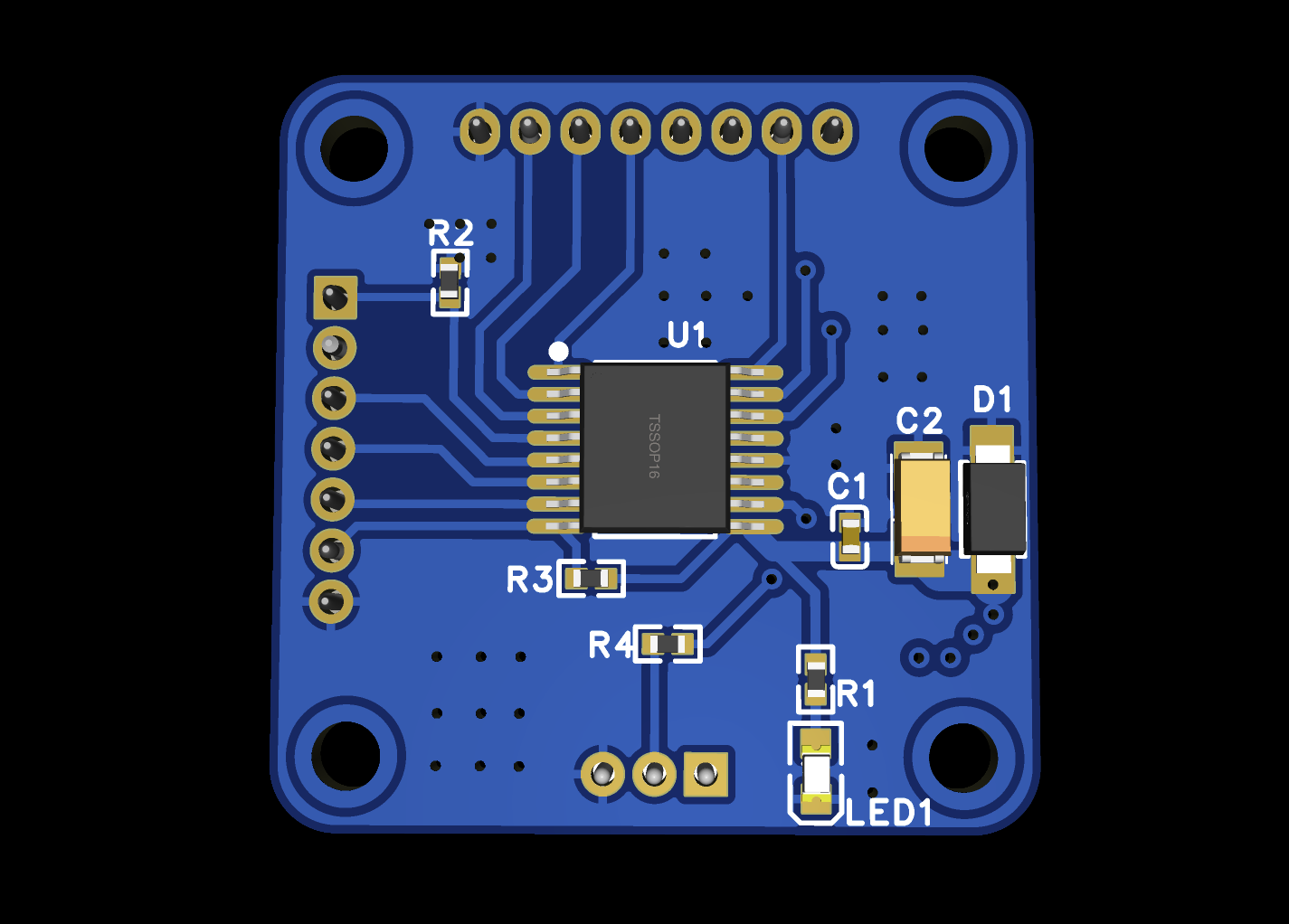

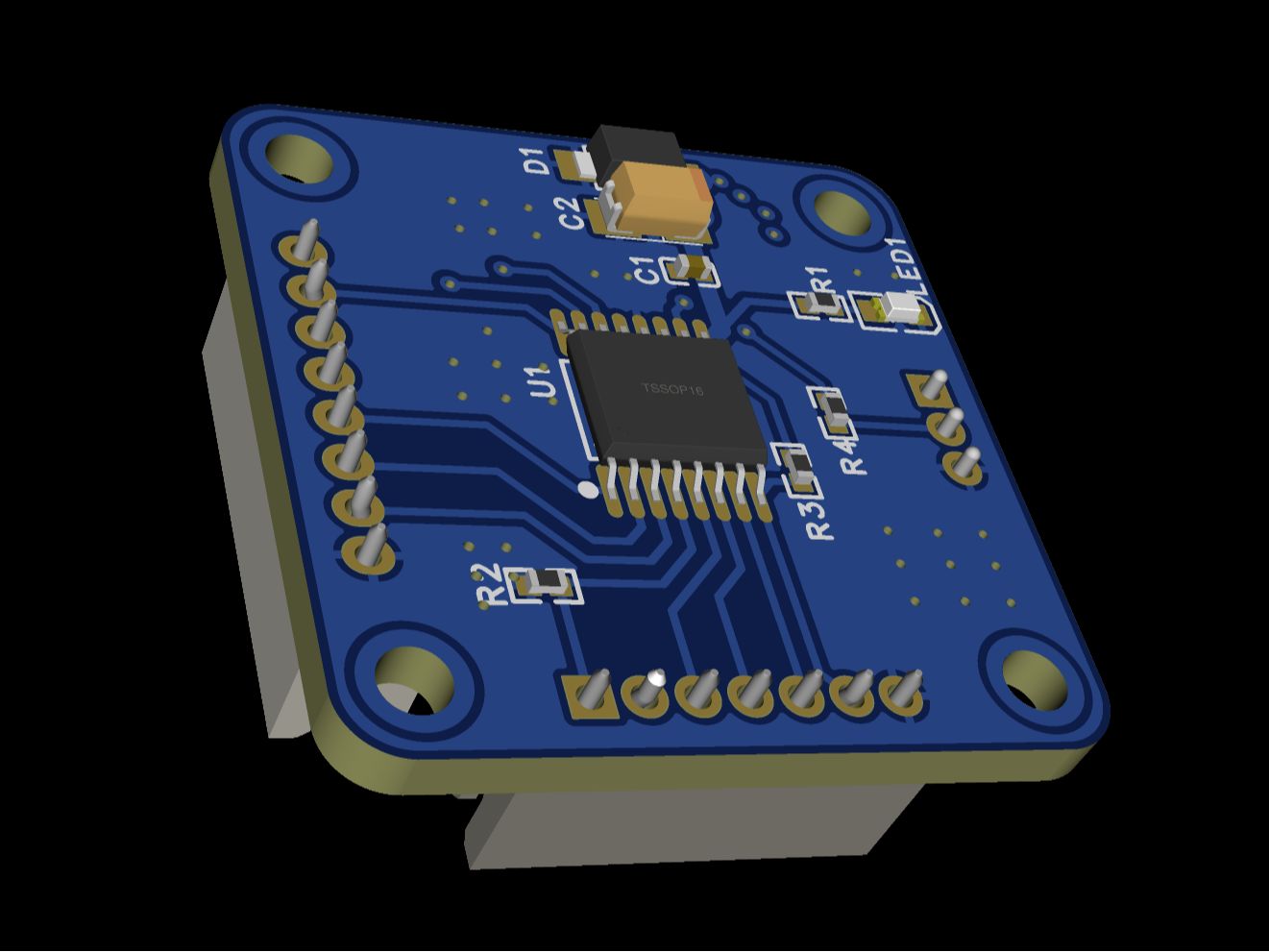

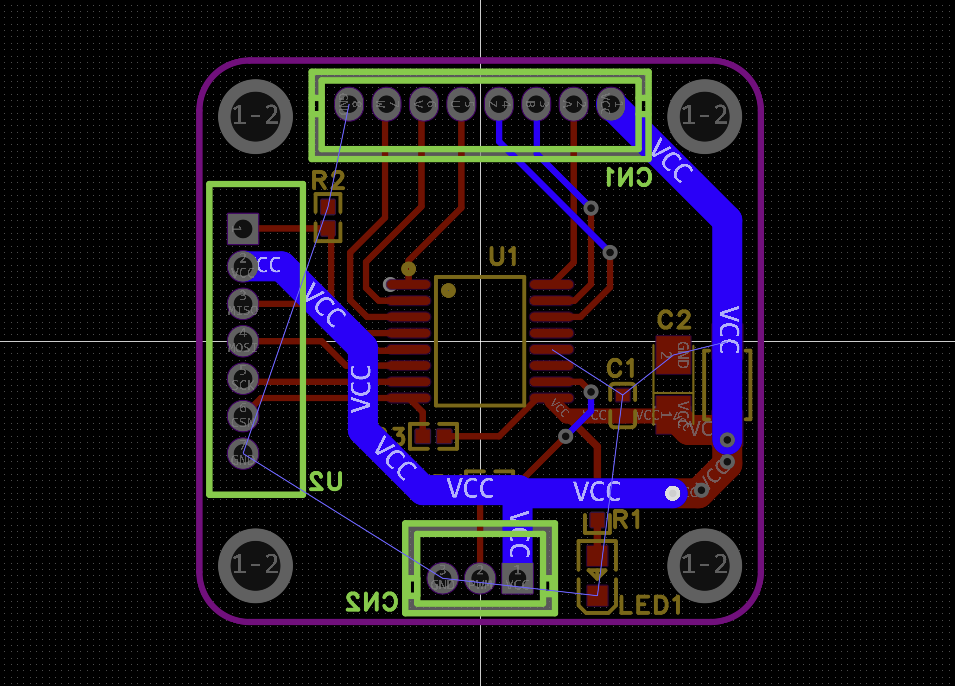

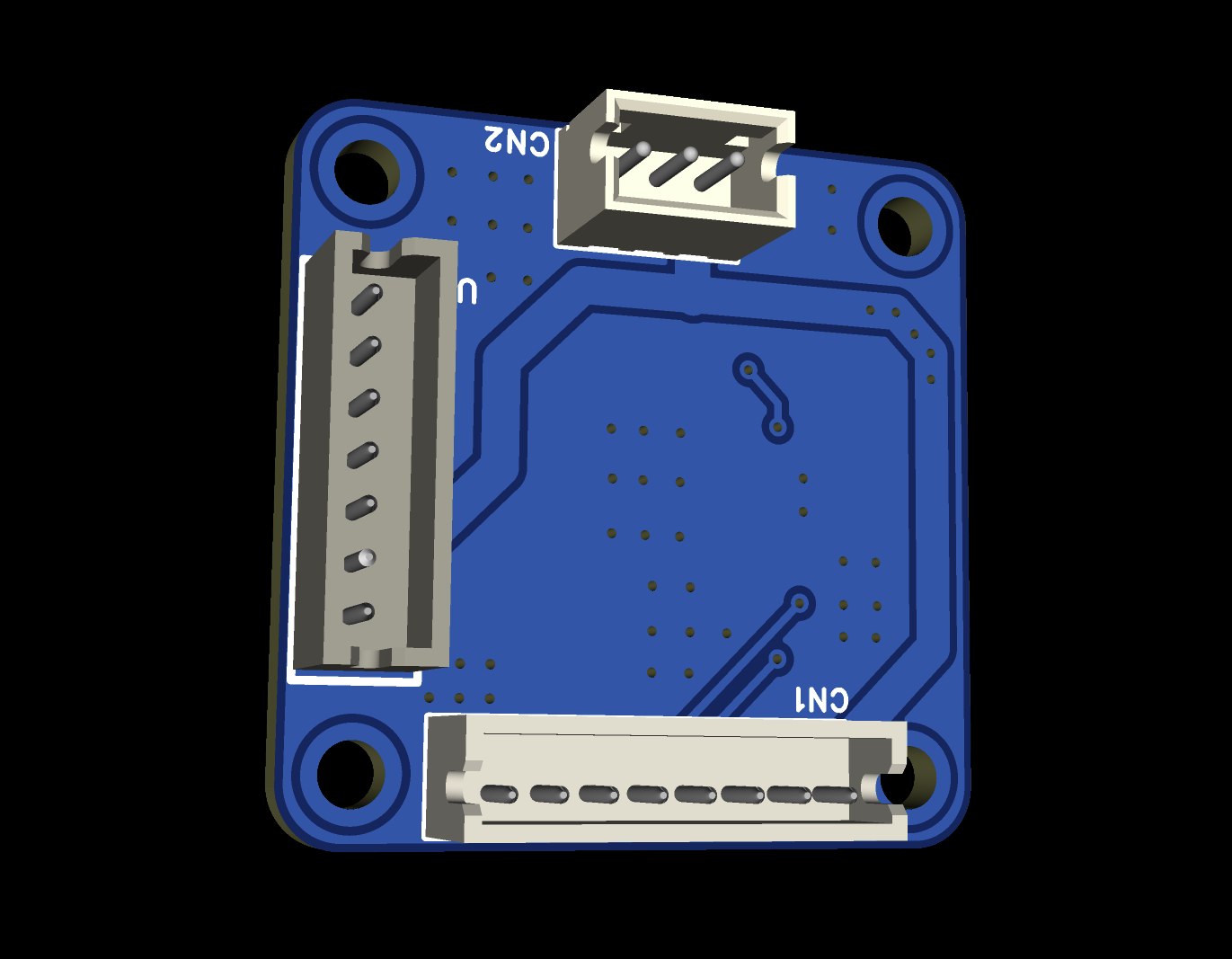

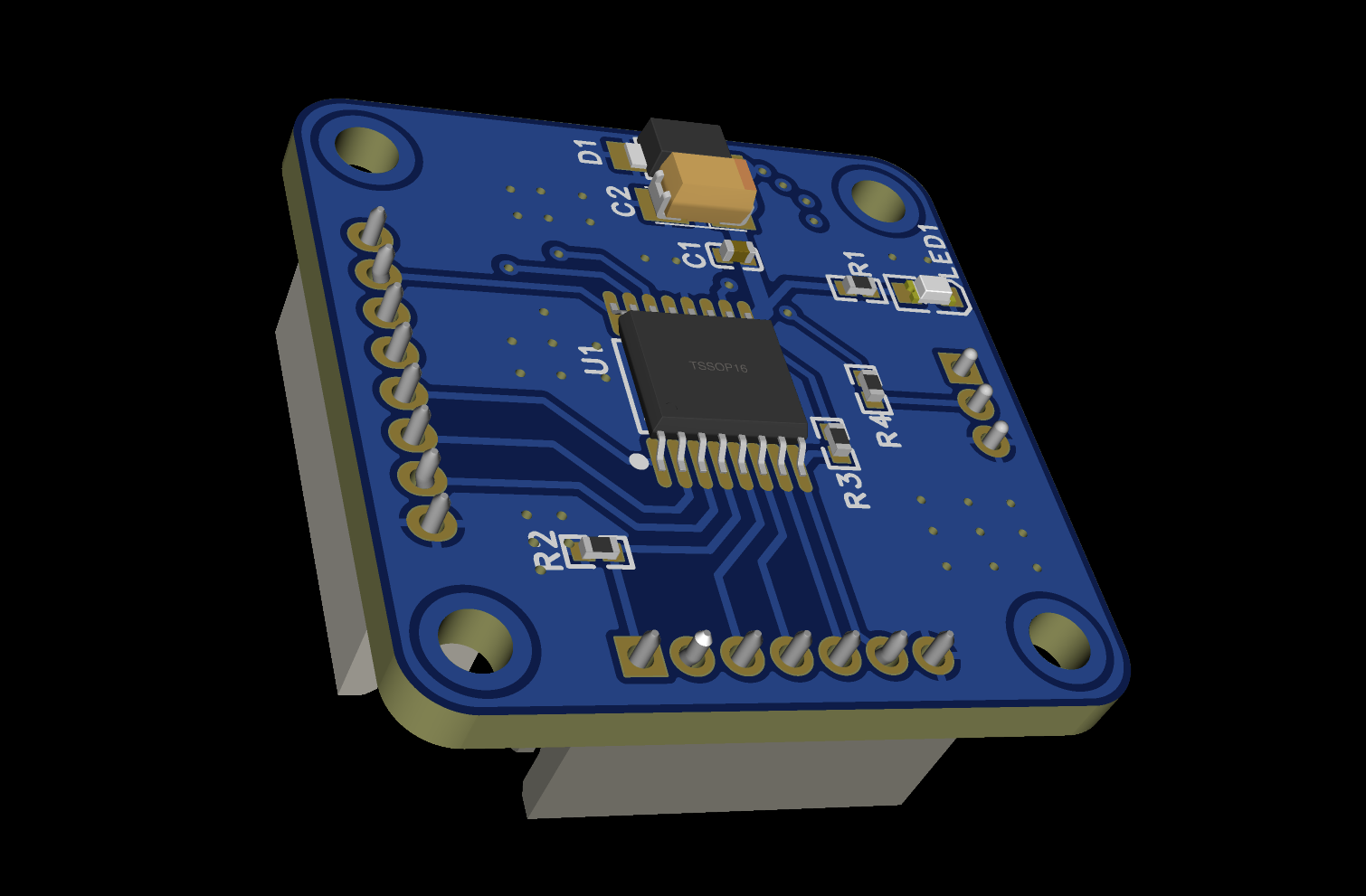

画MT6835模块PCB

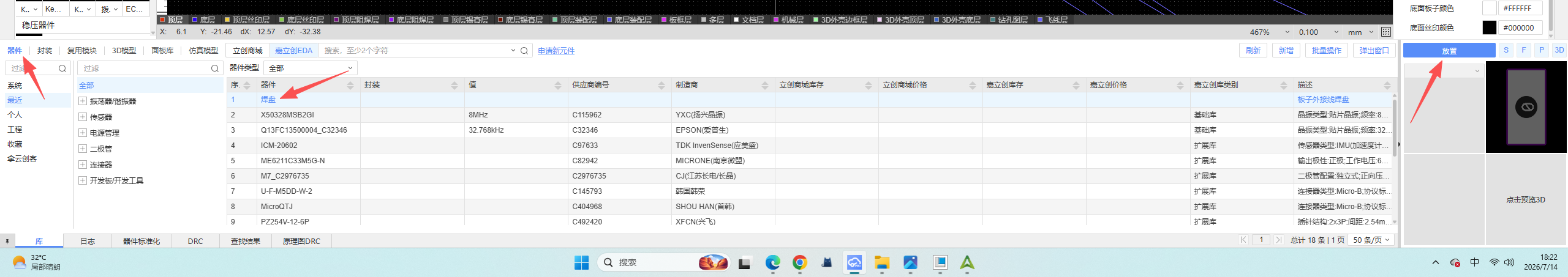

查资料

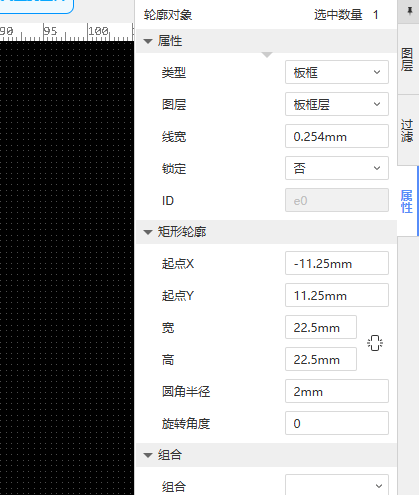

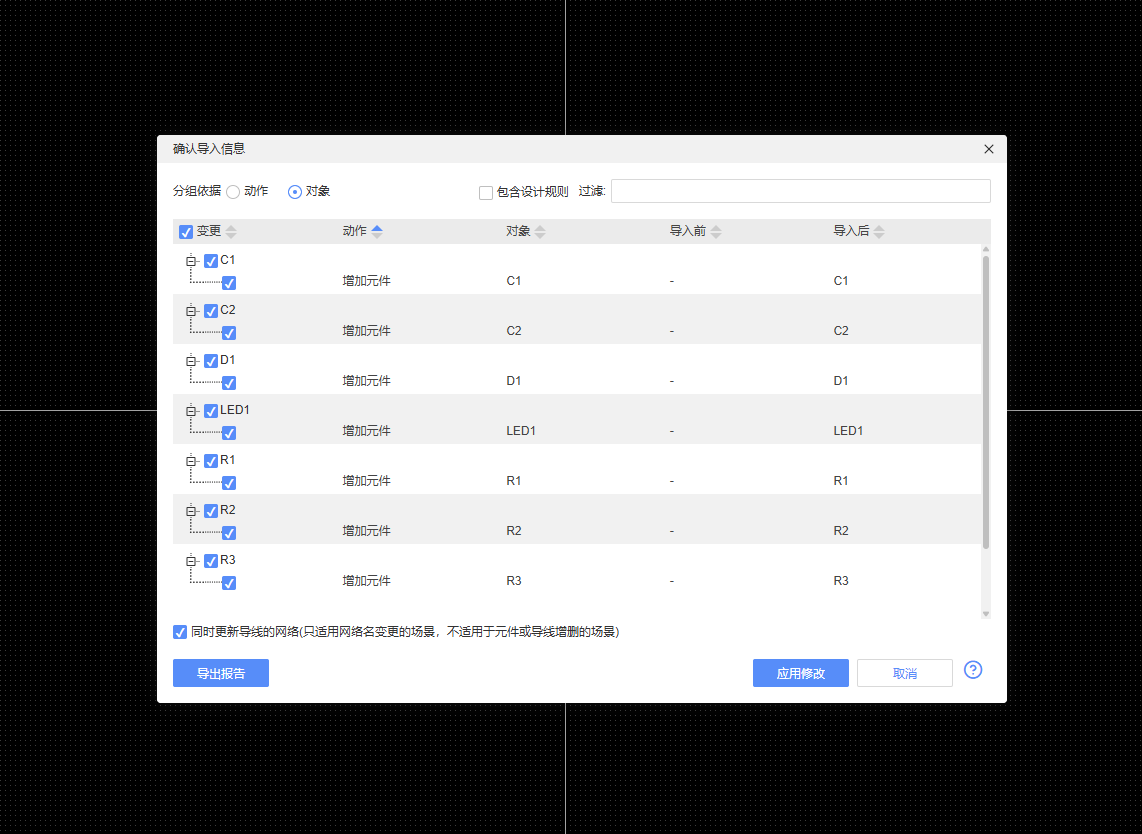

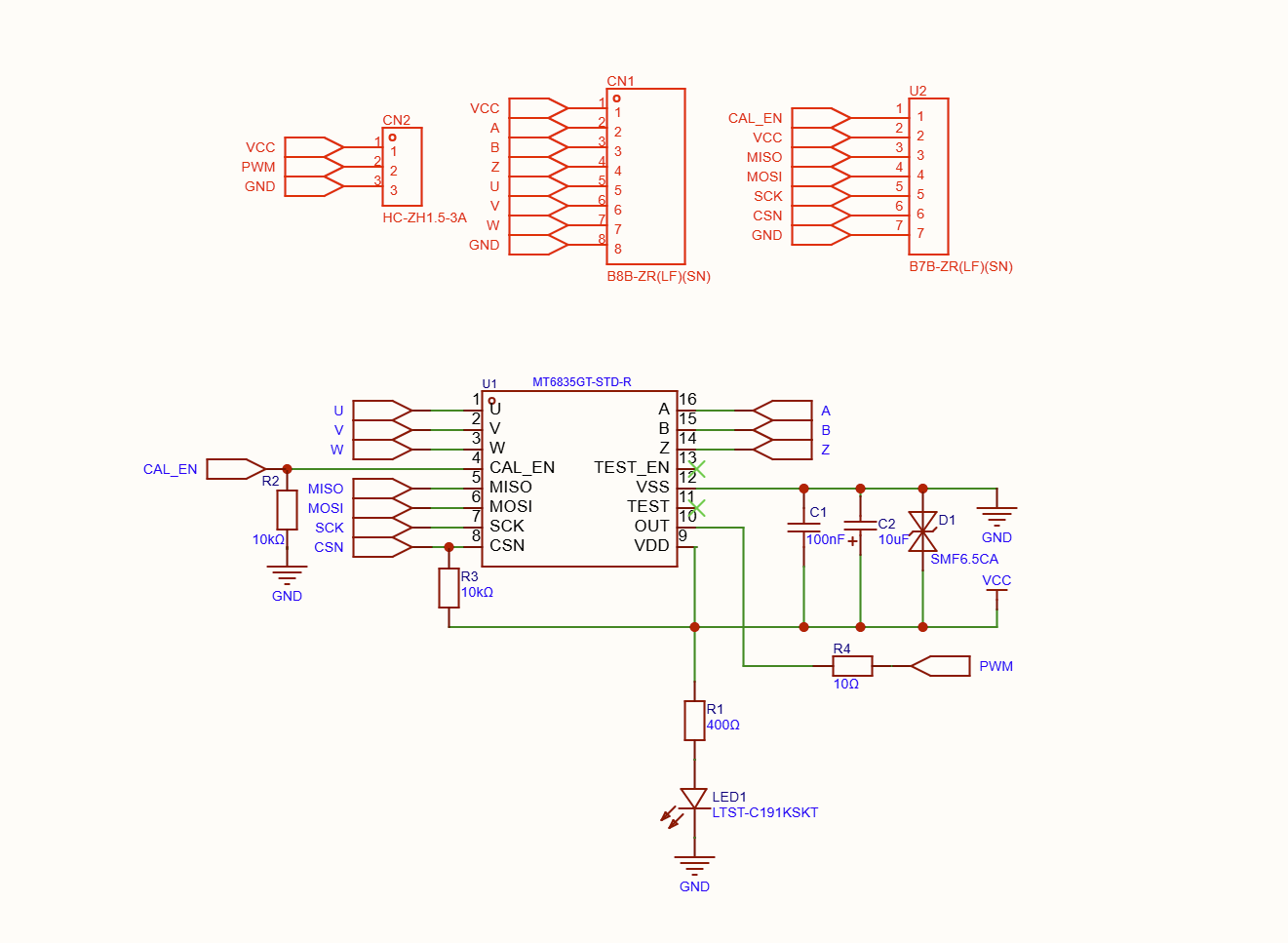

原理图画好后，点击设计-----从原理图导入变更，再点应用修改。先画板框，这里初步定为边长为22.5毫米的正方形，点击放置板框矩形，在坐标系中先拖拉出一个正方形来，然后在右边的属性中根据边框要求修改参数。

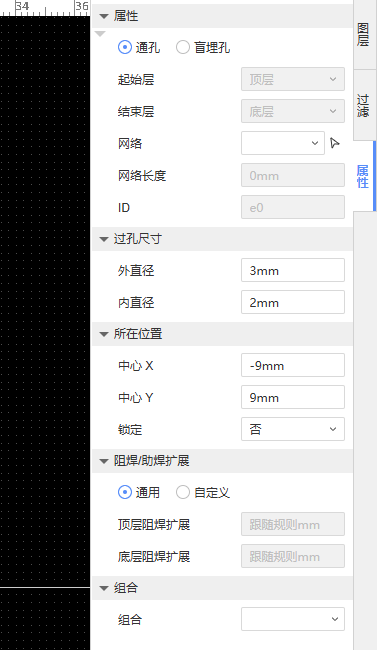

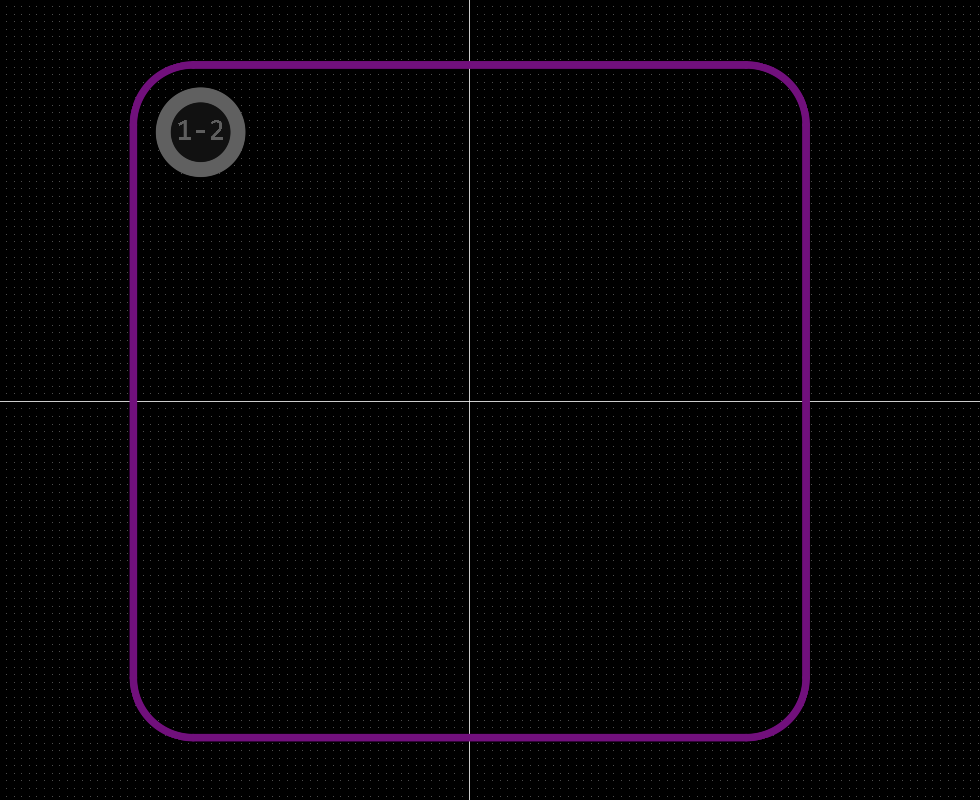

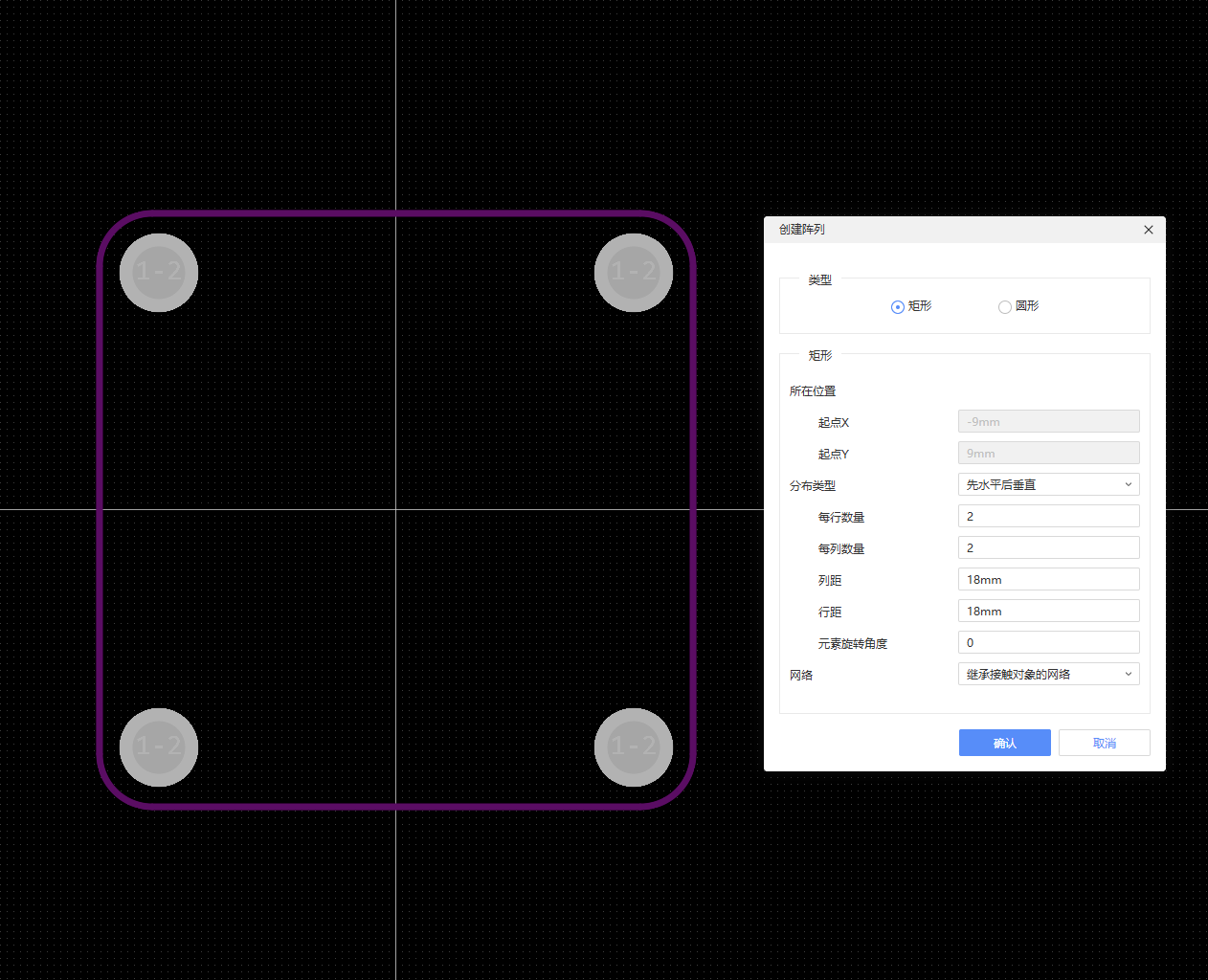

先点击放置--过孔在一个角上，然后右边属性中根据板框布局修正位置，最后点击编辑---阵列对象，修改参数确定。

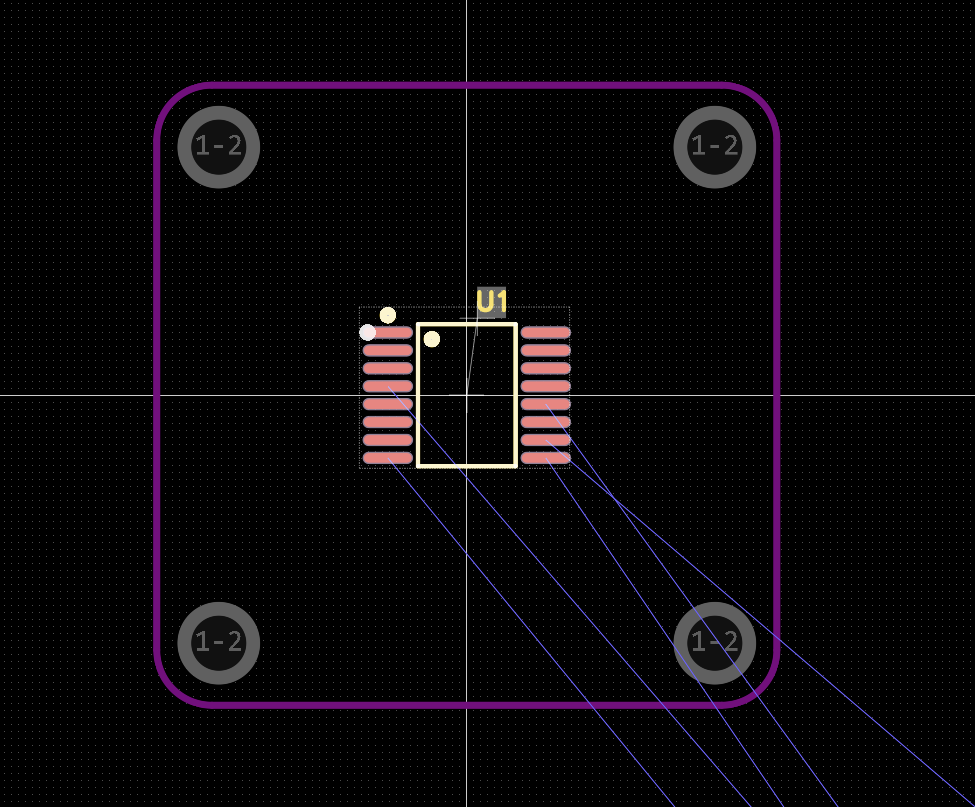

先把主芯片拖拽的中心大概位置，然后在右边属性栏修改中心X中心Y都为0，按空格调整为需要的方向即可。

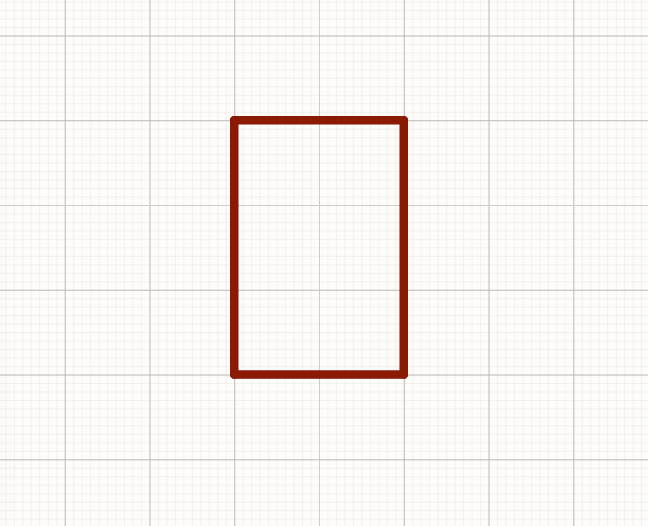

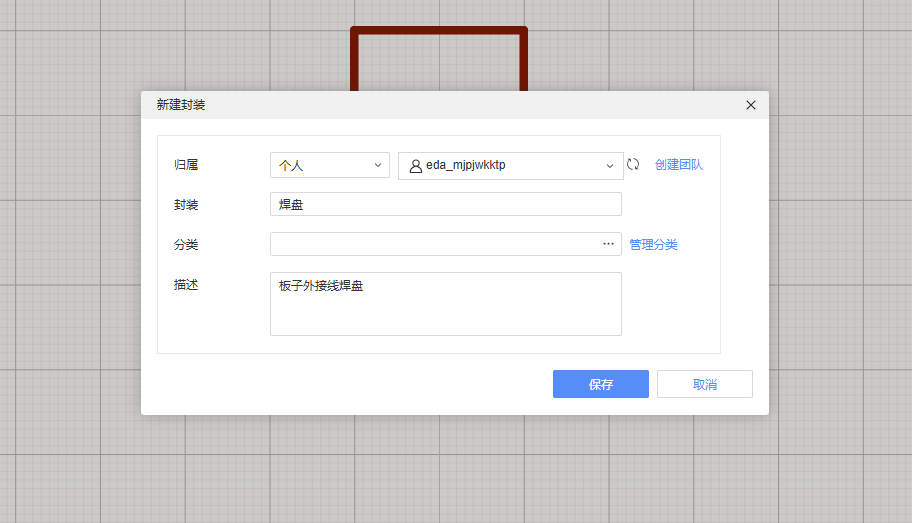

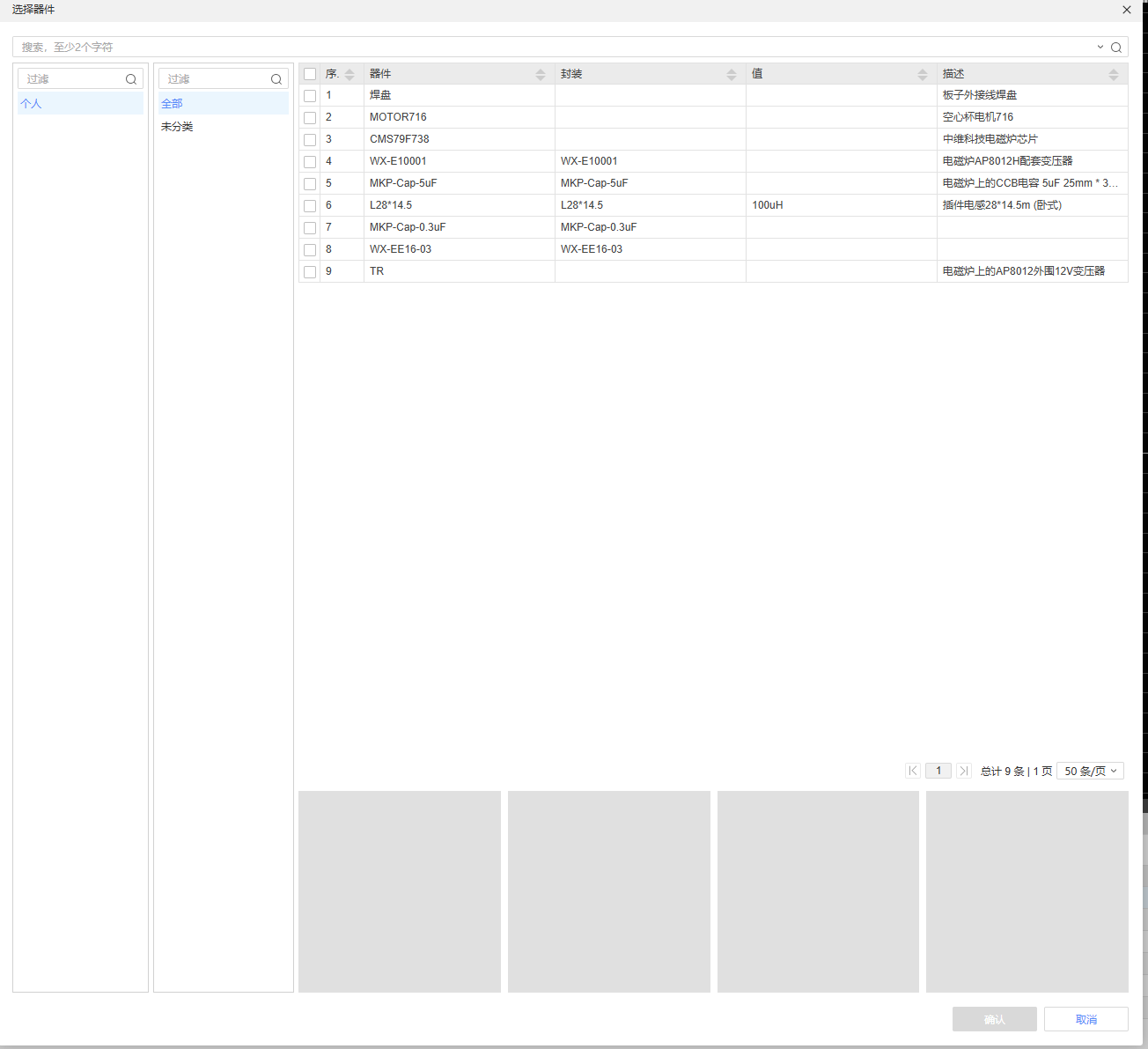

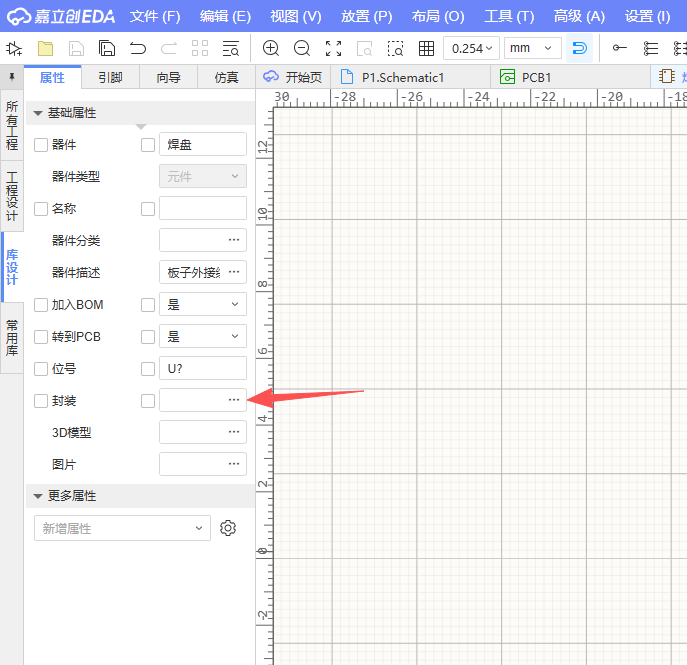

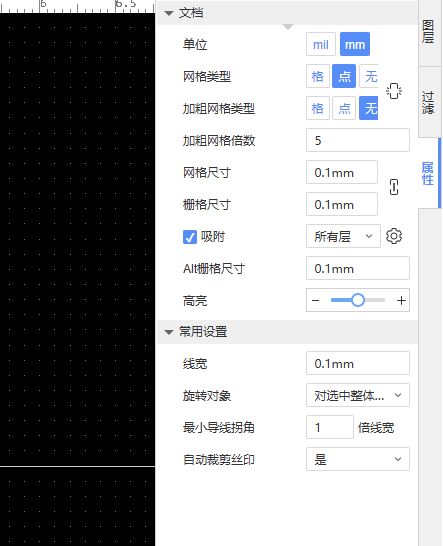

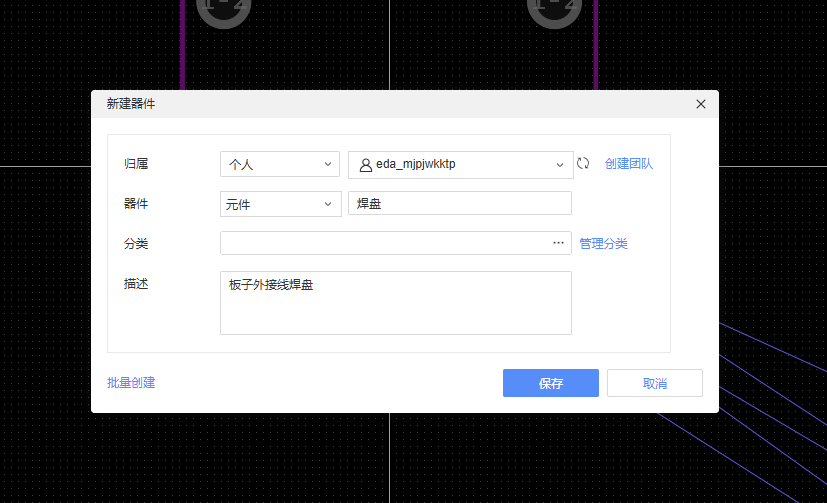

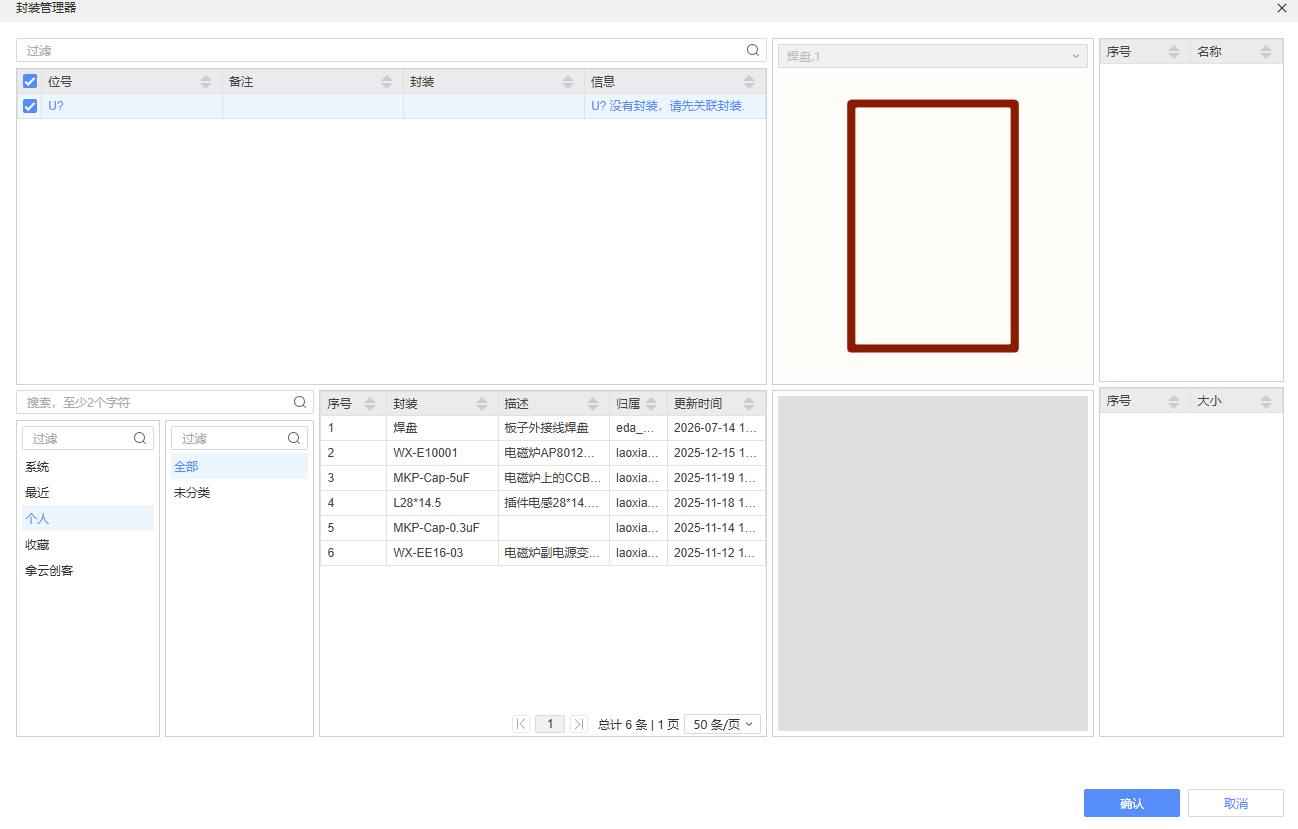

因为这个板子比较小，引脚又比较多，所有自己封装了一个比较小的焊盘。新建--元件，随便画一个长方形，这是在原理图中显示的，新建---封装，在右面属性中修改网格栅格尺寸，以便它的倍数能达到你想要的封装尺寸，然后画封装，然后在画的封装上右键转为焊盘，属性图层选择多层。然后返回元件的界面，关联你新建的封装，然后再切换到封装，在下面的封装栏里右键封装（焊盘）关联到已有器件，这样就完成了。

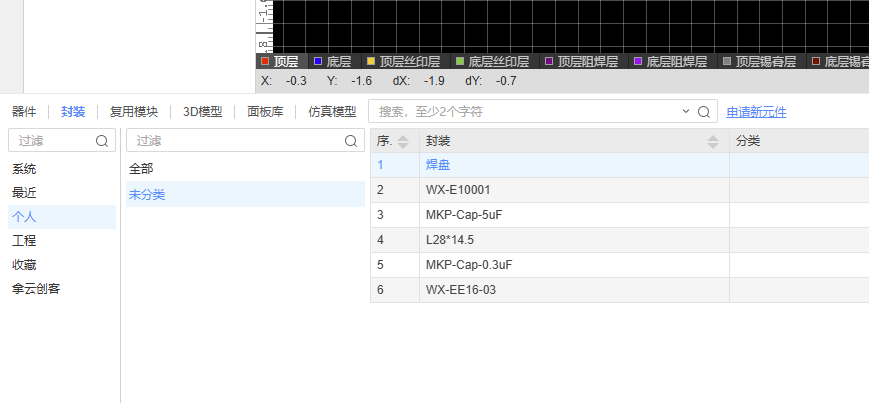

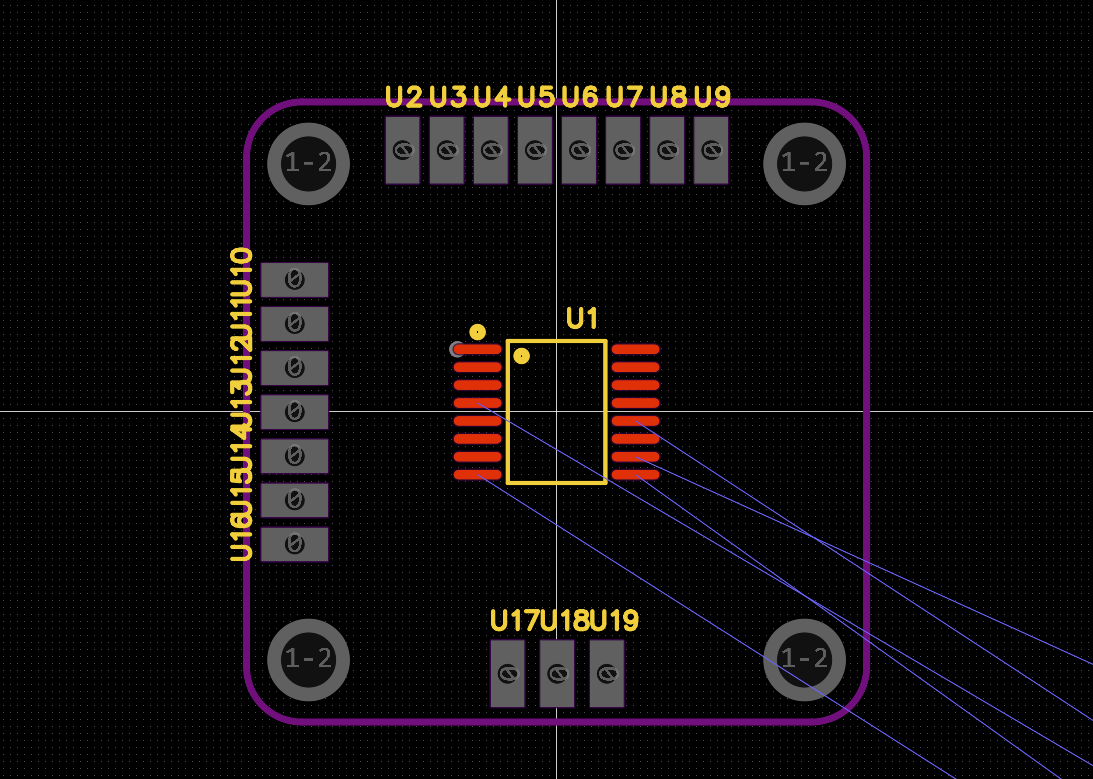

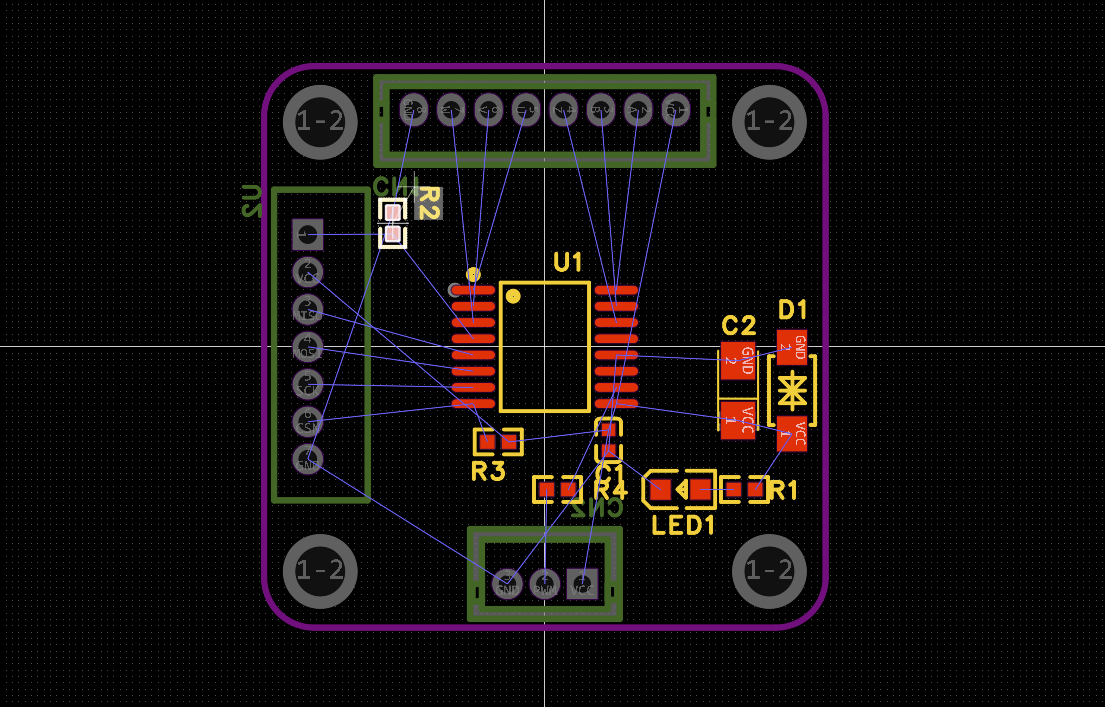

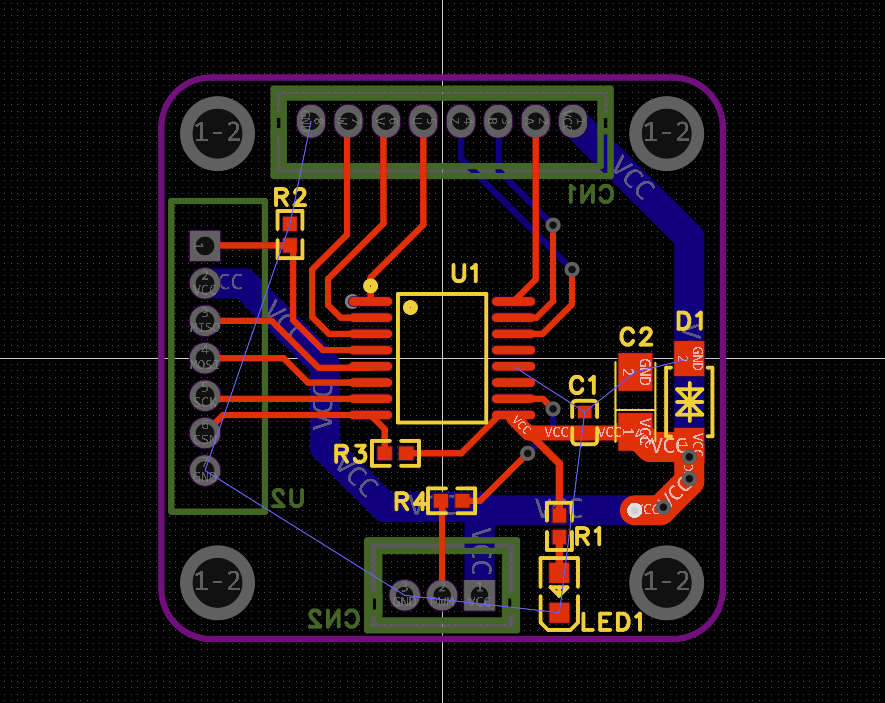

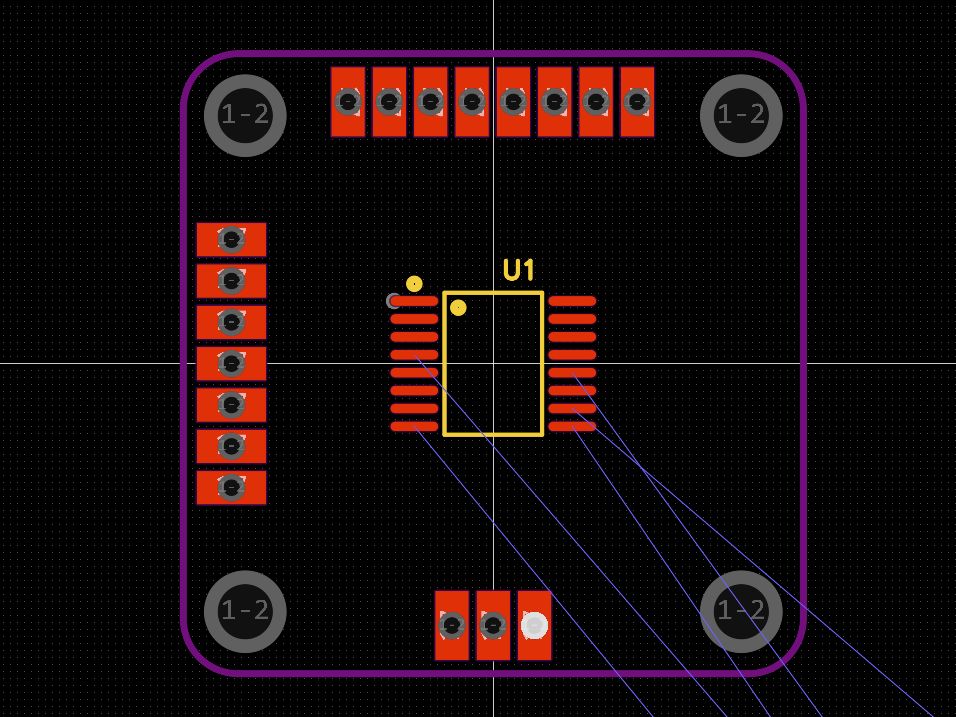

打开你的PCB界面，在下方选择你新建的焊盘--放置，并且调整它们的位置。
