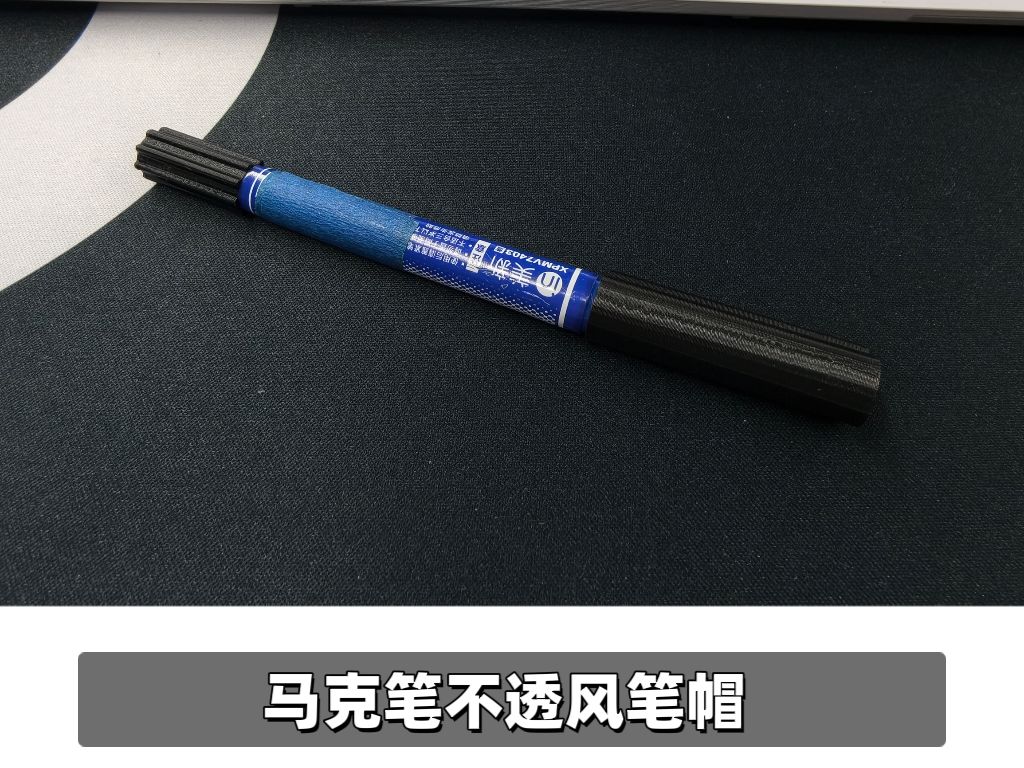

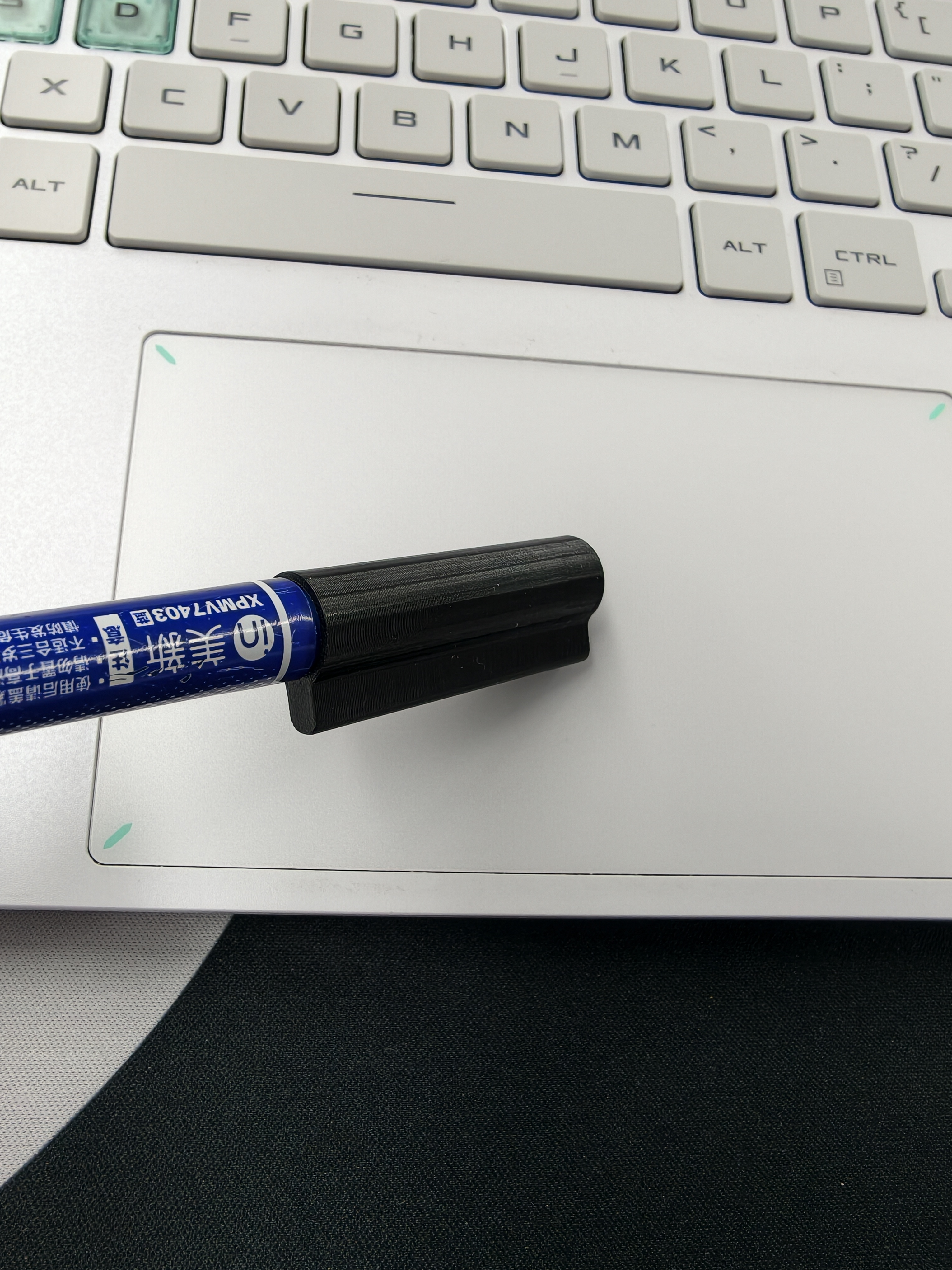

马克笔不透风笔帽

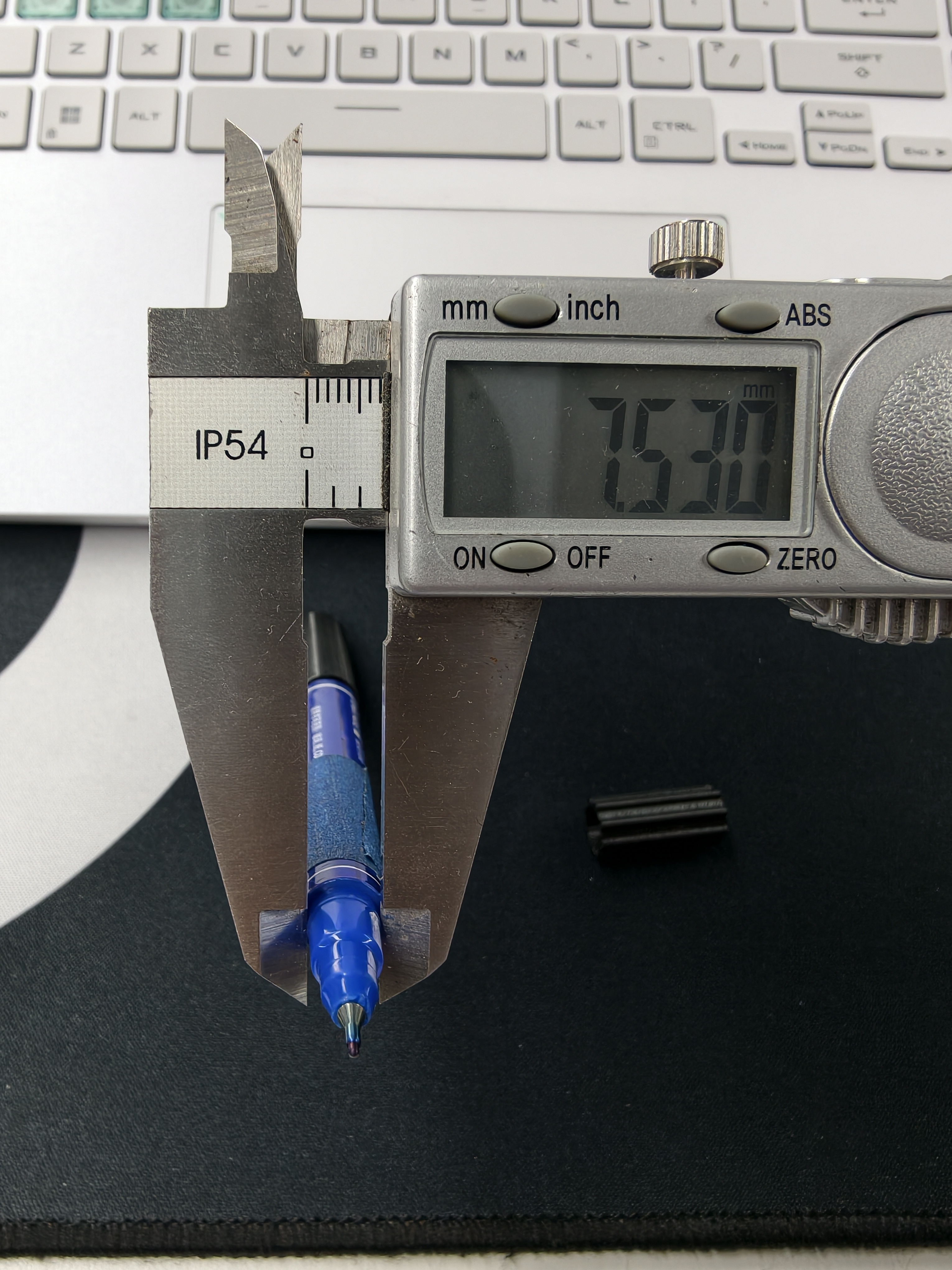

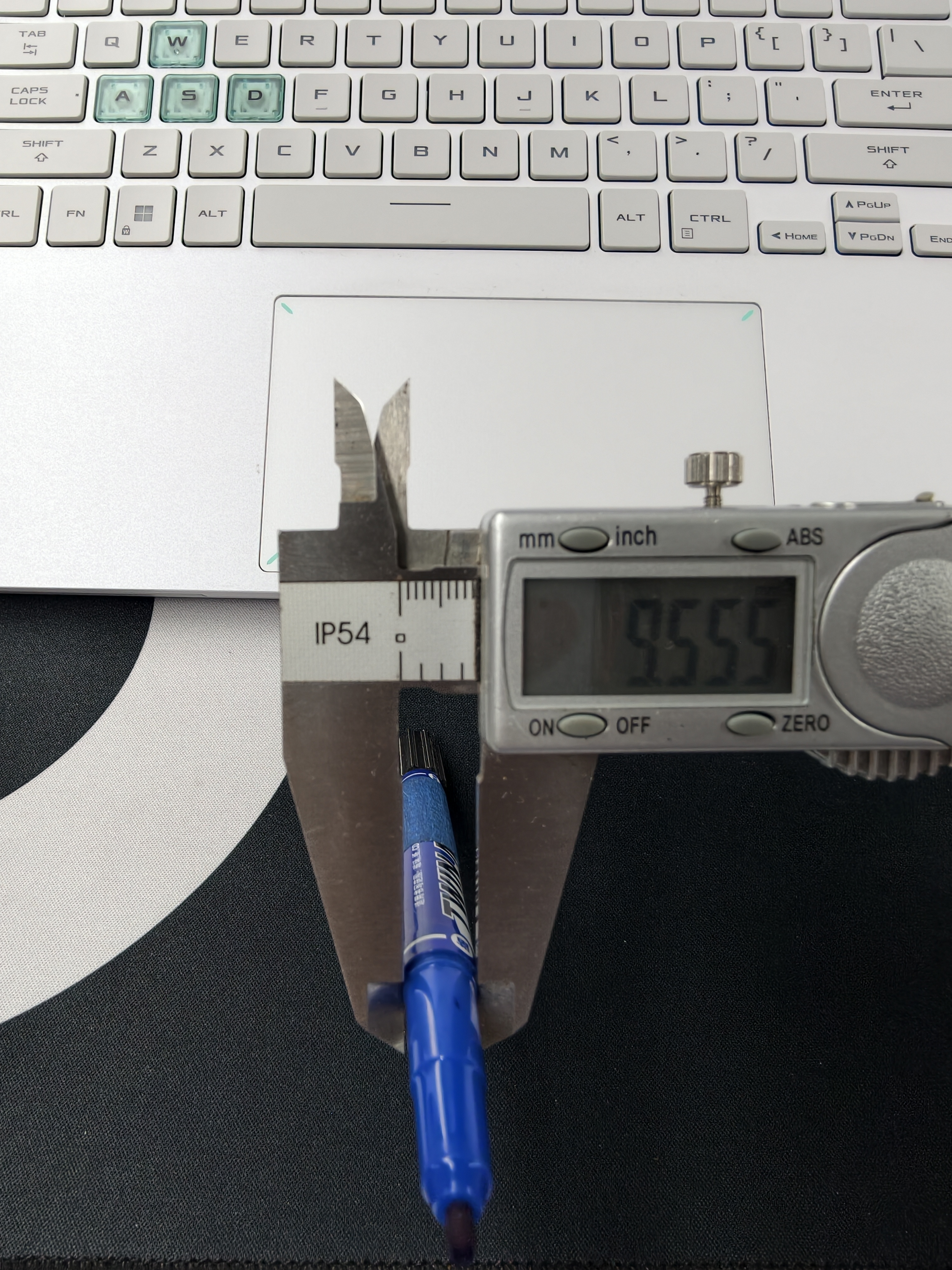

注意记录测量尺寸，且长度需要预留间隙。

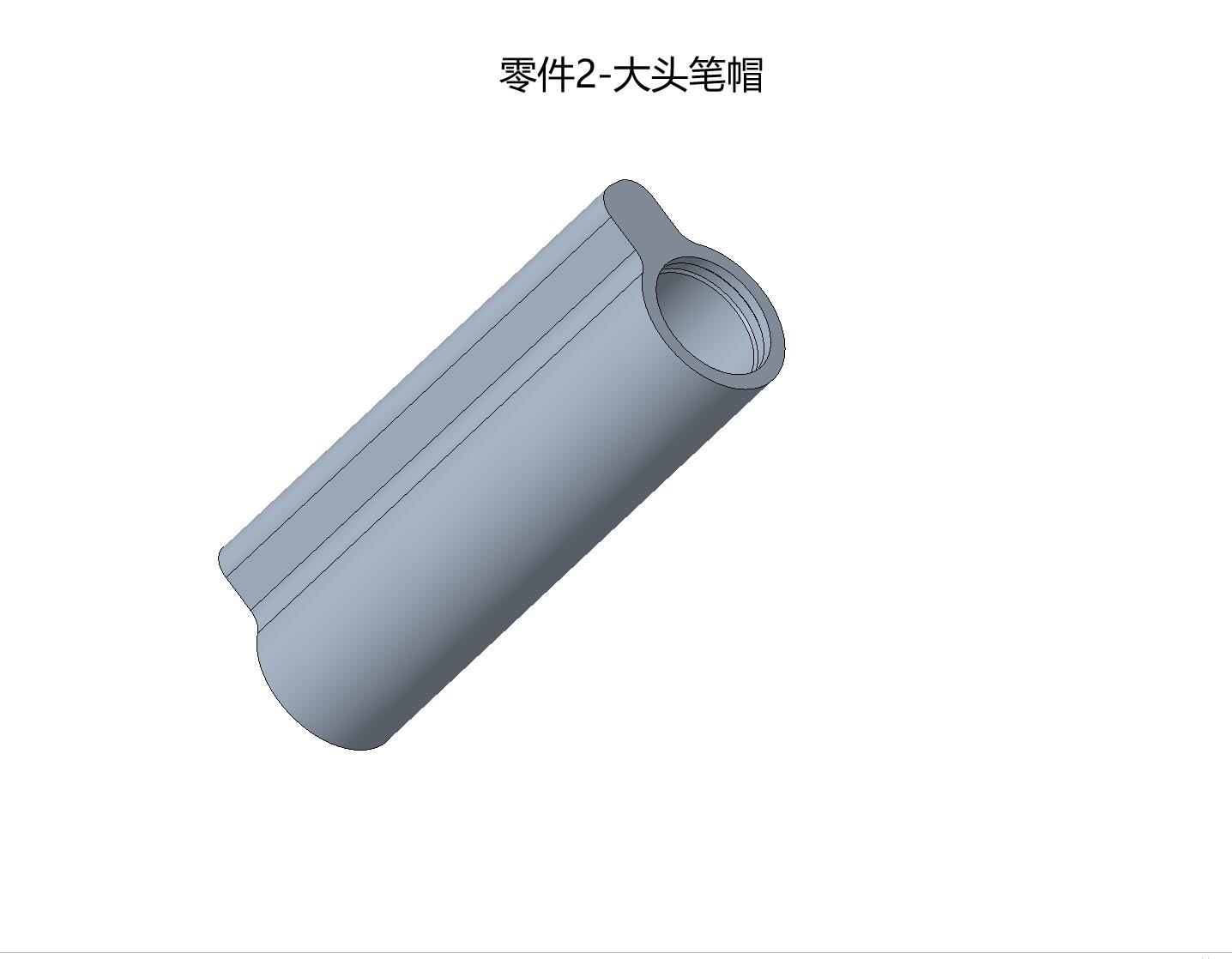

本次共2个需要建模的零件，一个是马克笔0.5mm的小笔帽，另一个是大头1mm的大笔帽

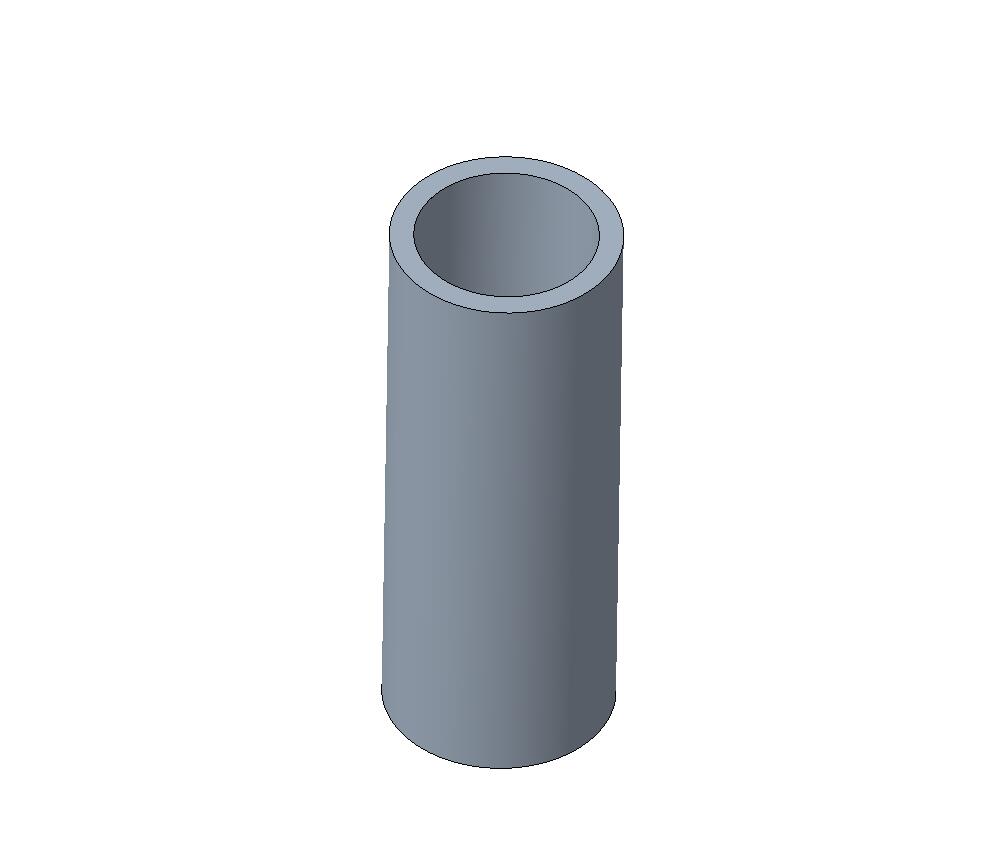

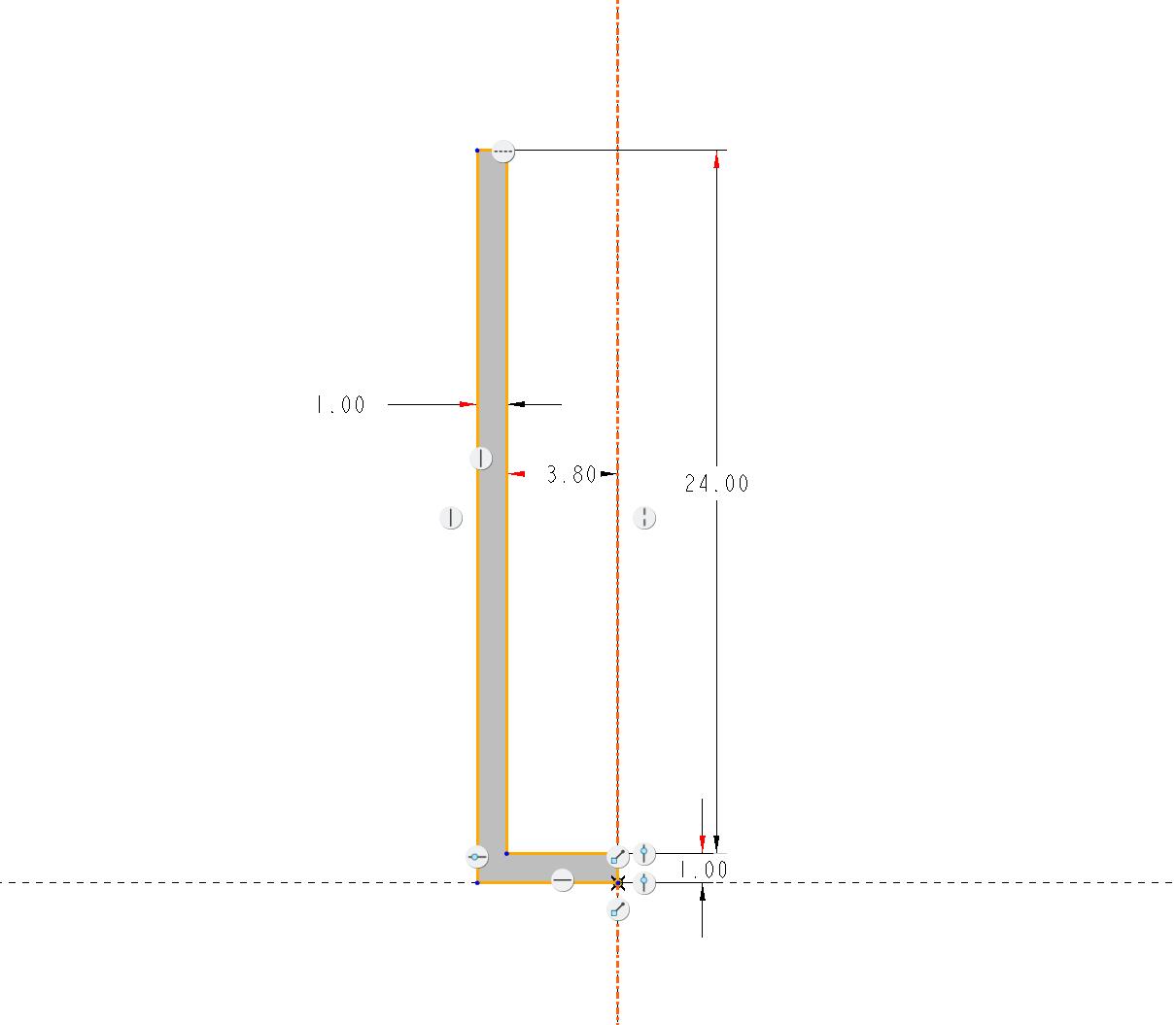

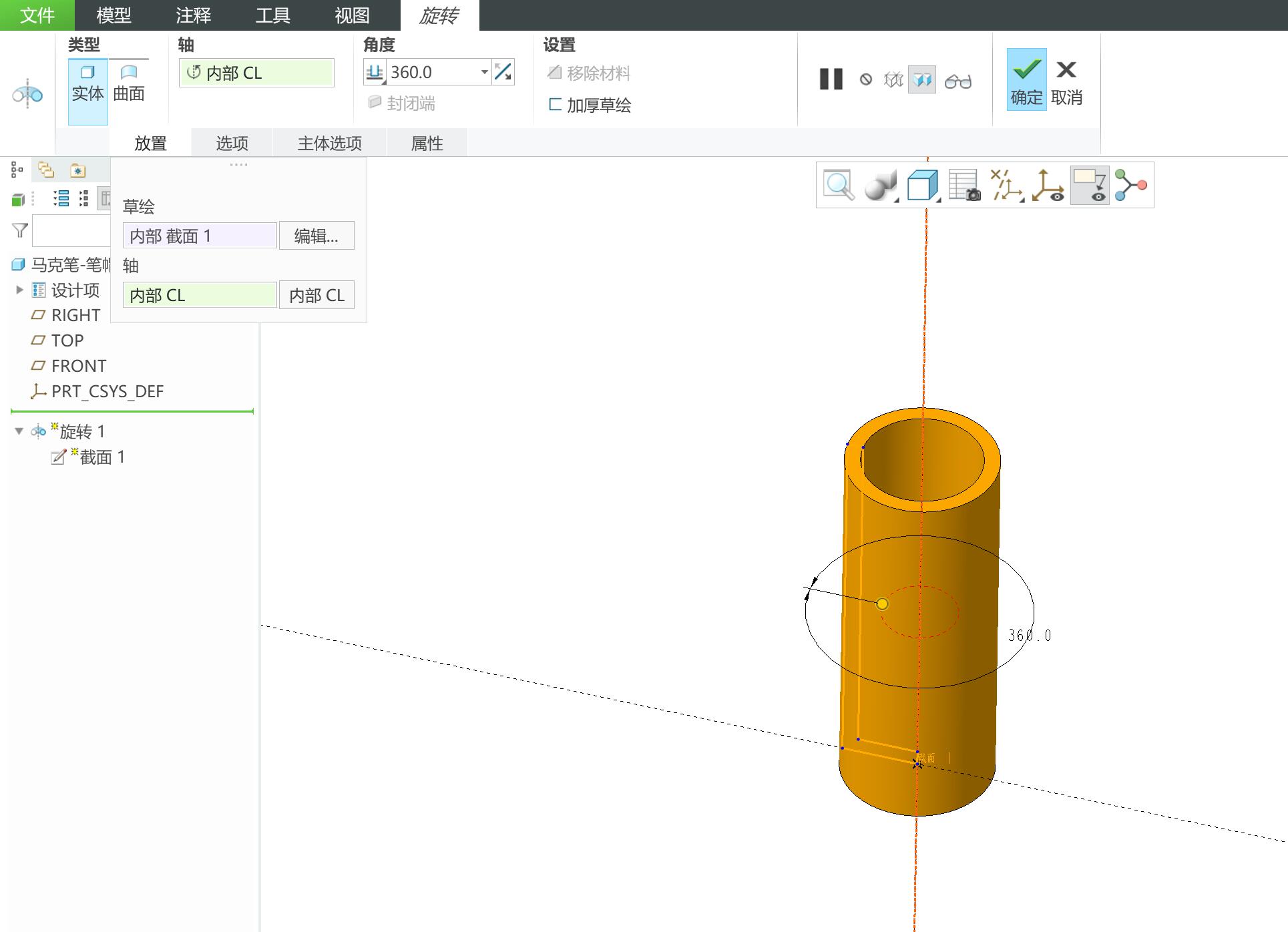

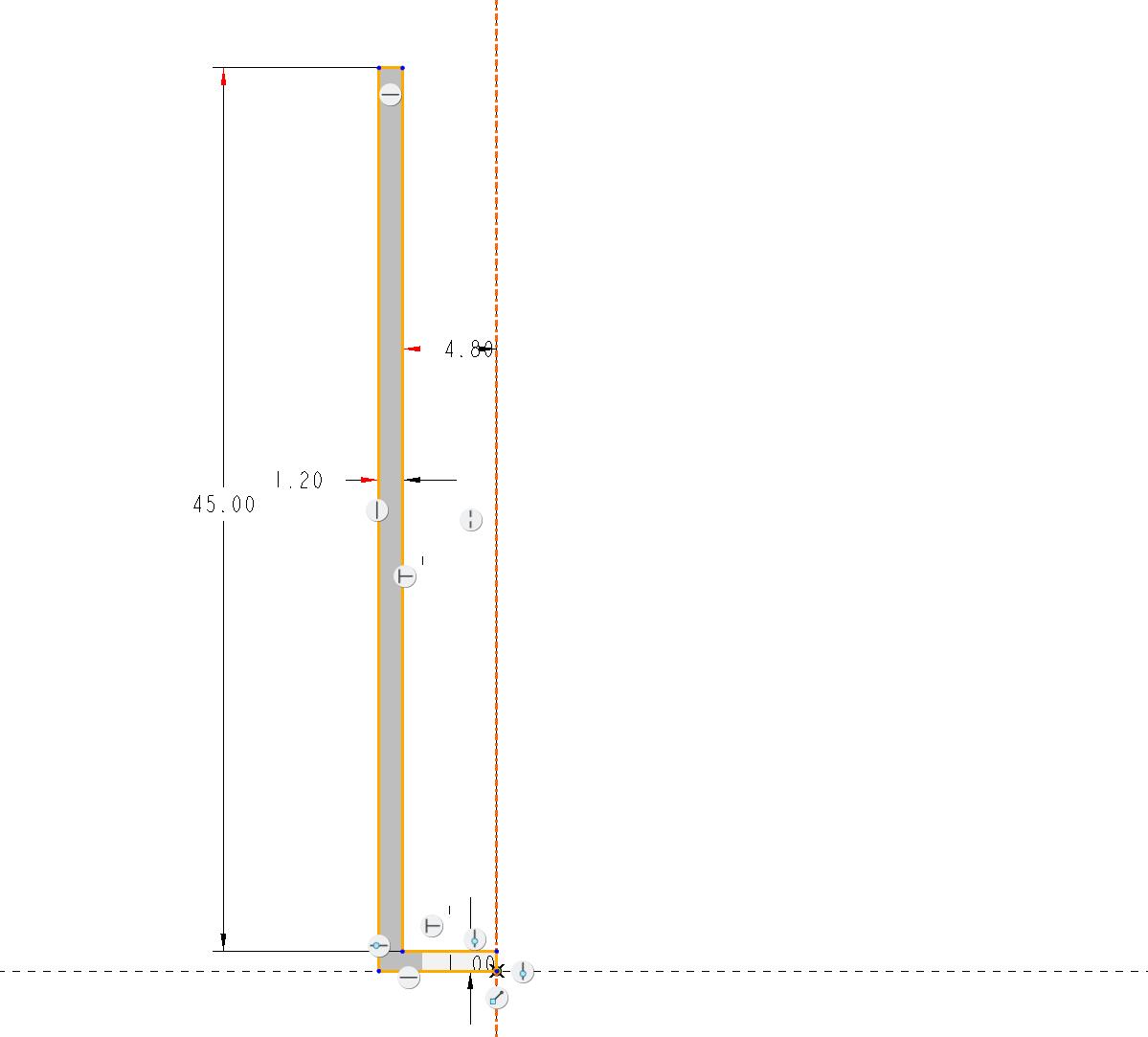

1. 选择FRONT 平面，使用旋转命令进行基础外观草图
2. 壁厚为1mm

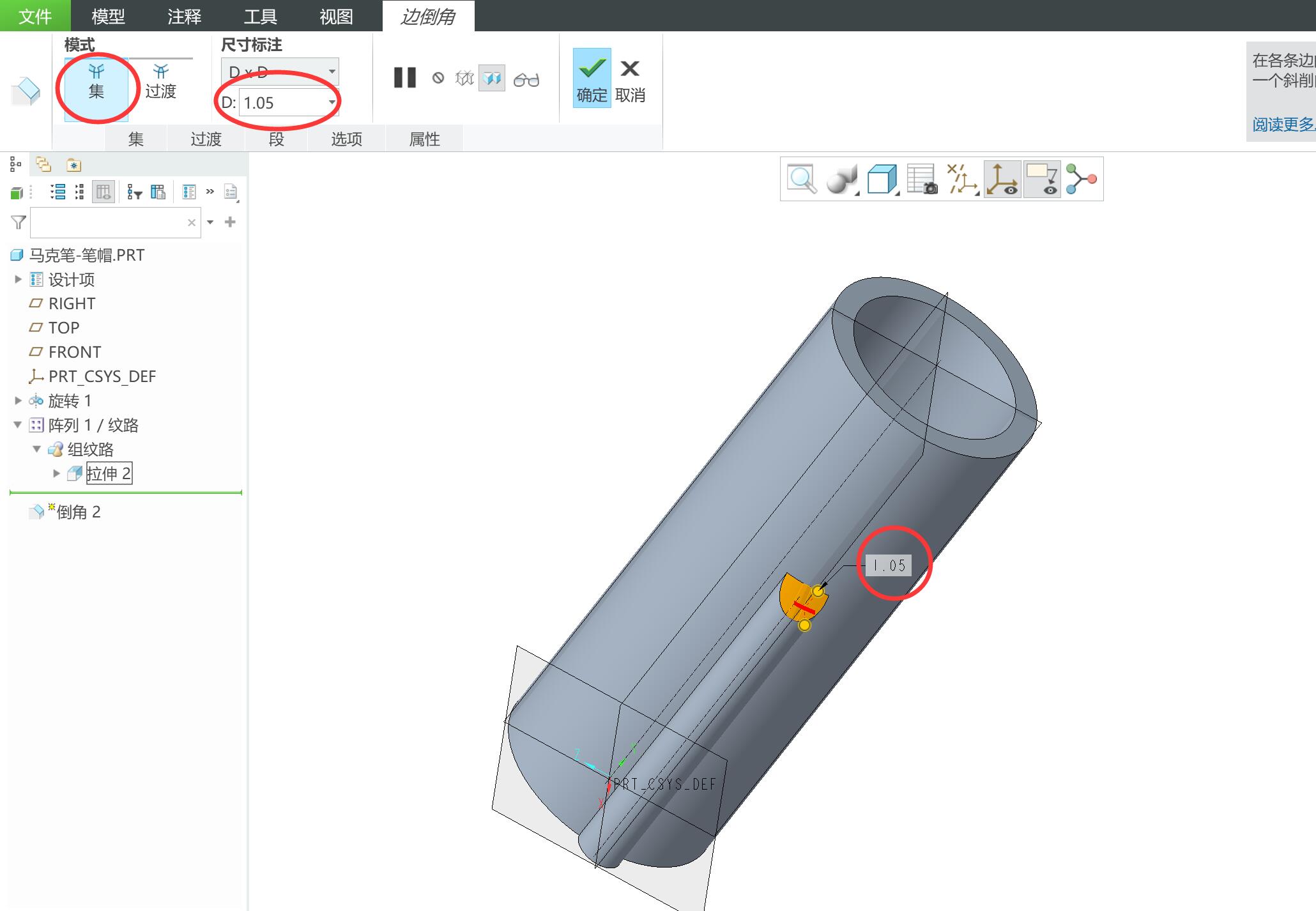

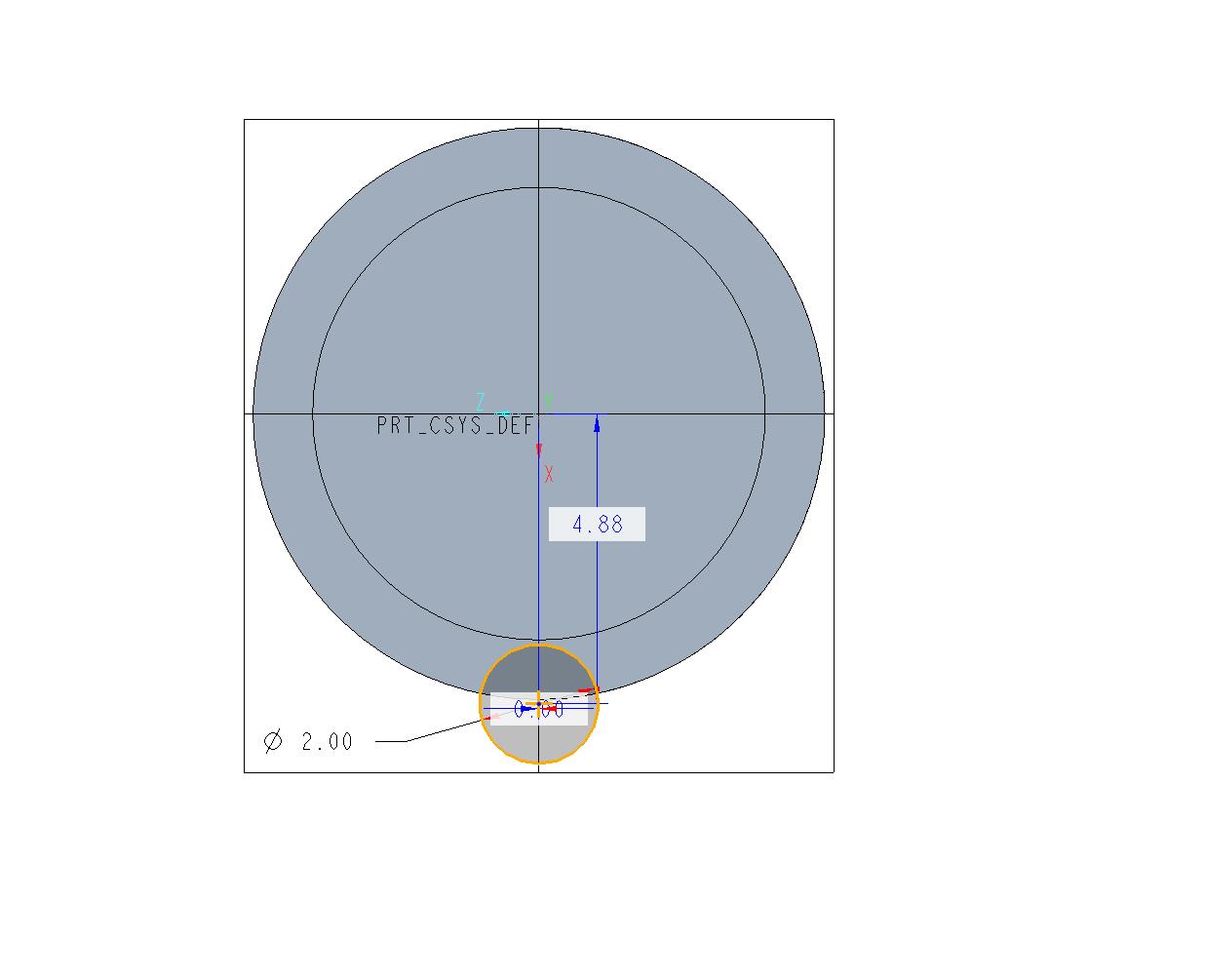

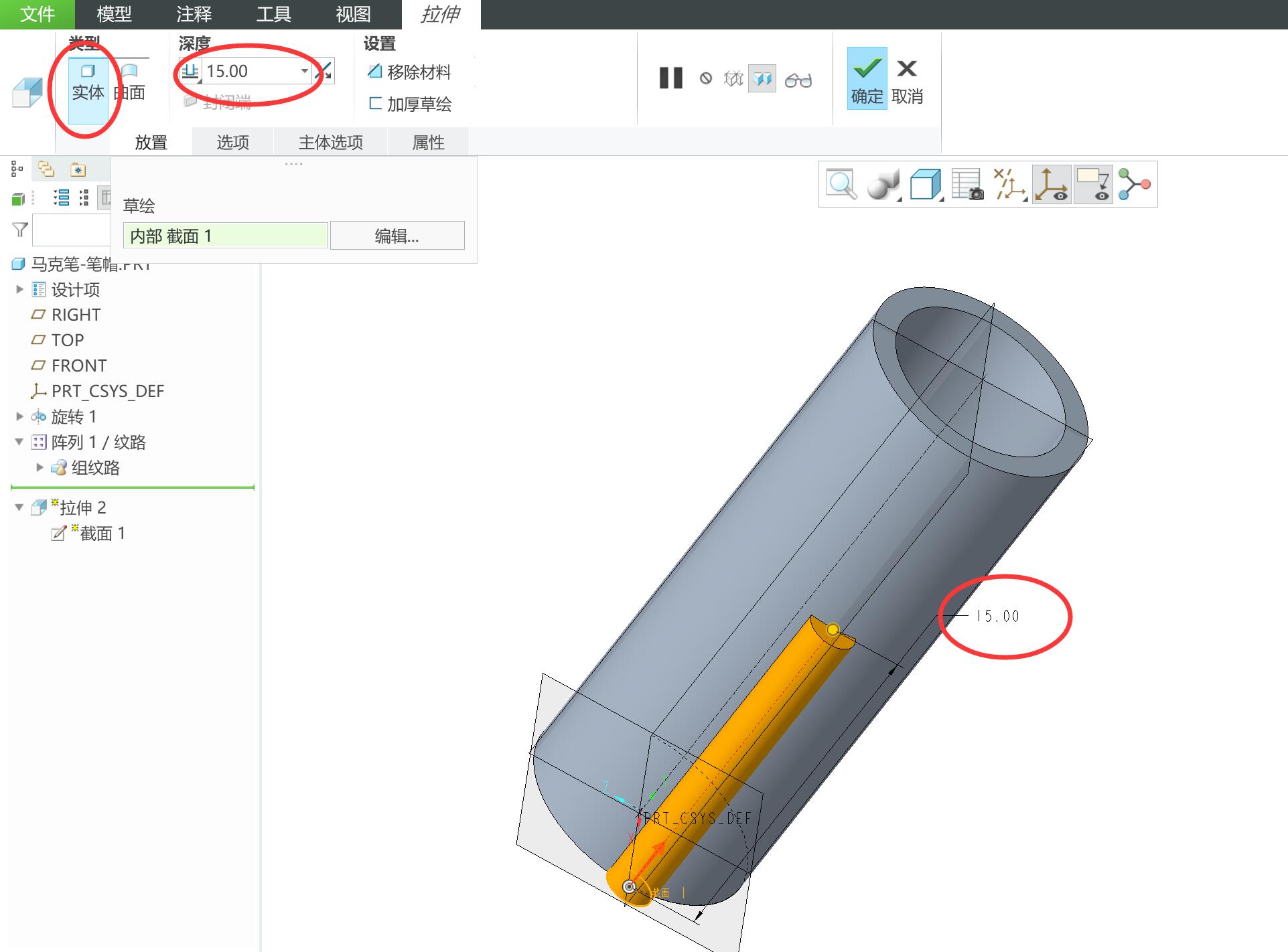

1. 使用拉伸命令，在top平面绘制2mm直径的圆柱，将顶部倒角
2. 将以上两个步骤分组为一组

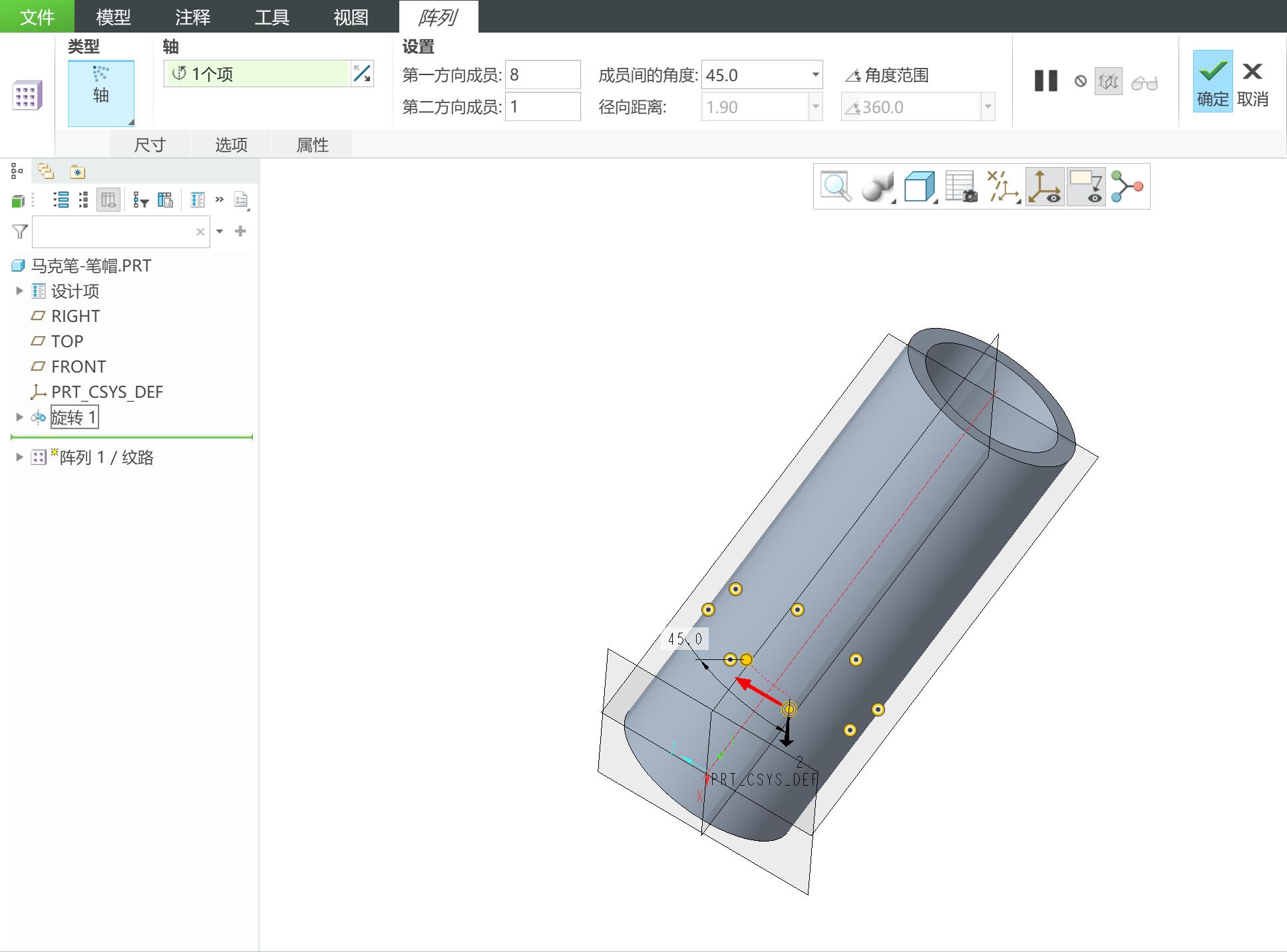

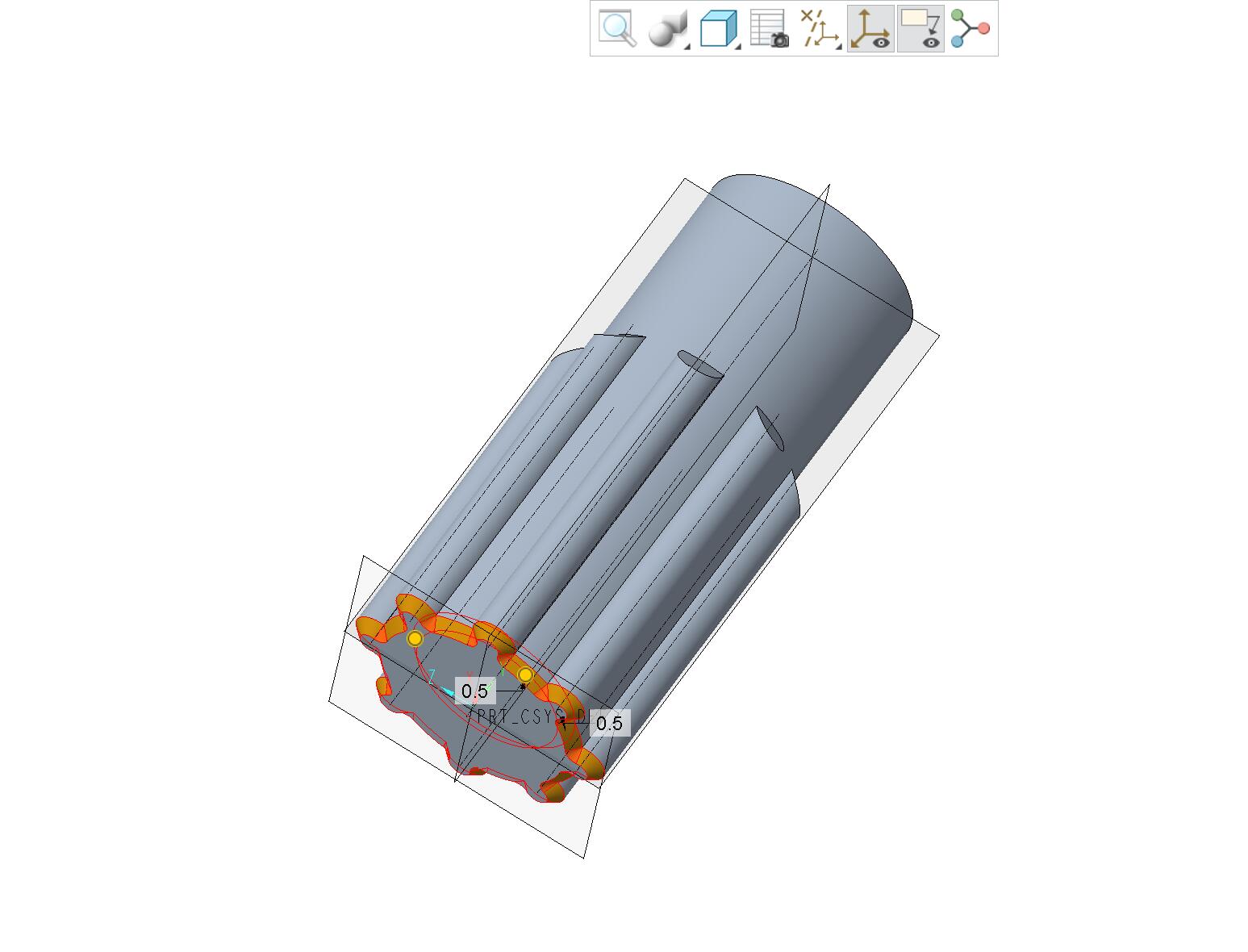

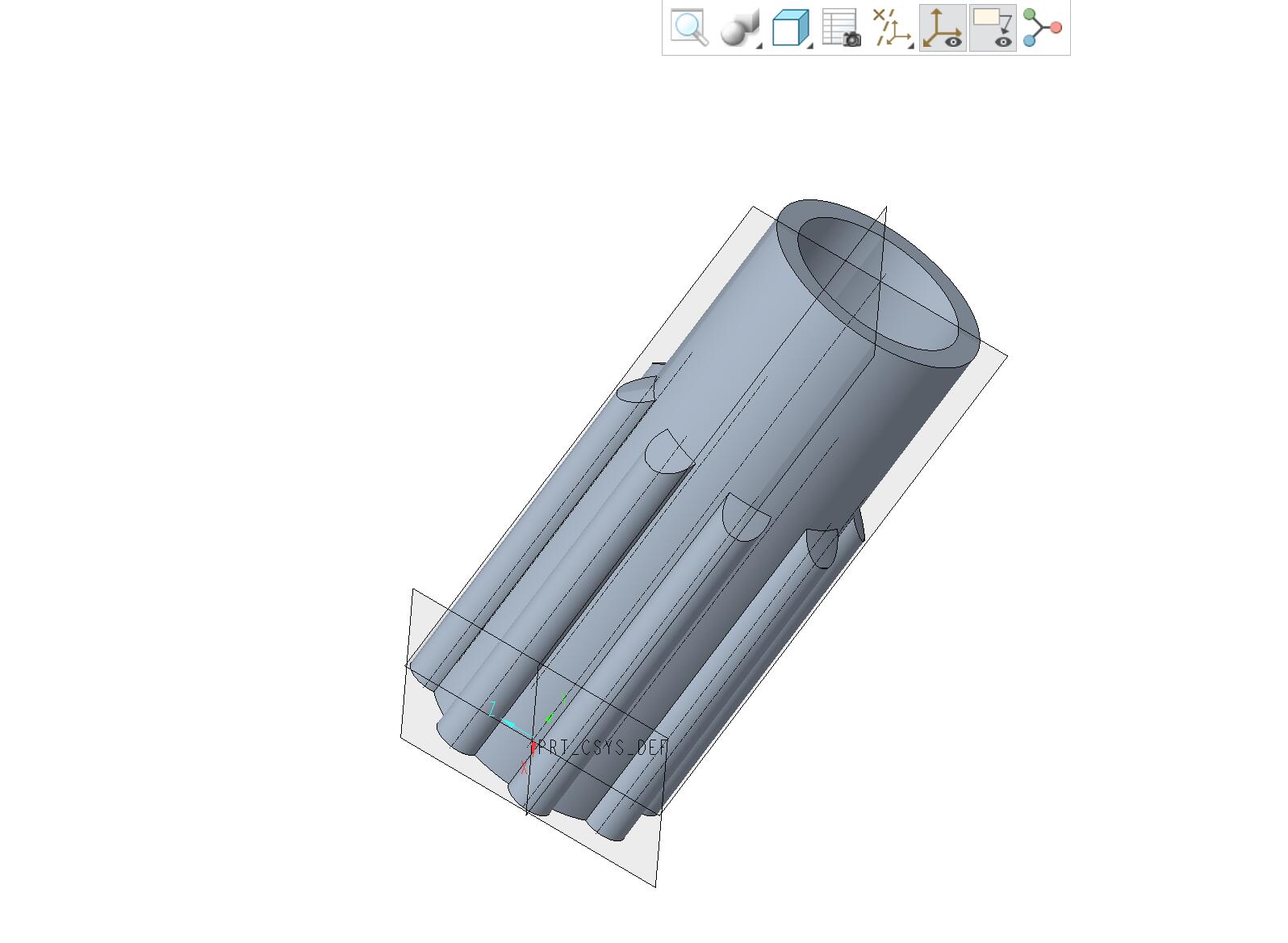

1. 使用阵列命令，将以上分组阵列，参数如图
2. 最后将底部倒角，防止划手

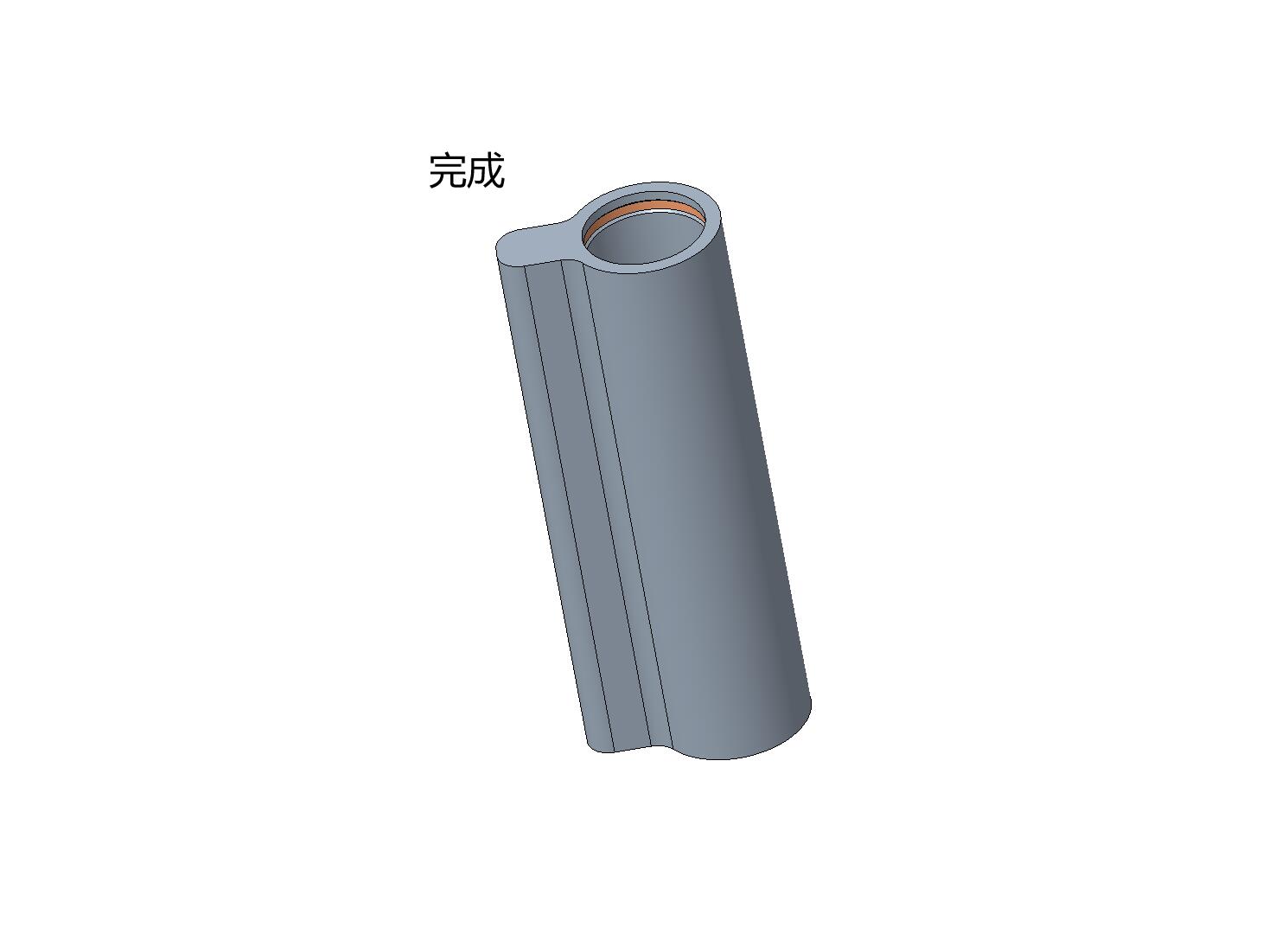

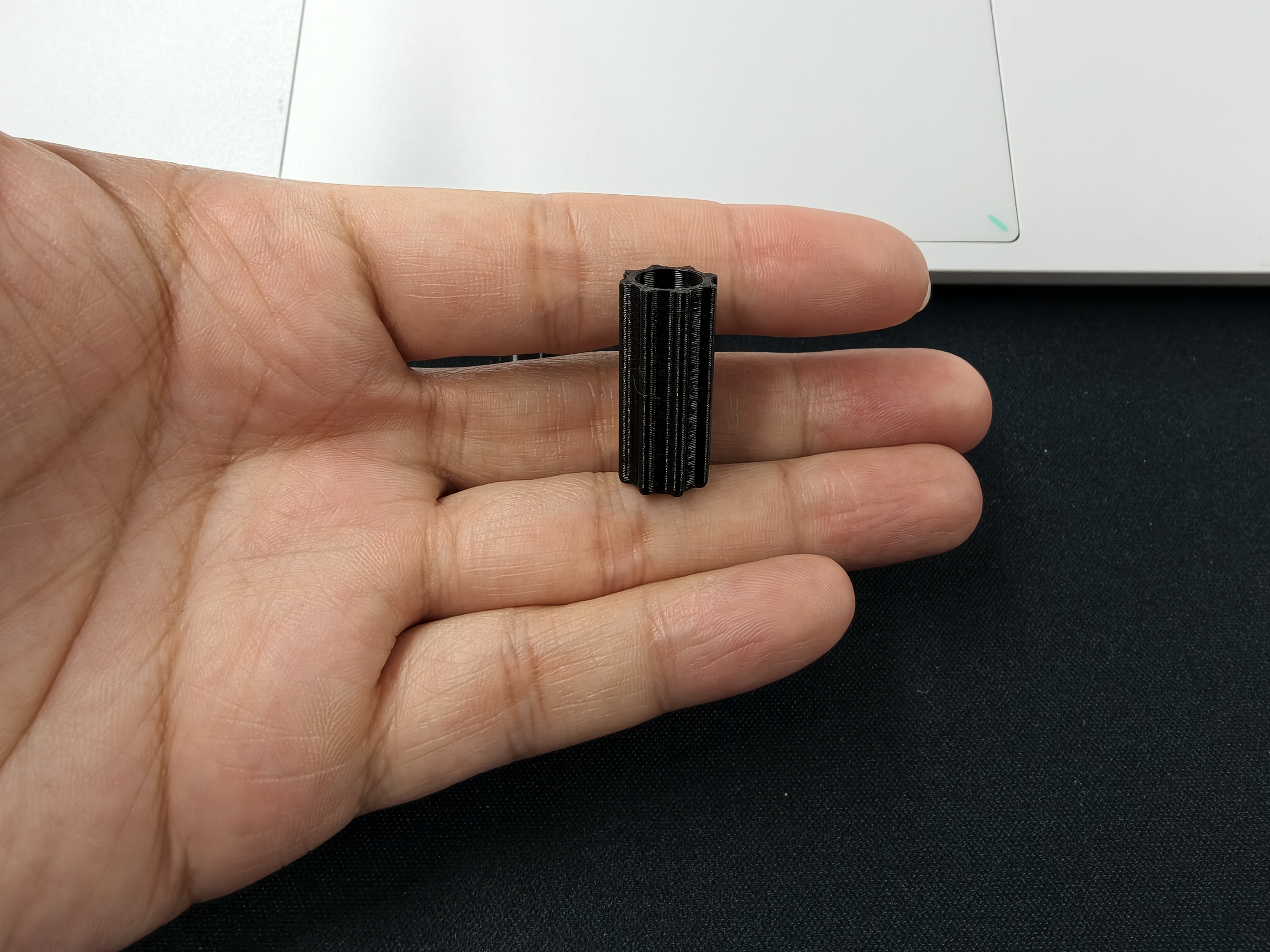

3. 到此，小头笔帽建模完成

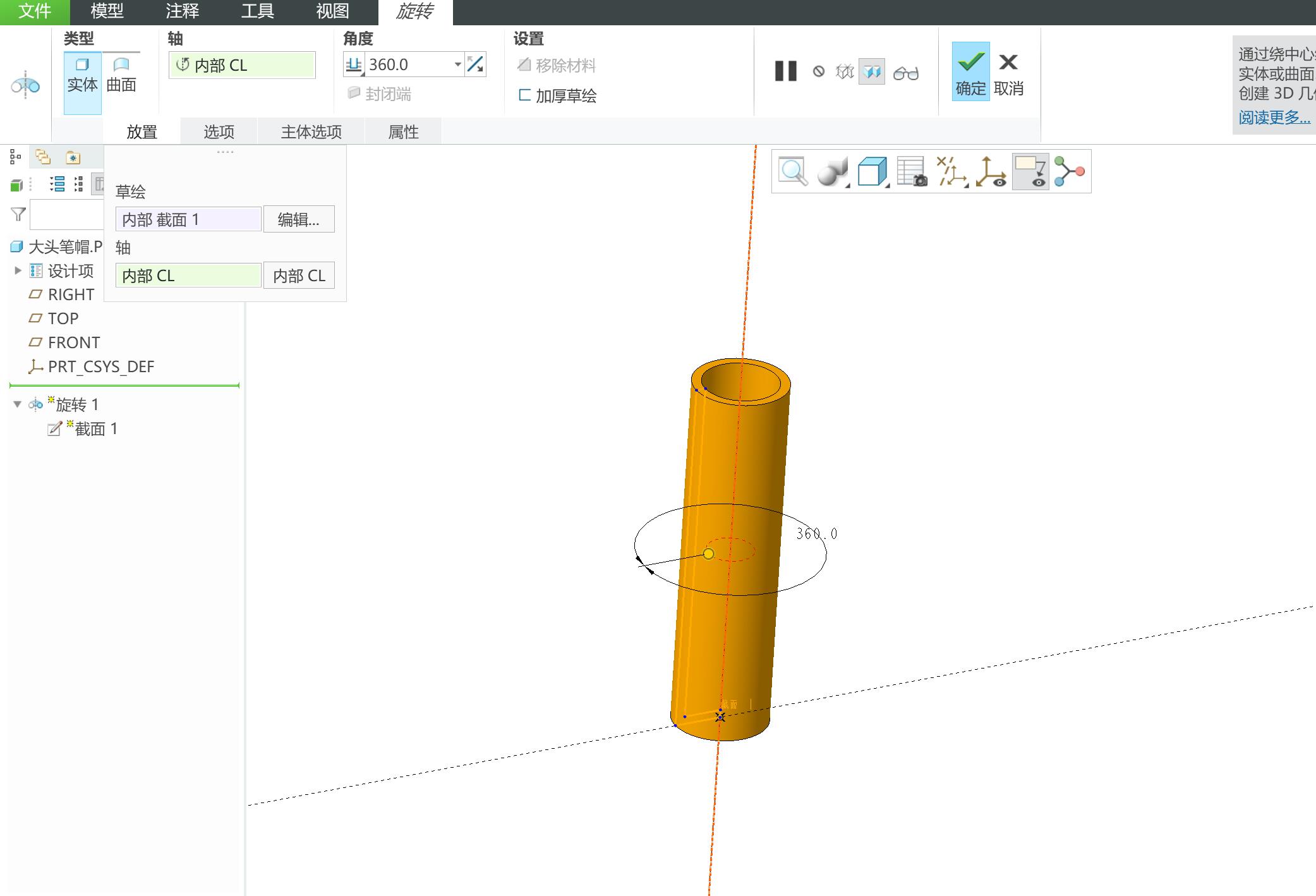

在FRONT平面绘制草绘尺寸，旋转出基础外观尺寸

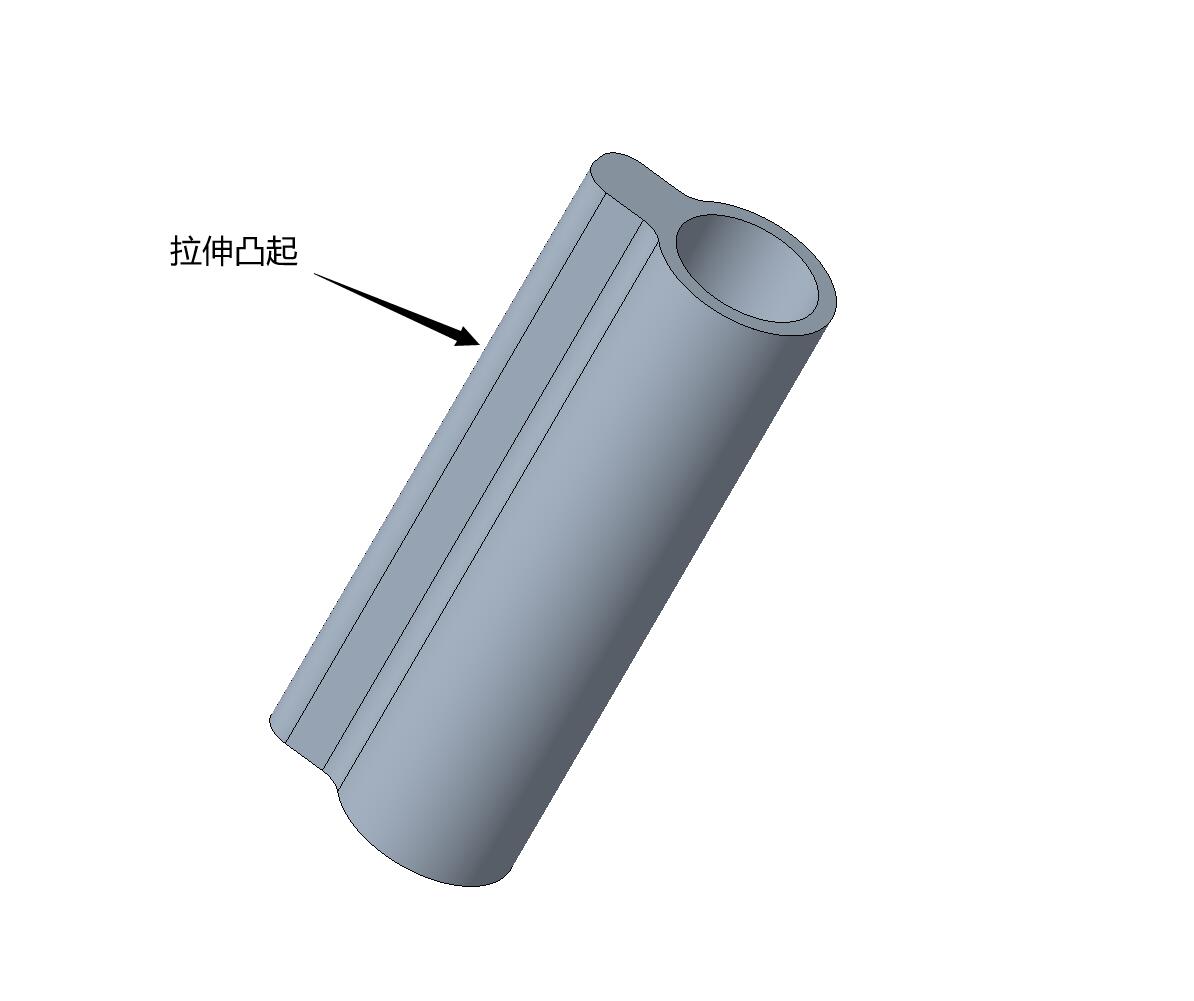

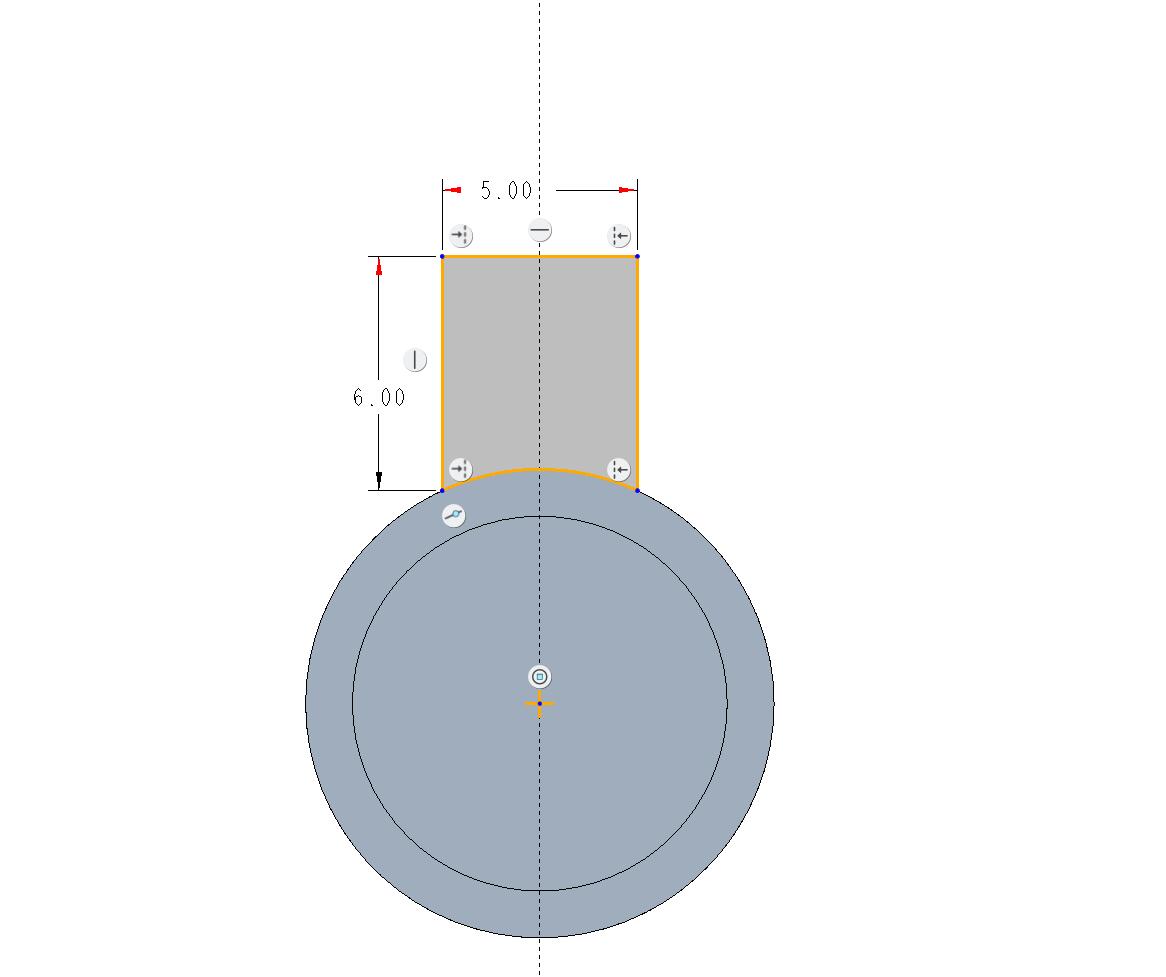

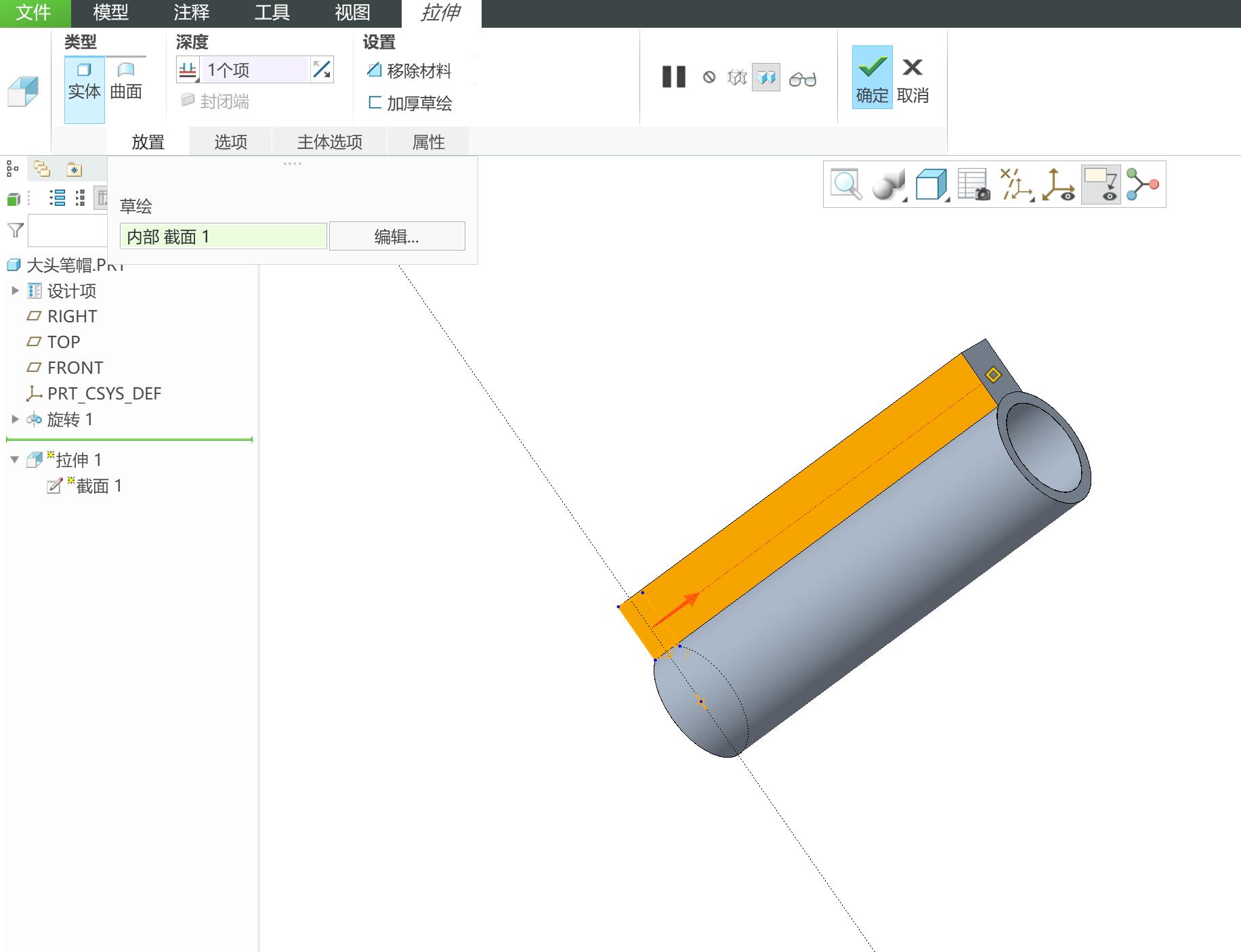

1. 选择TOP平面，草绘矩形

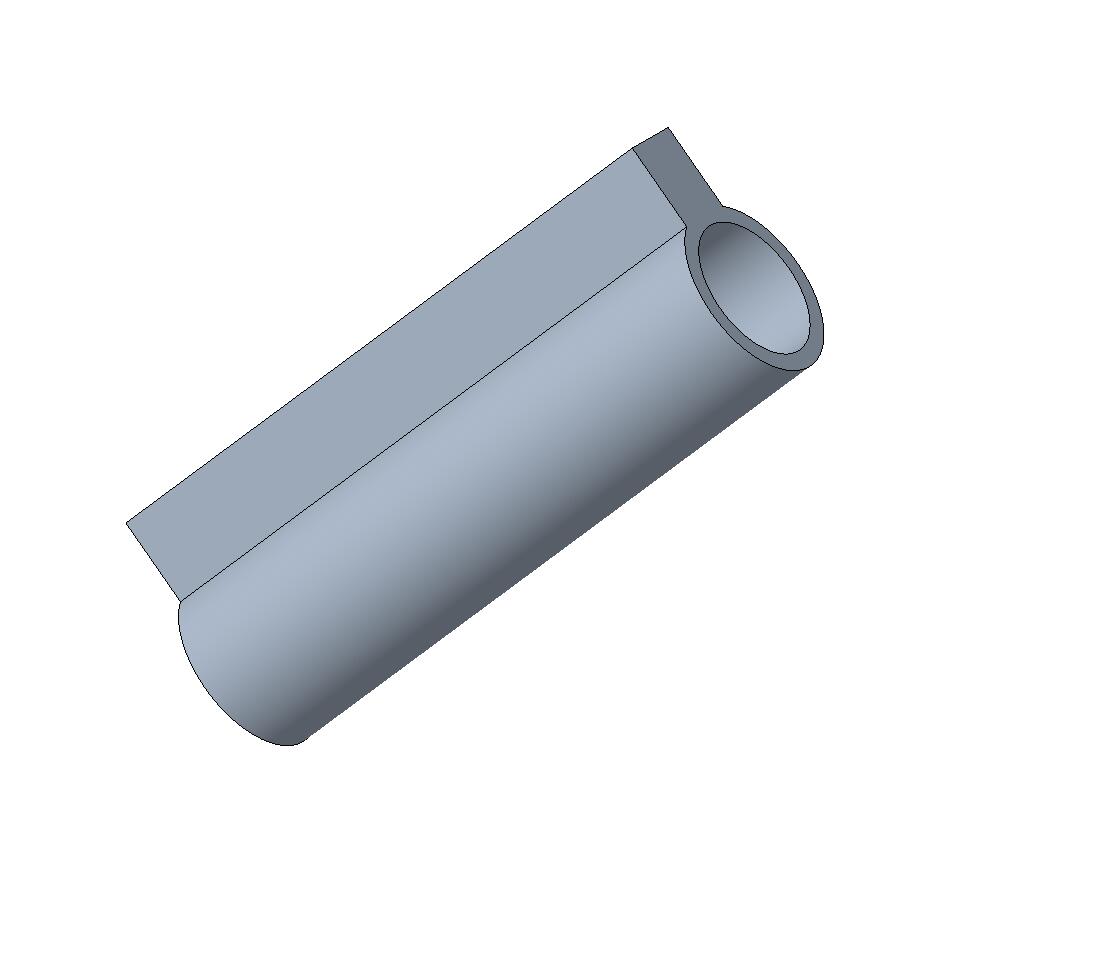

2. 拉伸高度可自定义

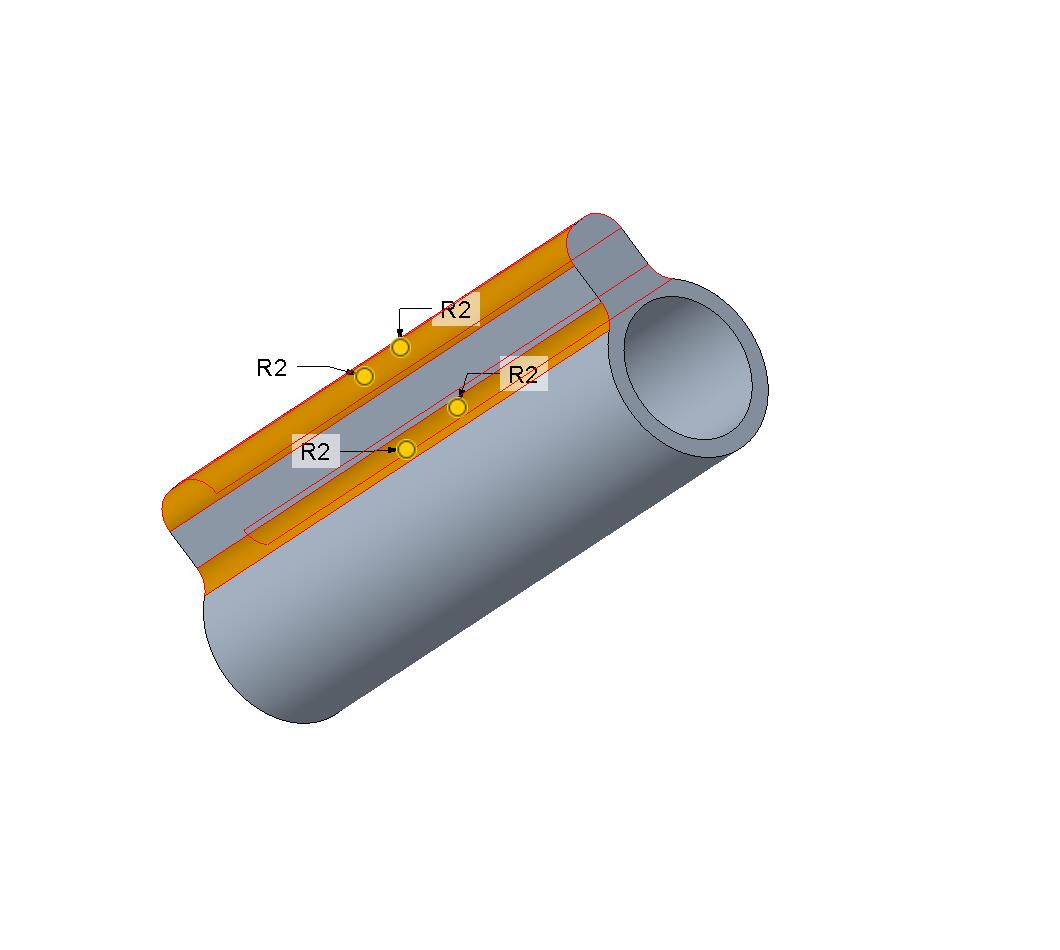

3. 最后倒圆角

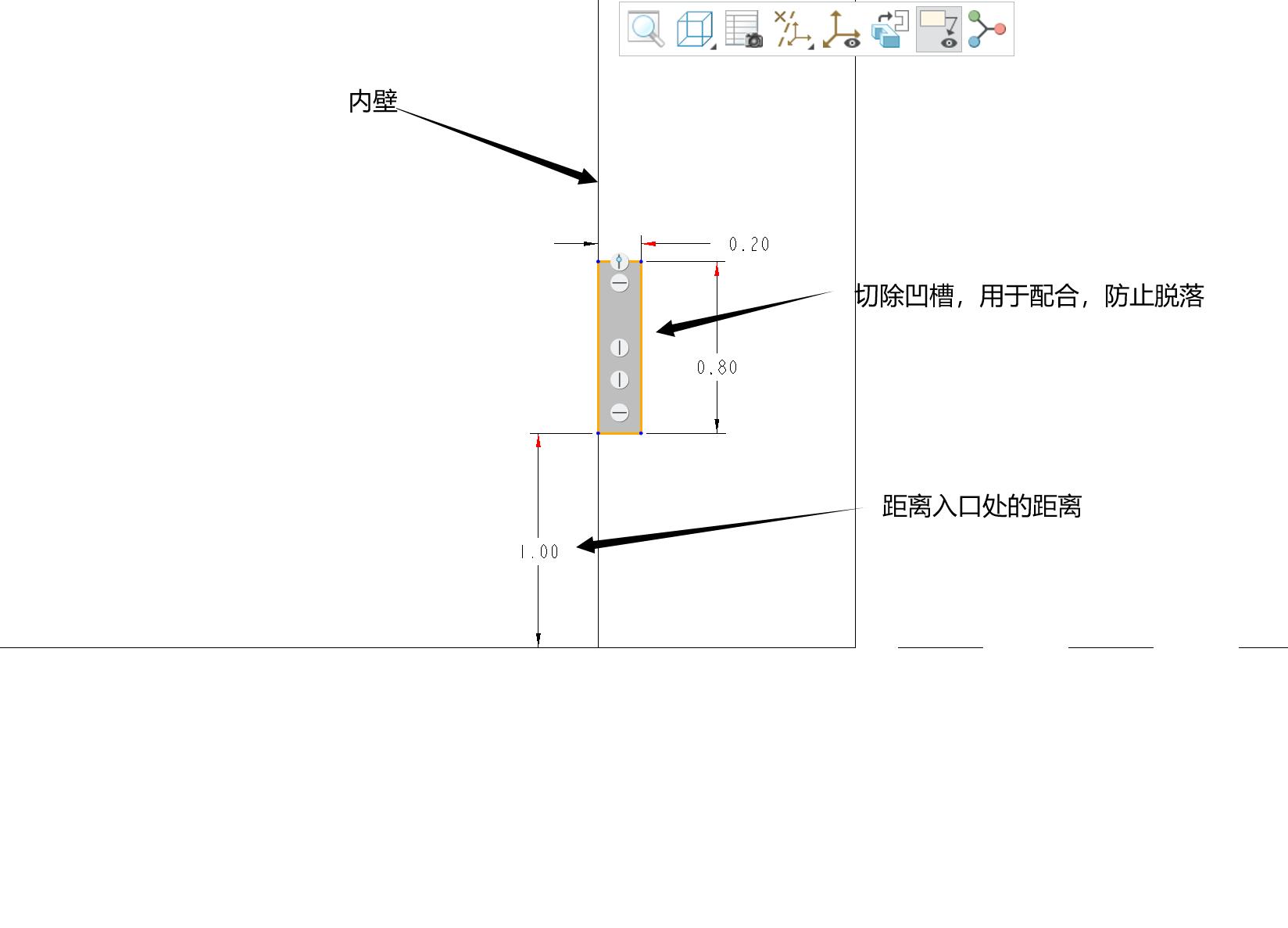

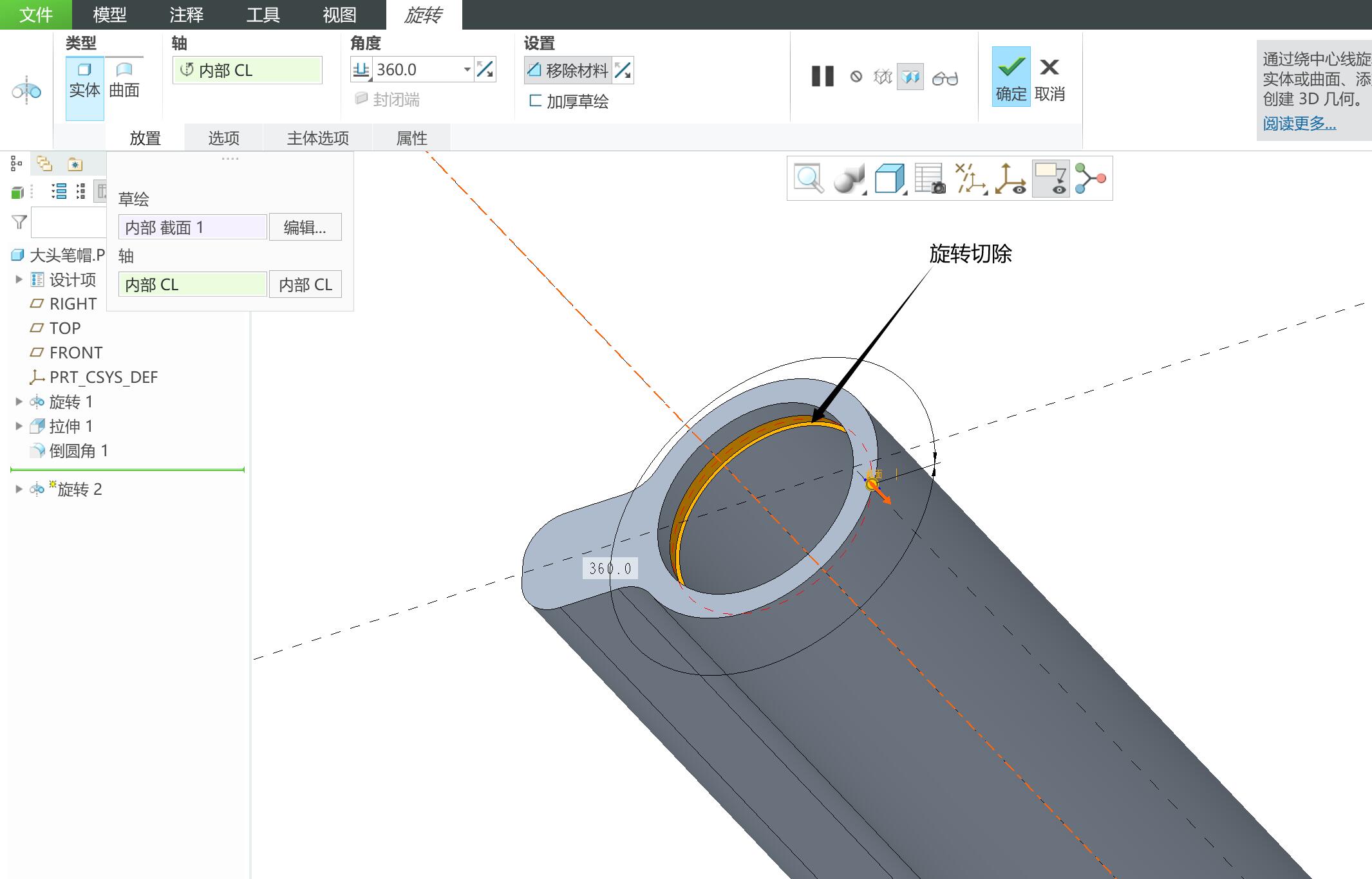

1. 在内壁旋转切除材料，做出凹槽效果，防止脱帽

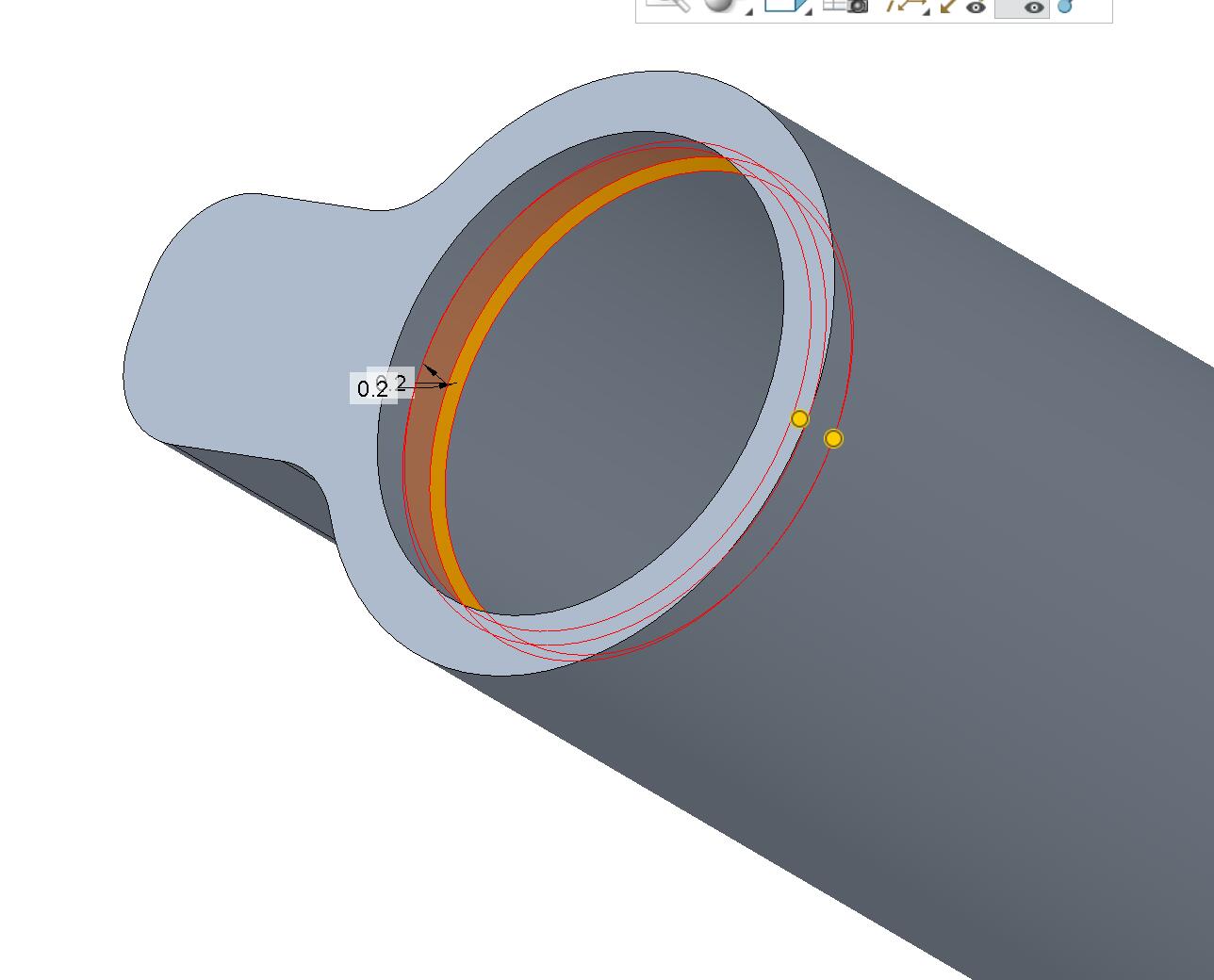

2. 将凹槽的边缘倒角，避免打印瑕疵并且容易装配

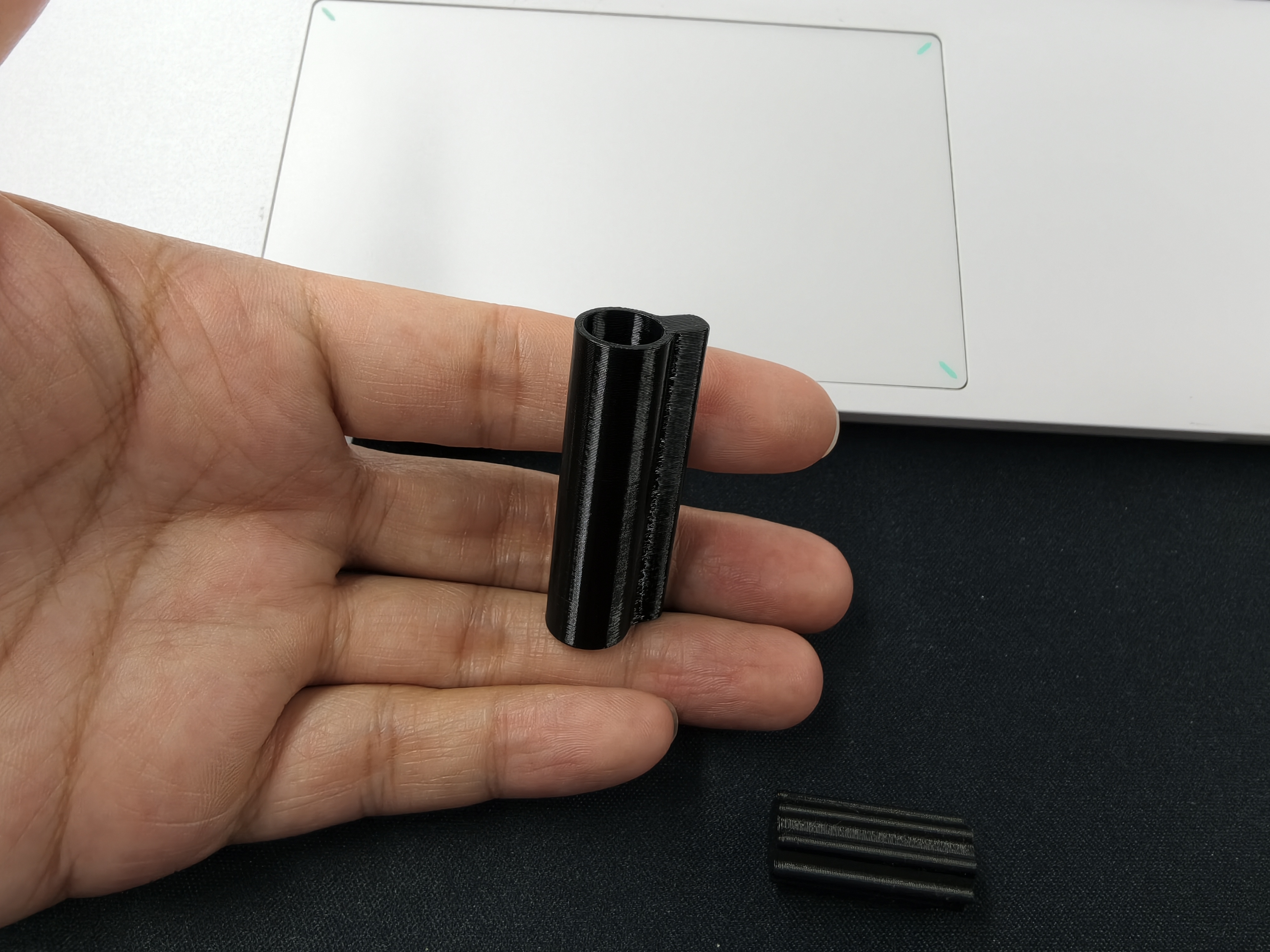

1. 使用材质为petg，打印参数为0.2层高，90%填充
2. 机器型号为拓竹P1S

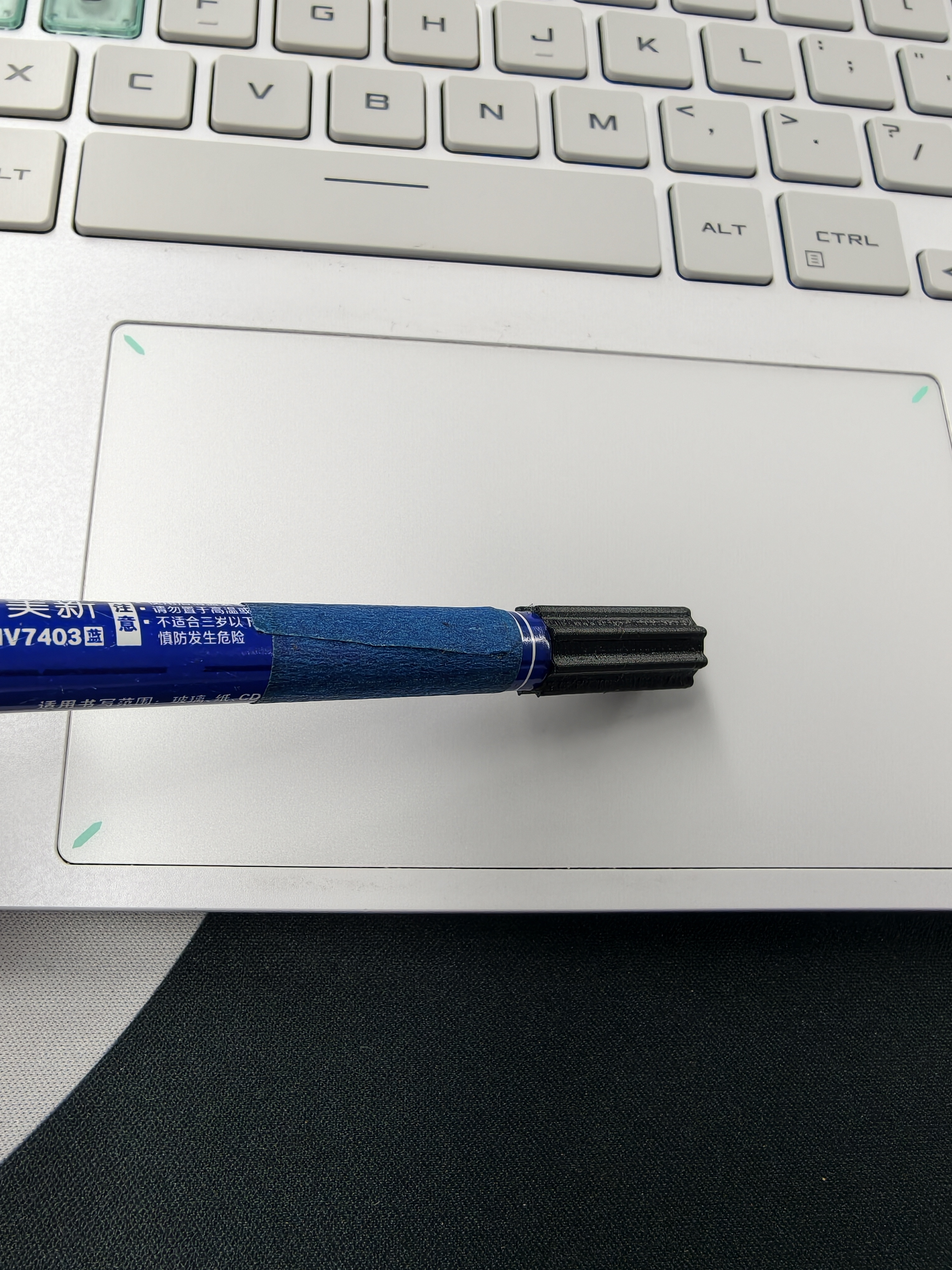

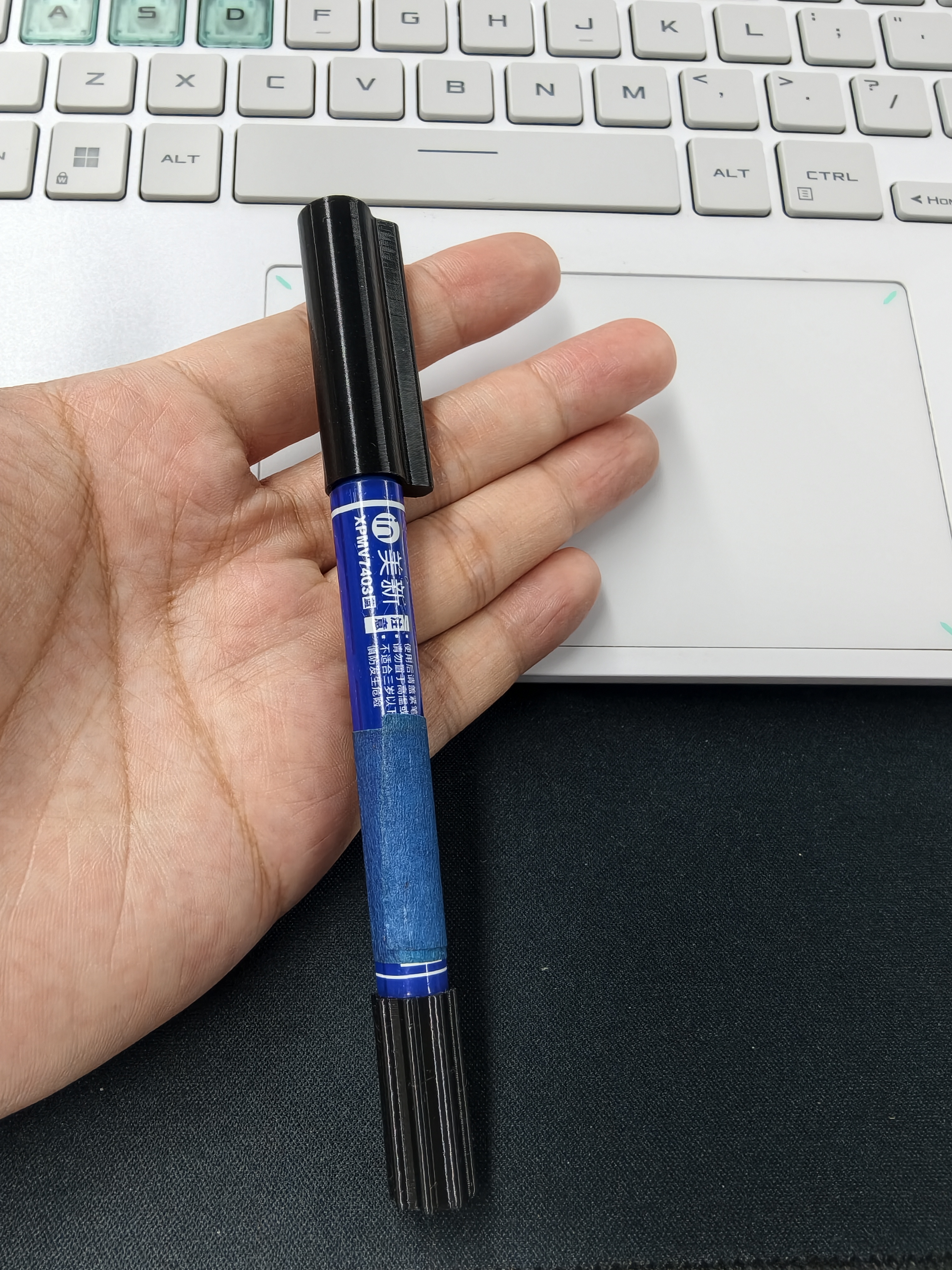

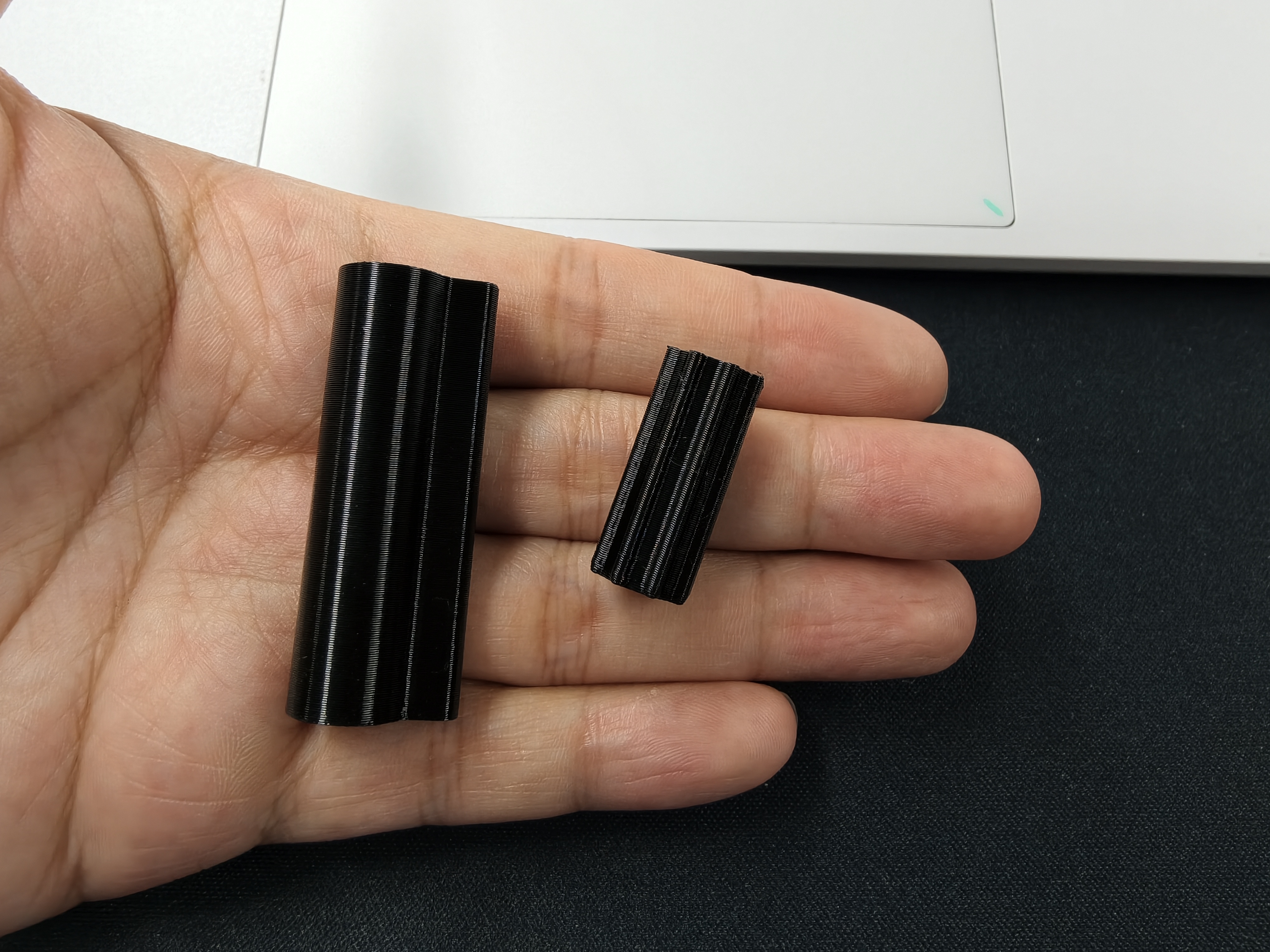

安装测试无问题。希望本模型对你有所帮助。
