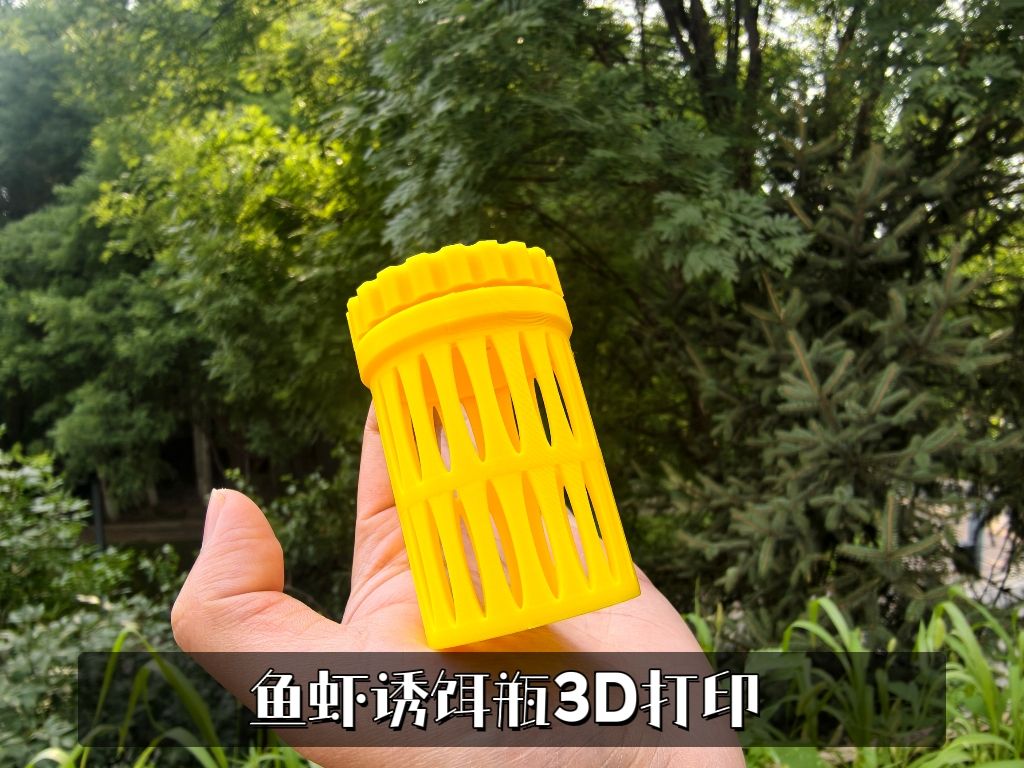

鱼虾诱饵瓶3D打印版本

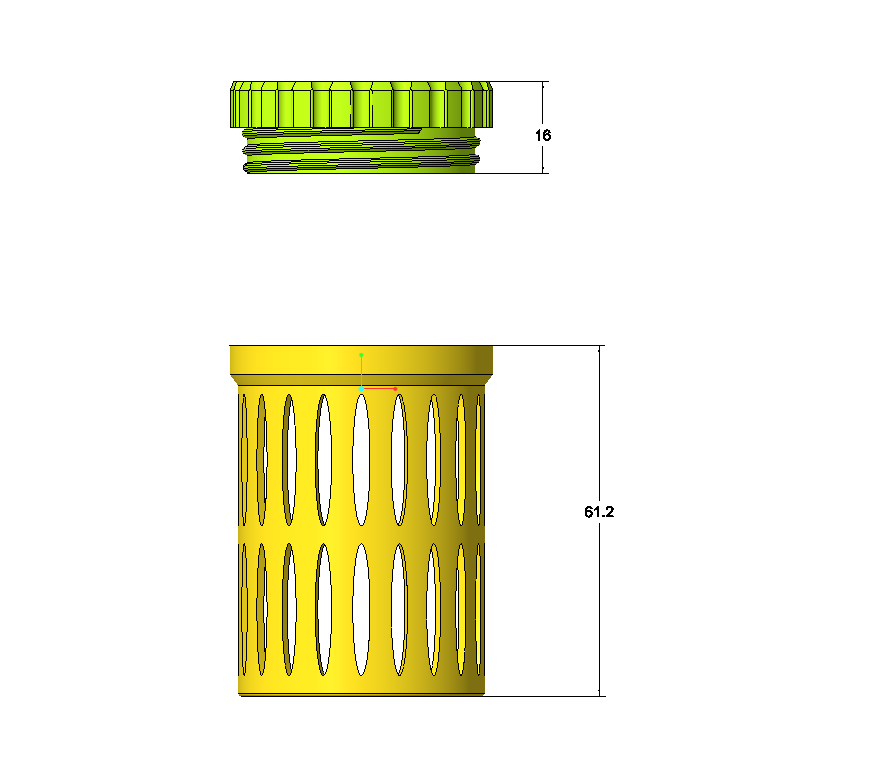

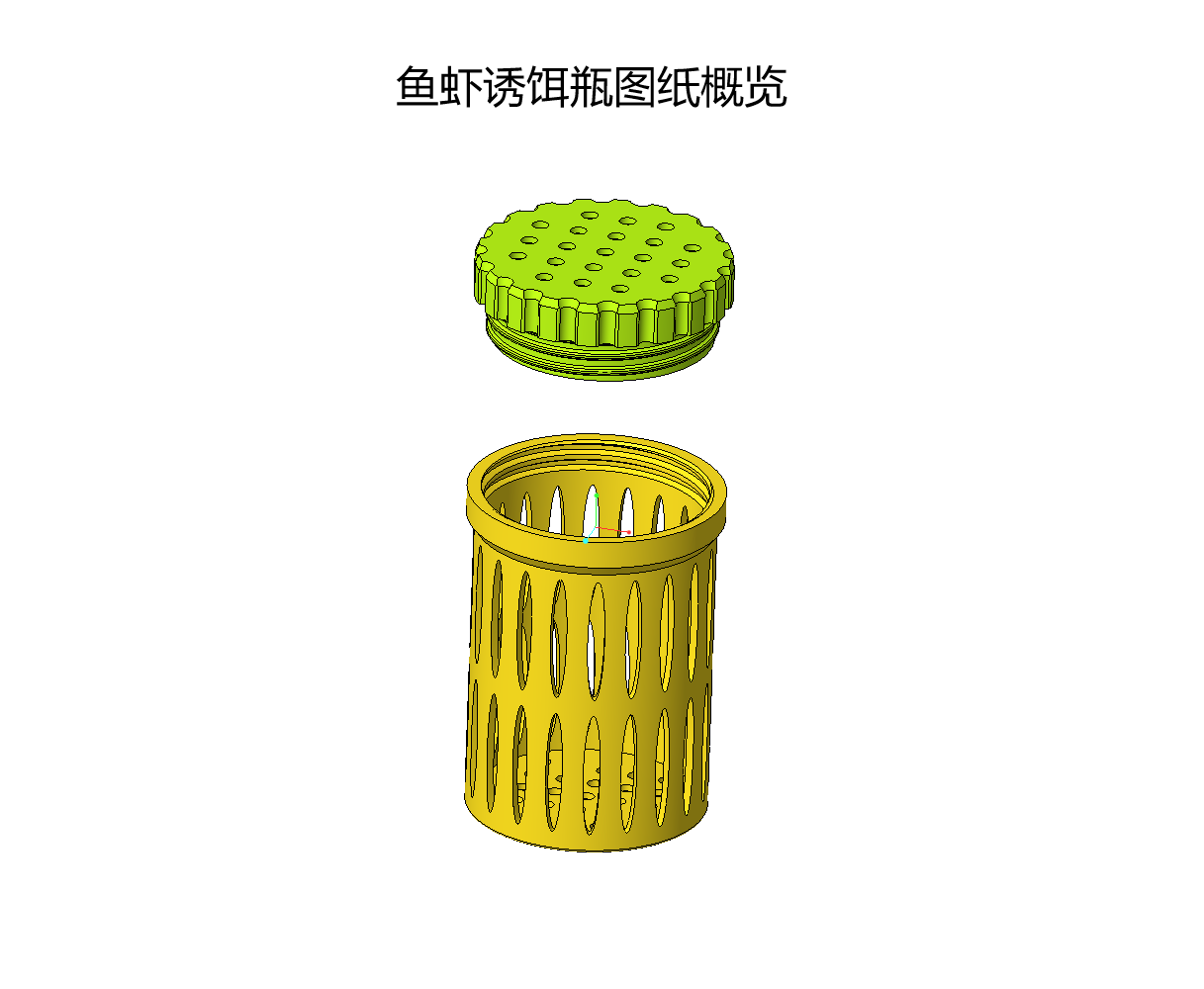

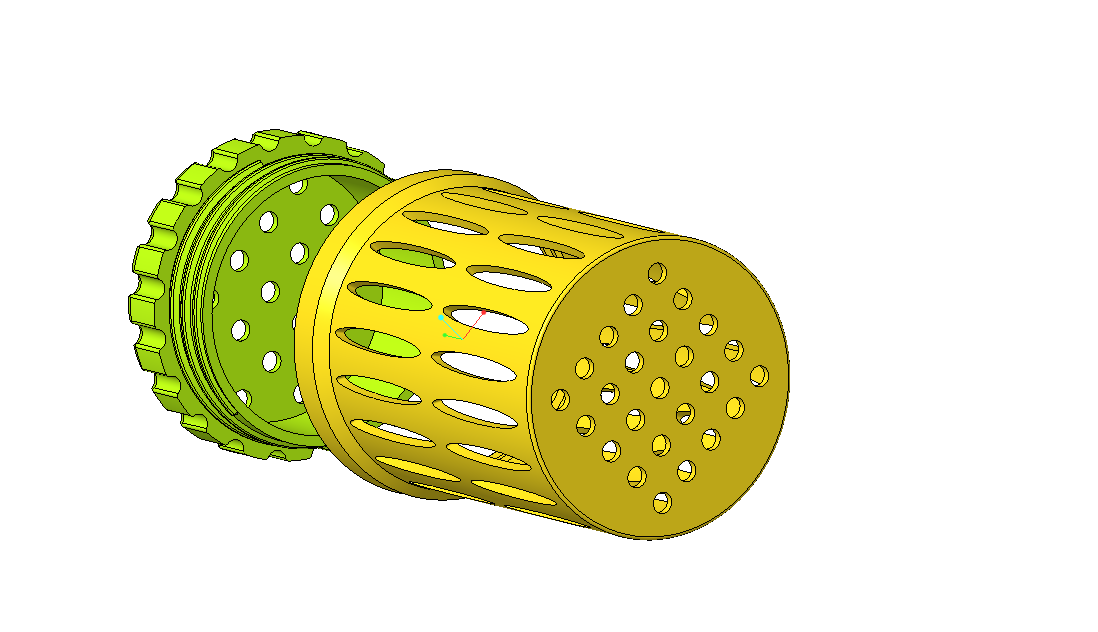

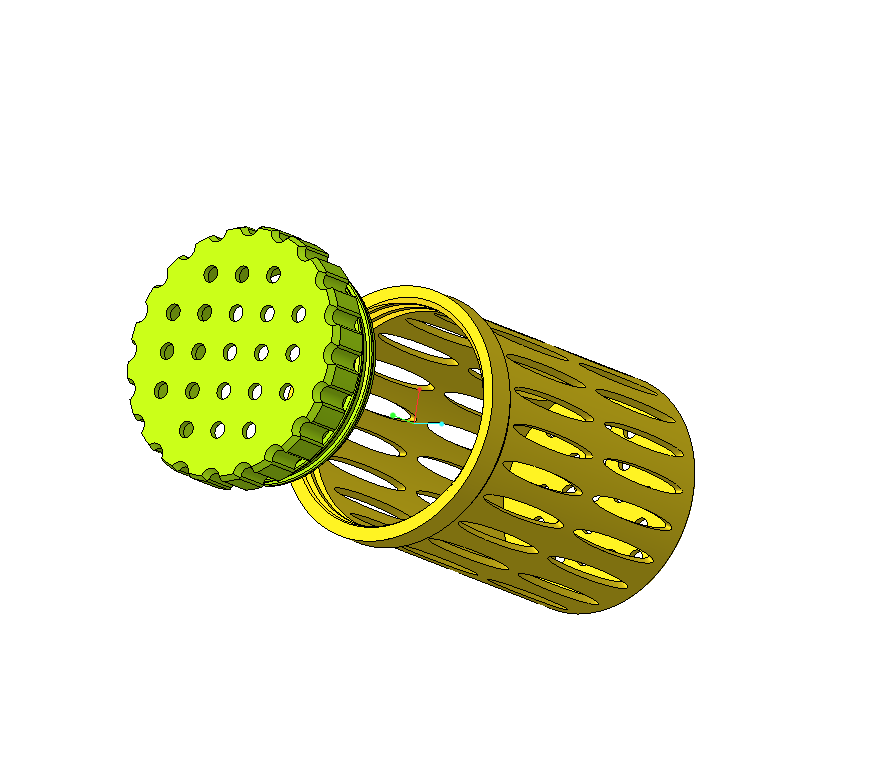

这是图纸概览，对本次建模有初步的认识。

1. 建模大致思路：决定瓶身尺寸
2. 制作螺纹
3. 制作瓶盖

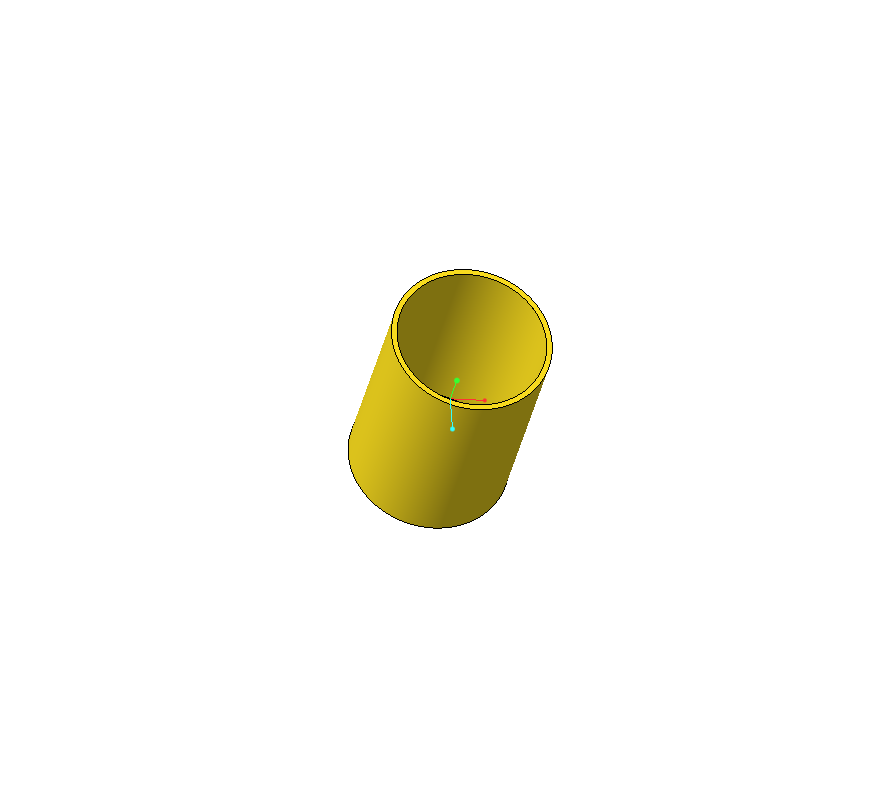

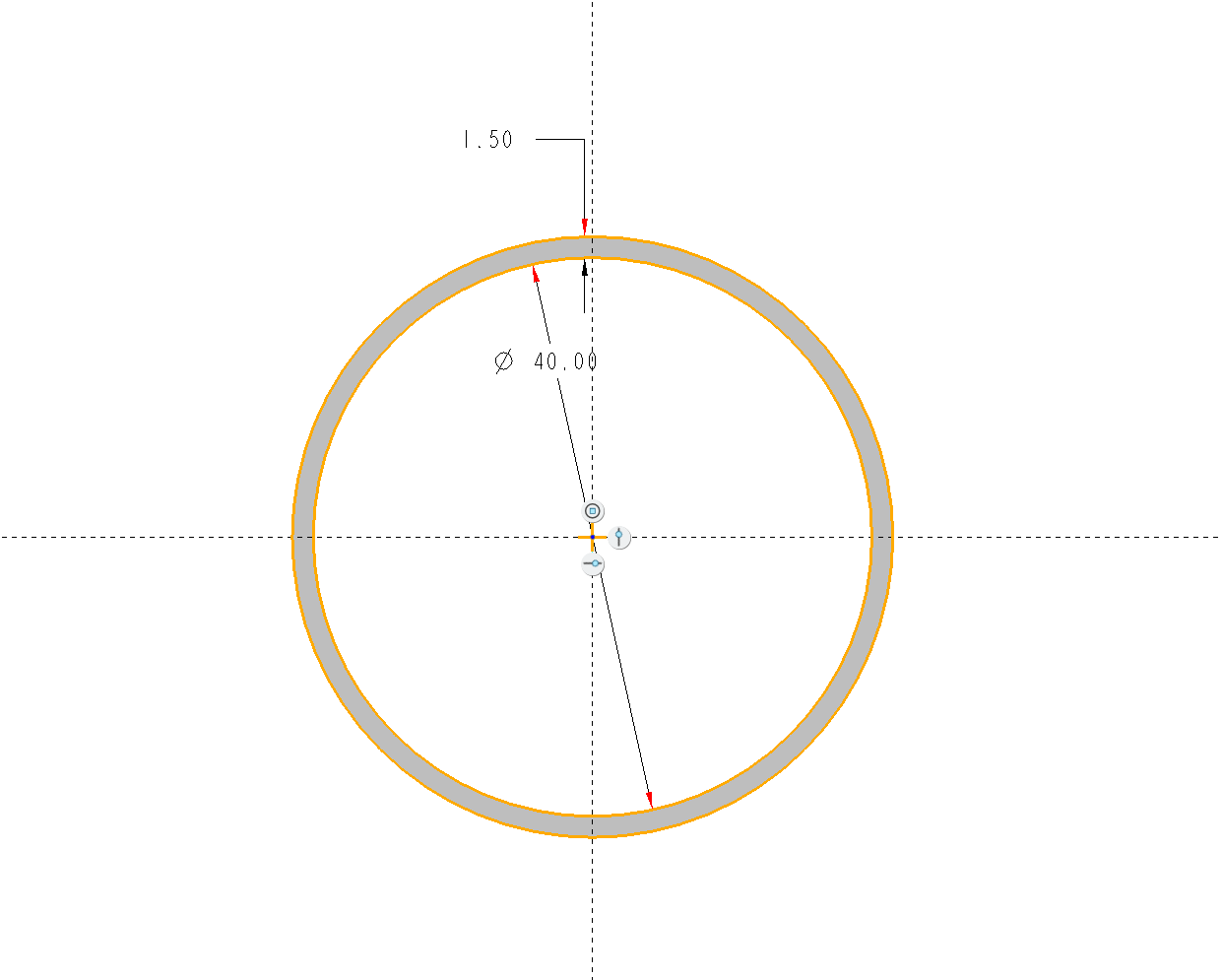

1. 在top平面草绘尺寸

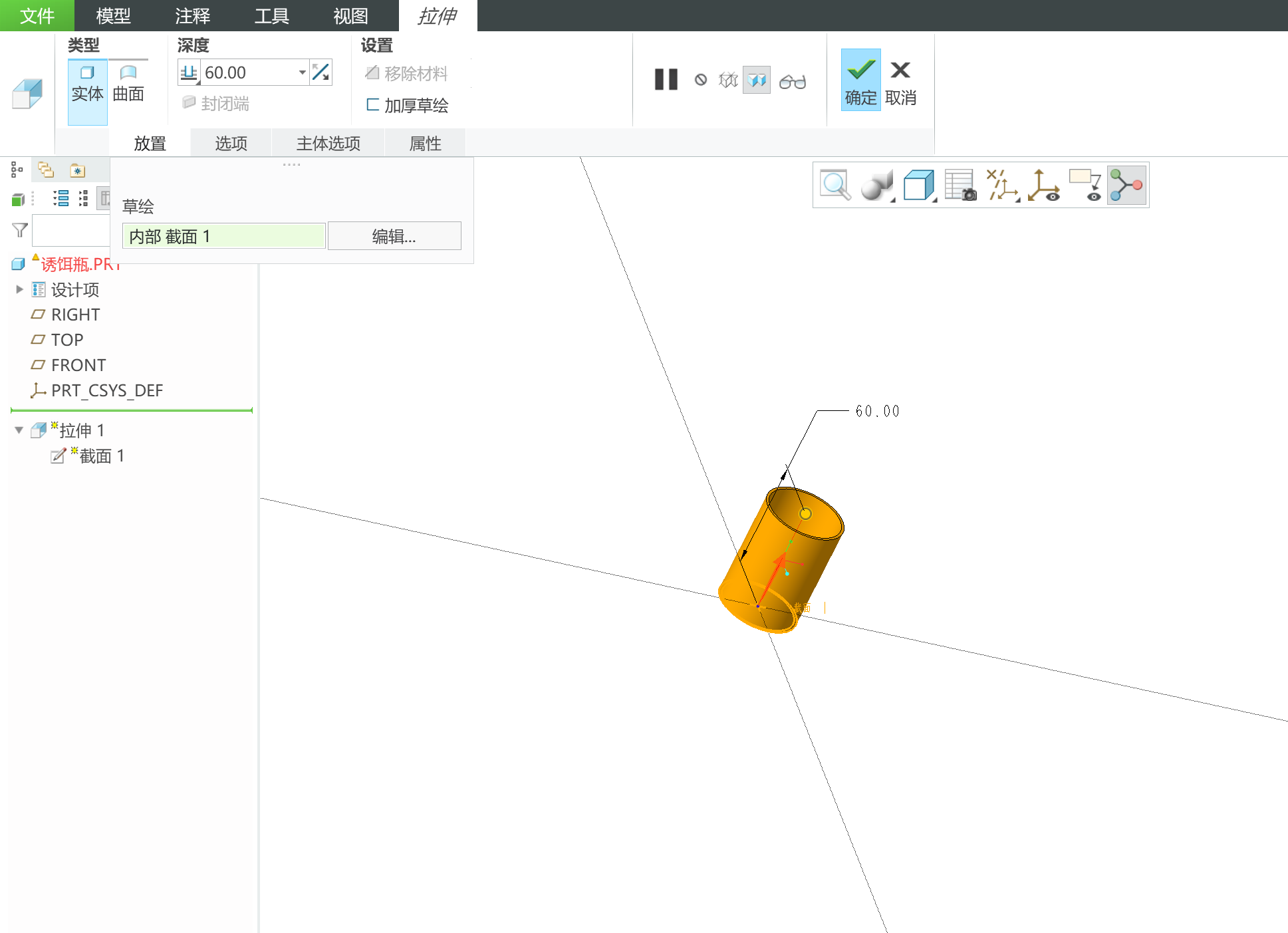

2. 拉伸高度为60mm
3. 完成

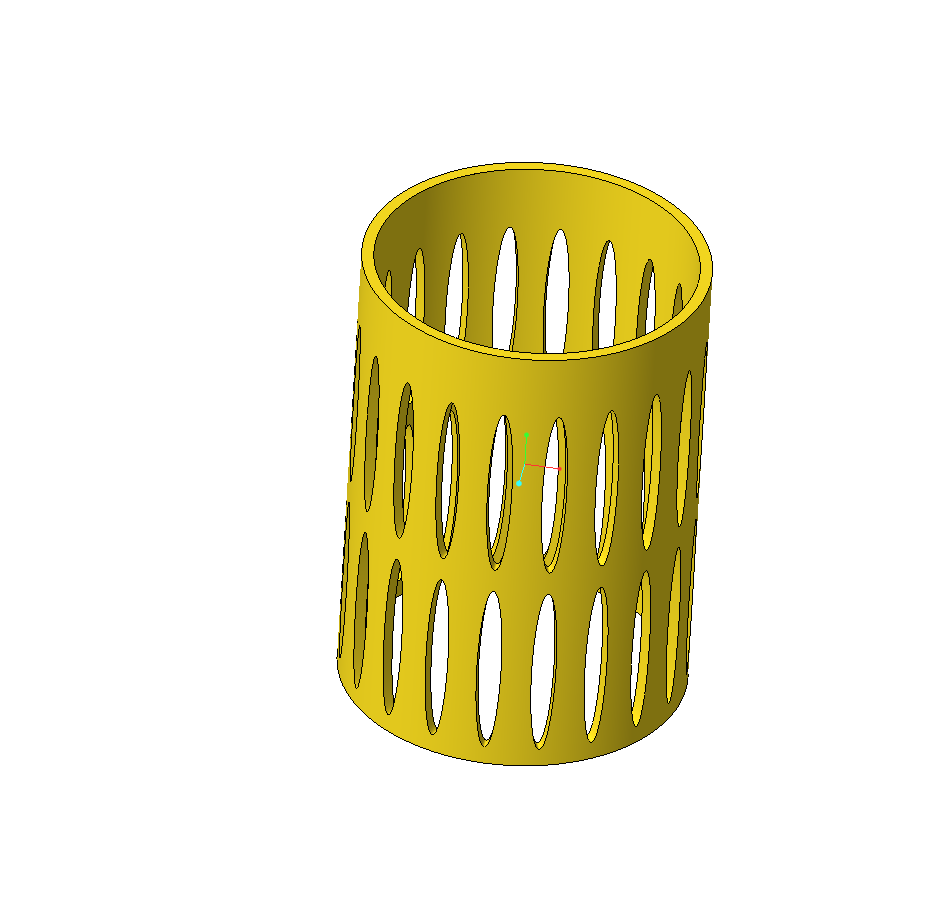

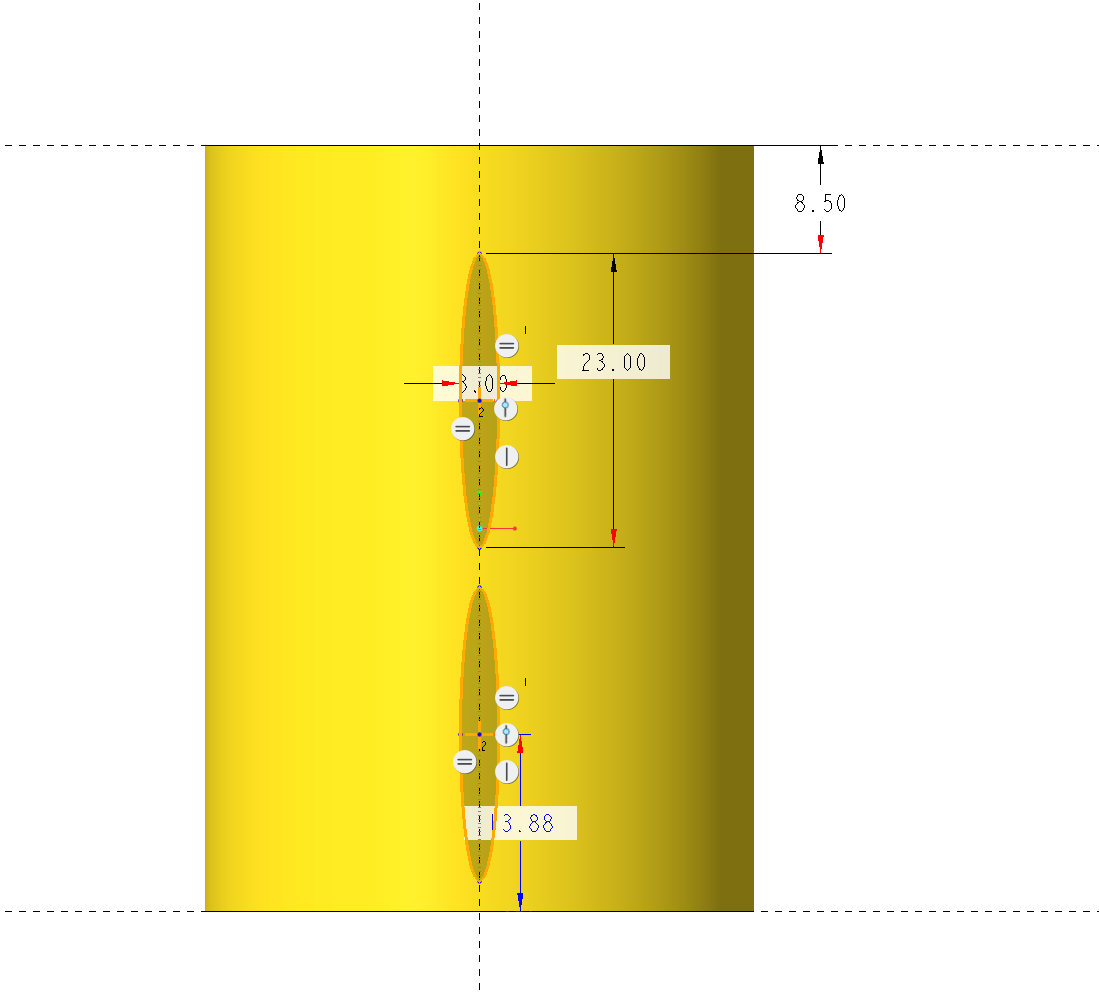

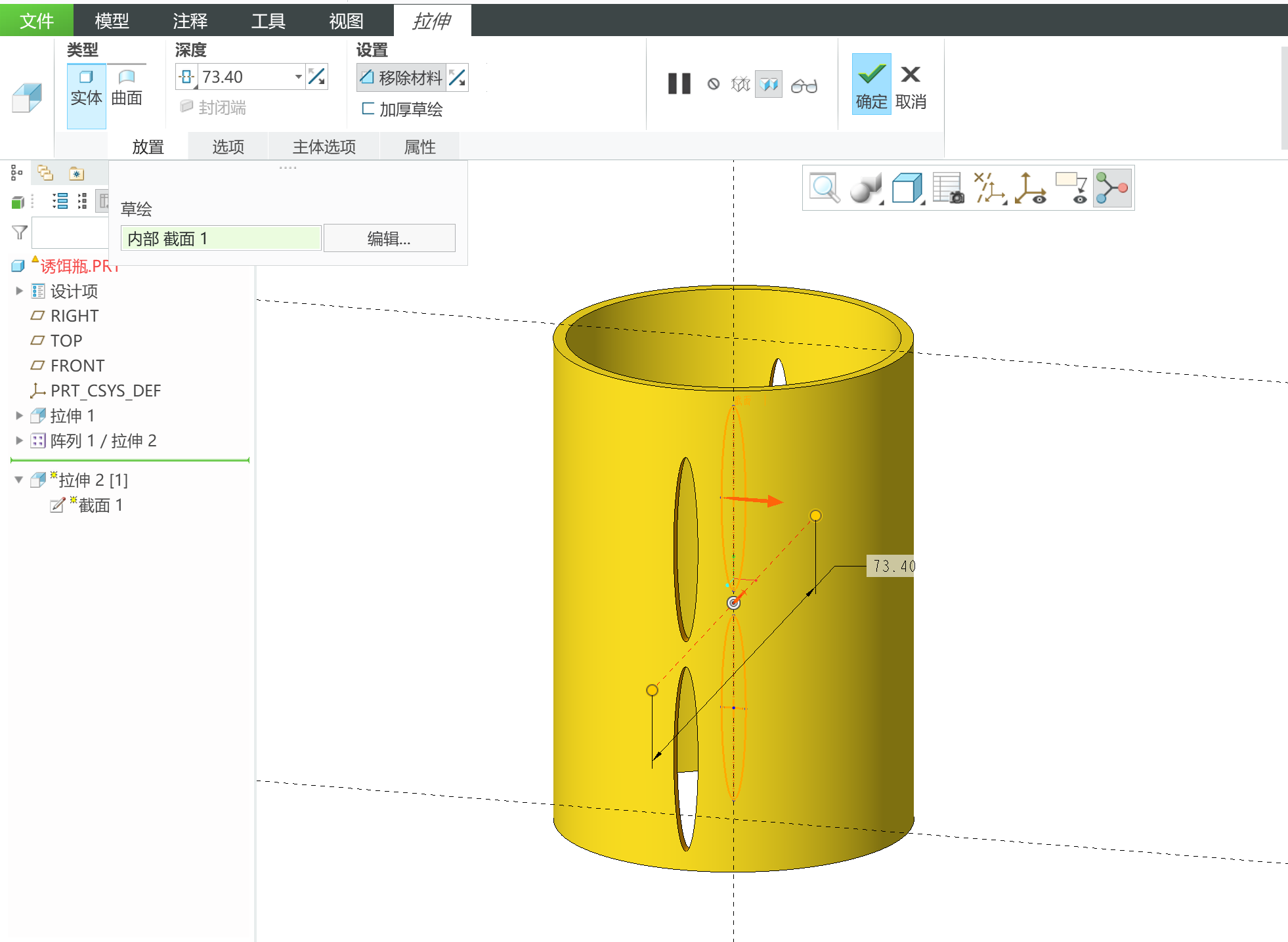

1. 选择front平面，草绘尺寸，拉伸切除材料

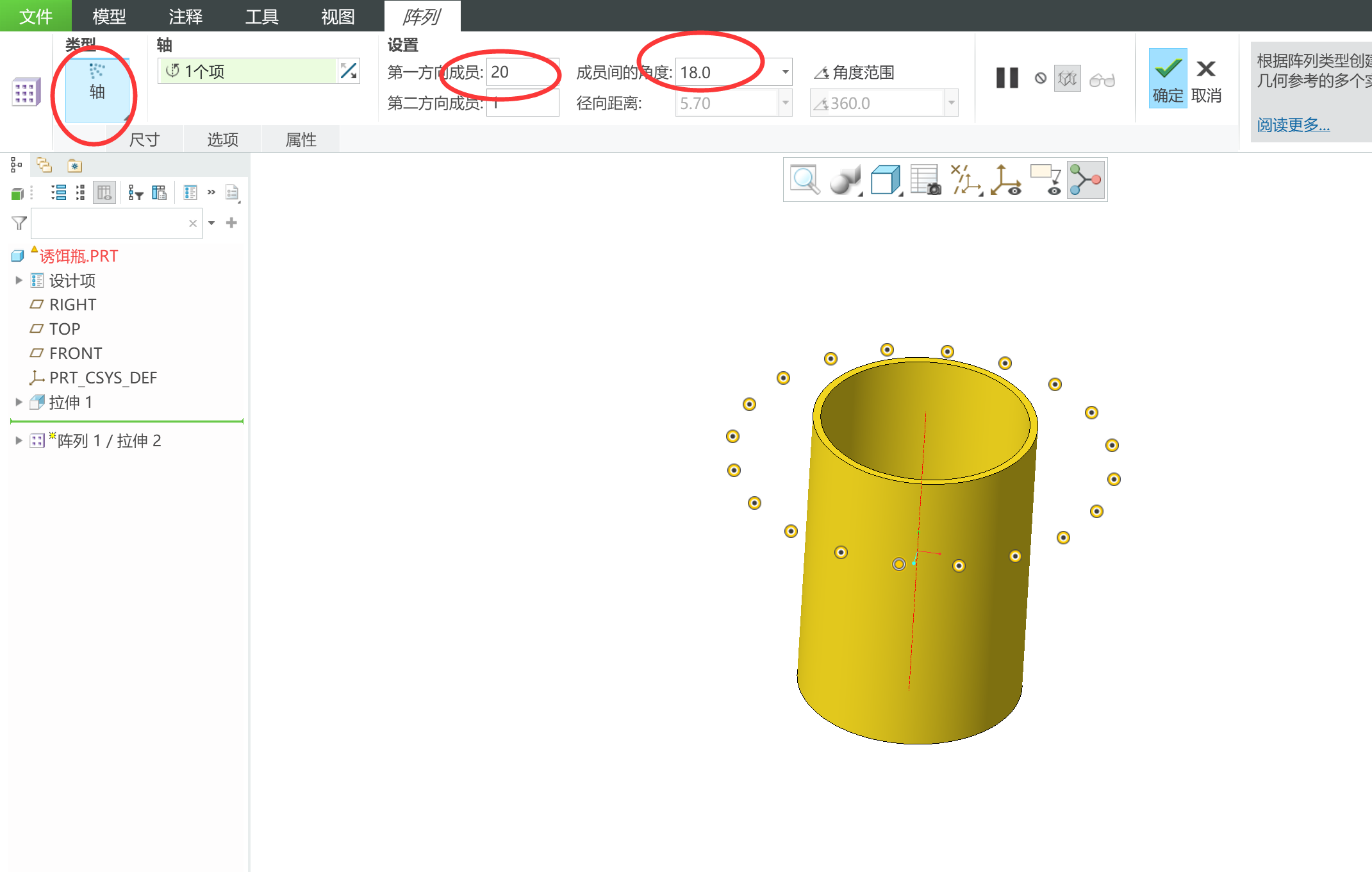

2. 选择功能“阵列”，参数请参考步骤截图
3. 完成

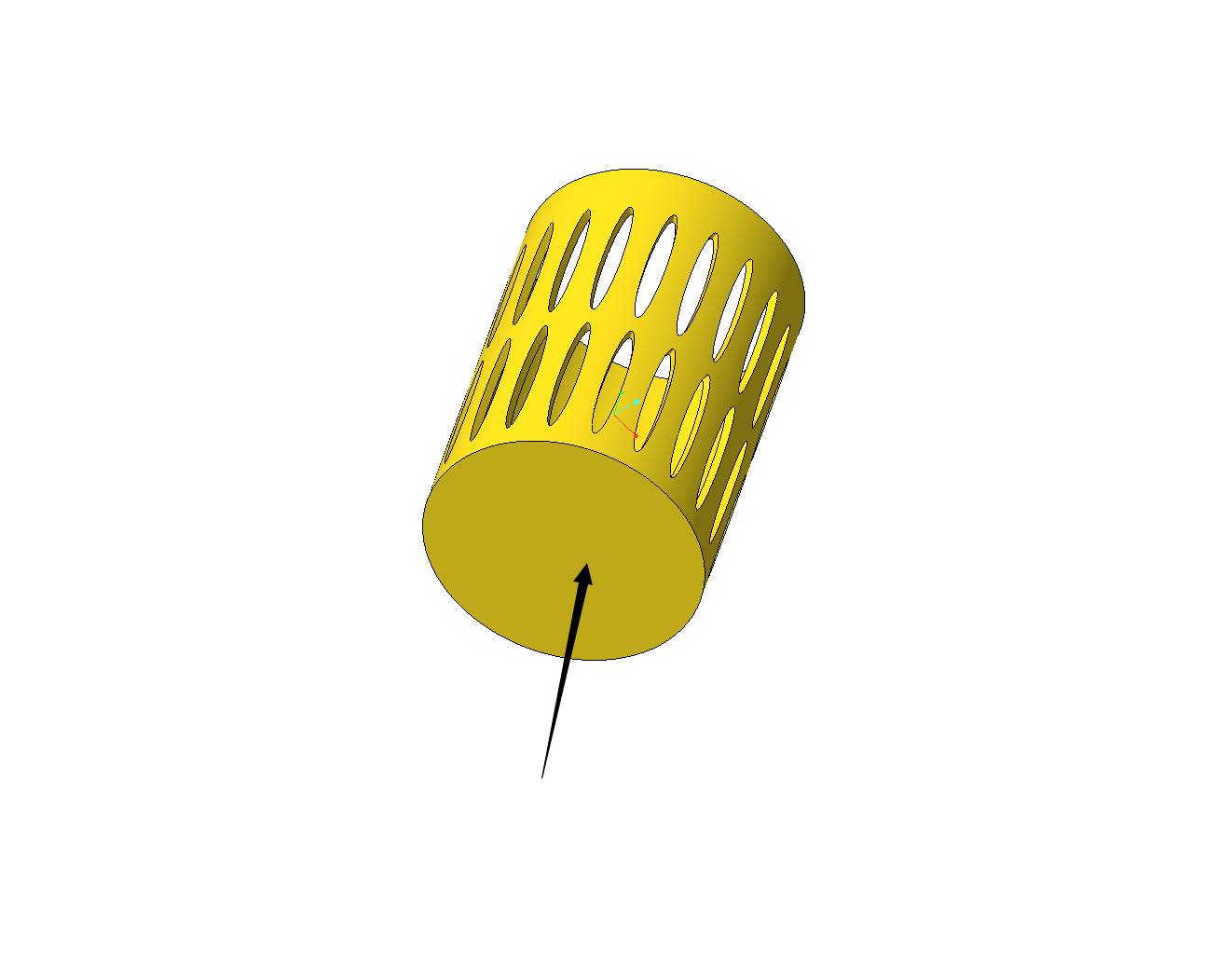

1. 将底部封住

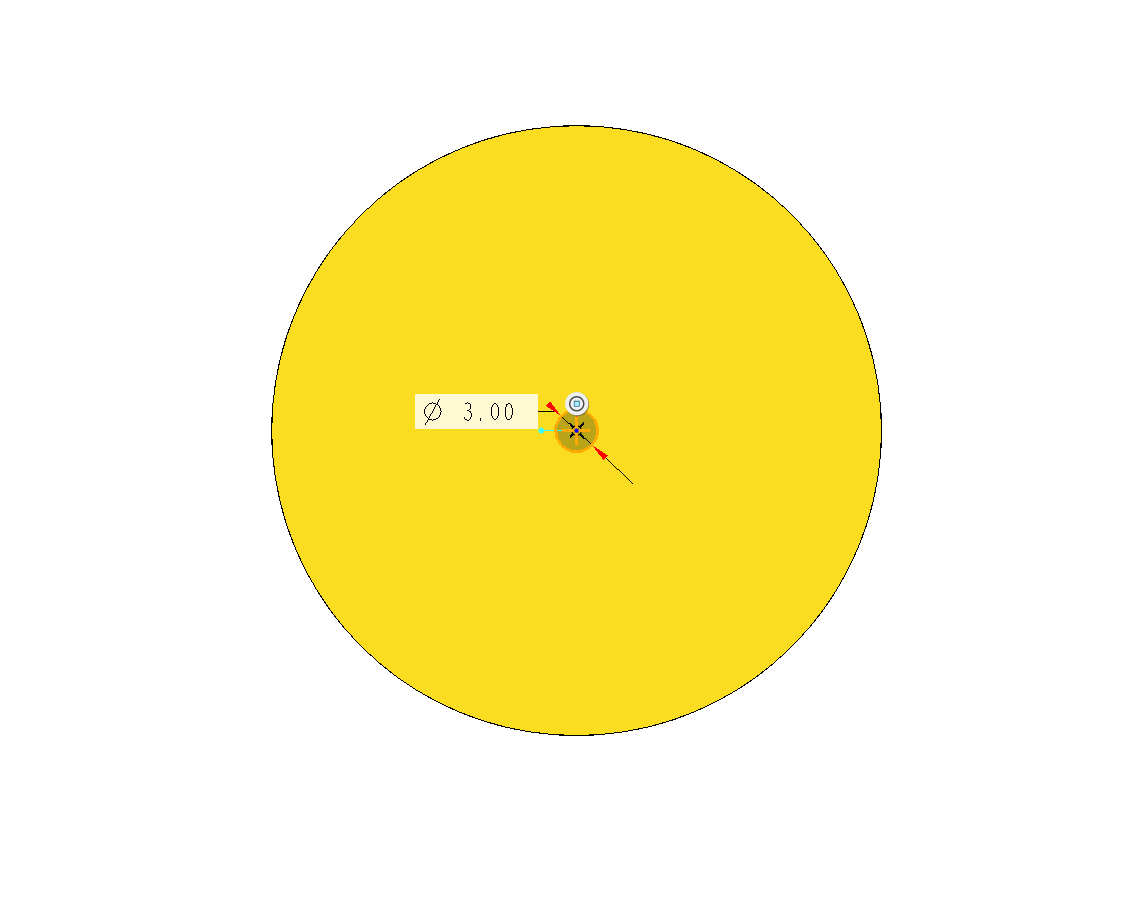

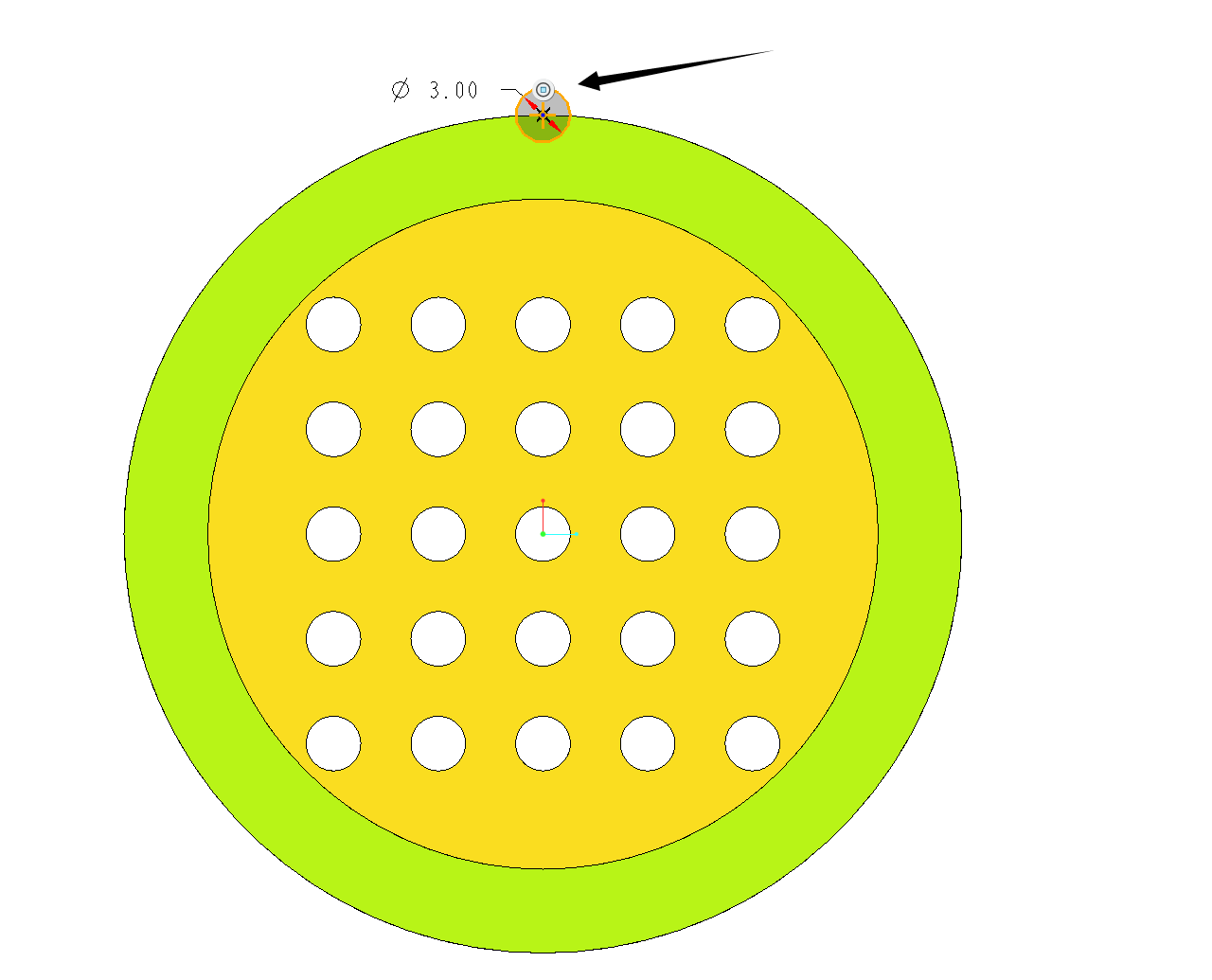

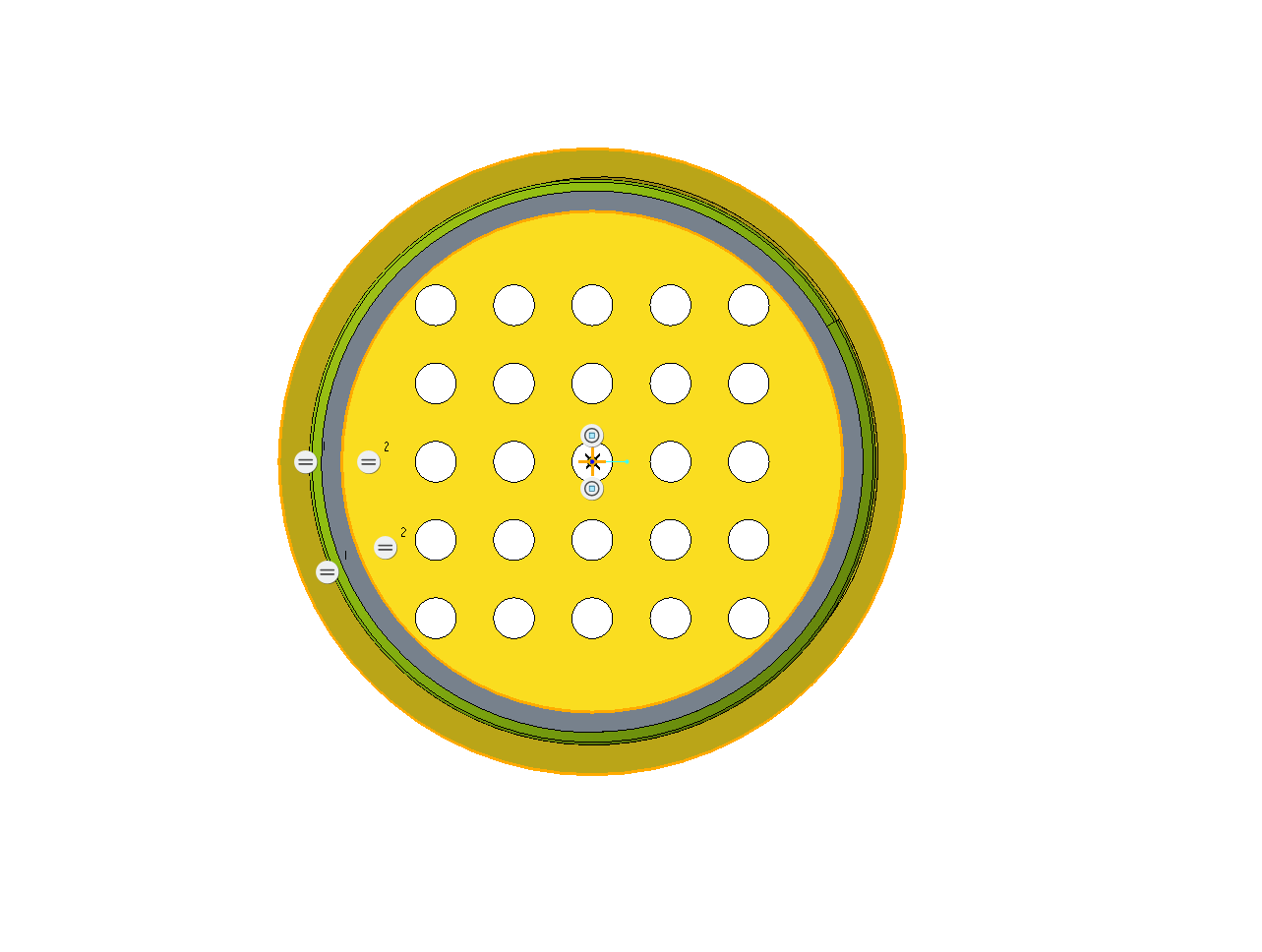

2. 开圆孔直径3mm

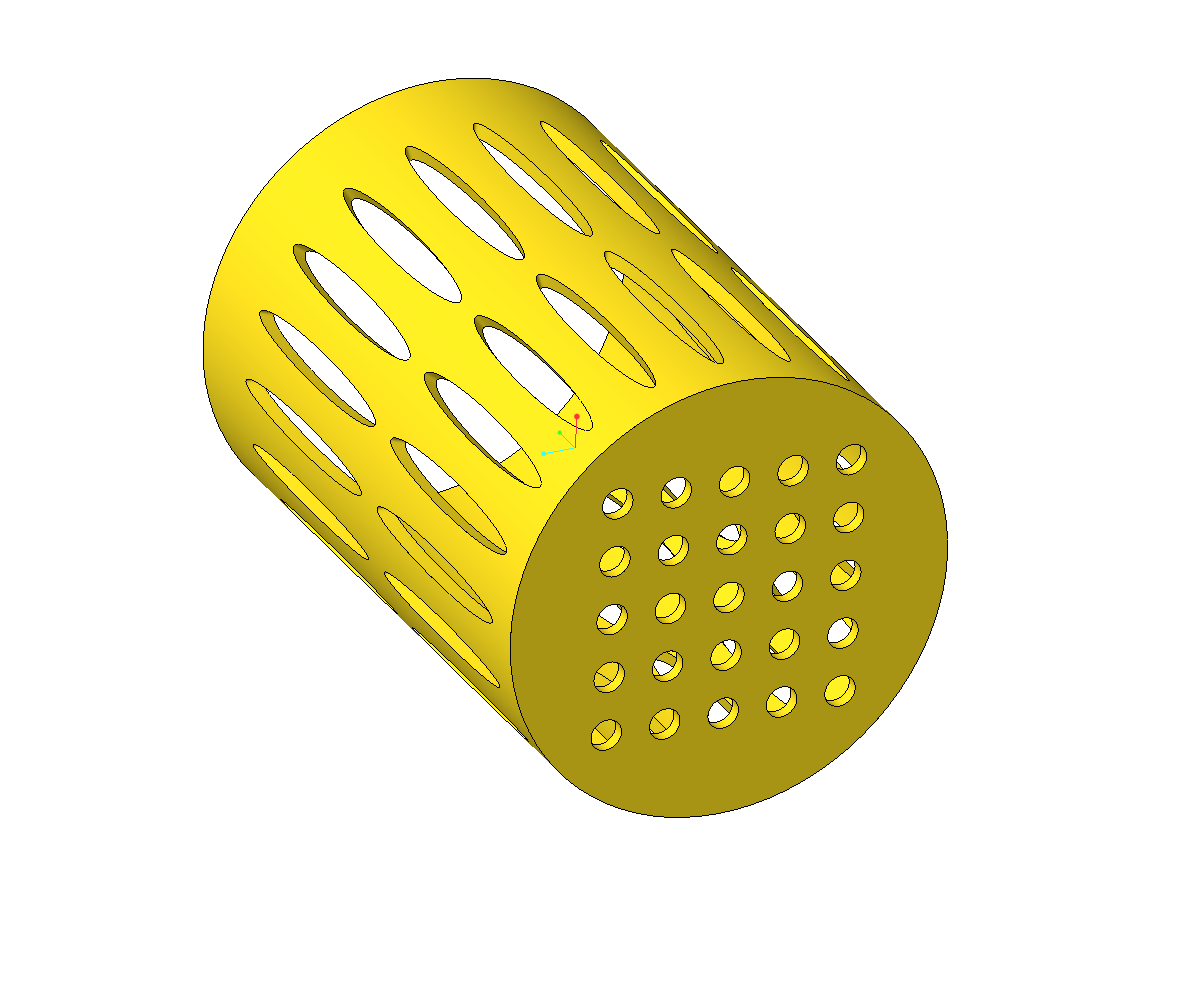

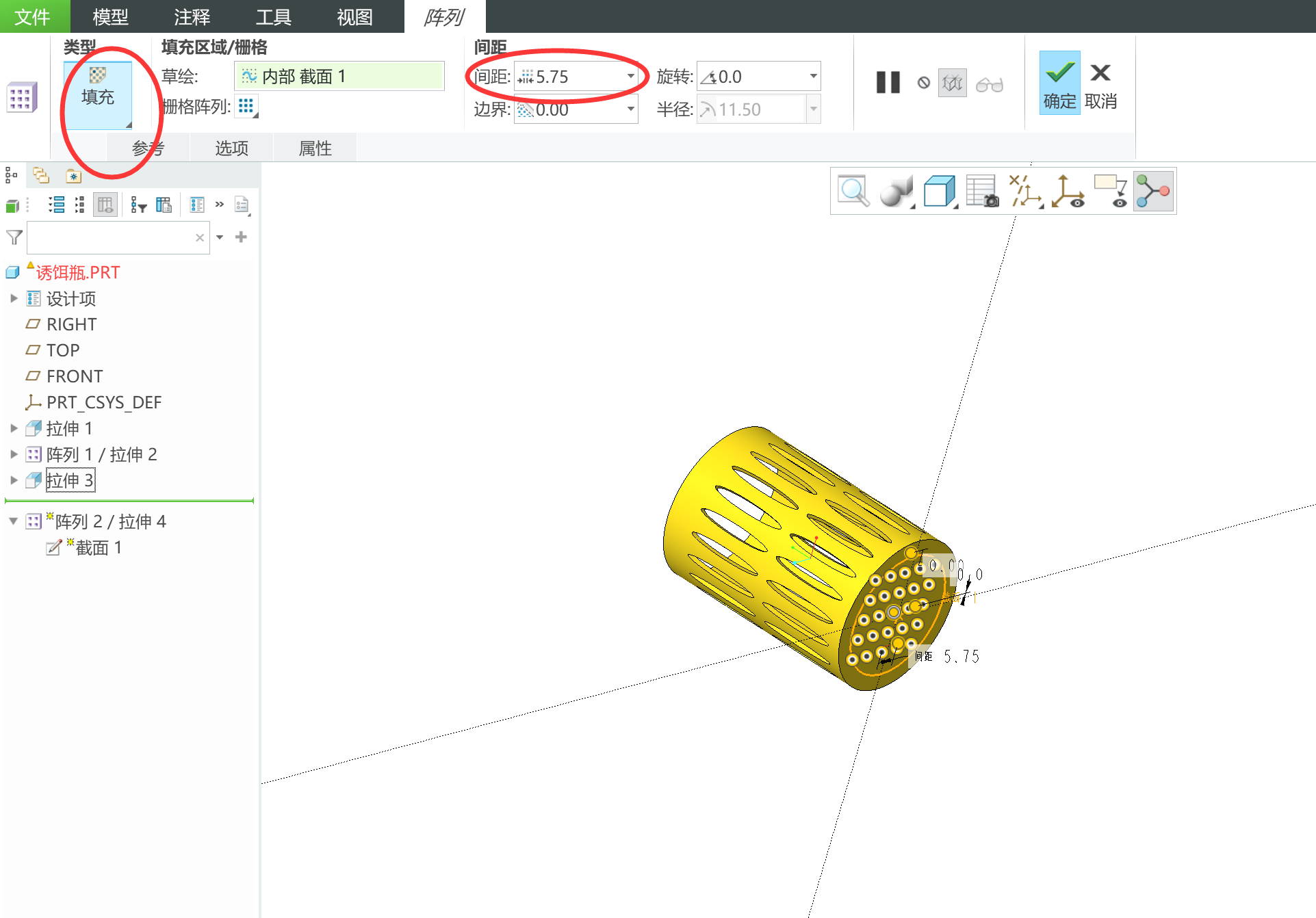

3. 阵列-参数参考步骤截图
4. 完成

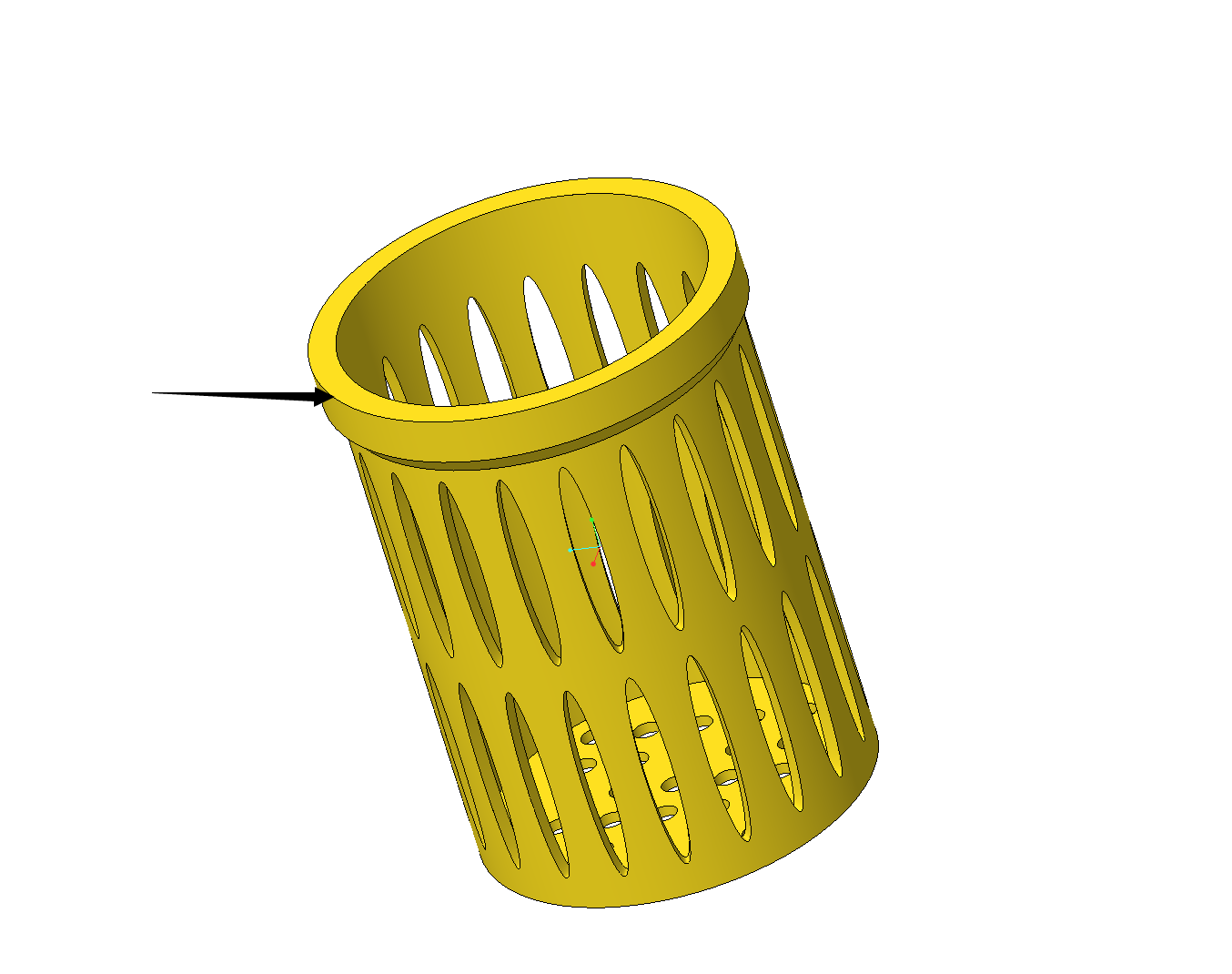

1. 首先，将瓶身上方的部位加厚，因为内部要做螺纹的切除

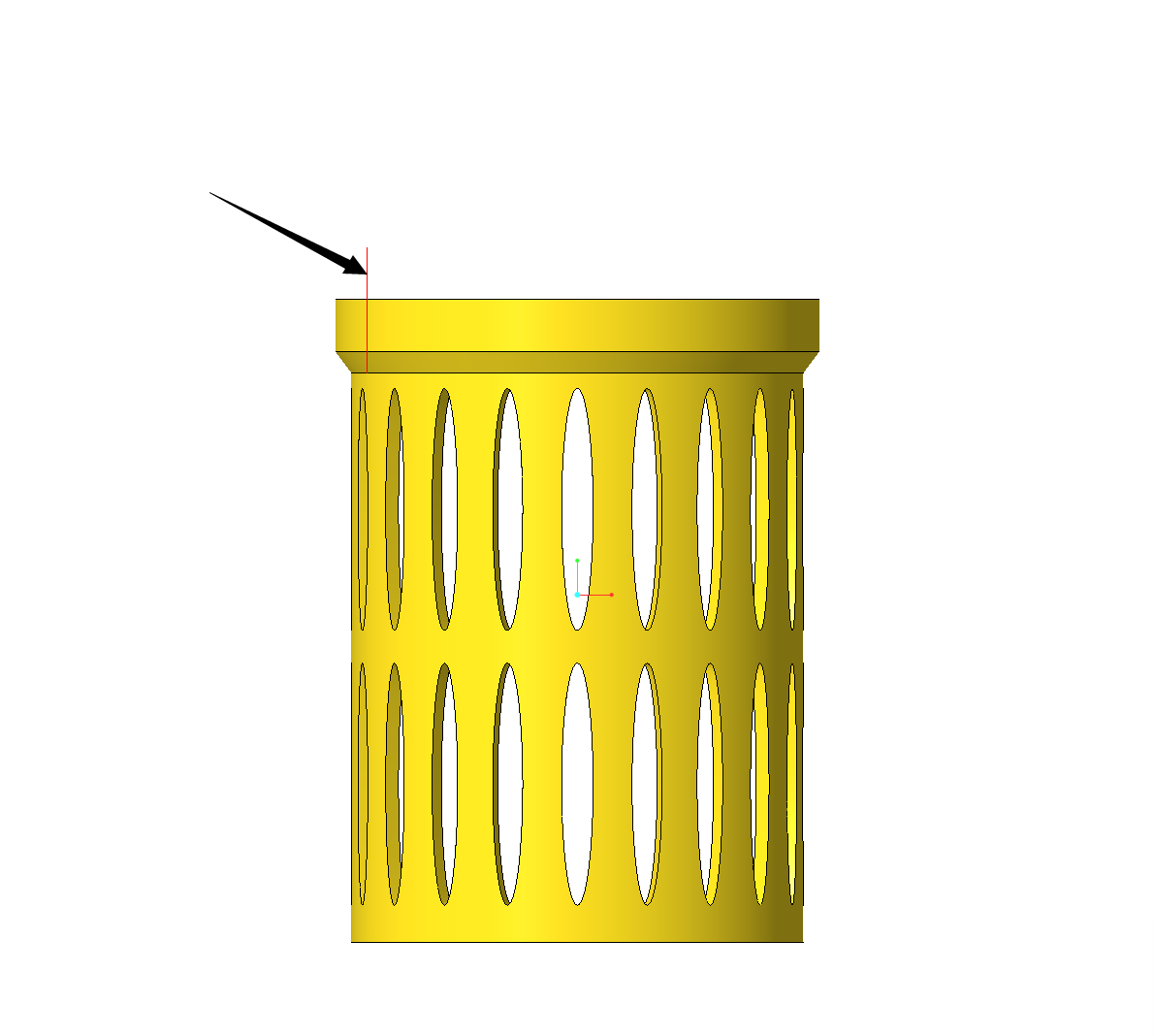

2. 草绘-草绘螺纹截面所在的直线

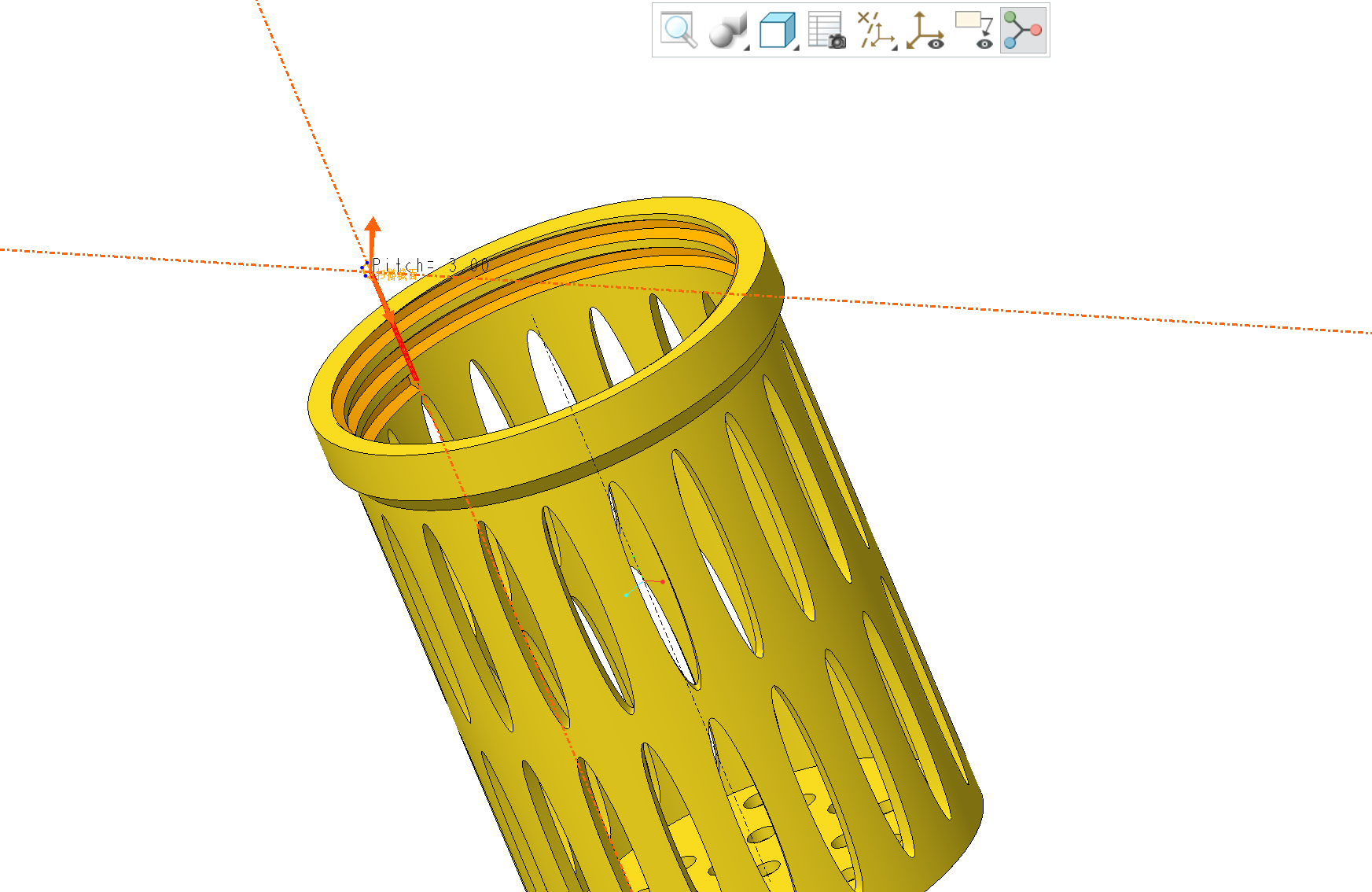

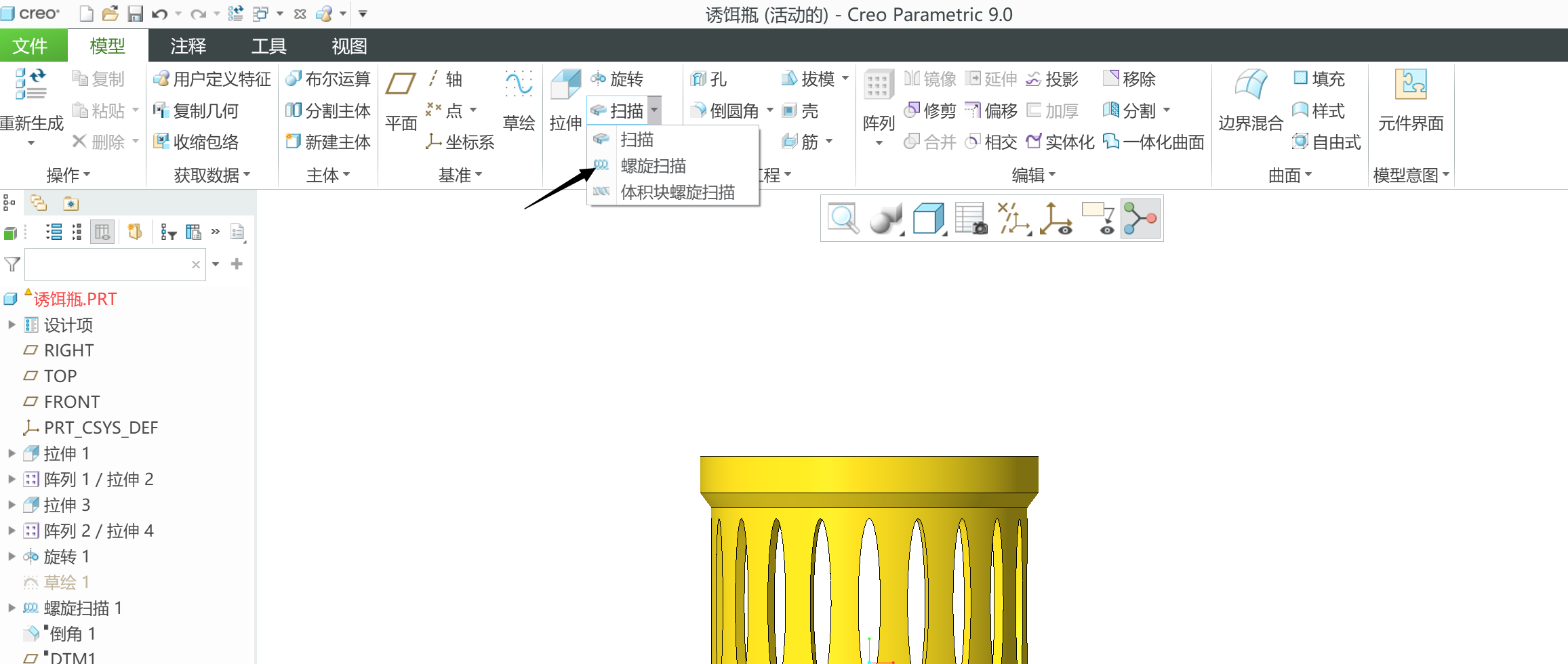

3. 线选中草绘步骤，在选择“螺旋扫描”

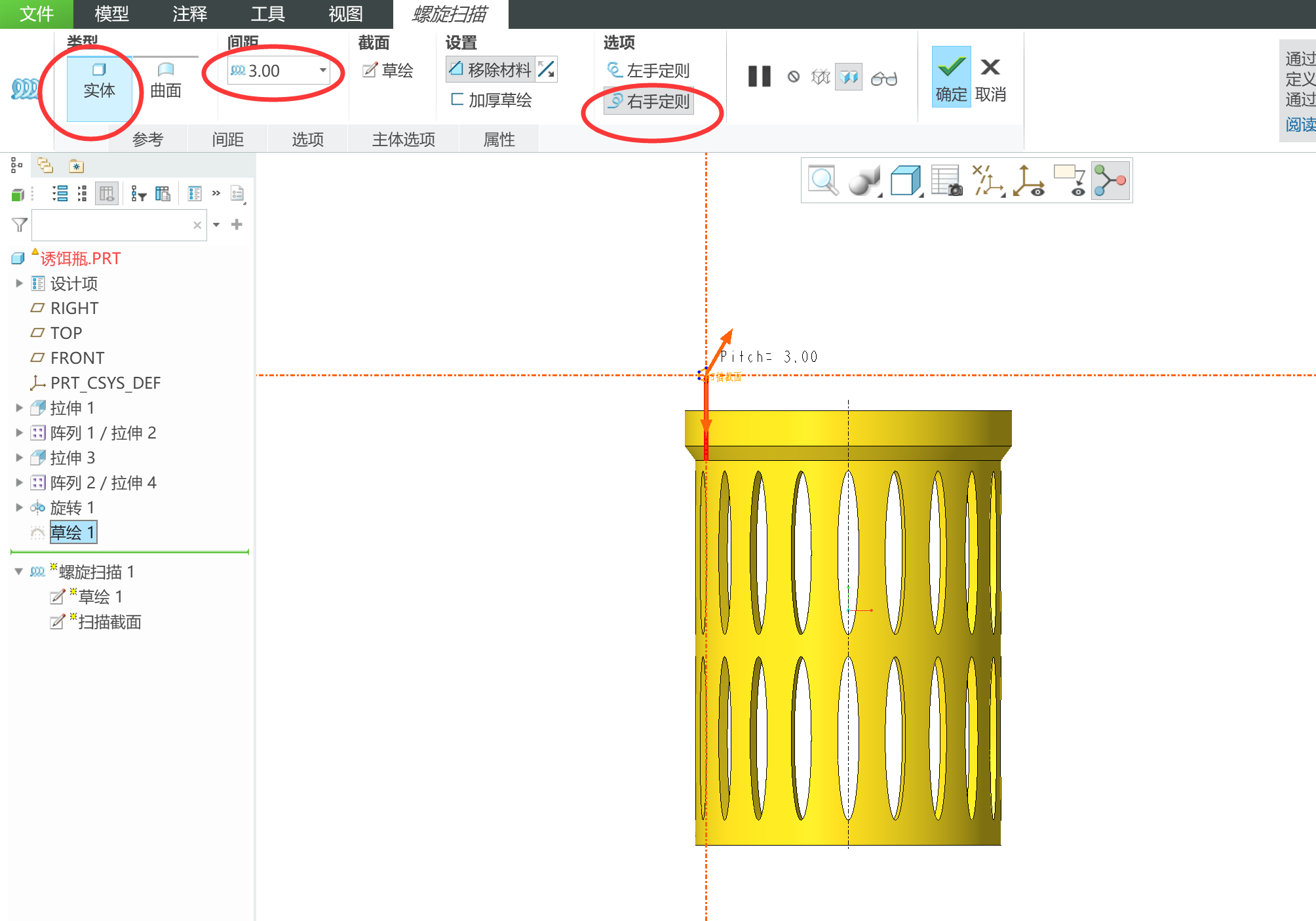

4. 将参数按照步骤截图中的设置

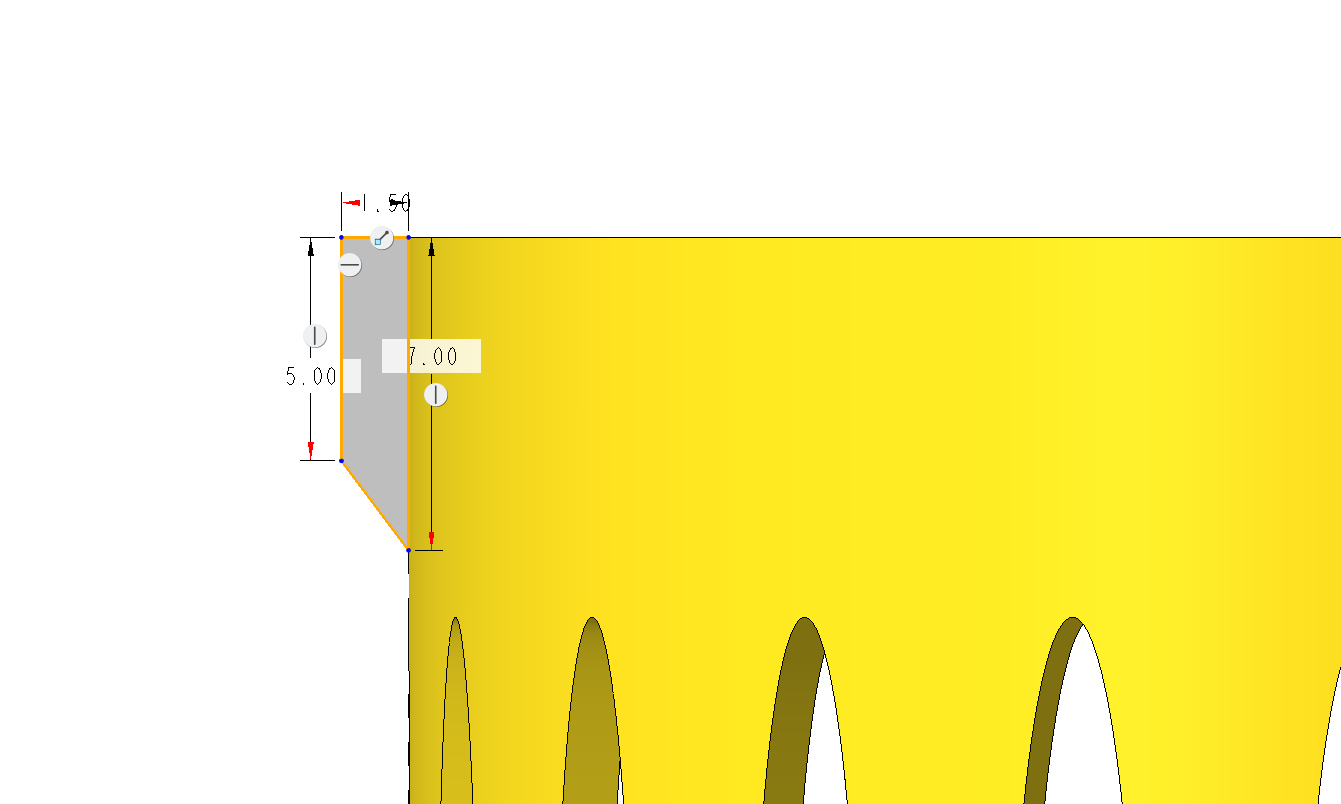

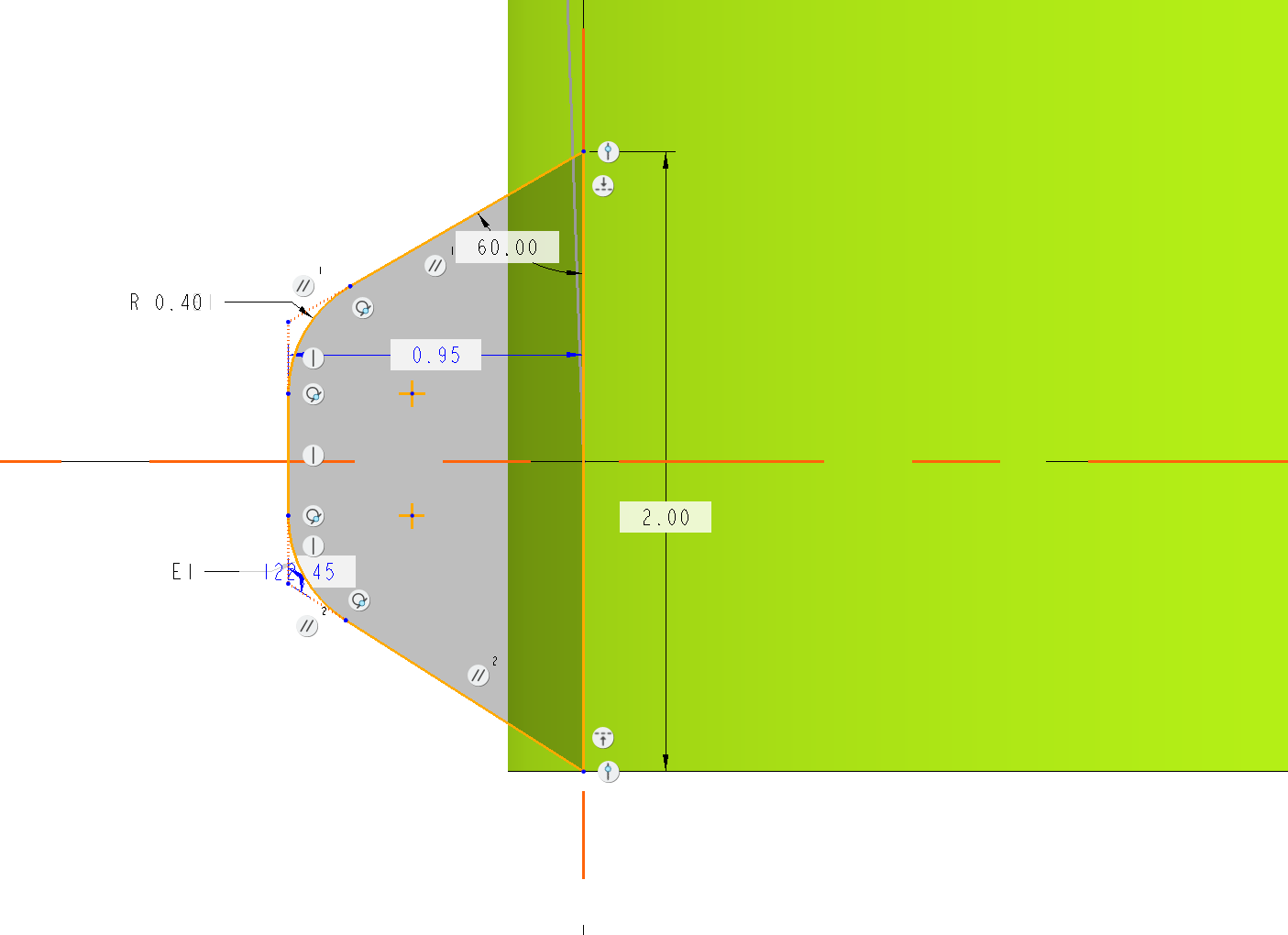

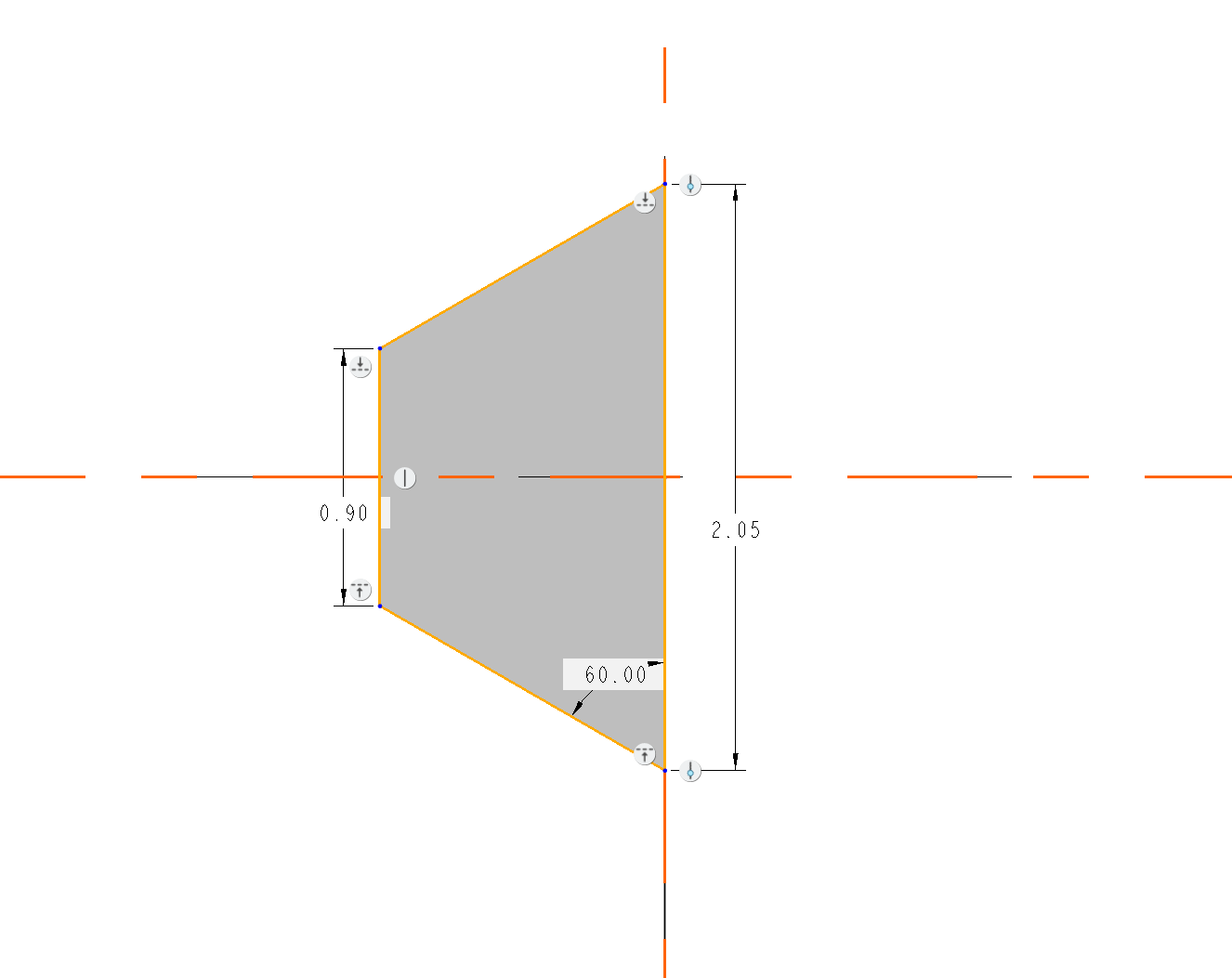

5. 点击草绘进入螺纹截面的绘制截面，按照截图参数设置

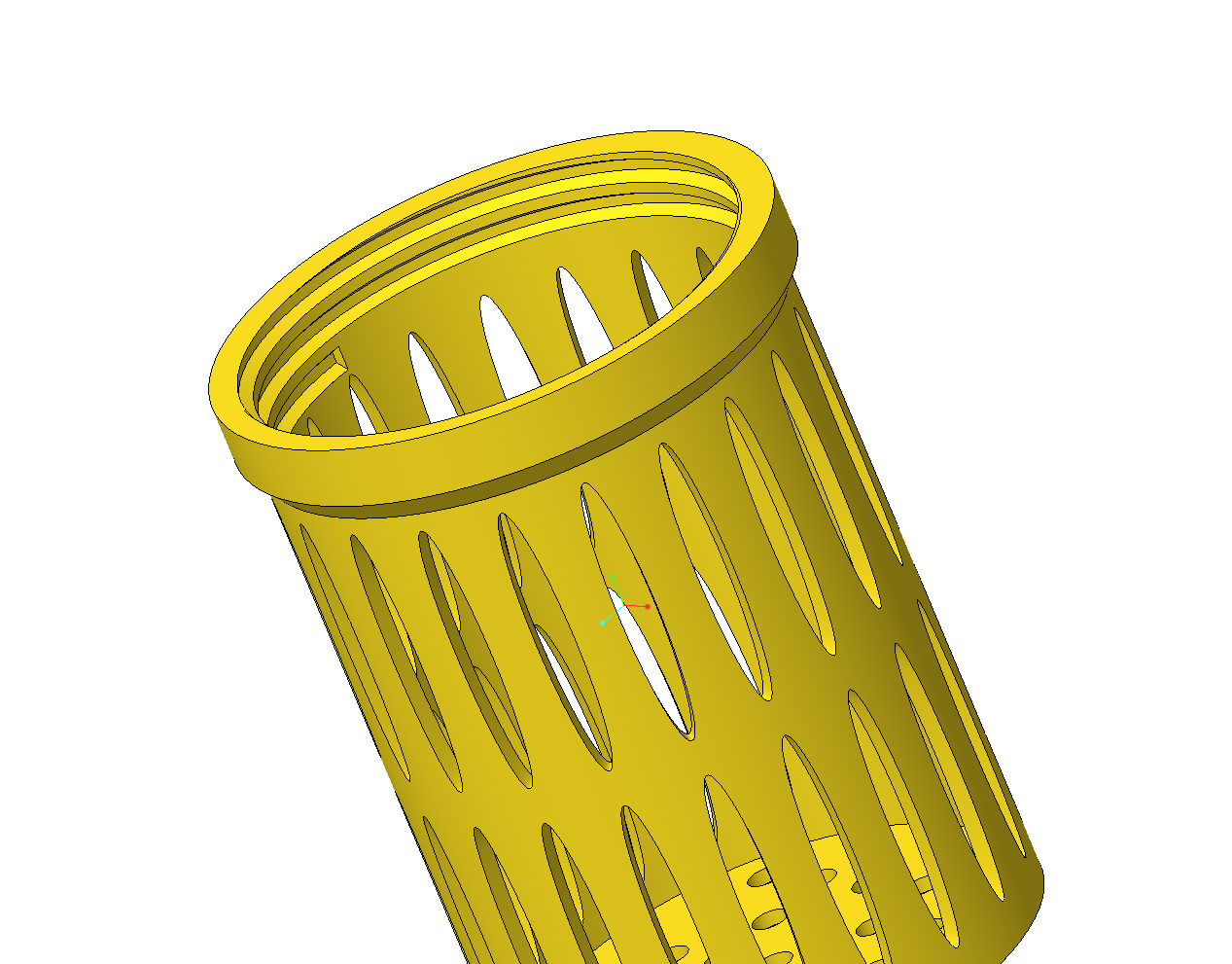

6. 点击确定，螺纹完成

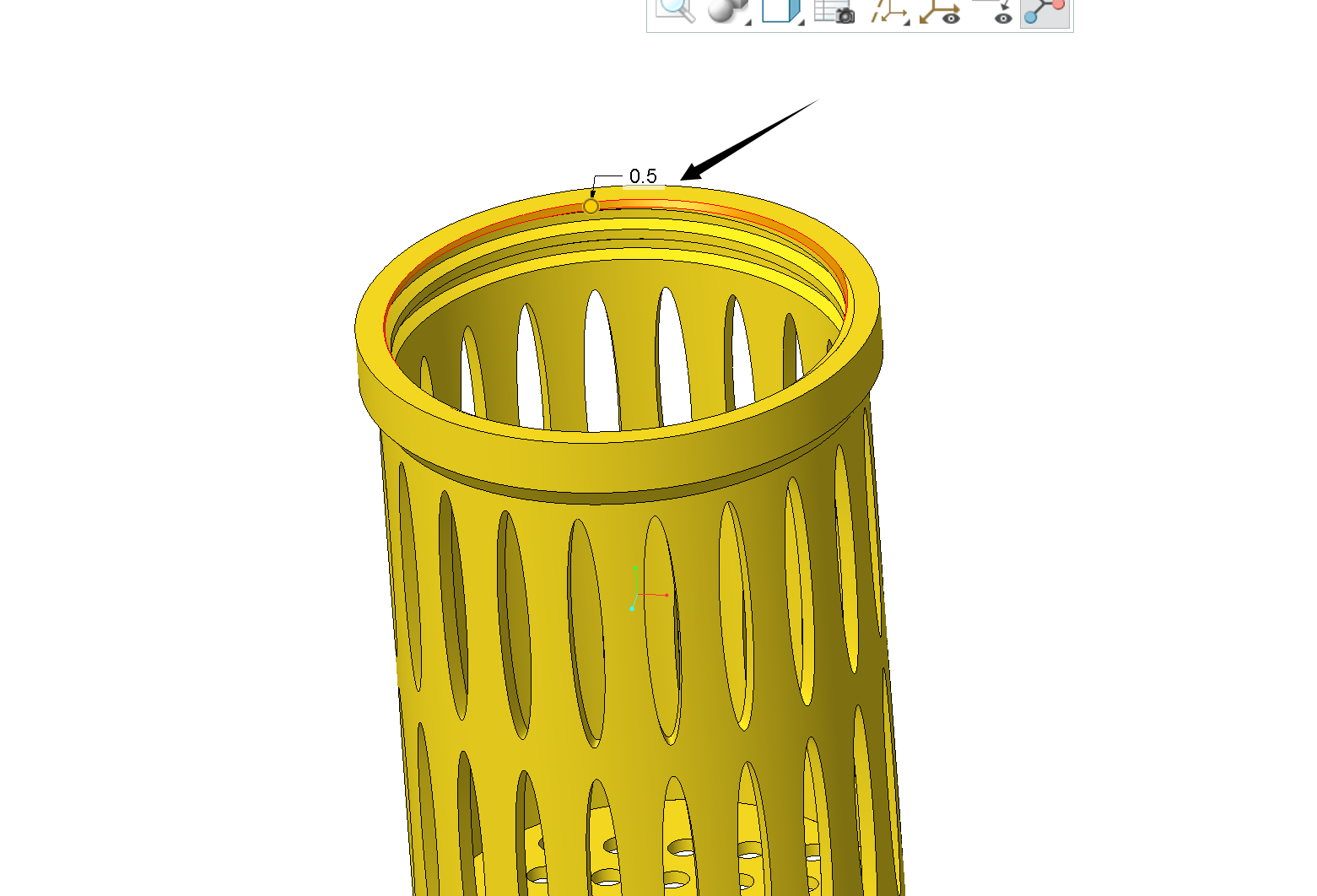

7. 将最上面的边缘倒角，便于螺纹配合

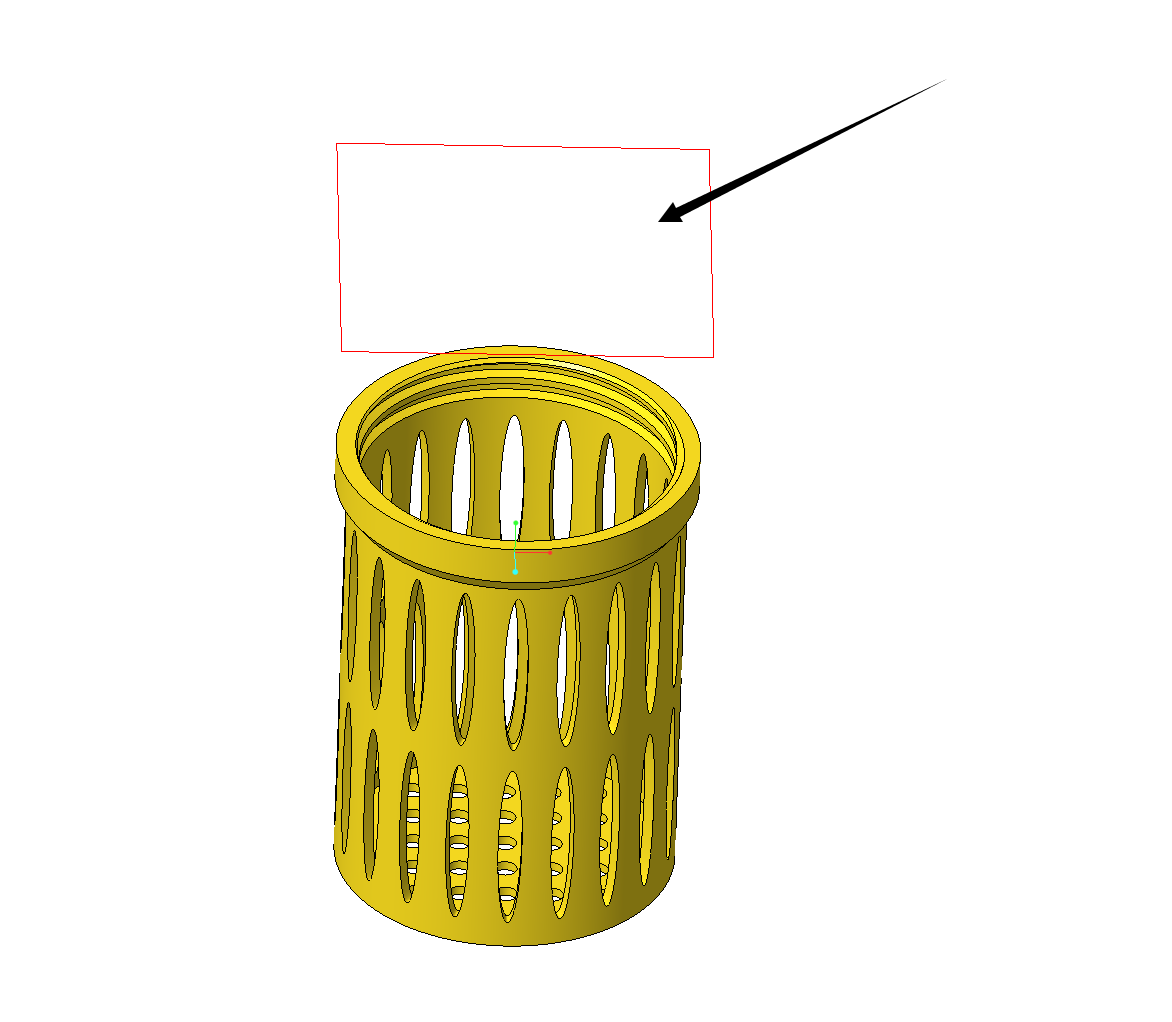

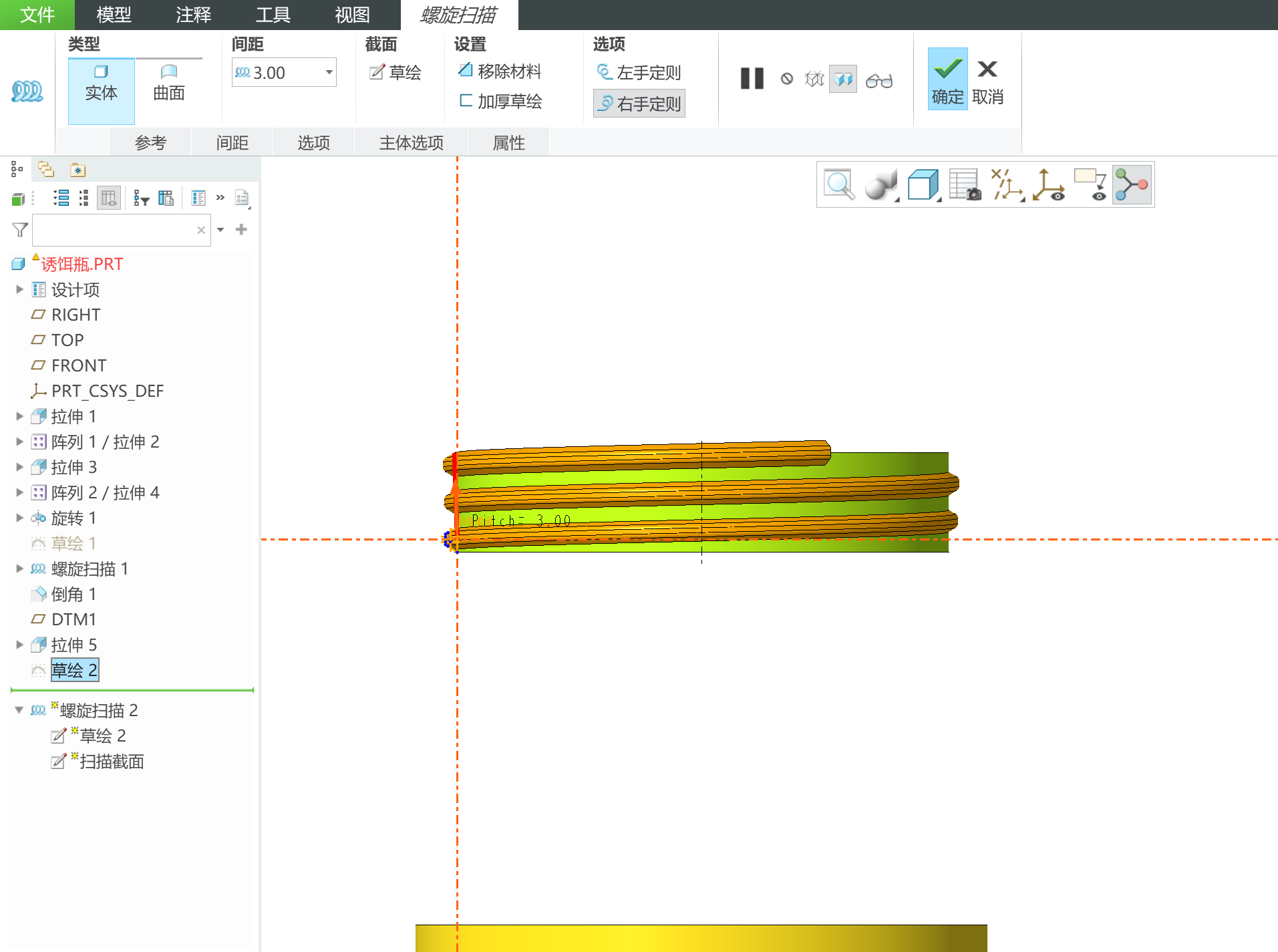

1. 新建平面

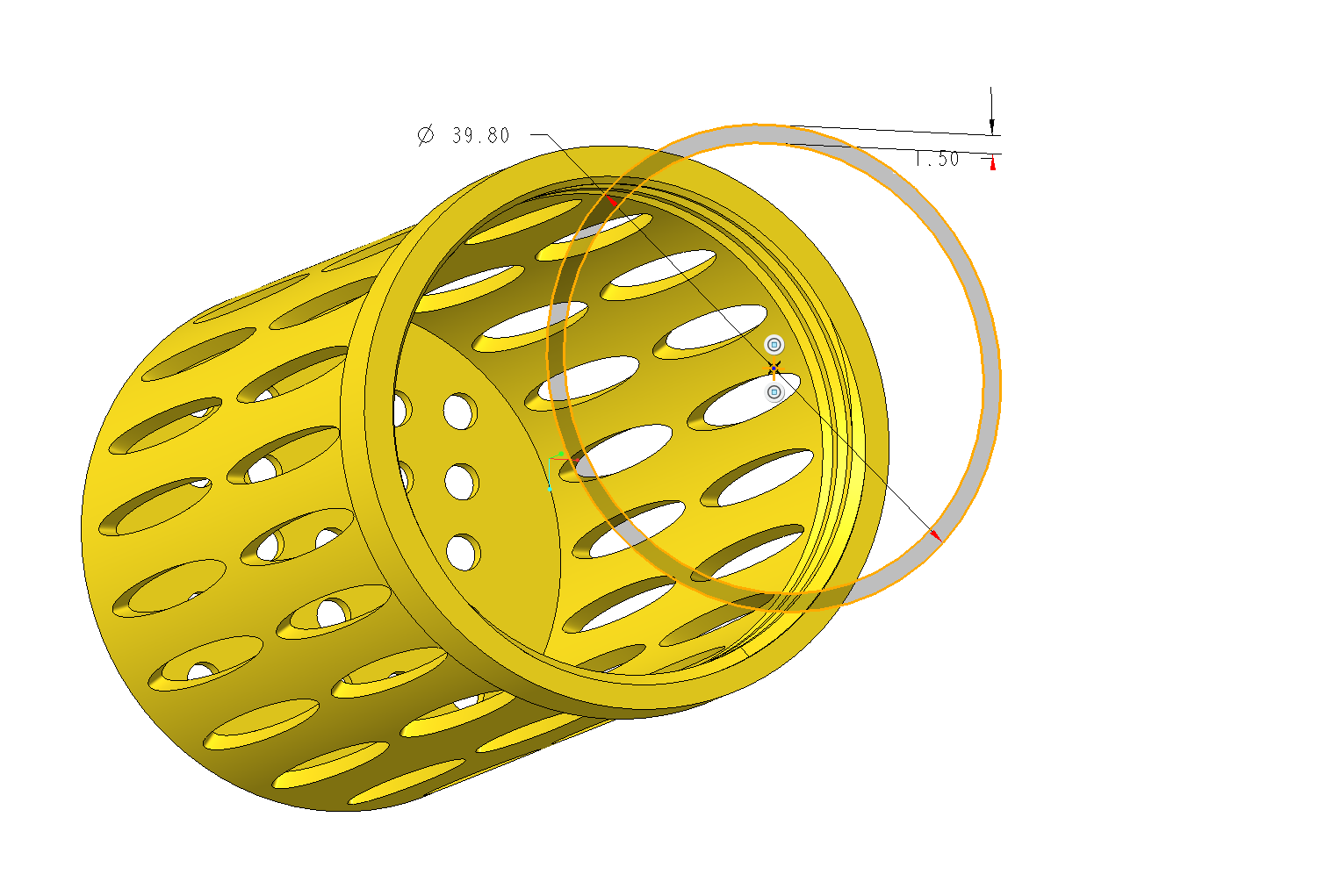

2. 在此平面草绘尺寸，如图

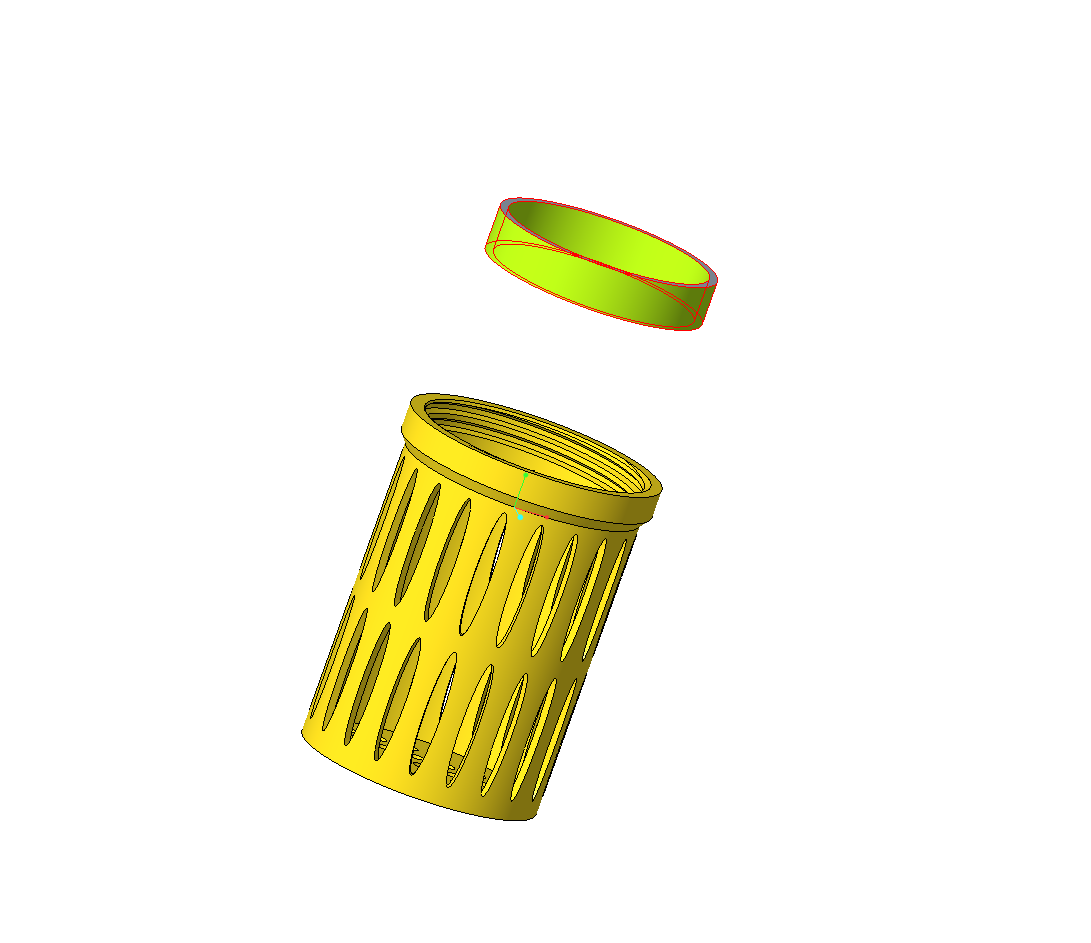

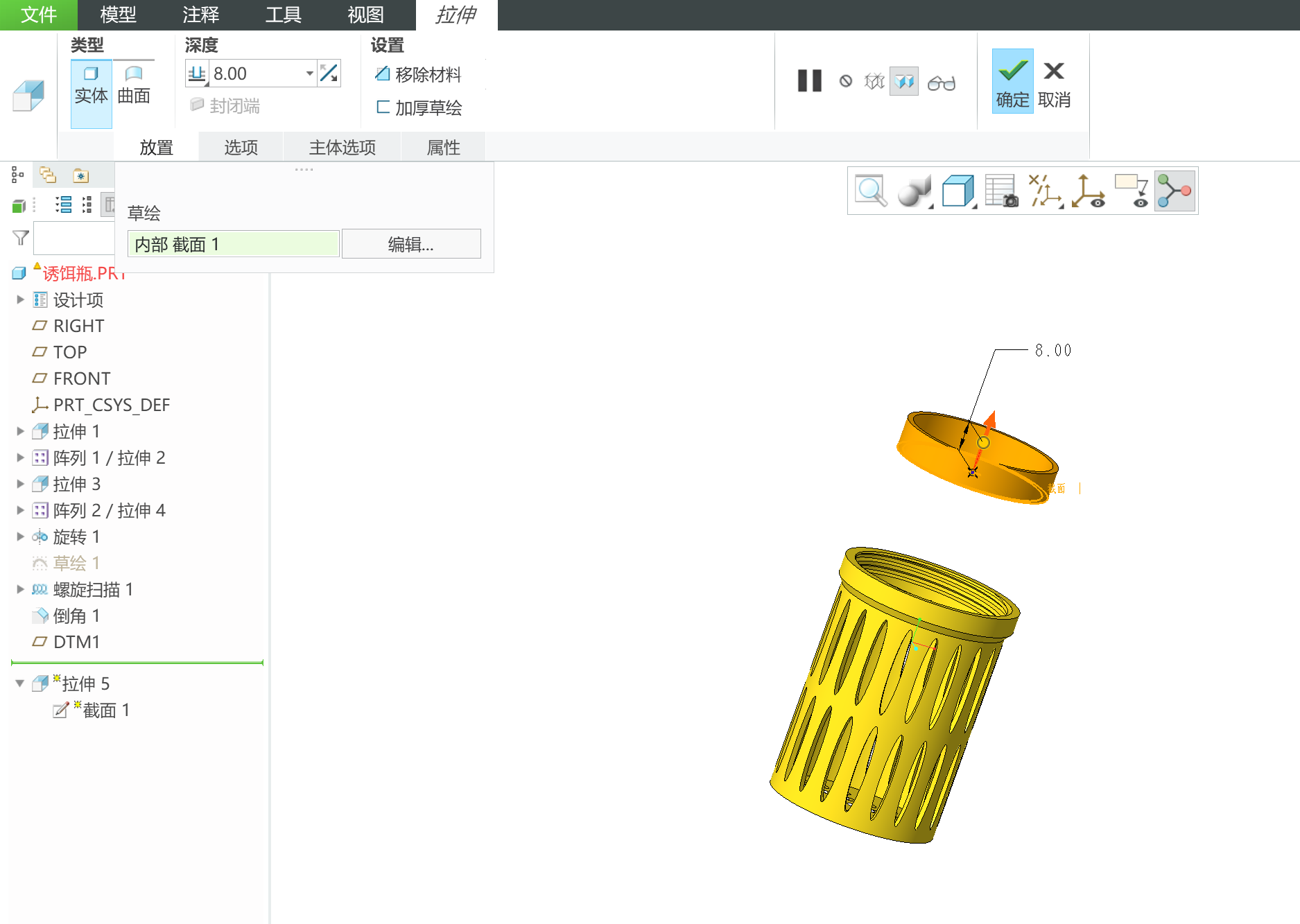

3. 拉伸高度为8mm

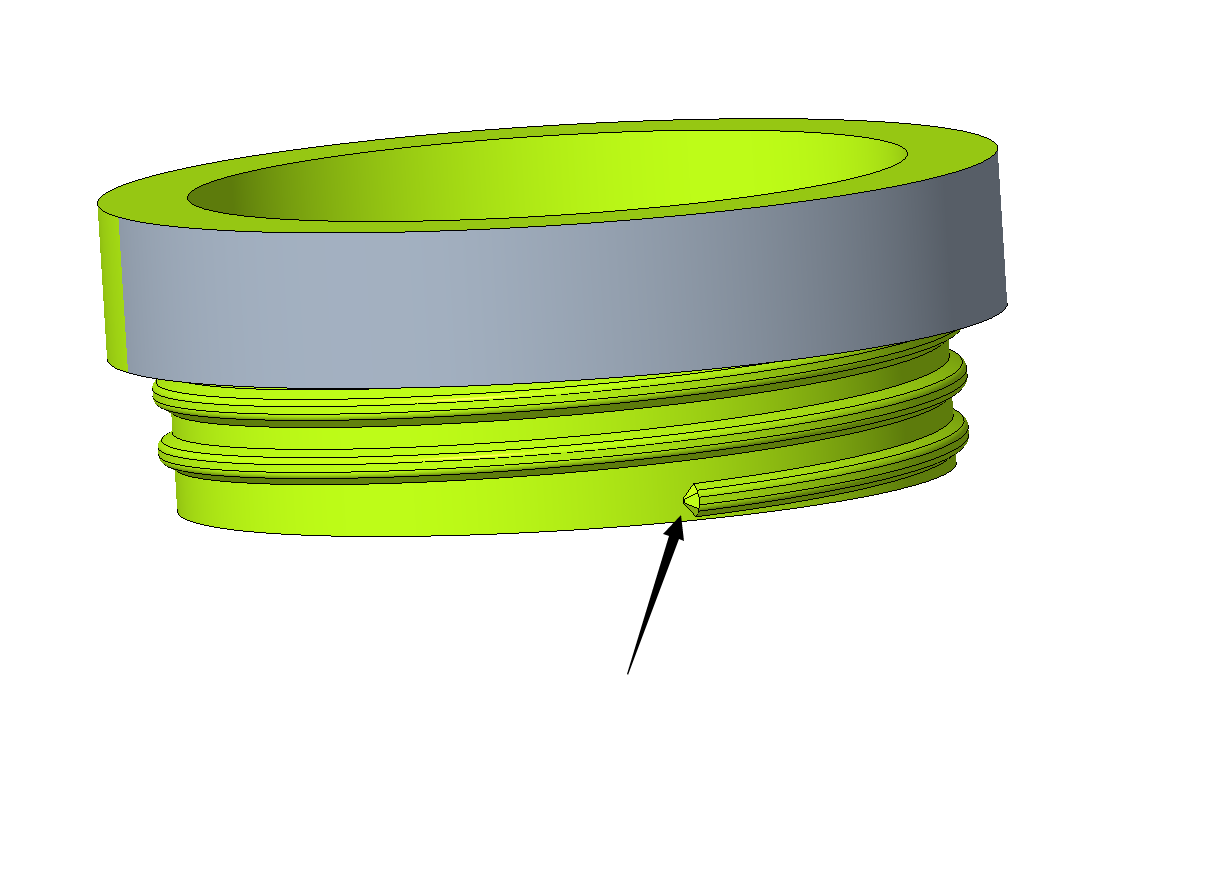

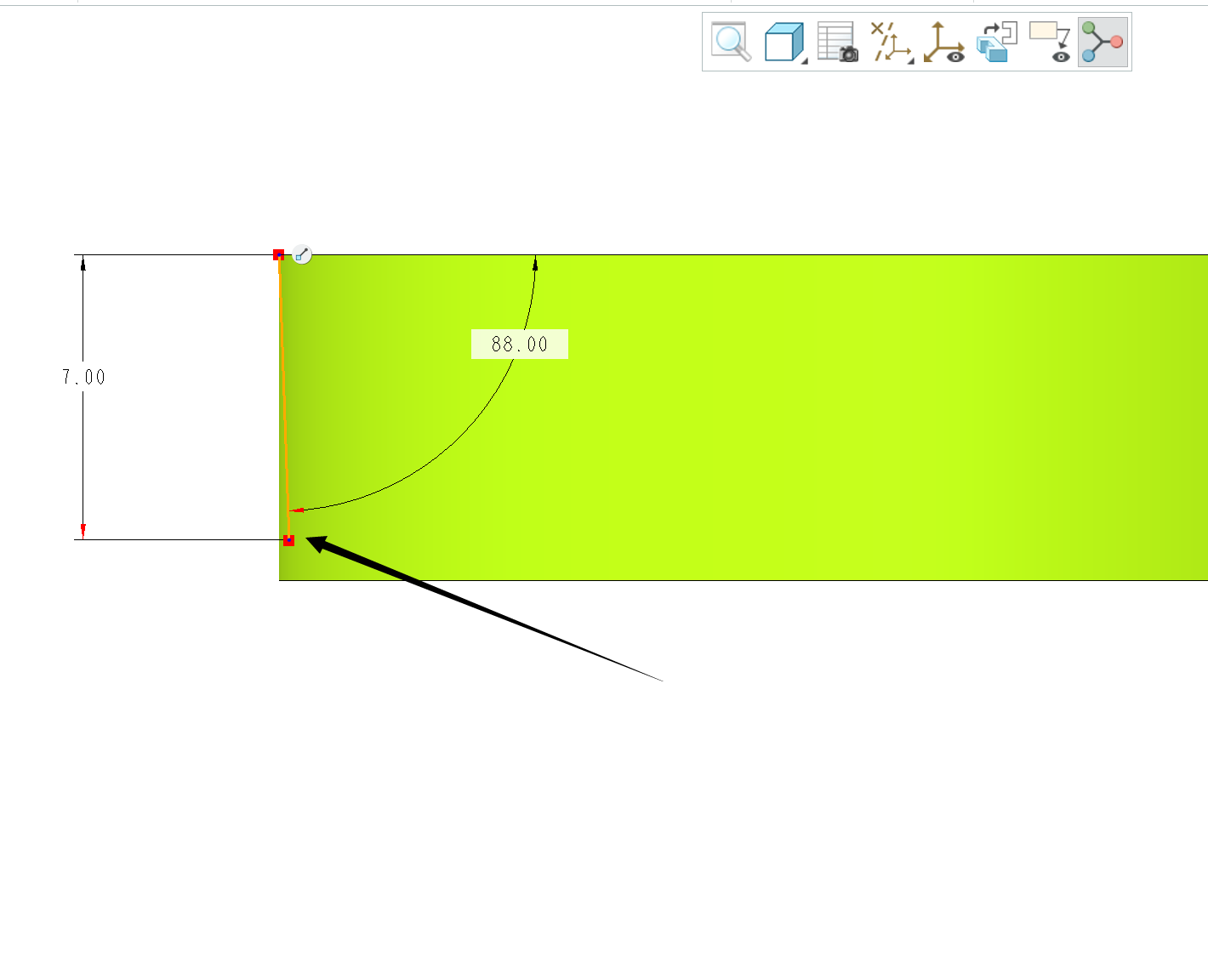

4. 草绘螺纹的线段，为倾斜，即螺纹从开头部位至结尾是渐变升高的，便于装配

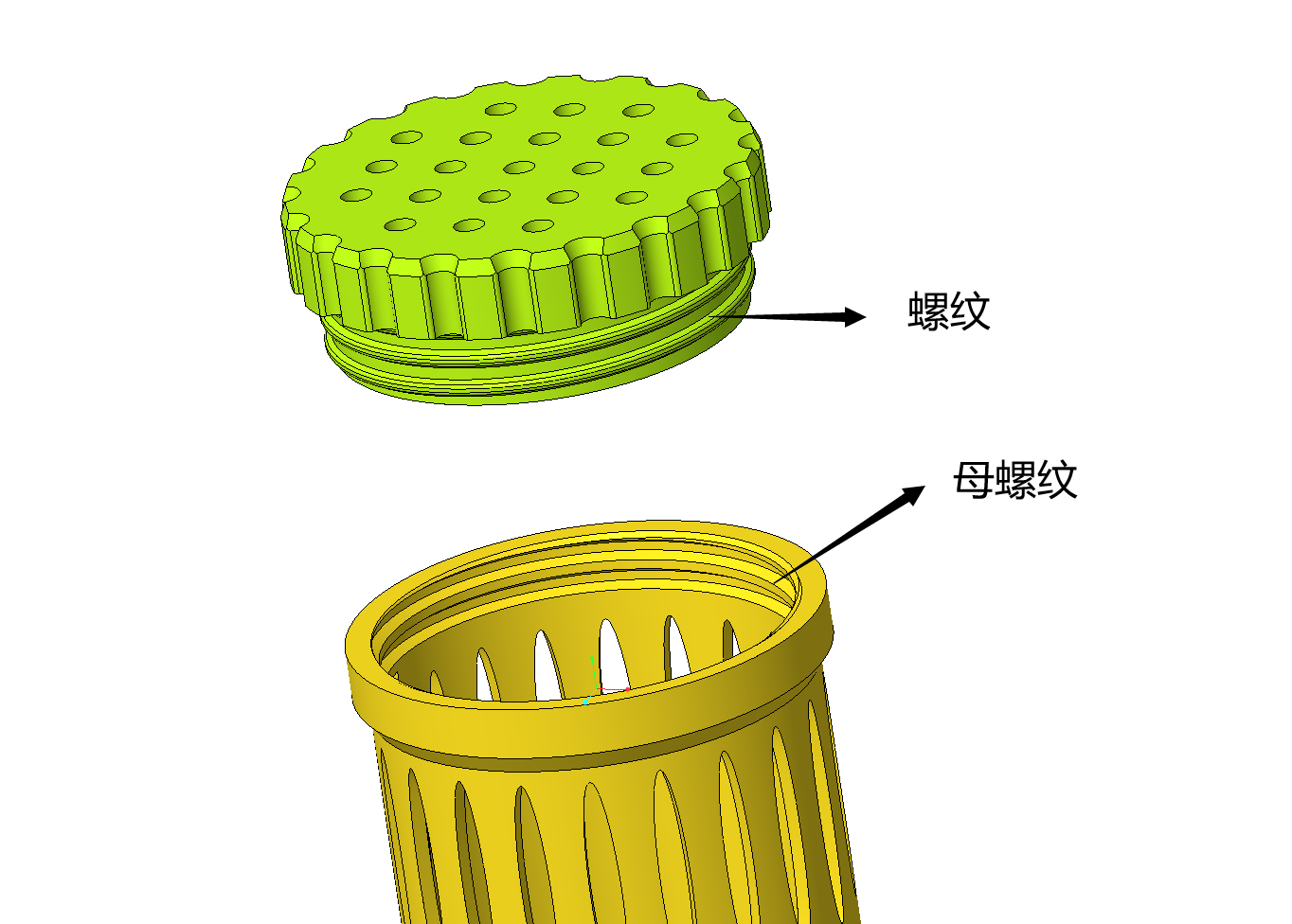

5. 注意公螺纹的截面尺寸均比母螺纹的小0.05mm，且小径比母螺纹小径小0.2mm

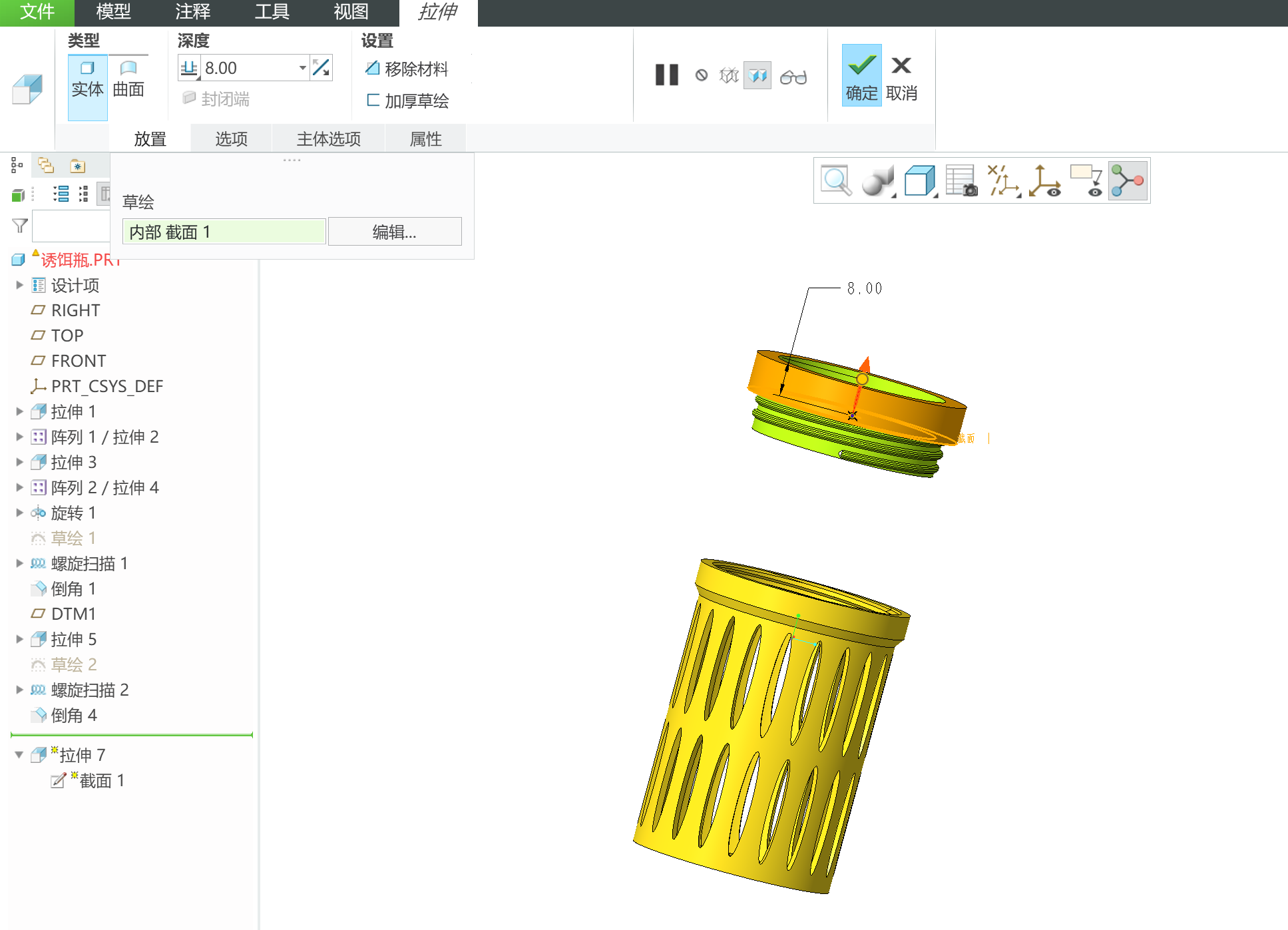

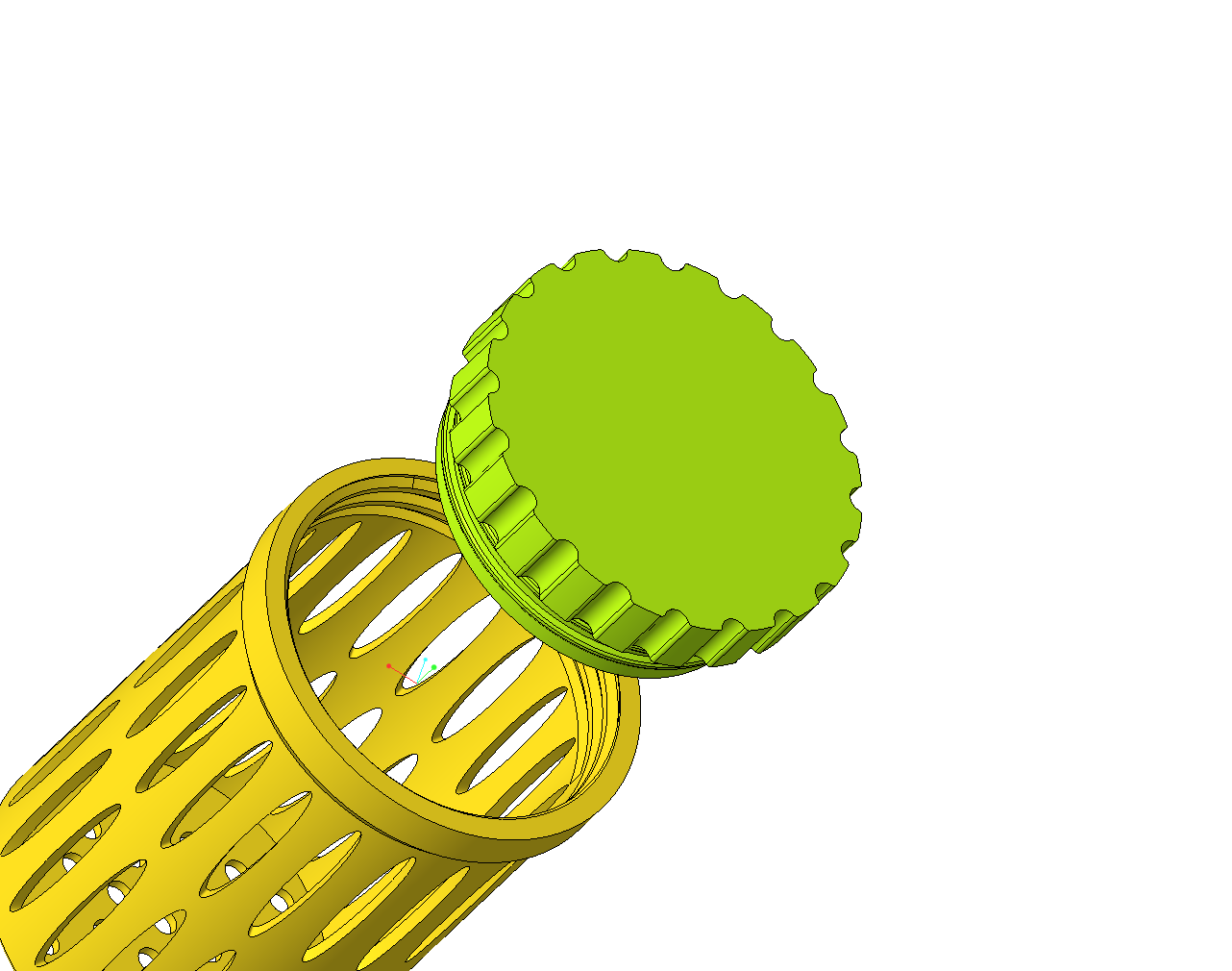

1. 拉伸瓶盖的螺纹高度

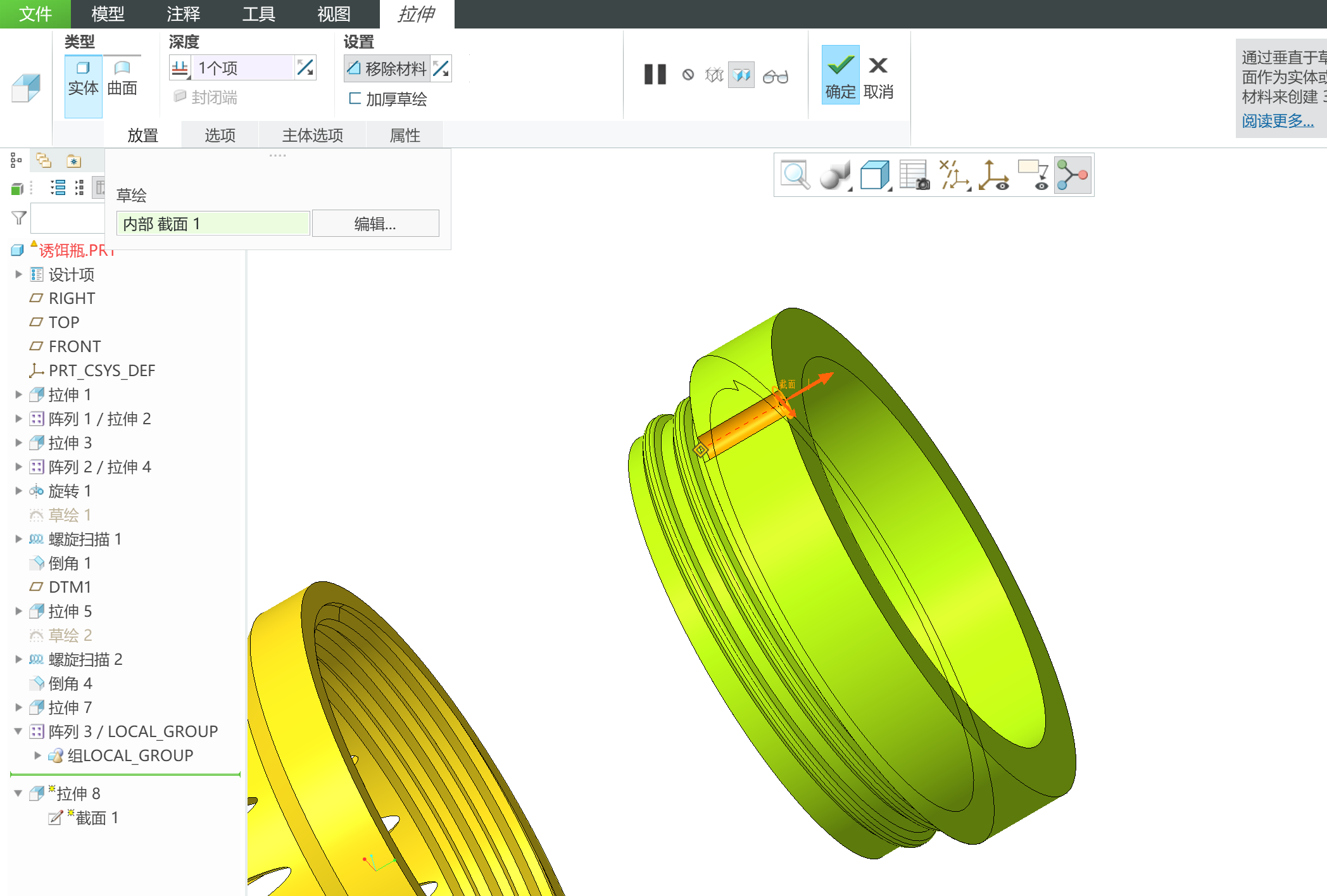

2. 在顶面绘制圆形，切除材料+倒圆角，将此2步骤组合

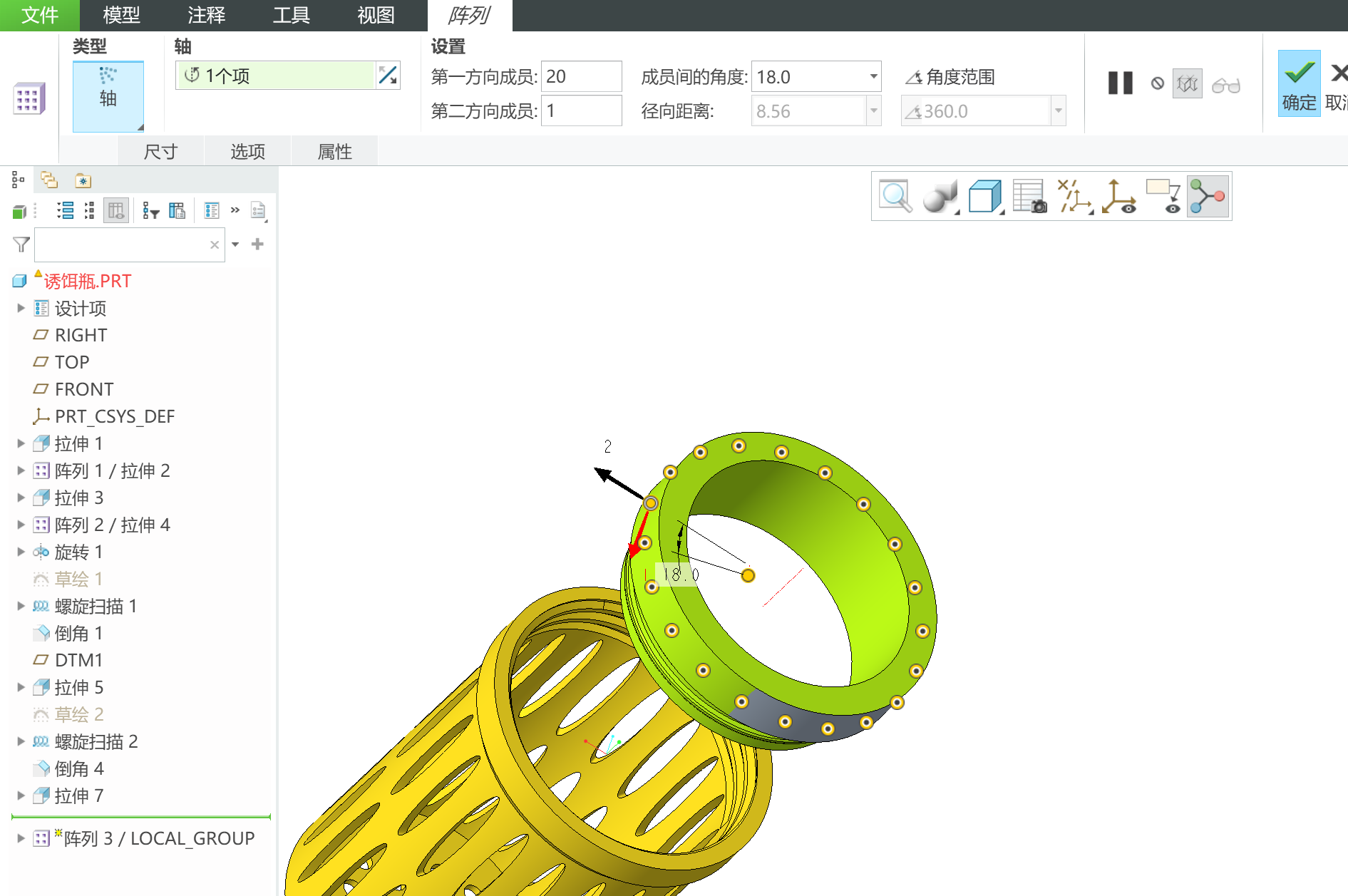

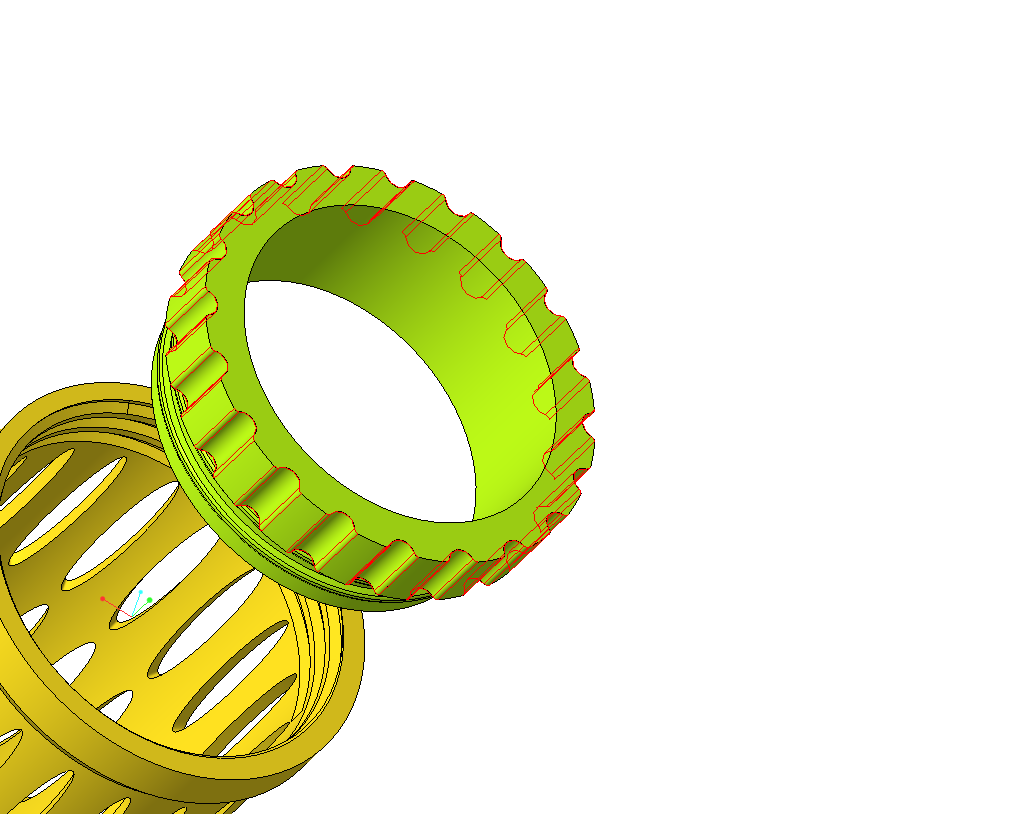

3. 选择阵列，参数如图，完成

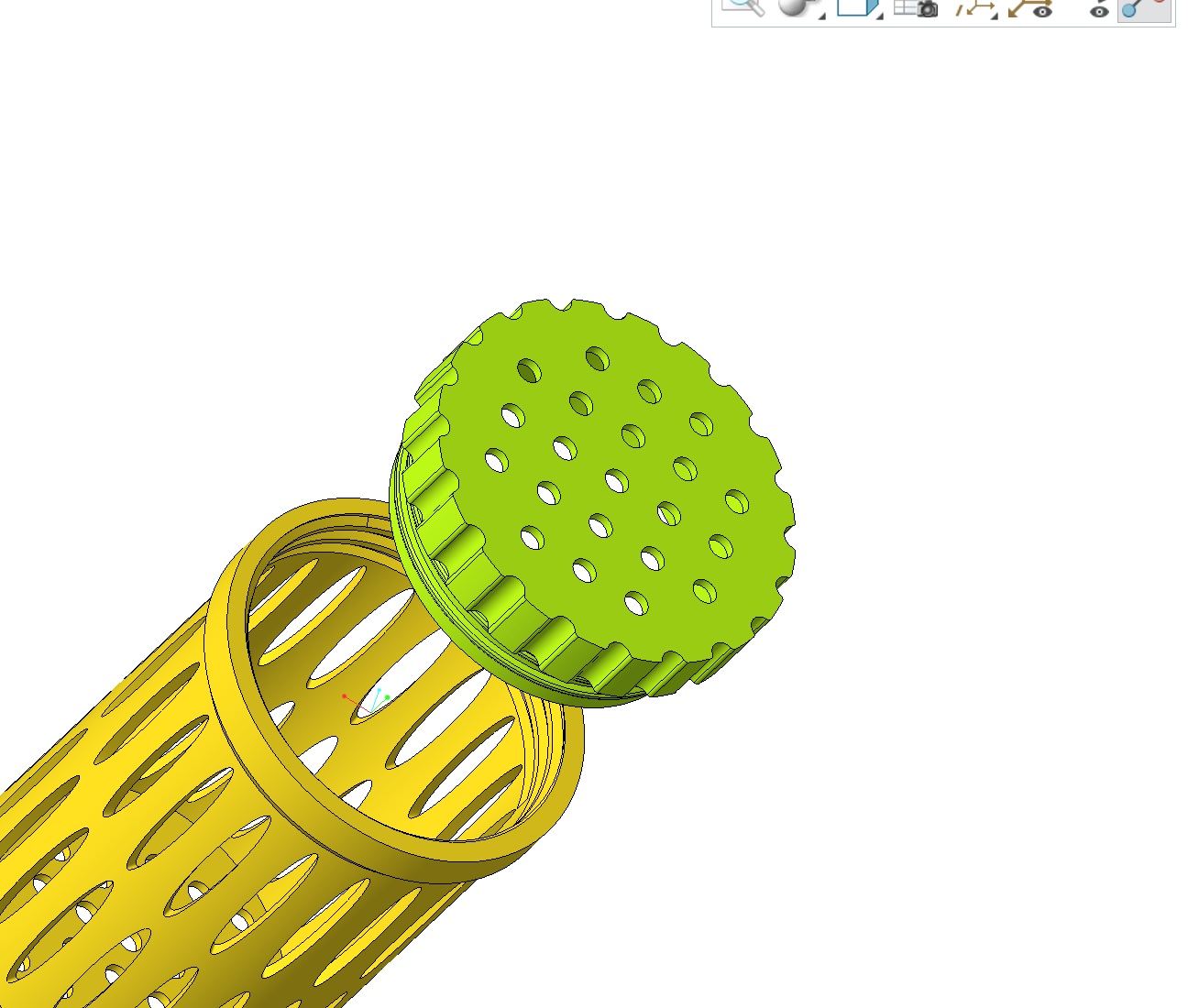

4. 制作瓶盖的顶部网眼，步骤同瓶身底部，不在赘述

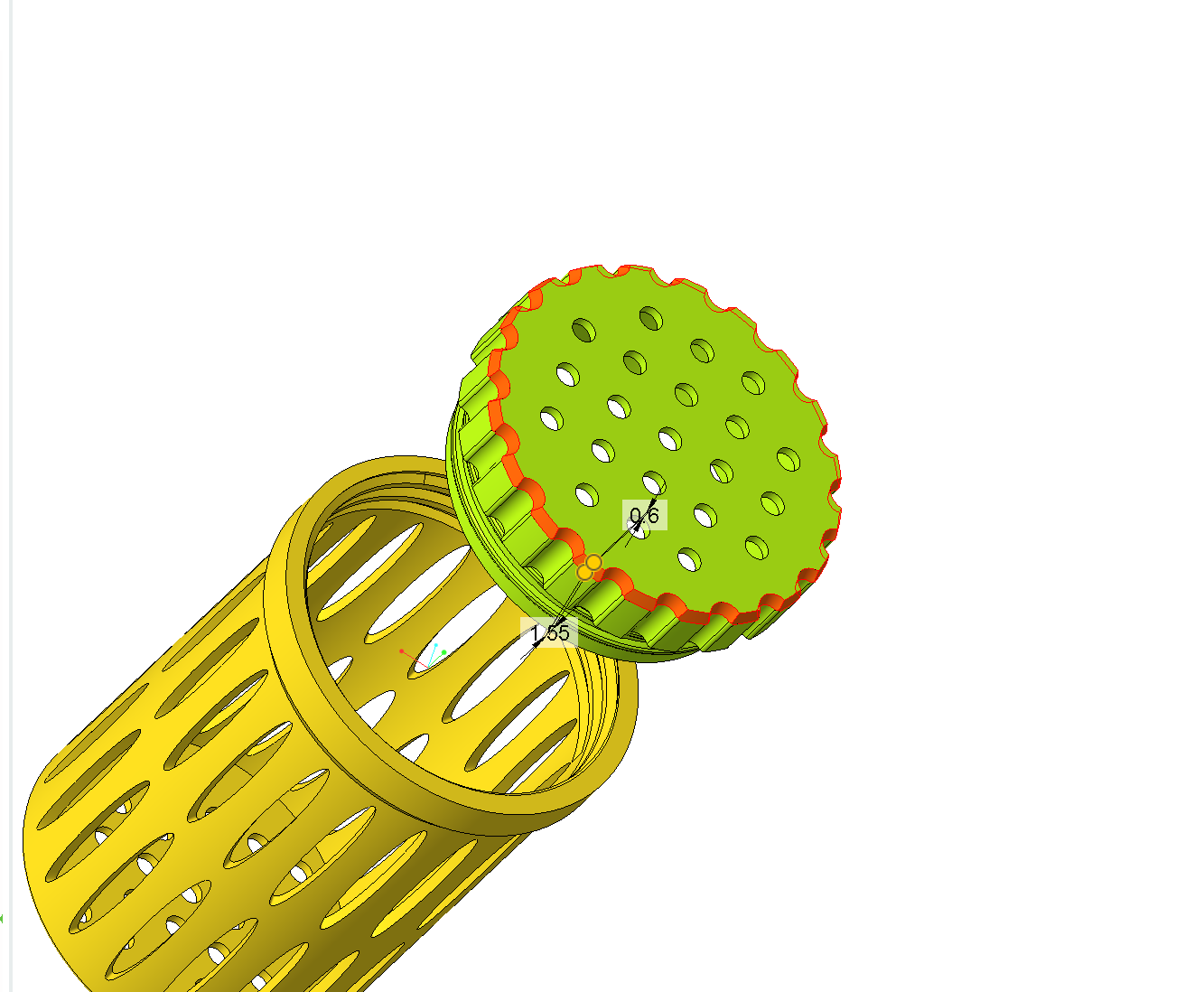

5. 倒角，防割手

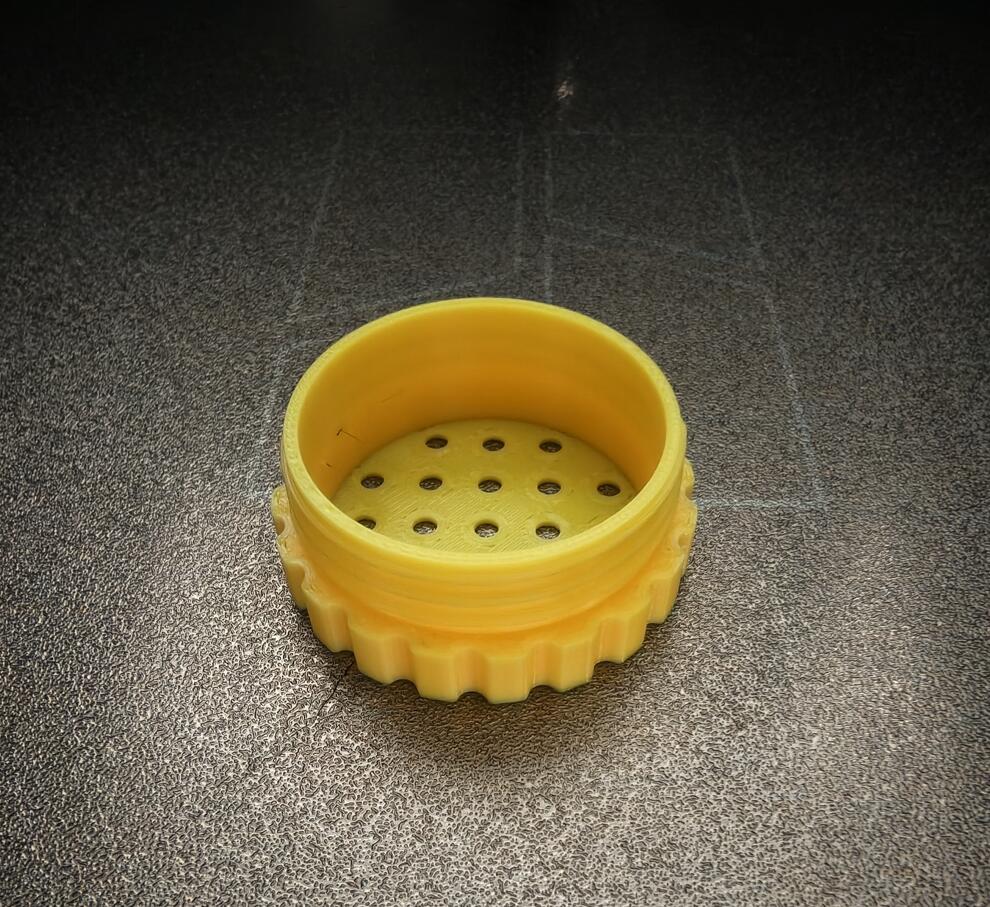

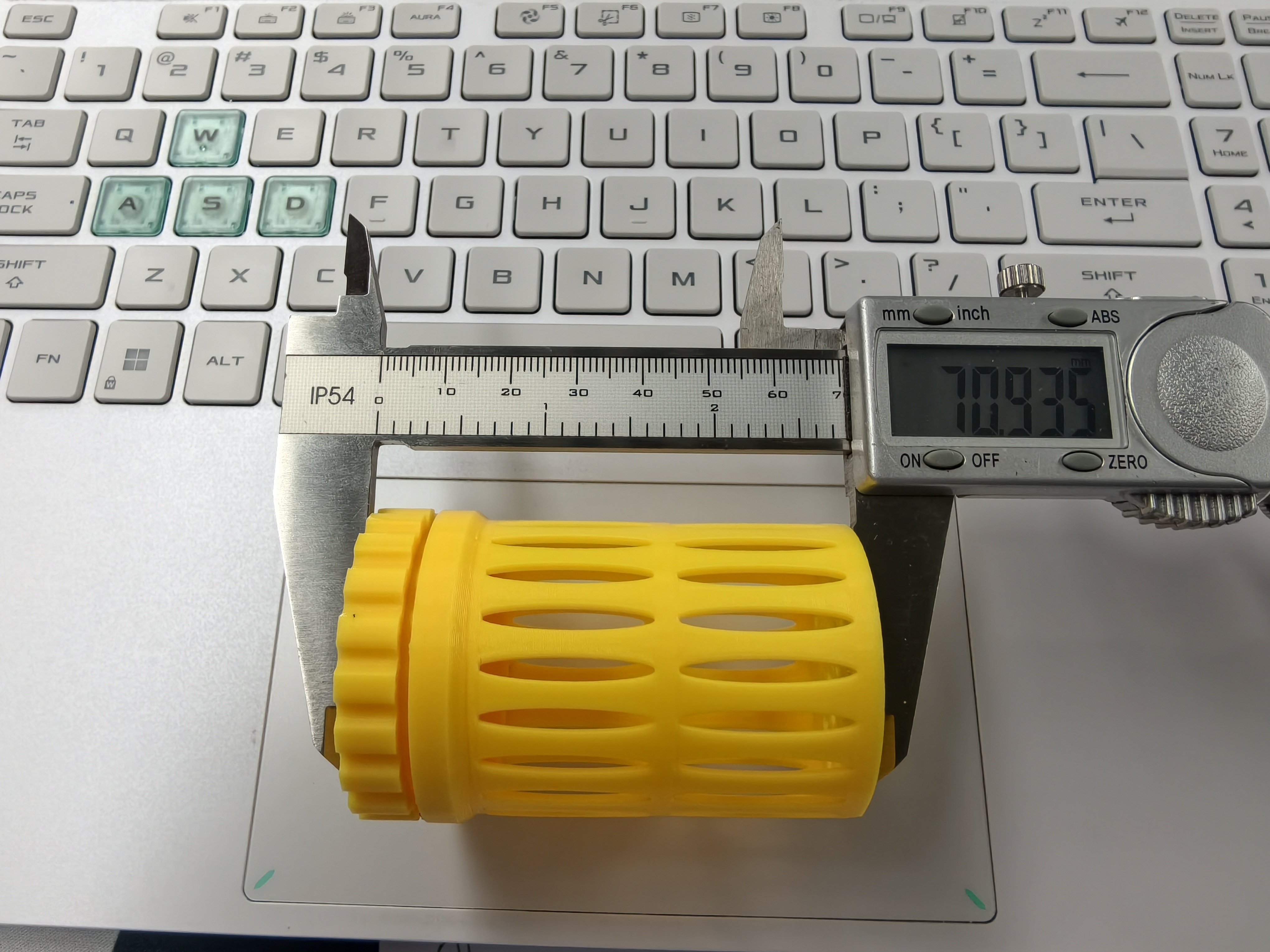

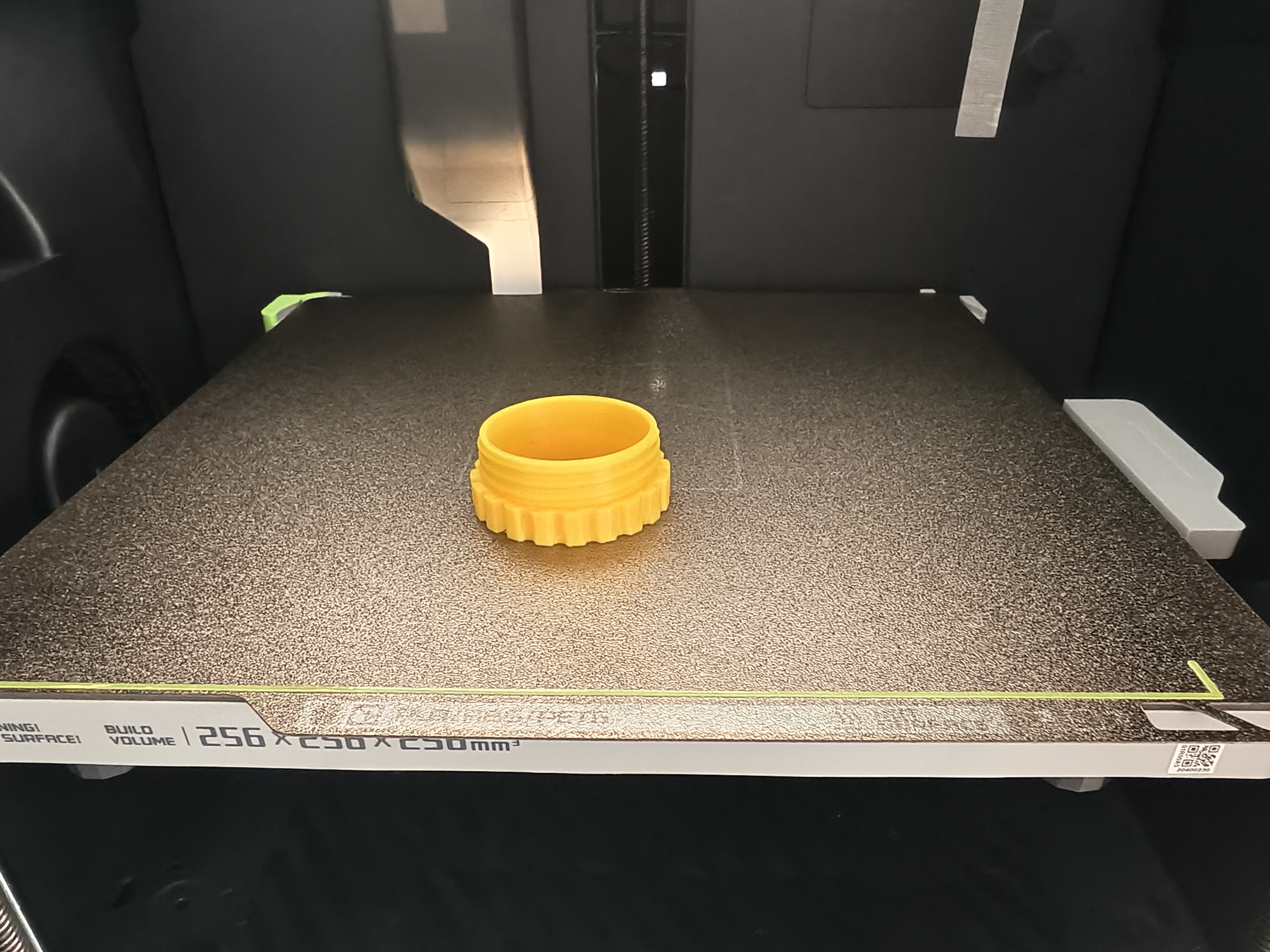

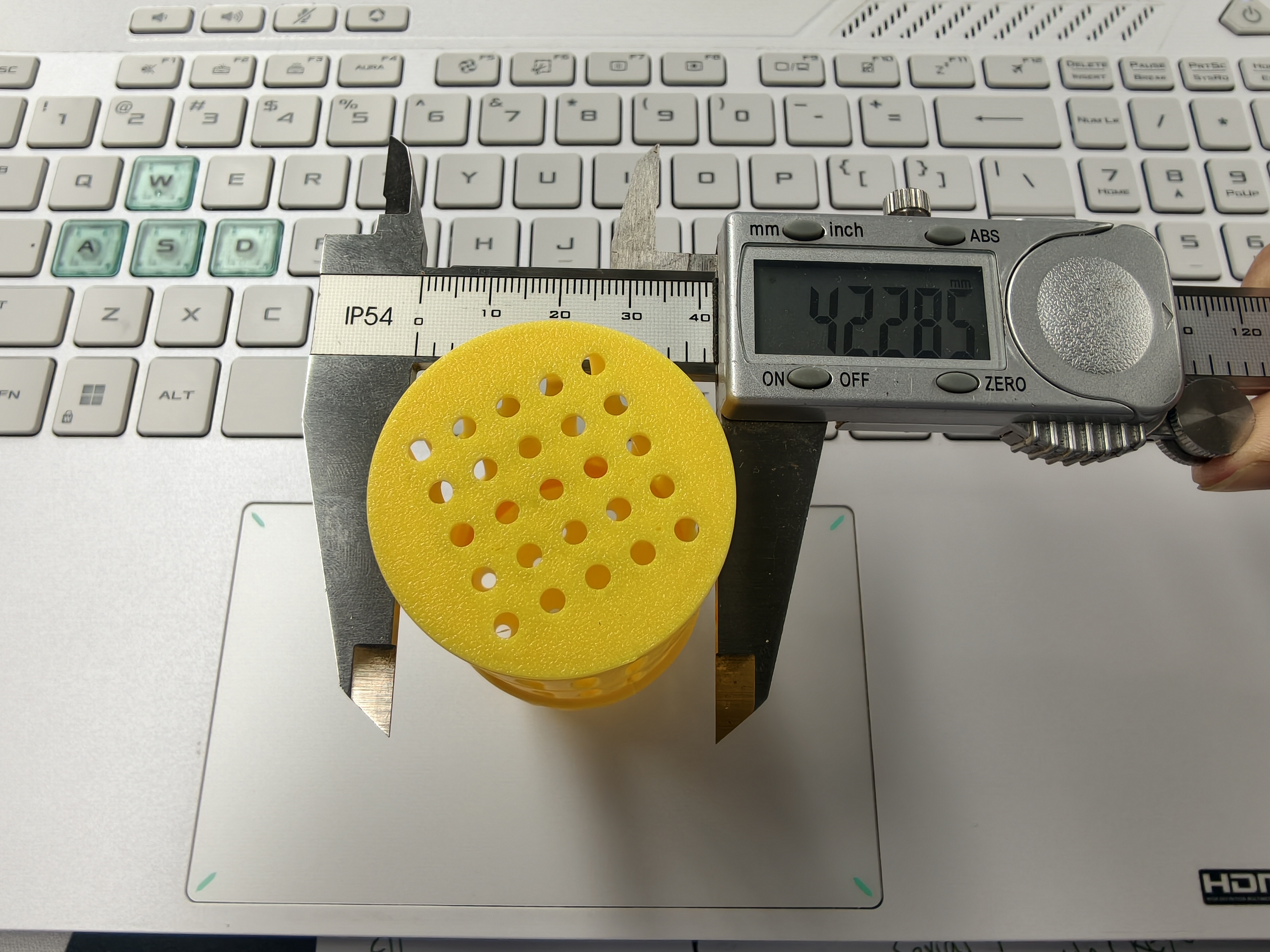

实物如图，螺纹配合丝滑

至此，本项目制作完成
