威克士WX540.1更换扭矩贴片开关
3D打印手工制作
原创
发布时间: 2026-06-18 10:54:14
|
0
0
0
0
修理
电动螺丝批
威克士
扭矩按键
贴片按键

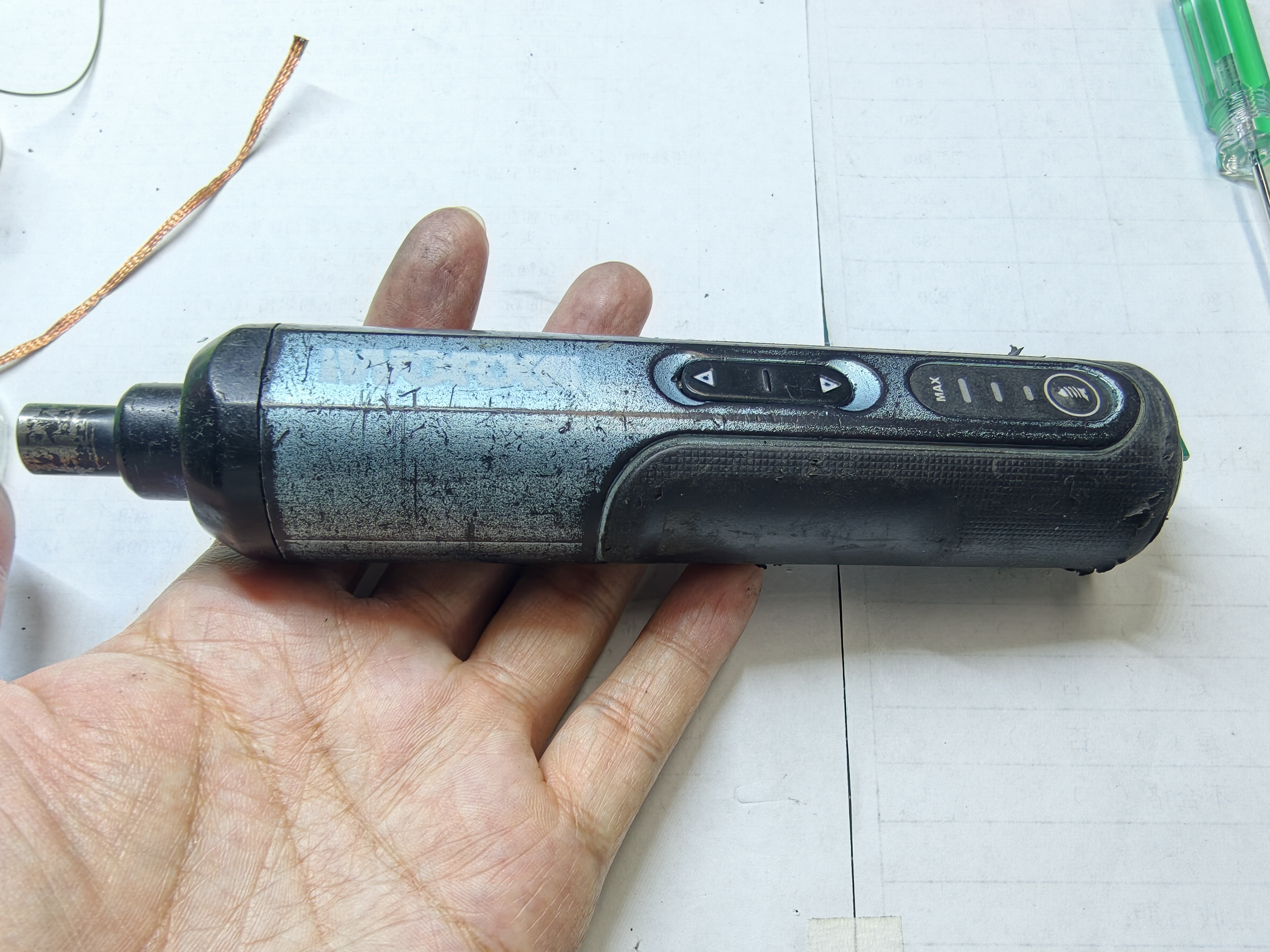

本项目是给威克士WX240.1电动螺丝批更换正反转的扭矩按键。因正转按键使用频率较高且受力较大,因此容易损坏。实际更换开关需要用到电烙铁,整个步骤相对简单,但实际操作须注意安全。
准备工作:
材料:
1
2
材料名称
数量
备注
1
拆去尾盖、正反按键
1
2
3

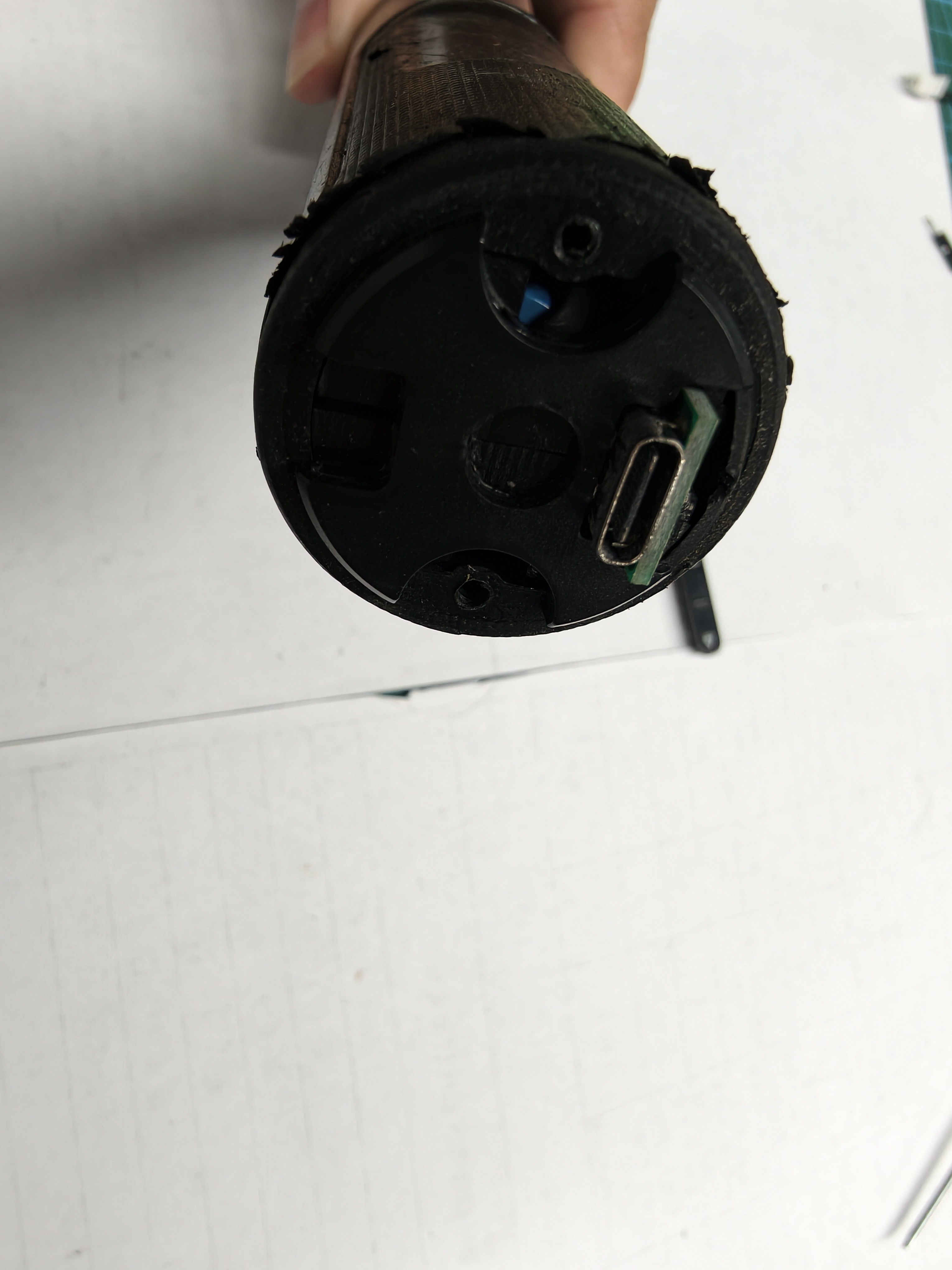

尾盖由2颗自攻丝锁紧,使用PH1十字批头拆下

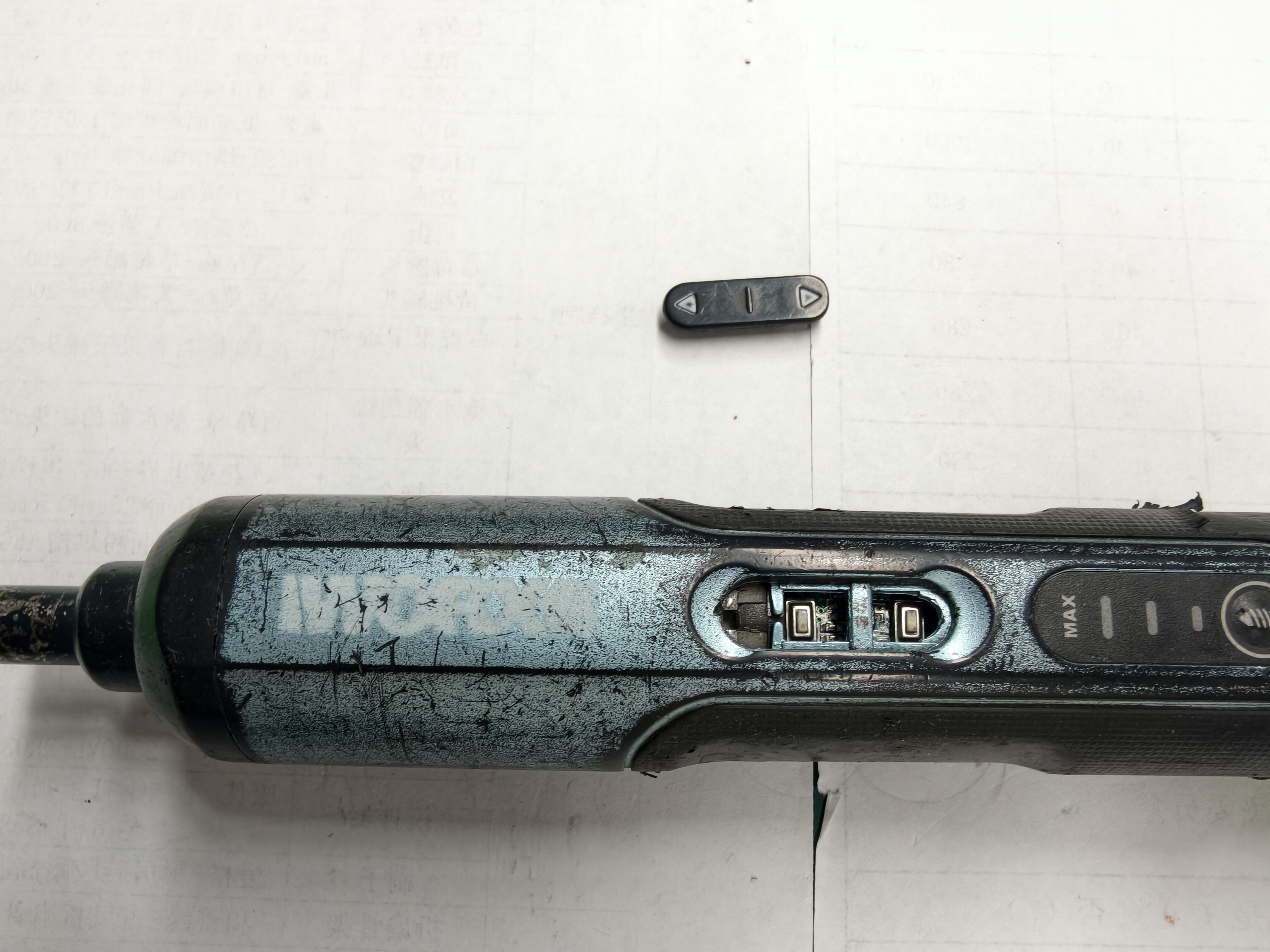

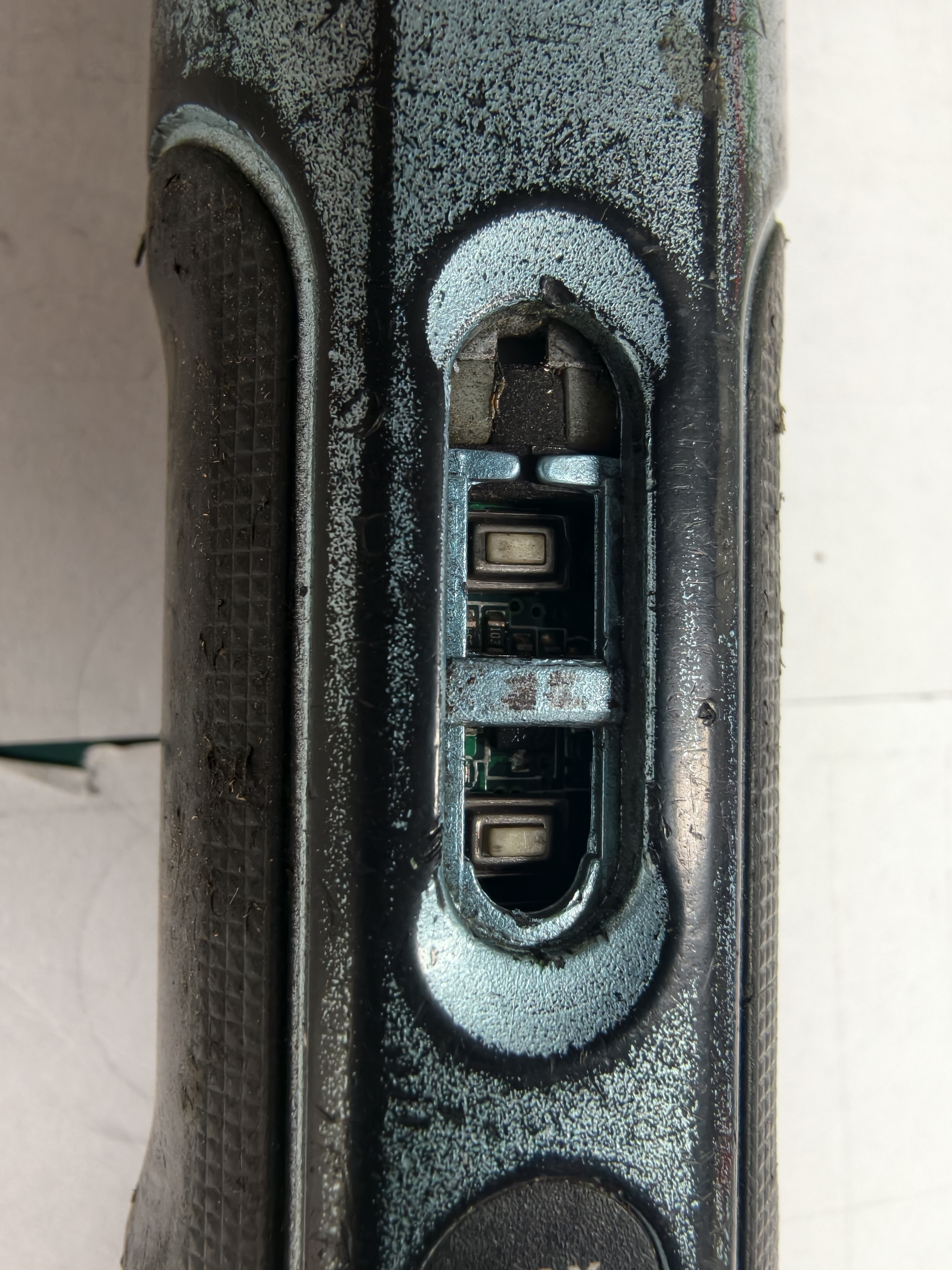

使用4mm一字螺丝刀,沿着边缘,从两头向着中心慢慢撬着移动,不到中心就会掉下
2
分离内主体
1
2
3

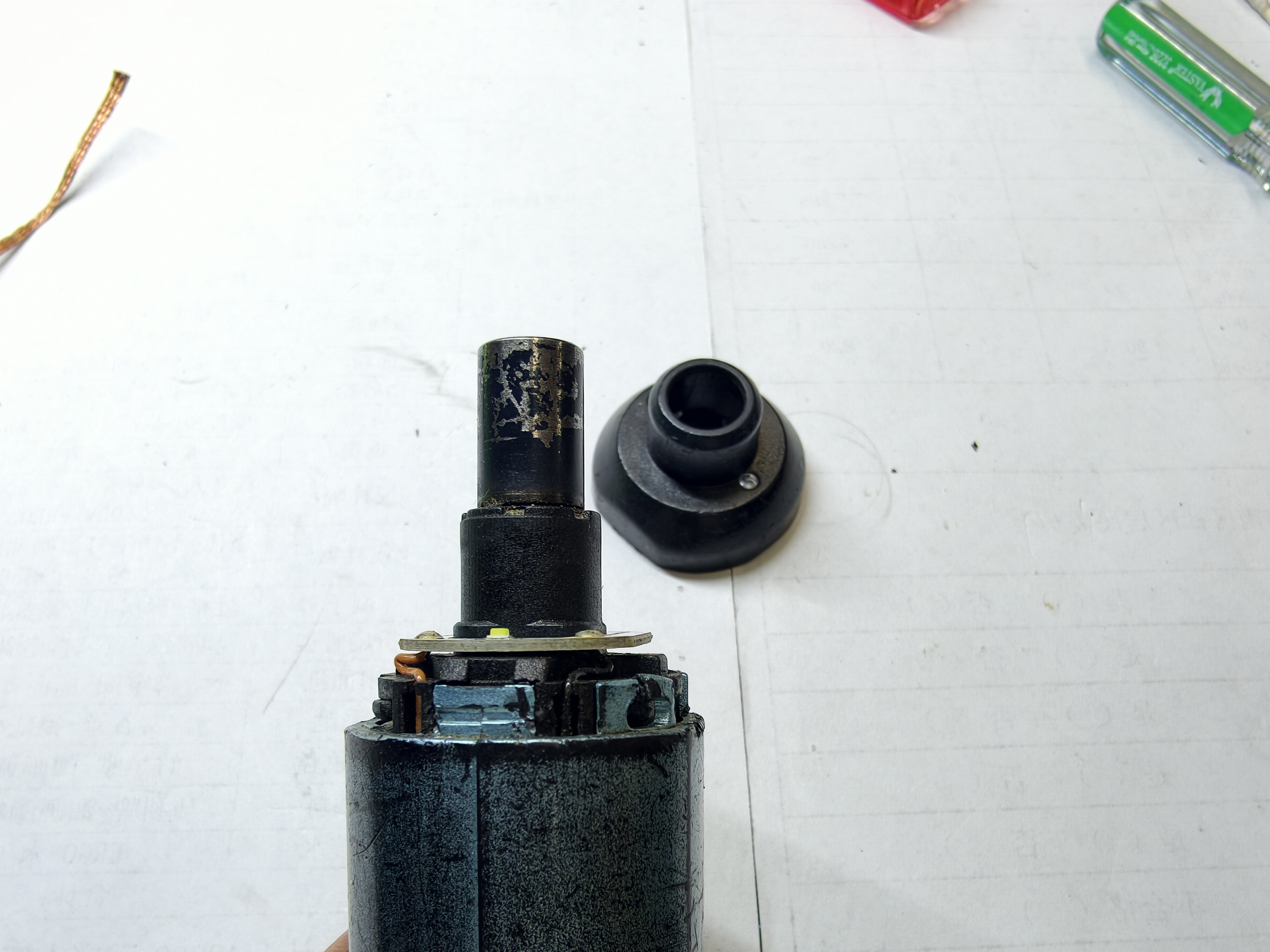

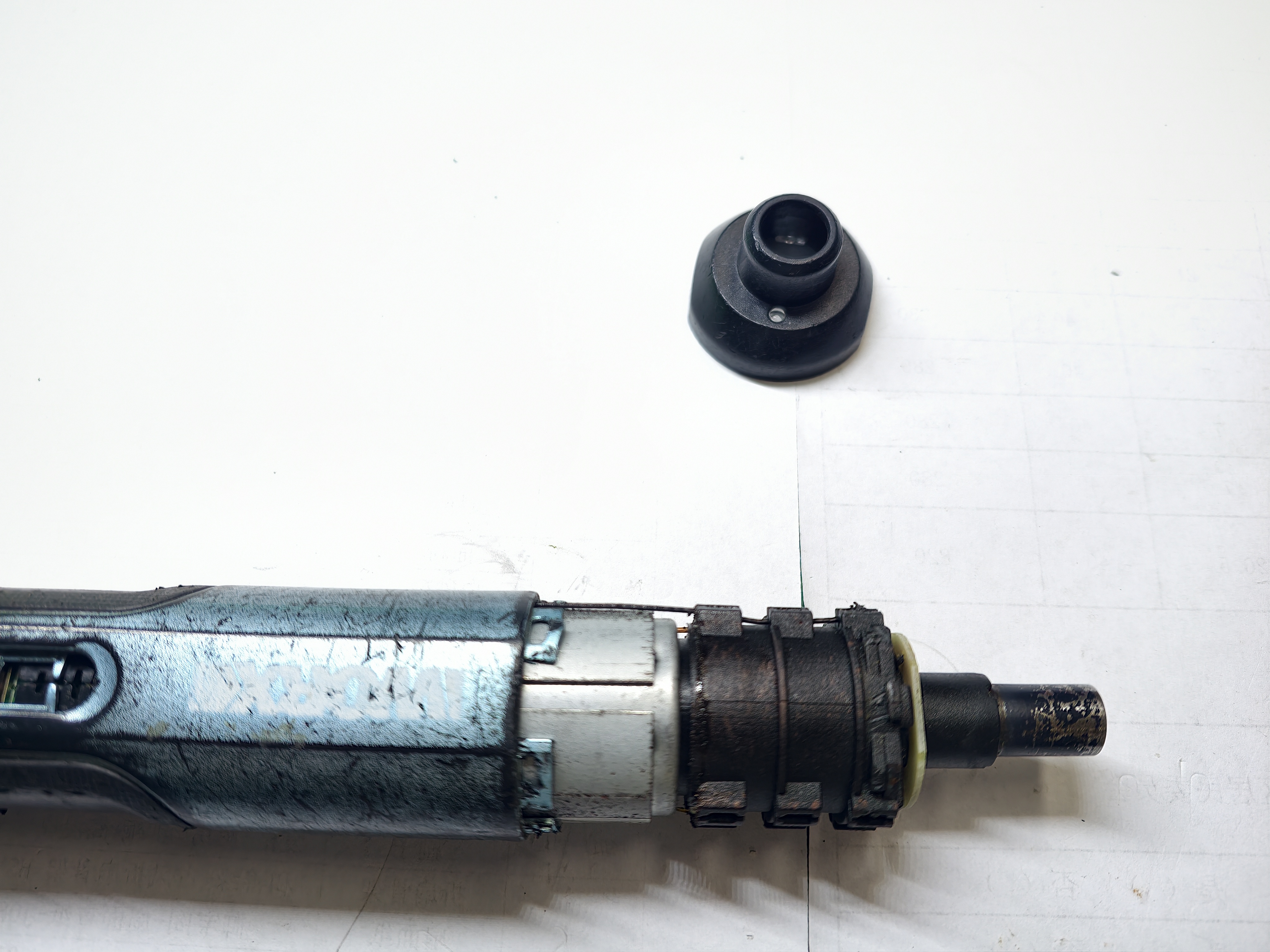

将顶端的固定帽,使用一字螺丝刀慢慢撬开

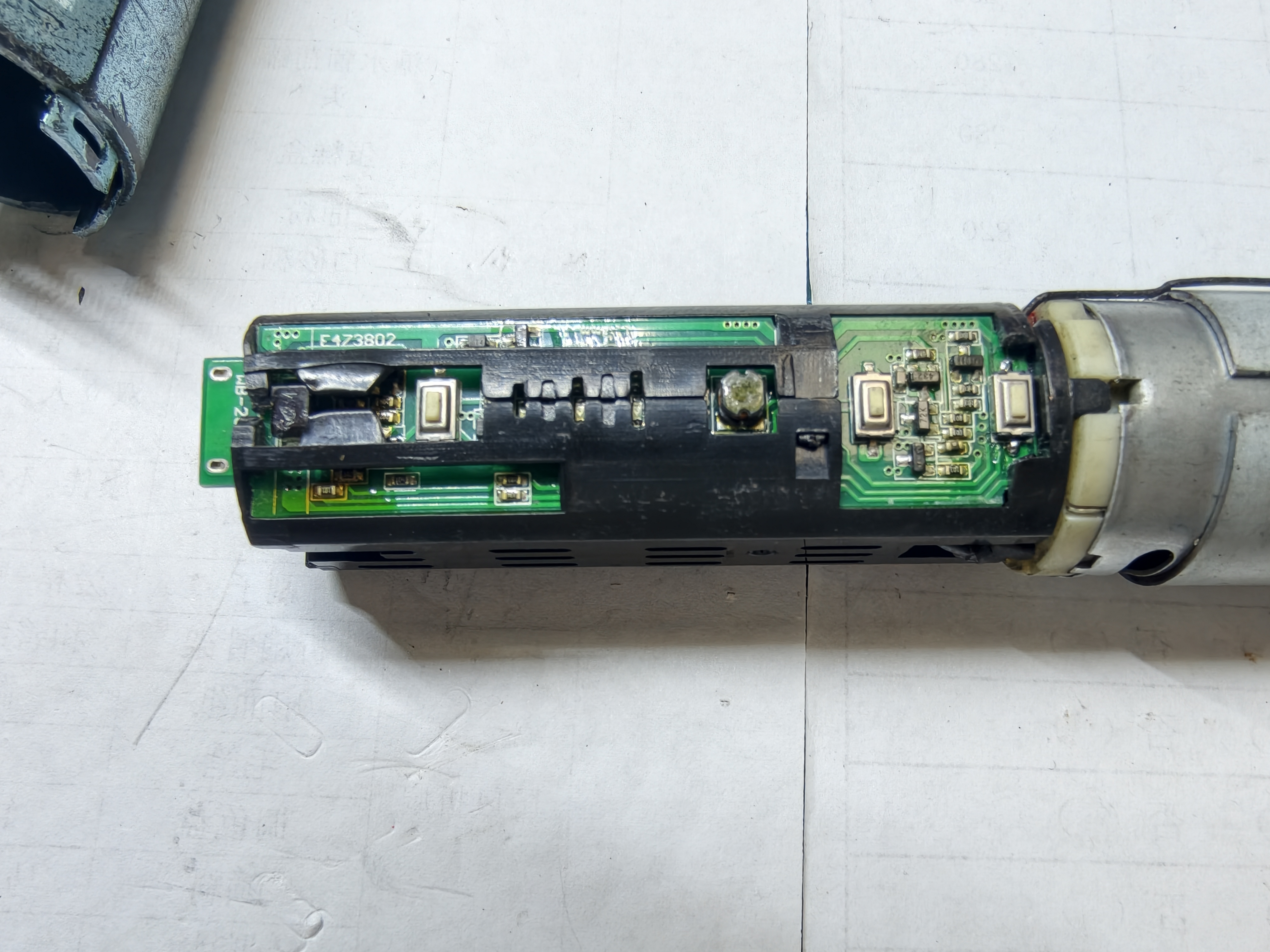

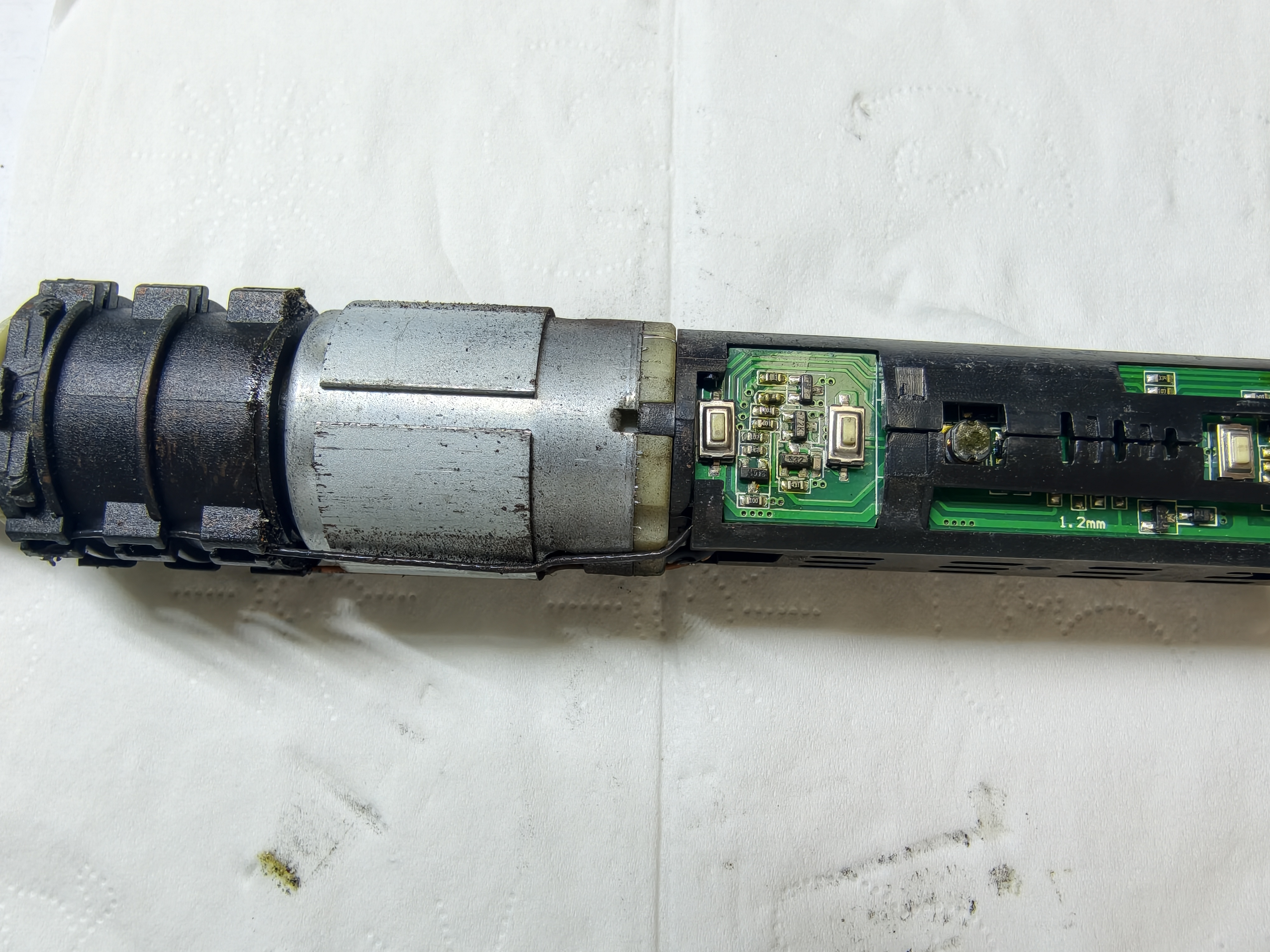

从尾部顶住type-c充电口,慢慢用力顶出来。(或者使用橡胶锤轻轻敲打)
3
焊接新扭矩按键
1
2
3
4
5
6

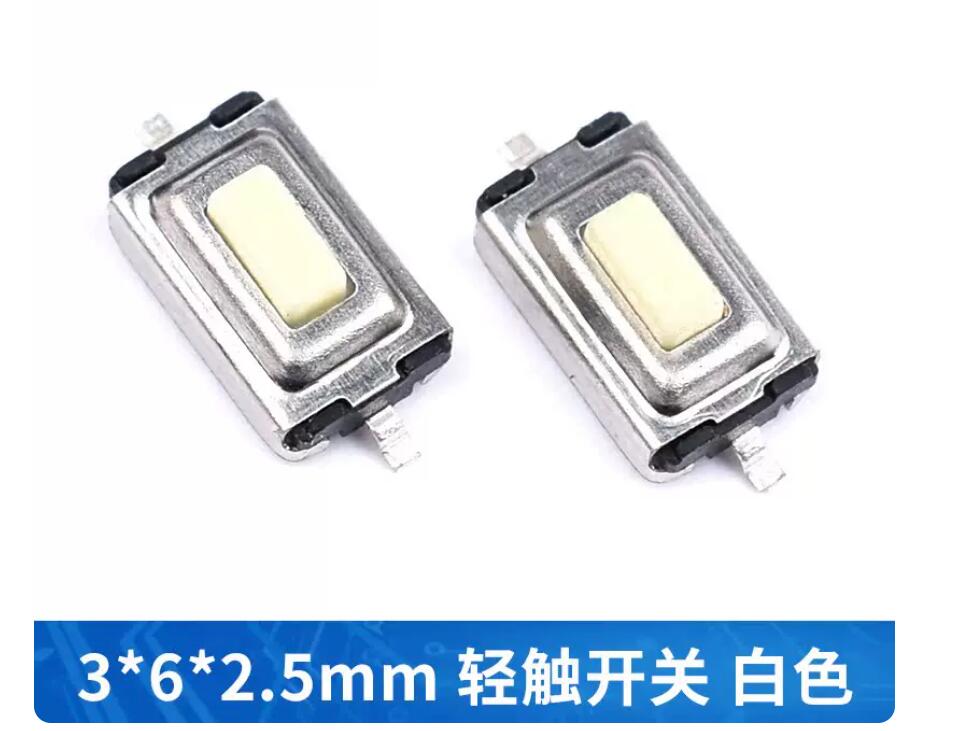

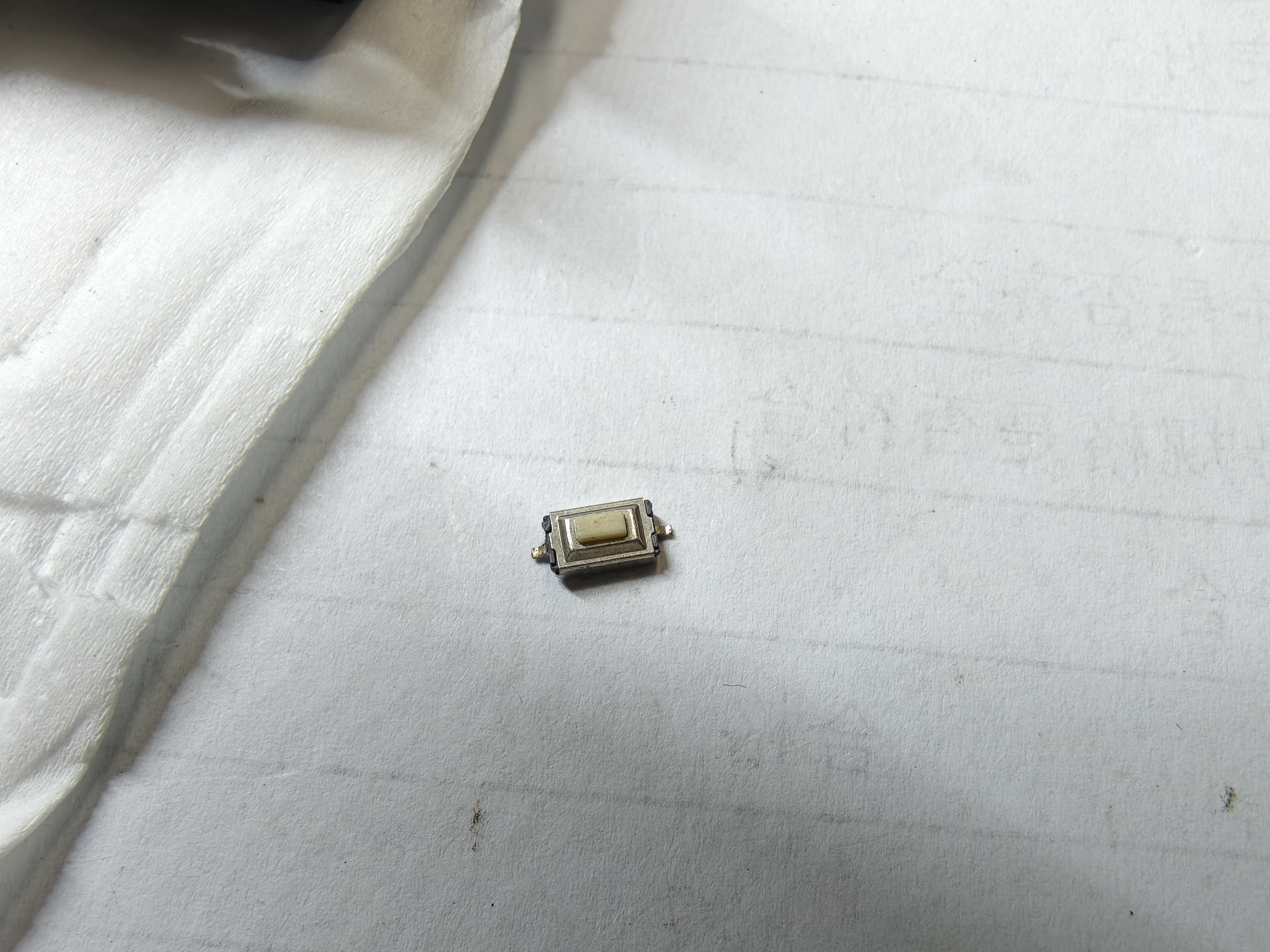

准备好新的贴片按键

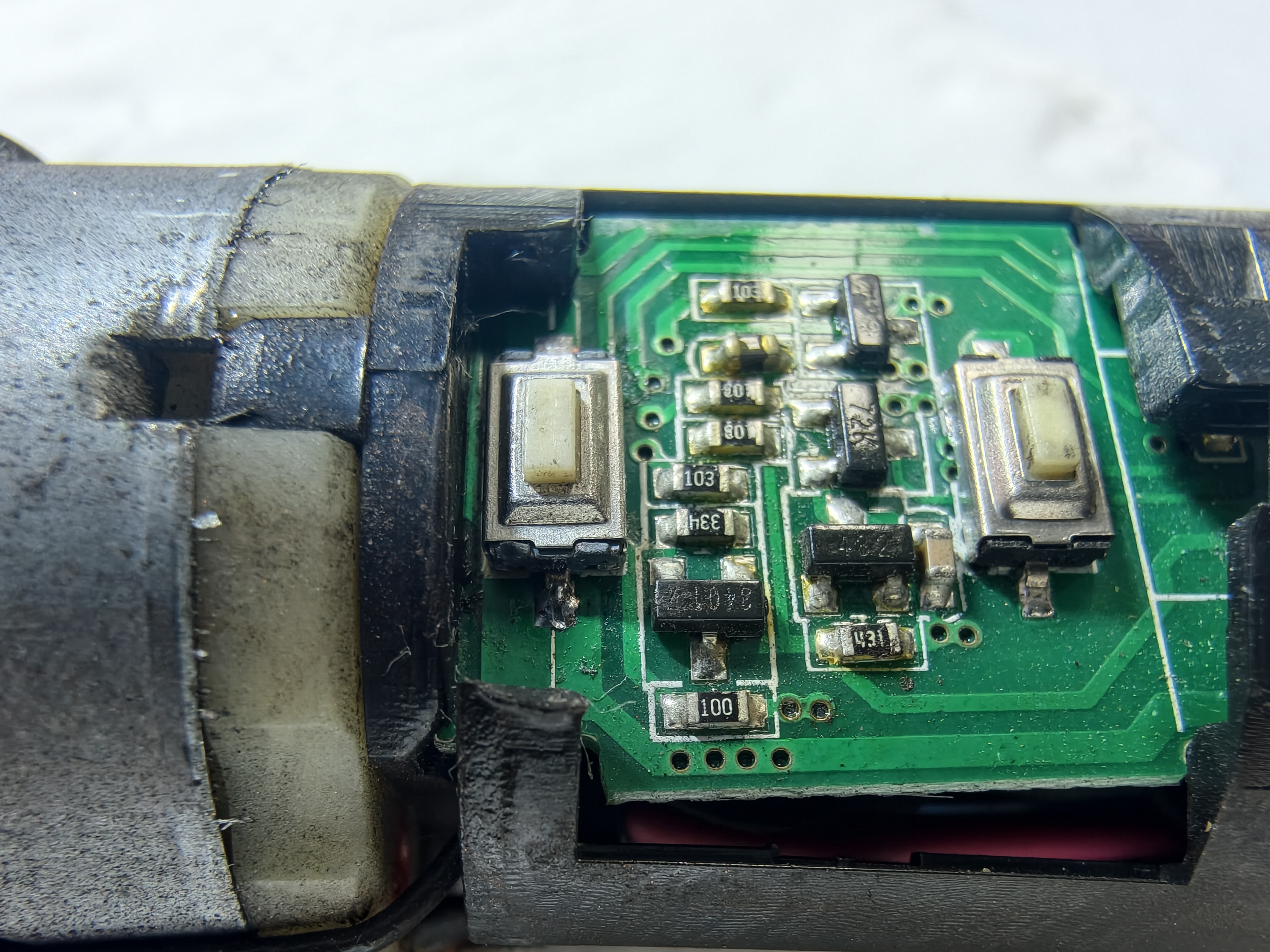

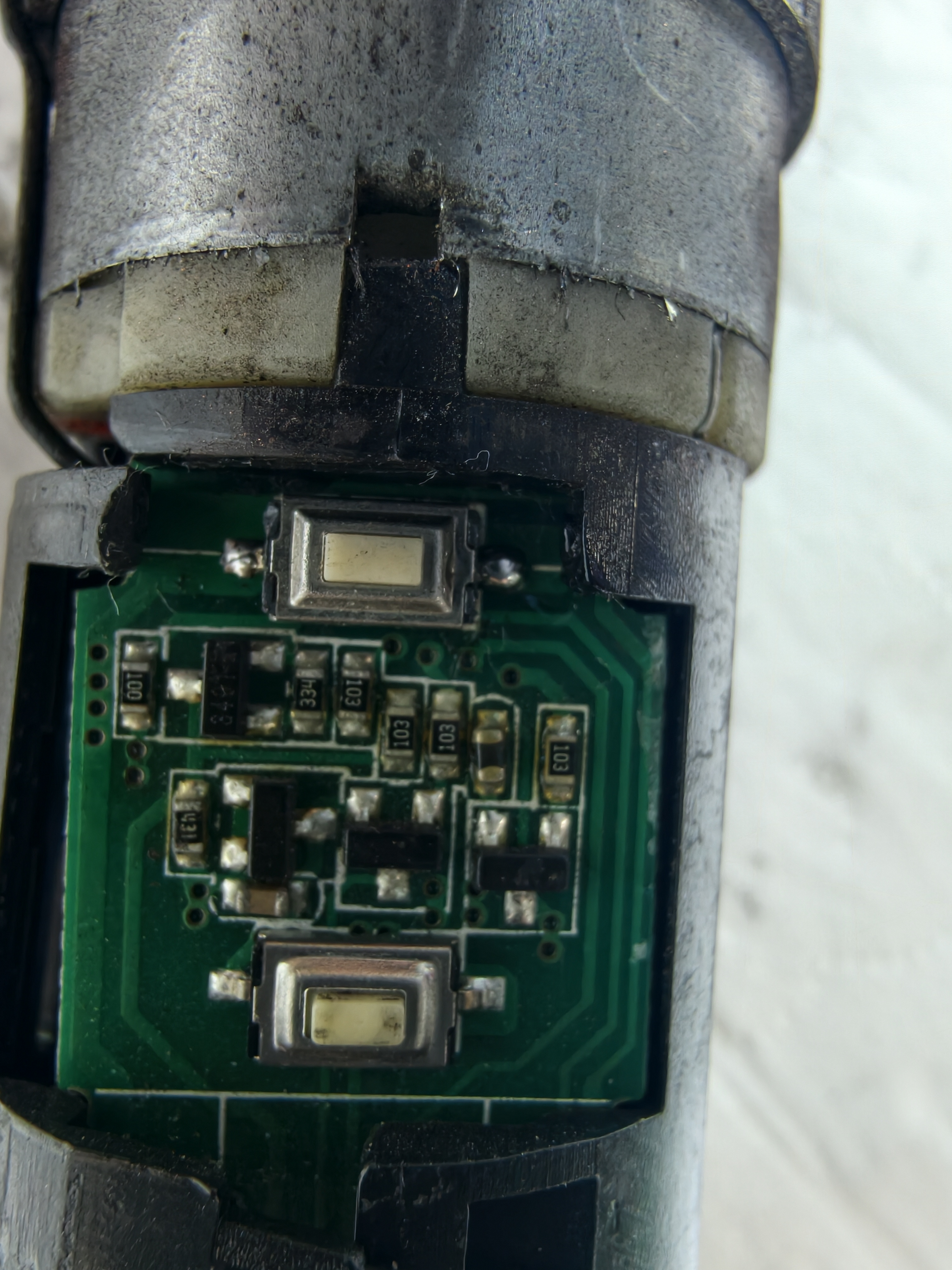

使用吸锡带去除主板上面多余的锡

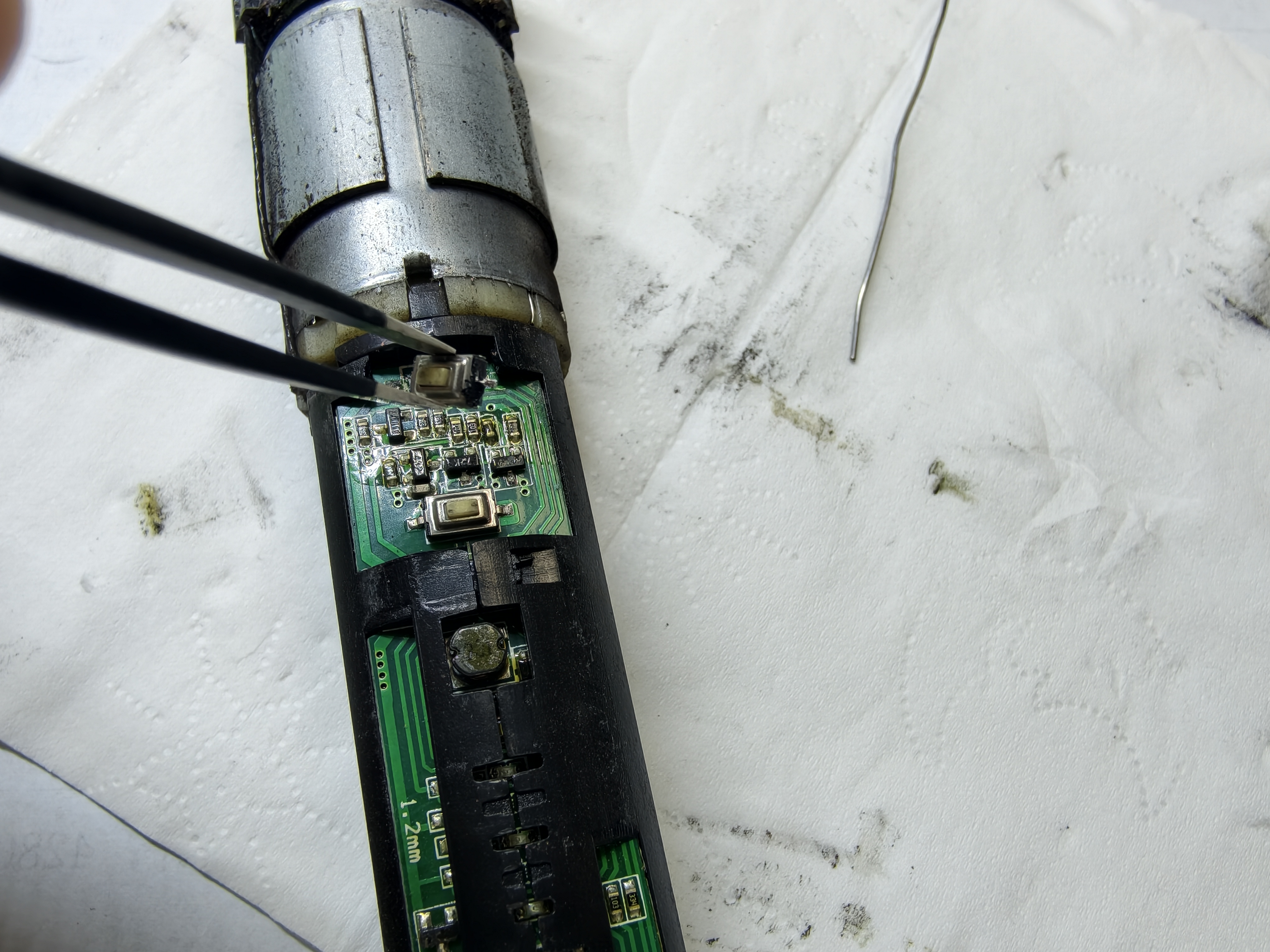

将其中一个焊盘焊接少量焊锡,使用镊子夹住,并使用烙铁焊接,并摆正
再焊接另外一个引脚即可
测试正常无问题
4
安装
1
2
安装按键。左右倾斜缓慢按压。

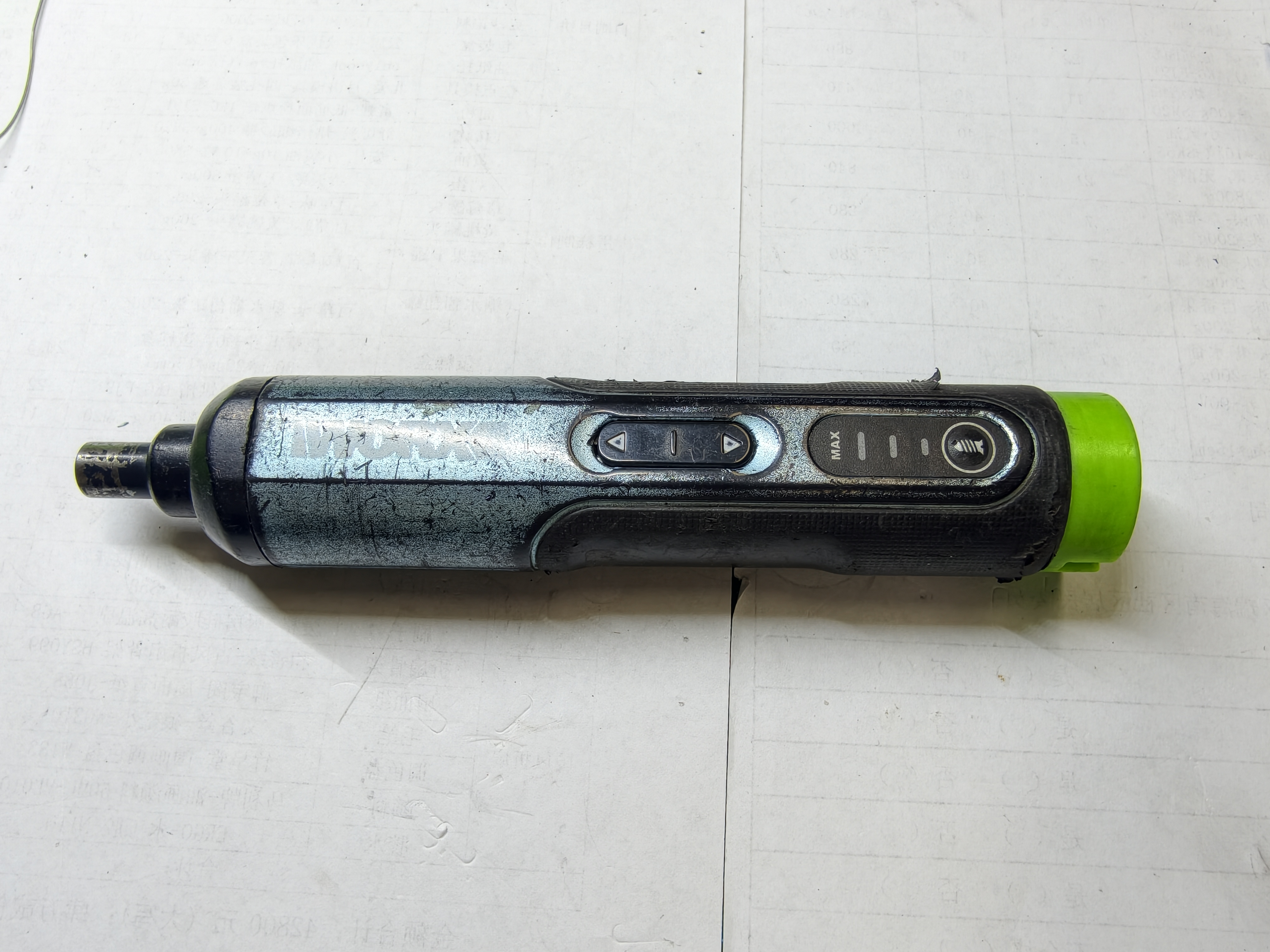

安装尾帽,恢复两个自攻丝即可。
