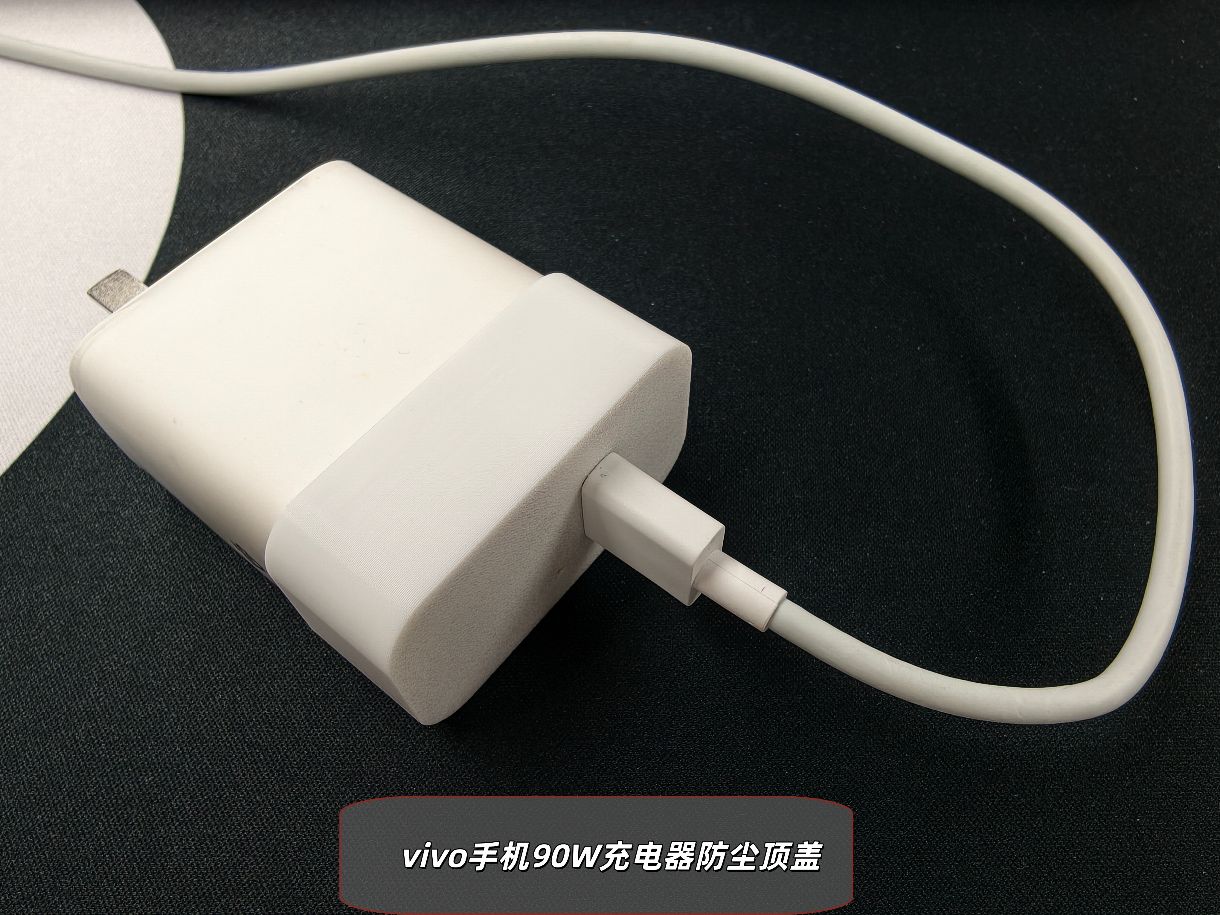

封面
现阶段的手机原装充电器颜色多为白色,简洁美观。同时存在弊端即充电器的顶盖容易氧化变灰、变黄。因此针对对个现象,本项目制作一款适用于VIVO手机90W充电的防尘顶盖,整体不含任何五金件。直接下载打印。

准备工作:

材料:

材料名称
数量
备注

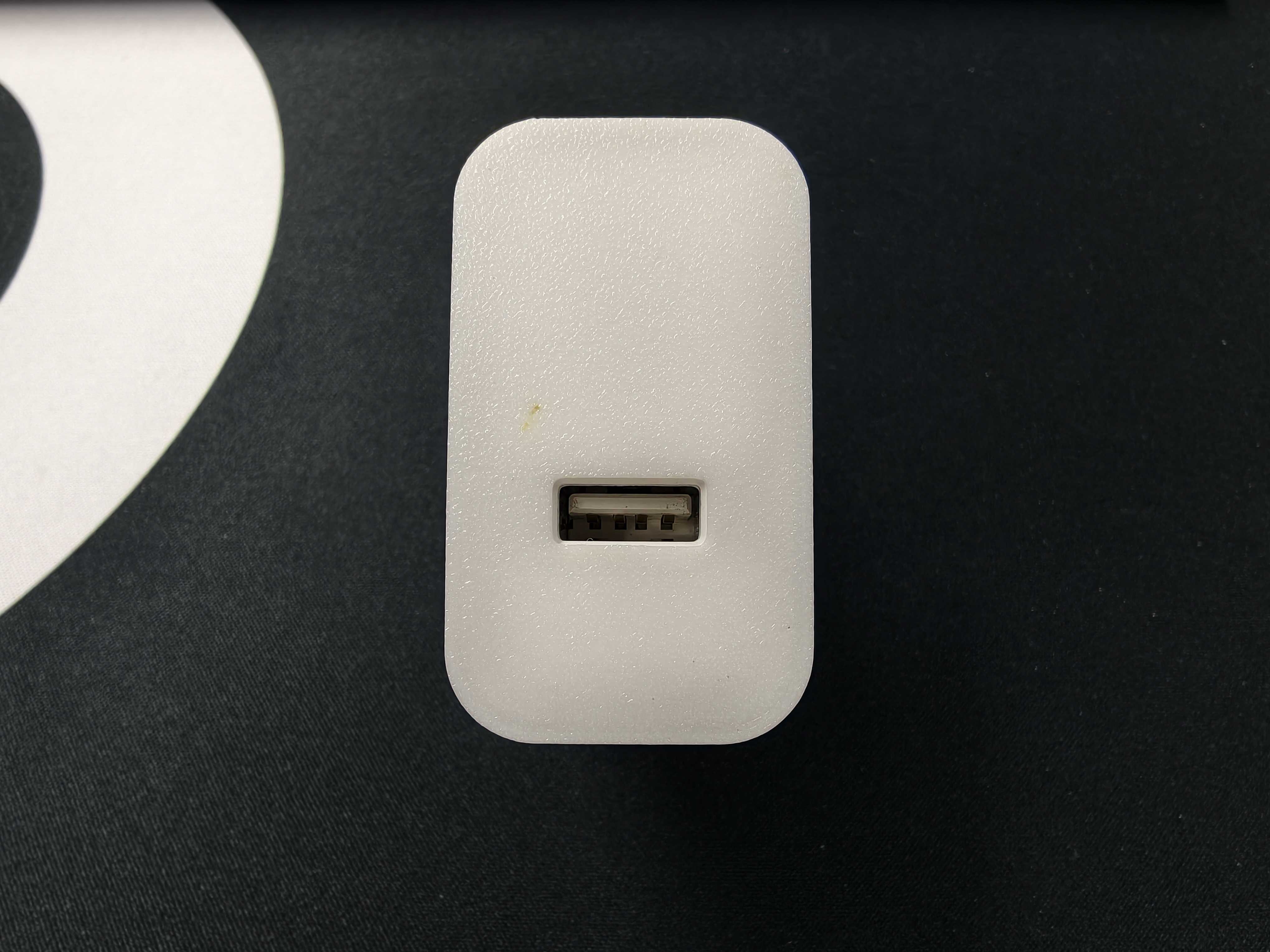

vivo 90W充电器
1
/
JPG
2.82MB

工具:

工具名称
数量
备注
3D打印机
1
P1S
游标卡尺
1
/
1

测试匹配尺寸

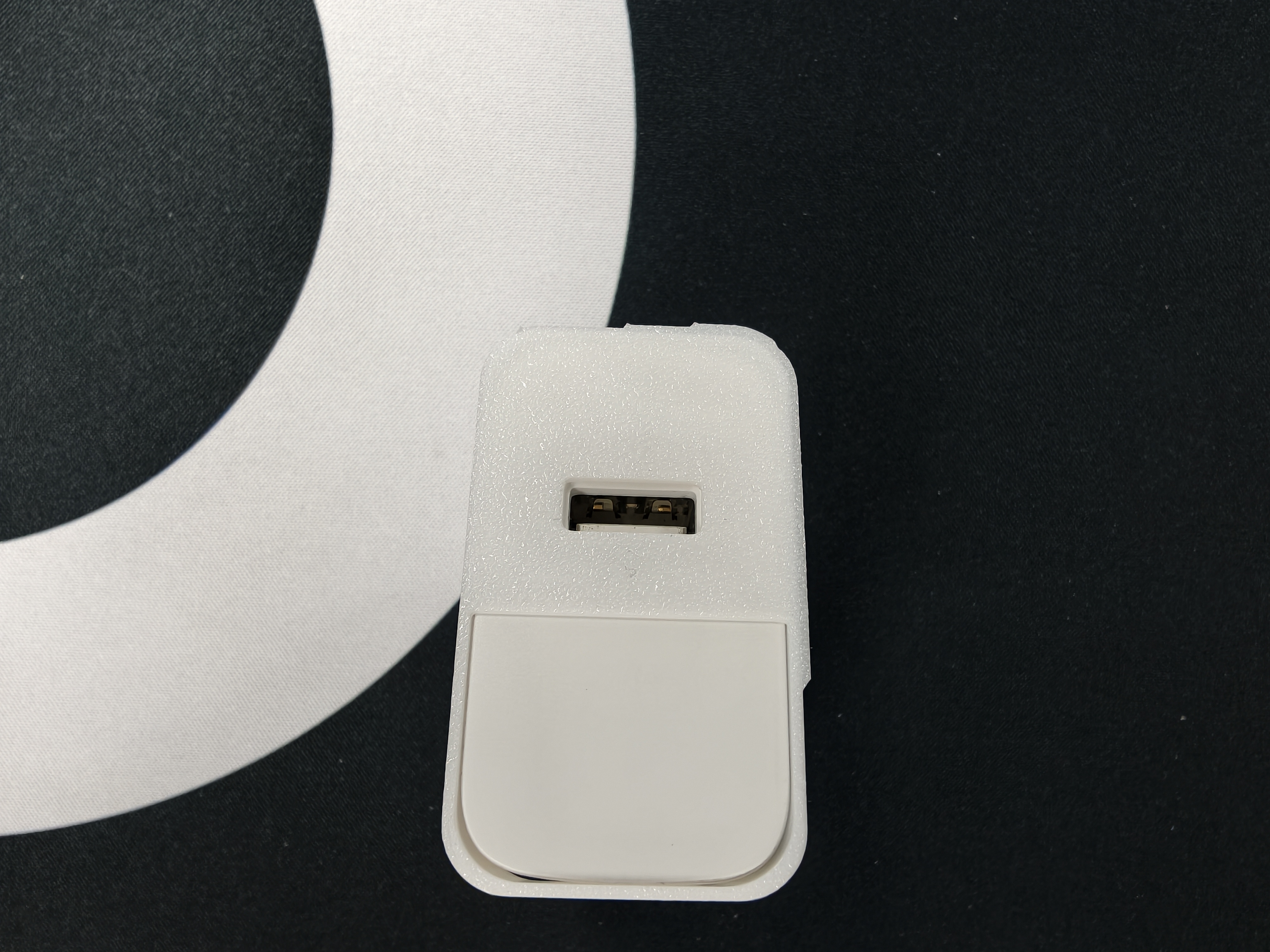

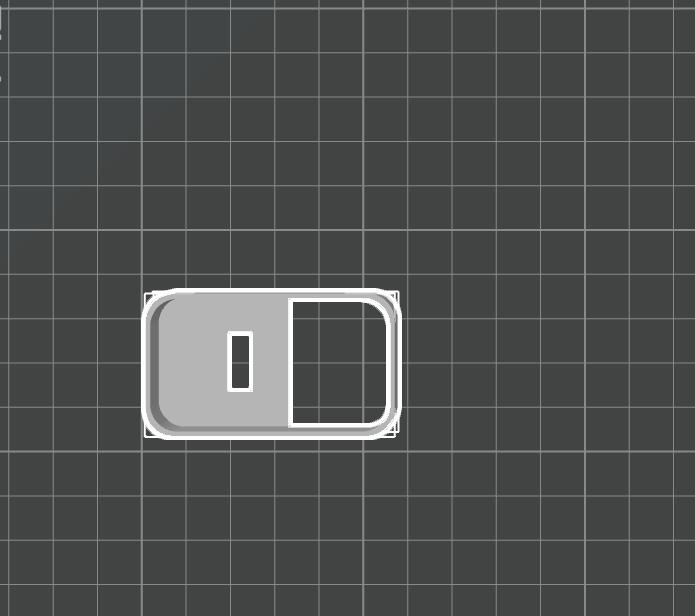

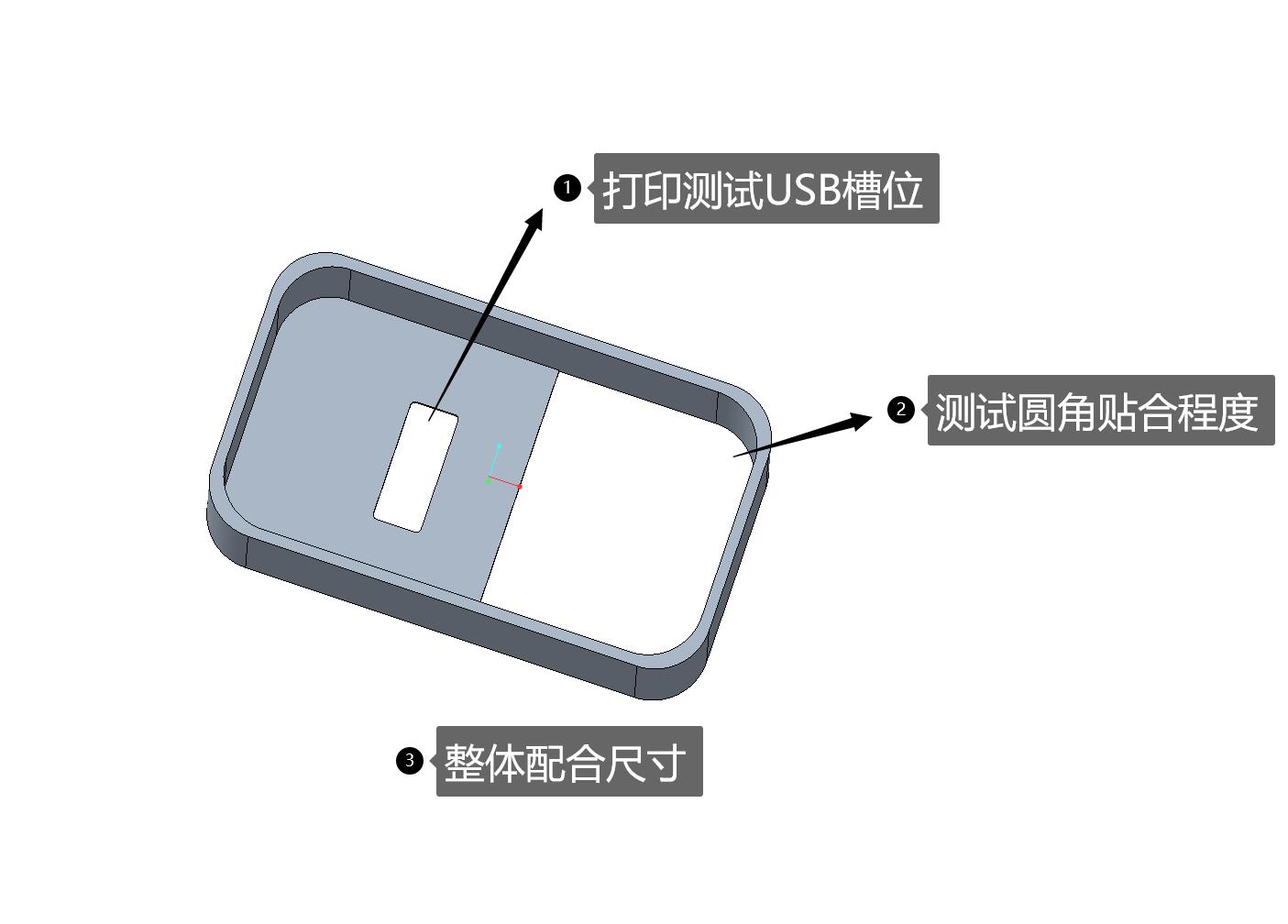

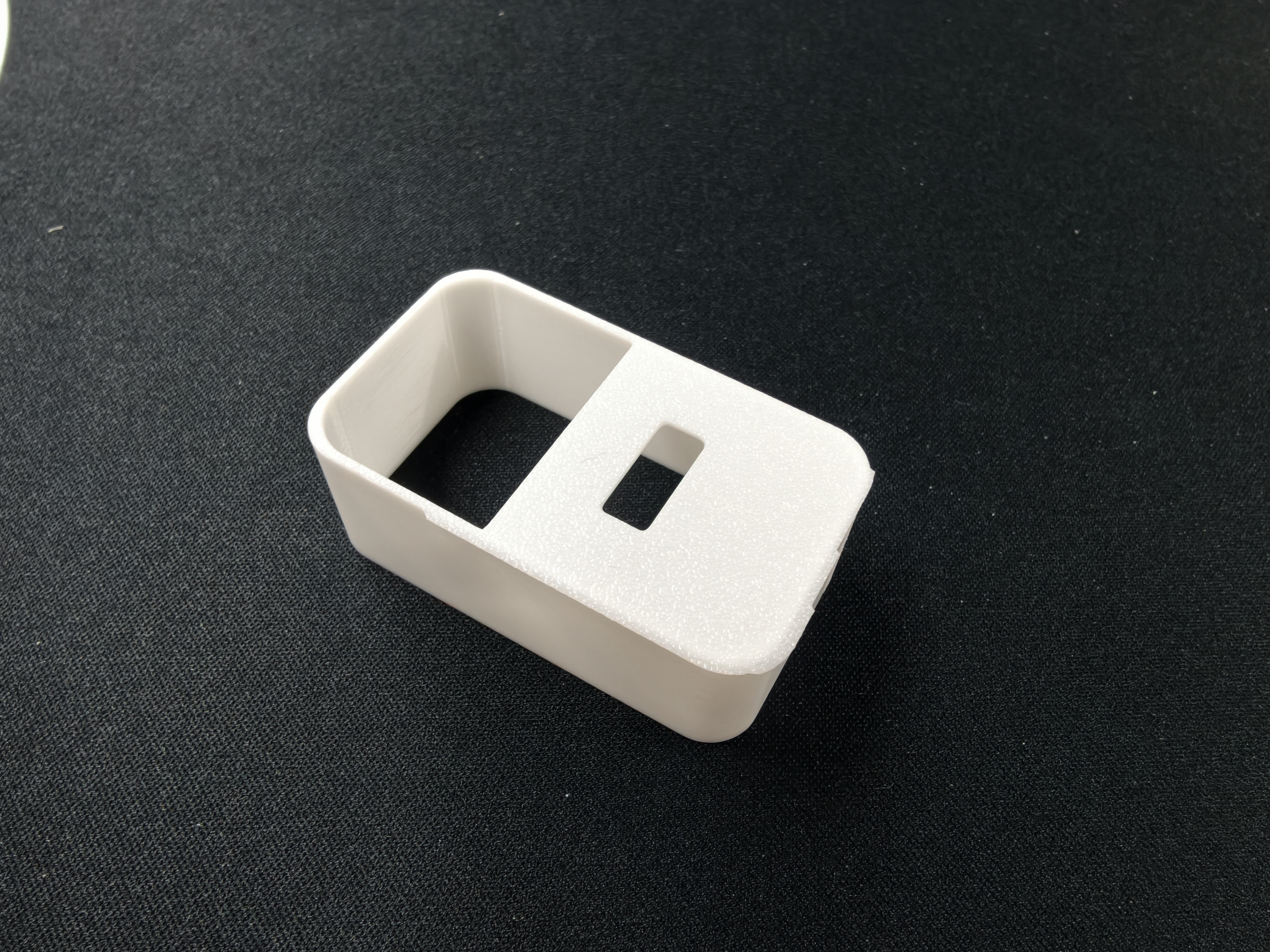

  1. 先打印如图所示模块。测试尺寸的匹配度,如:配合松紧、圆角的贴合度、USB口的同轴度
  2. 下载最终稿图纸,附件所示
2

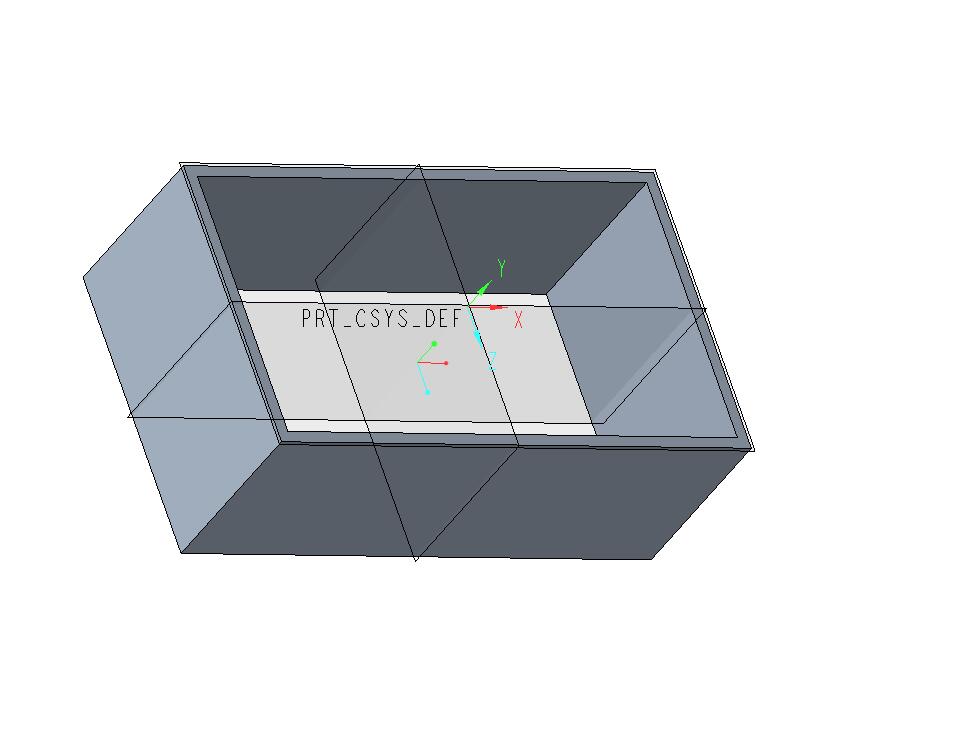

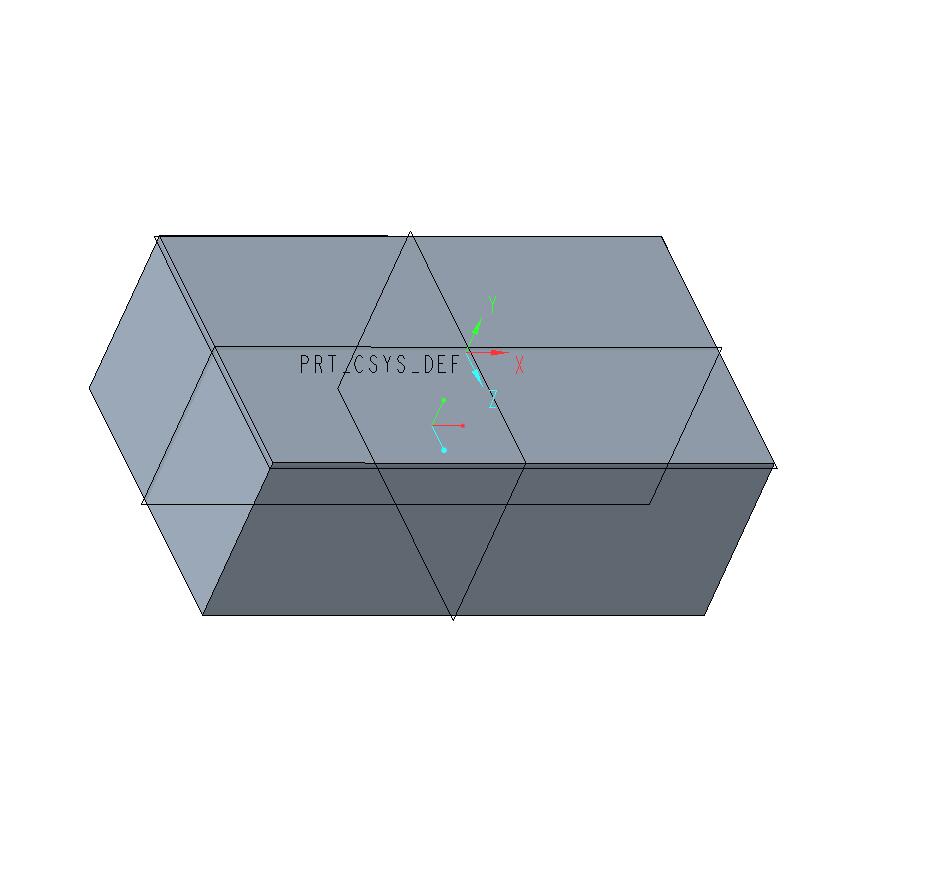

建模步骤1-拉伸外框

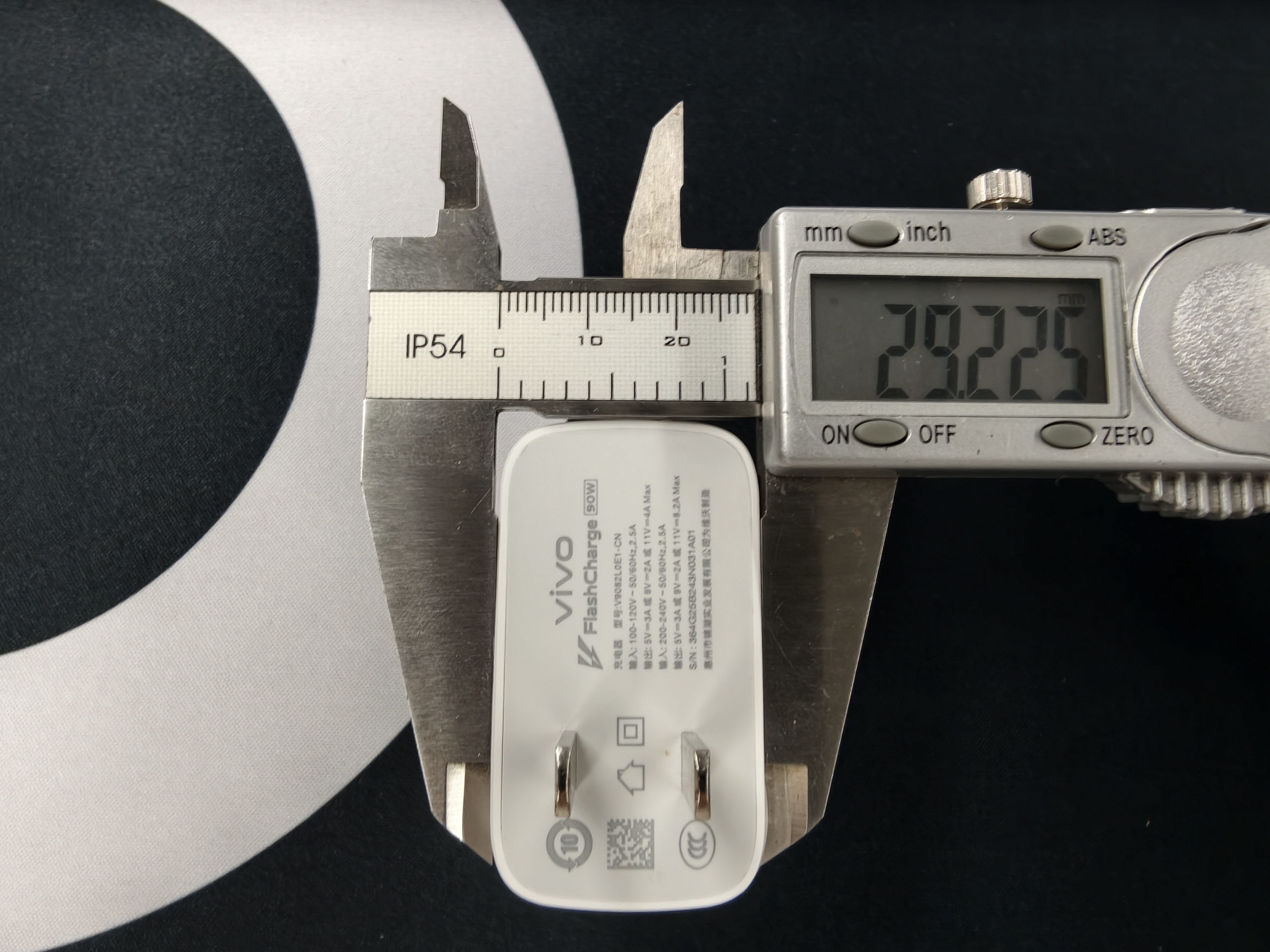

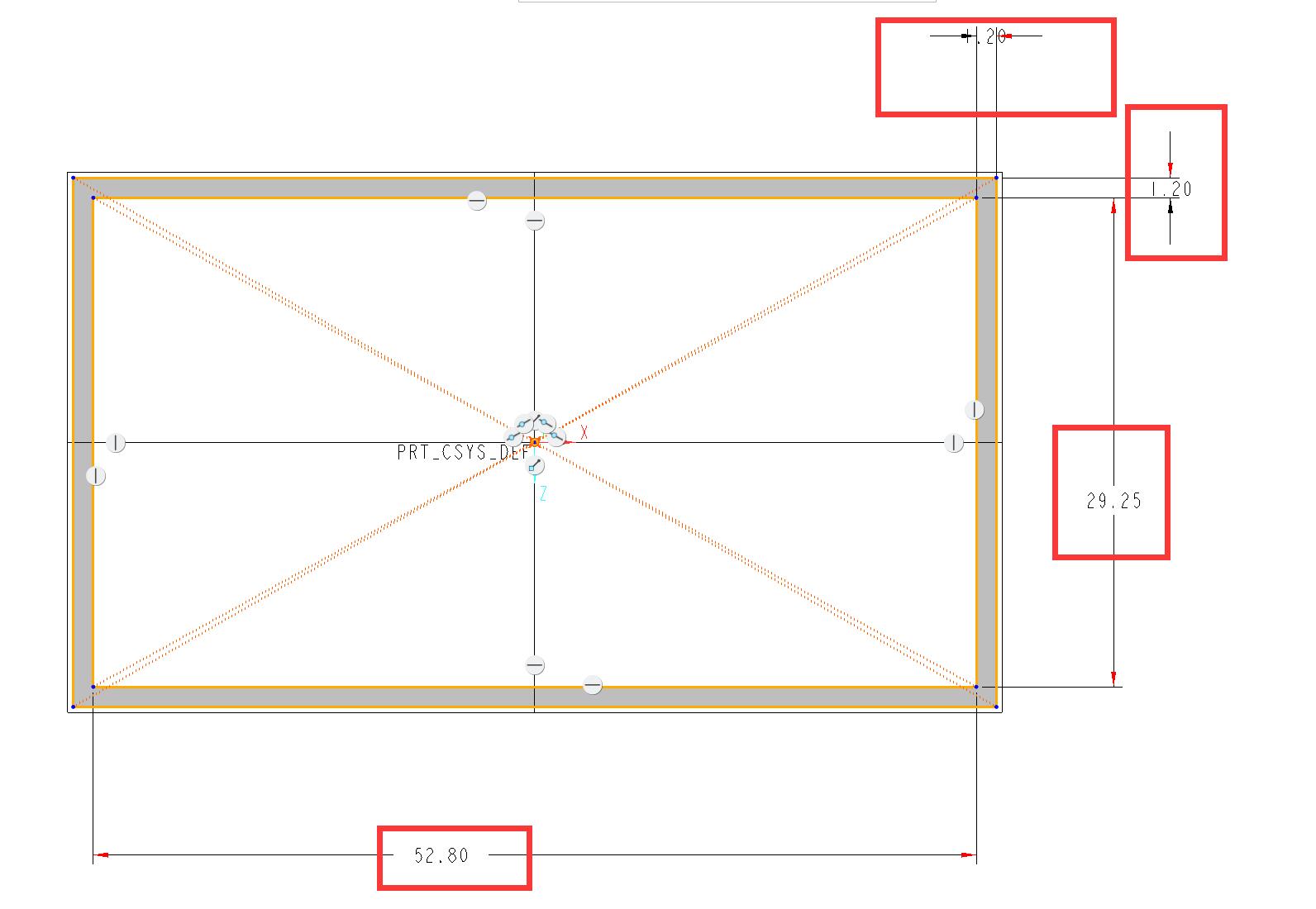

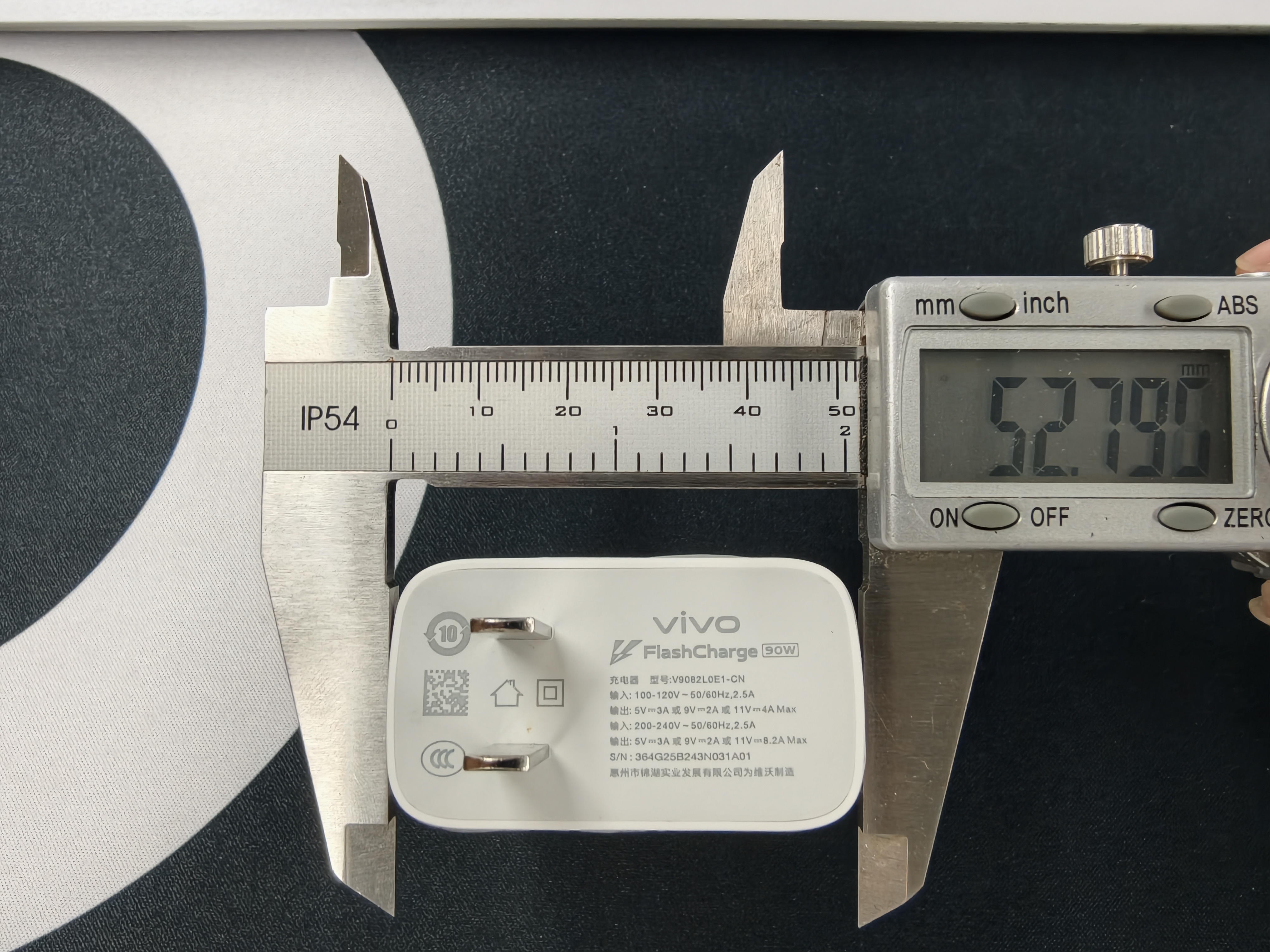

  1. 测量、记录实测尺寸

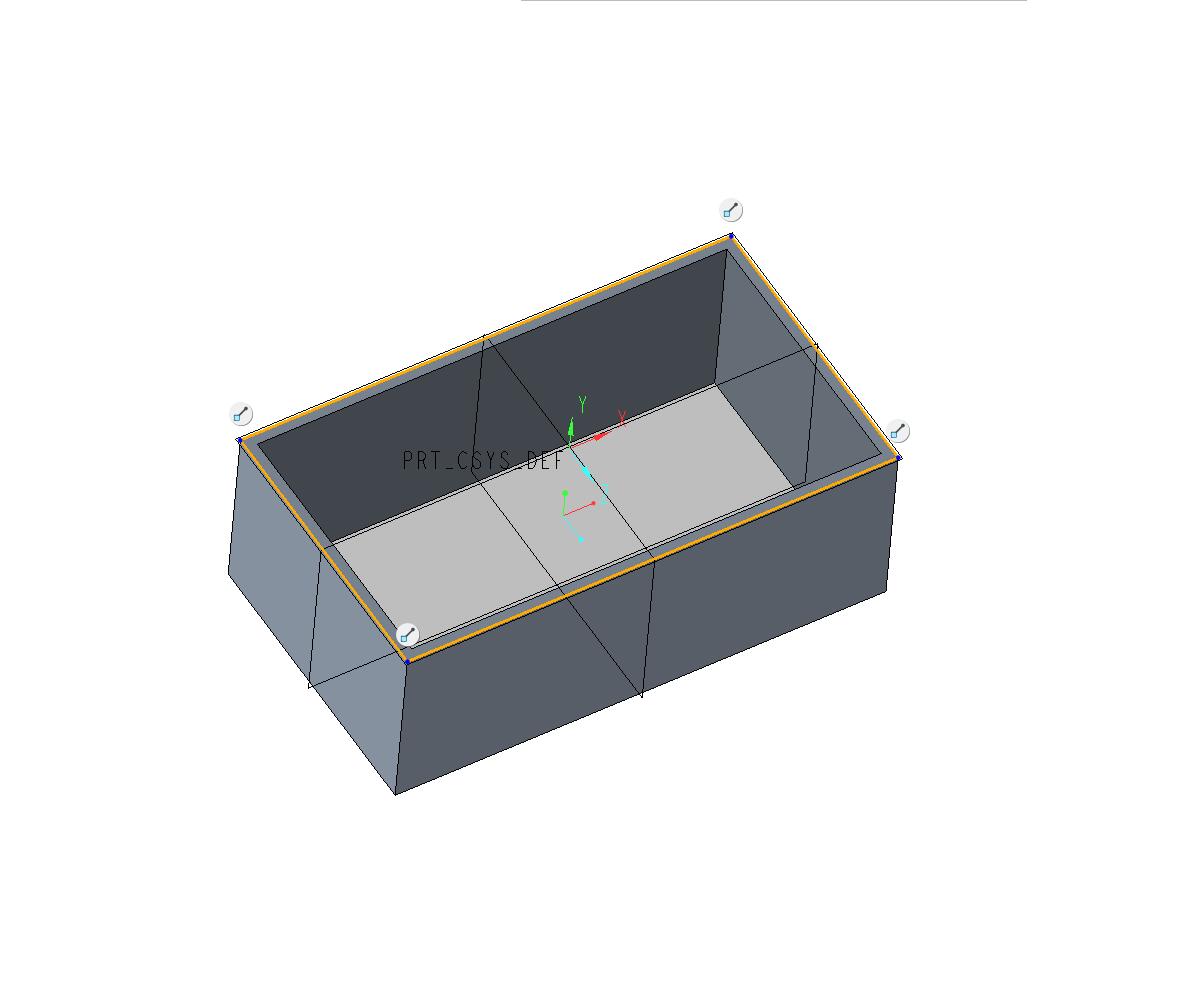

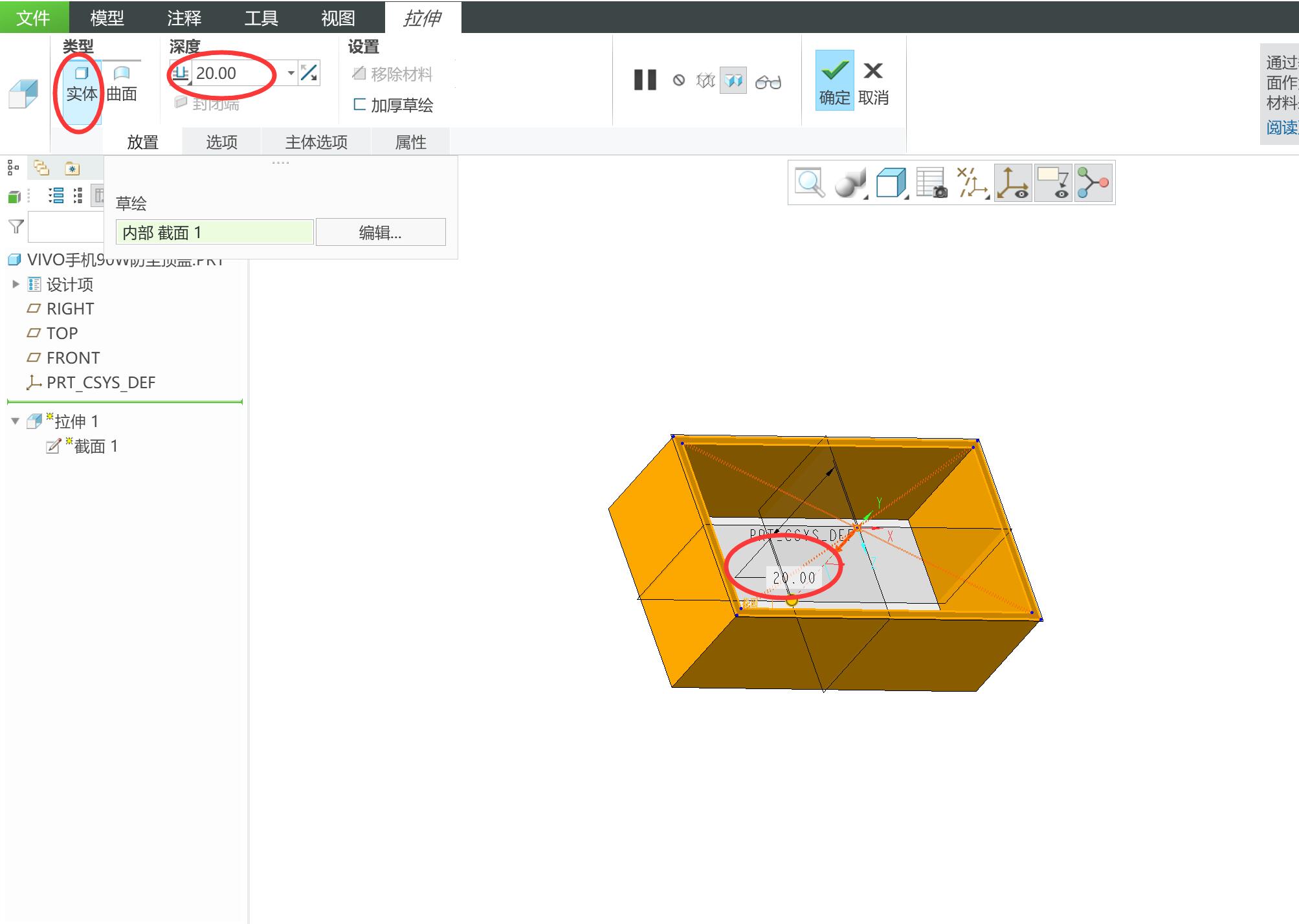

  2. 在top平面草绘-拉伸外框尺寸
3

建模步骤2-封顶

  1. 以上步骤的外框为参考,草绘外边缘

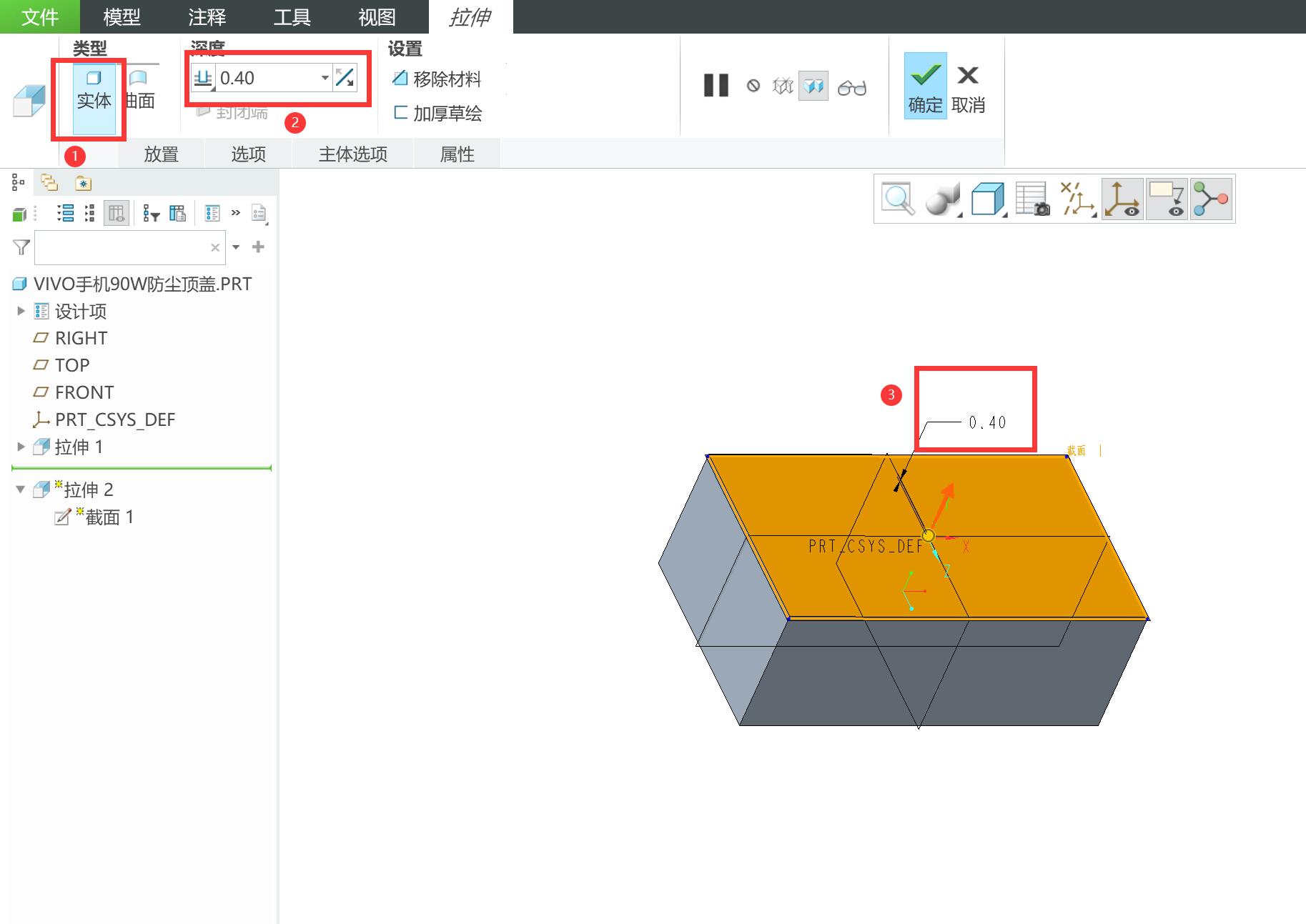

  2. 拉伸厚度为0.4mm,注意不能此厚度已经是最佳尺寸,否则导致USB-A口插不到底

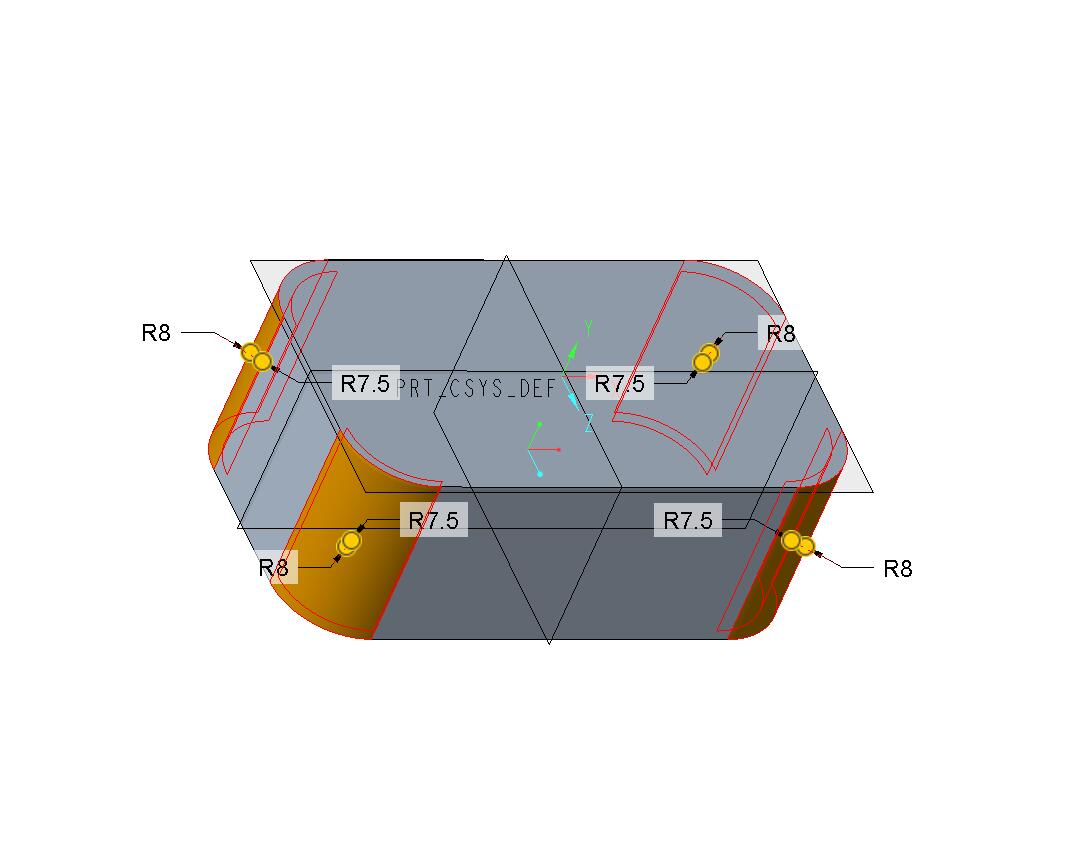

  3. 倒圆角,内测R7.5,外壳R8
4

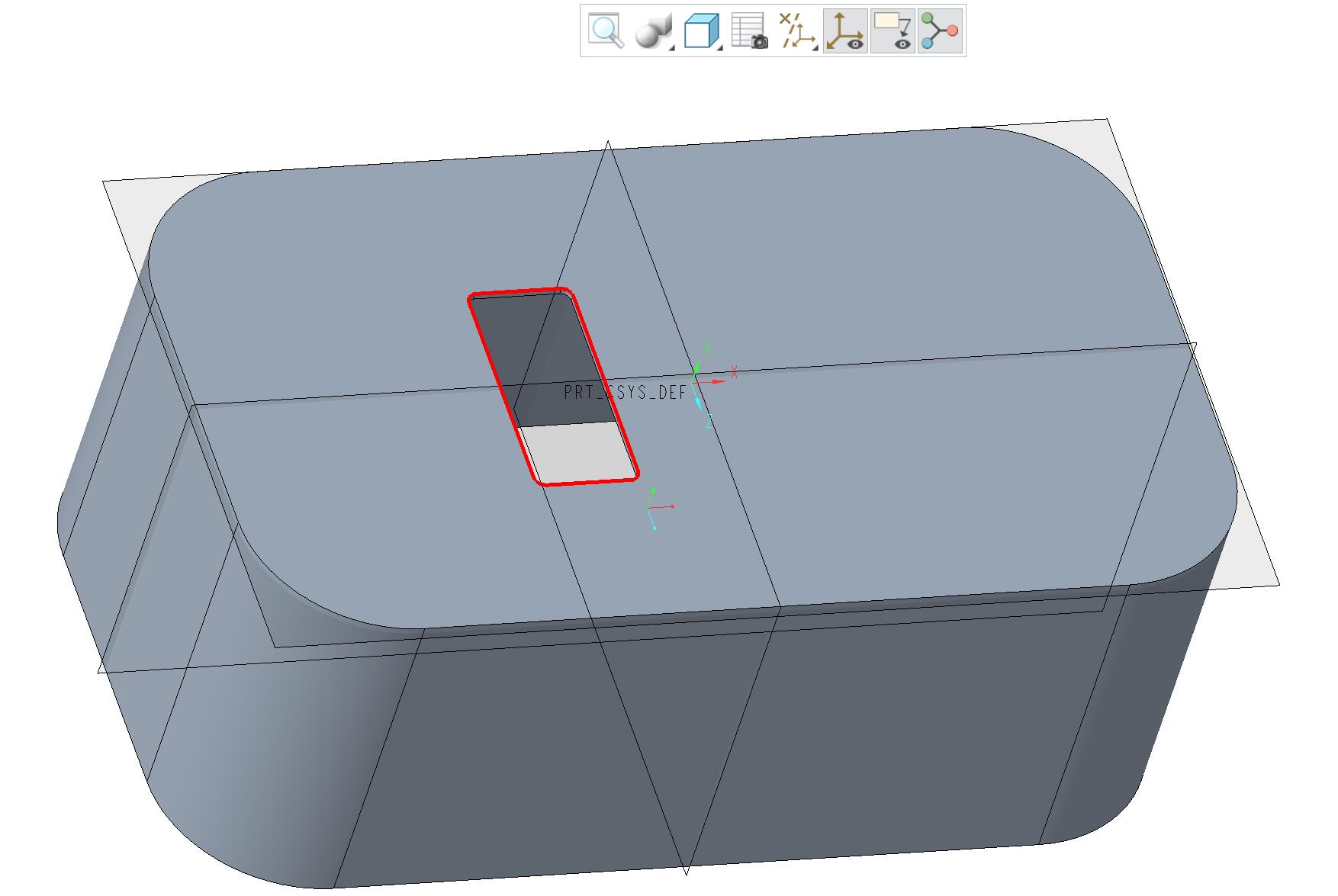

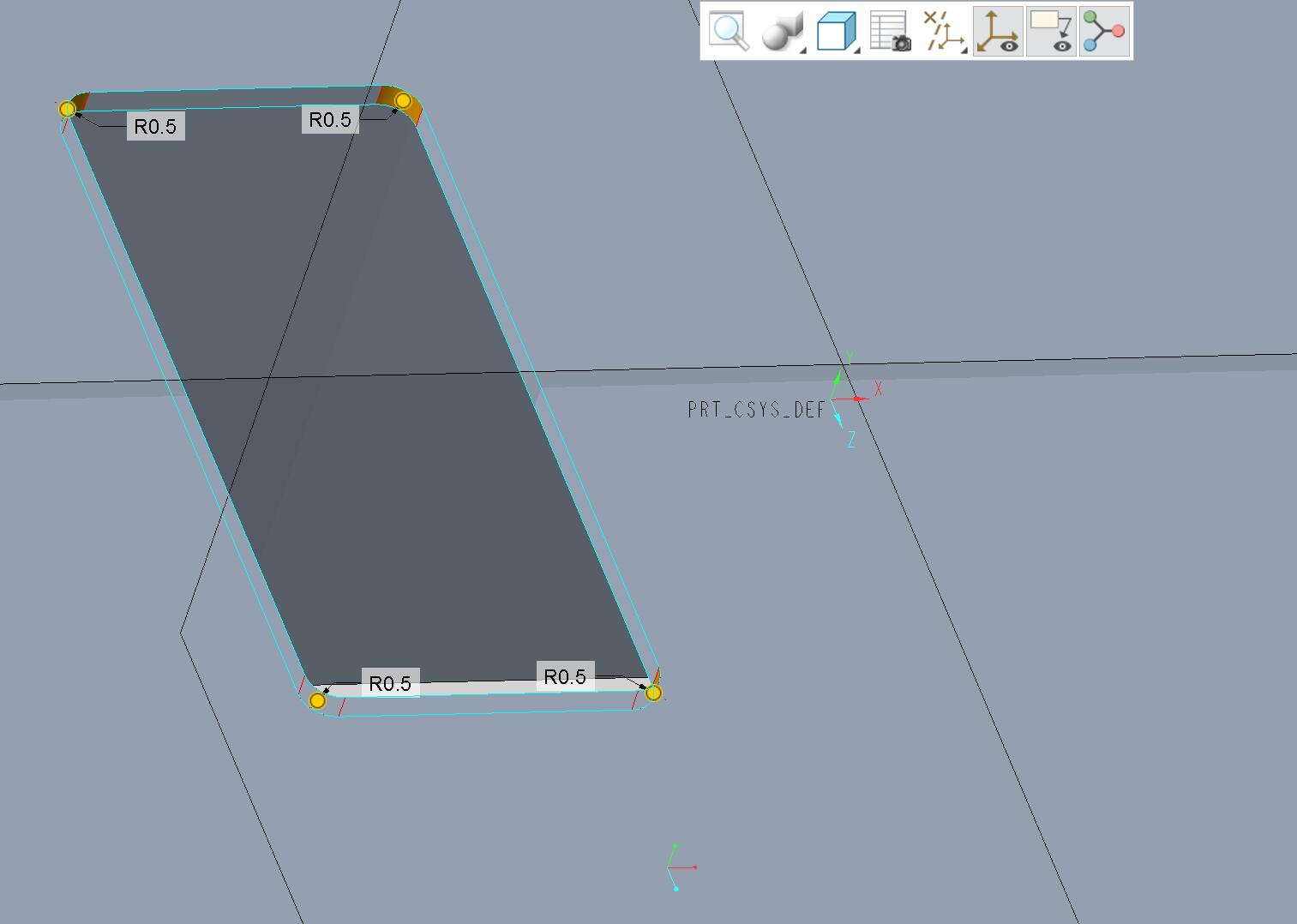

建模步骤3-顶盖开槽

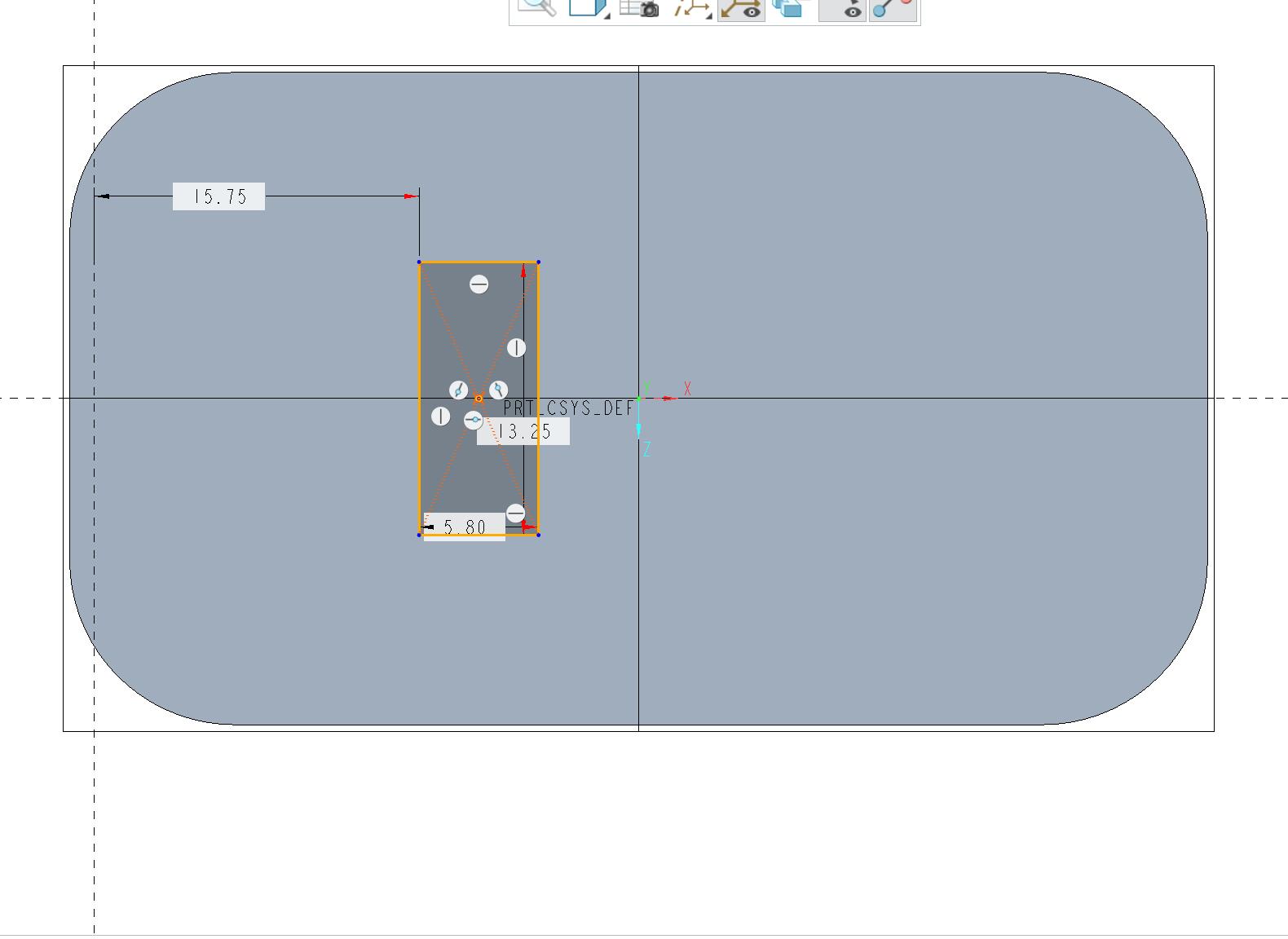

  1. 在顶盖的顶面--绘制开槽尺寸
  2. 拉伸深度选择参考到顶盖的内表面,切除材料
  3. 在四角倒圆角
  4. 至此,建模完成
5

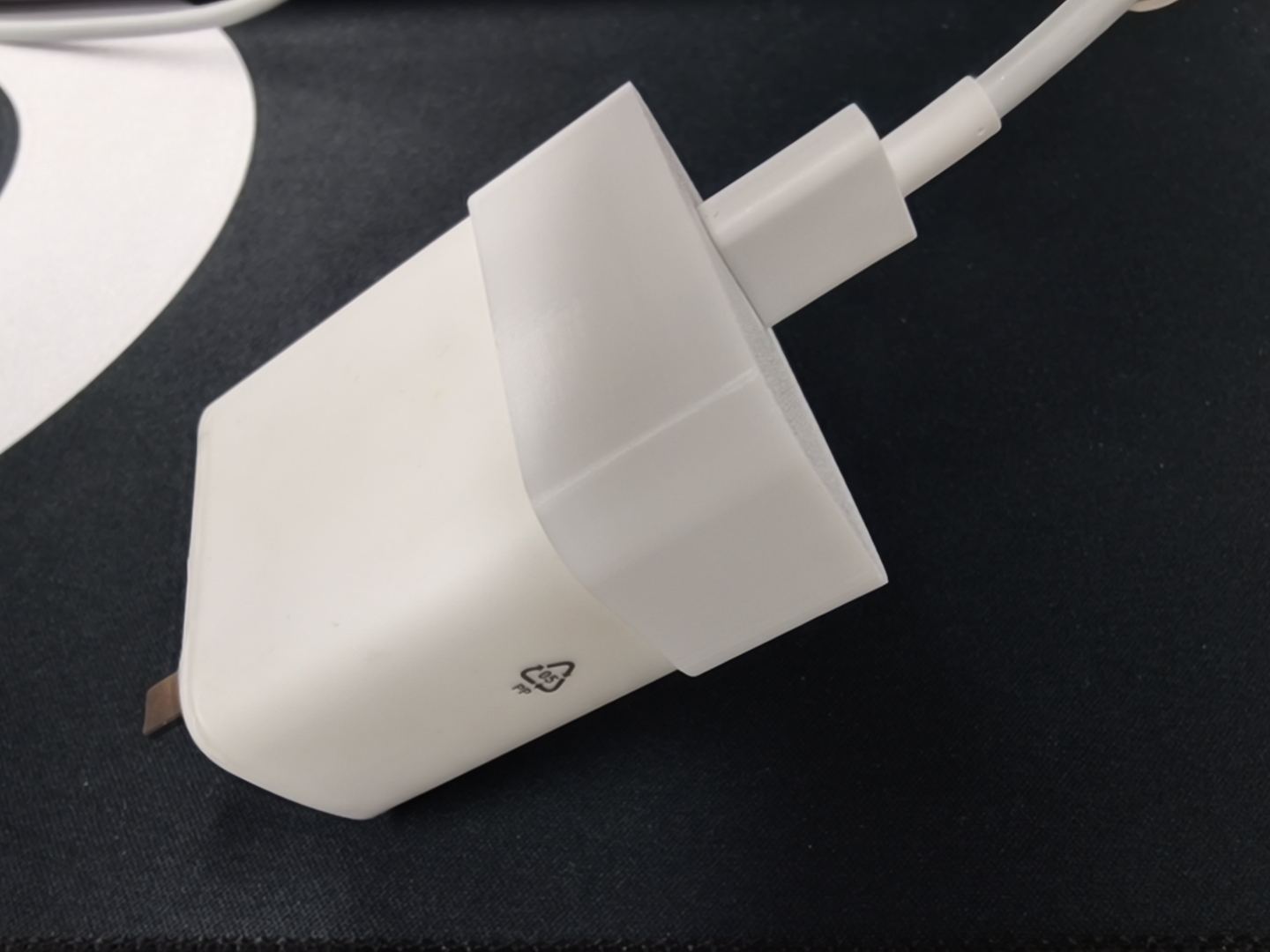

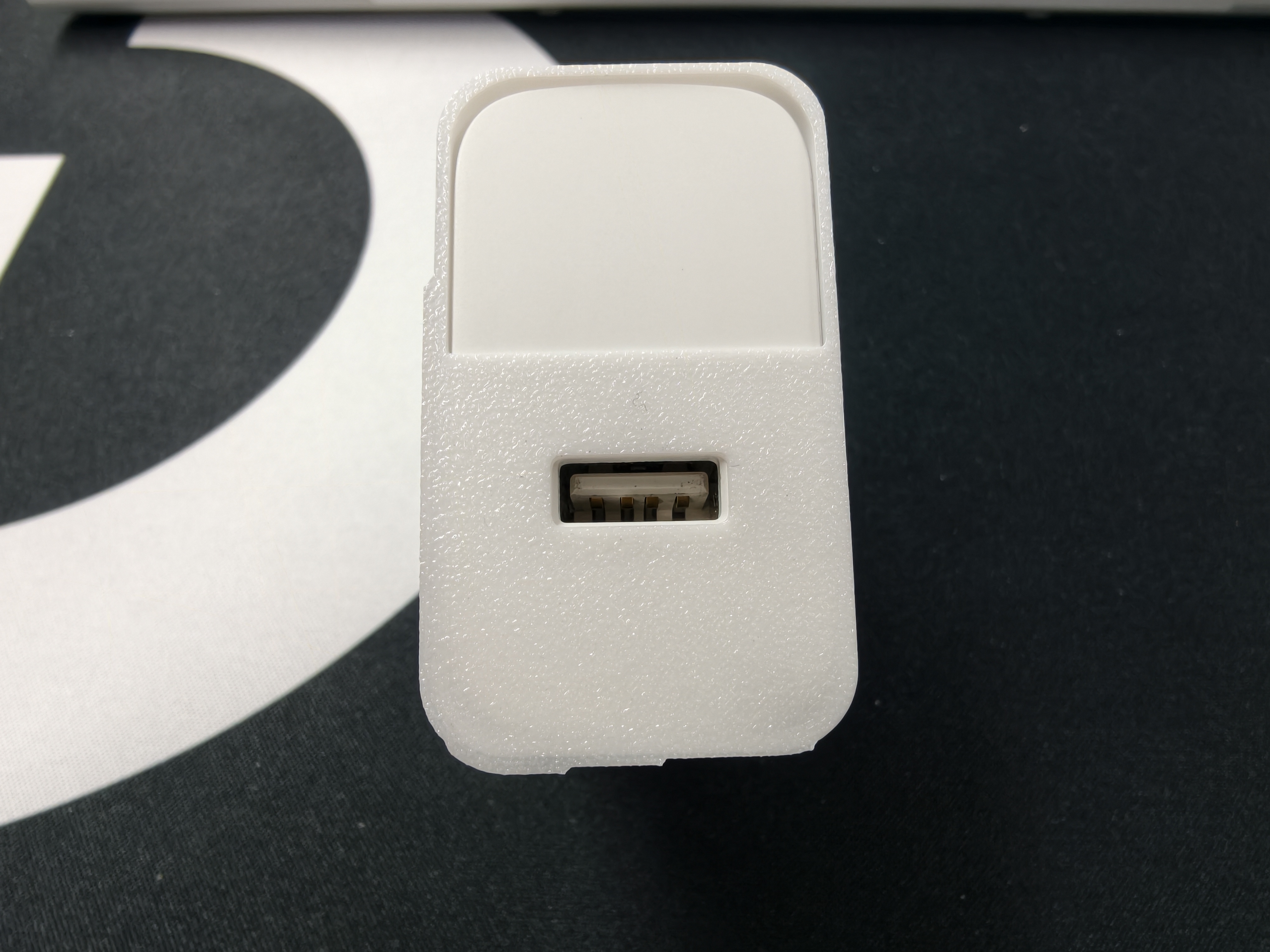

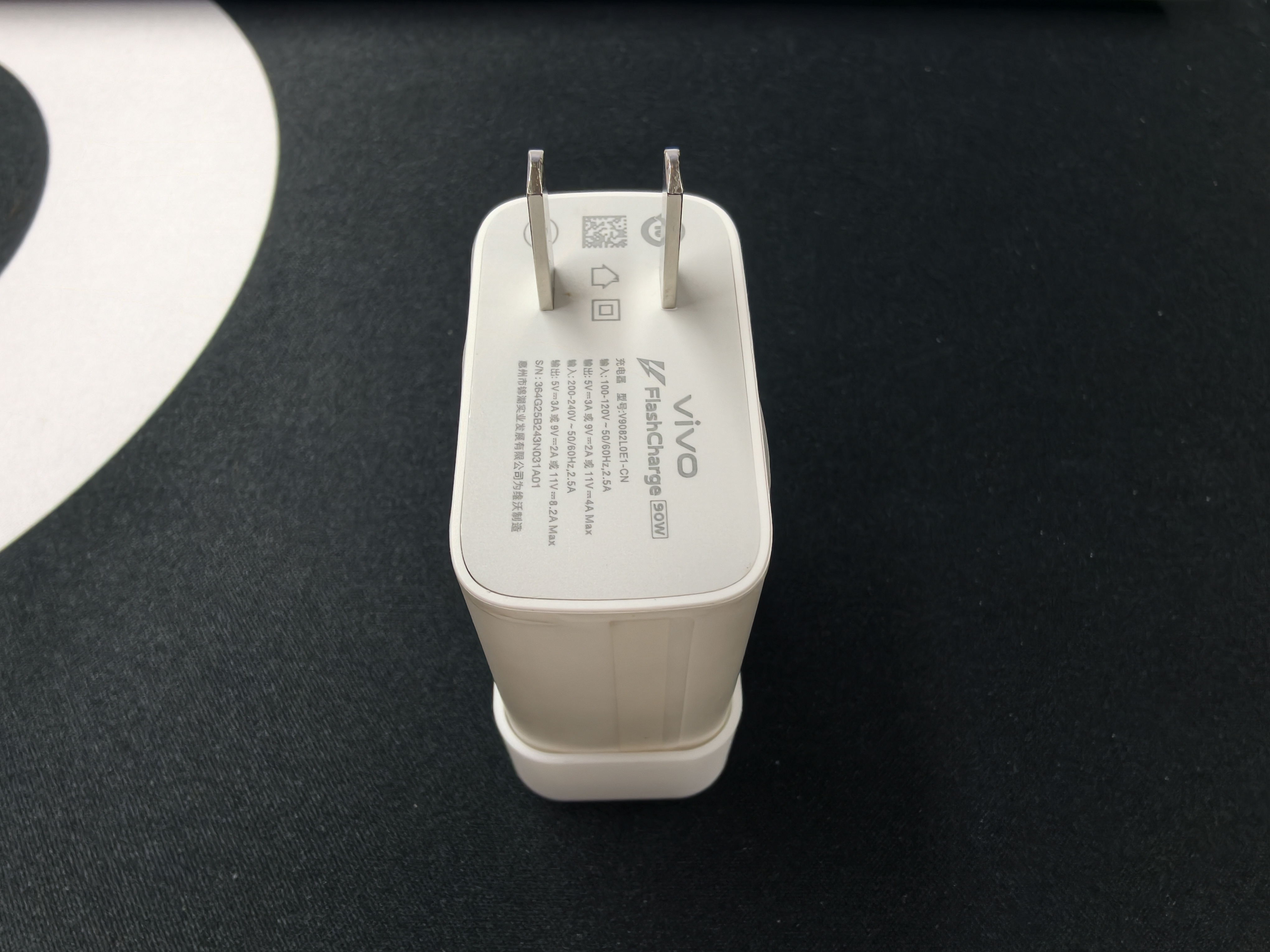

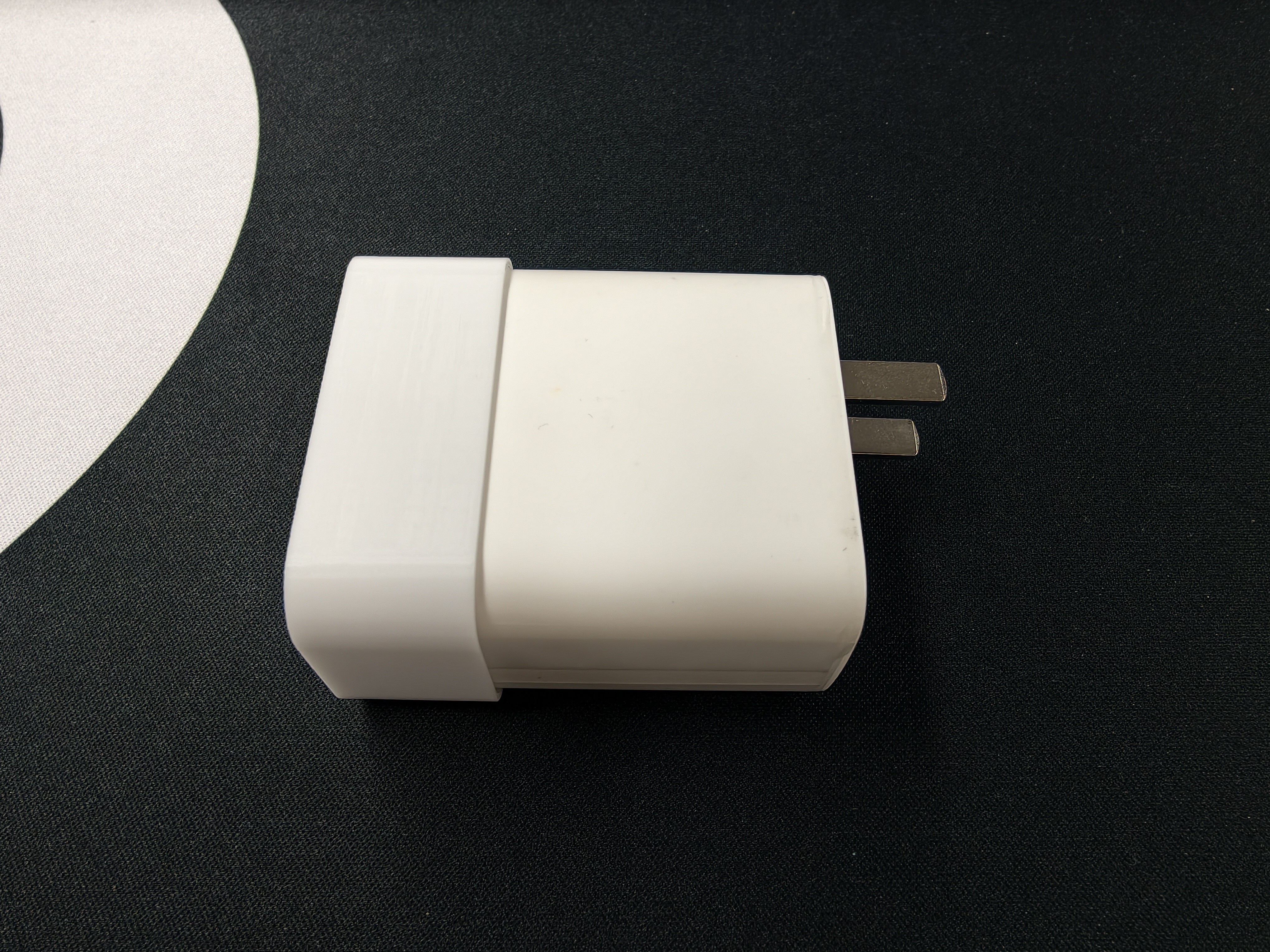

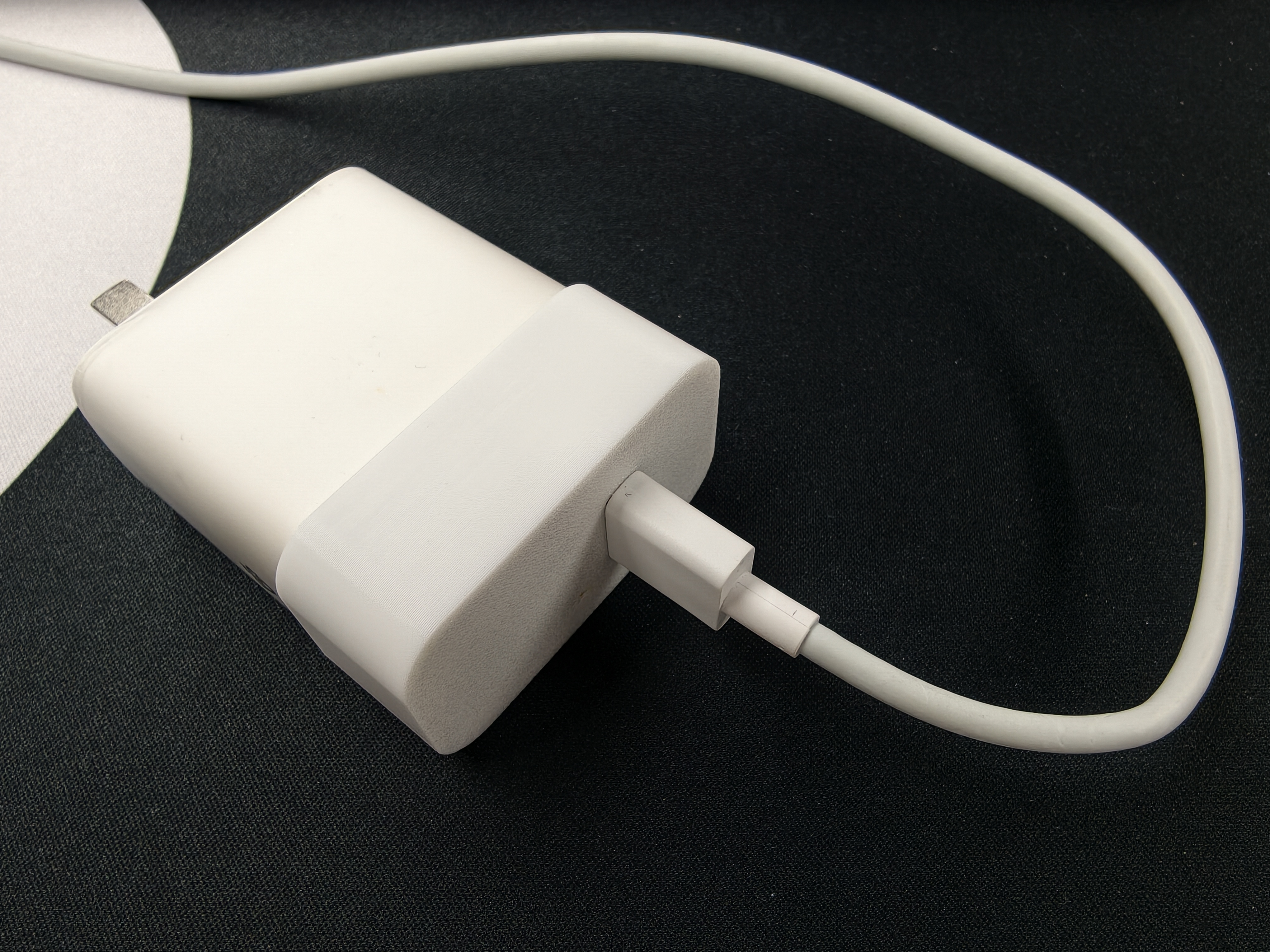

3D打印成品

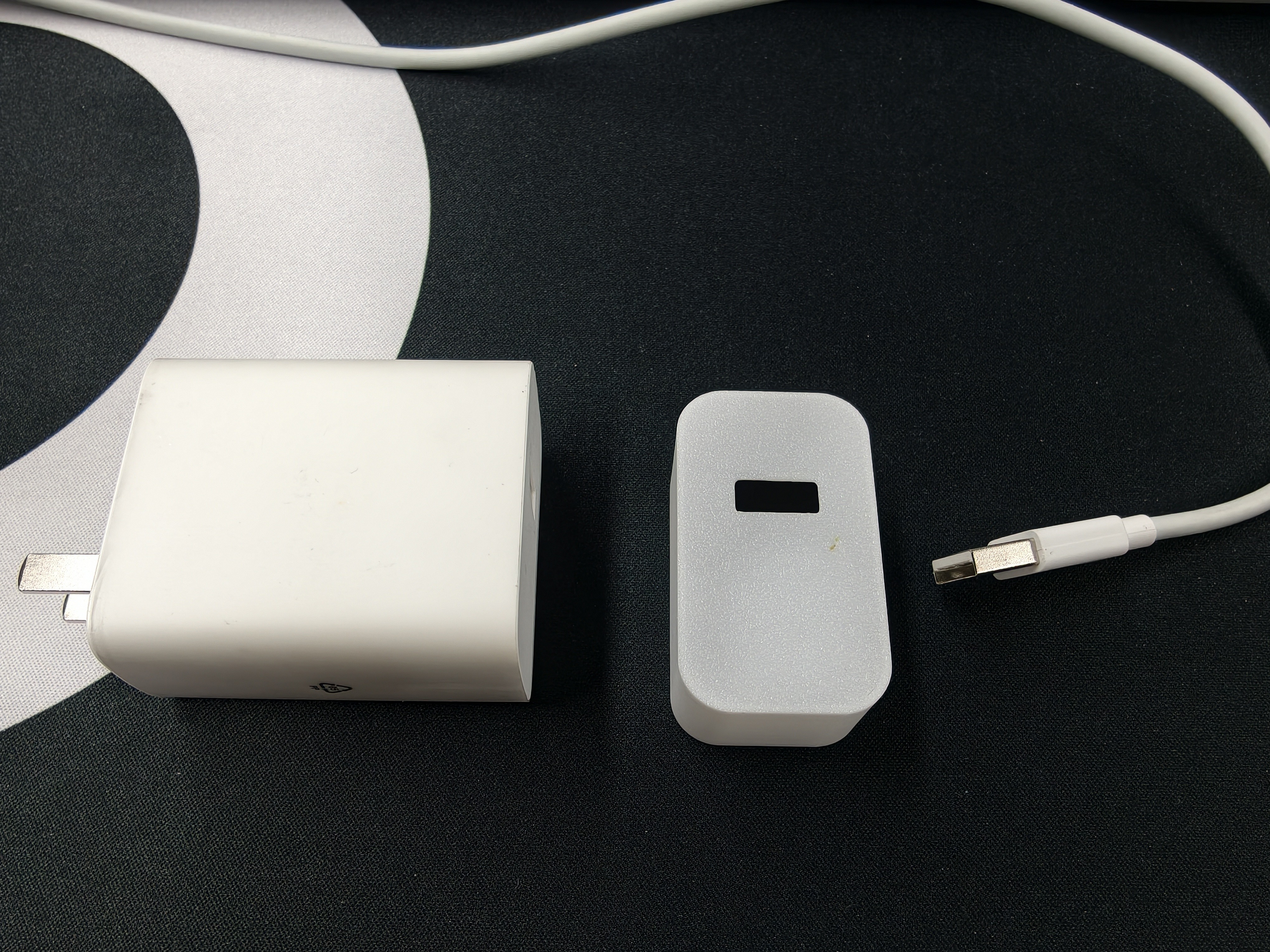

  1. 准备好3D打印模型、充电器
  2. 缓慢安装压入,注意充电器的原膜不用撕掉
STP
vivo90w-final.stp
35.66KB
