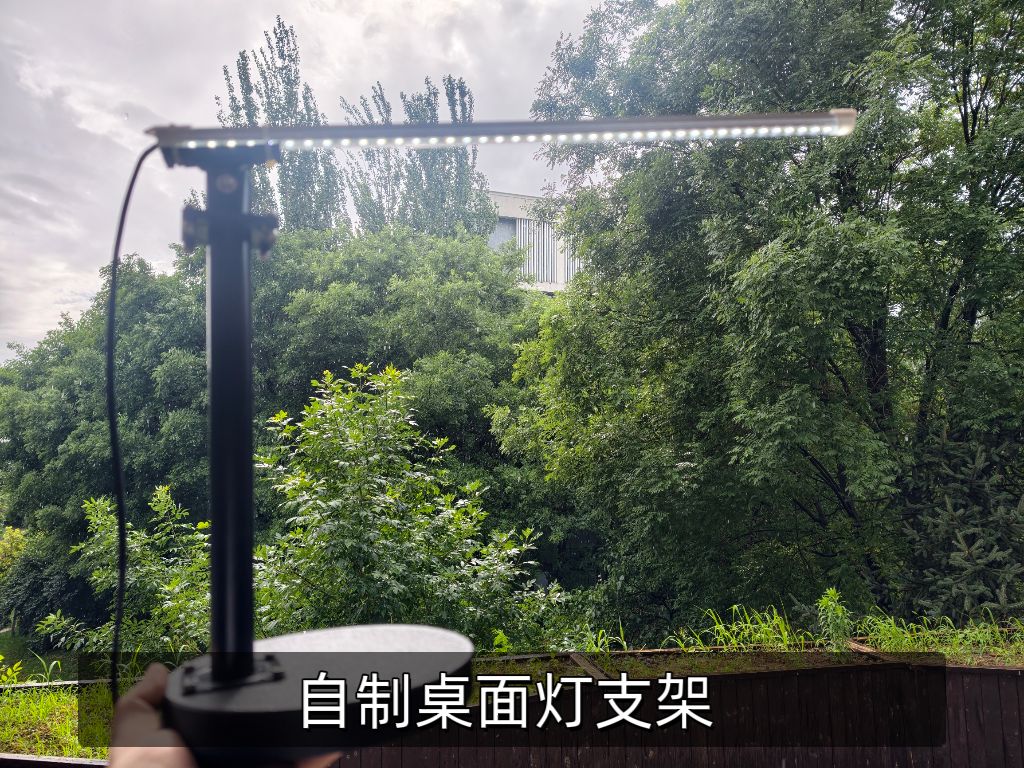

自制桌面灯支架

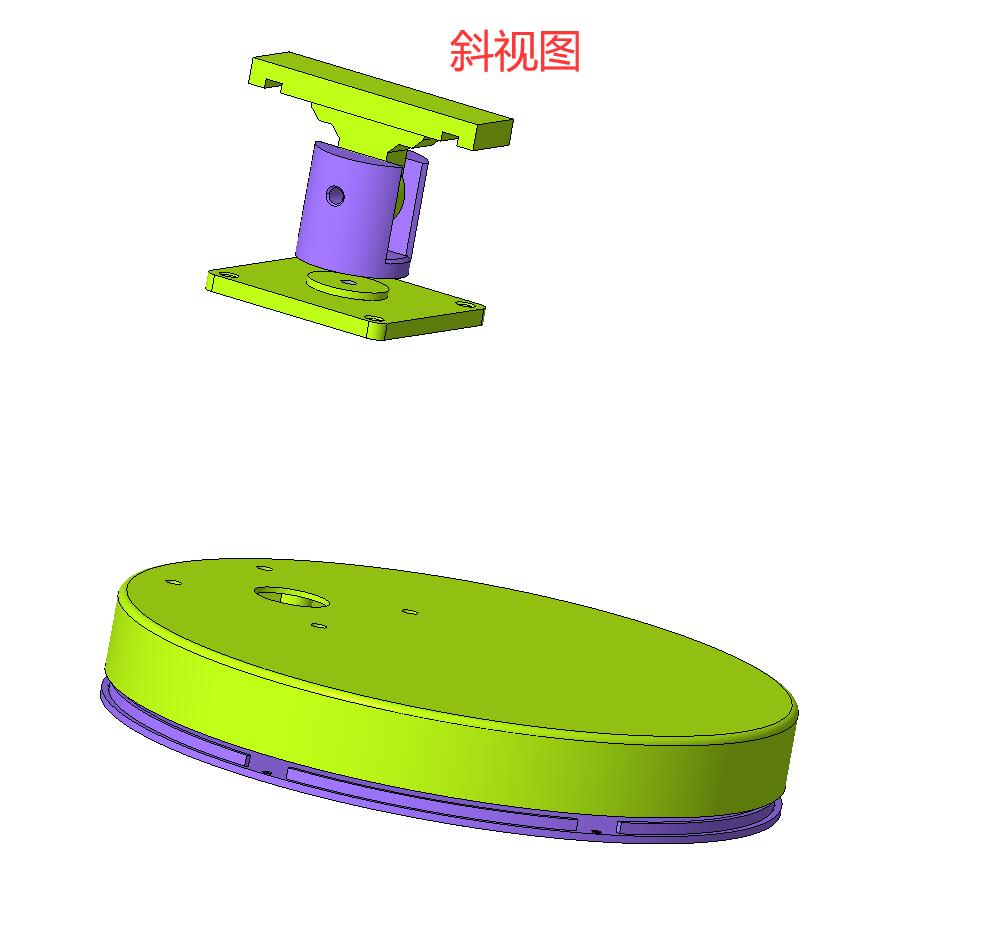

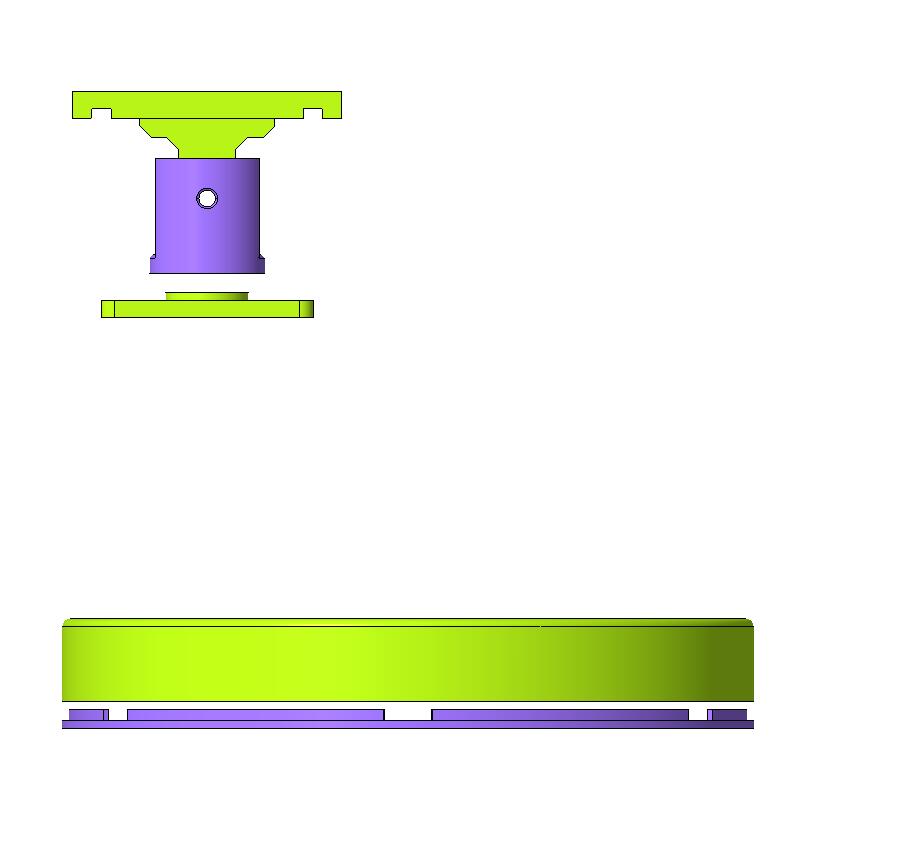

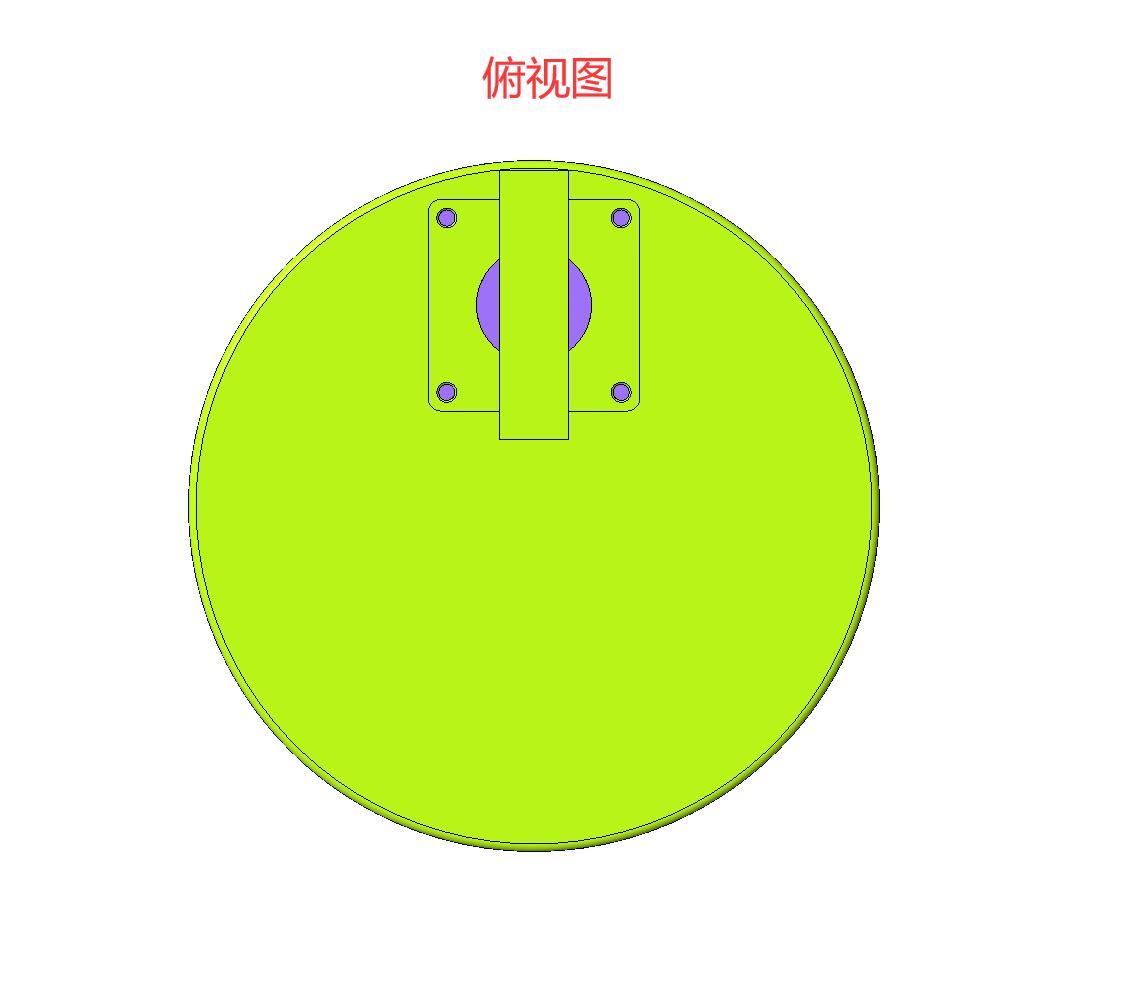

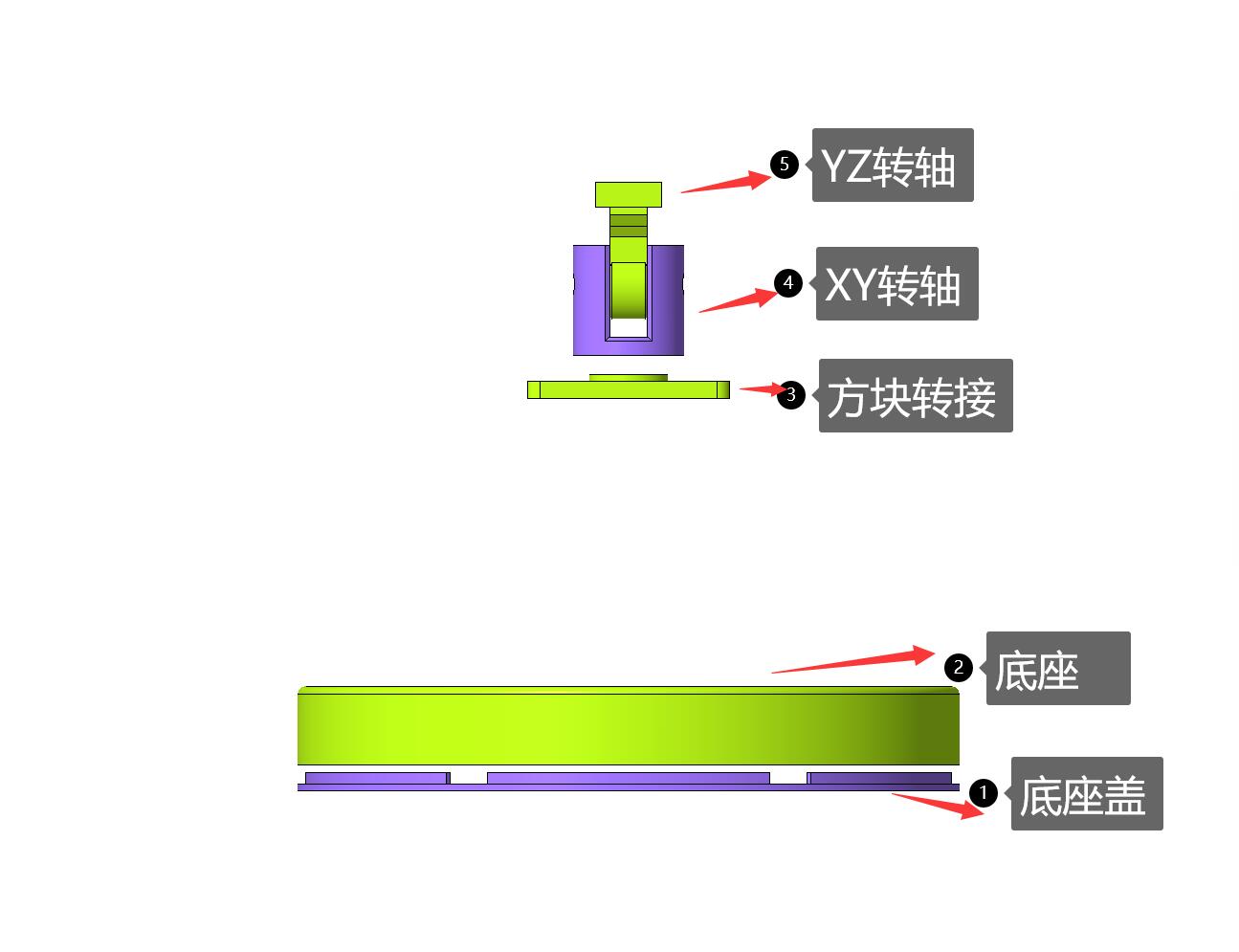

1. 先浏览最终图纸效果，注意零件命名
2. 本项目图纸比较简单，不过多赘述建模过程
3. 附件为建模原图纸，可下载更改其中参数

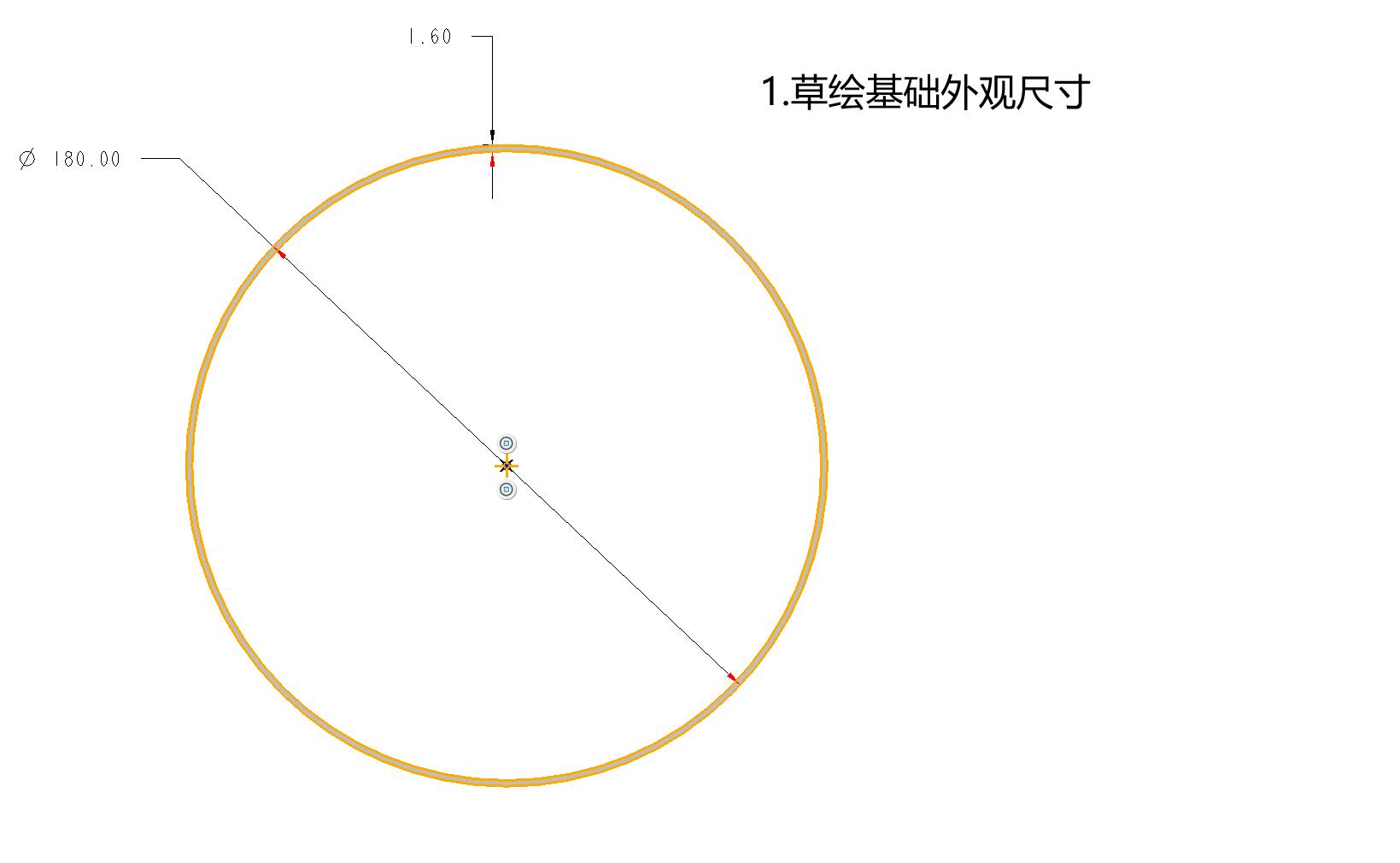

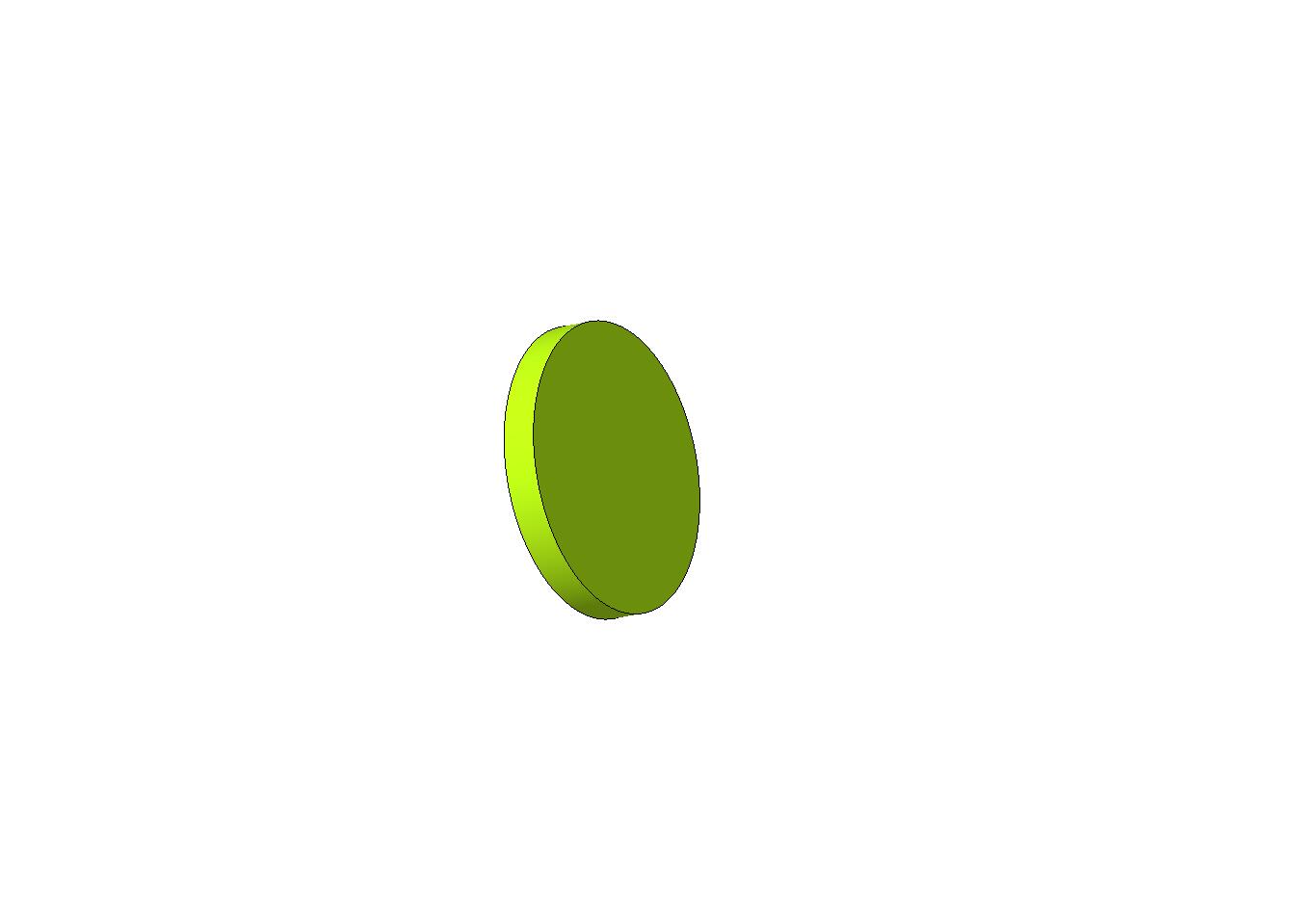

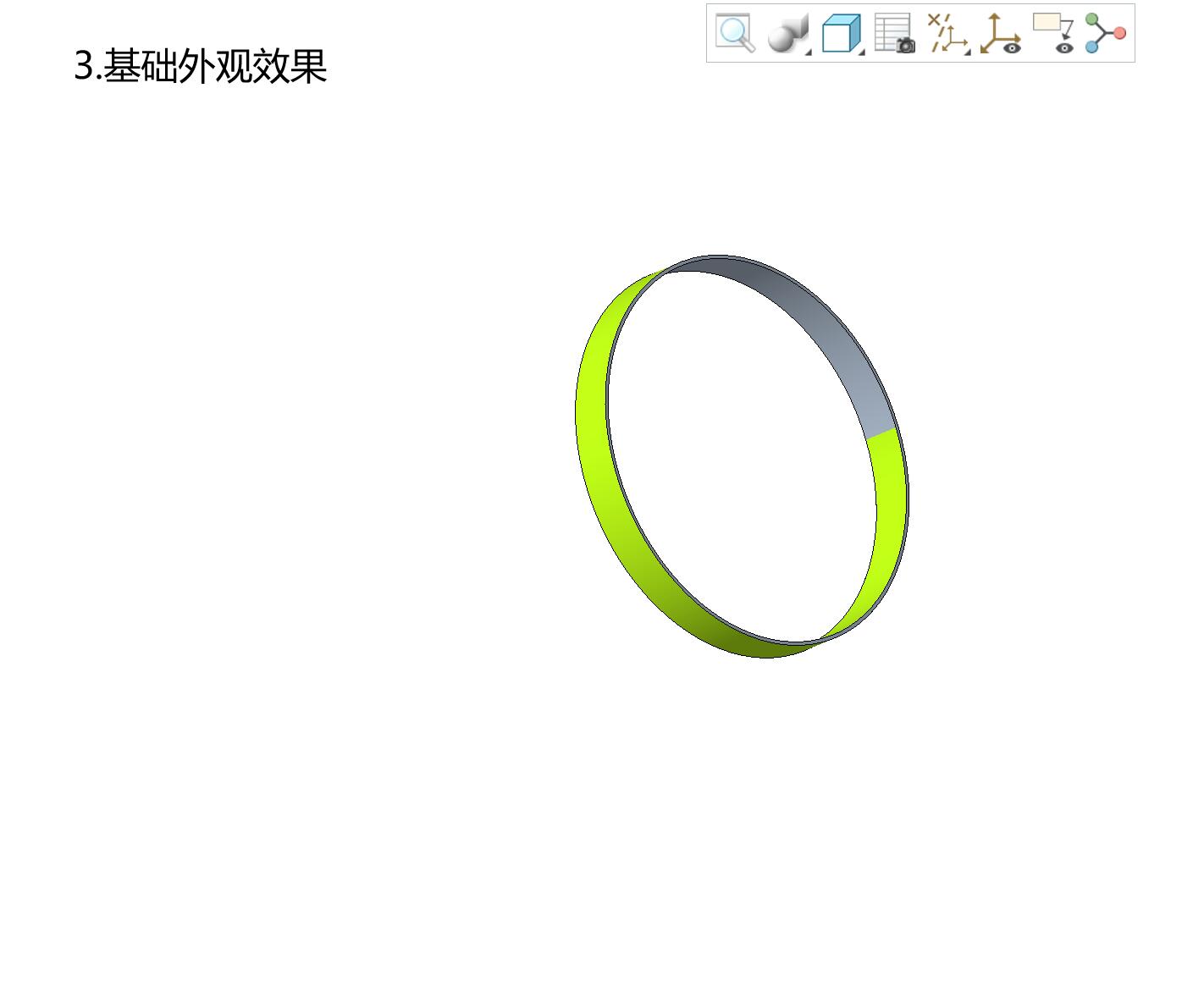

1. 参数如图1，为底座的外观尺寸

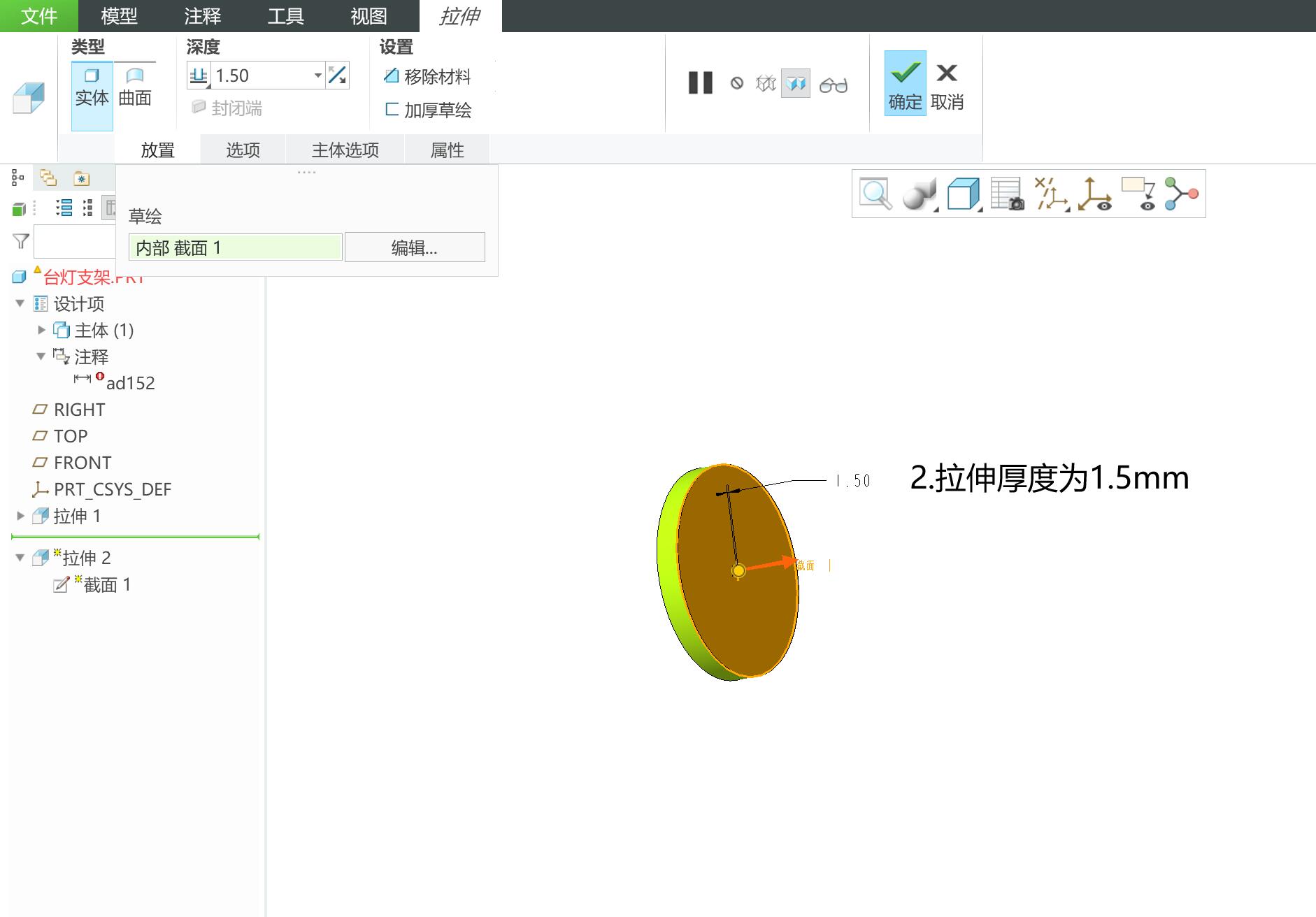

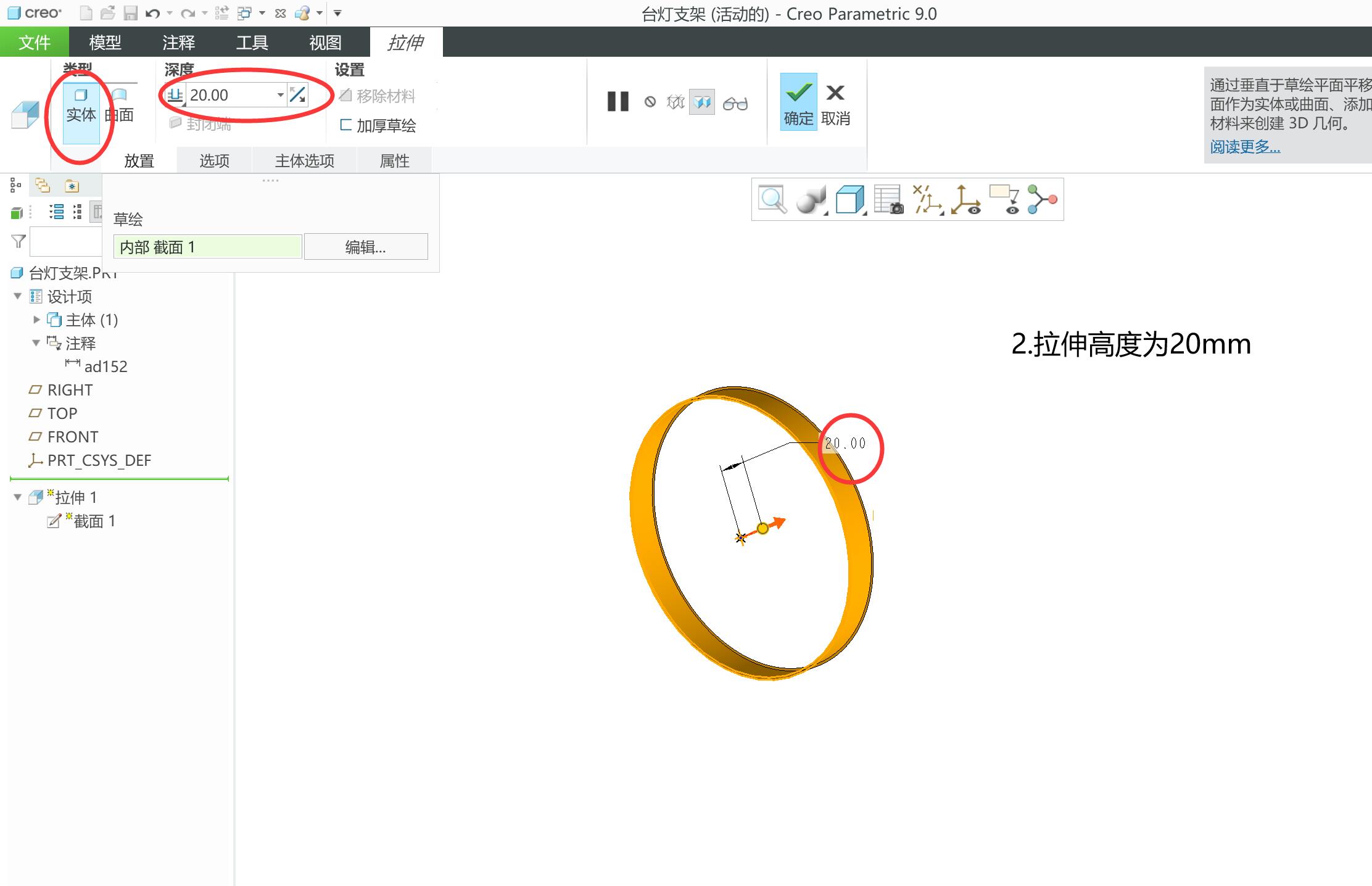

2. 拉伸高度为20mm

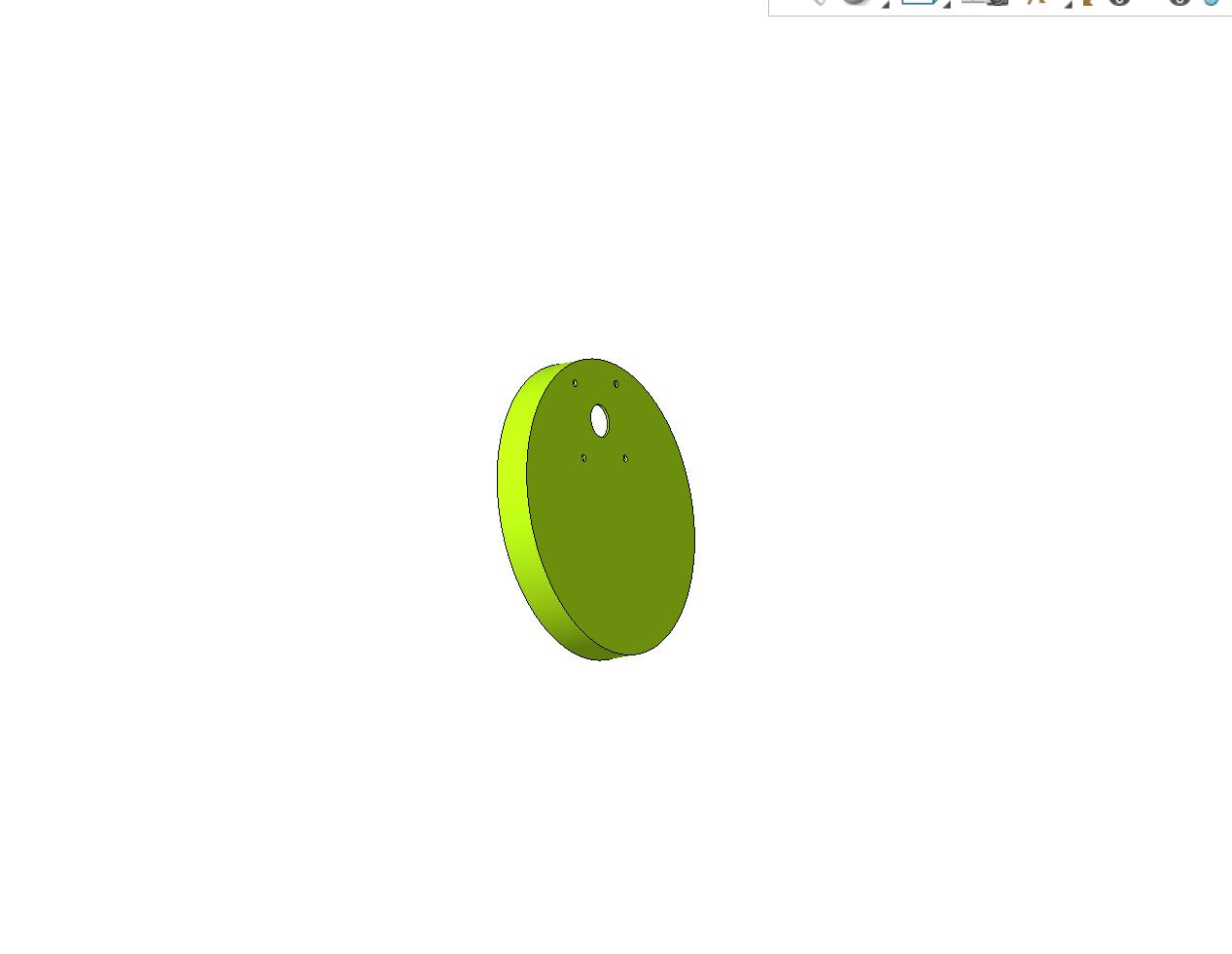

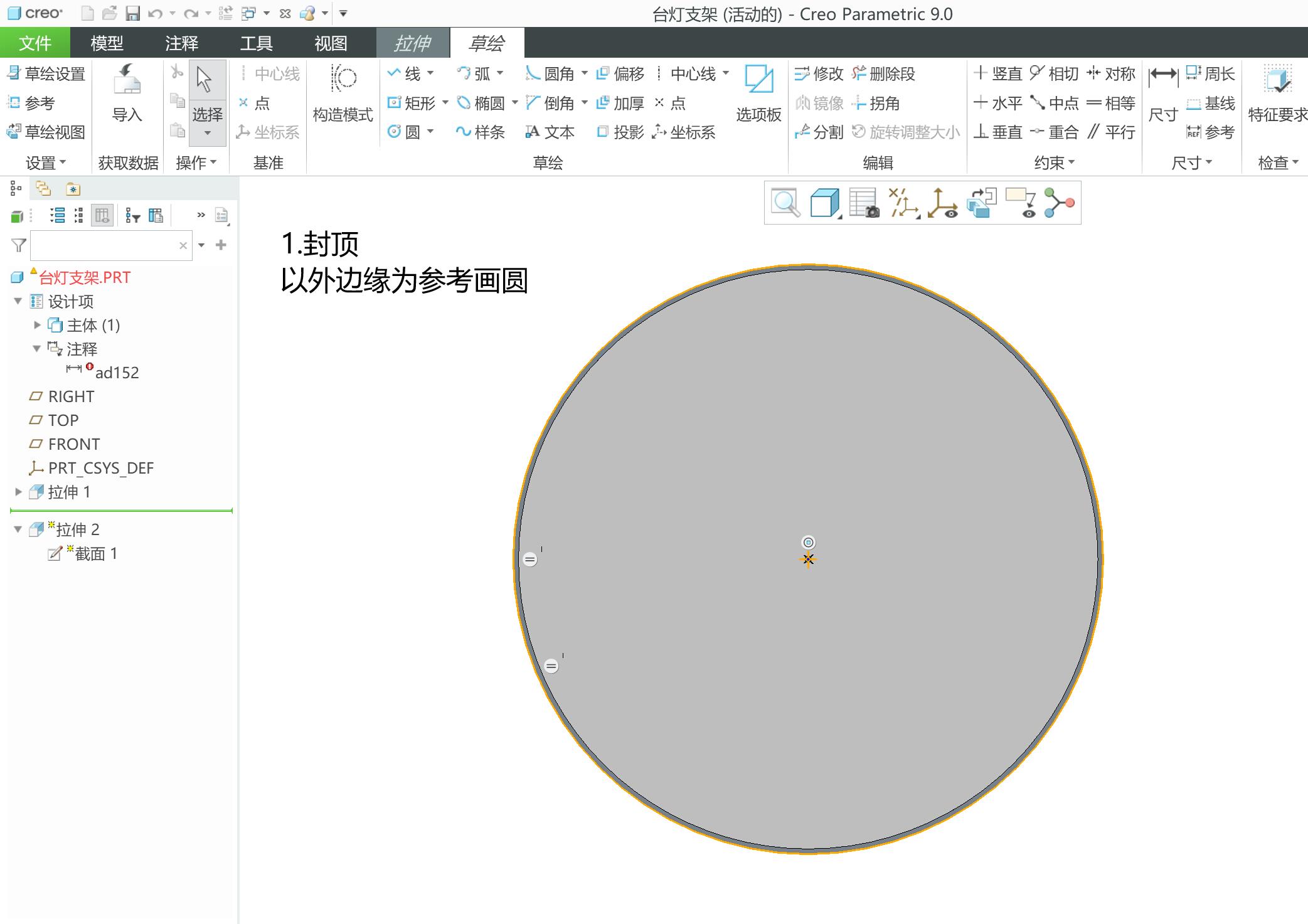

直接以底座的外边缘为参考，封顶底座即可

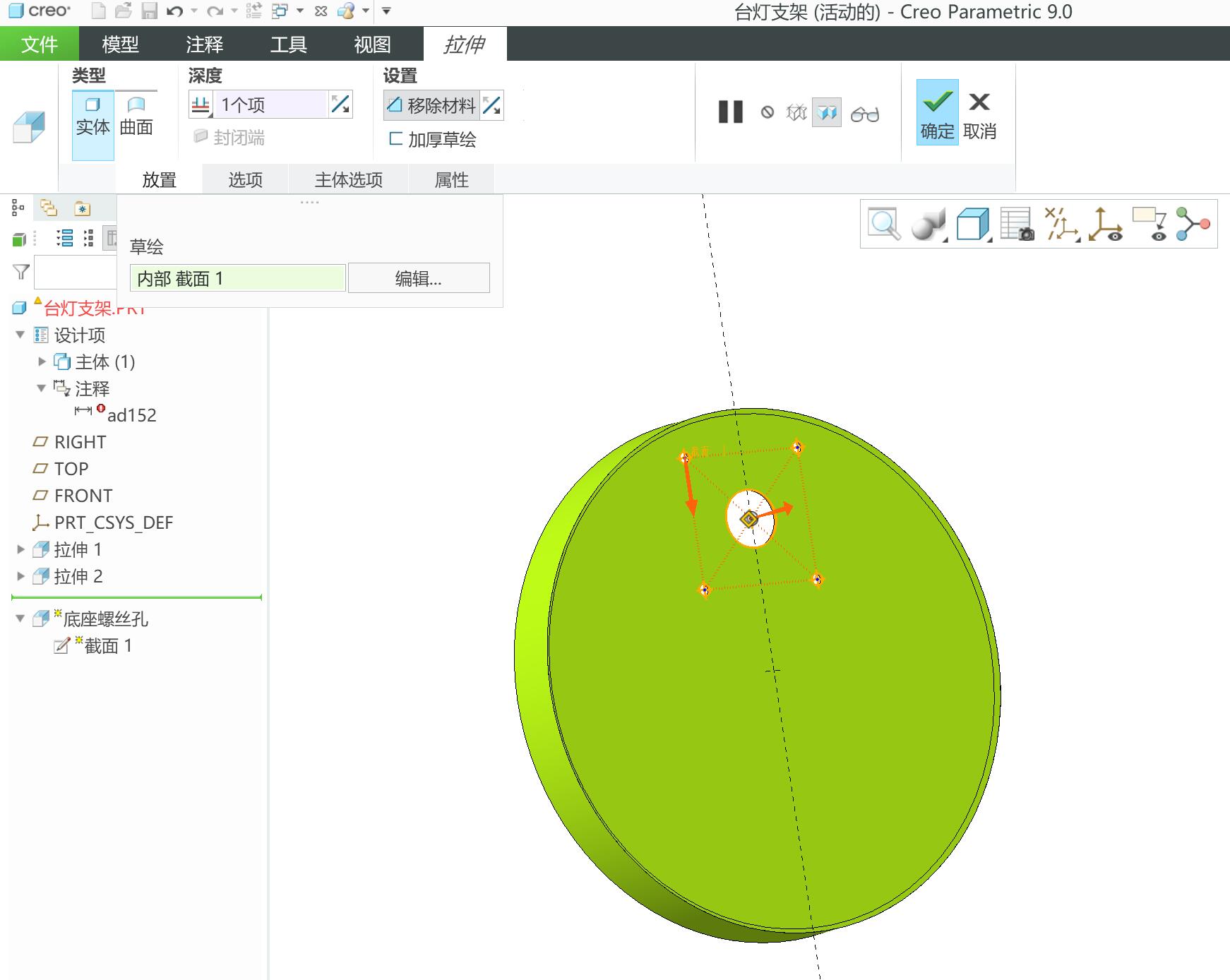

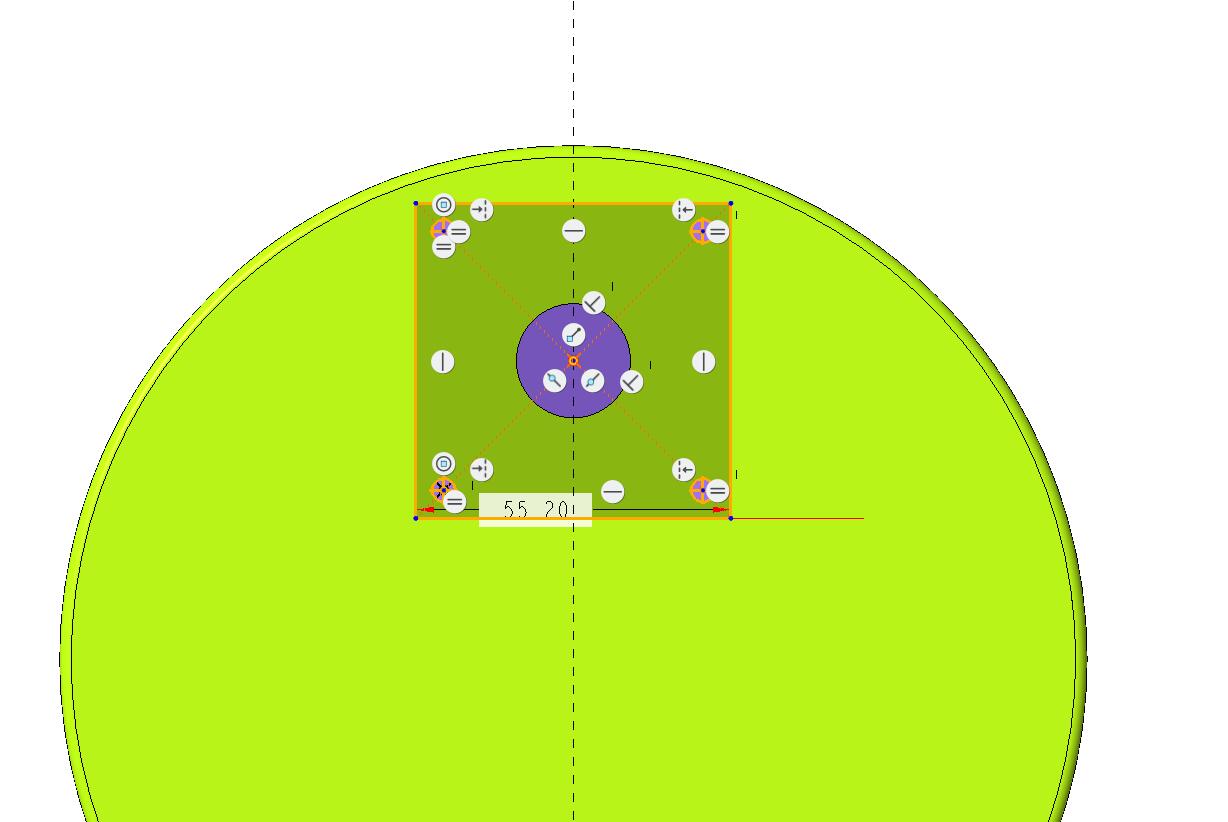

1. 测量金属底盘尺寸，记录数据，对应图片中的草绘标注
2. 草绘尺寸，拉伸切除材料

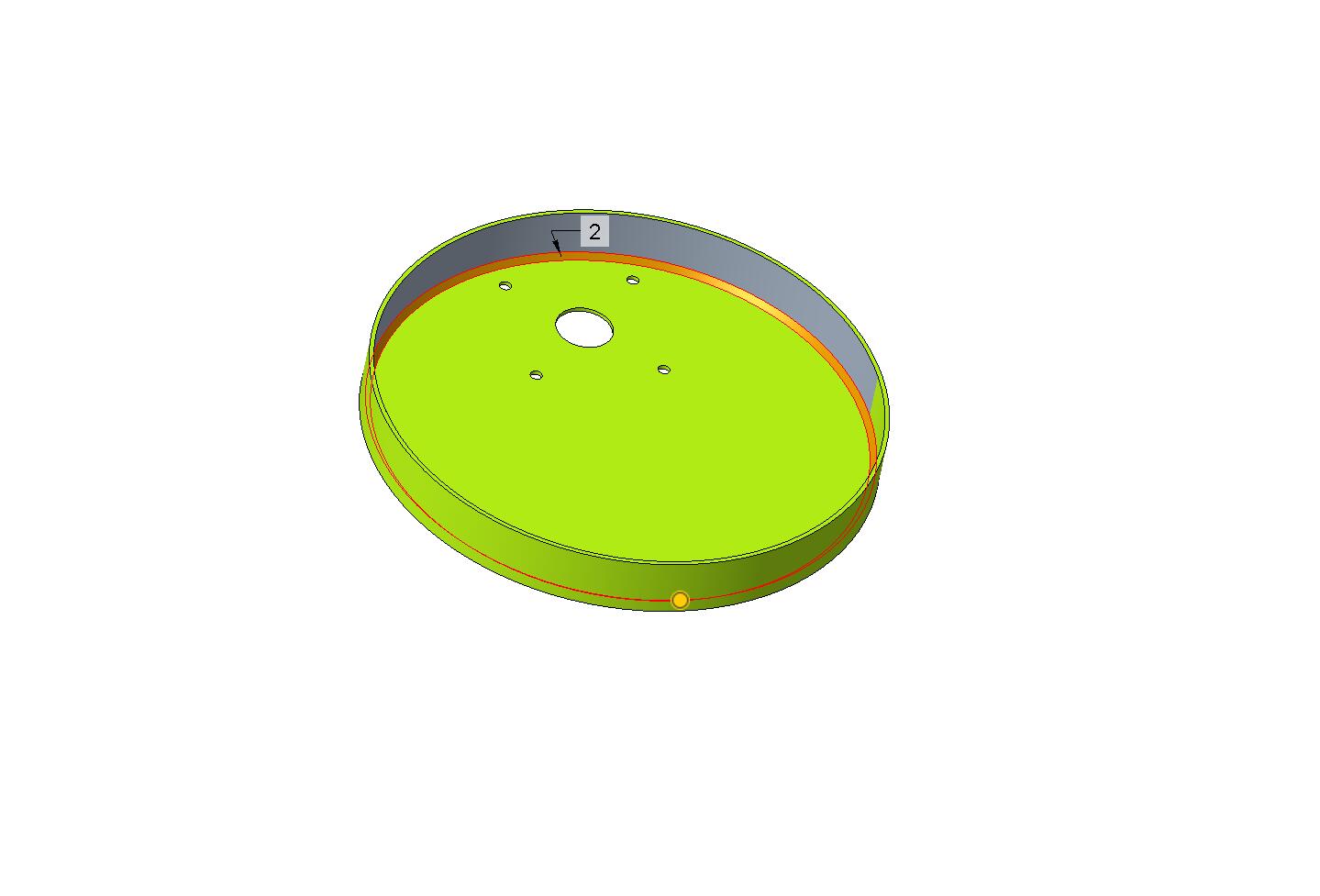

3. 倒角C2

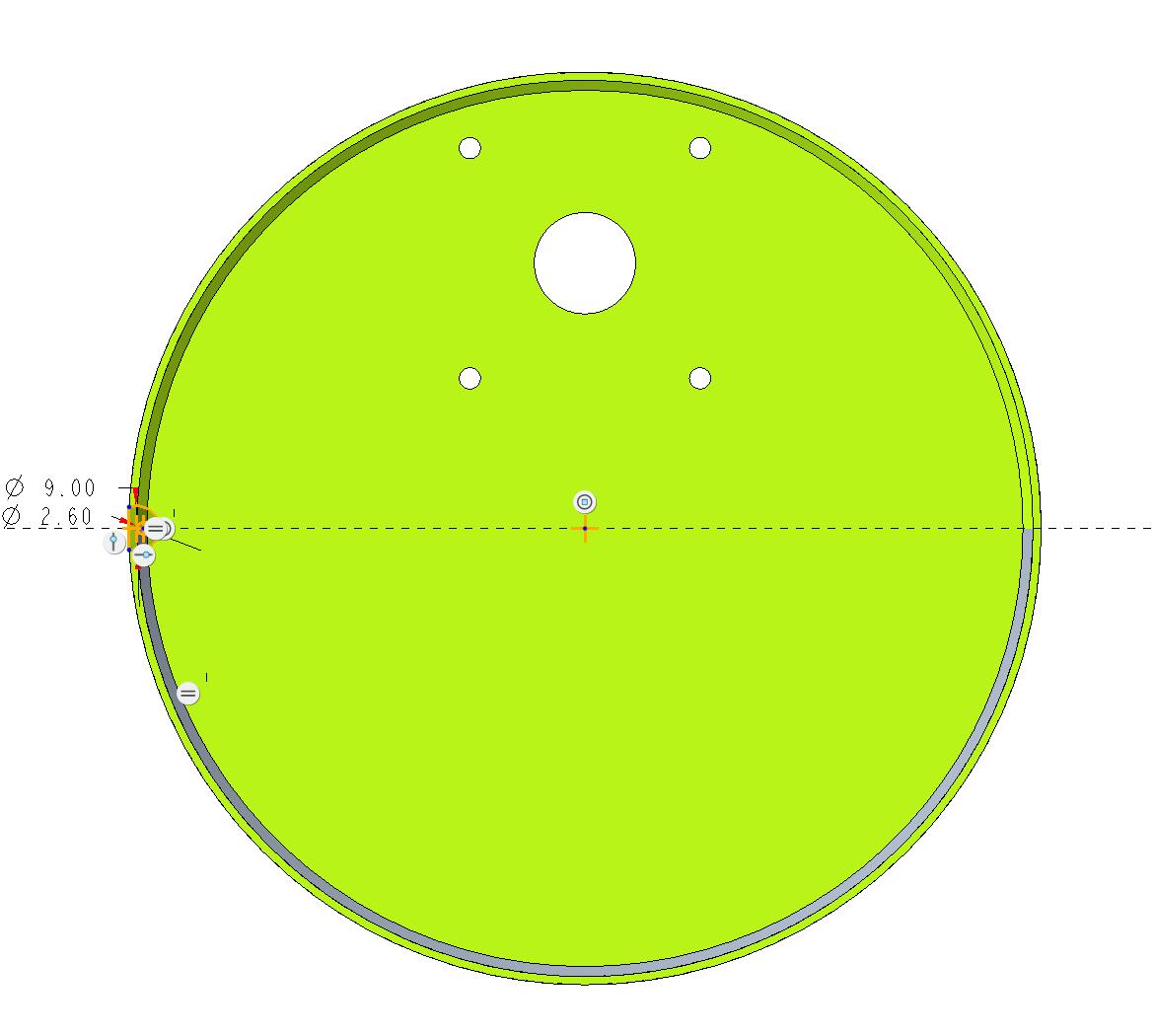

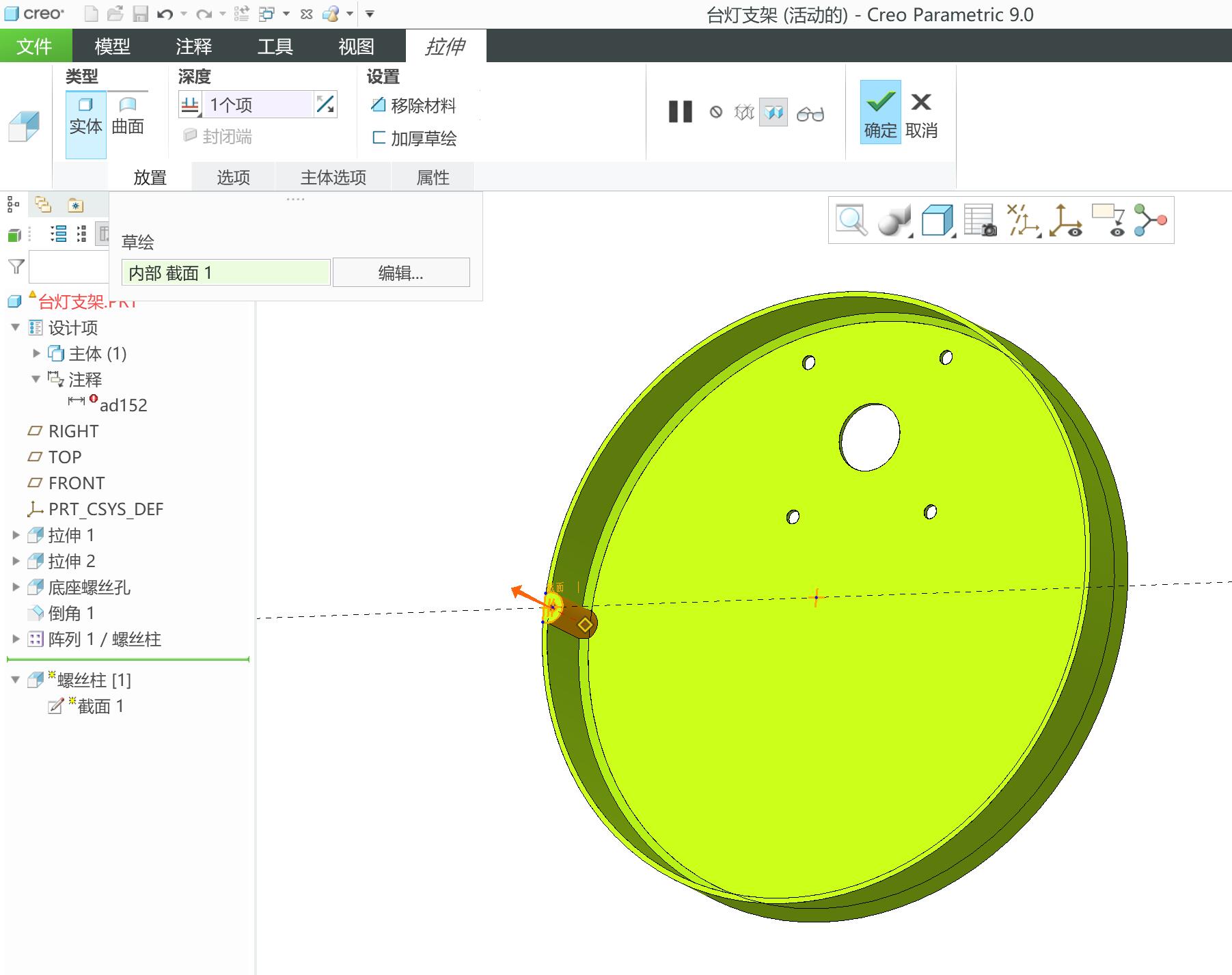

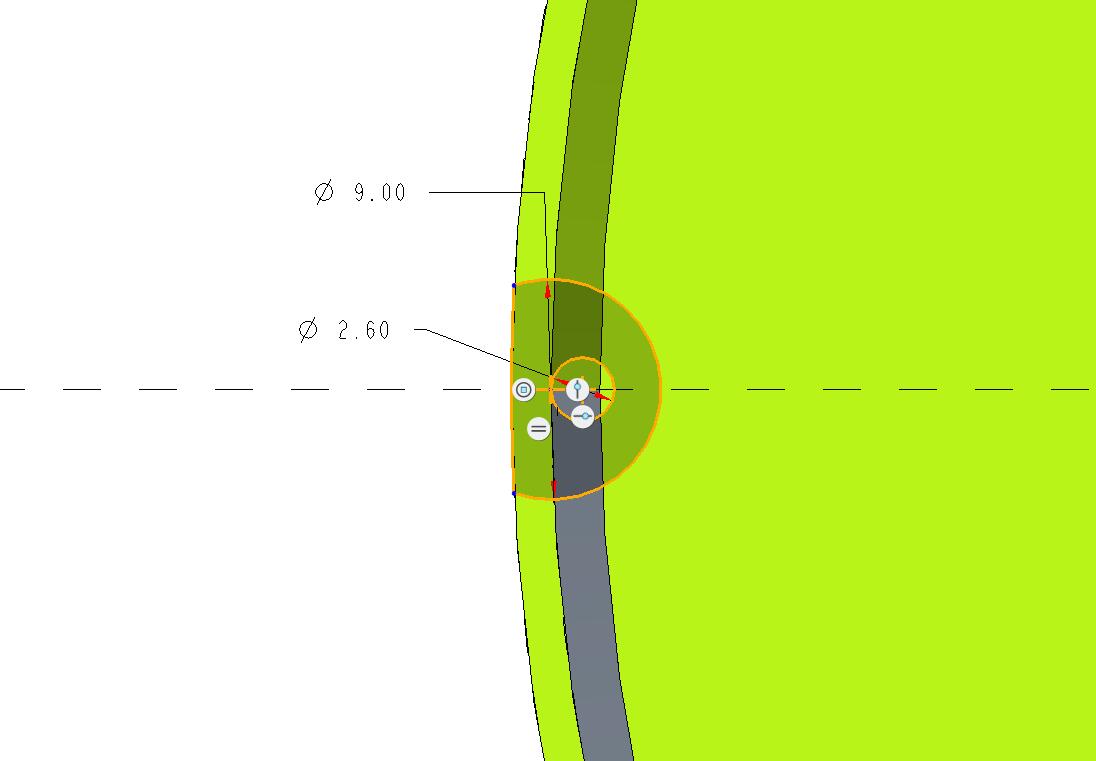

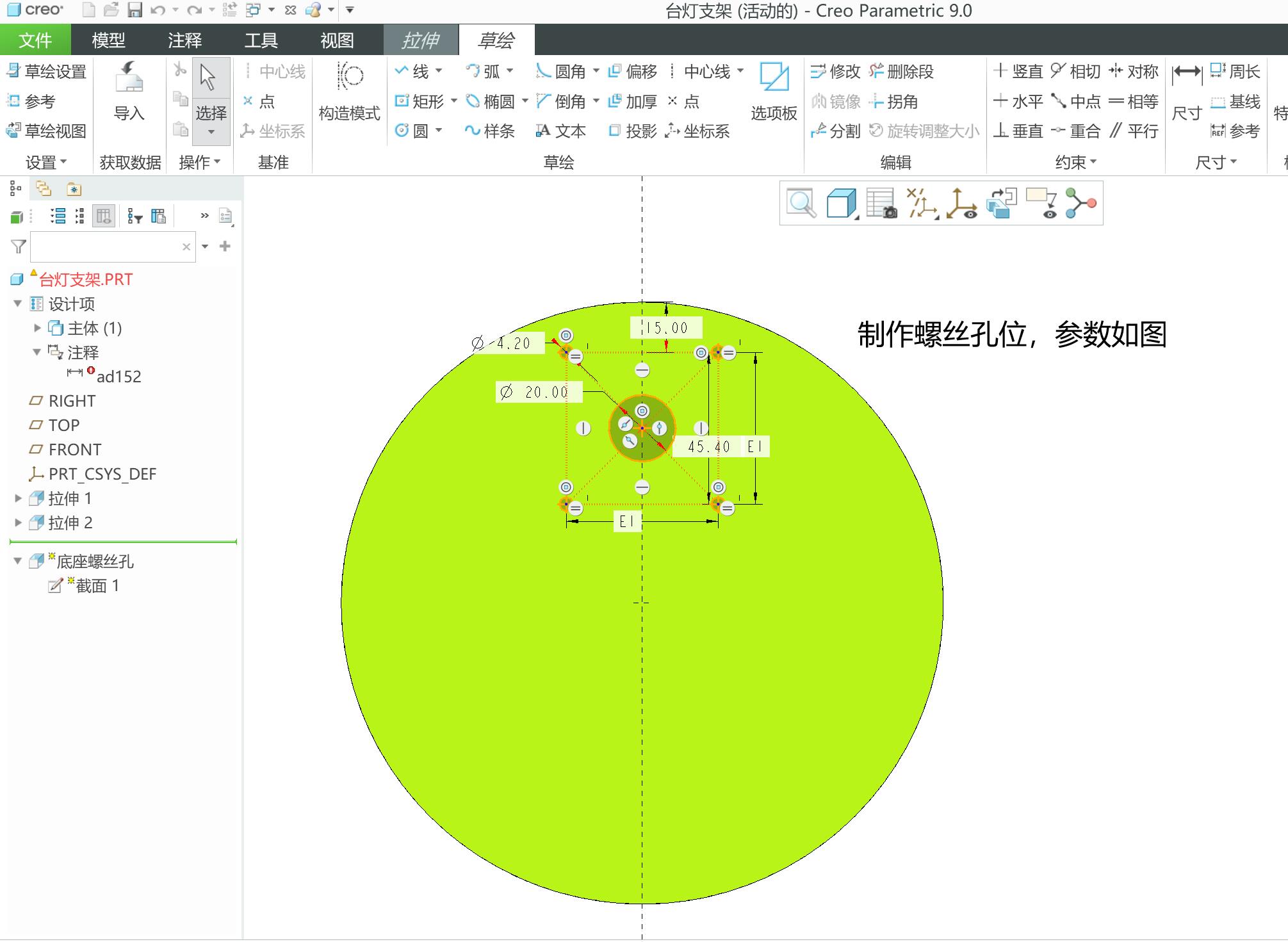

1. 如图，草绘如图尺寸，底座自攻丝可以完美安装。

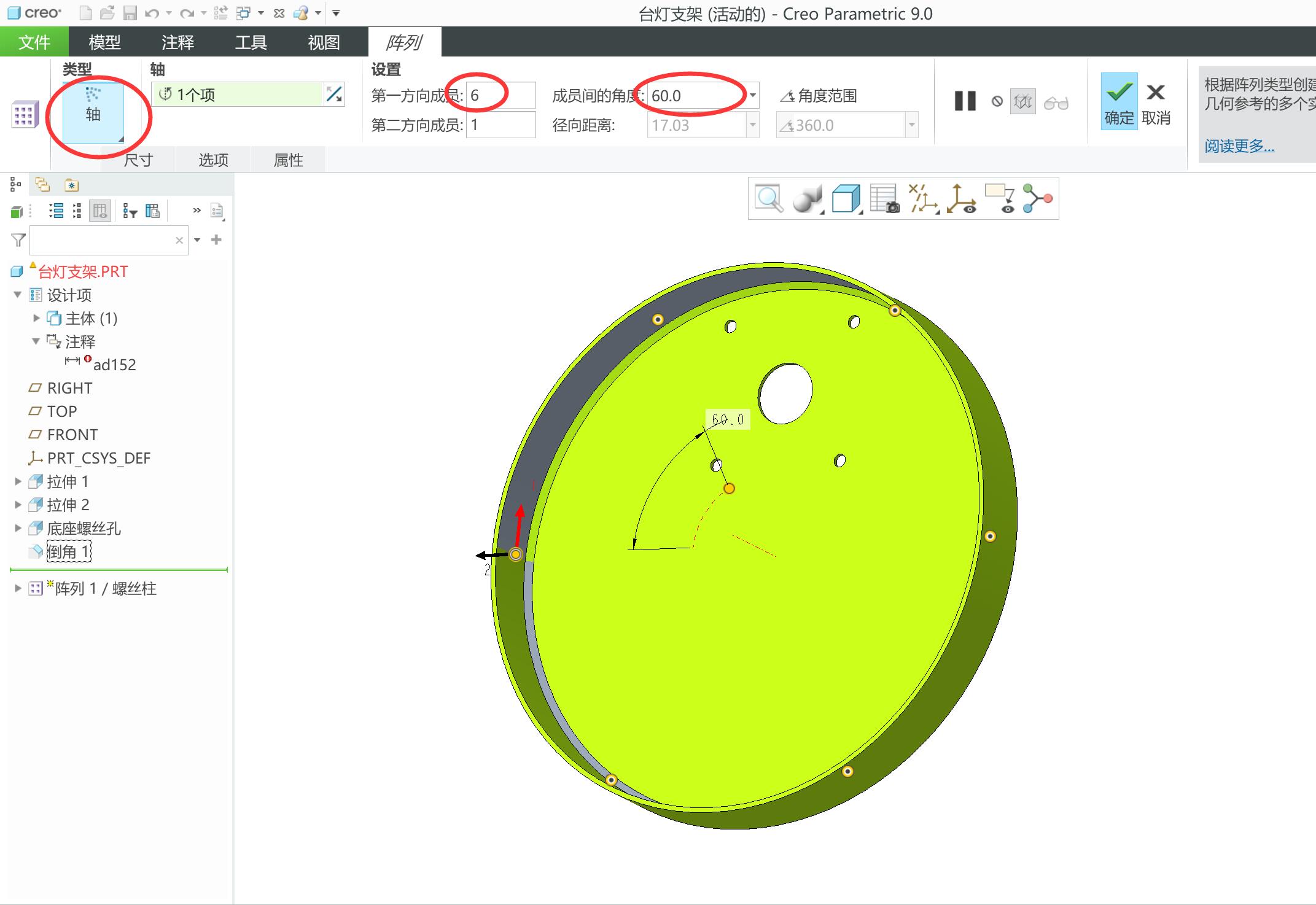

2. 拉伸完一个后，其余使用阵列命令实现。本次等距阵列6个

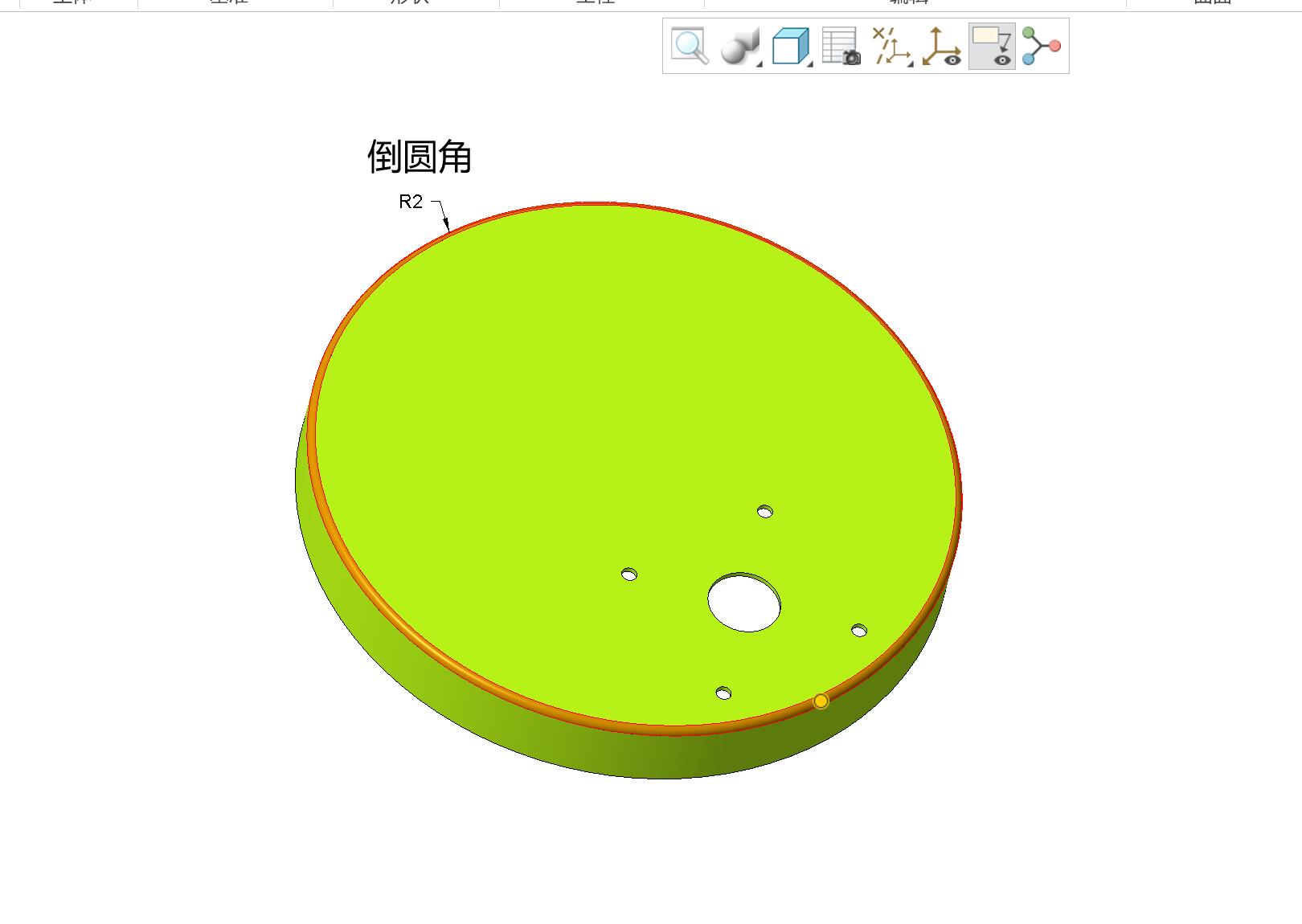

3. 将底座上边缘倒圆角

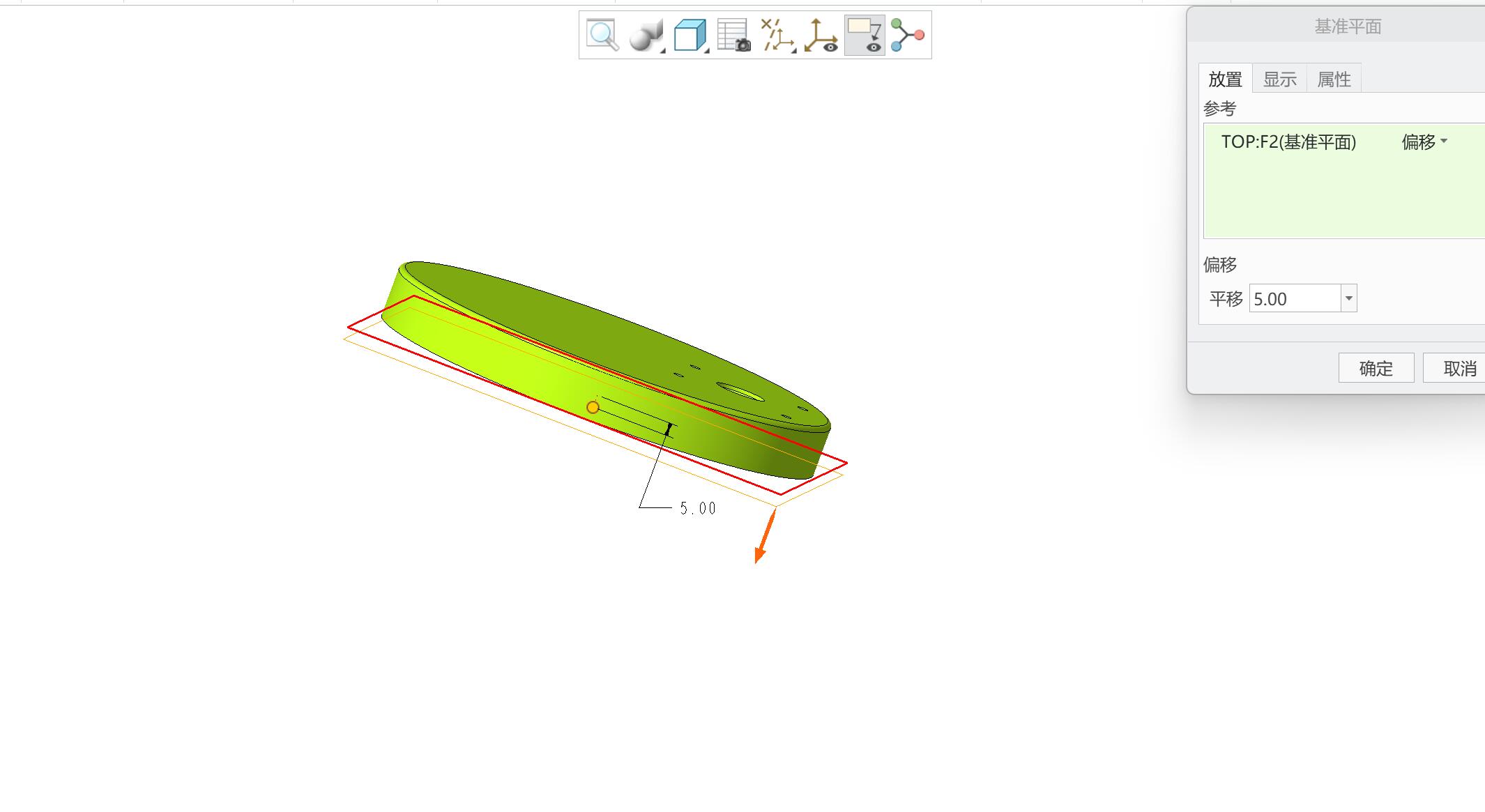

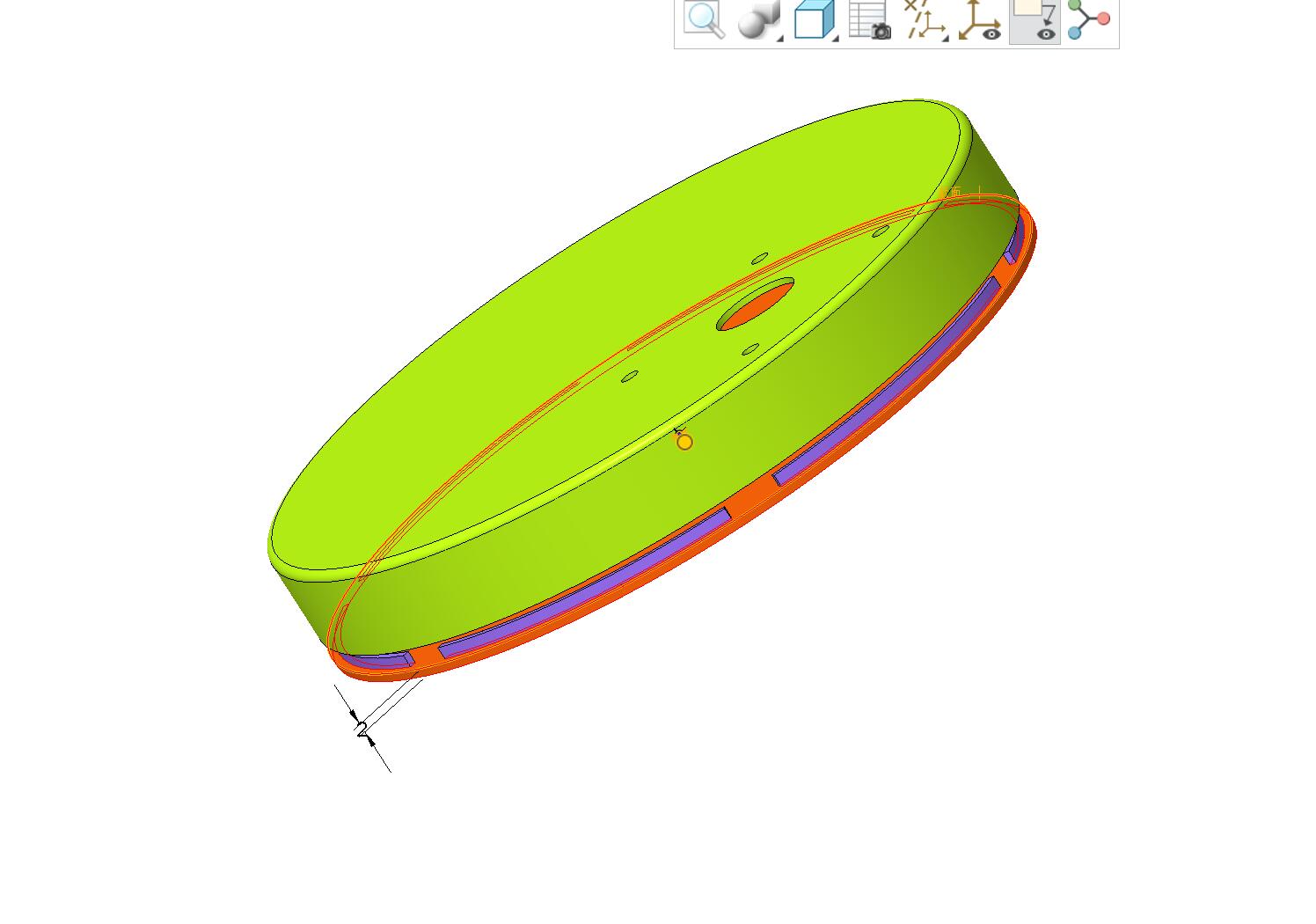

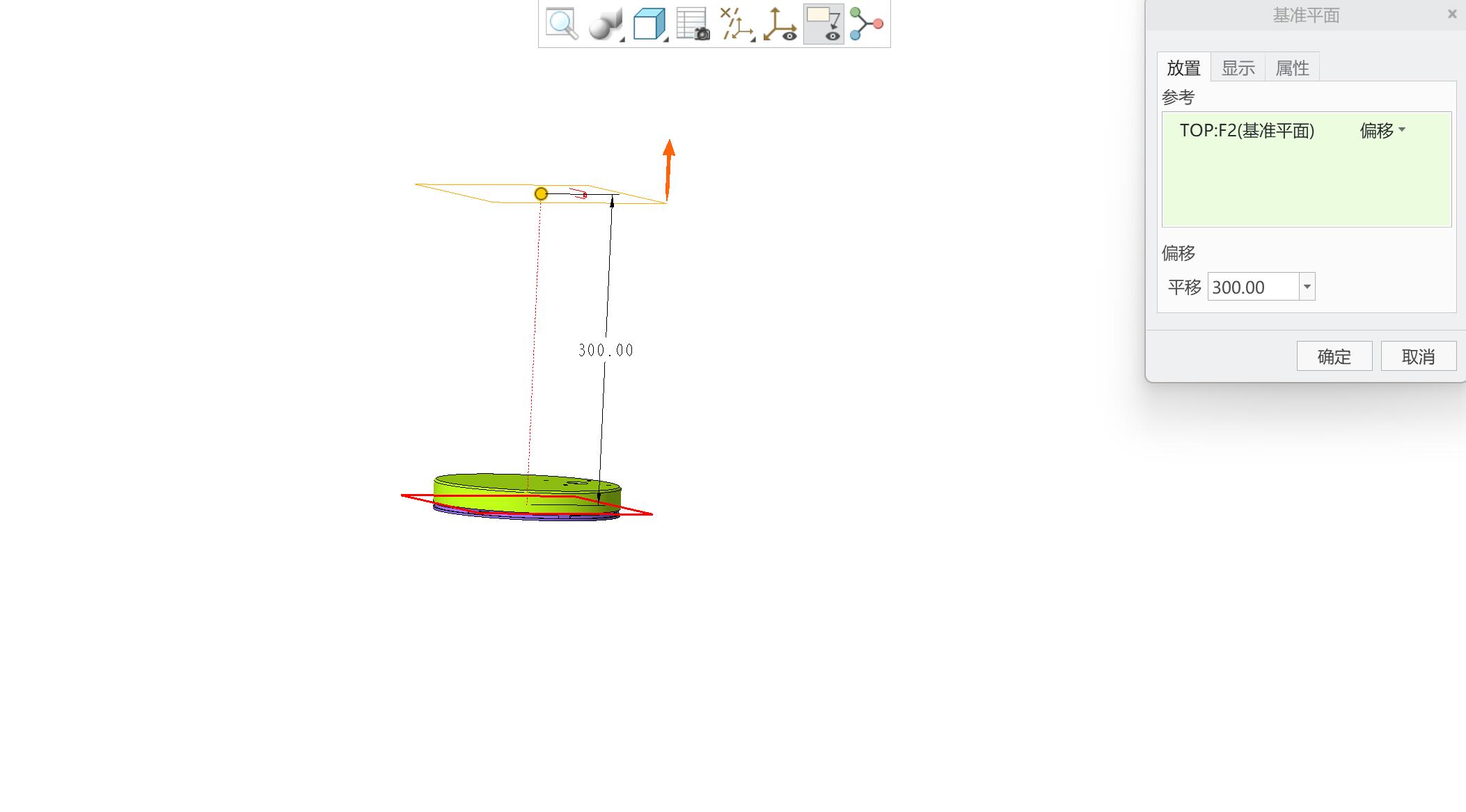

1. 新建平面

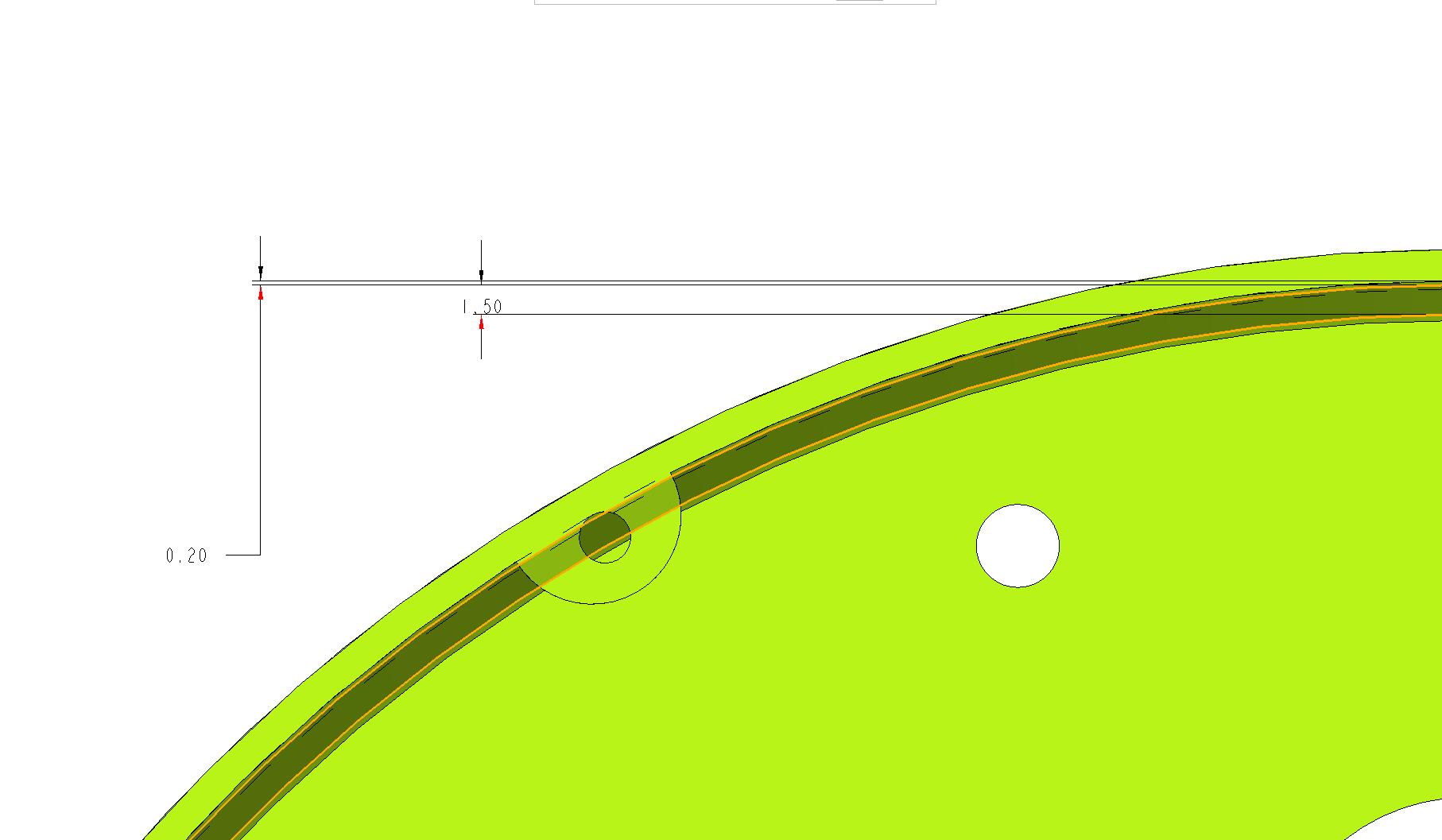

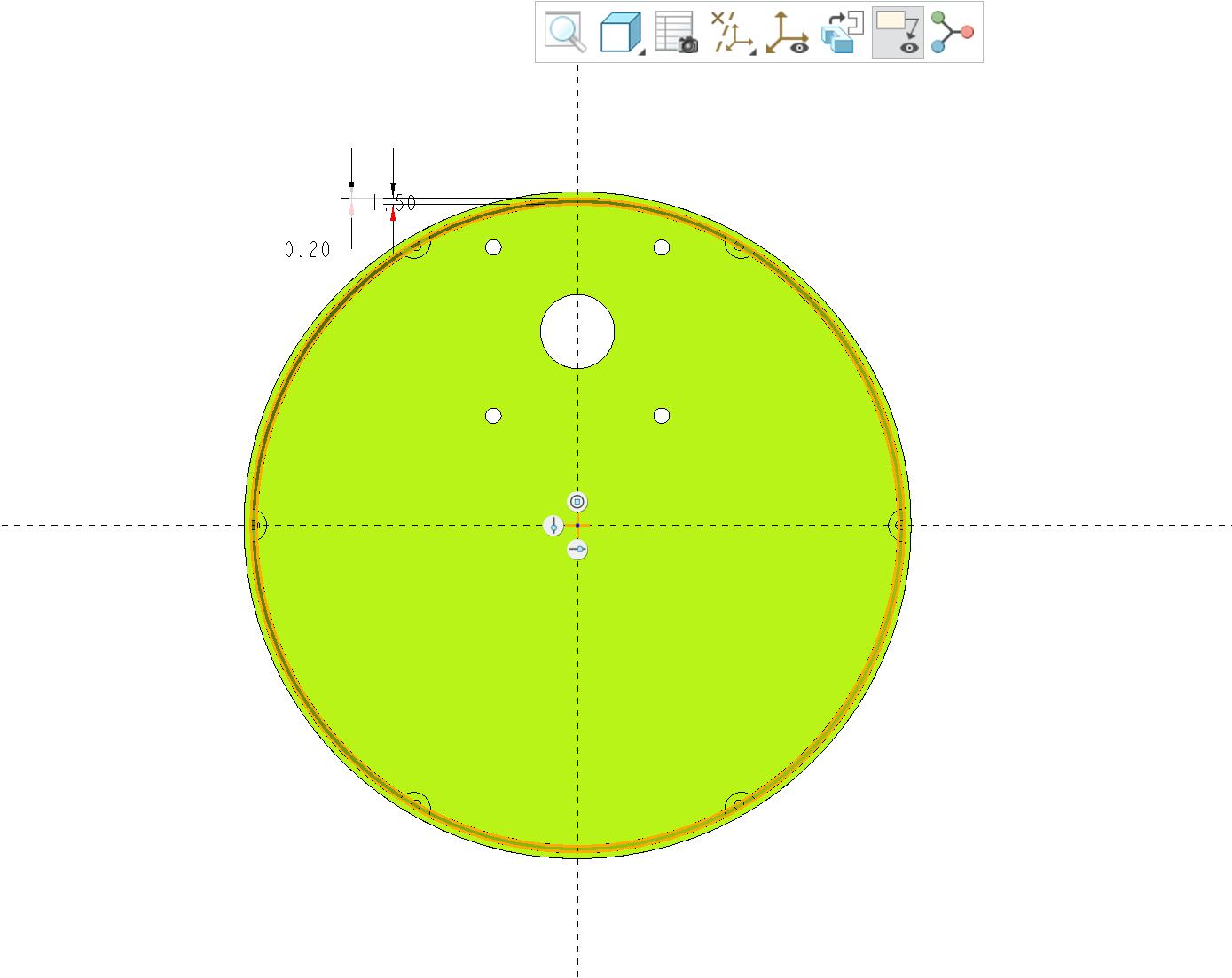

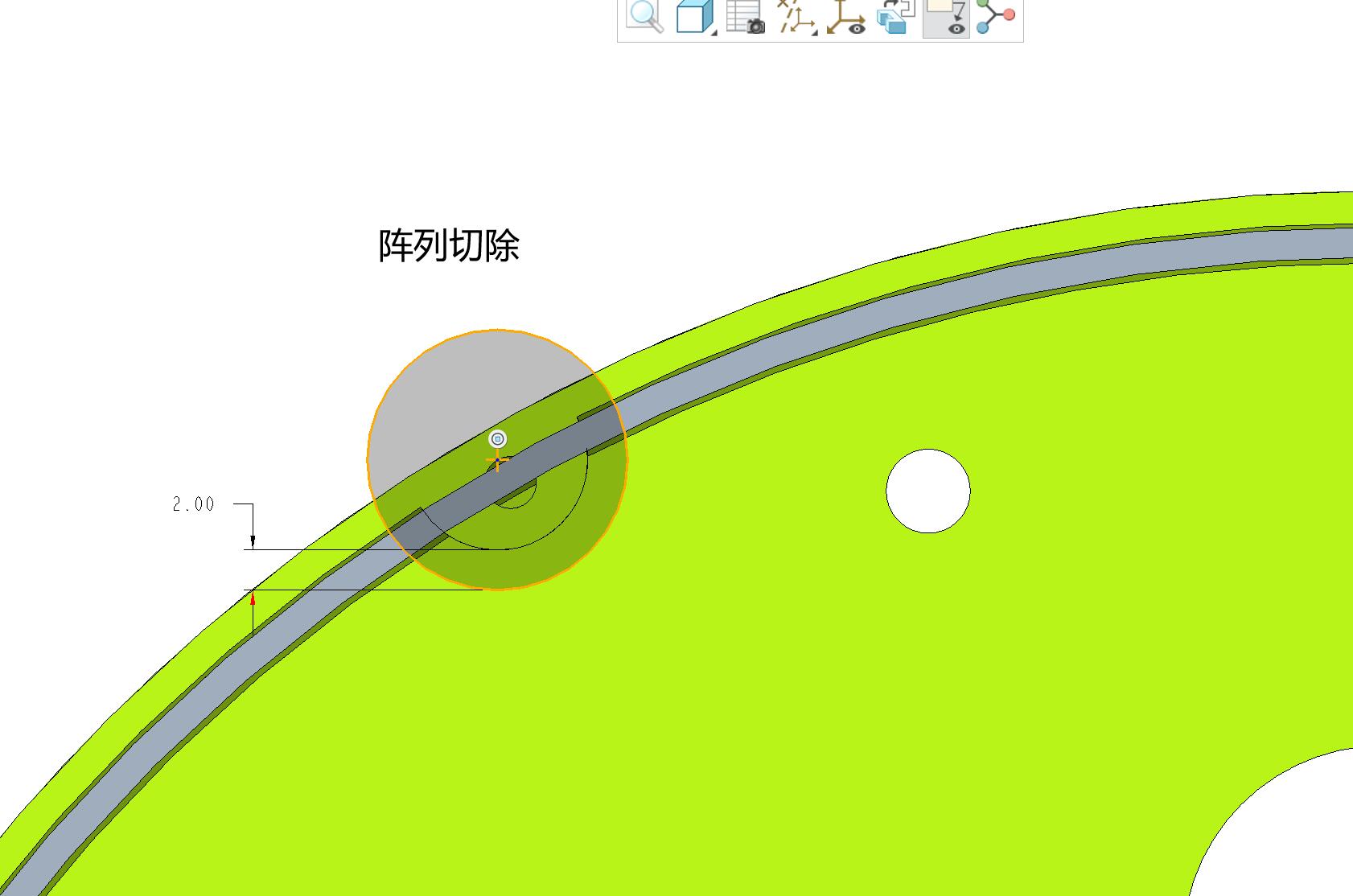

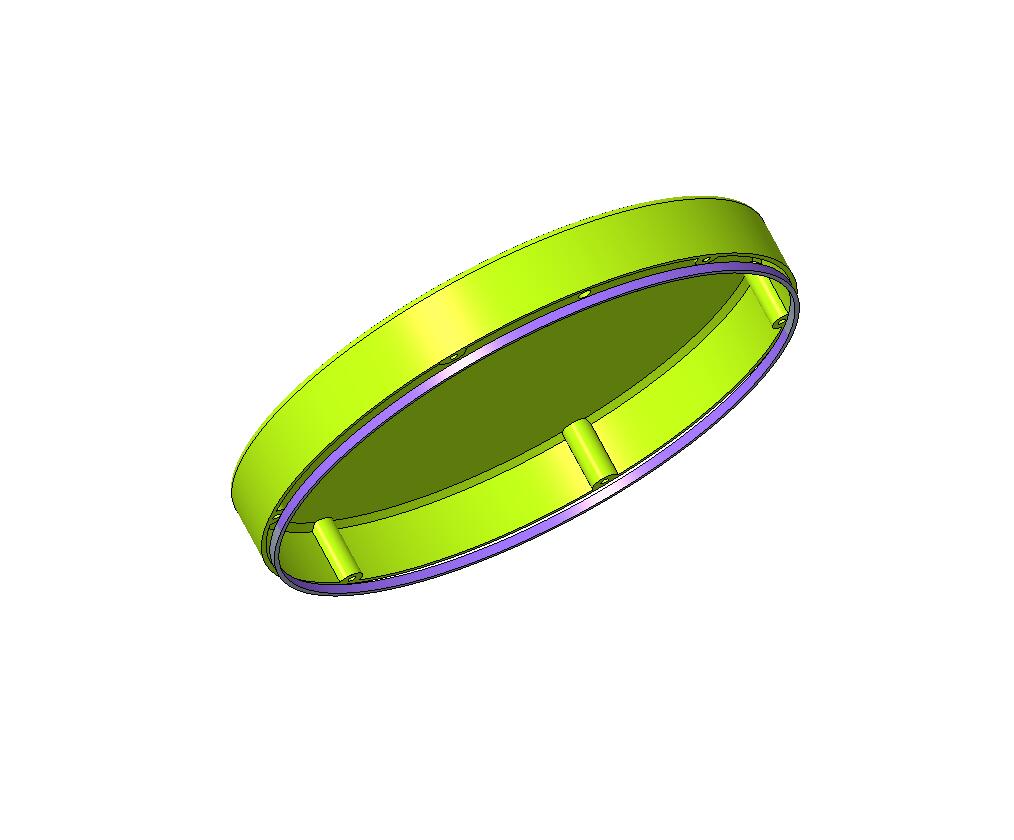

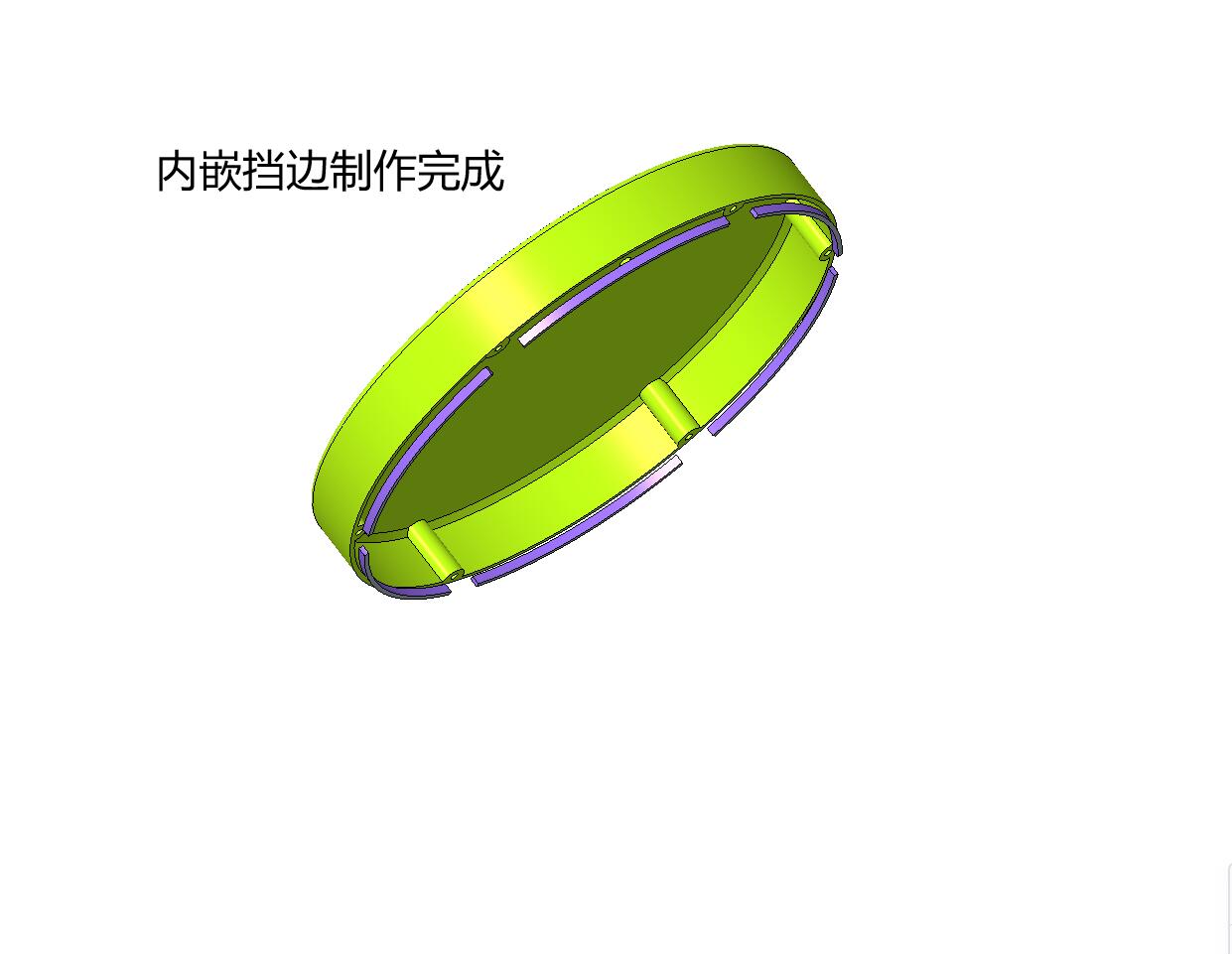

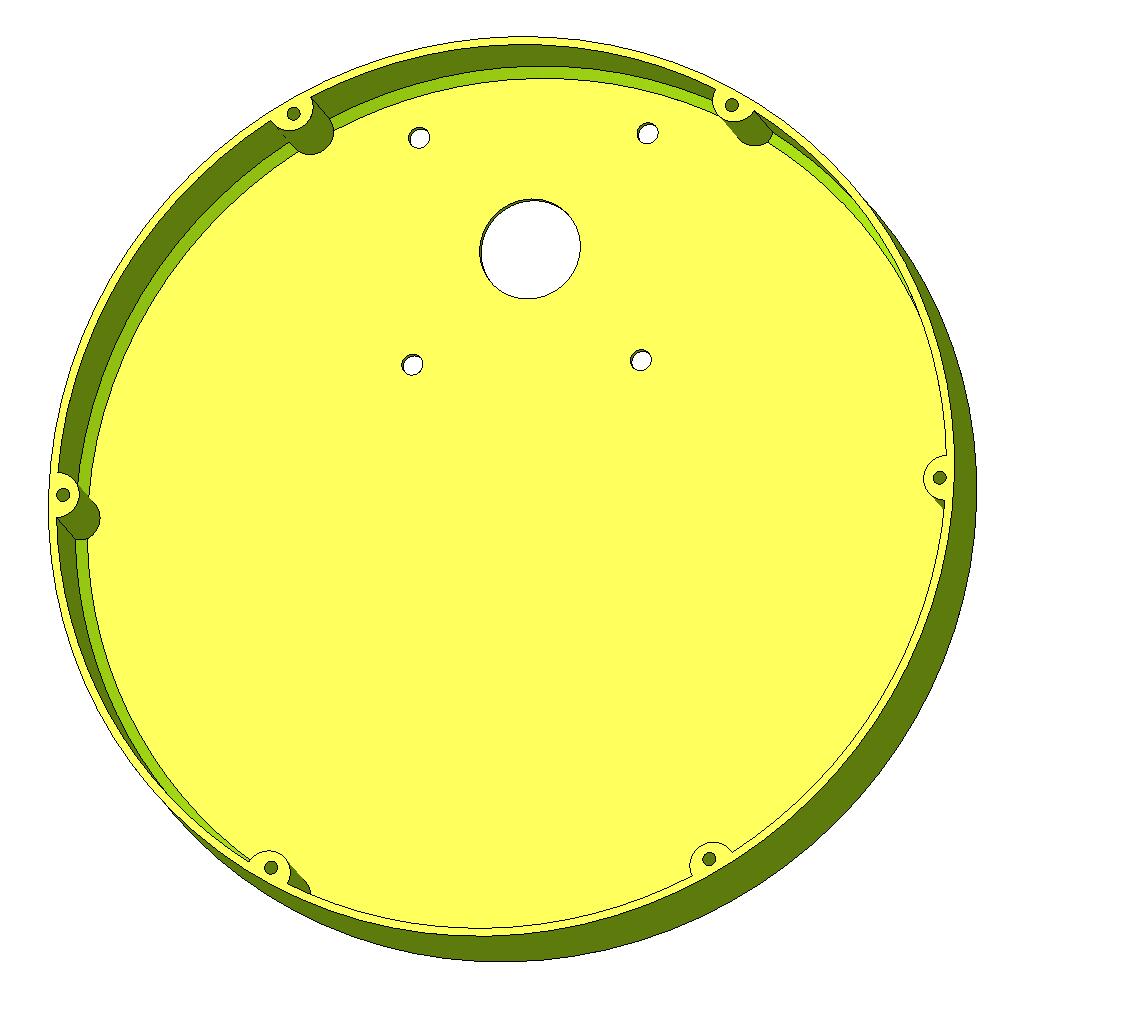

2. 拉伸内嵌边缘（内嵌边缘的作用是防止变形突出，也保证整体刚性），采用阵列切除的方式得到
3. 拉伸地面，封底

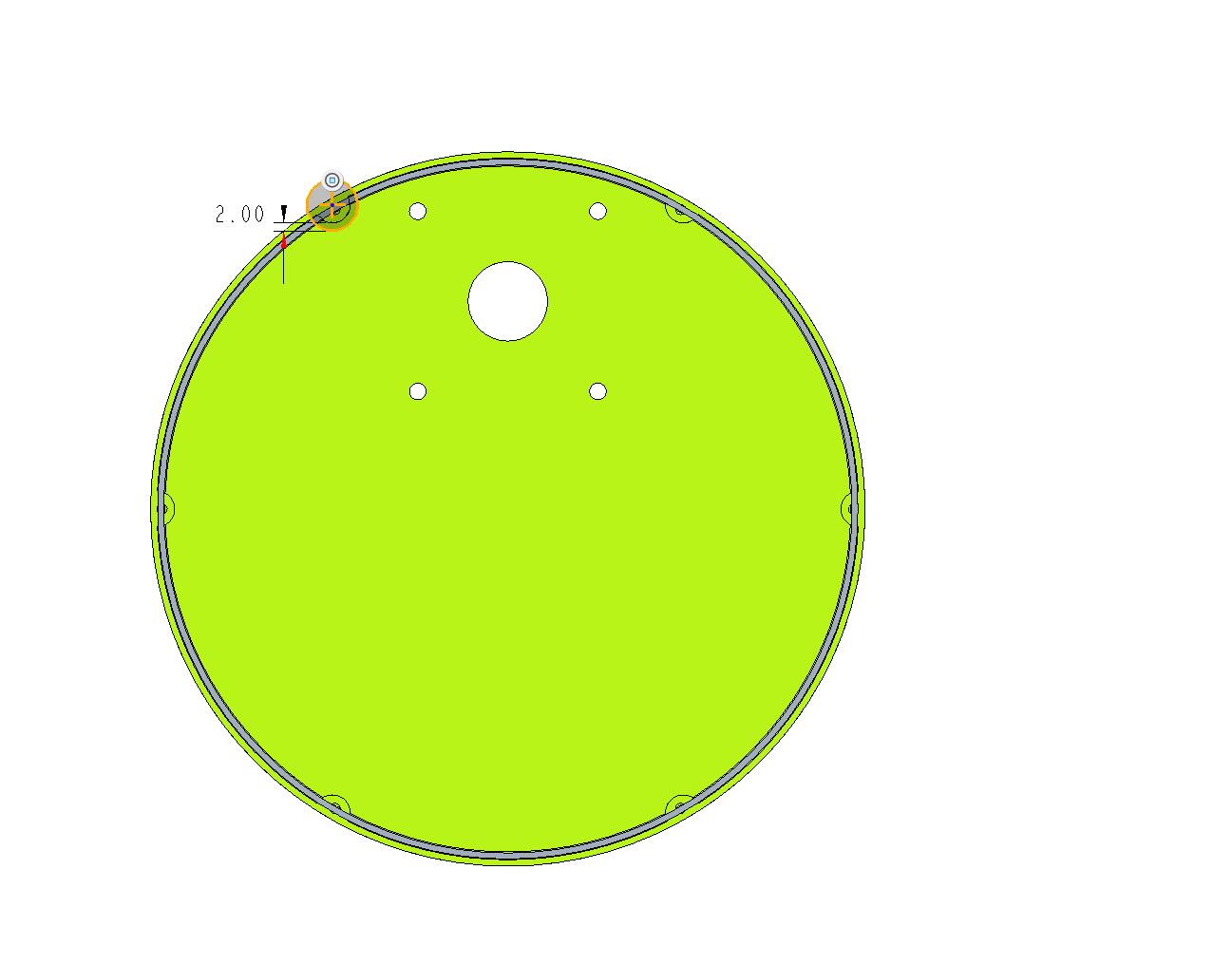

4. 底盖开孔，倒角沉孔

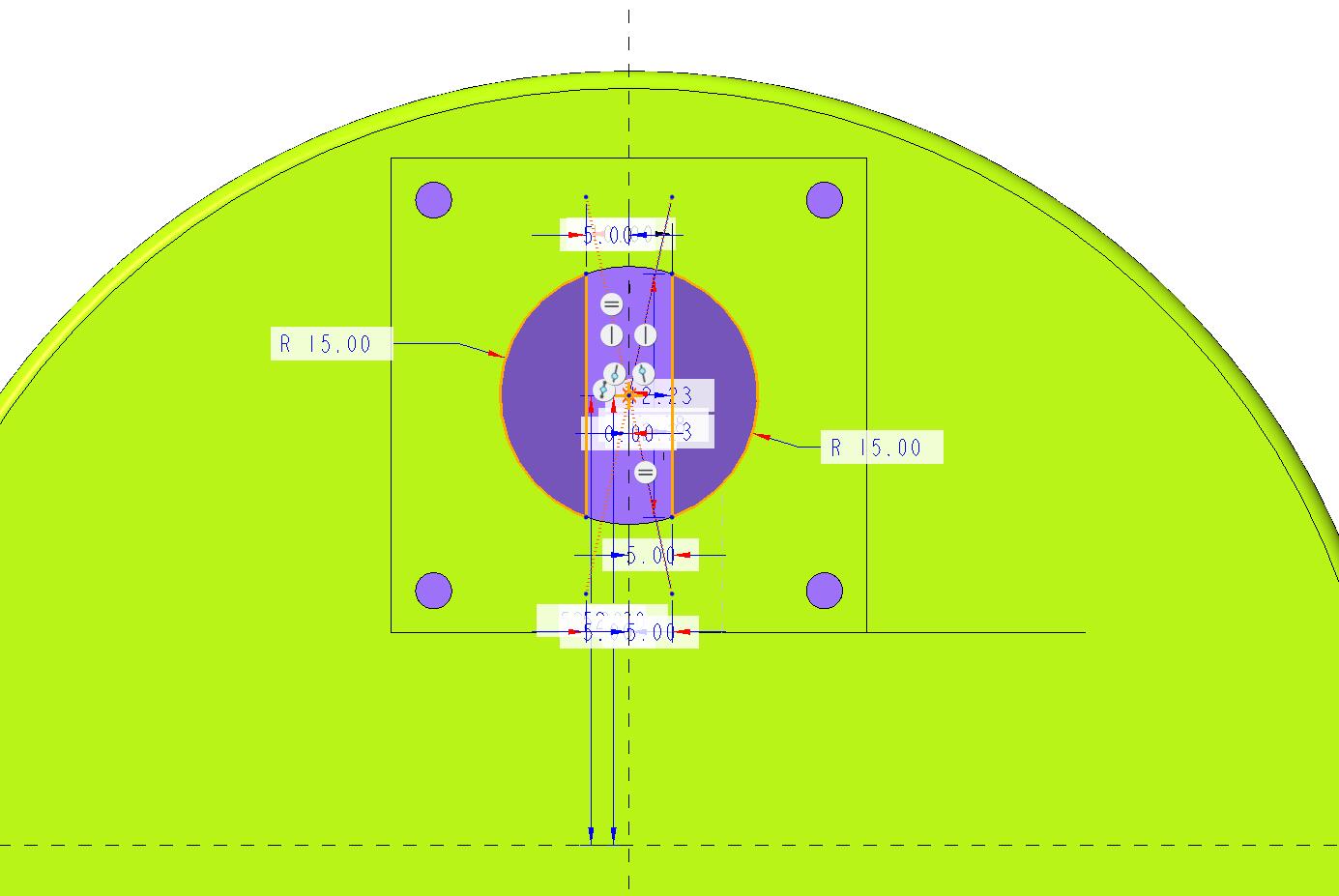

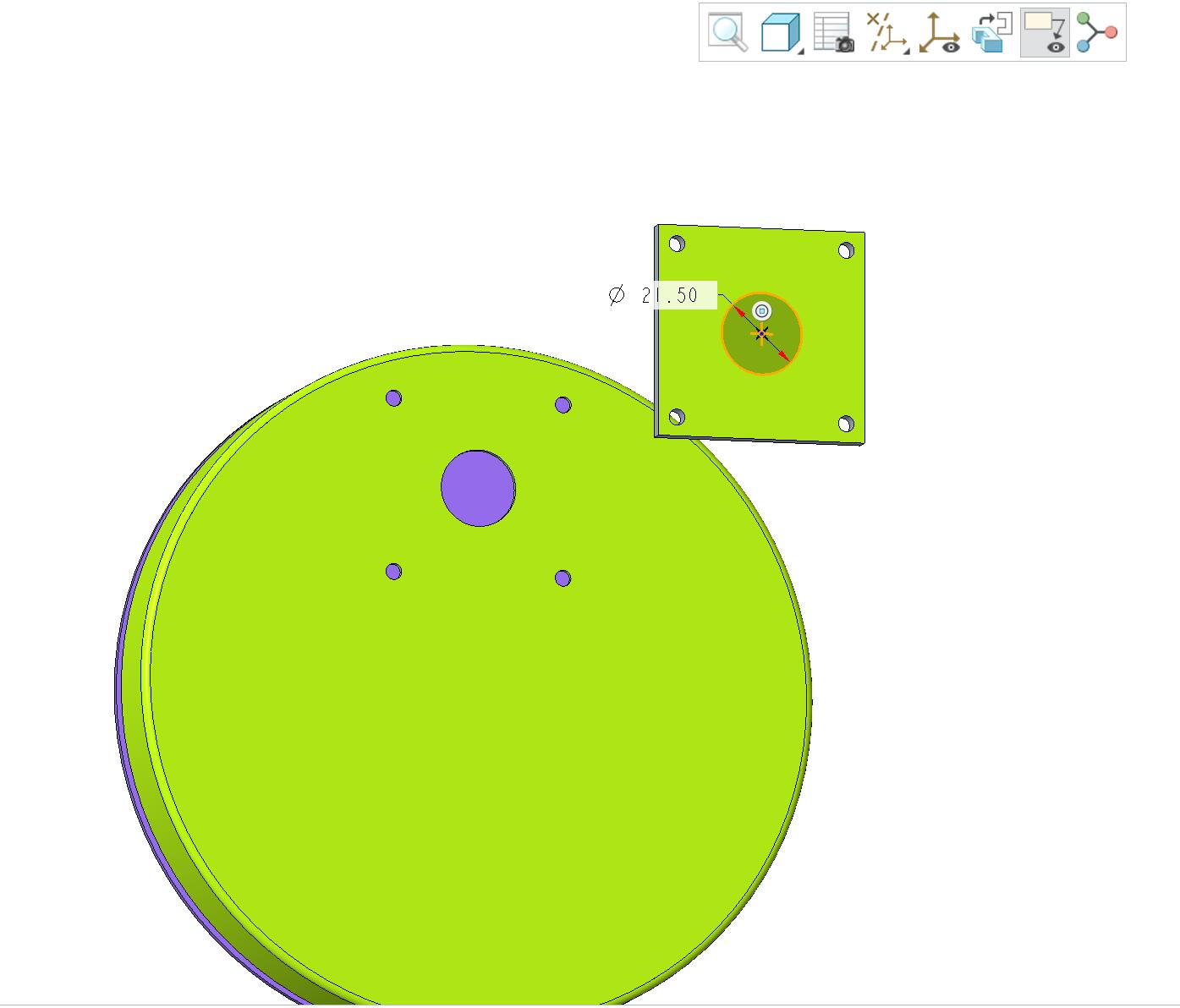

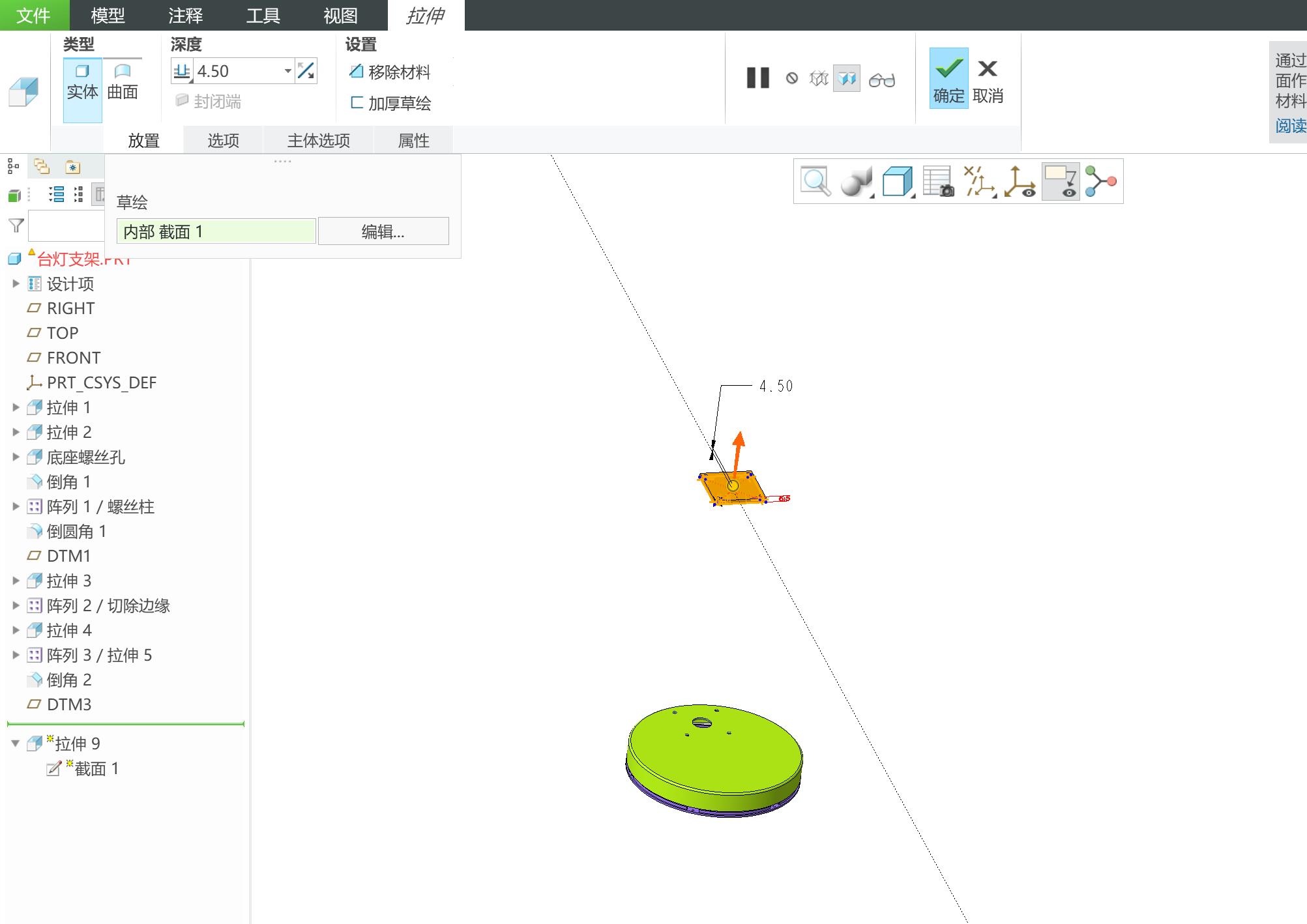

1. 根据测量的失误基座尺寸，作对应的基座转接板，尺寸如图
2. 基座转接板上拉伸圆柱的意义是，减小磨损基座转接板

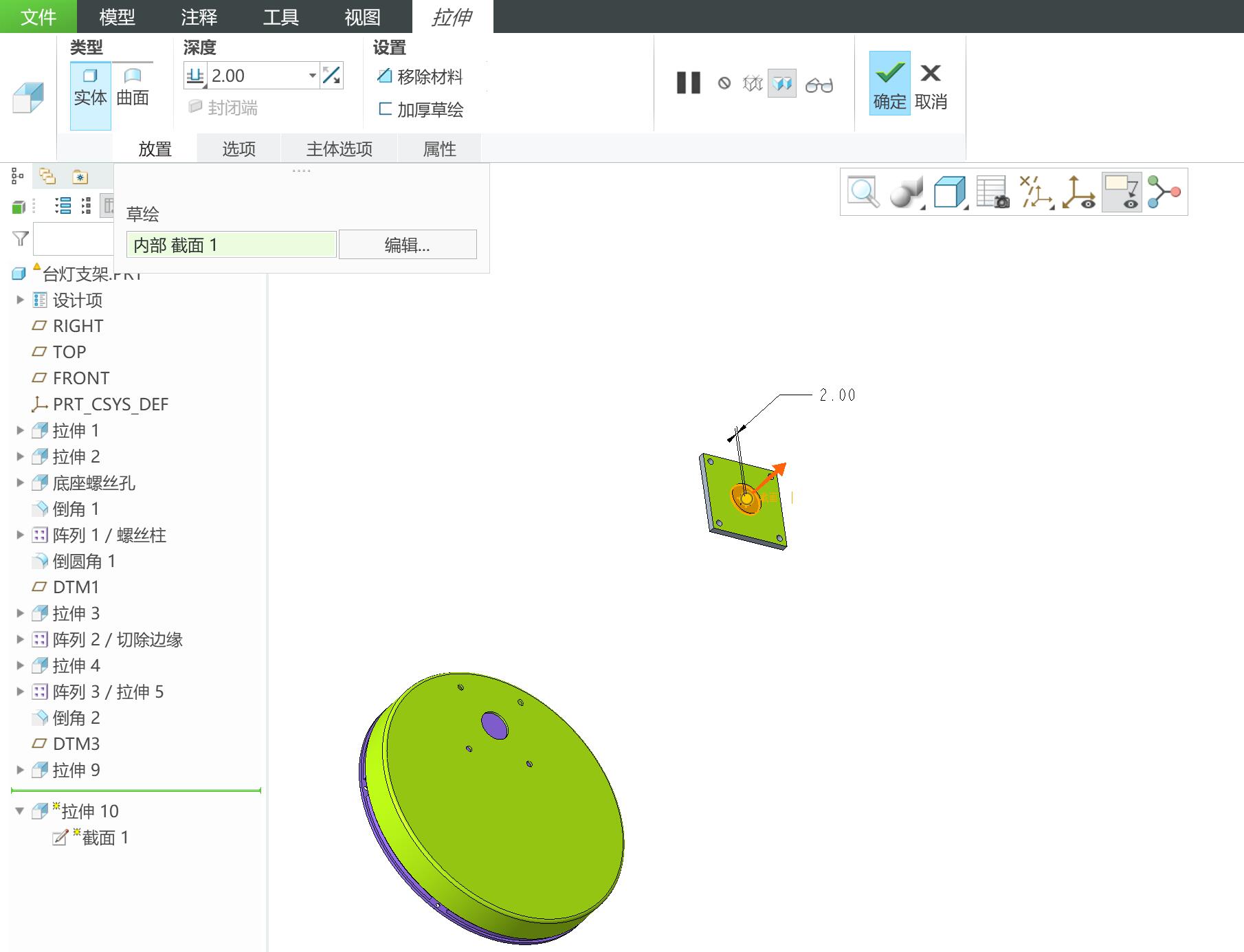

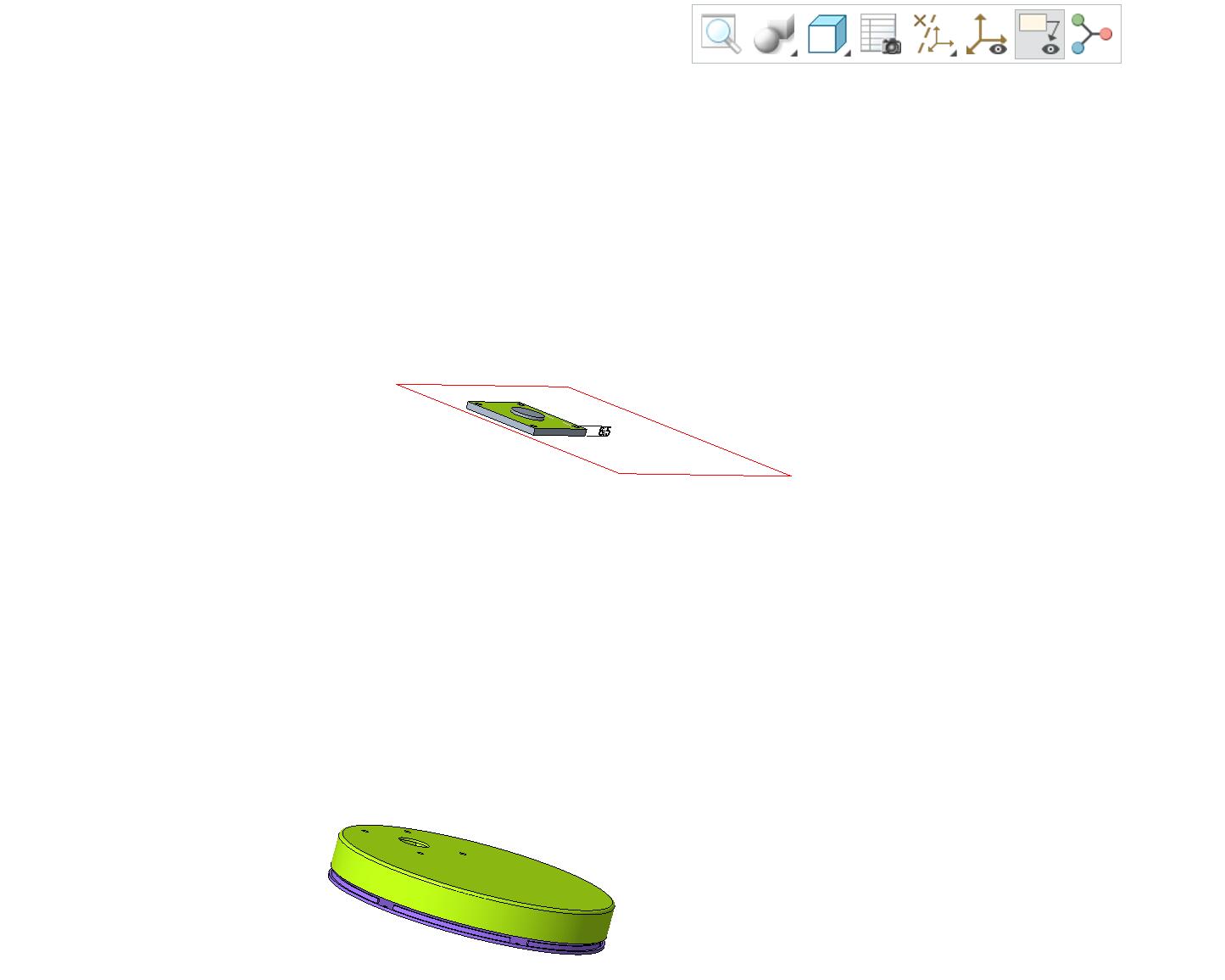

1. 新建平面

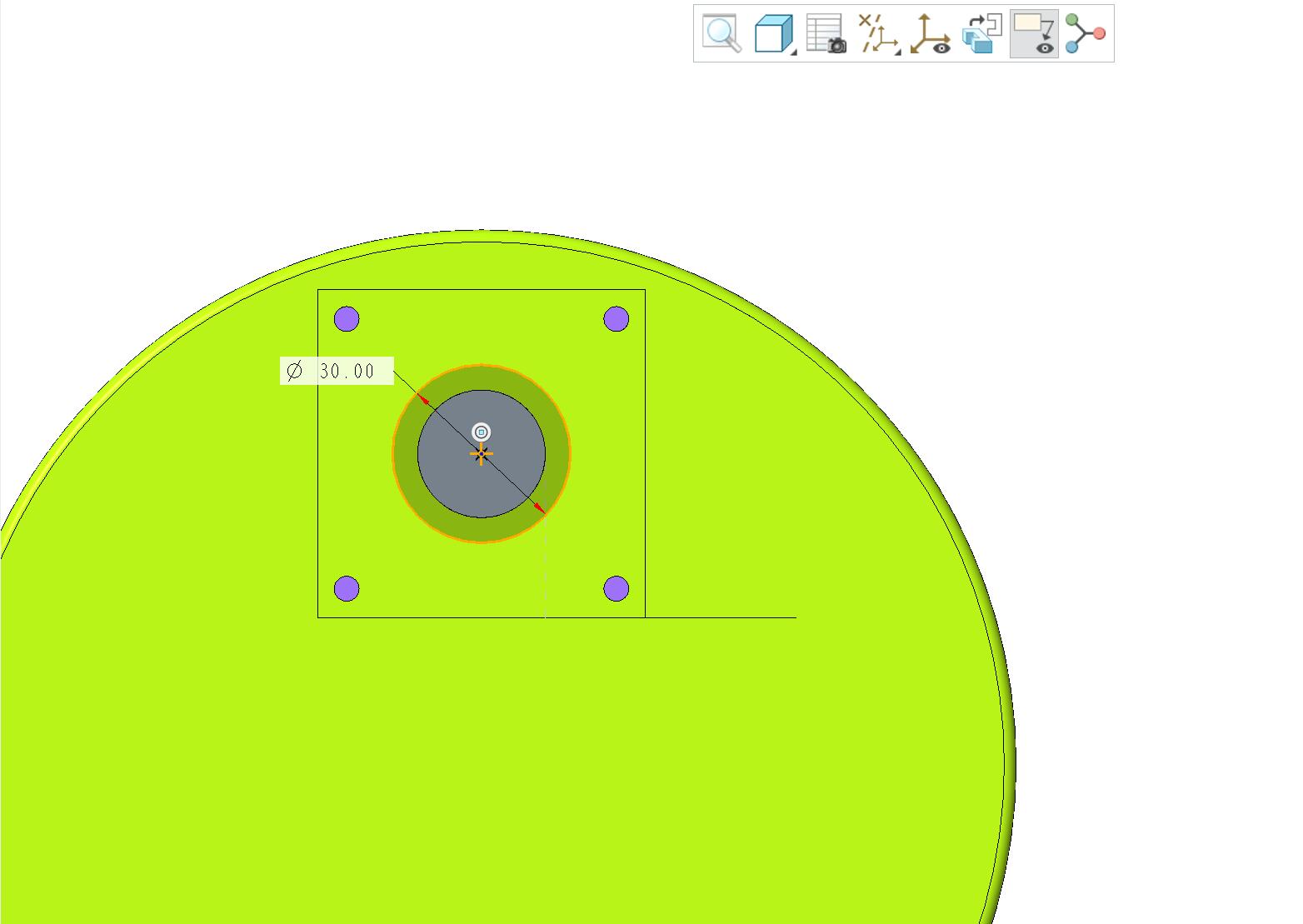

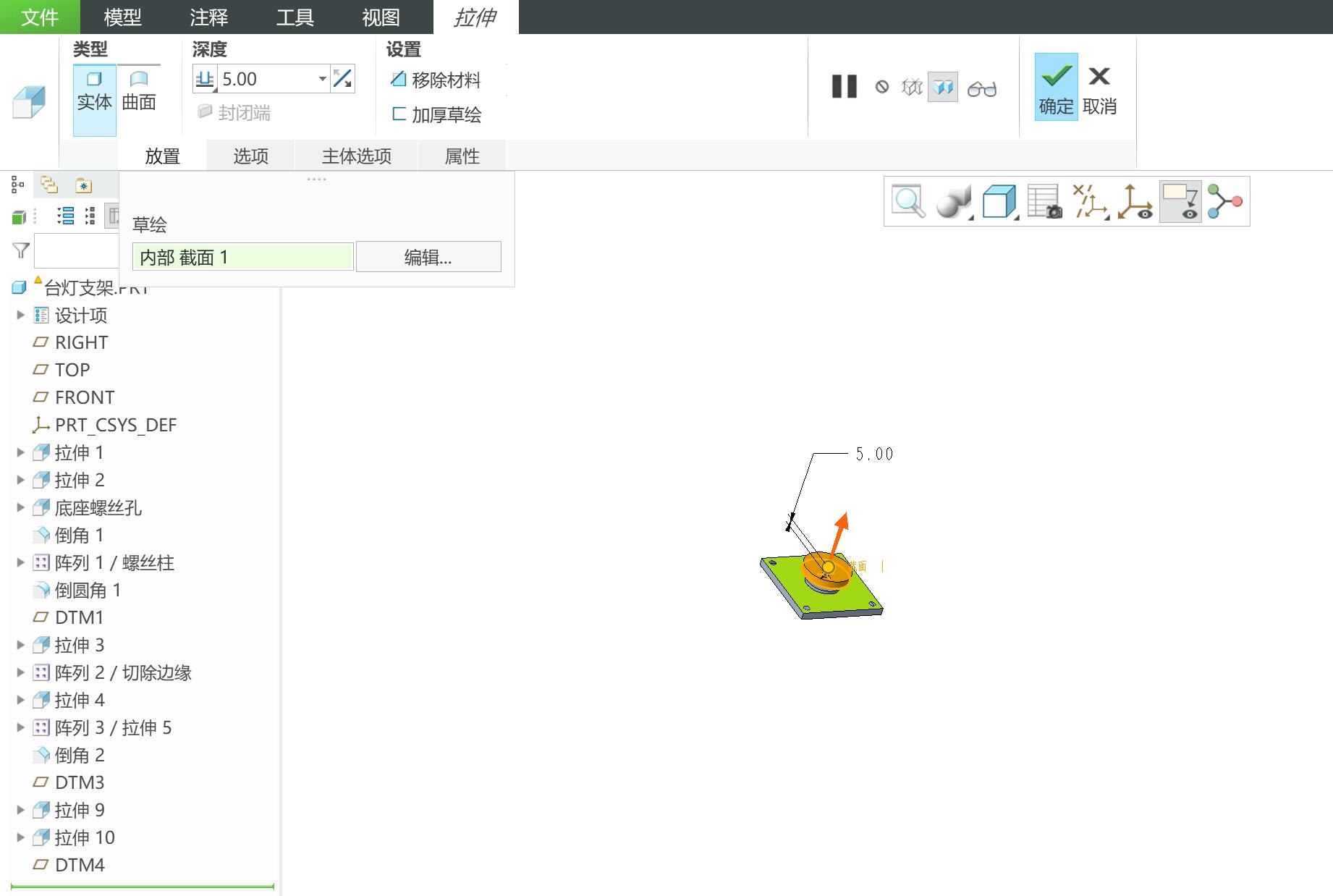

2. 拉伸30mm直径圆柱，高度为5mm

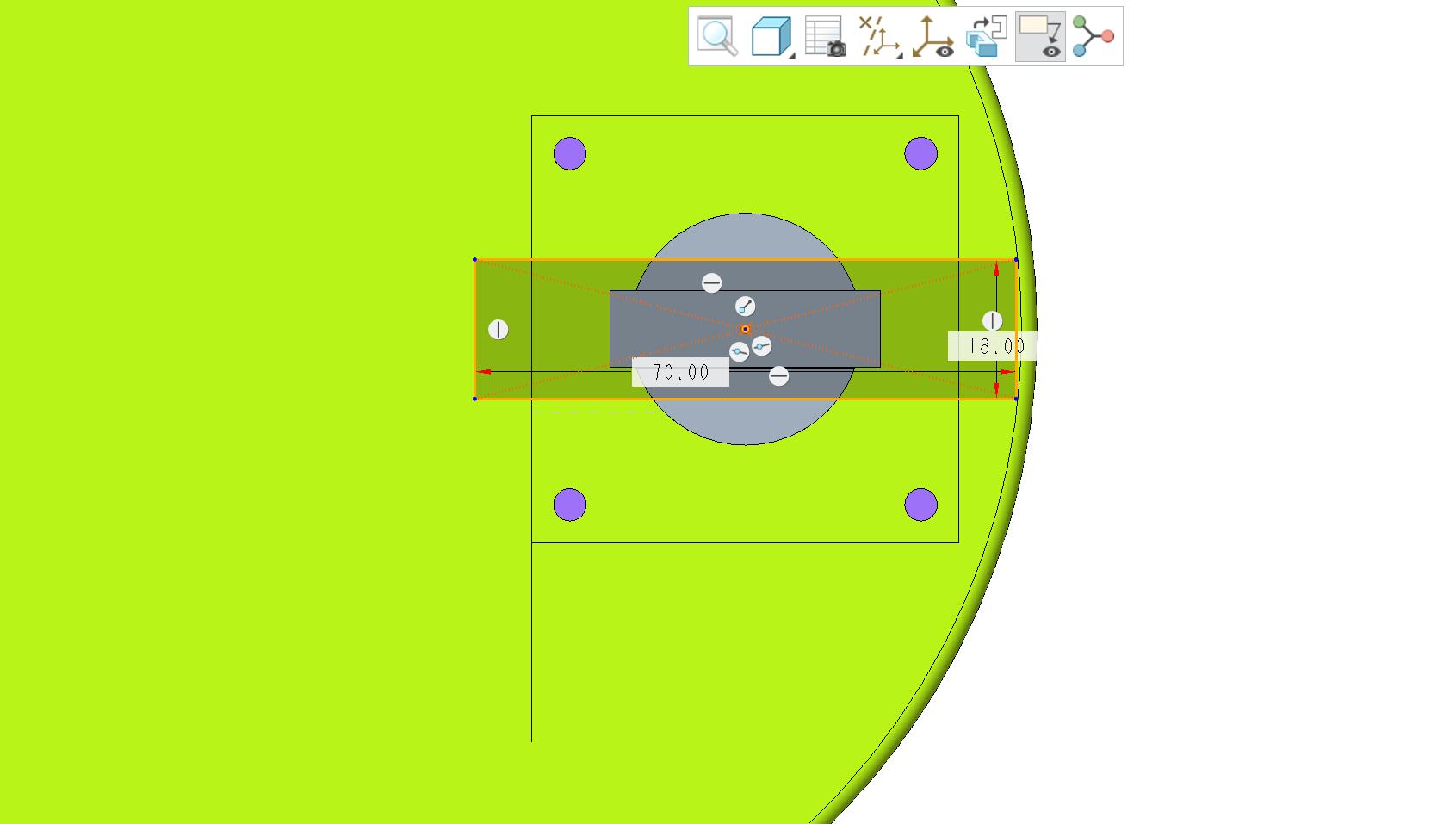

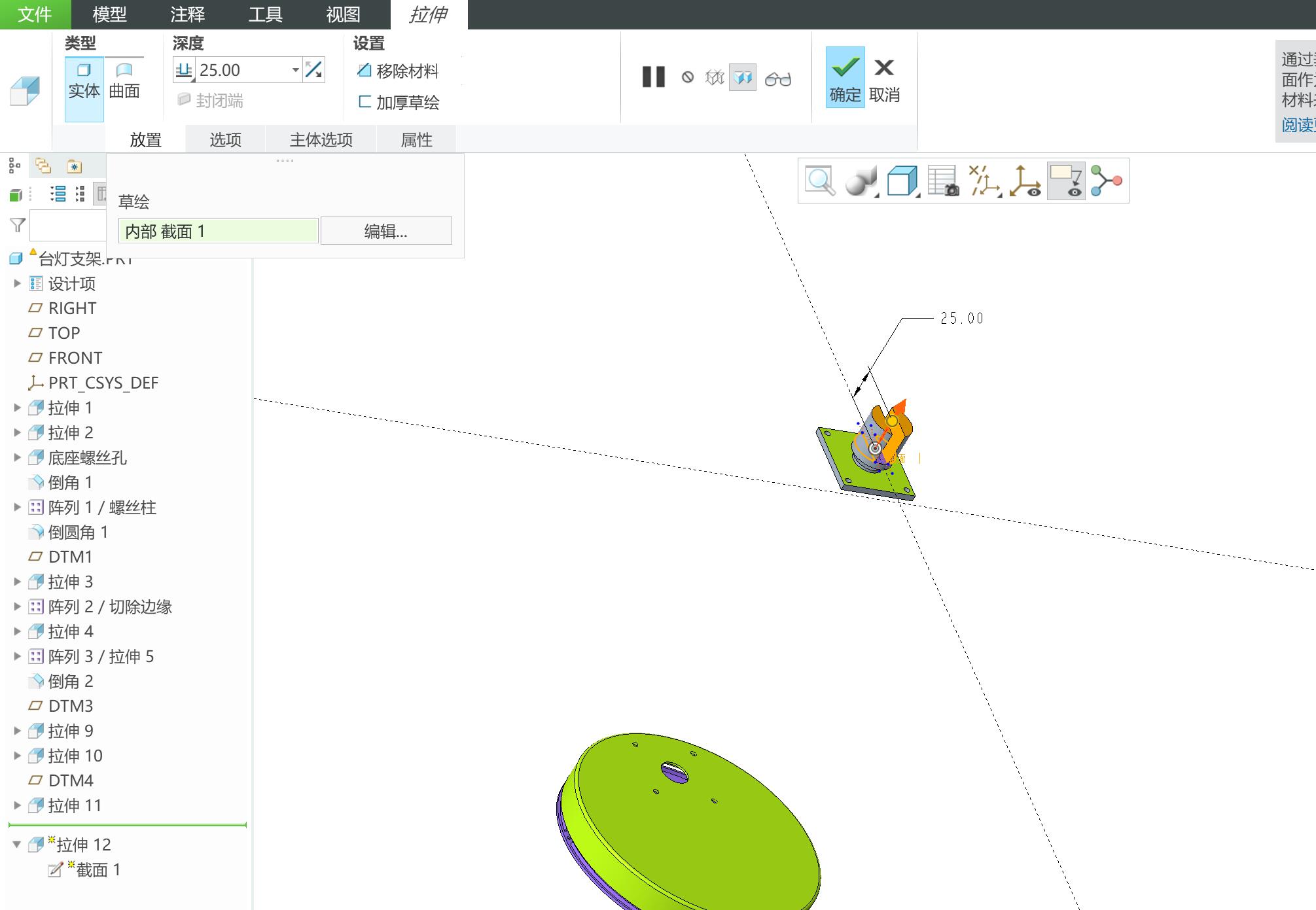

3. 在圆柱顶面拉伸XY转轴的夹位

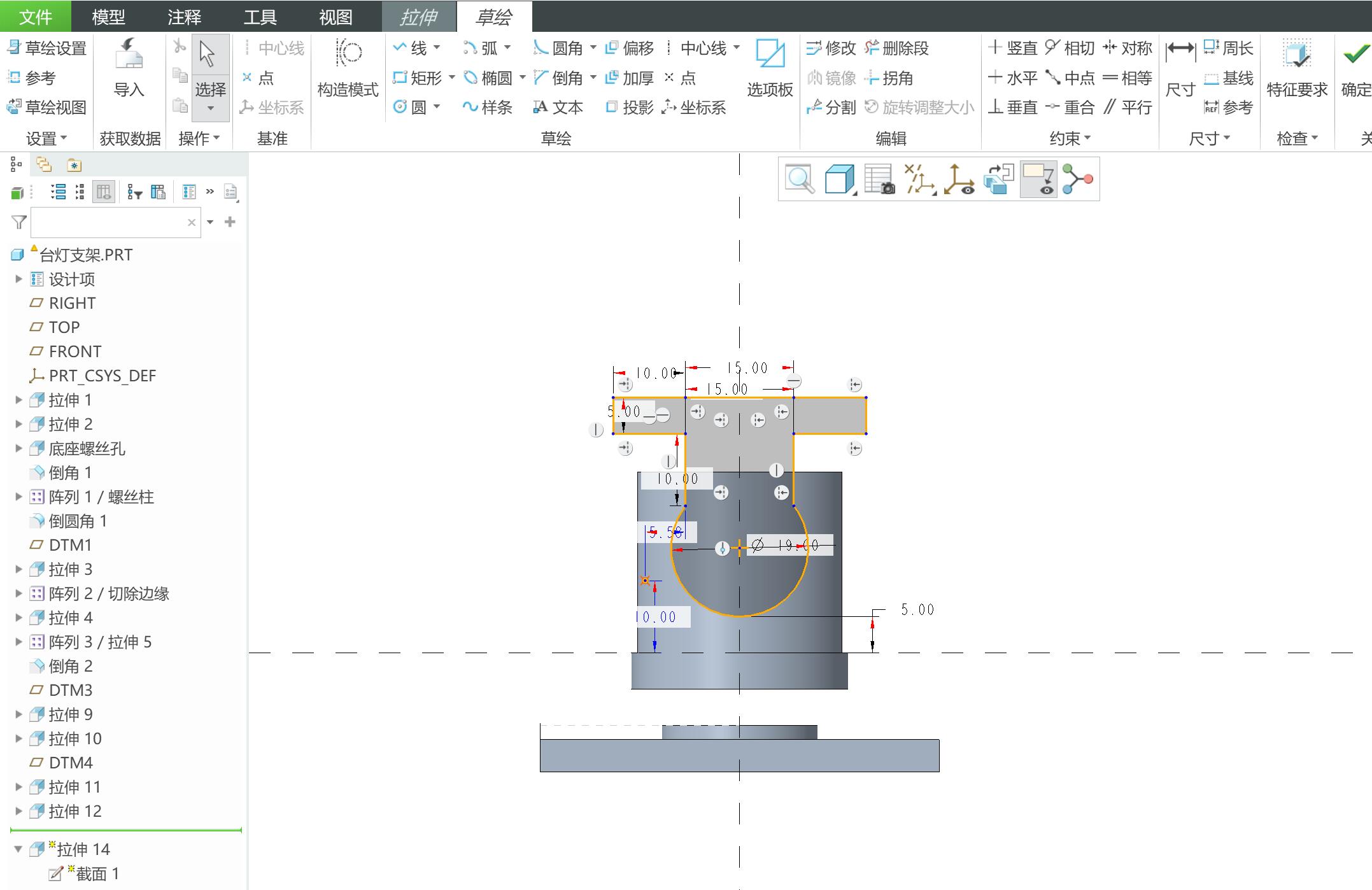

1. 按照草绘尺寸拉伸YZ转轴

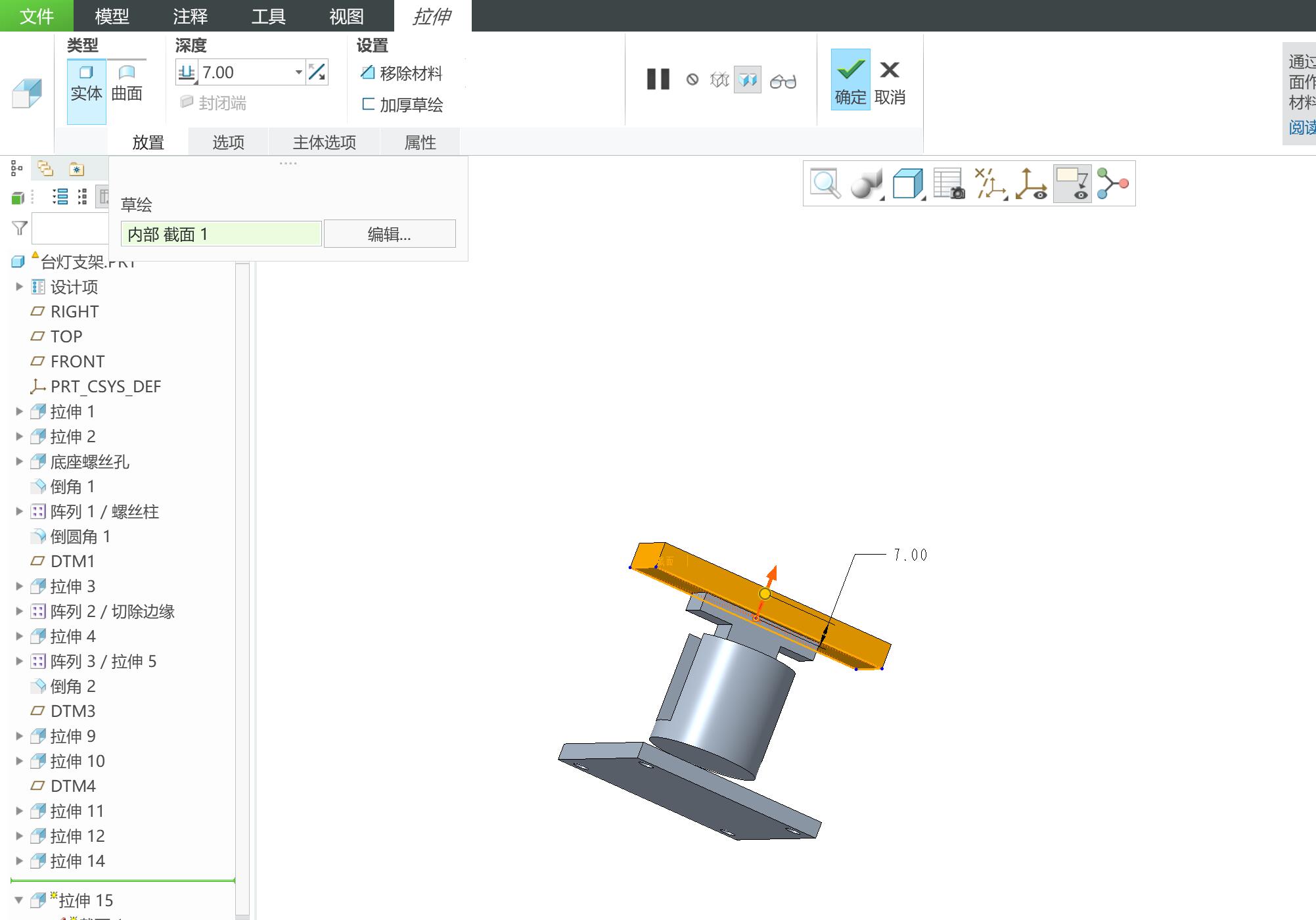

2. 拉着你led灯的底板，厚度为7mm

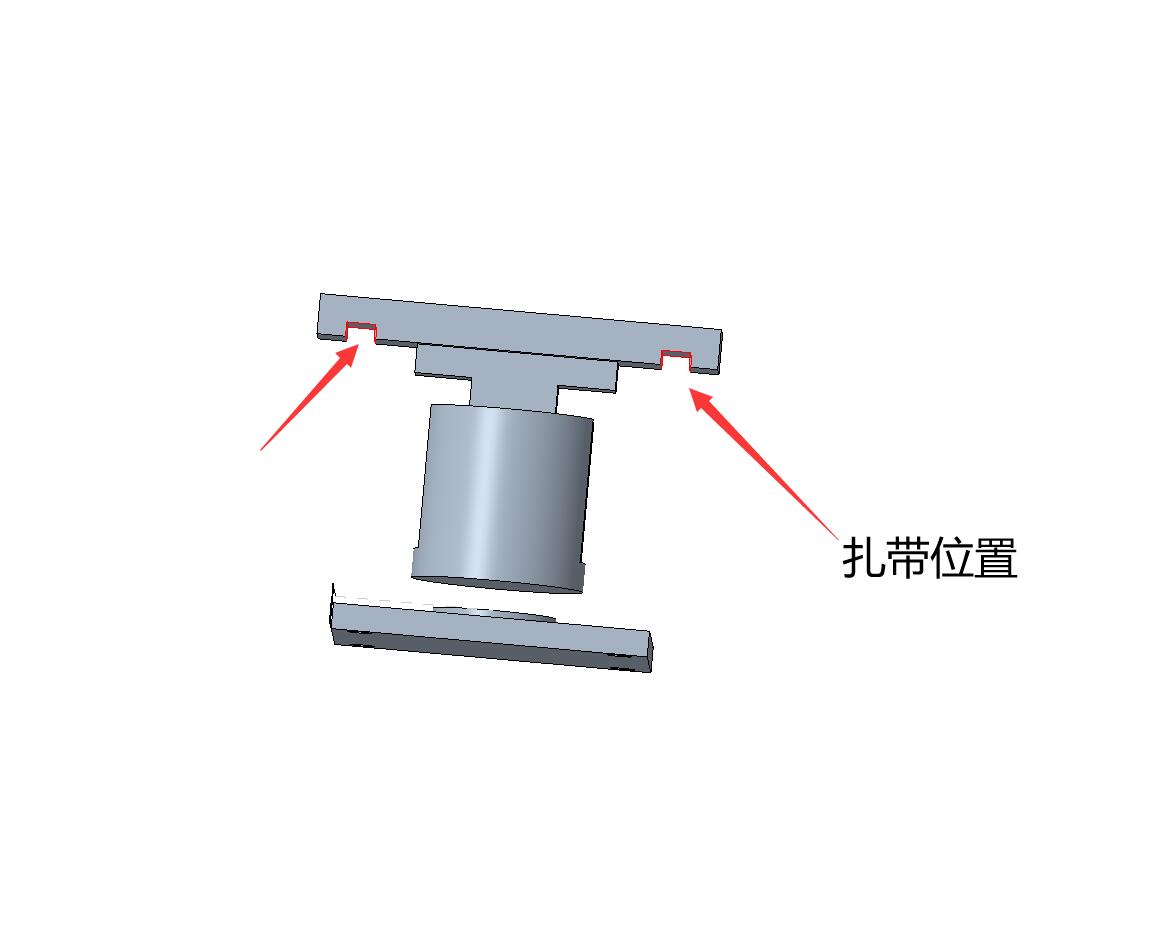

3. 拉伸扎带卡位（使用扎带的原因是快速安装，便携更换）

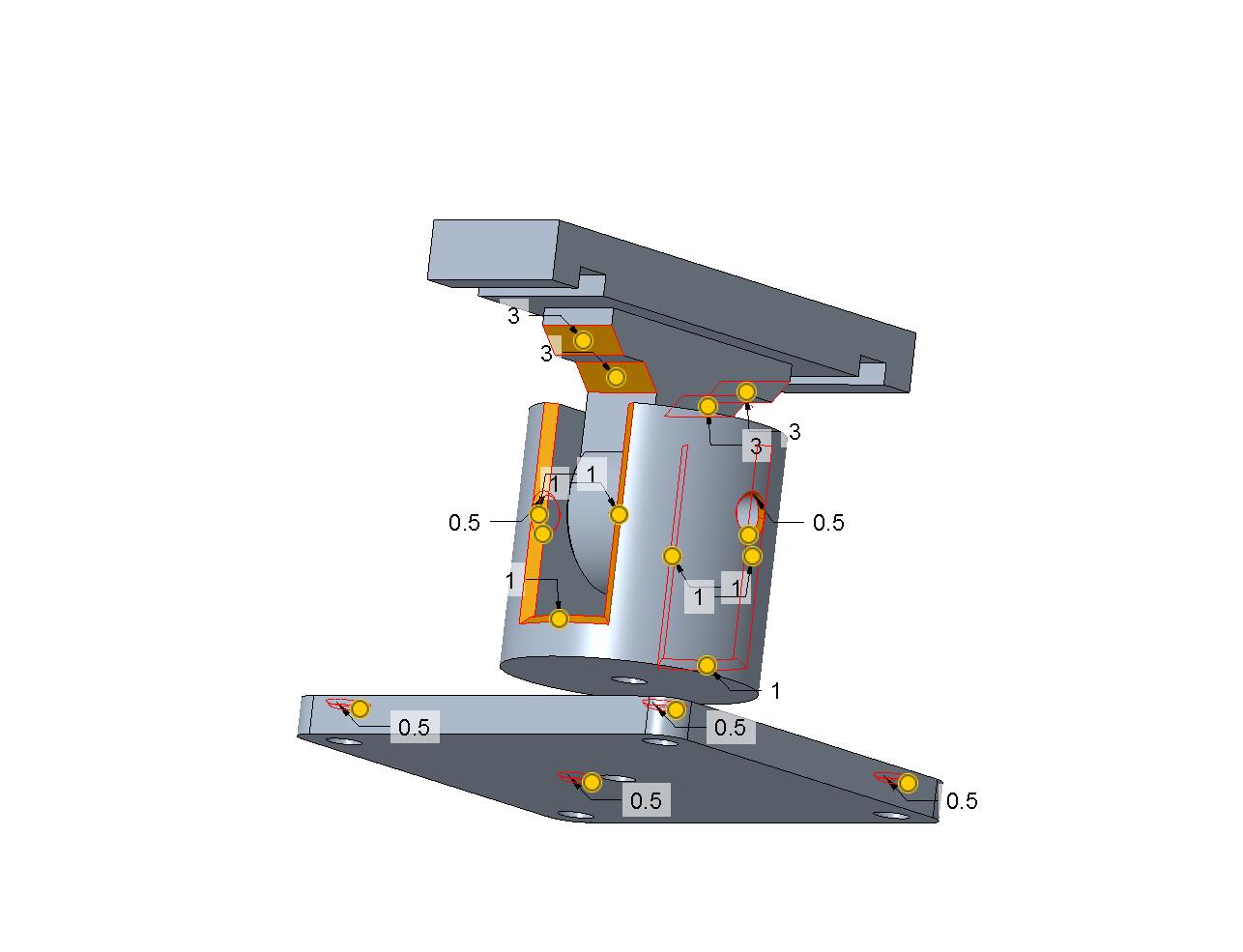

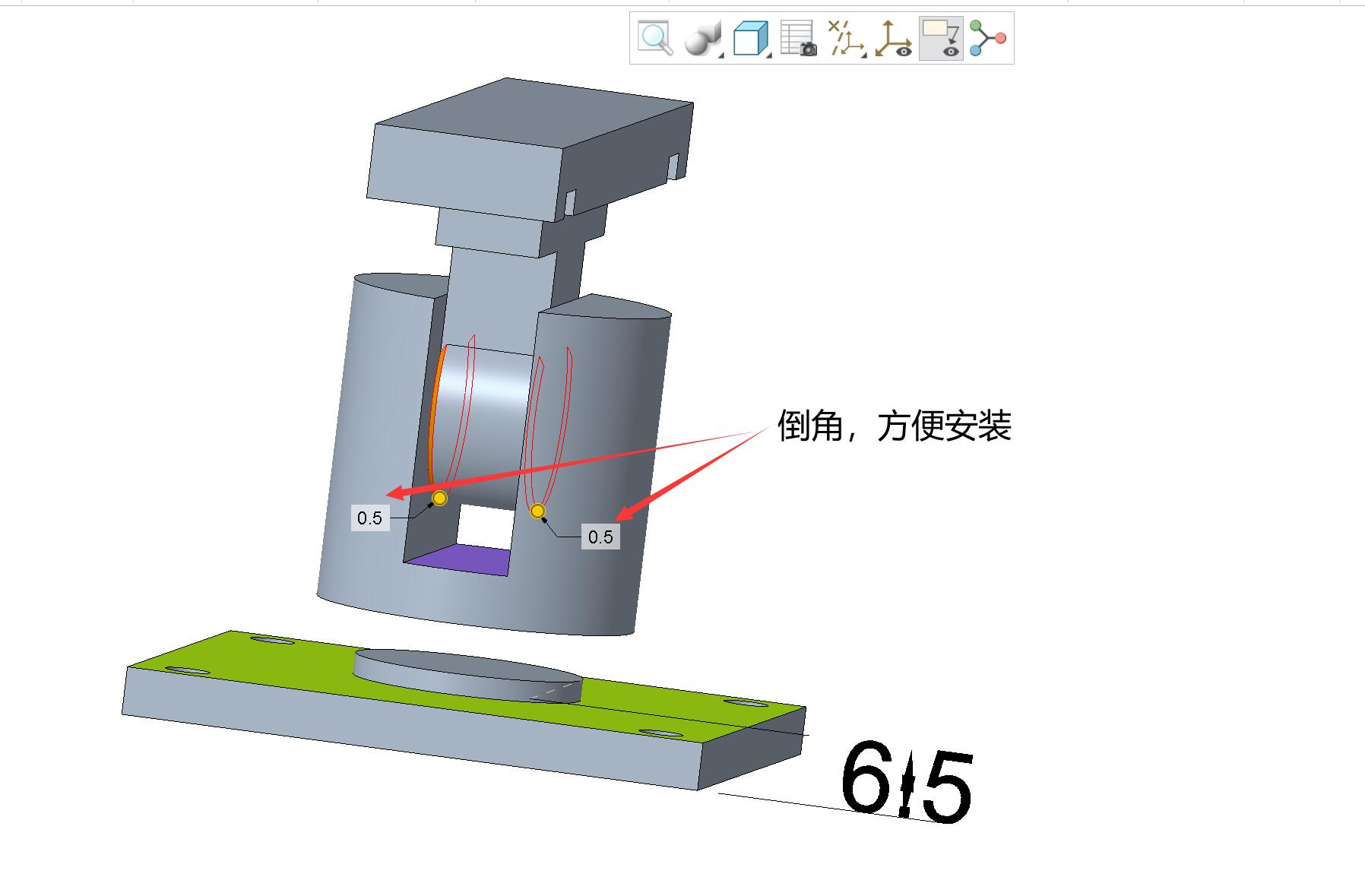

4. 倒角边缘，便于安装

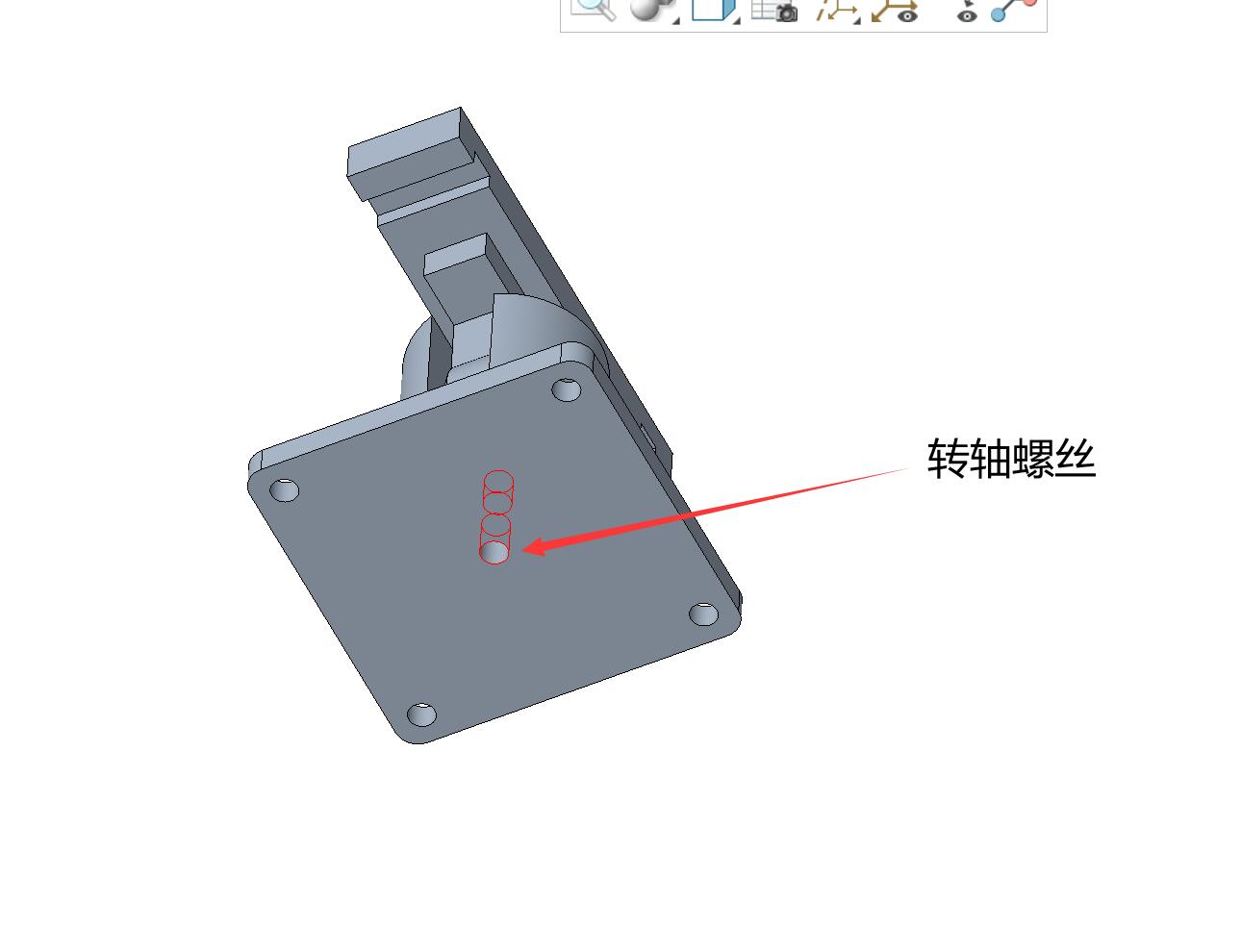

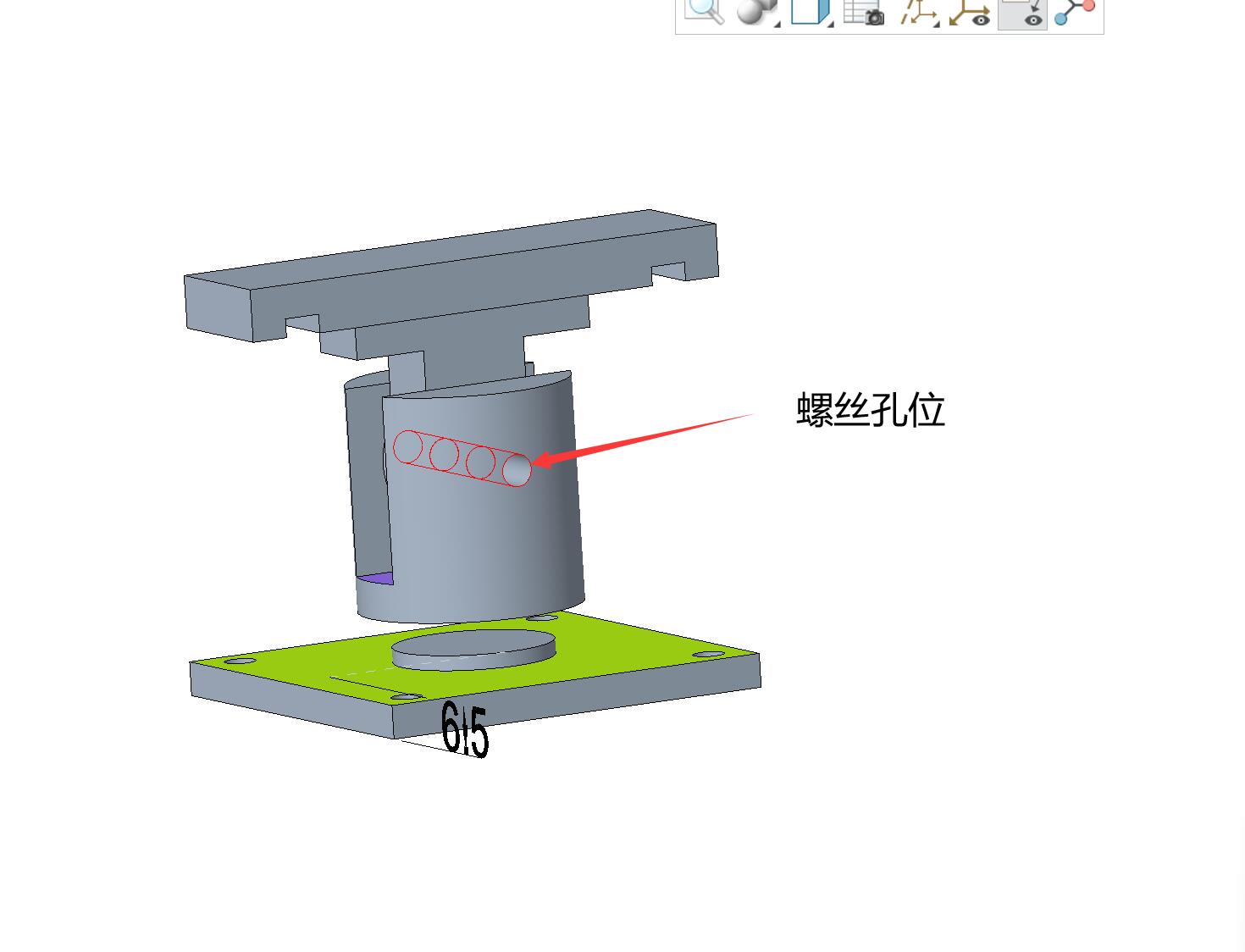

5. 拉伸转轴的螺丝孔位

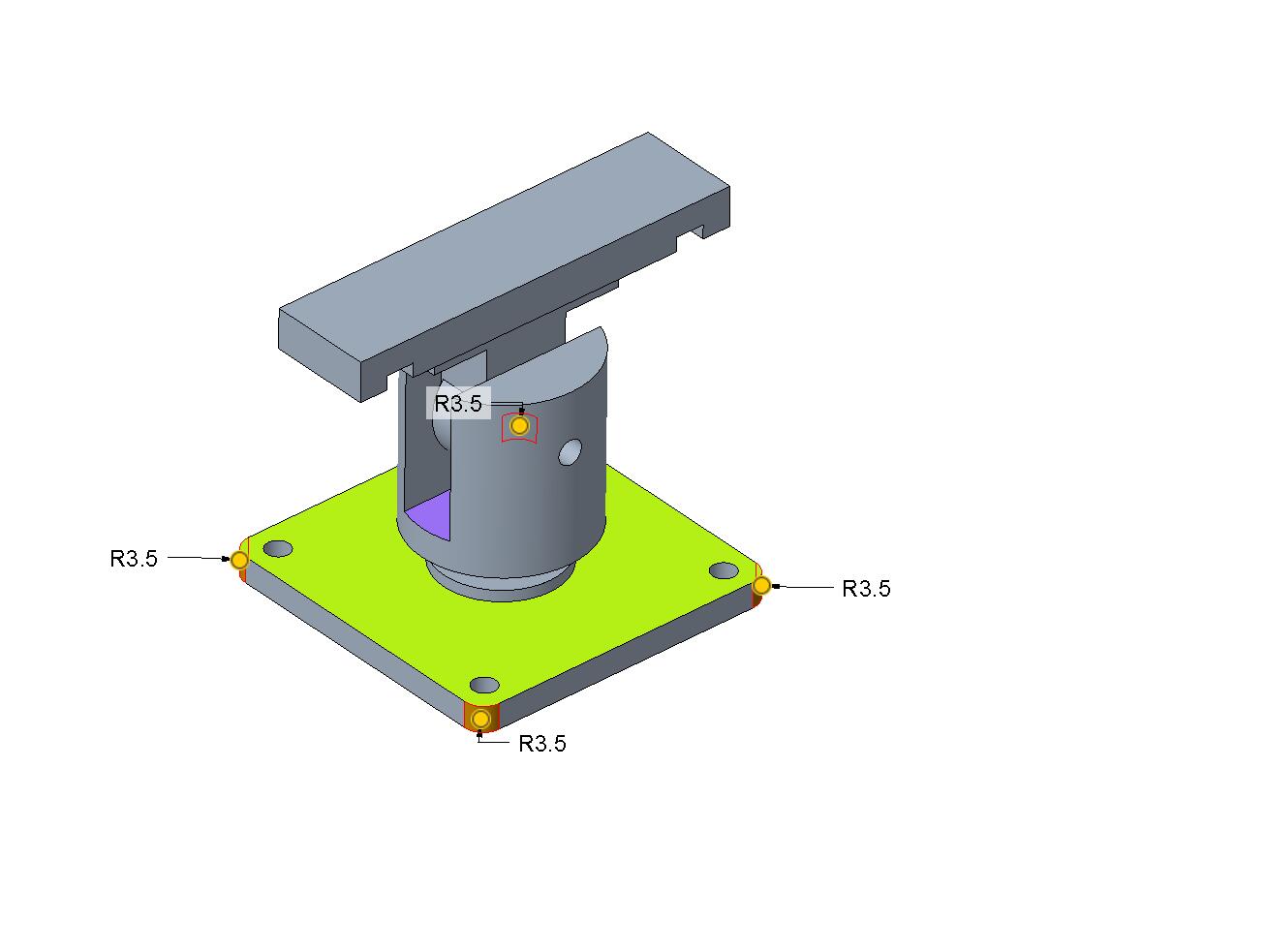

6. 基座整体倒角

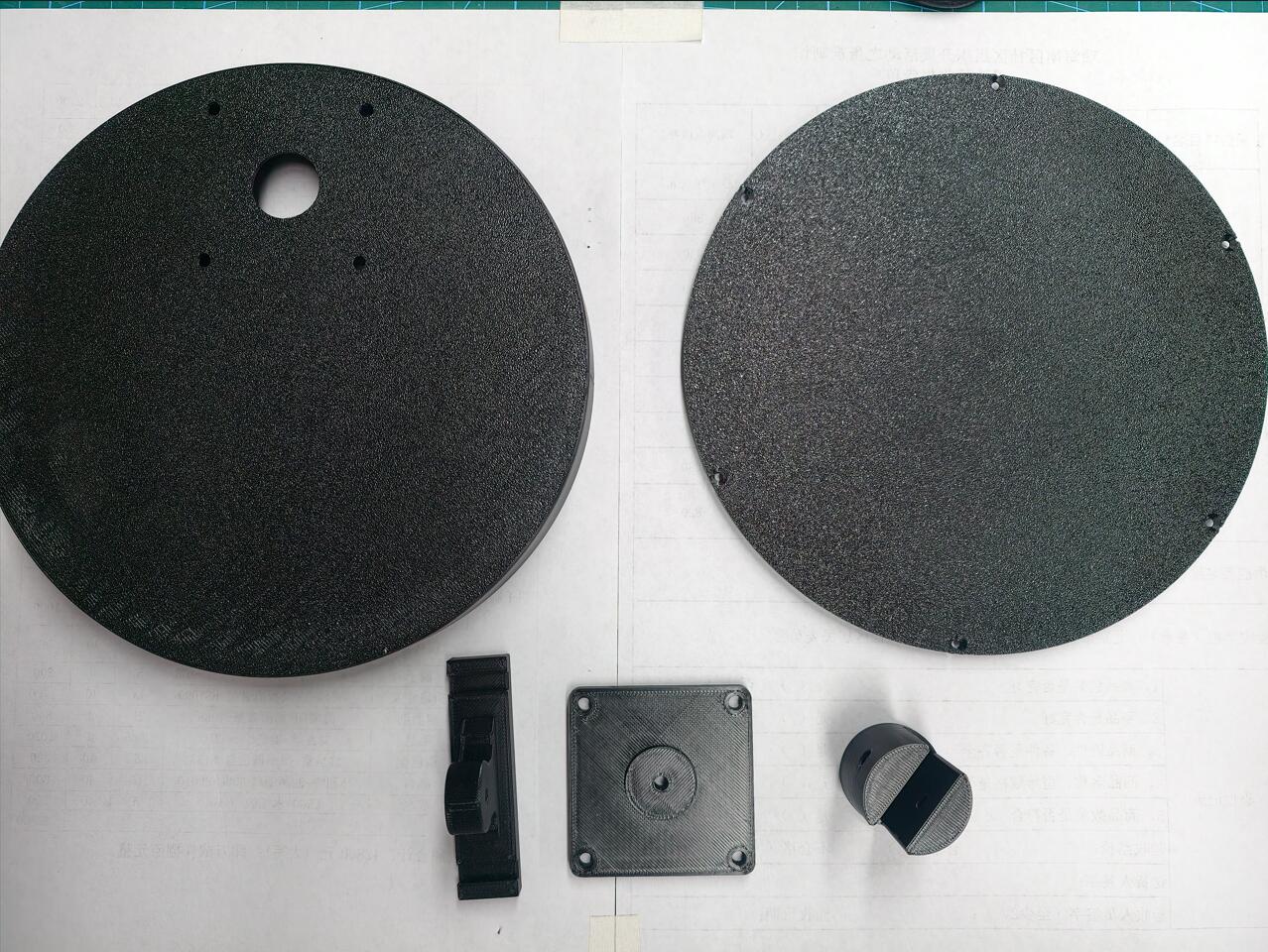

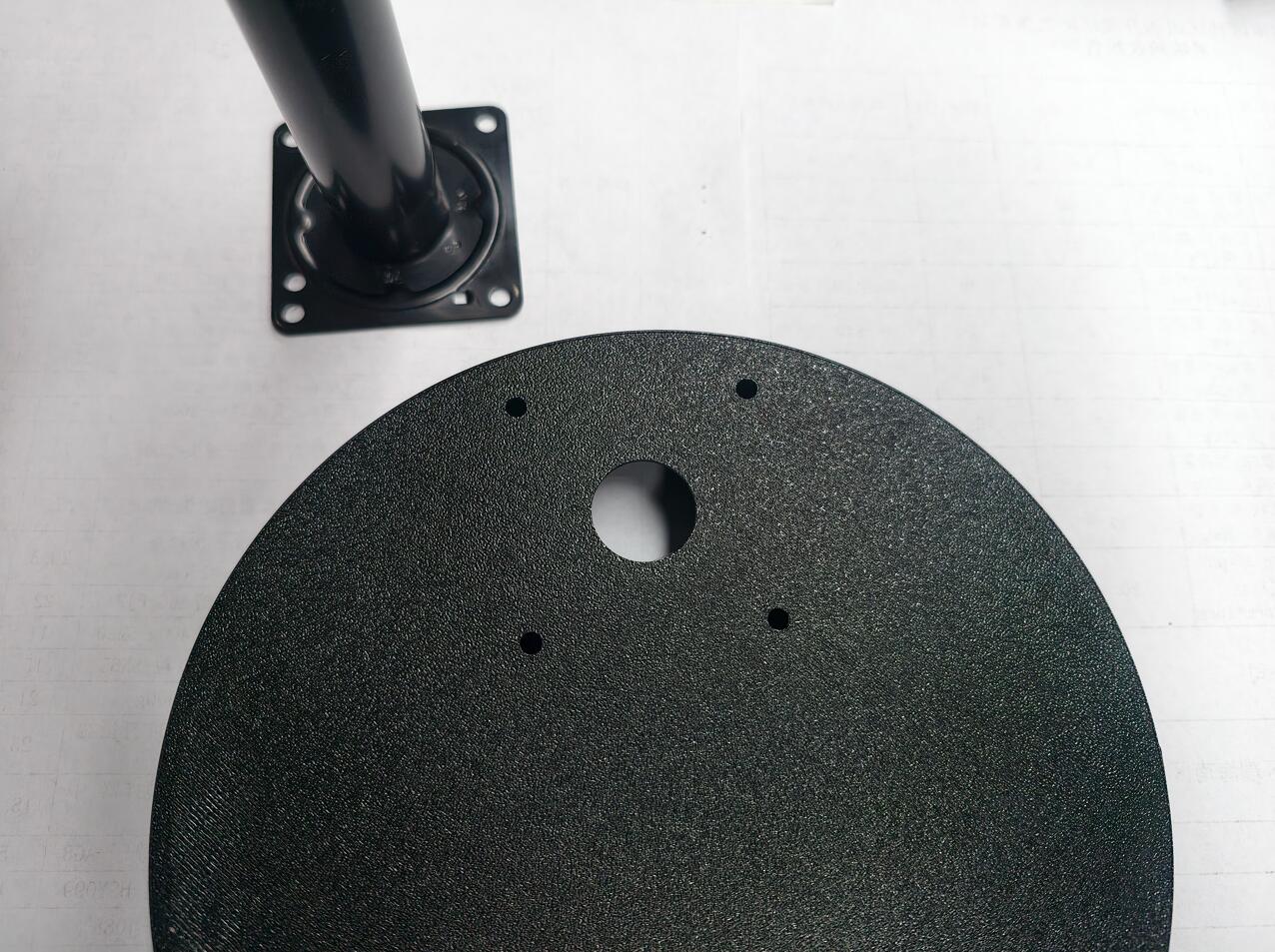

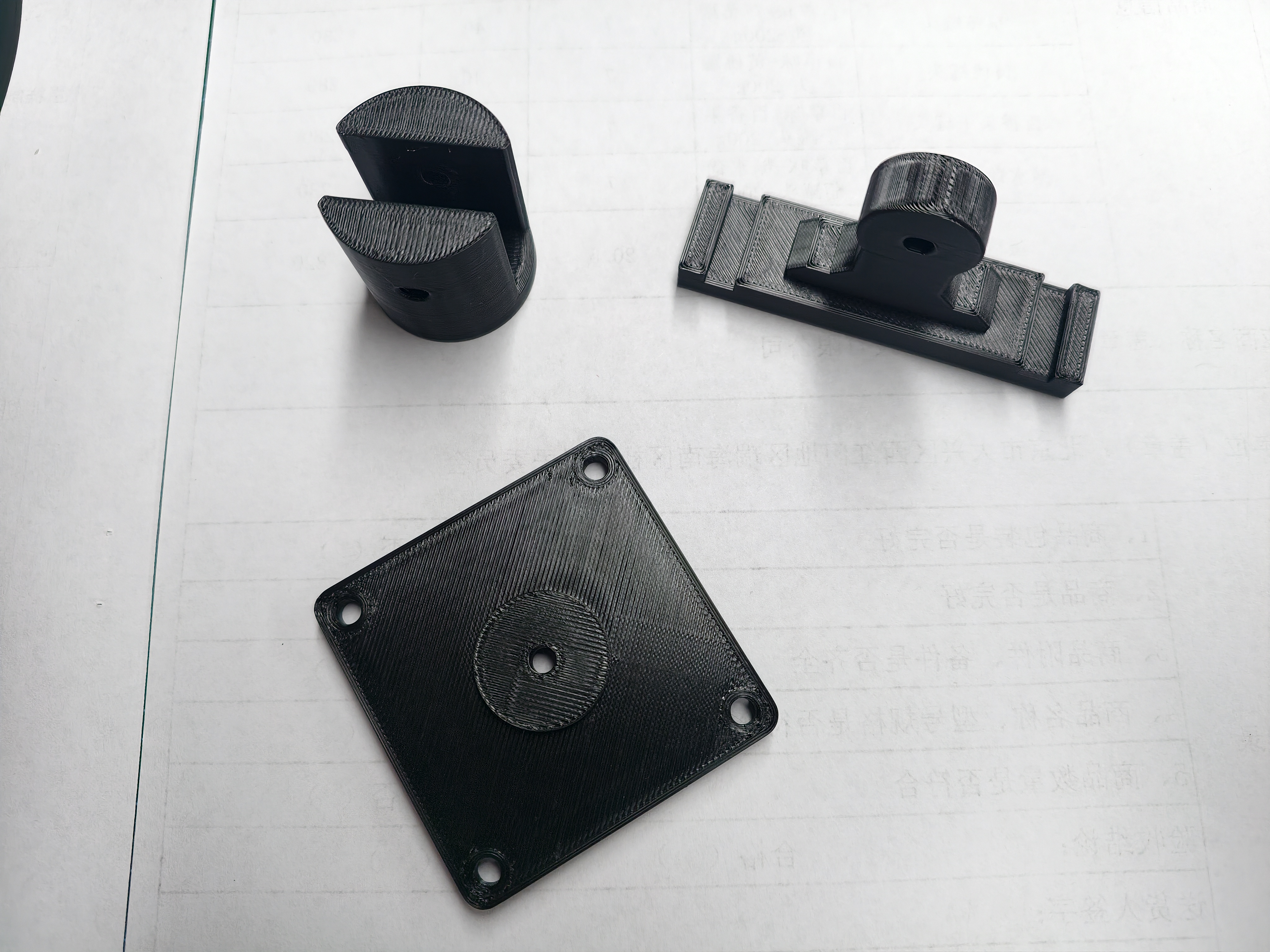

以上是3d打印好的零件

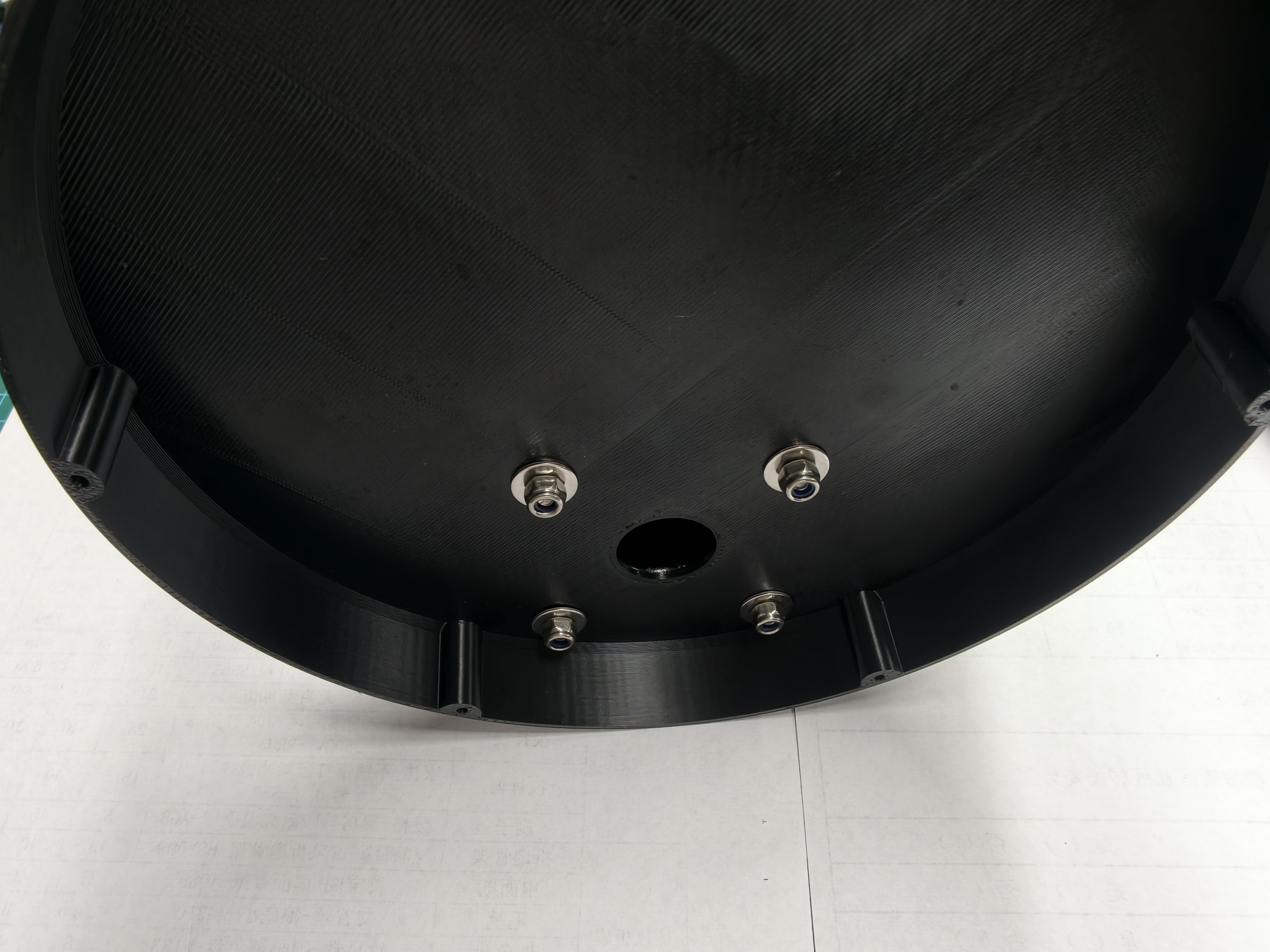

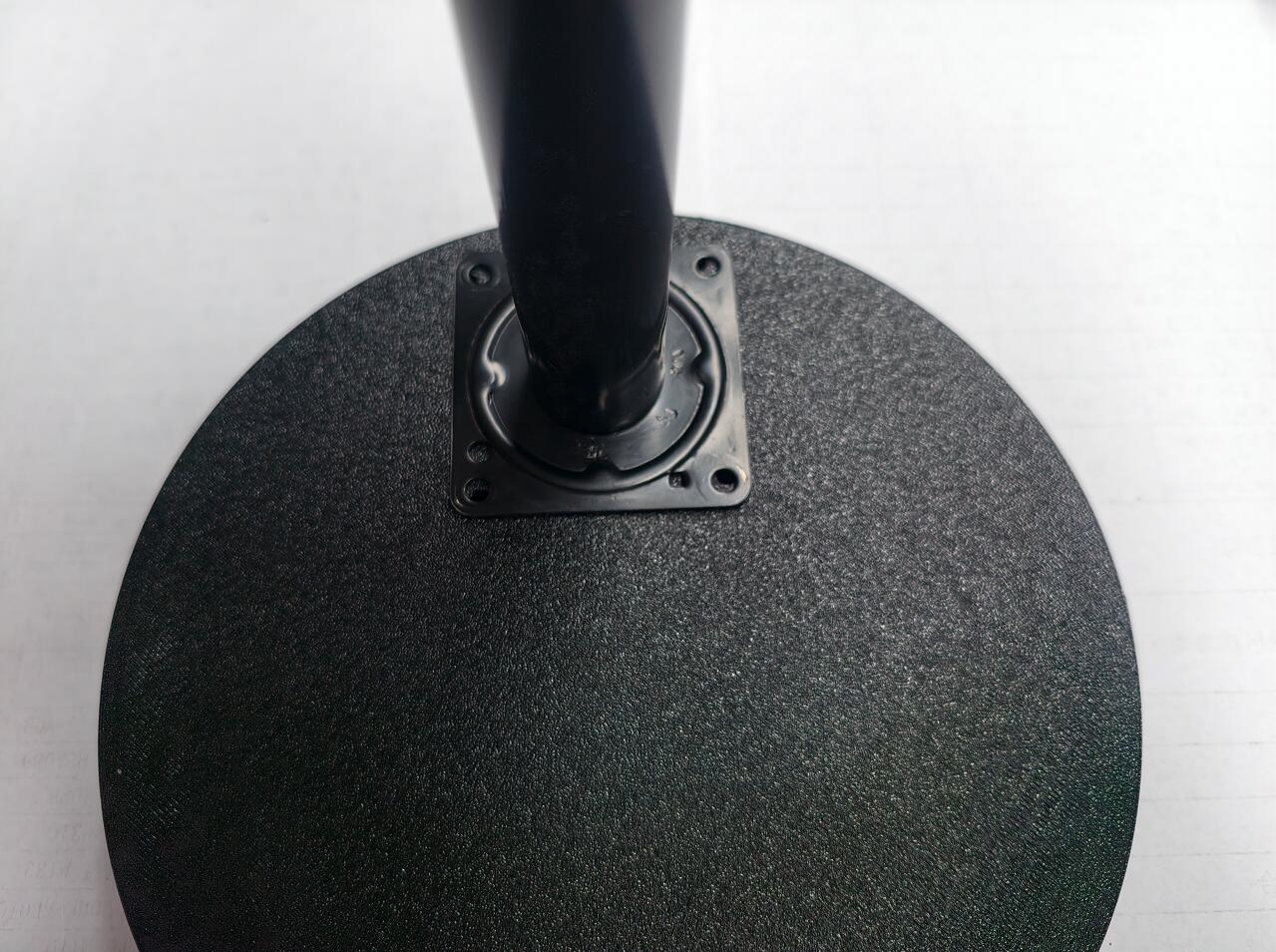

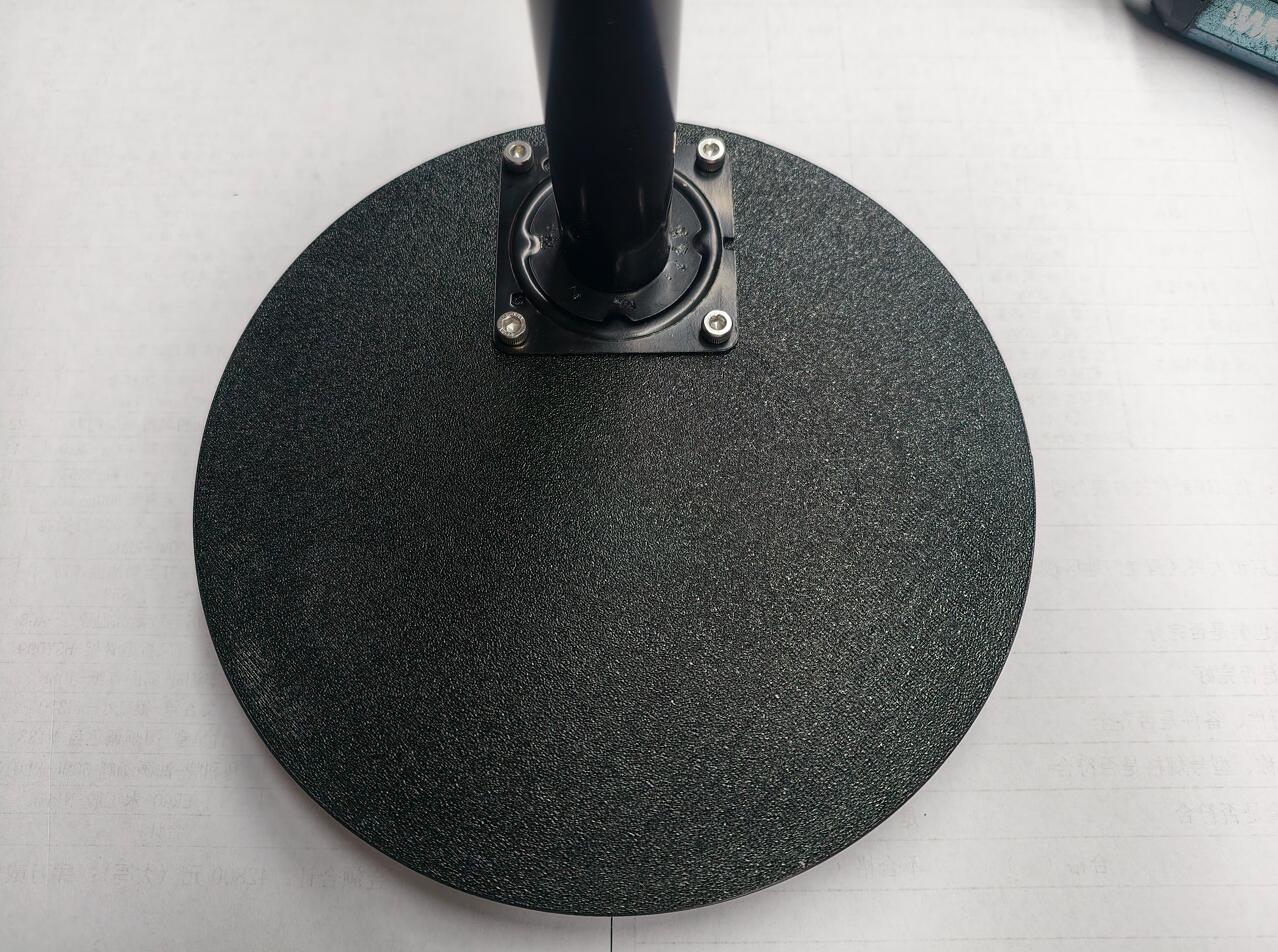

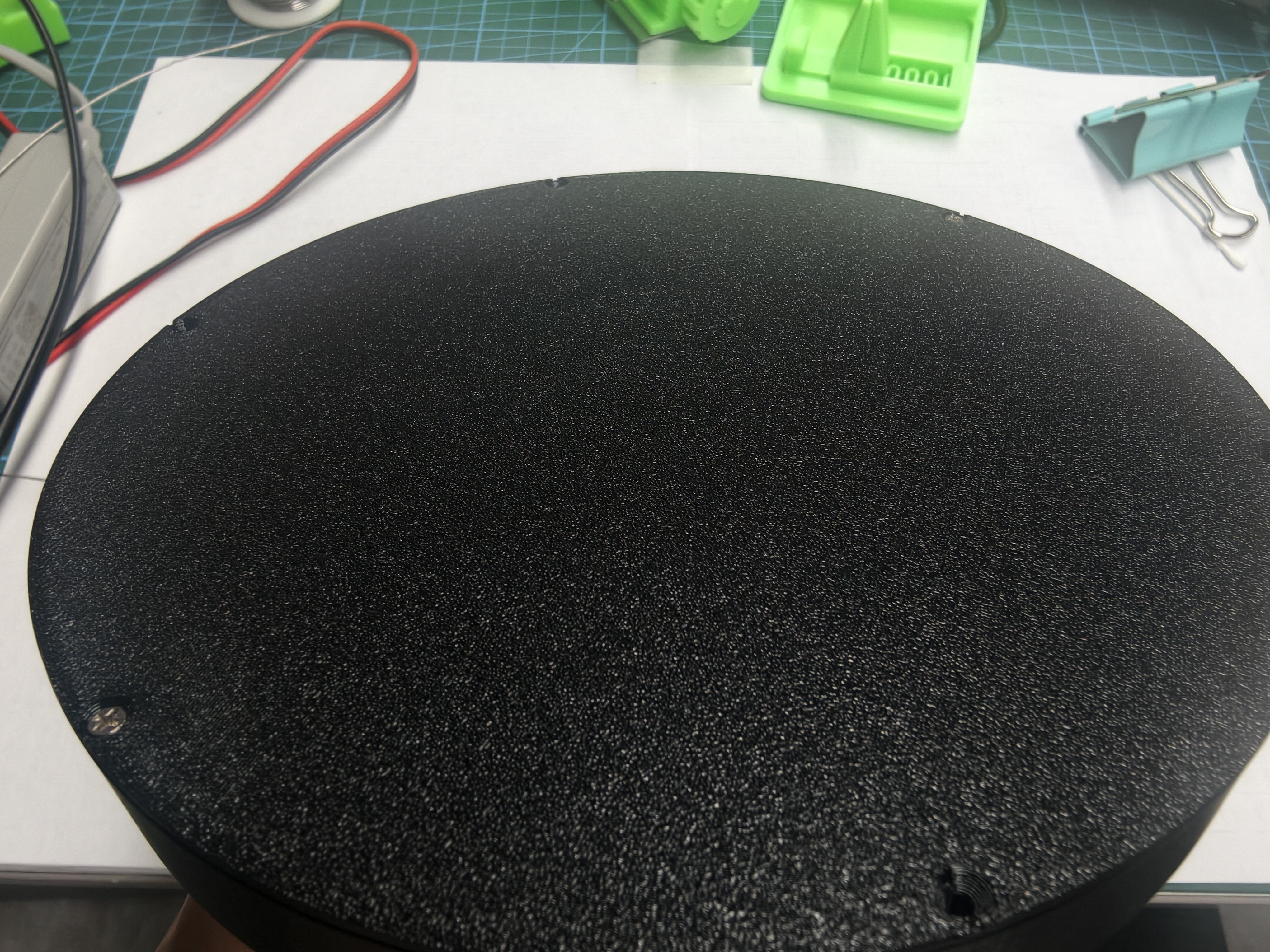

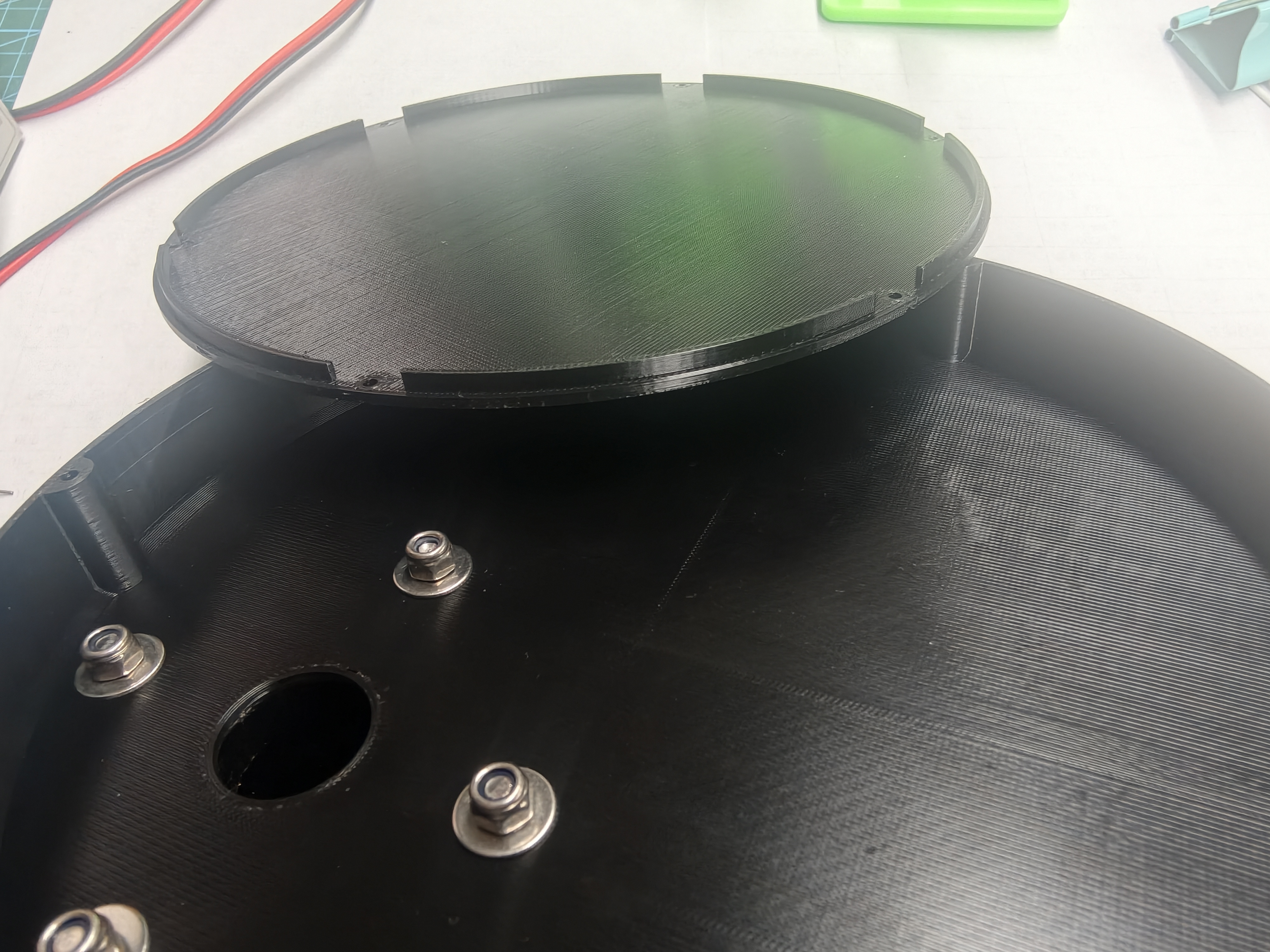

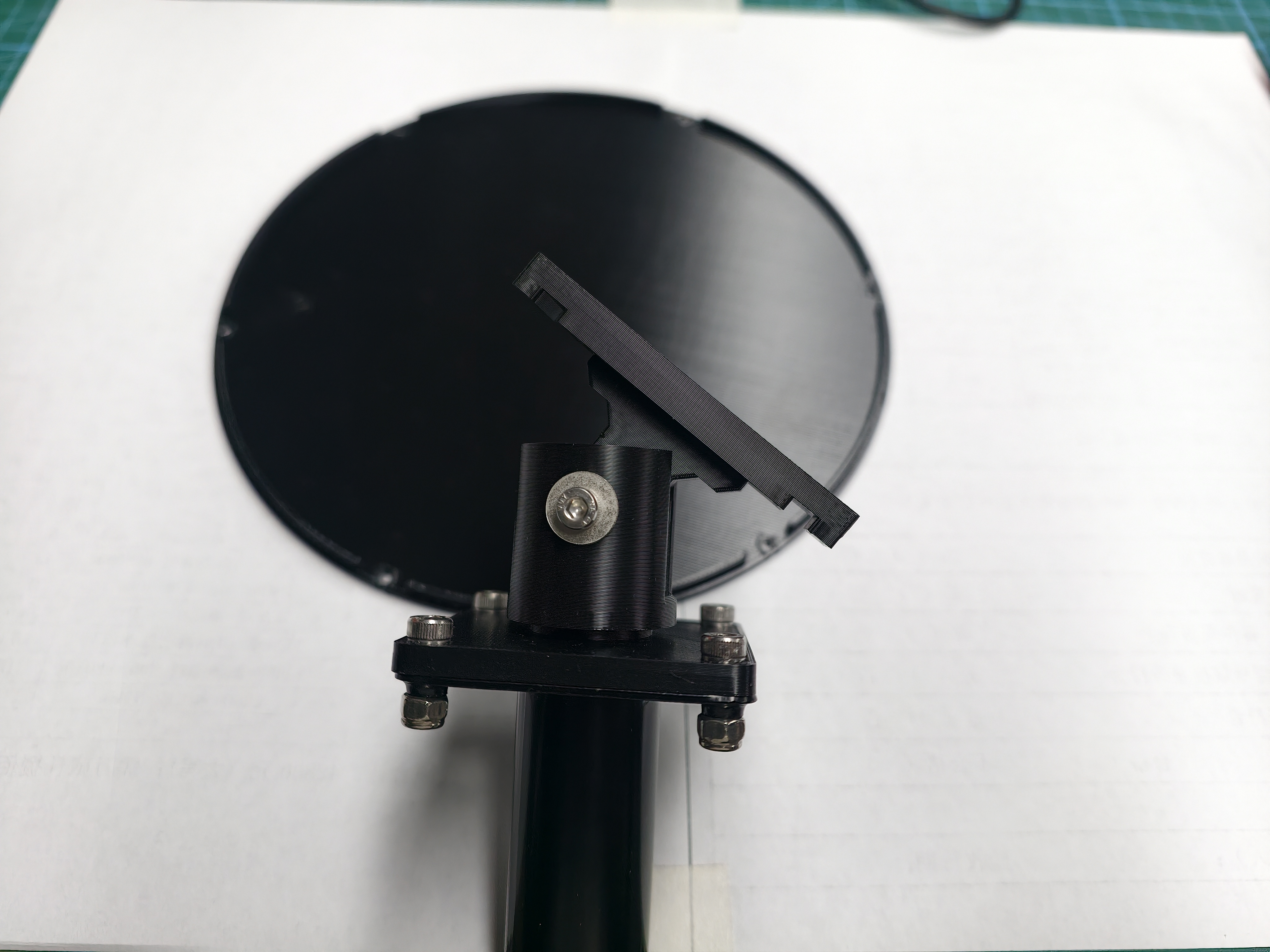

1. 将3D打印的底座与金属件组装，使用M4*10螺丝*4、自锁螺母*4、M4加大垫片*4
2. 注意螺丝对角先轻微预紧，最后确保角度无问题再上紧

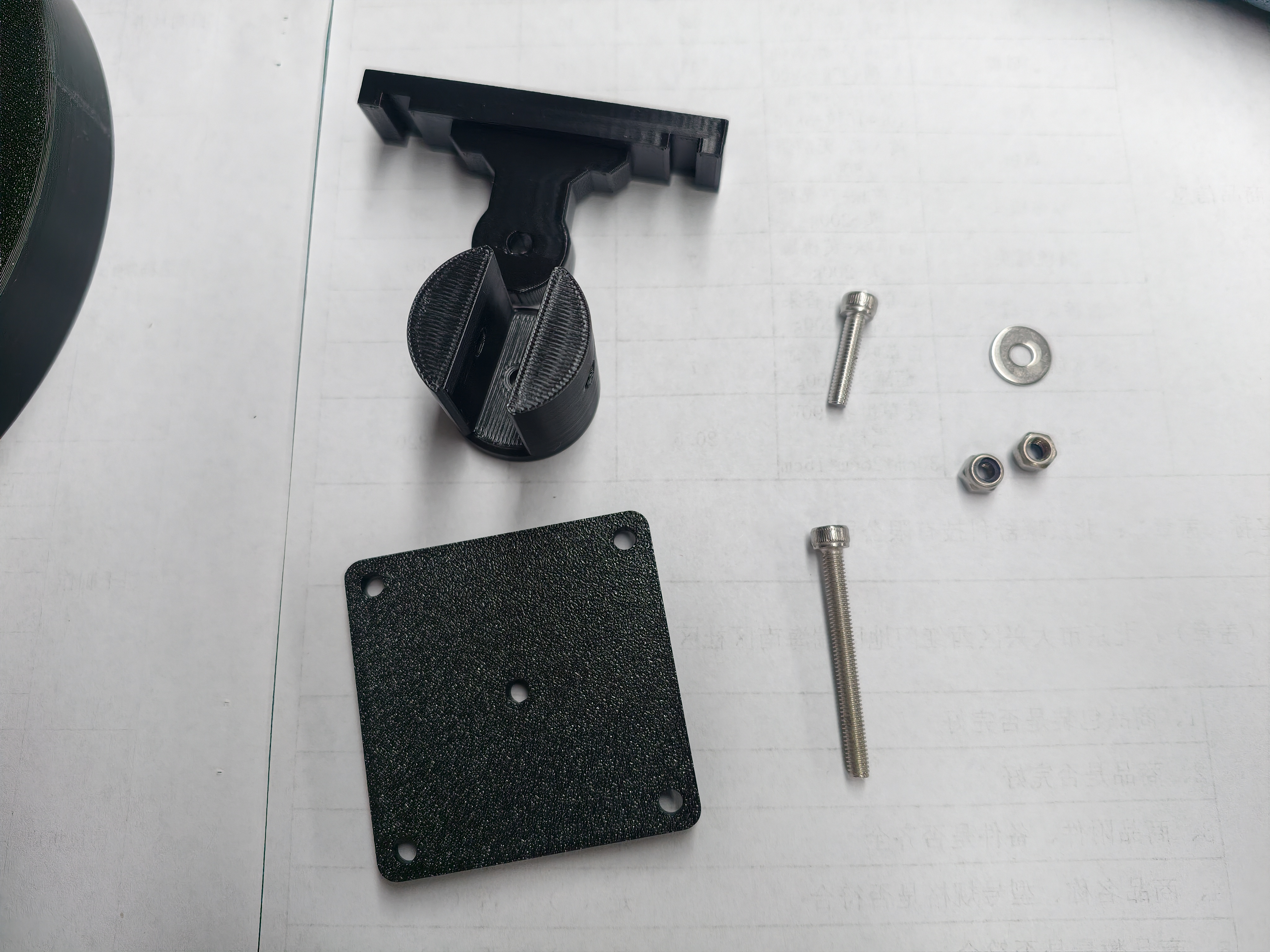

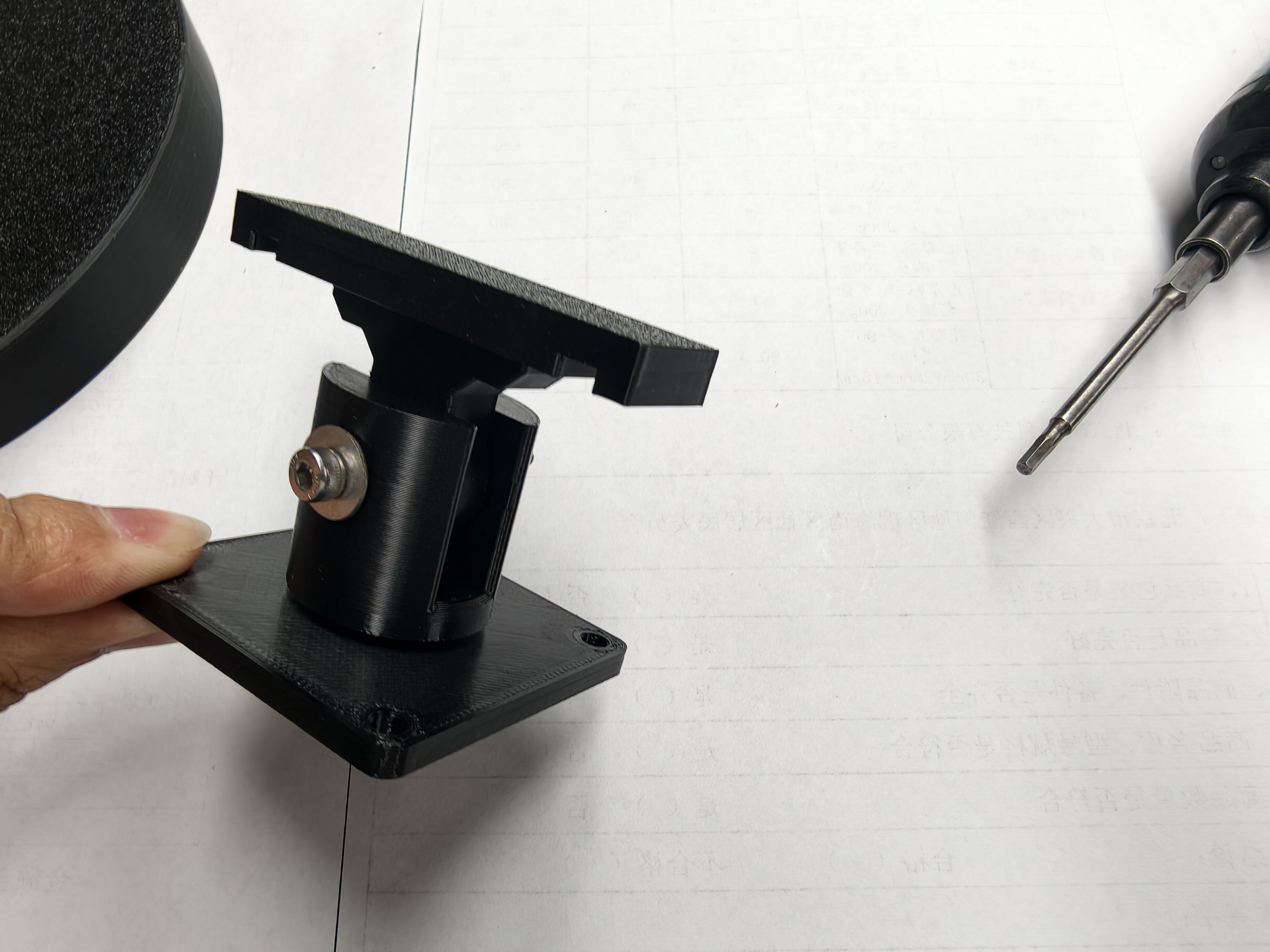

1. 将转轴3D打印机件准备好

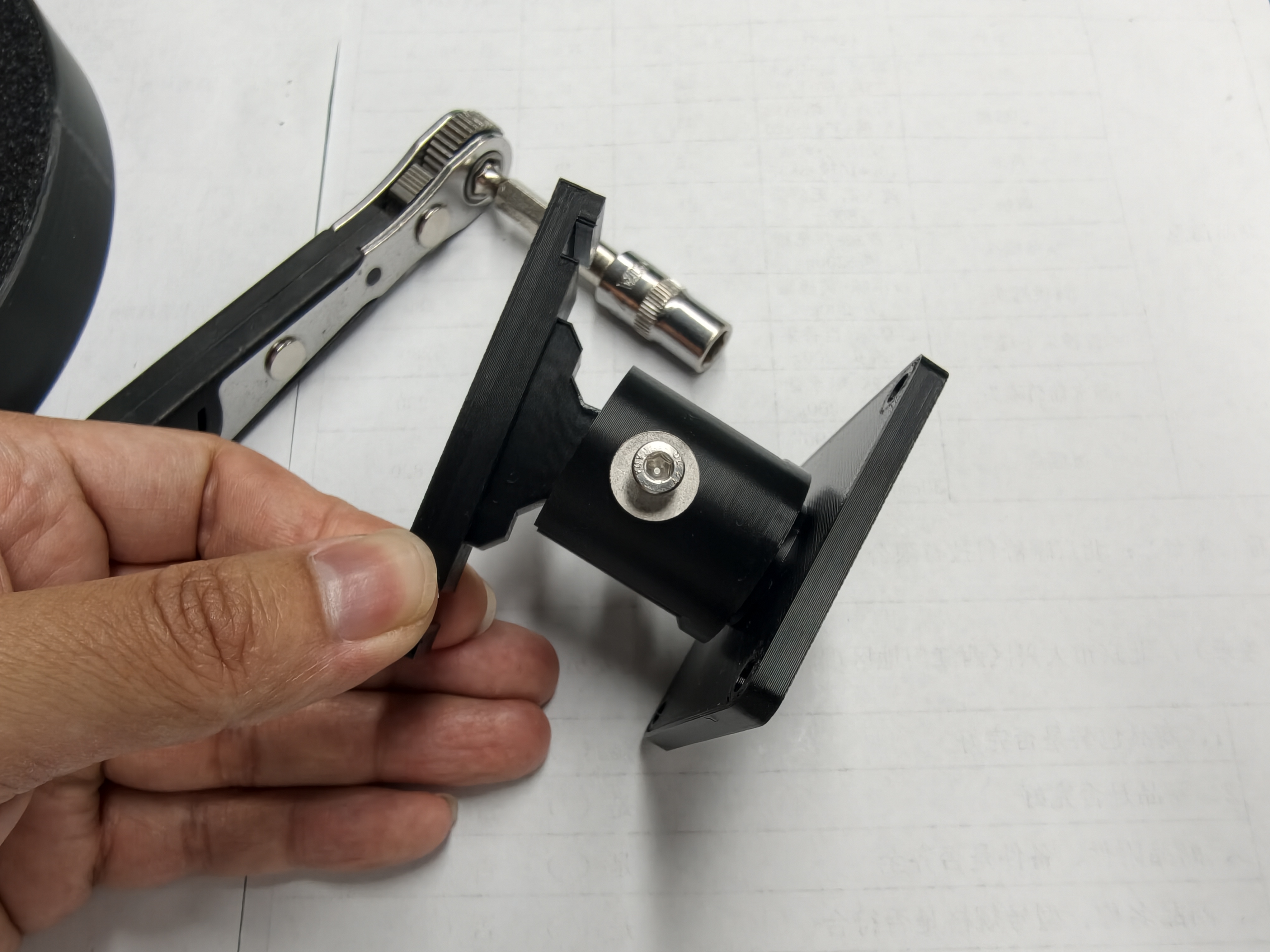

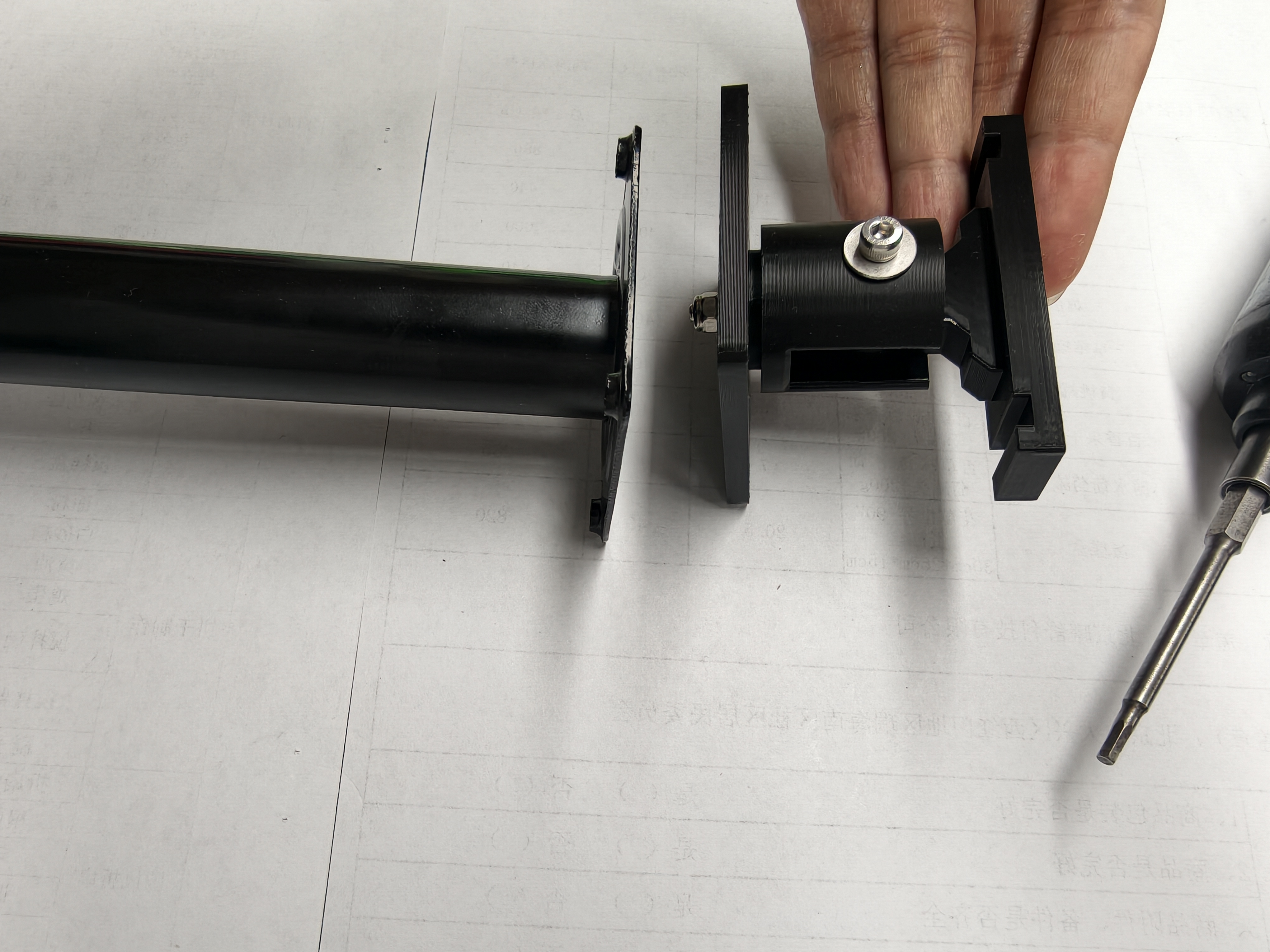

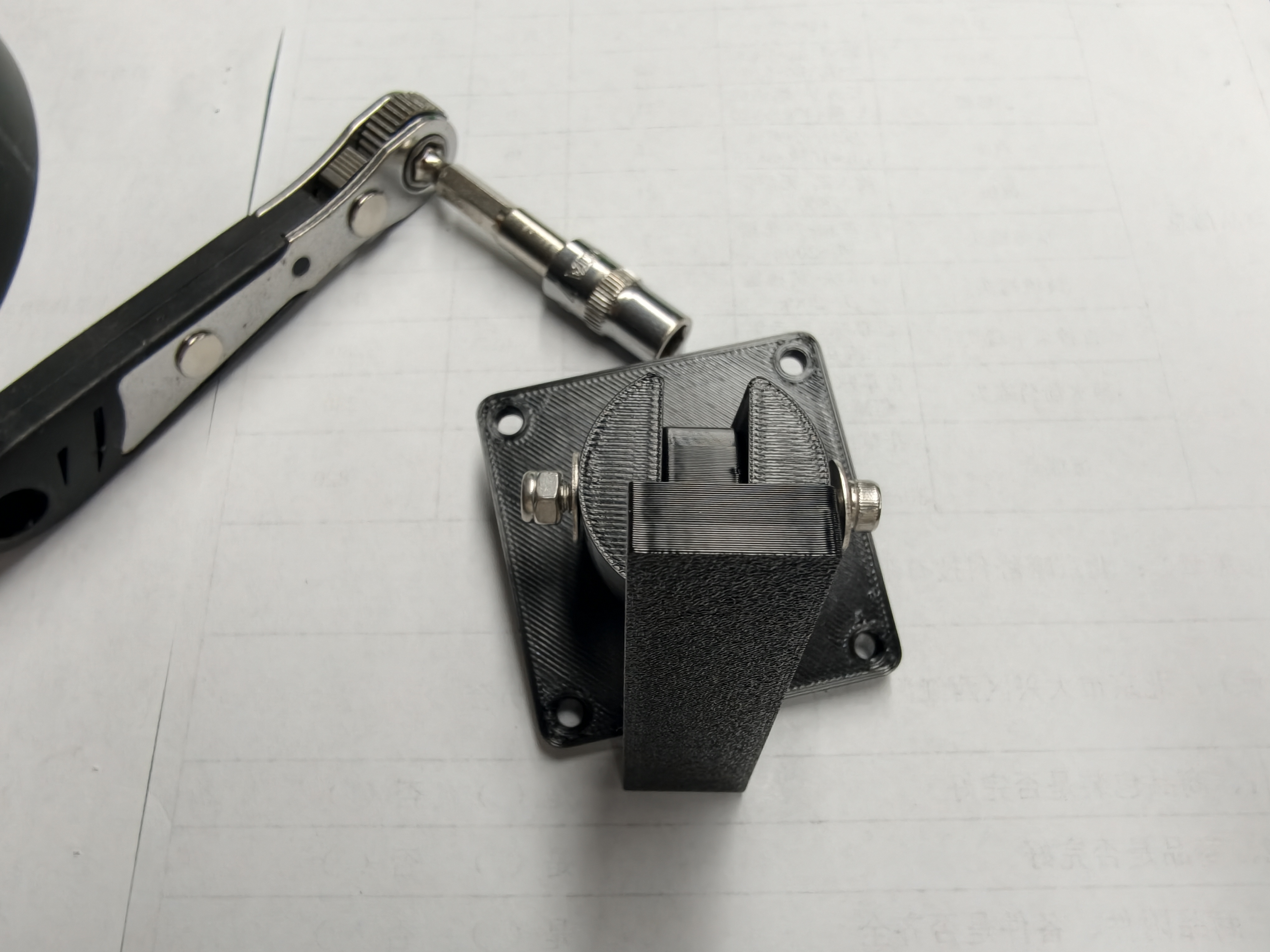

2. 使用M4*40螺丝1个，与M4*12mm螺丝4个，分别固定转轴与基座

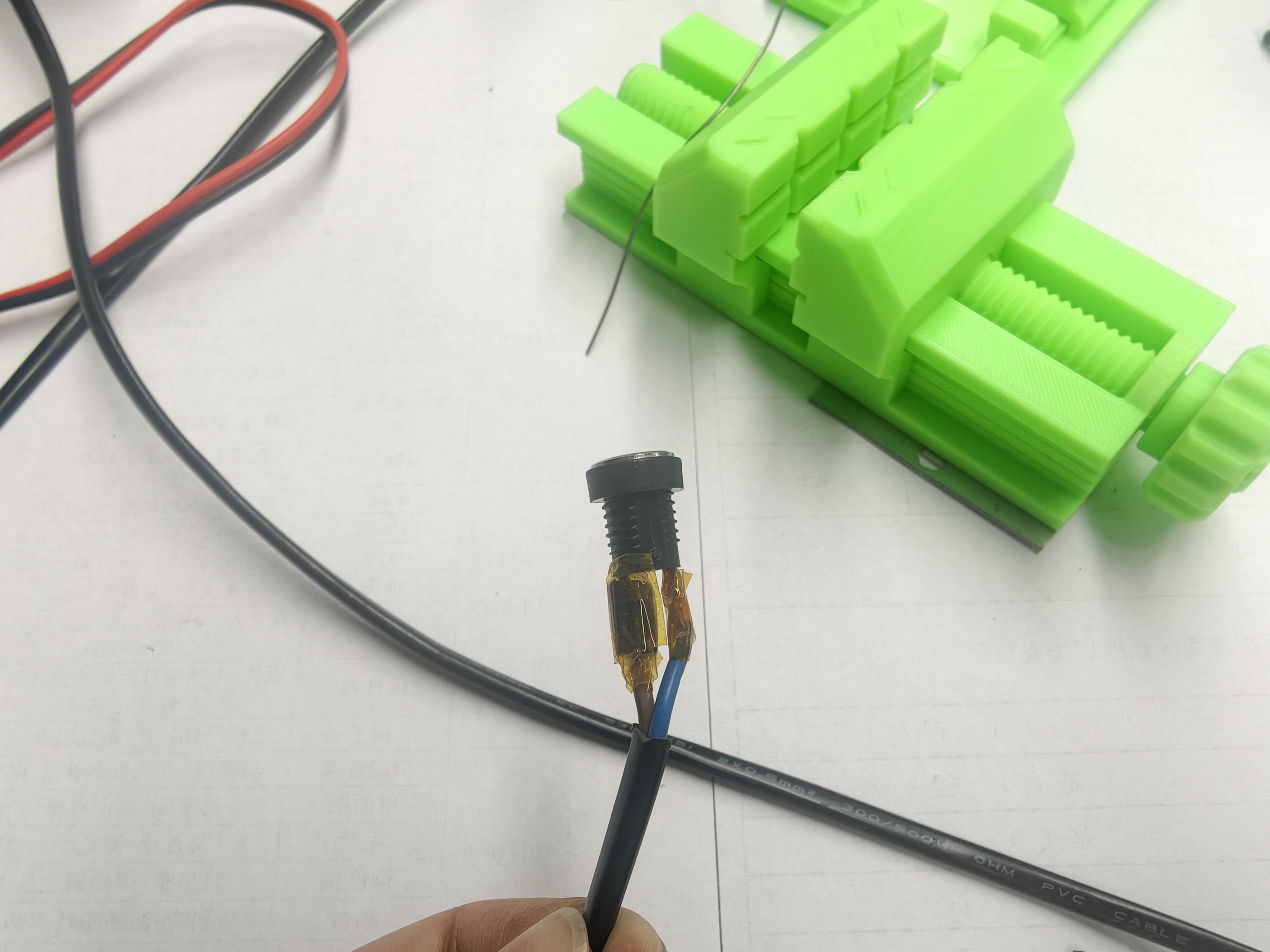

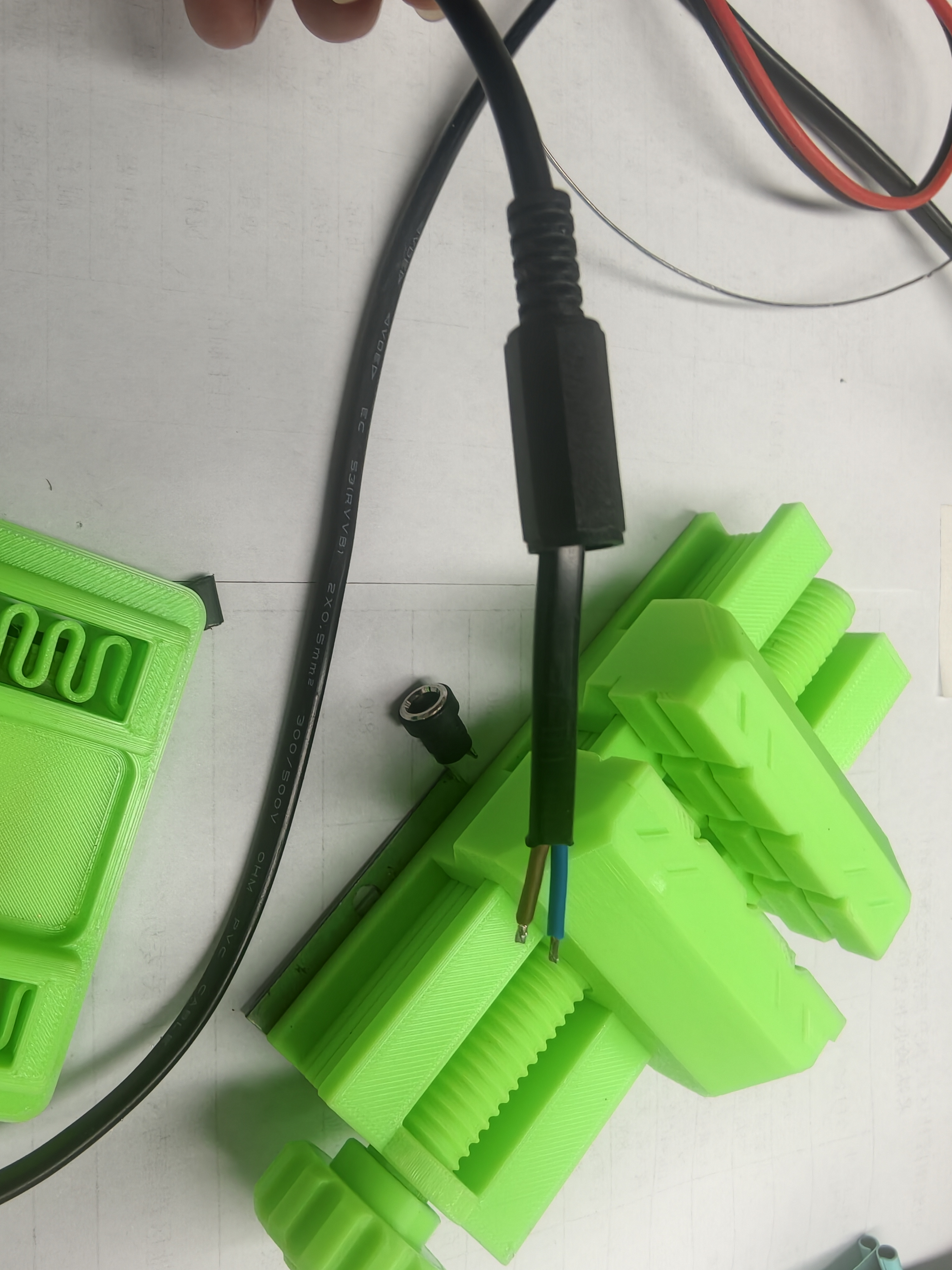

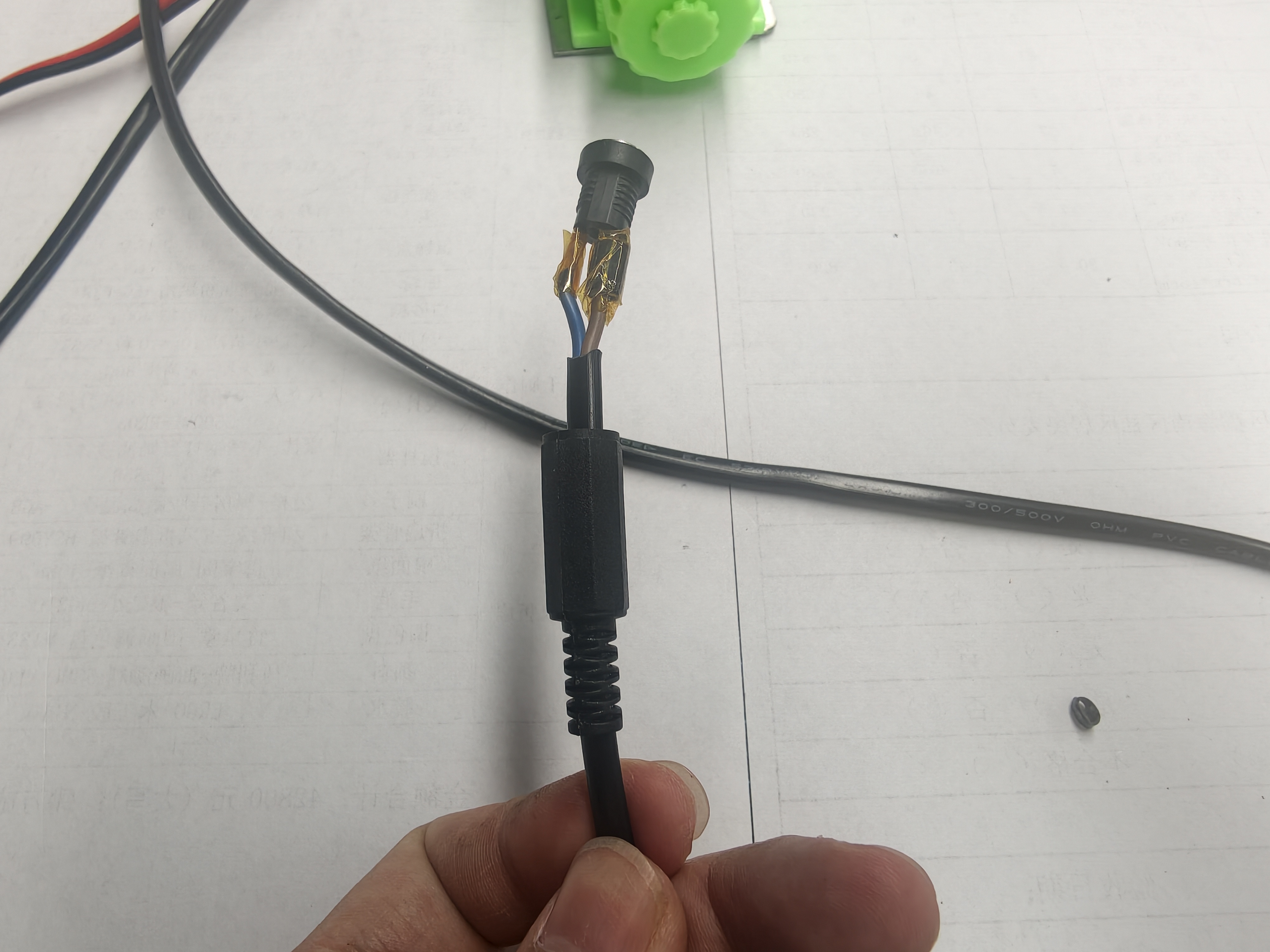

1. 适应0.5平方电线焊接5.5*2.5mmDC母座

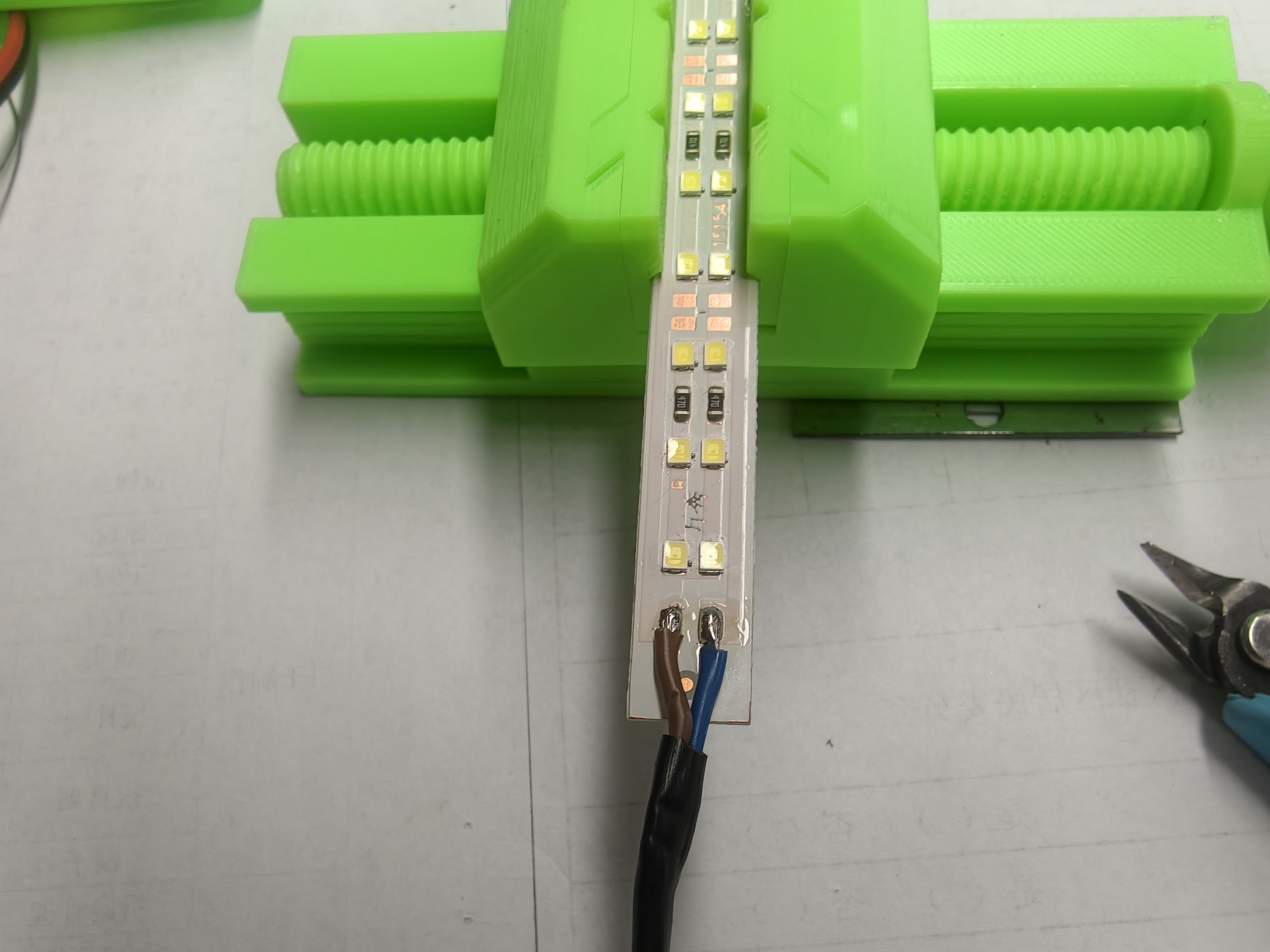

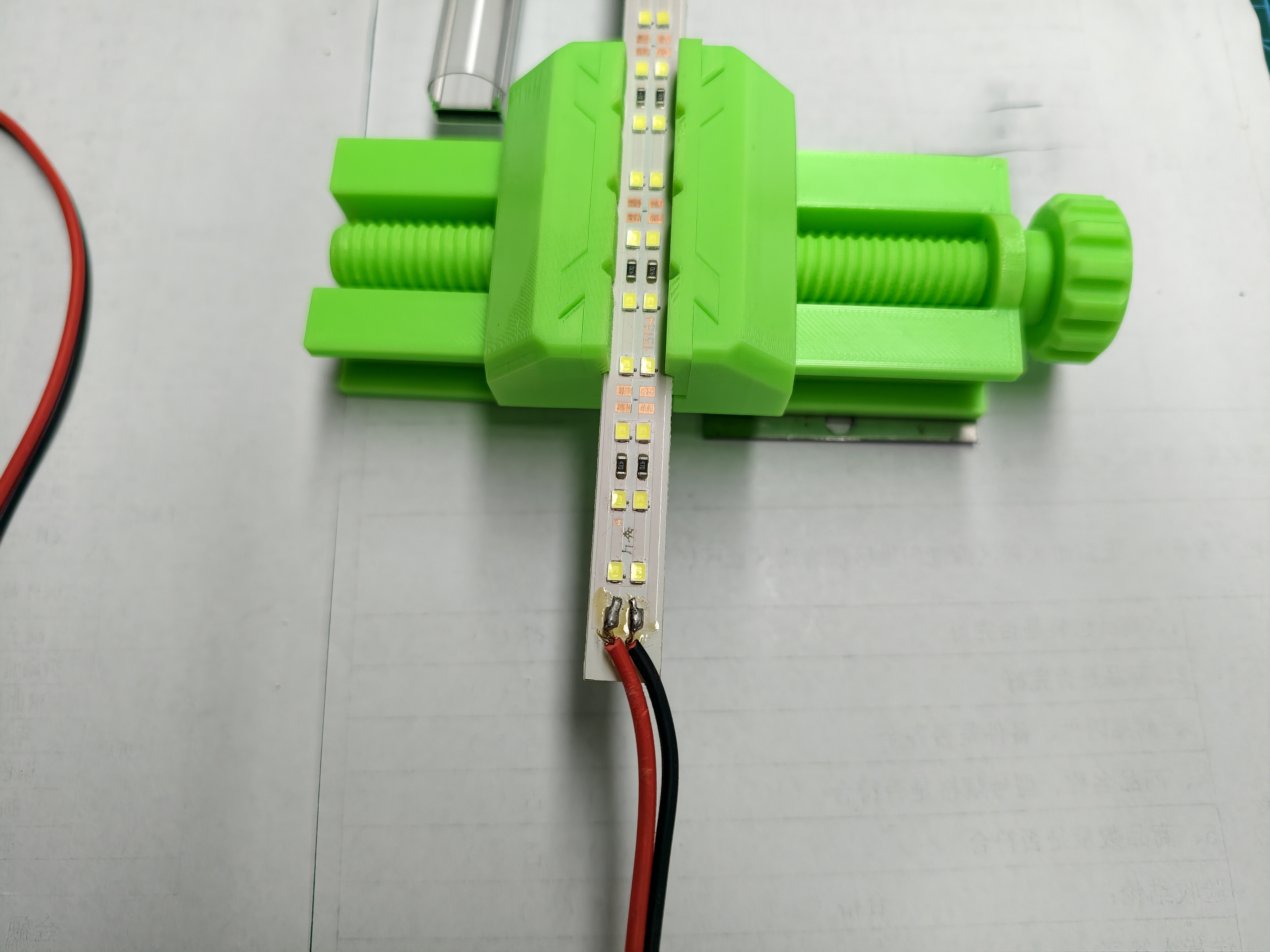

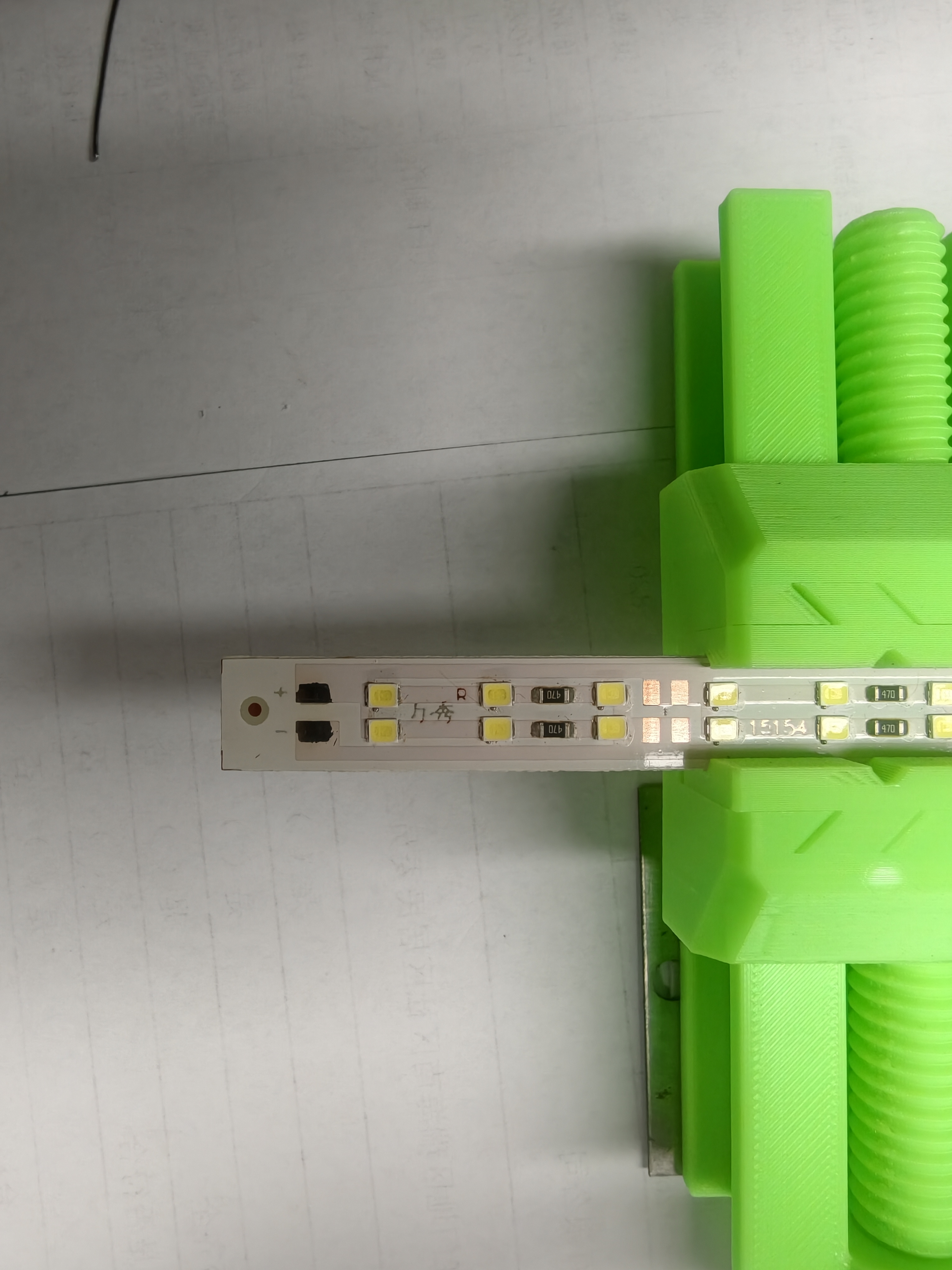

2. 另一侧焊接12V灯管的正负极，注意区分正负极

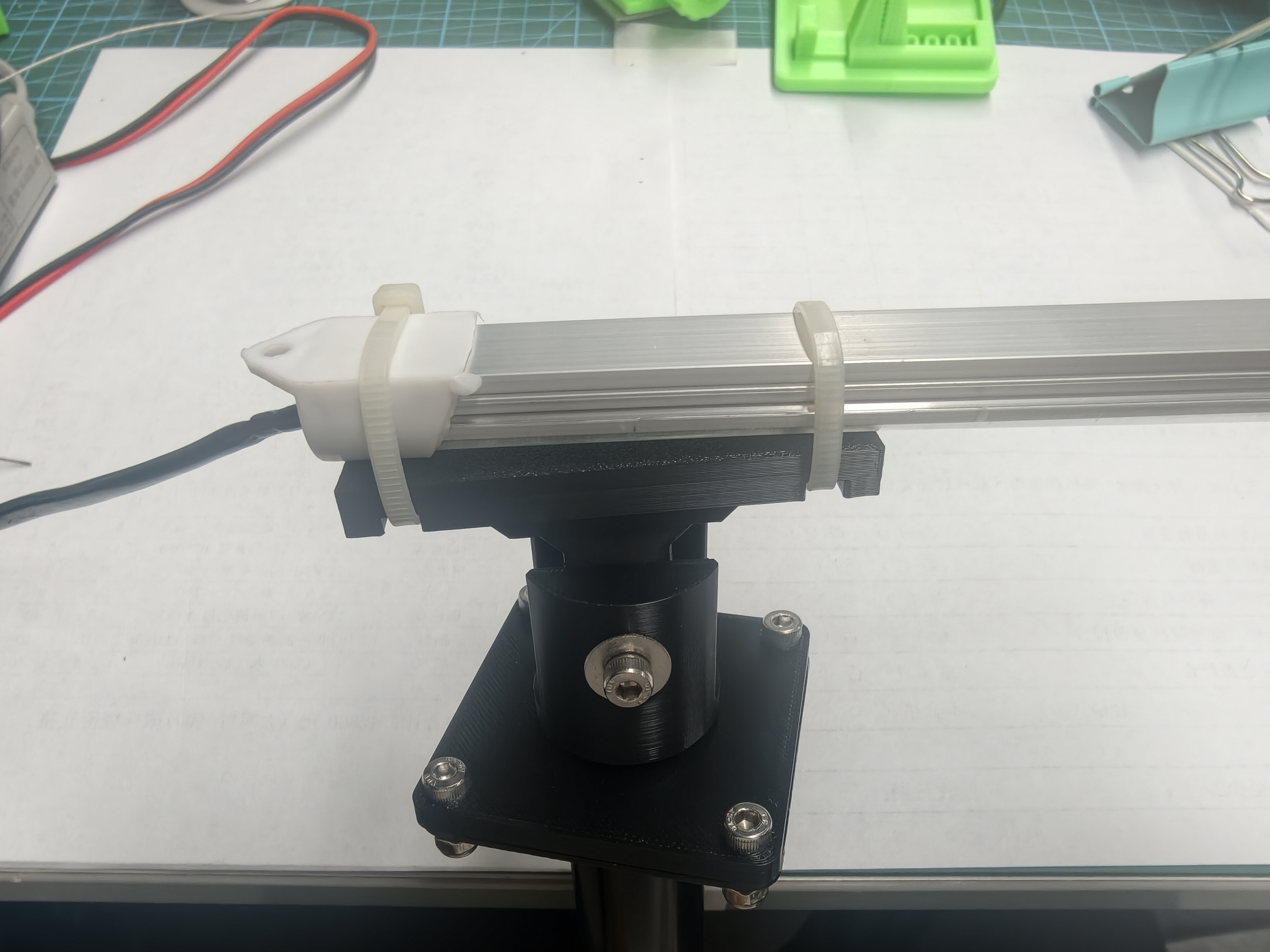

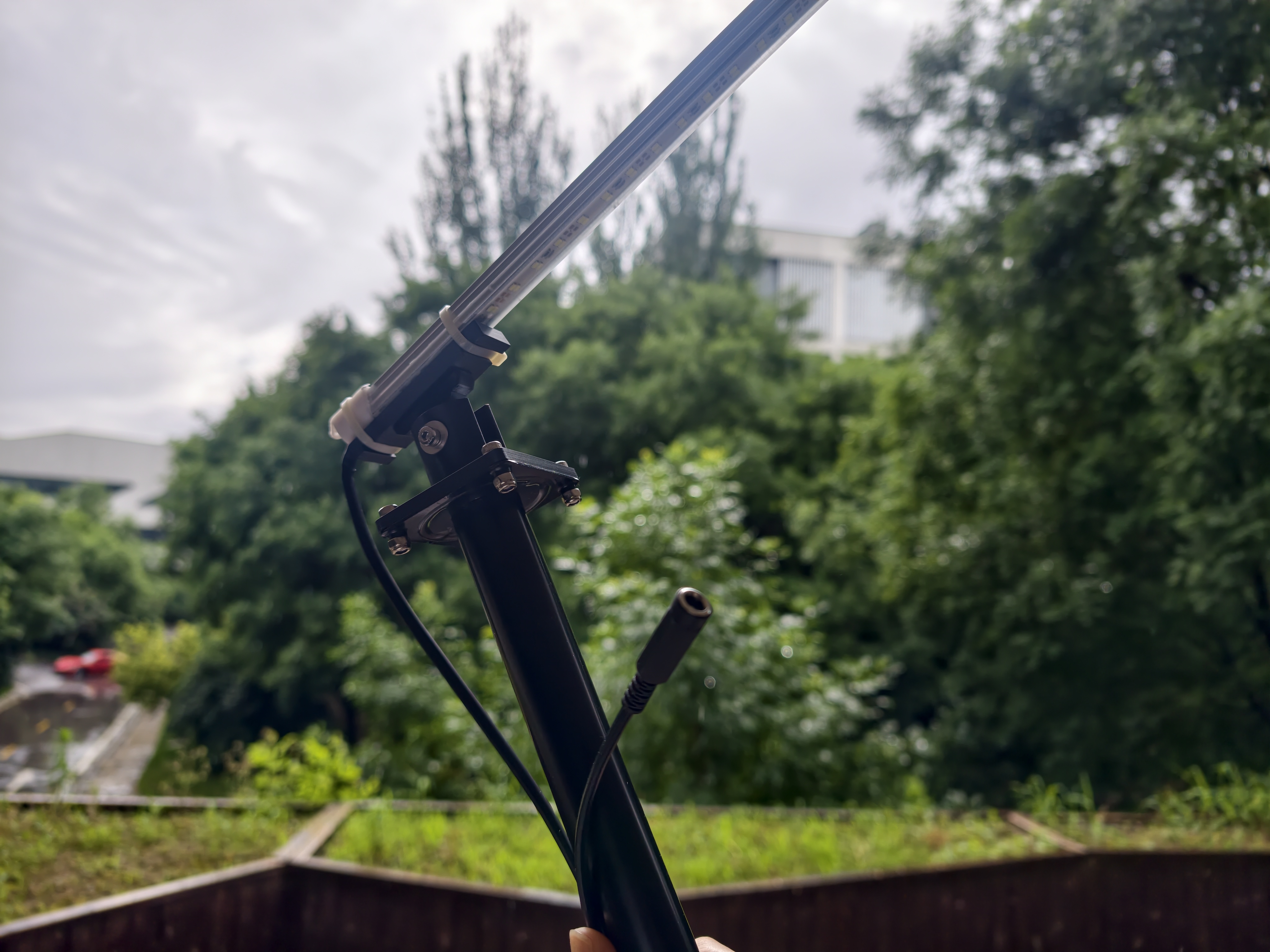

1. 将12V灯使用扎带固定好
2. 完成，12V桌面灯制作完毕
