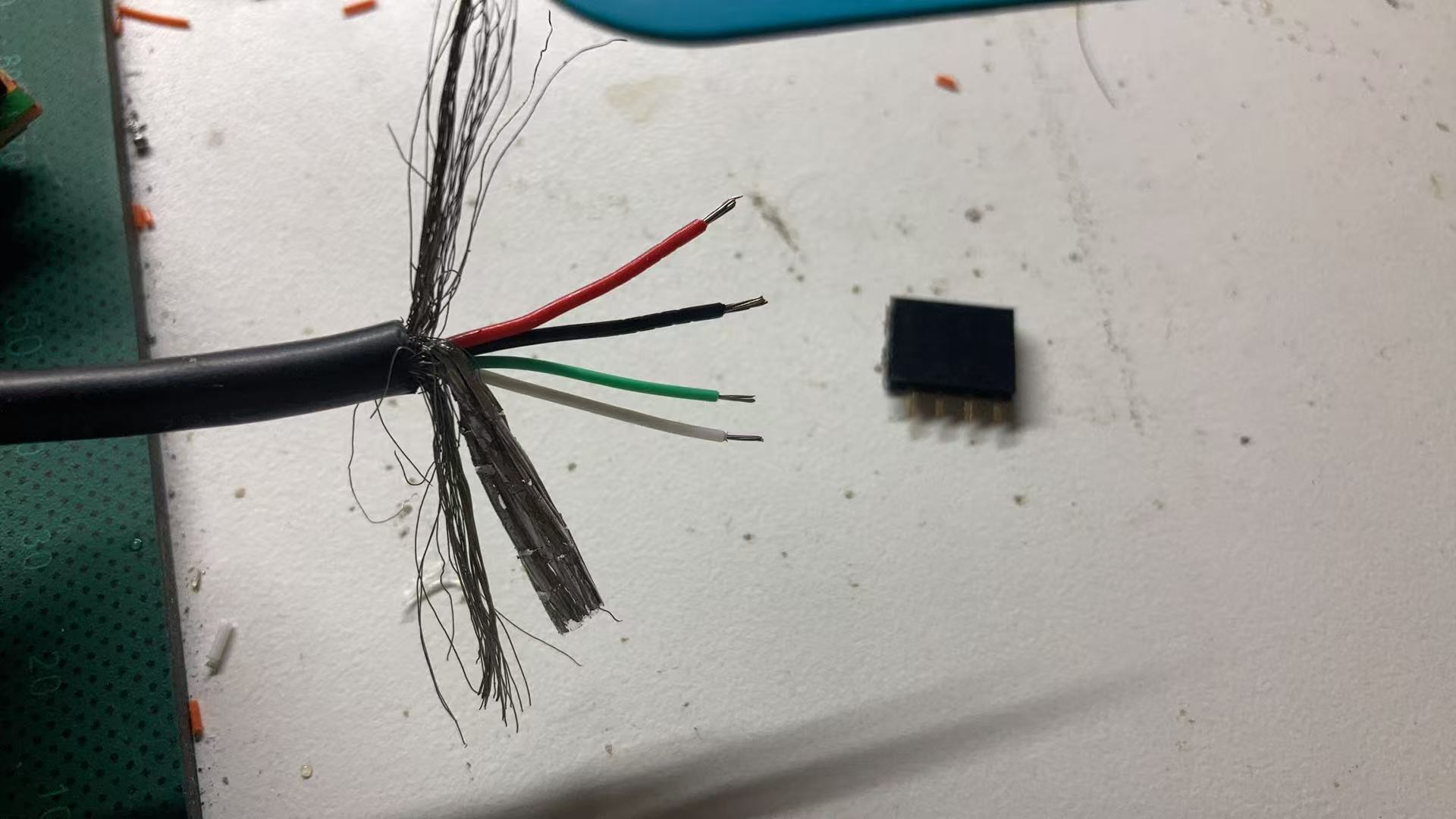

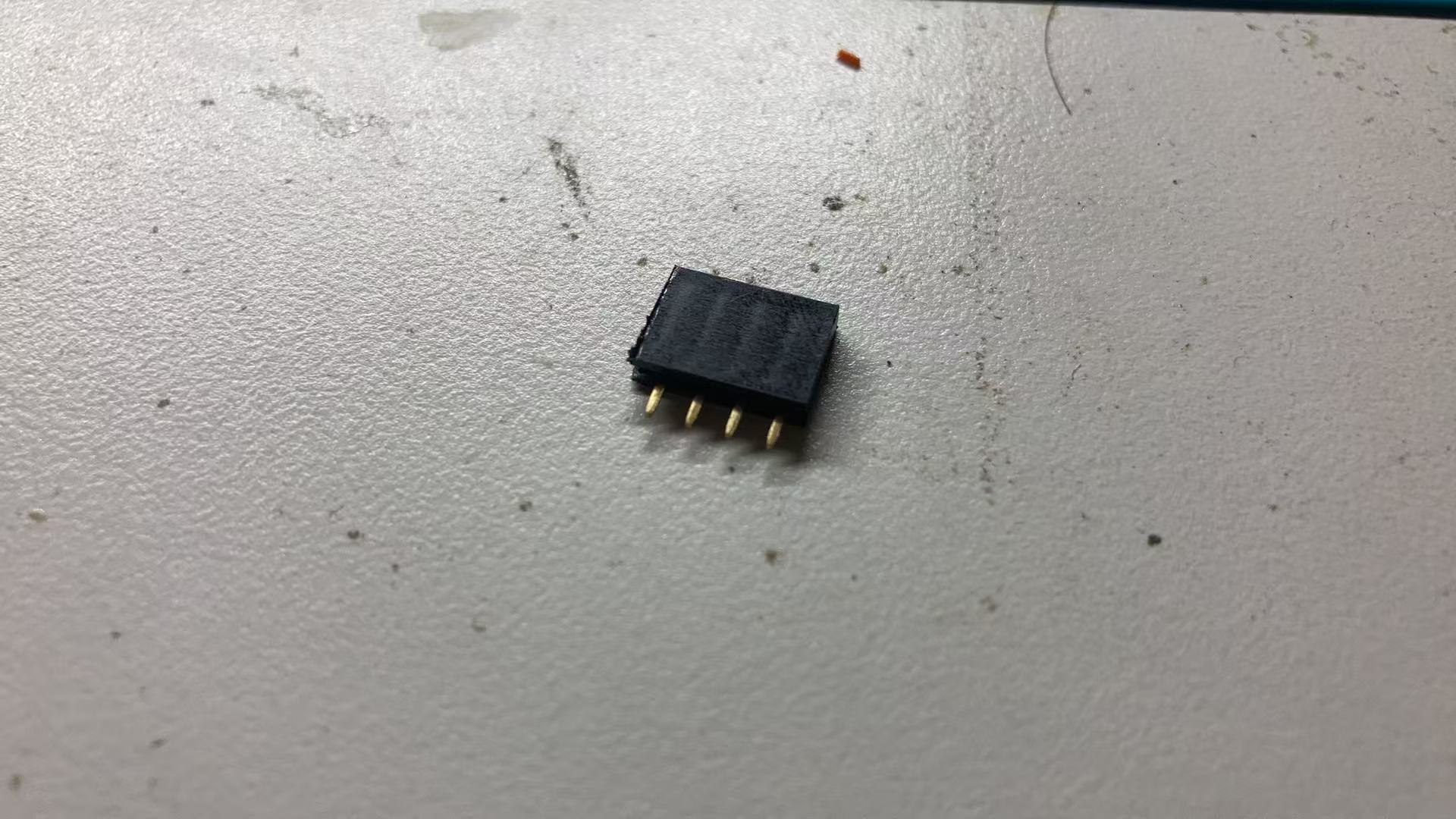

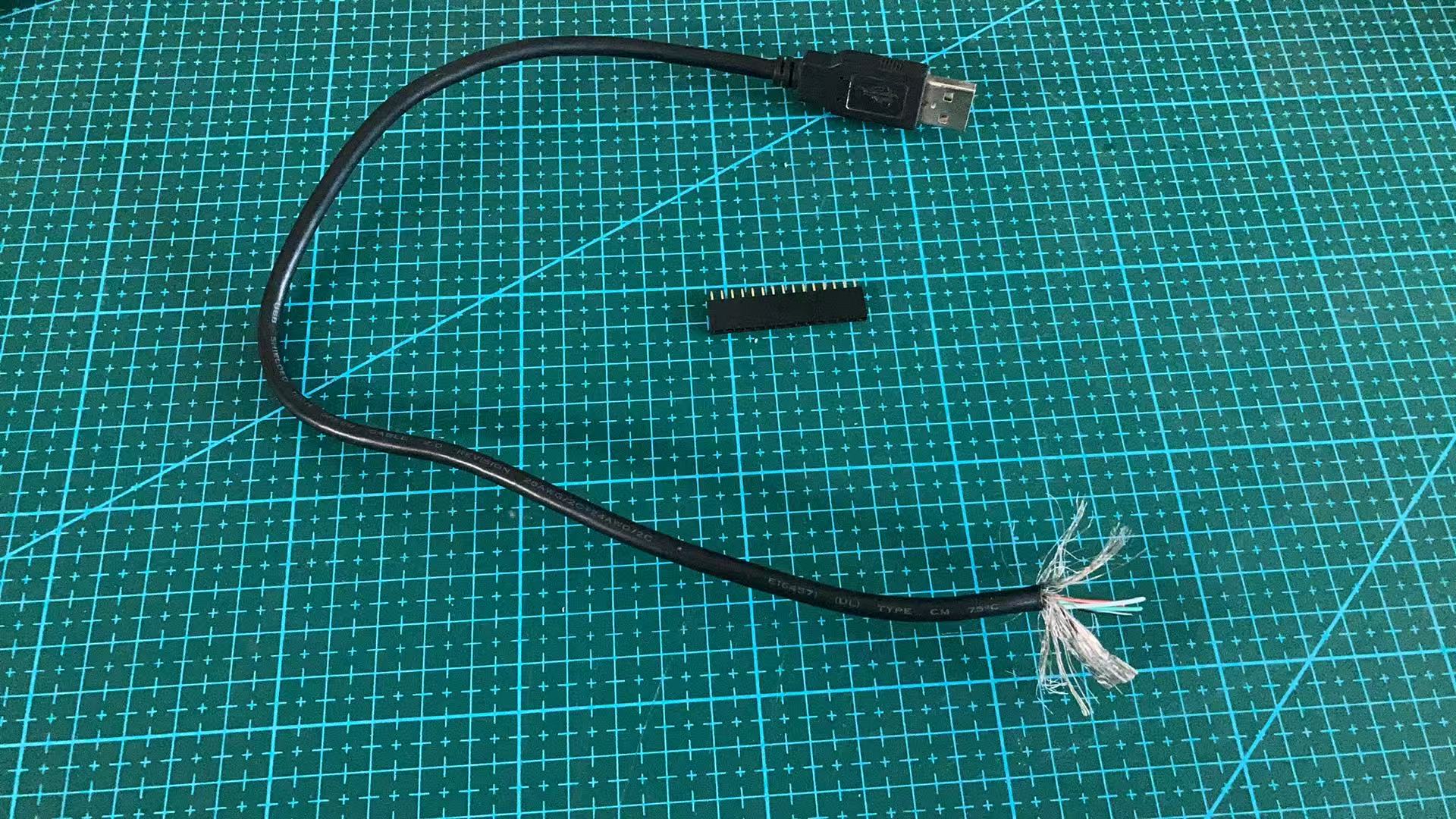

找了一个USB公头线，一个杜邦线母插排，把线头拨开捋好。
从网上查了一下，主板上的针脚定义。
针脚
信号定义
1
USB 端口1：+5V 电源
2
USB 端口2：+5V 电源
3
USB 端口1：数据线负极 (Data-)
4
USB 端口2：数据线负极 (Data-)
5
USB 端口1：数据线正极 (Data+)
6
USB 端口2：数据线正极 (Data+)
7
USB 端口1：地线 (GND)
8
USB 端口2：地线 (GND)
9
空脚 (Key Pin，无定义)
10
这个脚在标准定义里通常未使用，但在一些主板设计里可能用于“USB过流保护(USBOC)”信号。

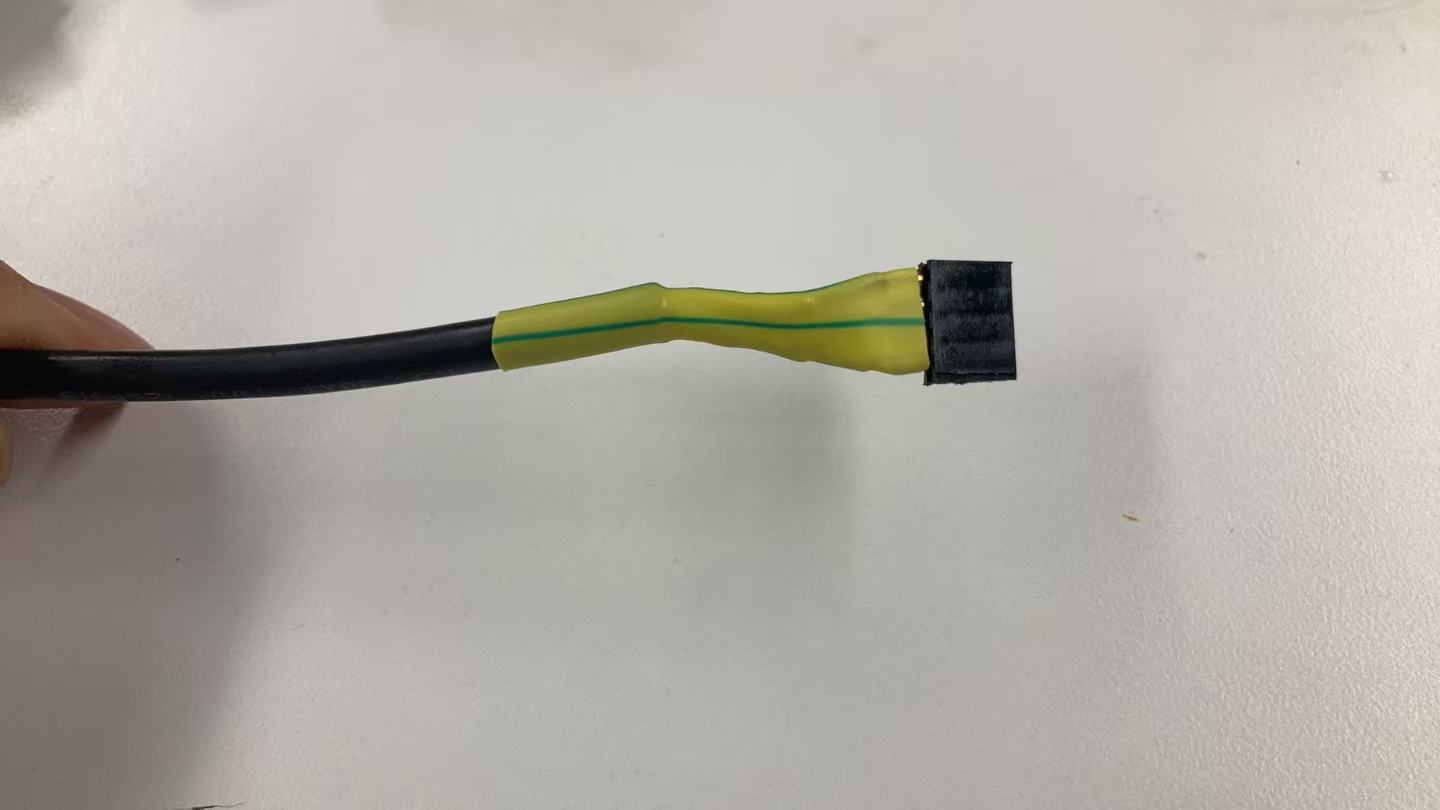

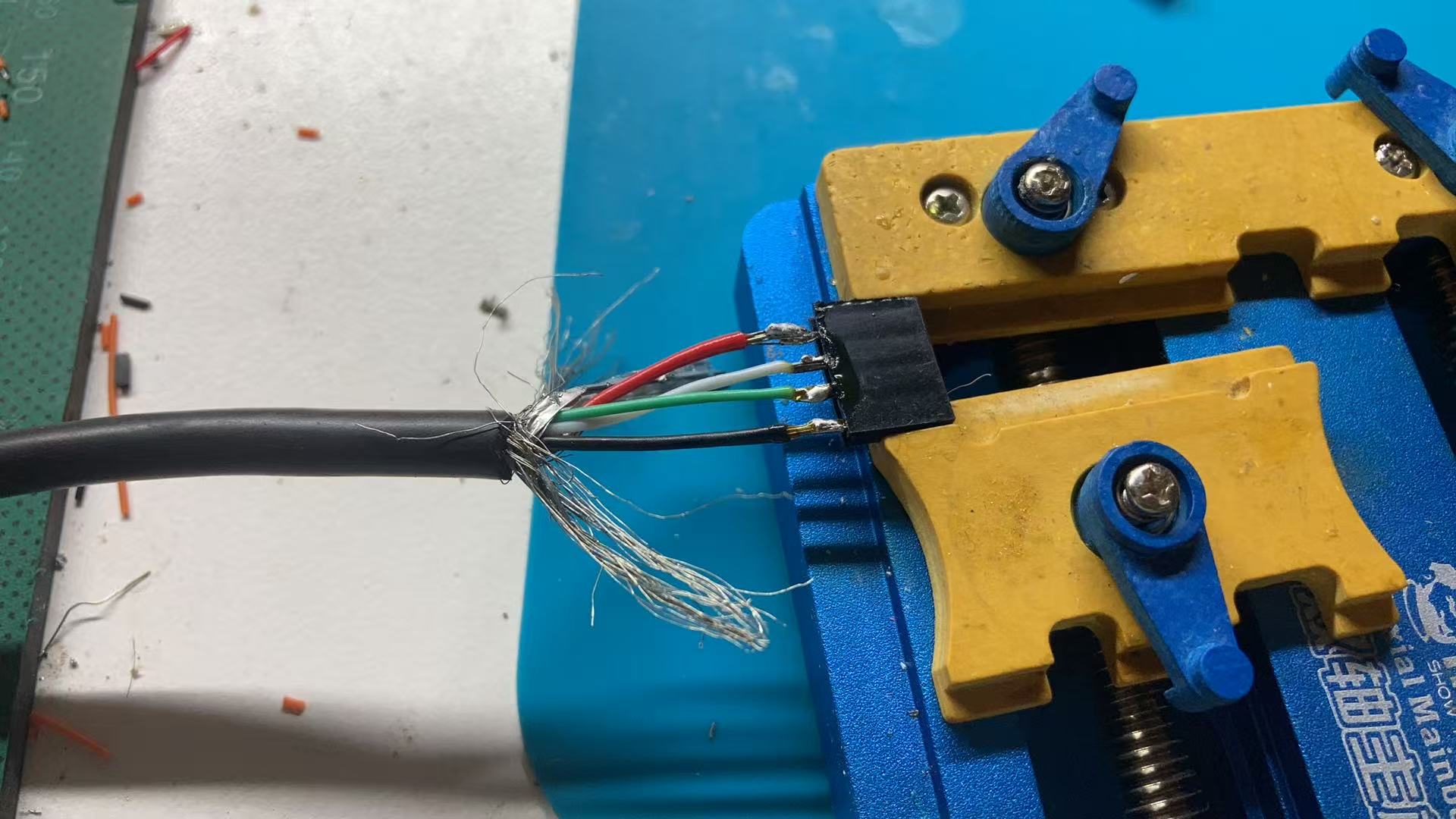

按照针脚定义（如果USB线是正规的，它的线序颜色也应该和九针插头里的一个USB线的颜色是一样的），把USB线焊接到母排插上，最后套上热缩管。

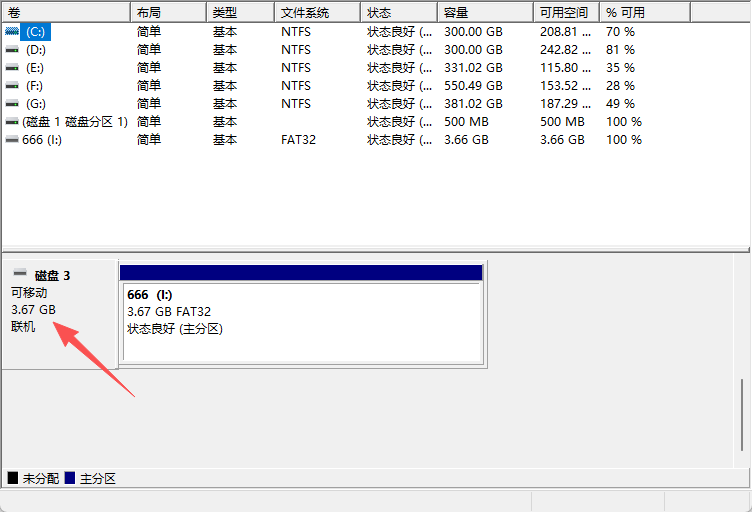

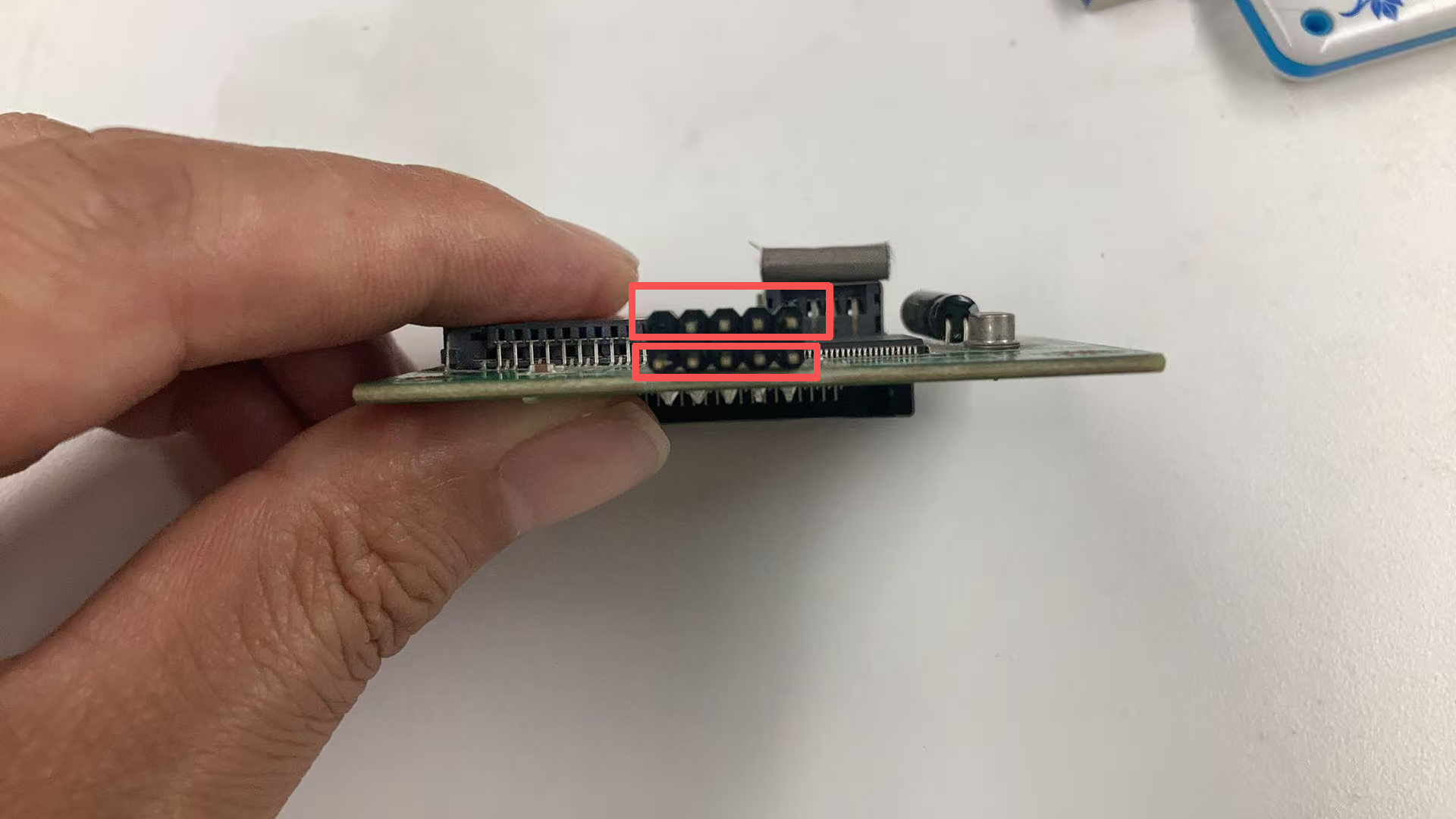

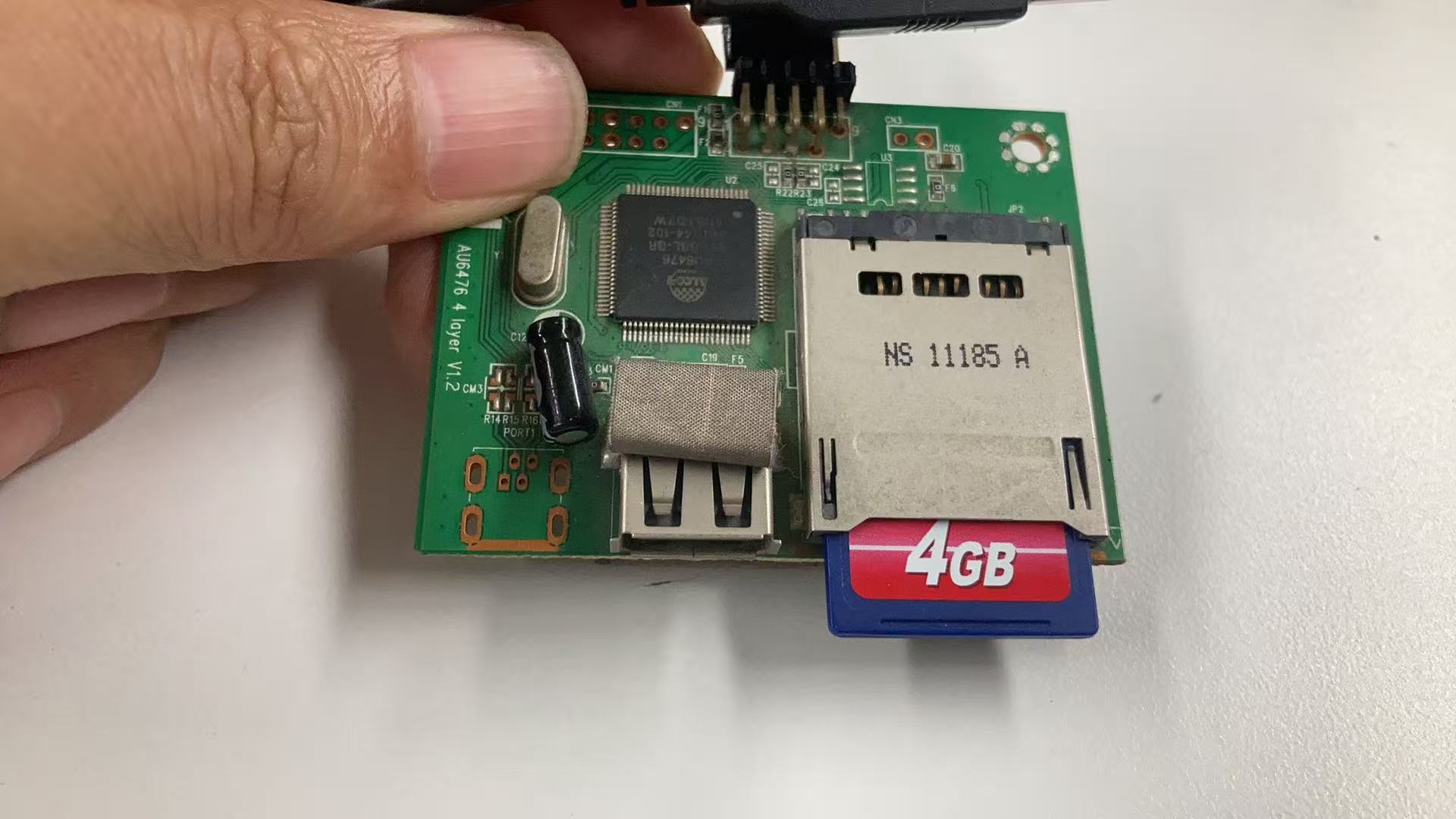

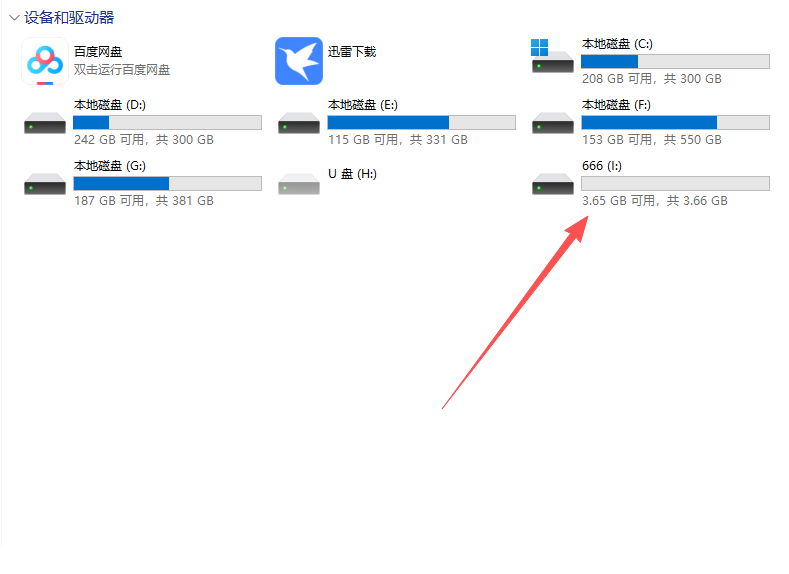

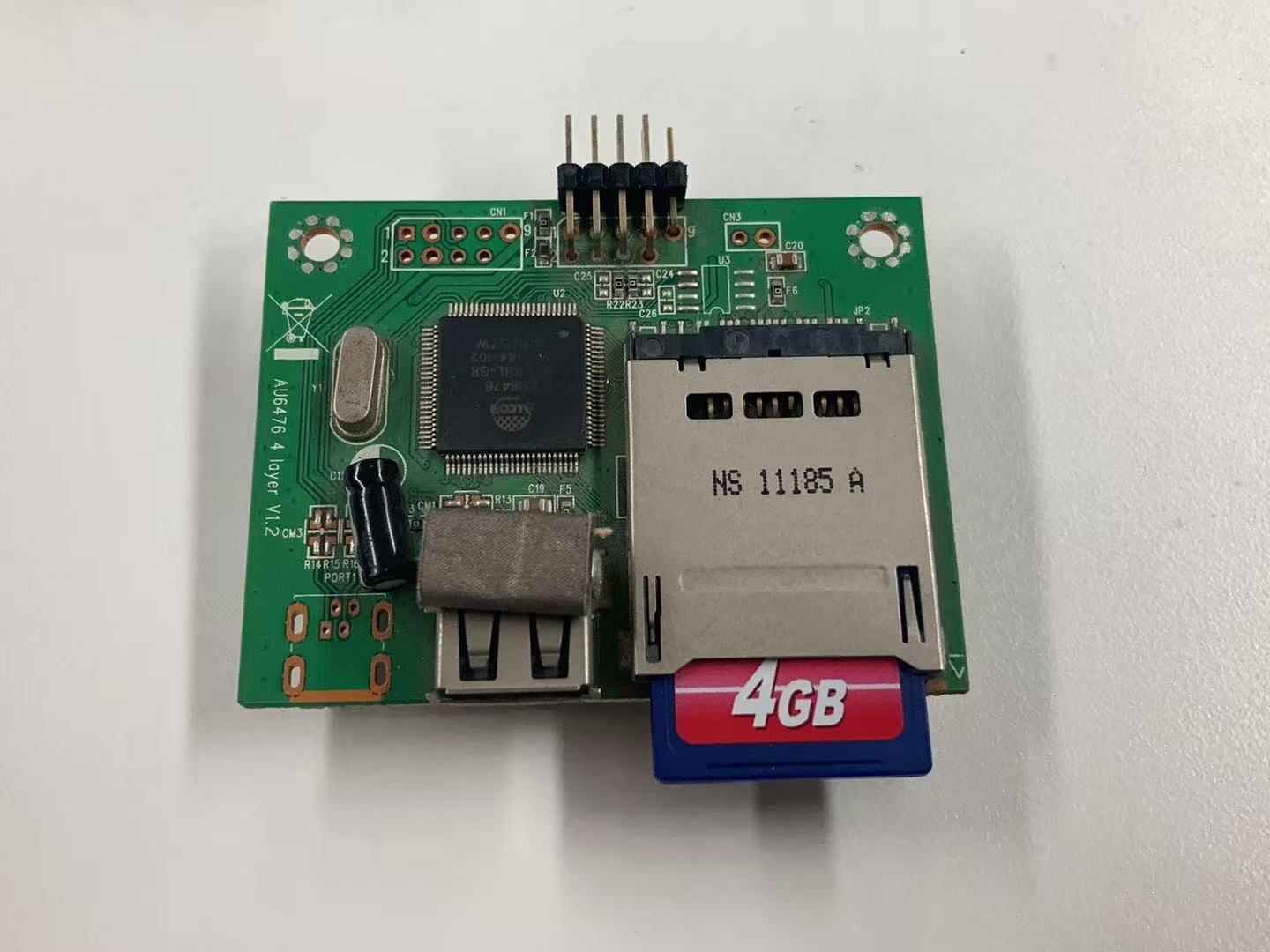

因为它本来是2个USB线序合到一块的九针插头，所以我们用这个4针的USB线去接的话，需要测试是哪个USB控制的读卡器，哪个USB控制的USB转接头，上下两排测一下就知道啦（+ - 做好标记，别插反了）。找了一个4G的SD卡测试一下。没有问题，都识别出来了。
