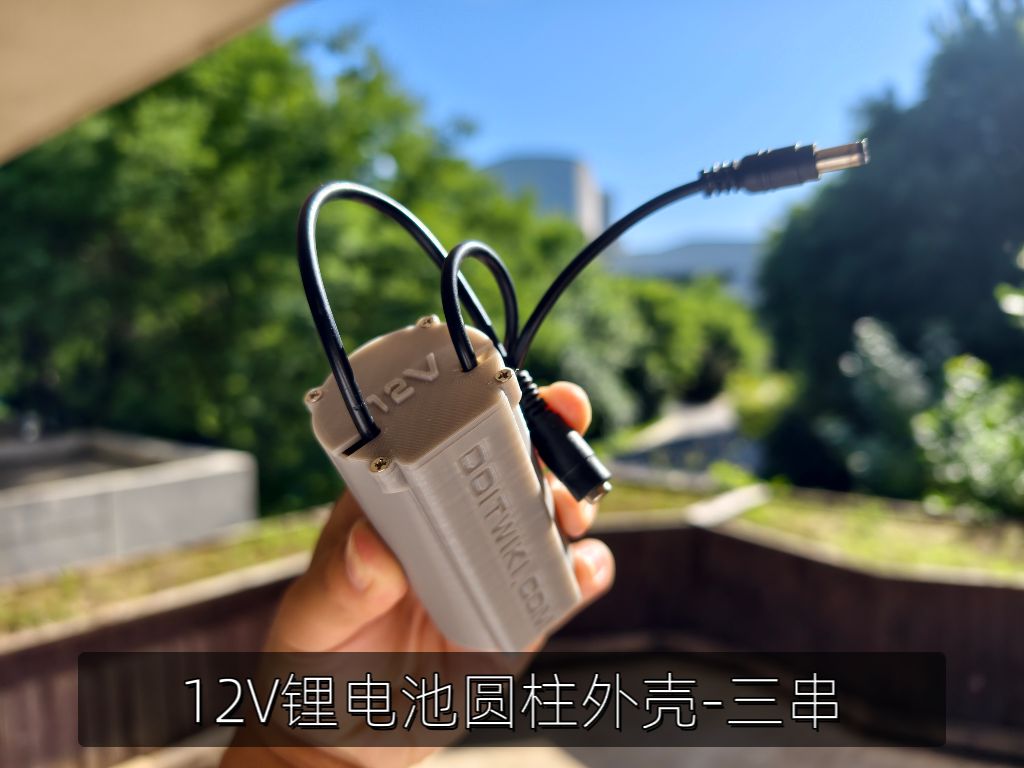

12锂三串电池圆柱外壳3D打印

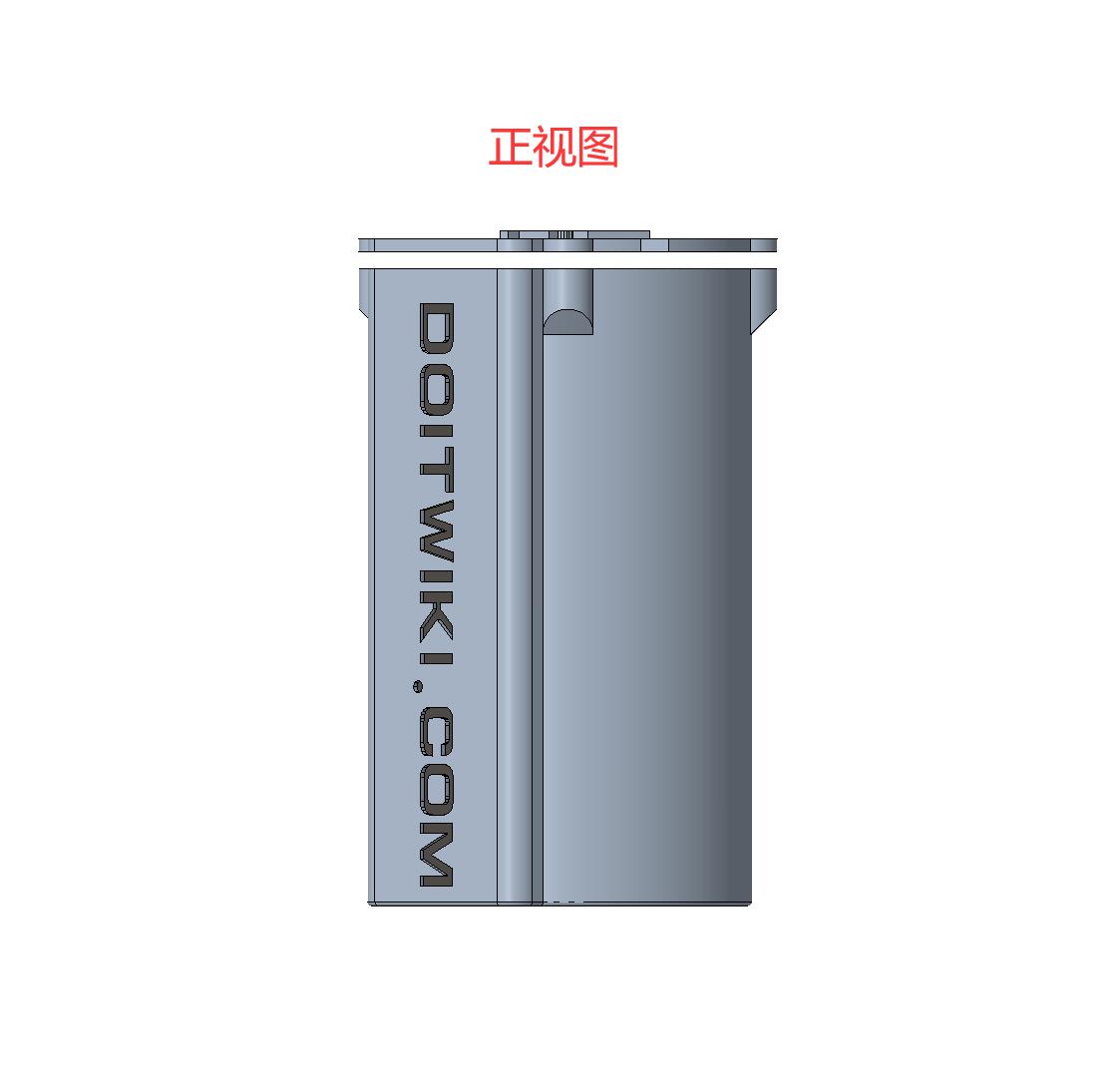

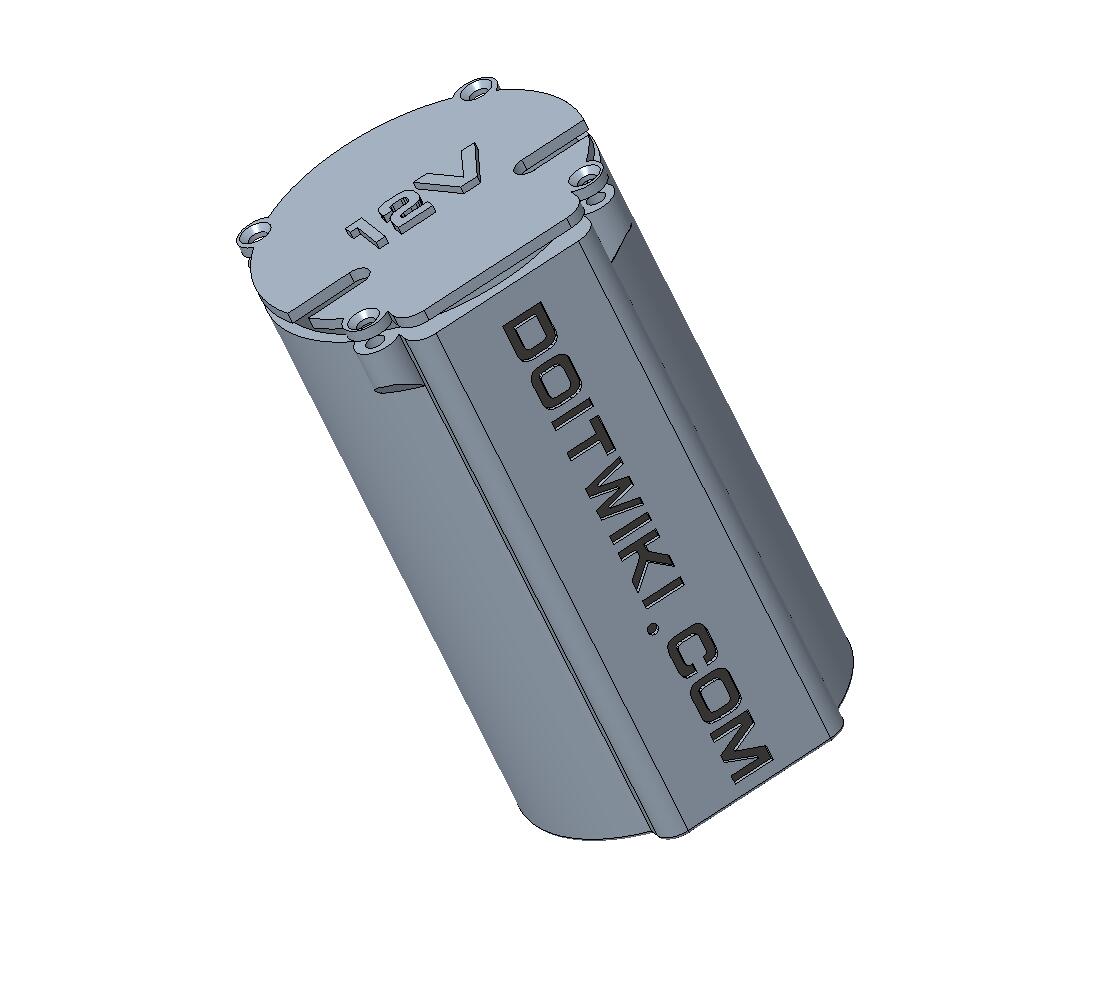

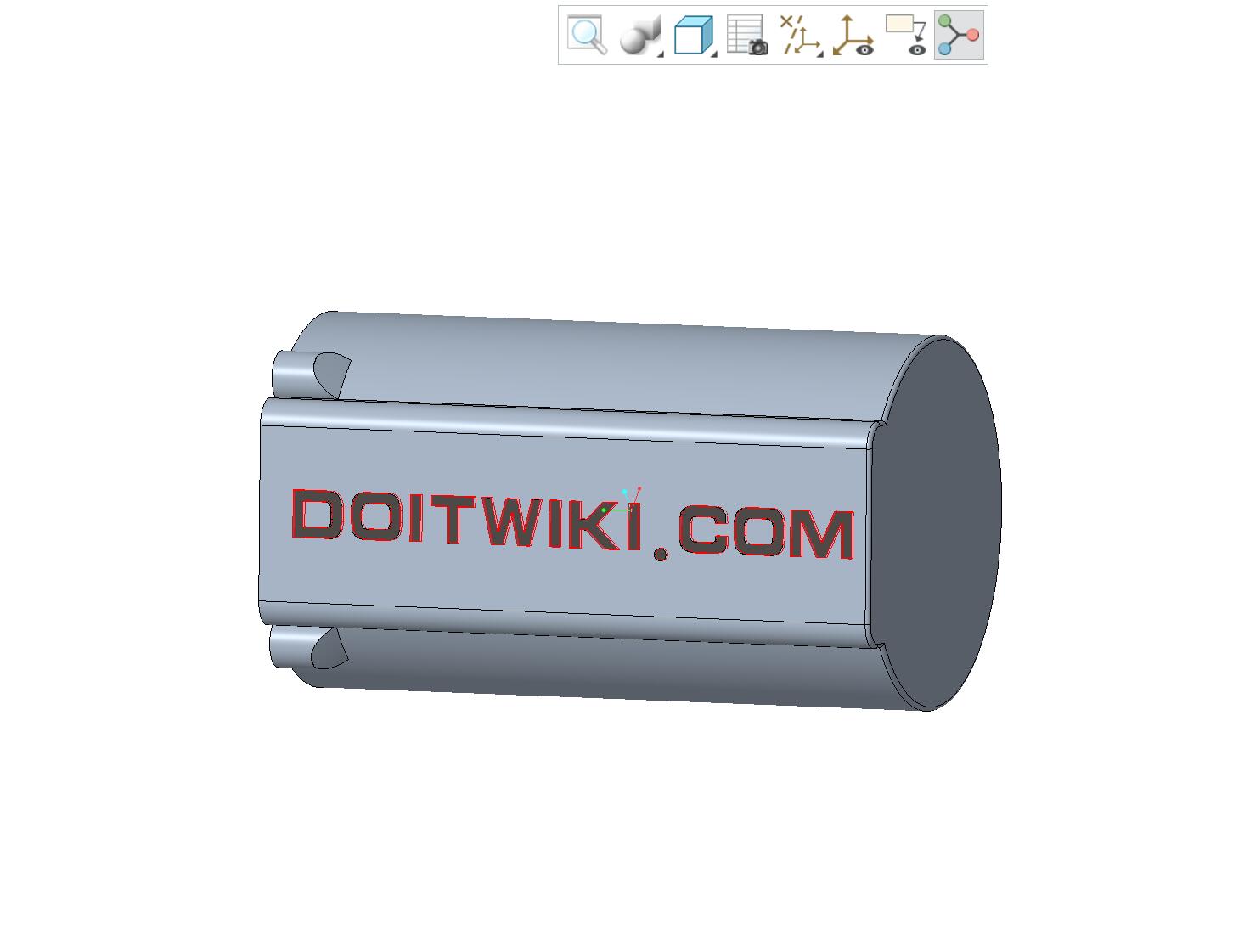

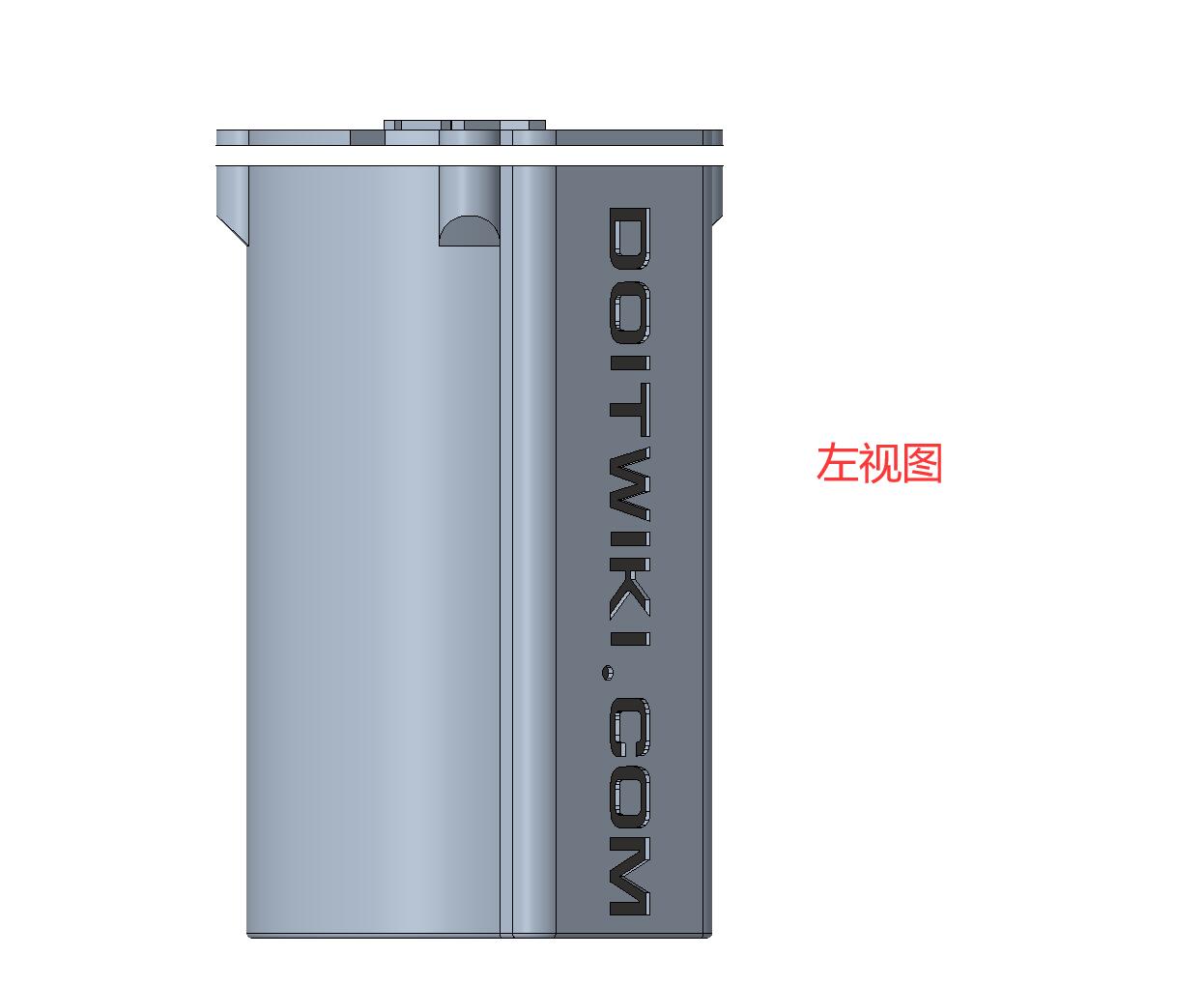

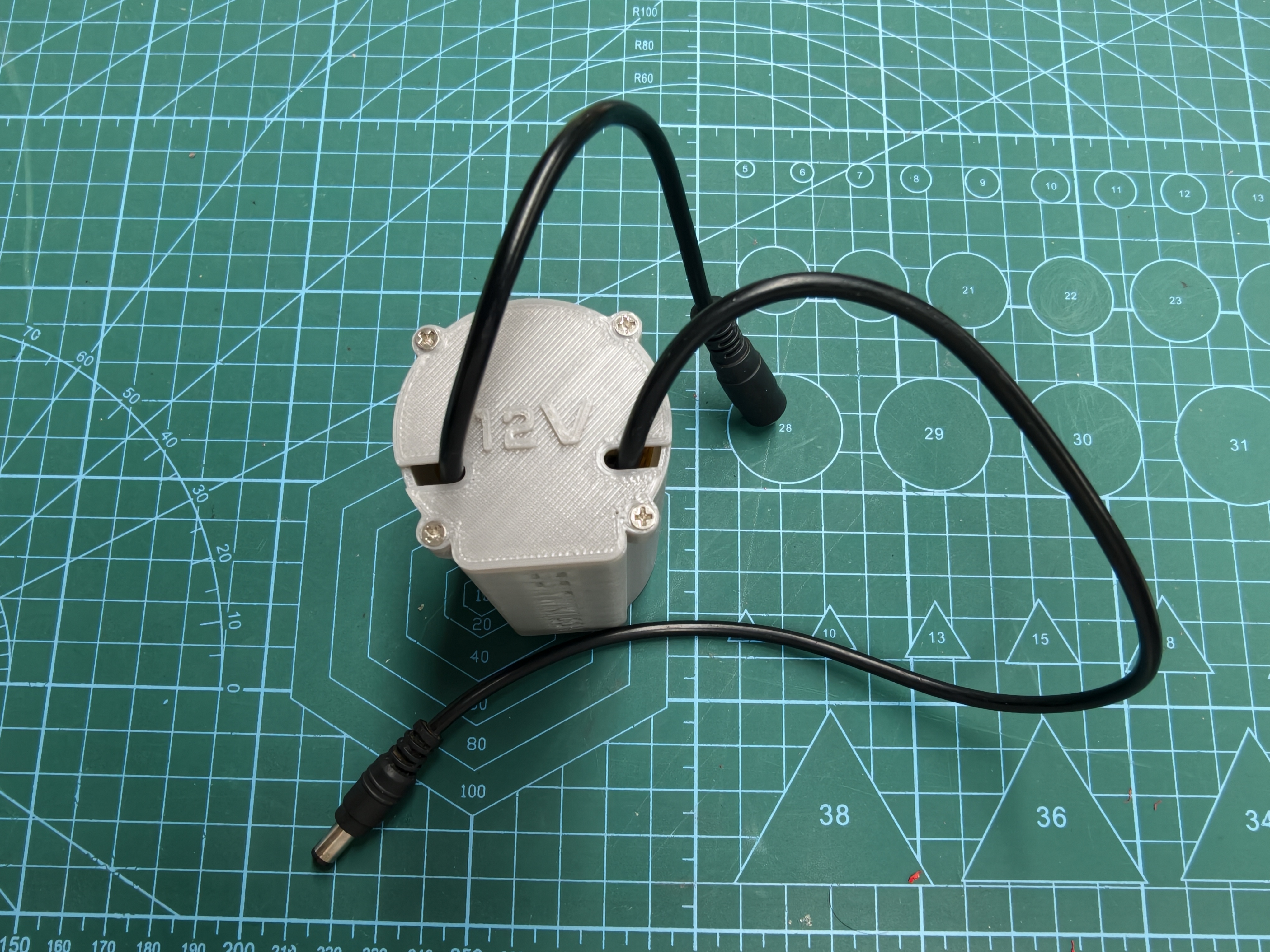

本次项目的最终图纸

注意，图纸是作者先建模打印测试好后，再来分步骤说明的，因此全过程的参数可以直接用。

附件为建模源文件，可下载编辑

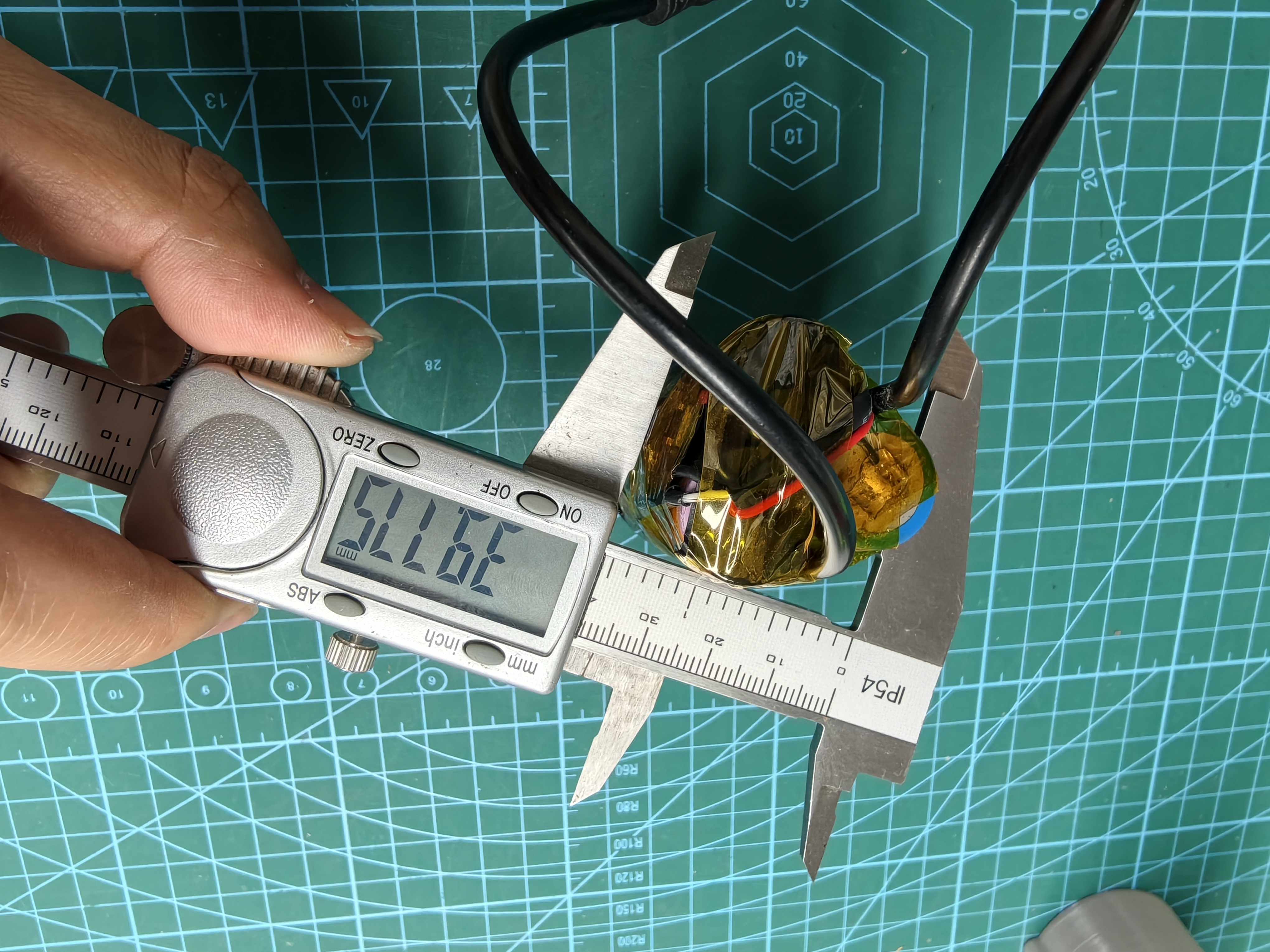

测量本电池的最大直径，确保能装进去

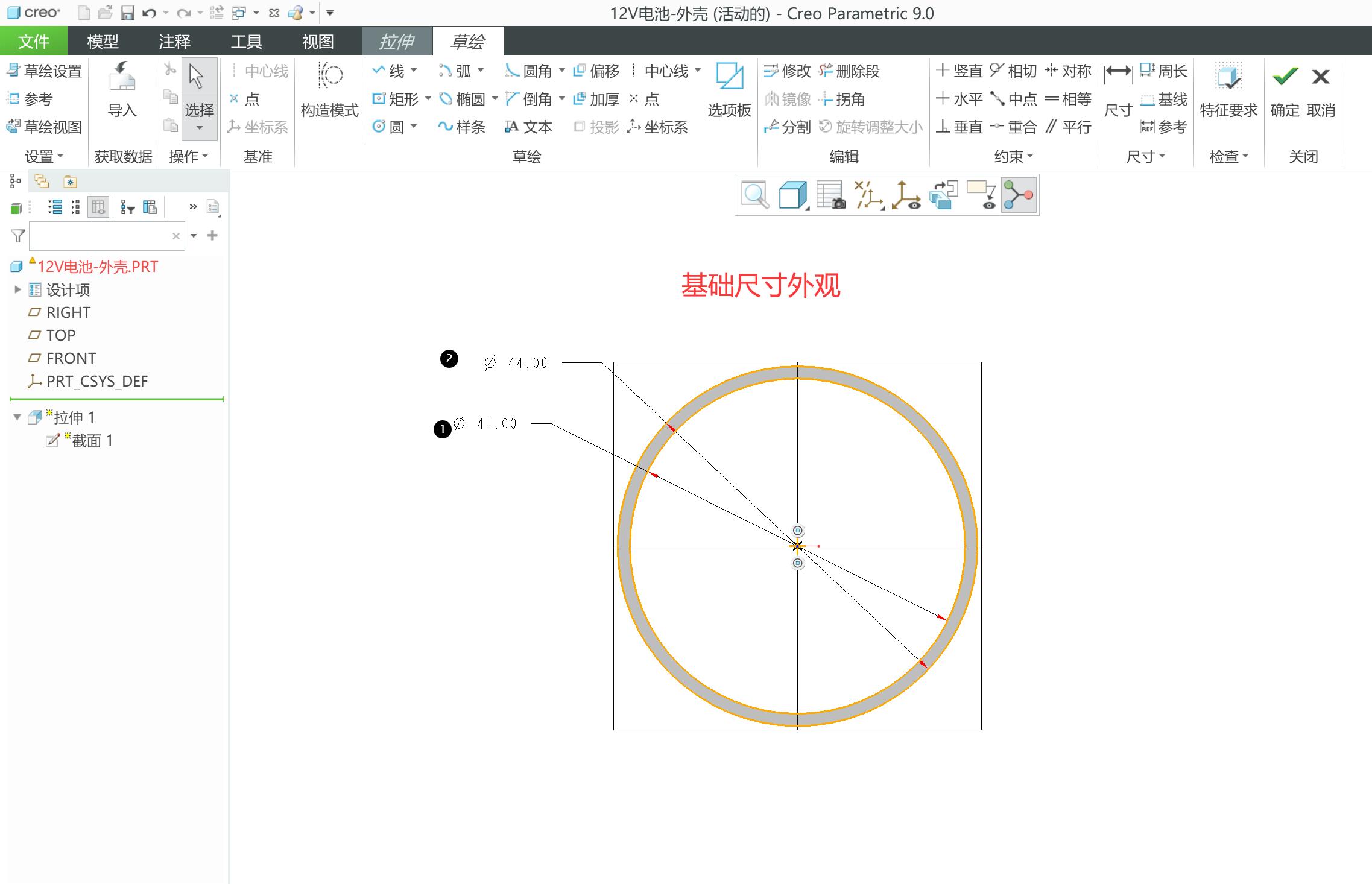

1. 草绘如图尺寸。根据实测数据，预留3D打印误差值

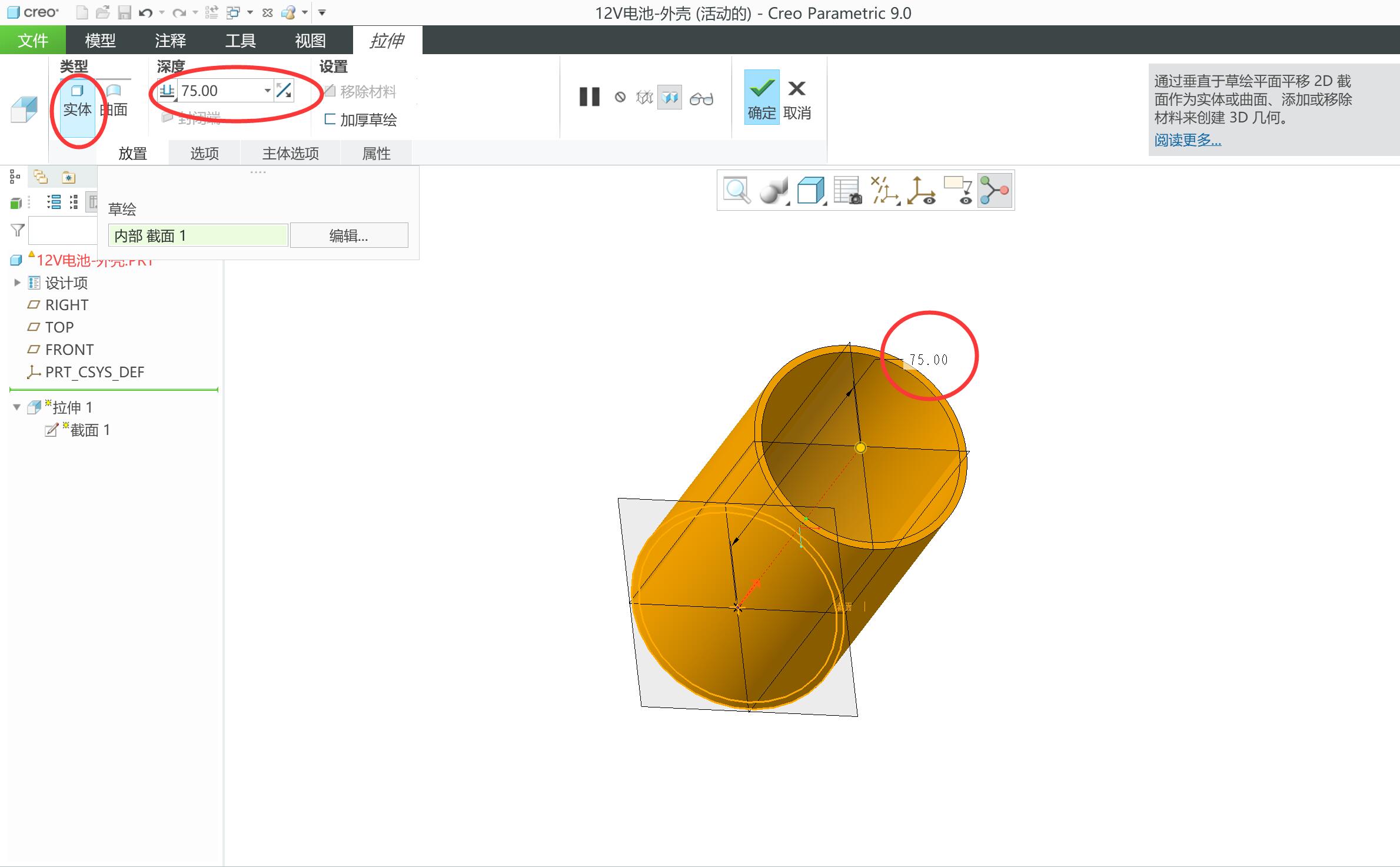

2. 拉伸高度为75mm

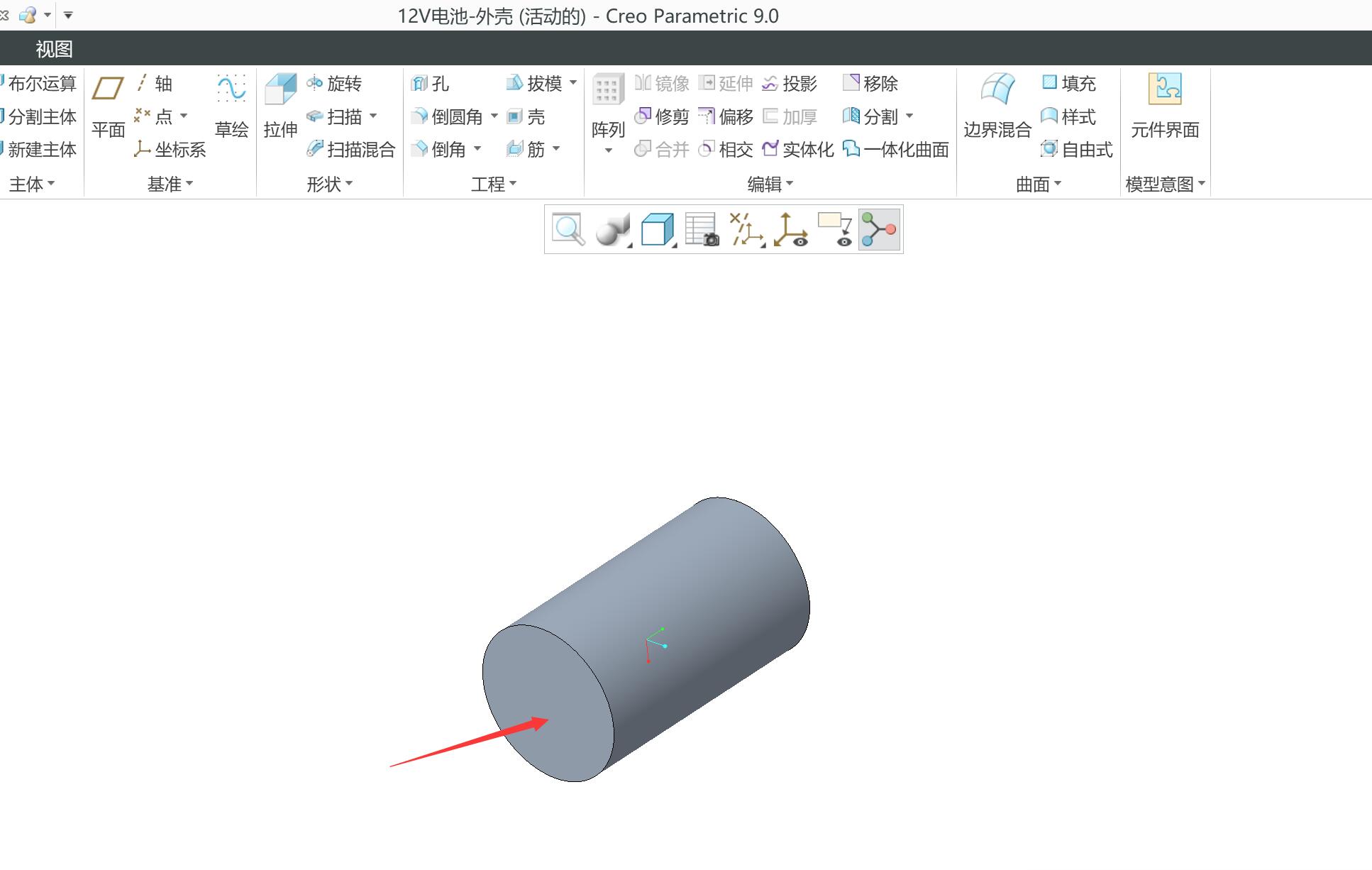

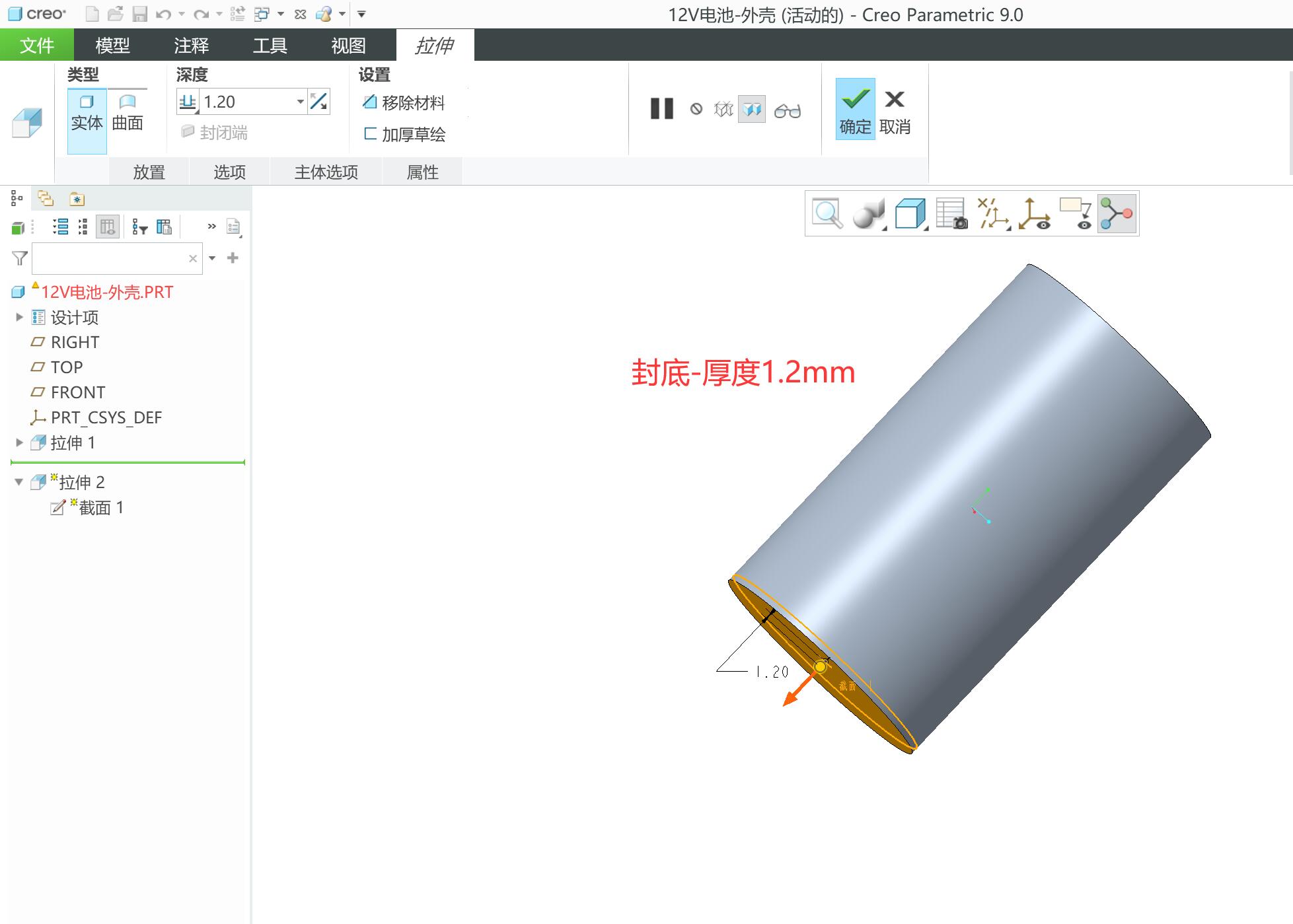

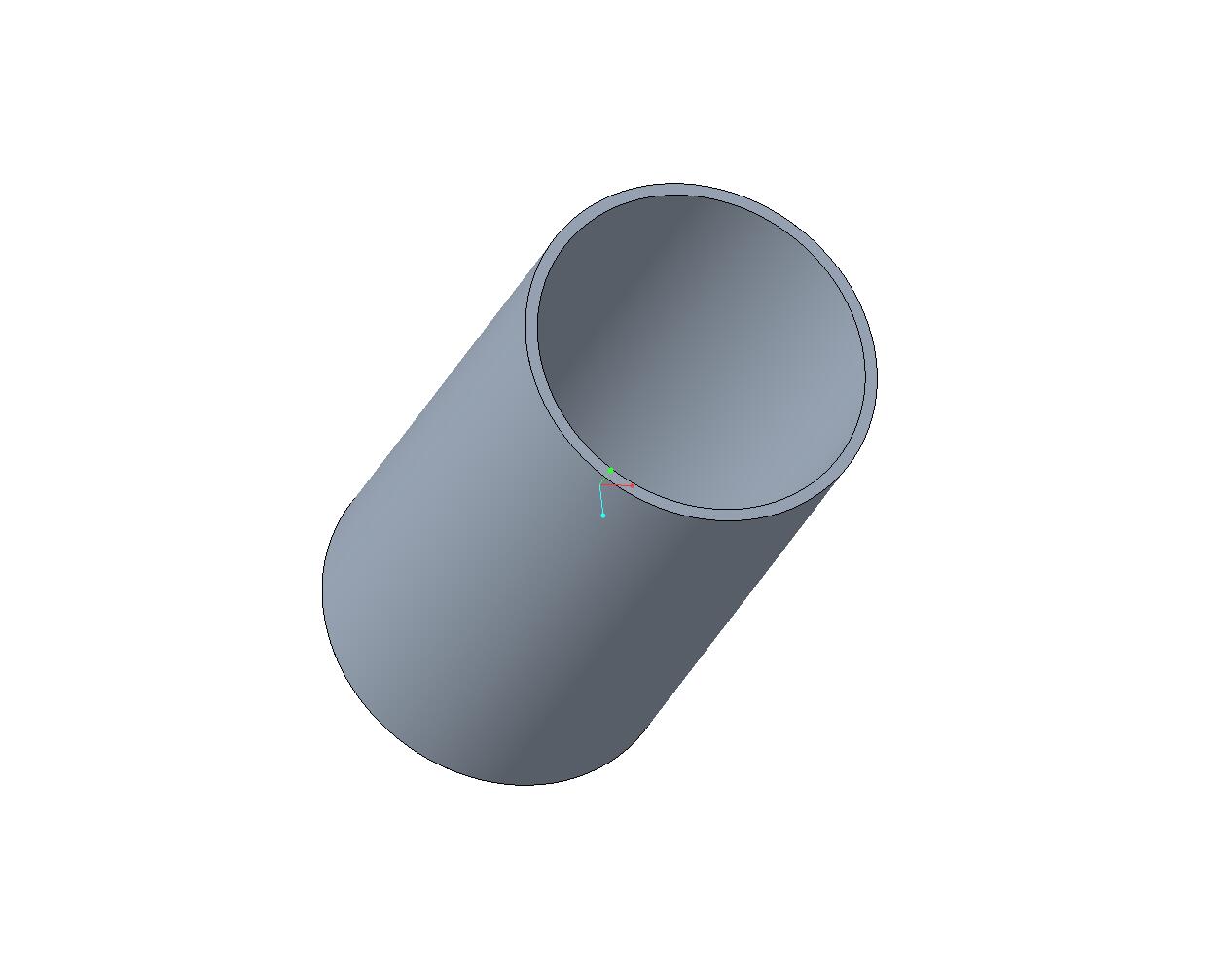

1. 以底面圆为参考，草绘圆，拉伸封底
2. 注意拉伸方向与第一步方向相反，因需保证净深度为75mm

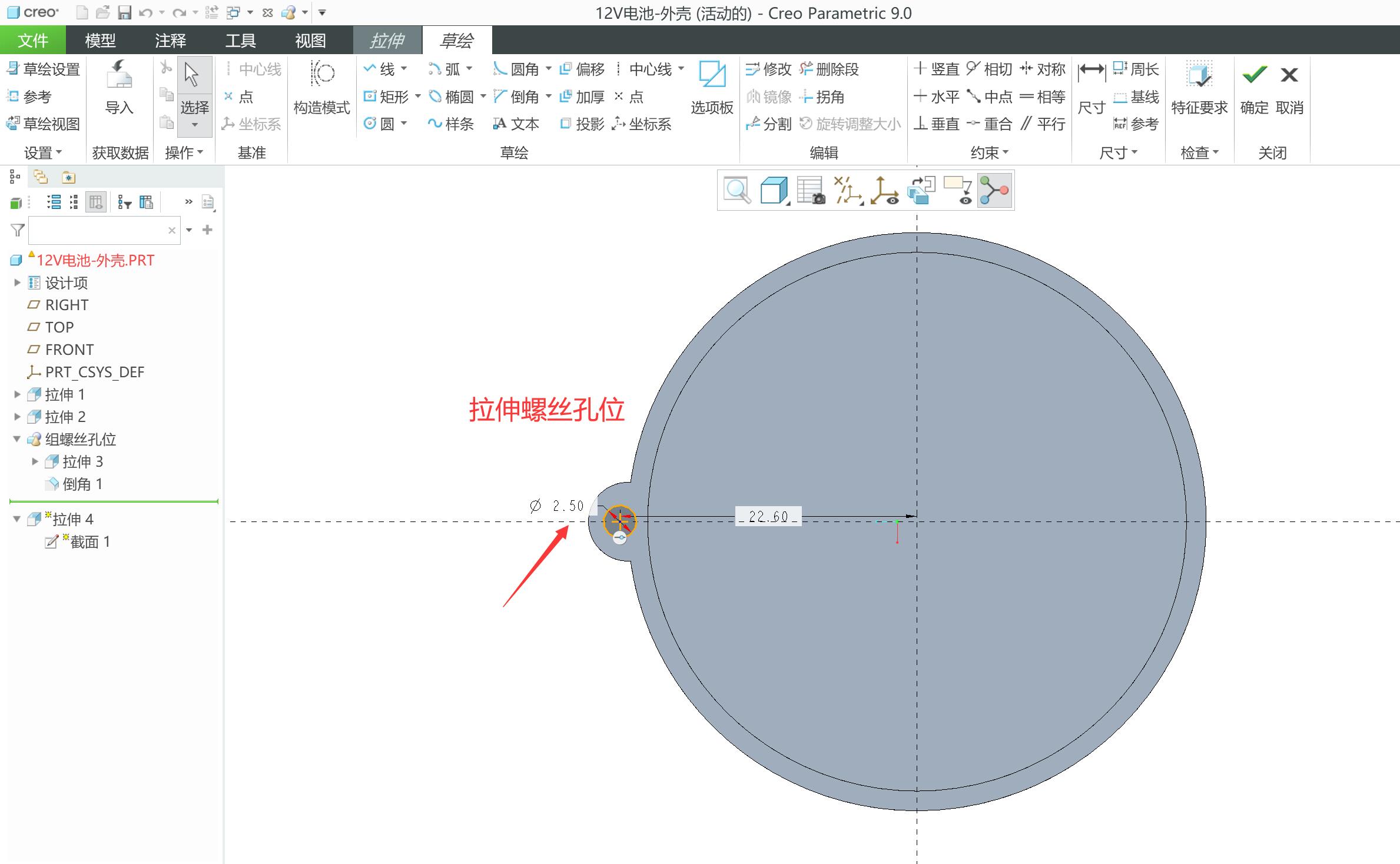

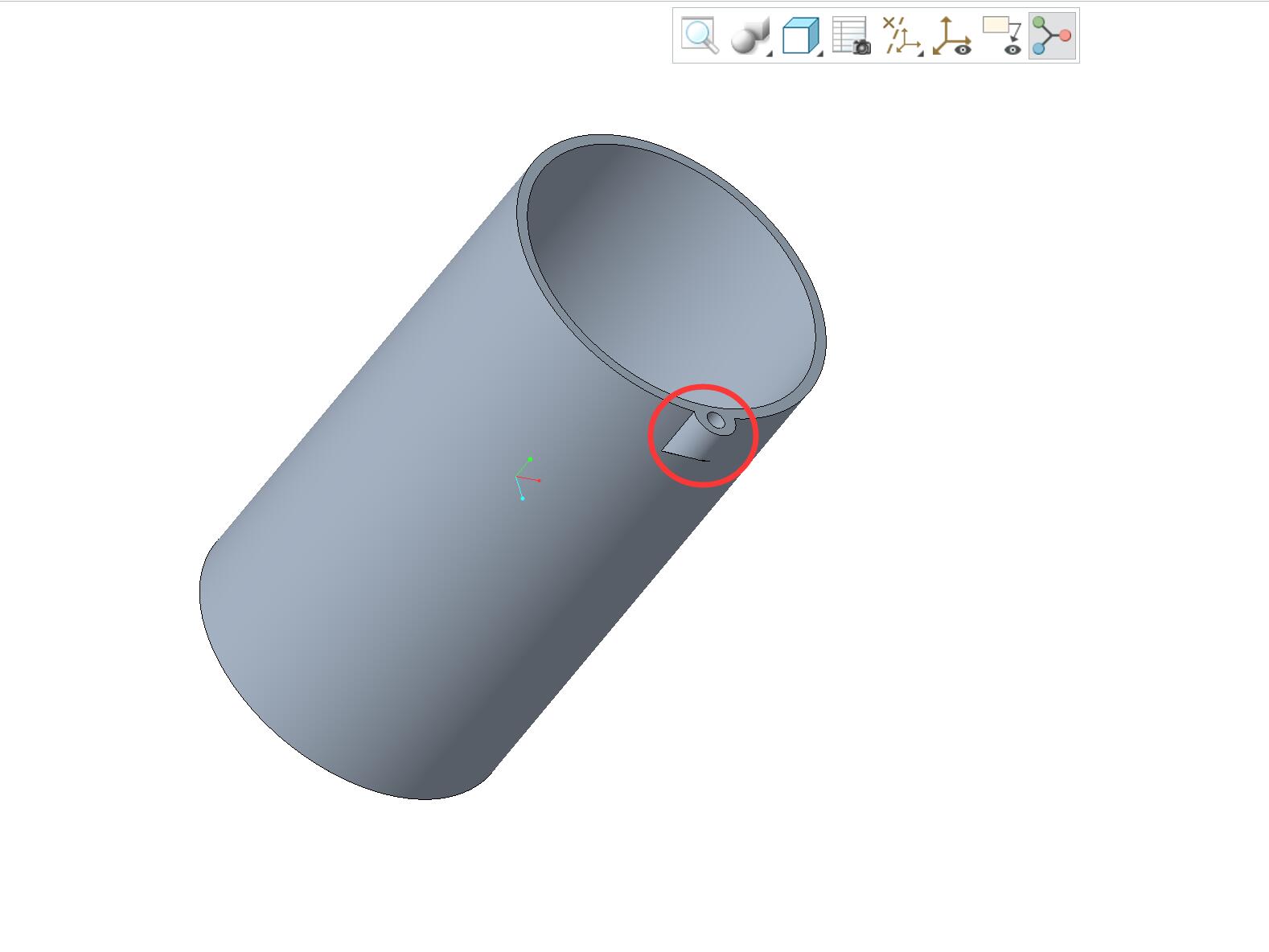

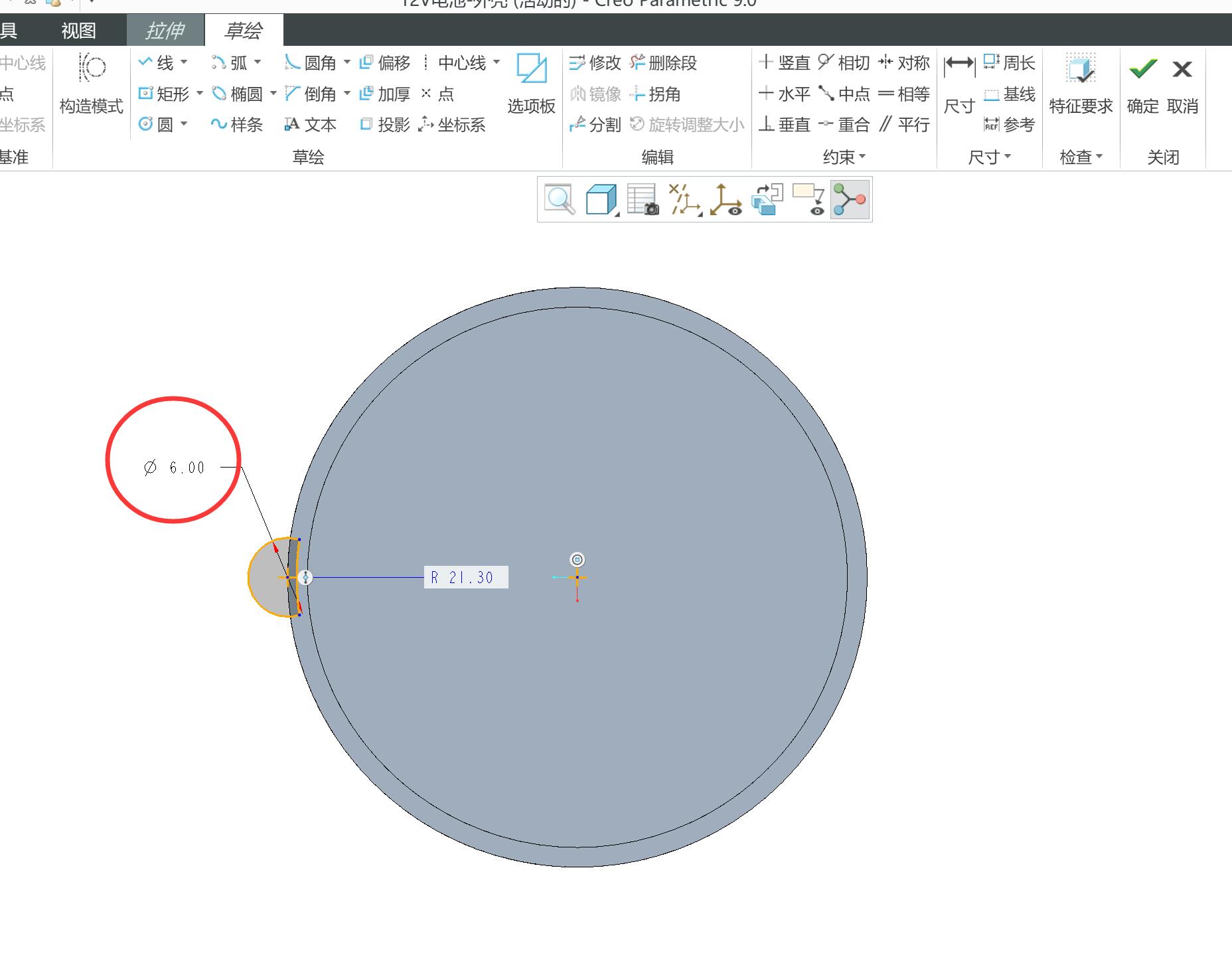

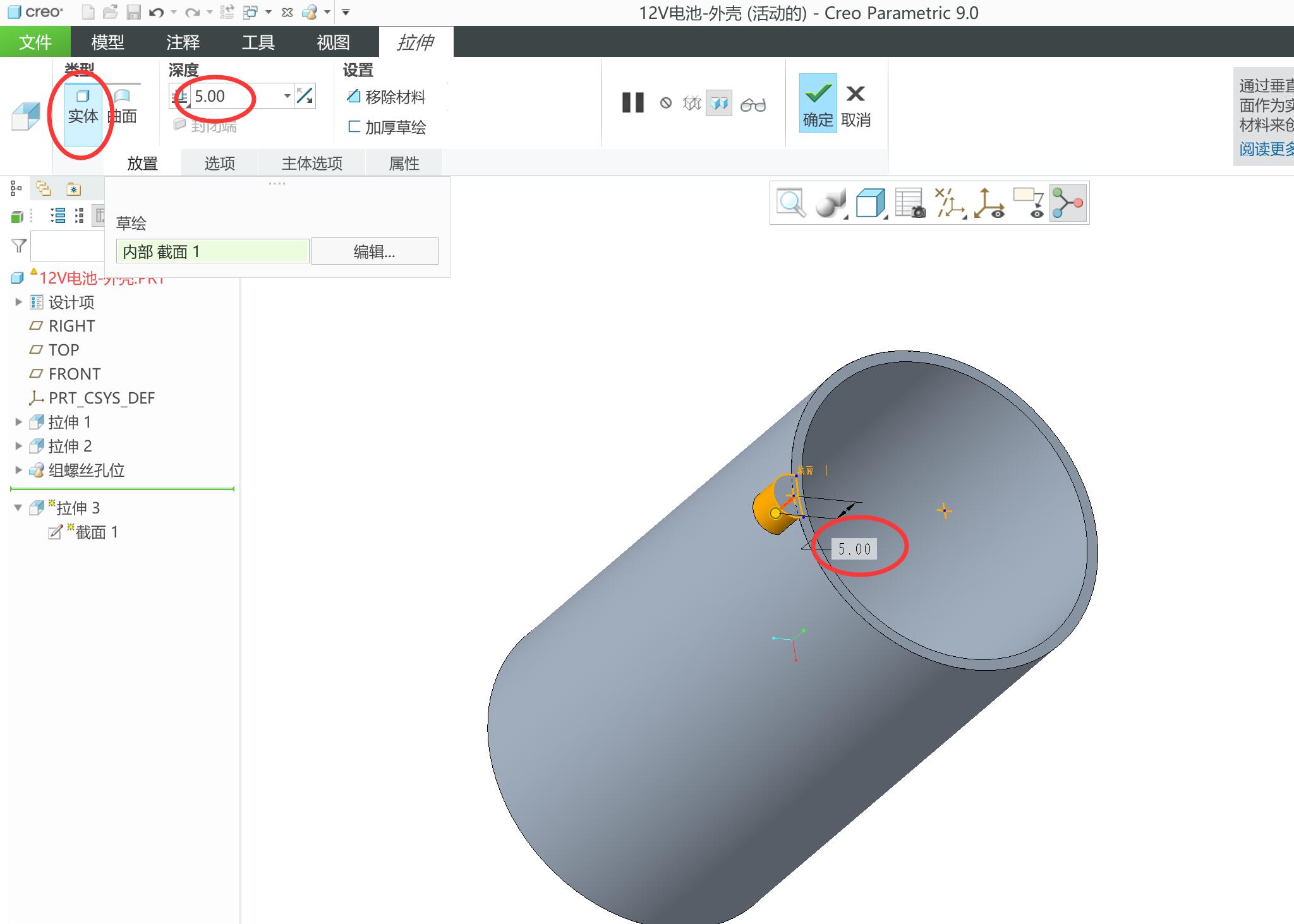

1. 选择圆柱的顶面，草绘如图尺寸
2. 拉伸高度为5mm

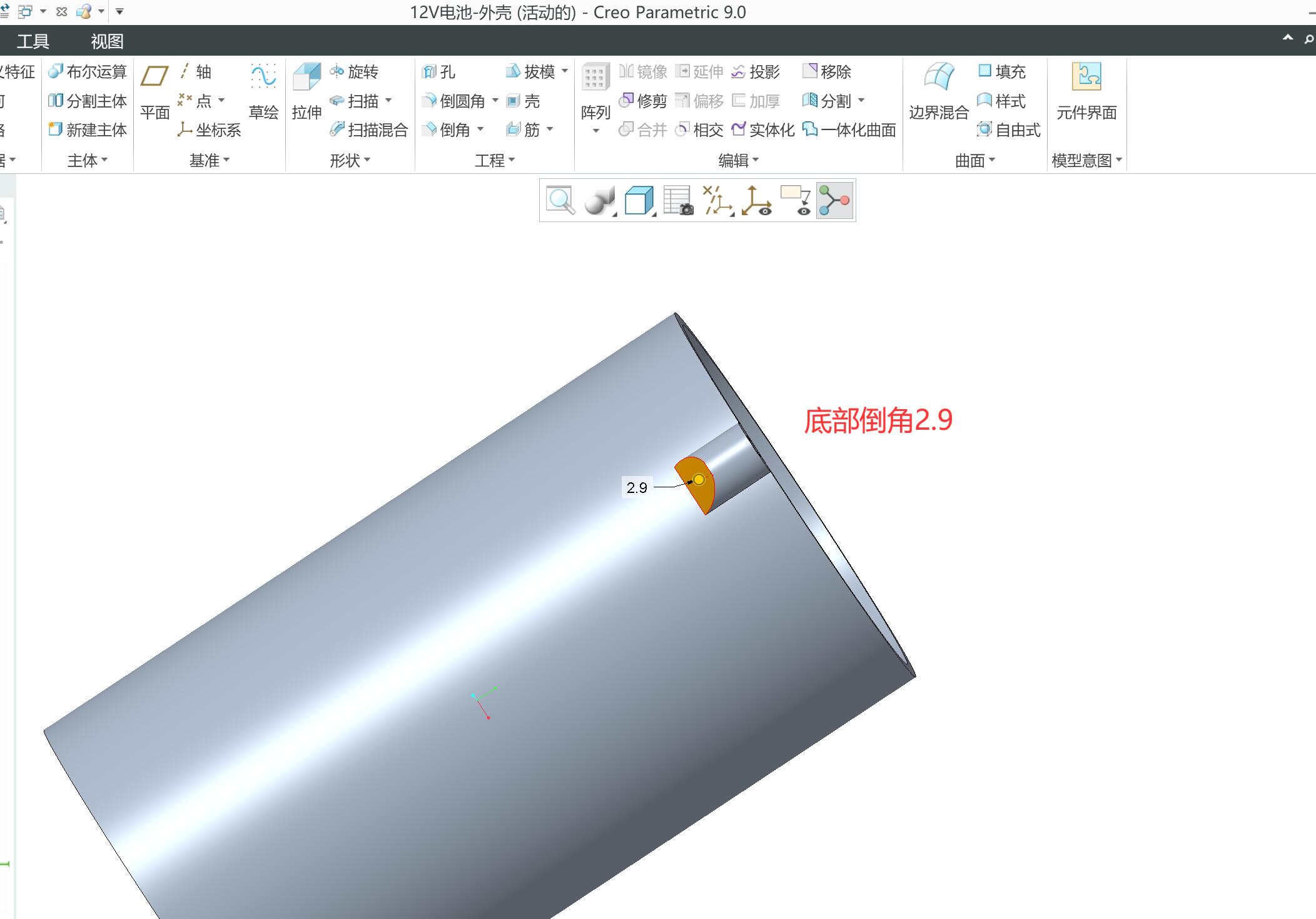

3. 底部倒角2.9

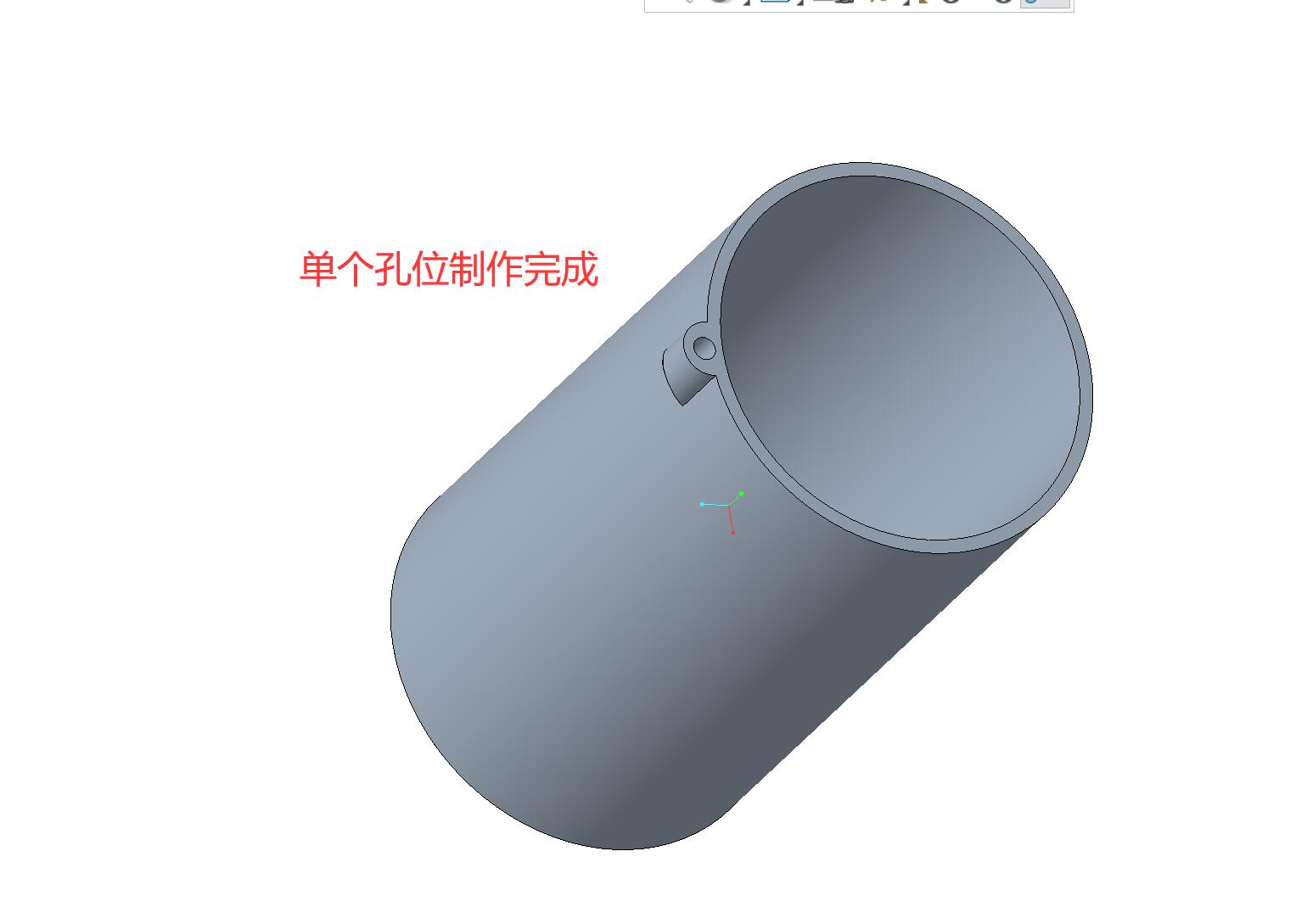

4. 单个孔位制作完成，将其步骤分为一组，准备阵列

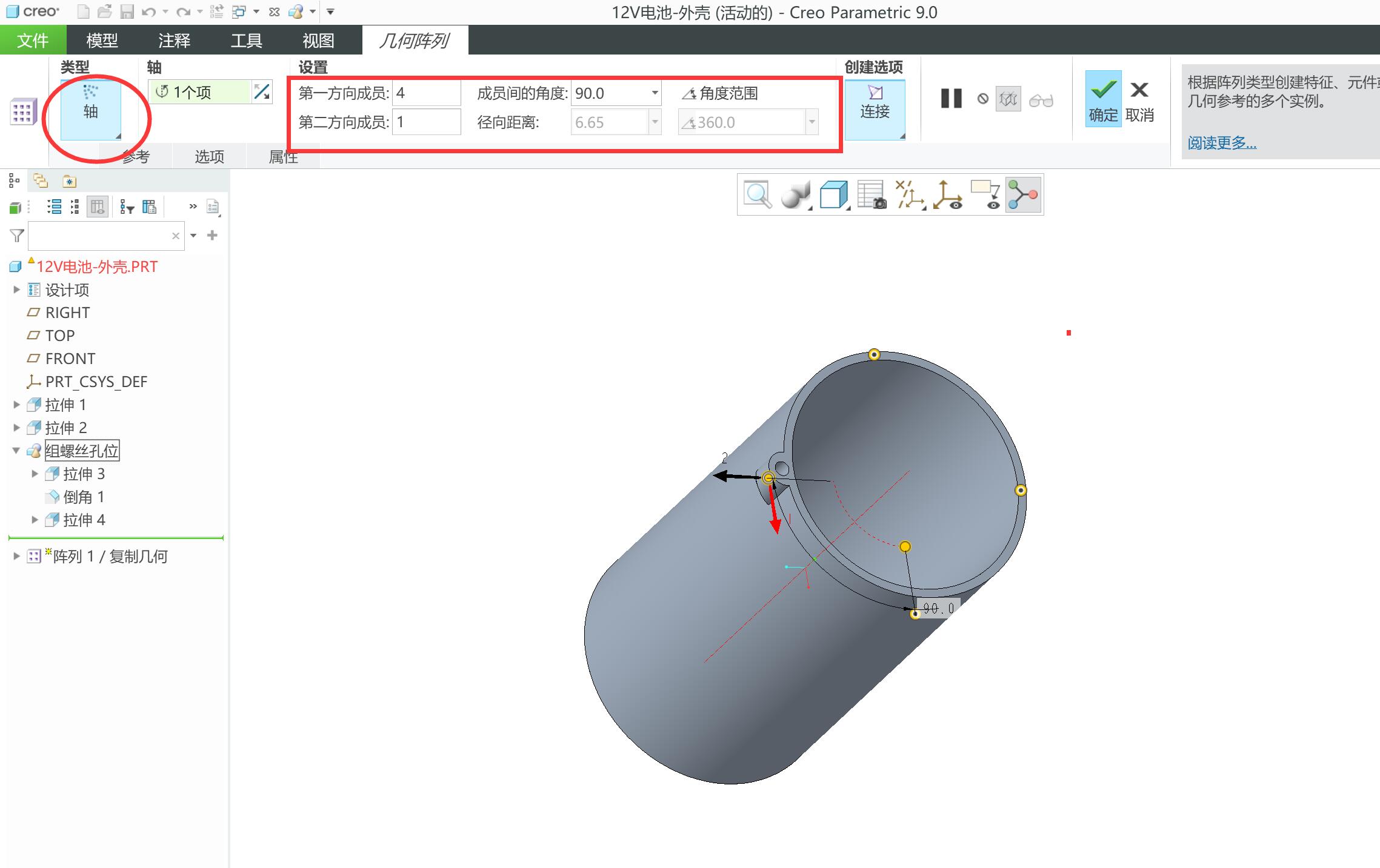

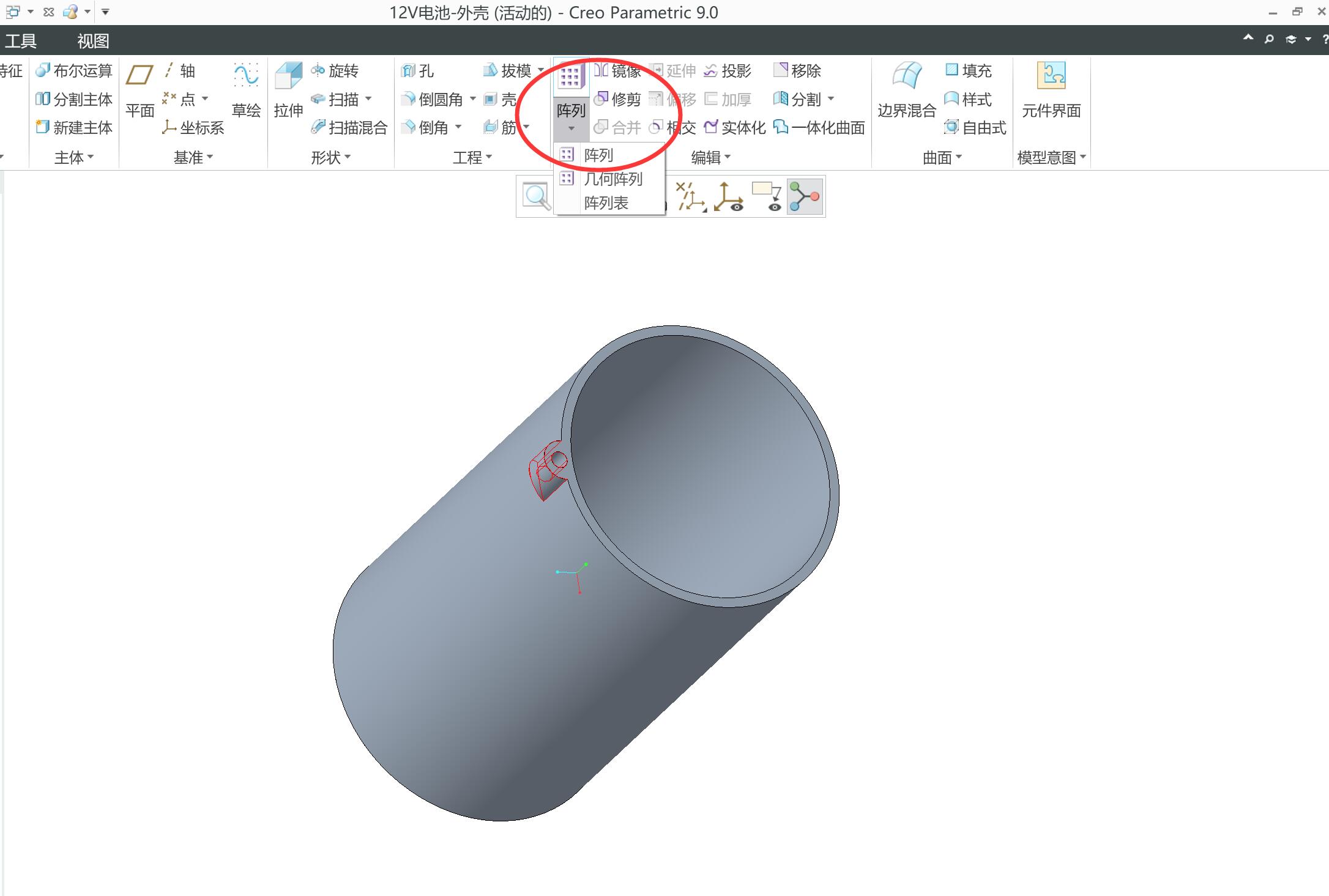

5. 选择阵列-轴阵列，具体参数如图

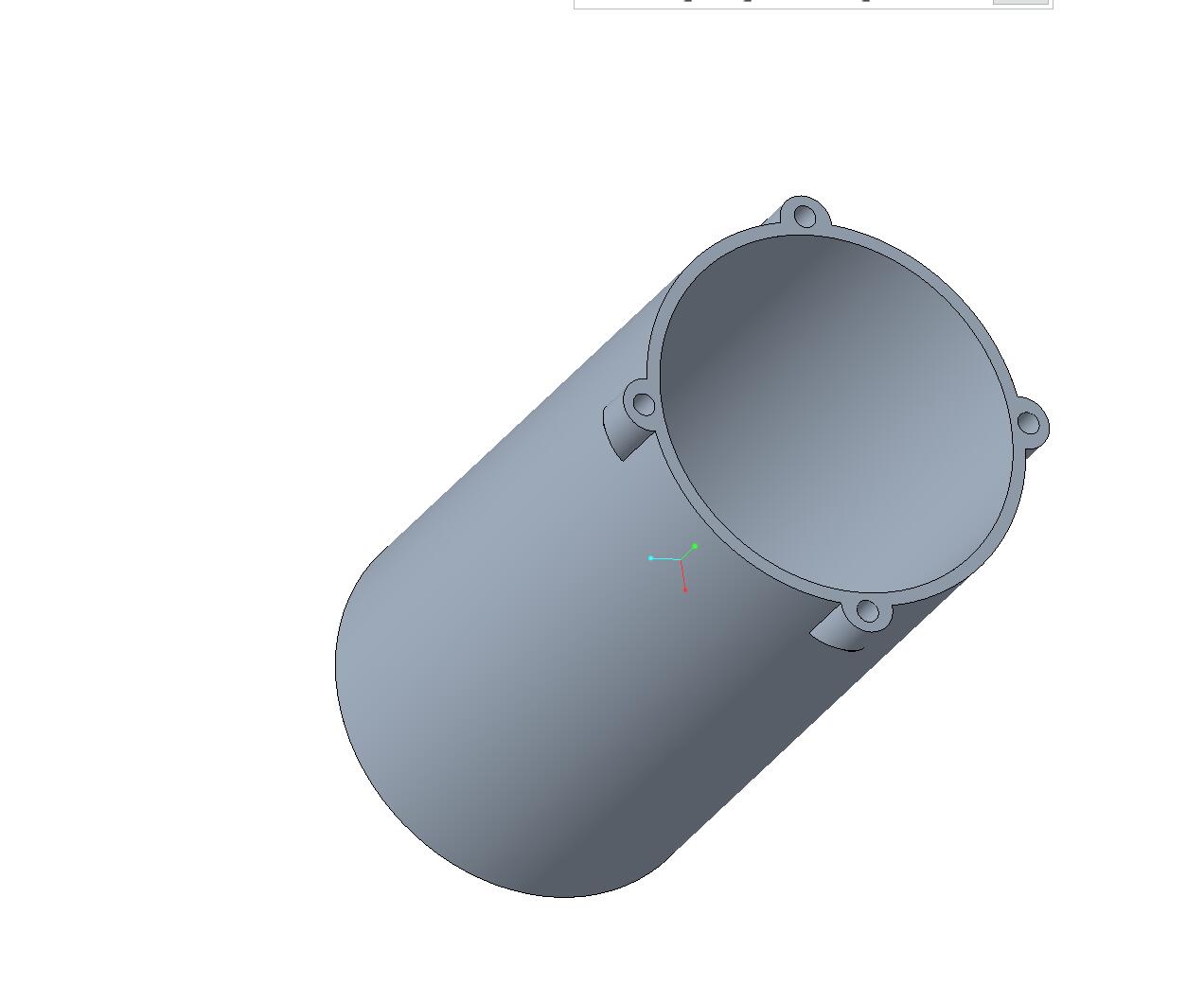

6. 最终阵列效果如图

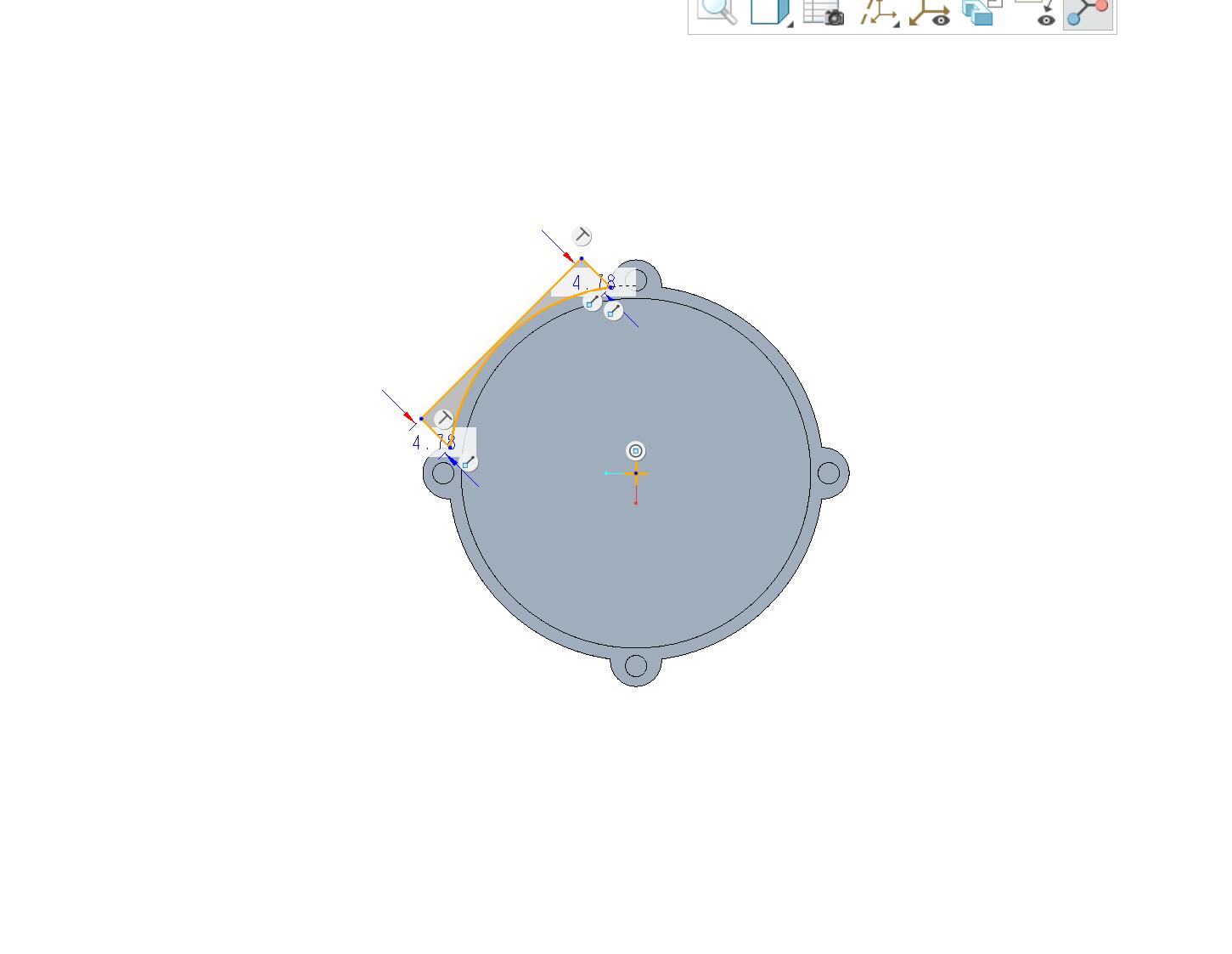

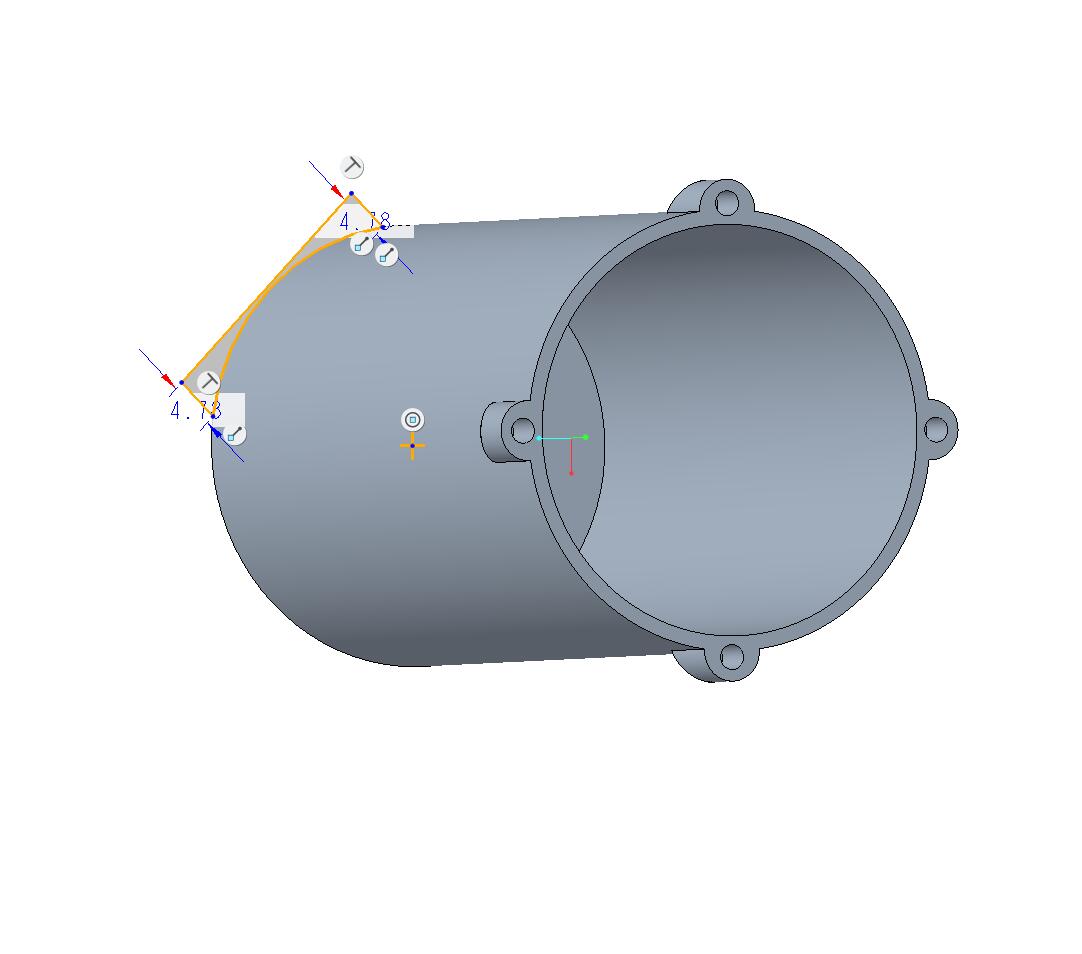

1. 草绘如图尺寸

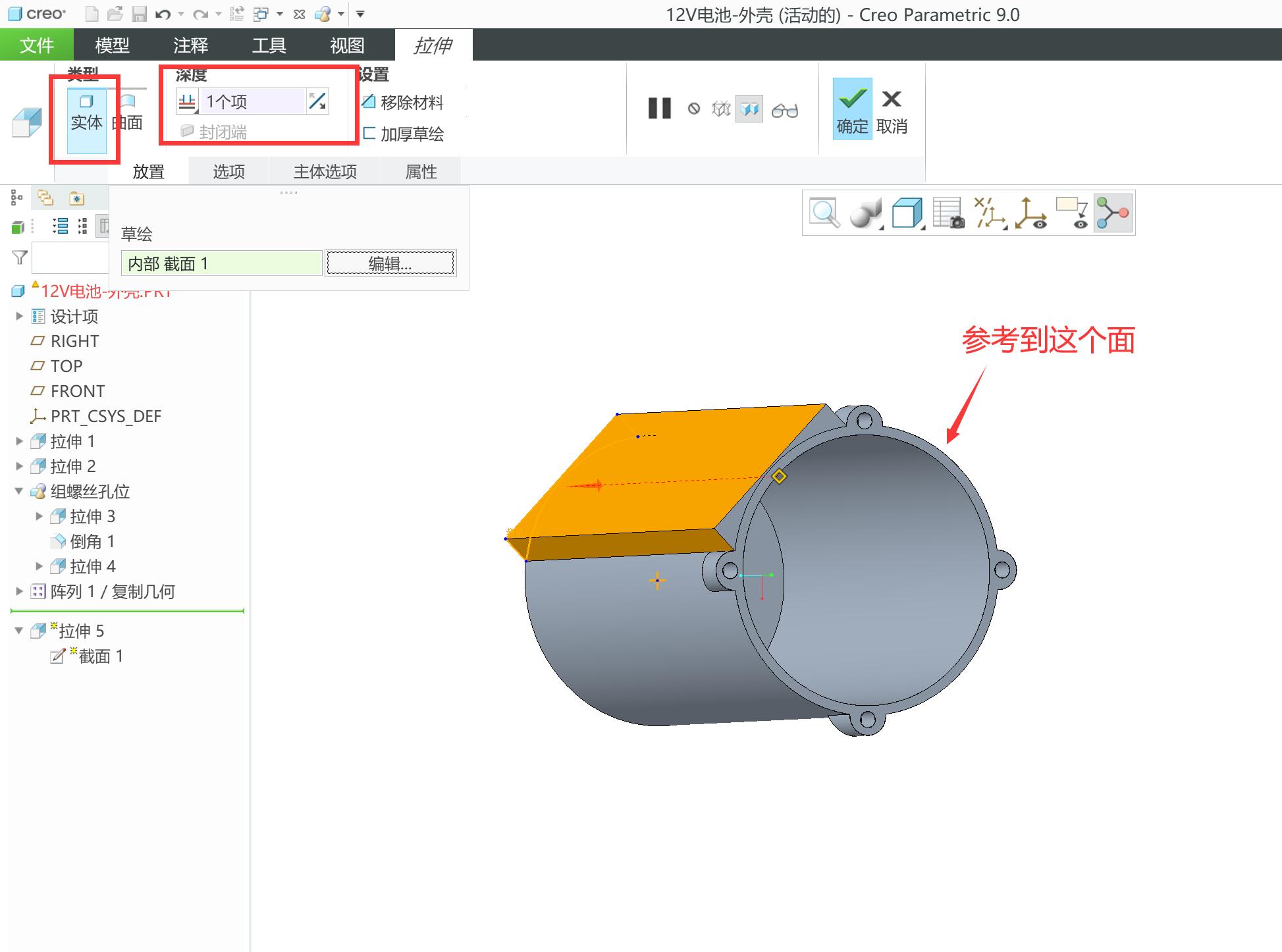

2. 拉伸高度，参考到圆柱管状的顶面

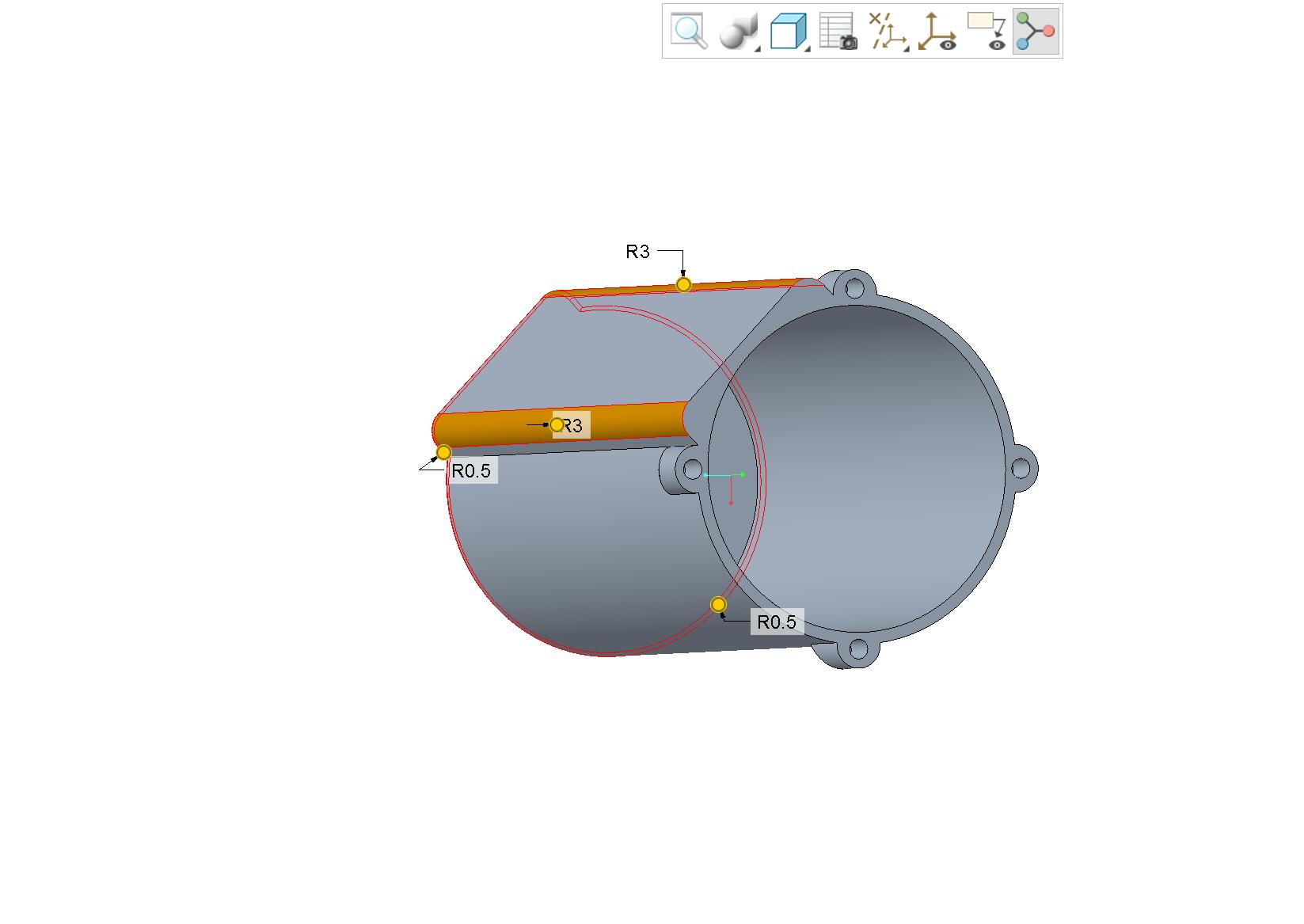

3. 最后边缘倒圆角即可

1. 制作logo文字，自定义即可

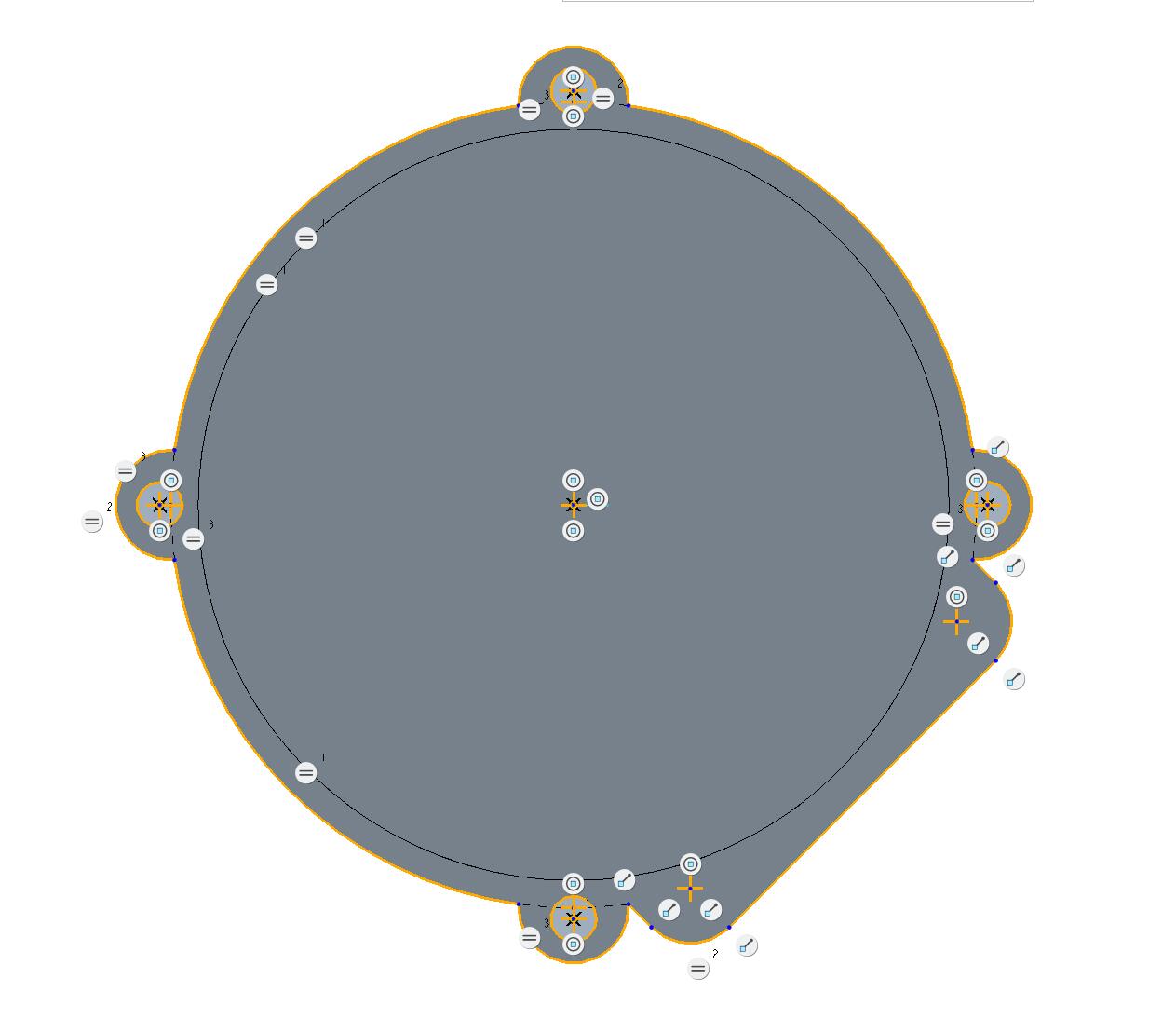

2. 参考圆柱管状，草绘顶盖边缘

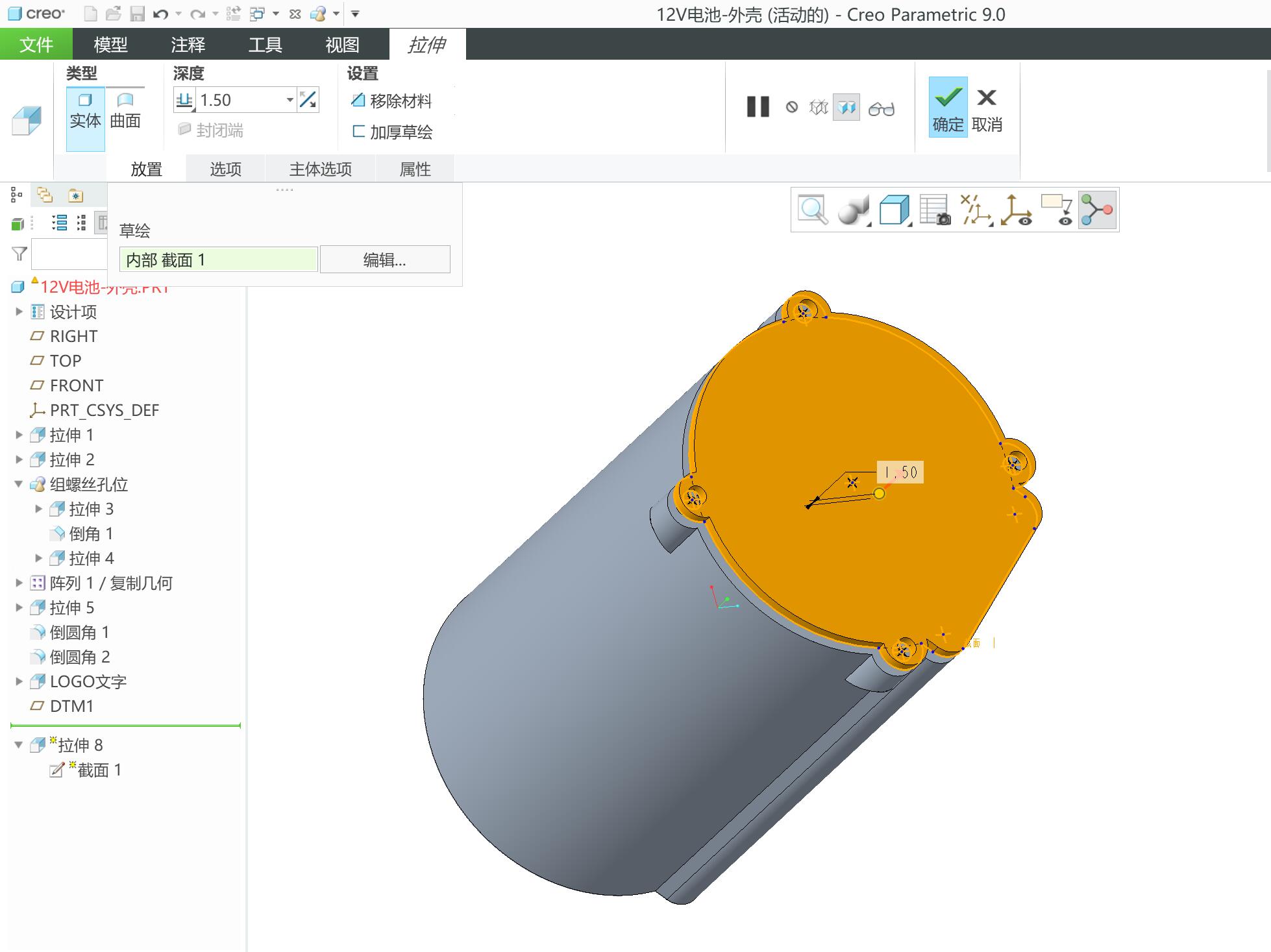

3. 此处拉伸厚度为1.5mm

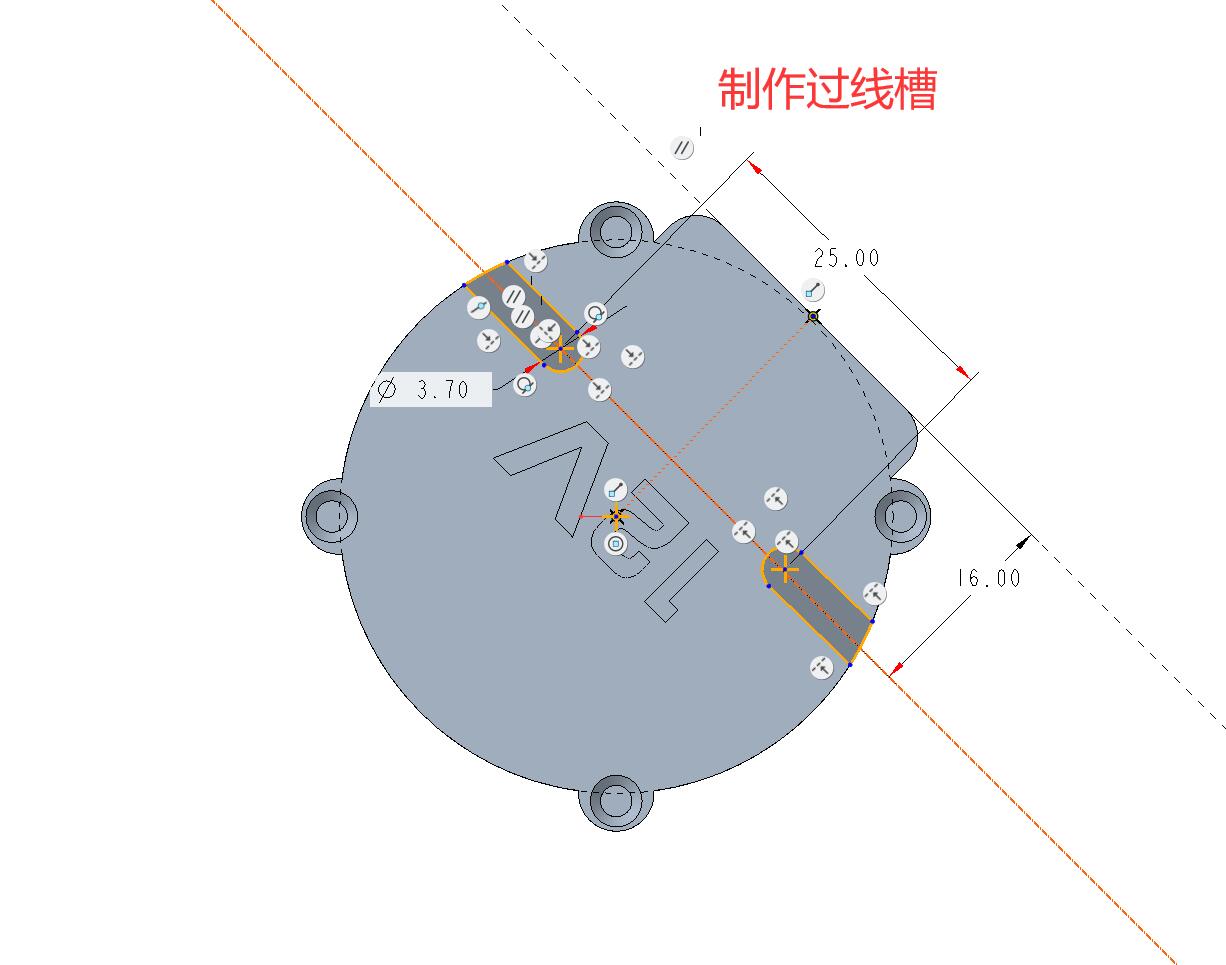

4. 在两侧面需要预留出来电池充电线、输出线的槽位，此步骤需要测量自己实物线的直径，思路逻辑不变
5. 在顶面拉伸12V字样

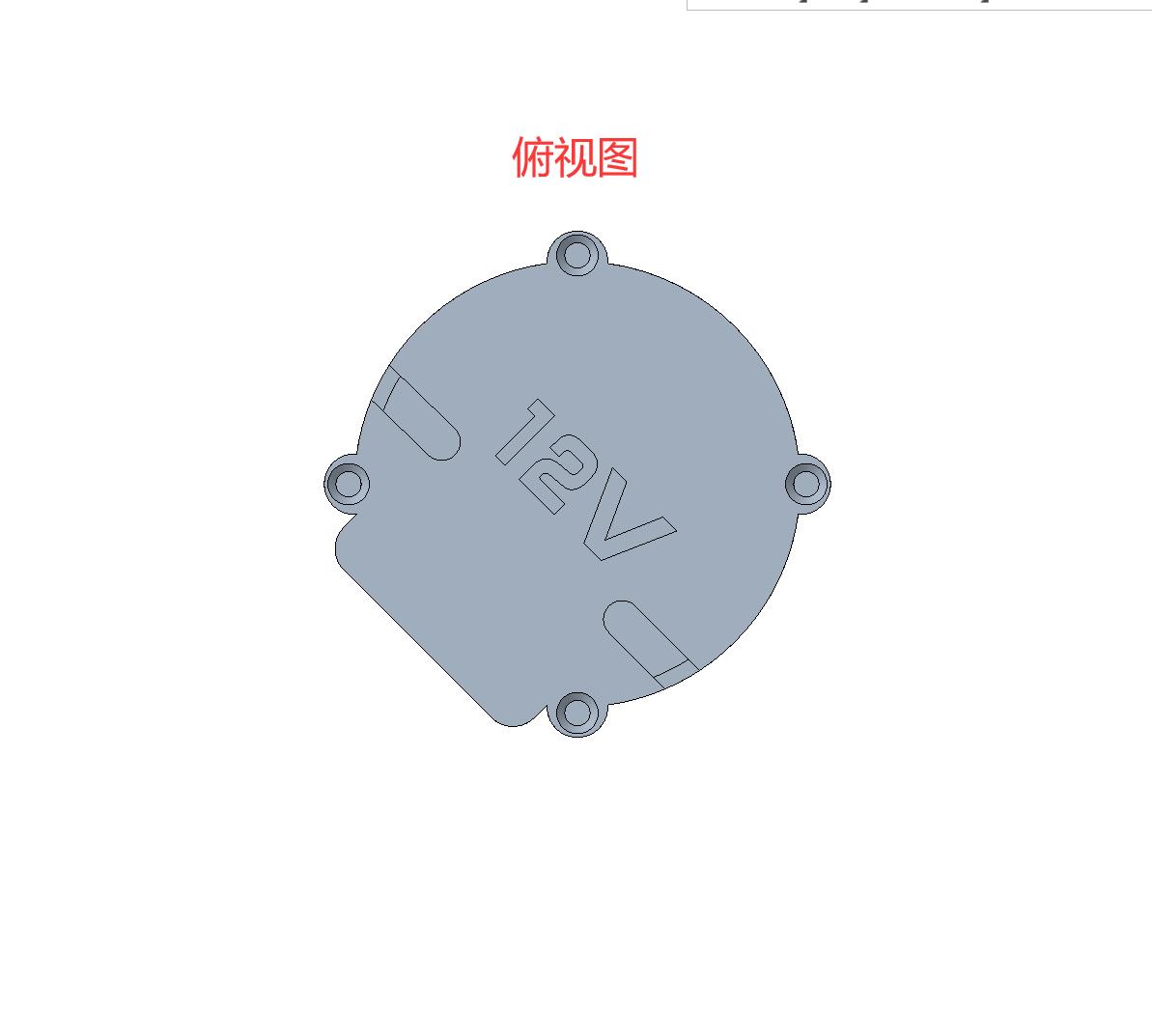

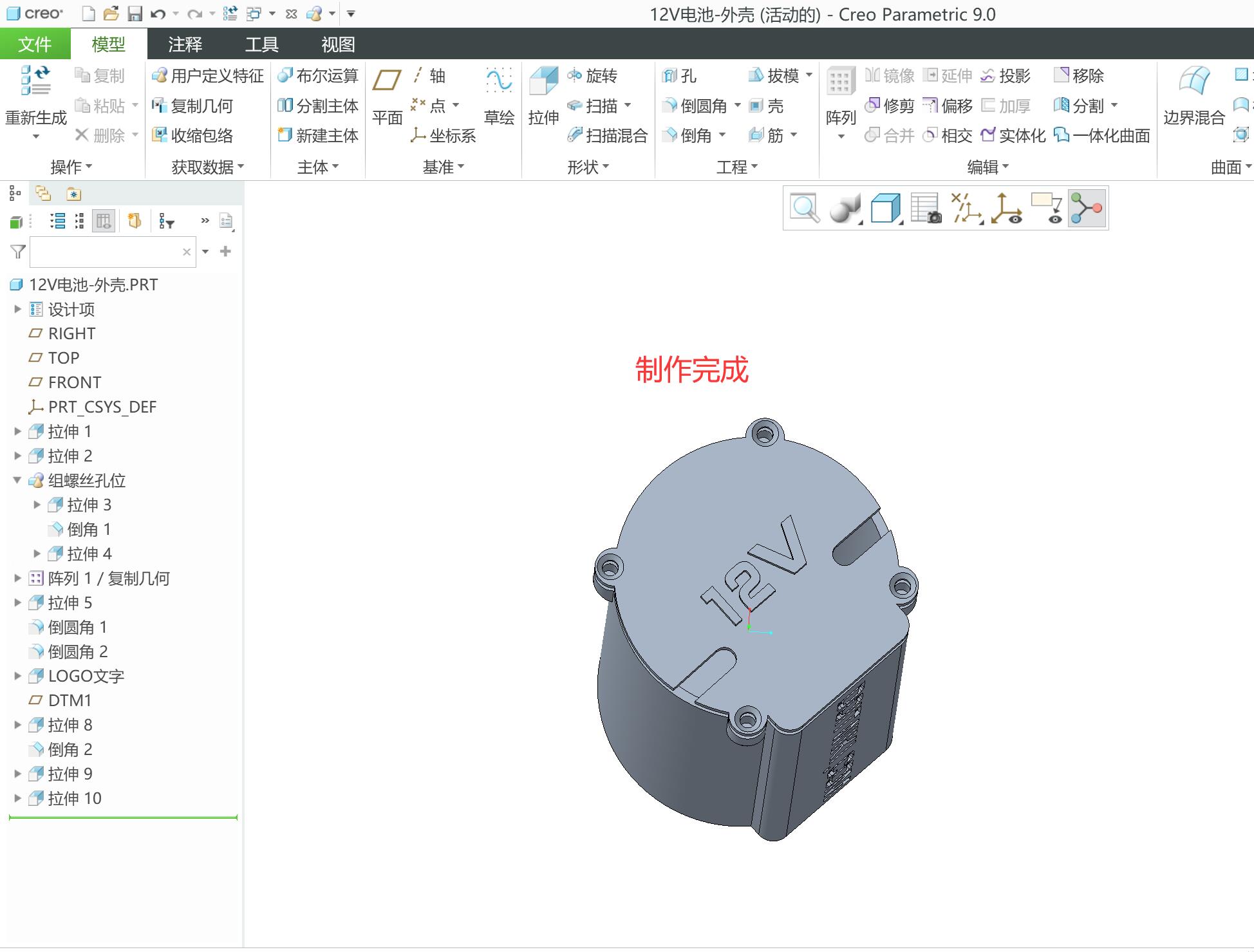

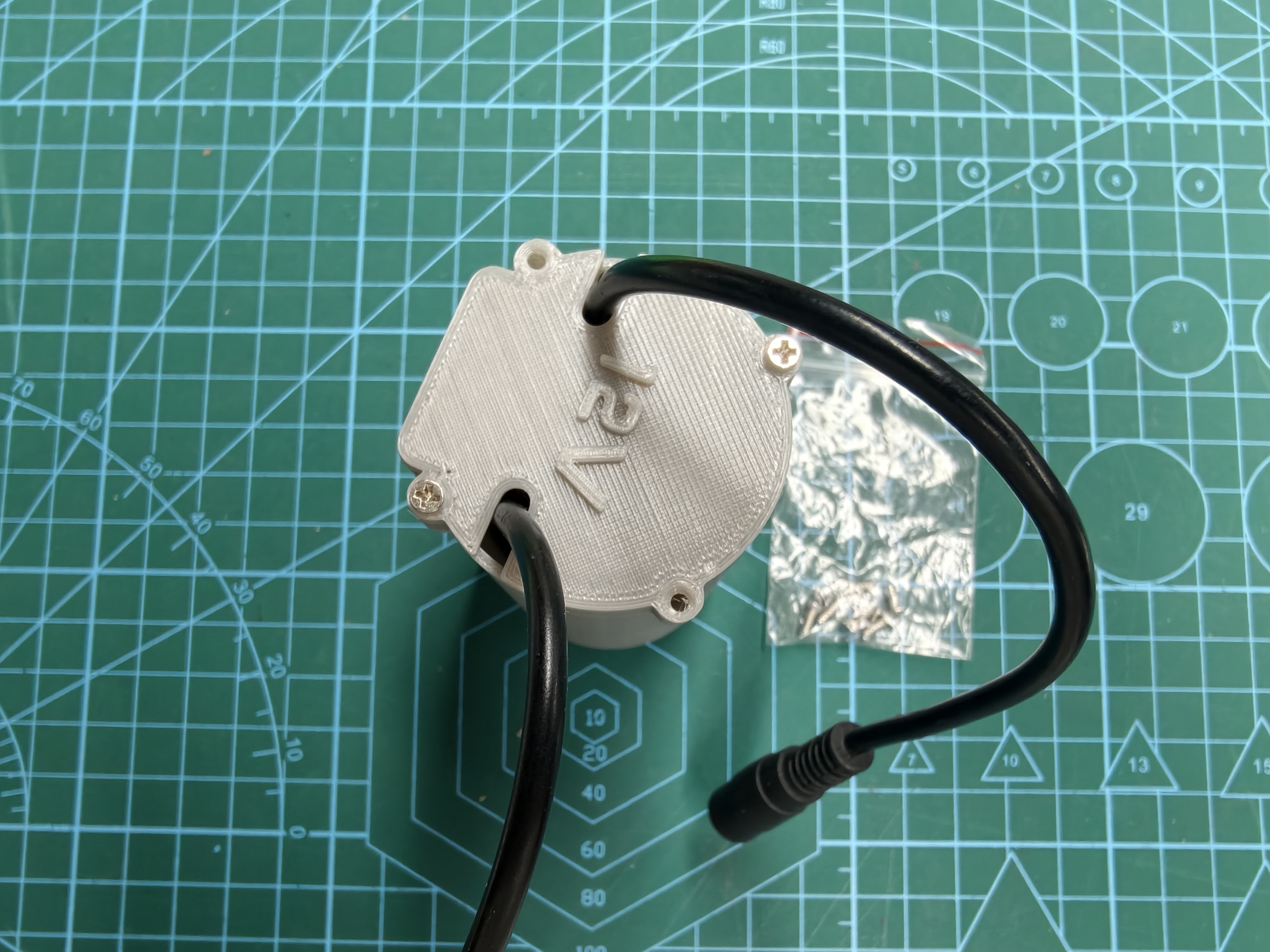

6. 顶盖制作完成

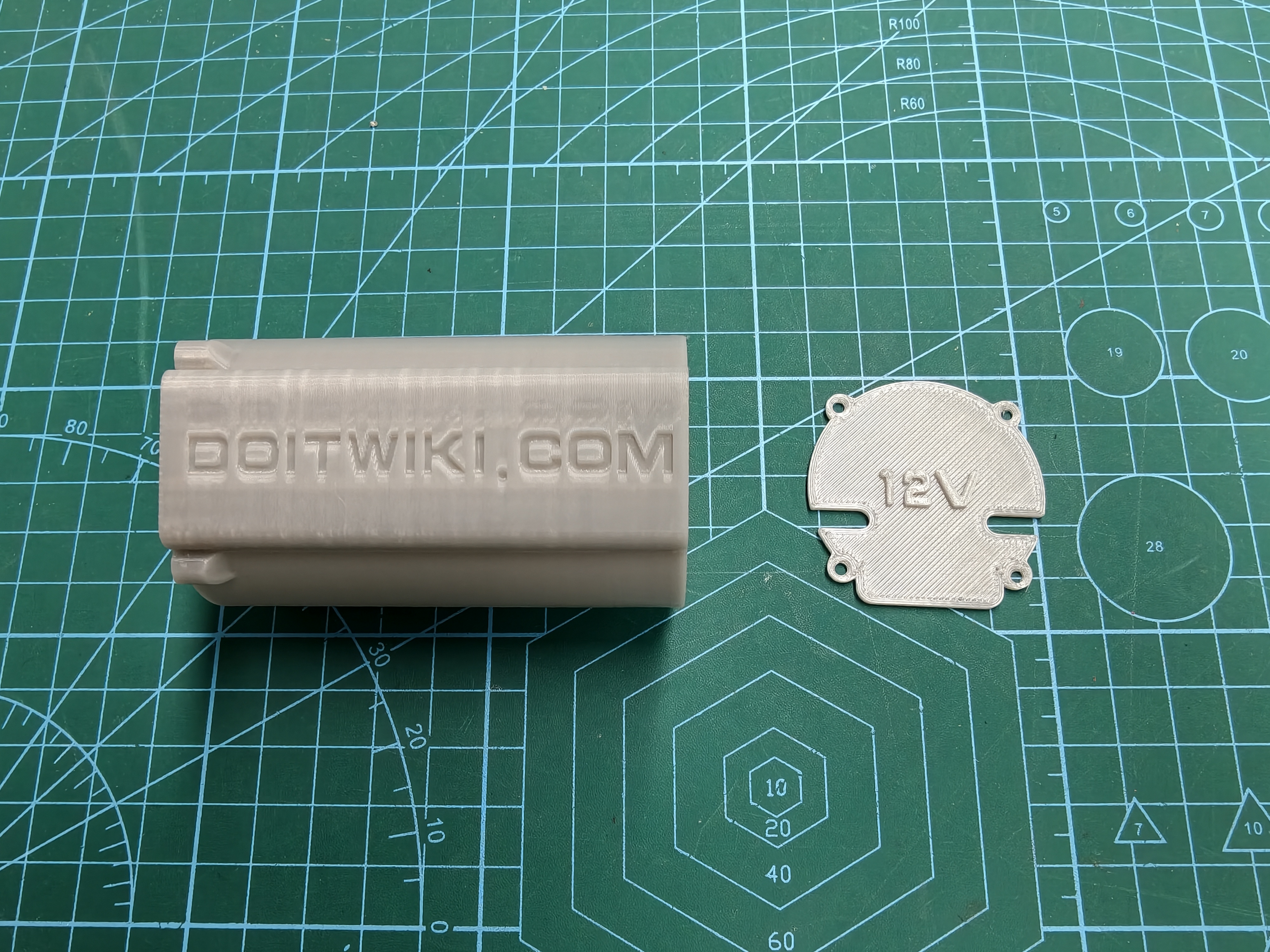

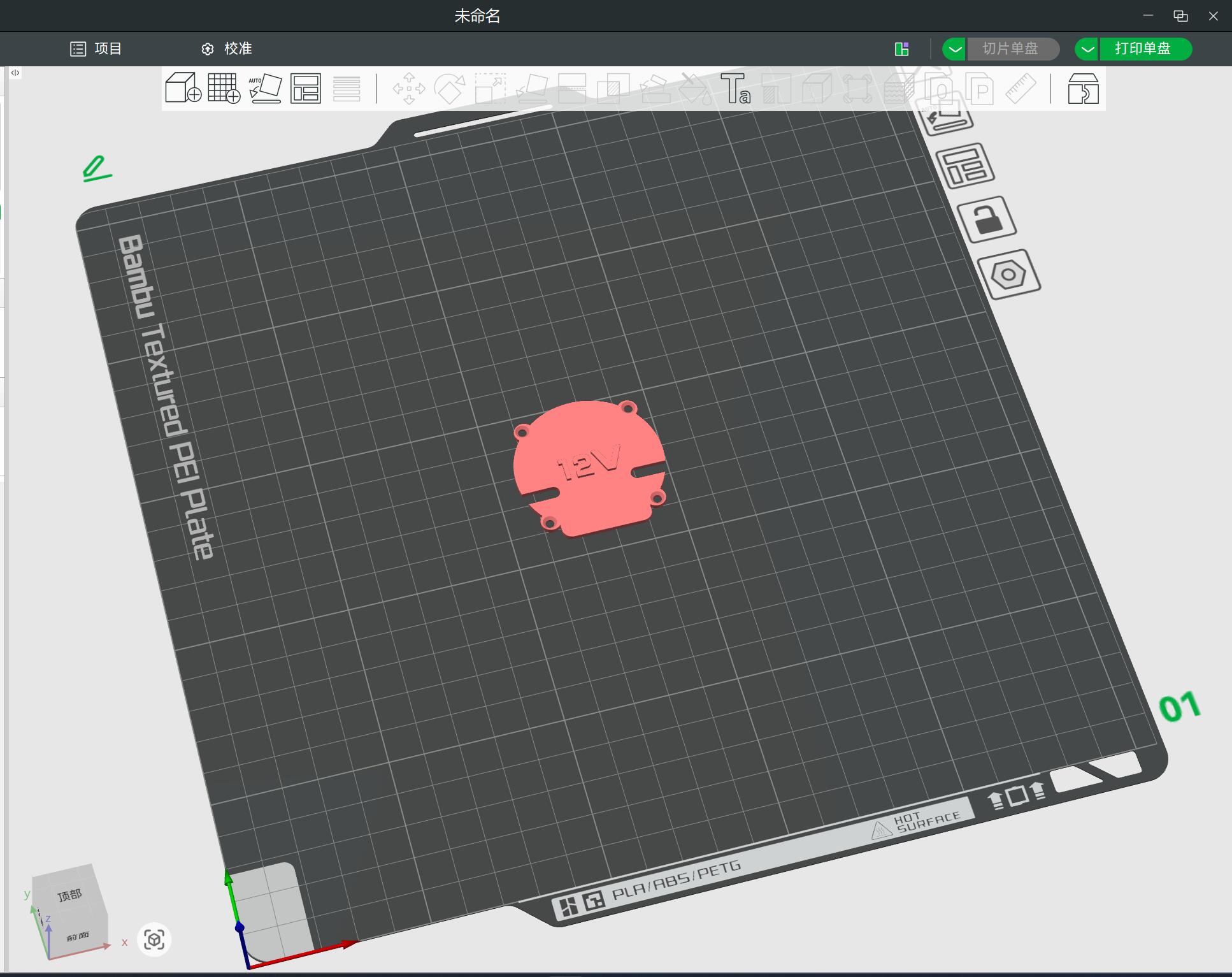

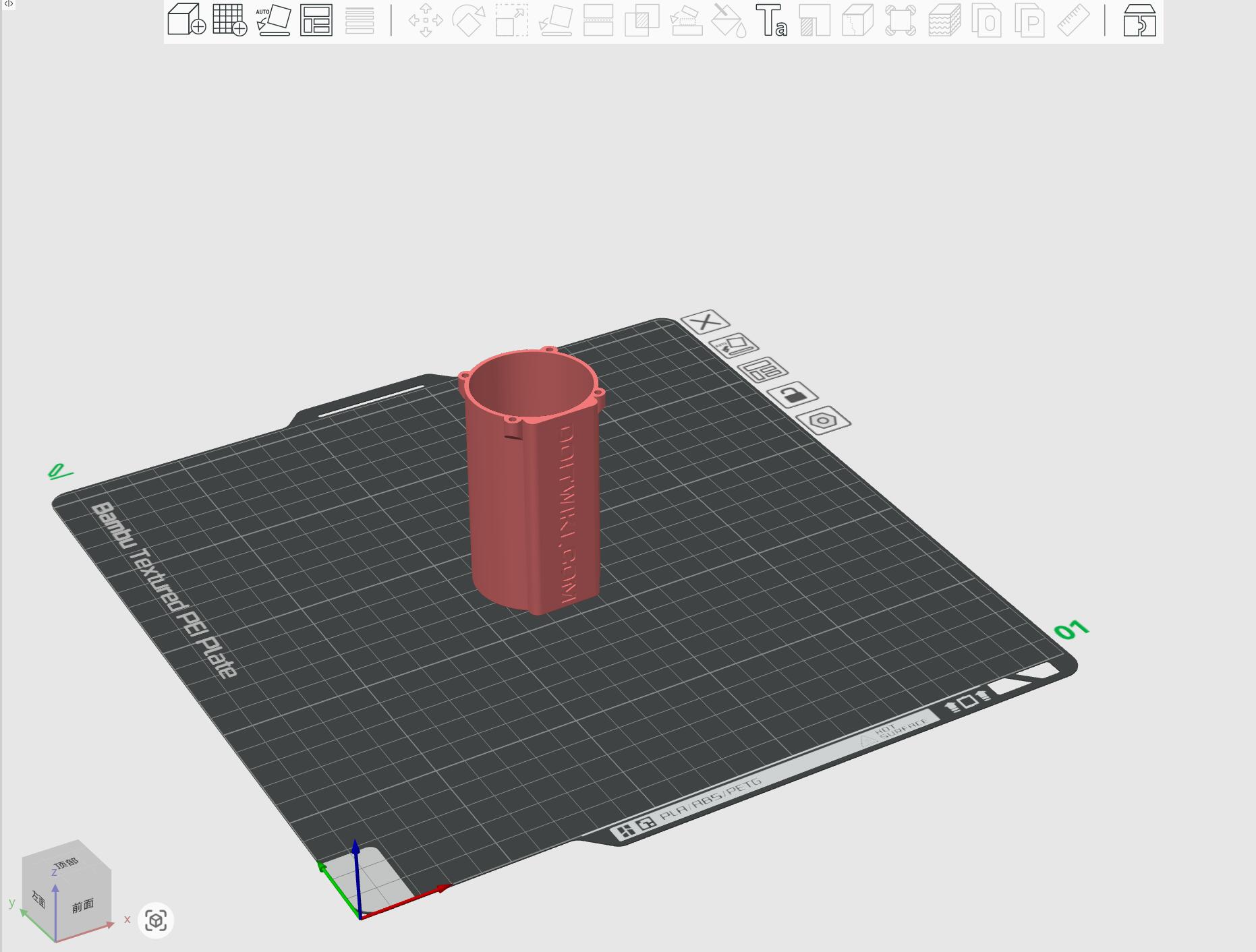

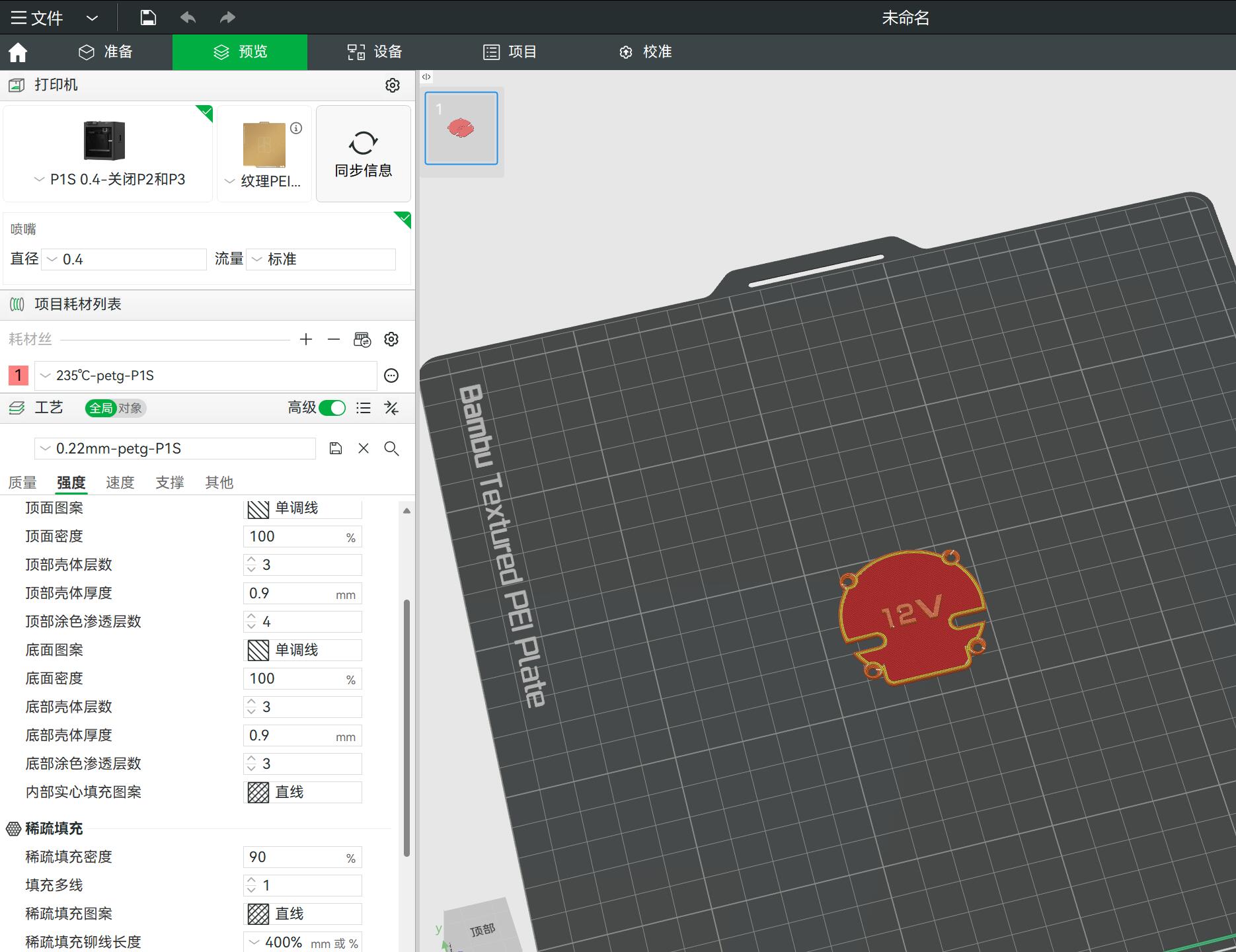

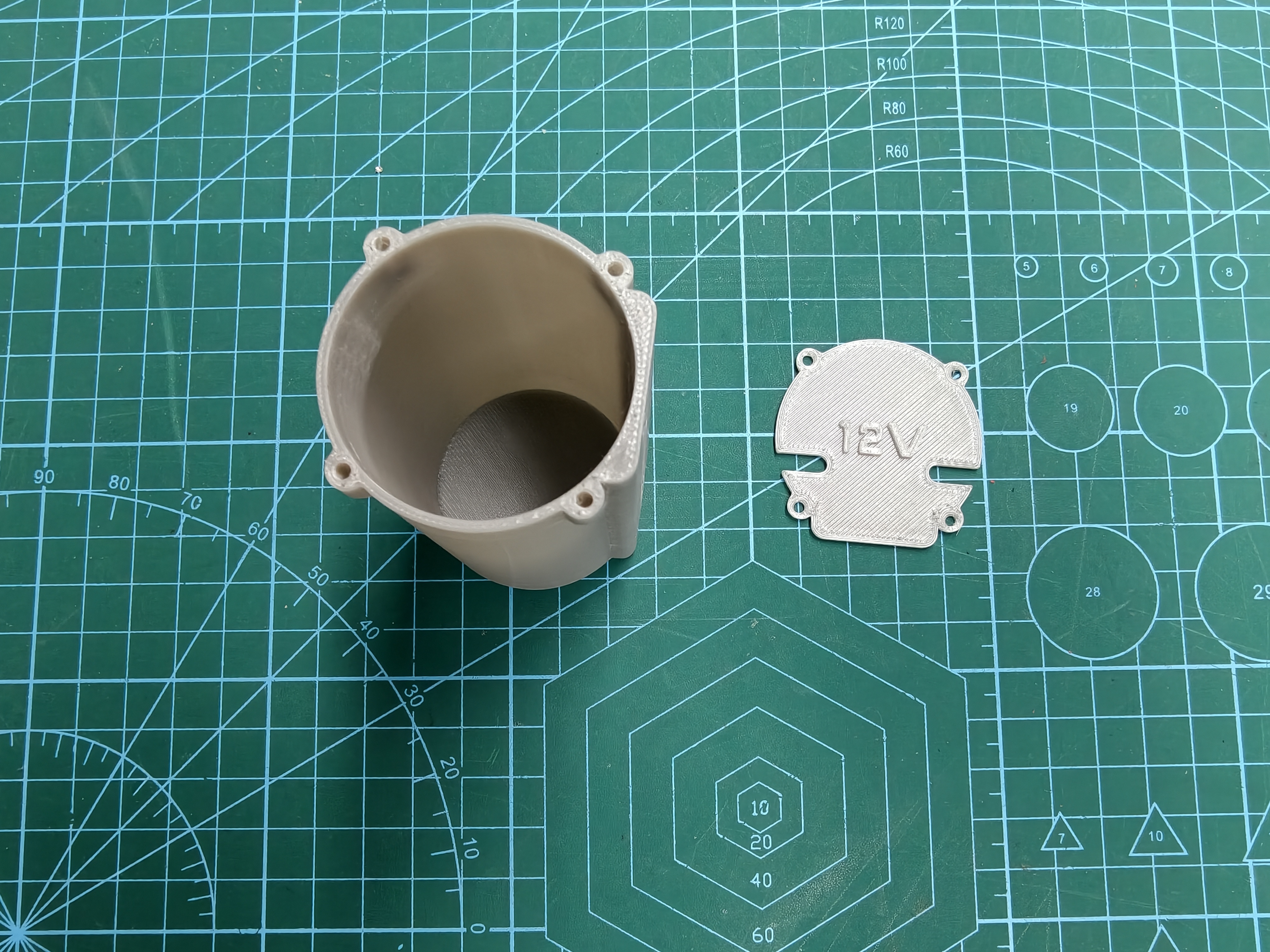

使用材质为petg，下载文件，根据自己材料的参数设置即可

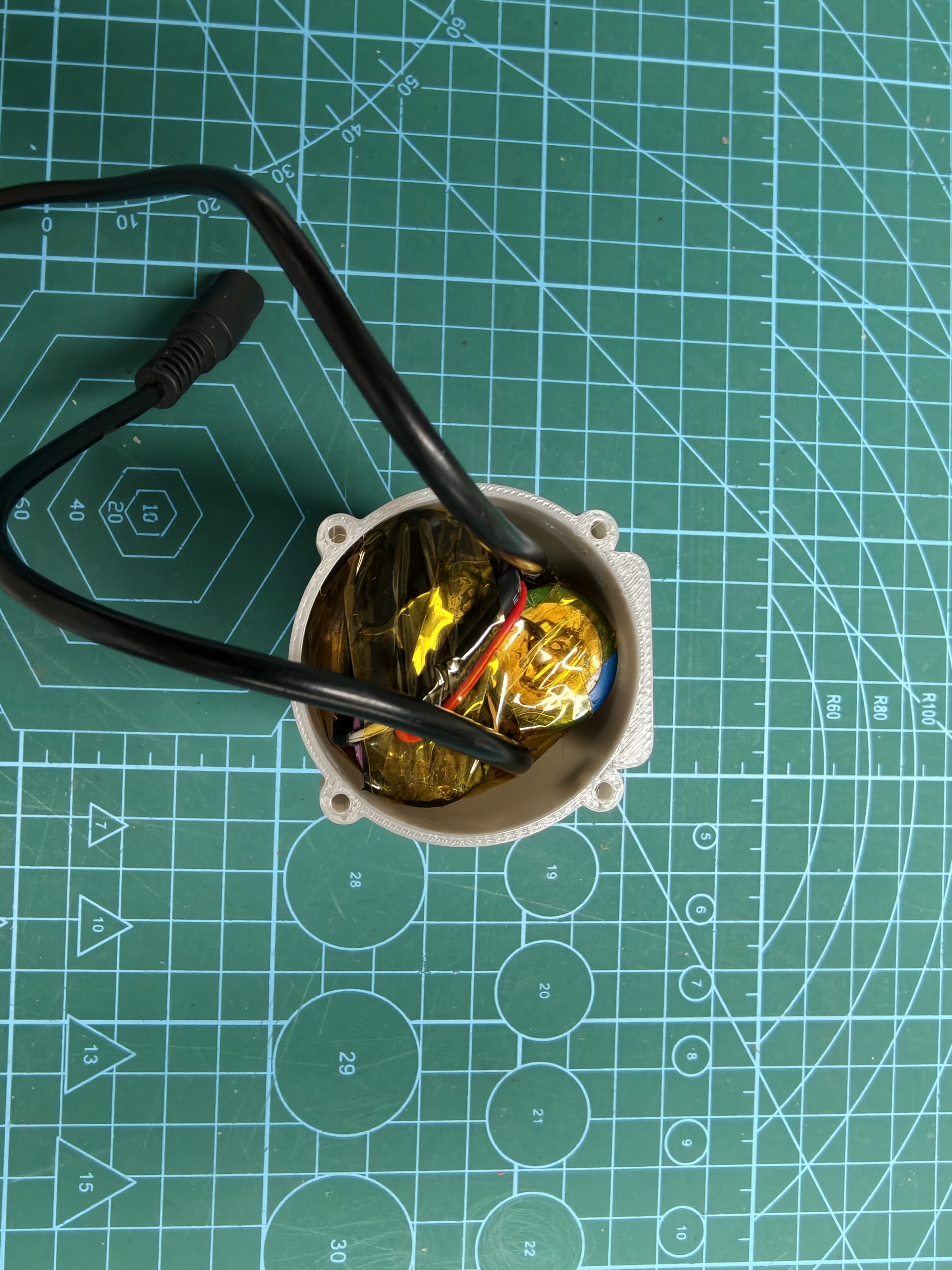

1. 先放入电池，确保电池没有旷量，若有，请填充阻燃填充物

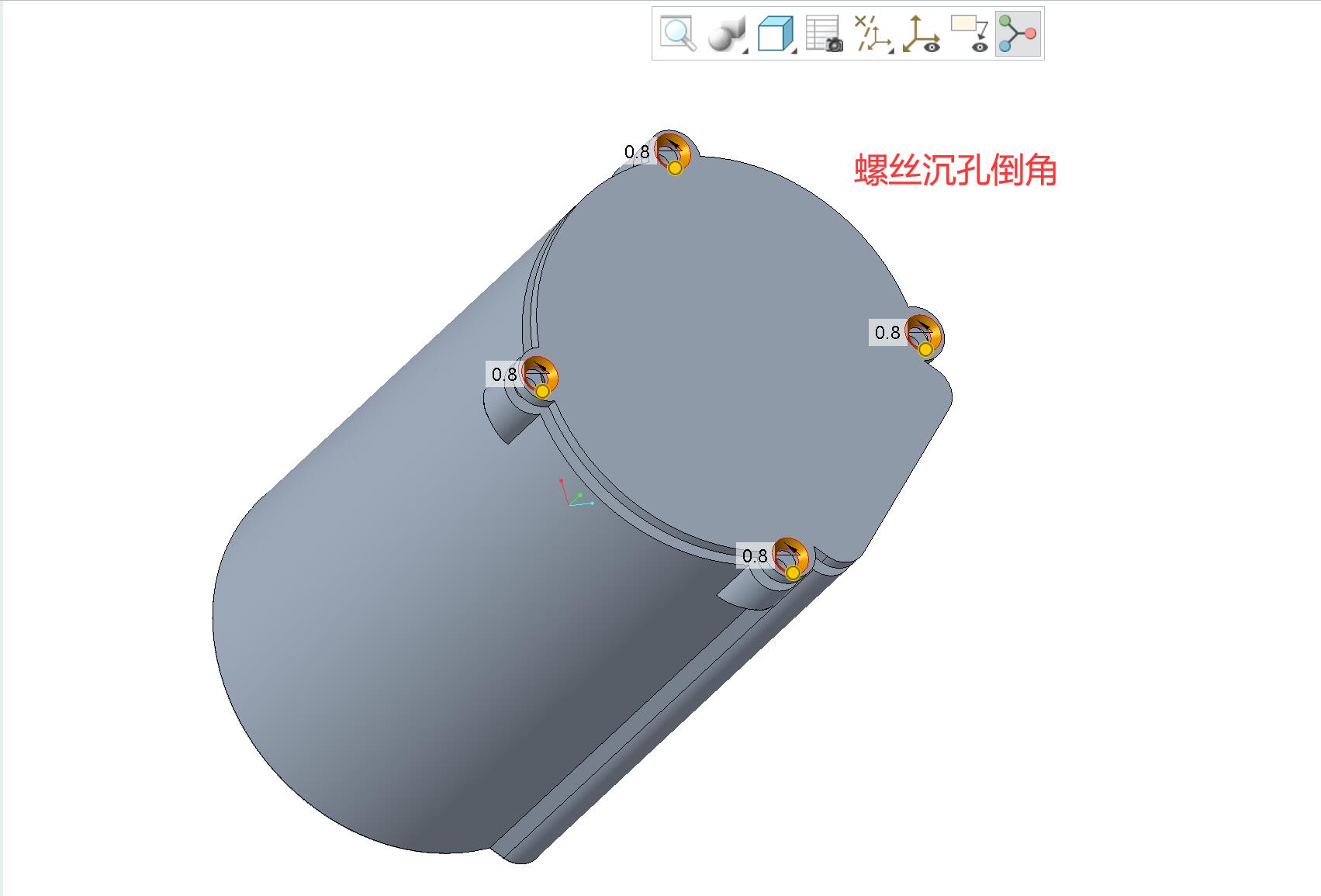

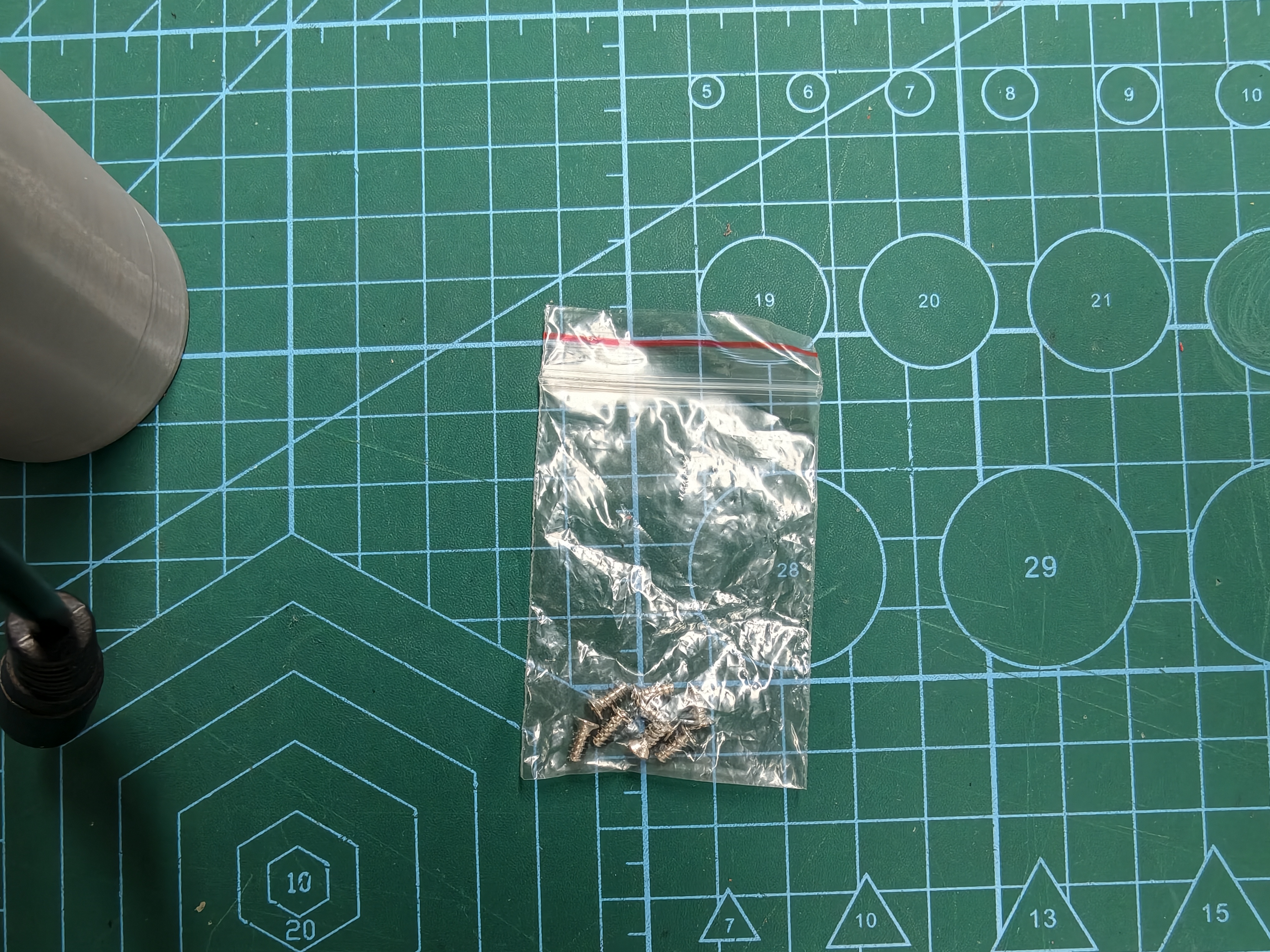

2. 使用M2.6*6mm自攻丝上紧顶盖，注意采用对角上紧的方法，且分两次再拧紧螺丝，避免应力分布不均

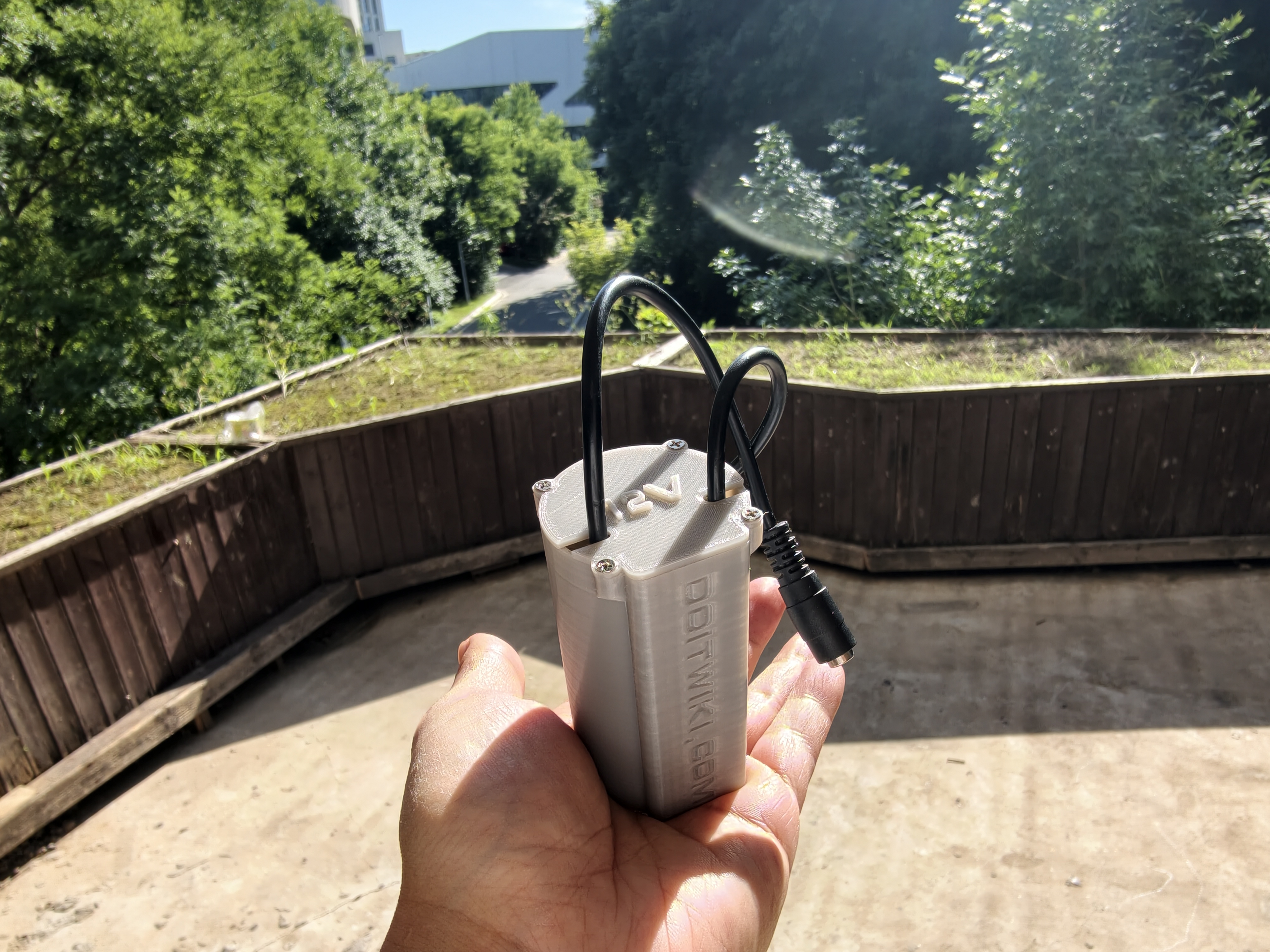

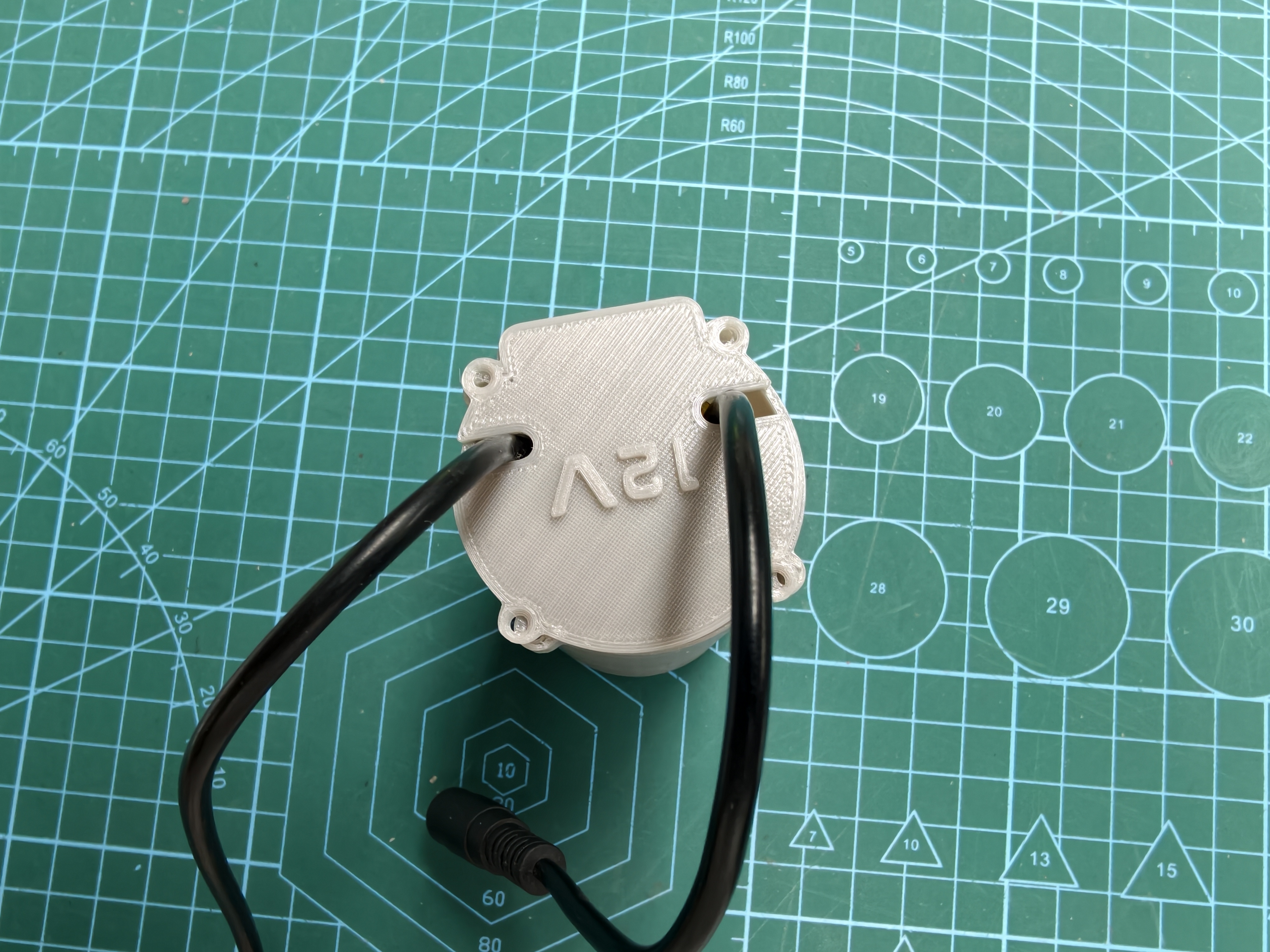

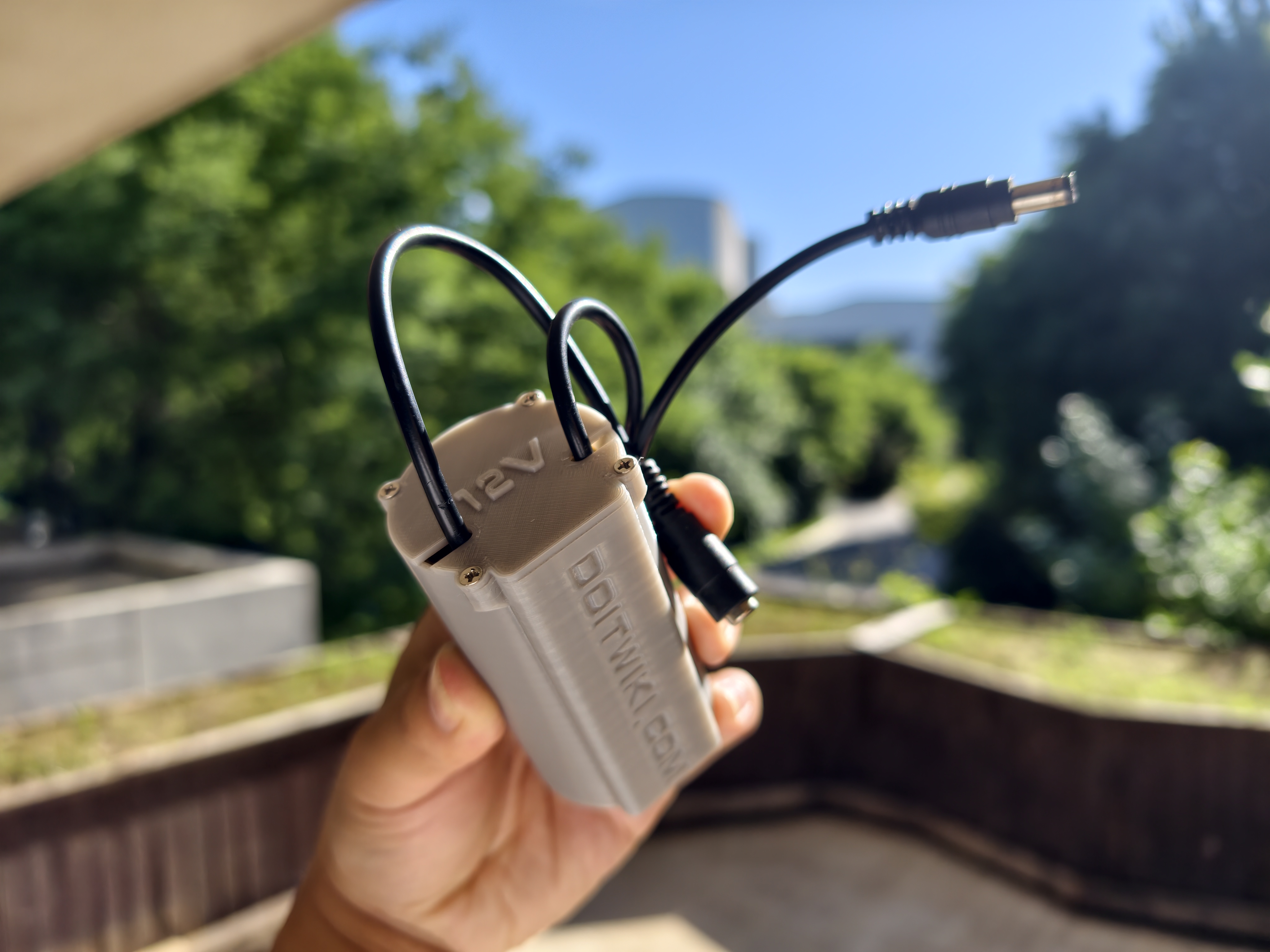

到此，本项目制作完成，希望能够帮到你，相关问题请咨询作者
