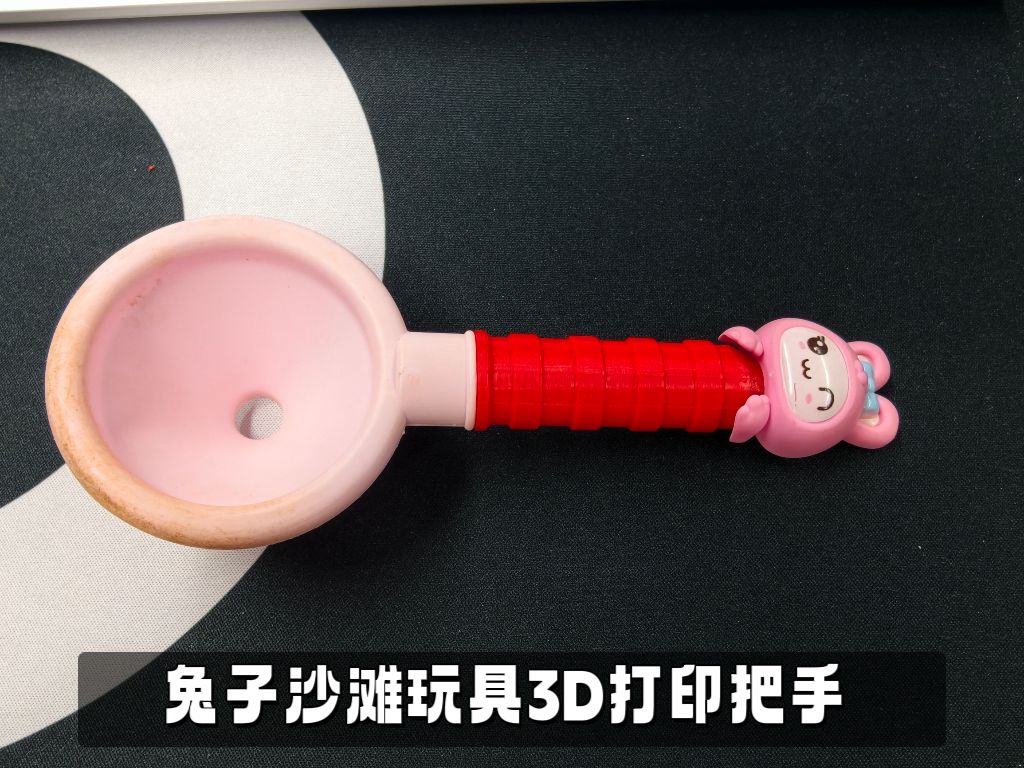

大家好，奔驰的项目为制作一款沙滩玩具漏勺的3d打印配件-把手。由于原装把手损坏，其余配件完好，不至于重新购买一整套，或者用AB胶修复影响美观，因此采用了3D打印制作的方法。孔位、配合几乎与原装无异，希望这个模型有帮到你。
1

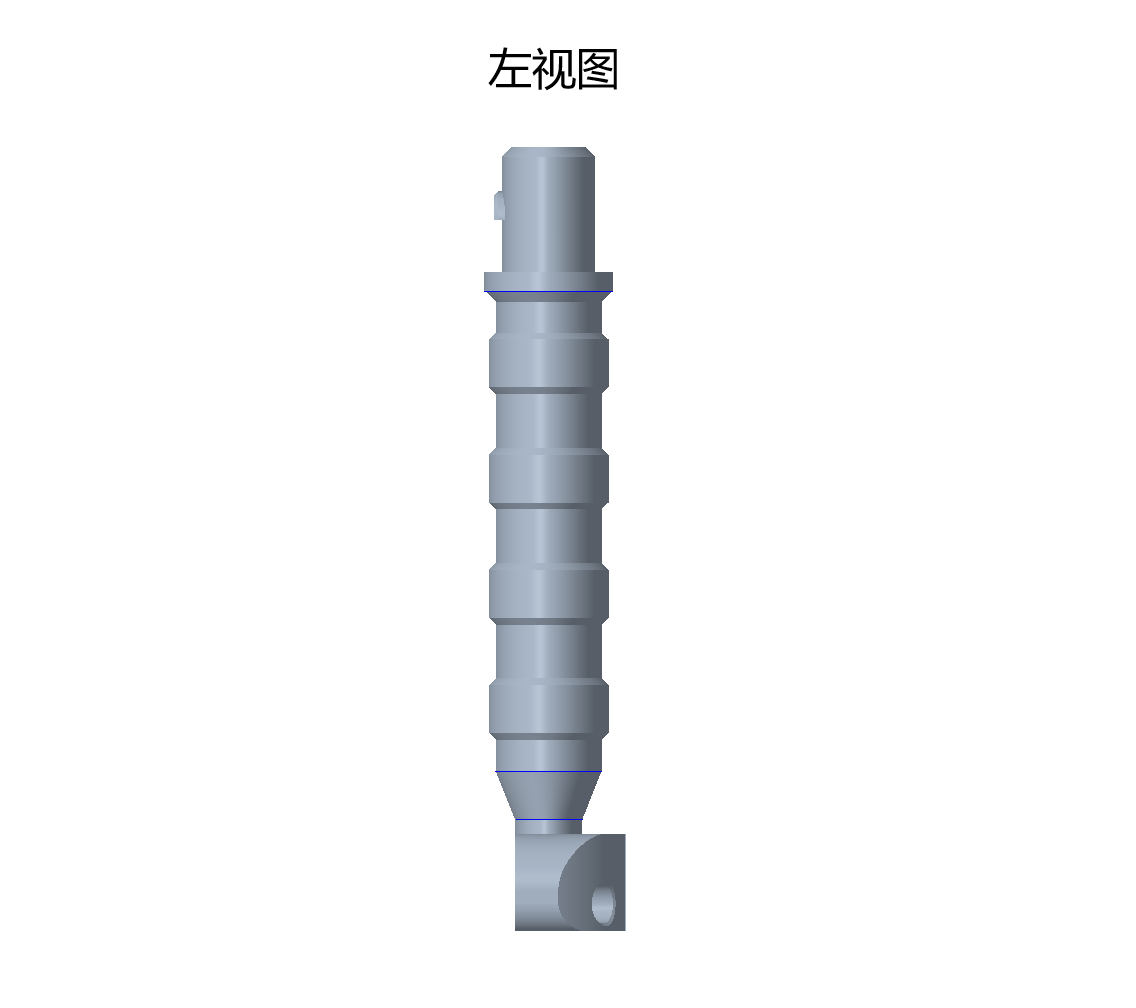

建模图纸概览

向左
向右
1234

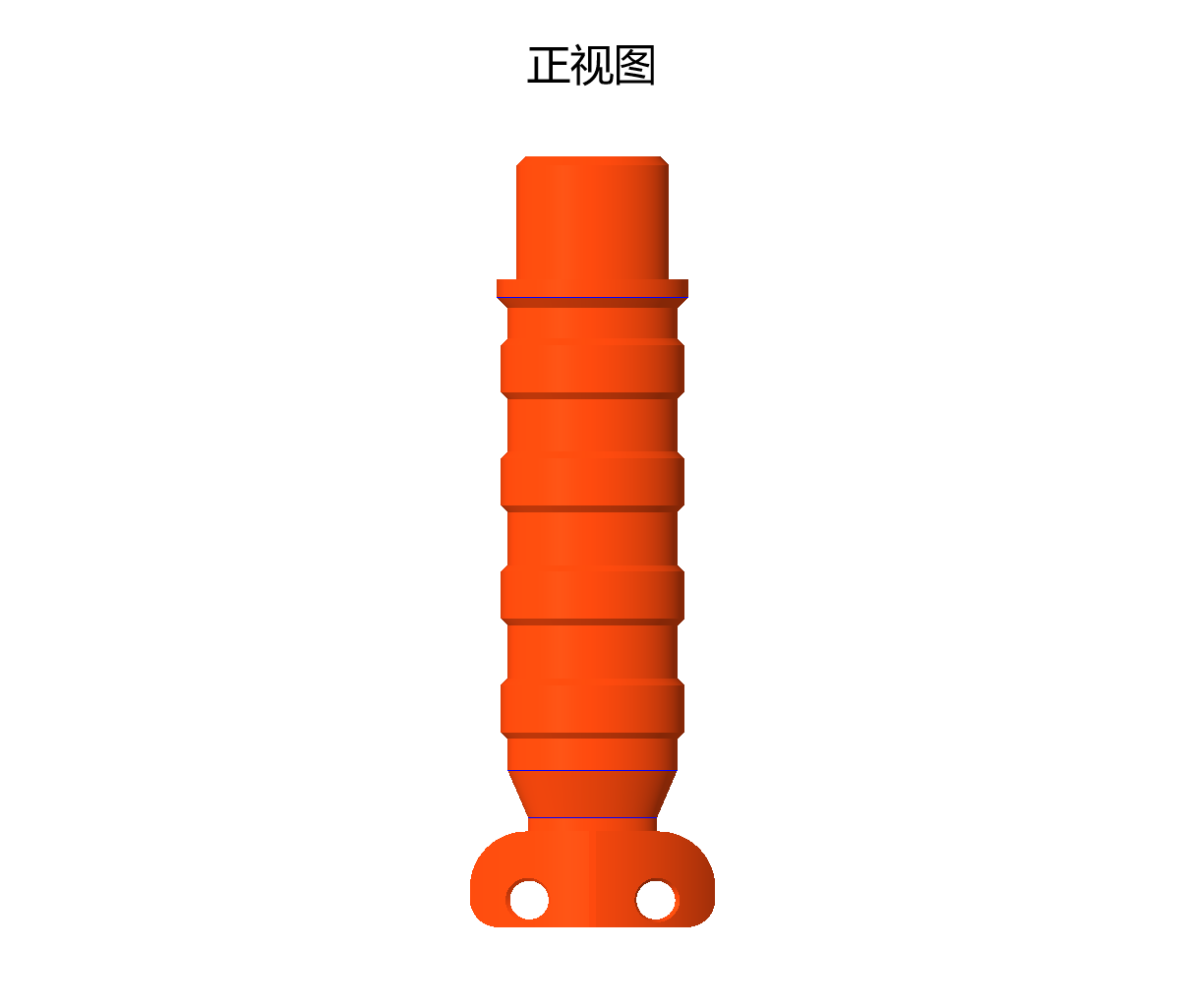

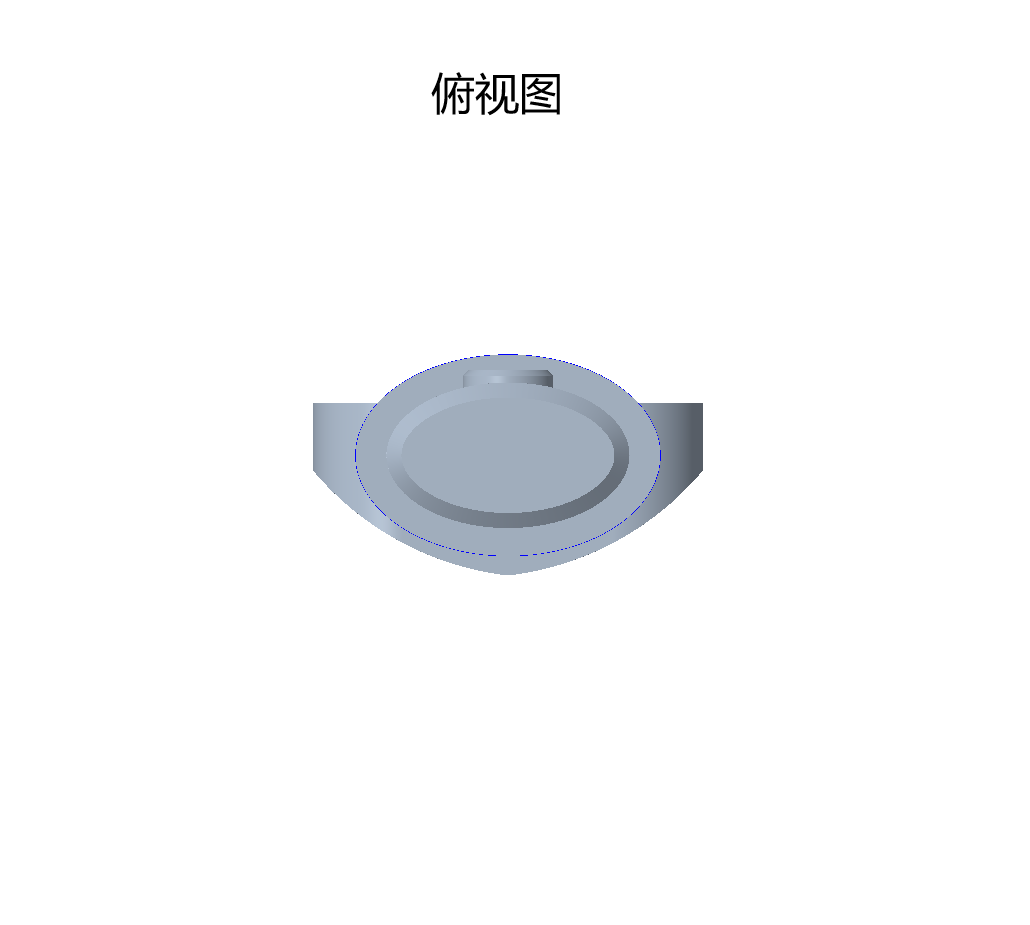

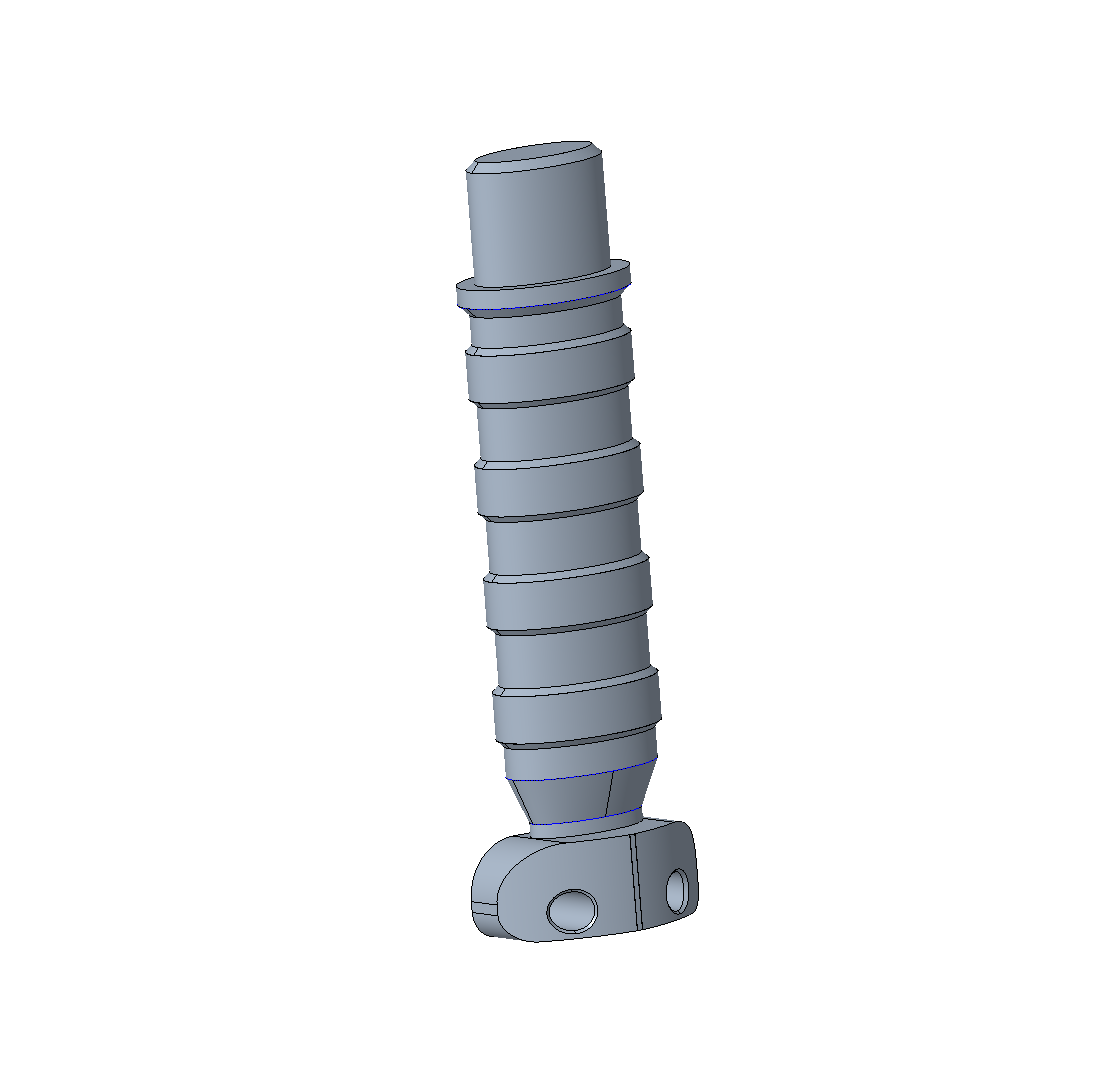

图中为建模源文件截图，可以下载源文件编辑，也可按步骤练习建模。

28
建模文件-把手.prt.28
475.86KB
2

测量尺寸

向左
向右
123

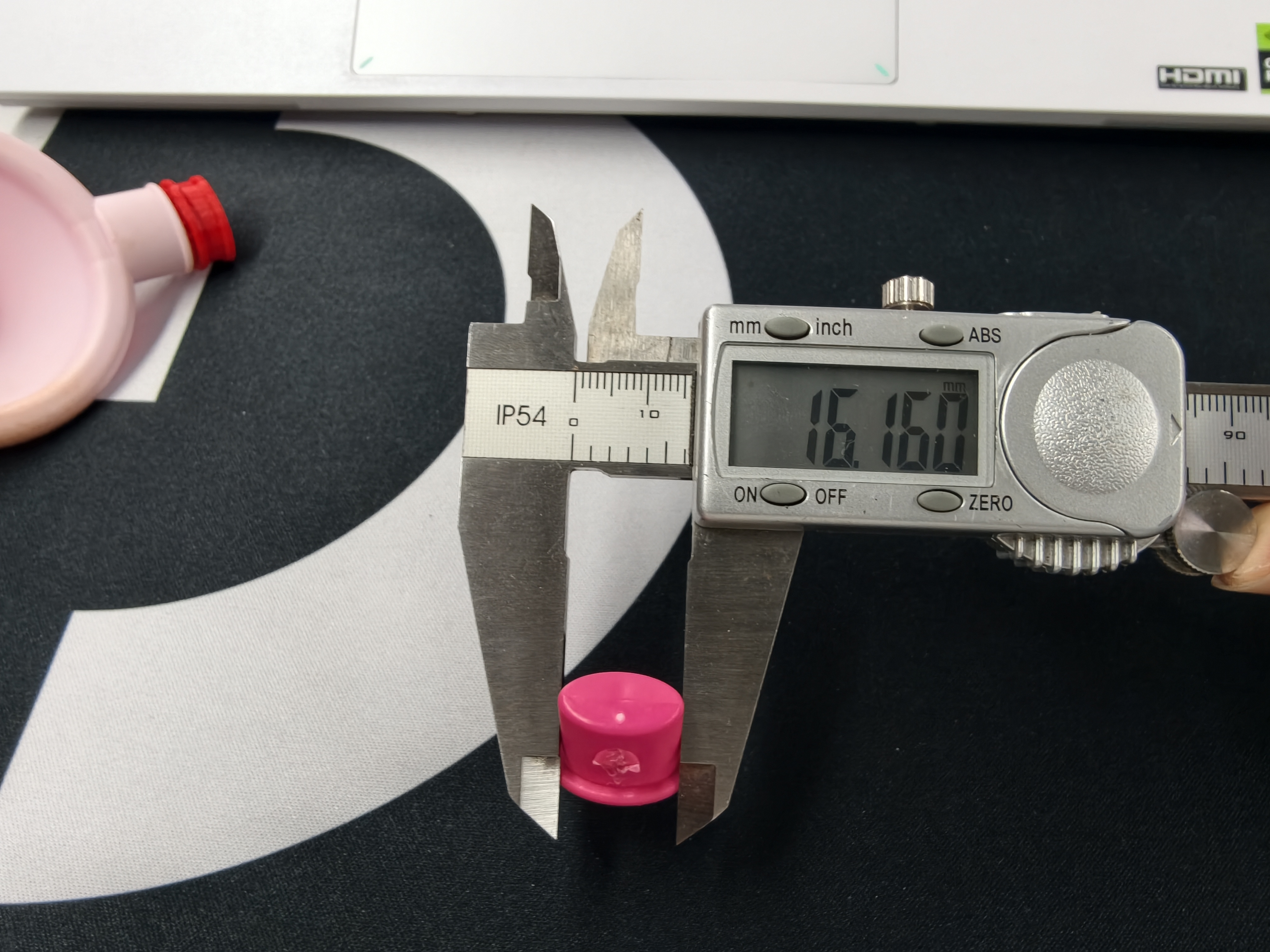

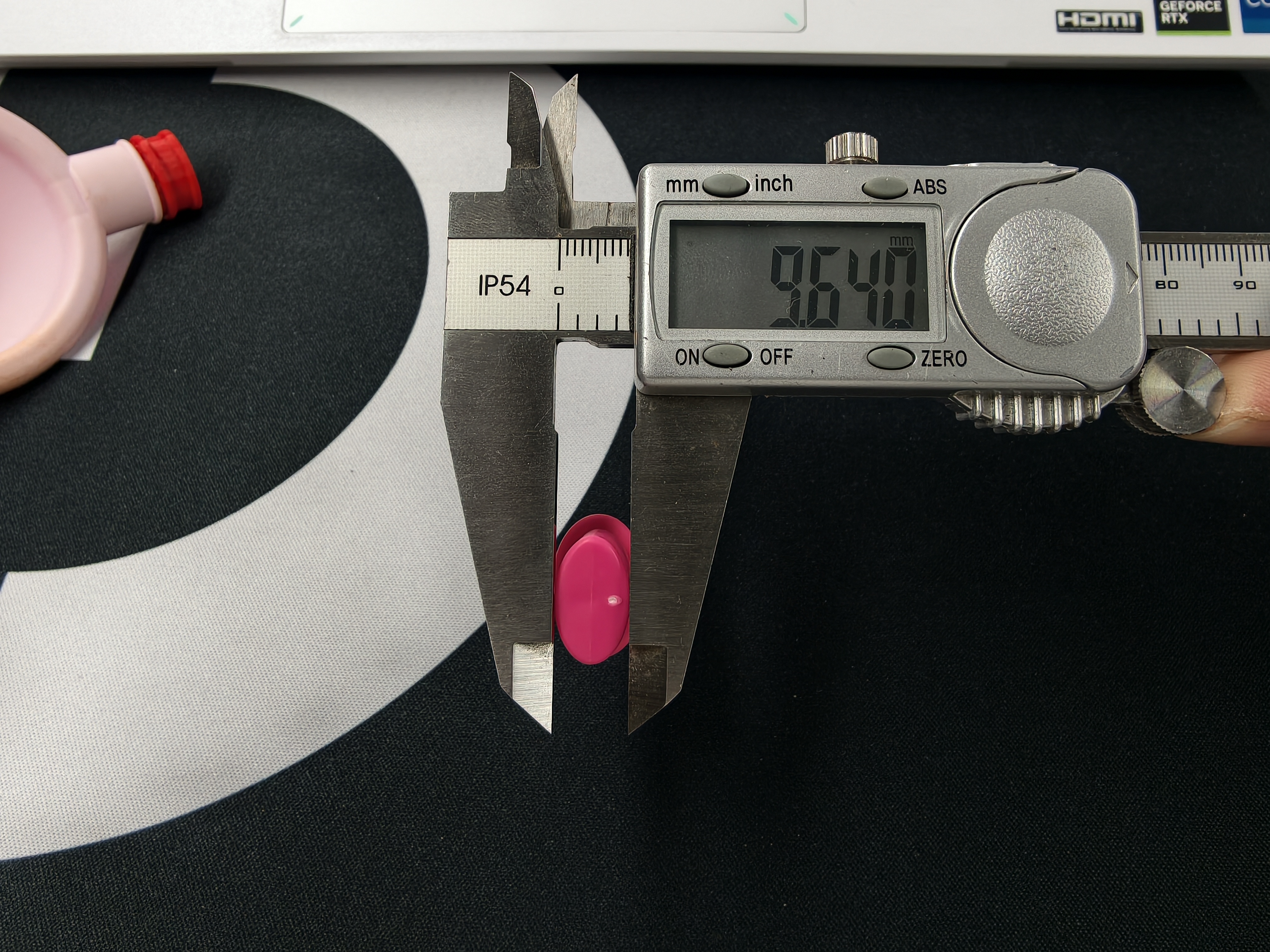

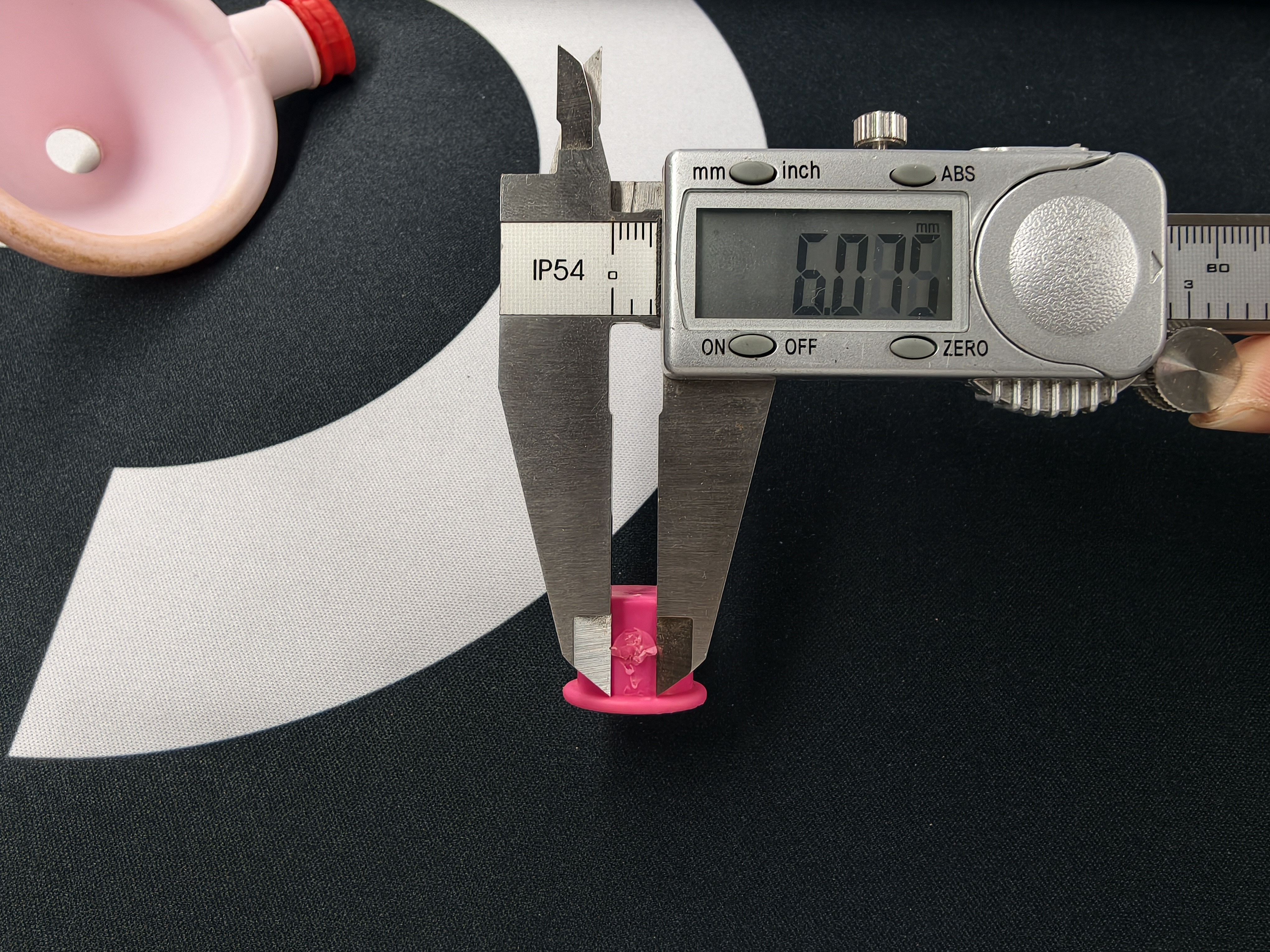

测量并记录数据，方便后期调整参数

3

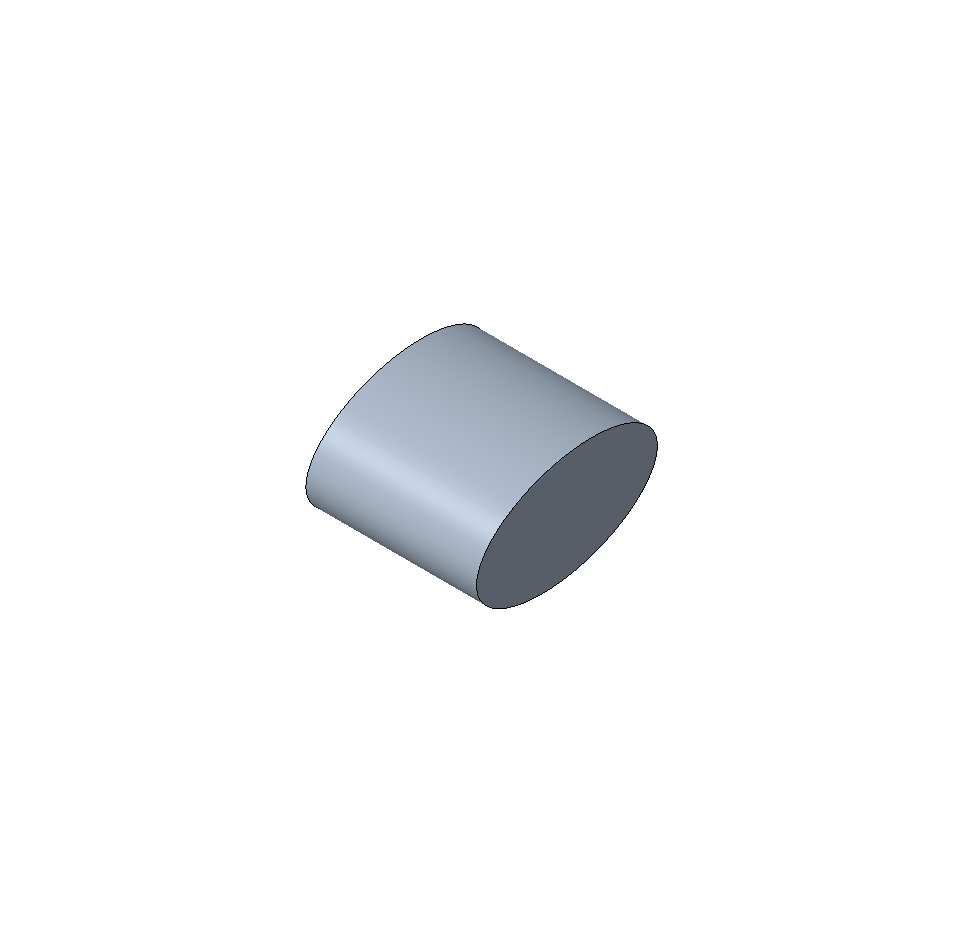

建模步骤1-头部配合

向左
向右
123

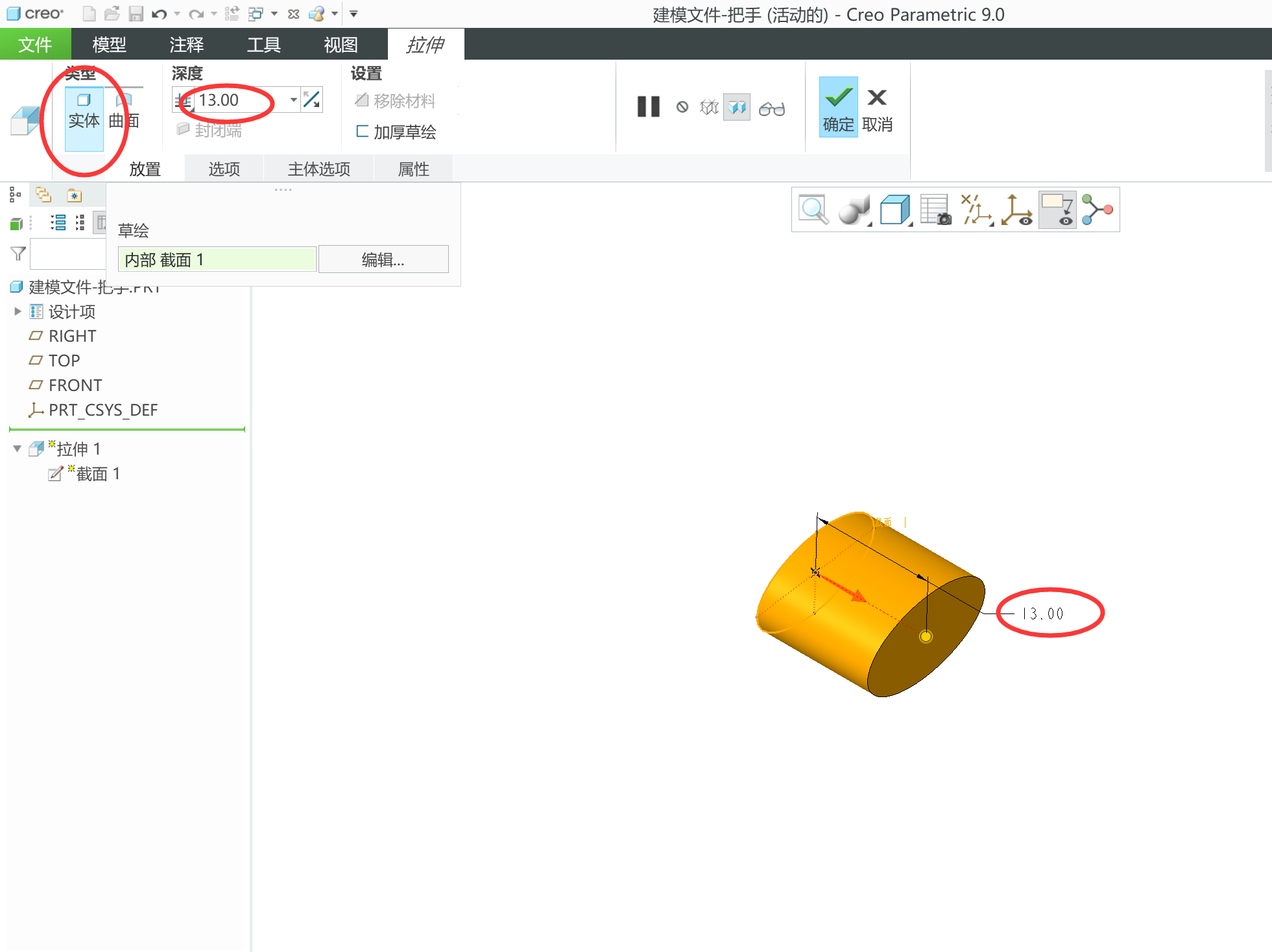

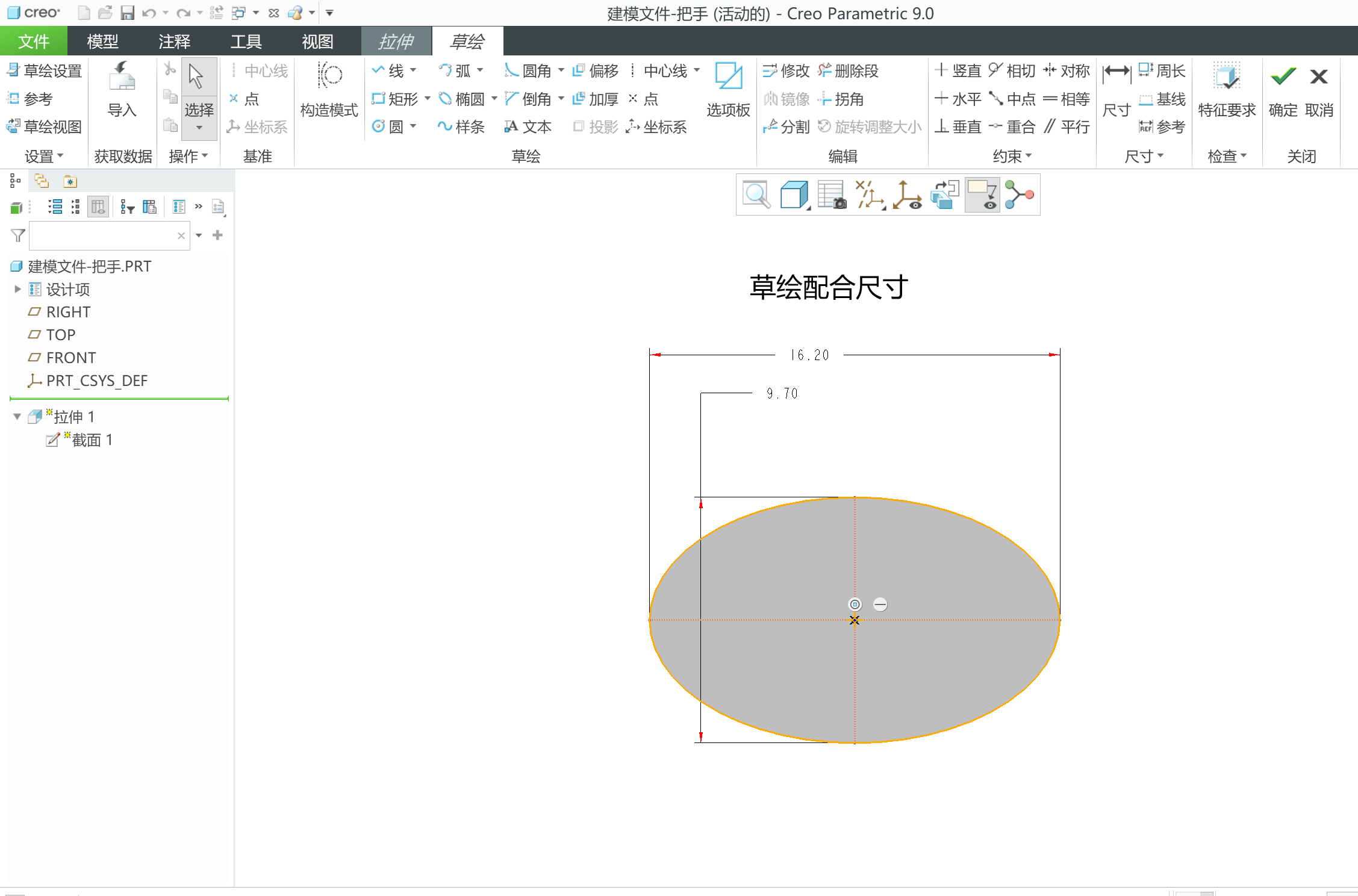

拉伸头部的配合部位，详细尺寸如图。

4

建模步骤2-头部限位

向左
向右
123

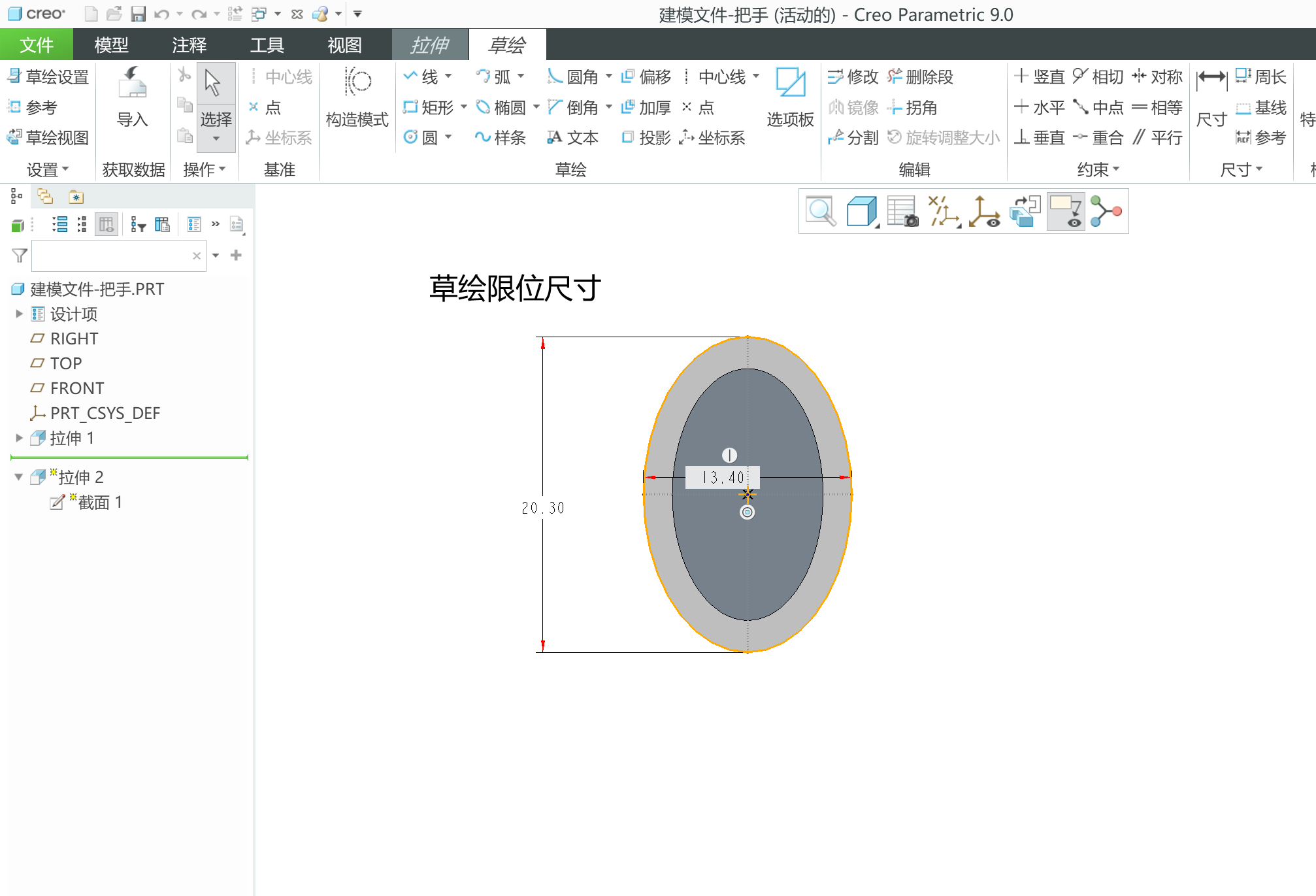

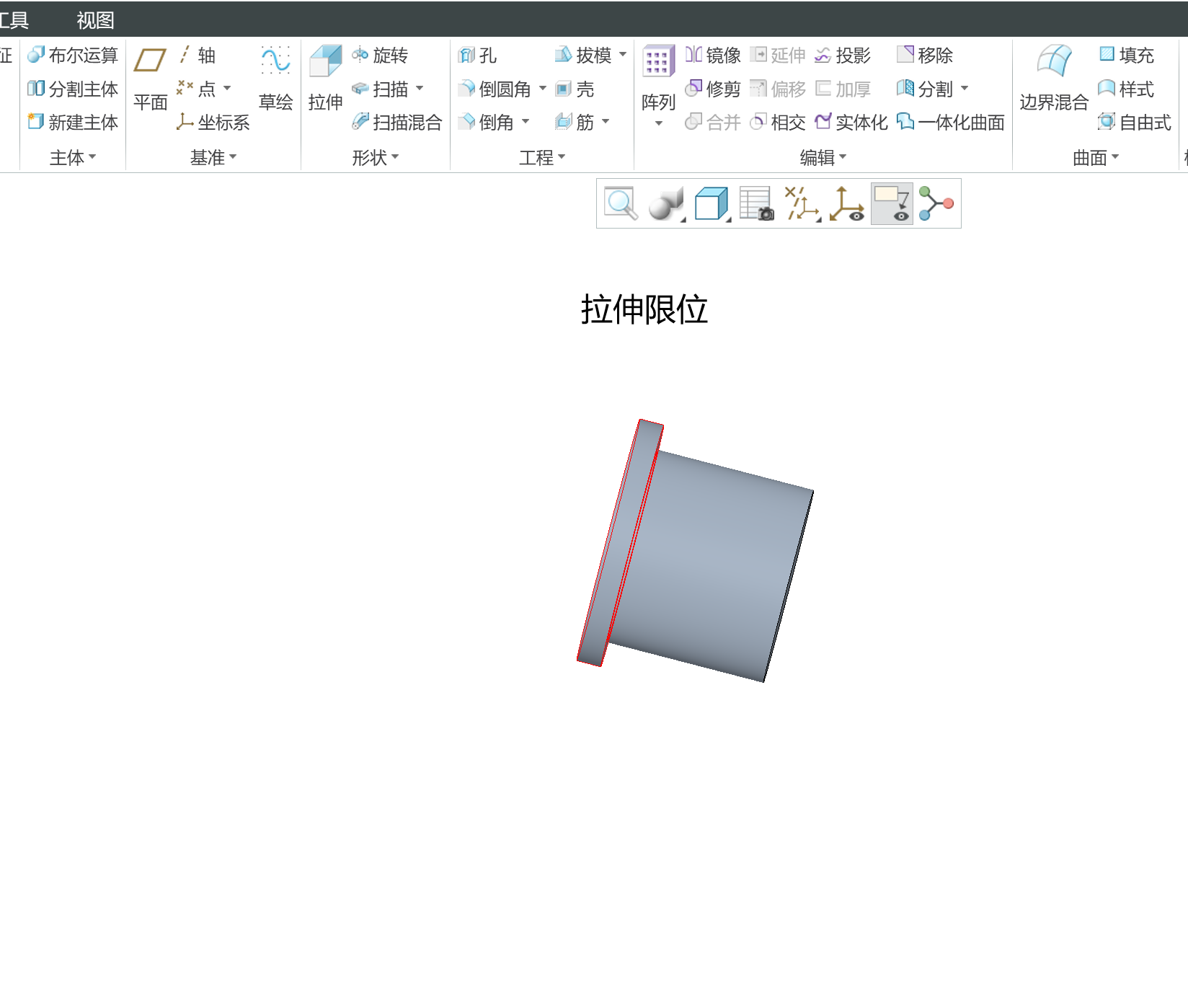

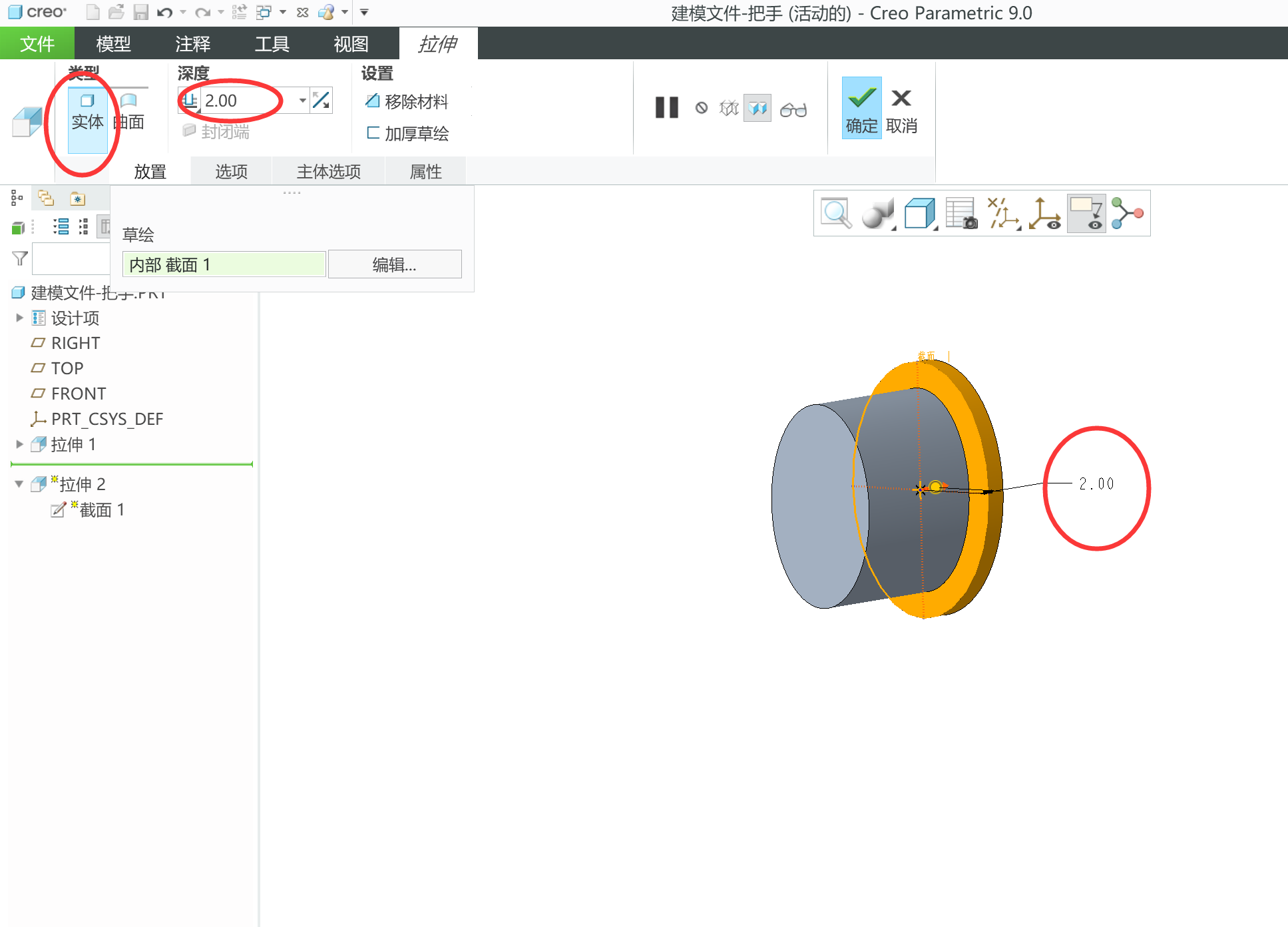

拉伸头部的限位

5

建模步骤3-拉伸把手

向左
向右
123

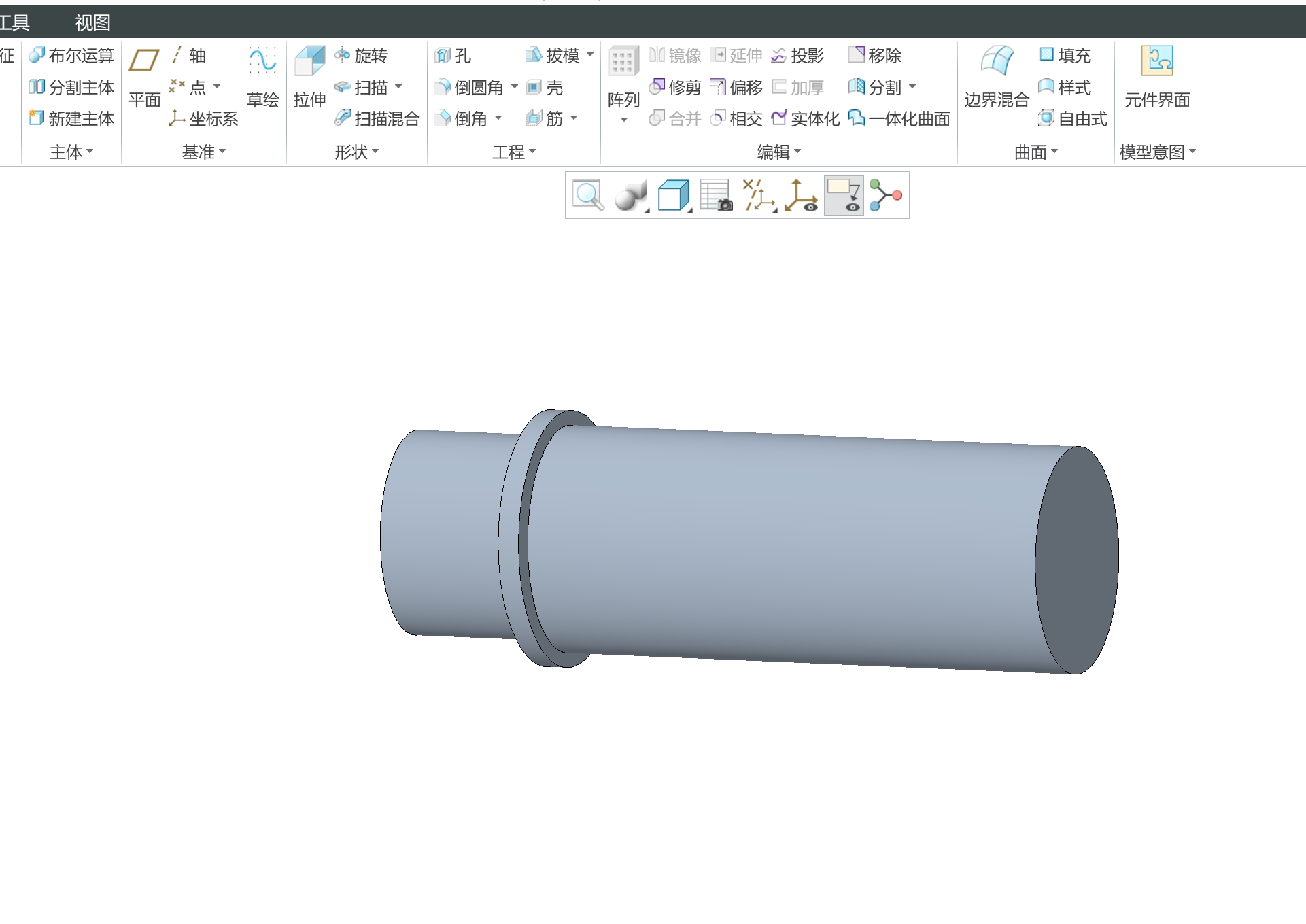

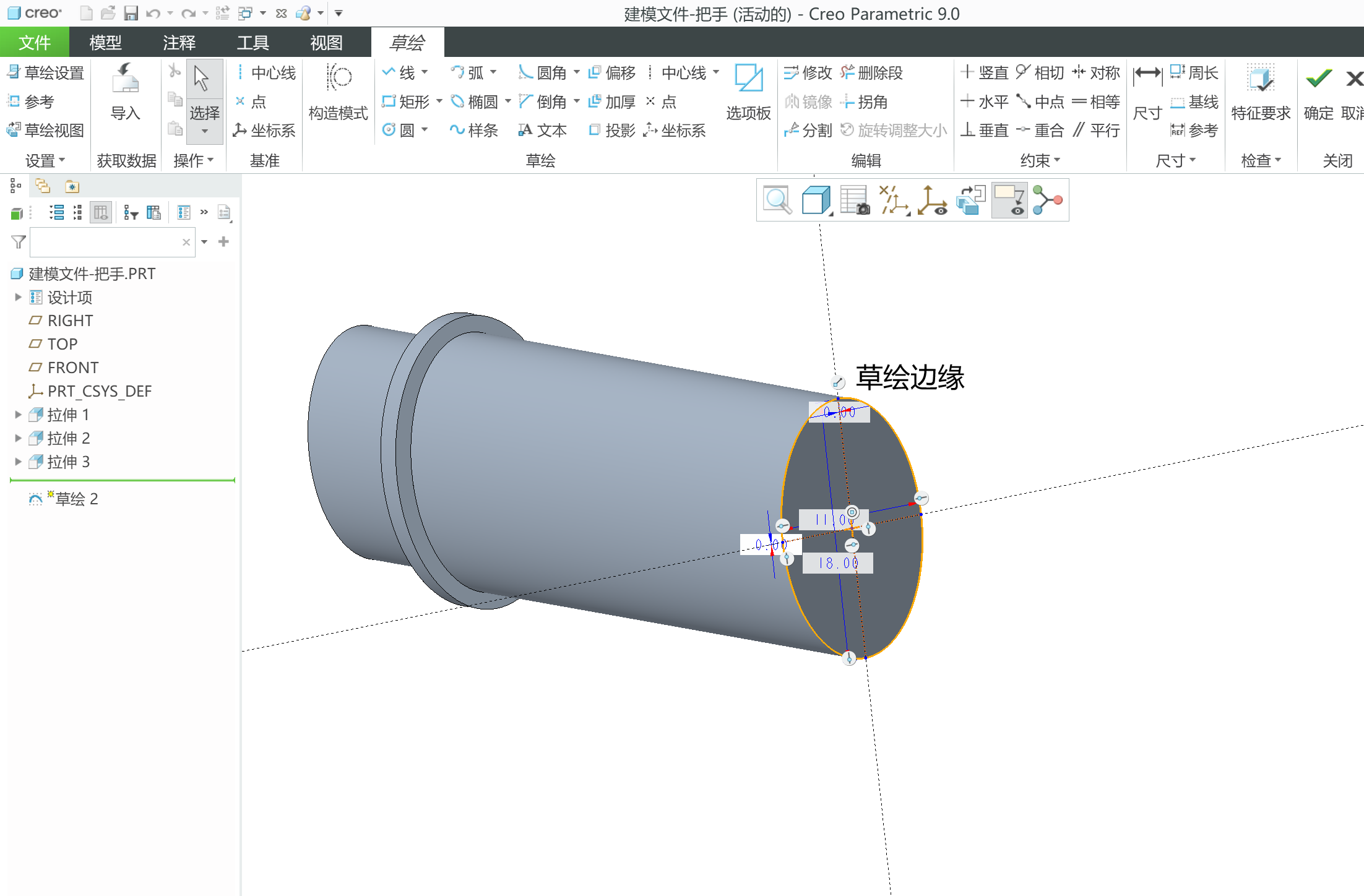

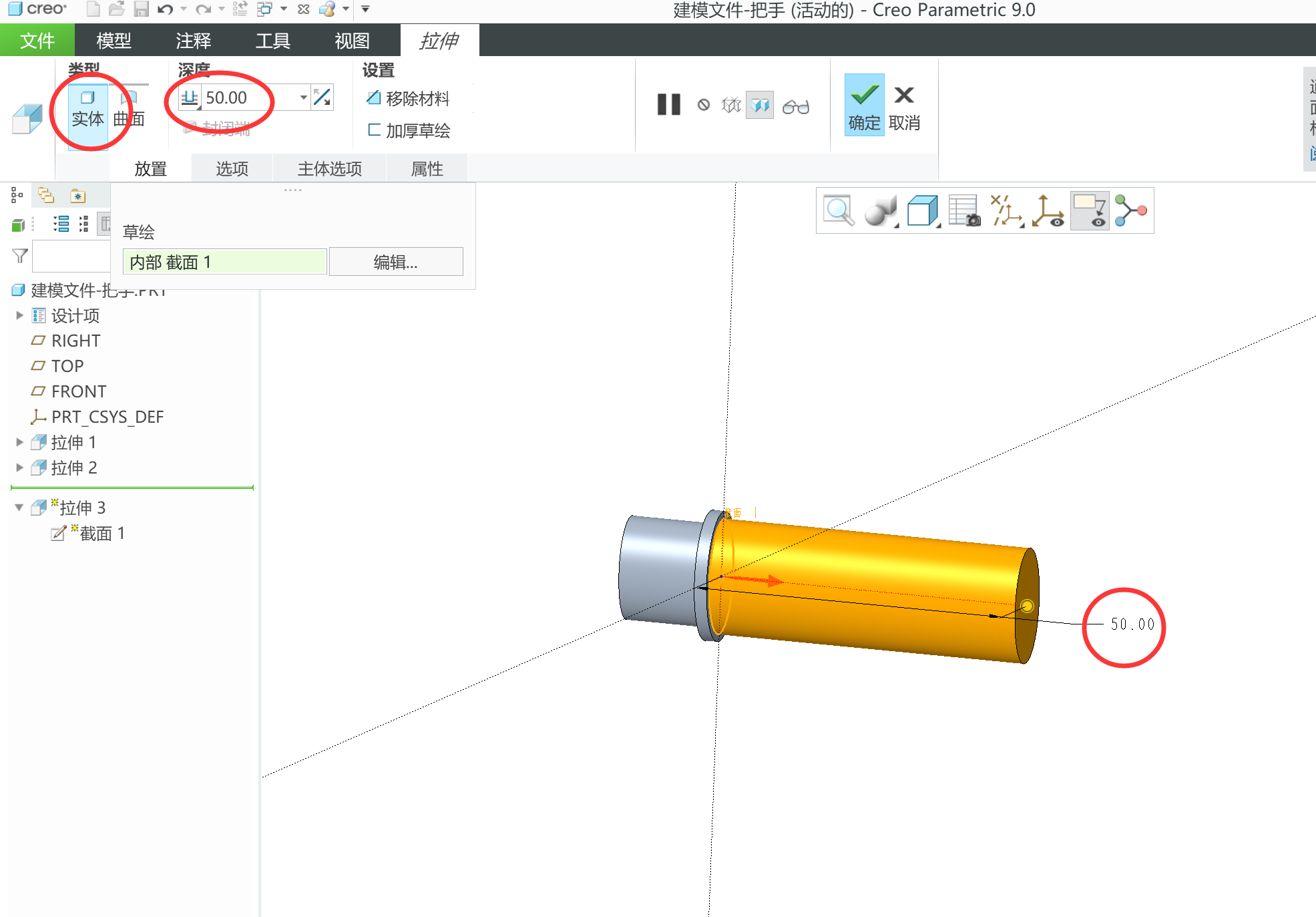

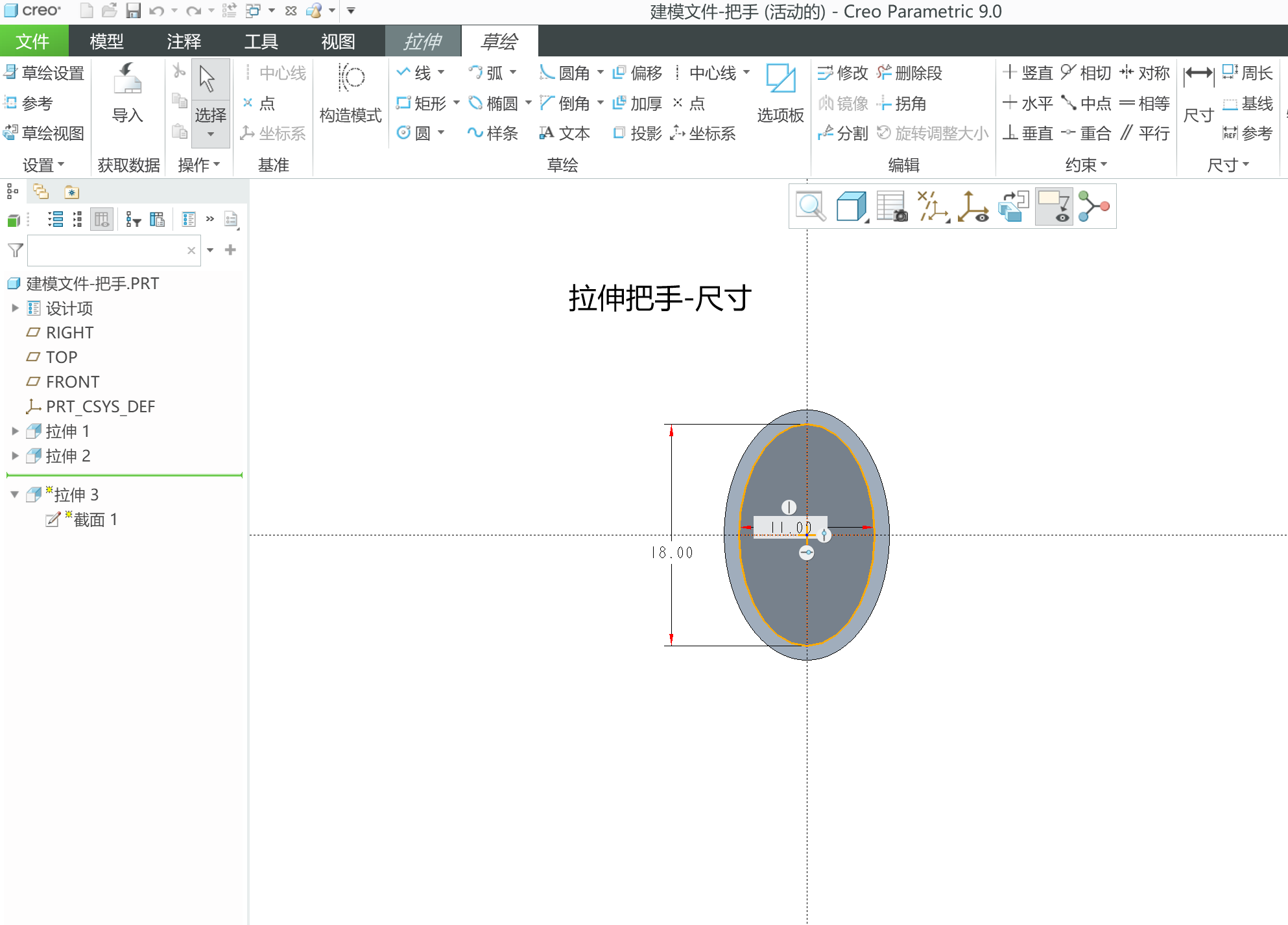

拉伸把手，参数如图。

6

建模步骤4-拉伸过度部位

向左
向右
1234567

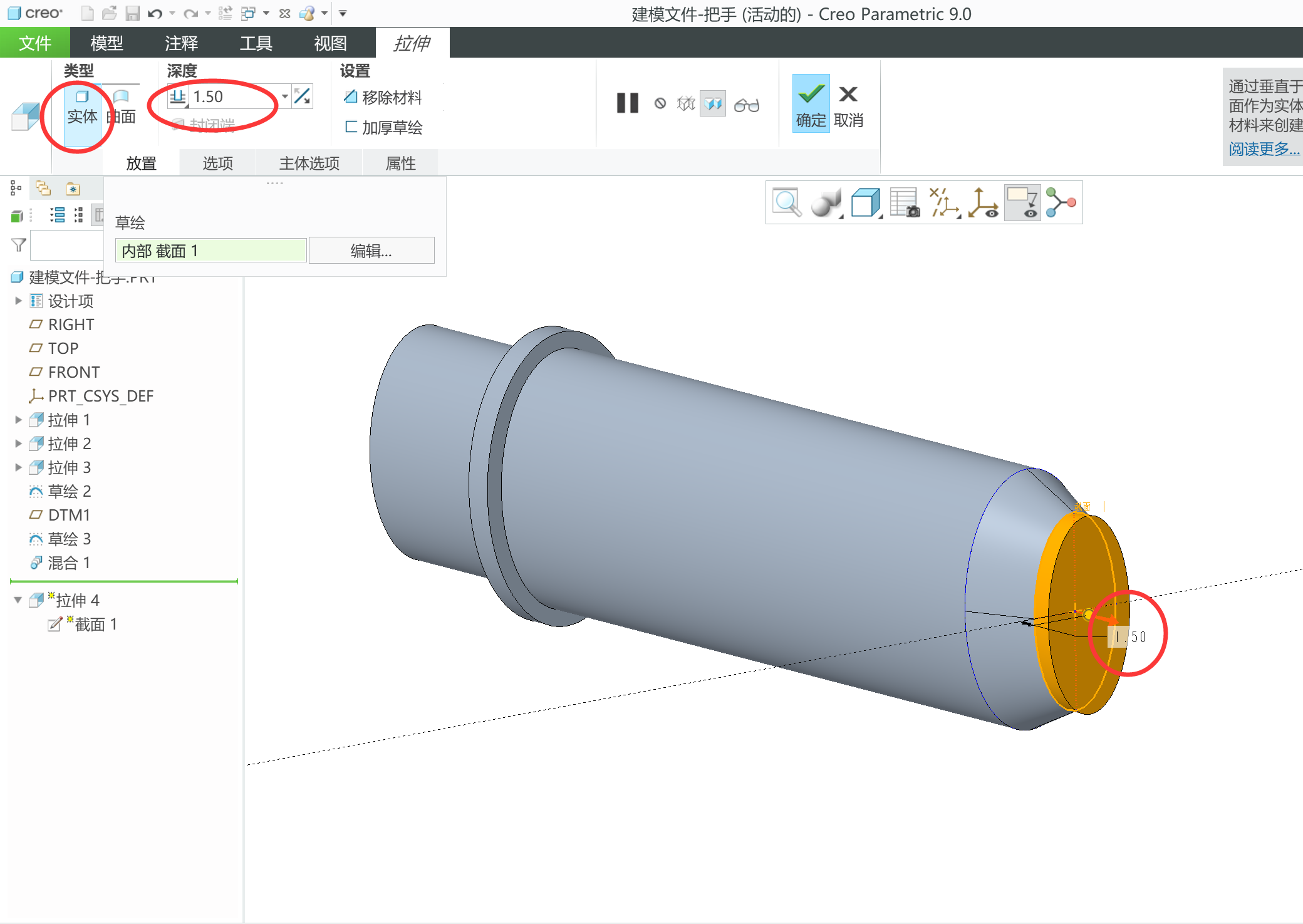

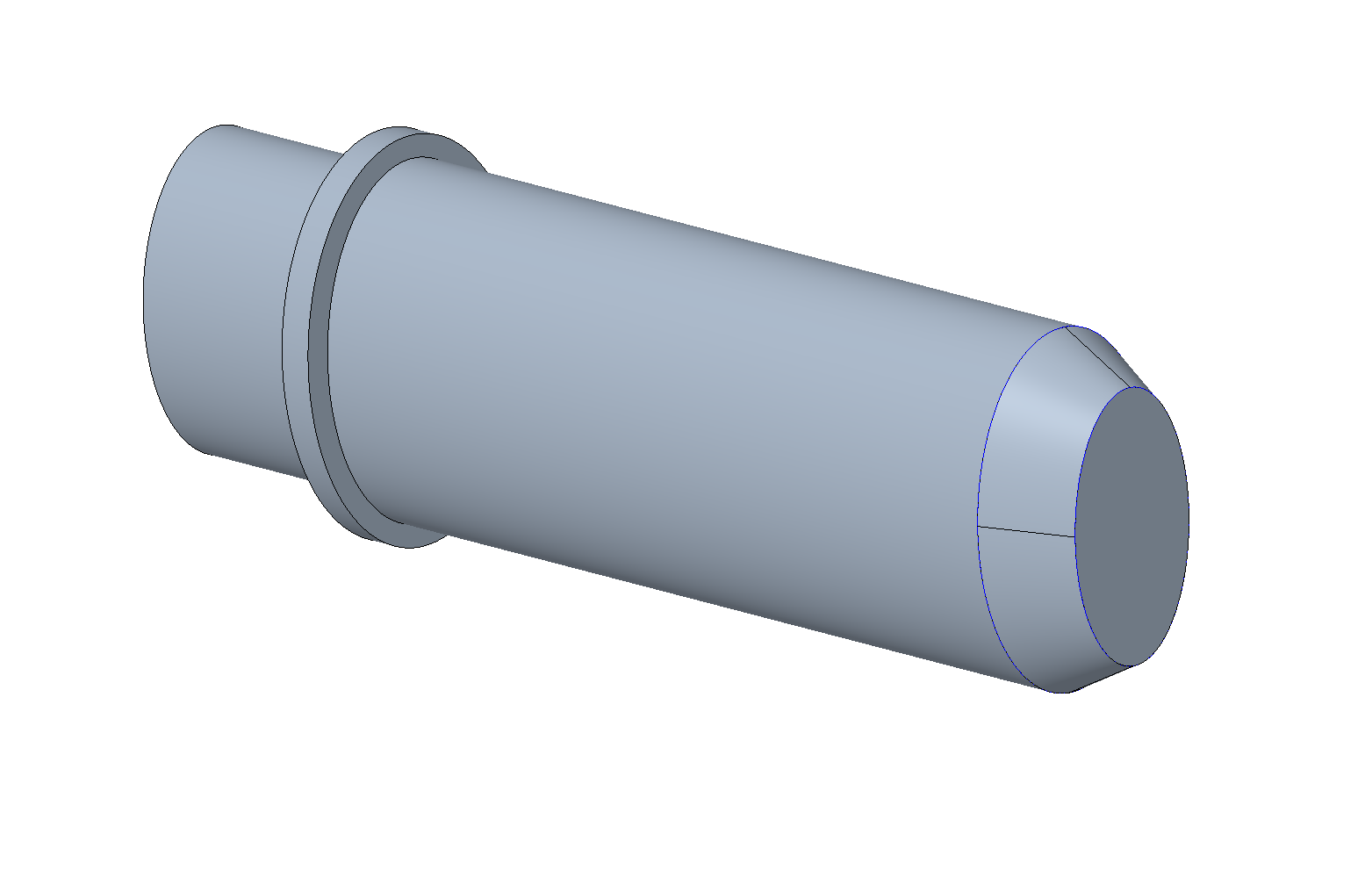

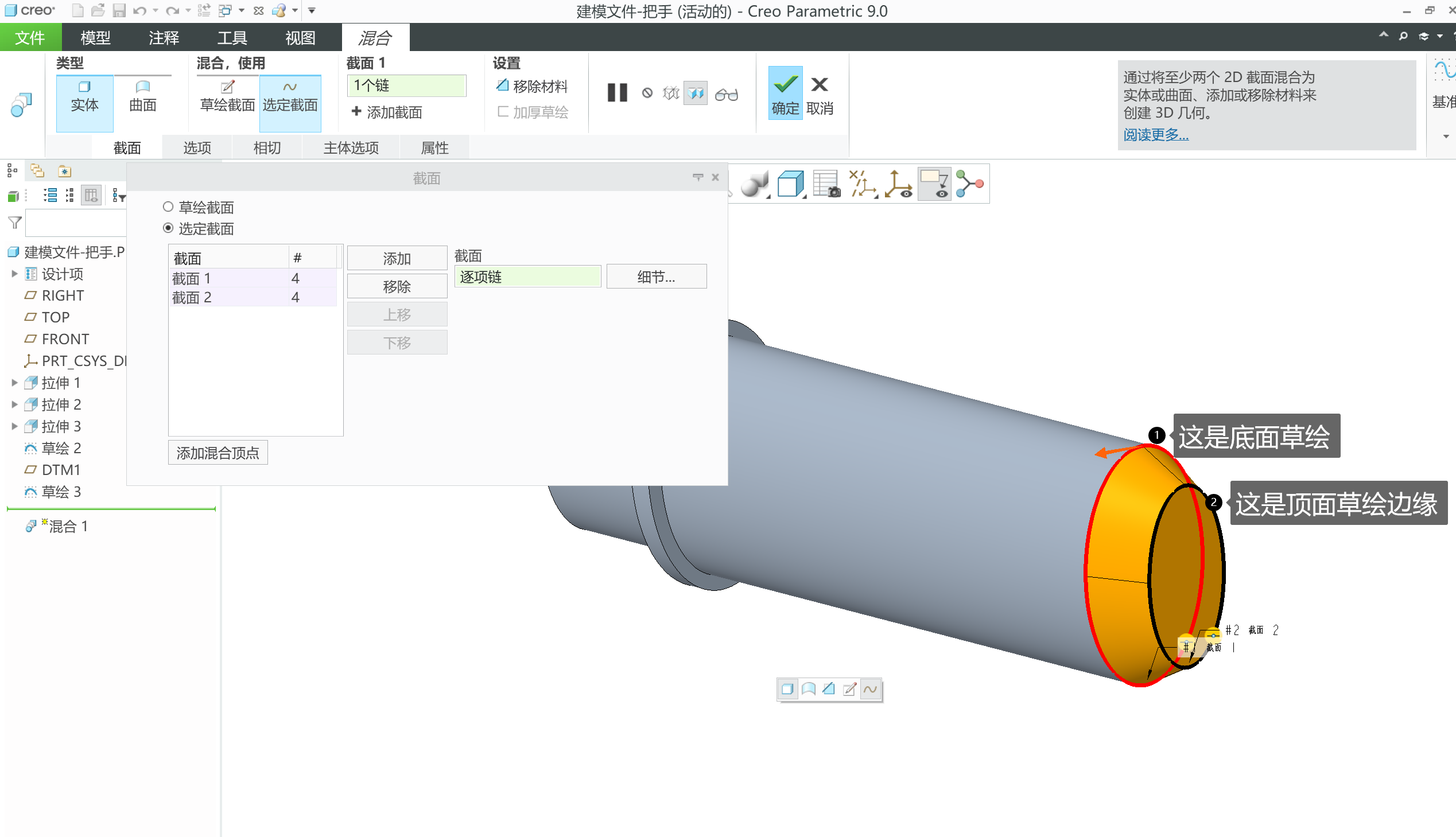

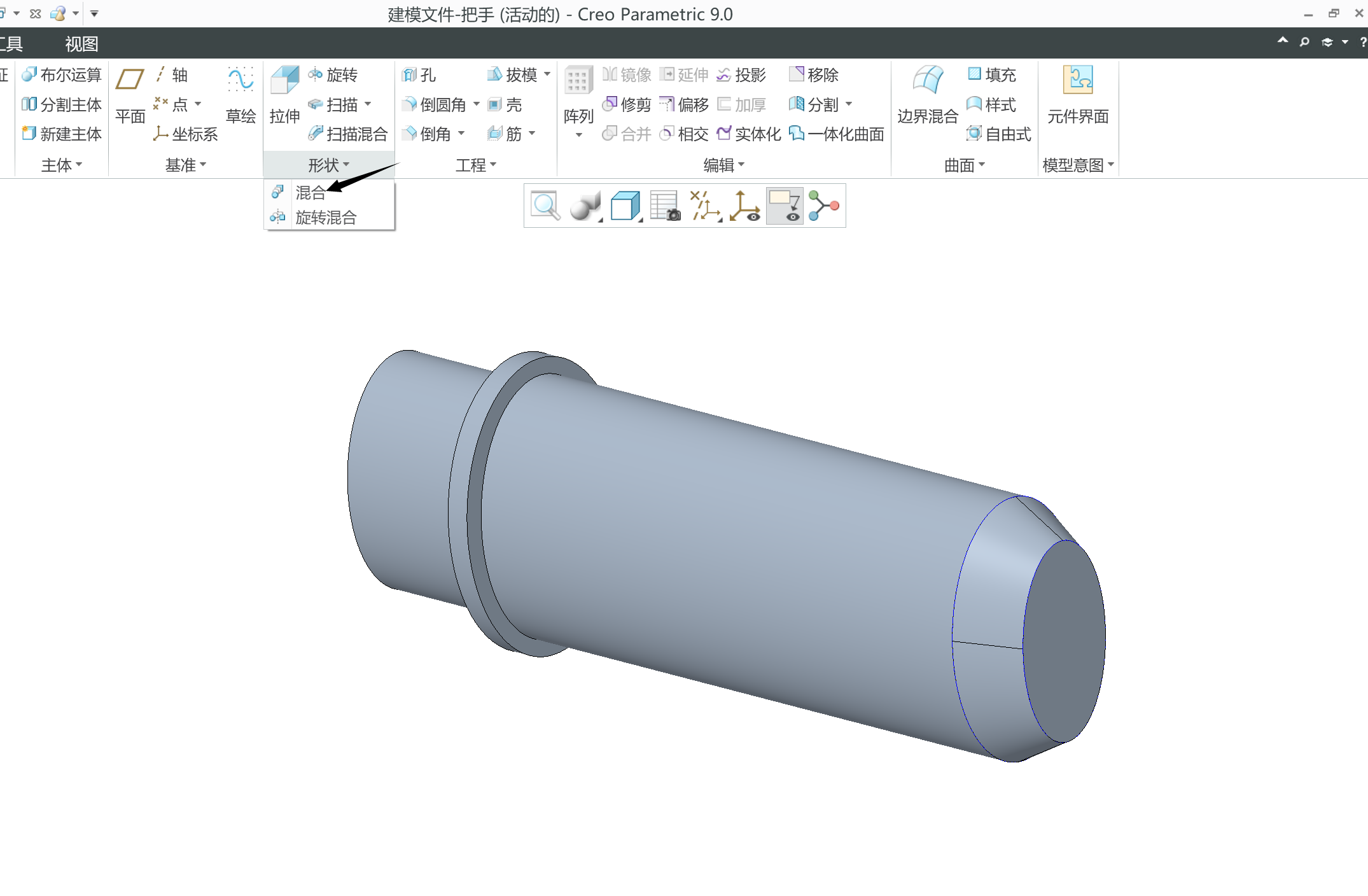

此部位需要配合原来的兔子头，因此需要按照图中的参数建模

7

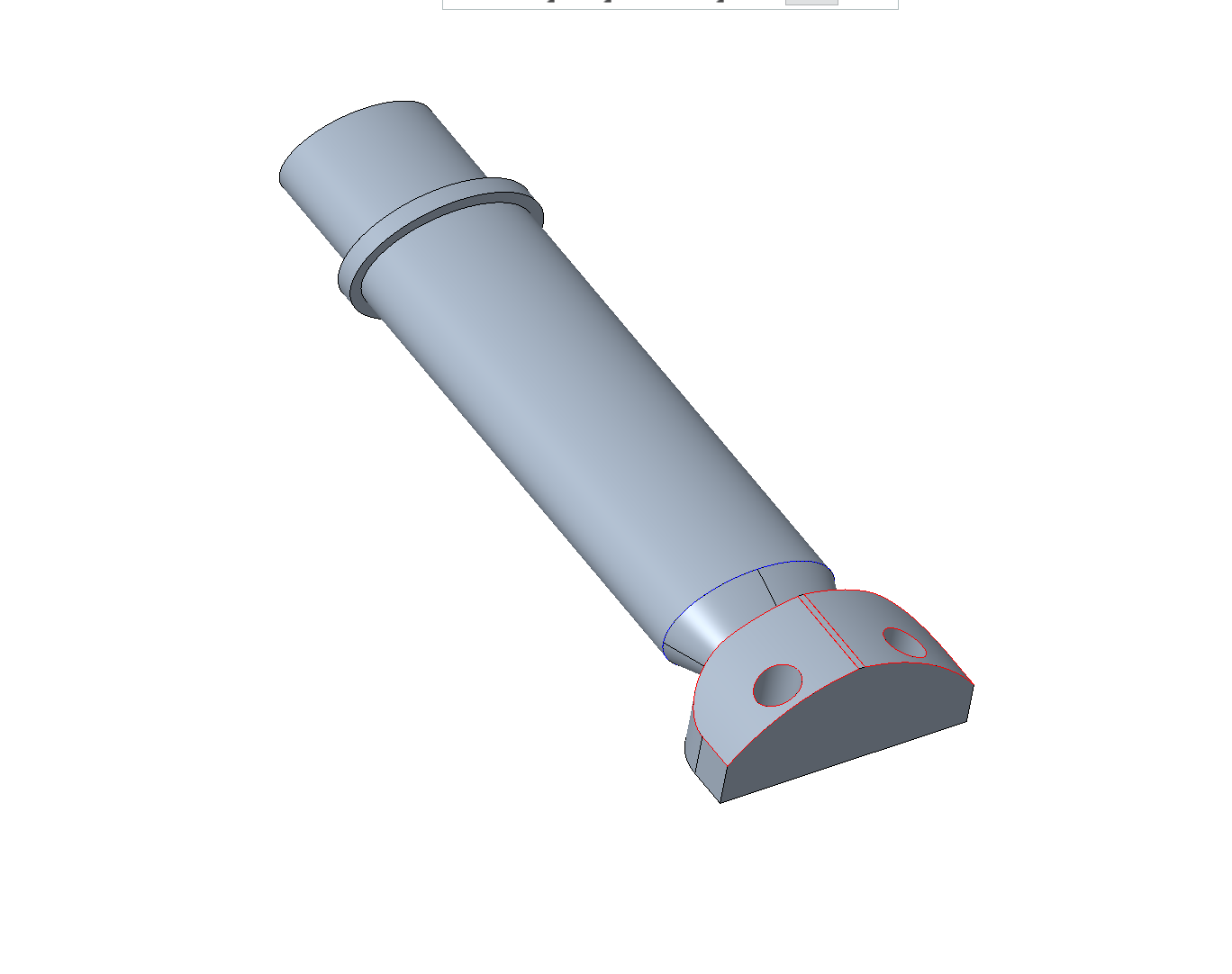

建模步骤5-拉伸配合兔子头部位

向左
向右
12345

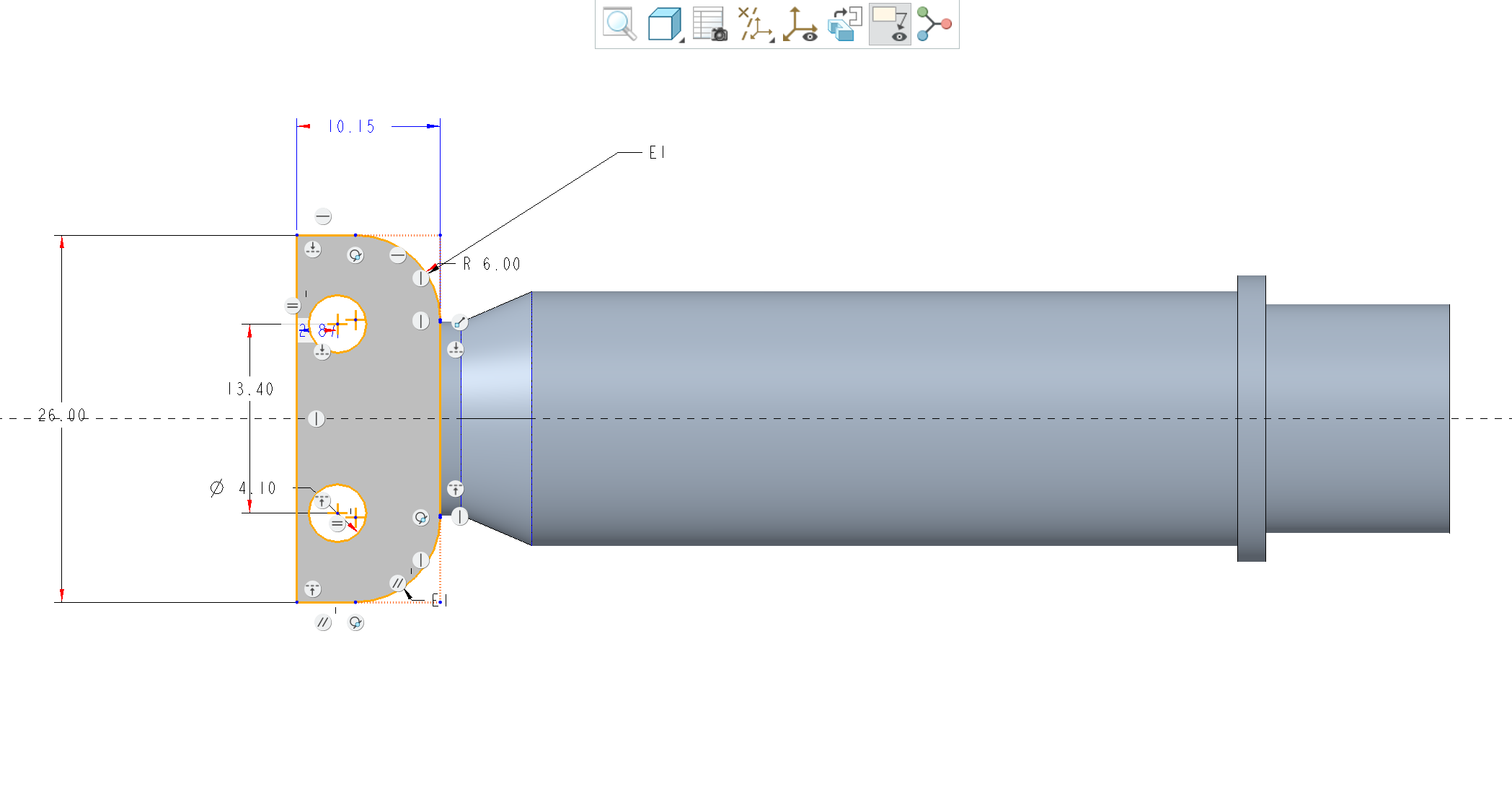

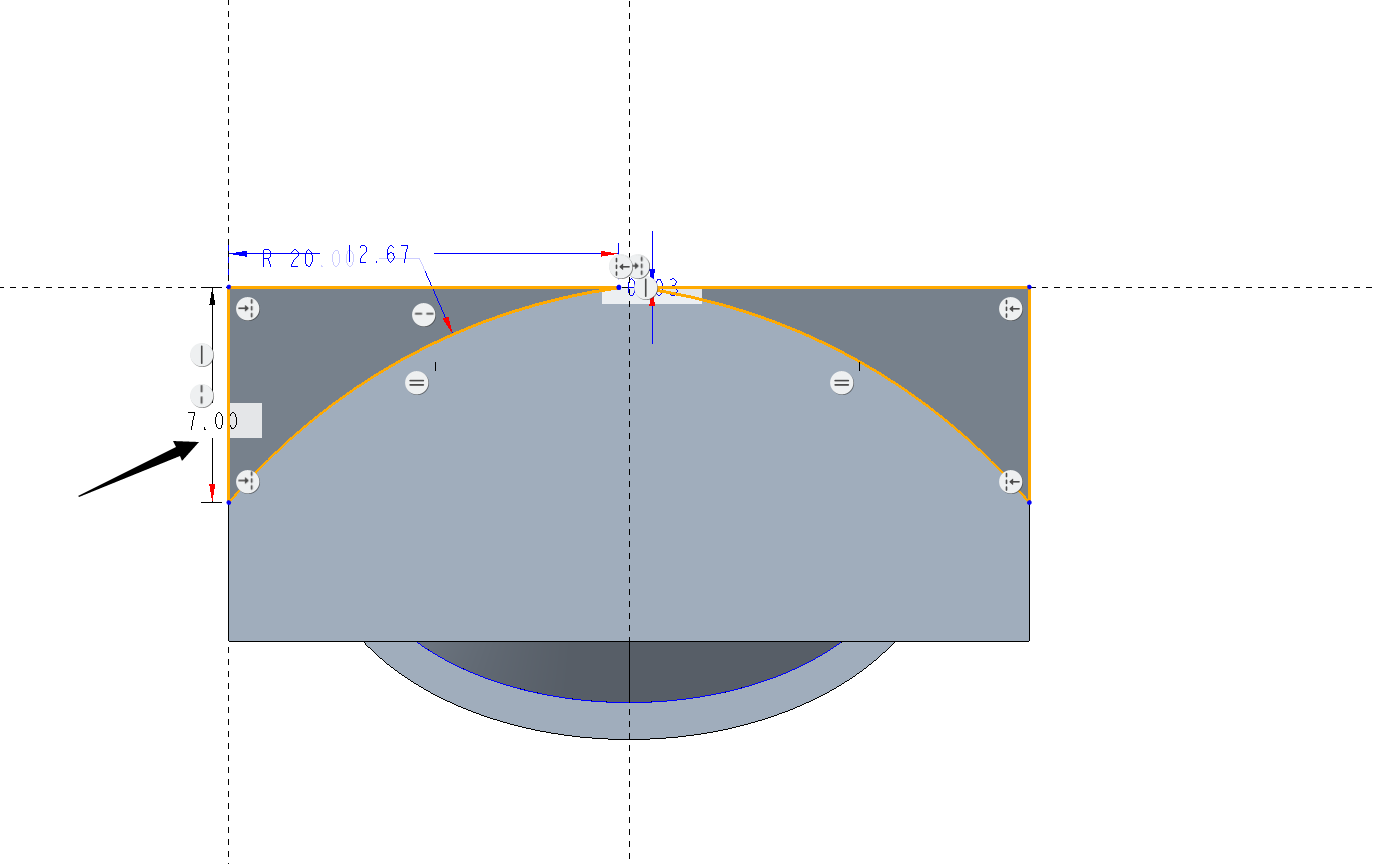

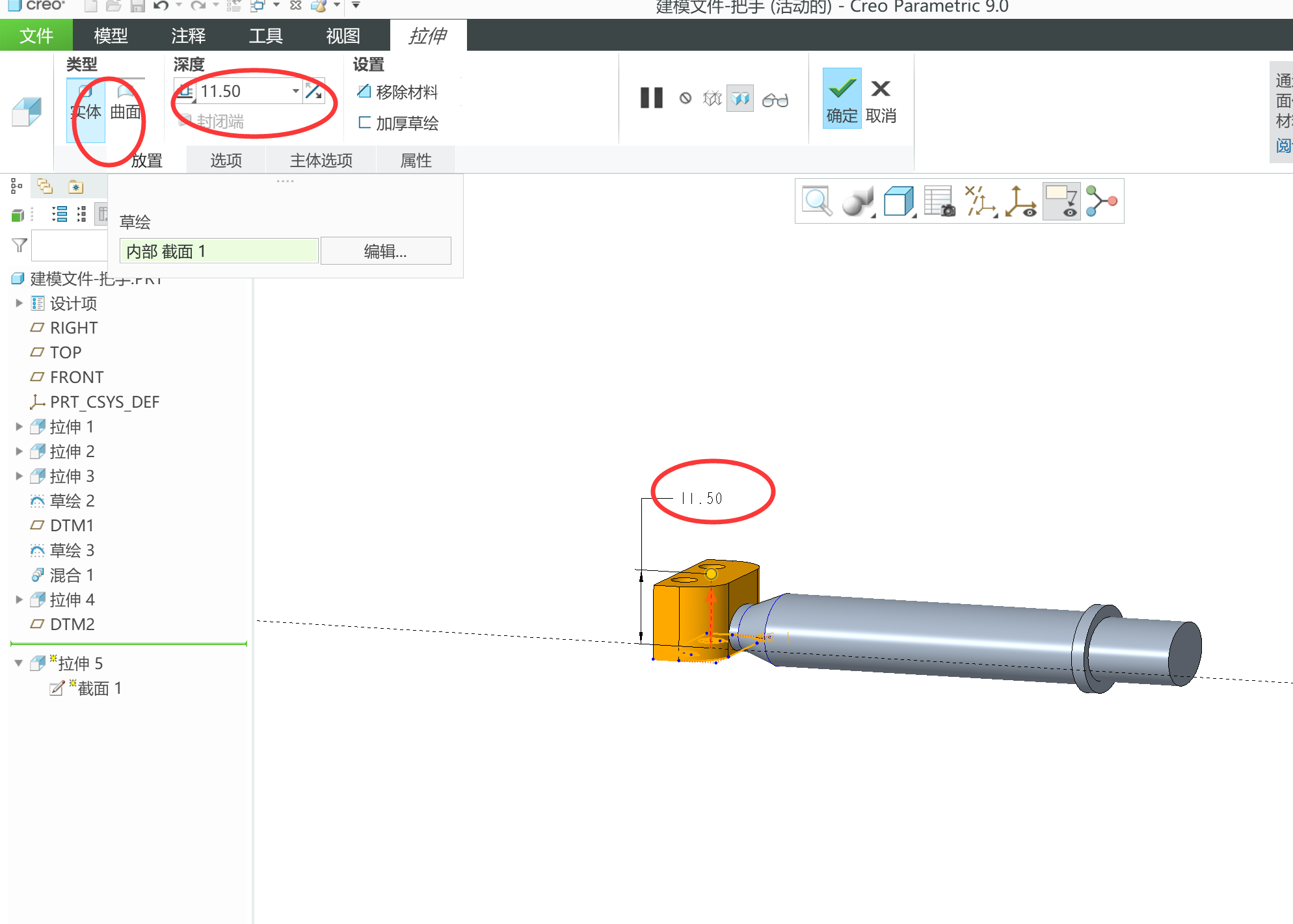

  1. 本步骤的参数是经过多次测试的最终结果，可按照参数作图即可
  2. 切除多余的部位
8

建模步骤6-制作把手纹路

向左
向右
123456

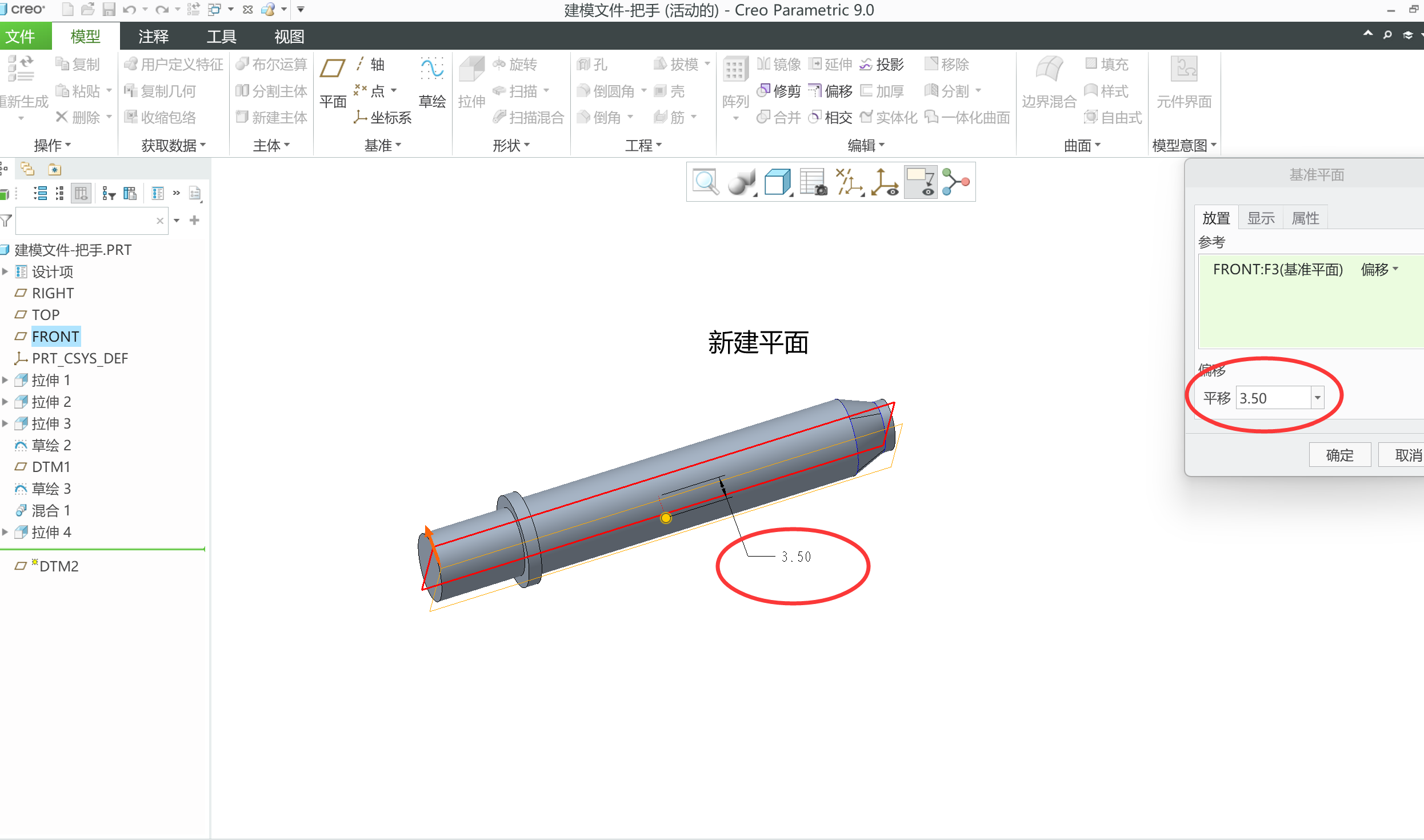

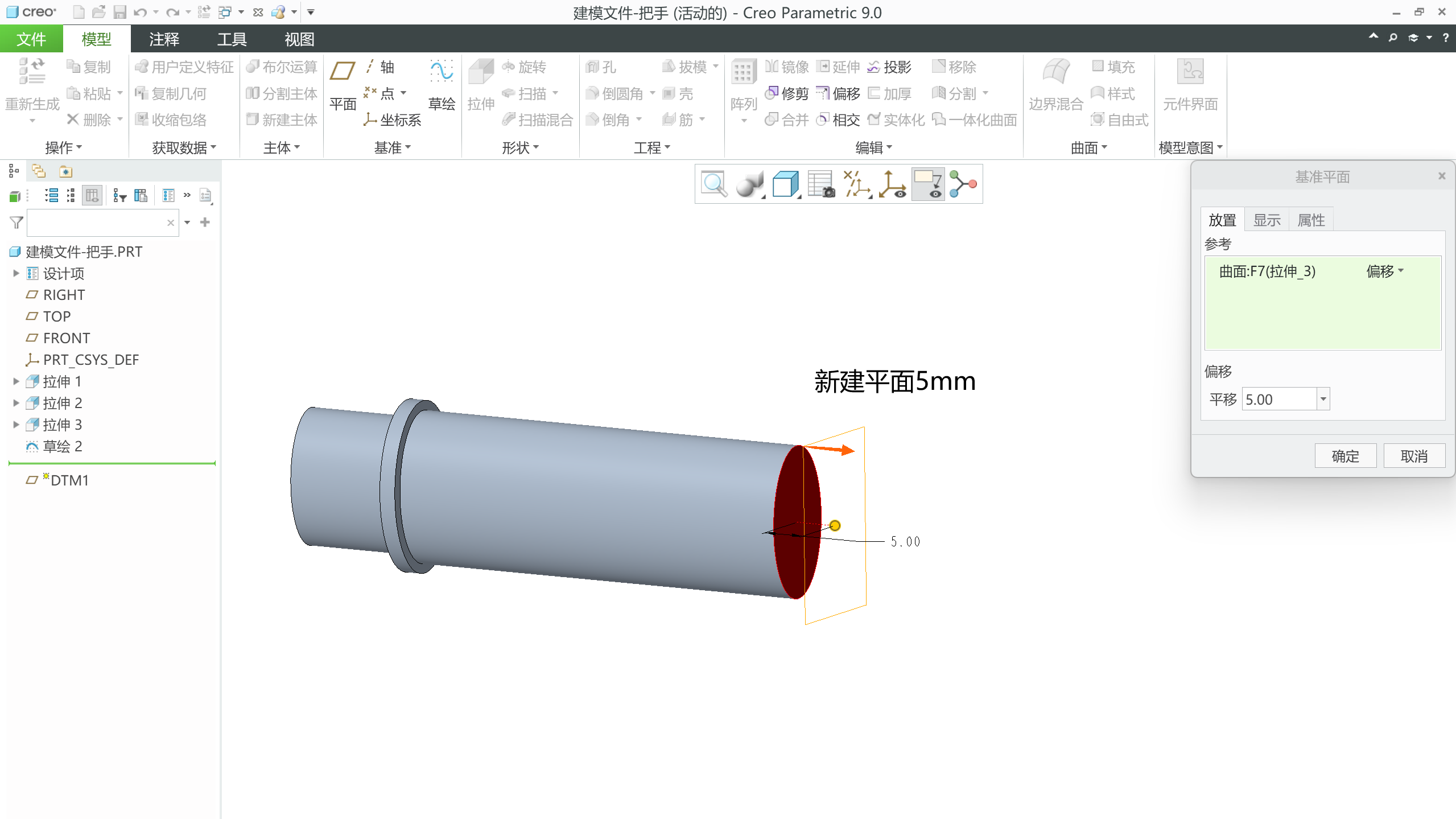

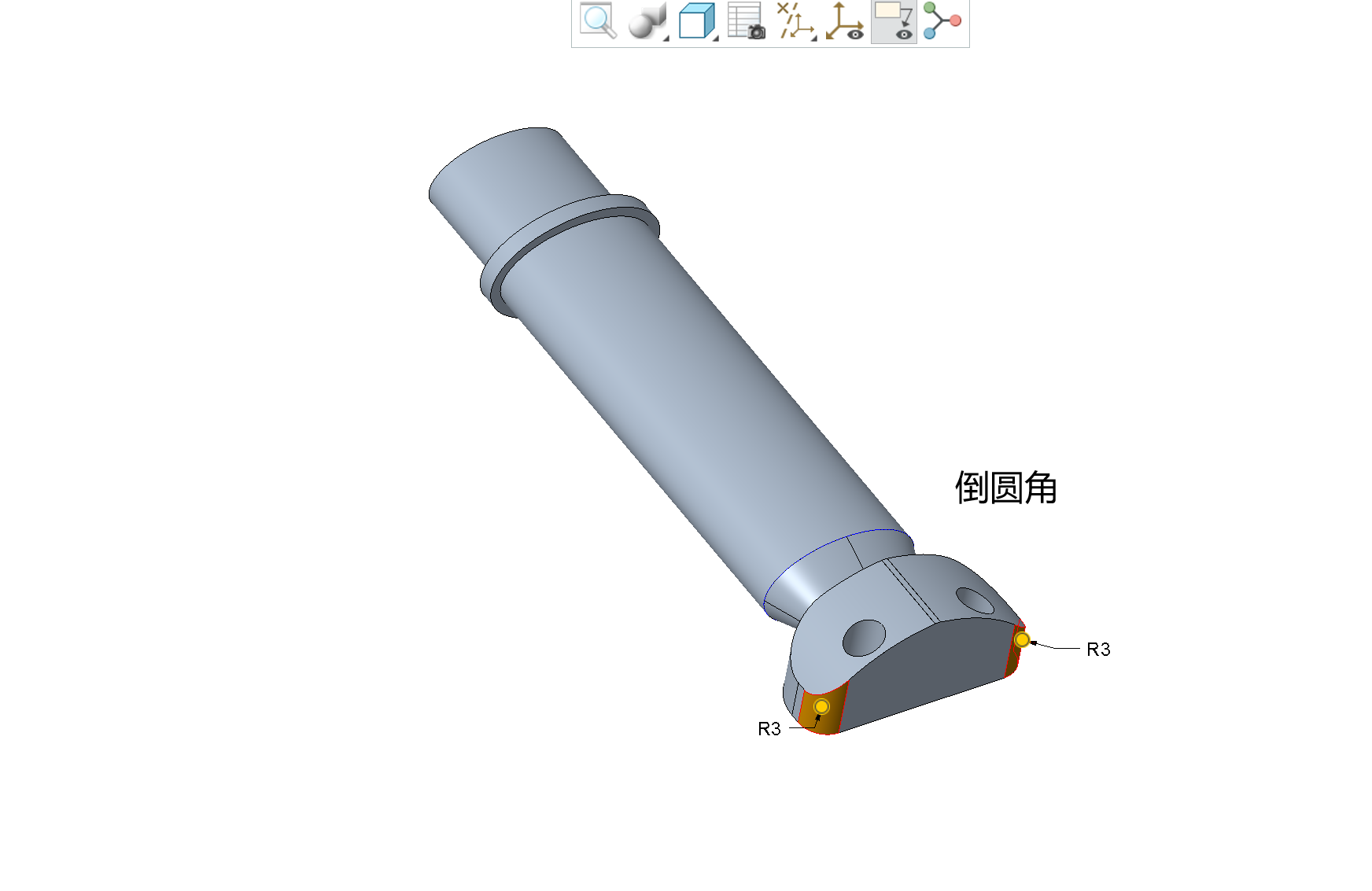

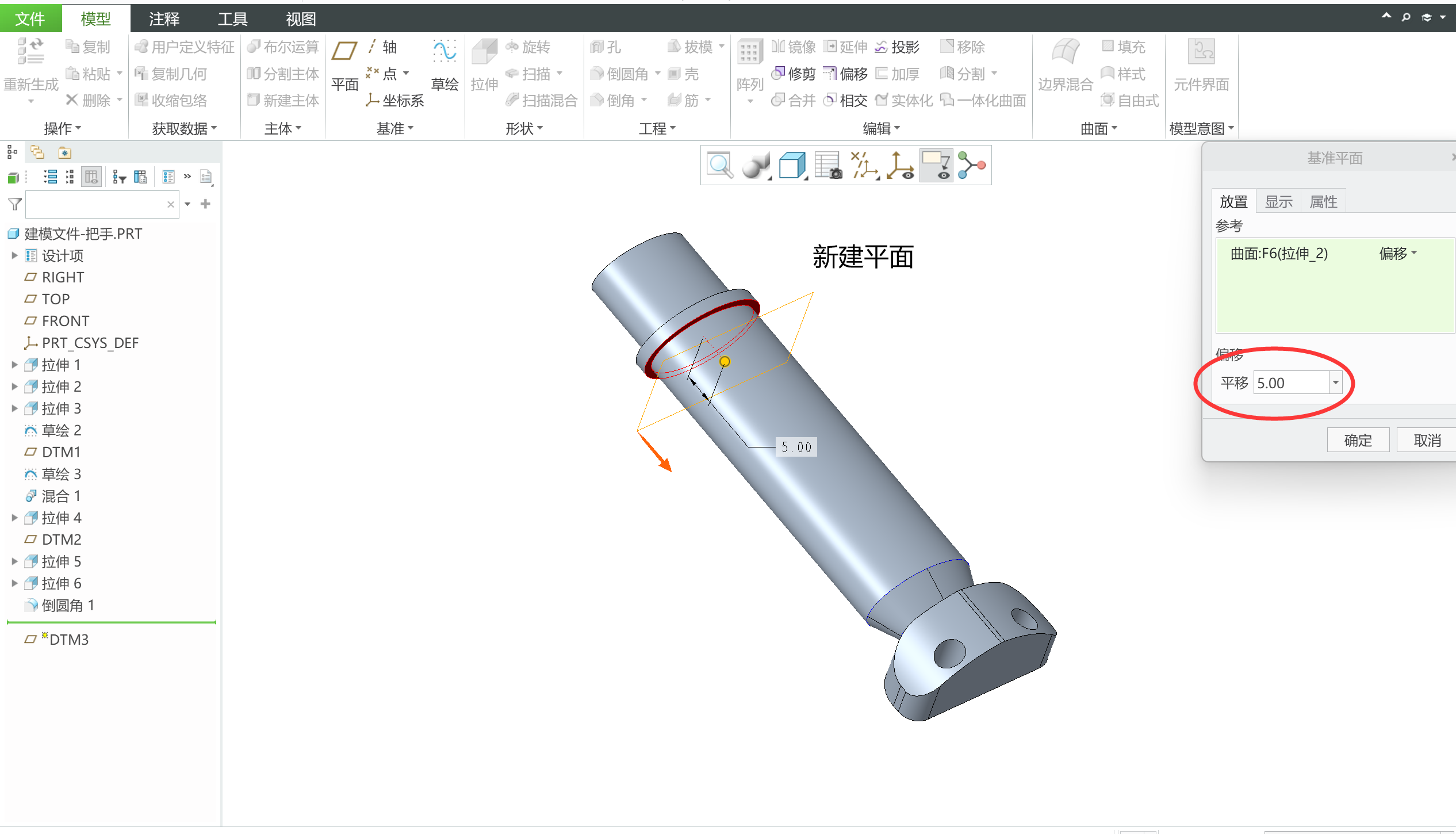

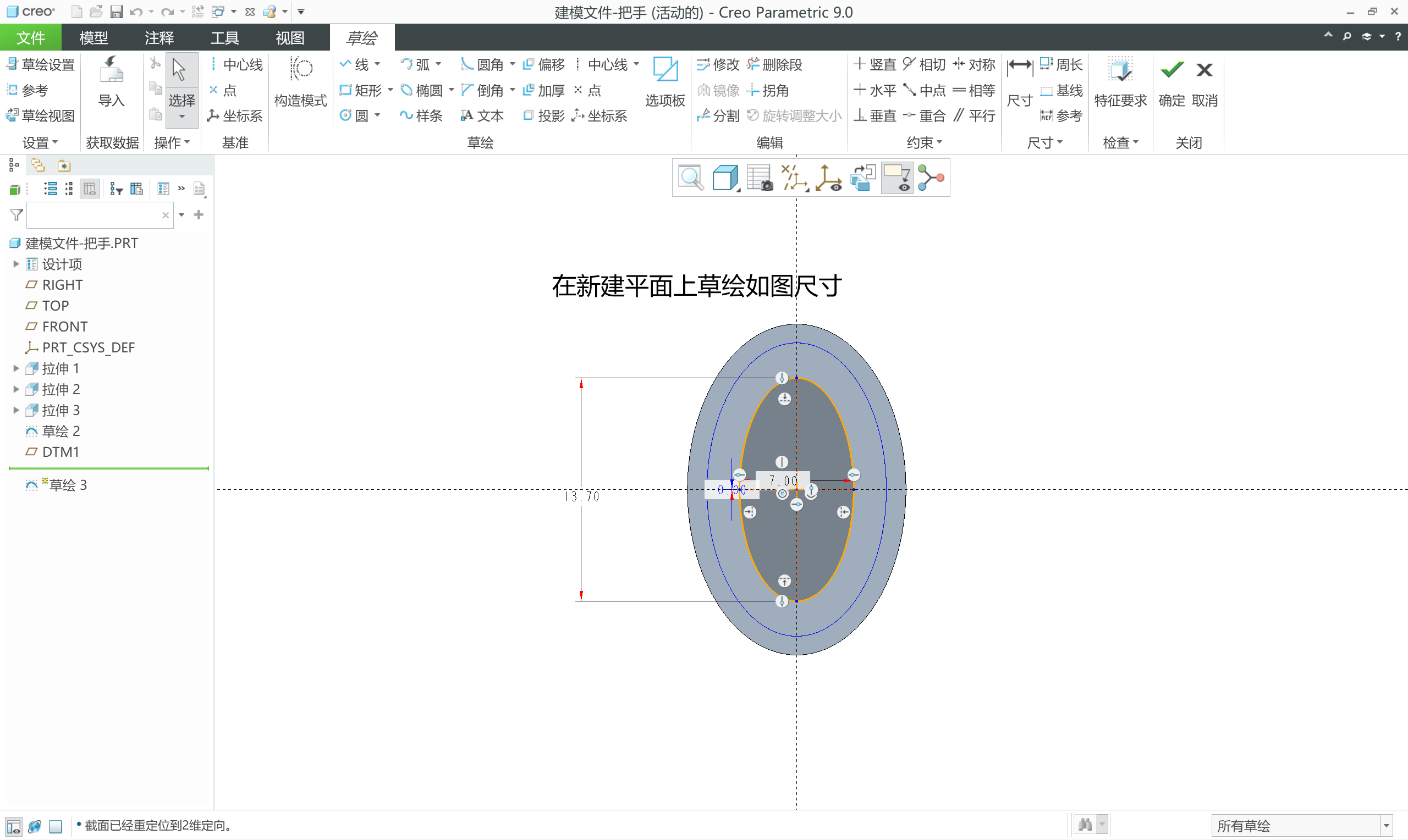

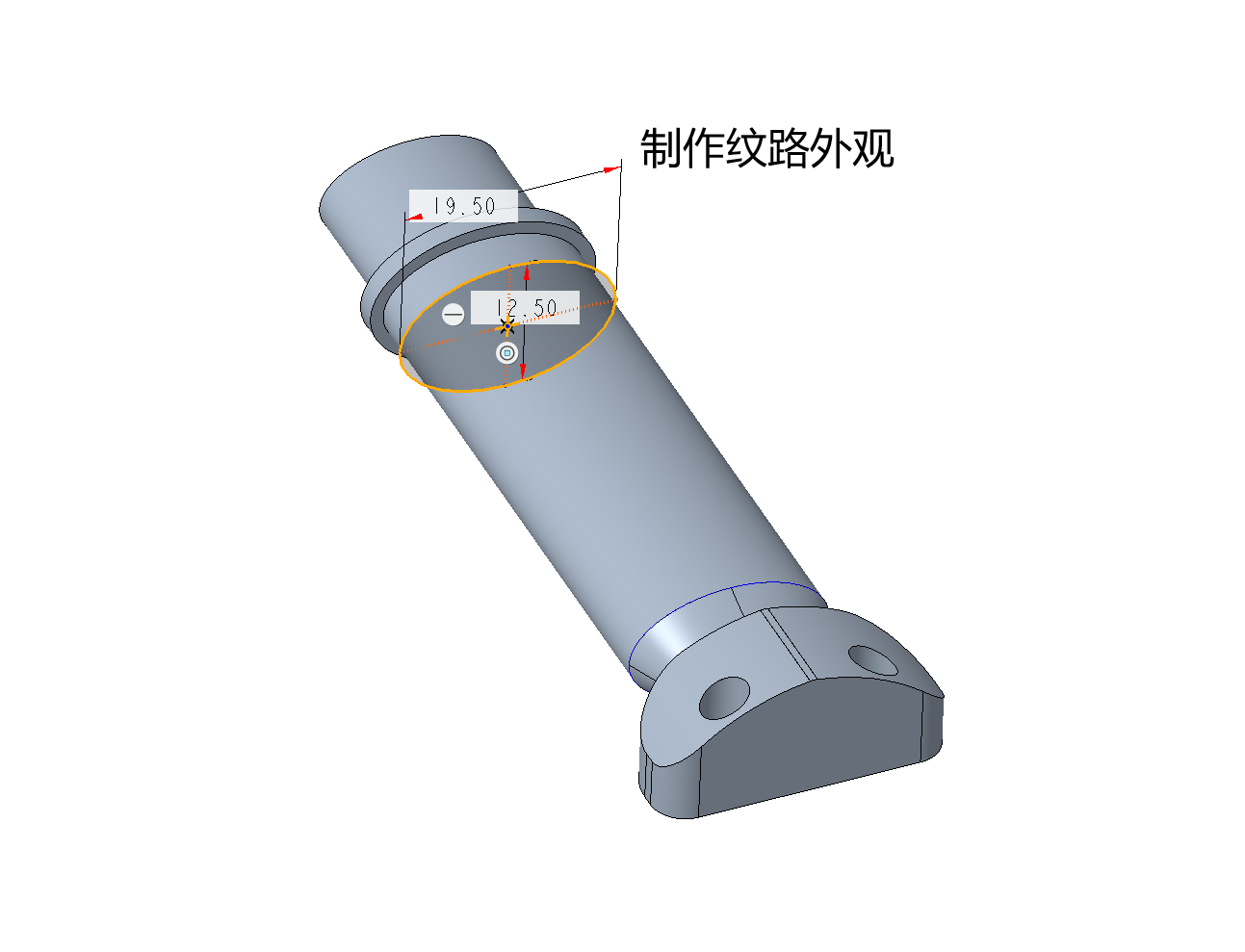

  1. 新建平面

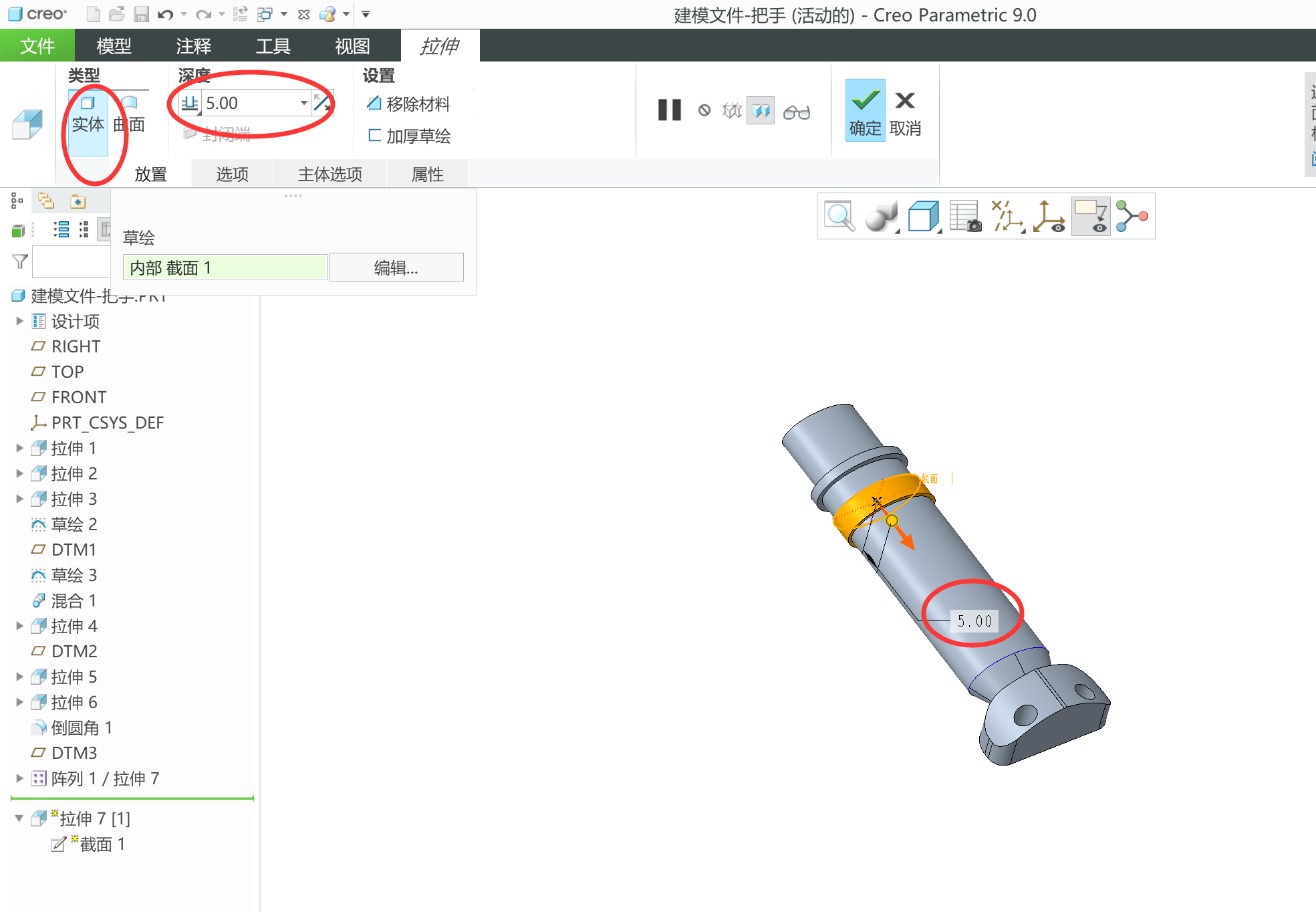

  2. 在此平面上进行拉伸纹路

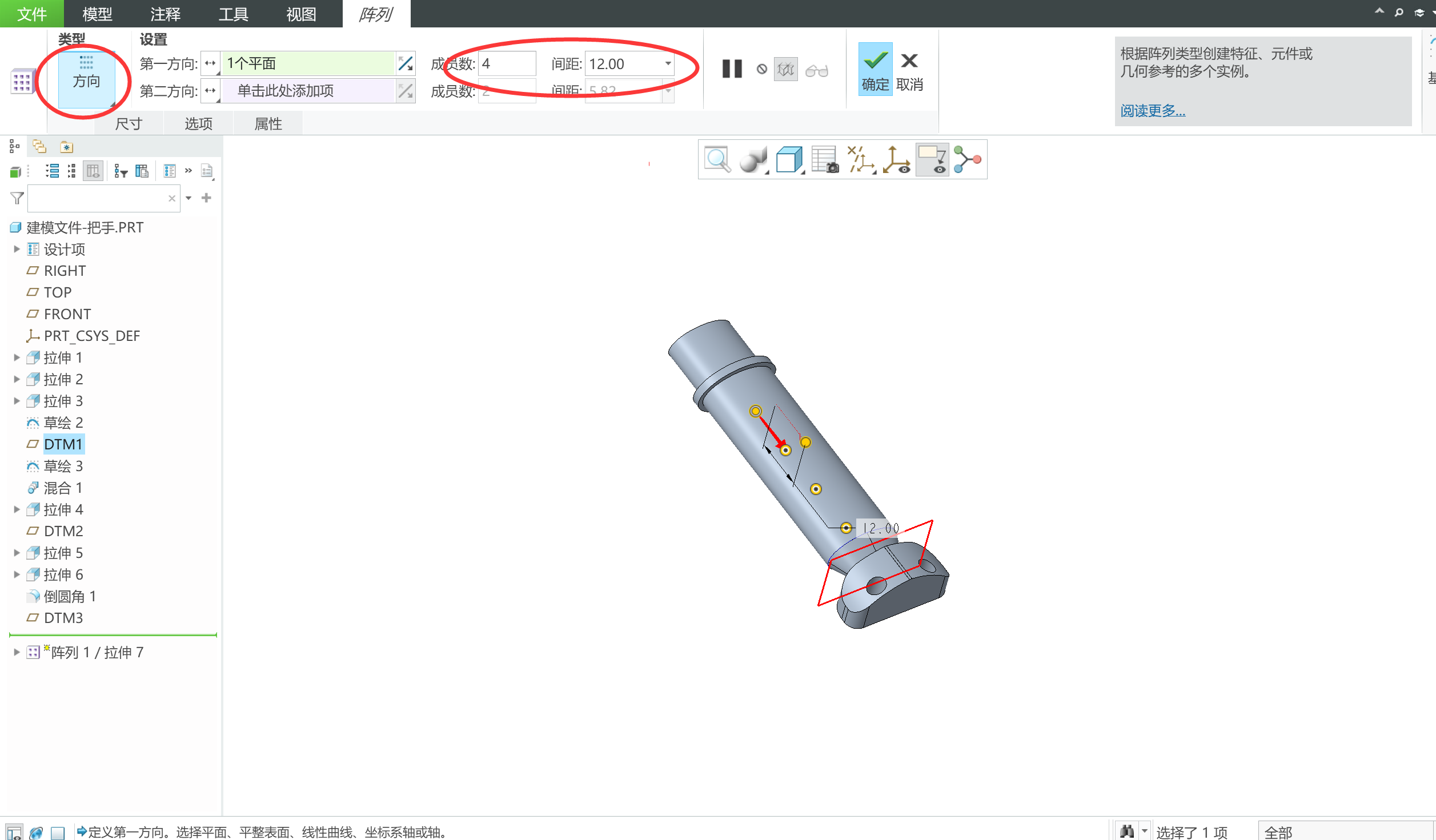

  3. 阵列纹路，方式为方向

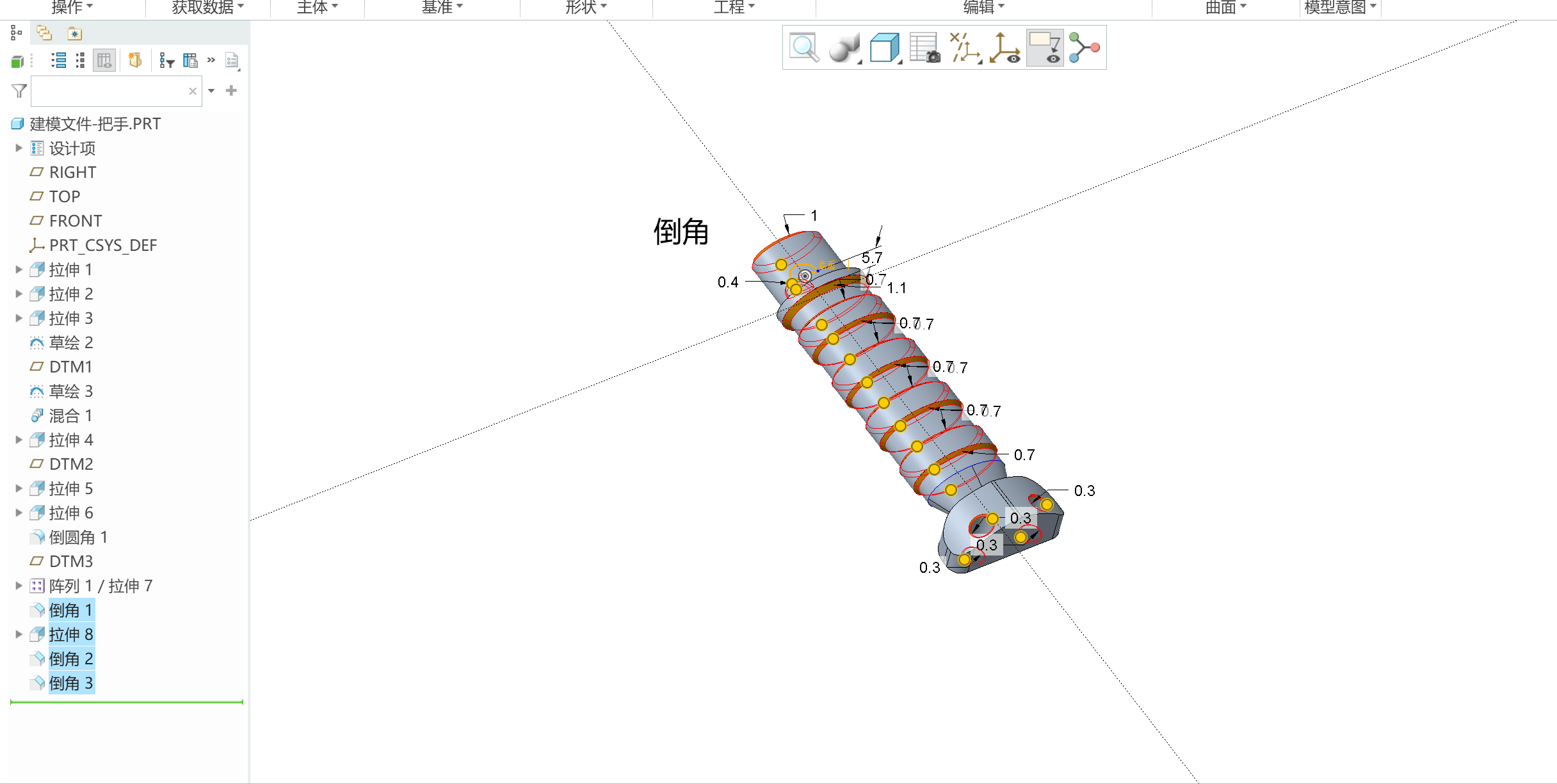

  4. 倒角

建模结束

9

3D打印及测试

向左
向右
12345

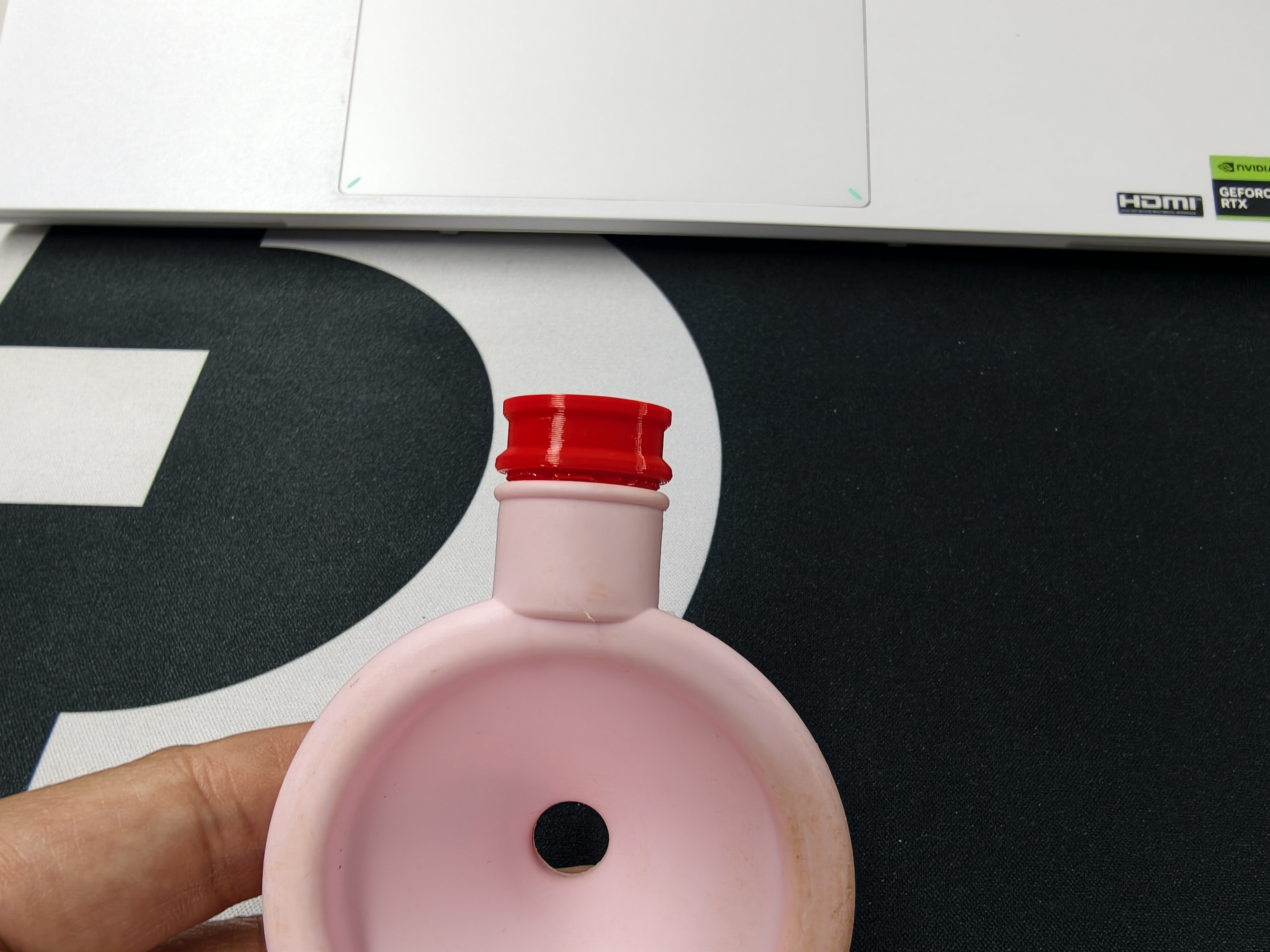

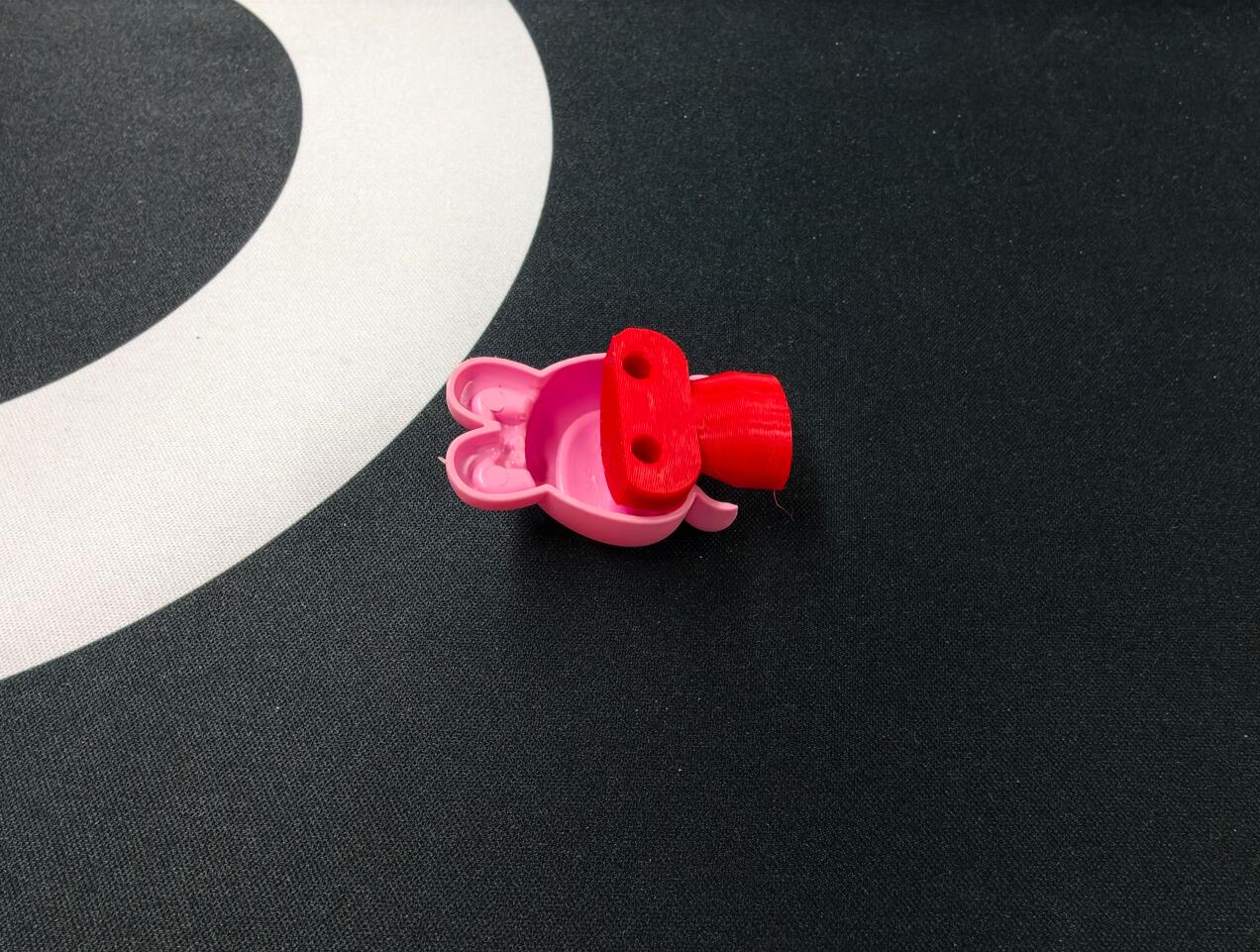

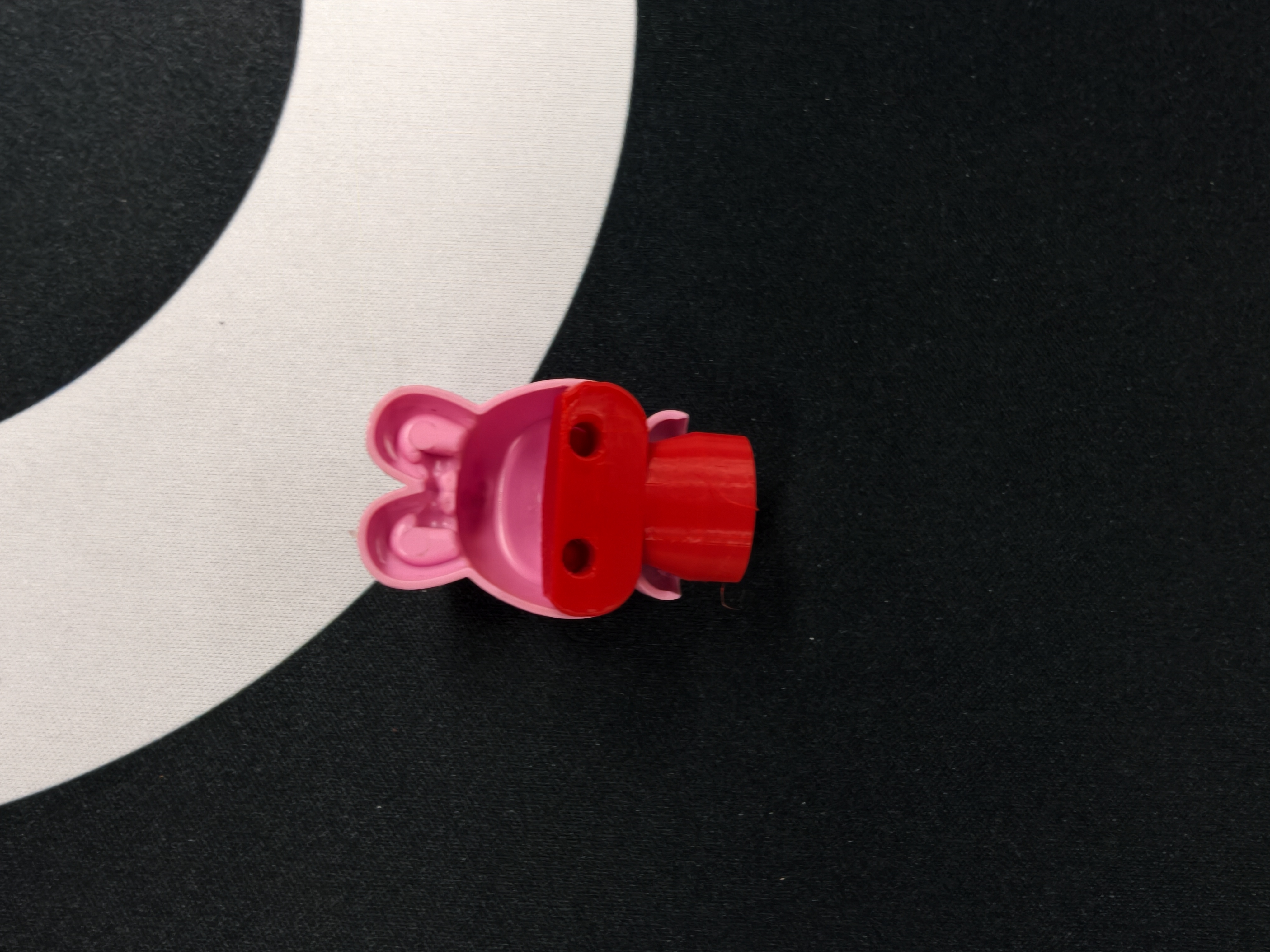

  1. 先分别打印两头，测试通过再打印整体

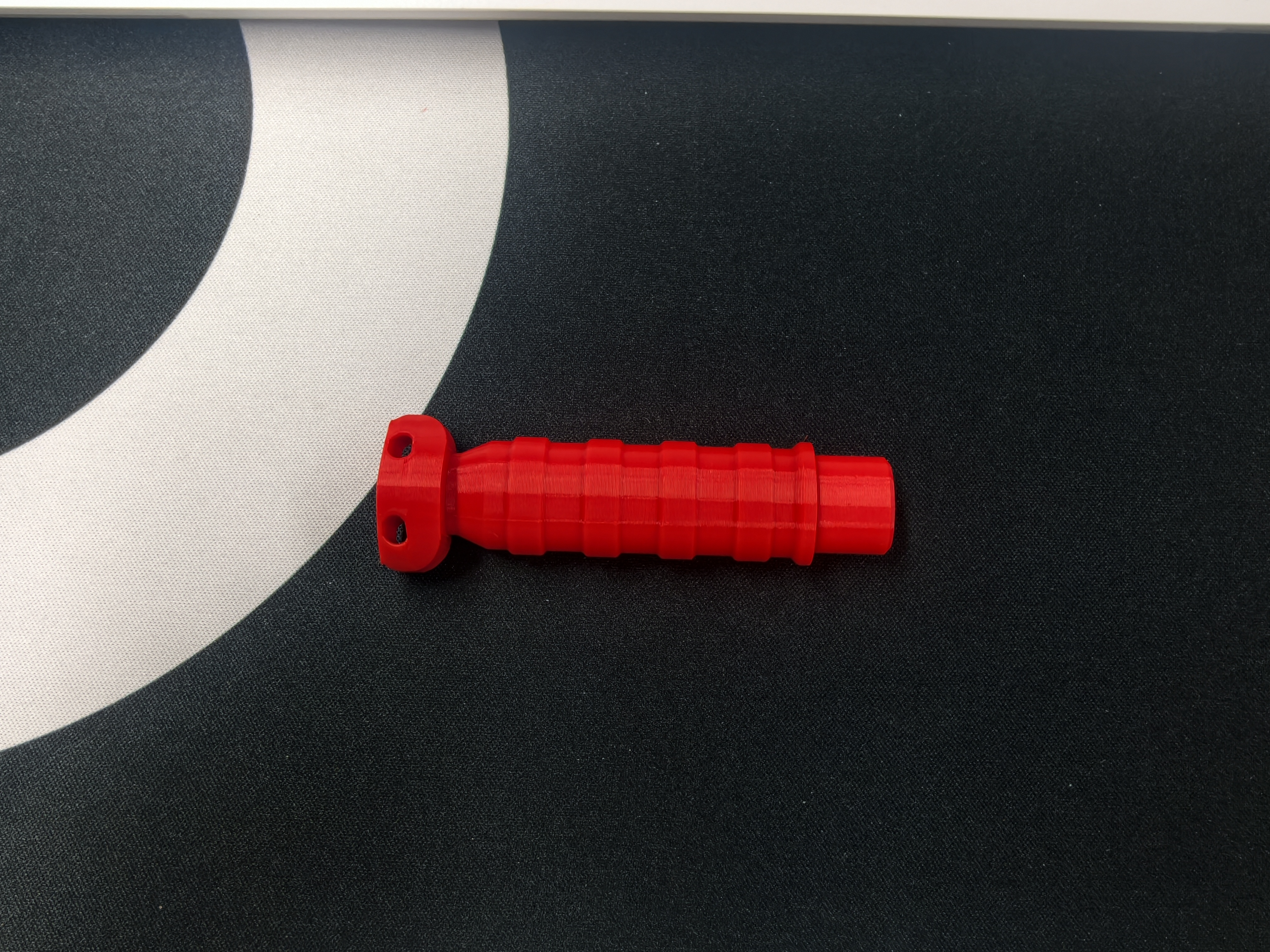

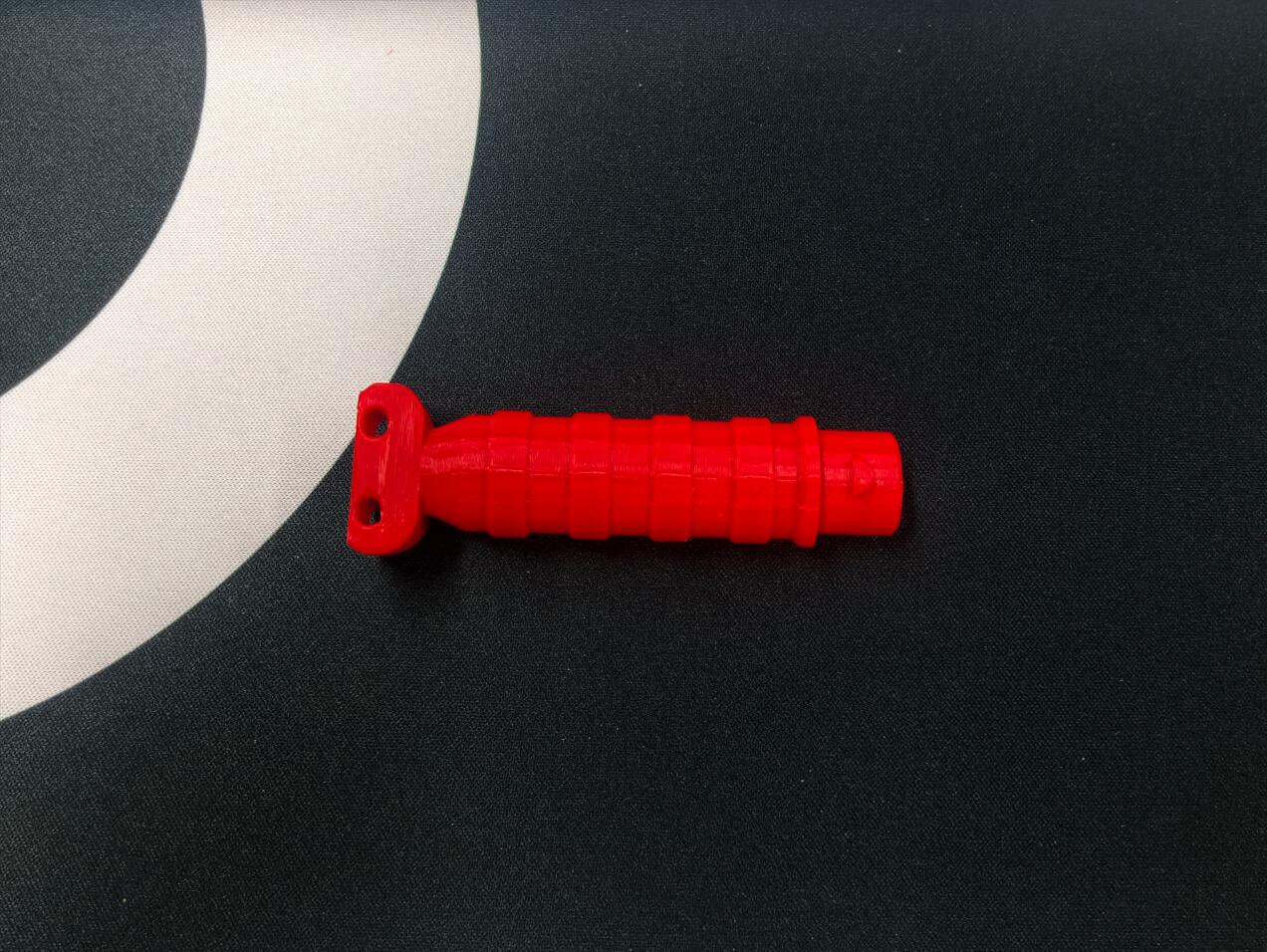

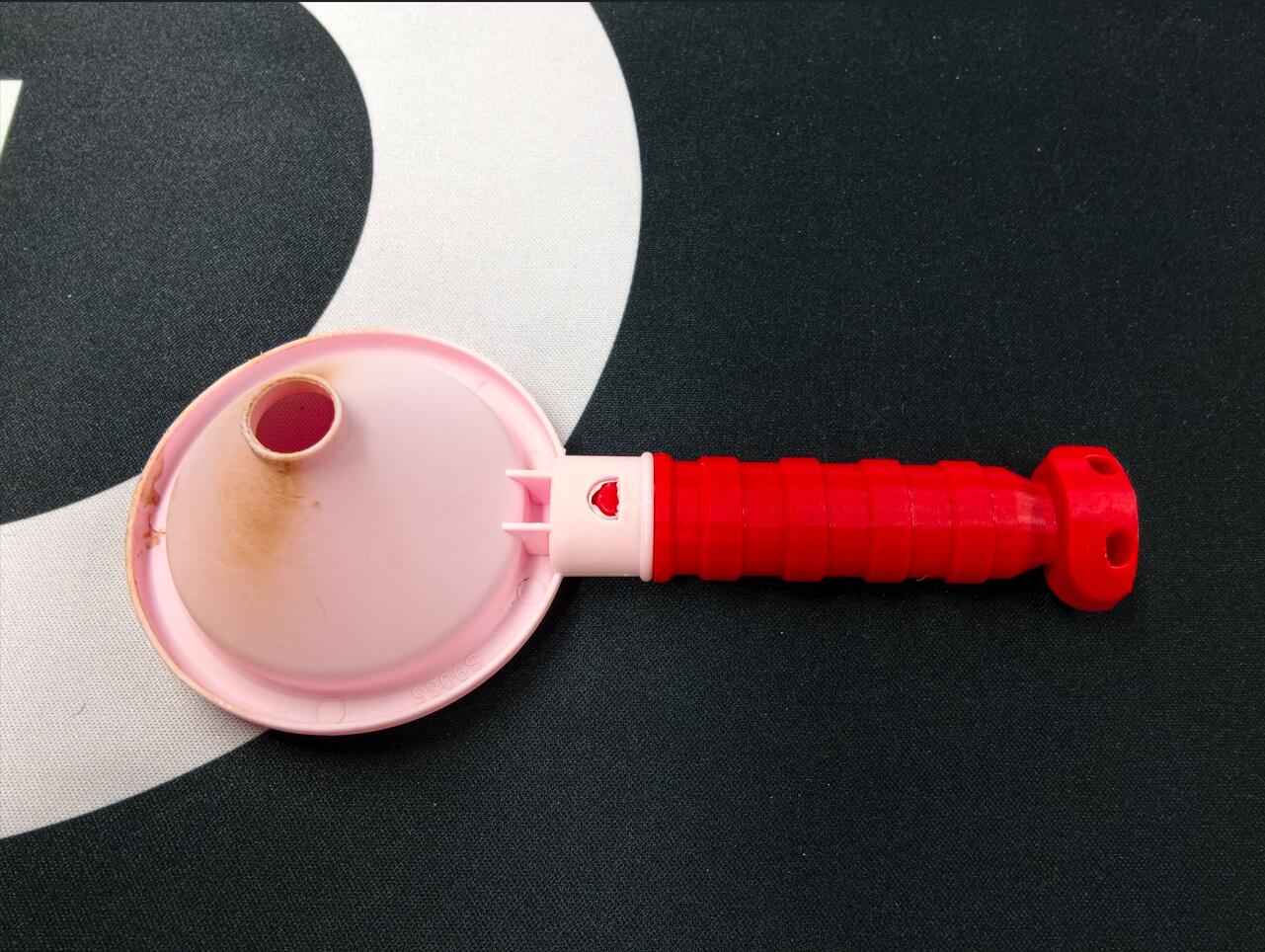

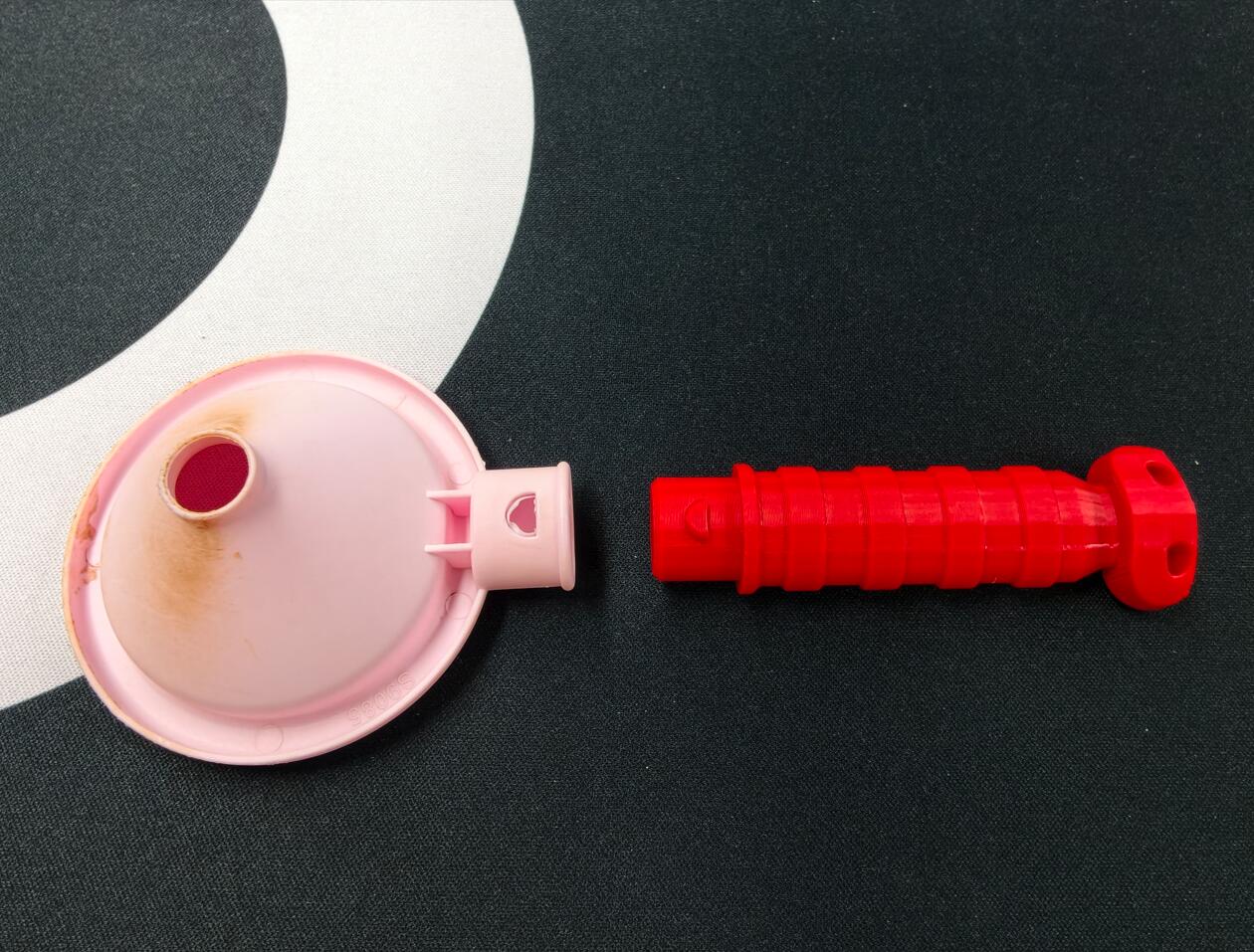

  2. 打印实物如最后两图
STP
3D打印把手.stp
415.60KB
10

组装

向左
向右
1234

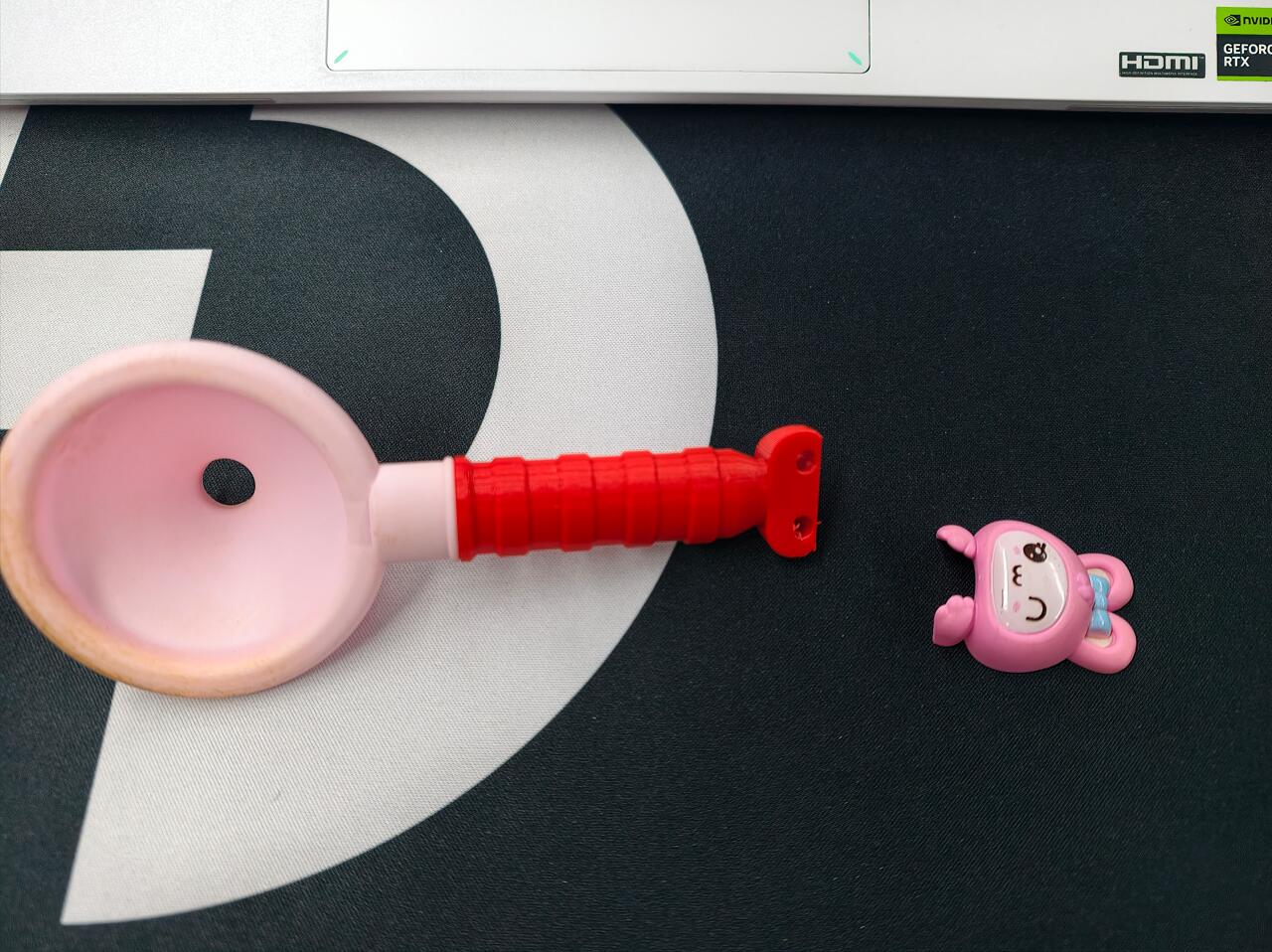

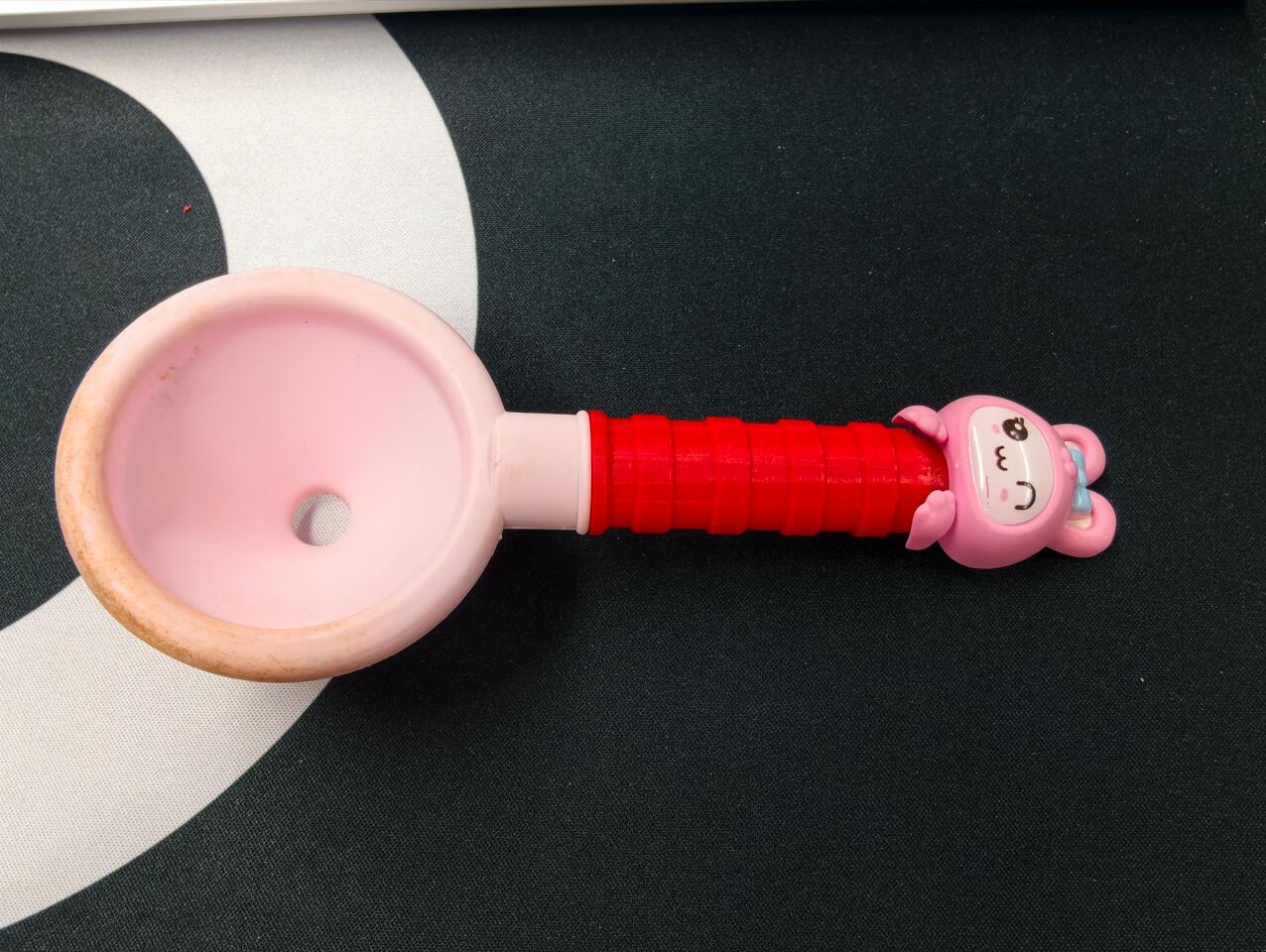

安装简单，直接按压即可
