6寸无刷风扇TPU脚垫

头像
3D打印试炼者
原创
发布时间: 2026-05-23 14:15:25 | 阅读数 0收藏数 0评论数 0
3D打印
TPU脚垫
风扇配件
3D打印
拓竹
封面

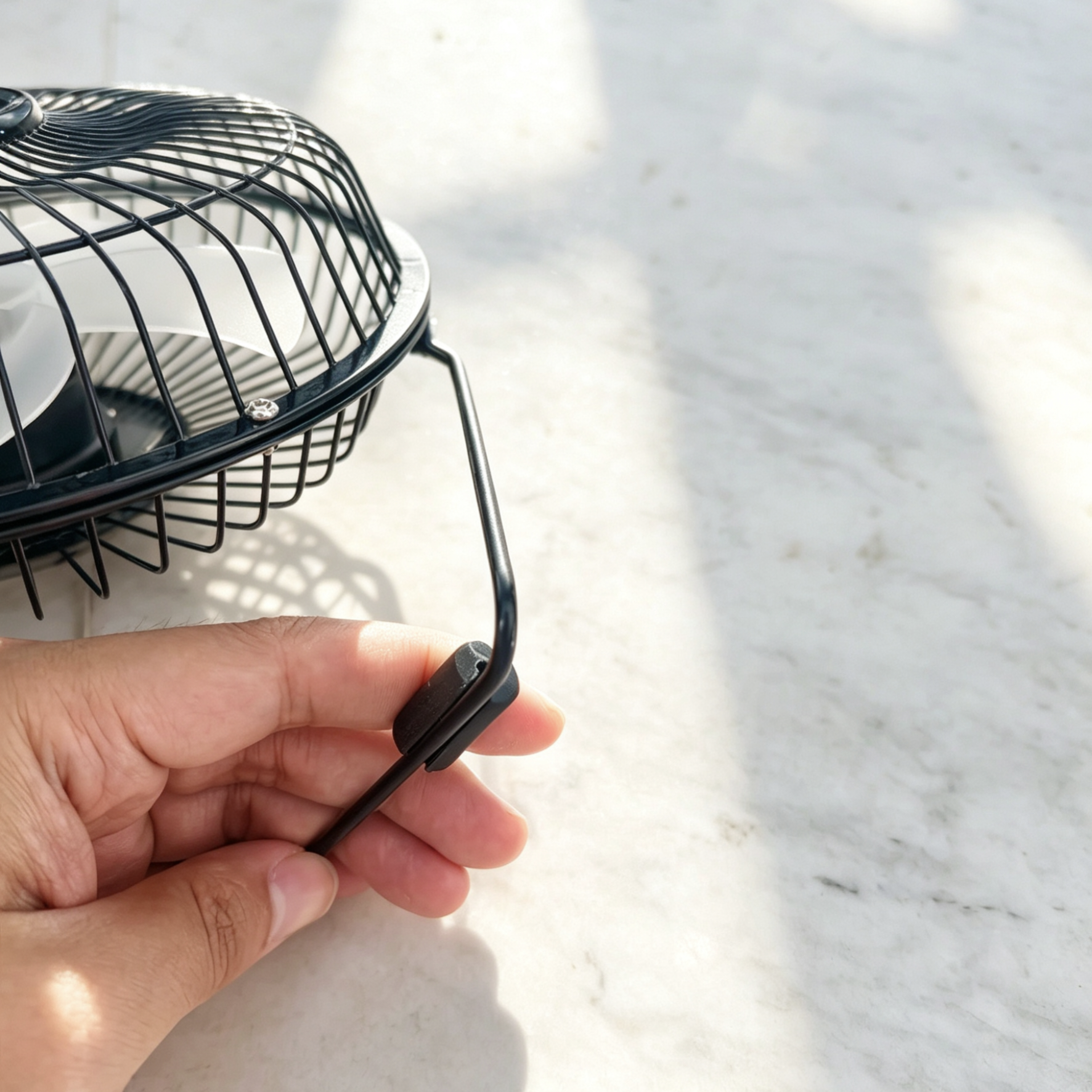

本项目是做一款3D打印的TPU脚垫，用于6寸无刷桌面风扇。原因是自带的脚垫太短，且松，乱跑导致每次移动，都需要将脚垫归位放置好，且圆柱面与桌面接触太少，导致容易撞倒。实测换完TPU脚垫后，解决以上问题。
1

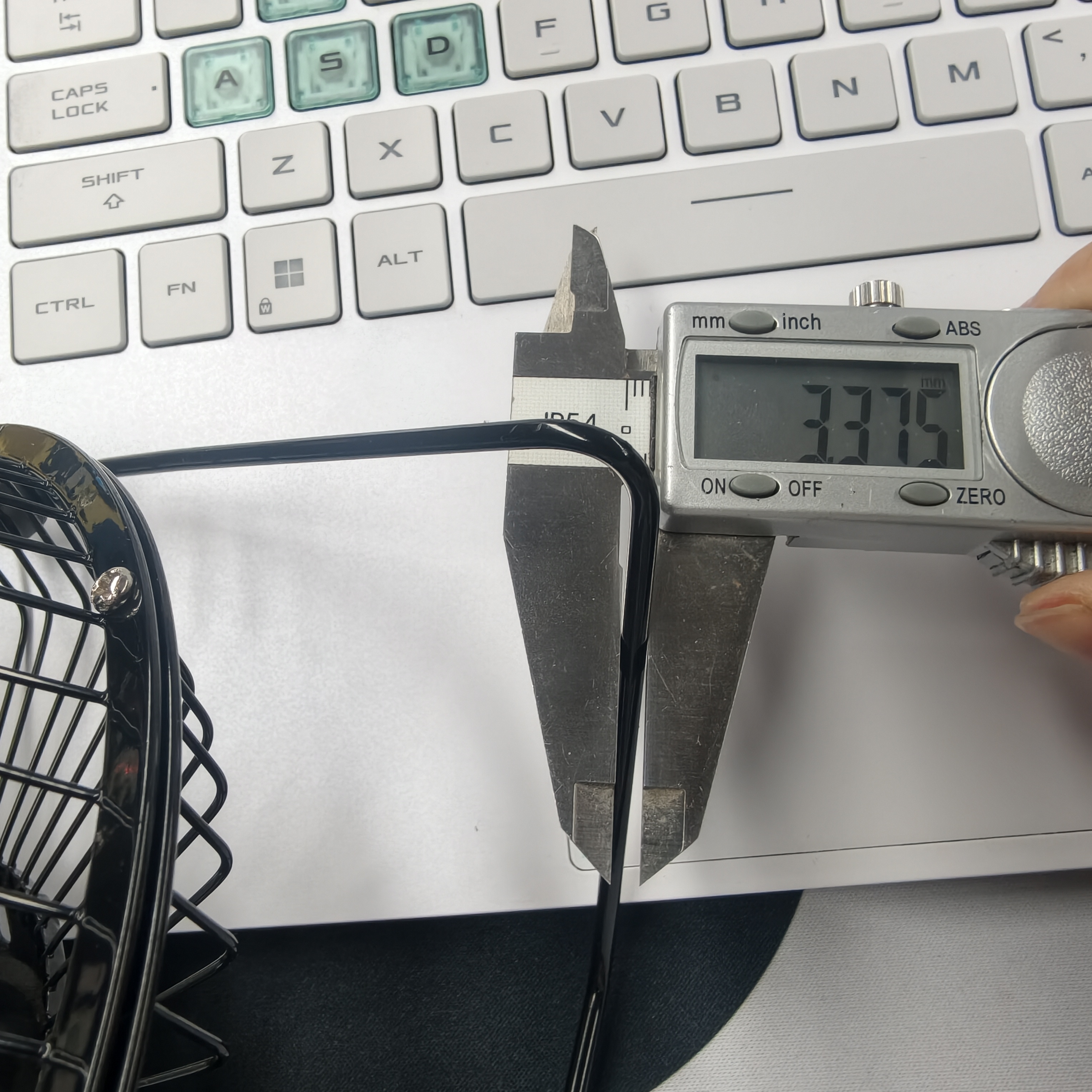

测量配合直径


本步骤是关键，实测直径为3.3mm，因为TPU变形量较大，因此下面作图的直径为3mm

2

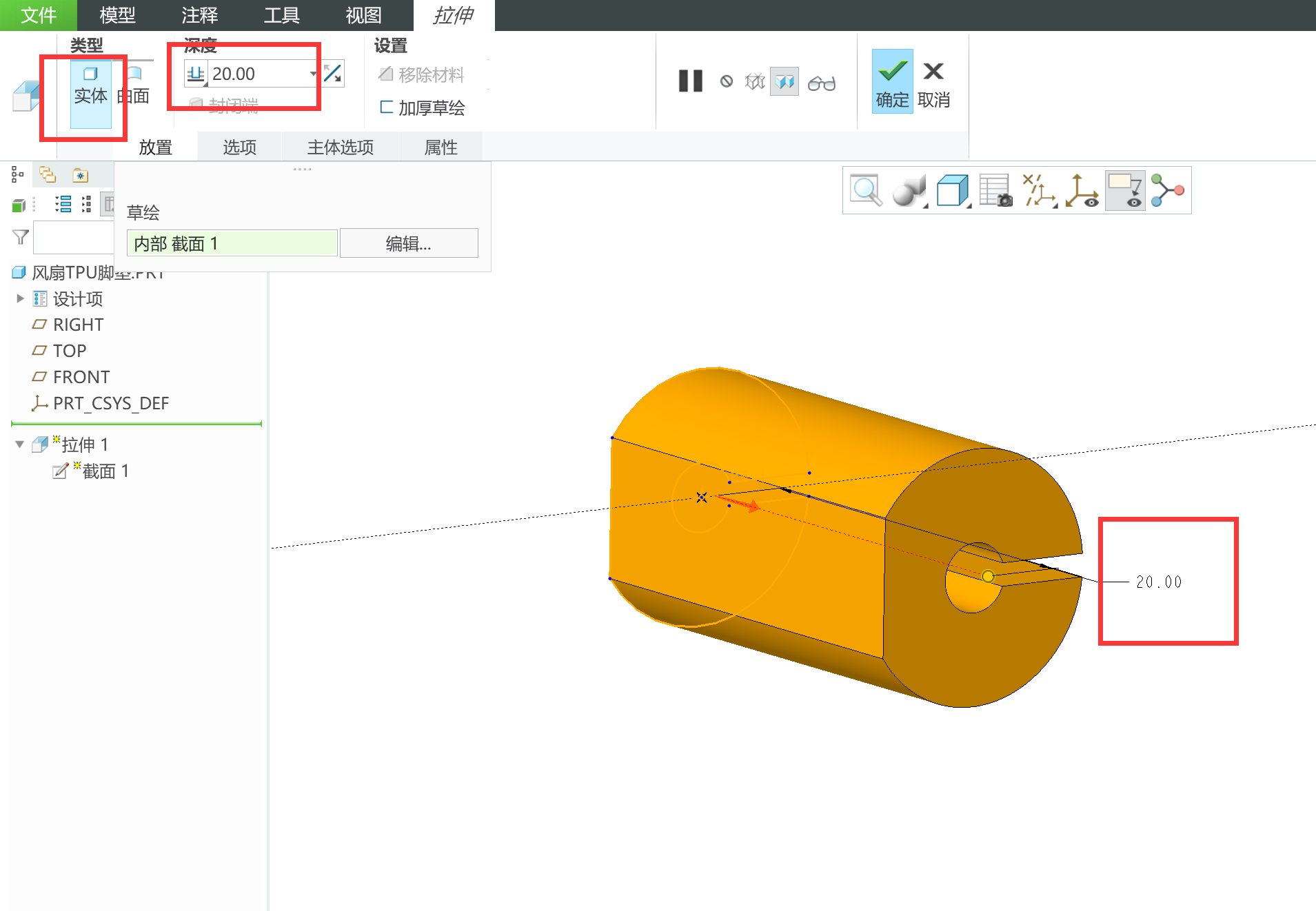

建模步骤1-拉伸外观尺寸

向左
向右
12

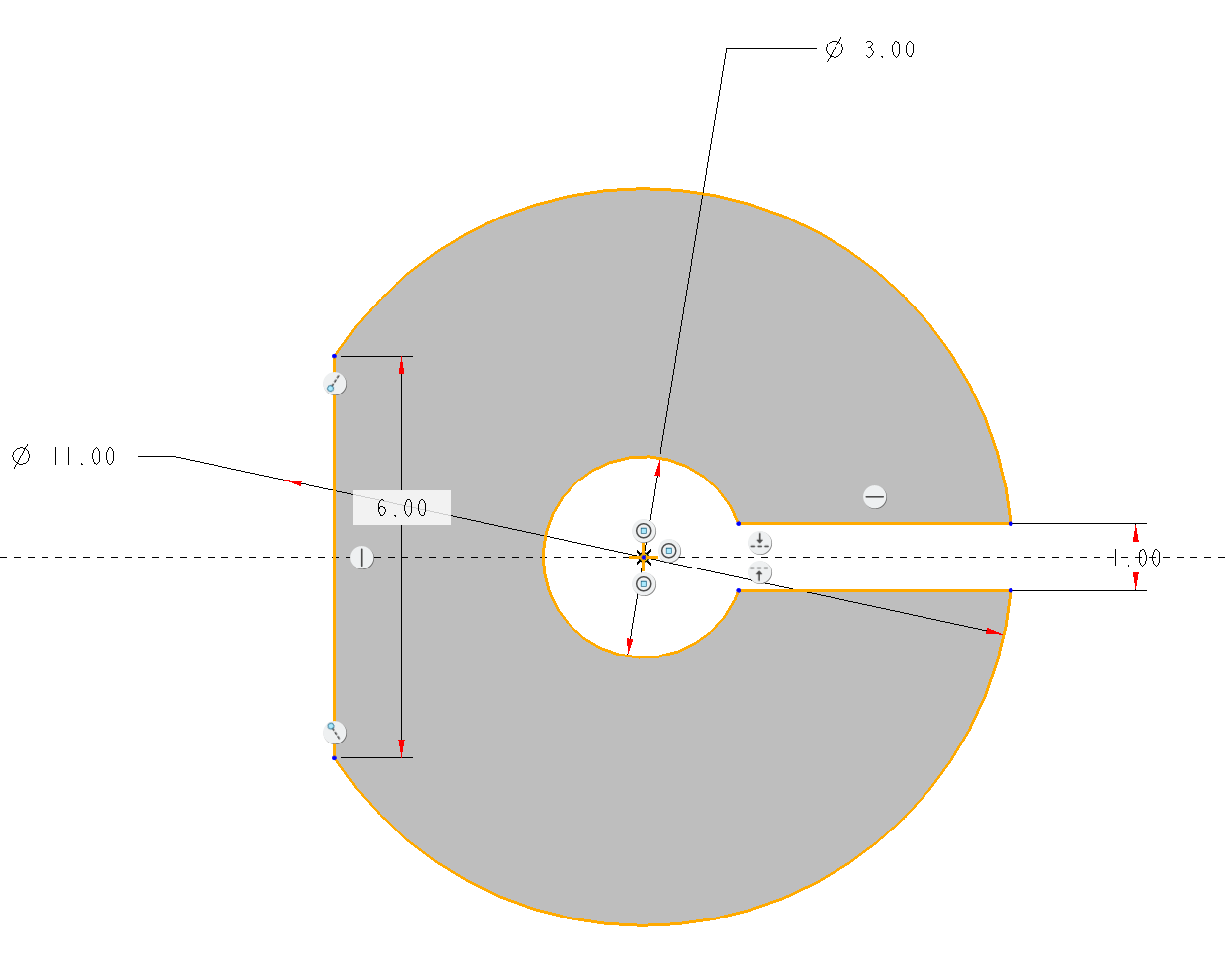

  1. 按照草绘尺寸作图即可
  2. 拉伸长度为20mm
3

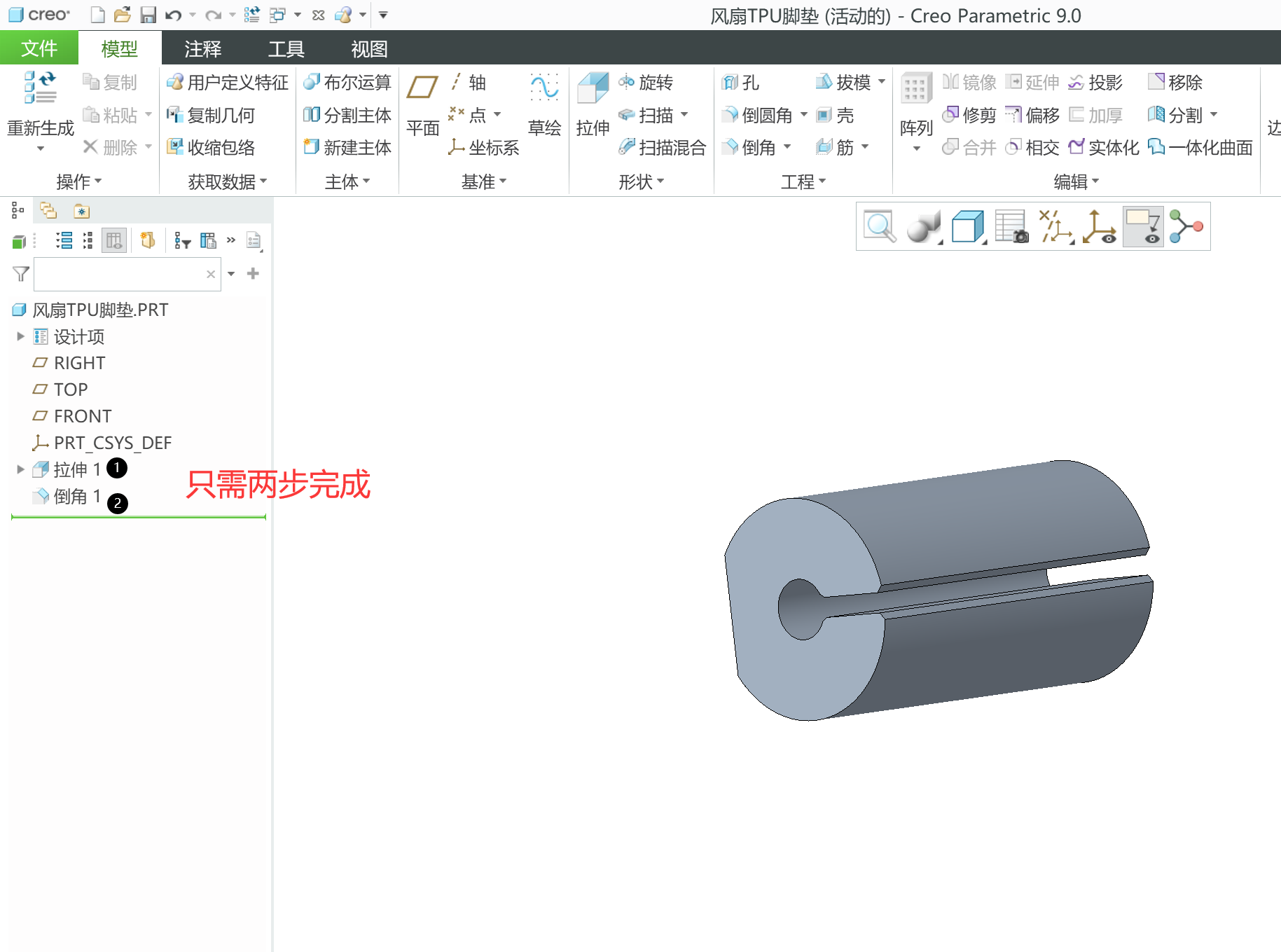

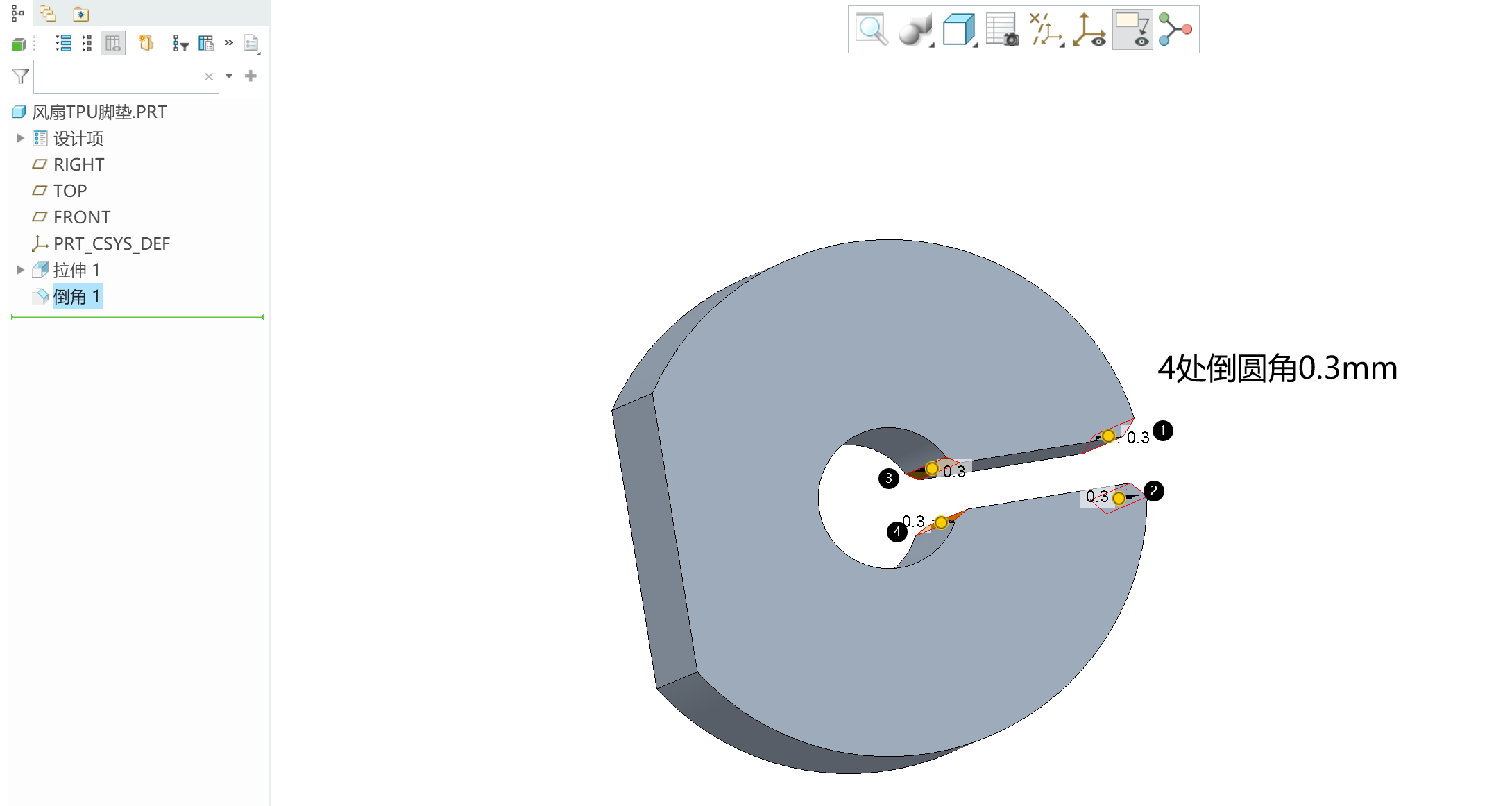

建模步骤2-倒角

向左
向右
12

倒角的目的是便于装安装

4

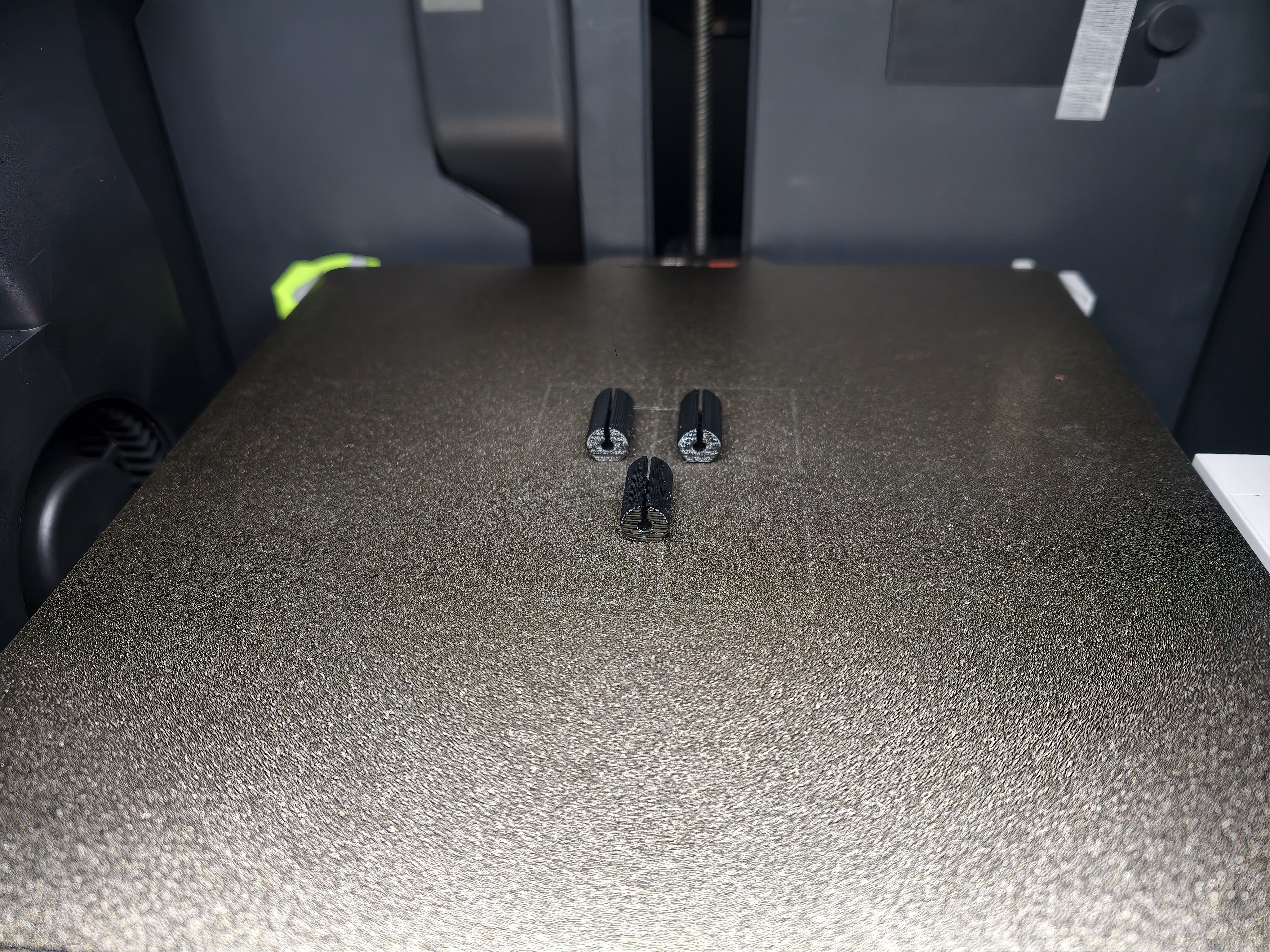

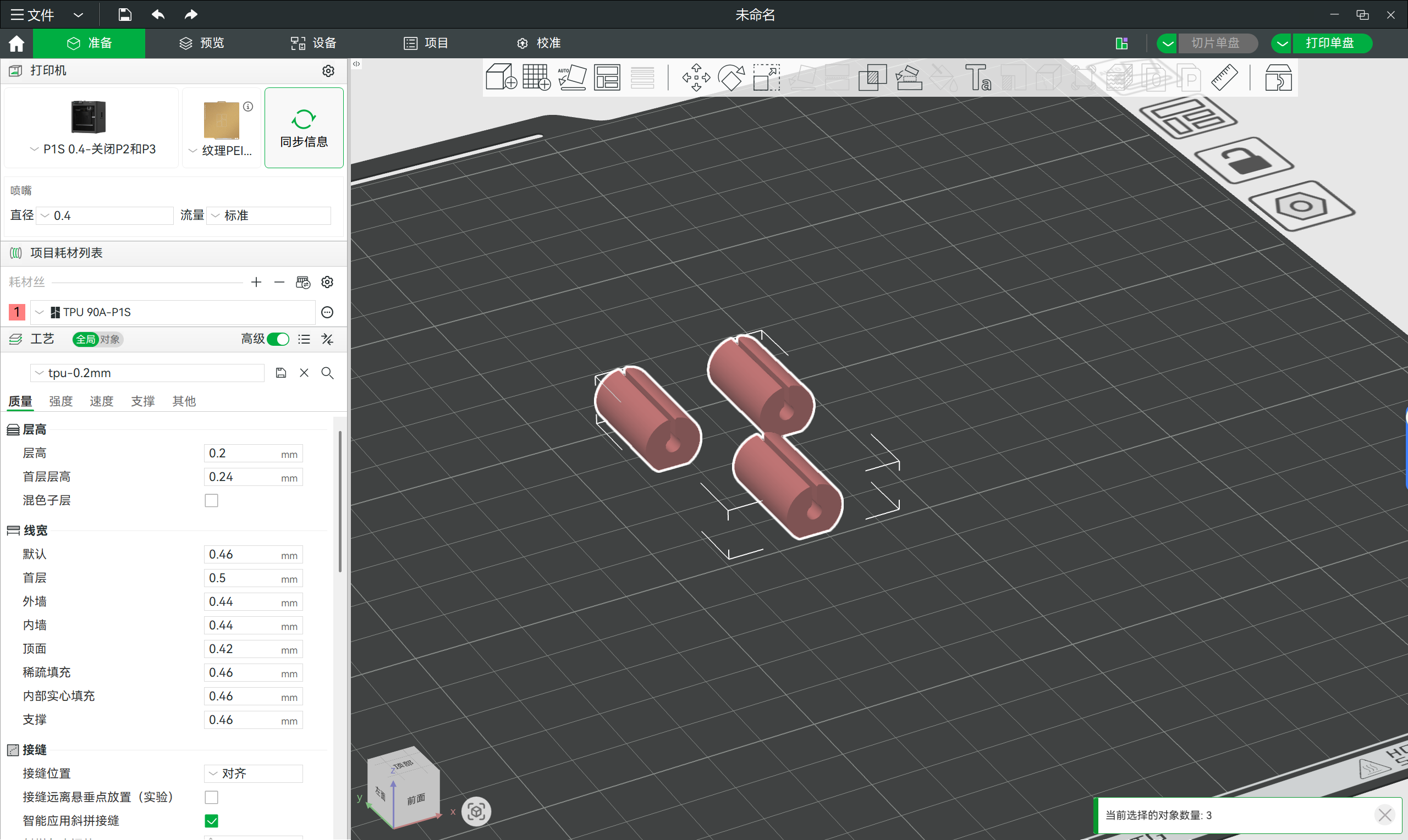

3D打印

向左
向右
123

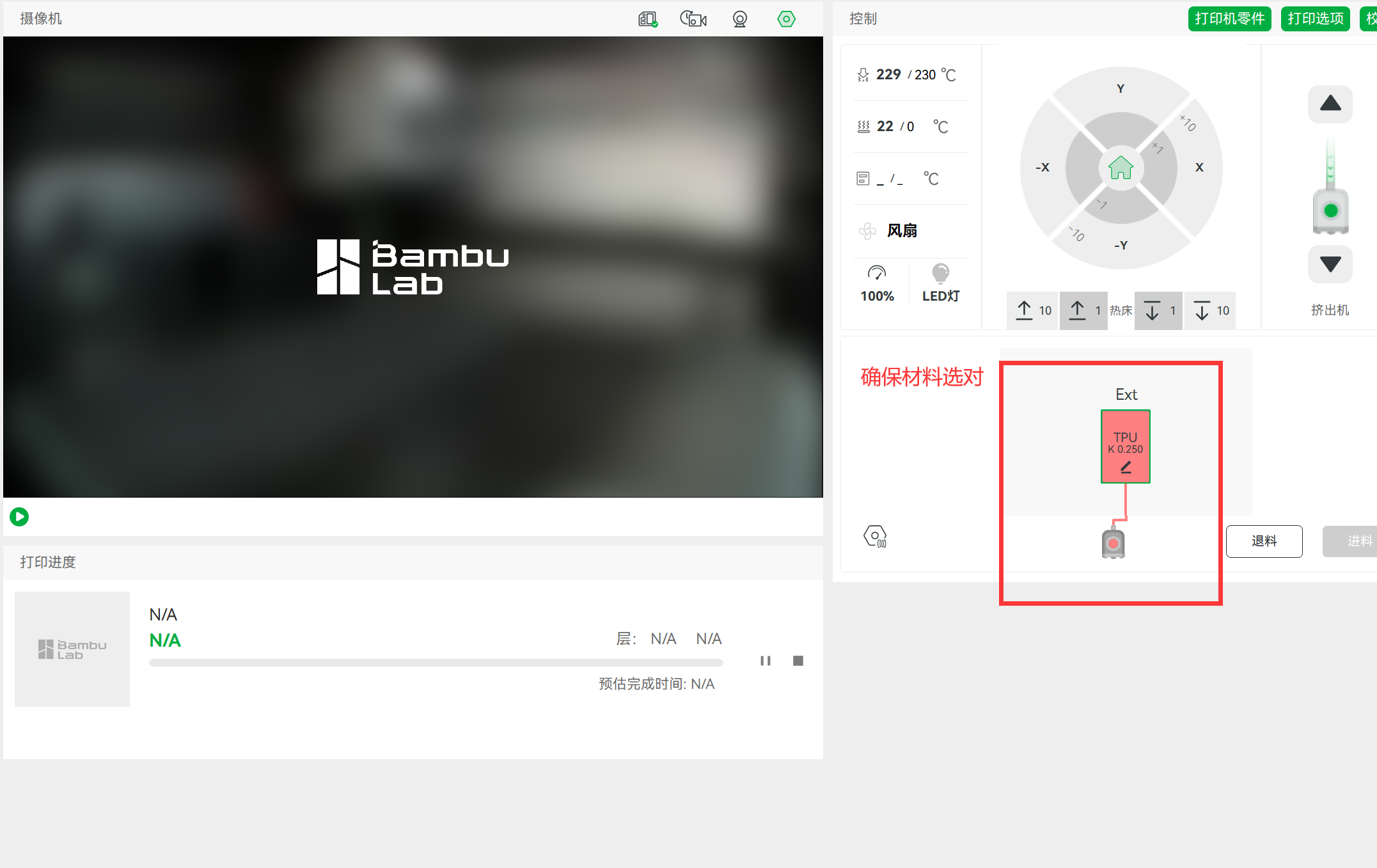

  1. 注意打印耗材的类型不要选错
  2. 本次是实心打印
STP
TPU-打印.stp
17.67KB
2
风扇tpu脚垫.prt.2
115.18KB
5

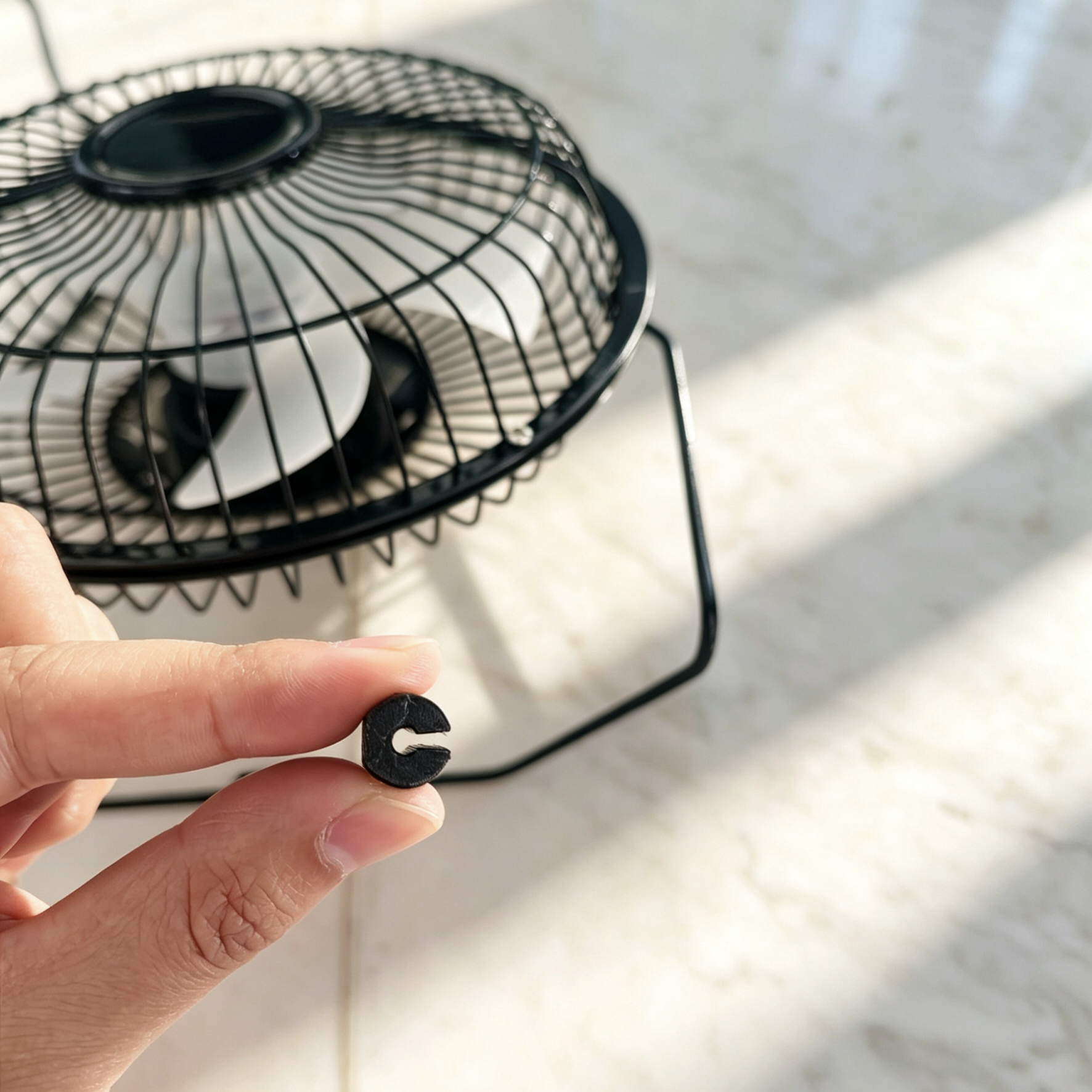

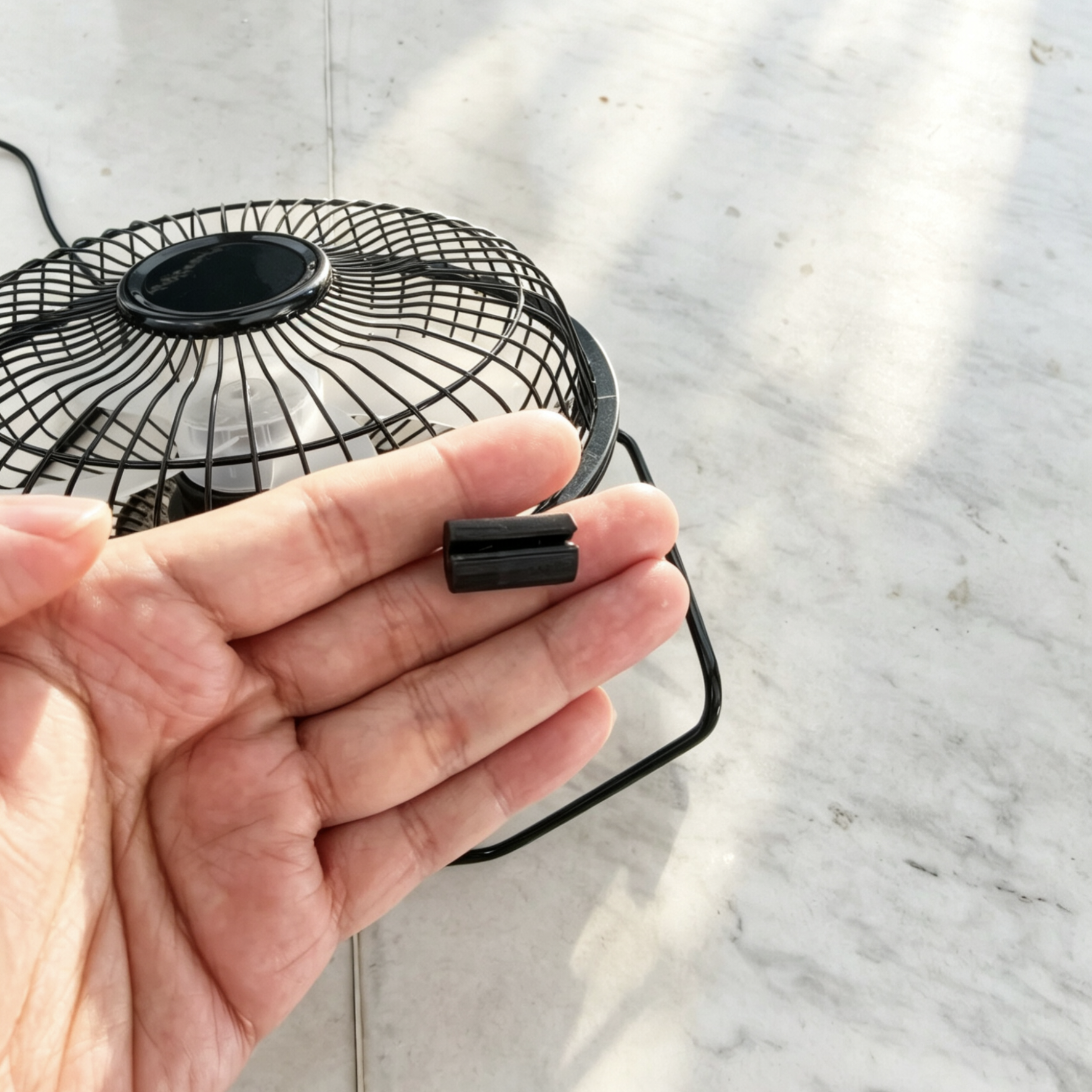

安装测试

向左
向右
123456
  1. 按压安装即可

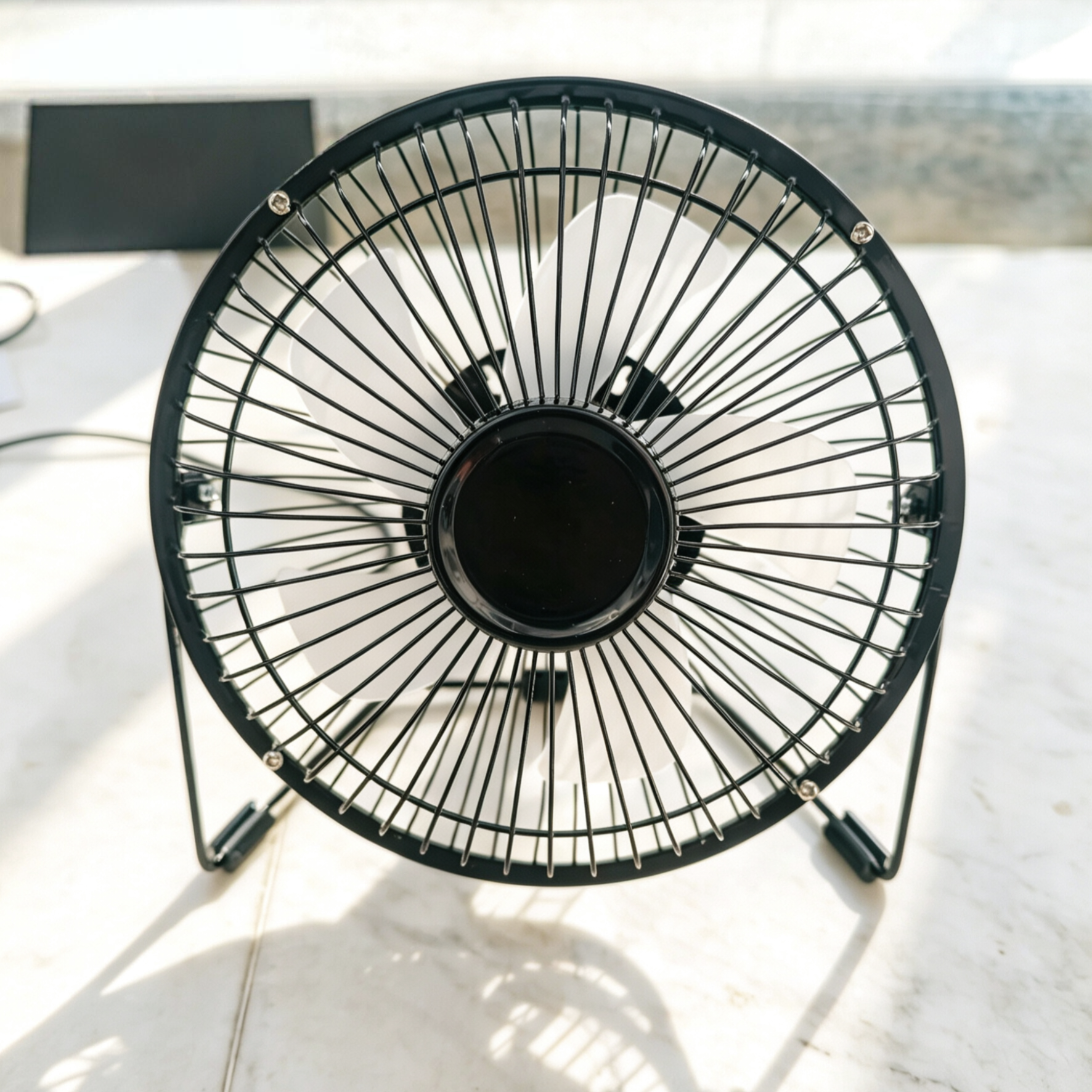

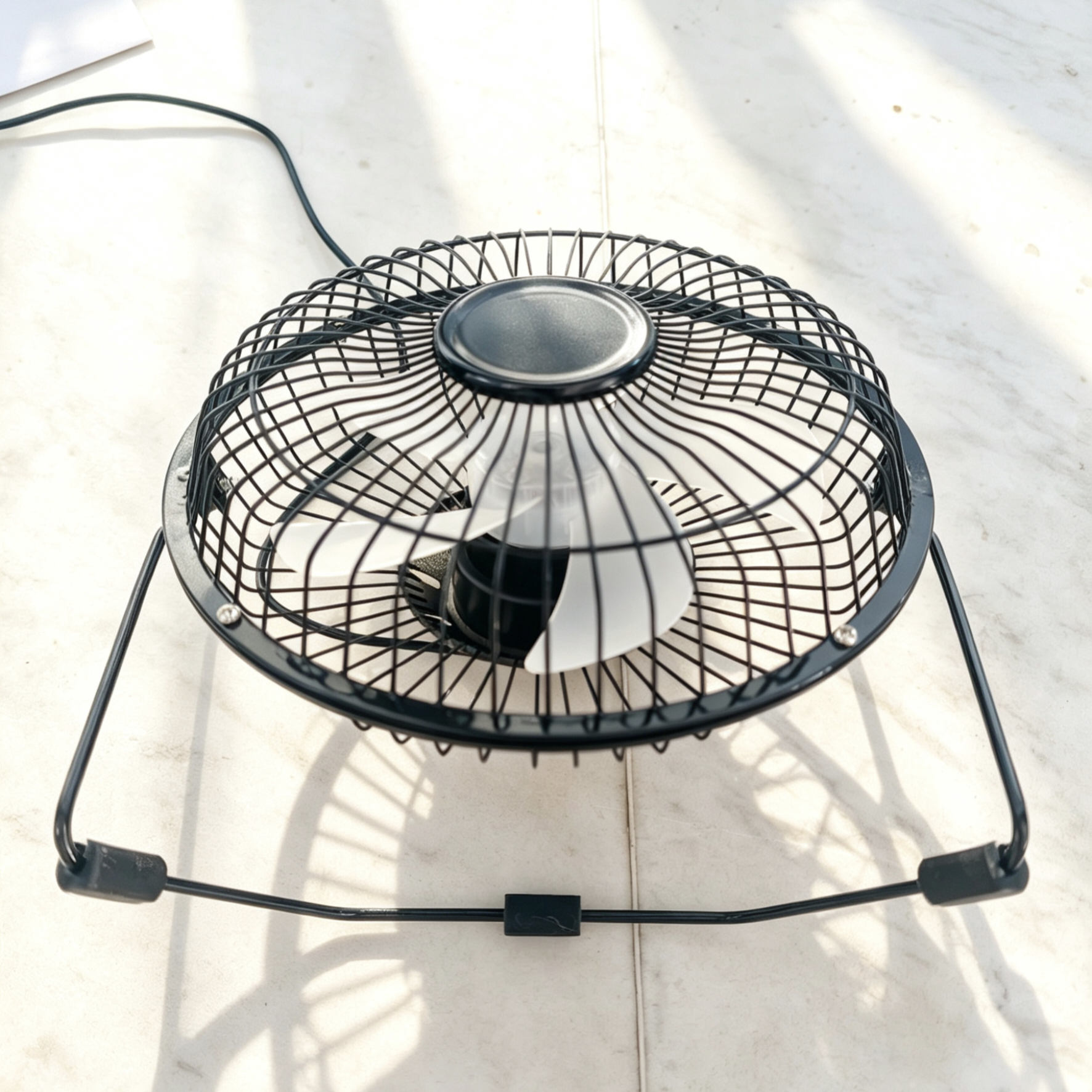

  2. 实际使用效果稳定不晃，效果看最后图
