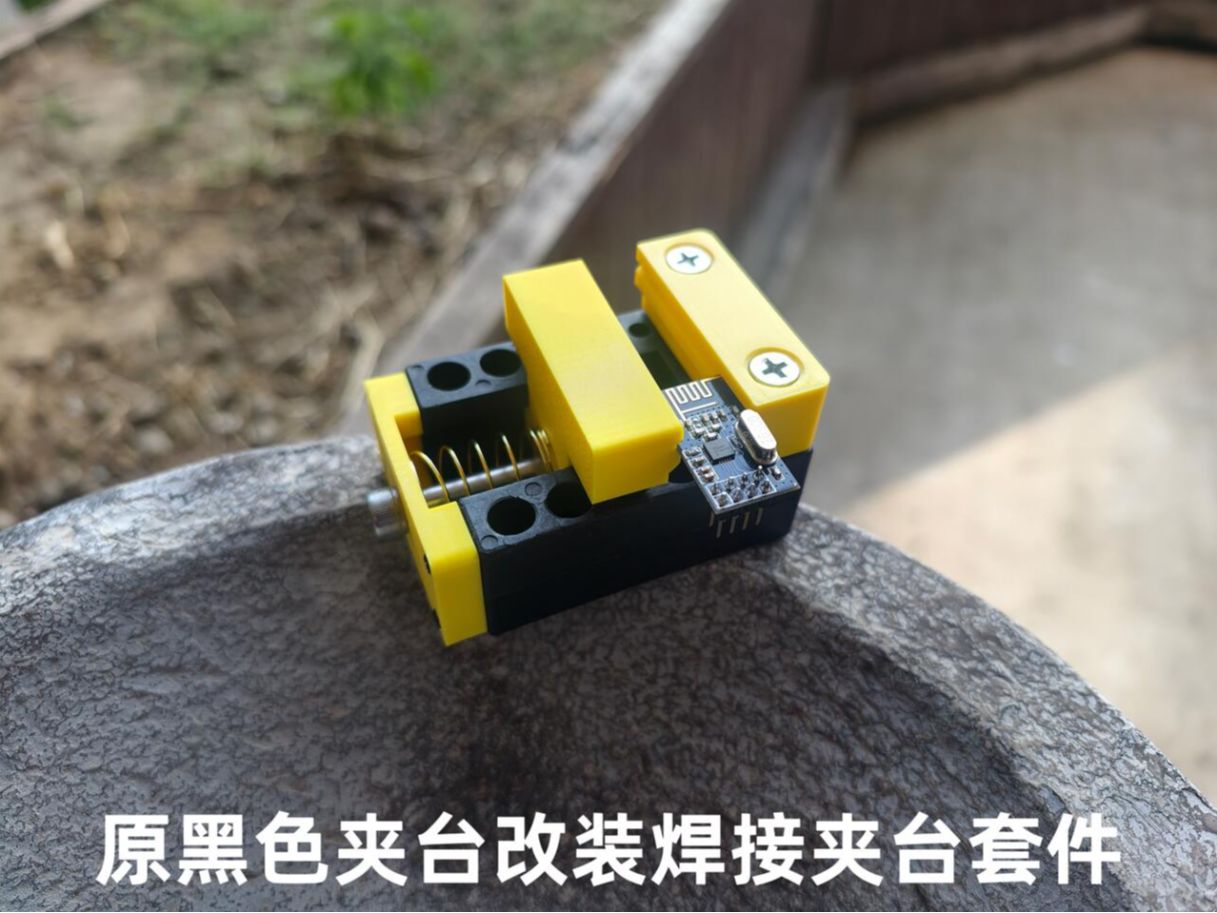

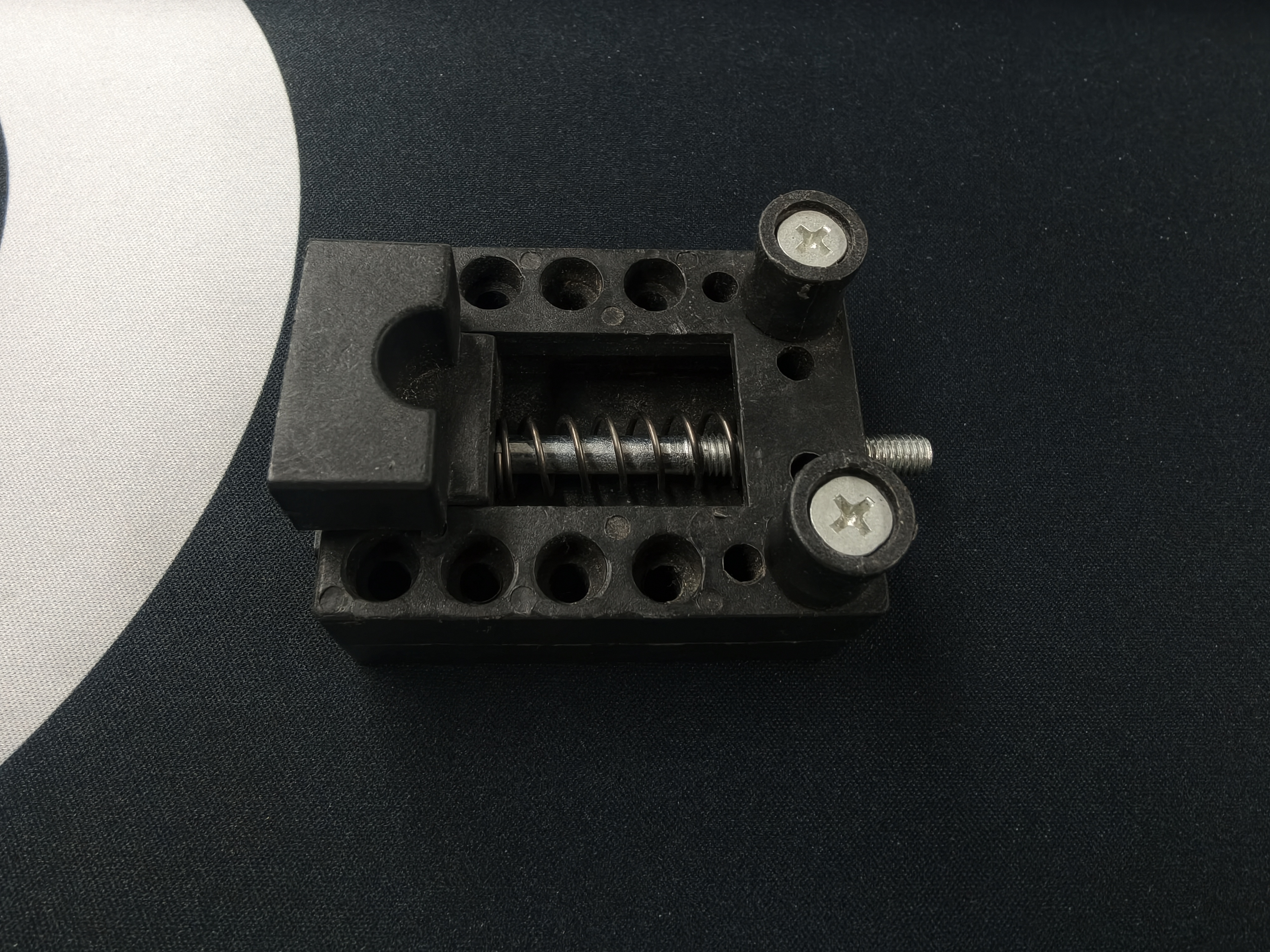

原黑色夹台改装焊接夹台套件-3D打印

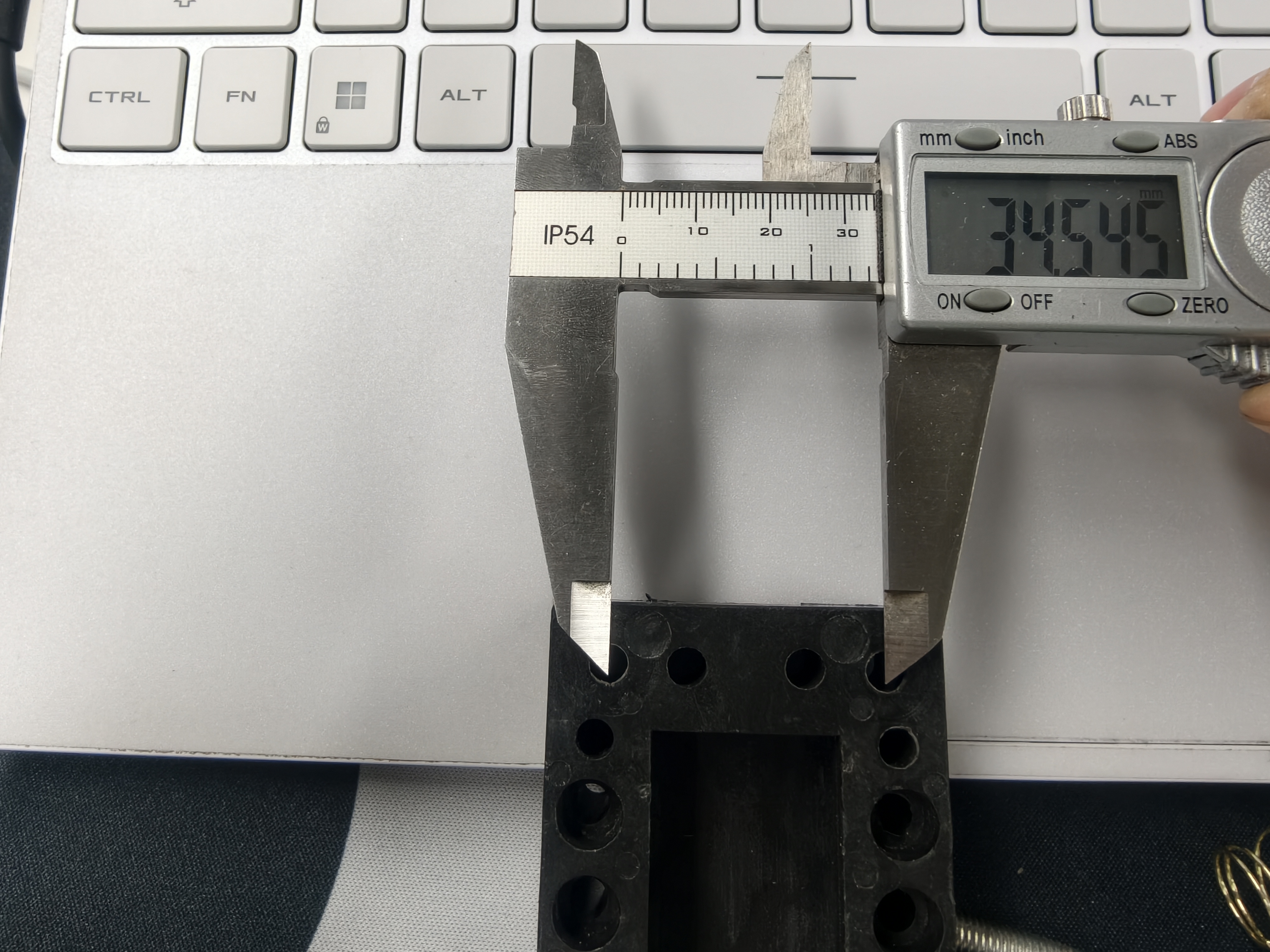

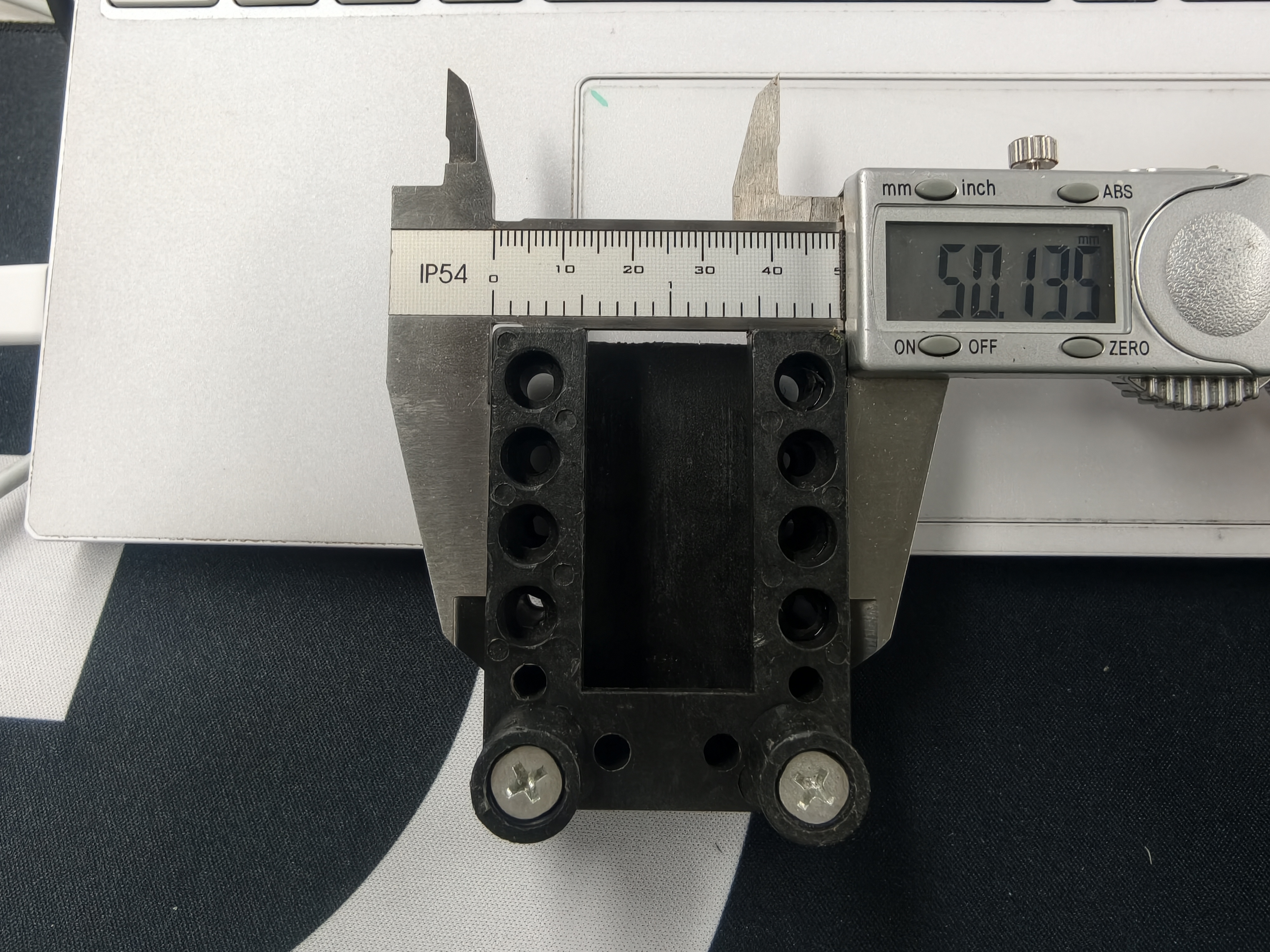

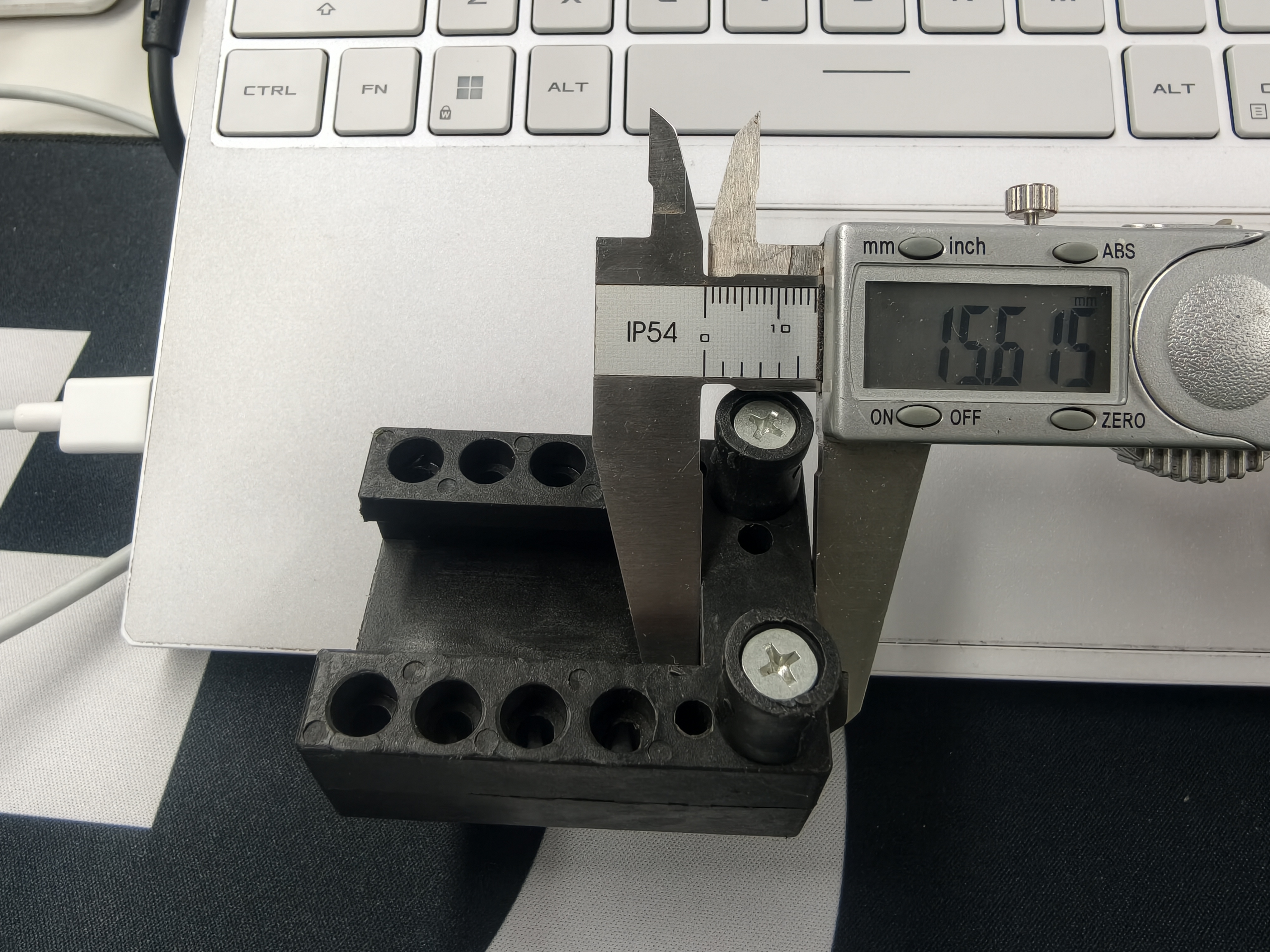

最重要的环节：测量尺寸

请仔细核对图中的尺寸，避免打印实物无法使用

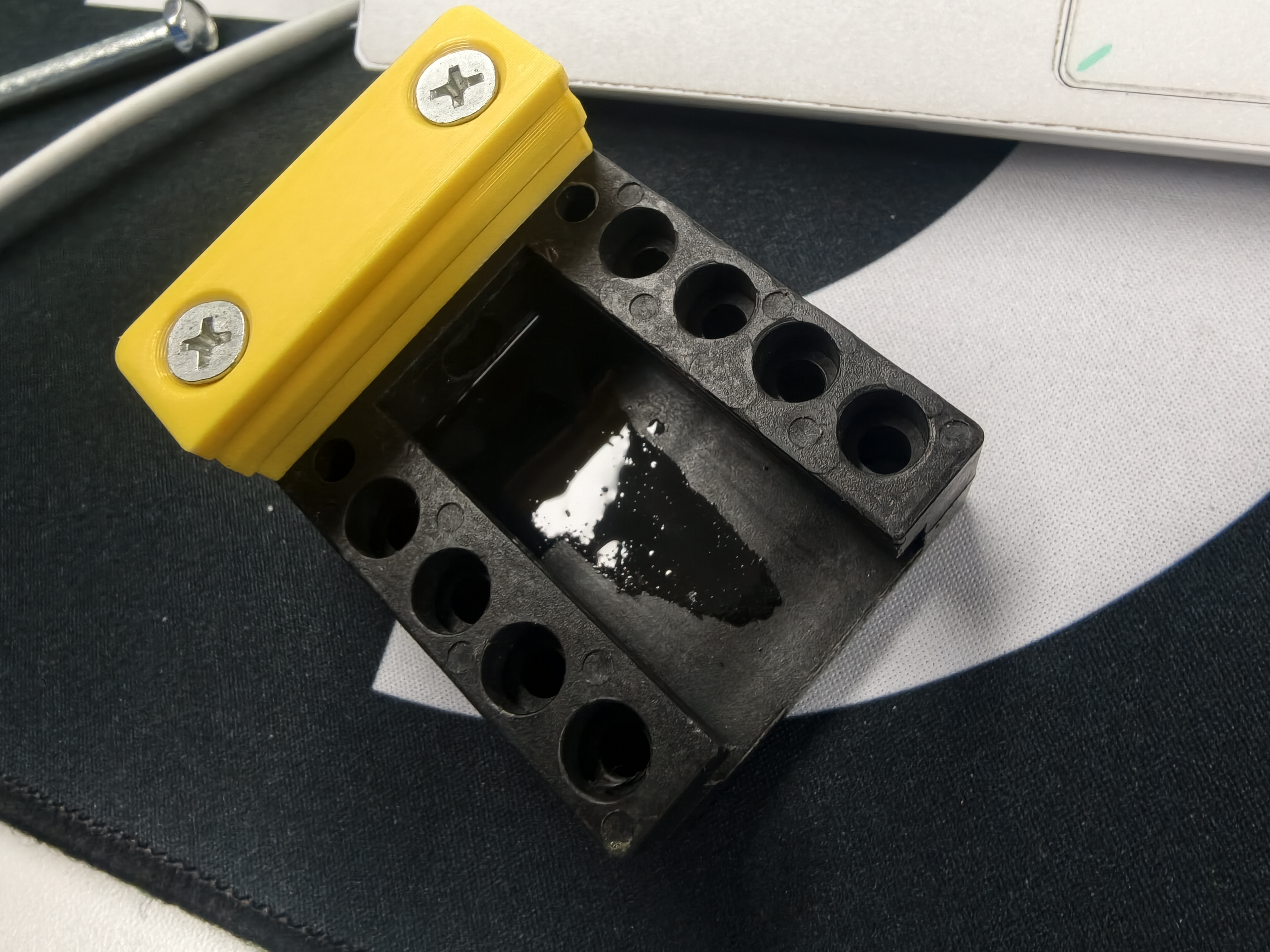

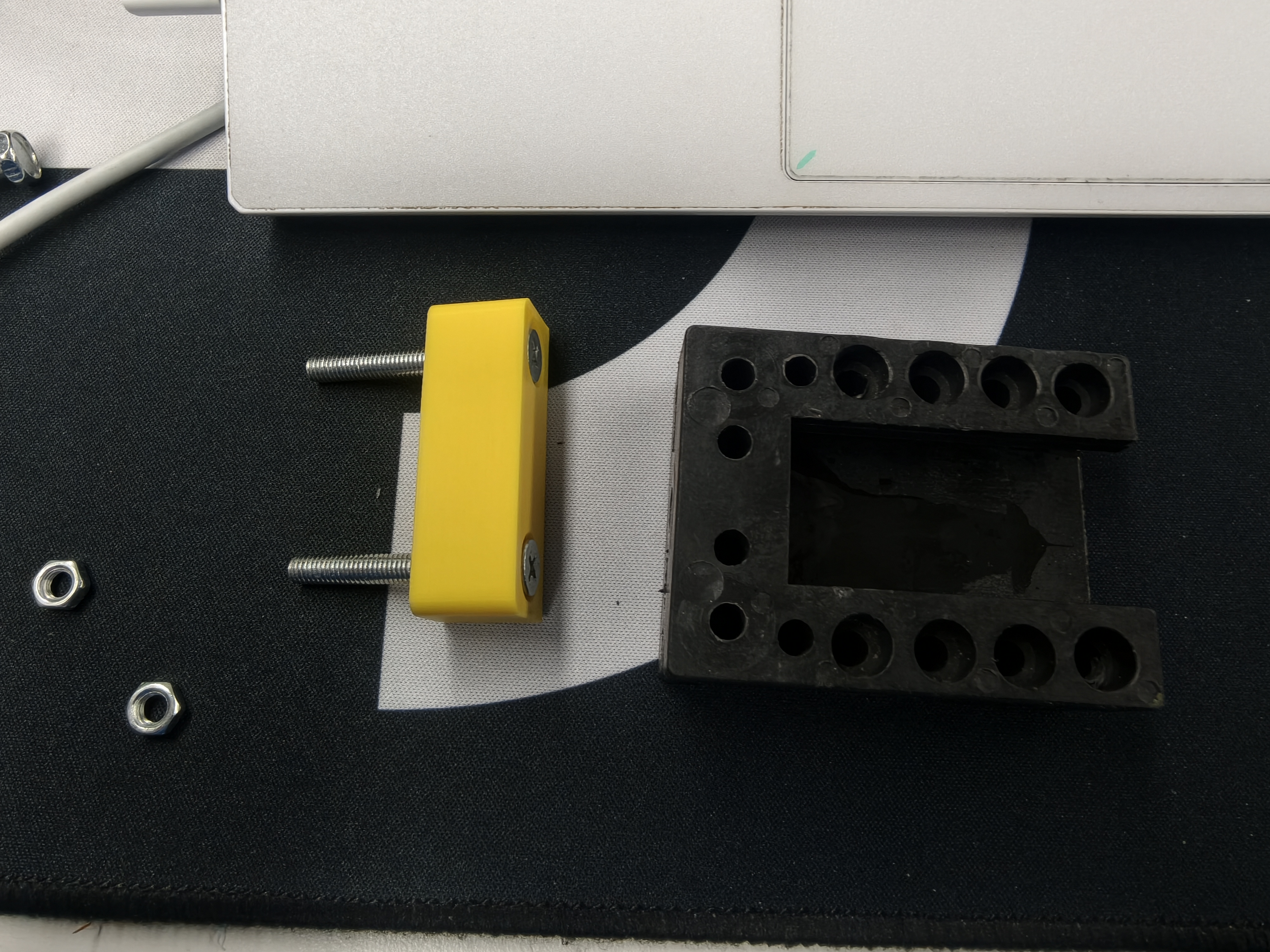

1. 因为次模块是固定的，需要先将其固定好，看效果，在进行剩余的建模

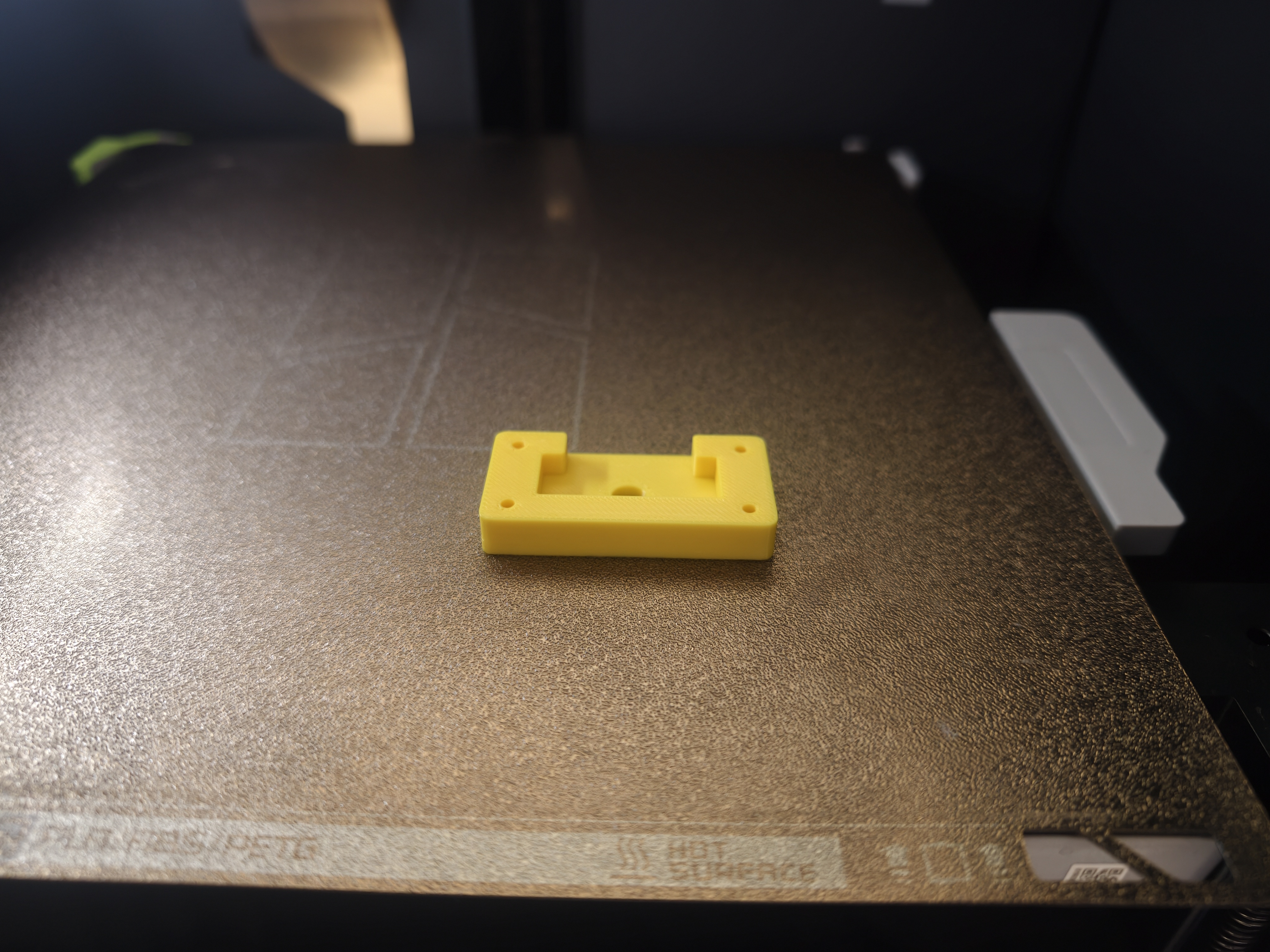

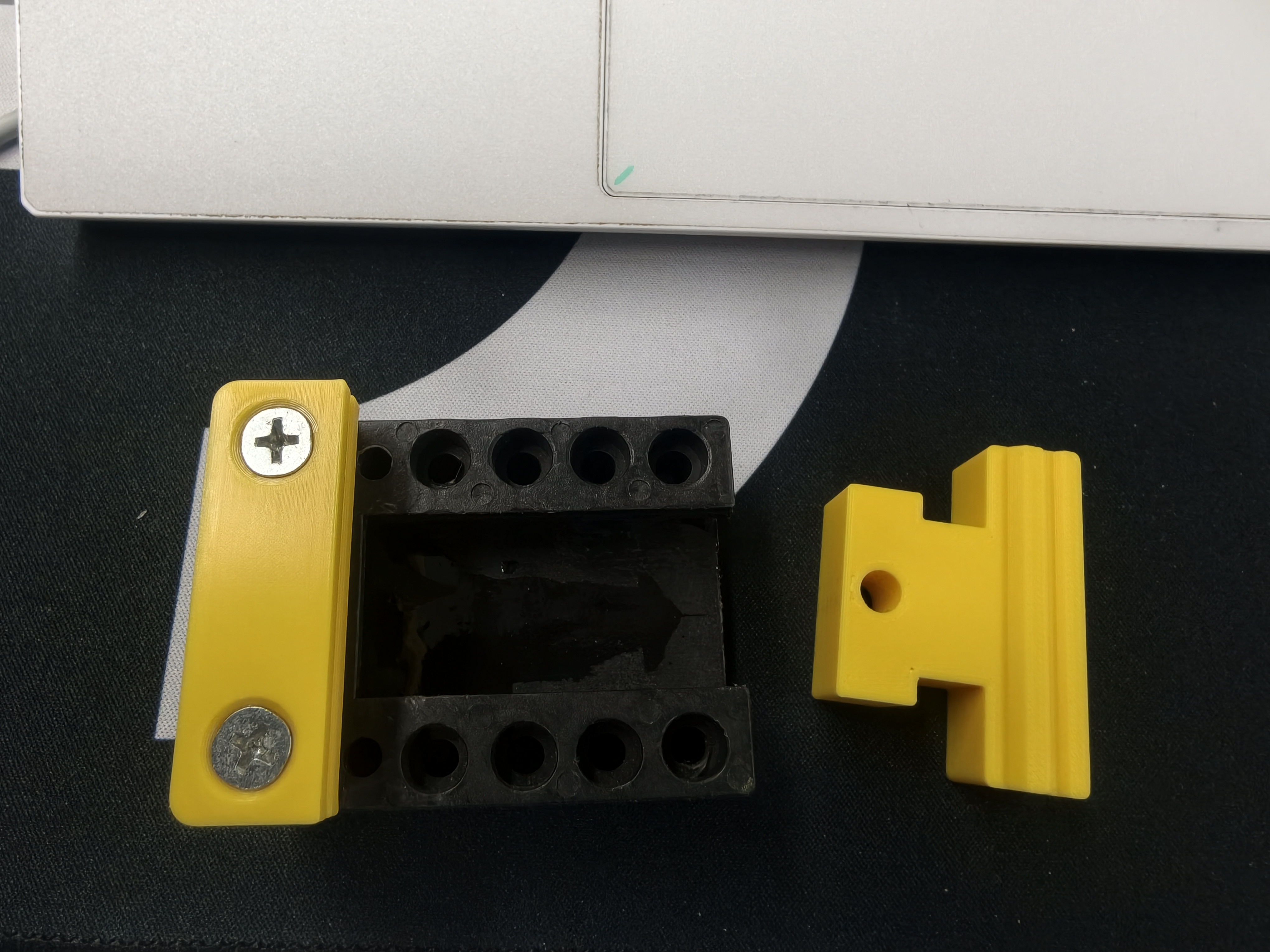

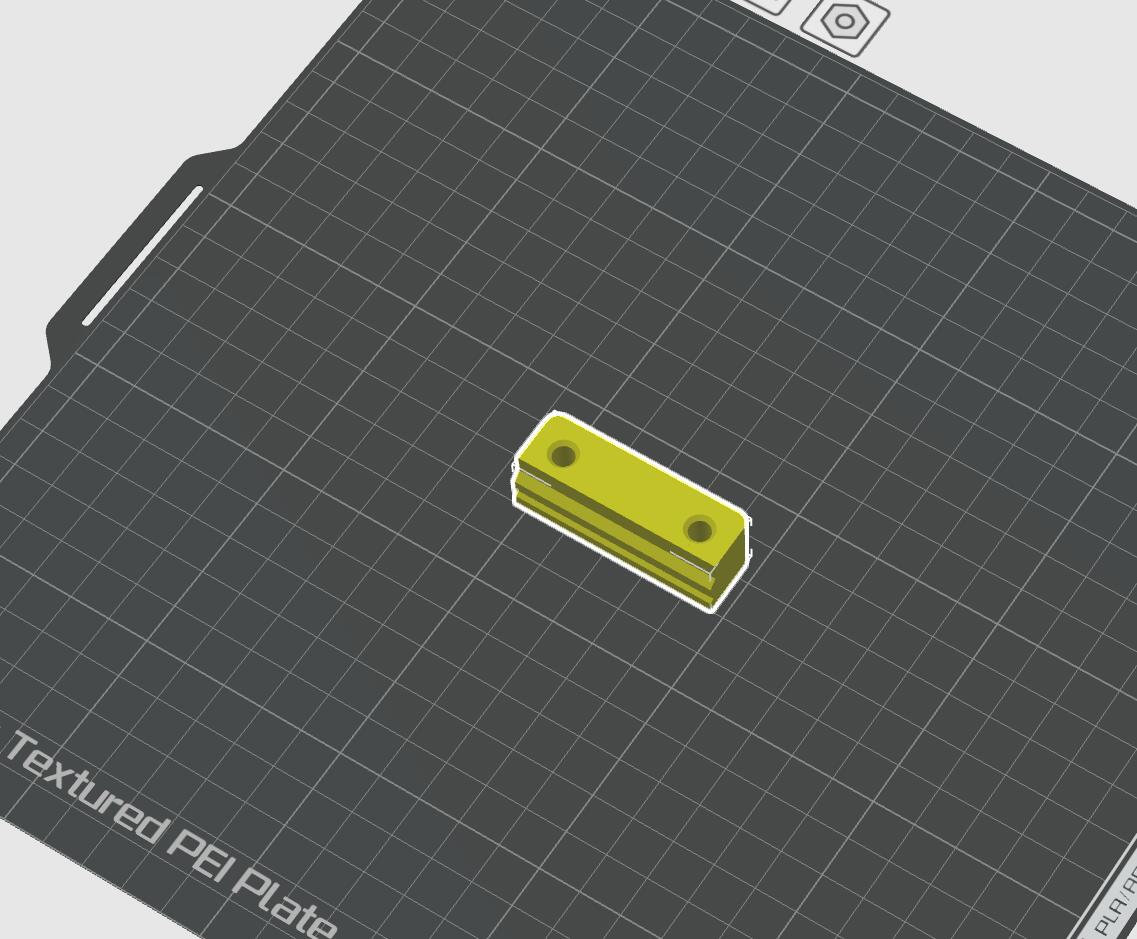

2. 打印出实物，安装方式完全使用原来的螺丝螺母

1. 固定好后，根据测量尺寸，建模剩余零件
2. 准备材料，组装

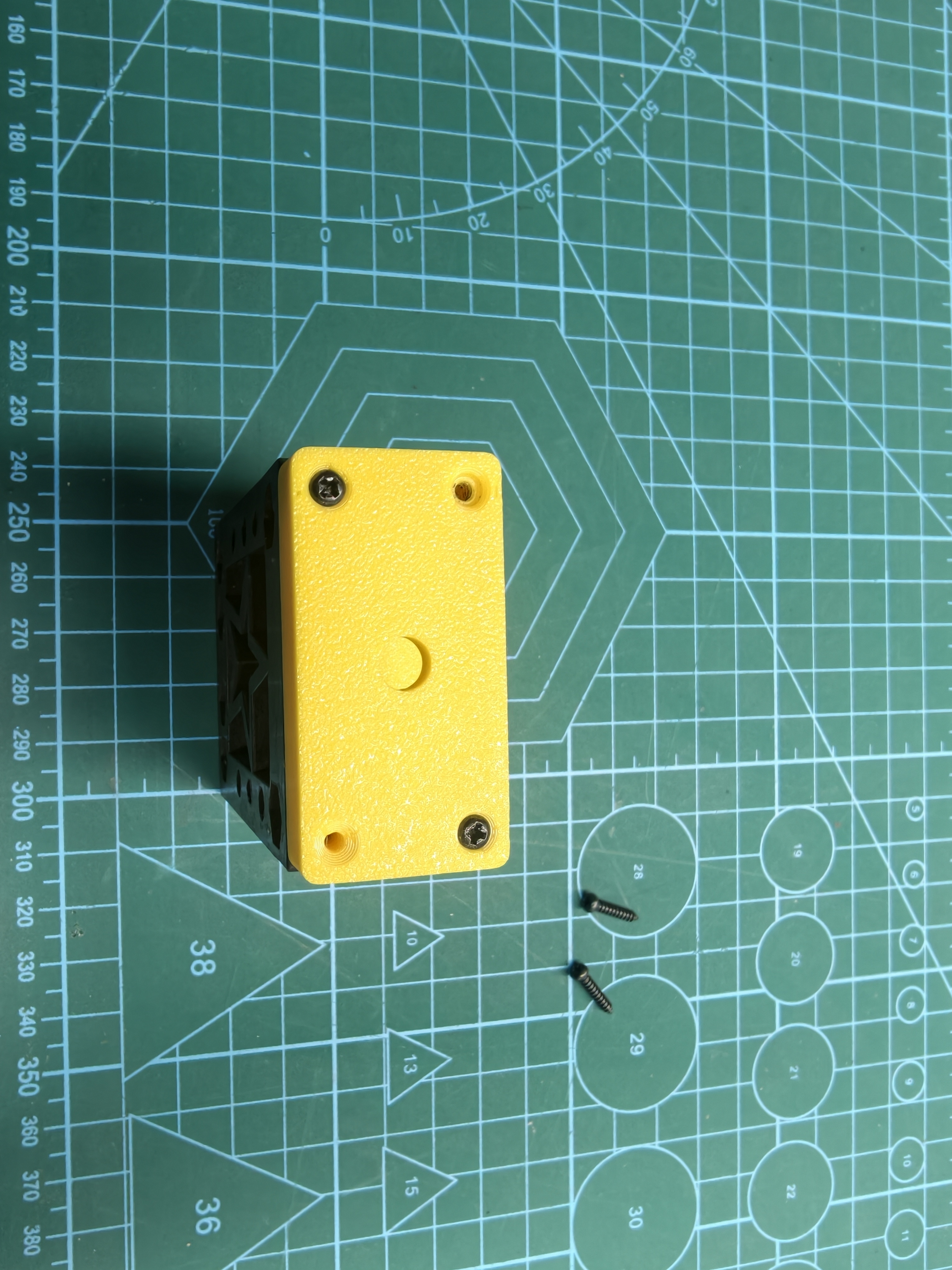

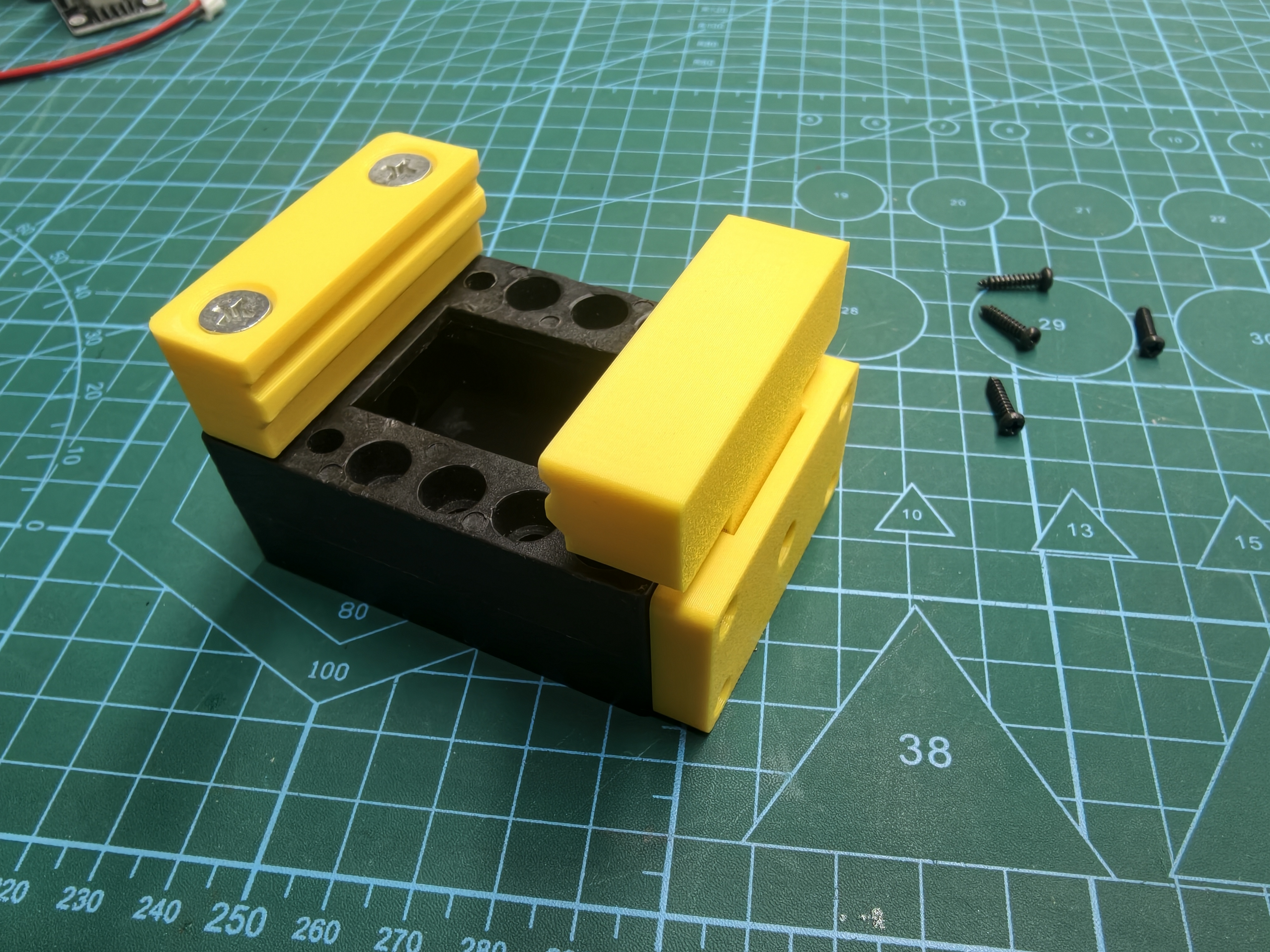

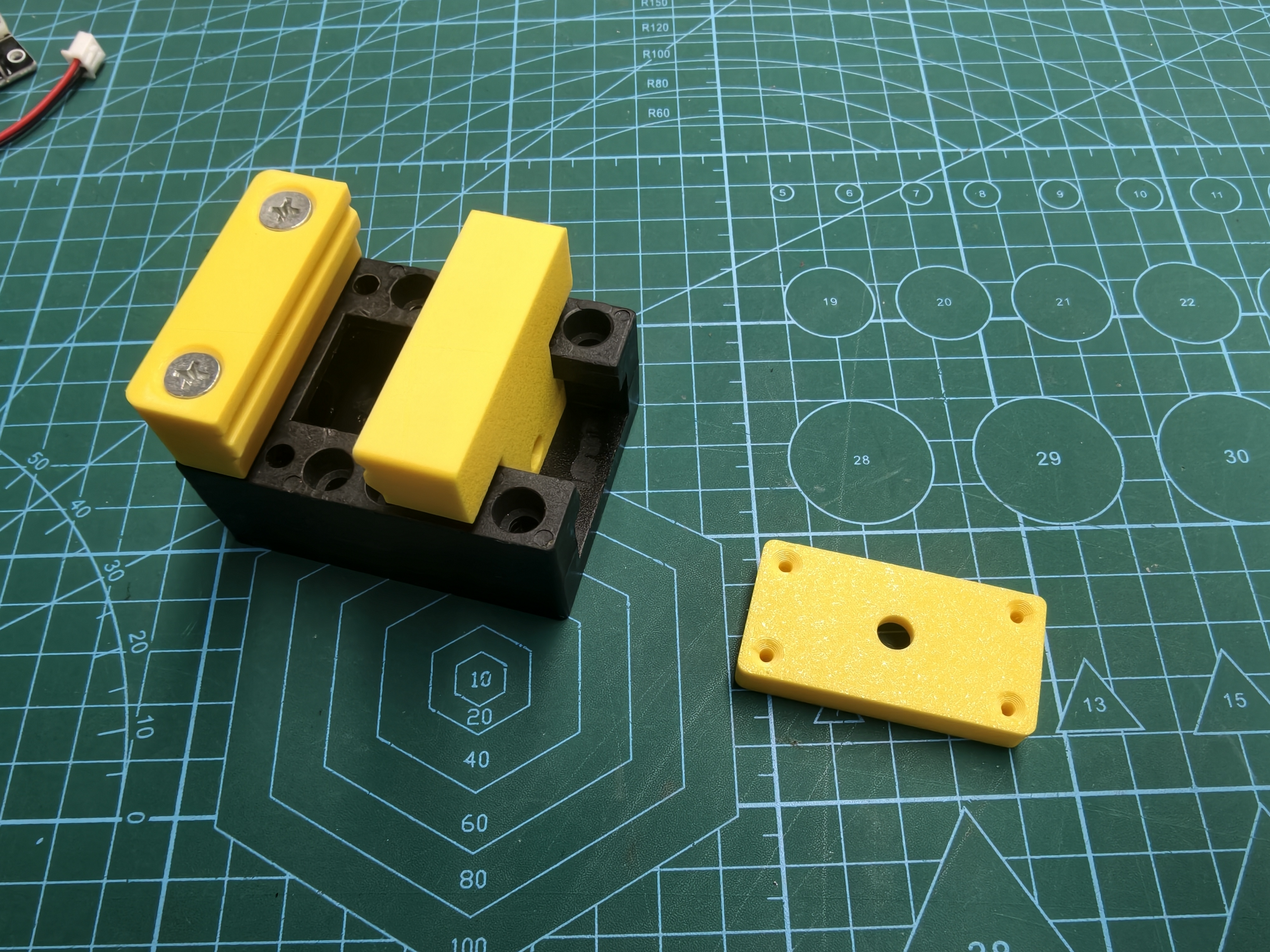

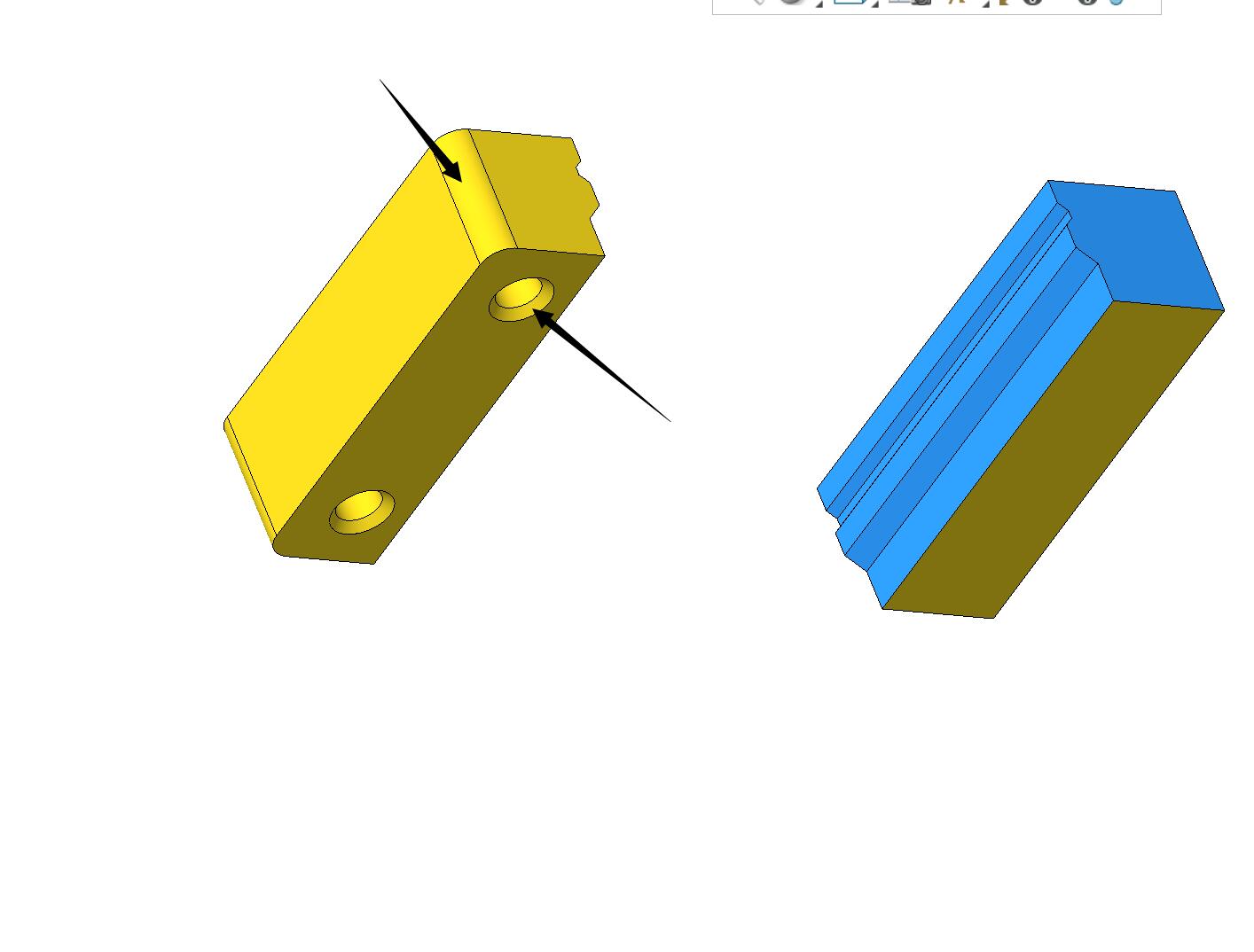

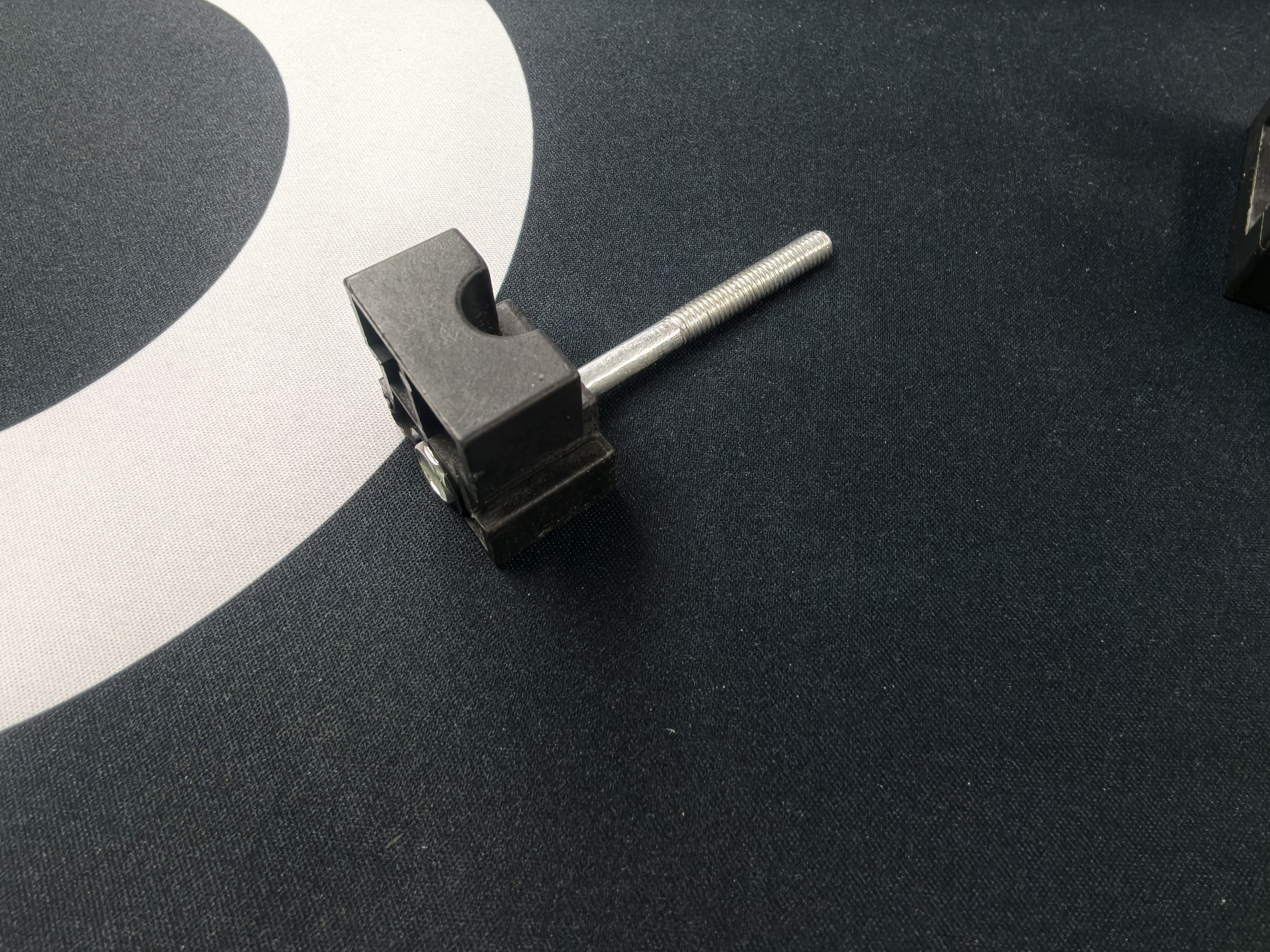

1. 先将活动钳口安装【此处已经测试好误差，可直接打印实物】

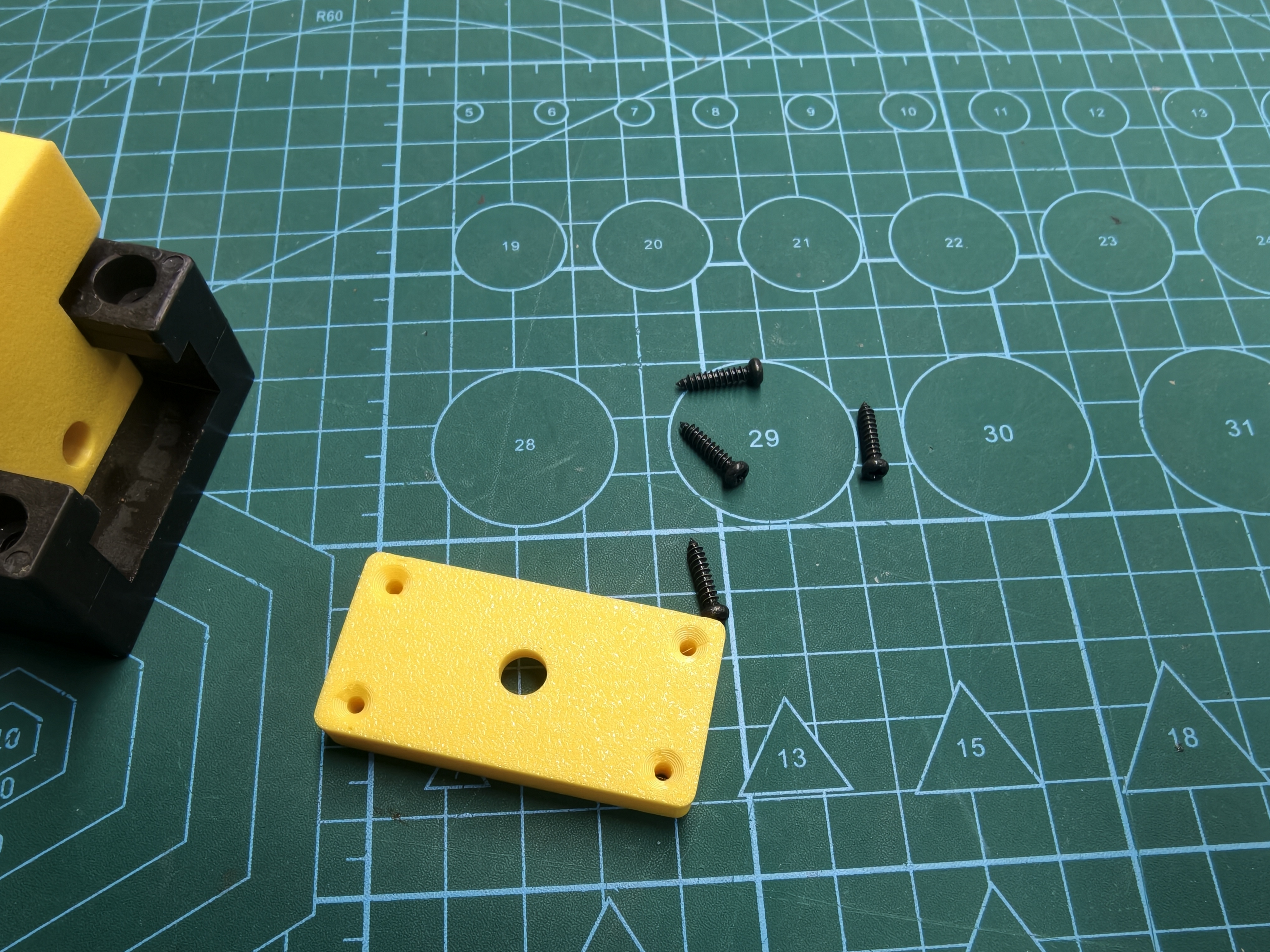

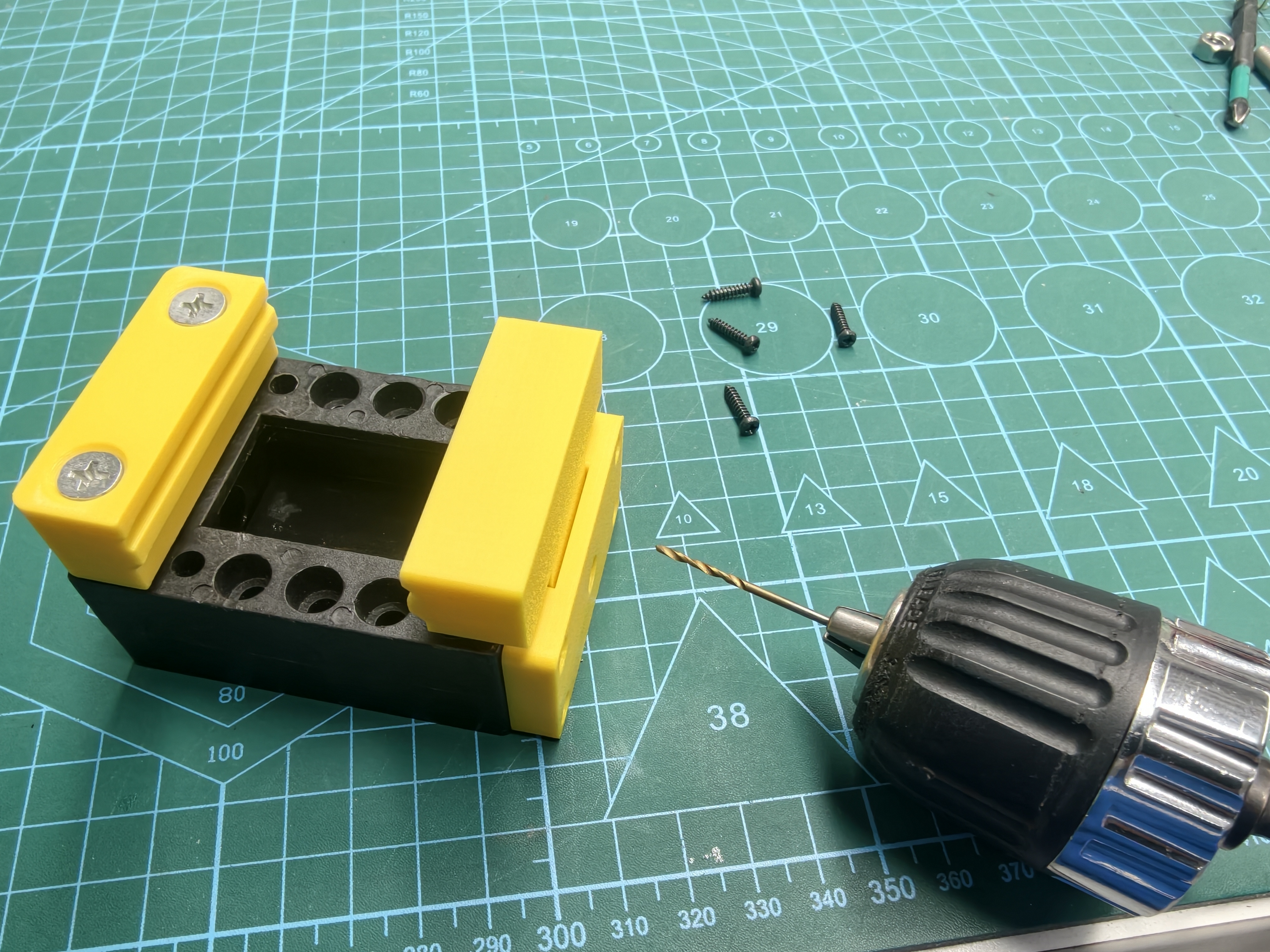

2. 先用1.5mm钻头钻孔，避免直接攻丝导致有多余废料，而导致挡片无法与黑色主体紧密贴合
3. 自攻丝拧紧即可

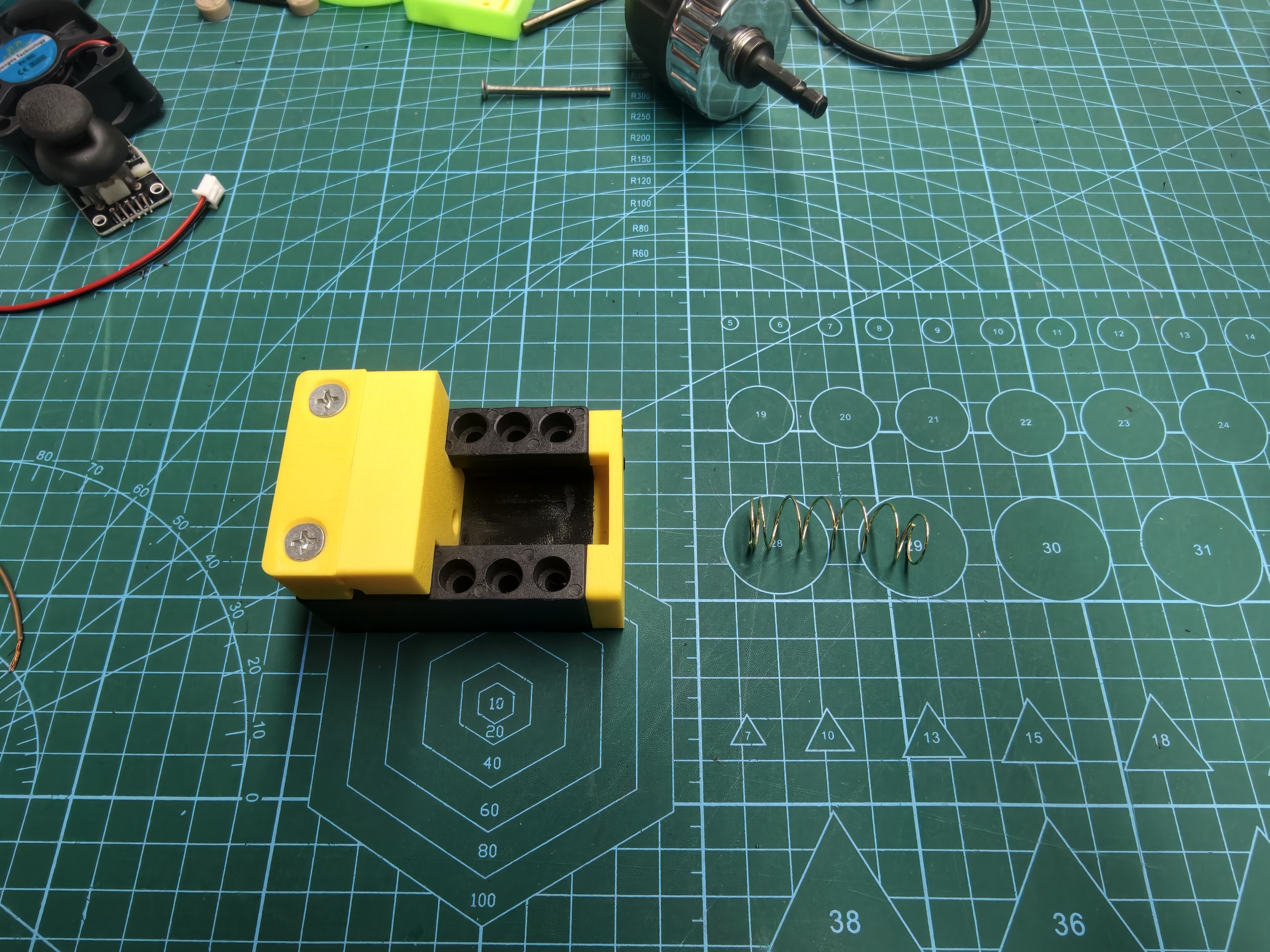

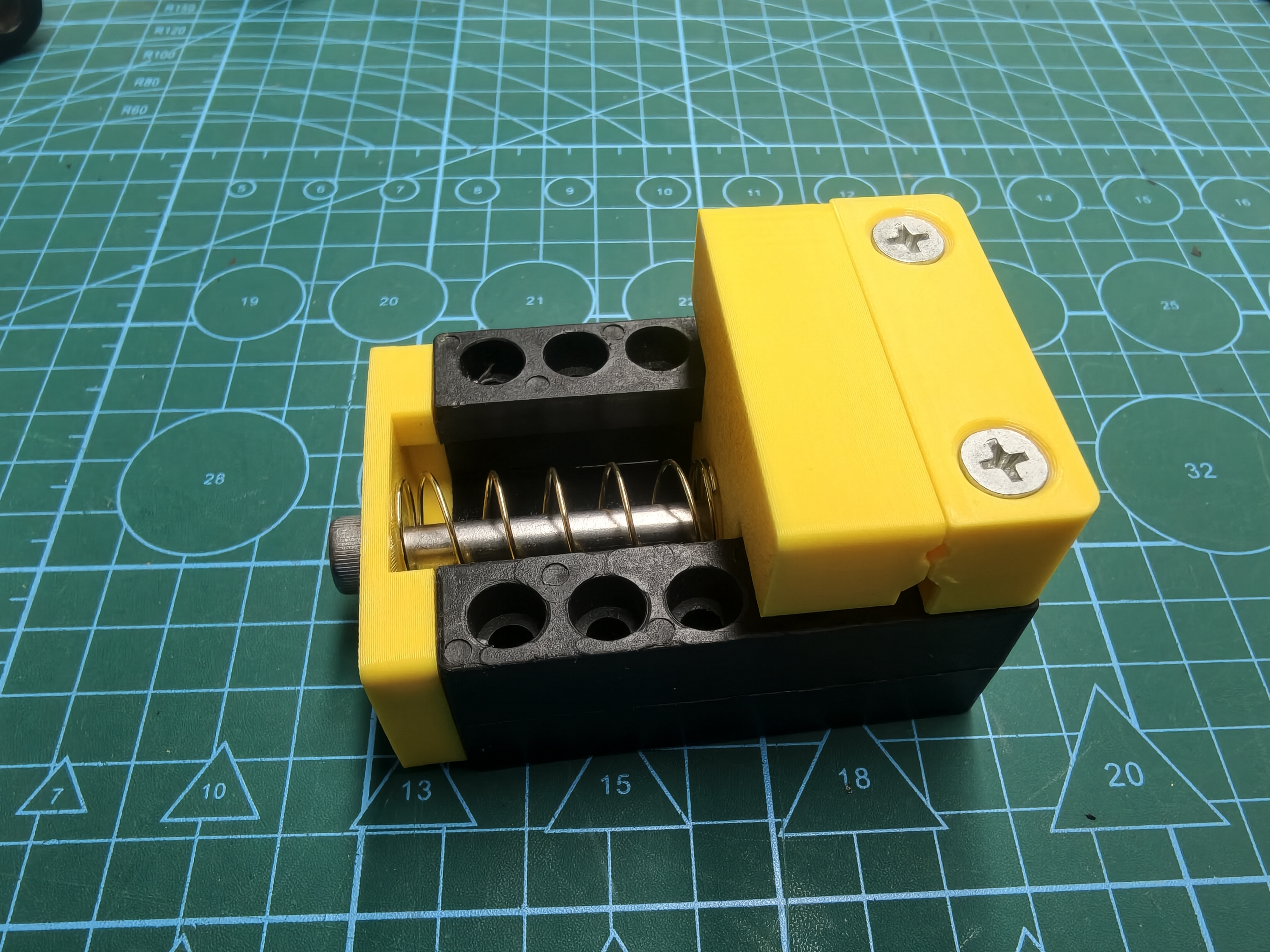

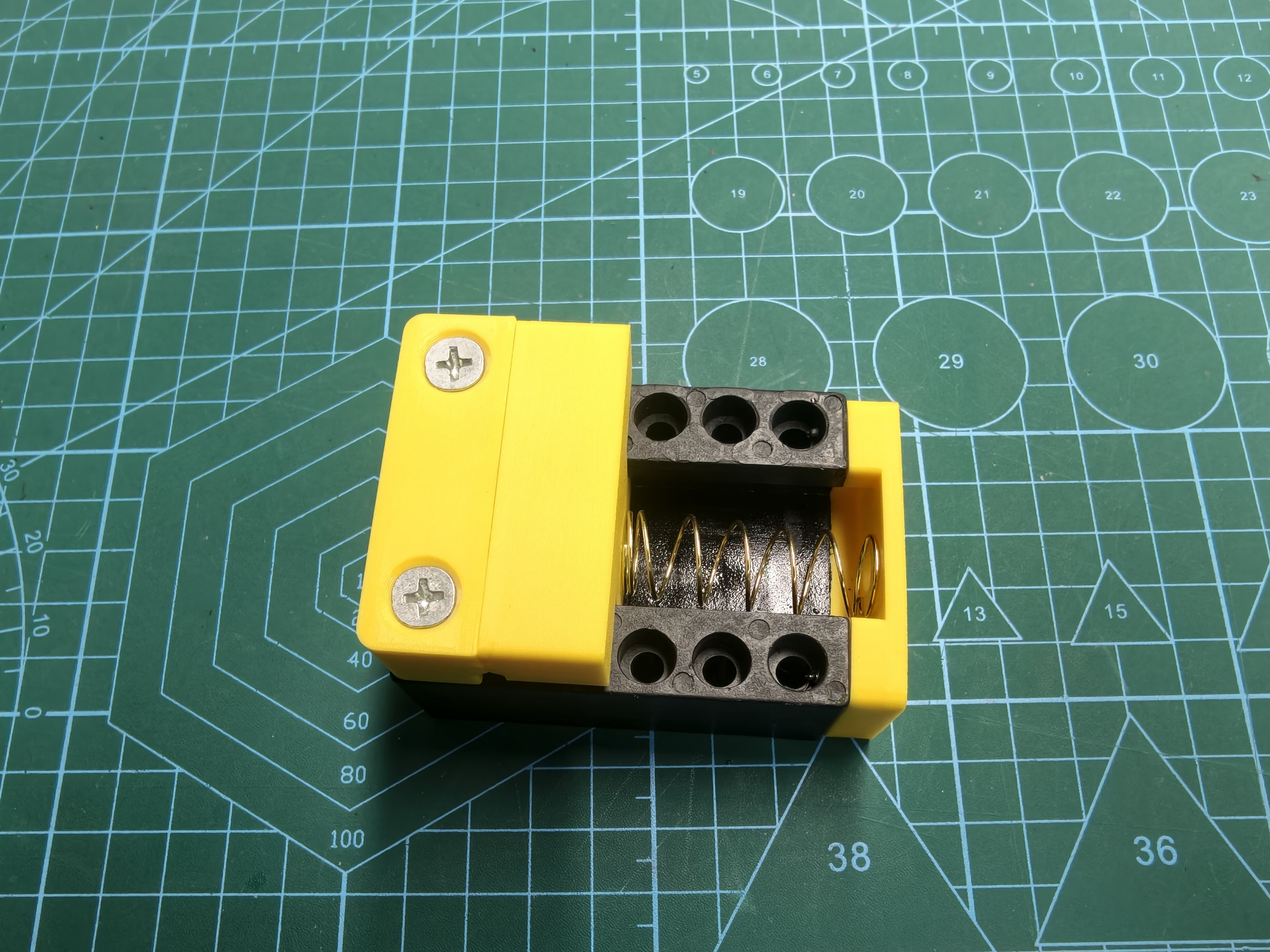

1. 注意的是，因为原装的弹簧力量太大导致压缩太困难，这里更换了弹簧系数小的，请根据自己情况决定是否更换

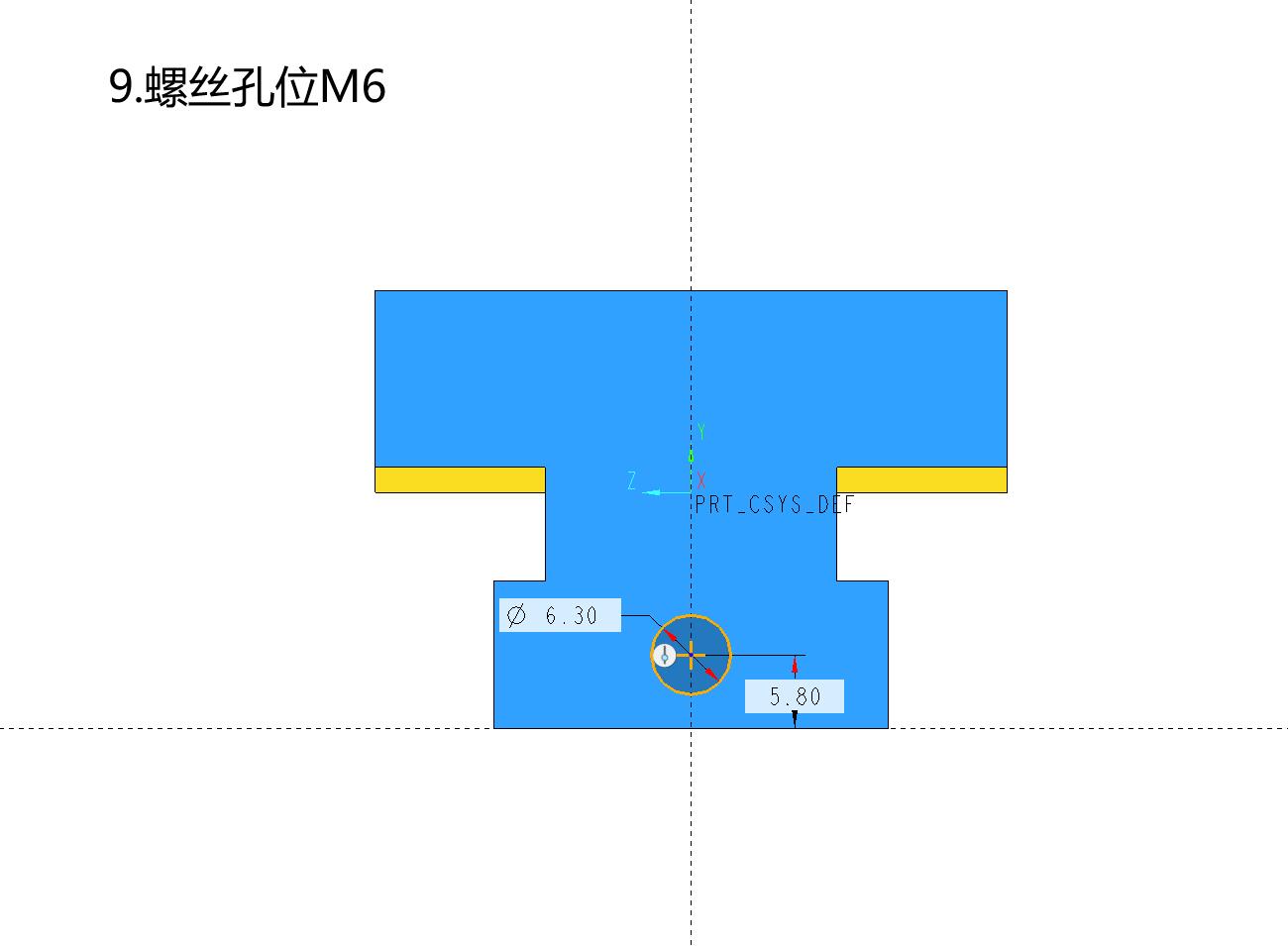

2. 因为加长了，螺丝需要用到M6*90mm
3. 安装步骤简单，不看图就能完成
4. 注意，建议在活动钳口与黑色主体配合出润滑处理，可以是润滑油、WD40

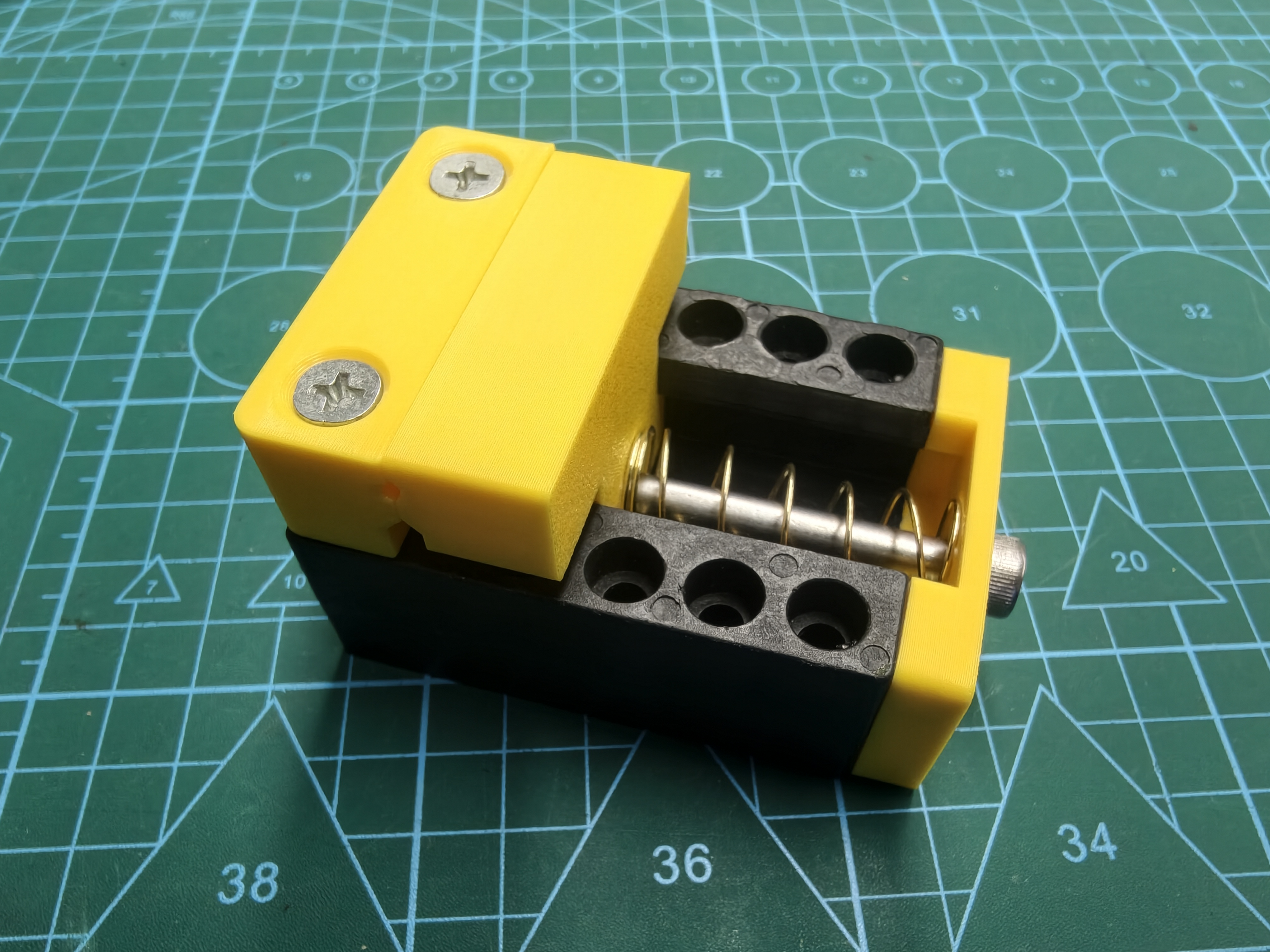

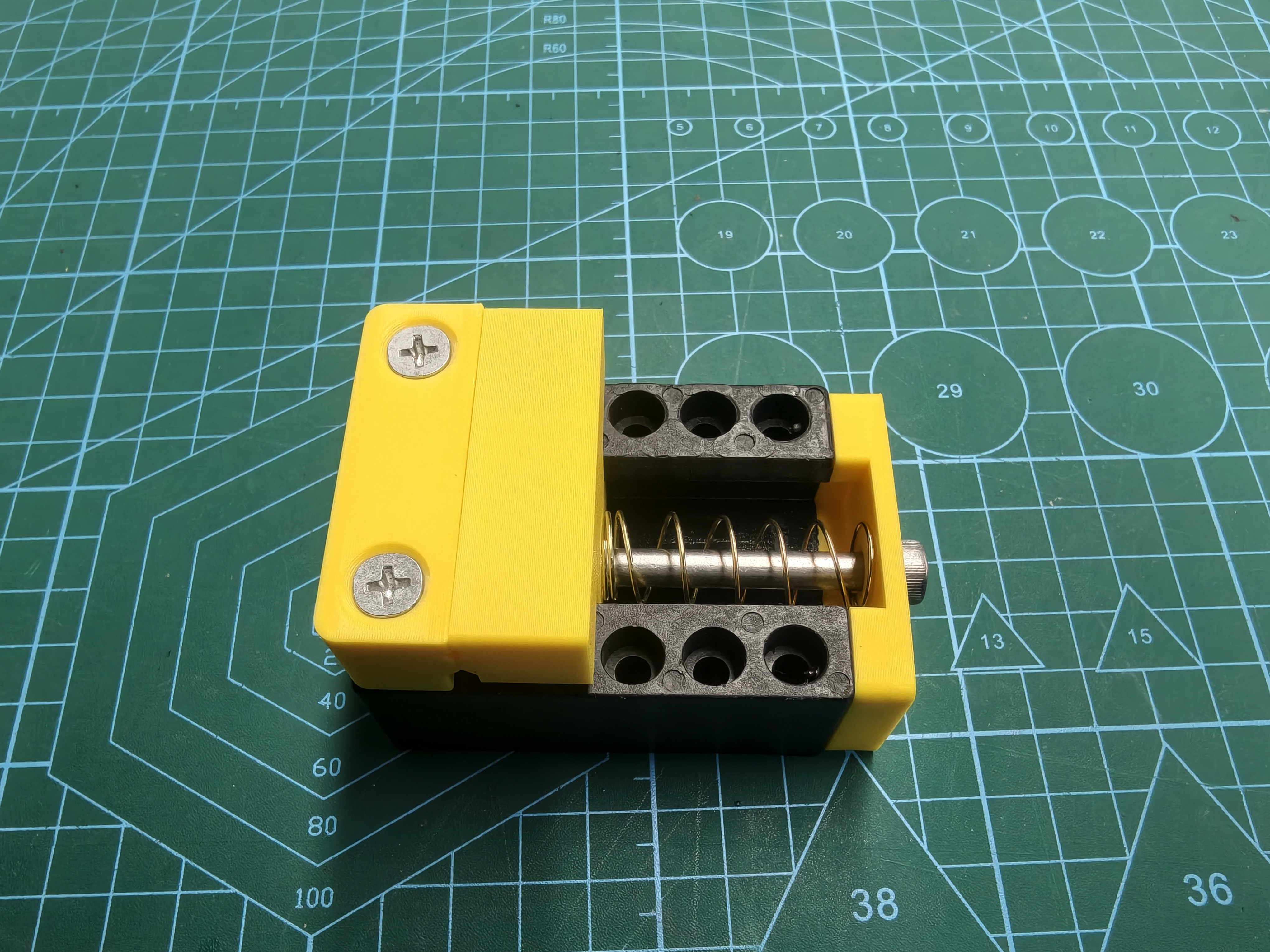

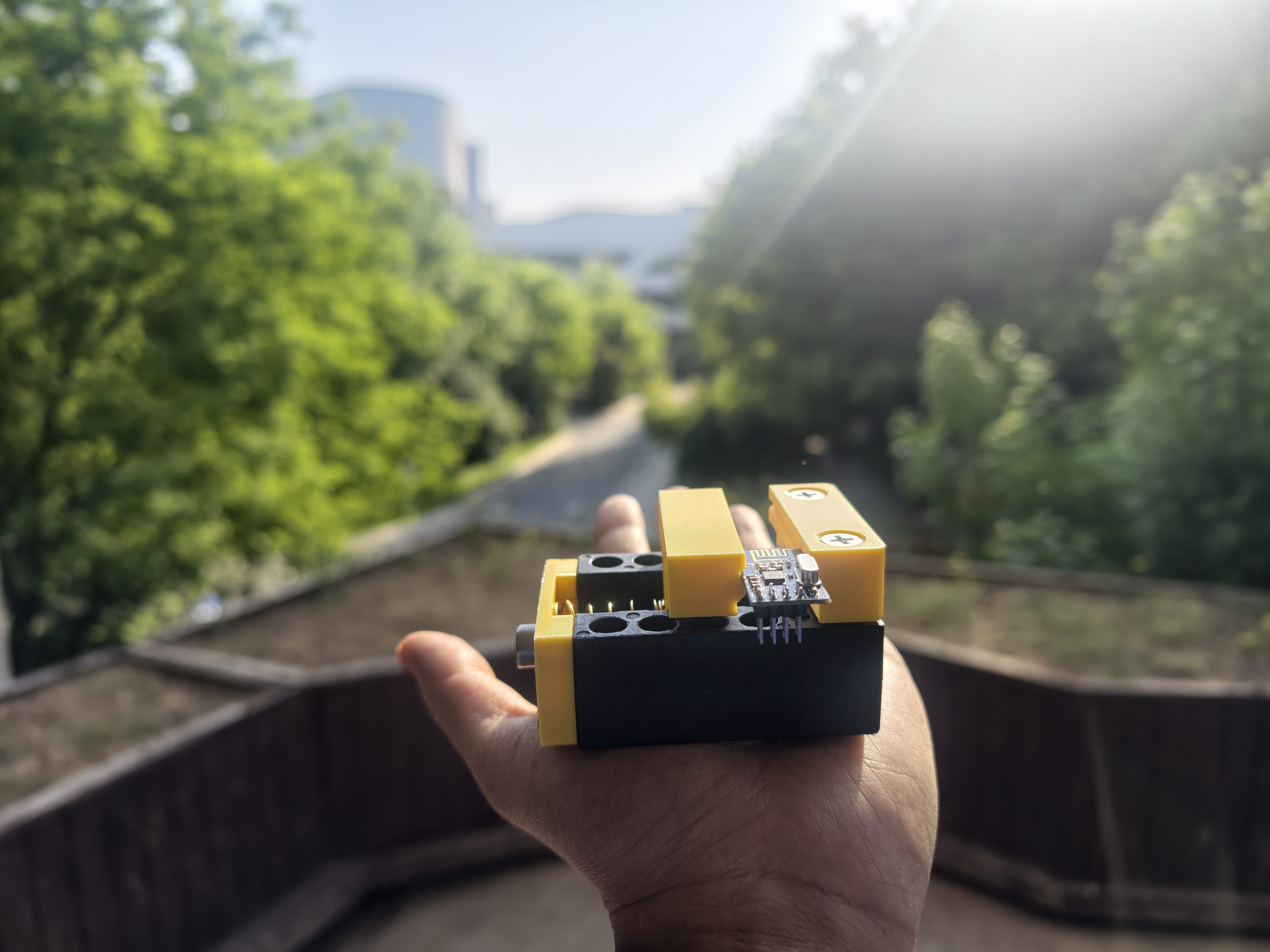

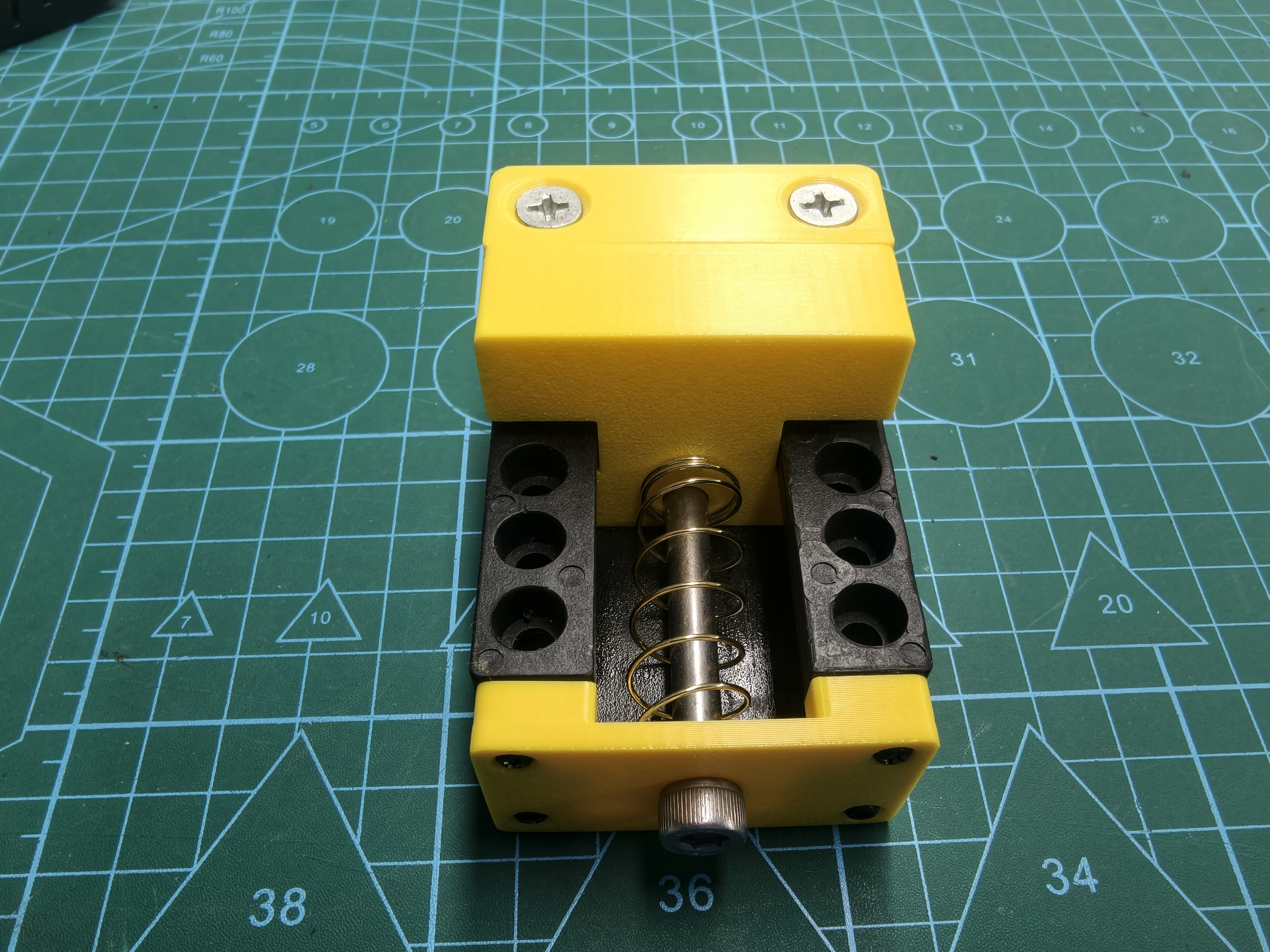

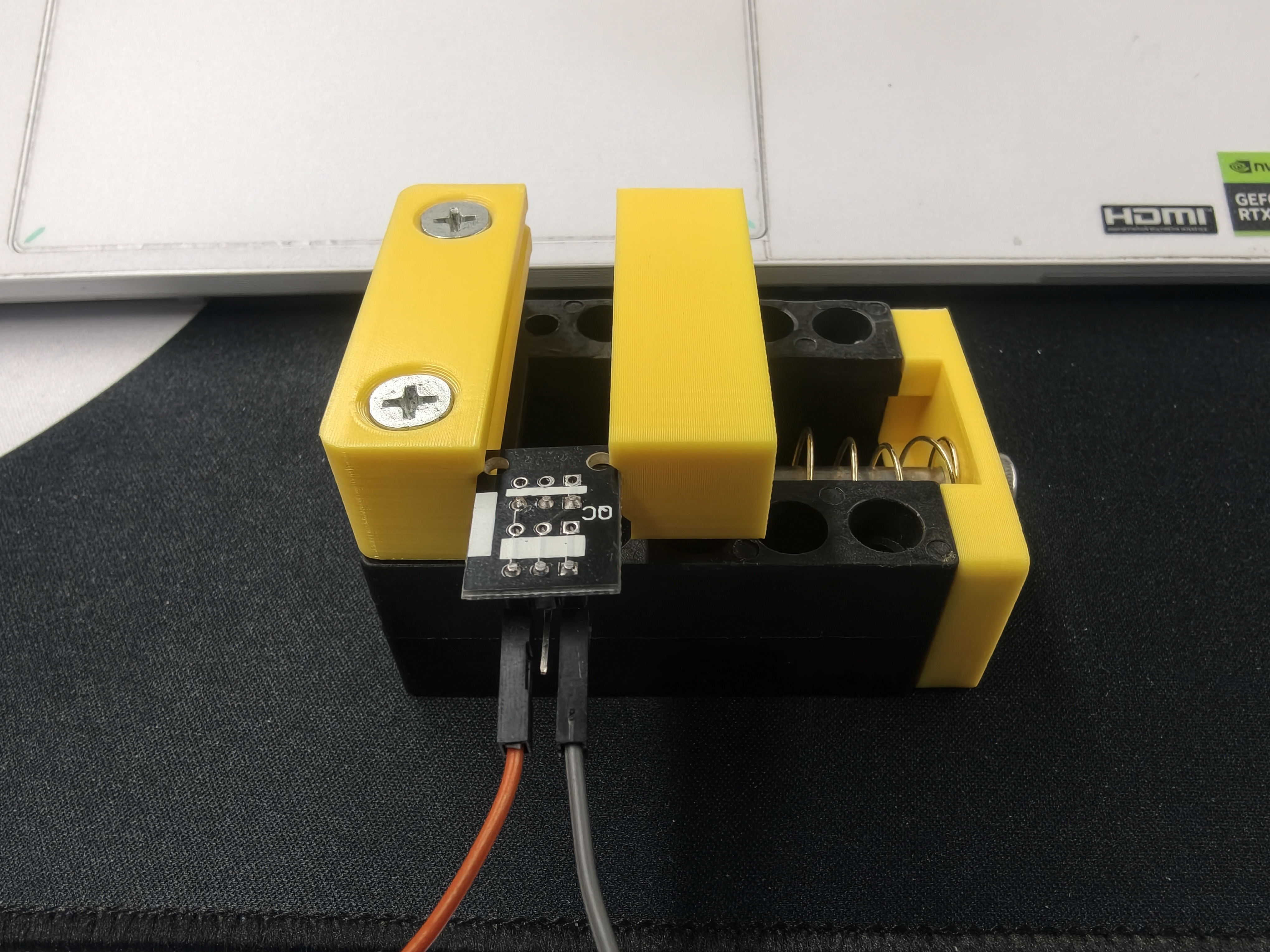

使用效果舒适，值得改装

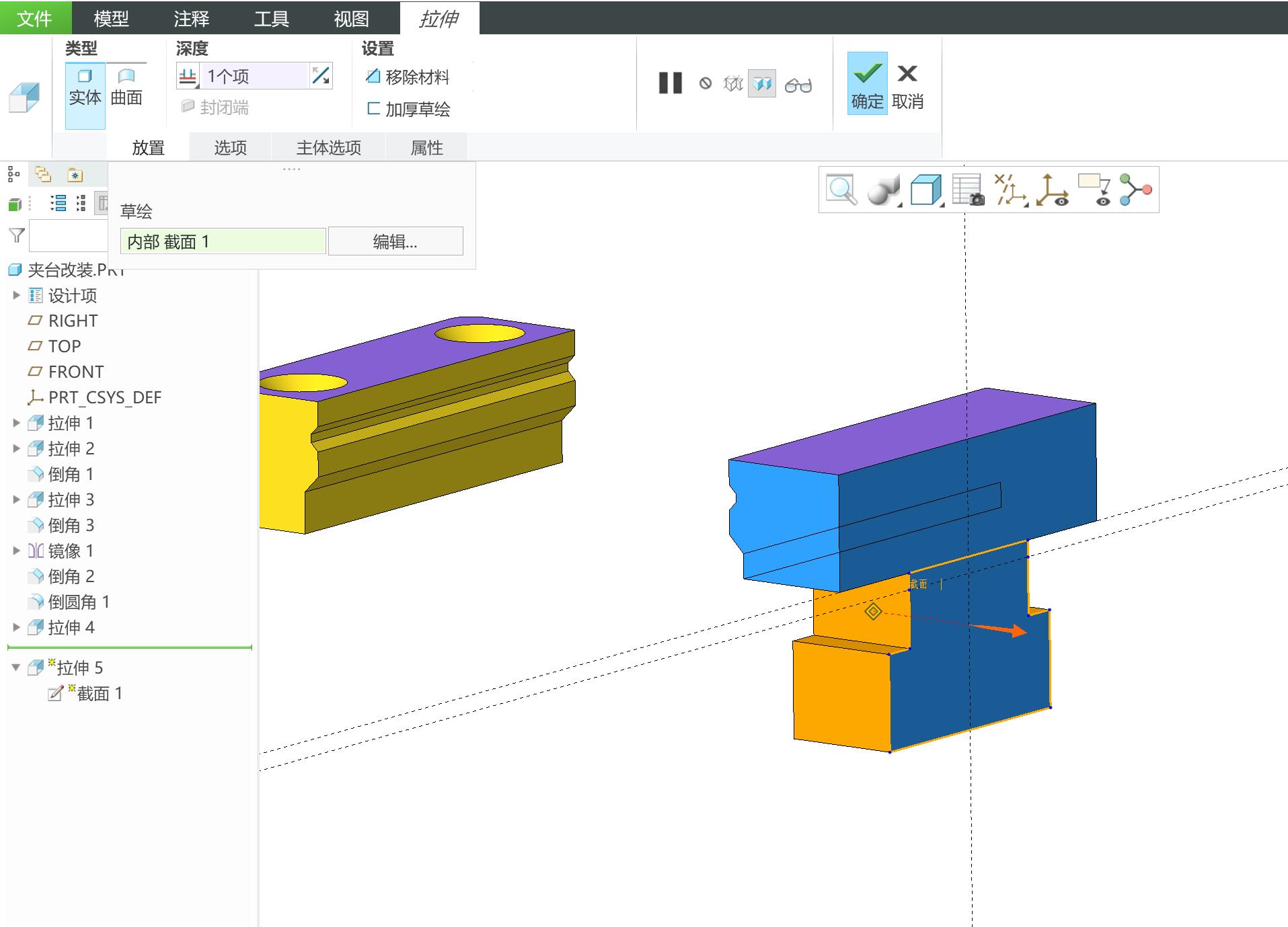

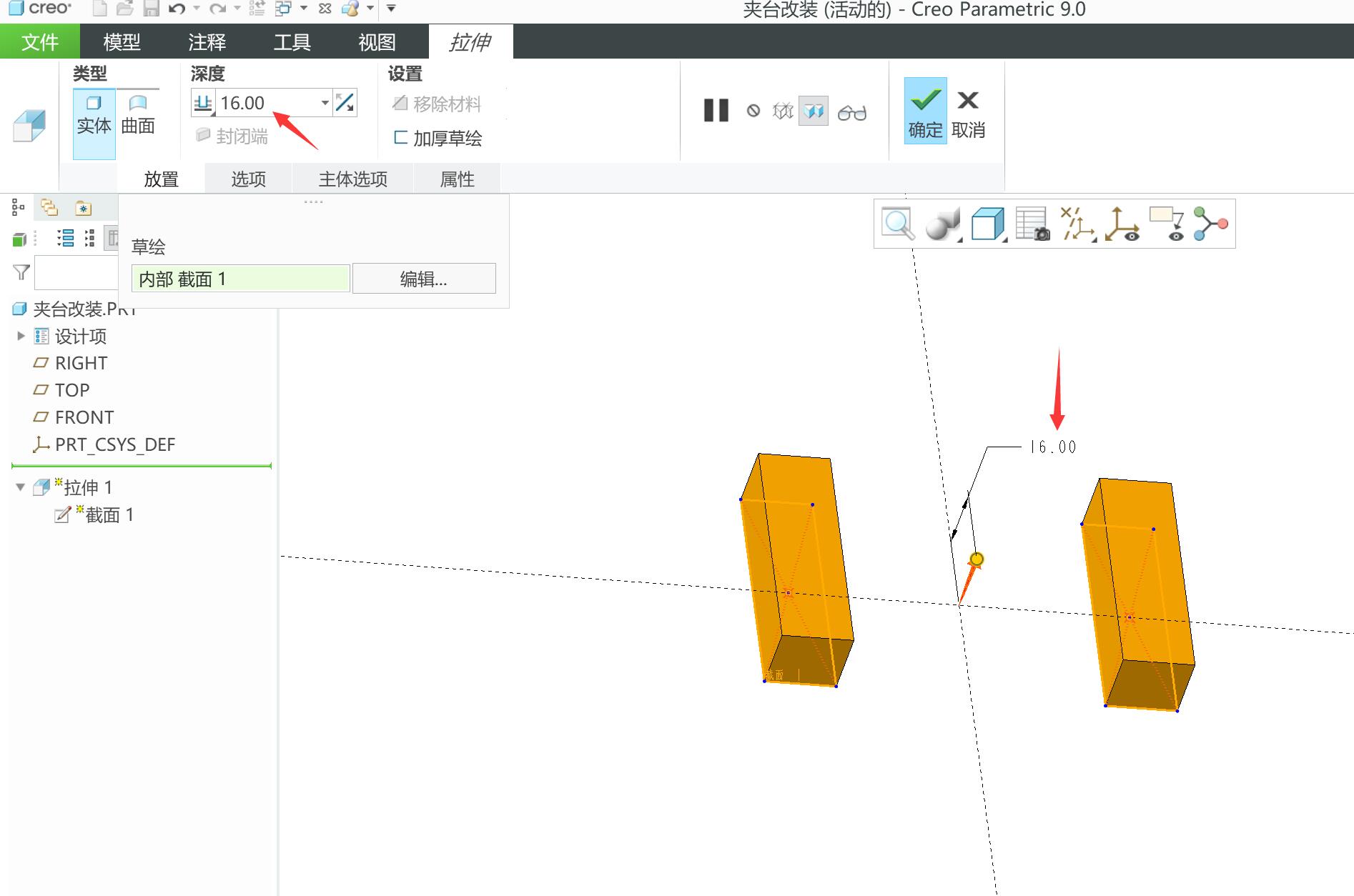

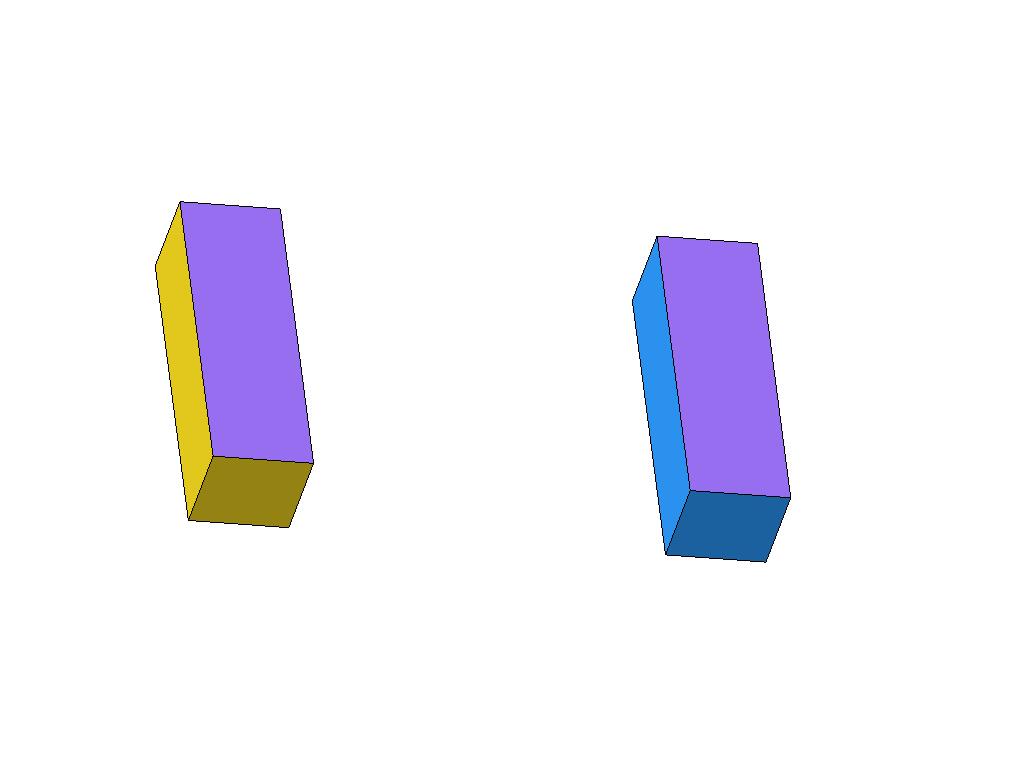

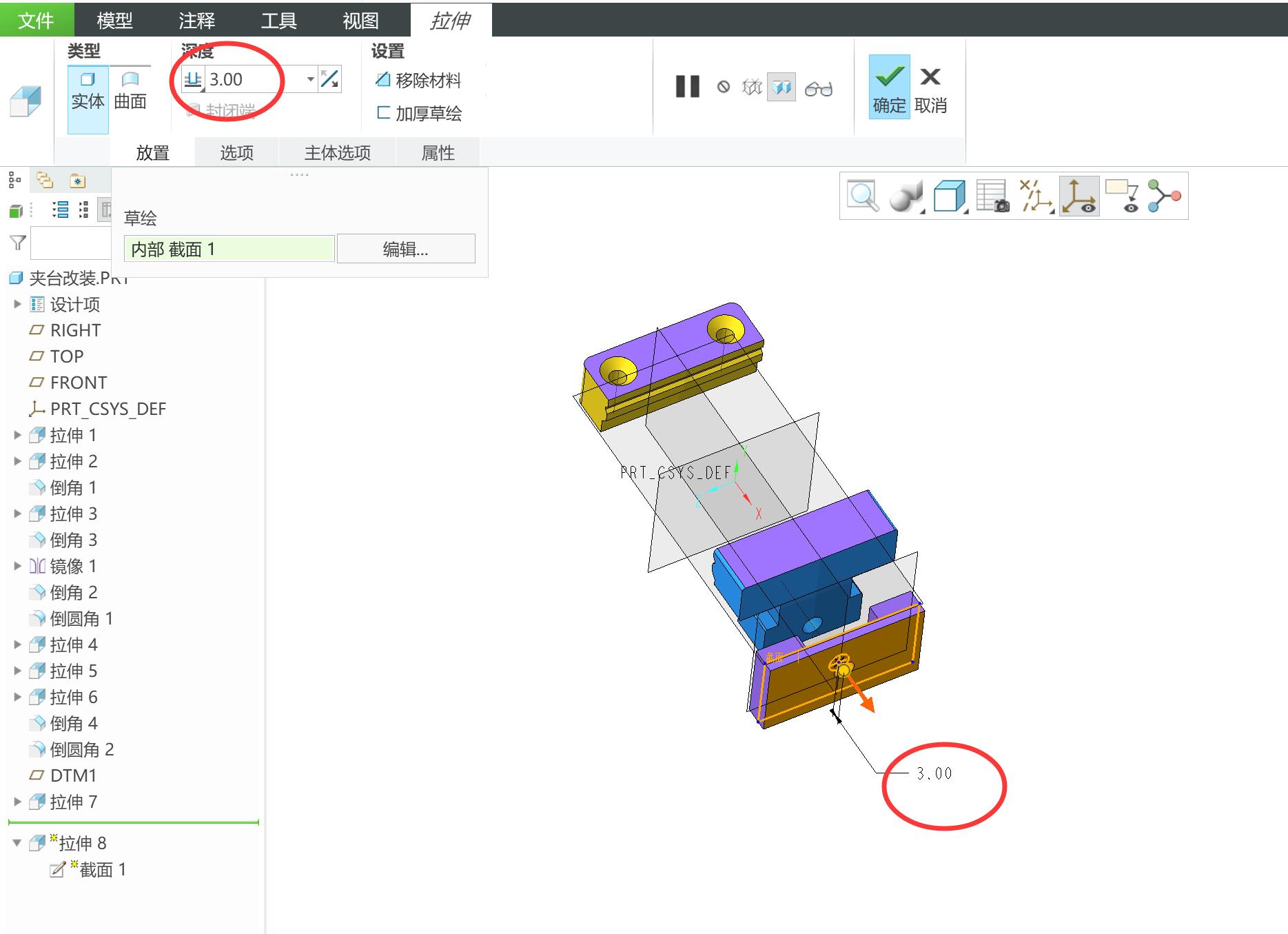

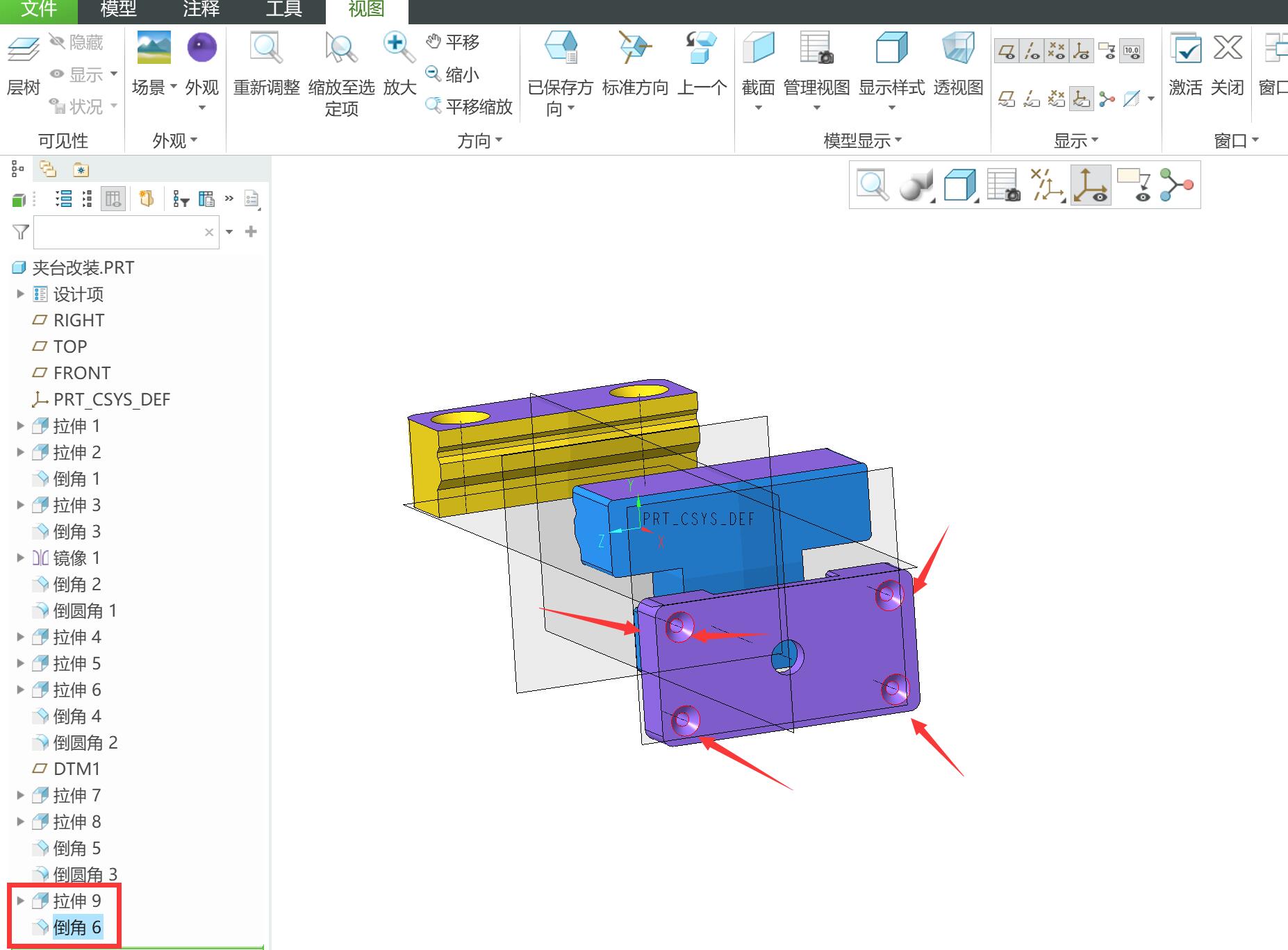

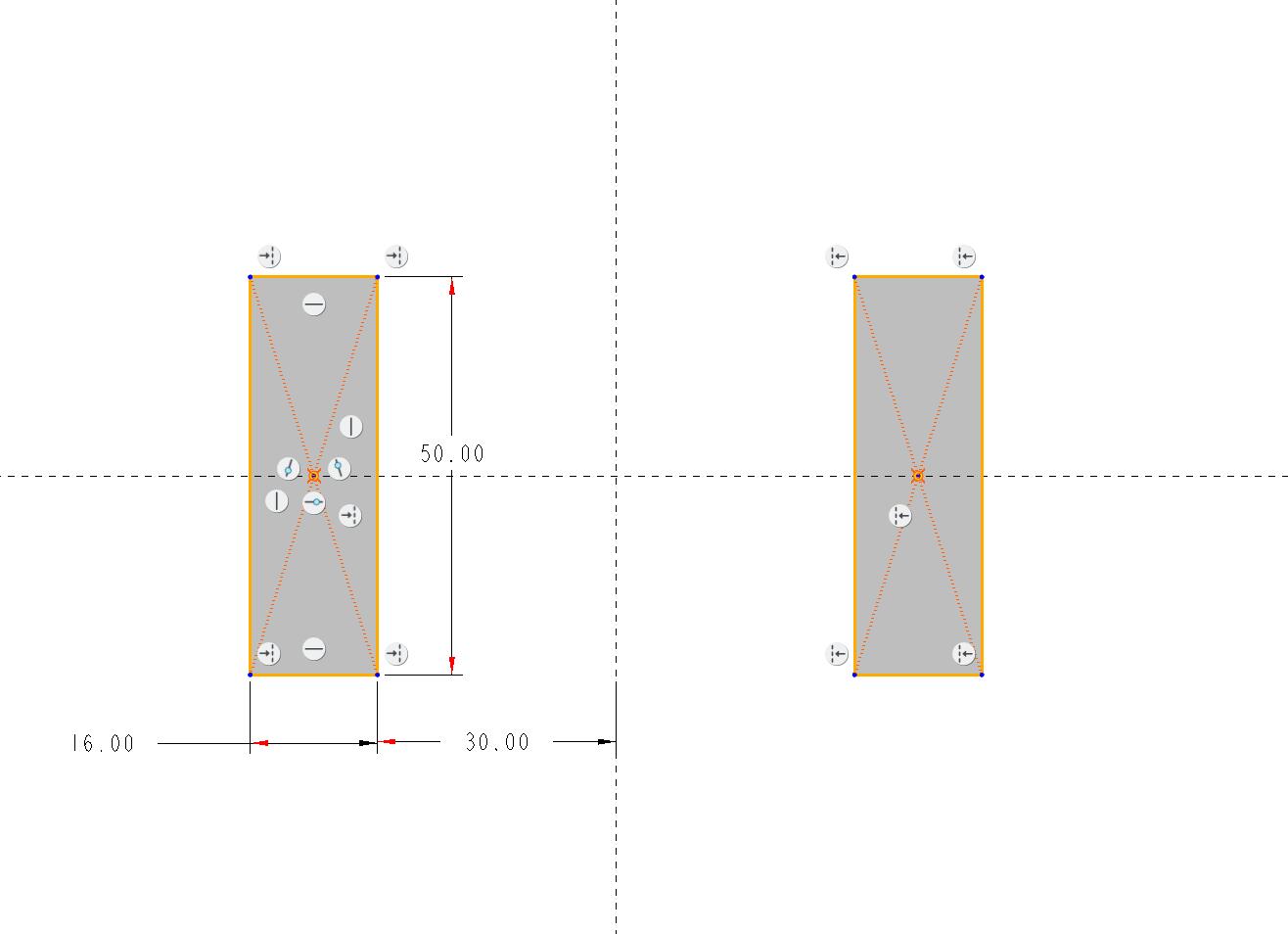

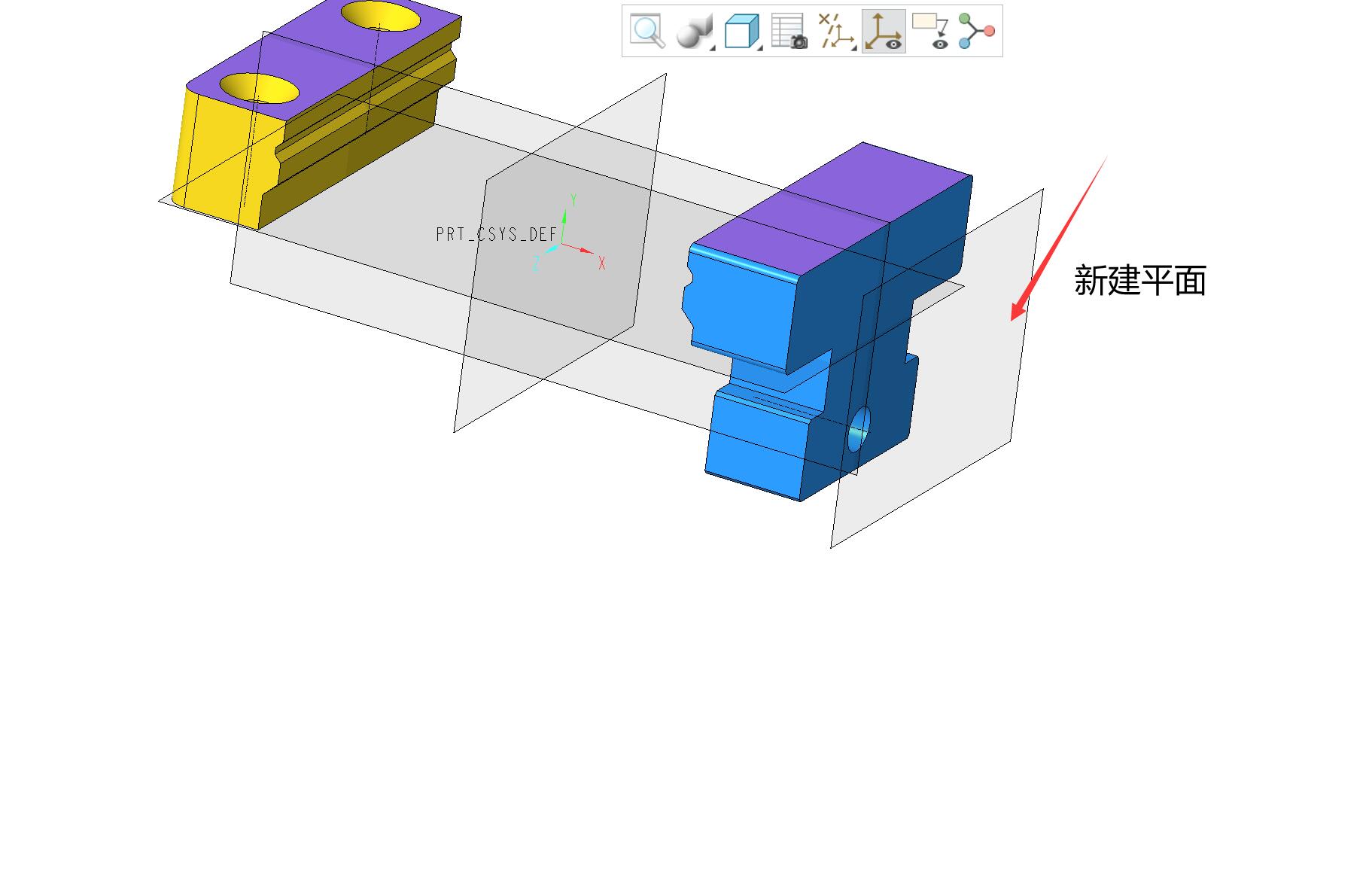

1. 本模块套件基本采用【拉伸】命令，因此比较简单

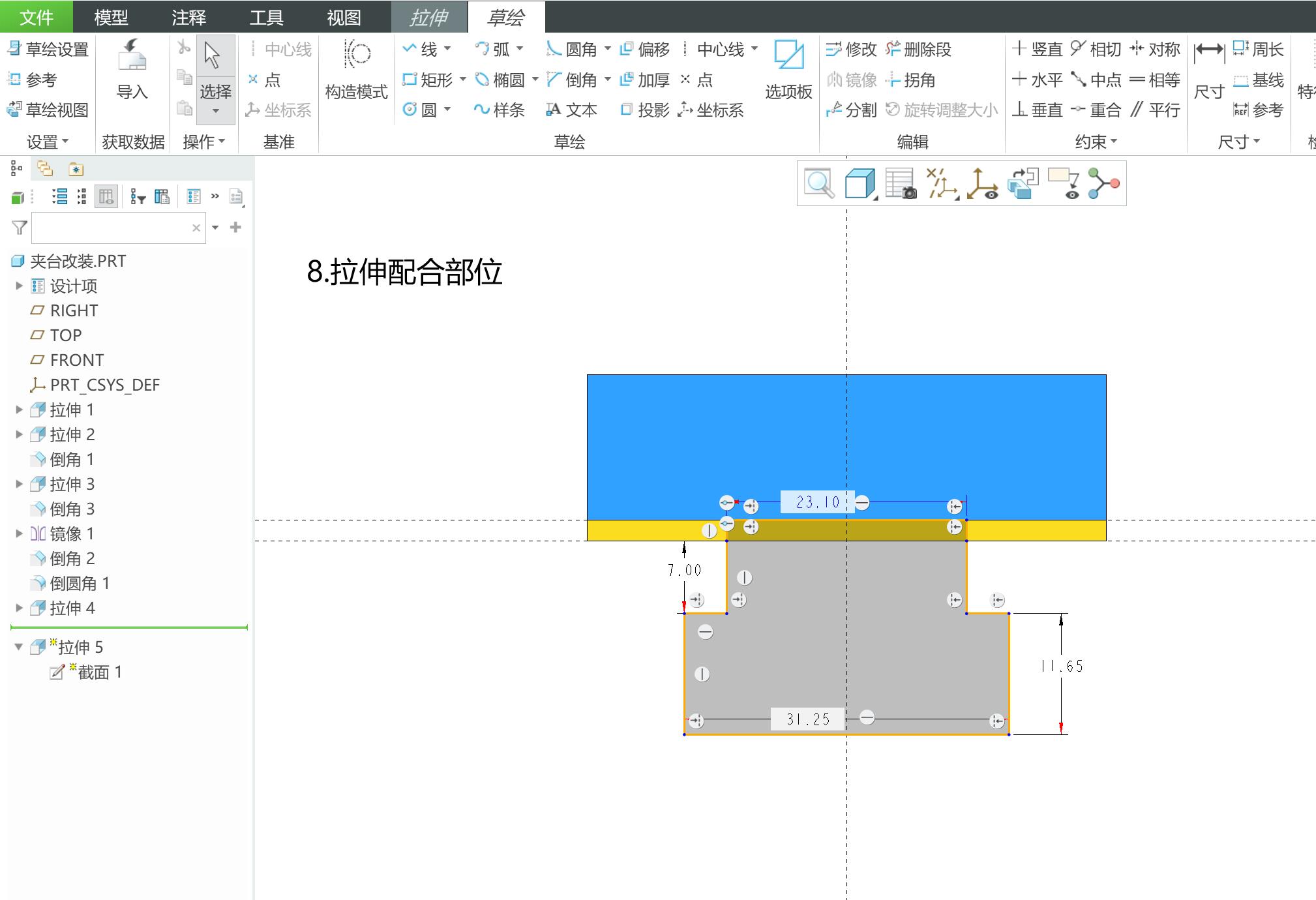

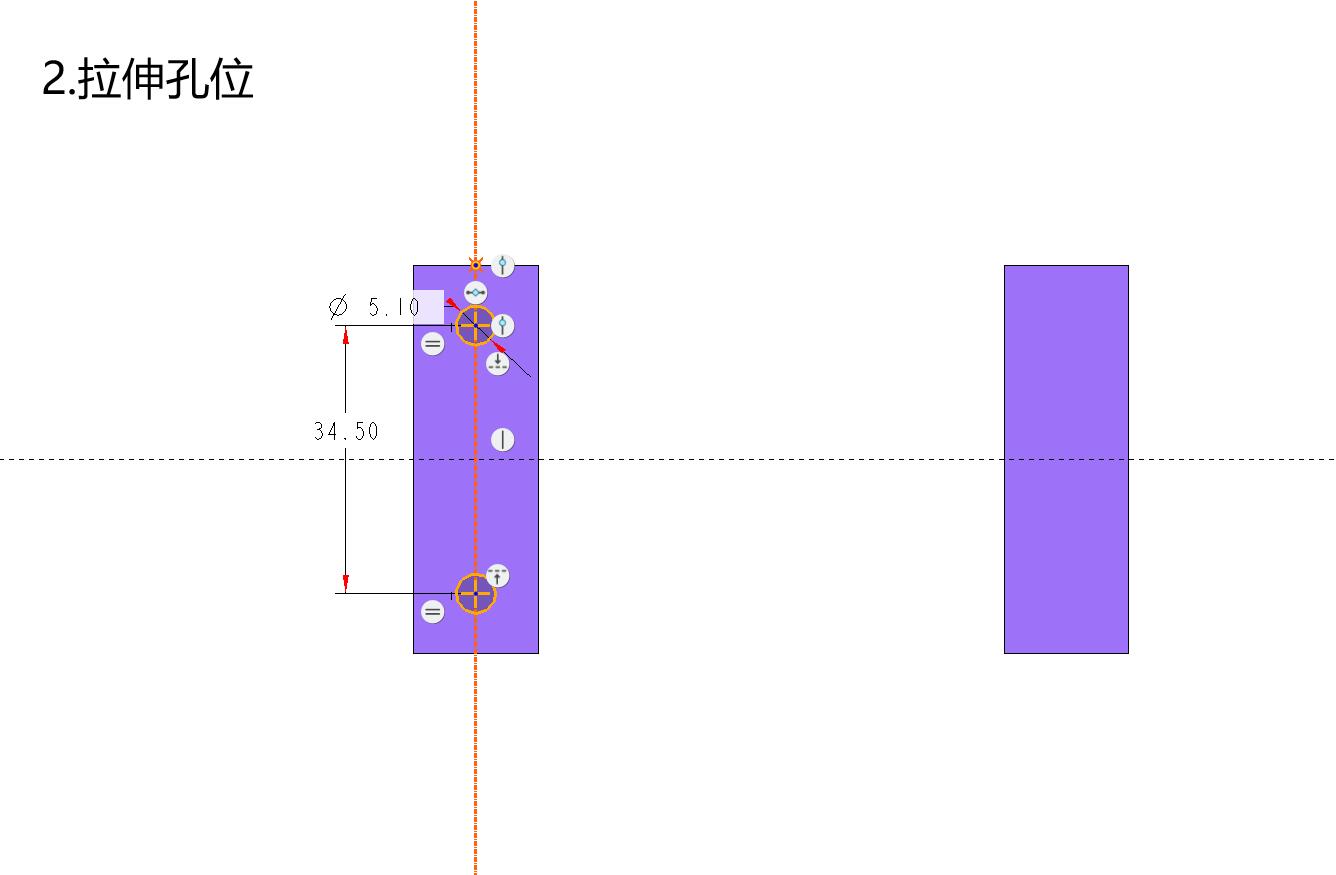

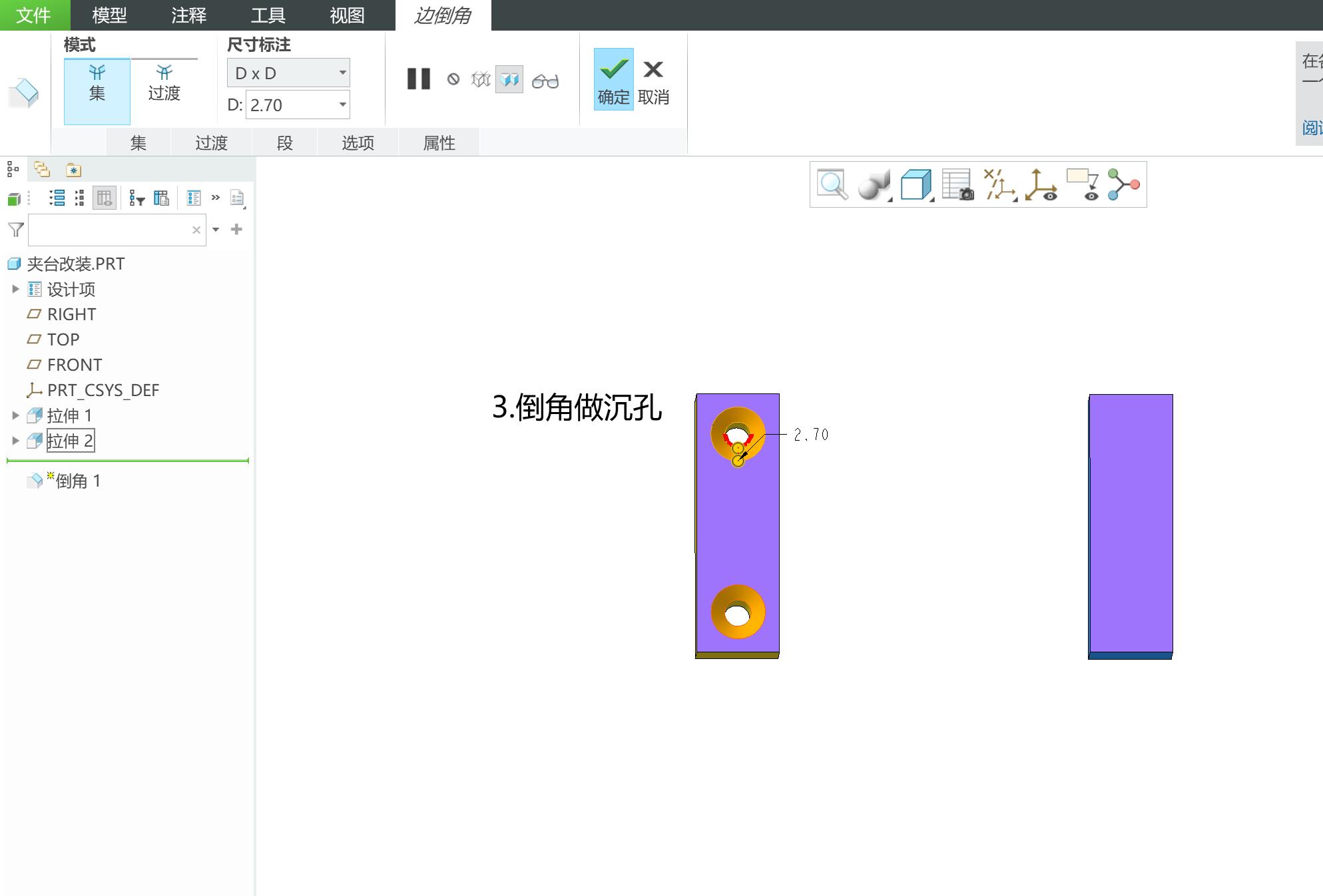

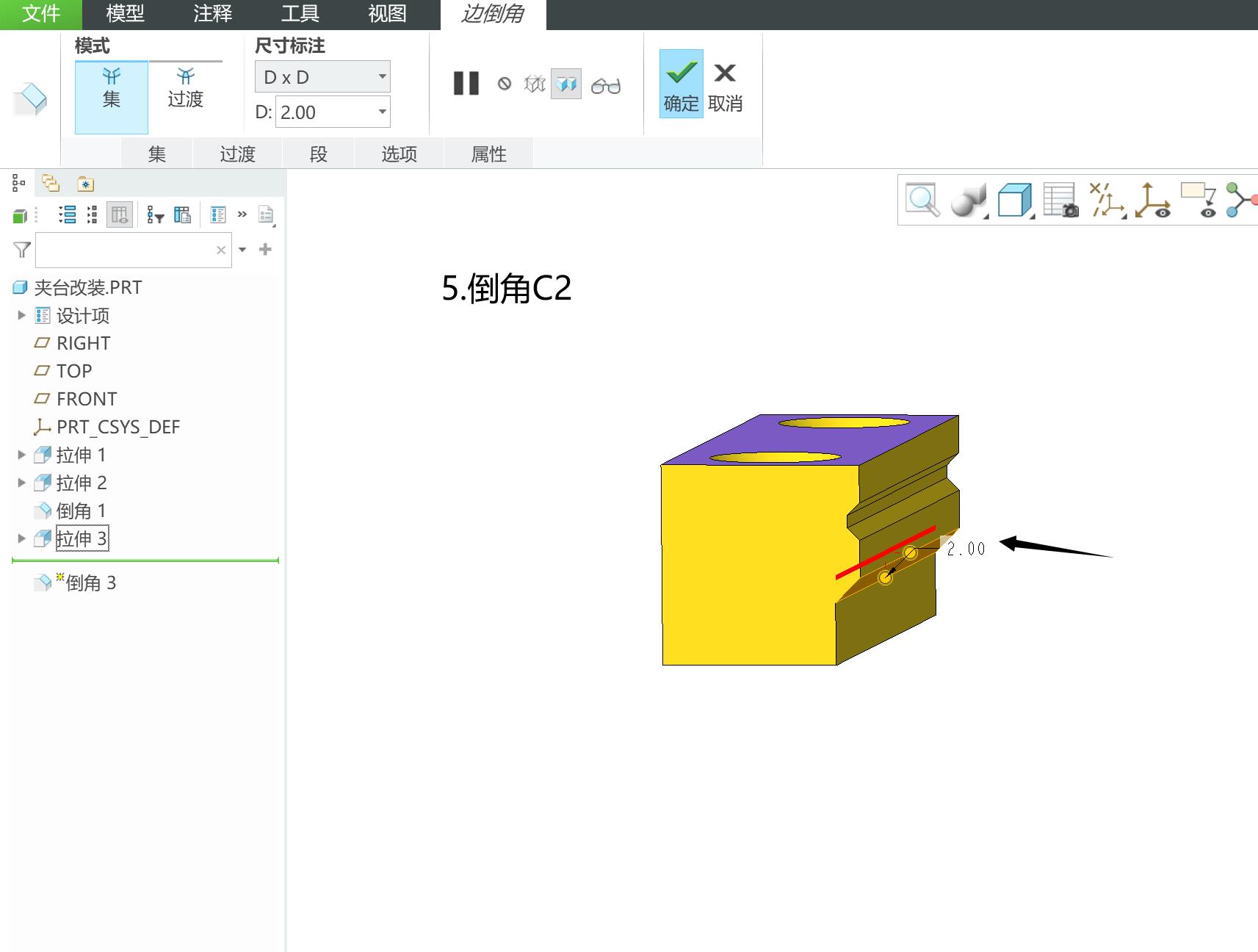

2. 建模步骤均截图，且文字编辑，看图即可完成

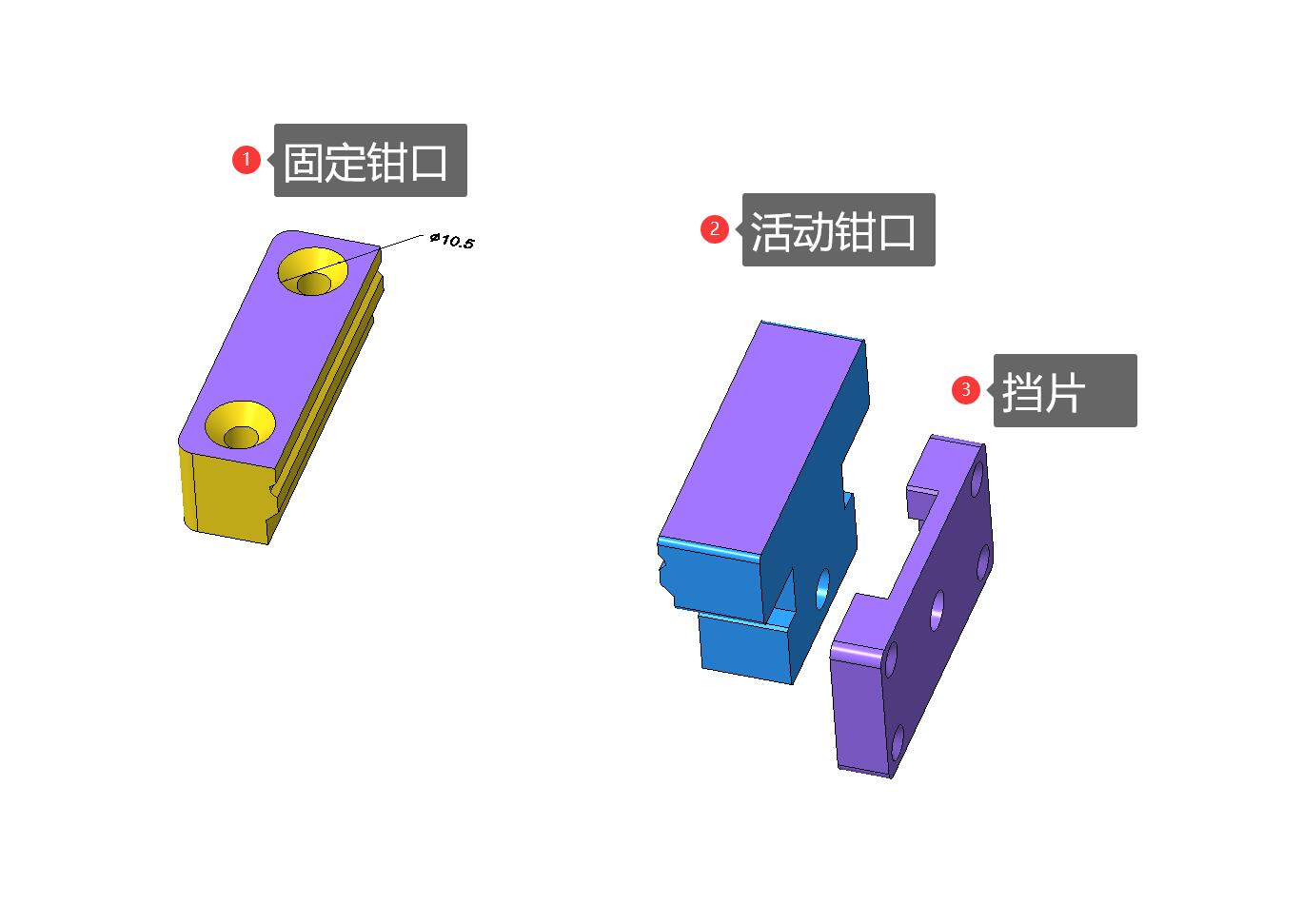

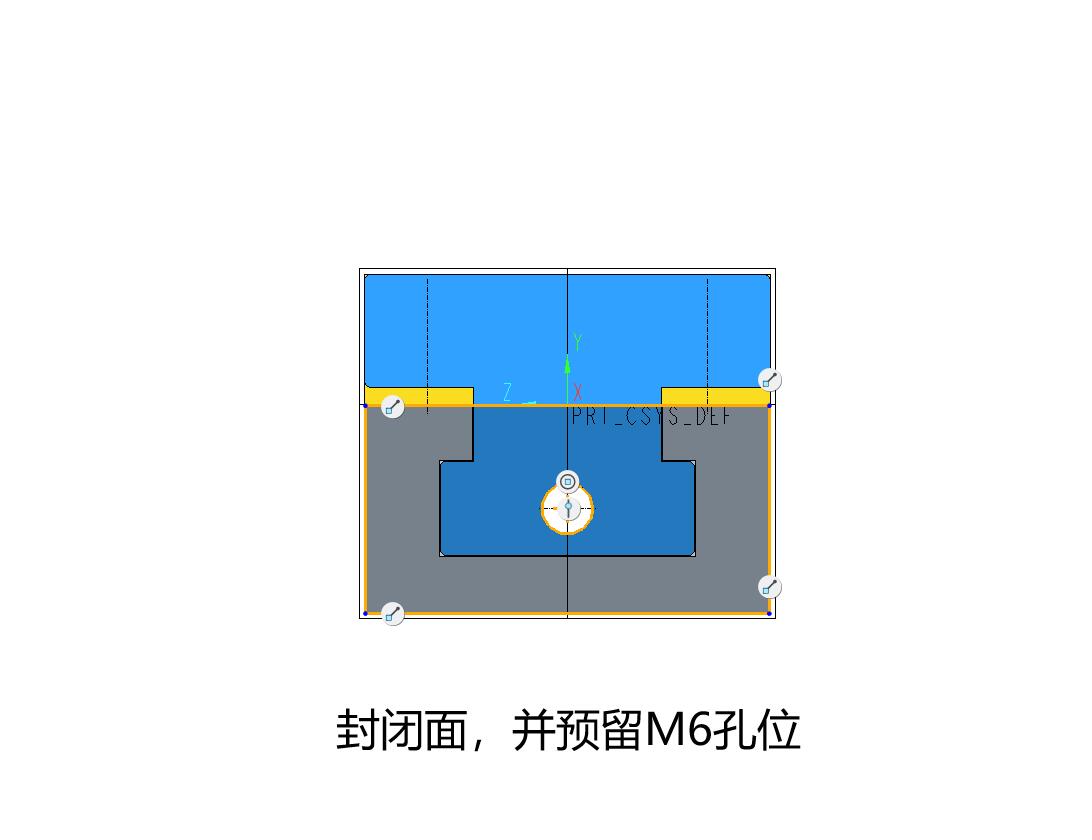

固定钳台的制作过程

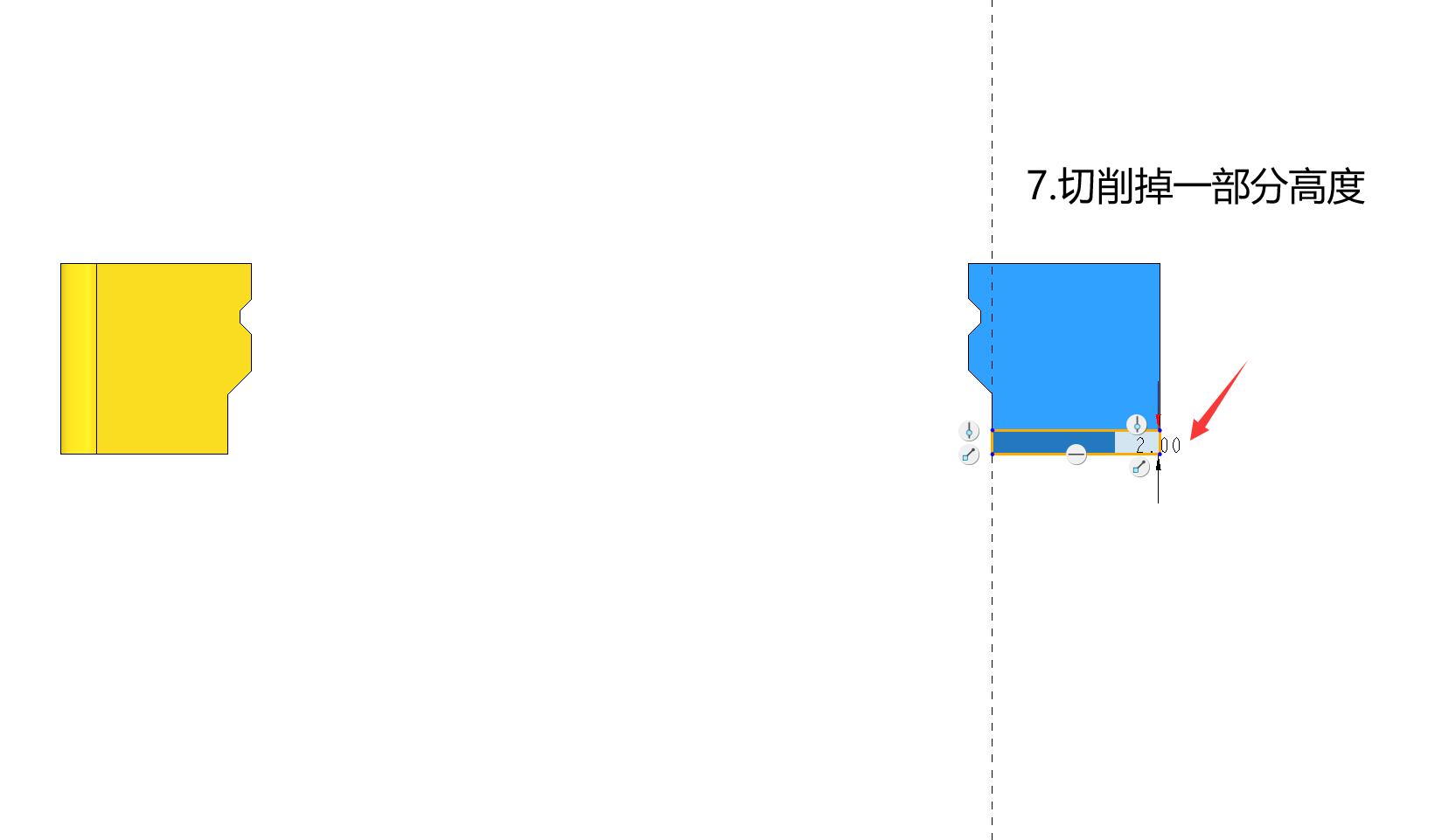

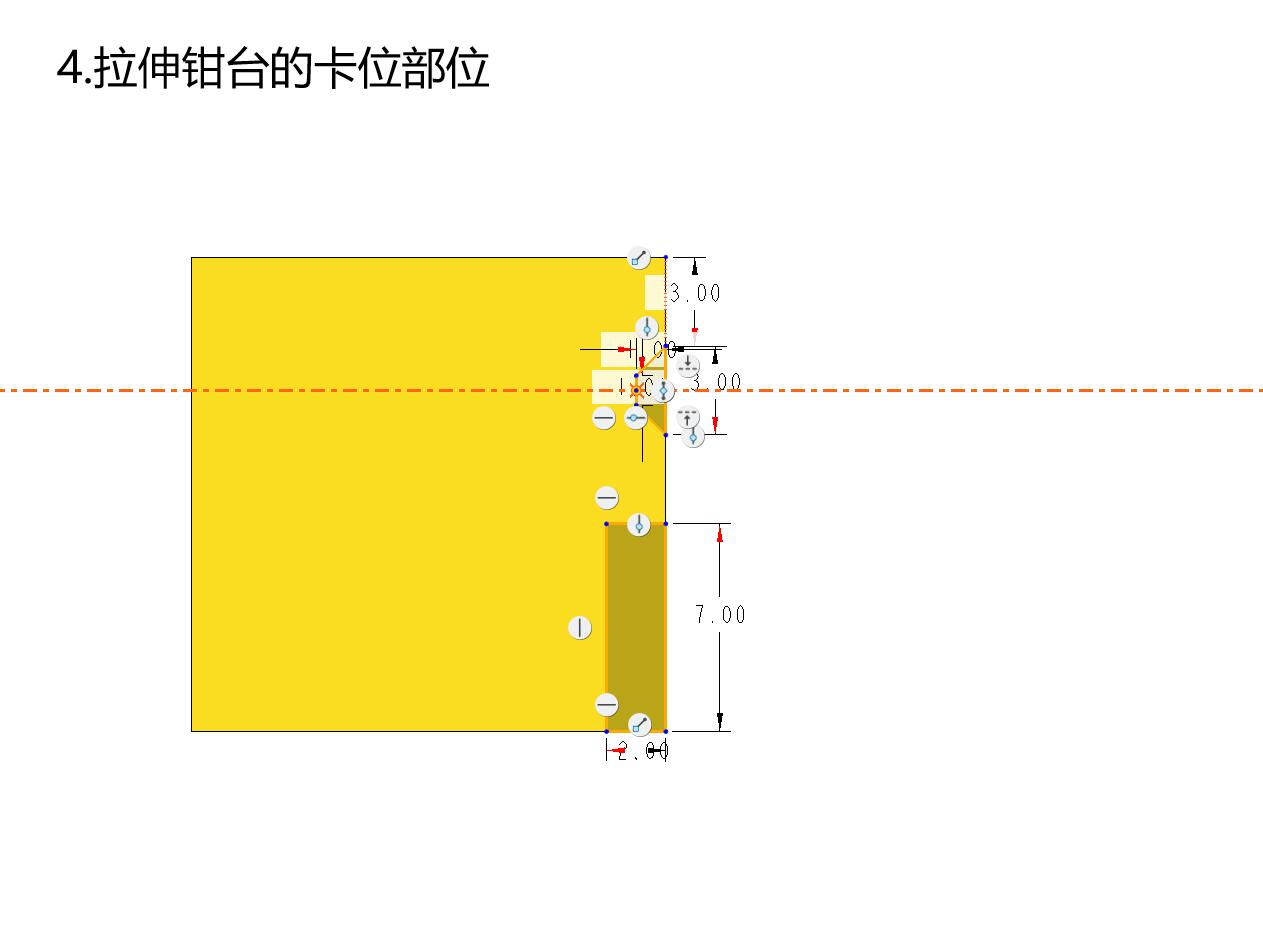

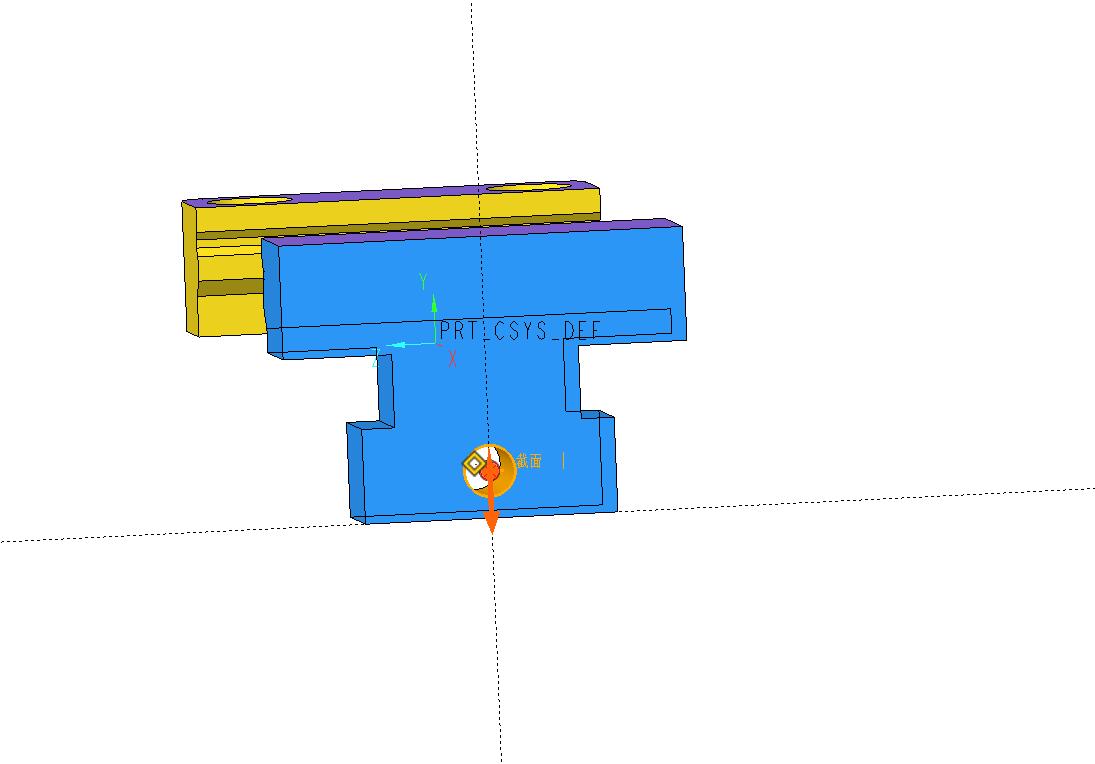

1. 因为这个是活动钳口，因此底座需要抬高一些，避免与主体基座摩擦，因此这里切削掉的高度是2mm

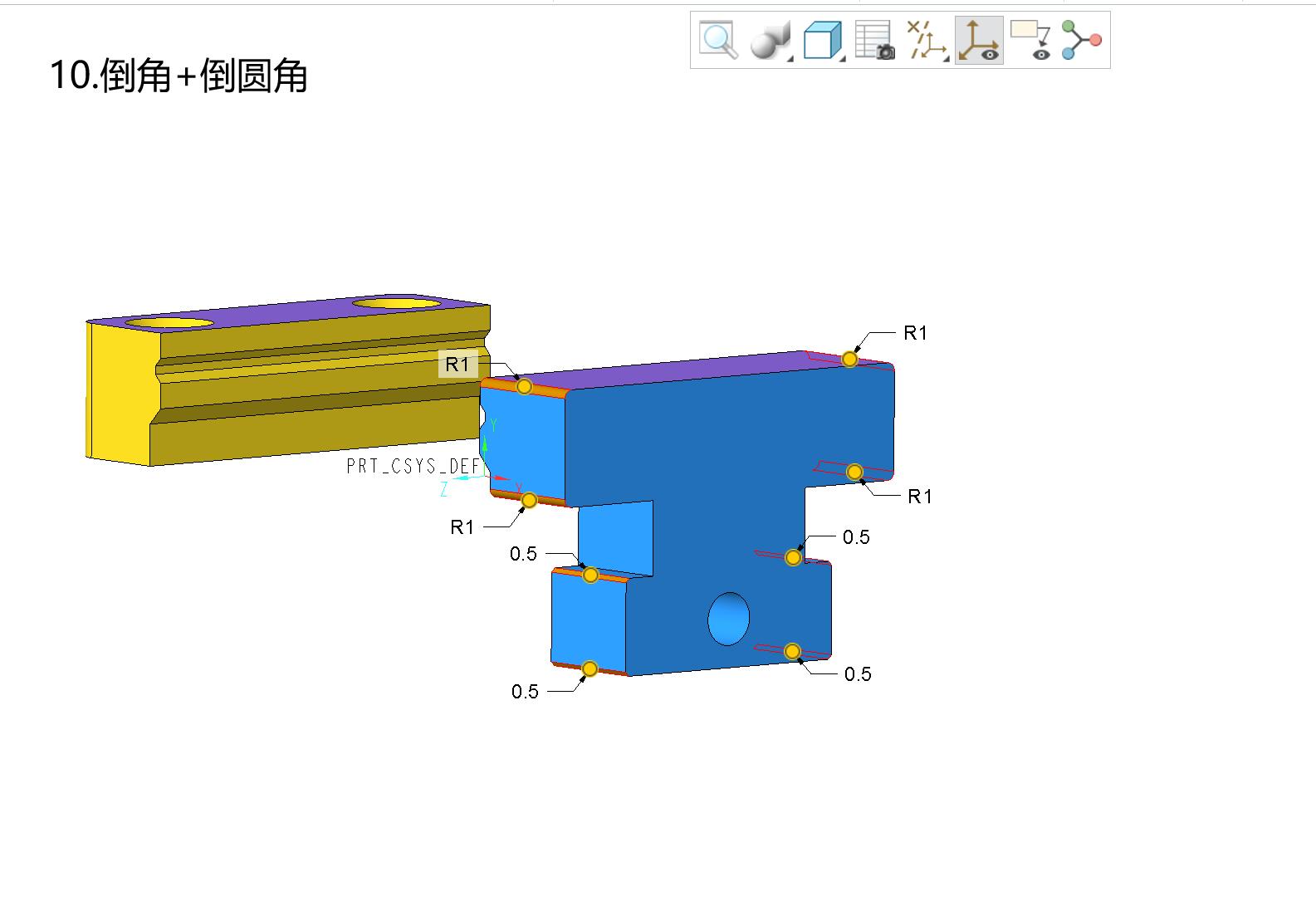

2. 其余参数按照图片展示建模

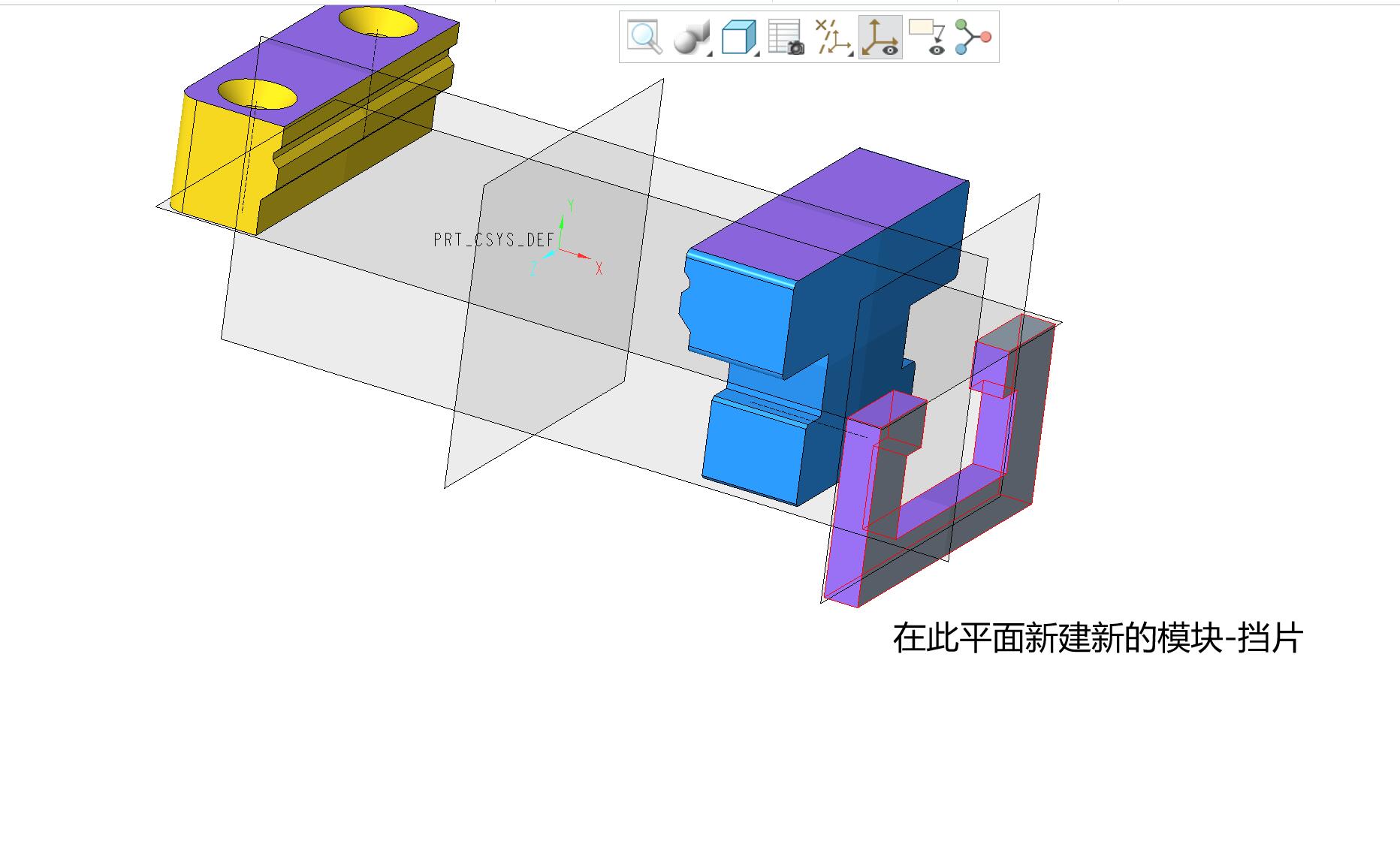

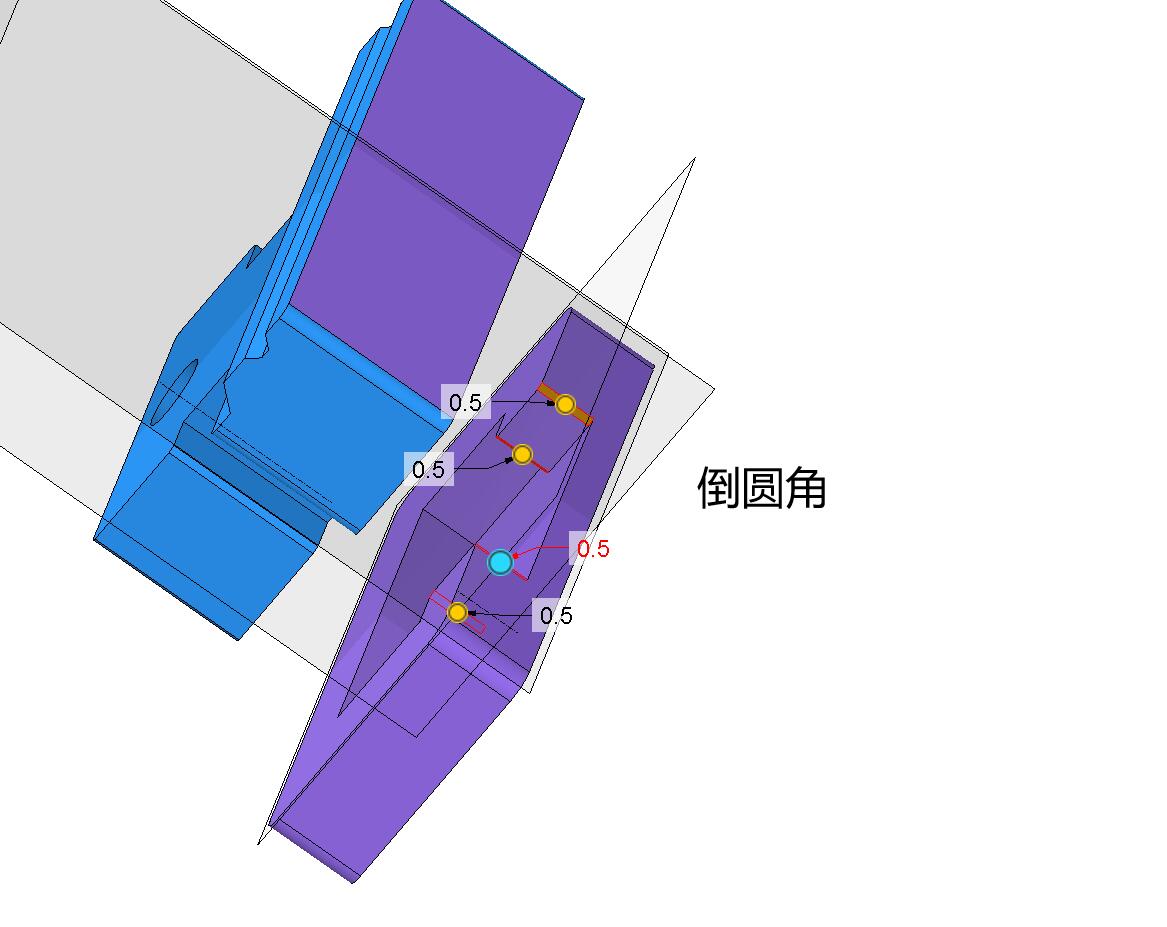

1. 第3个模块-挡片，功能室挡住中间2号活动钳台
2. 参数等细节请参考照片
