MX1508智能小车1.0入门版

doit_179885156902912
原创
发布时间: 2026-04-25 17:31:33 | 阅读数 0收藏数 0评论数 0
智能车
智能小车
MX1508驱动
Arduino nano
pwm小车
封面
大家好，这次制作一个3D打印底盘的PWM小车。下面的教程将指导大家制作一台基于Arduino Nano的自动循环智能小车，使用MX1508电机驱动模块控制4个TT减速电机，实现“前进4秒→原地顺时针转圈5秒→后退4秒→等待20秒→重复循环”的自动动作，步骤清晰、操作简单，适合新手入门。后面将探索新的功能。

准备工作:

材料:

材料名称
数量
备注
m3螺丝【配套螺母】
8
长度≥28mm
3D打印底盘
1
/
电机夹板
8
/
Arduino nano
1
数据线
1
/
MX1508驱动板
1
Arduino nano拓展版
1
/
轮子
4
/
12V电源
1
杜邦线
/
/
扎带
/
STP
小车底盘.stp
1001.23KB
STP
电机夹板.stp
32.18KB

工具:

工具名称
数量
备注
螺丝刀套装
1
/
剪刀
偏口钳
烙铁套装
1

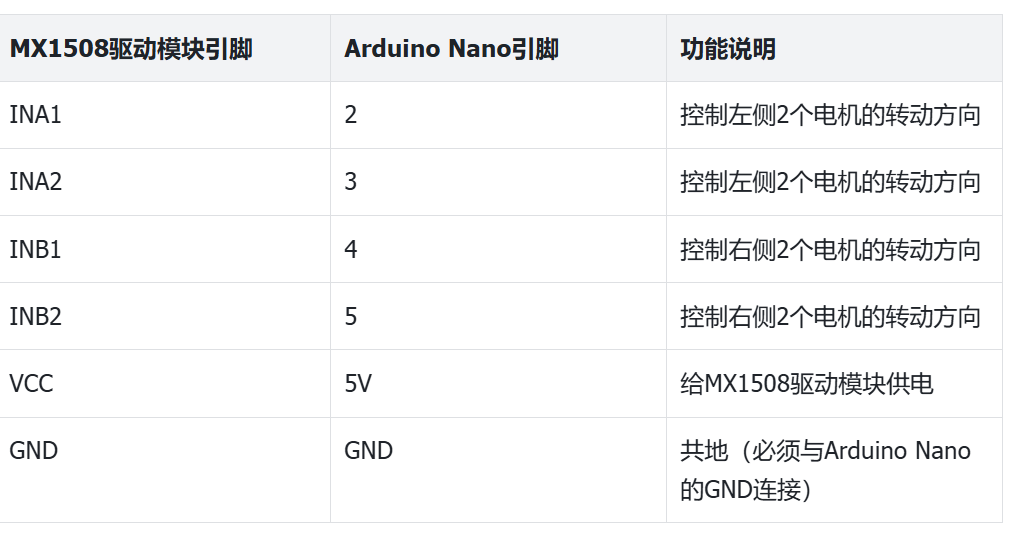

引脚定义接线图


本教程固定引脚，无需修改，程序直接适配

2

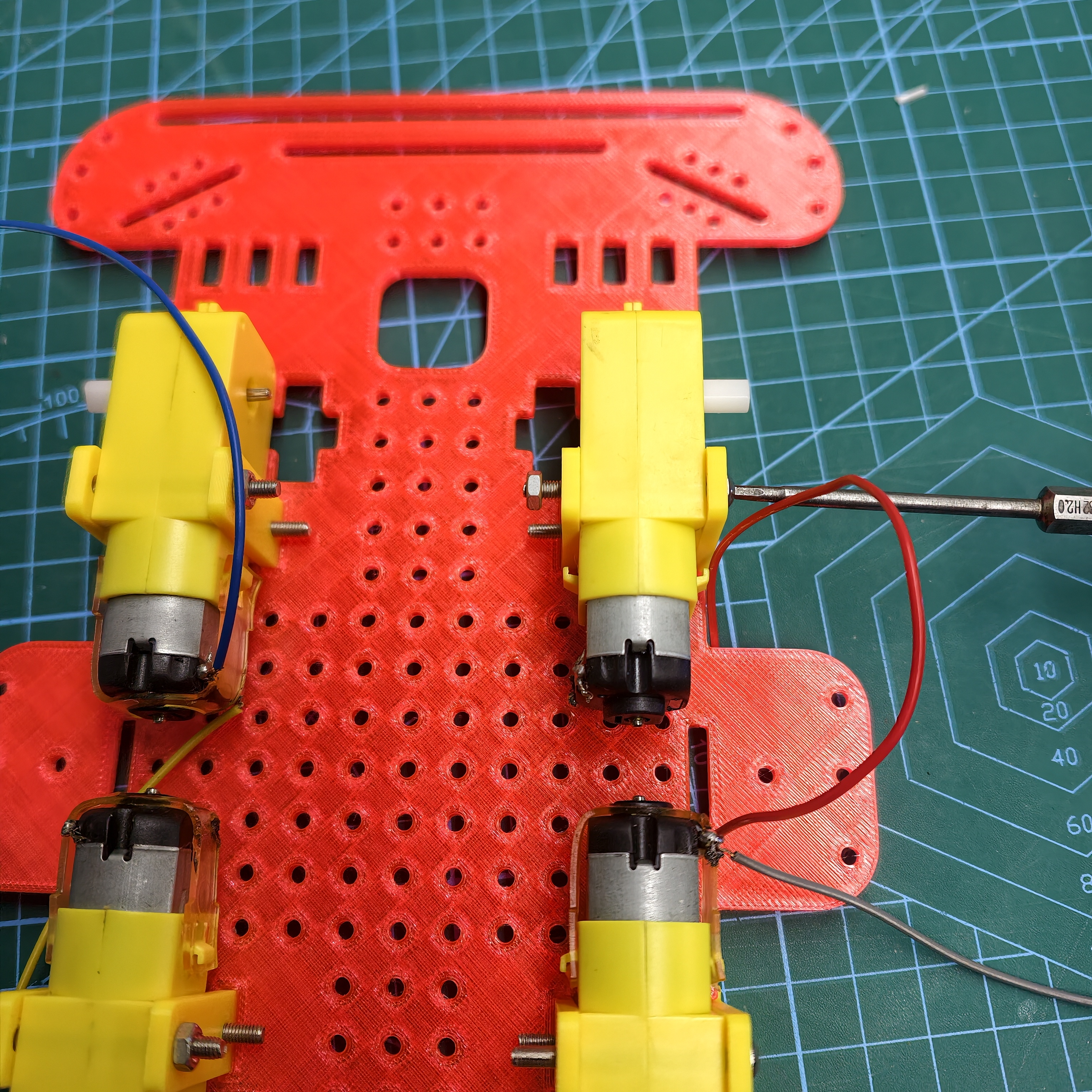

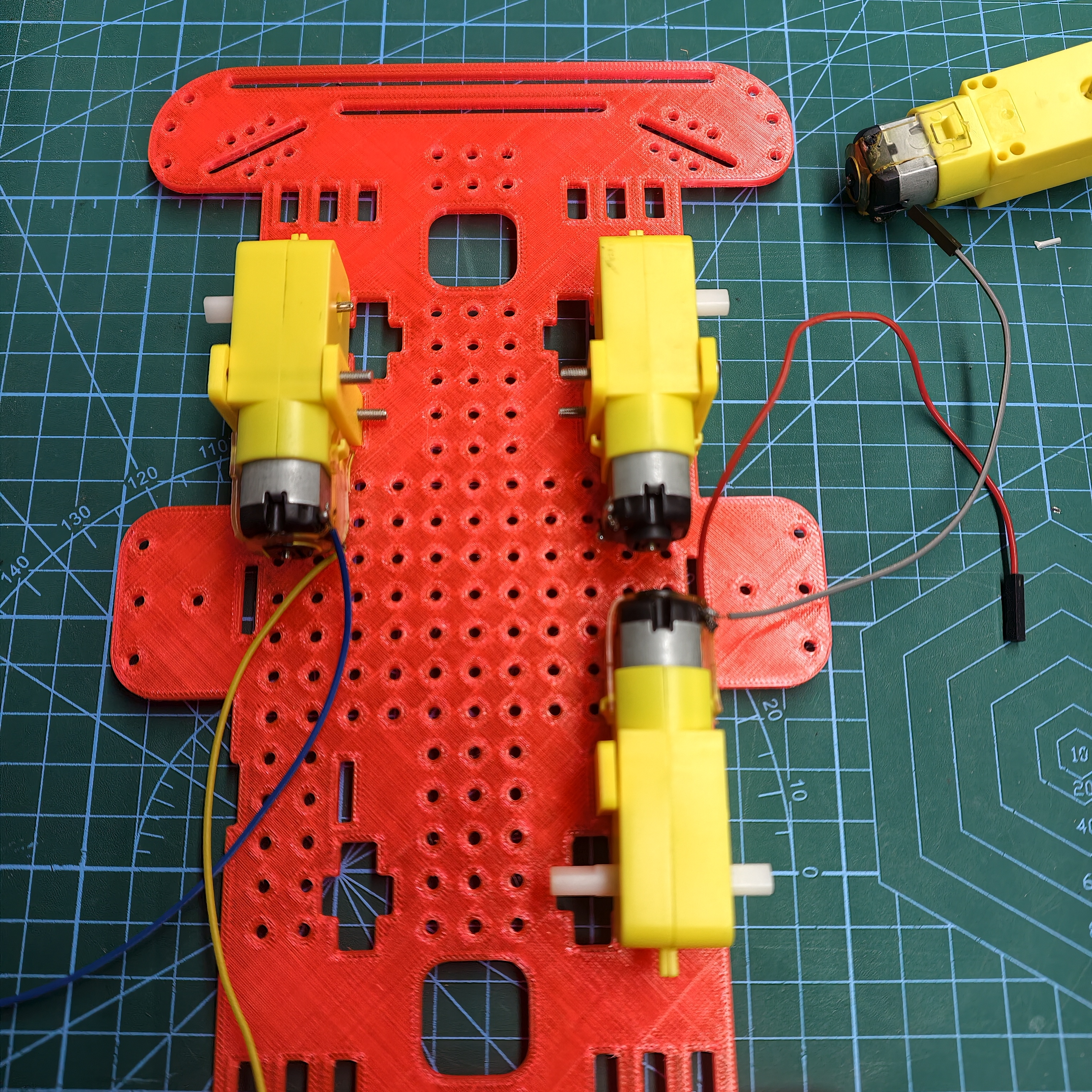

安装减速电机

向左
向右
12
  1. 4个减速电机焊接好杜邦线
  2. 使用3D打印的电机夹板固定电机，螺丝为M3*28mm【长度大于等于28mm】
3

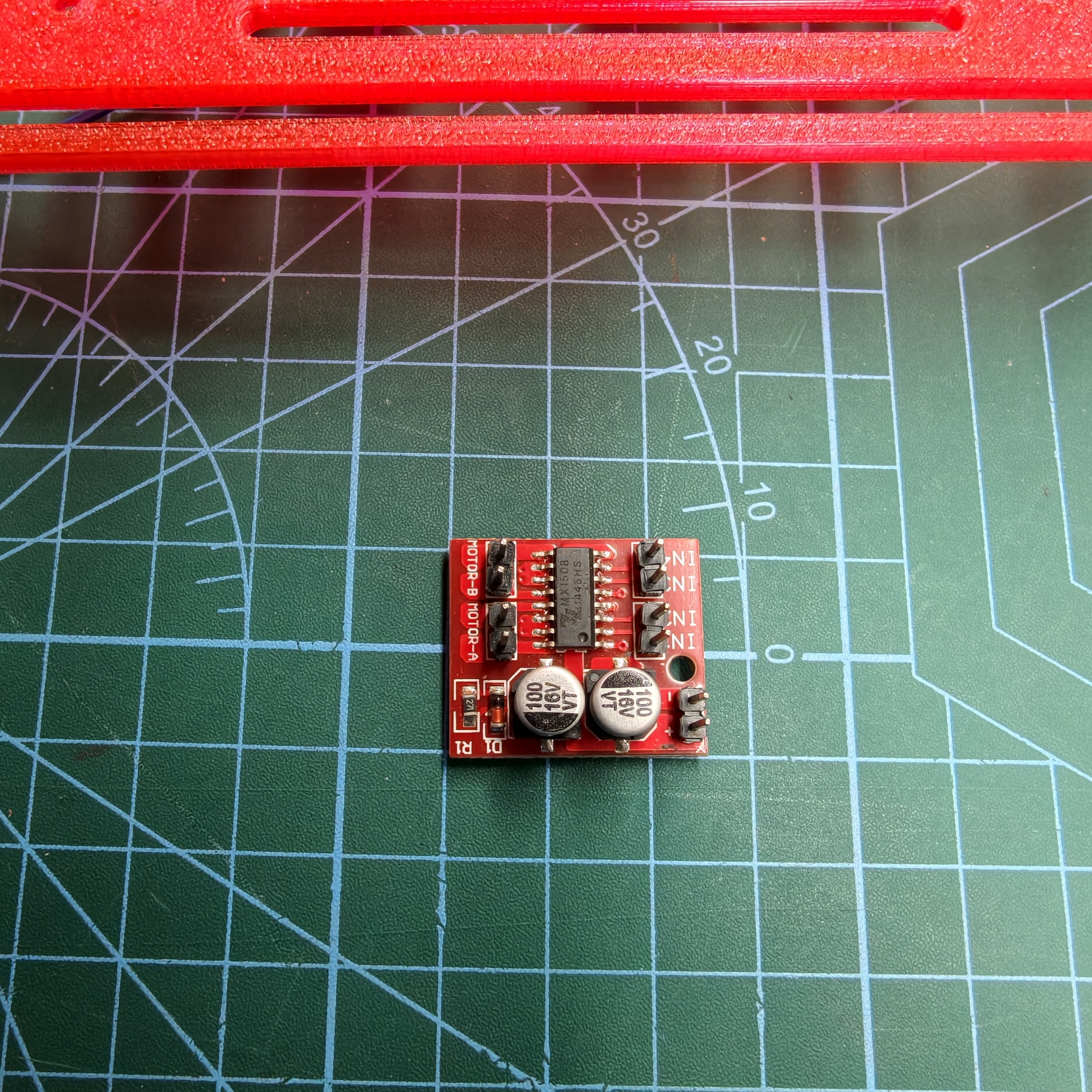

电机驱动预处理

向左
向右
123

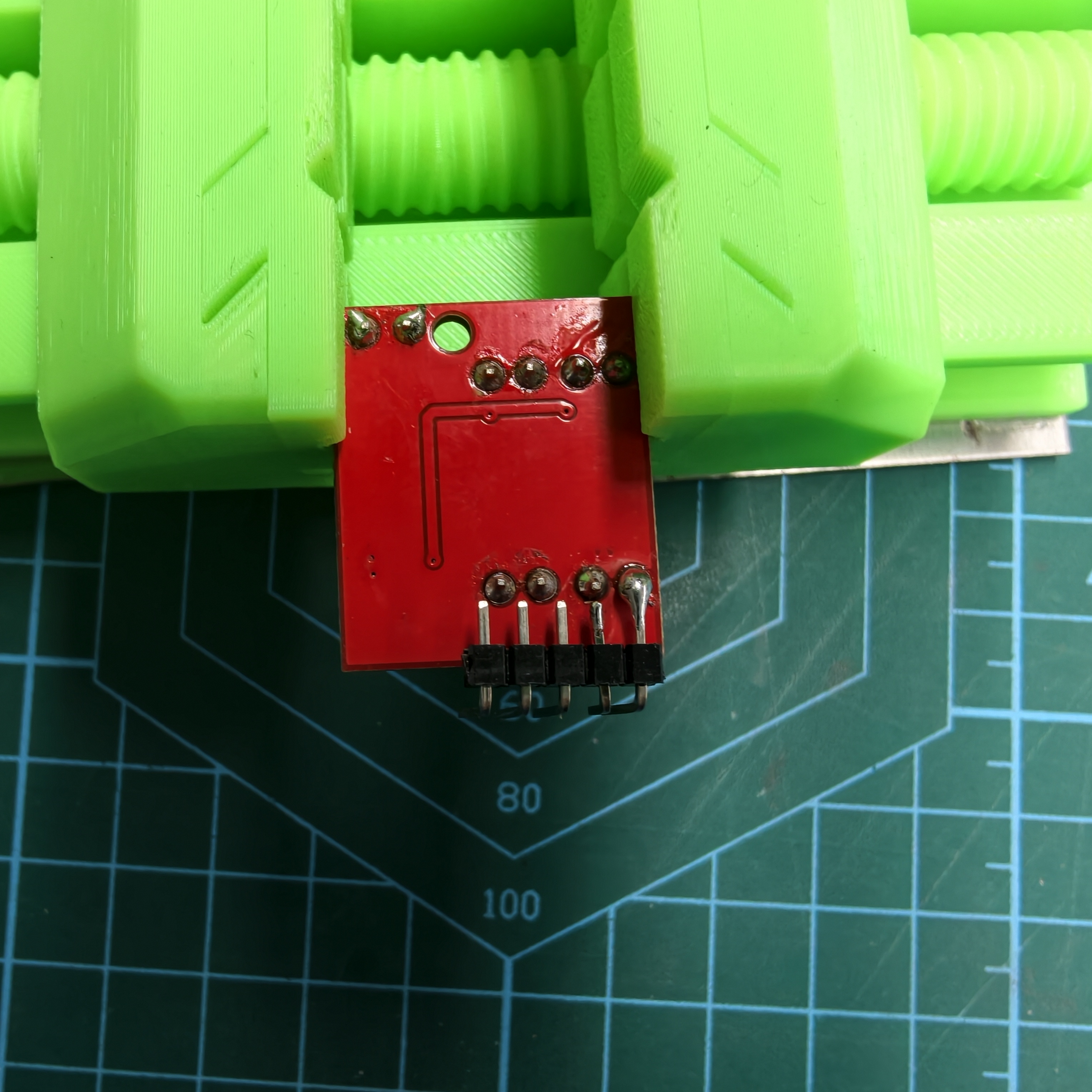

  1. MX1508驱动为A、B两个电机接口，4针，为后期使用避免频繁接线，这里在原来的4针脚上并出新4脚排针，这里使用的是弯针

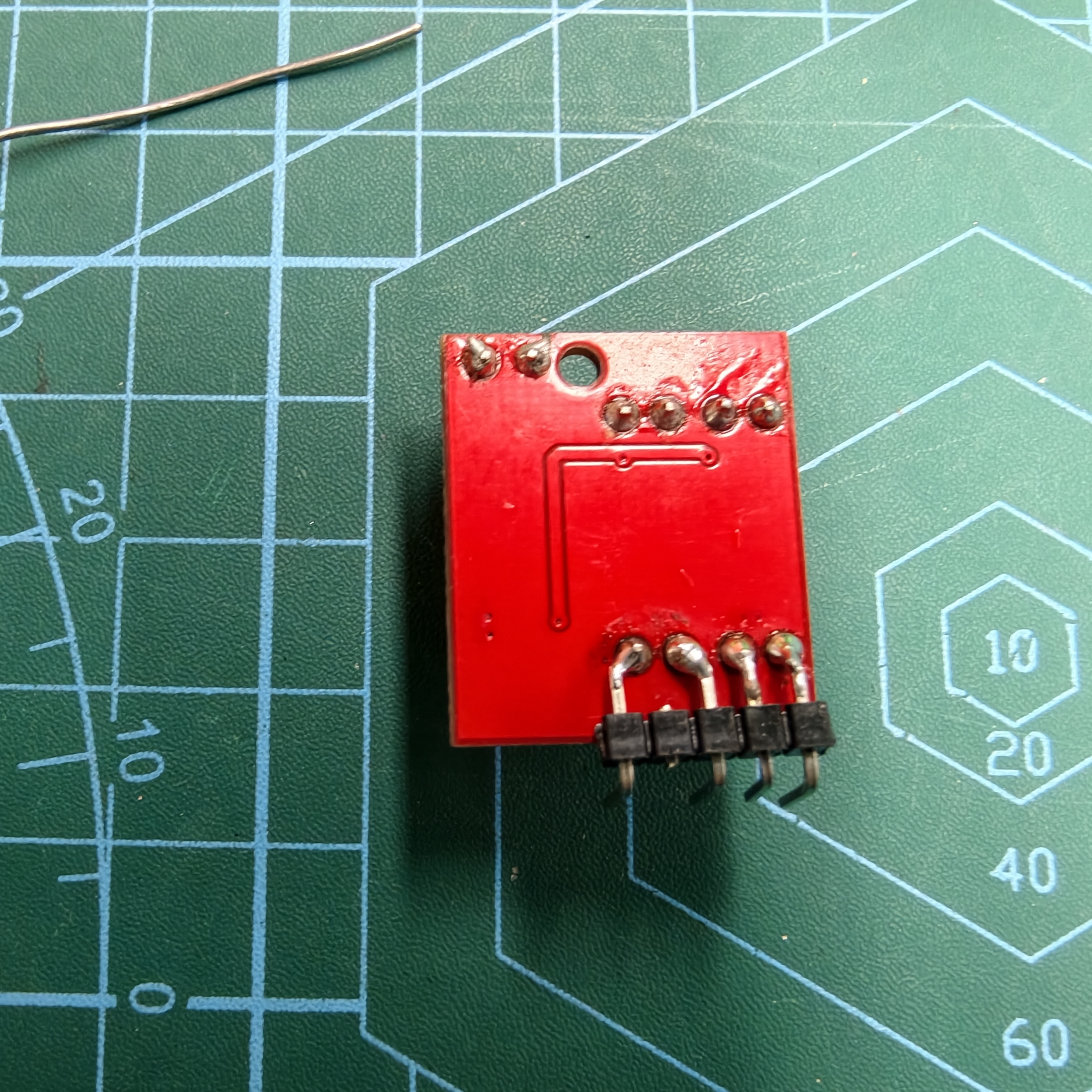

  2. 焊接注意，默认弯针的间距小，焊接注意错位，多余的针脚剪掉即可
4

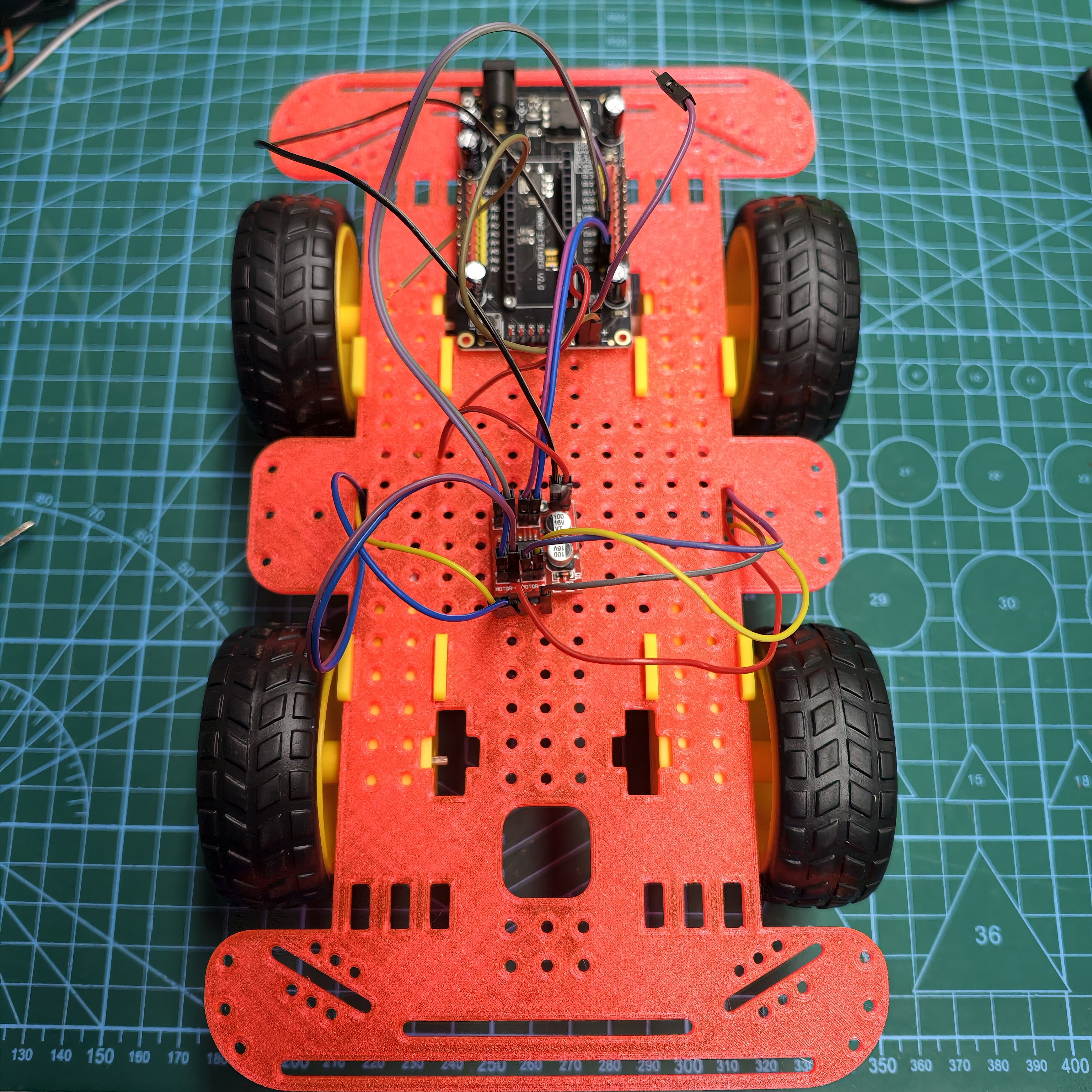

驱动接线


1.连接Arduino Nano与MX1508驱动模块：

  1. 用公对母杜邦线，将MX1508的INA1接到Arduino Nano的2号引脚；
  2. 将MX1508的INA2接到Arduino Nano的3号引脚；
  3. 将MX1508的INB1接到Arduino Nano的4号引脚；
  4. 将MX1508的INB2接到Arduino Nano的5号引脚；
  5. 将MX1508的VCC接到Arduino Nano的5V引脚；
  6. 将MX1508的GND接到Arduino Nano的GND引脚（共地关键）。


2.连接MX1508驱动模块与4个TT电机：

  1. MX1508有2组输出接口（OUTA+、OUTA-；OUTB+、OUTB-）；
  2. 左侧2个TT电机：电机的正负极分别接到OUTA+、OUTA-（两个电机并联，正负极一致）；
  3. 右侧2个TT电机：电机的正负极分别接到OUTB+、OUTB-（两个电机并联，正负极一致）；
  4. 注意：电机正负极接反会导致电机反转，后续可通过调试修正。

3.连接12V电源：

  1. 将12V电池输出公头直接供电nano拓展板即可

4.接线完成后，重点检查3点：

  1. 所有GND（Arduino Nano、MX1508）是否连接在一起；
  2. MX1508的VCC是否接对Arduino Nano的5V，未接反；
  3. 电机正负极是否与OUTA、OUTB的正负极对应，避免反转


5

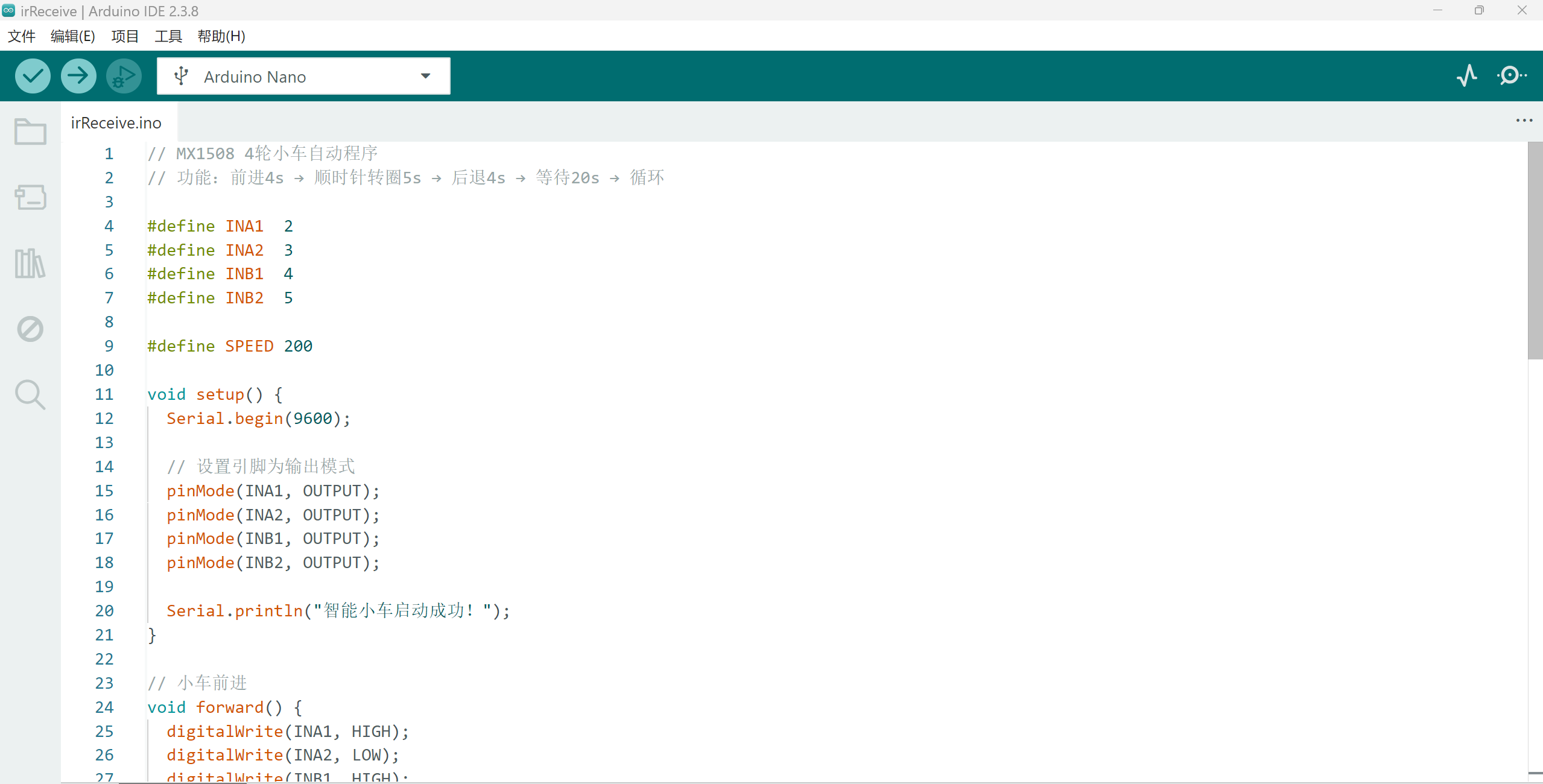

准备Arduino IDE


1. 安装Arduino IDE（版本建议1.8.5及以上，或2.3.8，均可兼容）；

2. 打开IDE，选择“工具→开发板→Arduino Nano”；

3. 选择“工具→处理器→ATmega328P（Old Bootloader）”（若上传失败，可切换此选项）；

4. 选择“工具→端口”，找到Arduino Nano对应的串口（可通过设备管理器查看）。

// MX1508 4轮小车自动程序
// 功能：前进4s → 顺时针转圈5s → 后退4s → 等待20s → 循环

#define INA1 2
#define INA2 3
#define INB1 4
#define INB2 5

#define SPEED 200 // 电机速度（0-255，越大越快，新手建议200）

void setup() {
Serial.begin(9600); // 初始化串口，用于查看状态
// 设置所有控制引脚为输出模式
pinMode(INA1, OUTPUT);
pinMode(INA2, OUTPUT);
pinMode(INB1, OUTPUT);
pinMode(INB2, OUTPUT);
Serial.println("智能小车启动成功！开始执行自动循环动作...");
}

// 小车前进（4个电机同时正转）
void forward() {
digitalWrite(INA1, HIGH);
digitalWrite(INA2, LOW);
digitalWrite(INB1, HIGH);
digitalWrite(INB2, LOW);
Serial.println("状态：前进");
}

// 小车后退（4个电机同时反转）
void back() {
digitalWrite(INA1, LOW);
digitalWrite(INA2, HIGH);
digitalWrite(INB1, LOW);
digitalWrite(INB2, HIGH);
Serial.println("状态：后退");
}

// 原地顺时针转圈（左轮前进，右轮后退）
void turnClockwise() {
digitalWrite(INA1, HIGH);
digitalWrite(INA2, LOW);
digitalWrite(INB1, LOW);
digitalWrite(INB2, HIGH);
Serial.println("状态：原地顺时针转圈");
}

// 停车（所有电机停止转动）
void stopCar() {
digitalWrite(INA1, LOW);
digitalWrite(INA2, LOW);
digitalWrite(INB1, LOW);
digitalWrite(INB2, LOW);
Serial.println("状态：停车，等待20秒后继续循环\n");
}

// 主循环（自动重复执行预设动作）
void loop() {
// 1. 前进4秒
forward();
delay(4000); // 延时4000毫秒（4秒）
// 2. 原地顺时针转圈5秒
turnClockwise();
delay(5000); // 延时5000毫秒（5秒）
// 3. 后退4秒
back();
delay(4000); // 延时4000毫秒（4秒）
// 4. 停车，等待20秒后重复循环
stopCar();
delay(20000); // 延时20000毫秒（20秒）
}

或者直接下载程序


INO
MX1508.ino
1.45KB
6

调试与运行

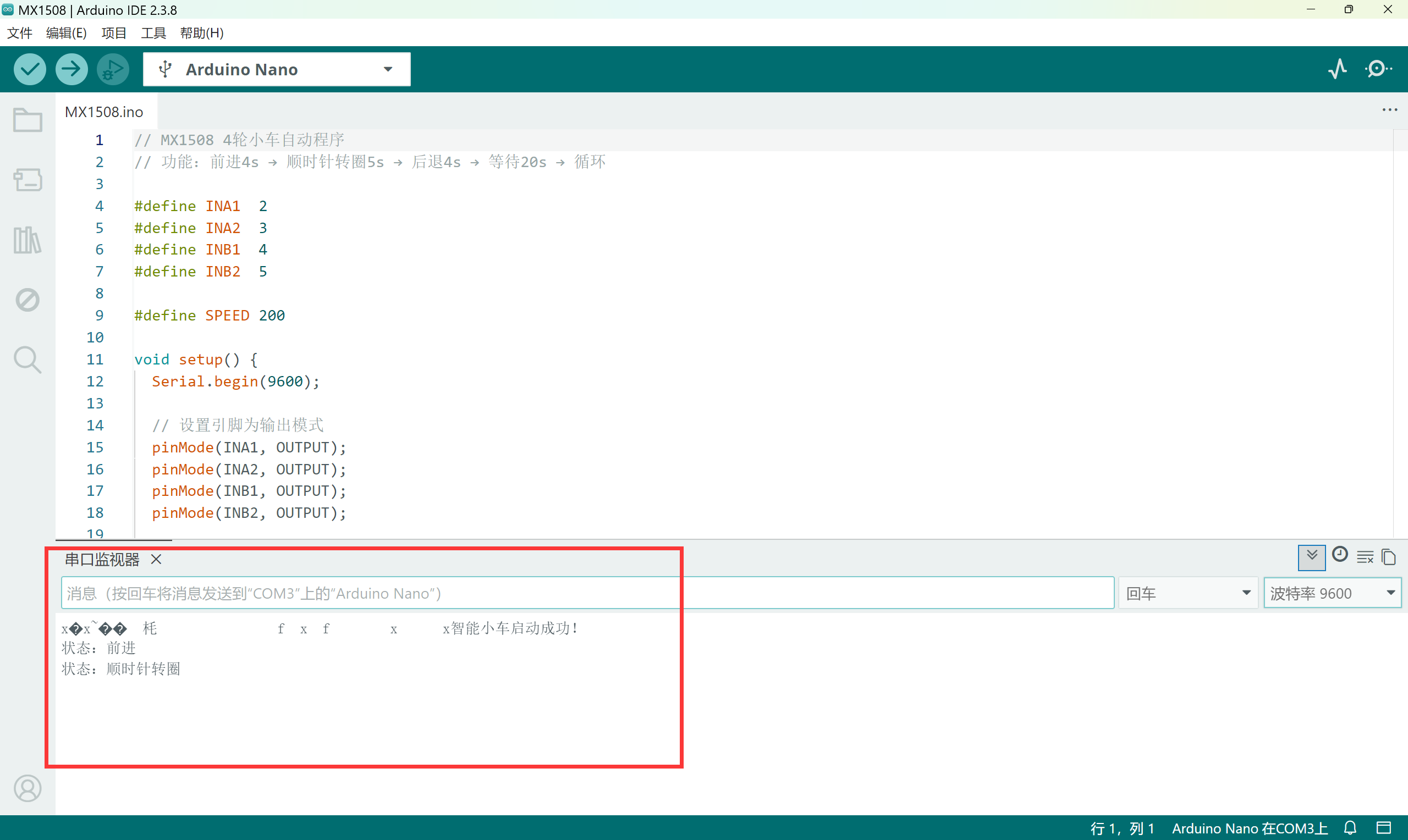

打开串口监视器，设置参数：

  1. 波特率：9600
  2. 换行符：NL+CR

2. 串口会实时打印小车状态，例如：

智能小车启动成功！开始执行自动循环动作... 状态：前进 状态：原地顺时针转圈 状态：后退 状态：停车，等待20秒后继续循环

【常见调试问题】

  1. 问题1：电机不转 → 检查接线是否正确（尤其是GND共地）、电源是否有电、电机正负极是否接反；
  2. 问题2：小车前进/后退方向相反 → 调换对应电机的正负极（如左侧电机反转，调换OUTA+和OUTA-的接线）；
  3. 问题3：原地转圈不明显 → 检查左右电机速度是否一致，可调整代码中的SPEED参数（两侧电机速度需相同）；
  4. 问题4：程序上传失败 → 检查端口选择是否正确、处理器型号是否选对（ATmega328P Old Bootloader）、杜邦线是否接触良好。

【注意事项】

  1. 供电稳定：建议使用5V/2A电源，避免电源不足导致电机转速不稳定；拓展板使用12V电源，注意，5号电池4节是带不起来的，因为启动电流不够
  2. 电机保护：避免小车长时间连续运行，防止电机过热损坏；
  3. 接线规范：接线时务必断电操作，避免正负极接反烧毁模块和电机；
  4. 放置环境：测试时将小车放在平坦的地面，避免卡顿导致电机堵转。
