家用暖气片拓展悬臂支架3D打印

1. 先浏览图纸，有概念后，方便作图

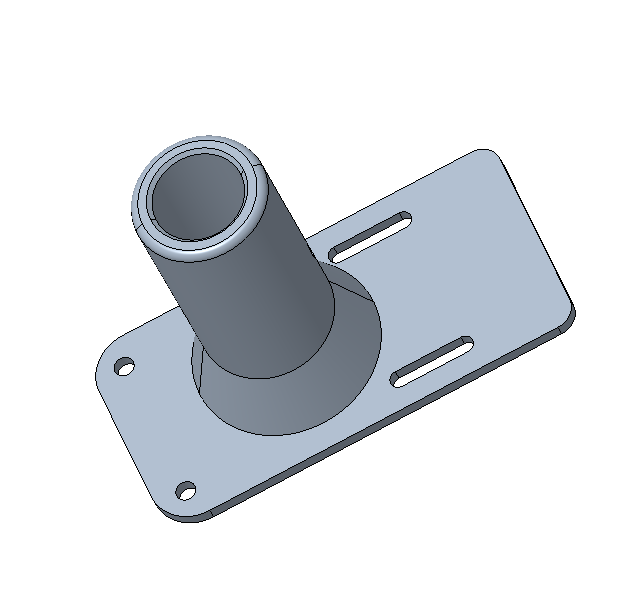

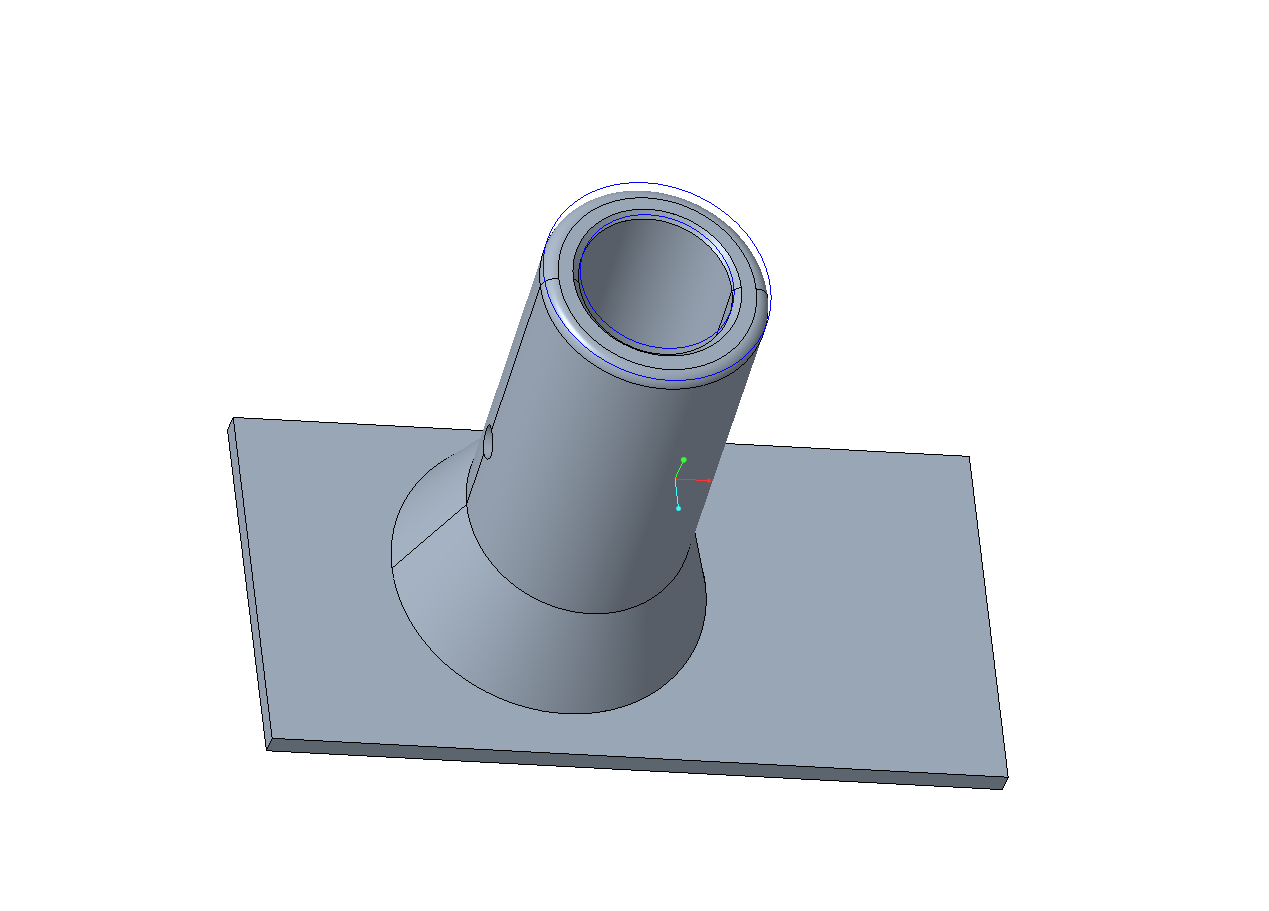

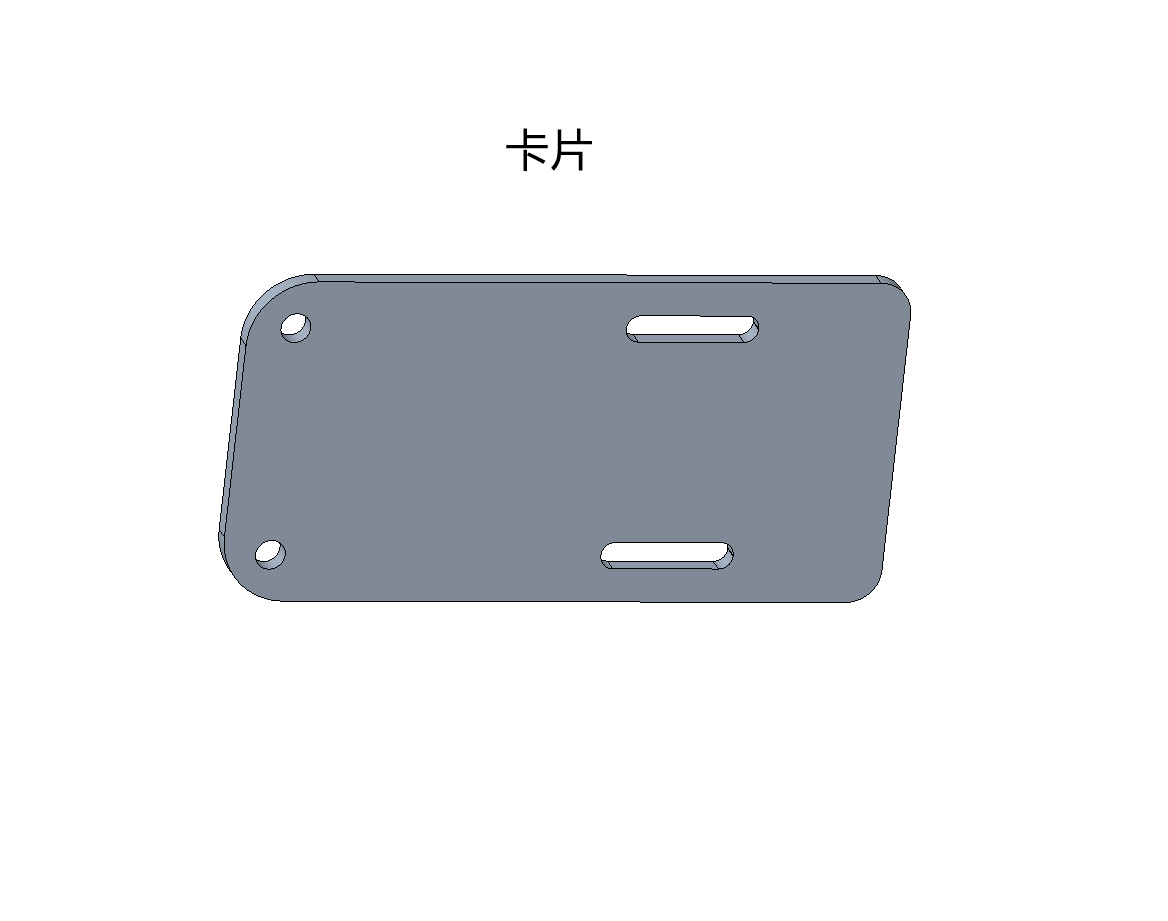

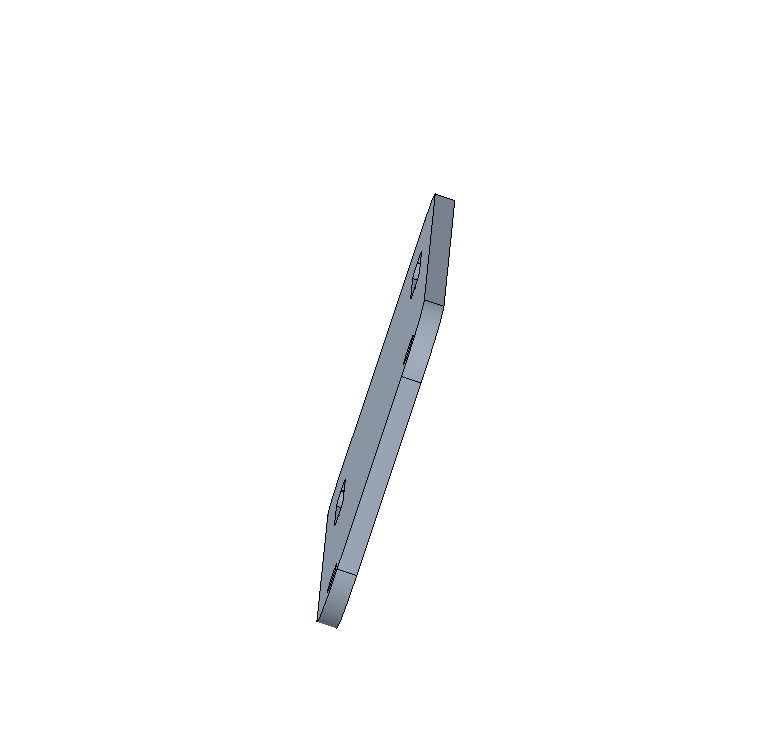

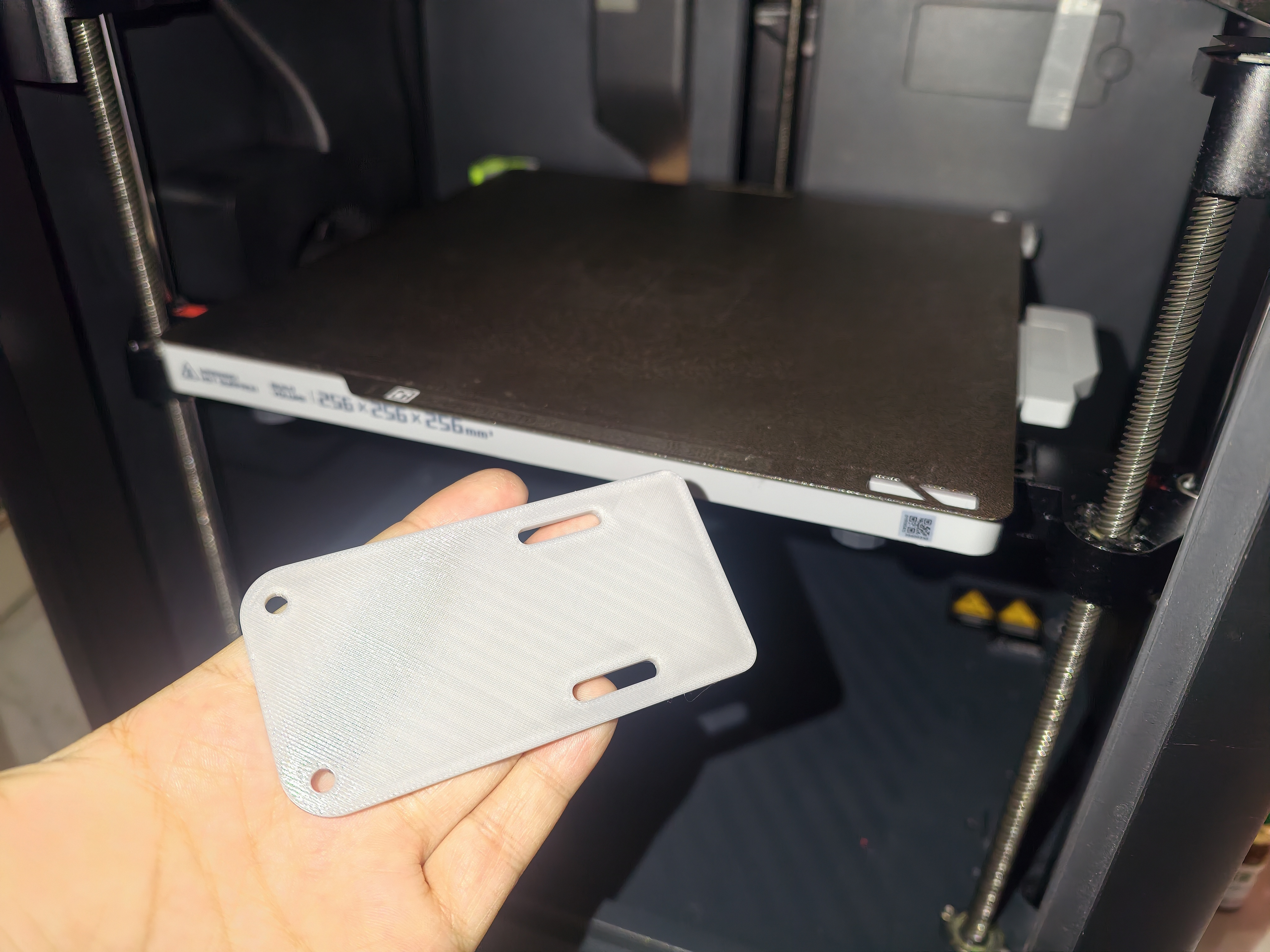

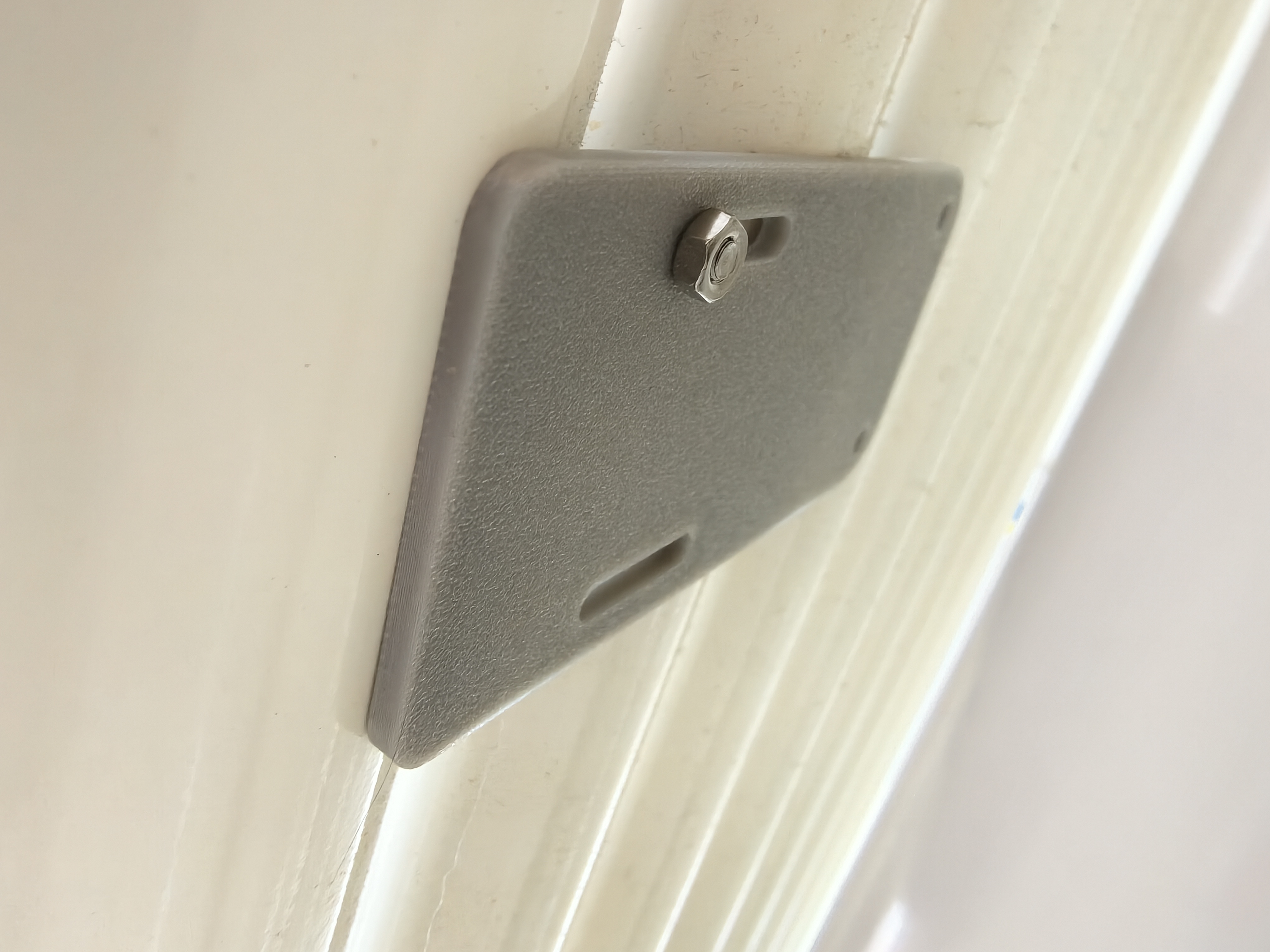

2. 图纸共分为两个零件，一是悬臂筒，用于固定PVC管，二是卡片，用于对面上螺母

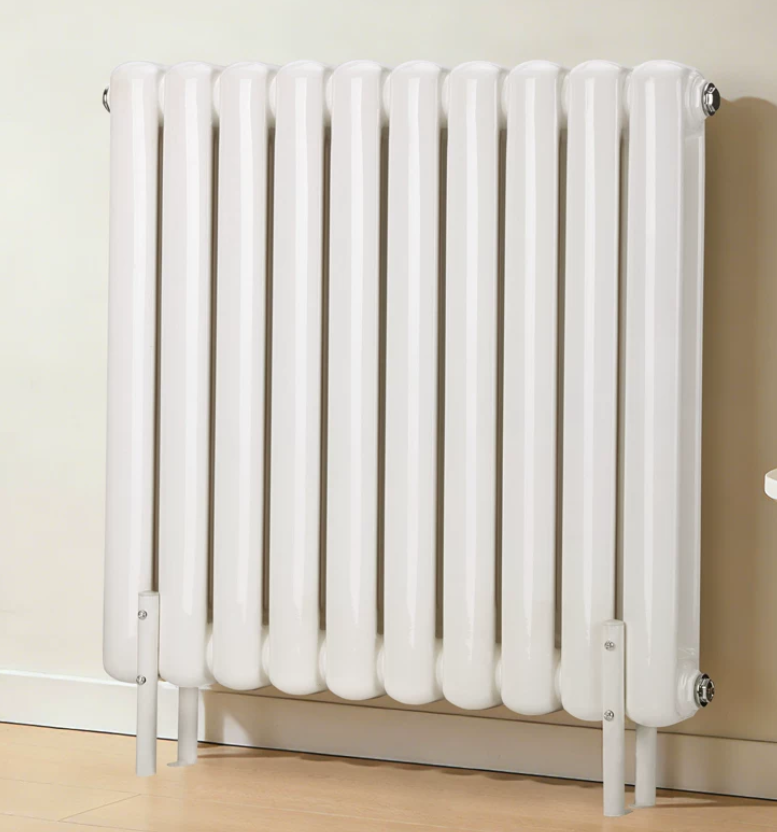

1. 测量单个暖气片的宽度为51mm，两片之间距离为20mm

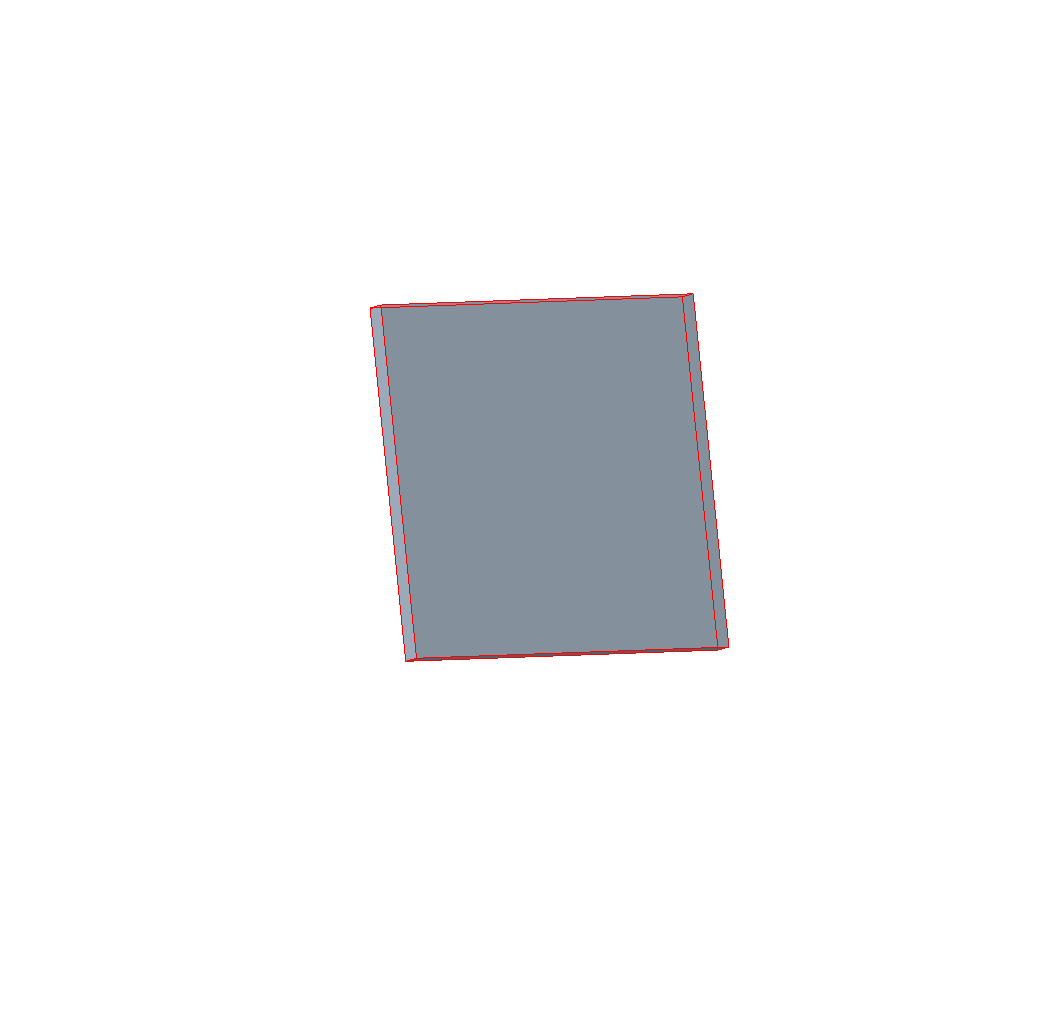

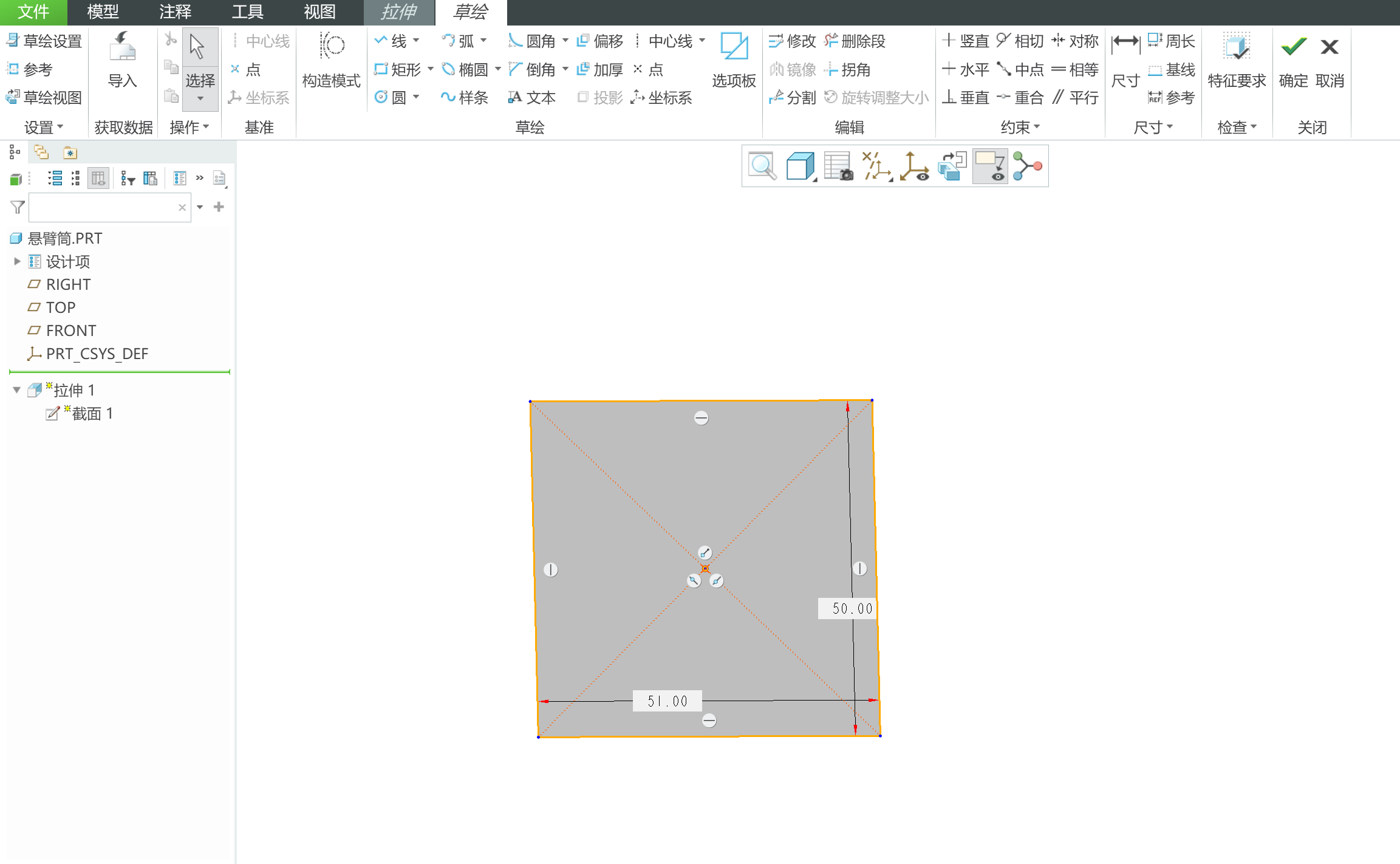

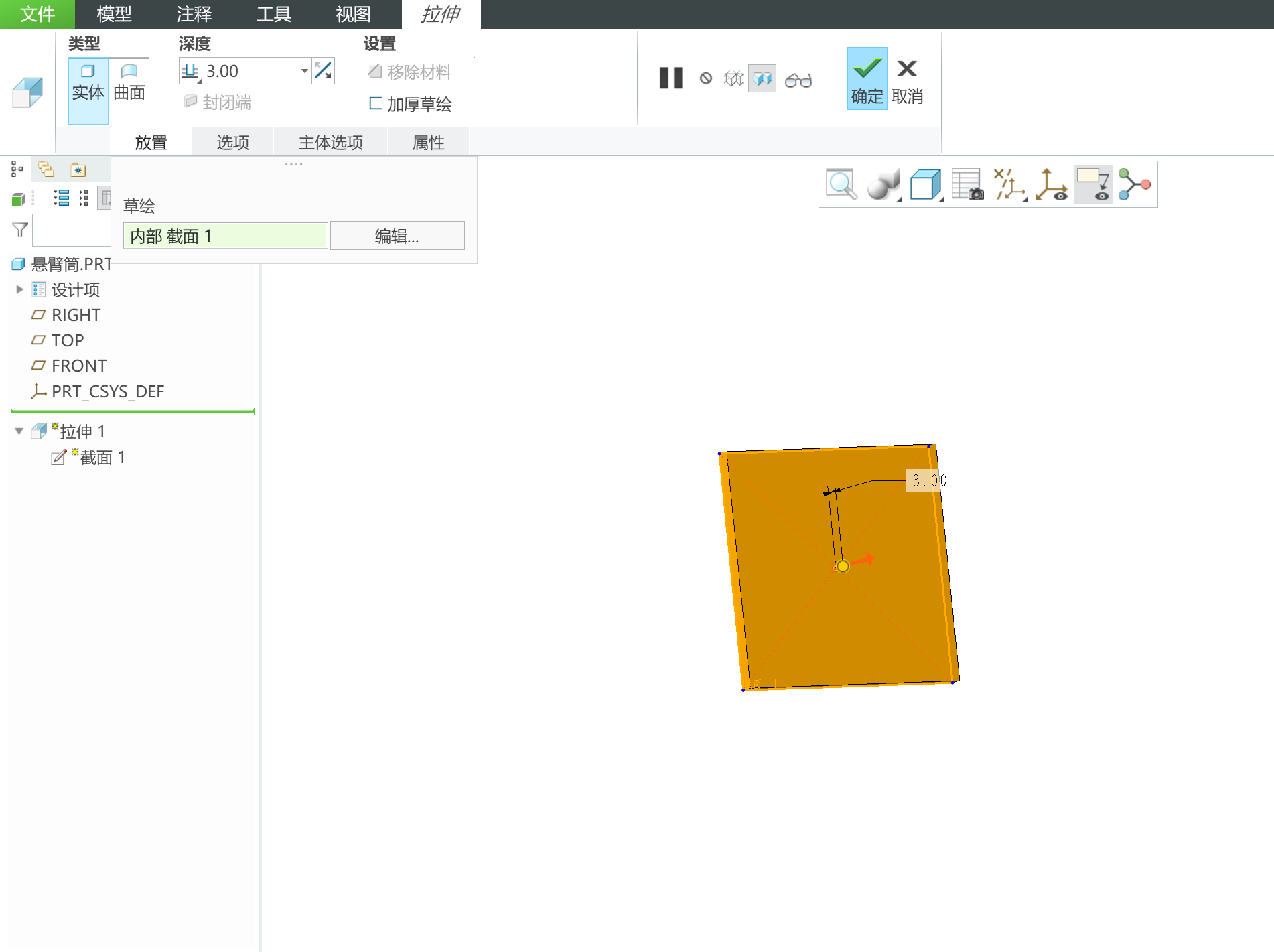

1. 拉伸实测的数据51mm

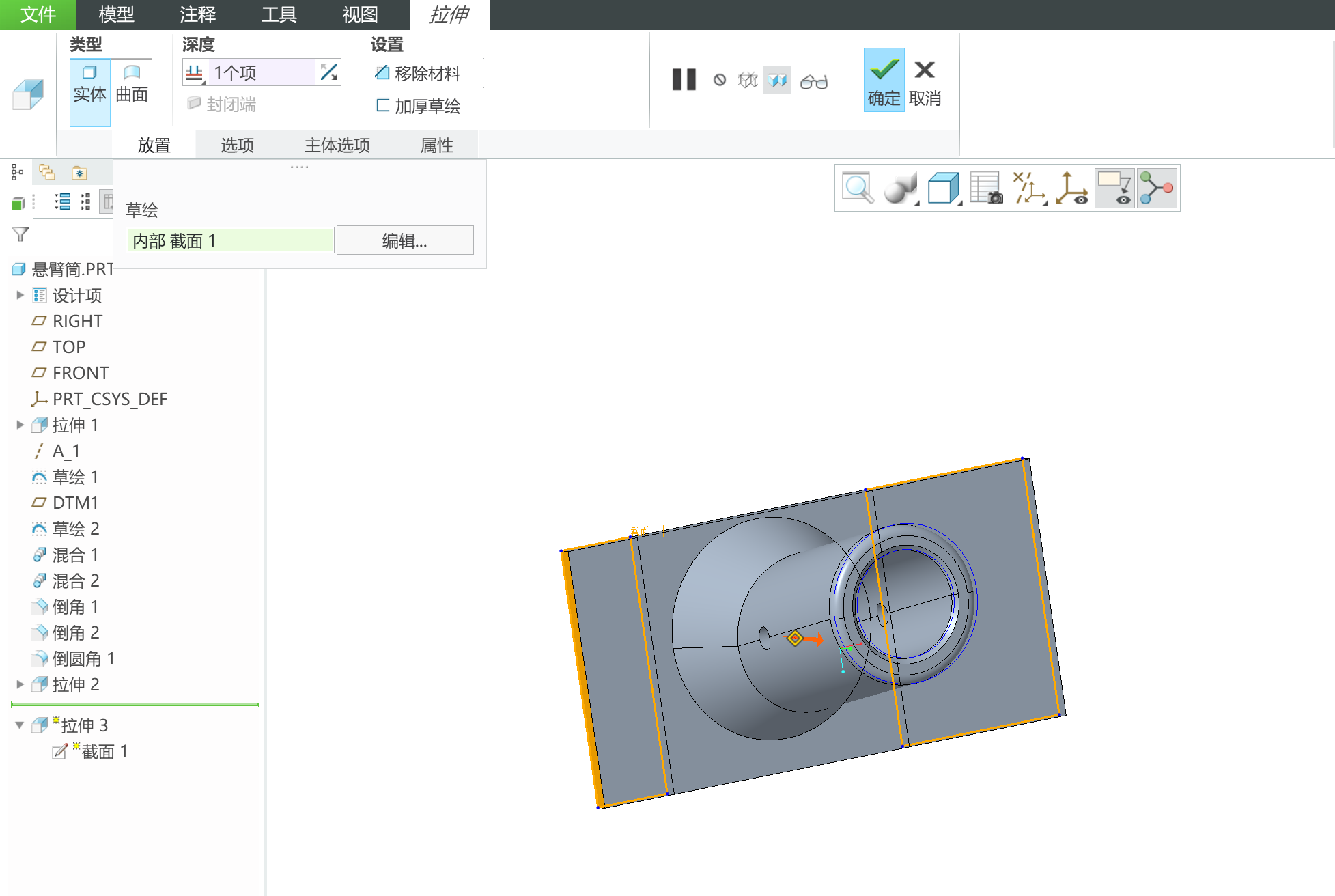

2. 这里分步骤拉伸底板，目的是后期便于修改适配不同宽度的暖气片，方便调整

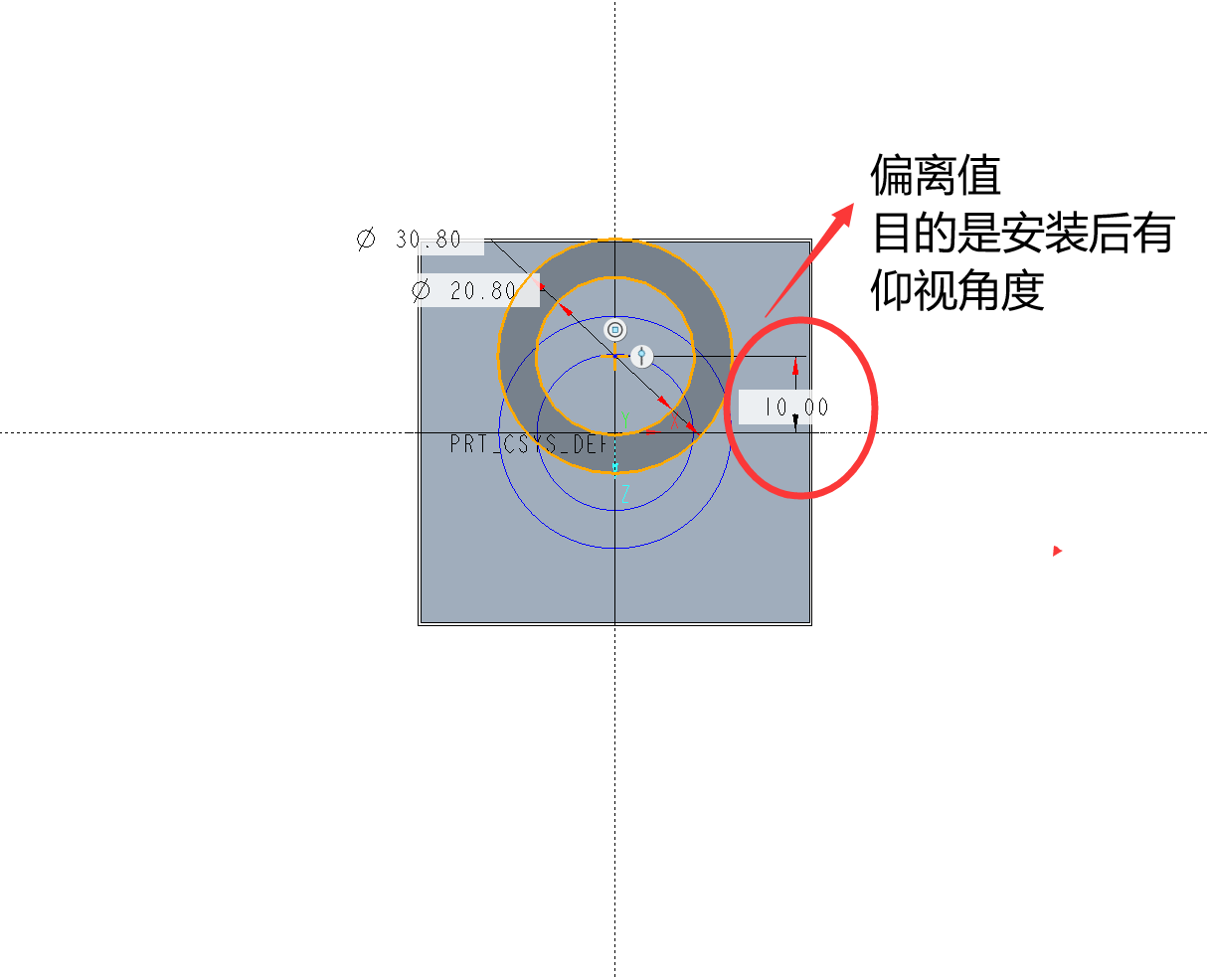

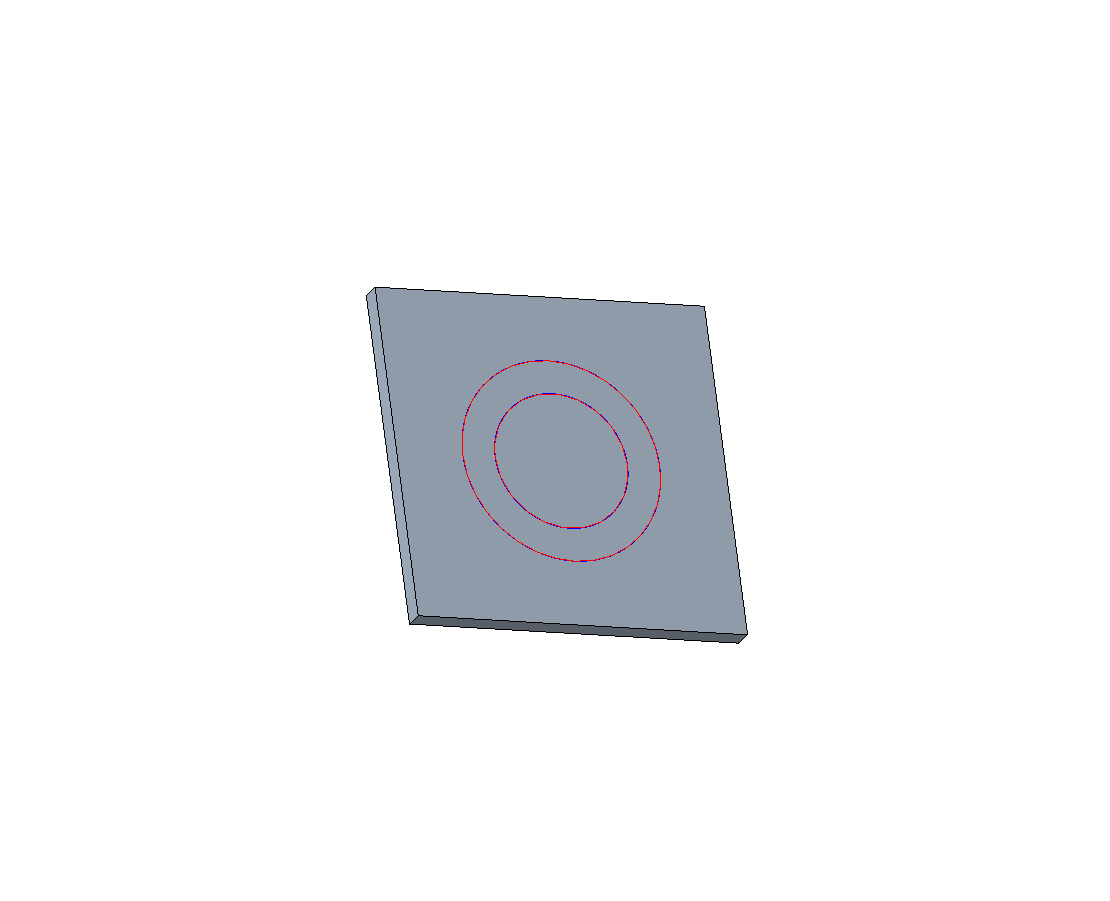

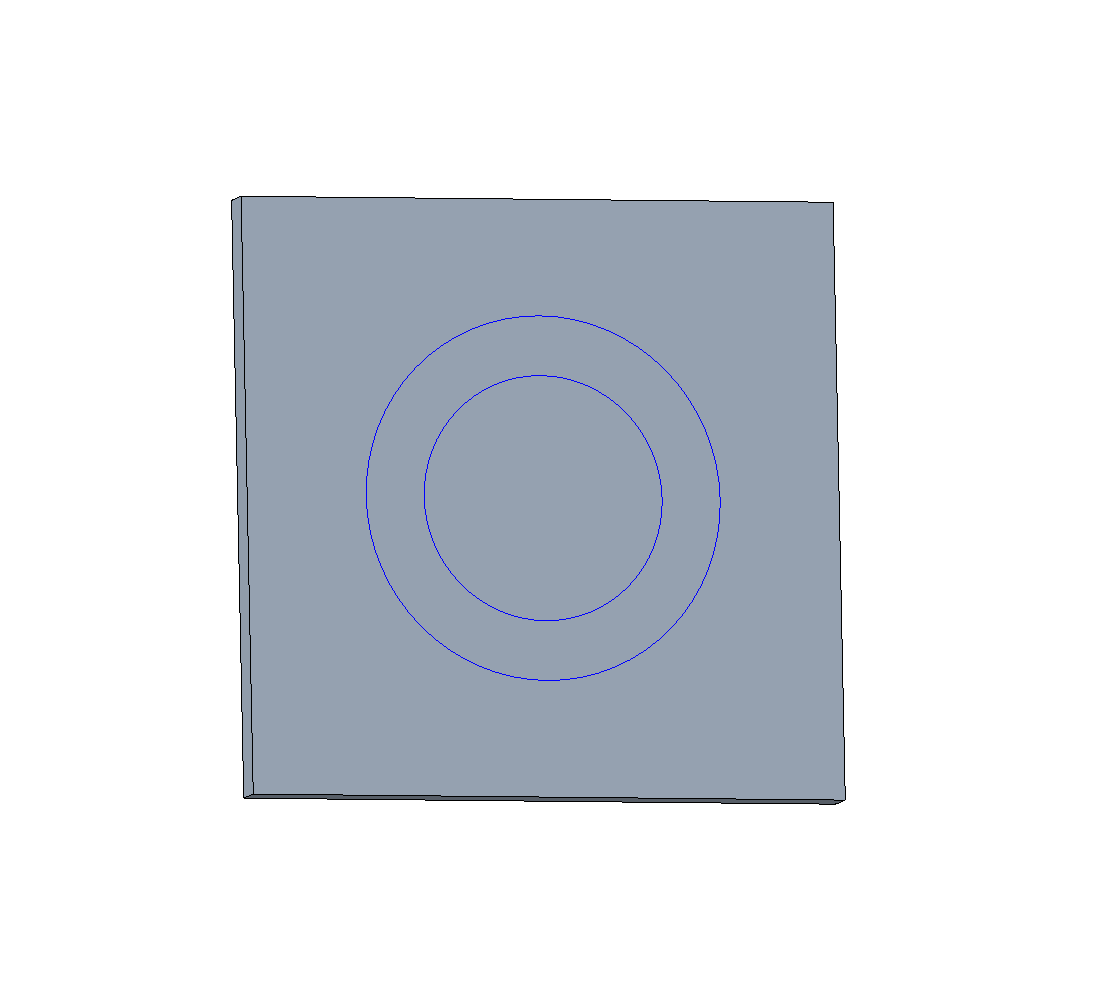

1. 在底板绘制两个圆，尺寸如图

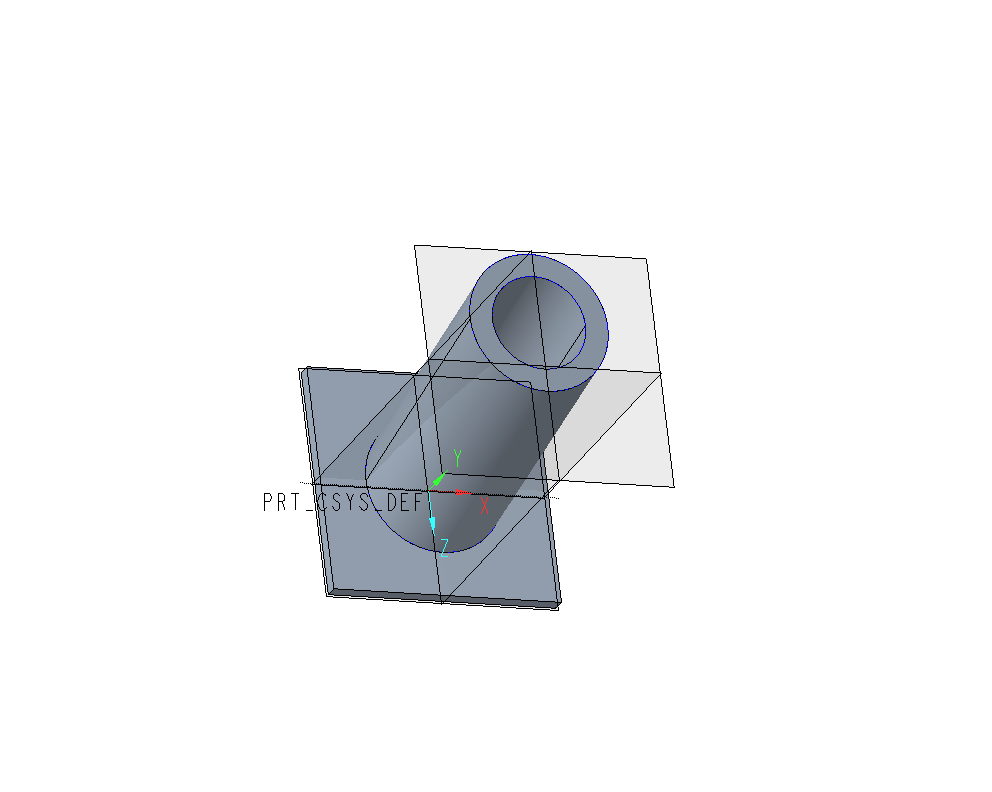

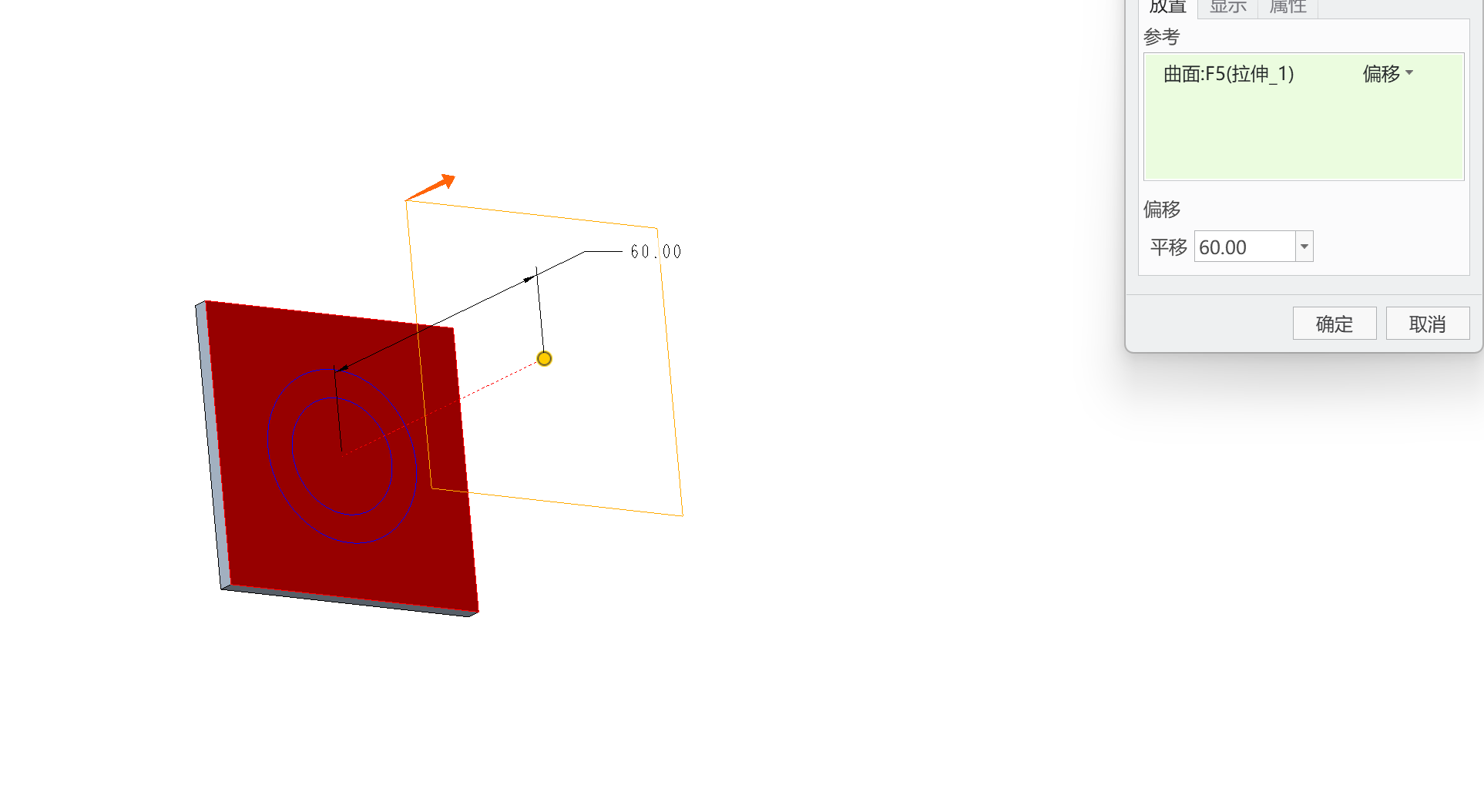

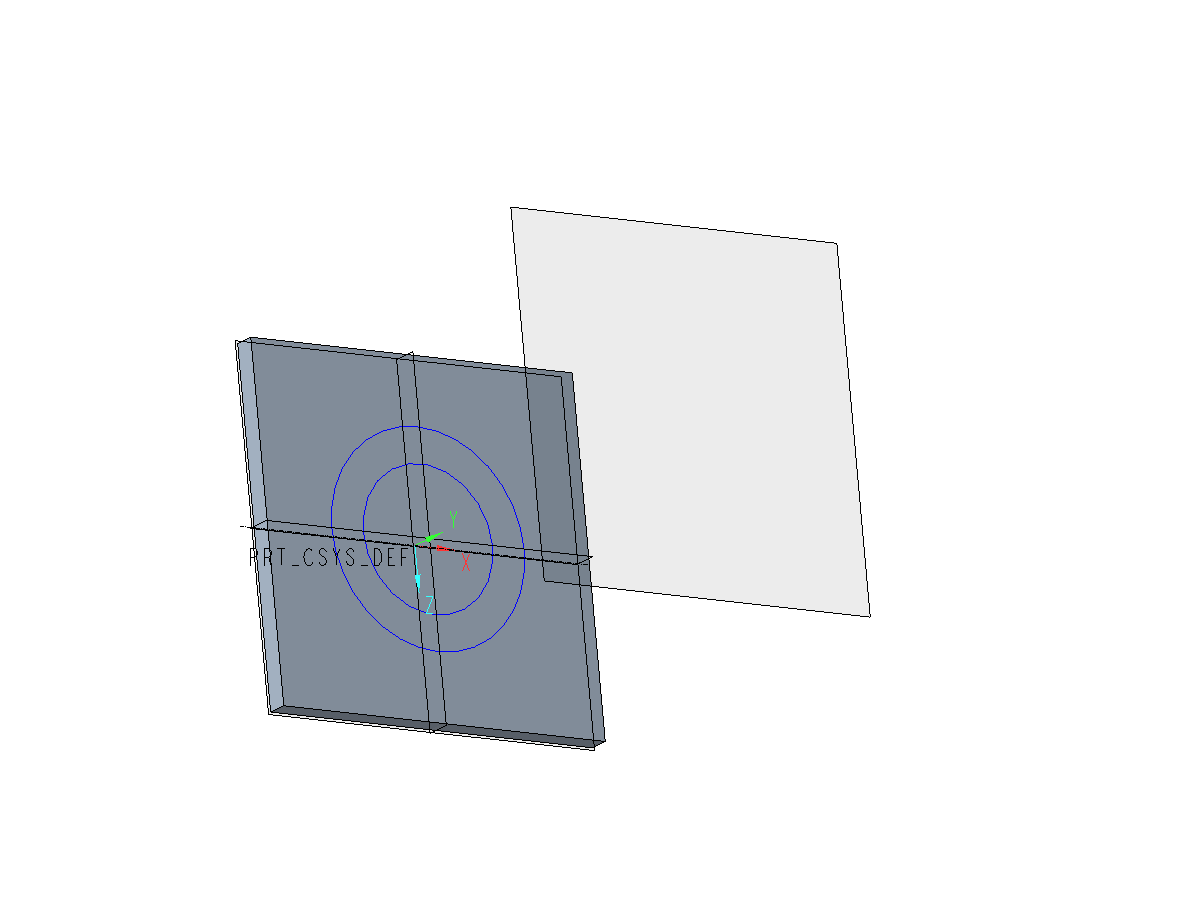

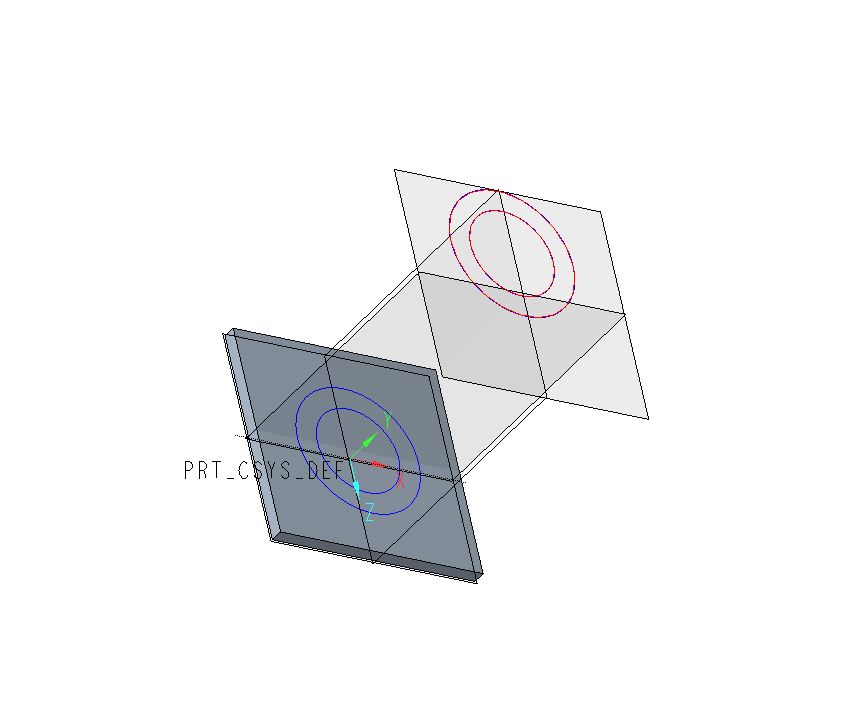

2. 新建平面，高度为60mm，等效于PVC管插入的深度

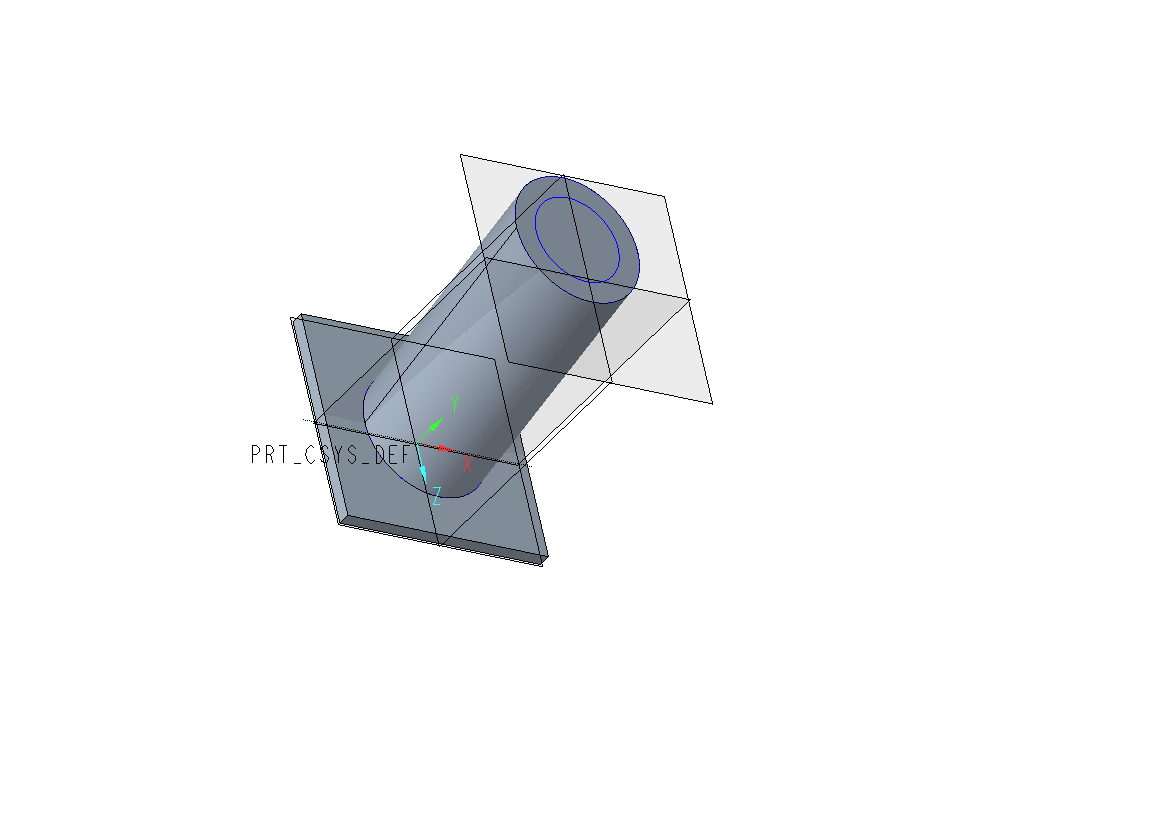

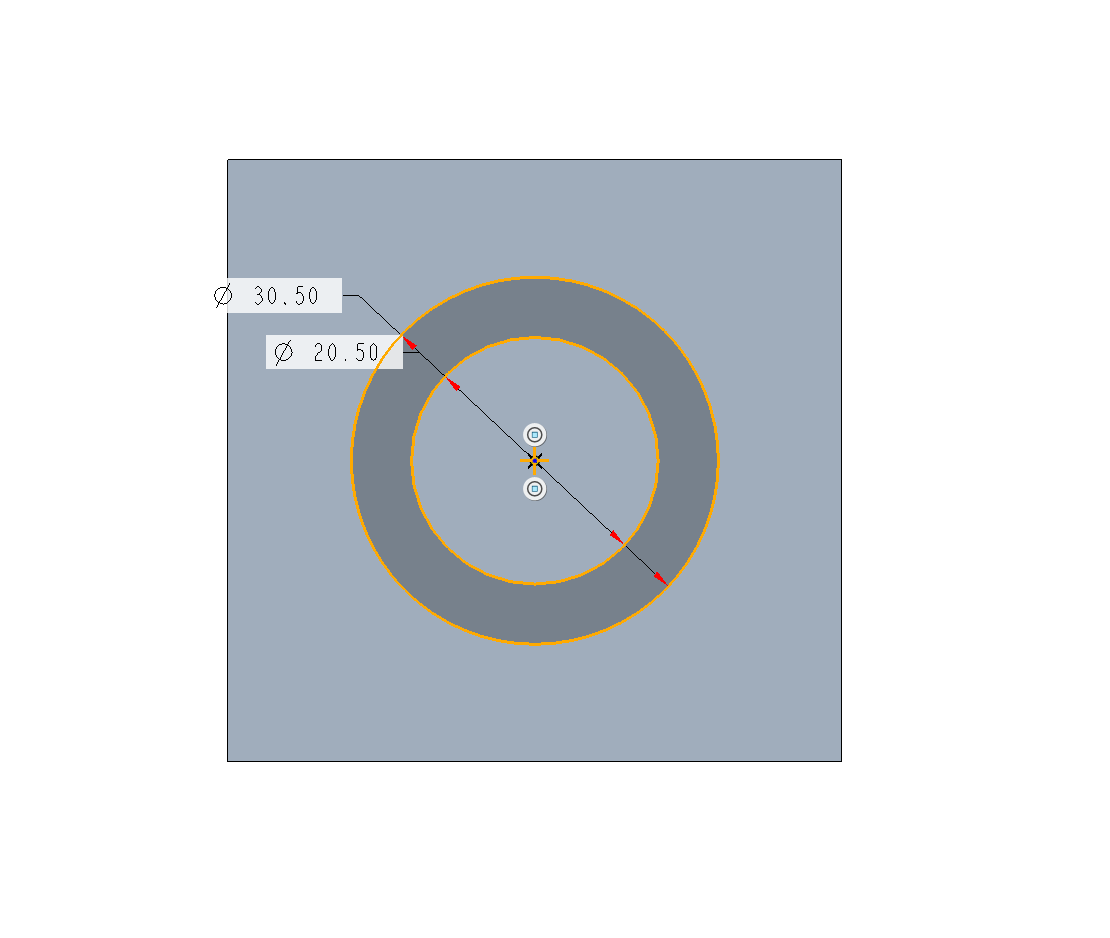

3. 在新建平面上绘制两个圆，尺寸参考截图
4. 如此，混合的工作已经做好了

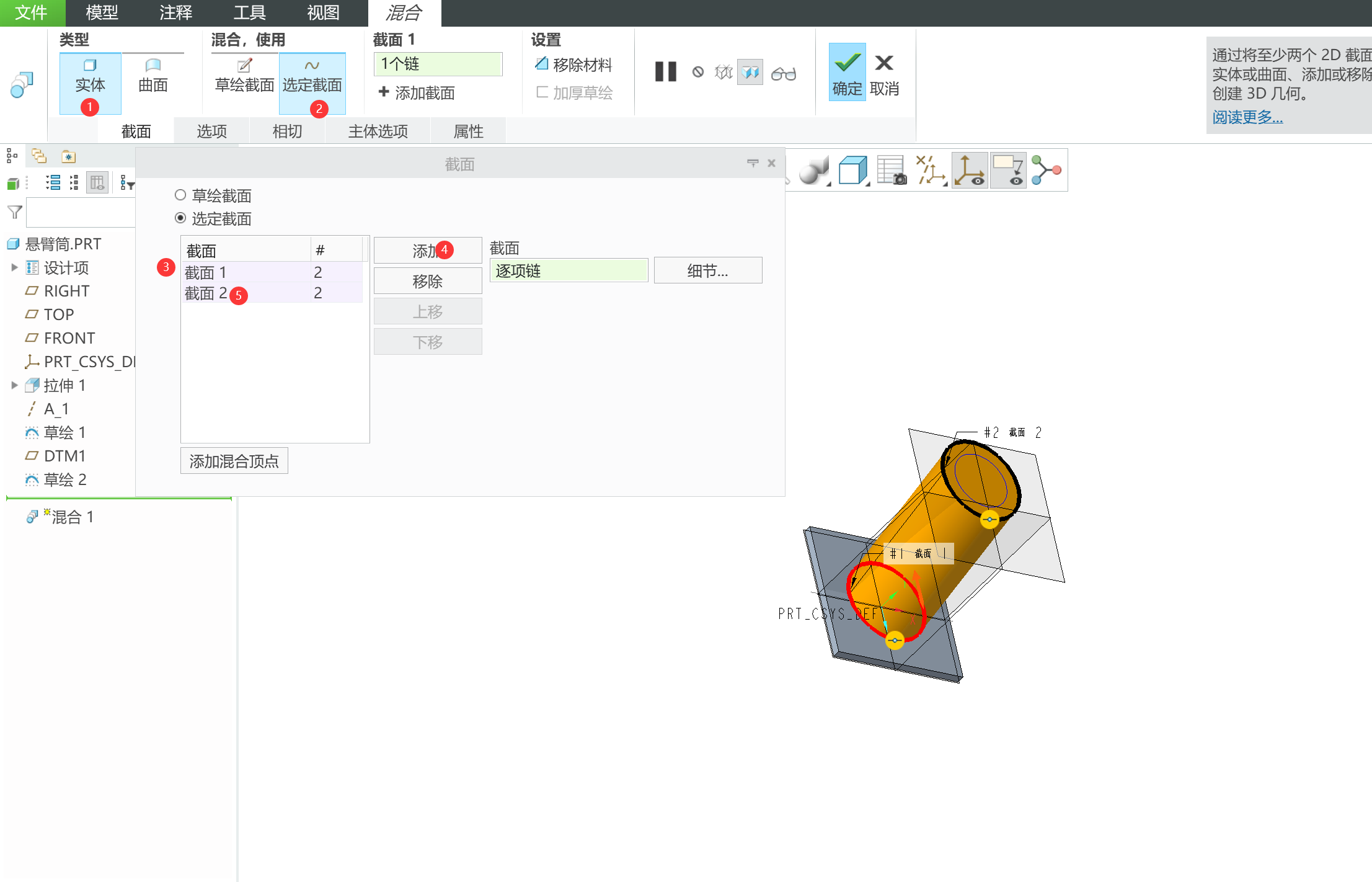

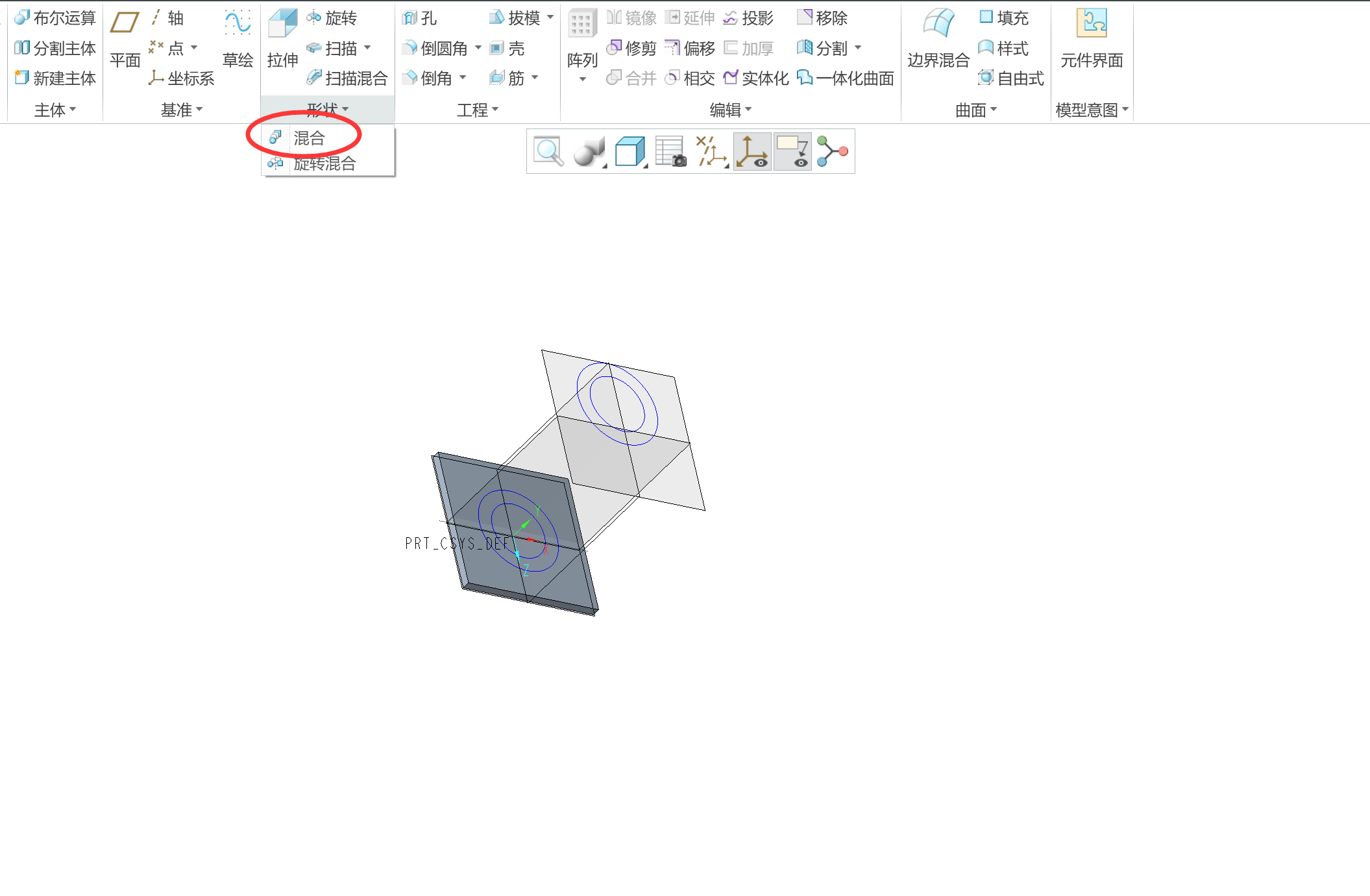

1. 使用【混合】命令，依次选择外圈的草绘圆，混合为实体

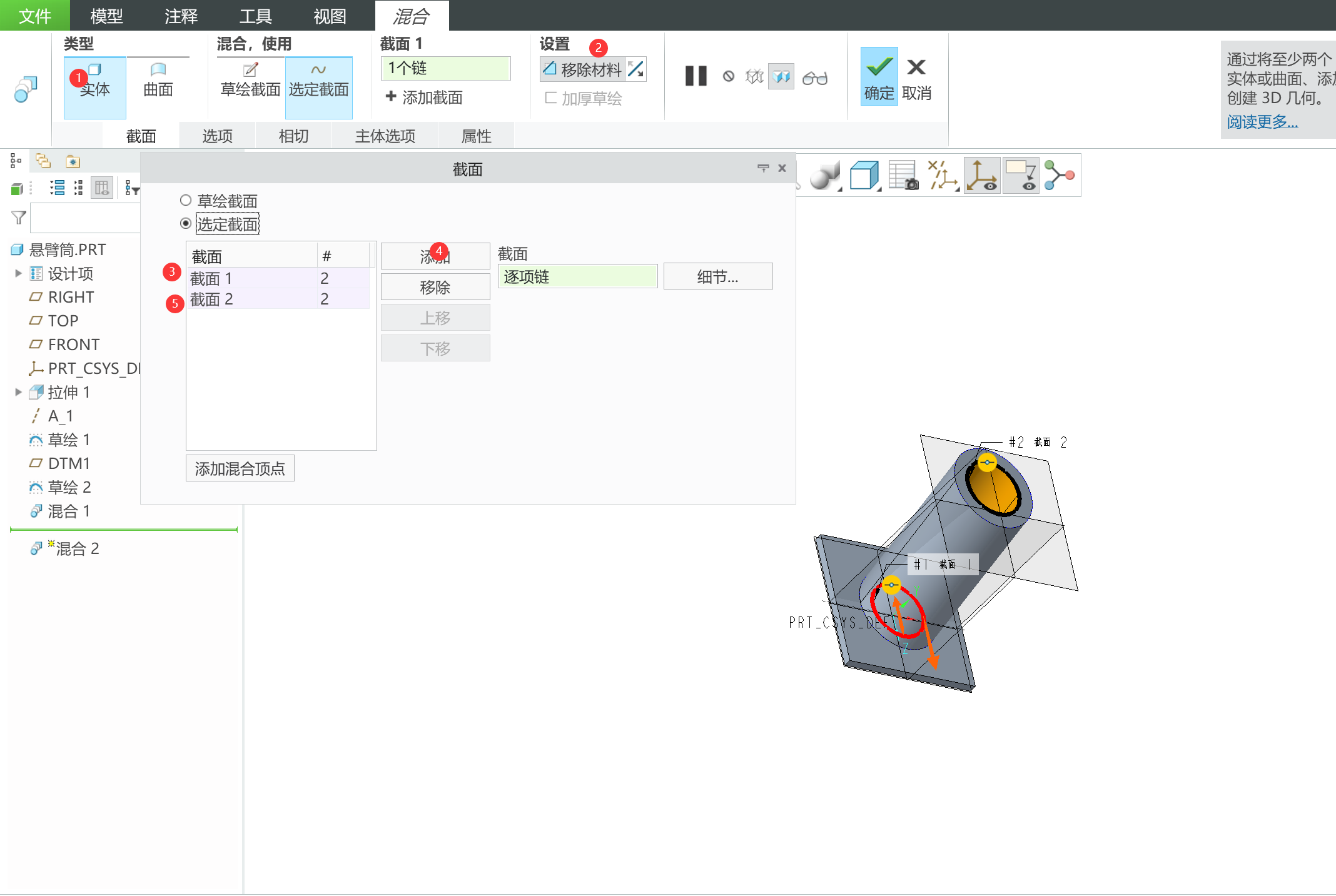

2. 同理，混合内圈的圆，混合为实体，但这次需要选择【移除材料】，此孔位就是PVC管的孔位

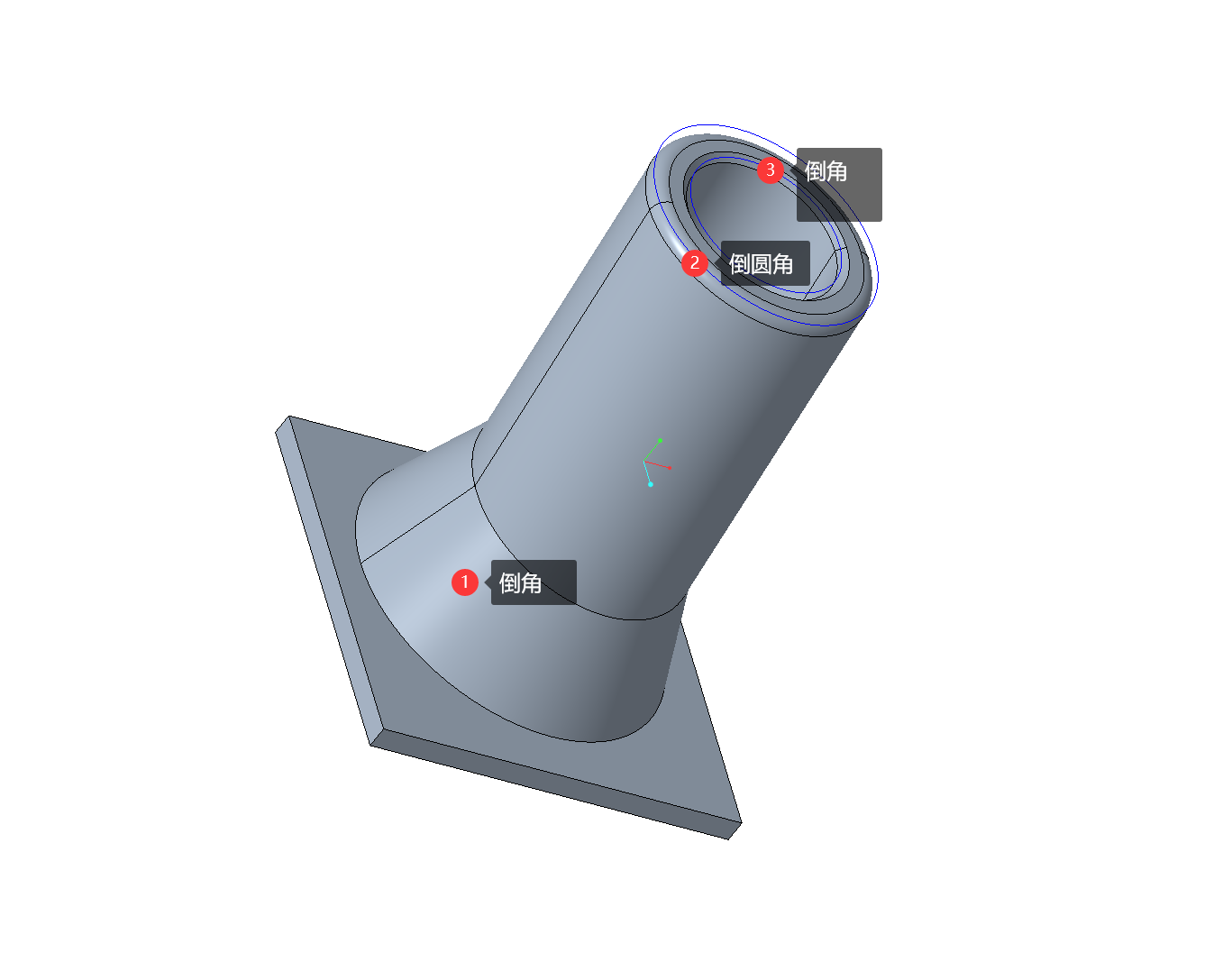

3. 倒角+倒圆角，合理即可

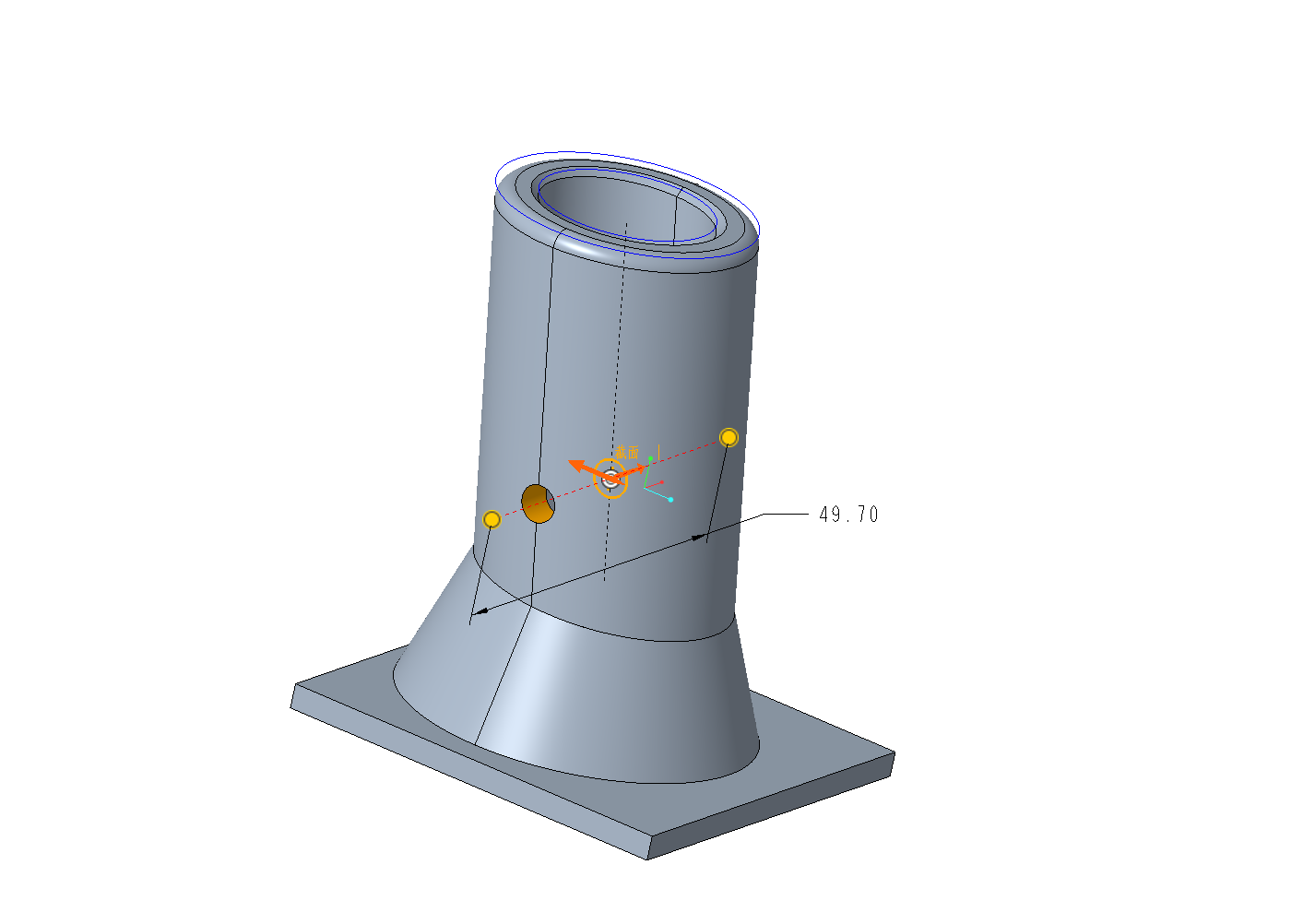

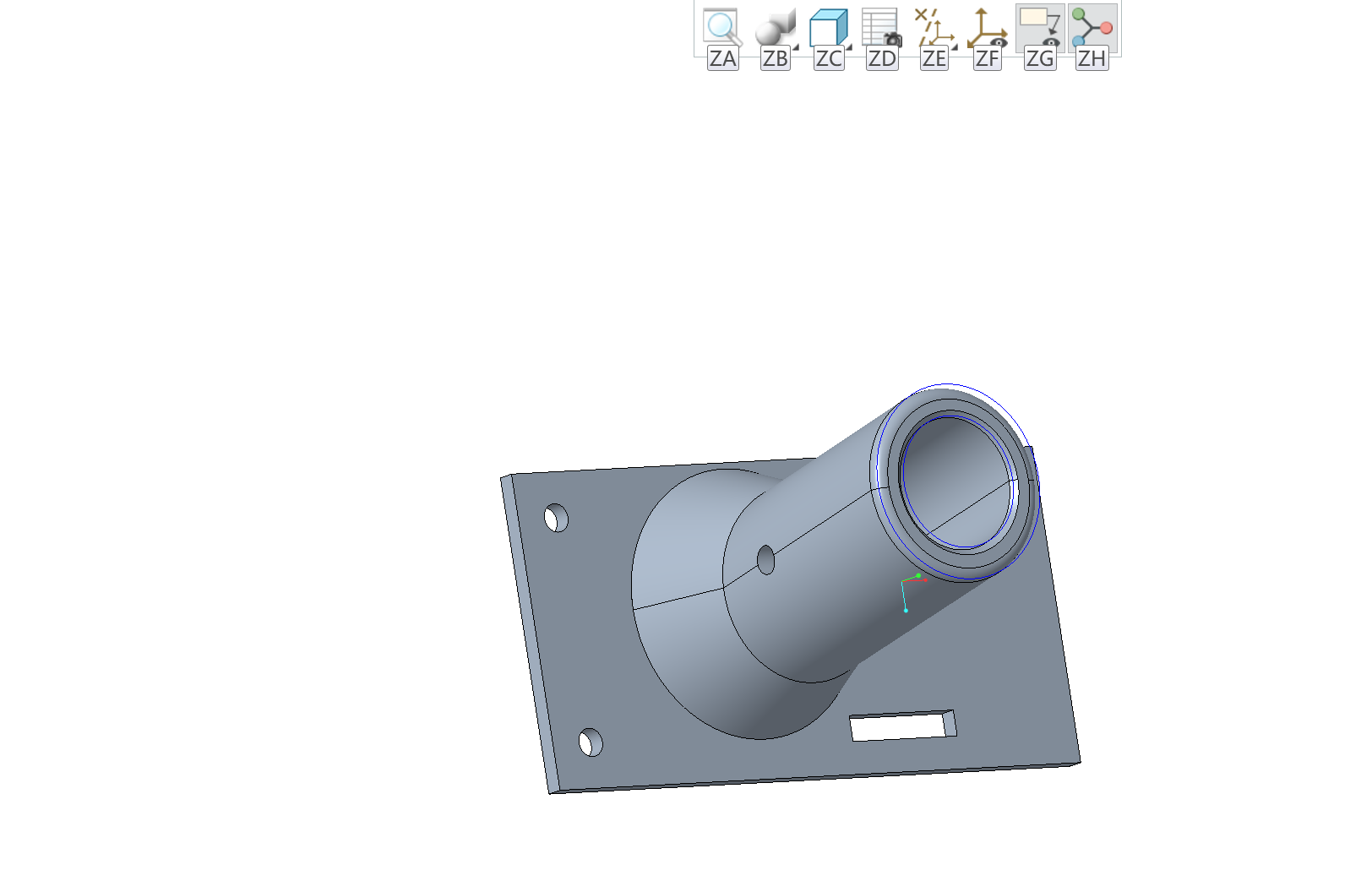

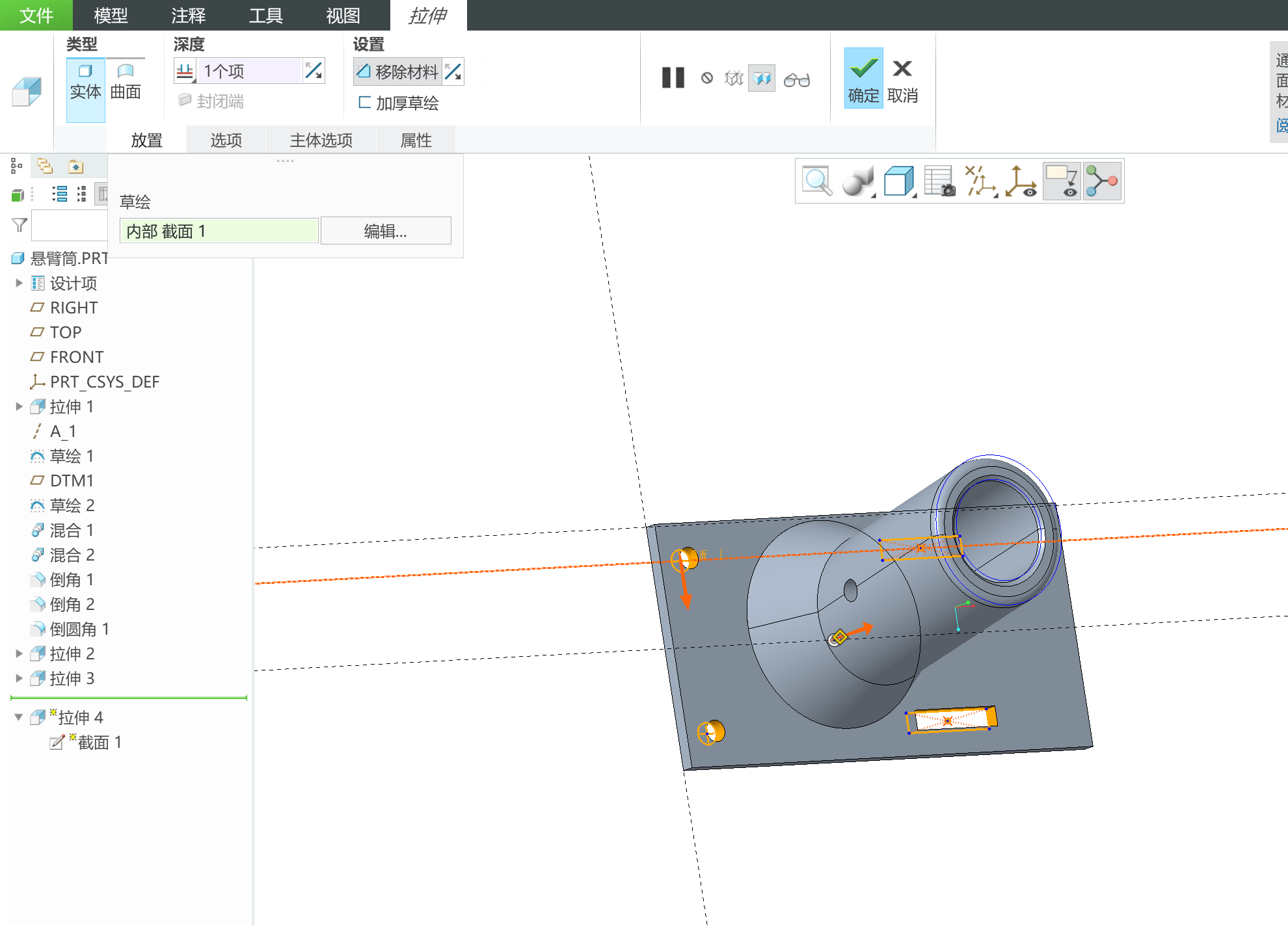

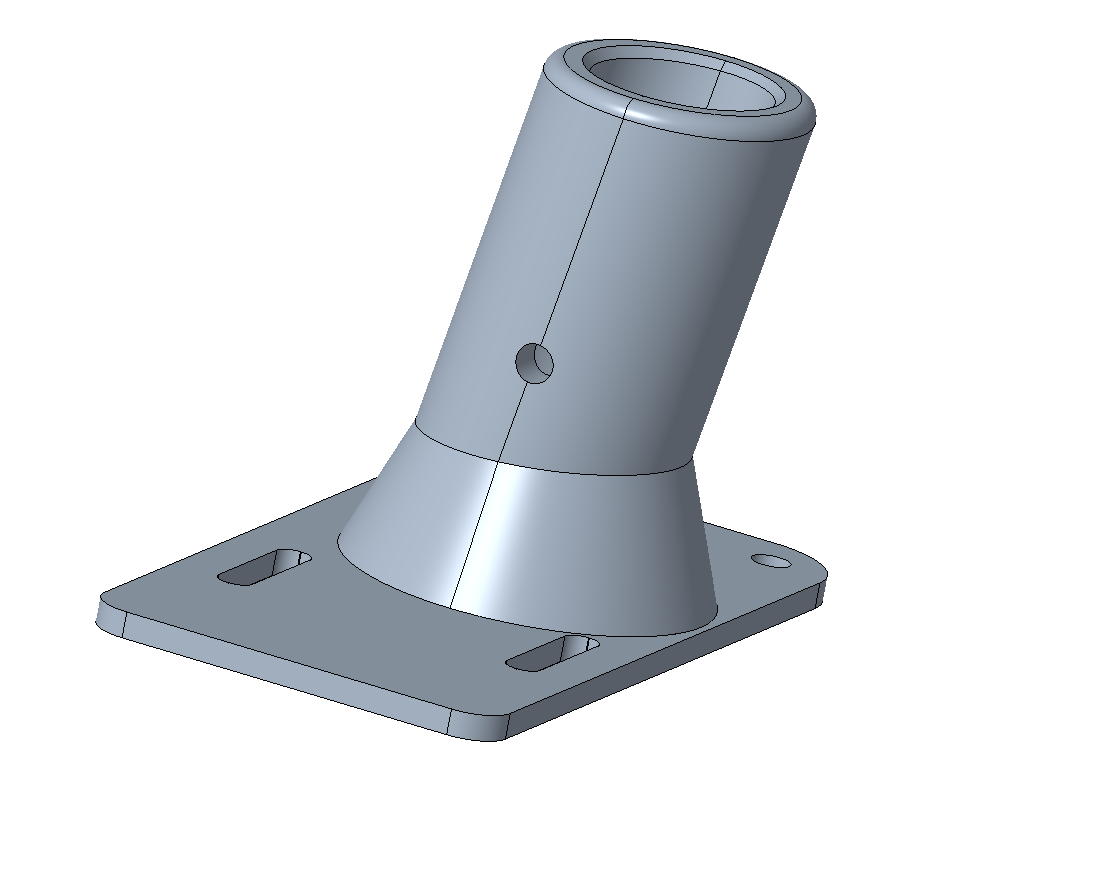

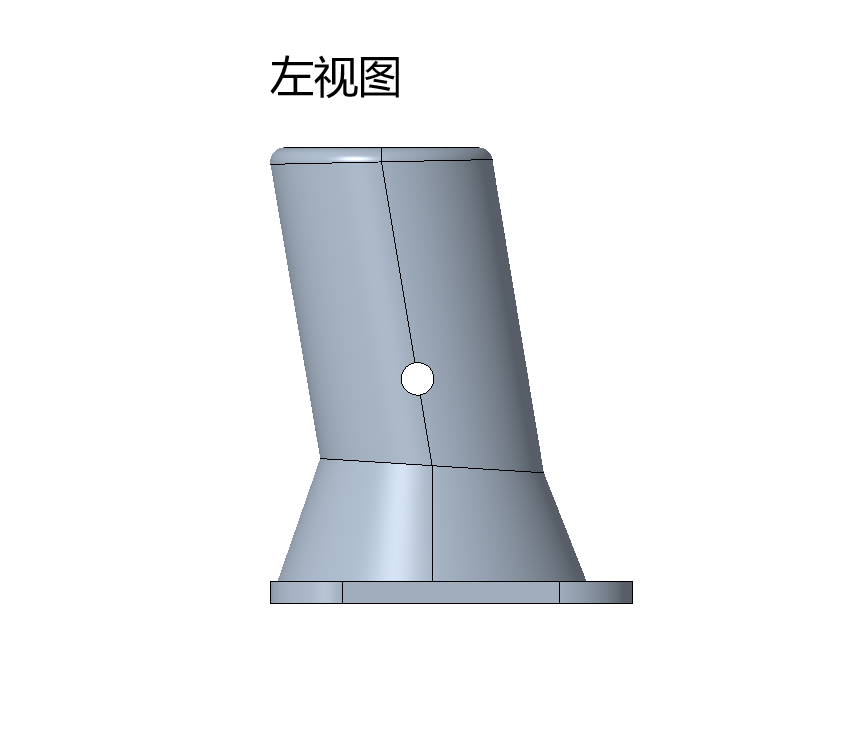

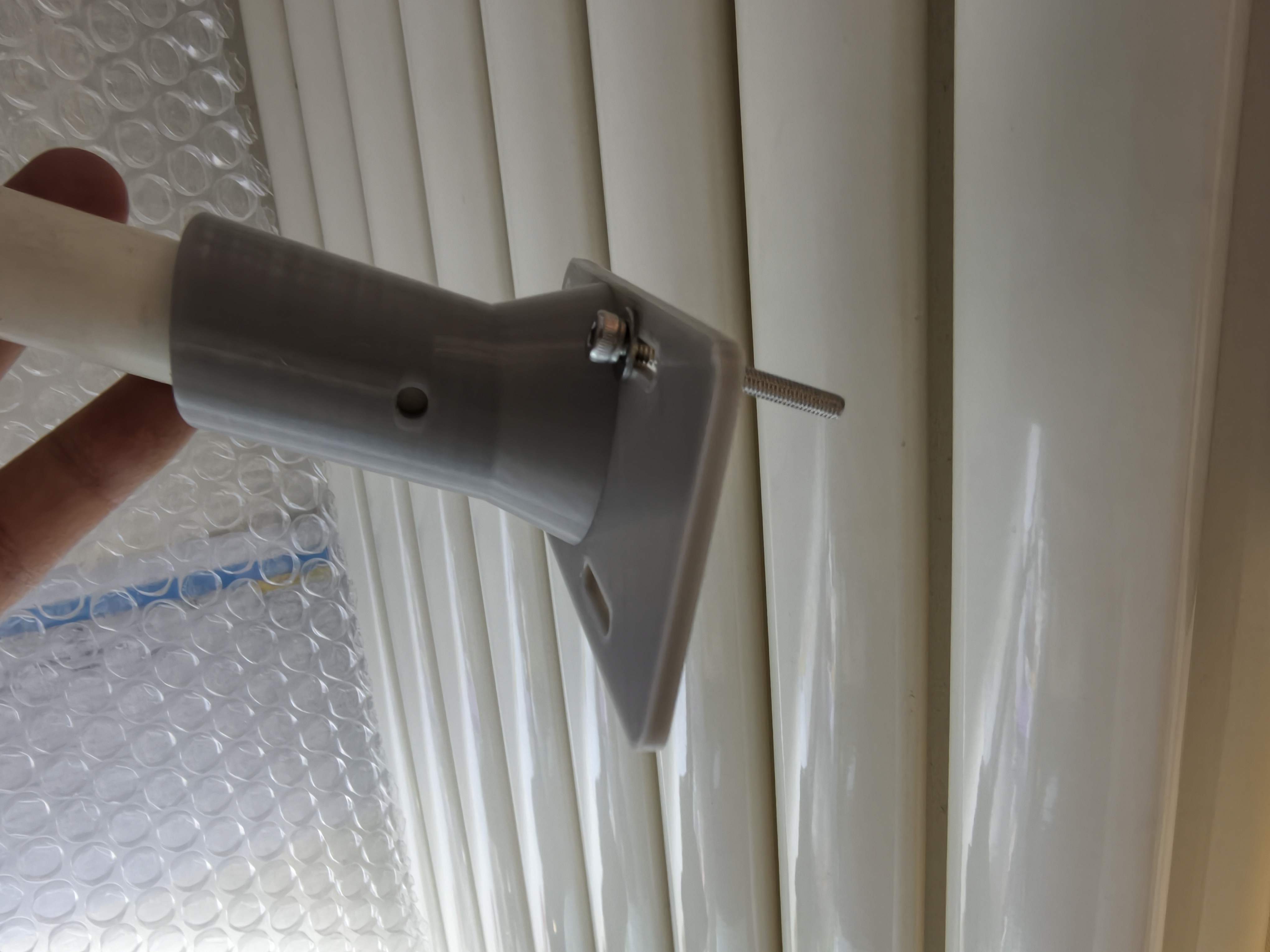

1. 在混合的圆柱上开孔，目的是PVC管防松，可以上螺丝顶住，或者穿透

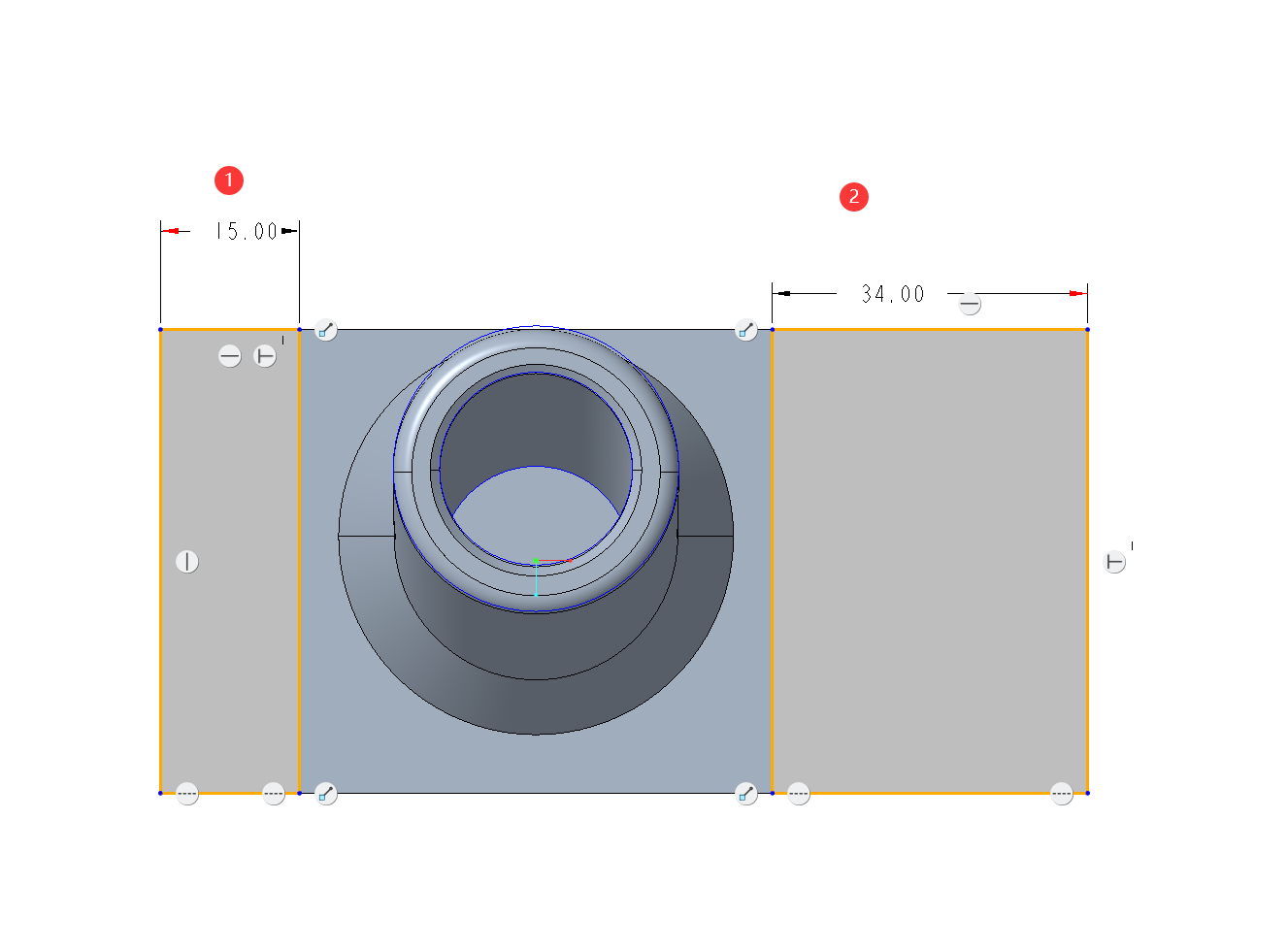

2. 底板加宽，此目的是：底板与背面卡片配合，夹住暖气片

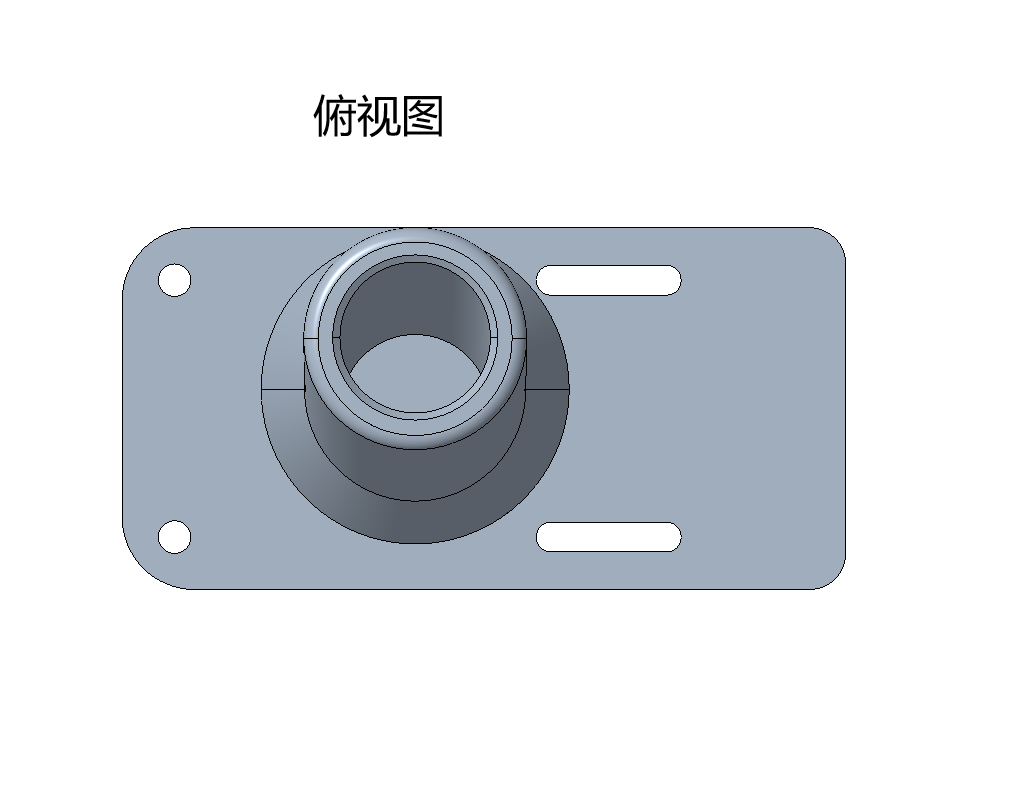

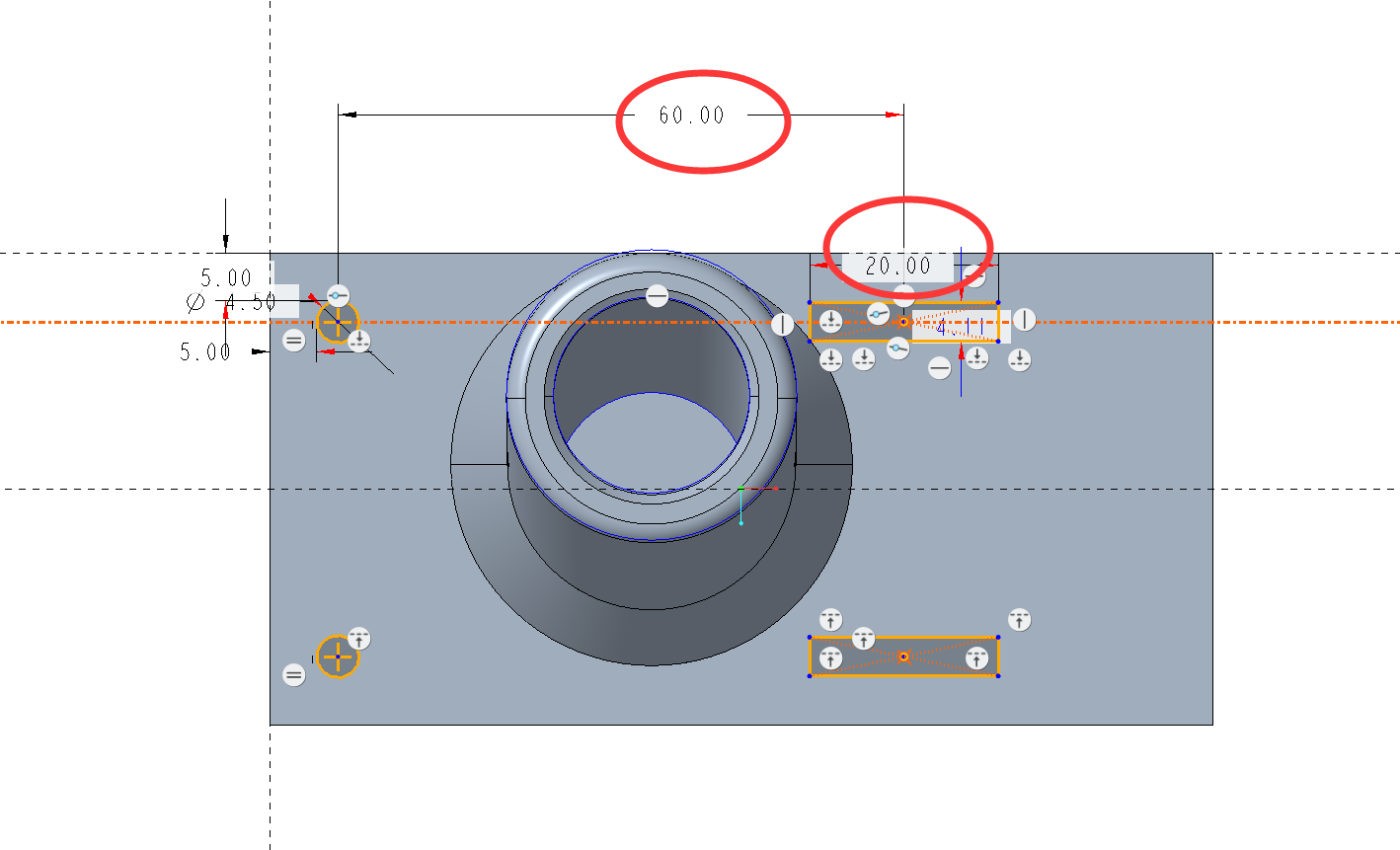

1. 核心尺寸为圆孔孔距为60mm

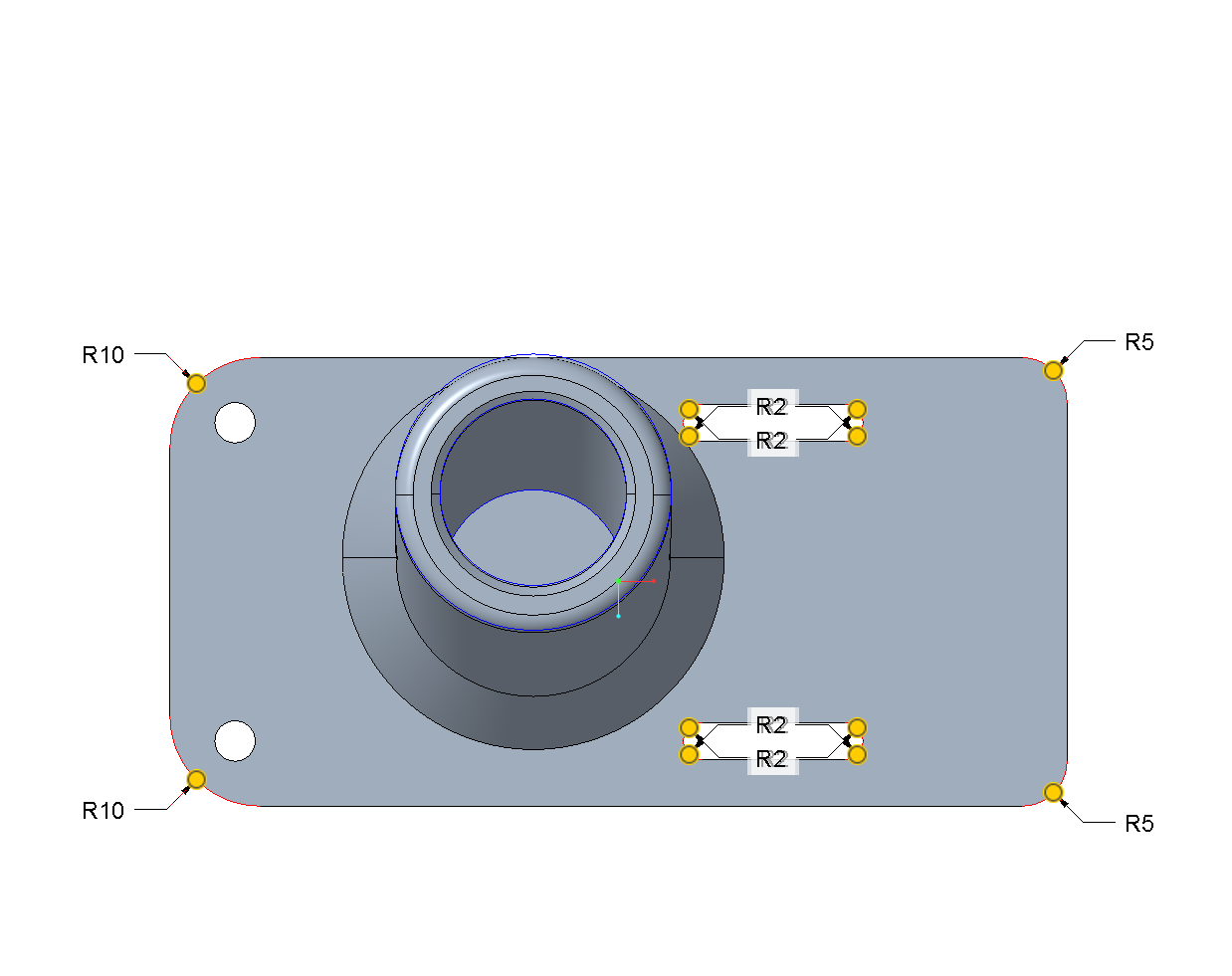

2. 倒圆角，避免划伤

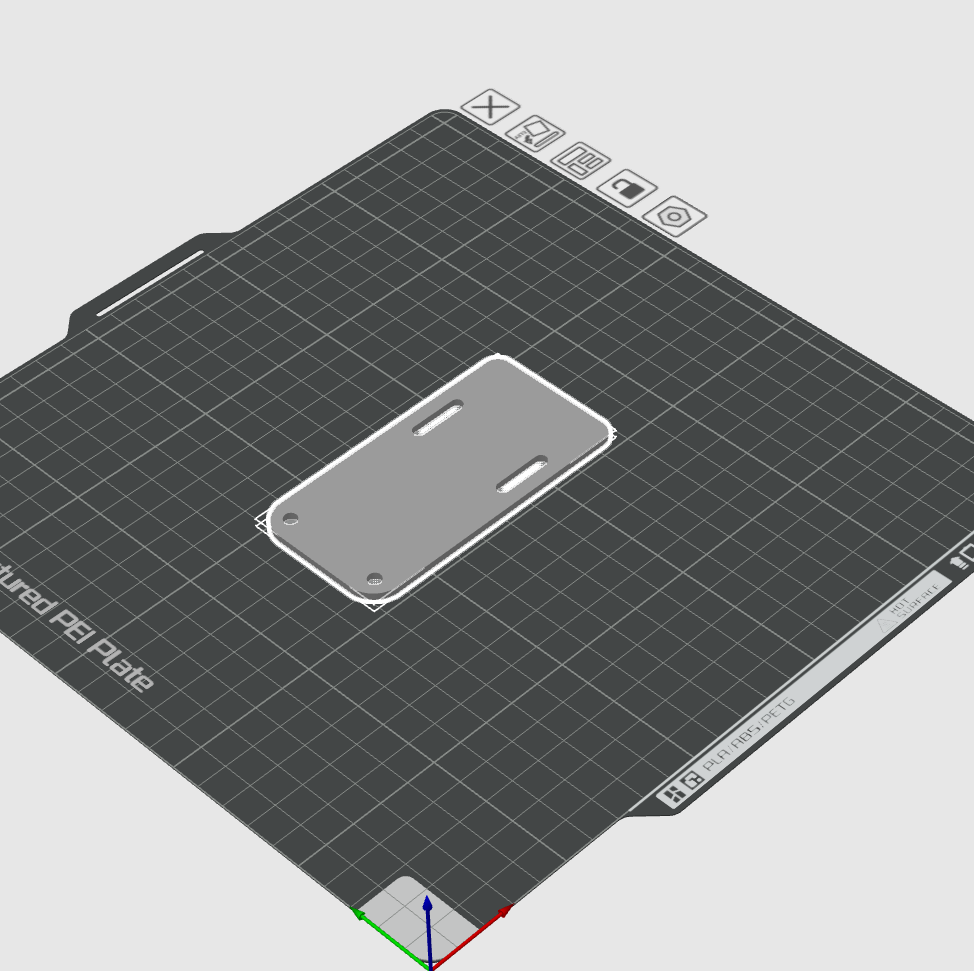

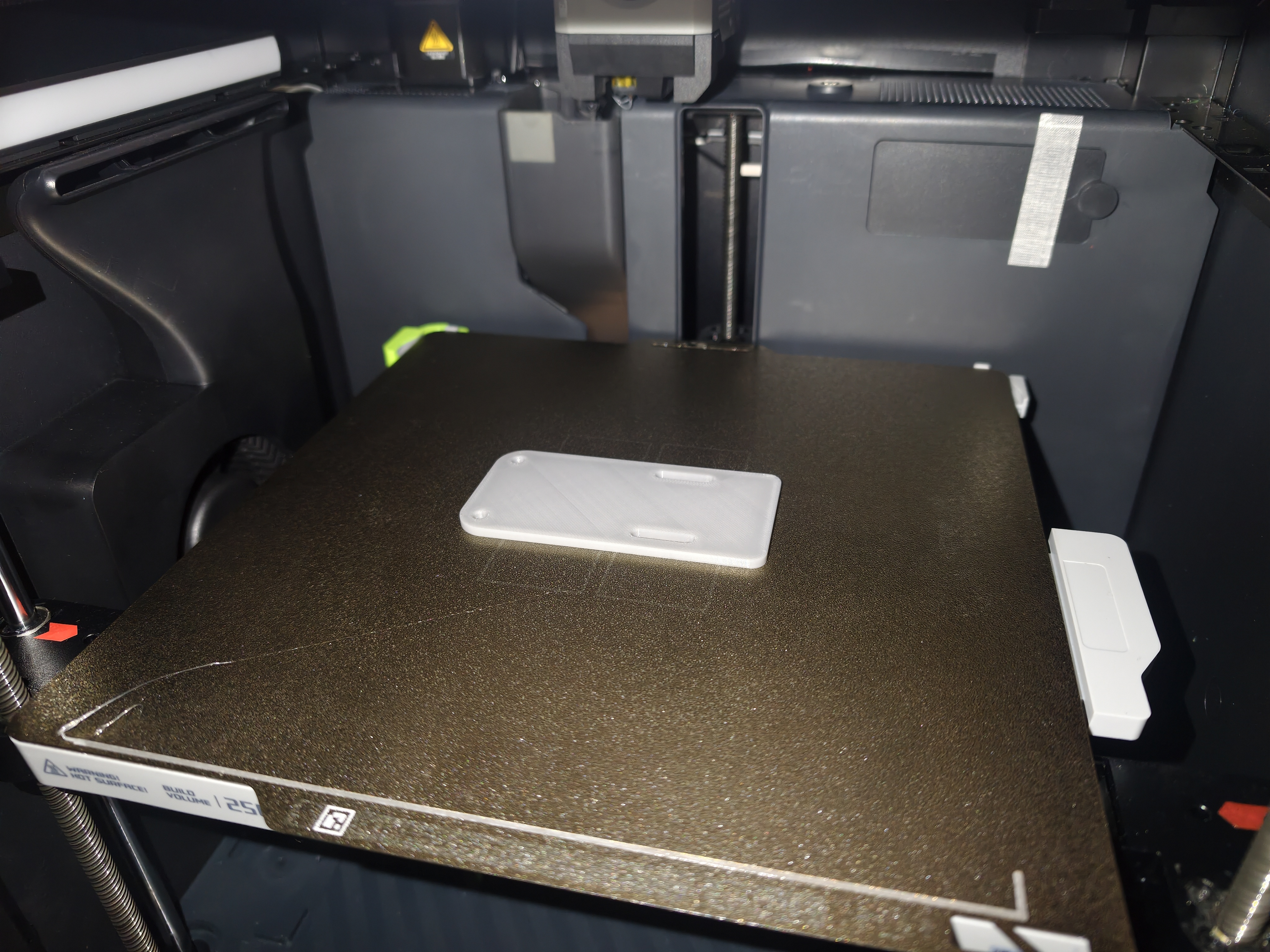

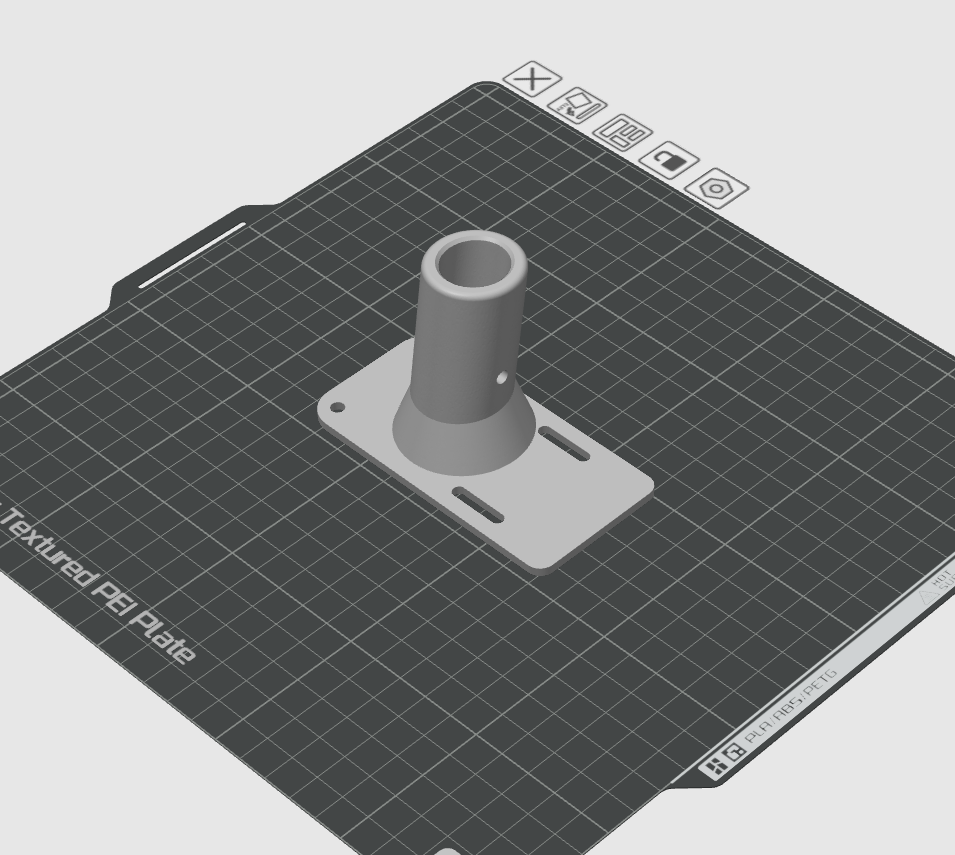

使用材料为petg，填充30%

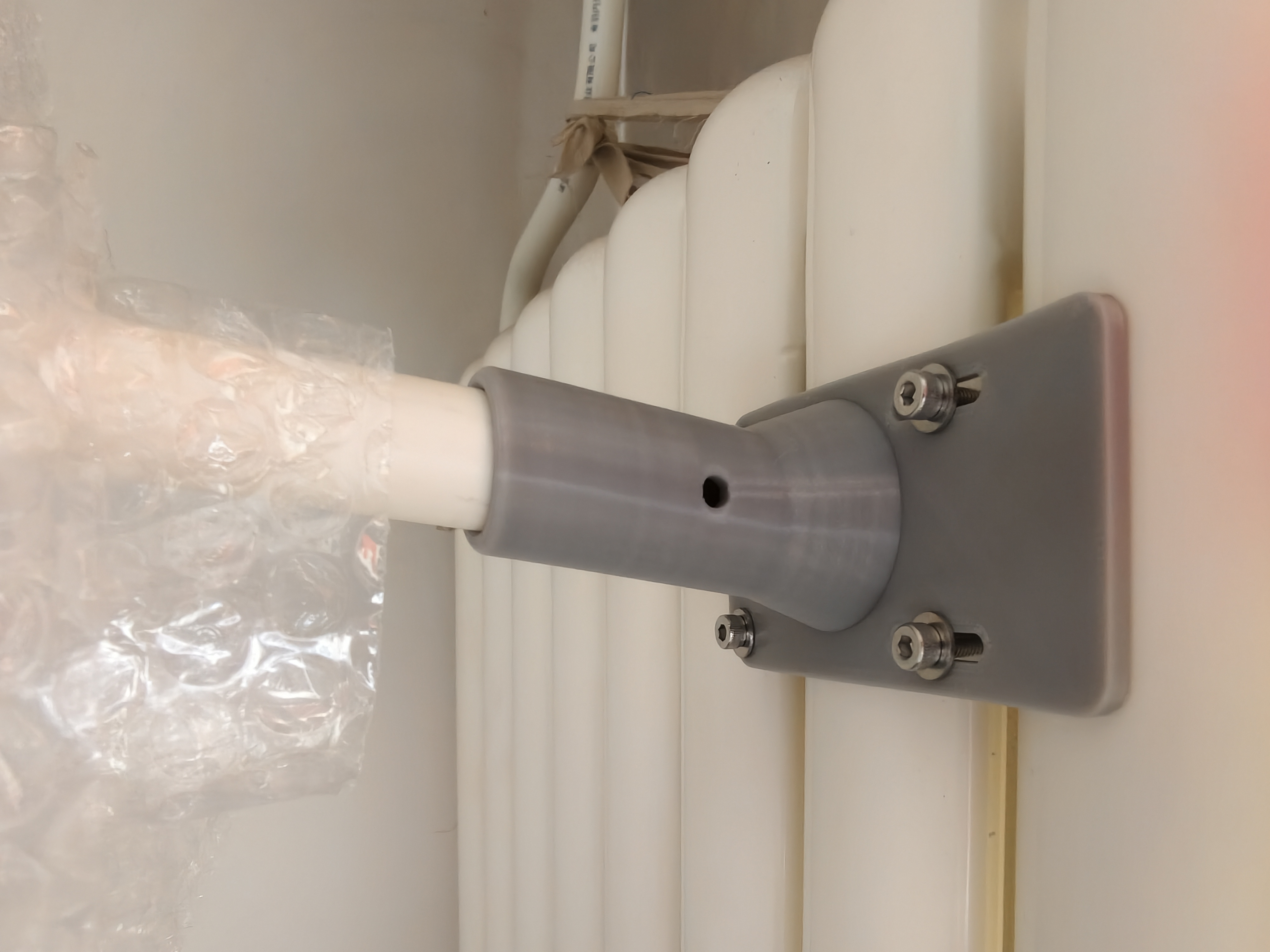

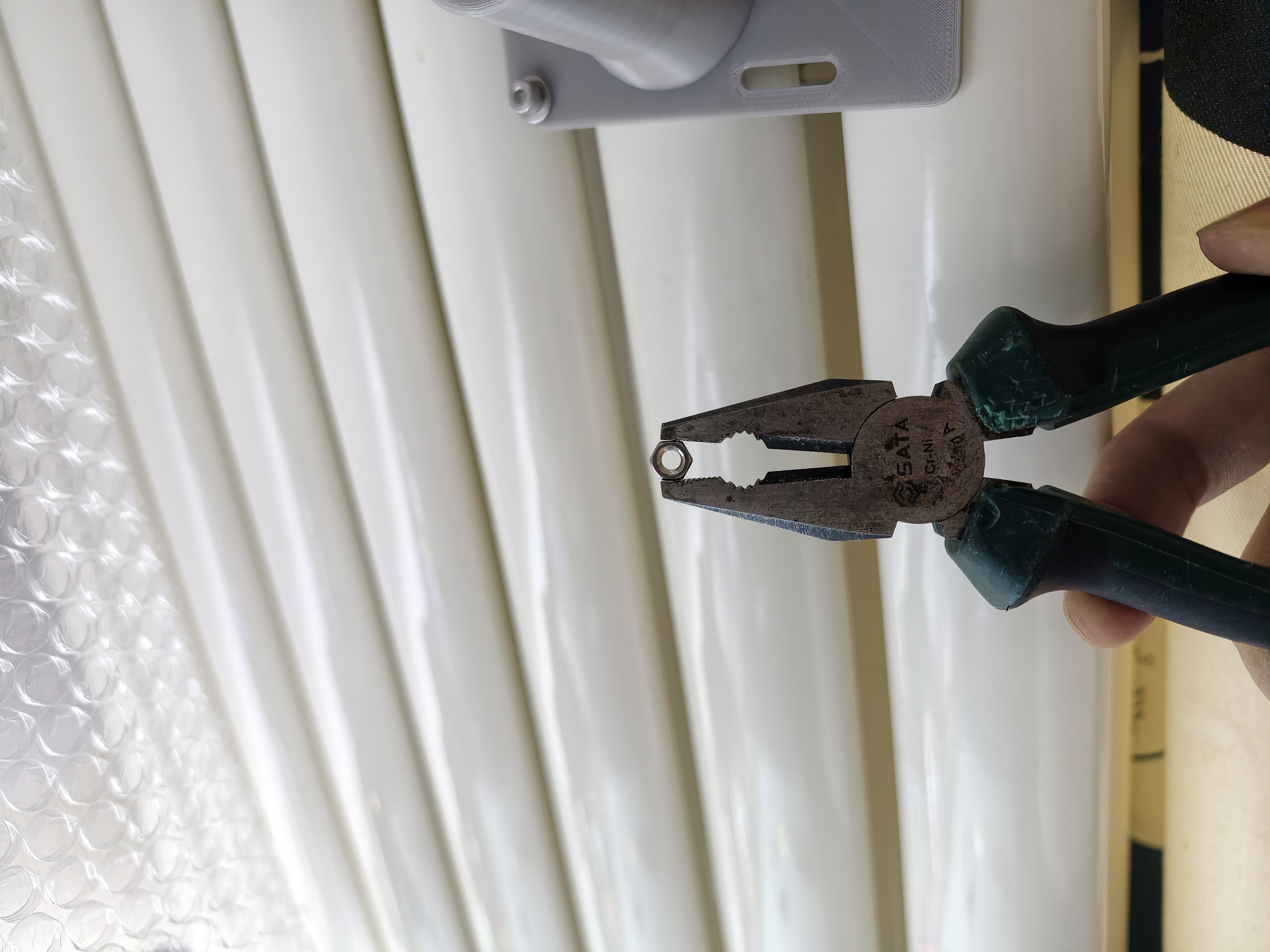

使用螺丝为M4*35，4颗，背面使用M4自锁螺母

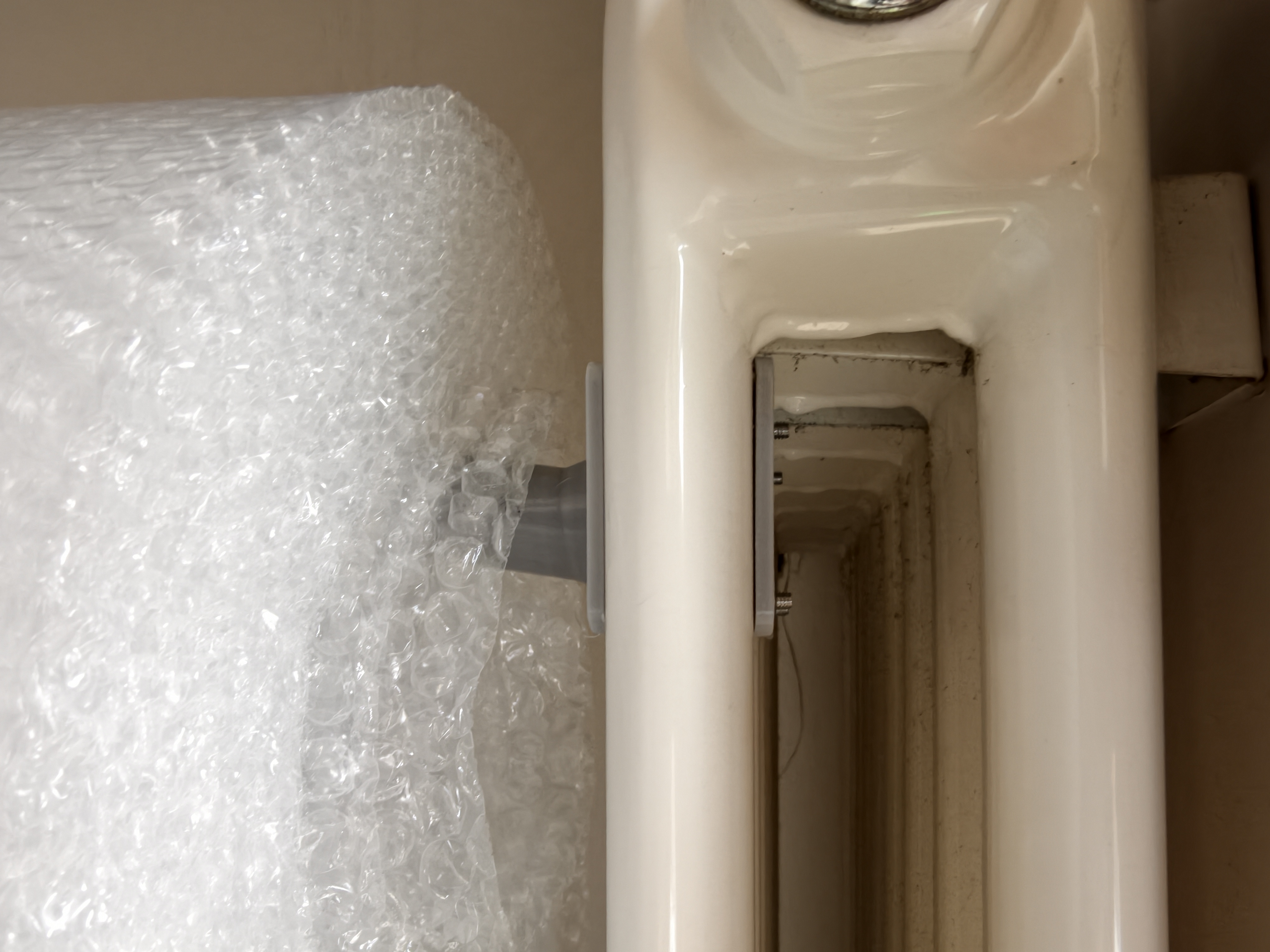

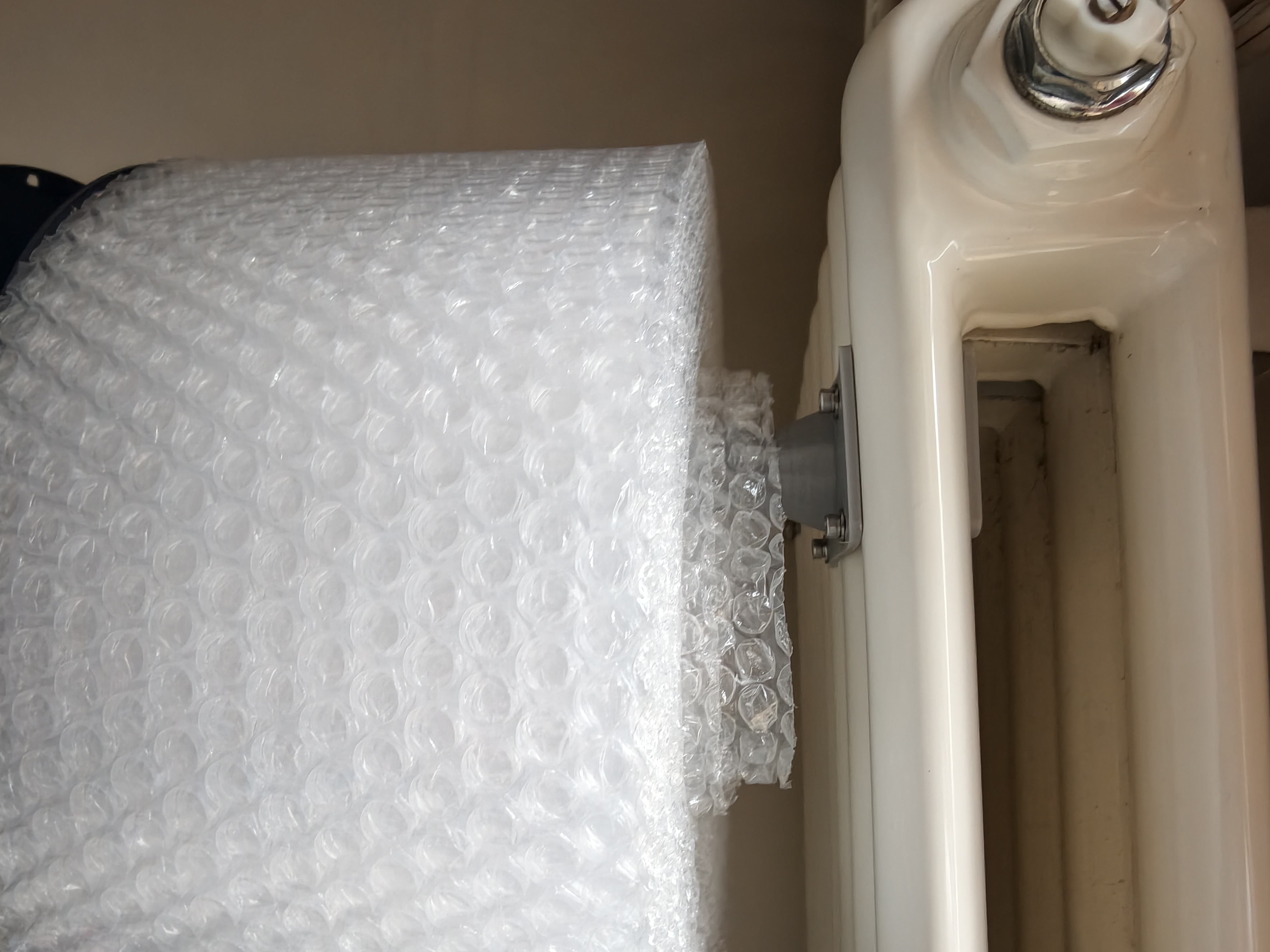

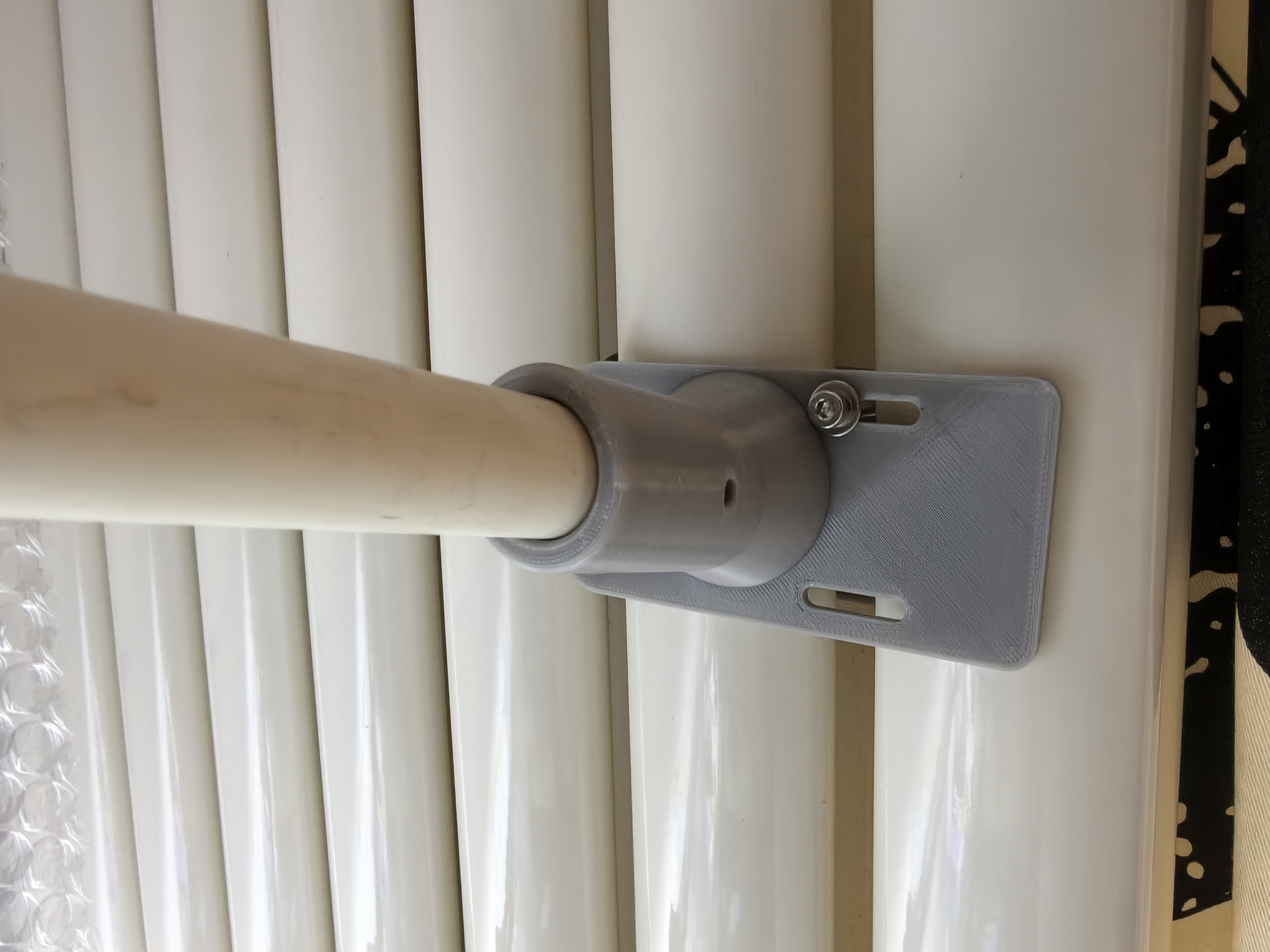

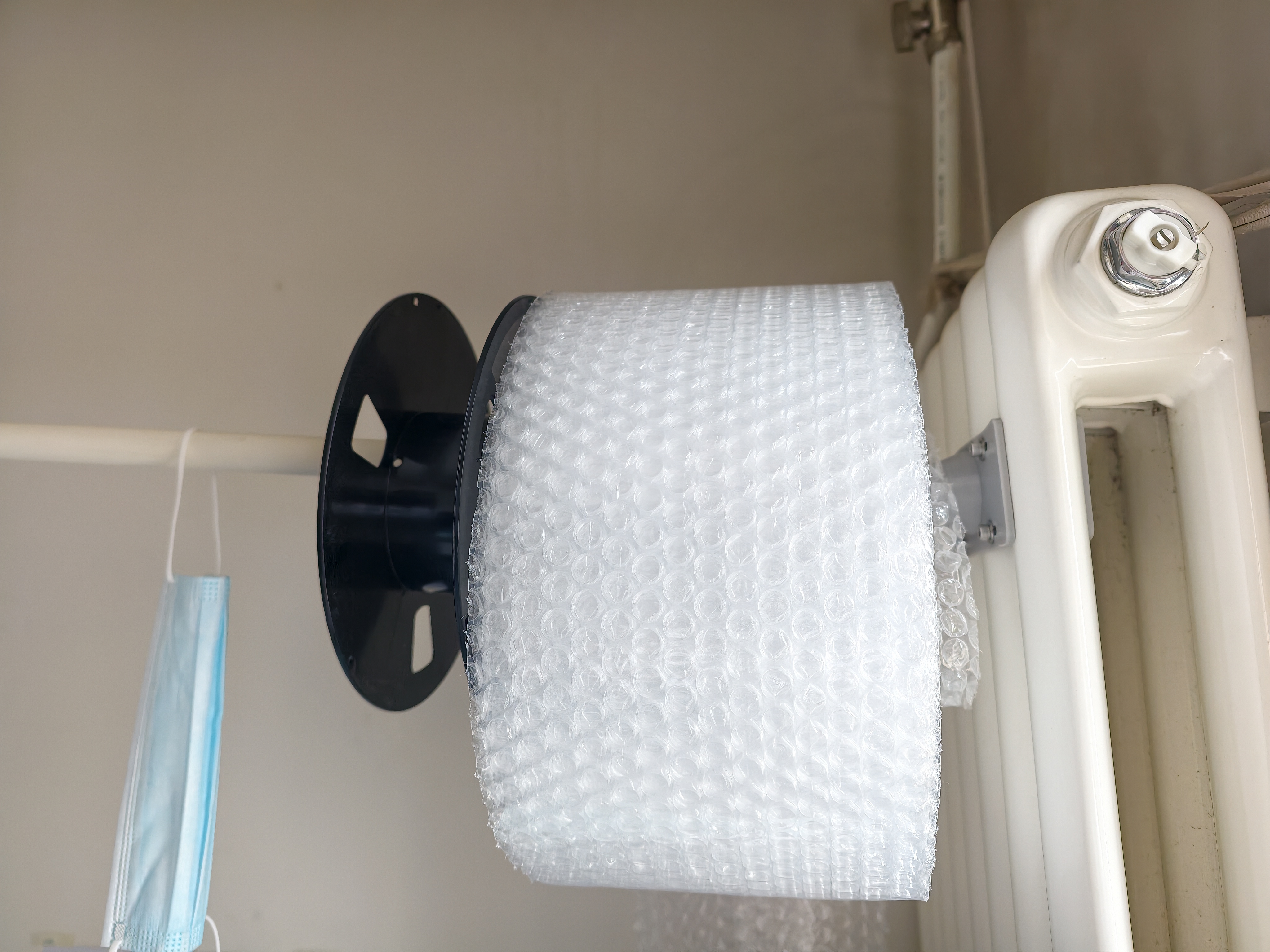

无损安装

好了，整个项目到此结束。
