给TP-LINK WDR8620 V3 编译openwrt23系统

风景悦人

原创

发布时间: 2026-04-18 17:11:16 | 阅读数

无线电

刷固件

刷机

第三方系统

手中有一台TP-LINK WDR8620 V3路由器，看到网上有很多刷机的帖子，说刷后就像凤凰浴火涅槃重生，所以决定自己也刷一把，但是没有找到完善的固件，就研究了一下自己编译固件，今天写这个贴子记录一下，以备忘记时，可以再看看。

准备工作:

材料:

串口TTL线

准备工作

当你决定折腾你的路由器的时候一定得先备份你的原厂编程器固件，切记！切记！切记！

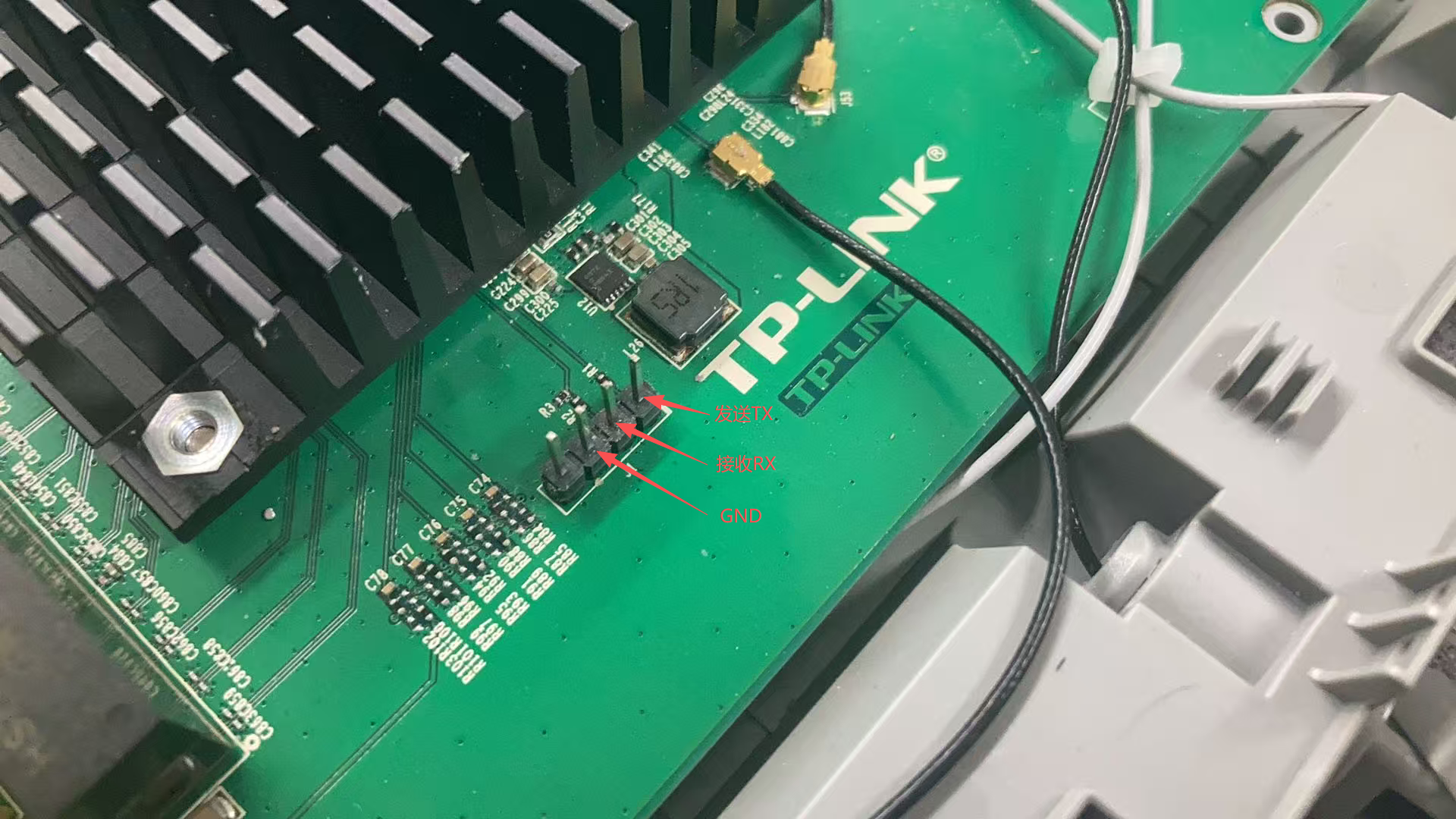

首先拆机找串口，很好找，一般4个孔的位置就是，焊机排针，连接串口线到电脑,RX--->TTL的TX,TX--->TTL的RX,GND直接互连。然后先备份你的原厂编程器固件。

刷u-boot

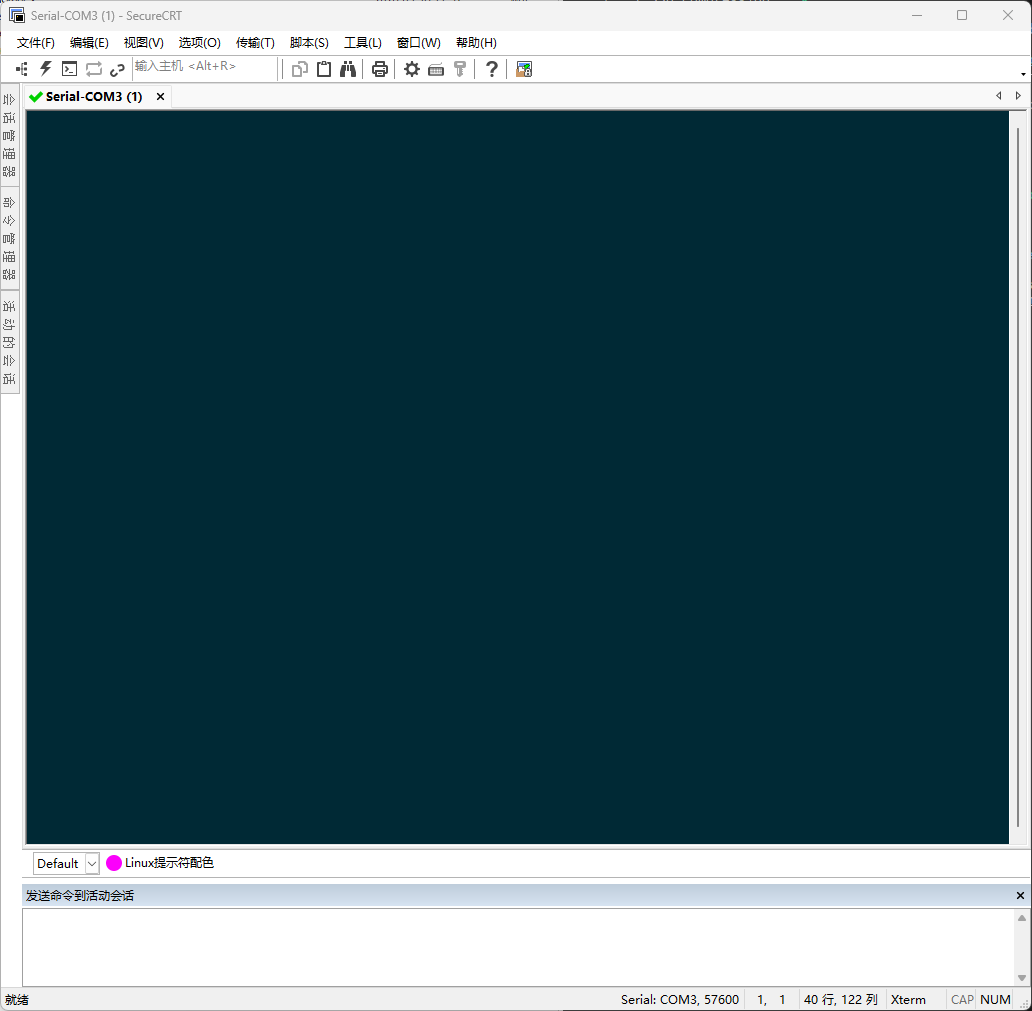

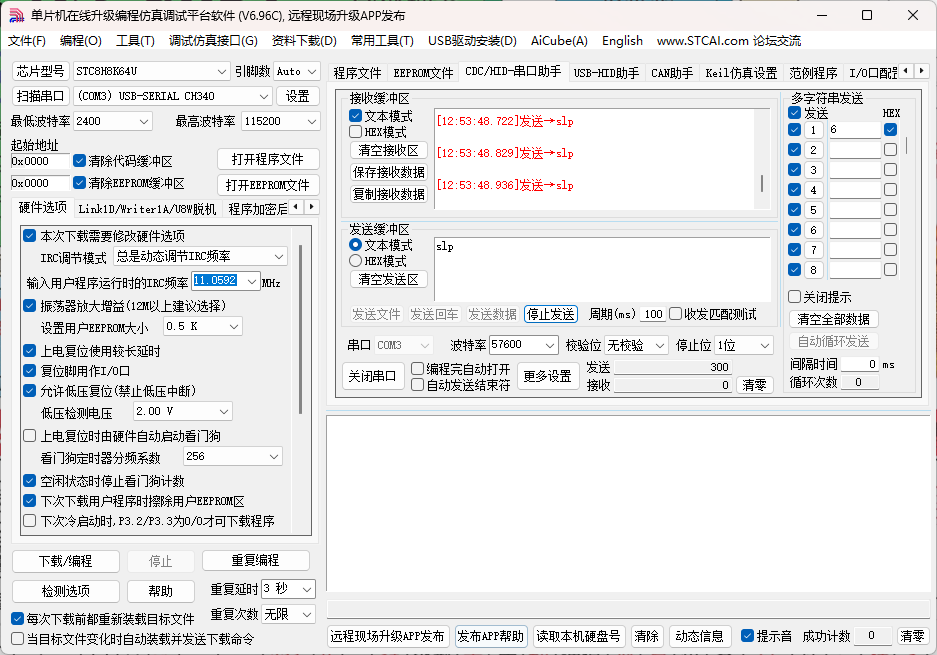

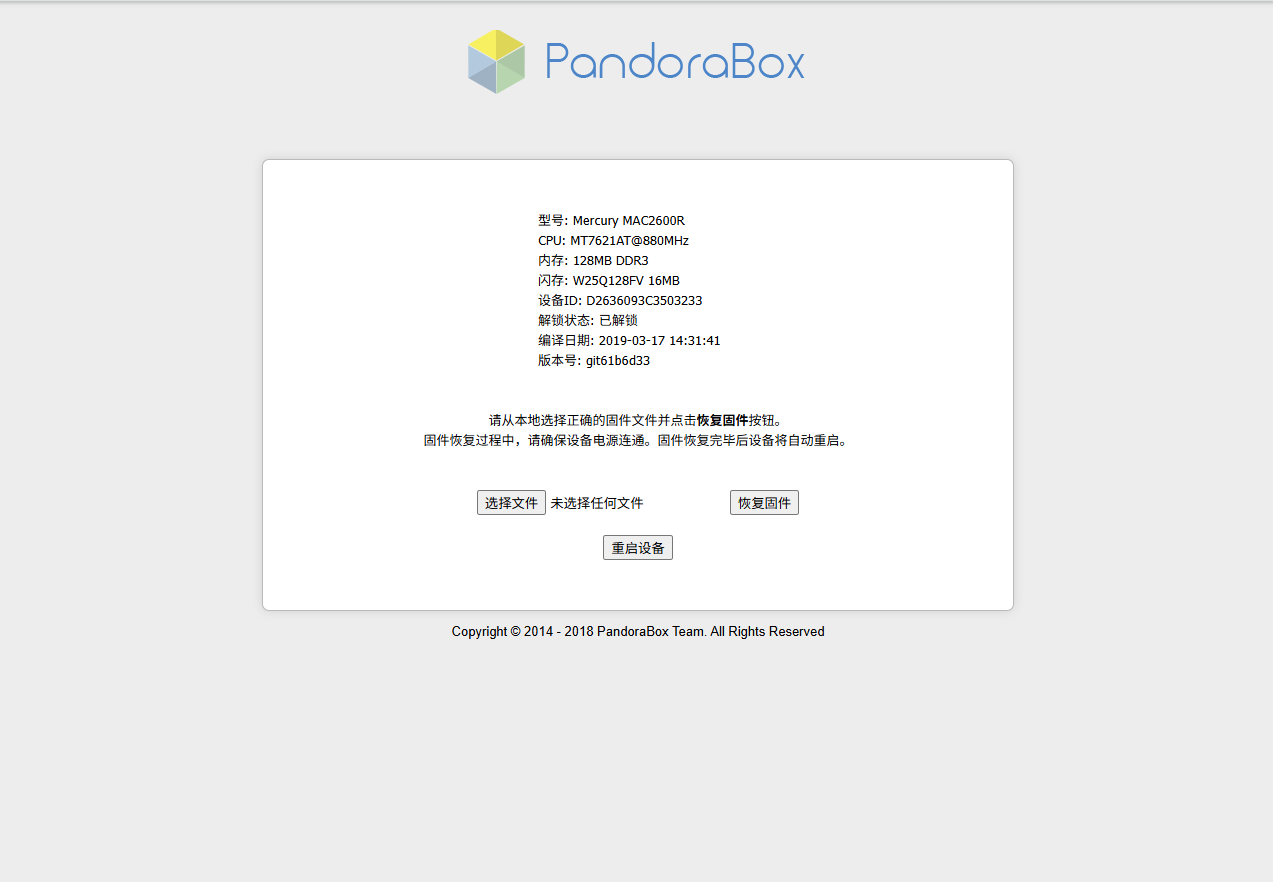

我开始是直接焊下来芯片上编程器的，其实也可以用串口直接烧写，我开始烧录的是网上下的歌华的这个，后来用用的水星MAC2600R的Pb-boot，串口烧录网上教程很多，一般都用secureCRT,这个路由器的串口有个特点，RX和TX都连接好的话啊，可能没有输出，后来发现，先把掉板子上的接收端，就是路由只发，电脑只收，等开机后迅速插上，就正常了，这个路由进UBOOT的打断命令是slp,刚开始时，输入的速度跟不上老进不去，后来干脆用STC的串口助手，打上slp，自动一直发送，直接就进去了，很方便。进去之后就好办了，网上搜命令把。

breed-mt7621-gehua-ghl-r-001.bin

103.52KB

pb-boot-mercury_mac2600r-20190317-61b6d33.bin

150.20KB

AiCube-ISP-v6.96C.exe

9.17MB

下载源码

首先从openwrt官网下载源码，我下的时23.05的，需要梯子，用命令：

git clone https://github.com/openwrt/openwrt

cd checkout v23.05.6

更新feeds

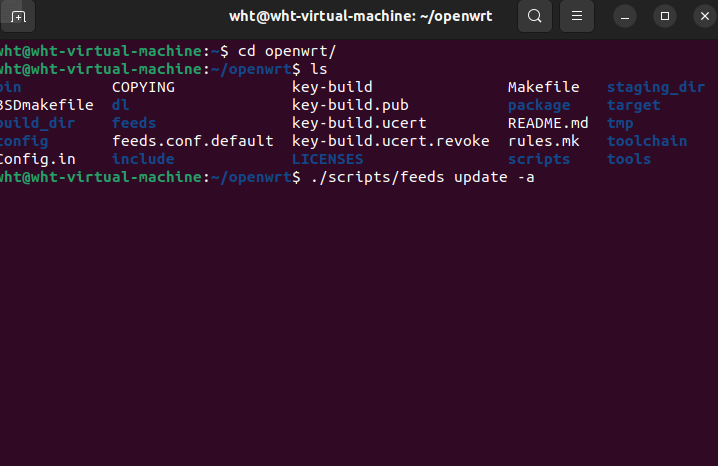

cd 到源码里，用命令：./scripts/feeds update -a 更新软件包索引。

然后用命令：./scripts/feeds install -a 更新软件包。

写DTS

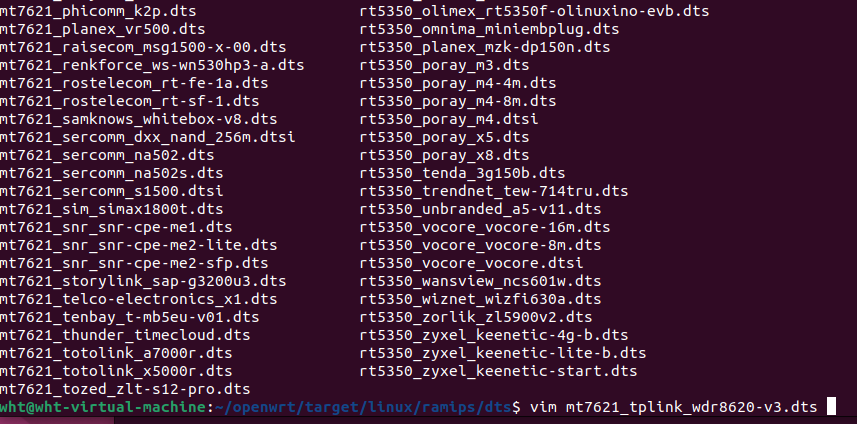

在源码目录openwrt/target/linux/ramips/dts下，新建DTS文件，命名为你的板子。然后打开书写你的内容，附件中是我的DTS文件：

// SPDX-License-Identifier: GPL-2.0-or-later OR MIT

/dts-v1/;

#include "mt7621.dtsi"

#include <dt-bindings/gpio/gpio.h>

#include <dt-bindings/input/input.h>

/ {

compatible = "tplink,tl-wdr8620-v3", "mediatek,mt7621-soc";

model = "TP-Link TL-WDR8620 v3";

aliases {

led-boot = &led_power;

led-failsafe = &led_power;

led-running = &led_power;

led-upgrade = &led_power;

label-mac-device = &gmac0;

};

chosen {

bootargs = "console=ttyS0,115200";

};

leds {

compatible = "gpio-leds";

led_power: power {

label = "tl-wdr8620-v3:blue:power";

gpios = <&gpio 3 GPIO_ACTIVE_LOW>;

};

keys {

compatible = "gpio-keys";

reset {

label = "reset";

gpios = <&gpio 8 GPIO_ACTIVE_LOW>;

linux,code = <KEY_RESTART>;

};

&spi0 {

status = "okay";

flash@0 {

compatible = "jedec,spi-nor";

reg = <0>;

spi-max-frequency = <80000000>;

partitions {

compatible = "fixed-partitions";

#address-cells = <1>;

#size-cells = <1>;

partition@0 {

label = "u-boot";

reg = <0x0 0x30000>;

read-only;

};

partition@30000 {

label = "u-boot-env";

reg = <0x30000 0x10000>;

read-only;

};

art: partition@40000 {

label = "art";

reg = <0x40000 0x10000>;

read-only;

};

partition@50000 {

compatible = "denx,uimage";

label = "firmware";

reg = <0x50000 0xfb0000>;

};

&pcie {

status = "okay";

};

&pcie0 {

wifi@0,0 {

compatible = "mediatek,mt76";

reg = <0x0000 0 0 0 0>;

mediatek,mtd-eeprom = <&art 0x0>;

ieee80211-freq-limit = <2400000 2500000>;

};

&pcie1 {

wifi@0,0 {

compatible = "mediatek,mt76";

reg = <0x0000 0 0 0 0>;

mediatek,mtd-eeprom = <&art 0x8000>;

ieee80211-freq-limit = <5000000 6000000>;

};

&gmac0 {

nvmem-cells = <&macaddr_e000>;

nvmem-cell-names = "mac-address";

};

&switch0 {

ports {

port@0 {

status = "okay";

label = "wan";

nvmem-cells = <&macaddr_e000>;

nvmem-cell-names = "mac-address";

mac-address-increment = <1>;

};

port@1 {

status = "okay";

label = "lan1";

};

port@2 {

status = "okay";

label = "lan2";

};

port@3 {

status = "okay";

label = "lan3";

};

port@4 {

status = "okay";

label = "lan4";

};

&state_default {

gpio {

groups = "i2c", "uart3";

function = "gpio";

};

&art {

compatible = "nvmem-cells";

#address-cells = <1>;

#size-cells = <1>;

macaddr_e000: macaddr@e000 {

reg = <0xe000 0x6>;

};

写.mk文件

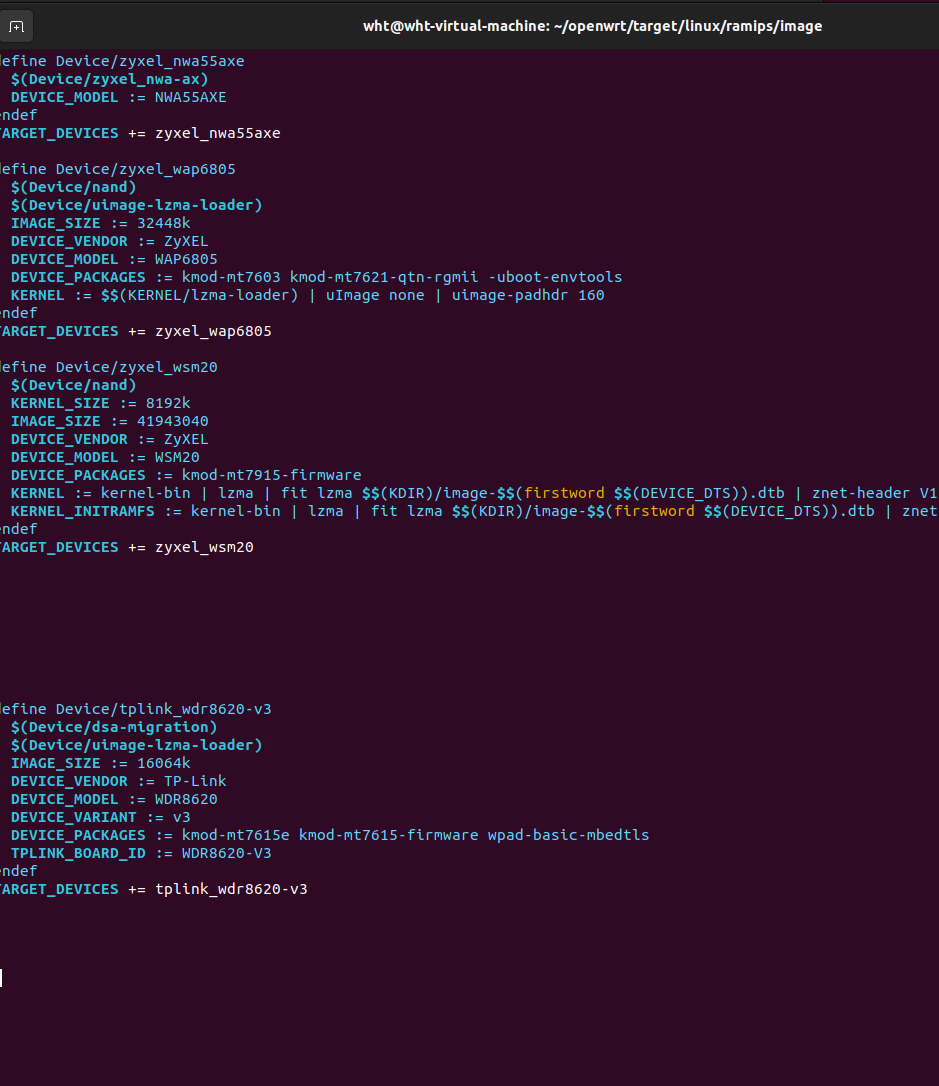

在源码目录~/openwrt/target/linux/ramips/image下，vim打开mt7621.mk文件，在文件的最末尾补写你板子的描述：

define Device/tplink_wdr8620-v3

$(Device/dsa-migration)

$(Device/uimage-lzma-loader)

IMAGE_SIZE := 16064k

DEVICE_VENDOR := TP-Link

DEVICE_MODEL := WDR8620

DEVICE_VARIANT := v3

DEVICE_PACKAGES := kmod-mt7615e kmod-mt7615-firmware wpad-basic-mbedtls

TPLINK_BOARD_ID := WDR8620-V3

endef

TARGET_DEVICES += tplink_wdr8620-v3

编译

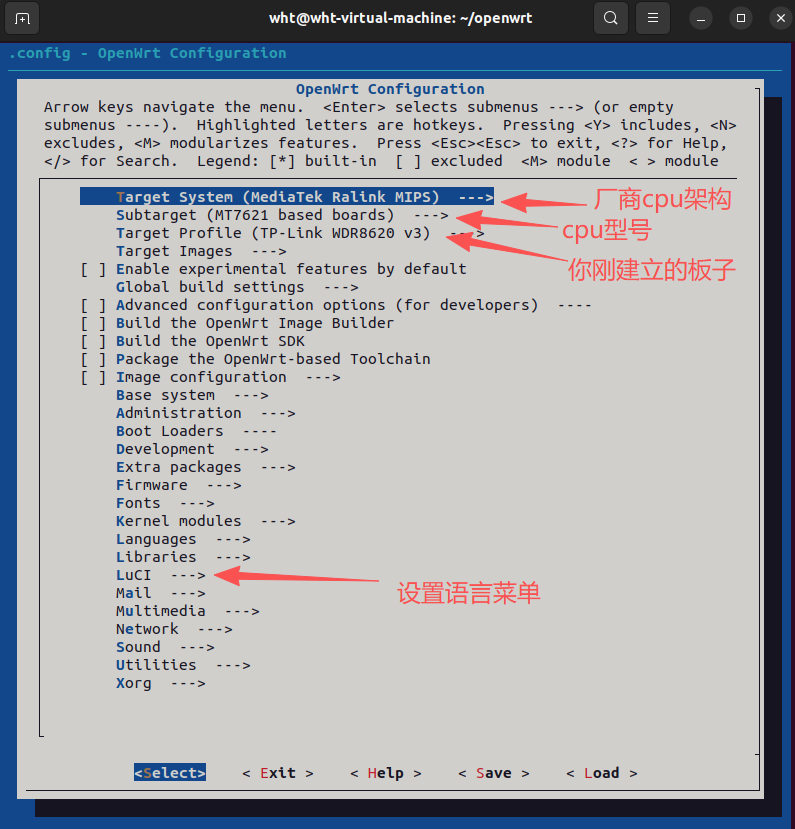

在源码包目录openwrt下：输入命令：make menuconfig ,打开菜单对话框，按图选择，设置语言为中文： LuCI > Modules > Translations > <*> Chinese Simplified (zh_Hans) ，保存退出。然后命令行输入make -j5 V=s 命令开始编译，其中5代表的是你用几个内核来编译，一般设置你系统的内核数加1即可。
