数字光导管光纤时钟

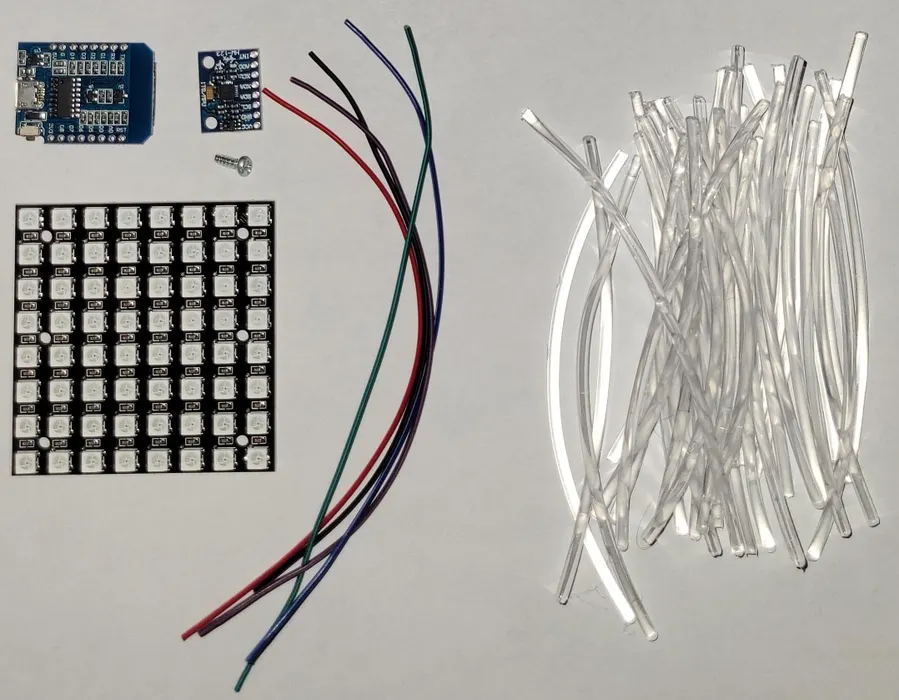

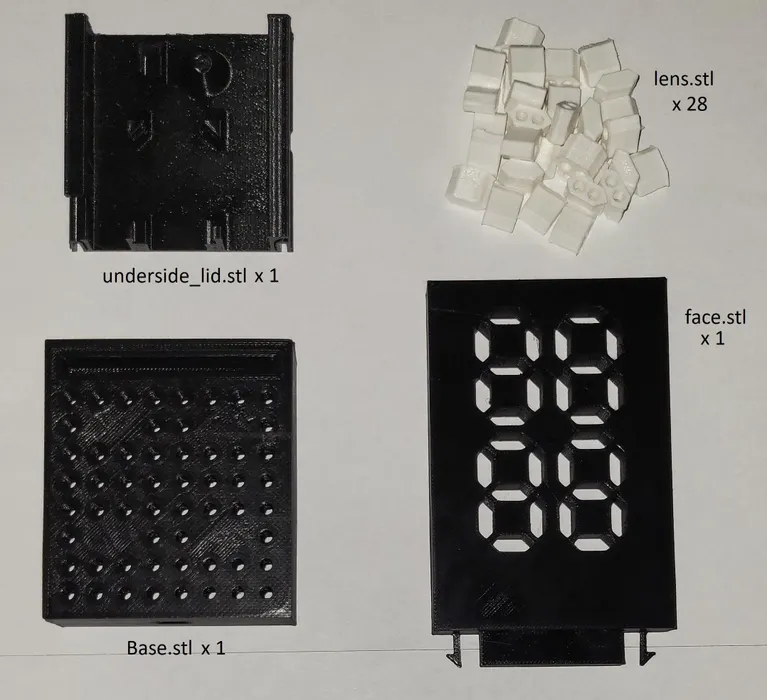

请直接打印以下零件。无需支撑。STL 文件已包含正确的方向。

1. base.stl - 以黑色打印 1
2. face.stl - 打印 1 个黑色
3. underside_lid.stl - 用黑色打印 1 个，建议使用帽檐

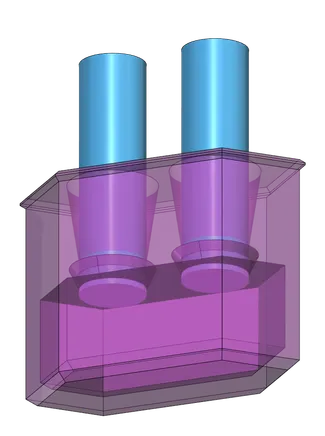

4. lens.stl - 打印 28 白色

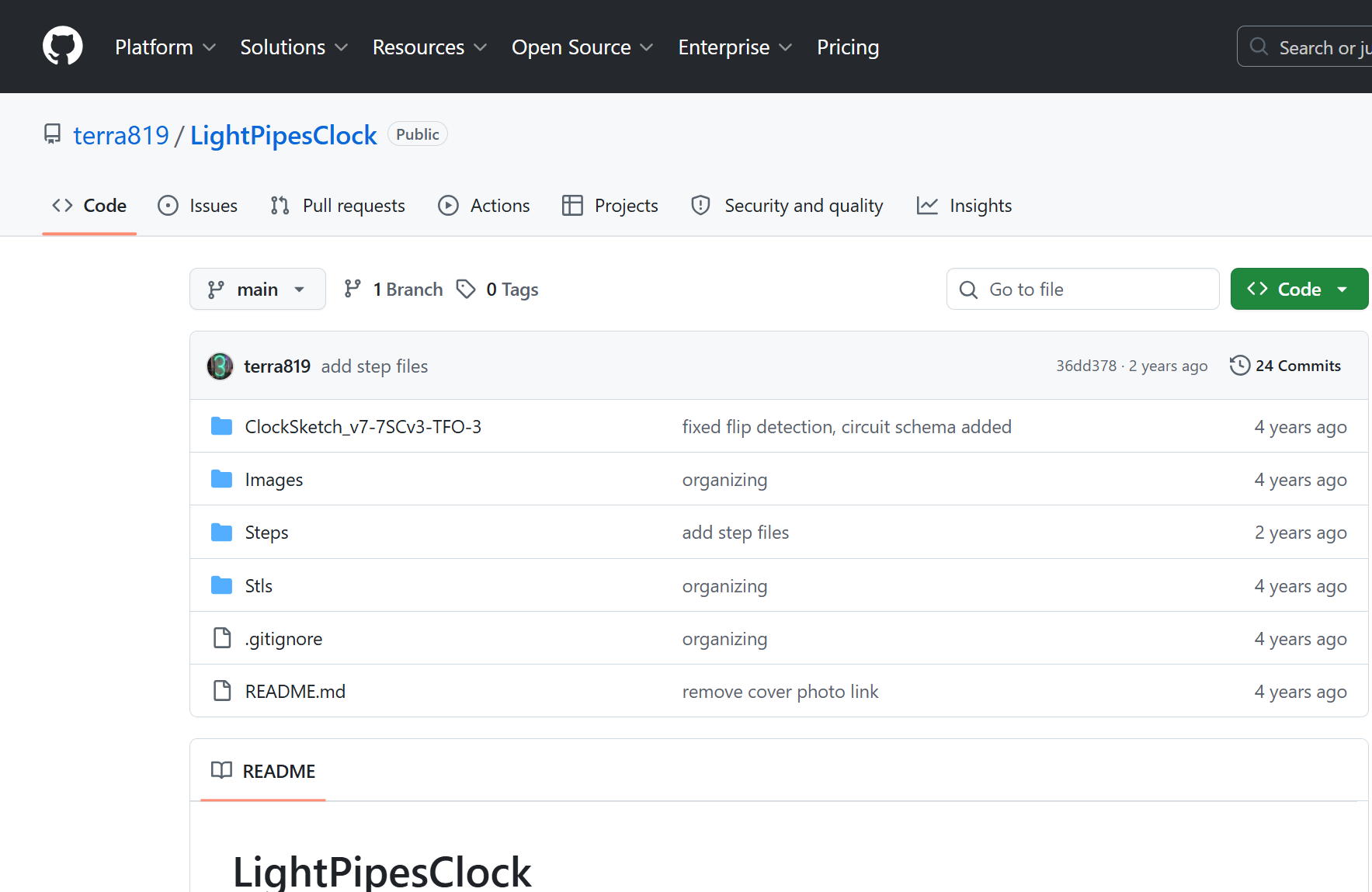

使用Arduino IDE将代码烧录到 ESP8266 开发板。请务必先更新 WiFi SSID 和密码！此代码是Parallyze的ClockSketch V7的略微修改版。代码具有高度可配置性，您可以随意尝试，但我发布在GitHub上的版本是专门针对此时钟进行修改的。

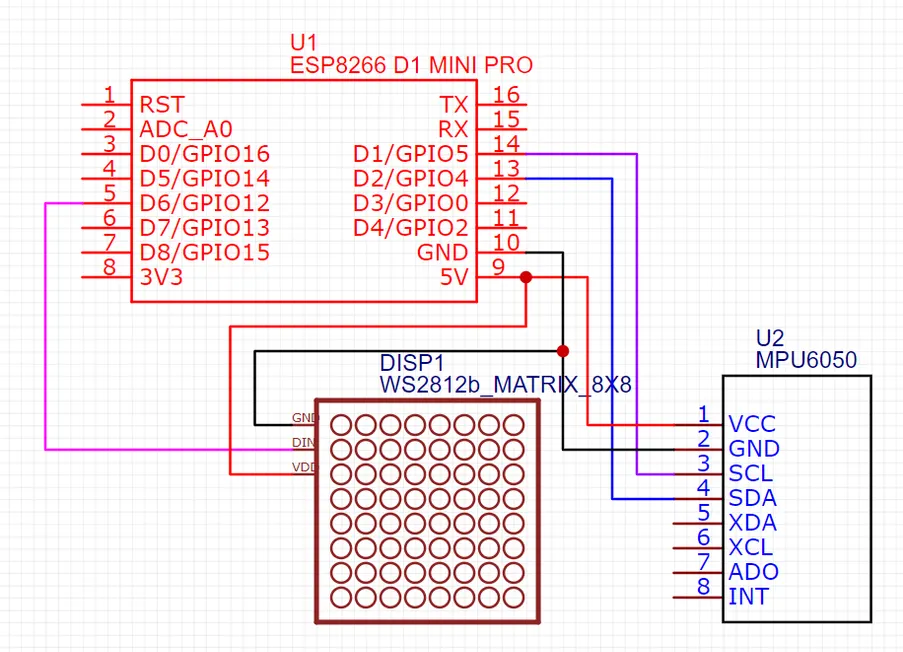

有关 3D 打印底盖部件的电路原理图和元件放置位置，请参见上图。

用 M2x6 螺丝固定 MPU6050，然后将 ESP8266 滑入插槽。可以使用热熔胶将 ESP8266 固定得更牢固一些，但一旦 LED 点火矩阵亮起并将底盖卡入底座，该部件就不会再移动了。

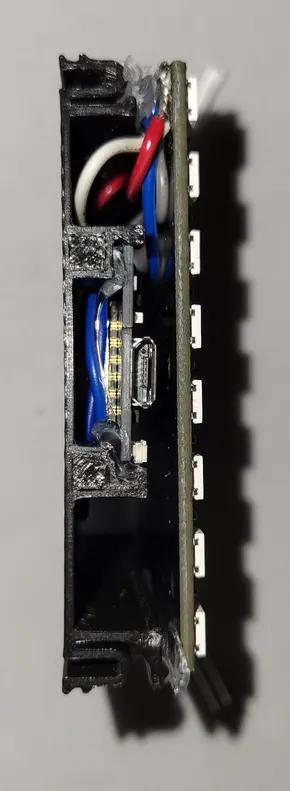

在将导线焊接至 MPU6050 和 ESP8266 时，请确保导线从电路板底部引出。电路板底部预留了缝隙供导线穿过。如果导线从顶部引出，LED 点阵灯的空间将不足。

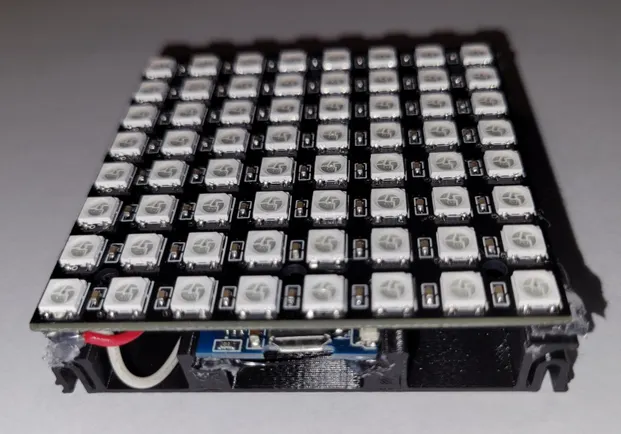

确保 LED 点阵线与底盖上的缝隙对齐，以便线材能够穿过而无需抬起点阵。点阵应平放在底盖的导轨上。

零件焊接并安装到位后，接通电源测试电路。同时，将陀螺仪部件倒置，改变颜色显示，以此测试陀螺仪功能。

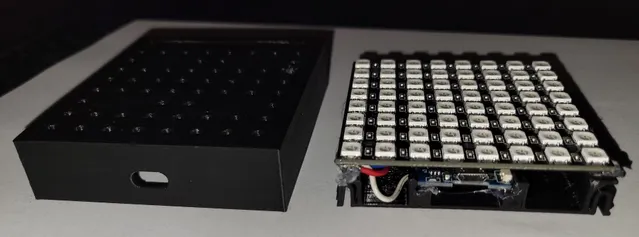

元件焊接、定位和测试完毕后，将底盖向上滑入底座。将椭圆形开口与 ESP8266 的 USB 端口对齐，然后轻轻向上推入底座。通常无需用力，如果推得太费力，请检查元件布局，确保没有障碍物。底盖正确安装到位时，您应该会听到几声咔嗒声。

如果需要将零件从底座中取出，请轻轻捏住底盖两侧，然后向下向后拉出。

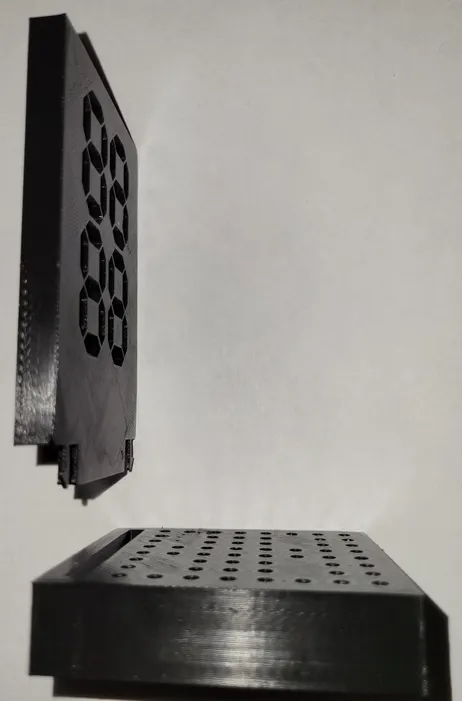

1. 将面板滑入底座。底部伸出的卡舌应朝向灯罩方向插入。如果安装正确，面板应与底座齐平，形成 L 形。

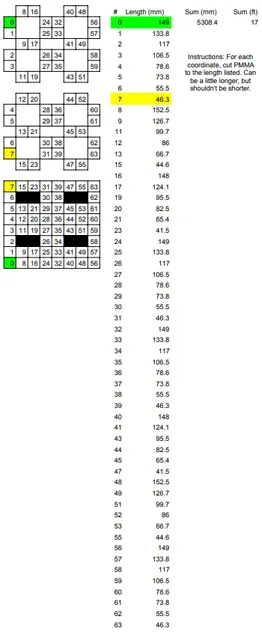

2. 接下来开始切割PMMA材料。我建议边切割边进行。长度无需精确，但略长一些效果最佳。如果切割的部件太短，它们将无法保持张力，容易脱落。上面的电子表格图片列出了每一行长度的近似值以及相应的连接方式。我已经高亮显示了几个示例供您参考。作为参考，网格后角的绿色数字0与第一个数字左上角的绿色数字0对齐。网格前部靠近表面的黄色数字7与最后一个数字右下角的绿色数字0对齐。以此类推。
3. 将PMMA条插入镜片部件时，轻轻推入，但不要完全推到底。它应该卡在部件大约一半的位置，用力拉扯时应该略微难以拔出。
4. 从最下面一排开始，也就是最靠近脸的那一排。然后向上/向外依次涂抹。

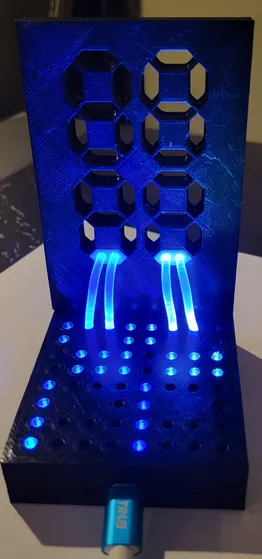

5. 至此，项目完成，你可以享受成果。

视频直达链接：https://youtu.be/2n5Elx5SJpc?si=a6ui2KCcRRG--YaS
