费斯托FESTOOL工具箱495024内衬盒

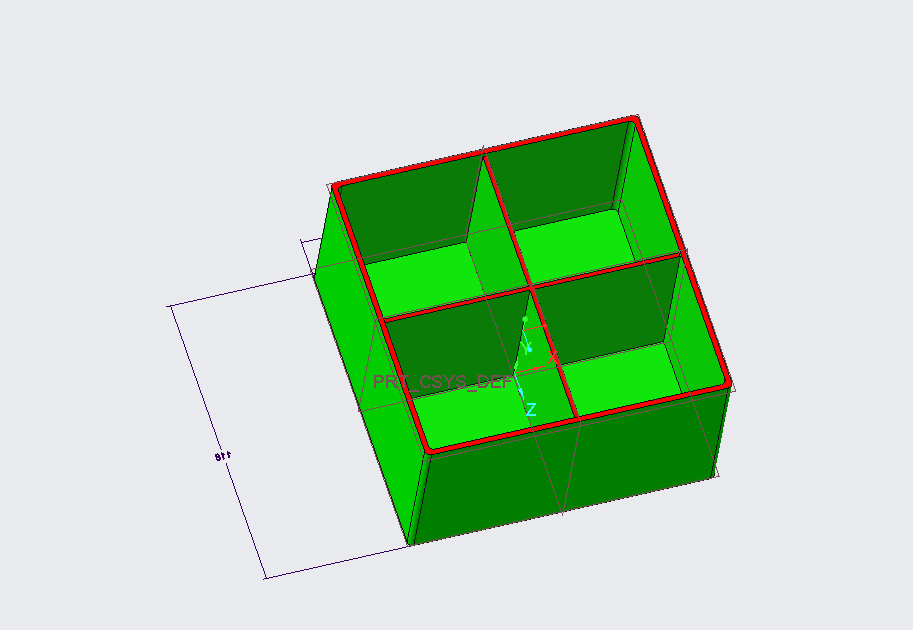

1. 先展示最终建模图纸效果。

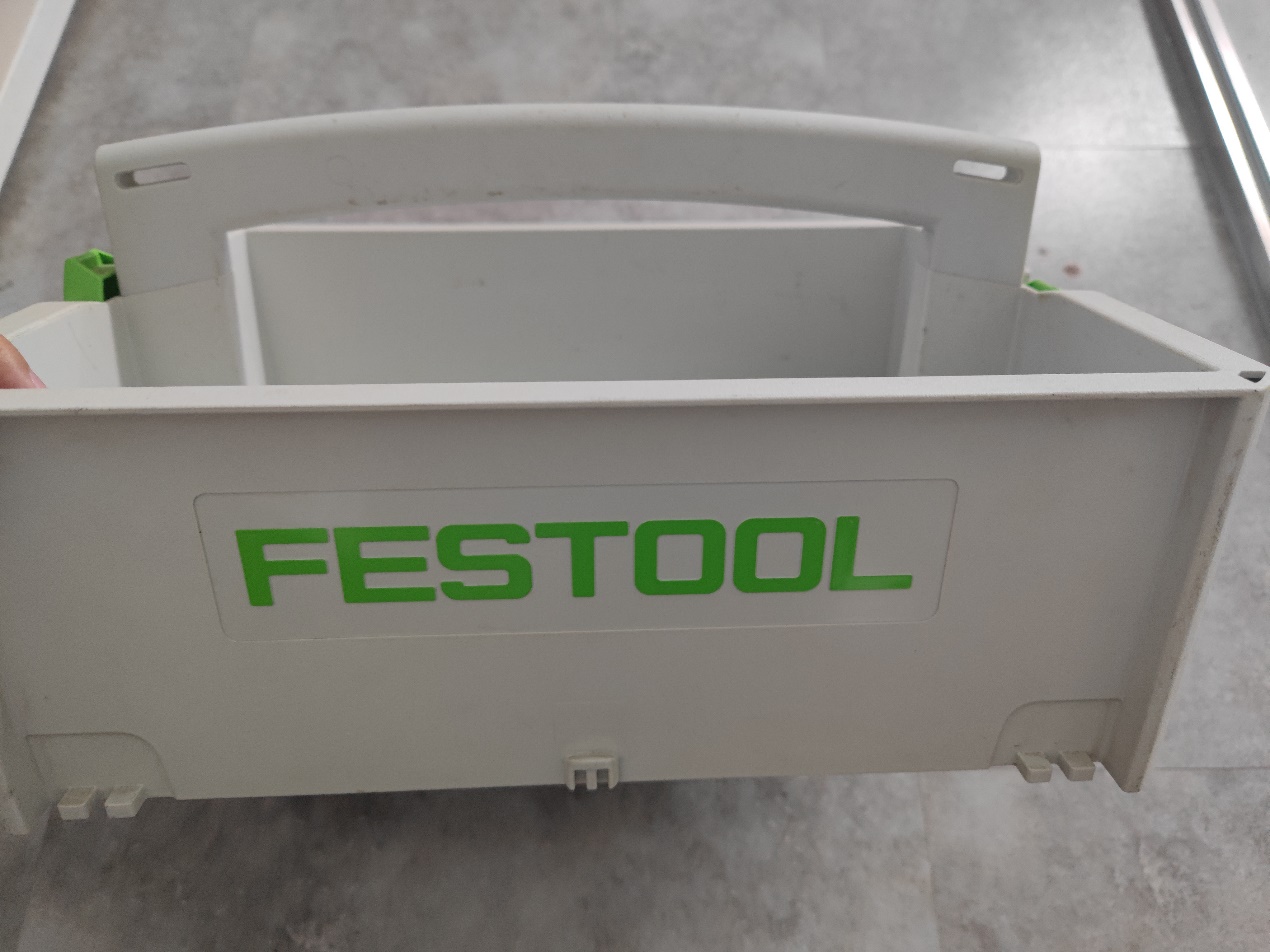

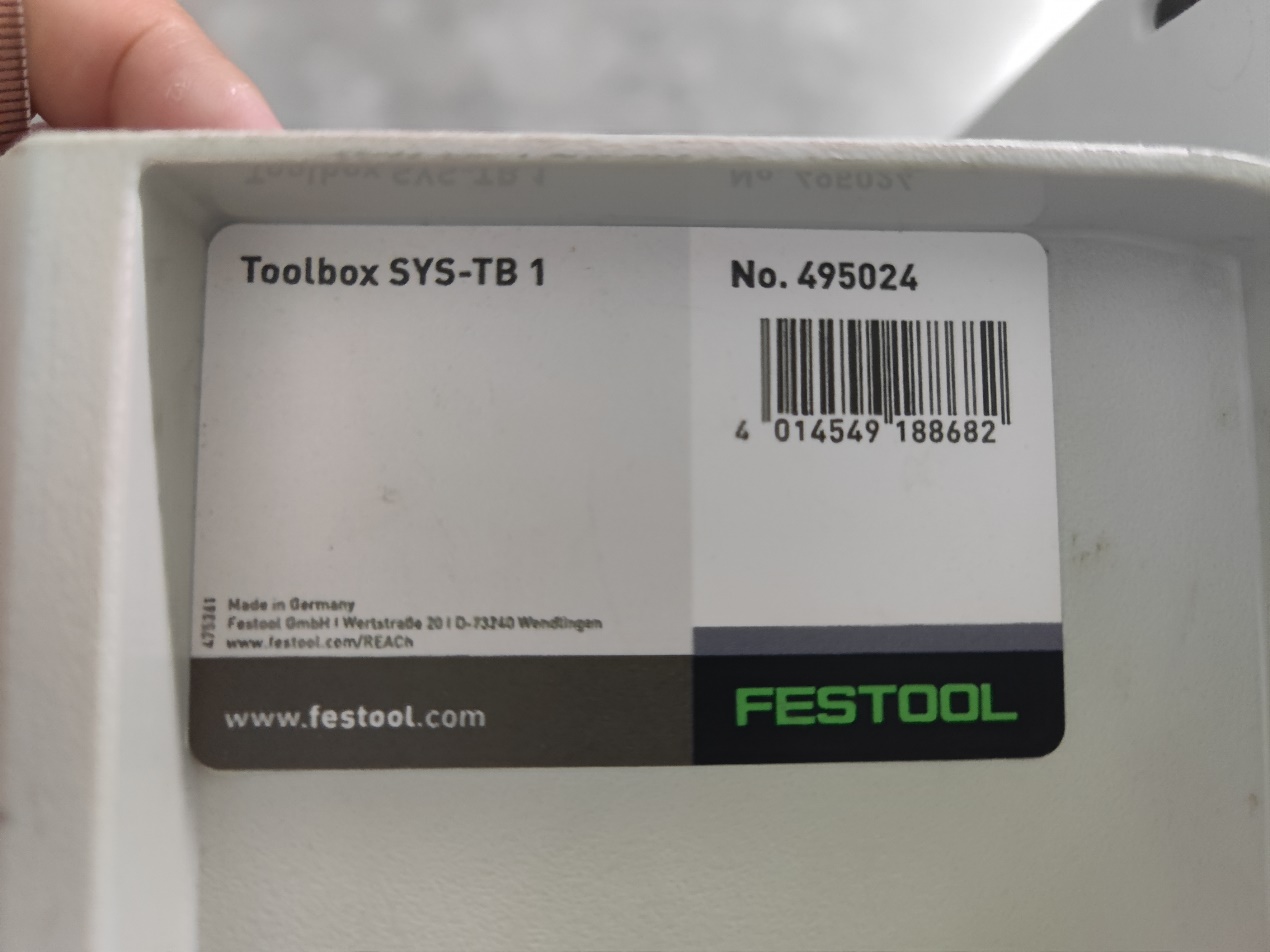

2. 本次建模将以大步骤模块化的形式展示。测量实物为费斯托工具箱SYS-TB。

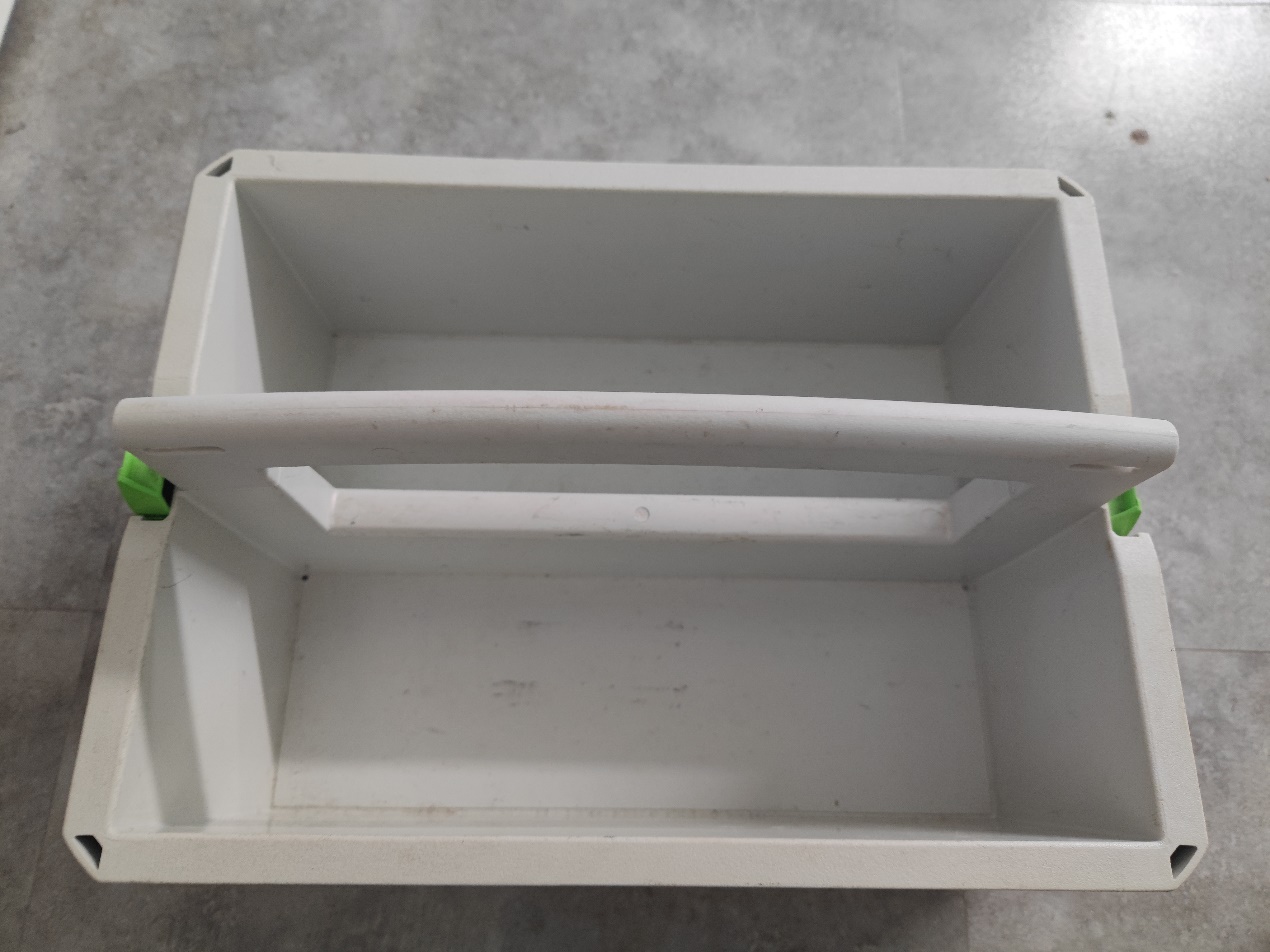

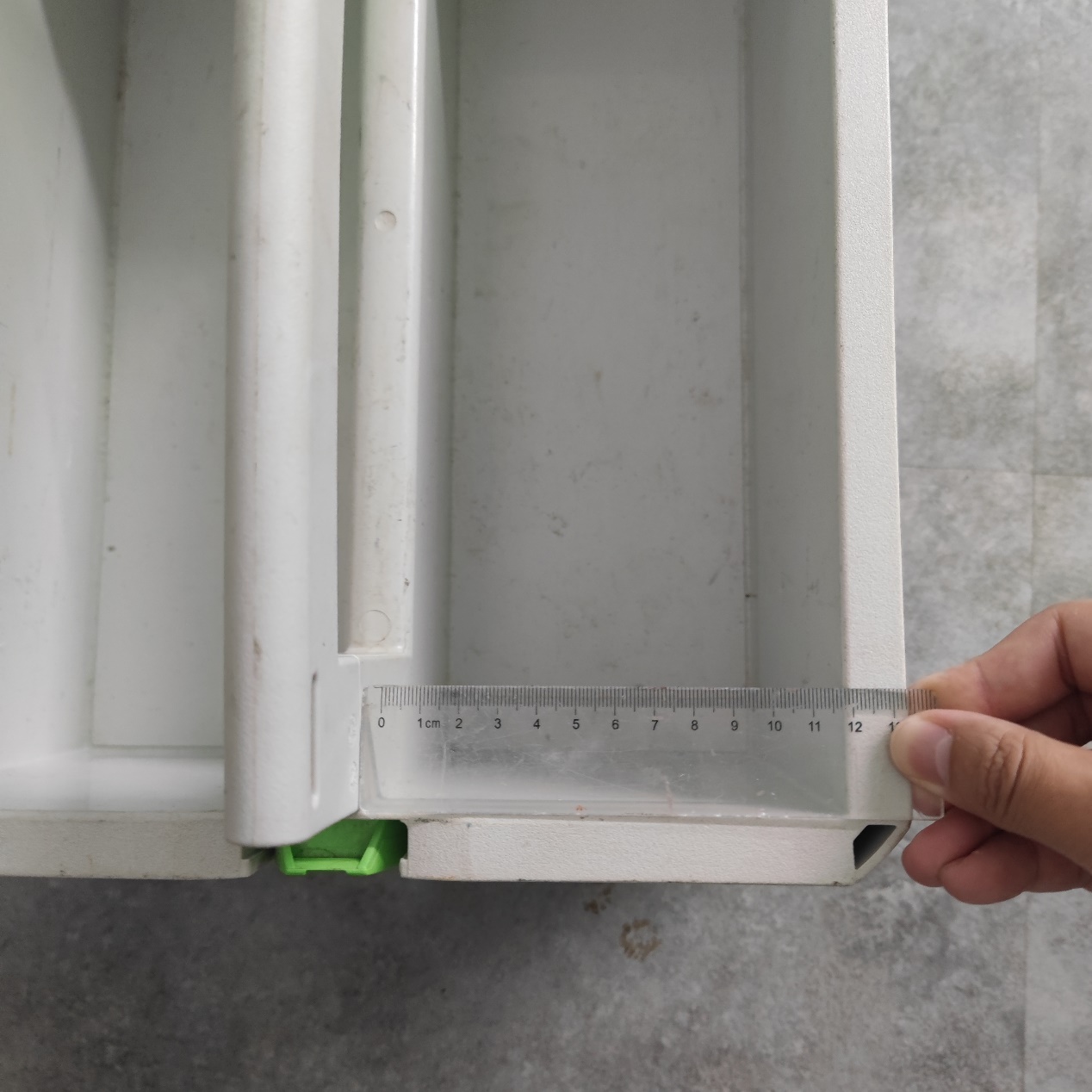

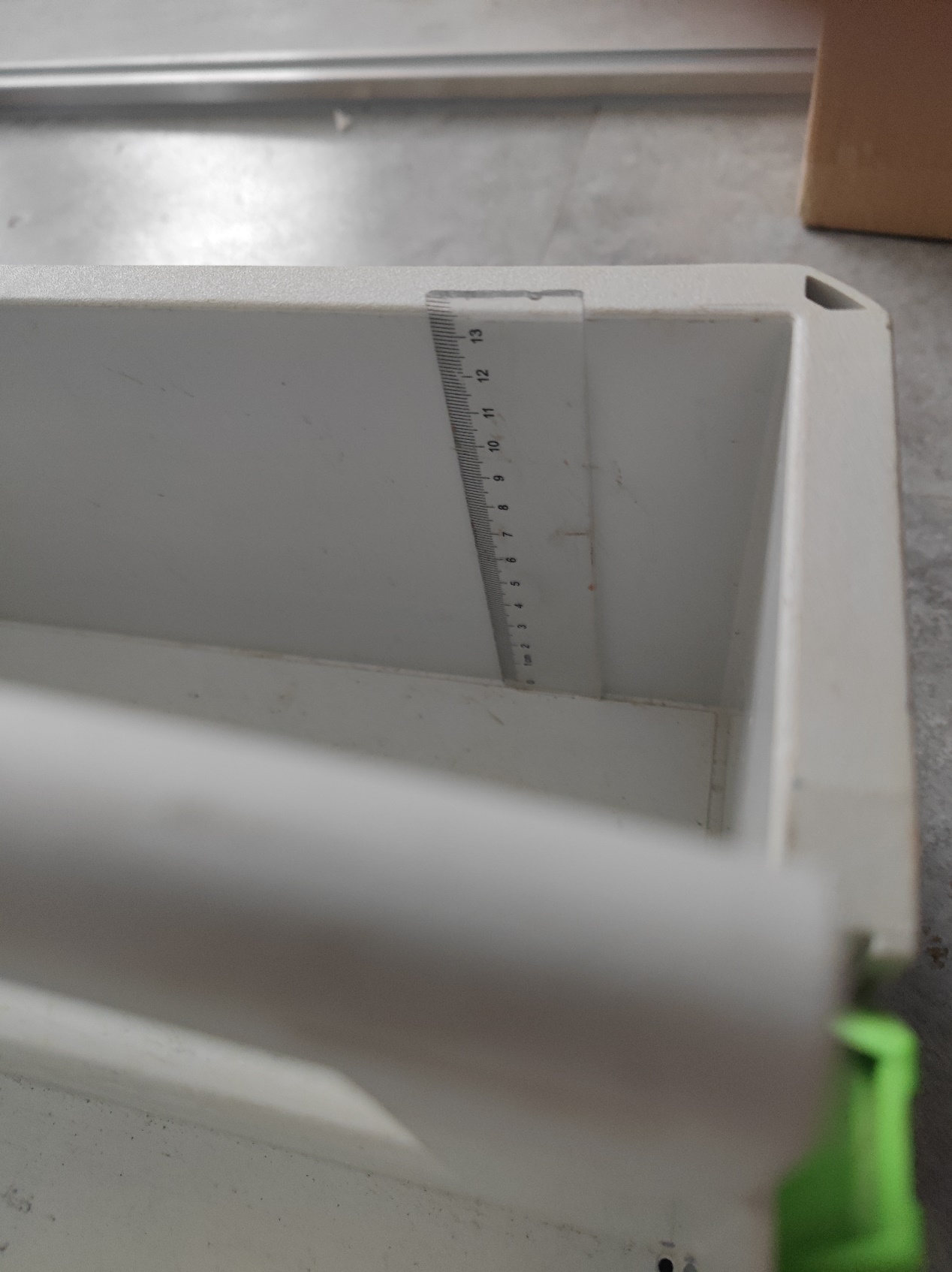

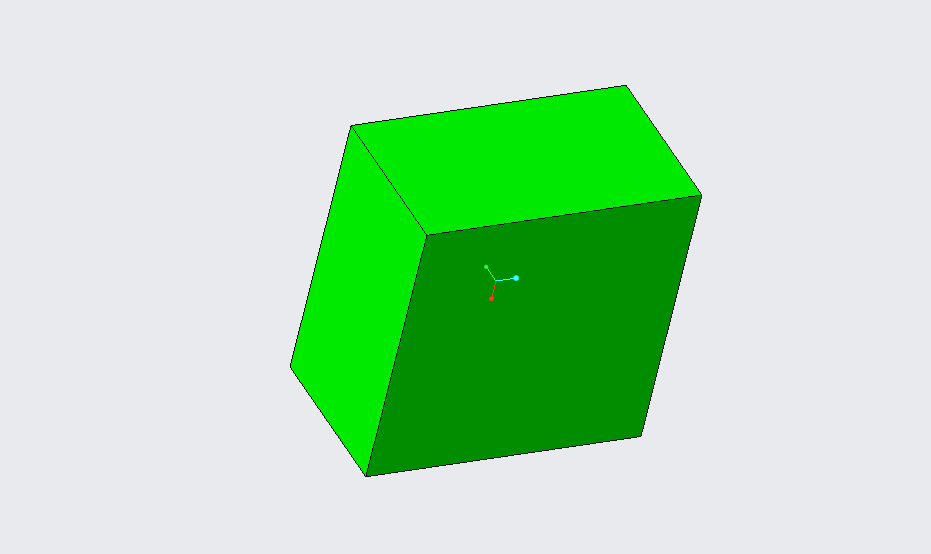

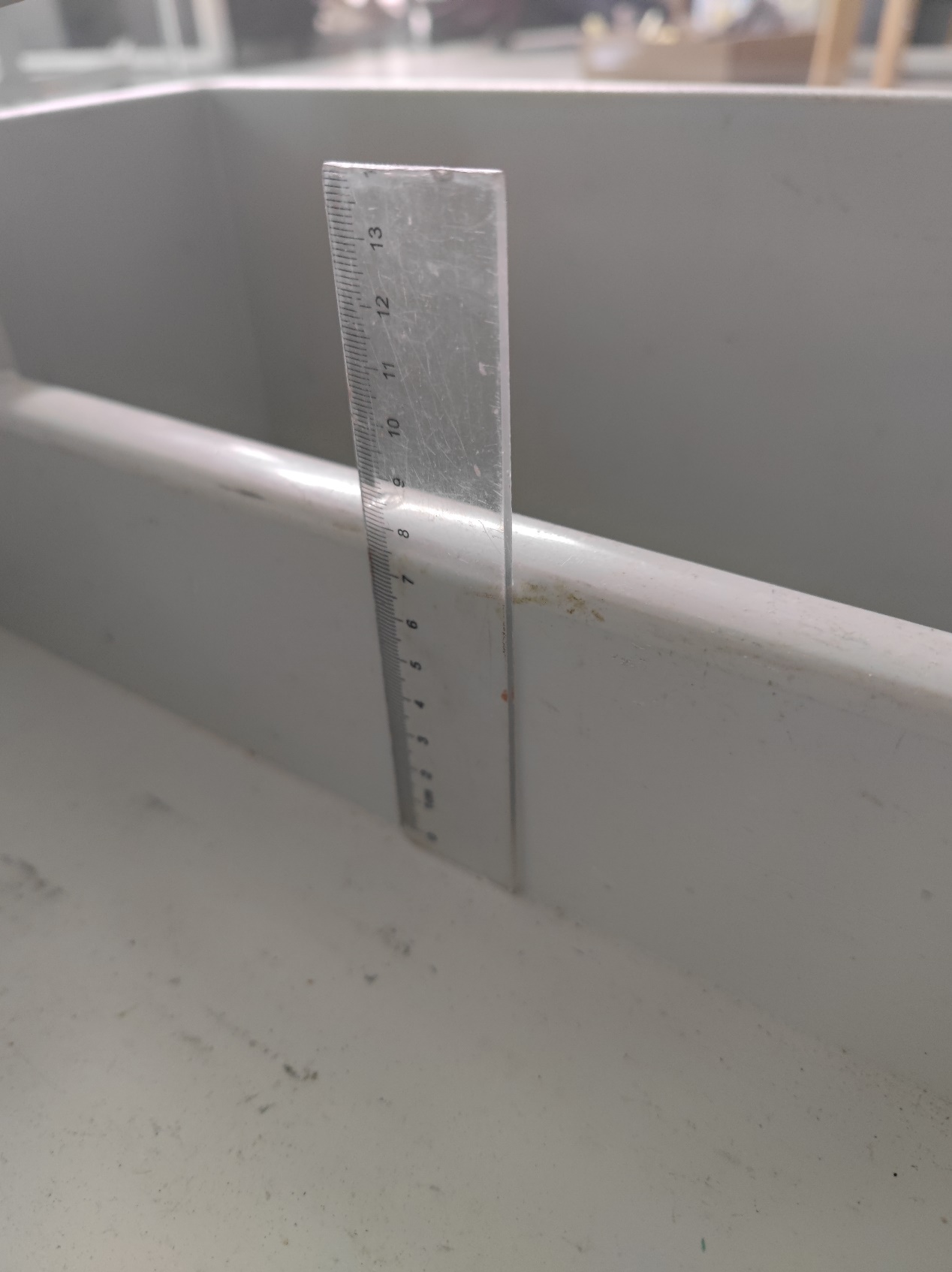

测量工具箱内部尺寸，记录好数据。

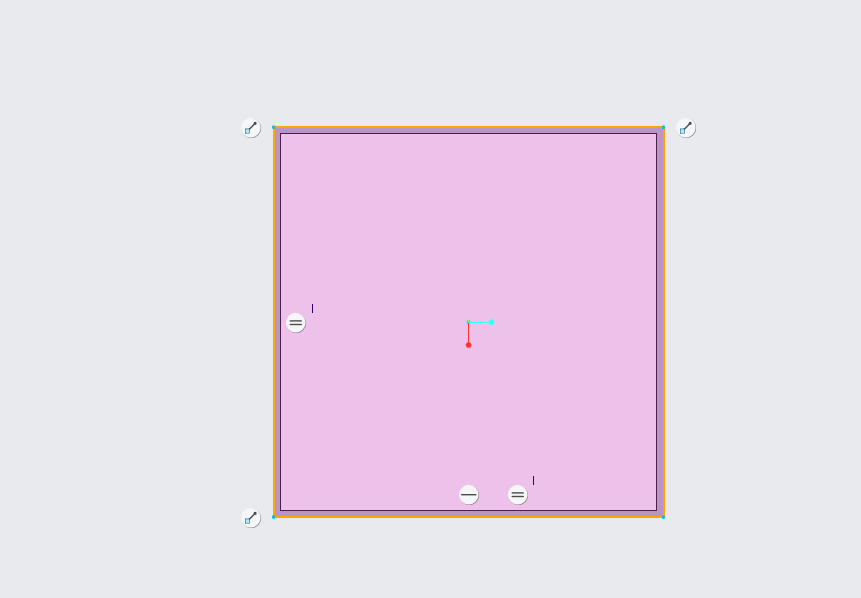

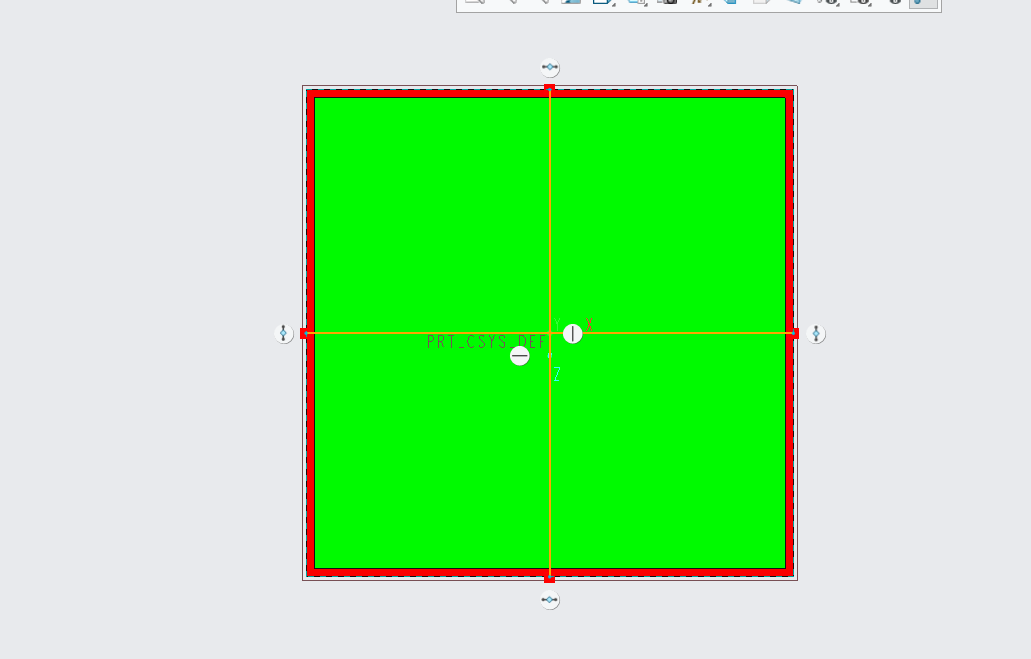

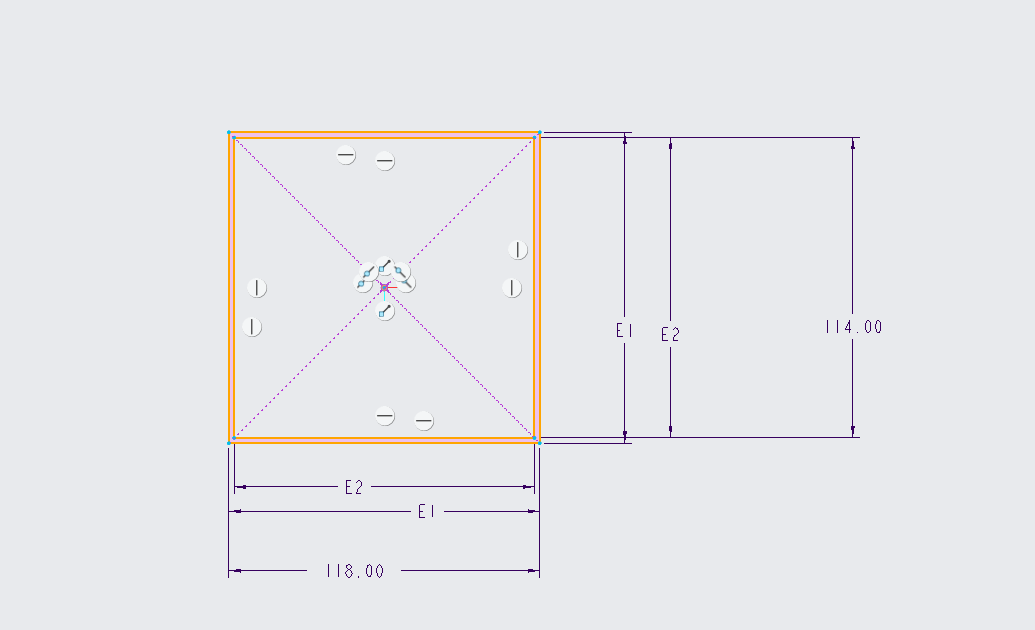

1. 草绘边缘线条。根据注意根据实际测量尺寸。

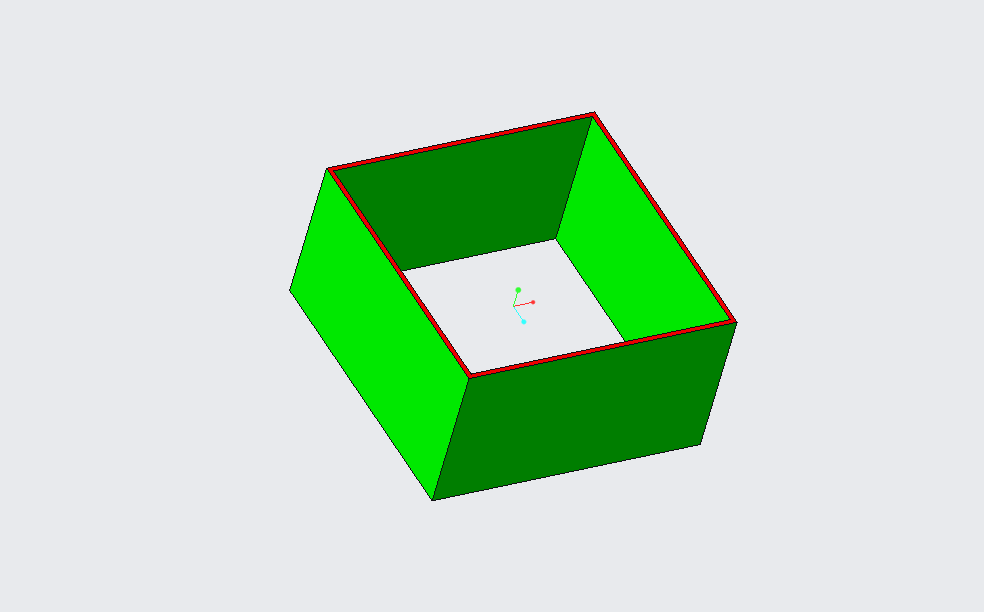

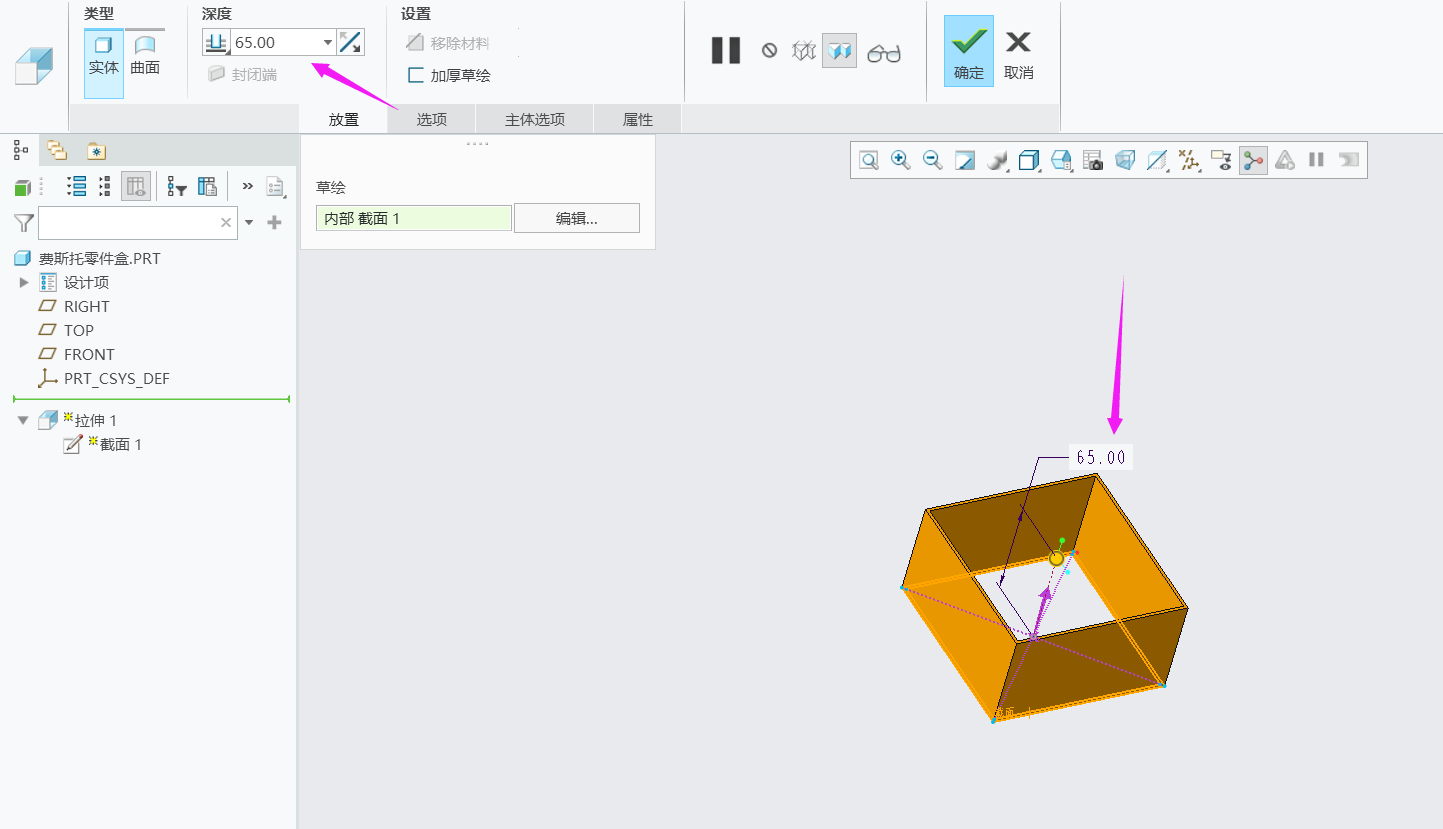

2. 拉伸高度为65mm，注意是实体。

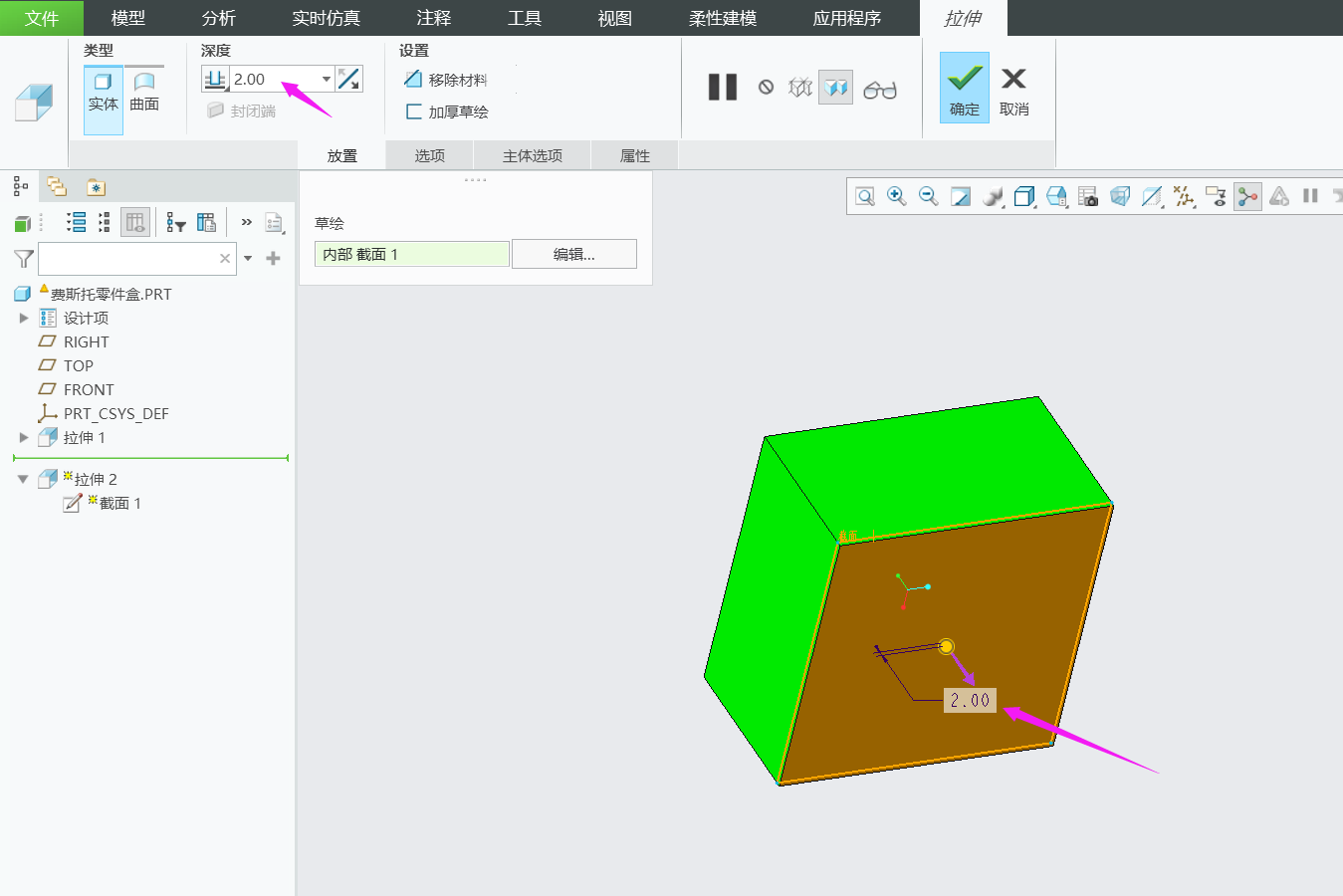

拉伸。封底即可，厚度为2mm

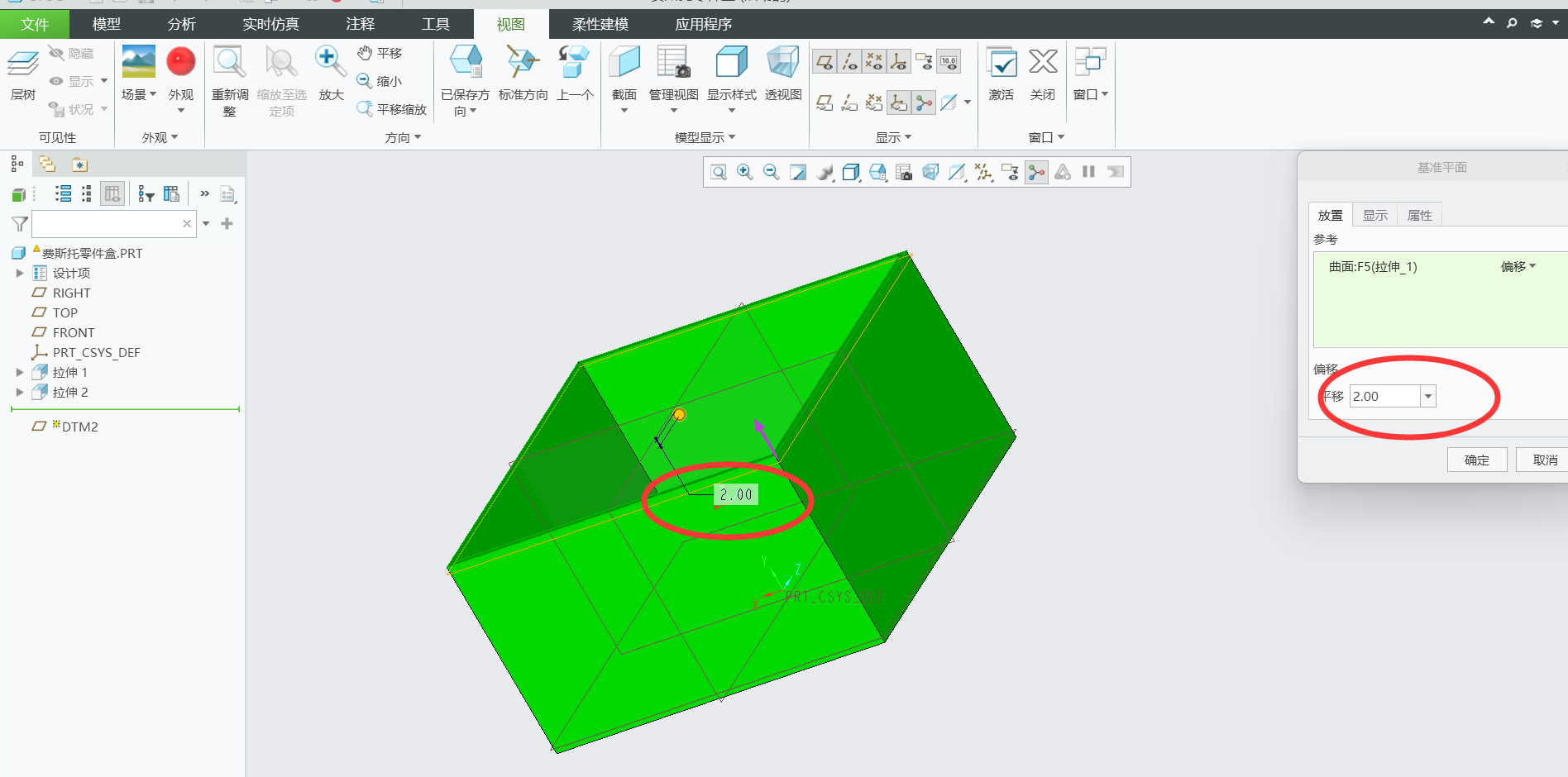

1. 新建平面。将顶面降低2mm制作成新平面。

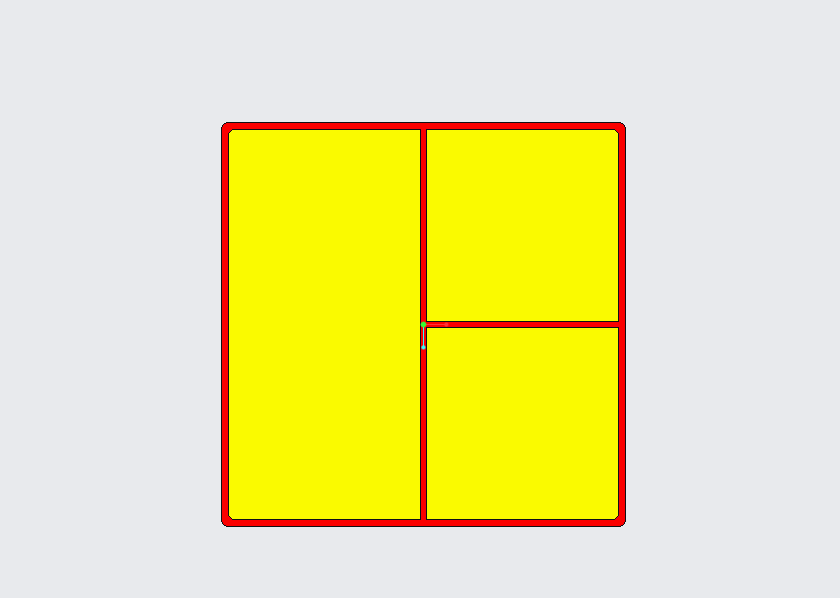

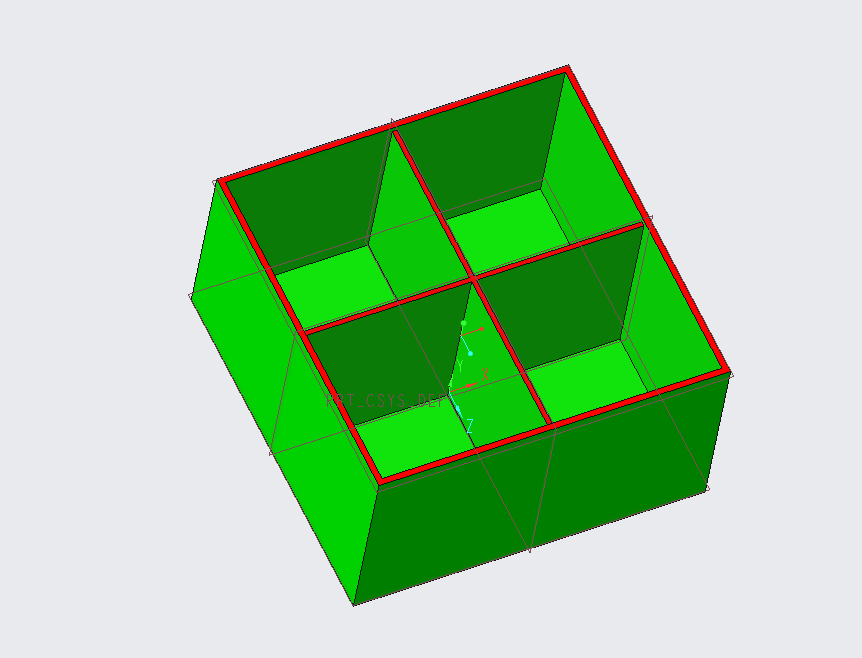

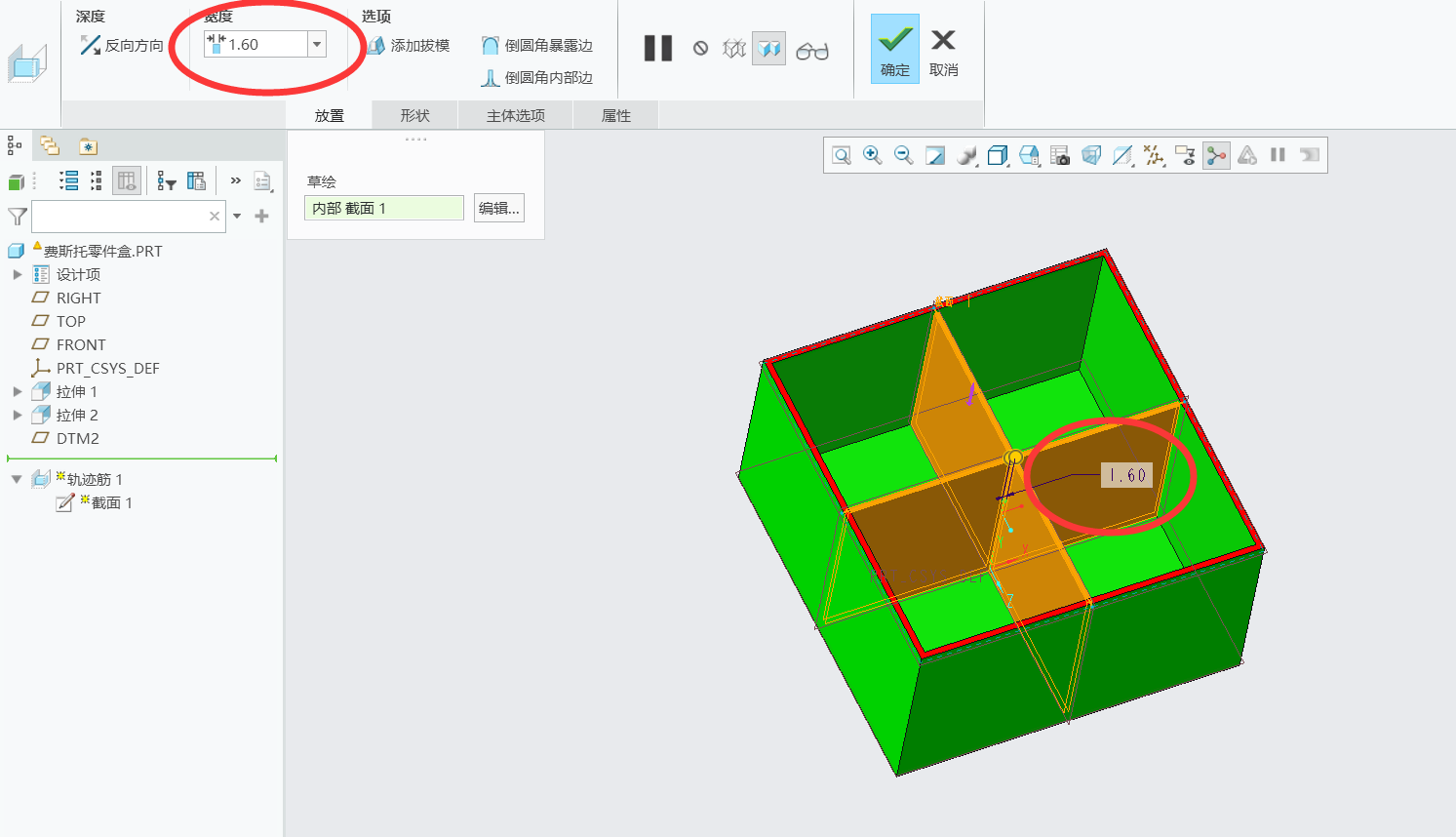

2. 利用“筋”命令制作分格。草绘4分格线段即可。筋厚度为1.6mm

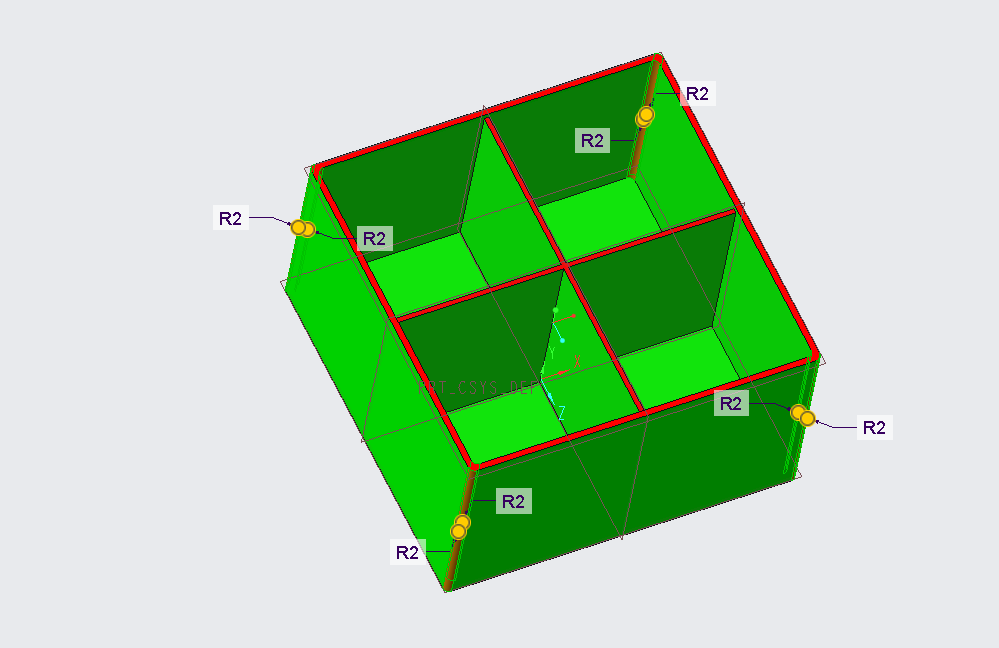

四周倒圆角，防止划手。

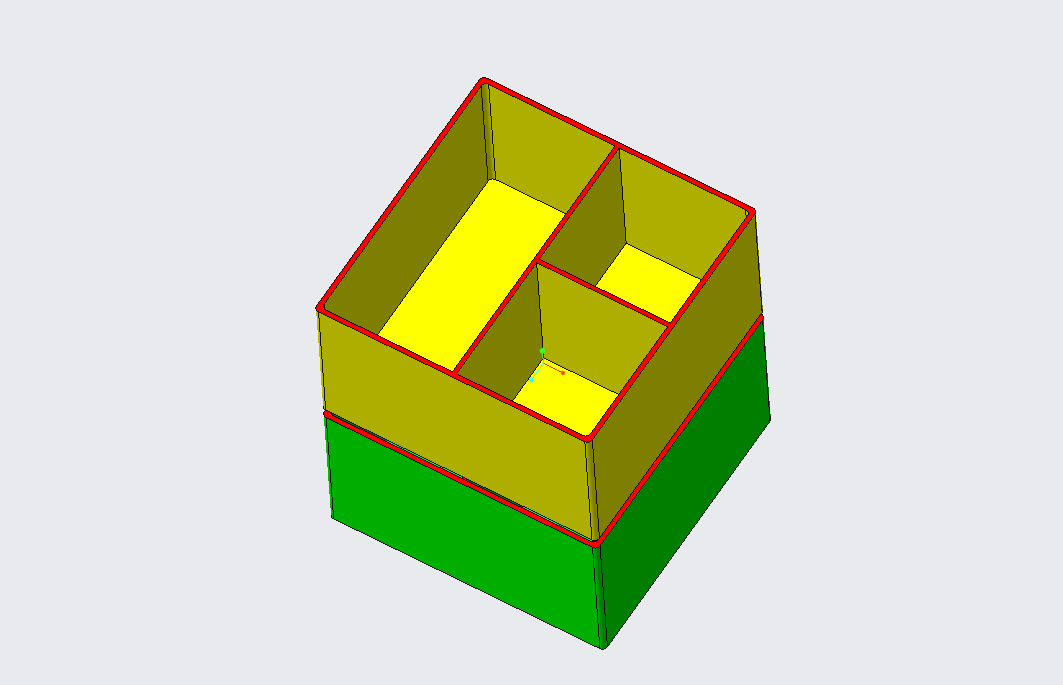

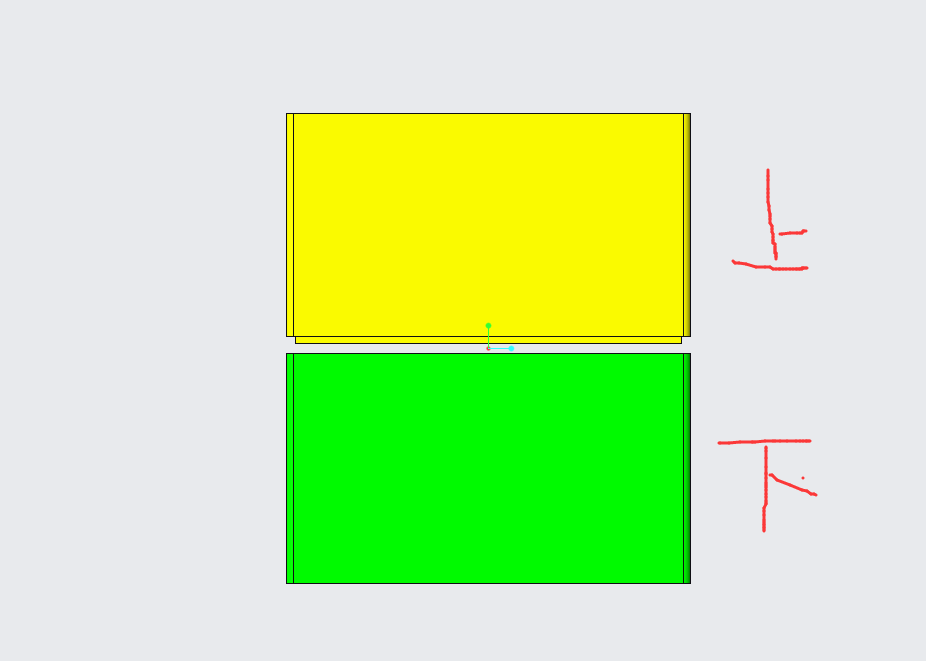

利用以上相同命令制作上层零件盒，为3分格。

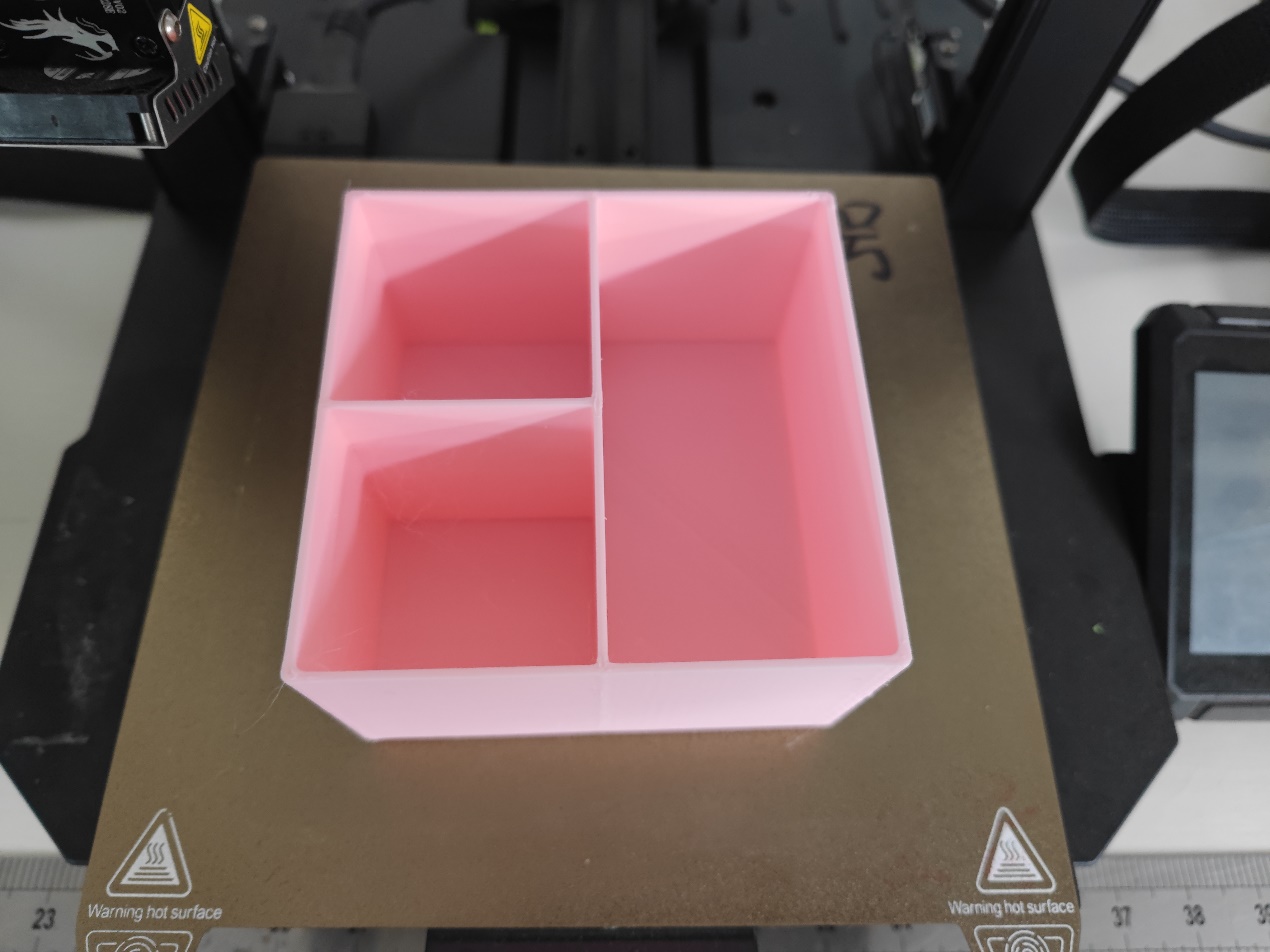

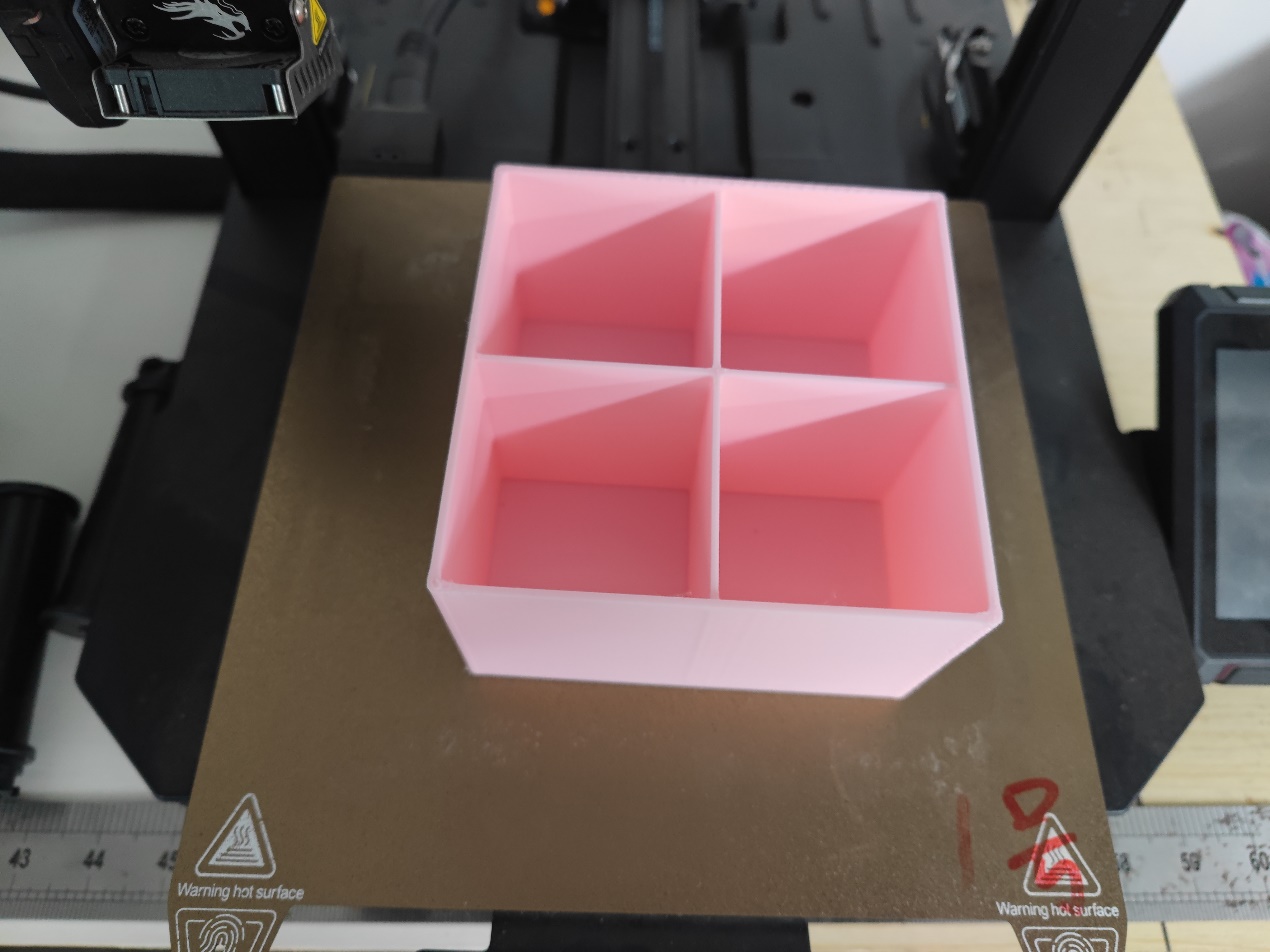

打印参数

1. 填充100%
2. 层高0.26
3. 材质pla

注意3D打印件的配合必须根据机器精度选择合适的误差，否并且需要留出配合间隙。避免偏大无法放入工具箱。

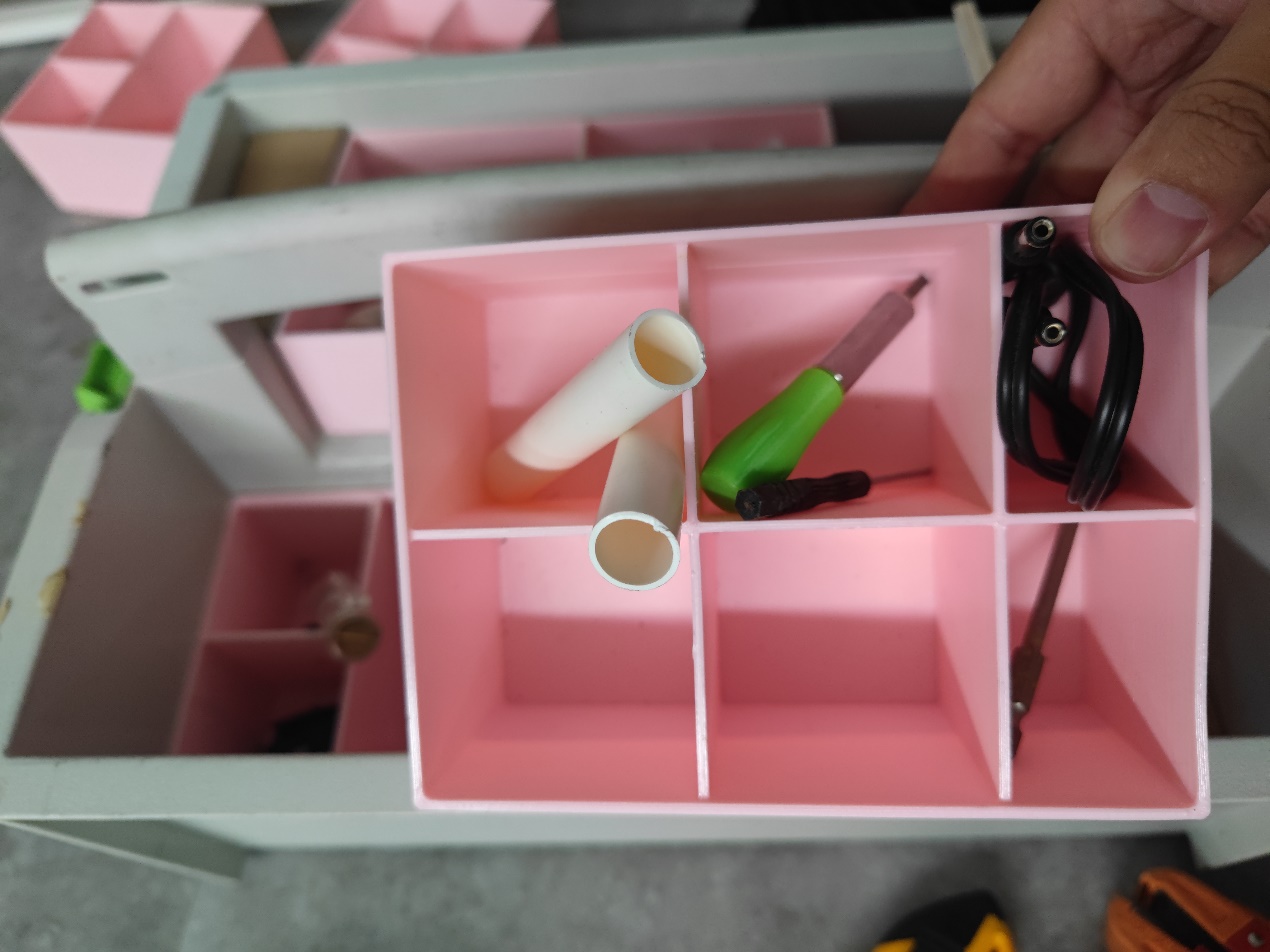

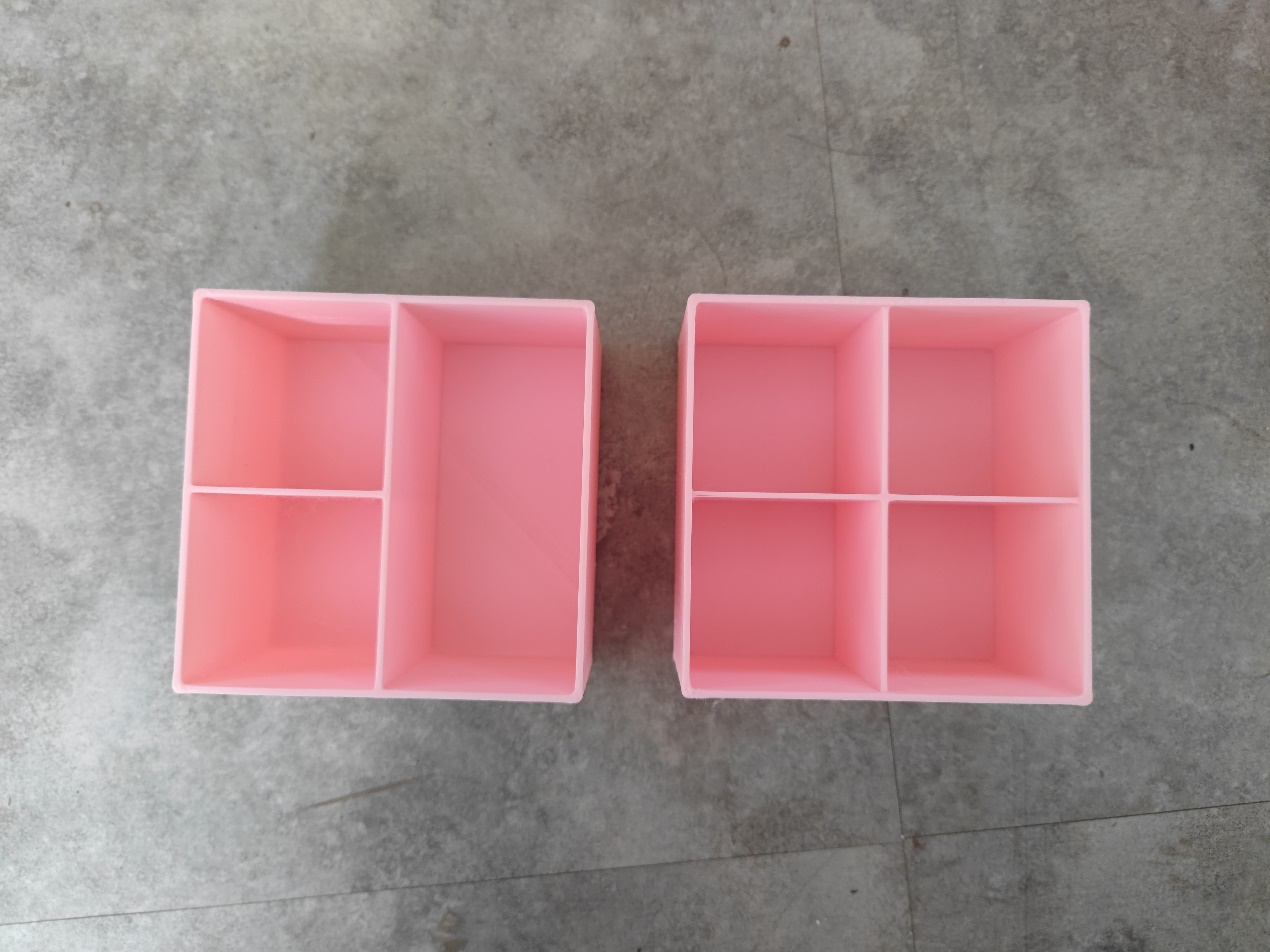

装配完成后，一个充分利用工具箱内部空间的零件盒就制作完成了。

如果你也有同样的需求，可以直接下载文件使用或者自己动手建模。
