自制1比4六角批头把手

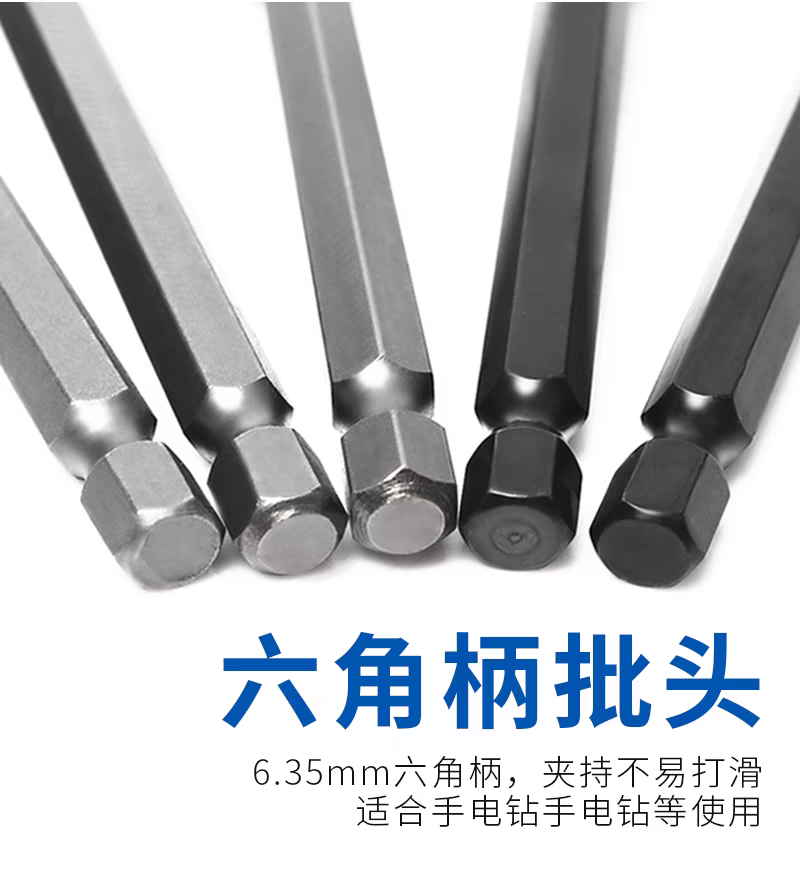

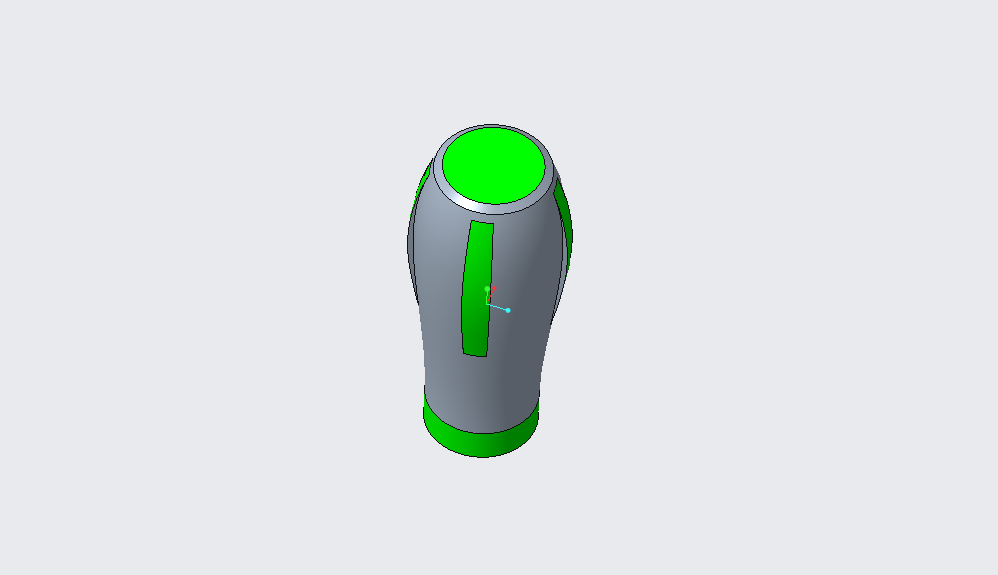

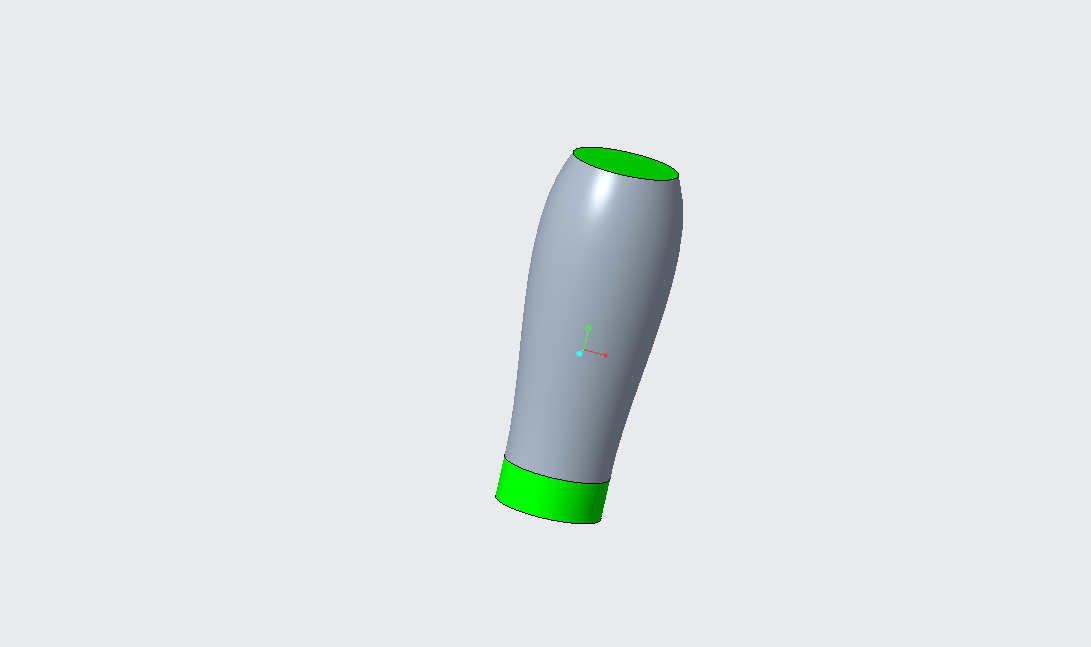

1)先展示最终建模图纸效果。

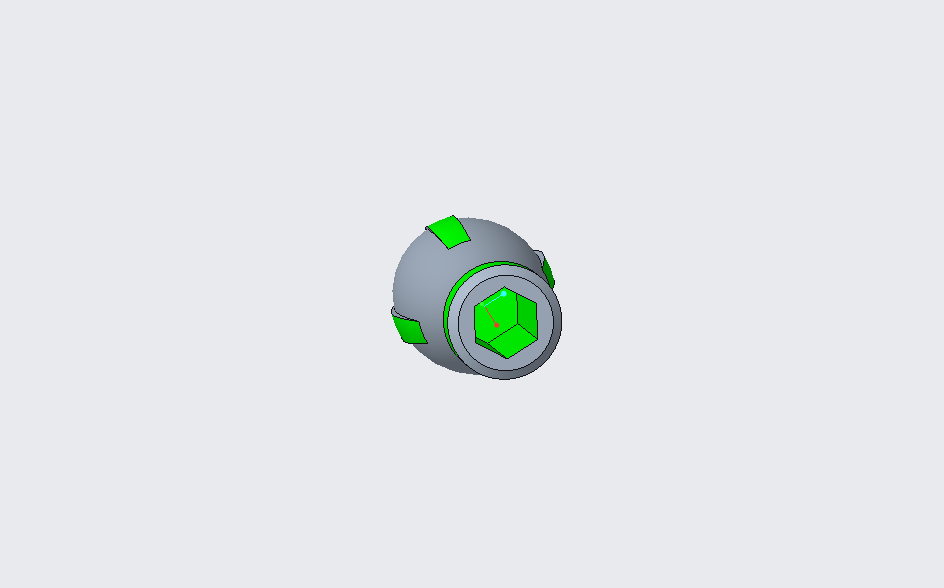

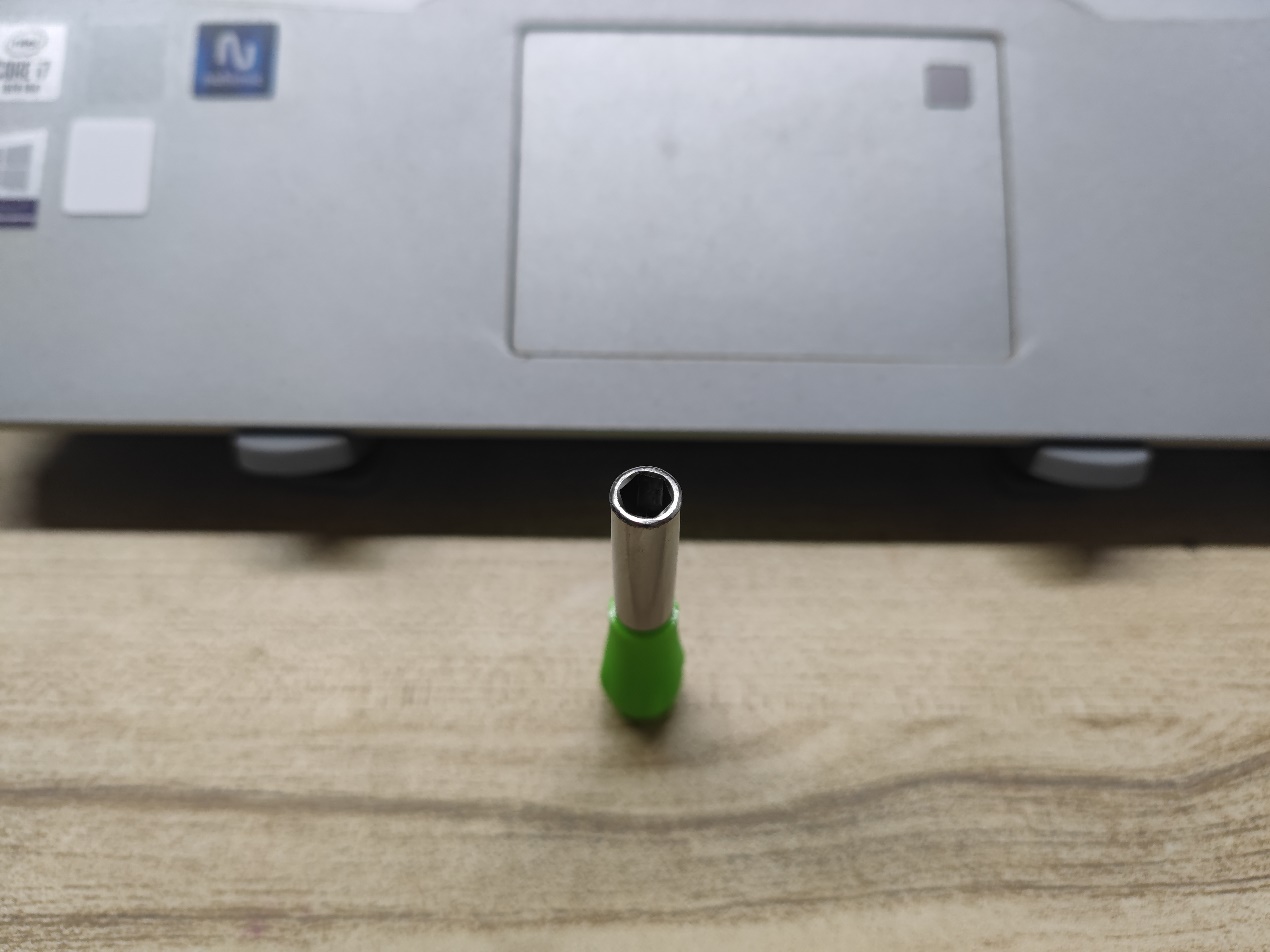

2)本次建模将以大步骤模块化的形式展示。测量实物是1/4批头延

长杆的六角对边距离6.345mm

1)根据手中的现有1/4延长杆实物，测量其对边距离，单位毫米

2)注意，在测量时，应该考虑打印机误差，因此根据个人经验留出

打印误差即可。把手做的是内径，因此正常为+0.15mm

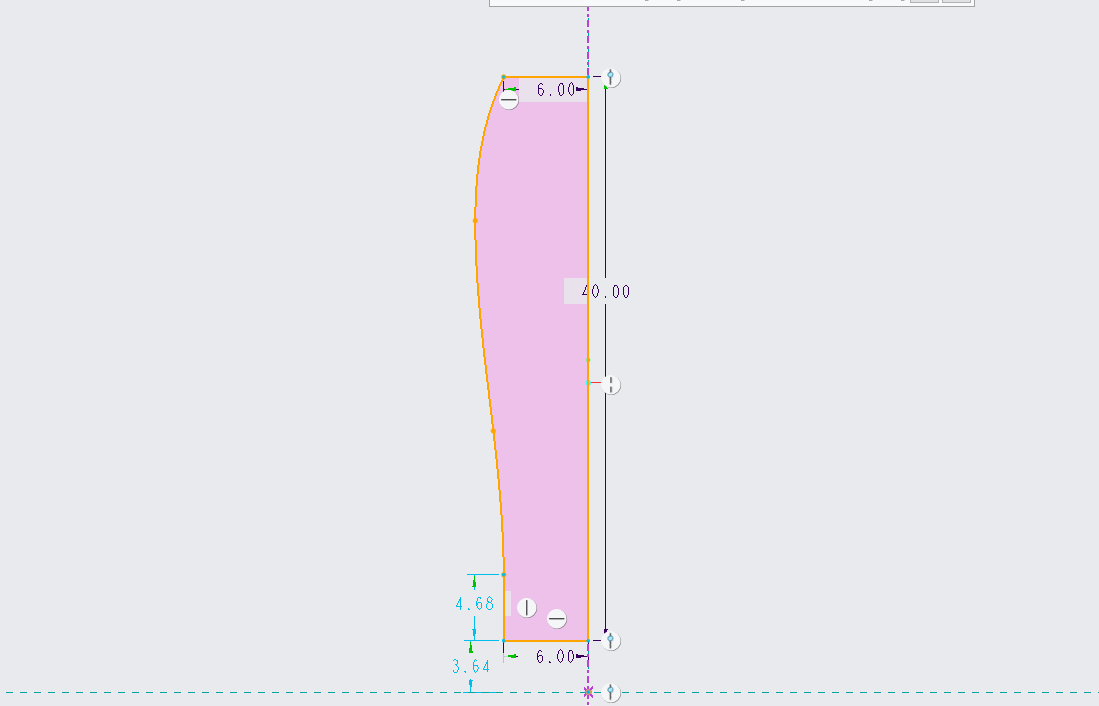

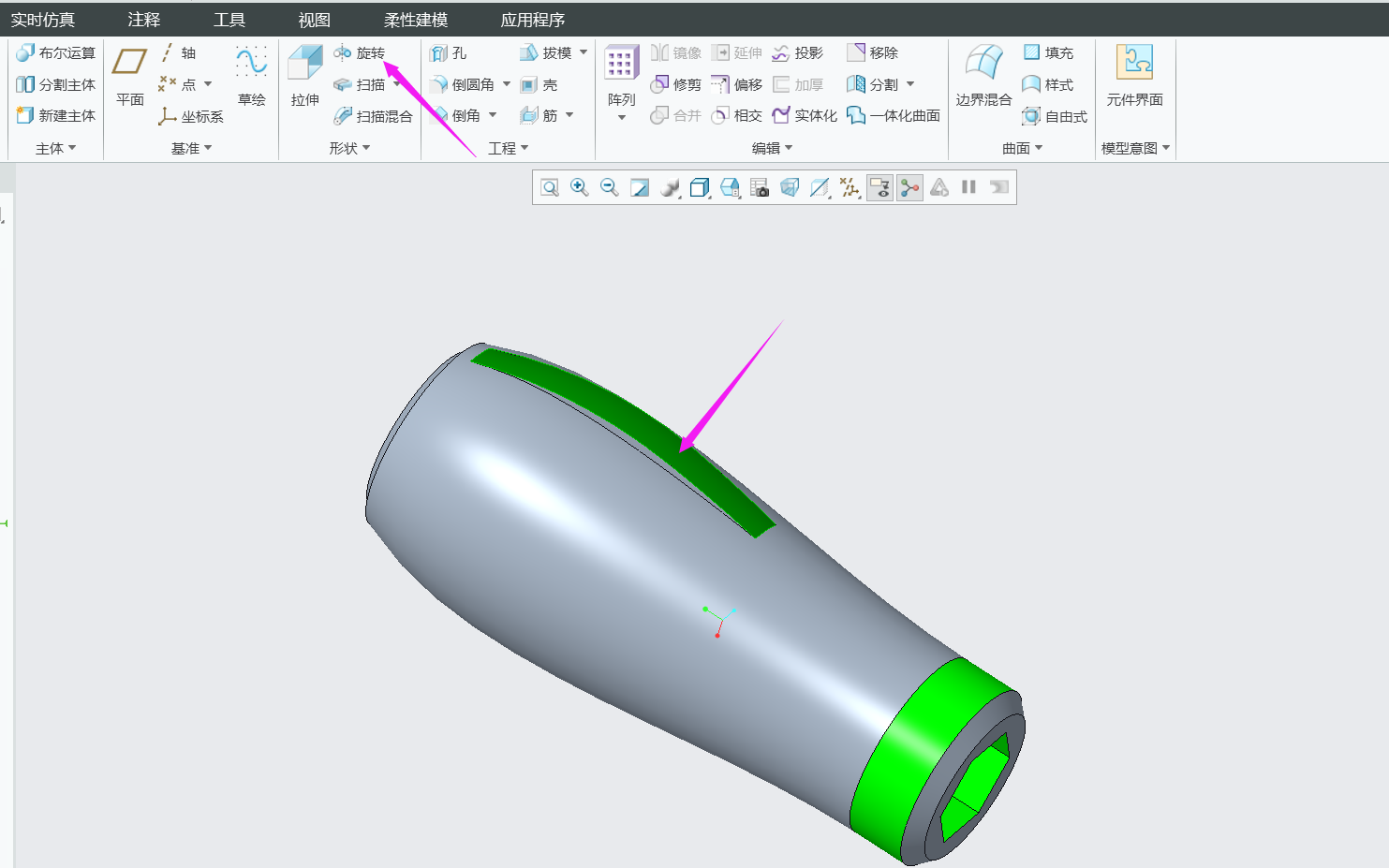

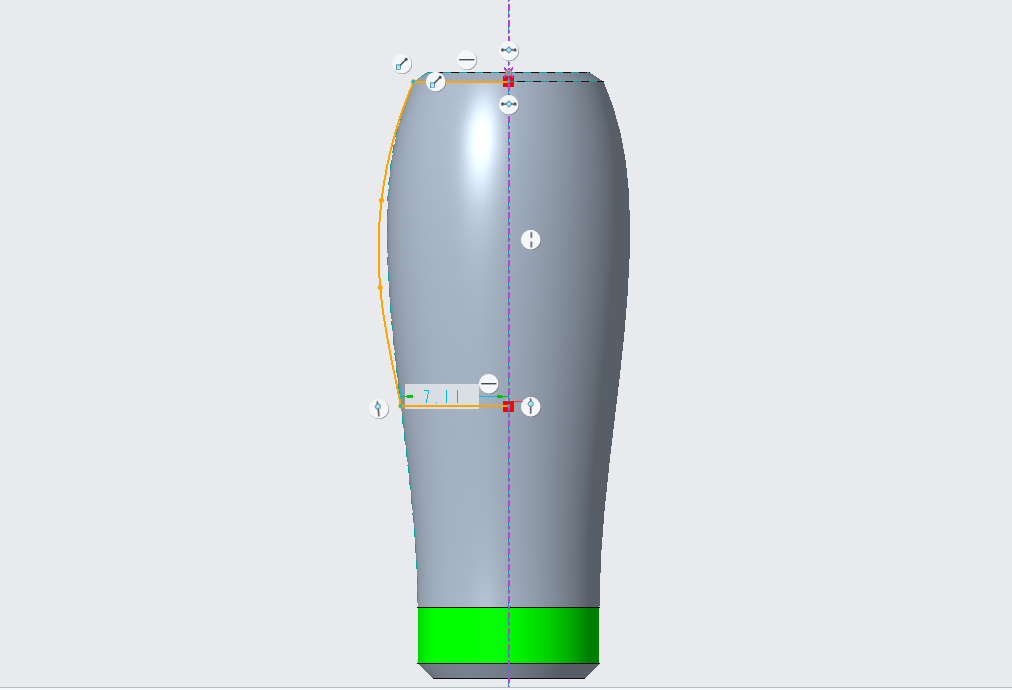

1)草绘旋转线条。根据实物，是圆柱形外观，因此草绘出边缘线条

即可，注意根据实际测量尺寸。

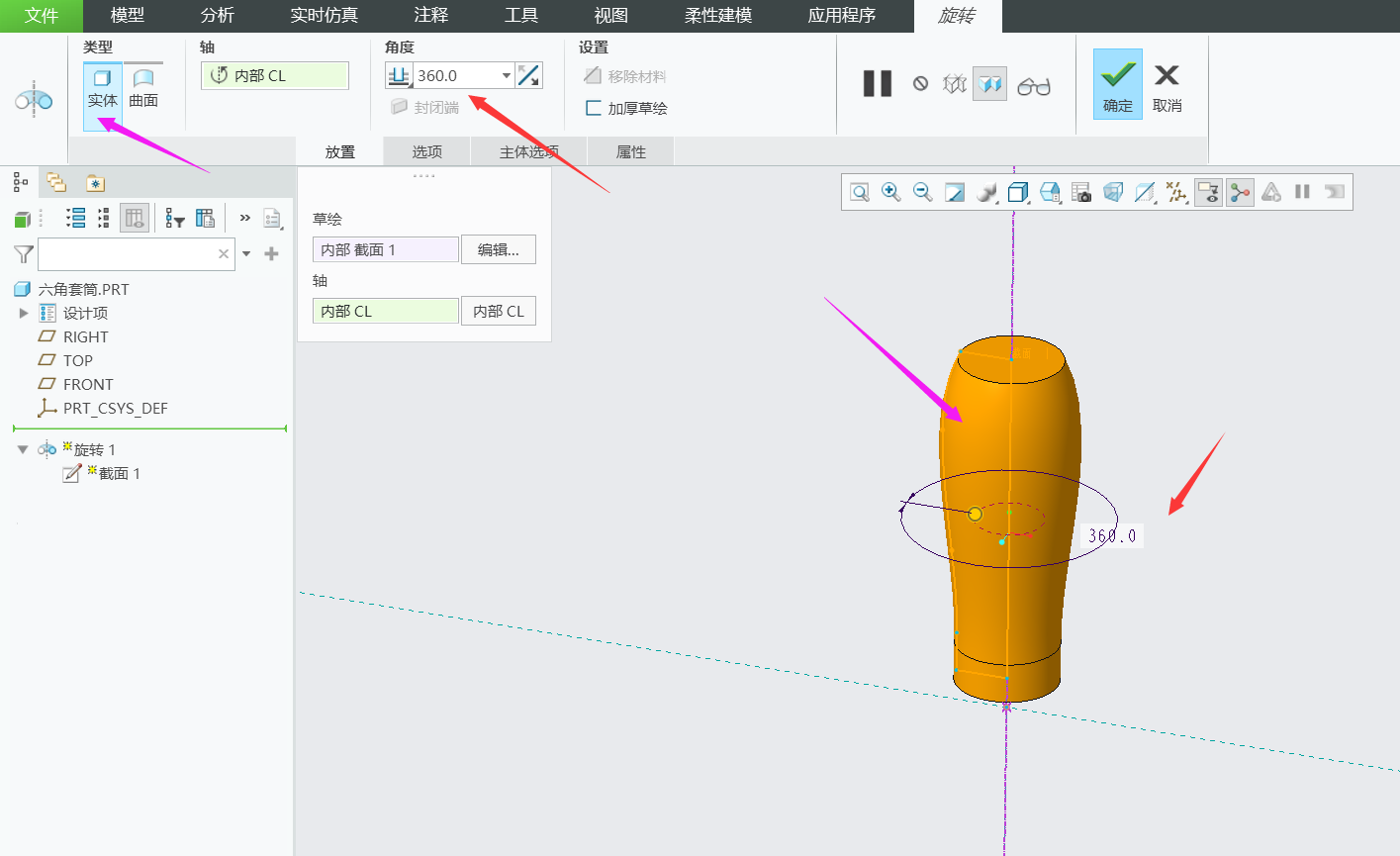

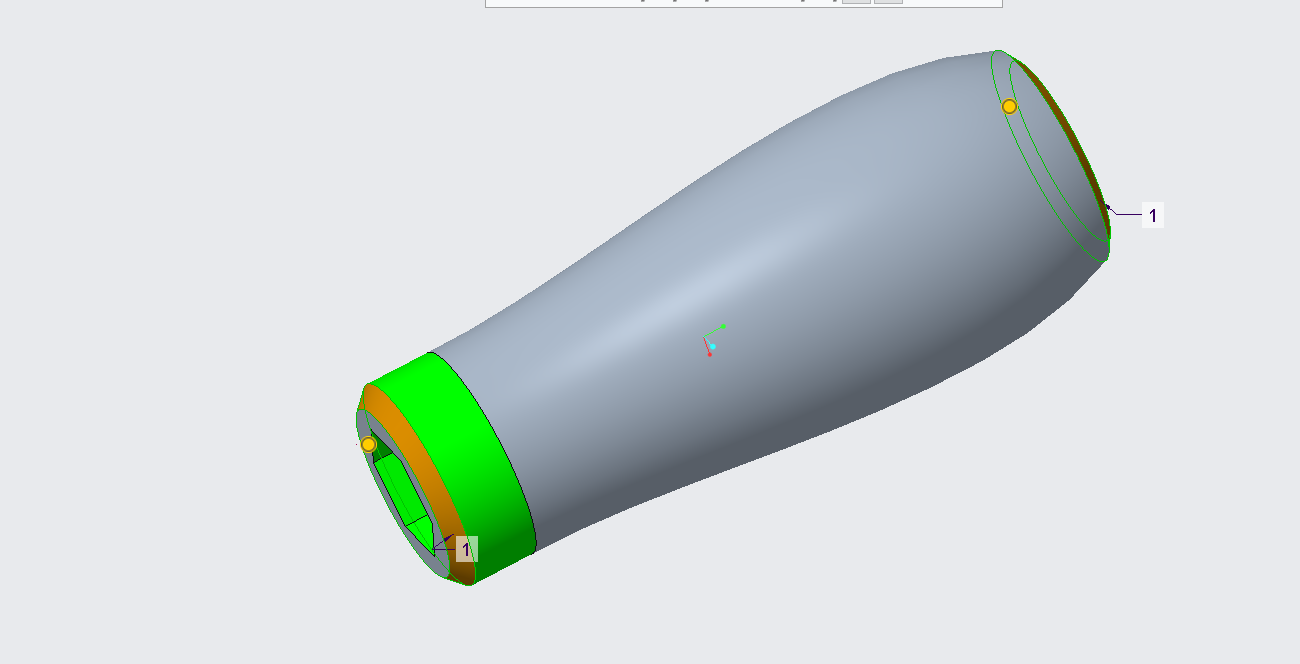

2)旋转草绘。旋转360度，且为实体。

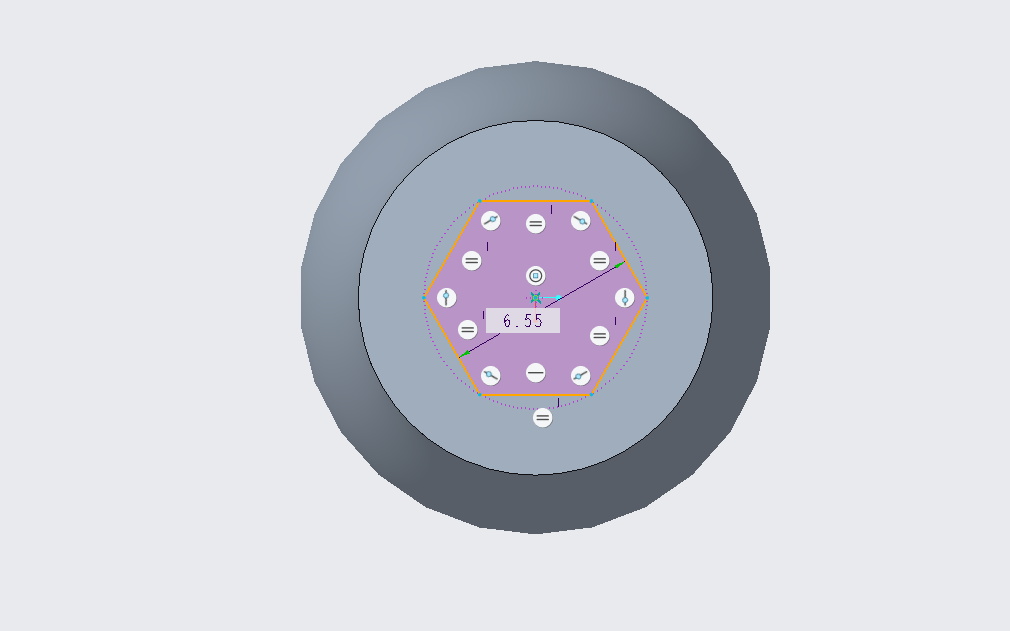

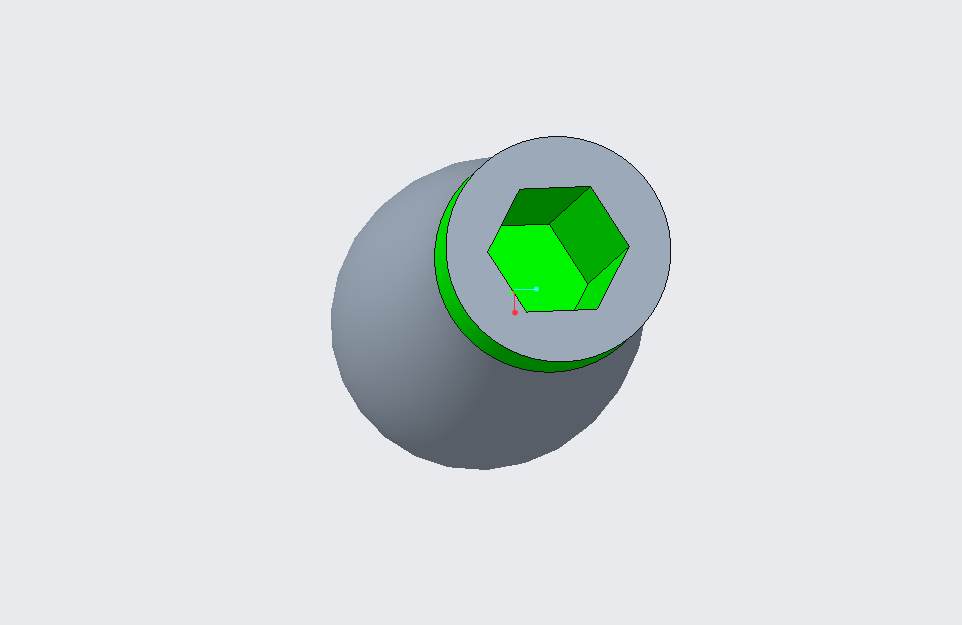

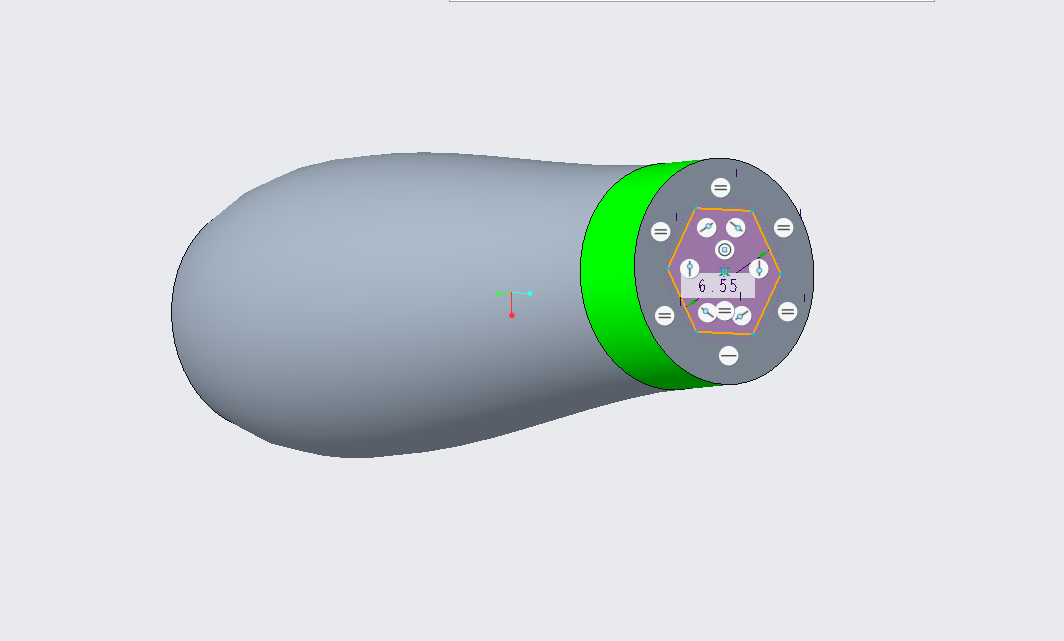

1)草绘。选择把手底面，拉伸形状为六边形。对边距离为6.545mm

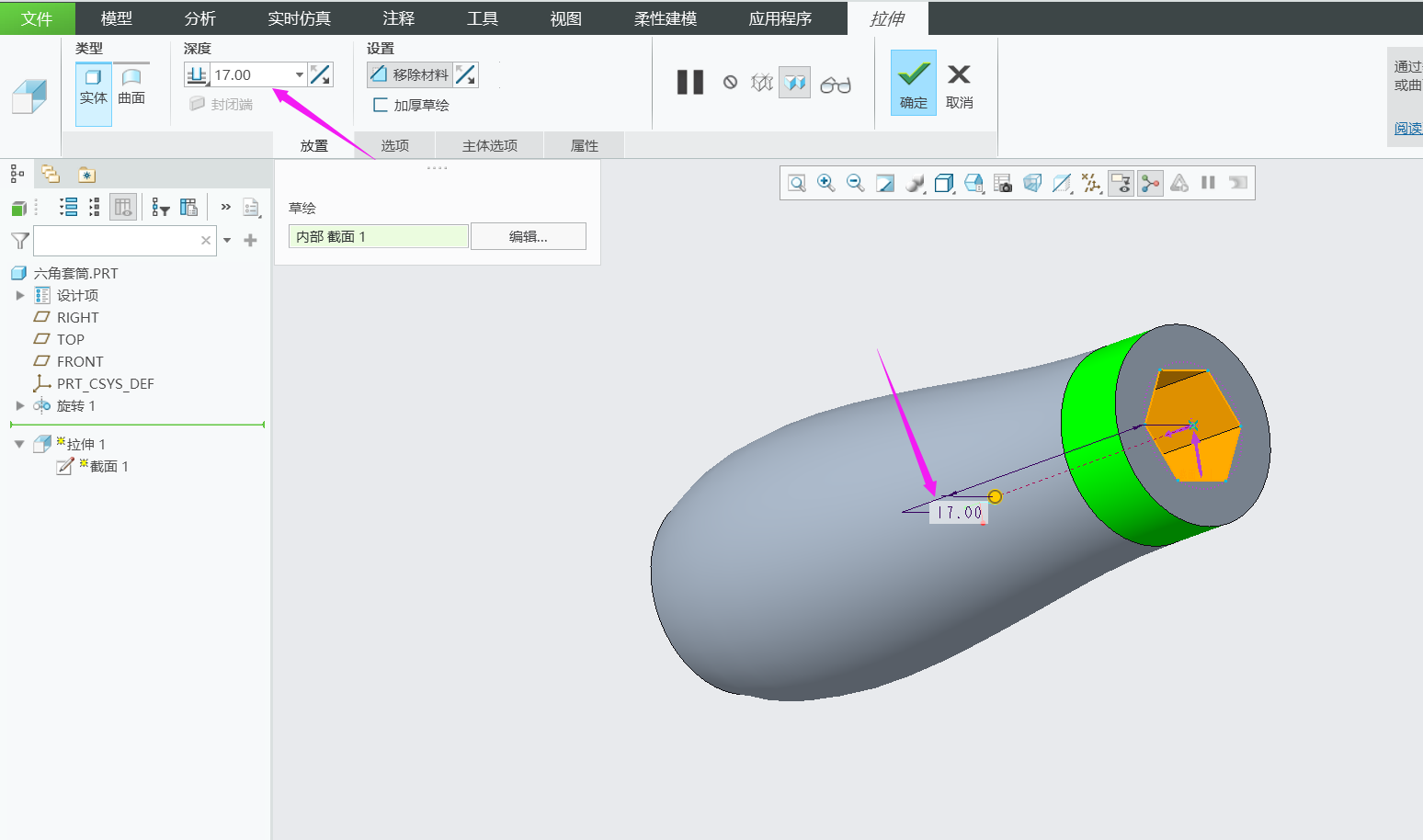

2)拉伸。切除的深度为17mm。（根据实物测量情况预留即可）

倒角为C1，如上图所示。

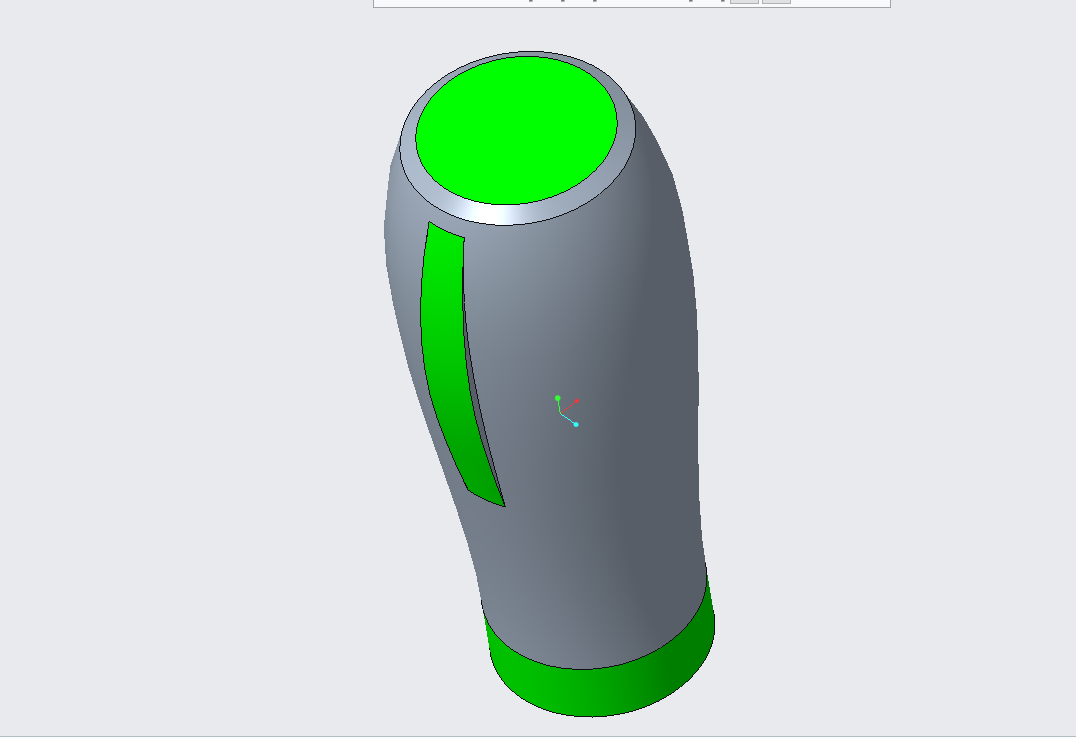

1)草绘一条中心线。目的是作为旋转的中心轴。

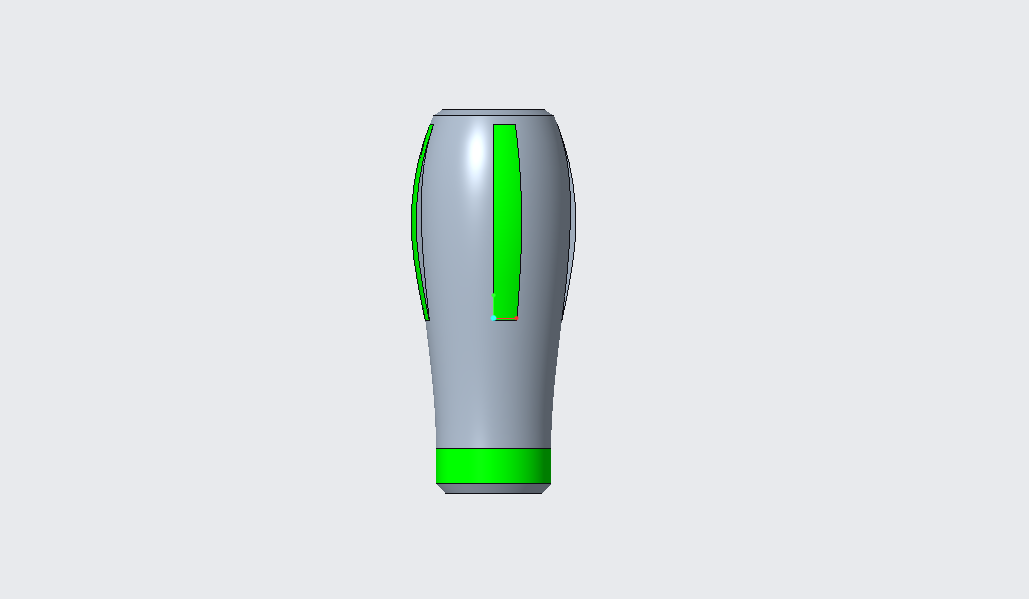

2)草绘轮廓。轮廓可自由发挥。

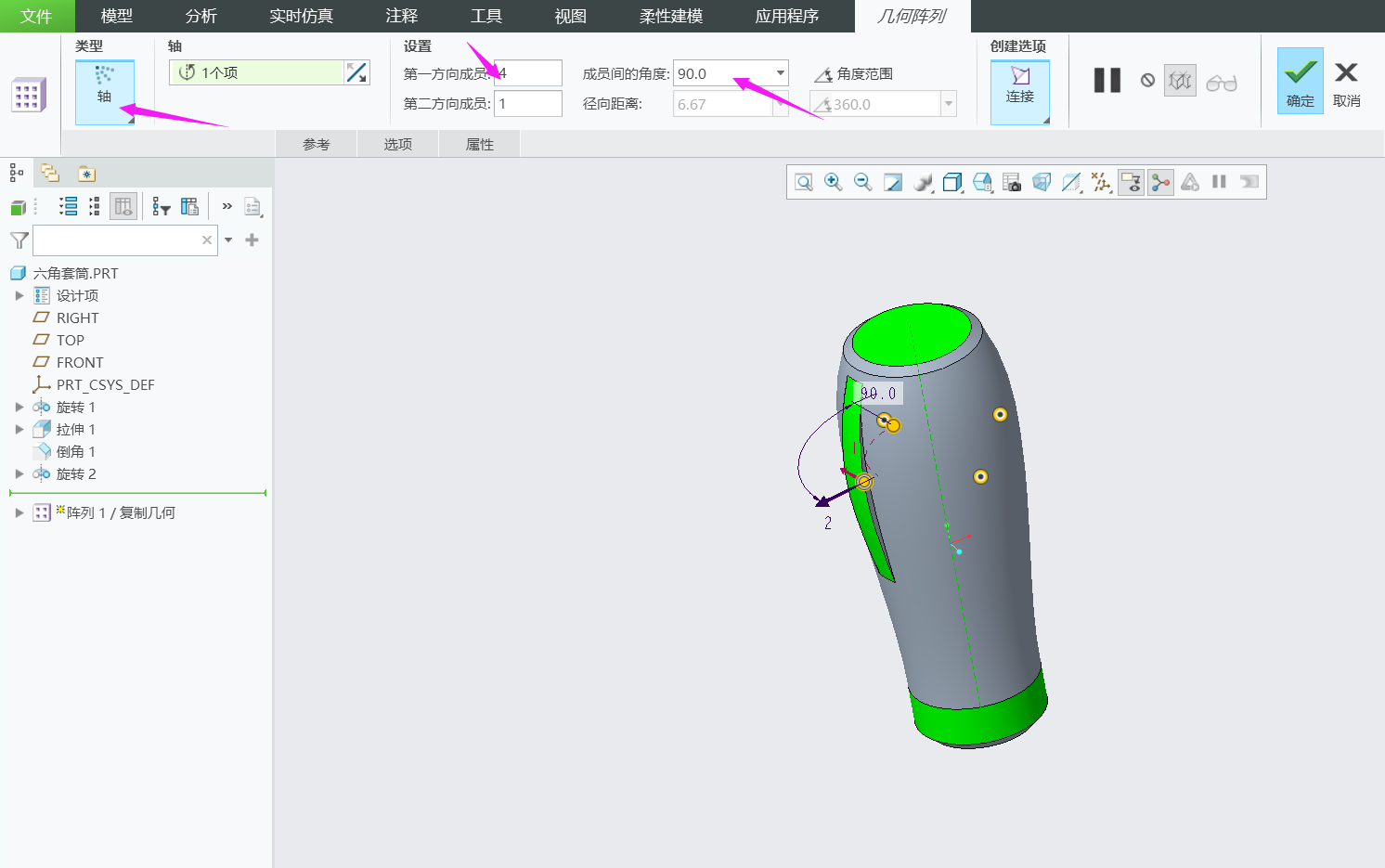

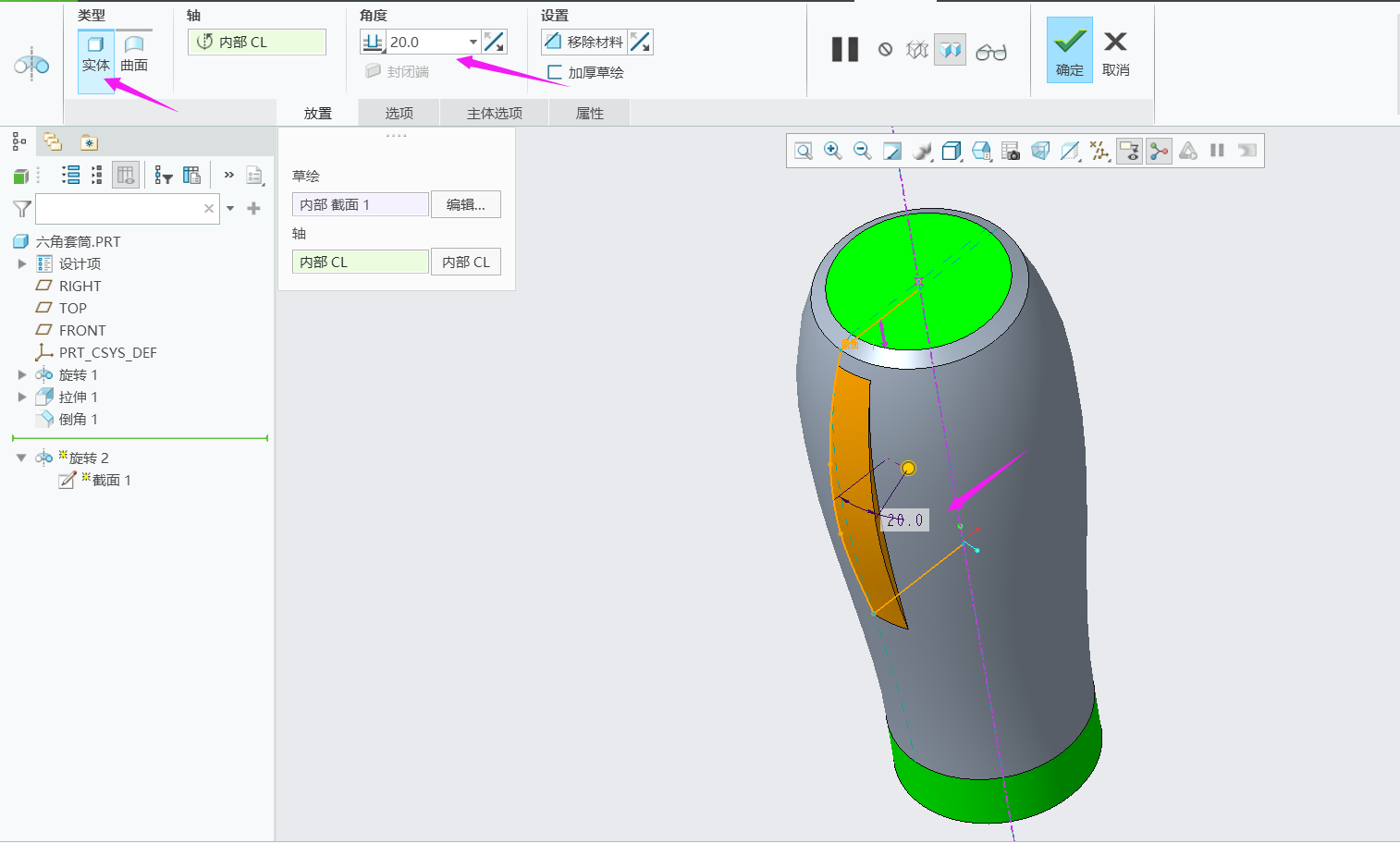

1)选取轴阵列

2)阵列参数，如上图所示。

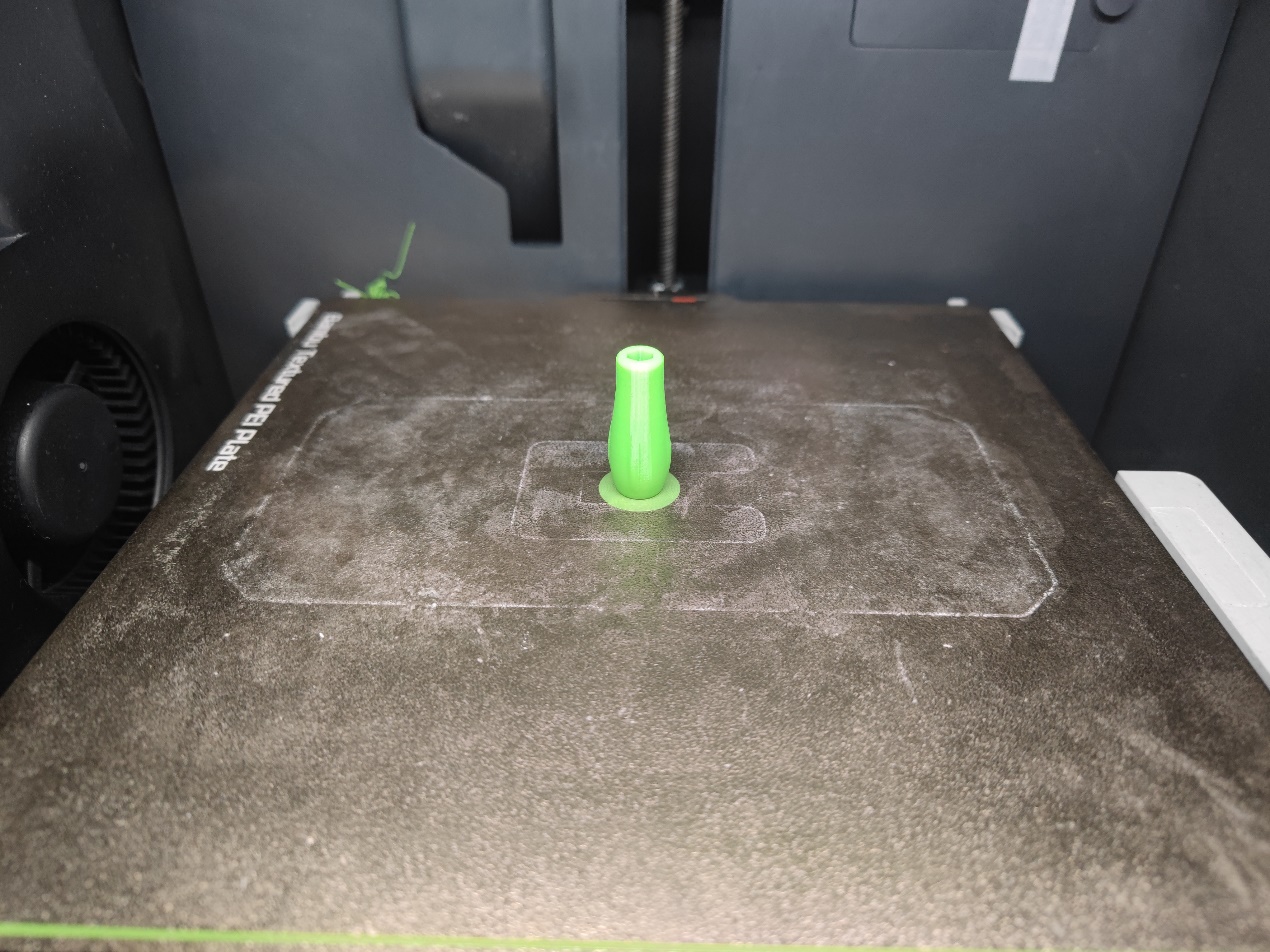

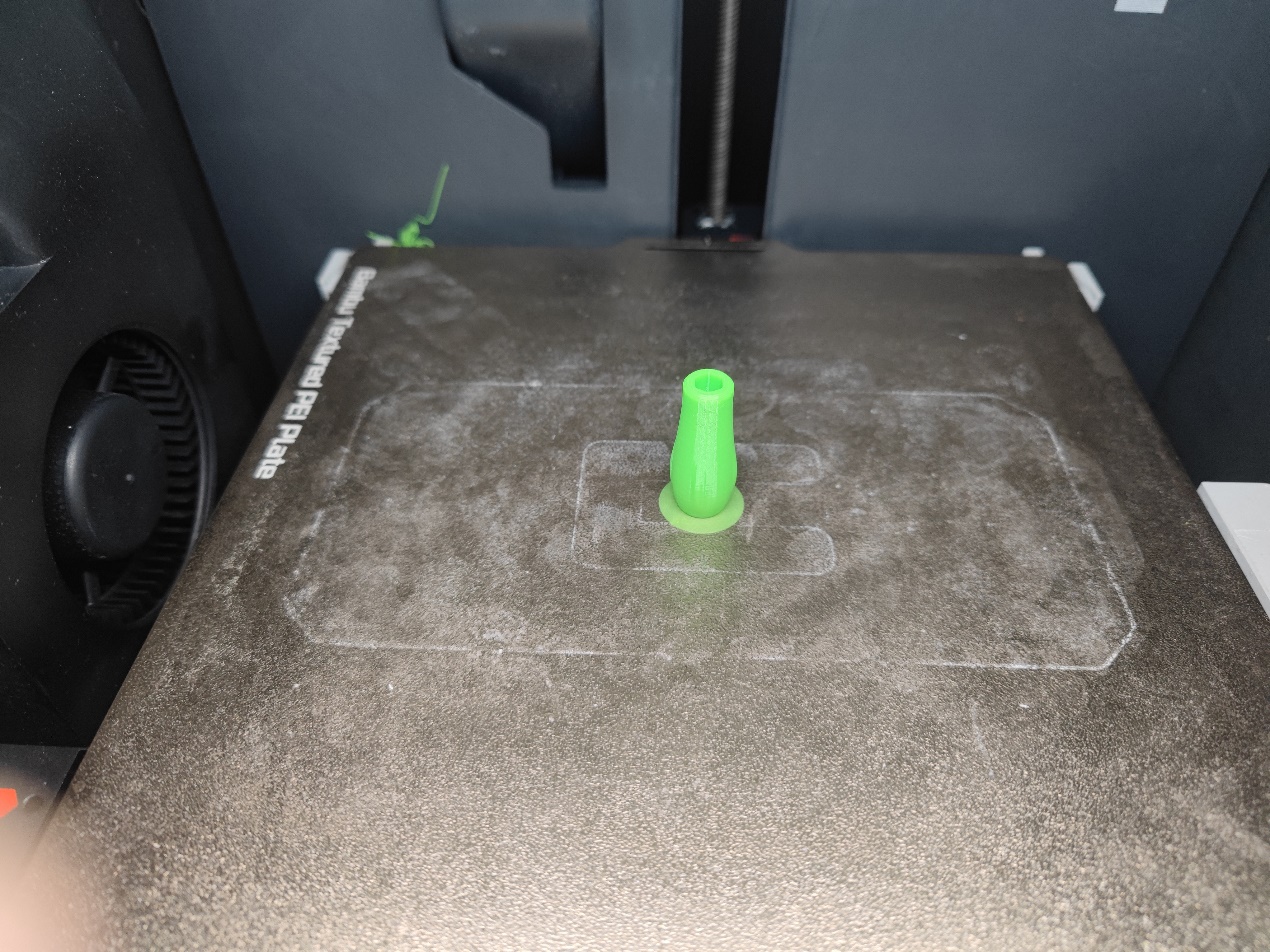

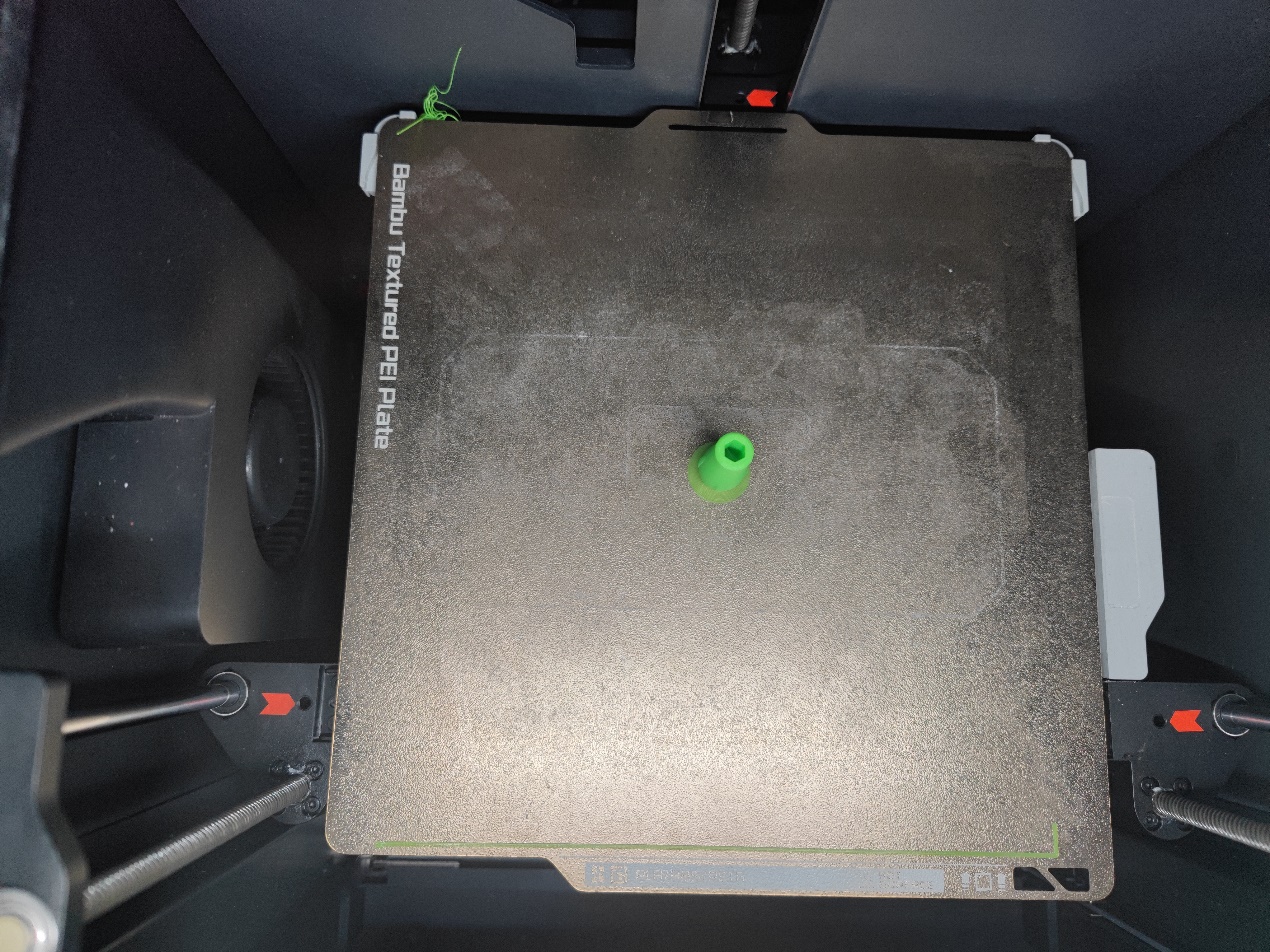

打印参数

(一)填充100%

(二)层高0.2

(三)材质petg

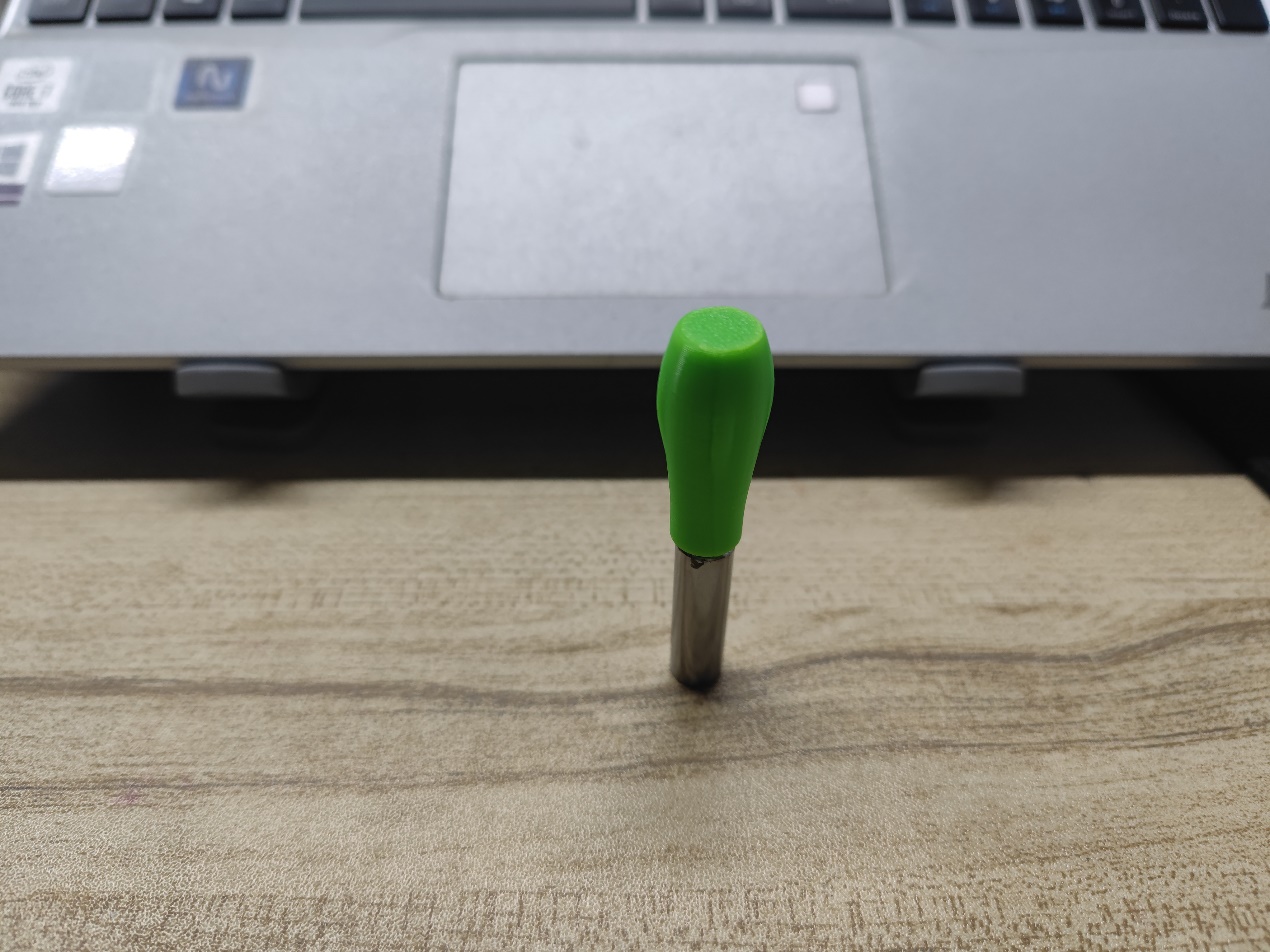

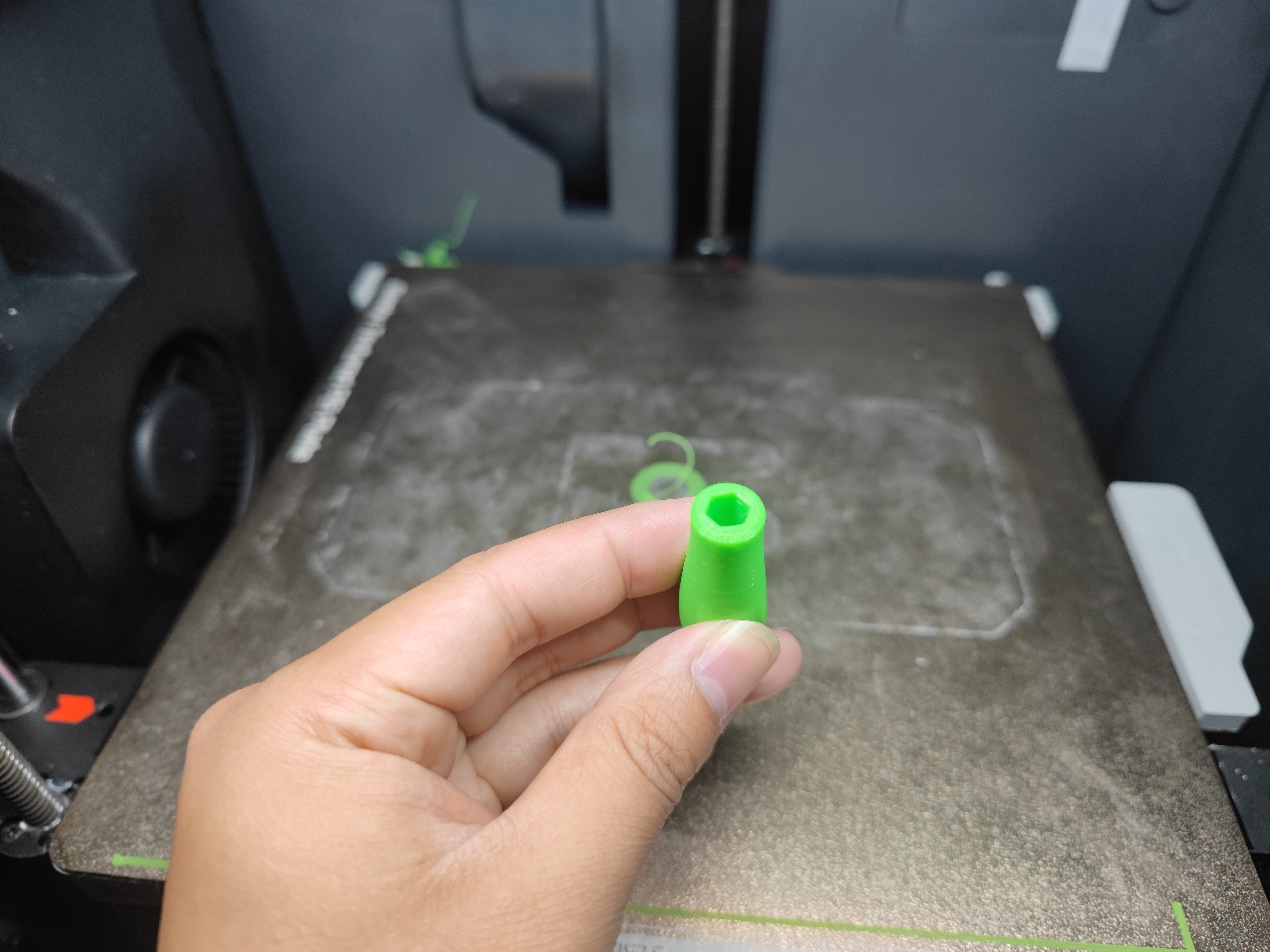

使用工具锤，将金属延长杆缓慢压入3D打印手柄即可。

注意3D打印件的配合孔位必须根据机器精度选择合适的误差，否则

配合孔位会偏小或者偏大无法使用。

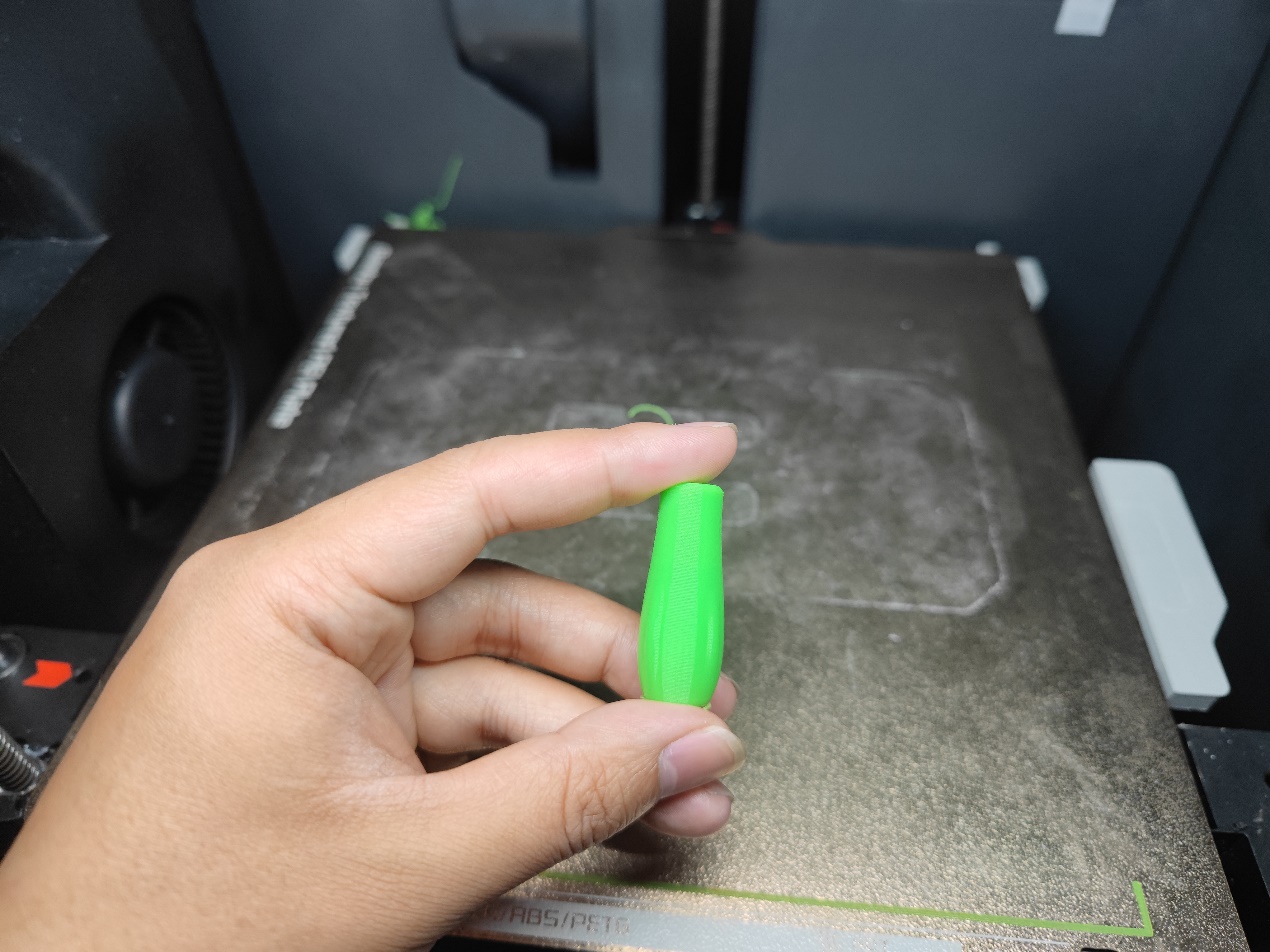

组装完成后，一个DIY的磁力小螺丝刀就制作完成了。如果你也有同

样的需求，可以直接下载文件使用或者自己动手建模。
