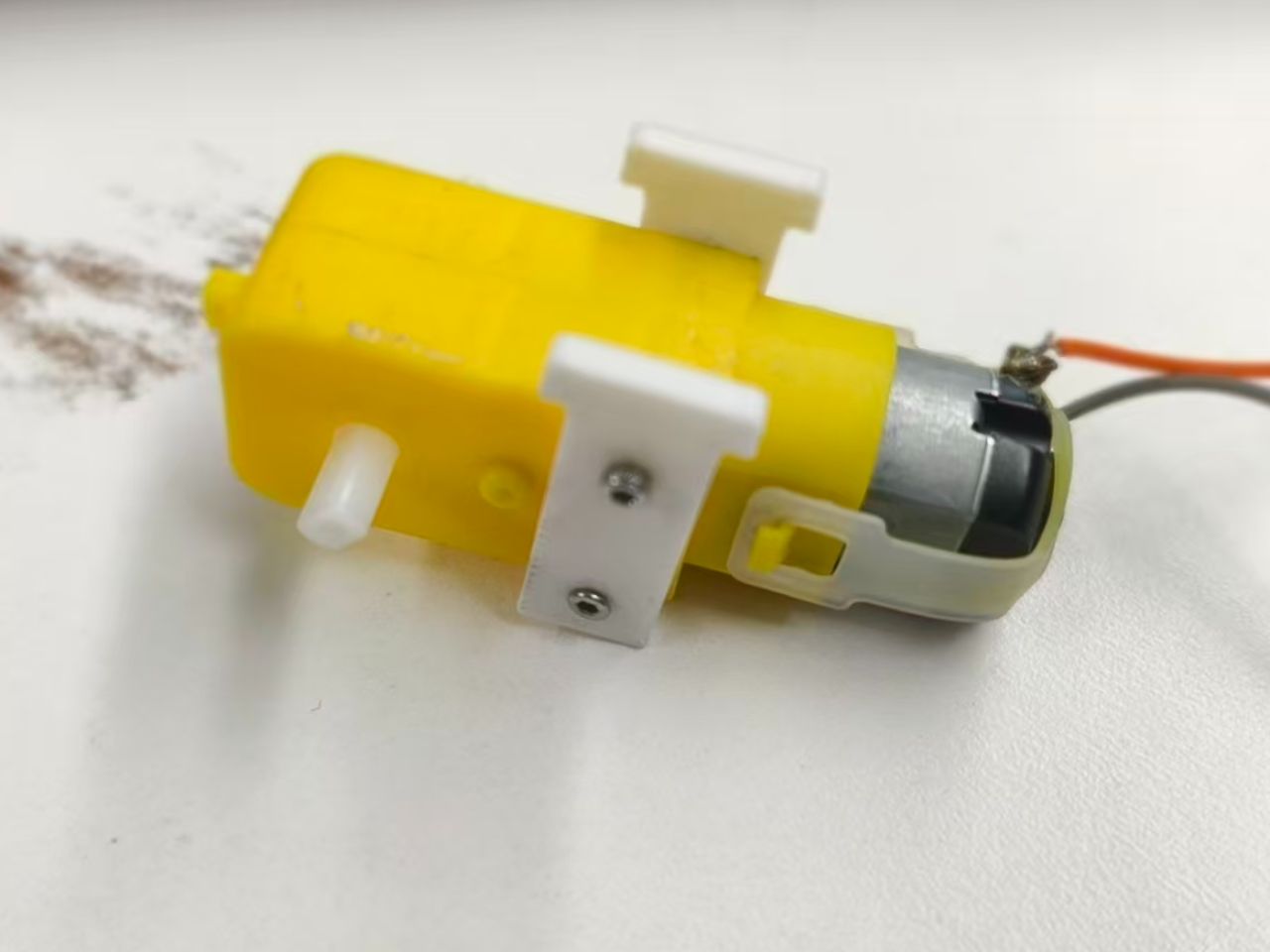

3D打印马达固定卡扣

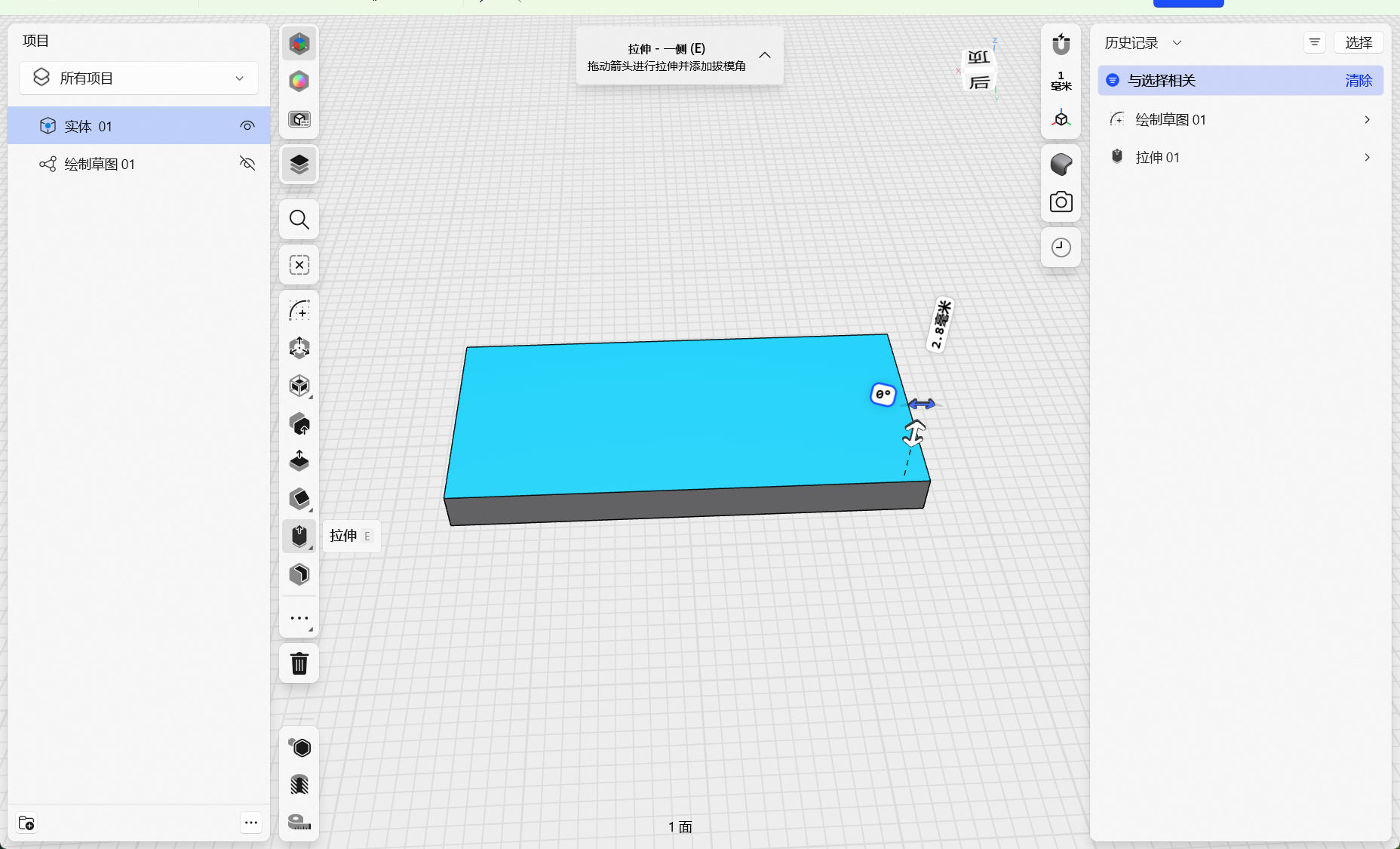

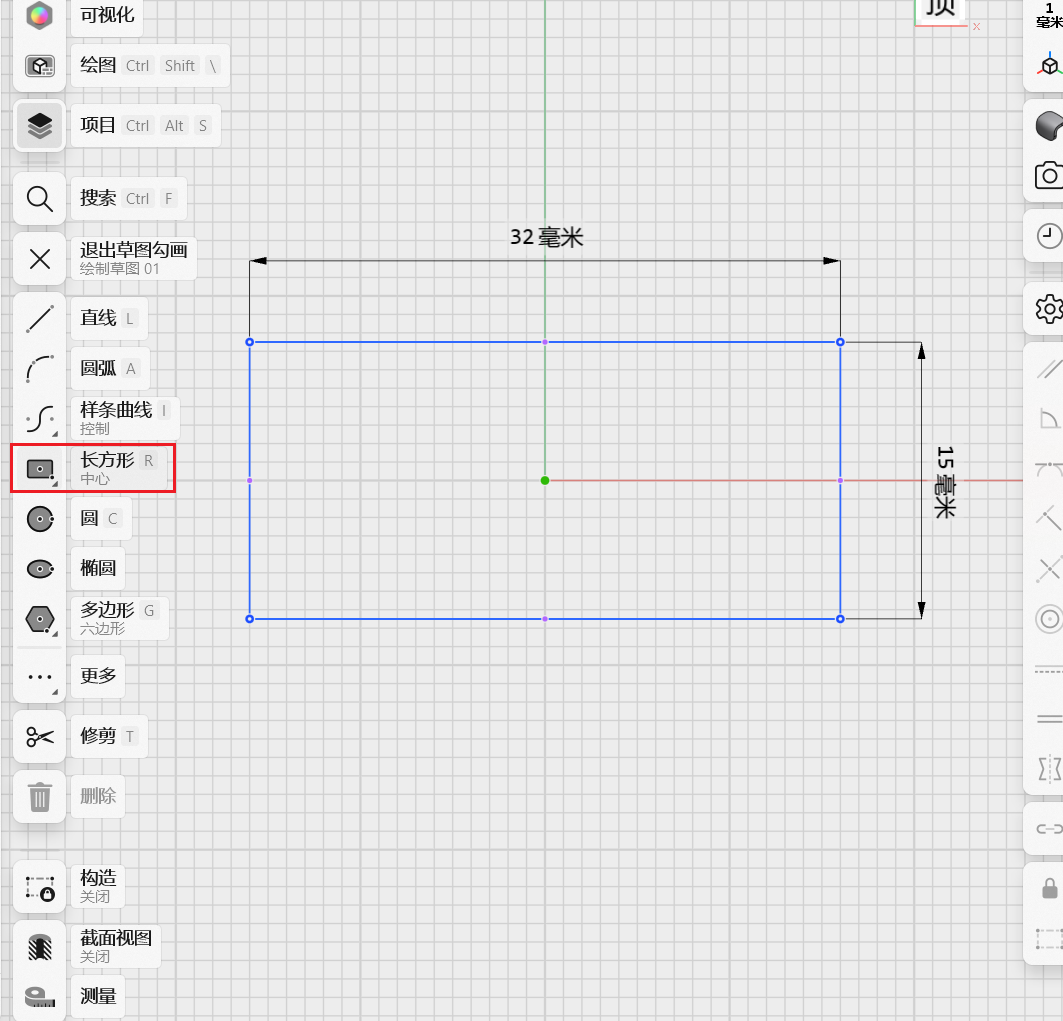

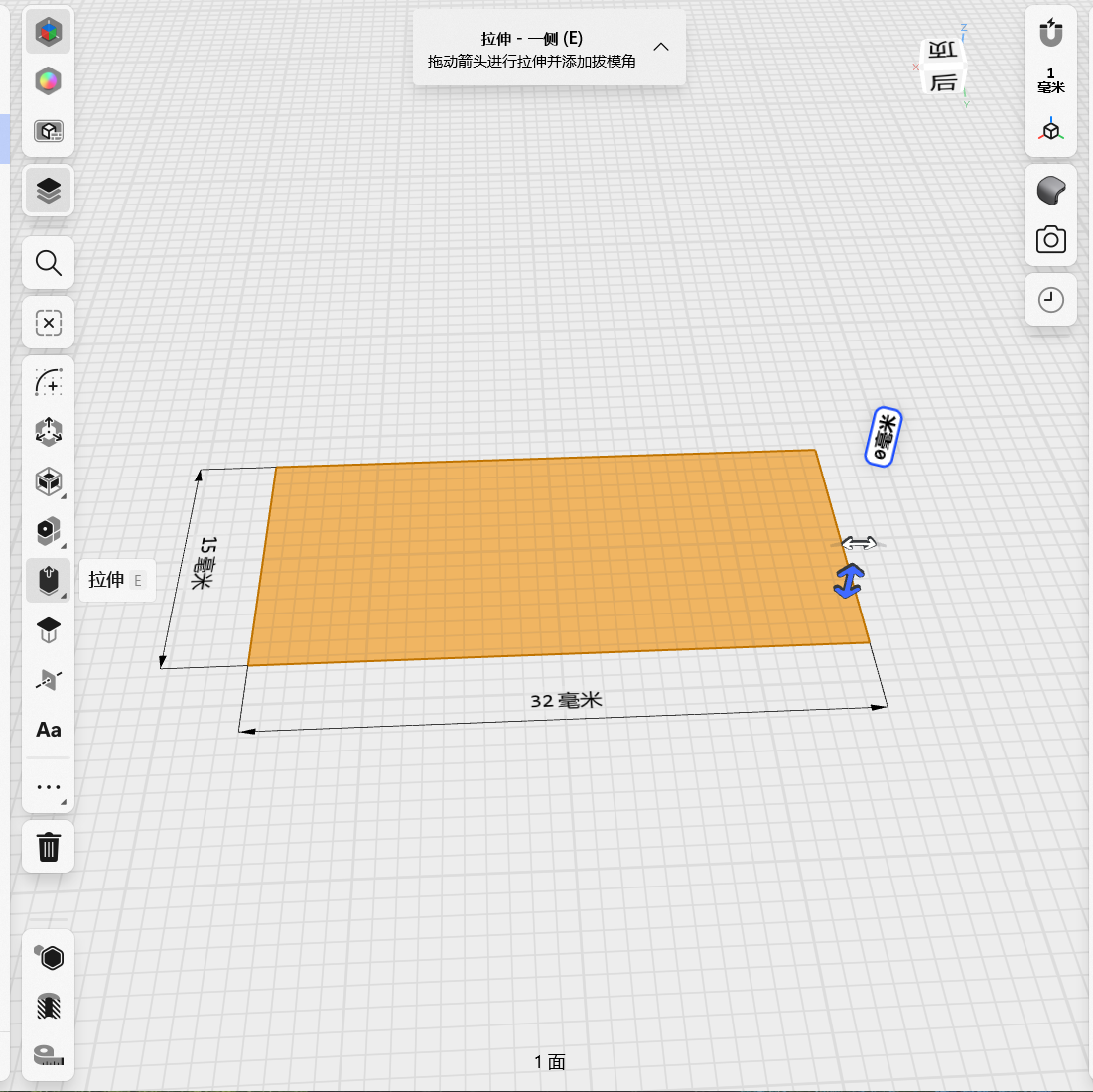

以原点为中心，使用“中心矩形”工具绘制一个长32 mm、宽15 mm的矩形。绘制完成后，按 ESC 键退出绘图模式。随后对草图进行尺寸标注：分别标注长度与宽度。完成标注后，进入拉伸操作——按住鼠标右键向上拖动，将草图沿高度方向拉伸至 2.8 mm。

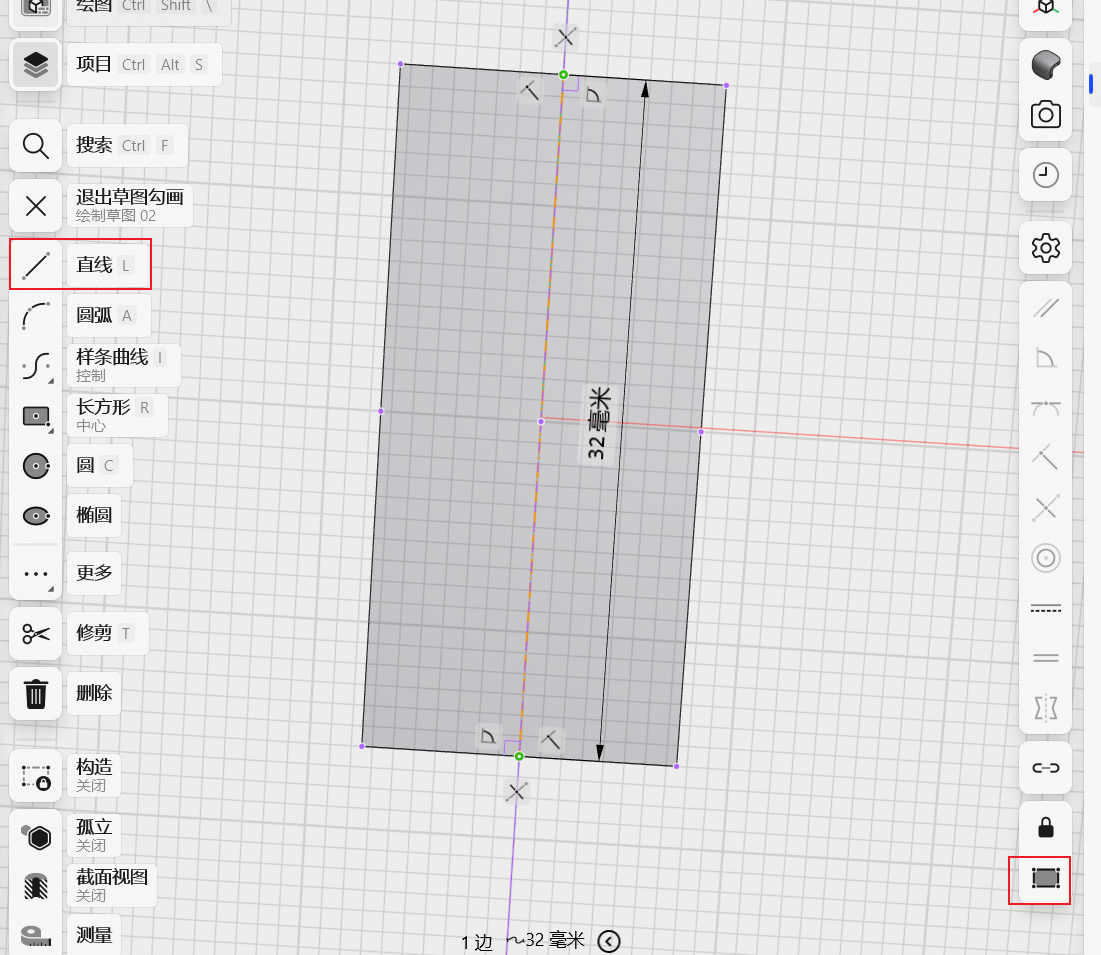

以矩形顶部中心点画一条直线到底部的中心点的直线，画完之后使用右下角的“建立构造”会转为构造线（虚线）。

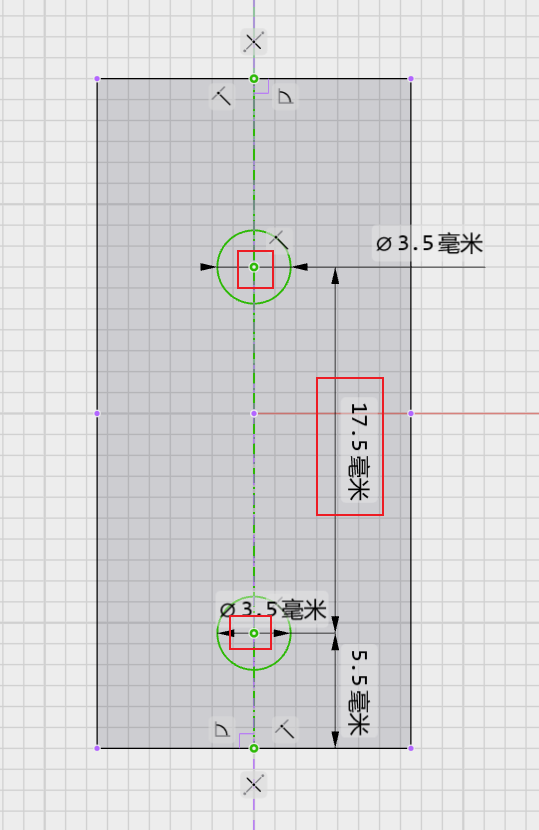

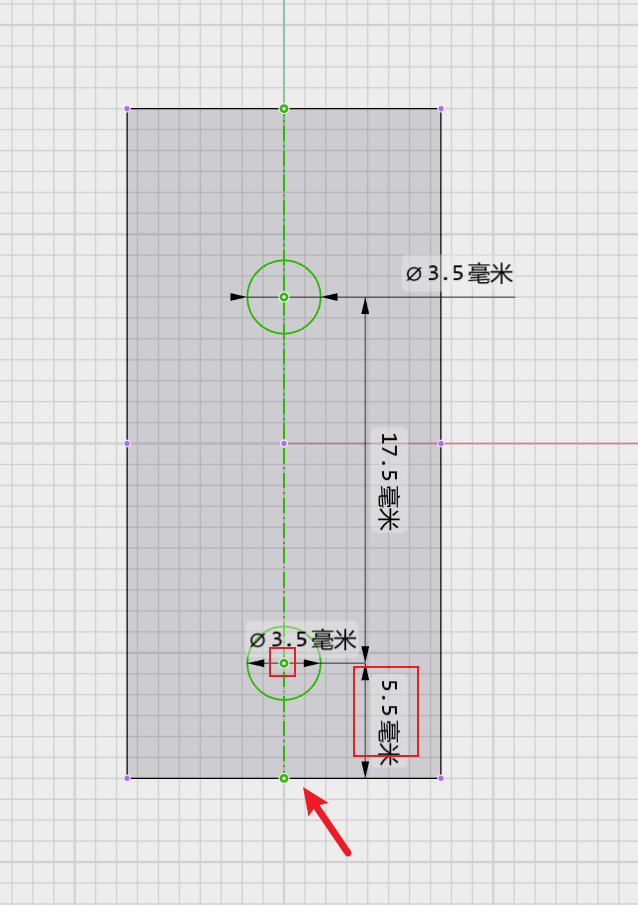

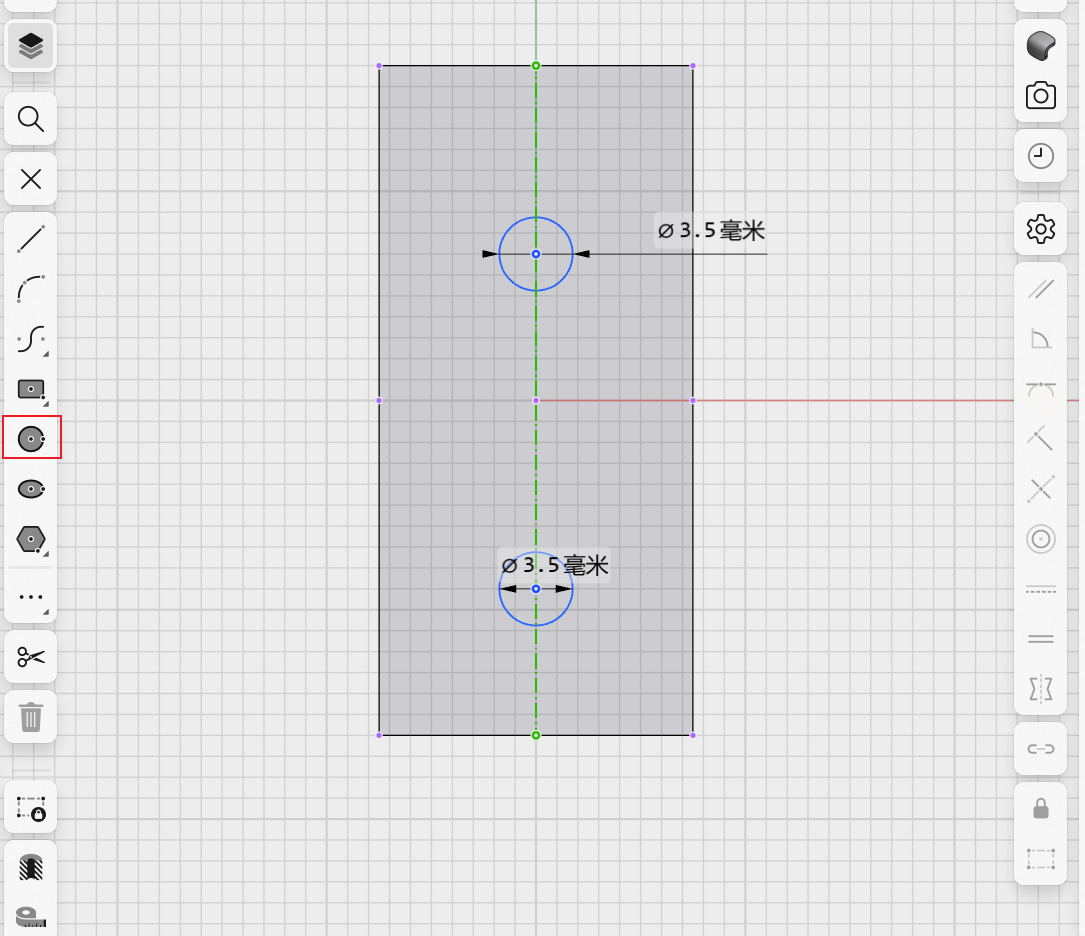

编辑顶部草图。进入草图环境后，以中心轴为基准，绘制两个直径为 3.5 mm 的圆。完成绘图后，约束下方圆的圆心到底部边线的垂直距离为 5.5 mm：选中该圆的圆心，按住 Shift 并左键点击底部边线，添加距离标注并设为 5.5 mm。接着，标注两圆圆心之间的垂直距离为 17.5 mm。

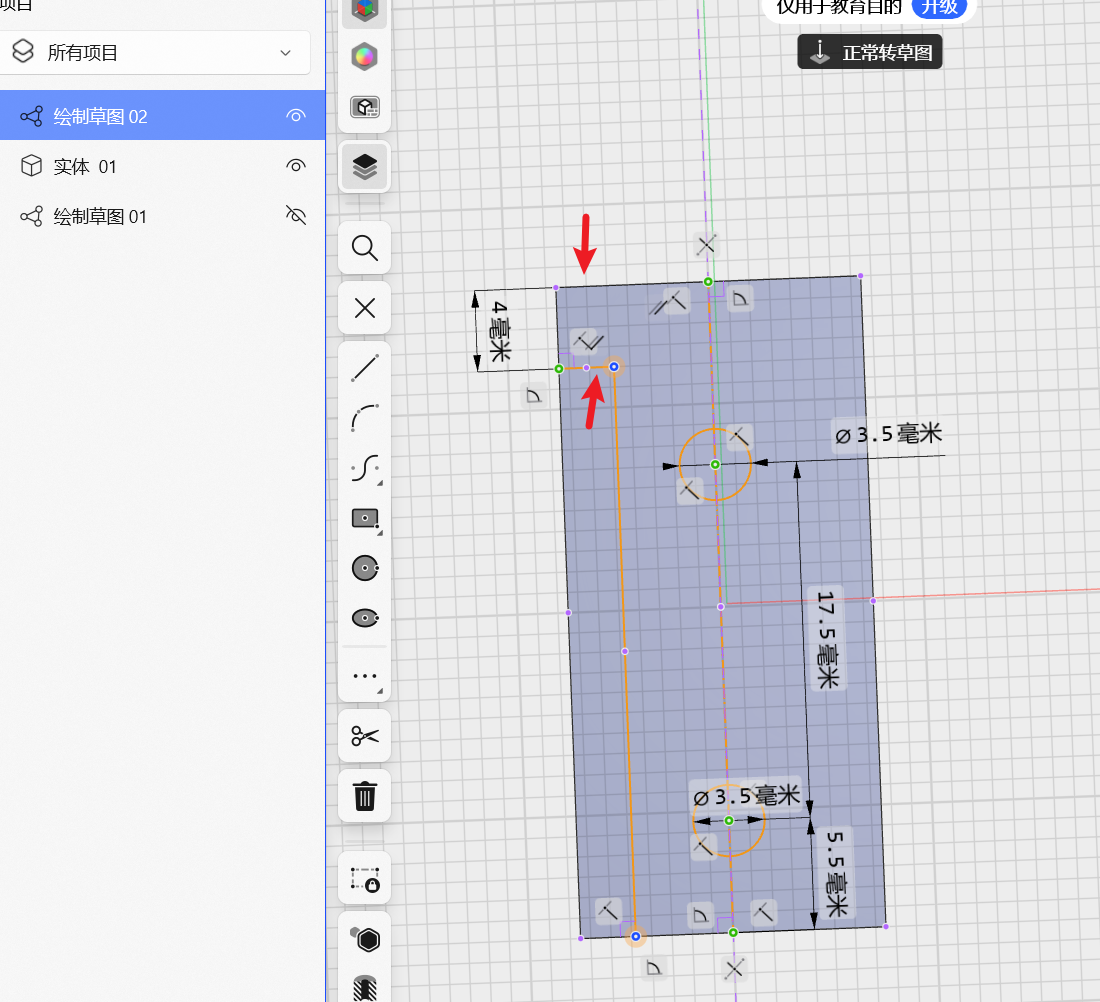

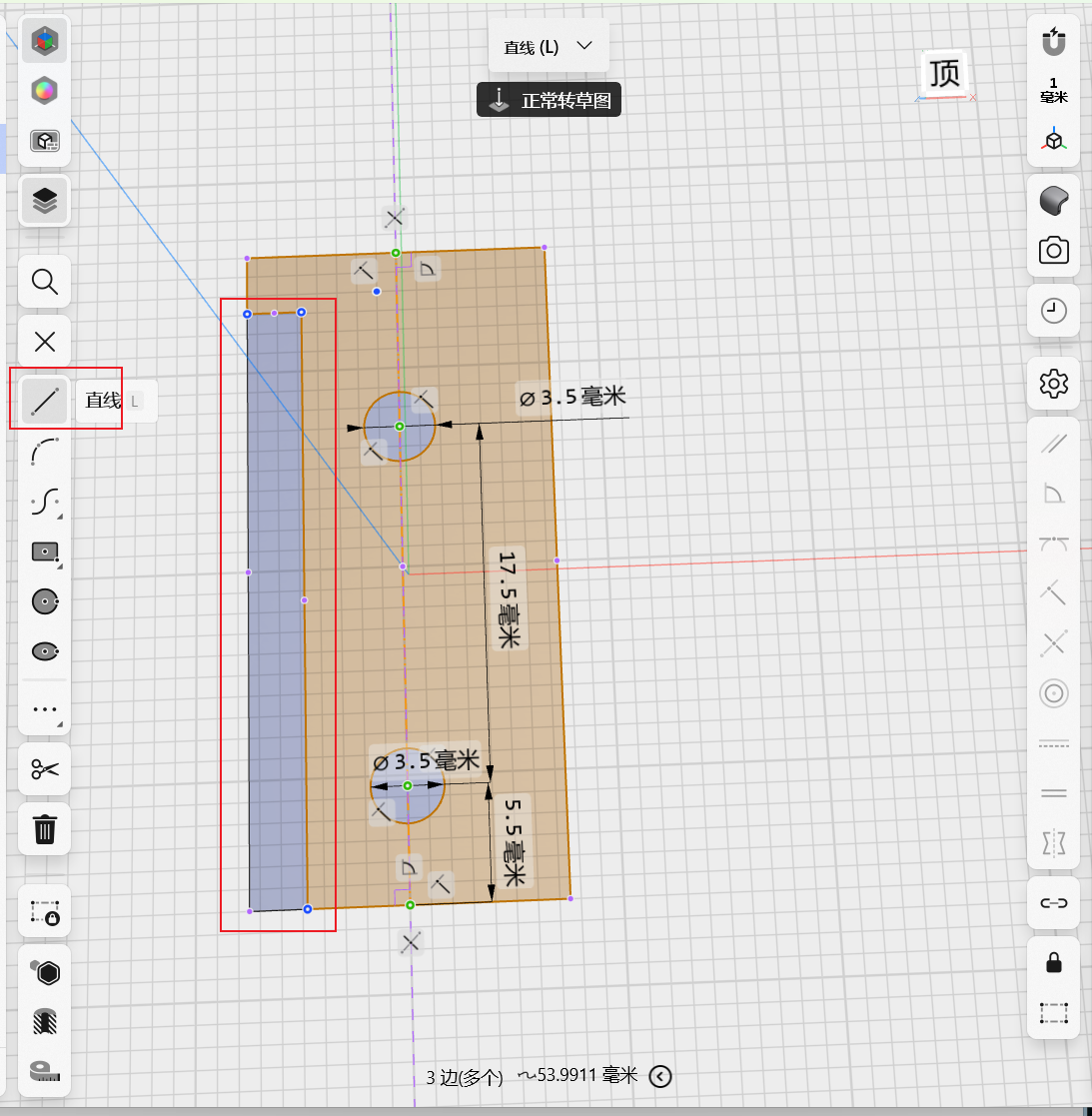

在左边用直线画一个和图里一样的“L”形（一横一竖）。

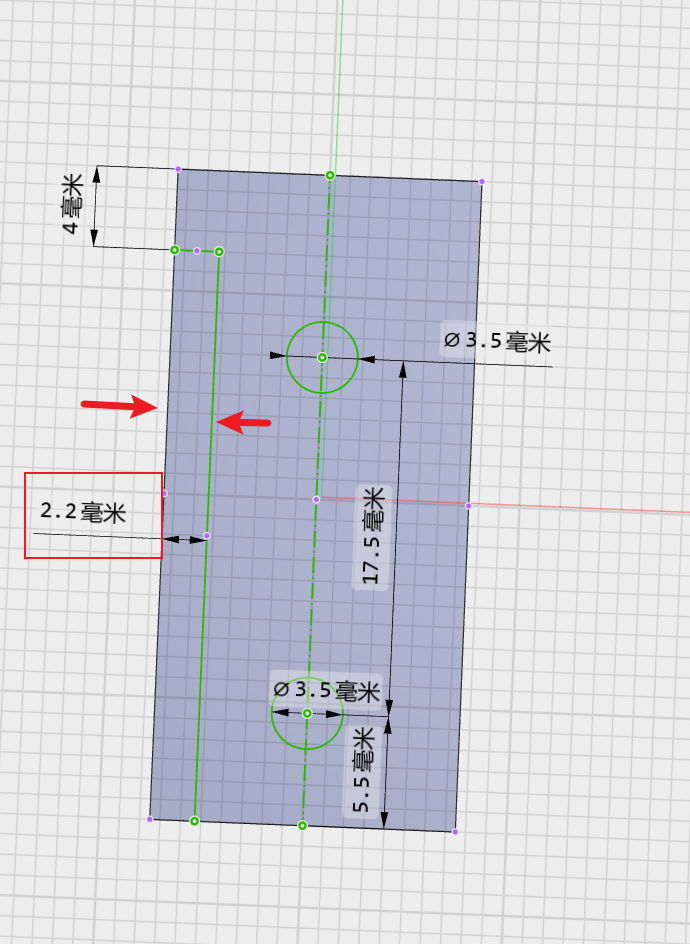

画完后标两个尺寸：

1. 横线离顶部 4 mm：点一下横线，按住 Shift 再点顶部边线，就能标出距离；
2. 竖线离左边 2.2 mm：点竖线，Shift + 点左边线，标成 2.2 mm 就行。

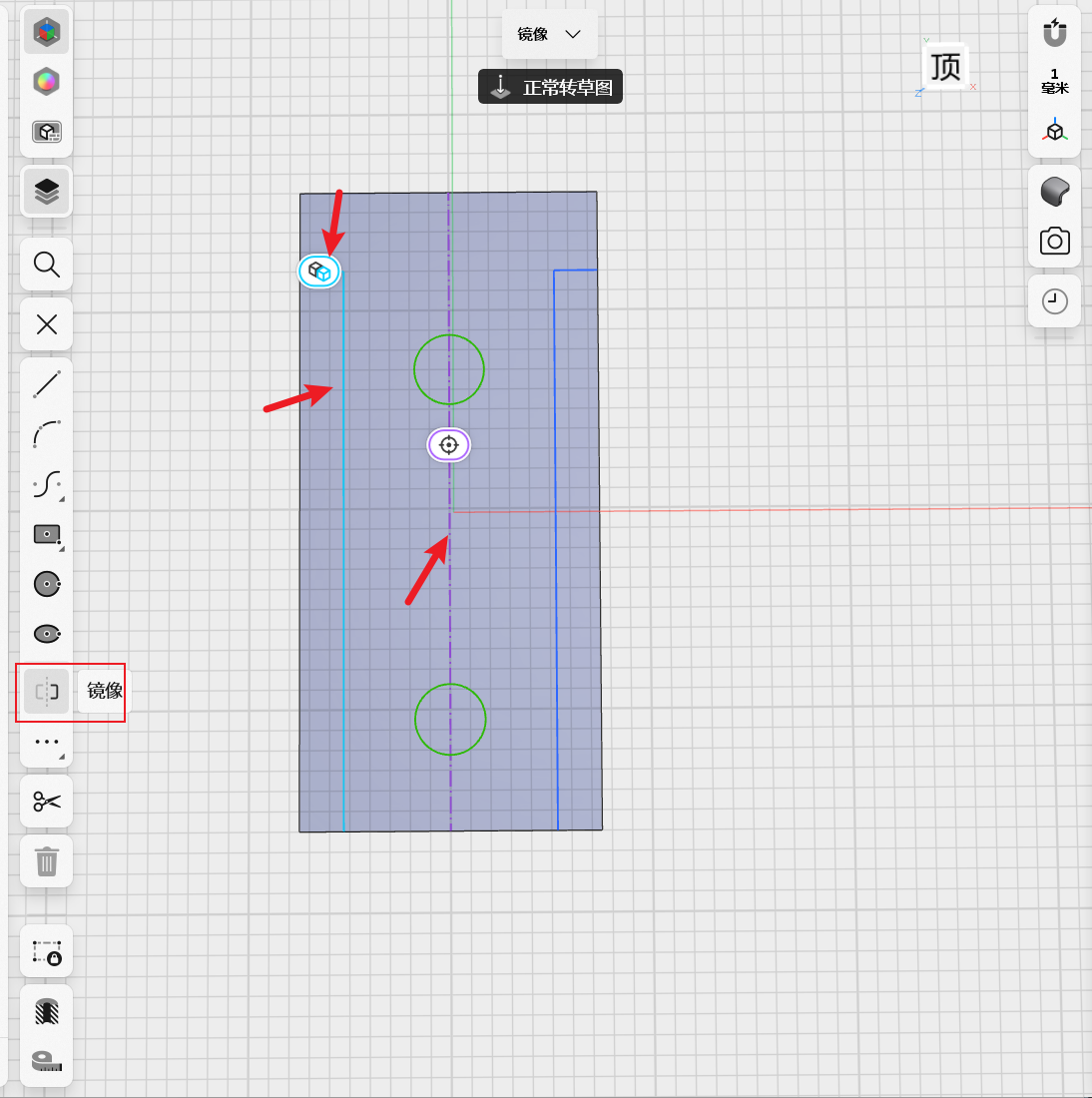

接下来使用镜像的功能。以构造线为中心轴，选中左侧的两条直线进行镜像，镜像完成点击空白地方即可看到镜像的线条。

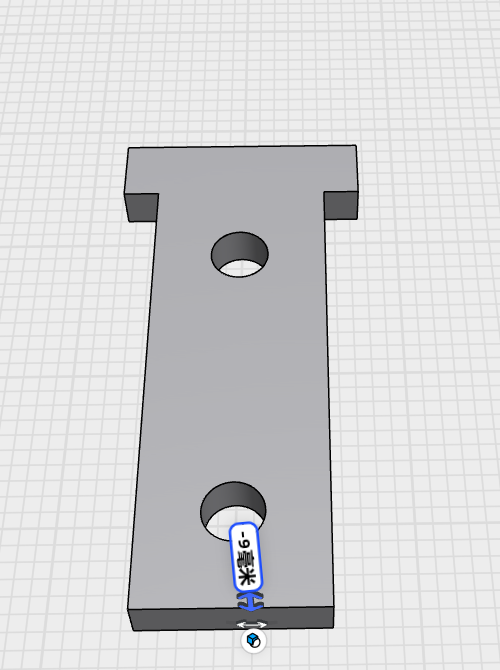

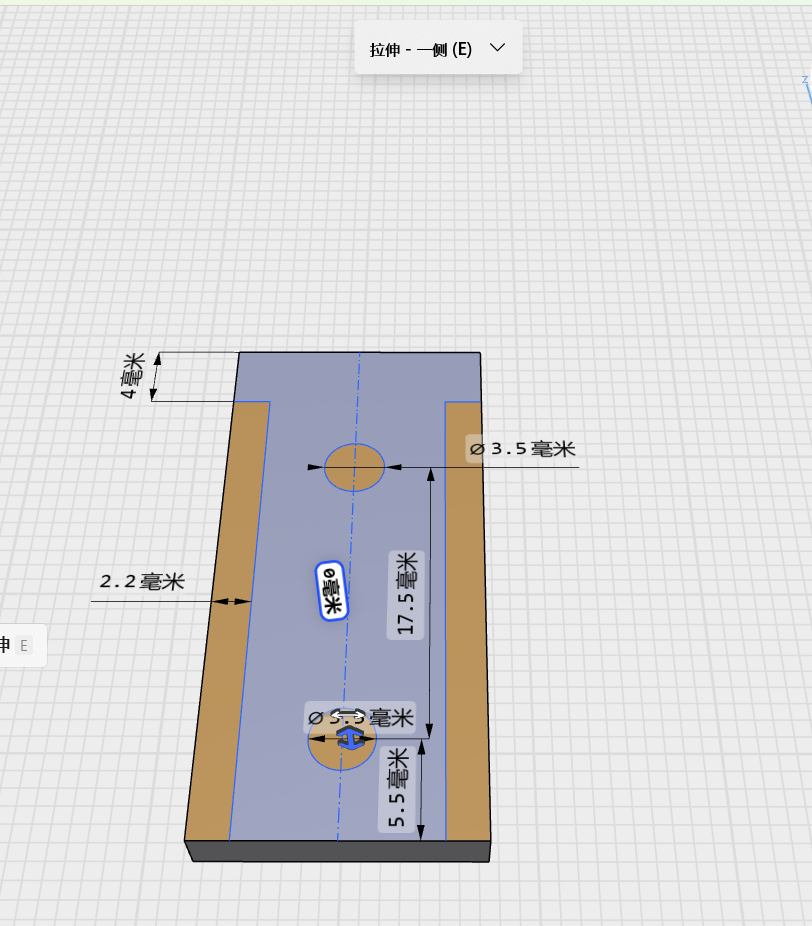

shift+鼠标左键选中要拉伸的地方，选中后按住箭头向下拖动。

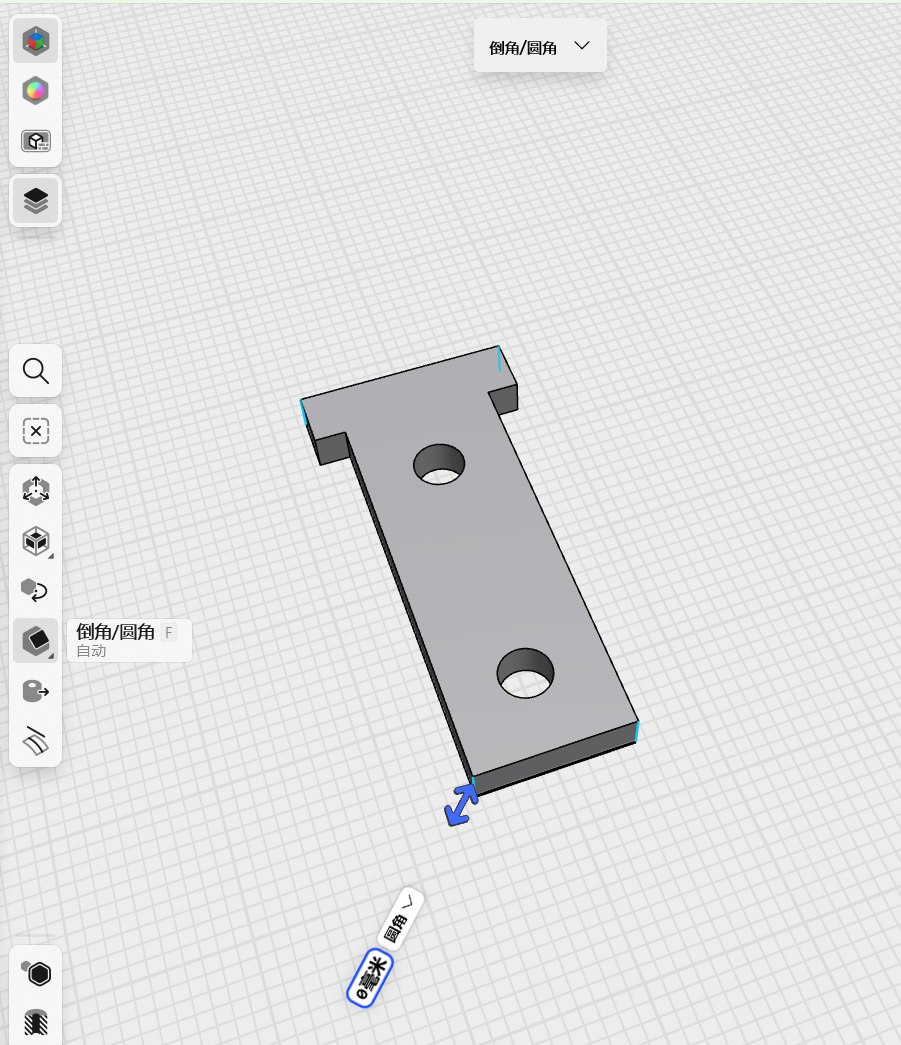

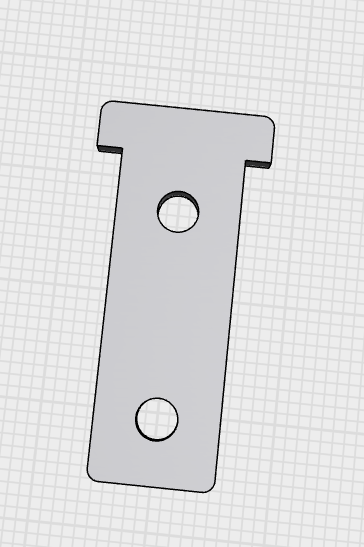

shift+鼠标左键一一选中要加入圆角的地方，全部选中后开始设置参数，参数为1。
