天问 51ASRPRO 语音控制12V桌面灯

我的长发girl
原创
发布时间: 2026-03-28 17:49:33 | 阅读数 0收藏数 0评论数 0
LED
语音灯
5V控高压灯
天问51
桌面灯

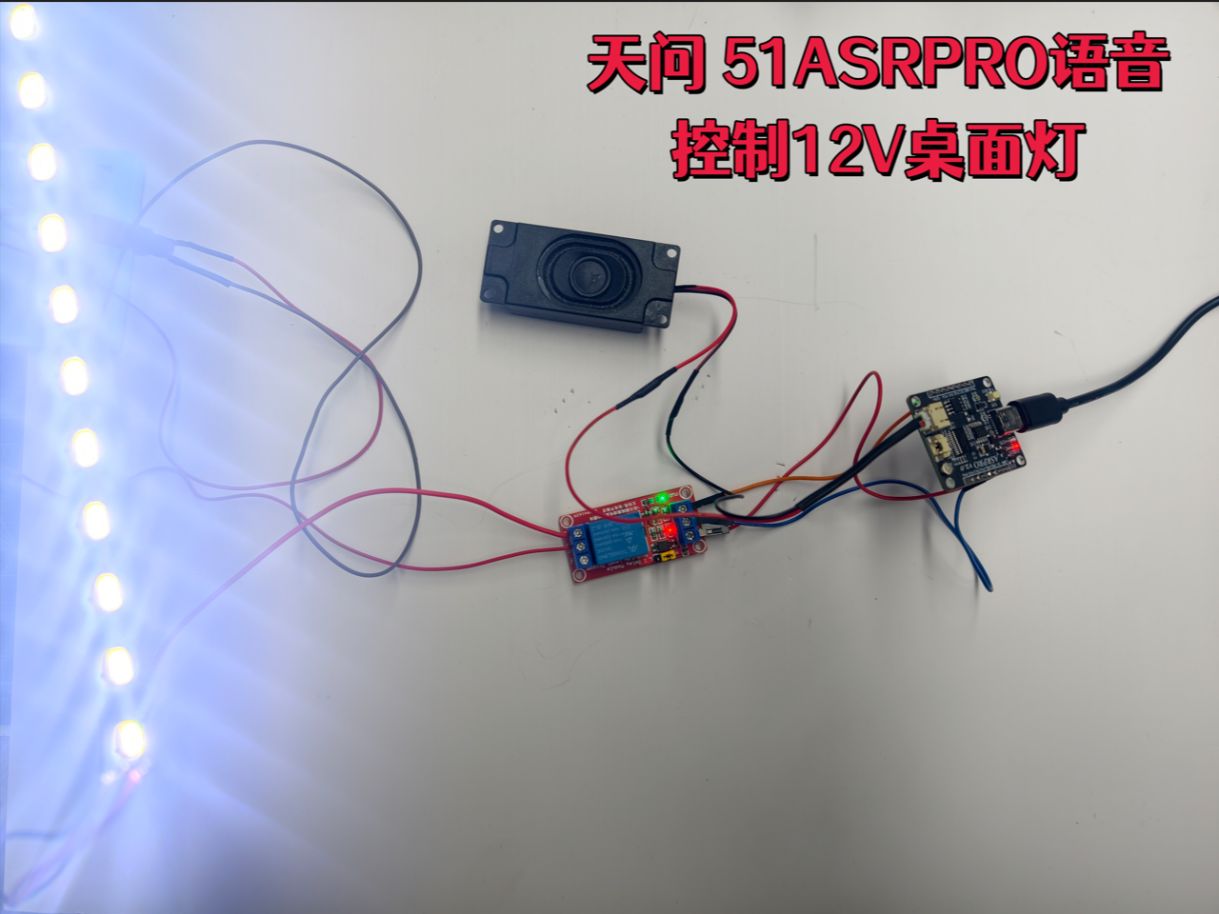

封面

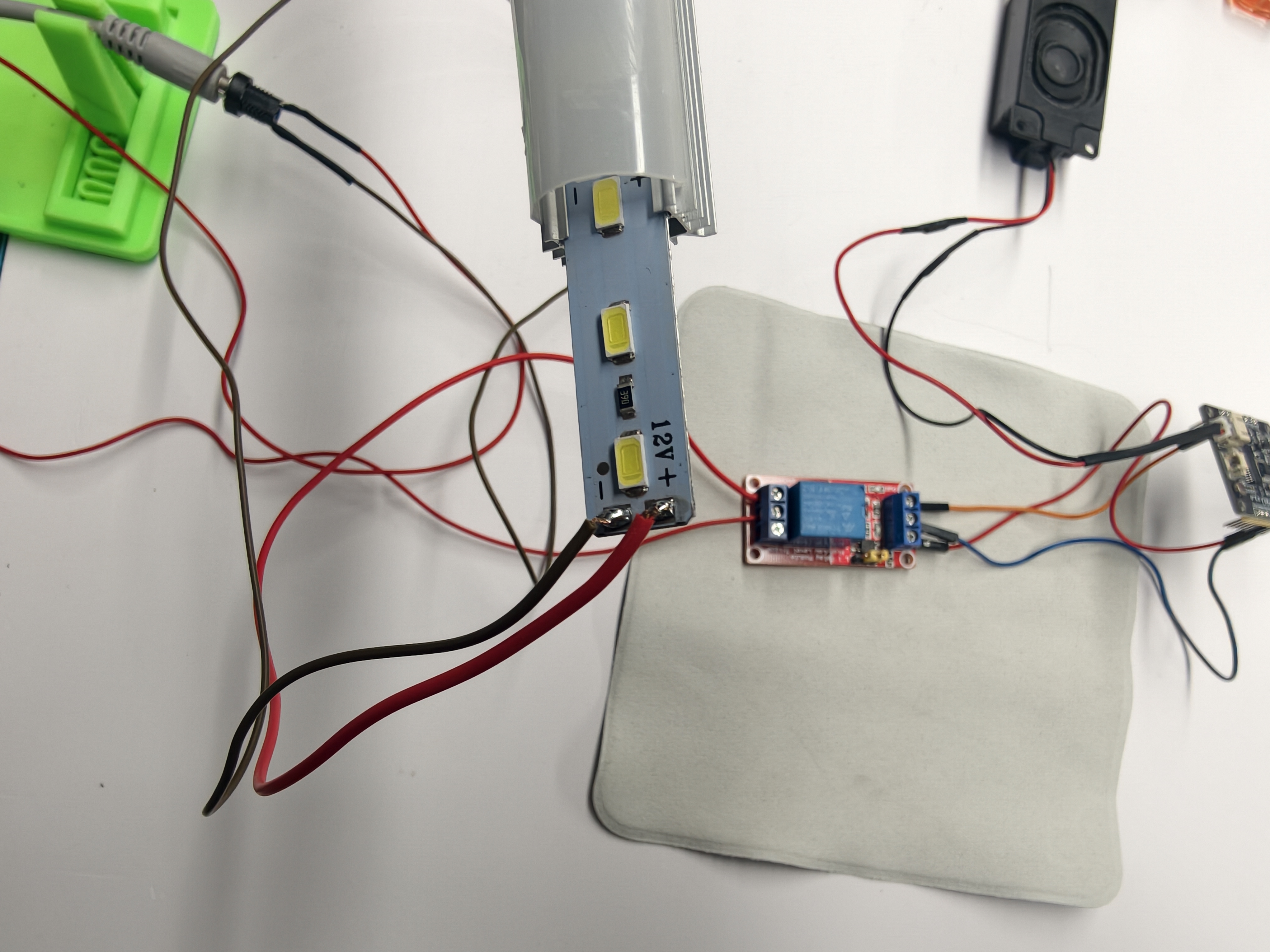

本项目基于天问 51ASRPRO-4M 语音识别单片机，打造了一款可语音操控的 12V 桌面灯，核心原理是通过高电平触发继电器实现 5V 单片机对高压用电器的安全控制，直观解答 “如何用 5V 单片机控制高压用电器” 的核心问题。 项目电路结构清晰，仅需将单片机 IO 口连接继电器控制端，再由继电器触点接入 12V 灯供电回路，即可完成硬件搭建；程序逻辑简洁，通过语音指令识别输出高低电平，实现 “开灯”“关灯” 等基础控制，非常适合电子入门者与 Maker 学习。
1

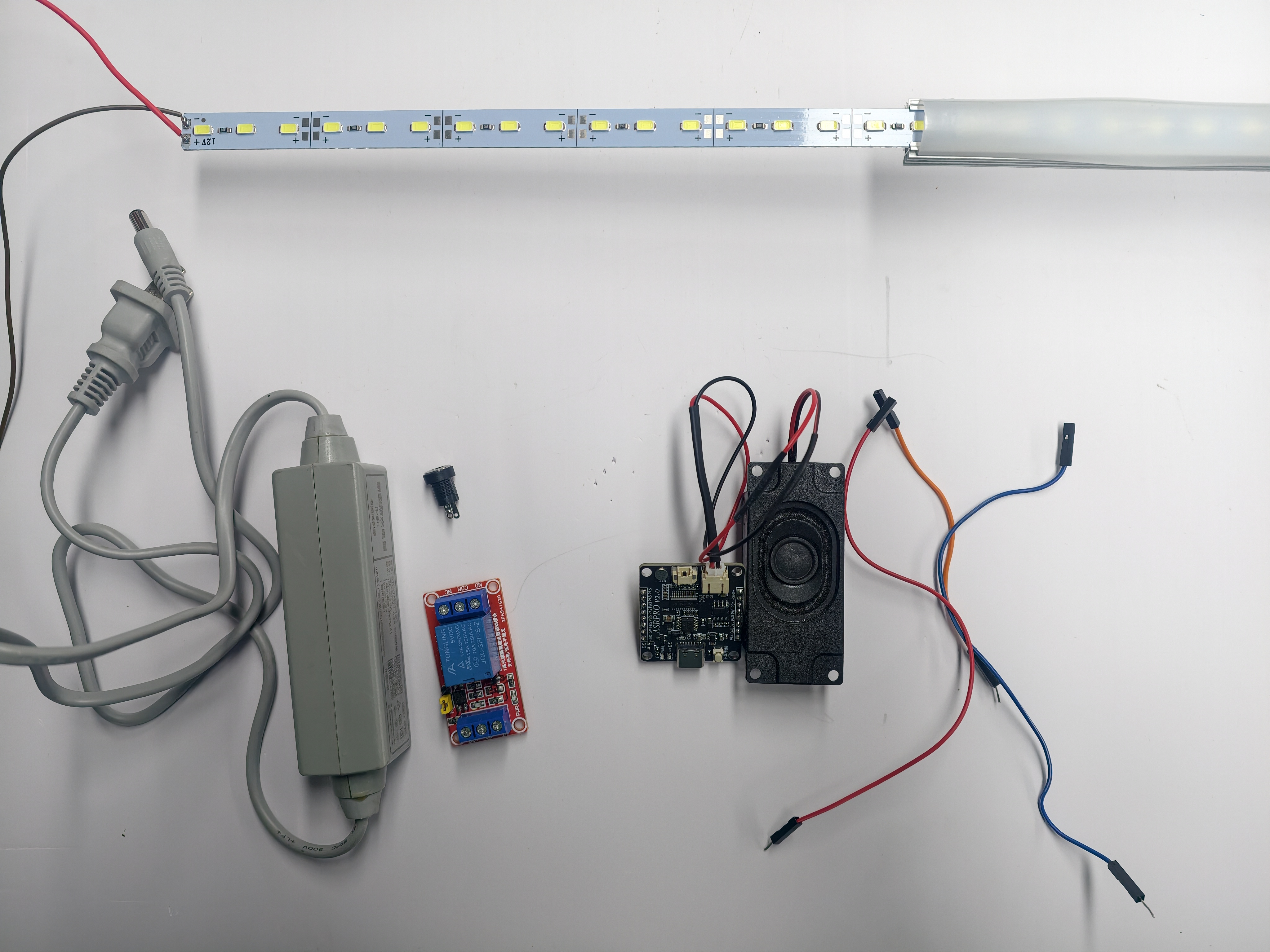

准备材料

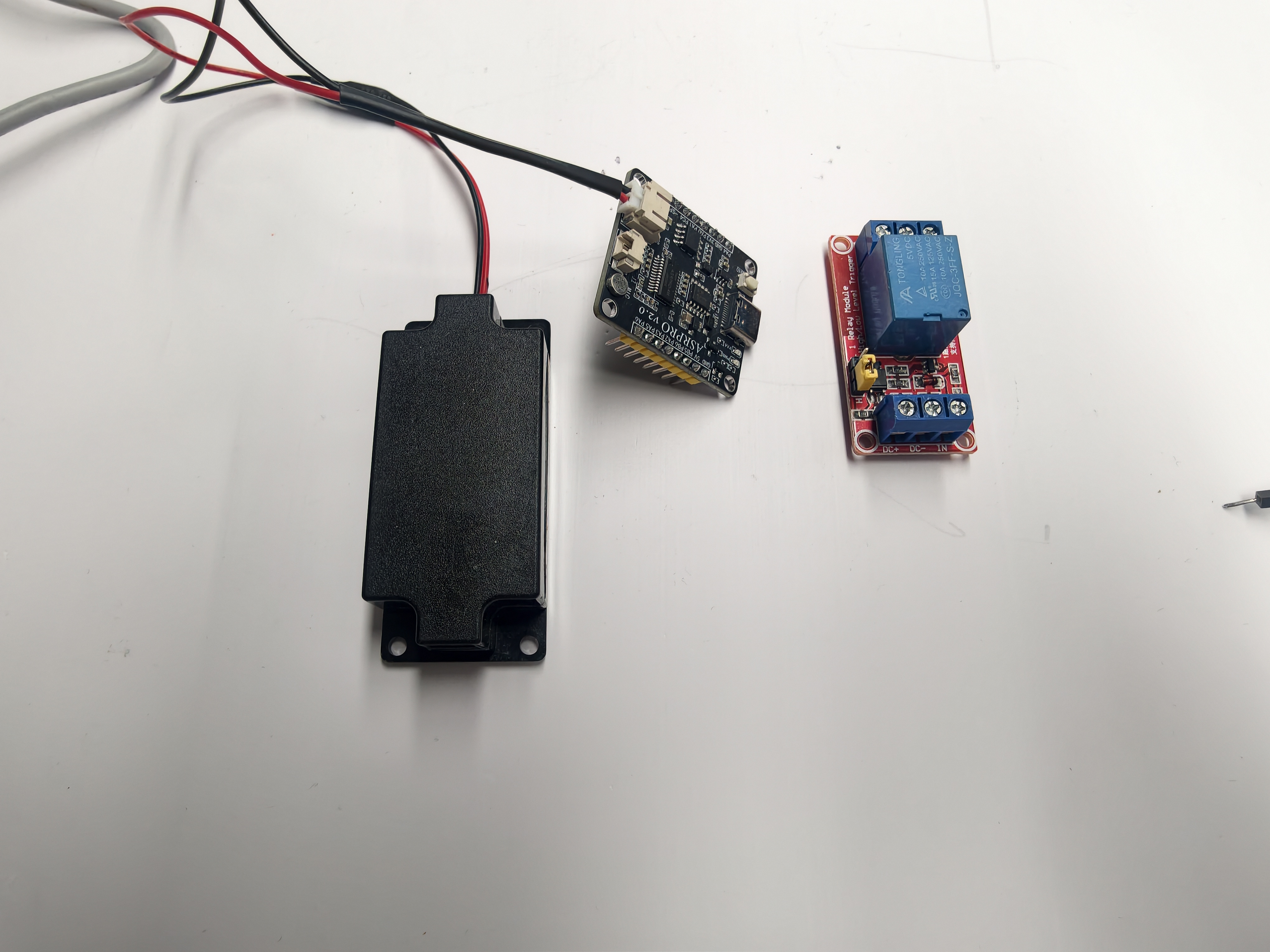

准备如图的零件，所用到的工具请参考材料表

2

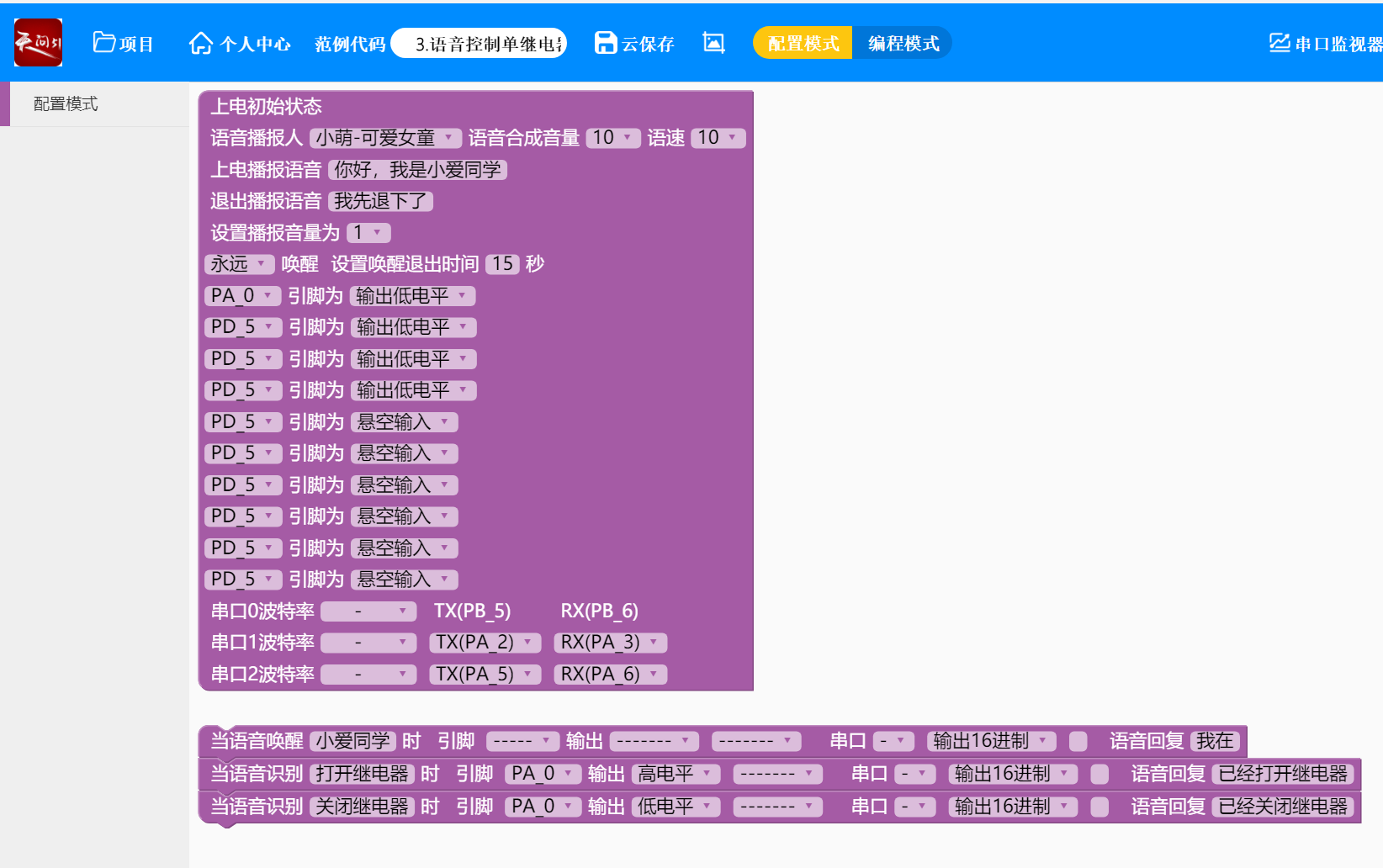

编程

向左
向右
123

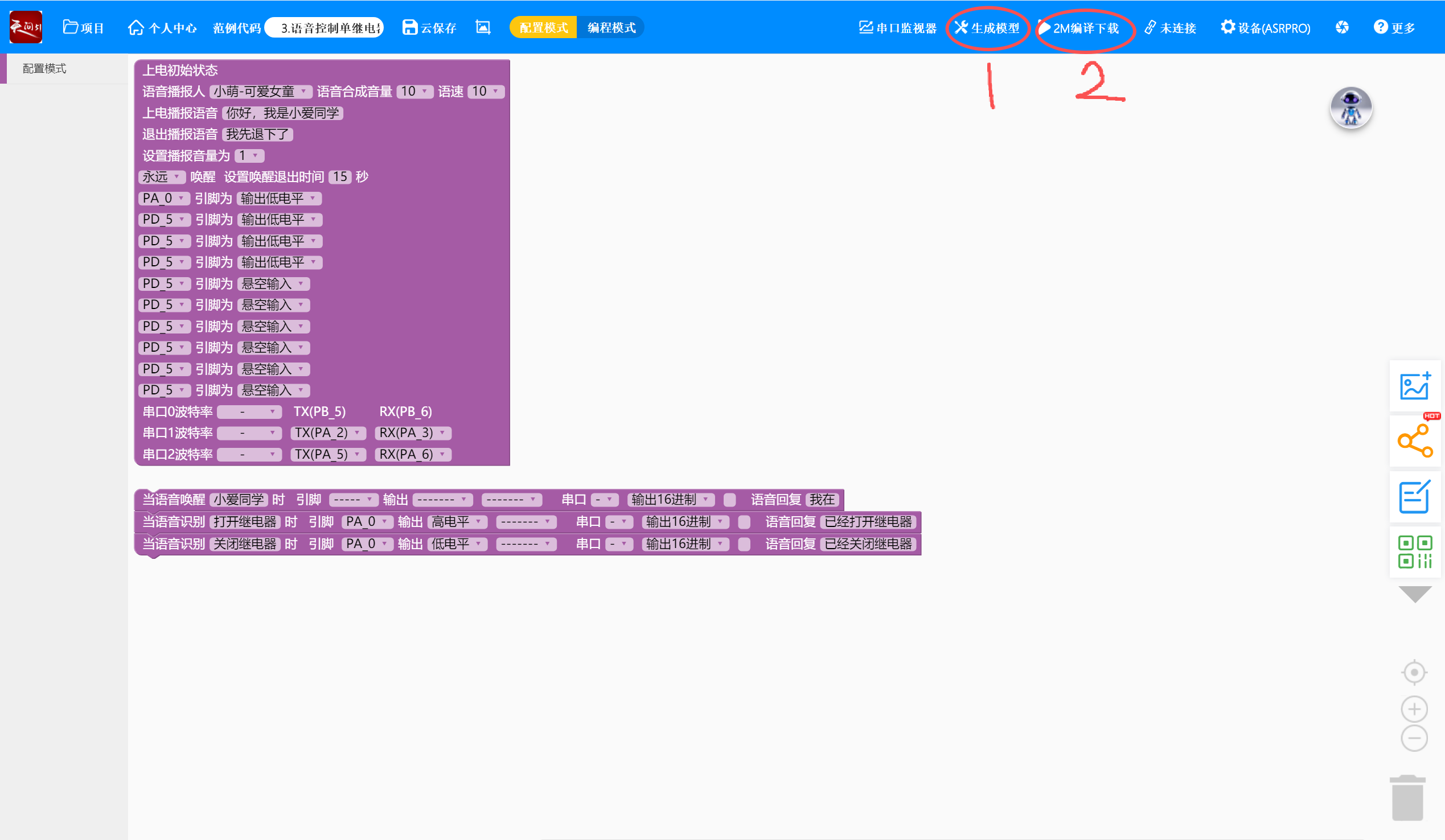

  1. 程序简单，根据自己的喜好自定义关键词、数字引脚即可
  2. 下方程序可直接下载烧录，效果如视频（视频在最后）
HD

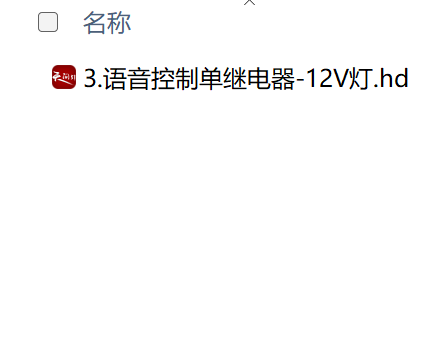

3.语音控制单继电器-12V灯.hd
2.35KB
3

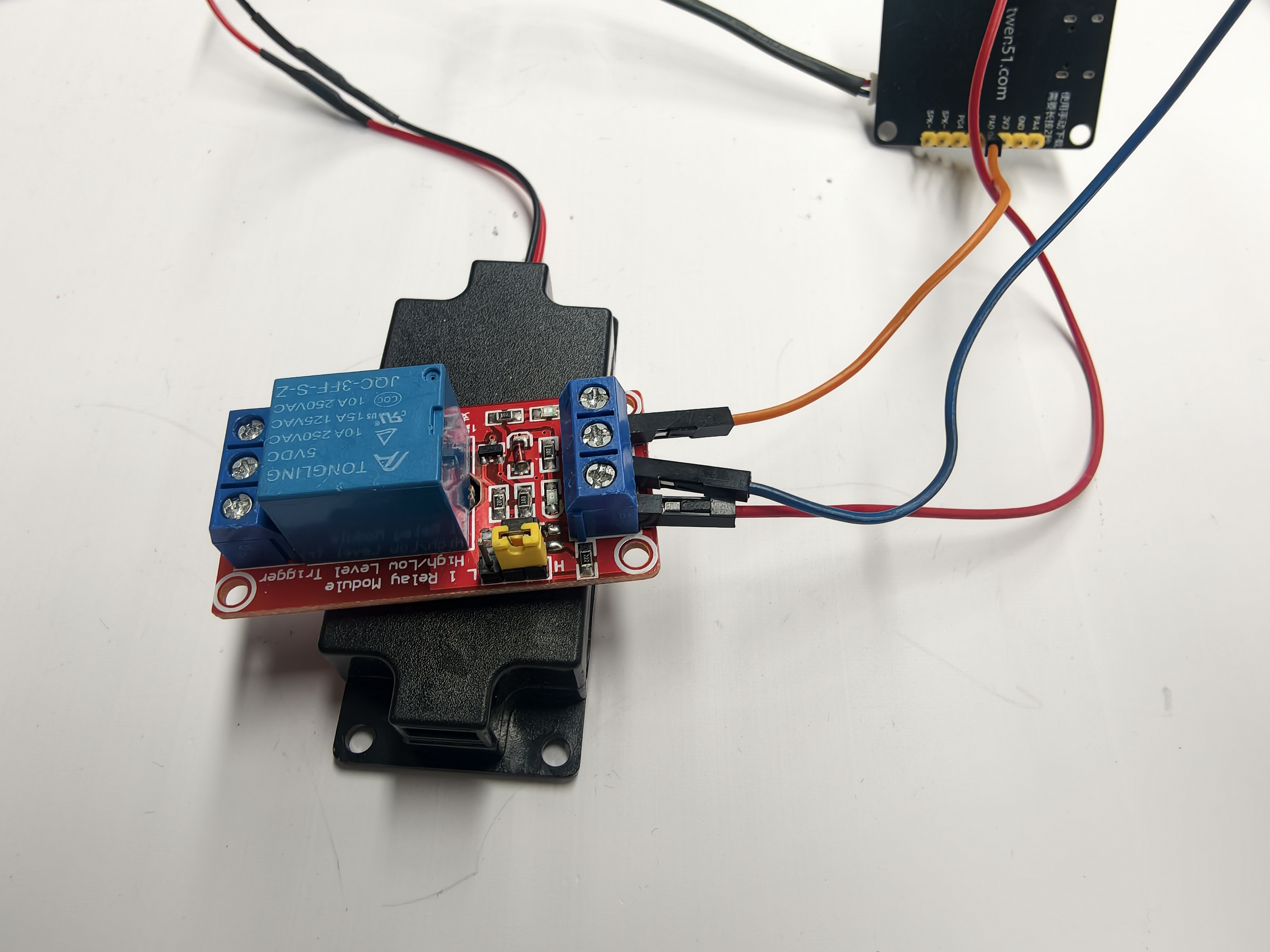

单片机接继电器

向左
向右
12345

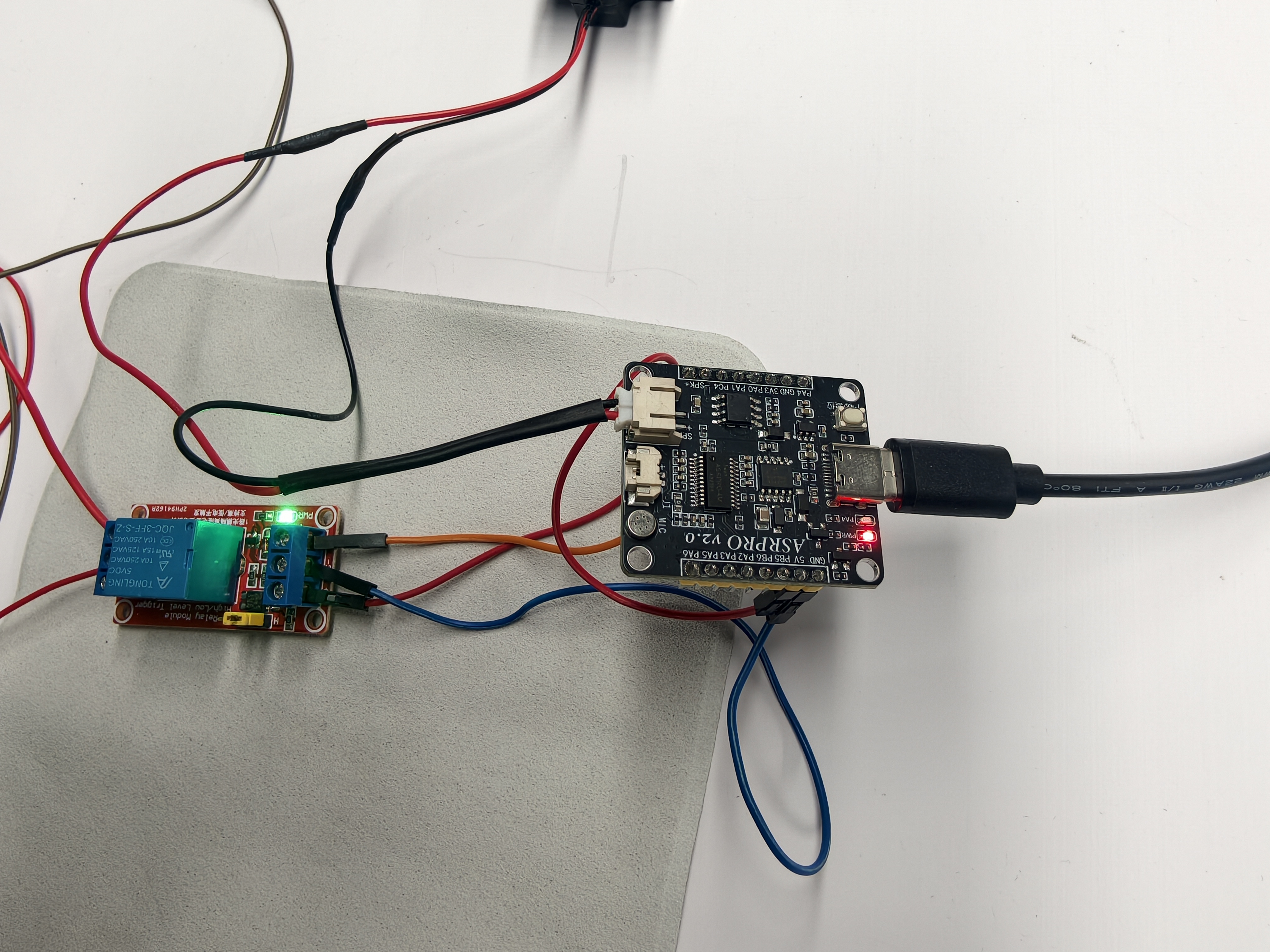

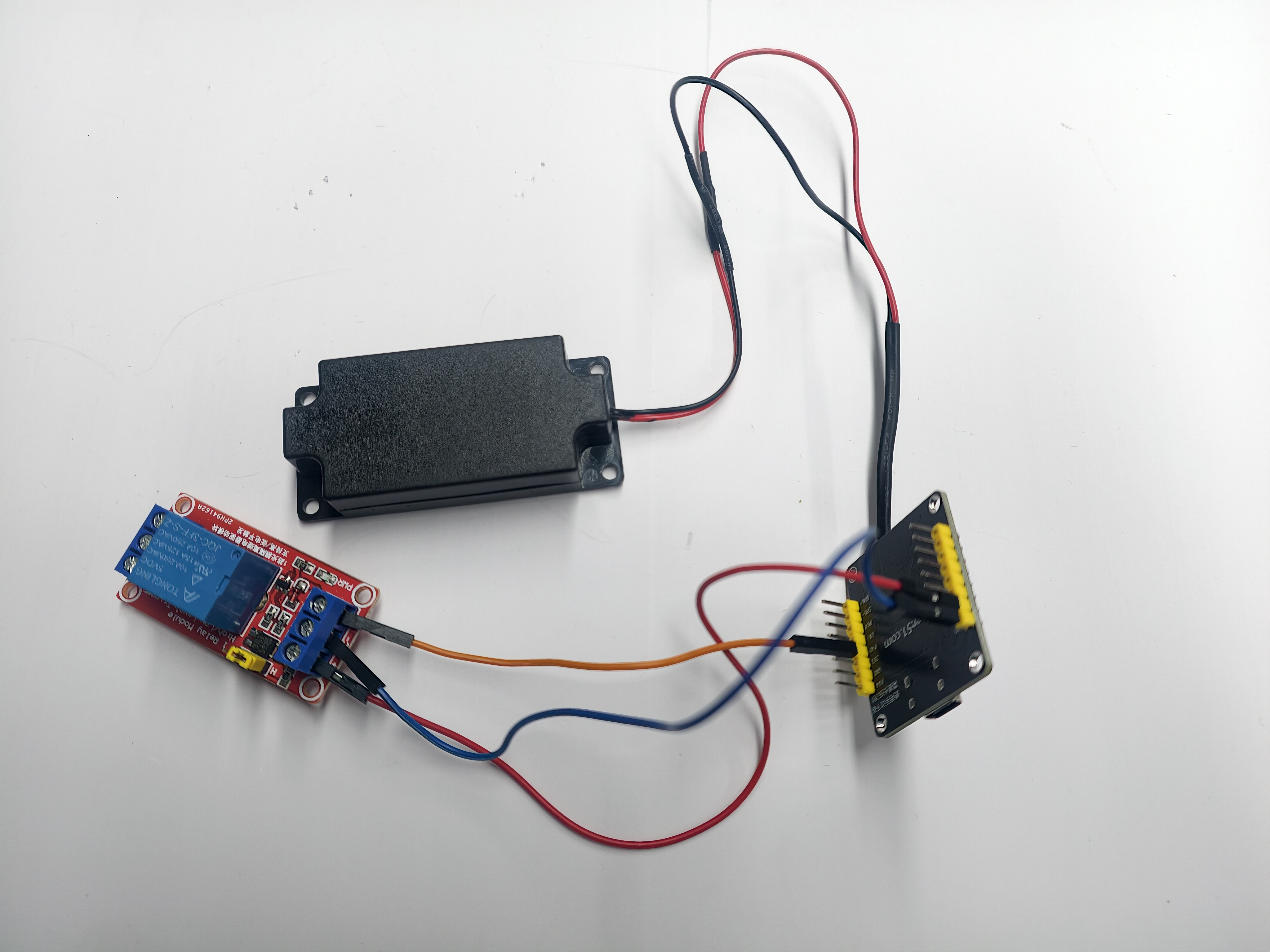

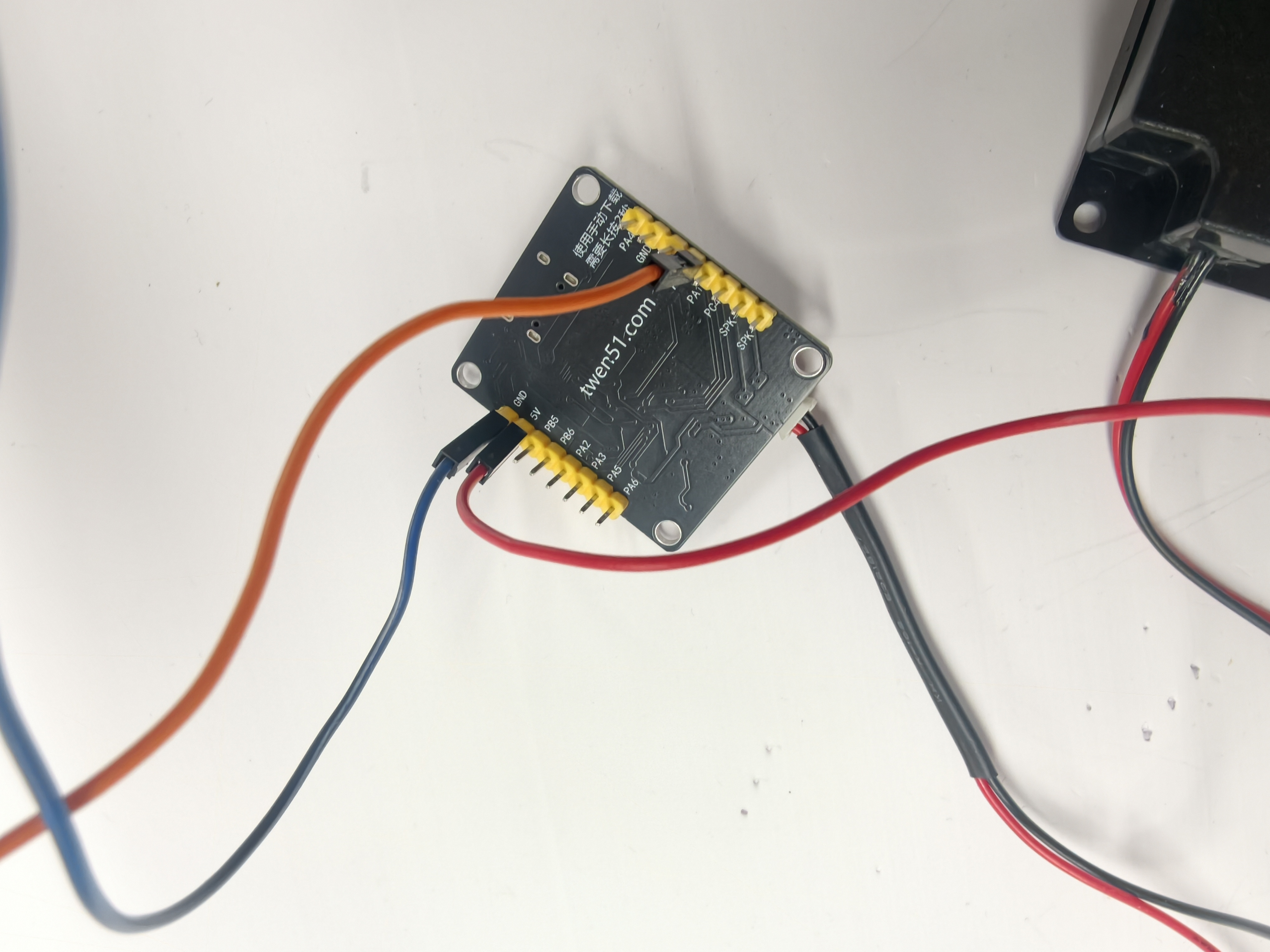

  1. 将天问51单片机【以下简称单片机】的喇叭接好
  2. 开始接引脚，前者是单片机引脚，后者是继电器引脚

5V----DC+

GND-----DC-

PA0----IN

4

准备灯组

向左
向右
12345678

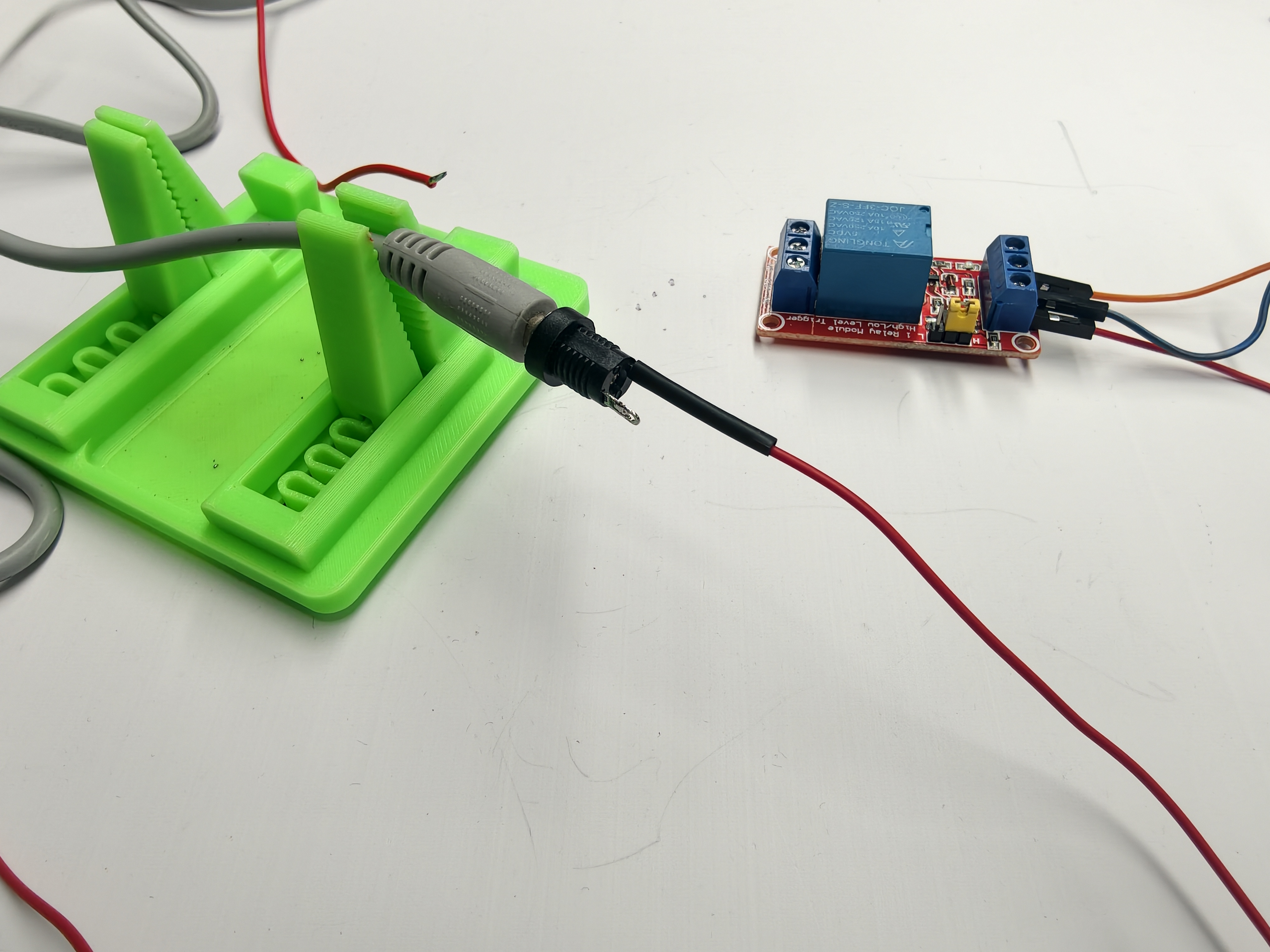

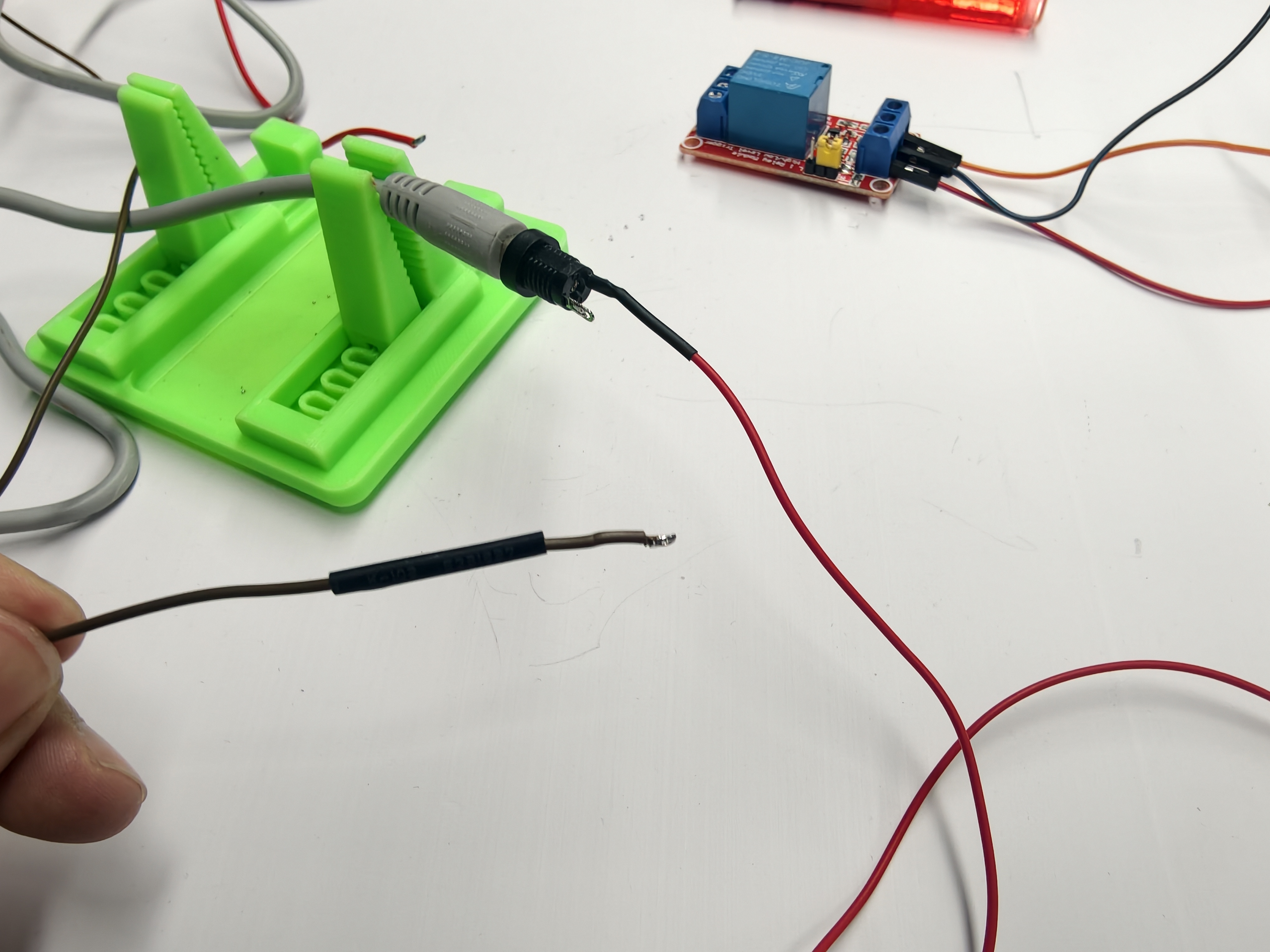

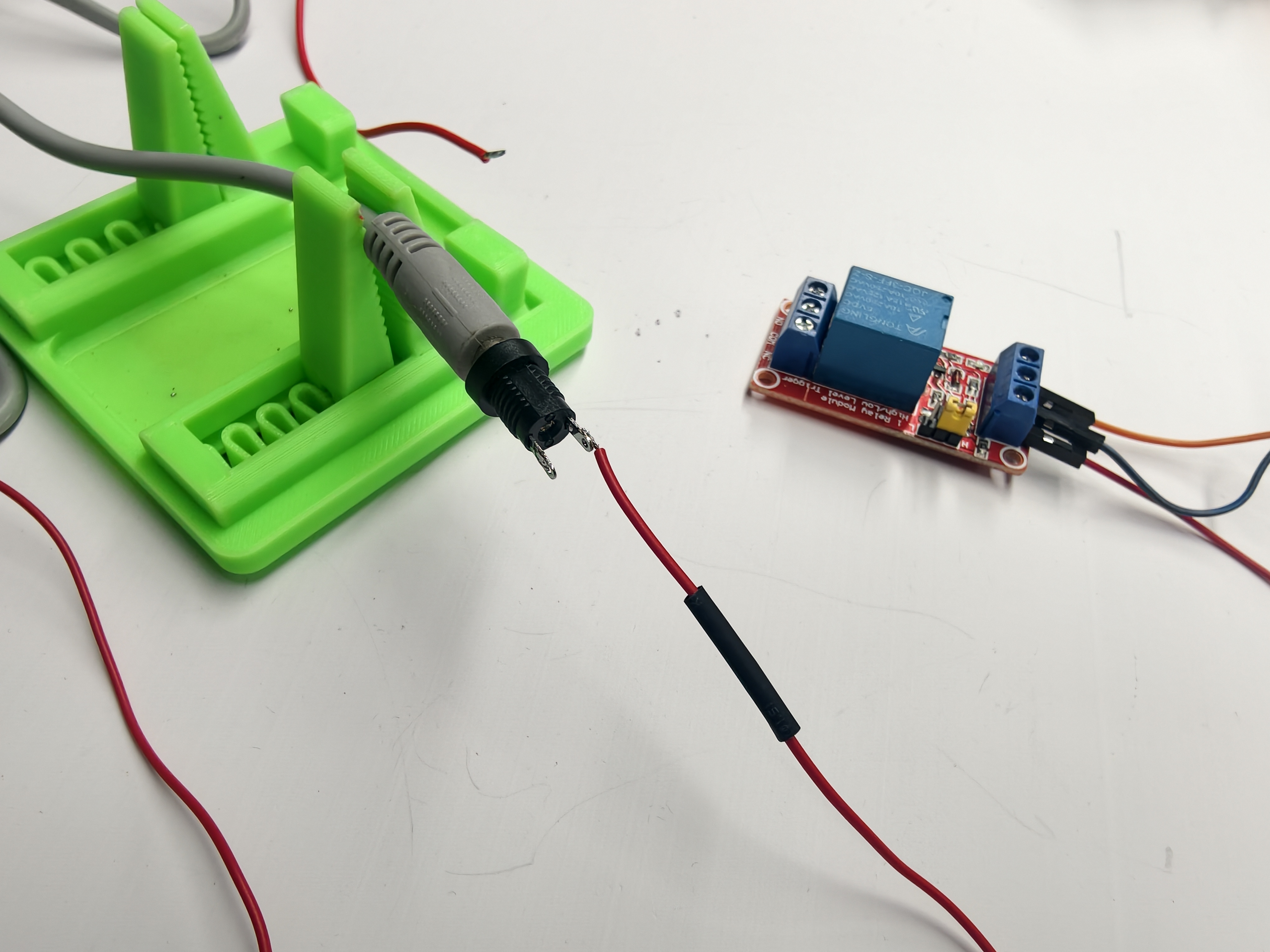

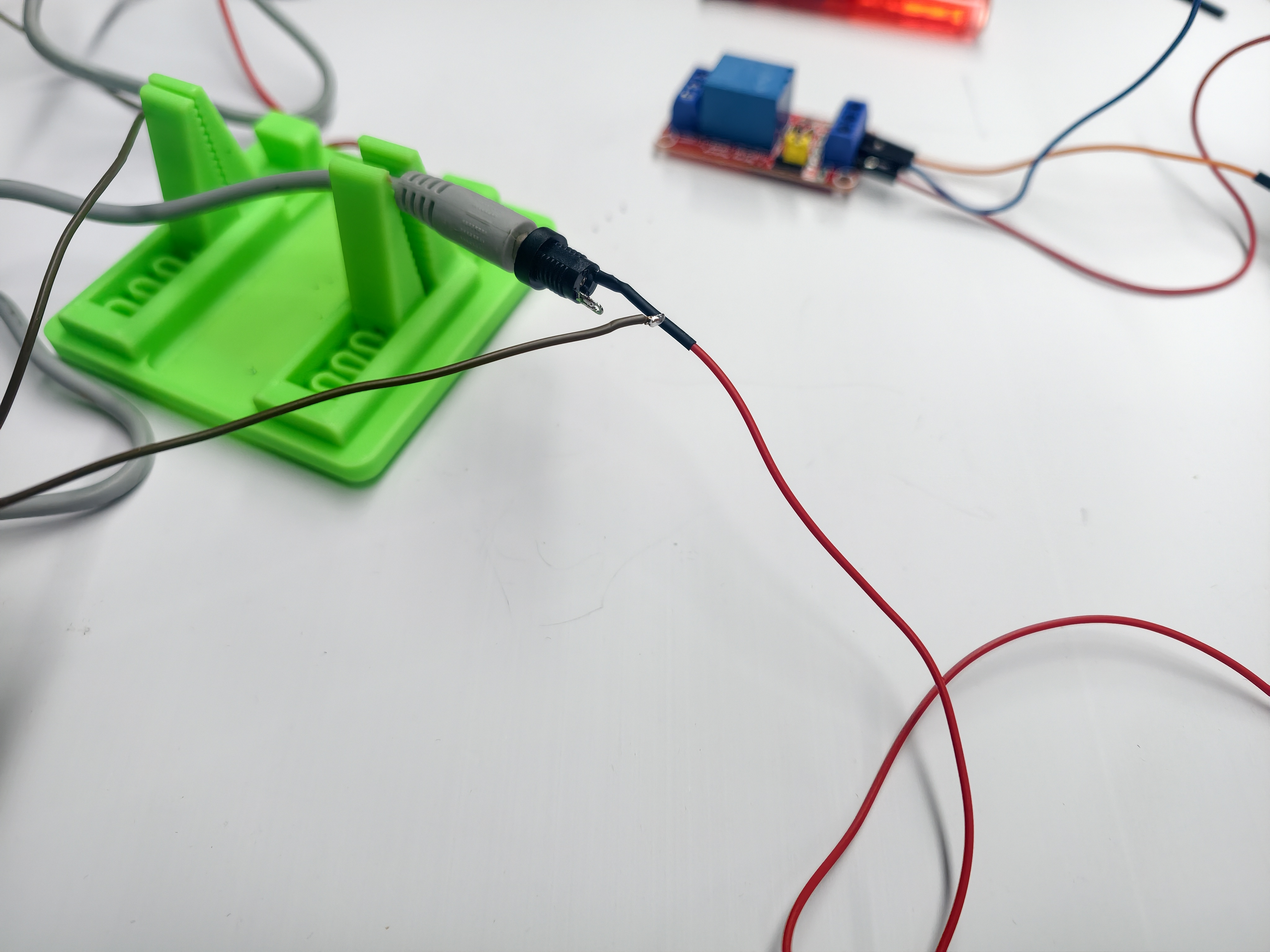

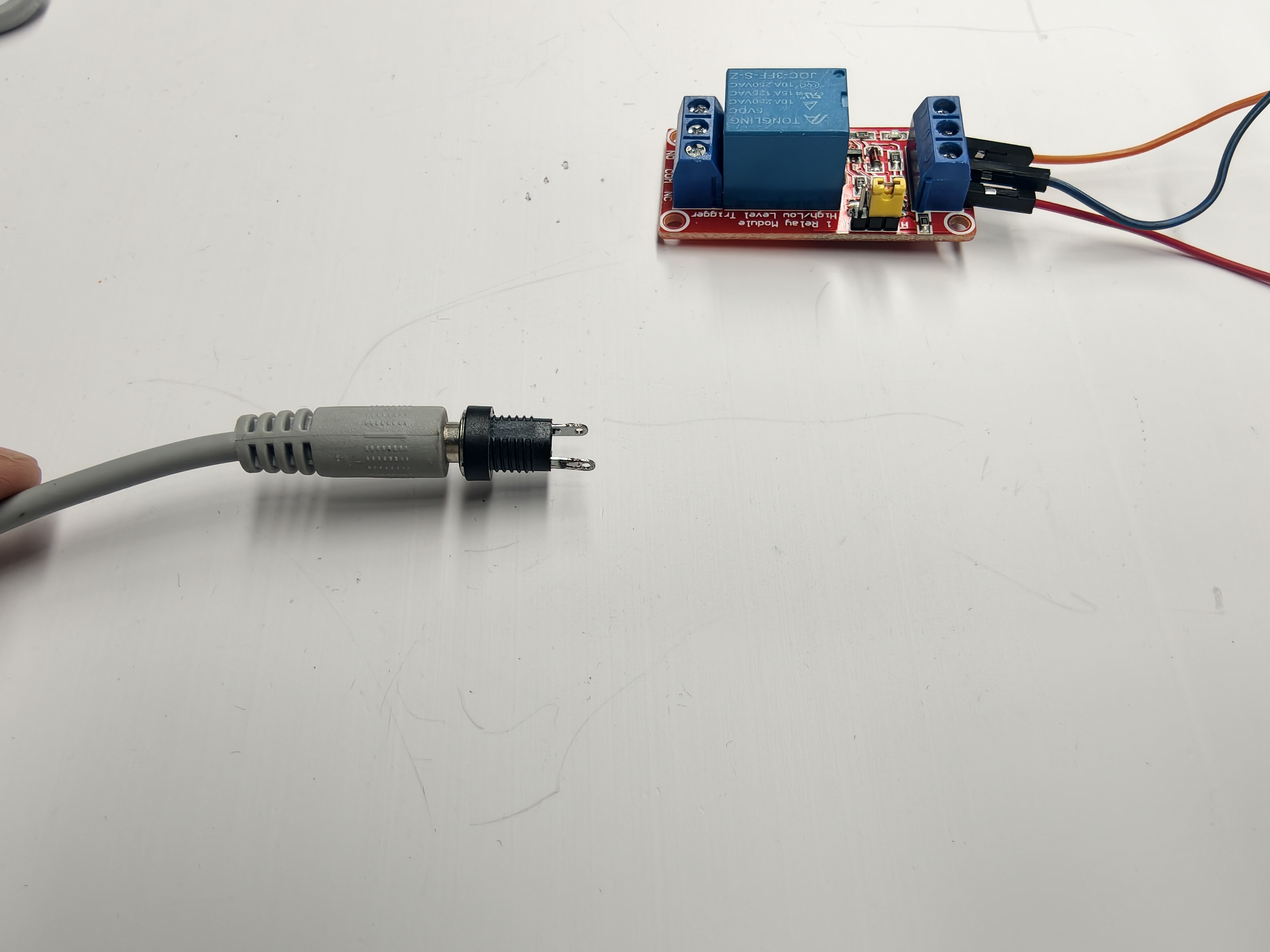

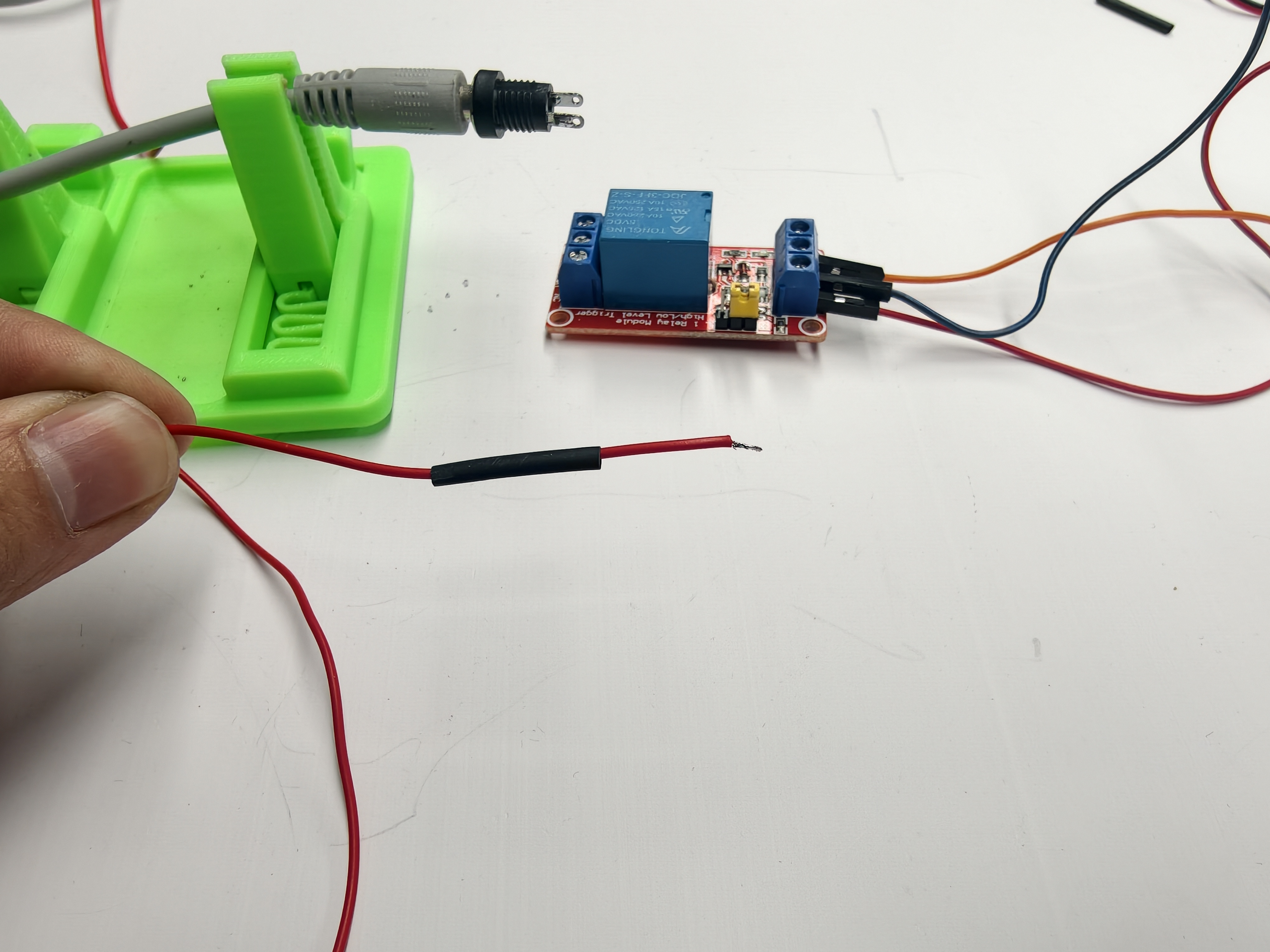

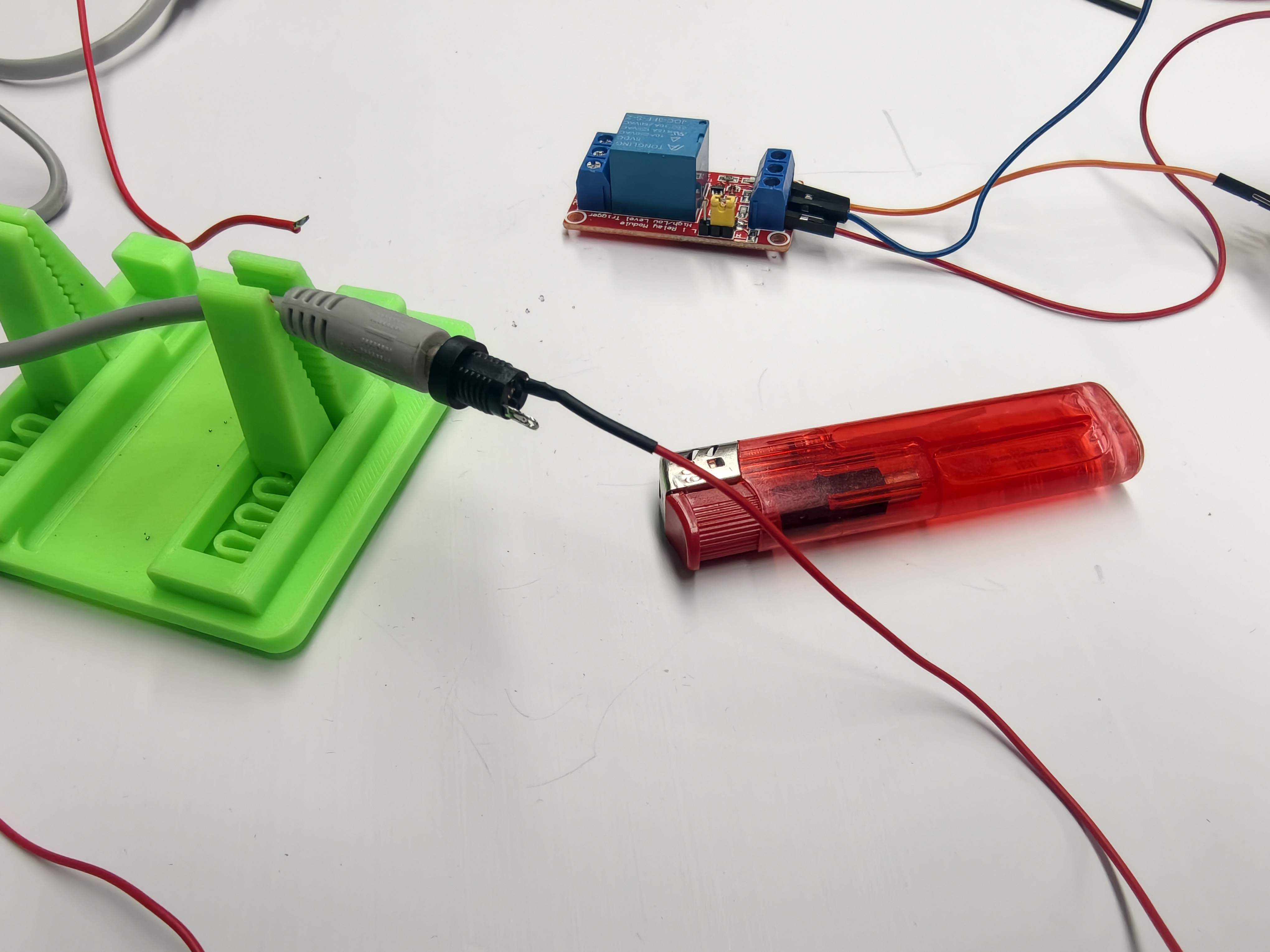

准备好12V电源，接好DC母座，使用万用表确定正负极，再焊接正负极线头


5

继电器接灯组

向左
向右
1234

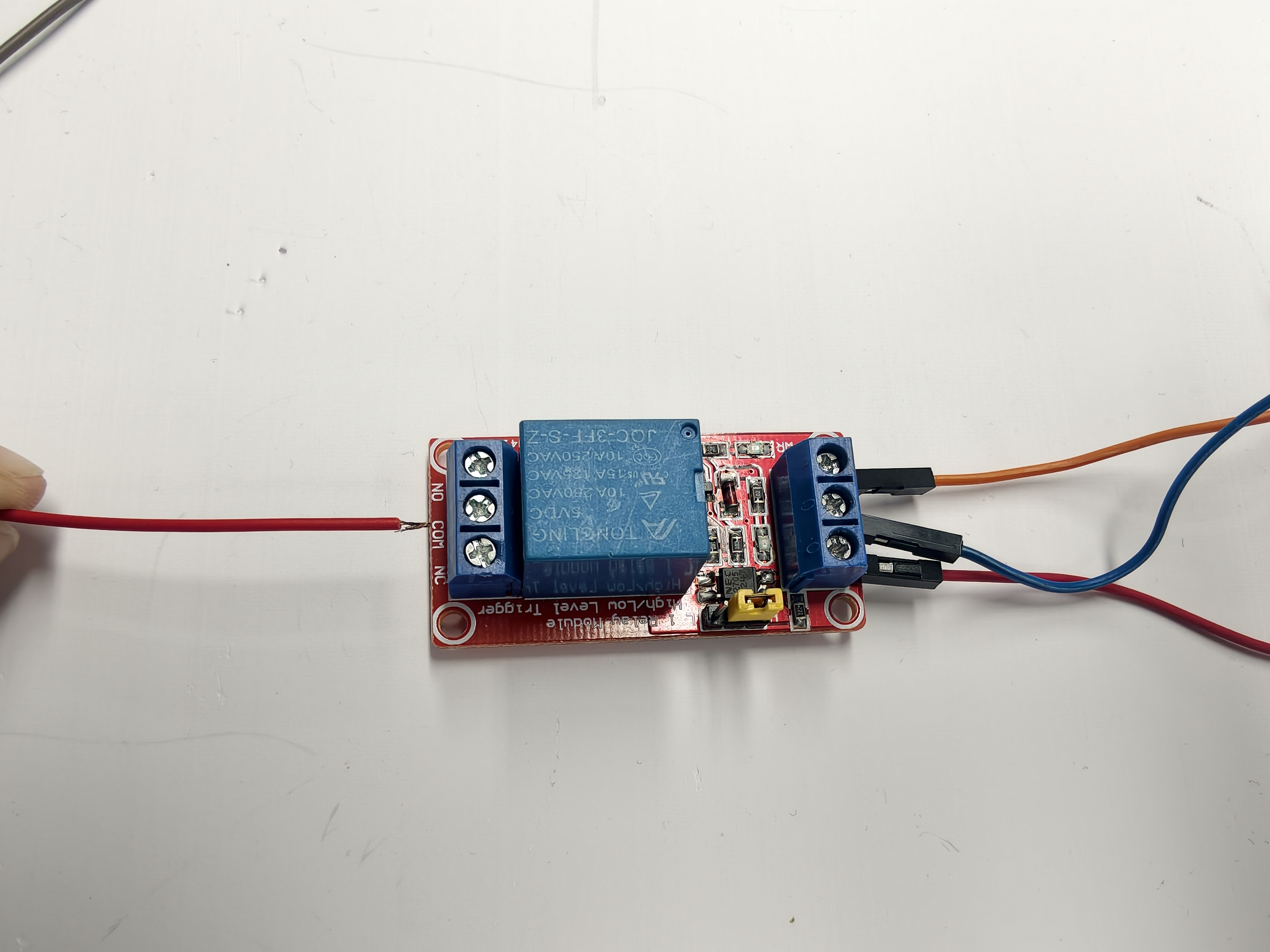

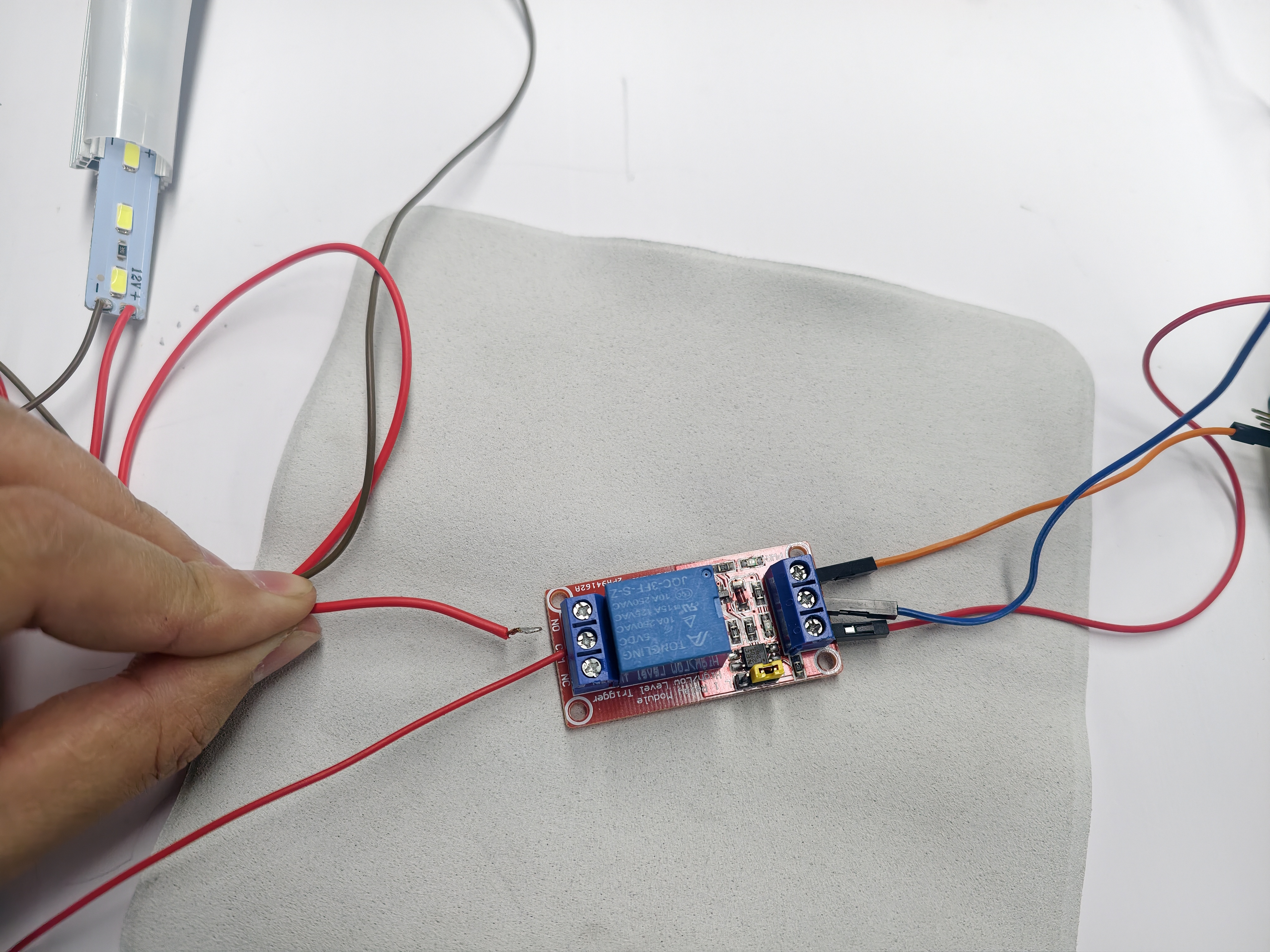

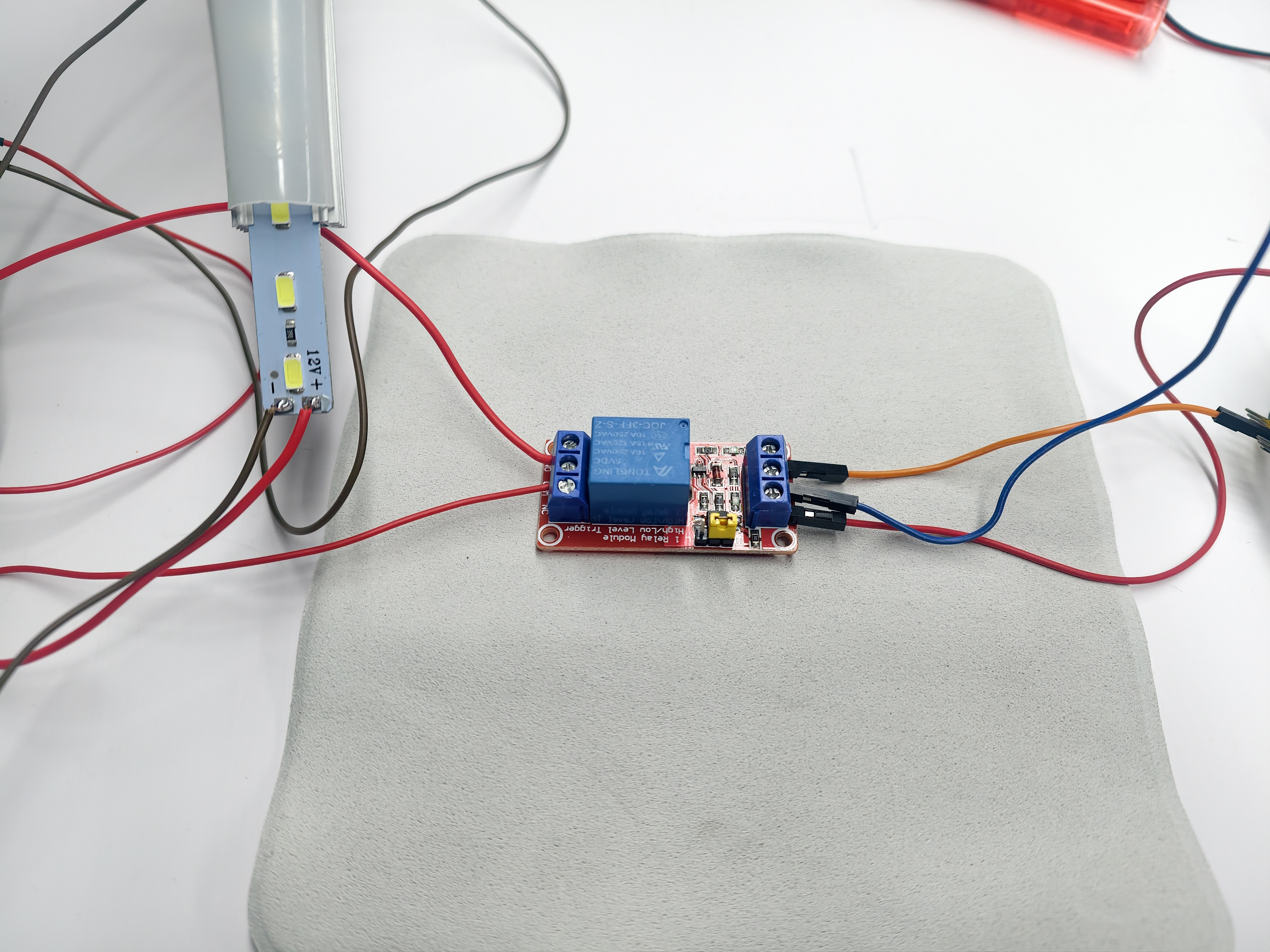

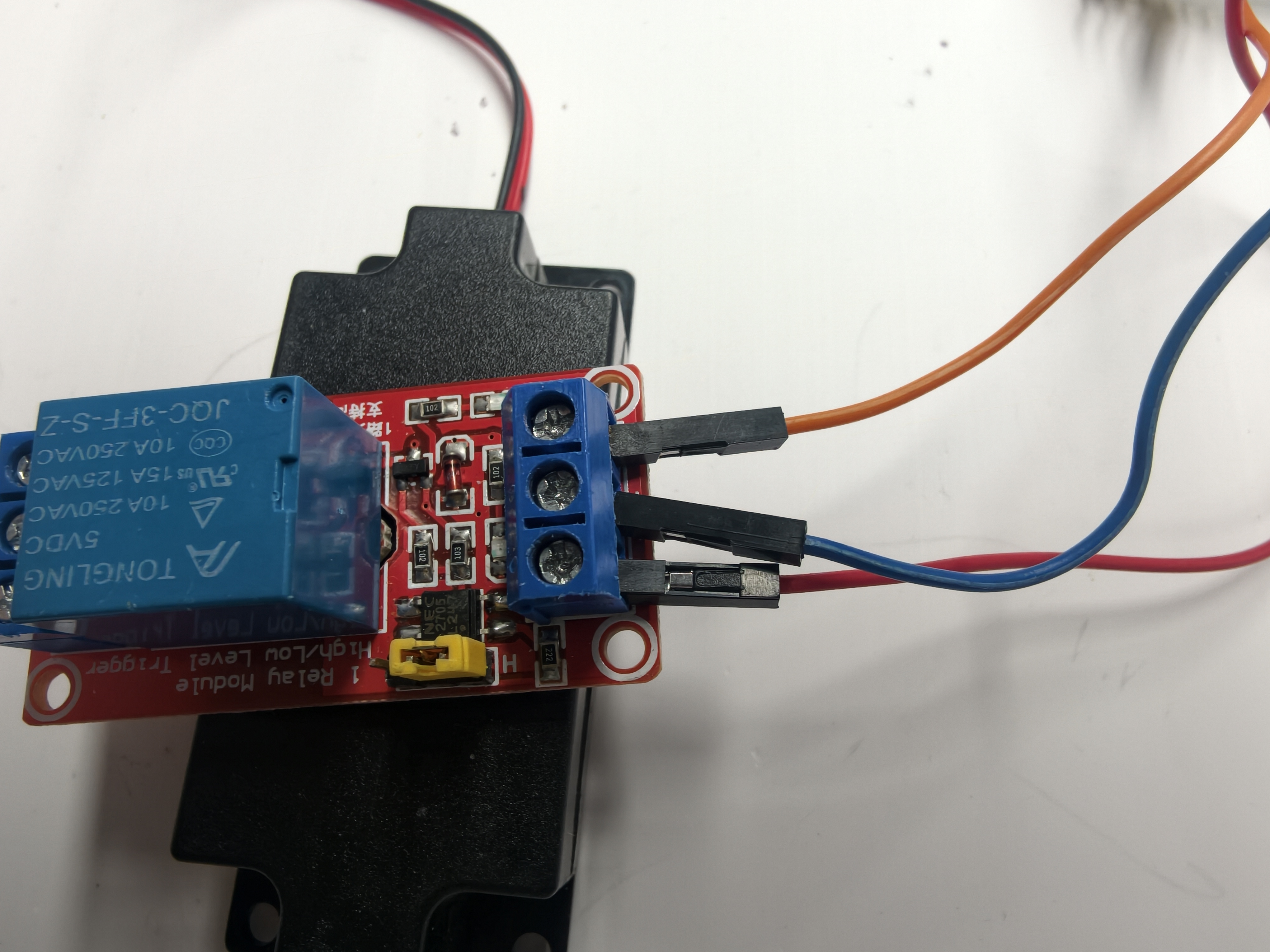

12V电源线连接继电器输出端、灯组

连接如下：

  1. 12V负极----灯组负极
  2. 12V正极----继电器com端
  3. 继电器NC----灯组正极


6

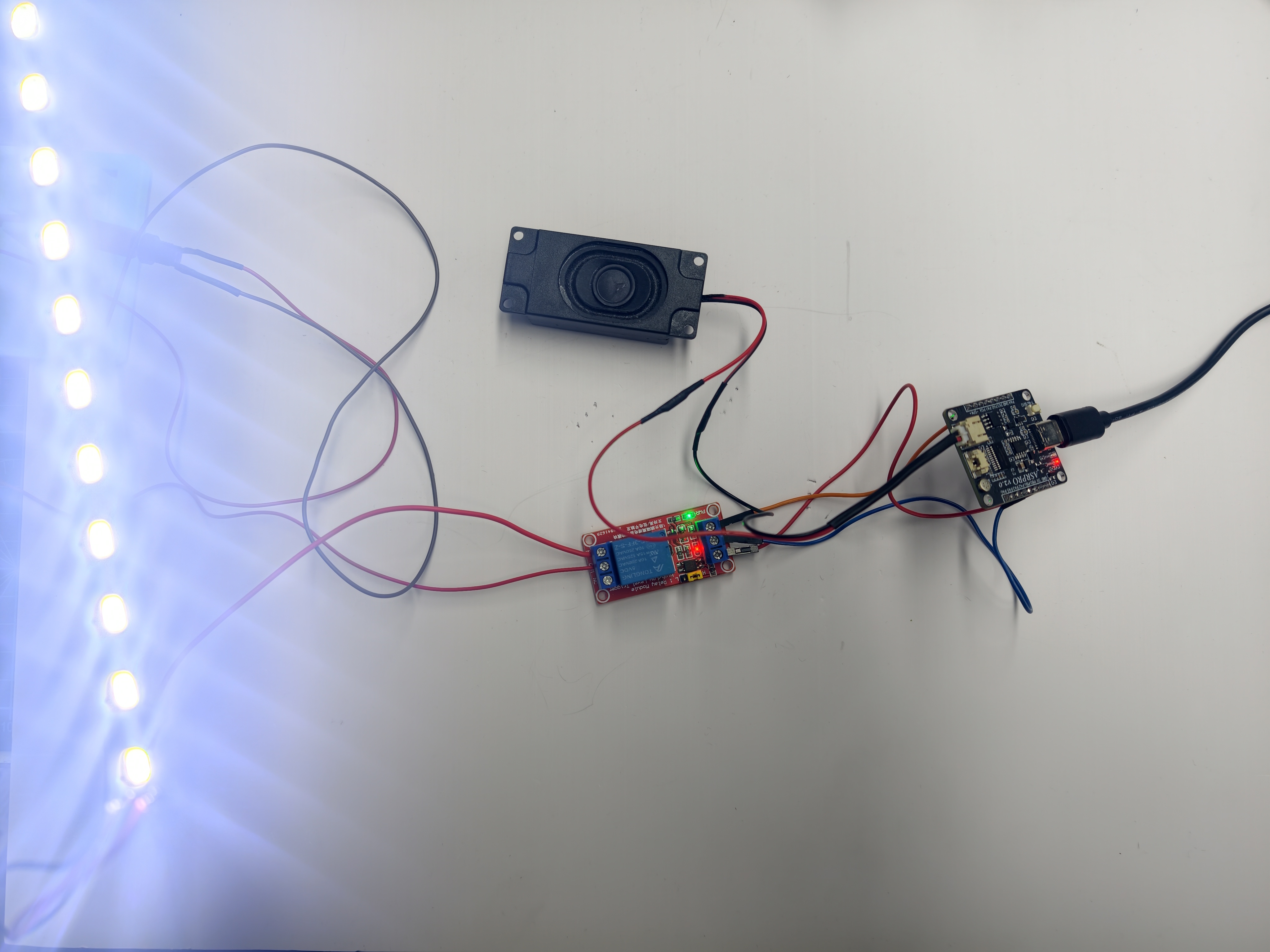

功能测试

向左
向右
1234

单片机通电，语音唤醒为永久，因此任何时候直接说“打开继电器”“关闭继电器”，就可以实现开关灯了
