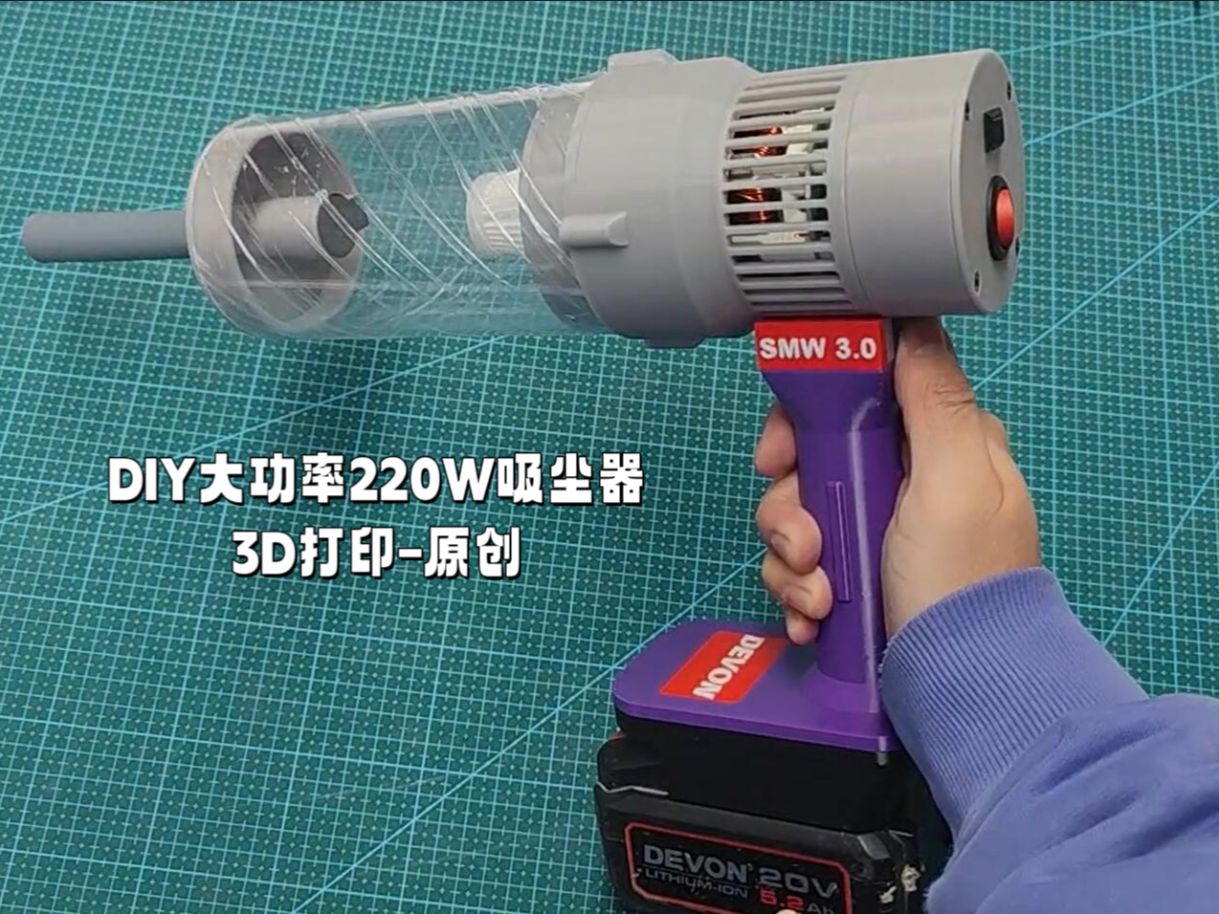

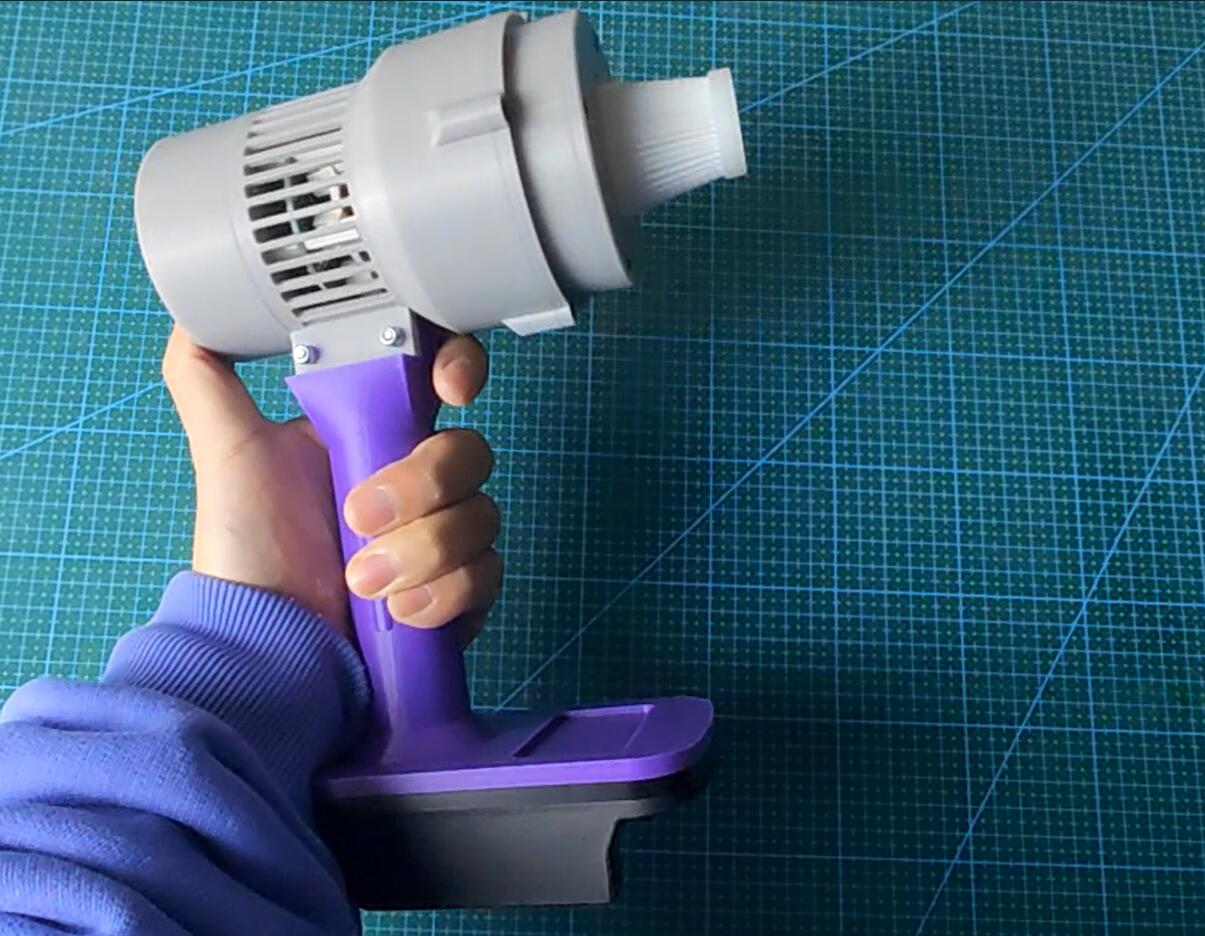

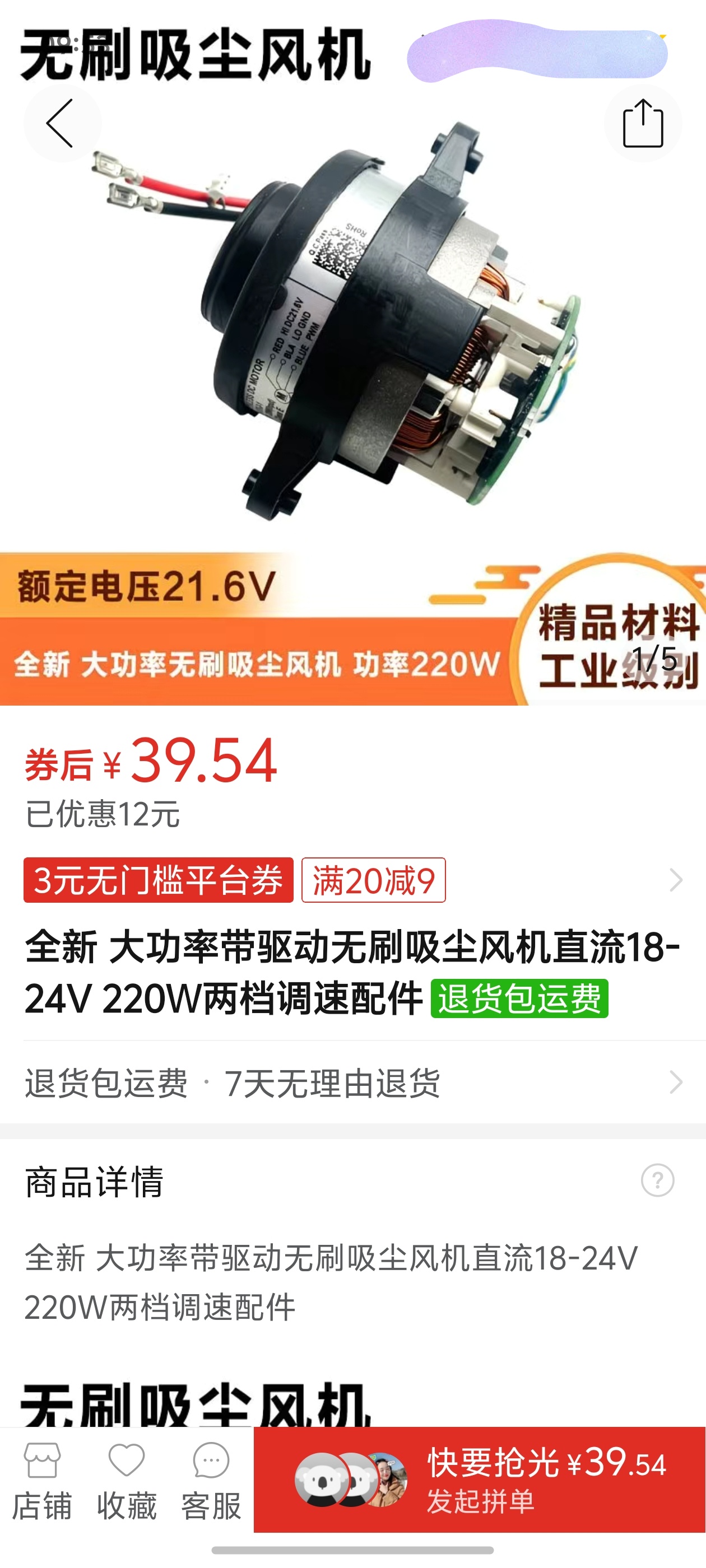

DIY锂电版本220W吸尘器3D打印-原创

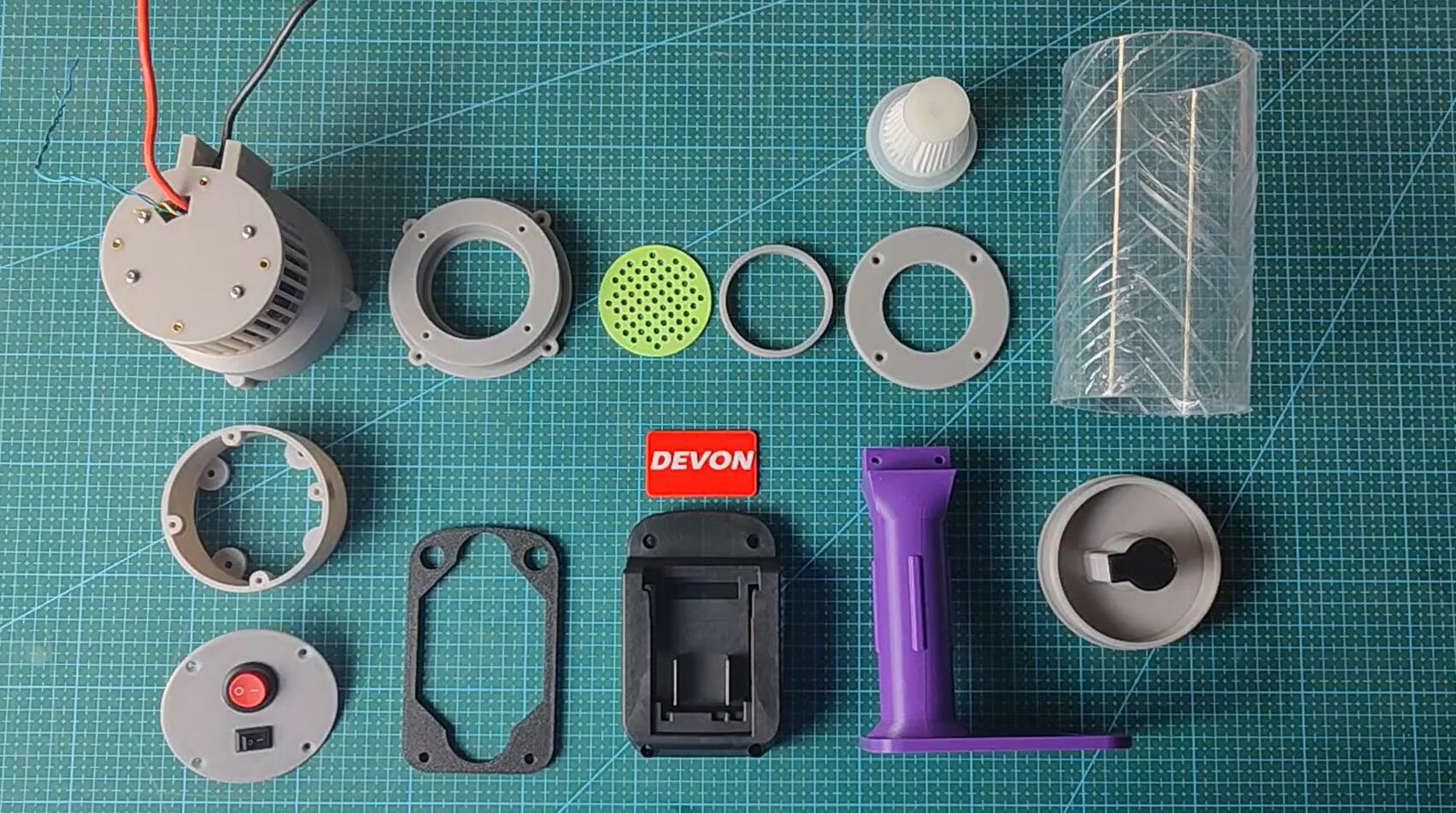

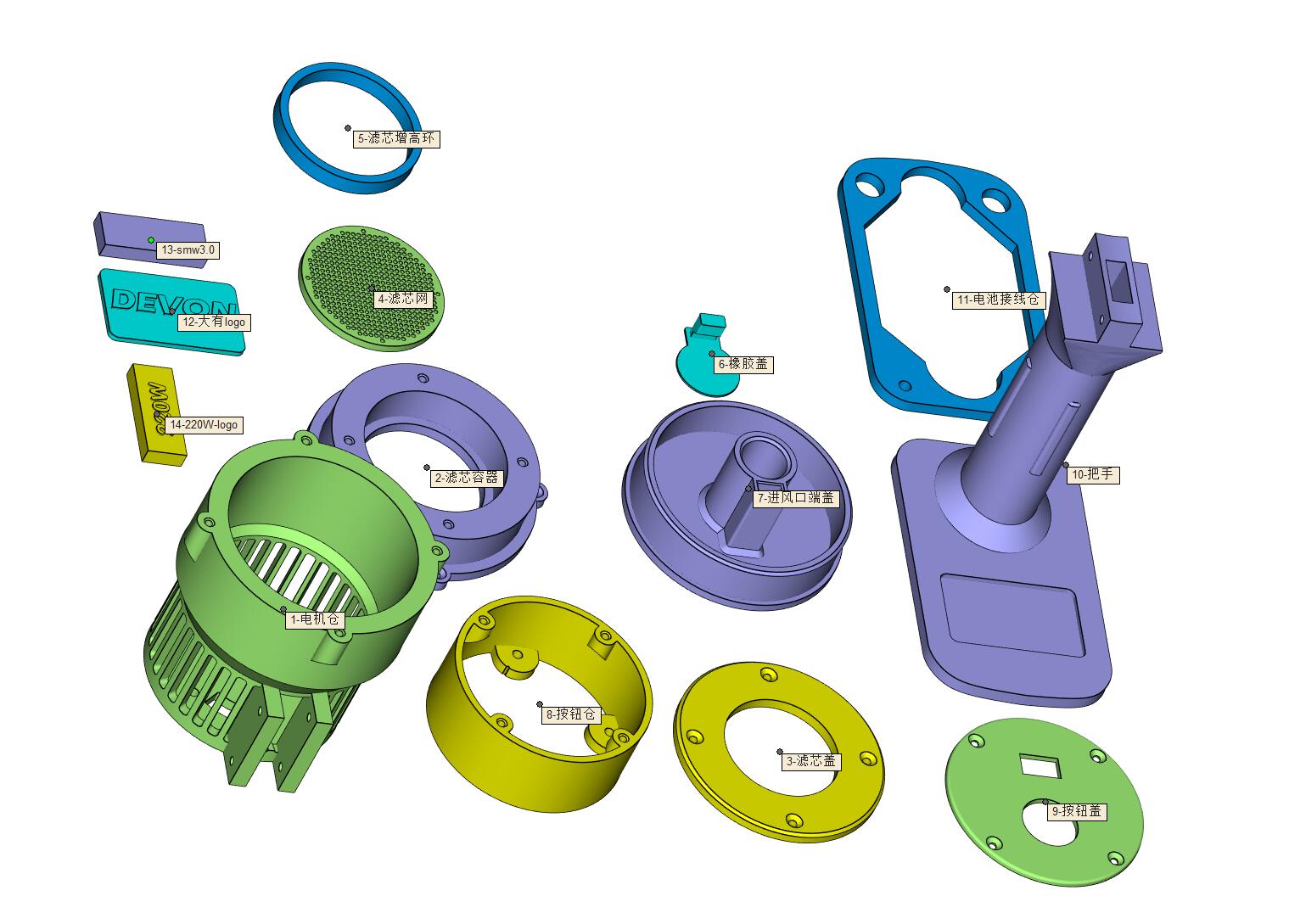

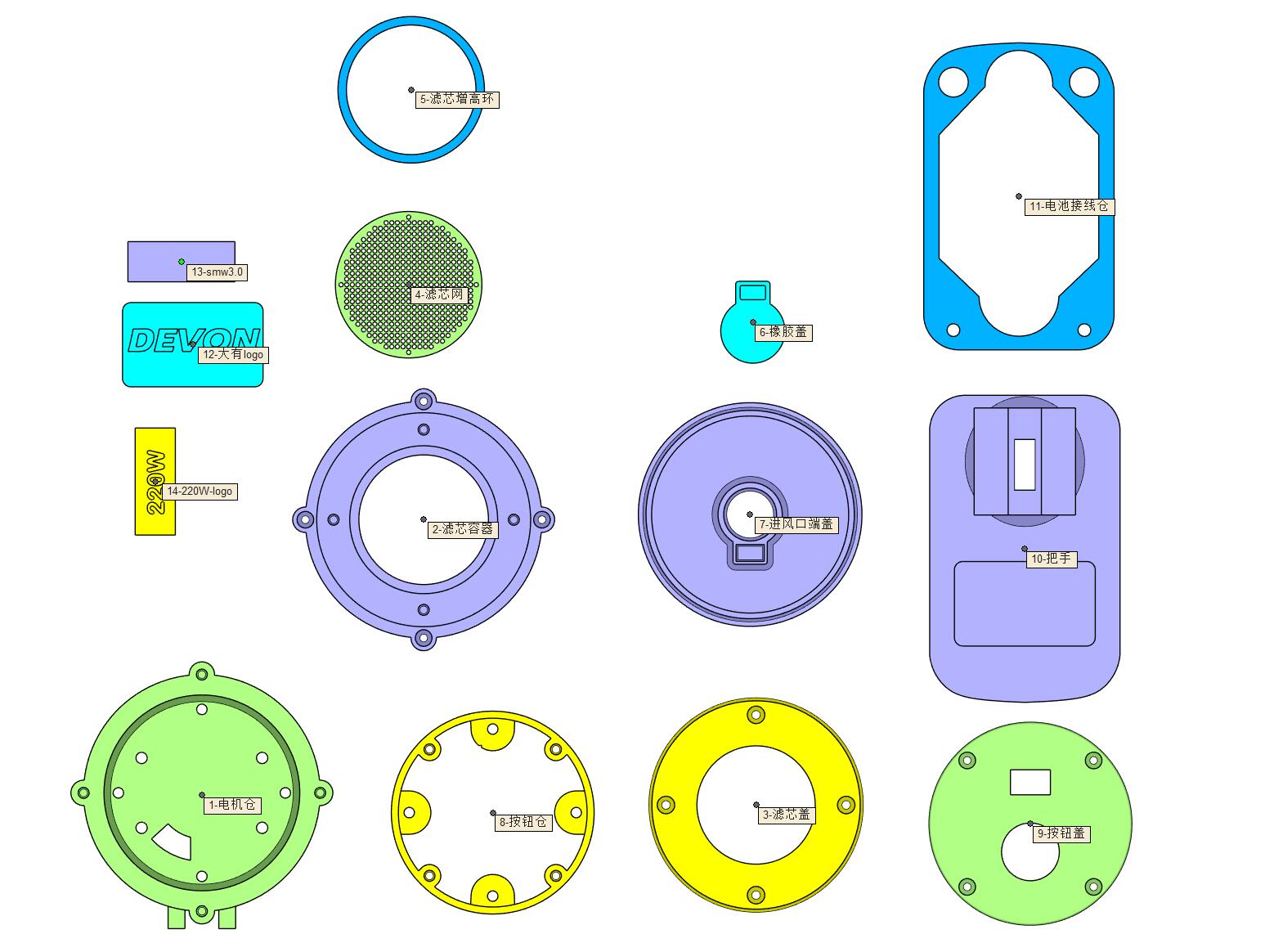

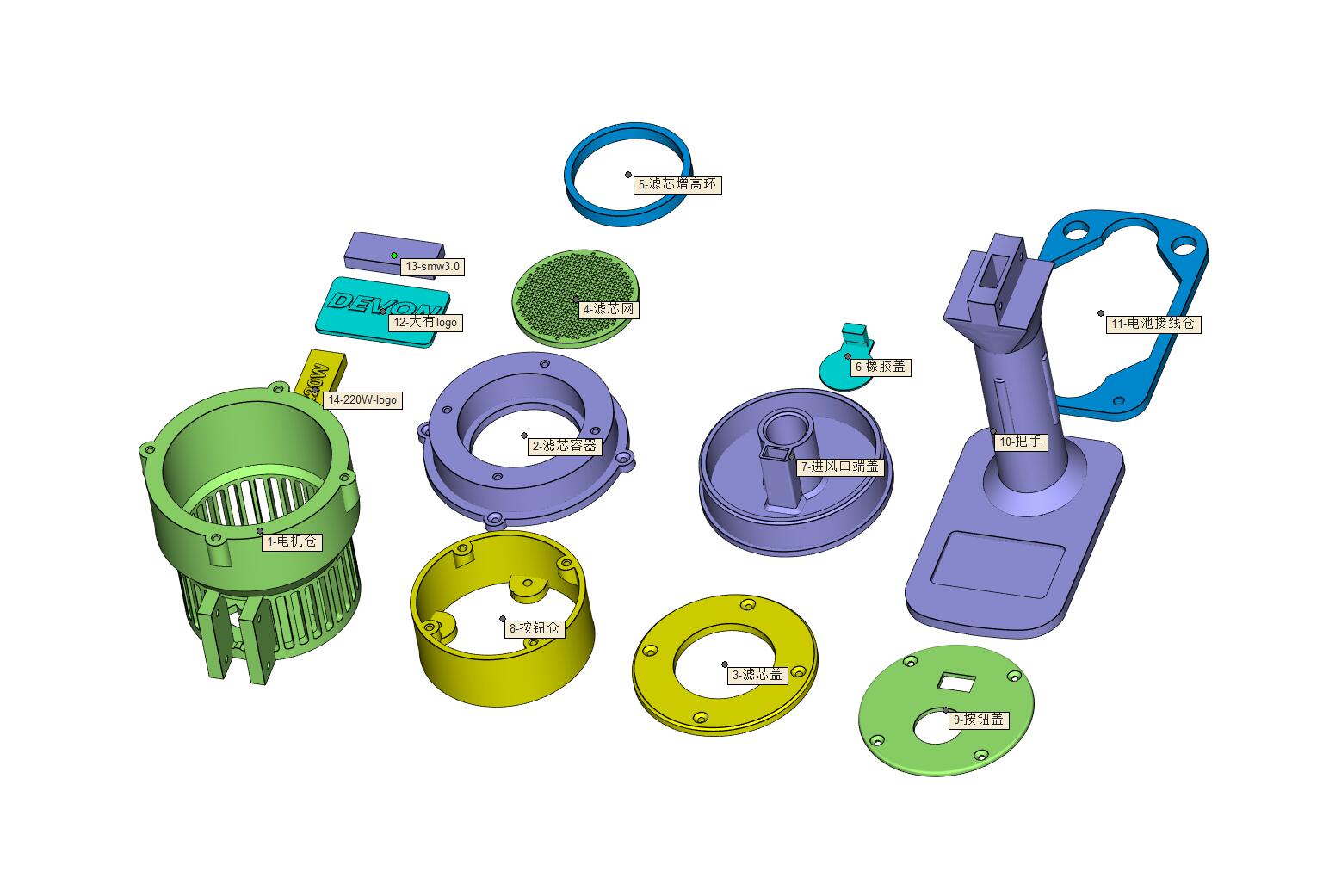

如图，合计14个打印零件

注意6号-橡胶盖，需要使用TPU打印

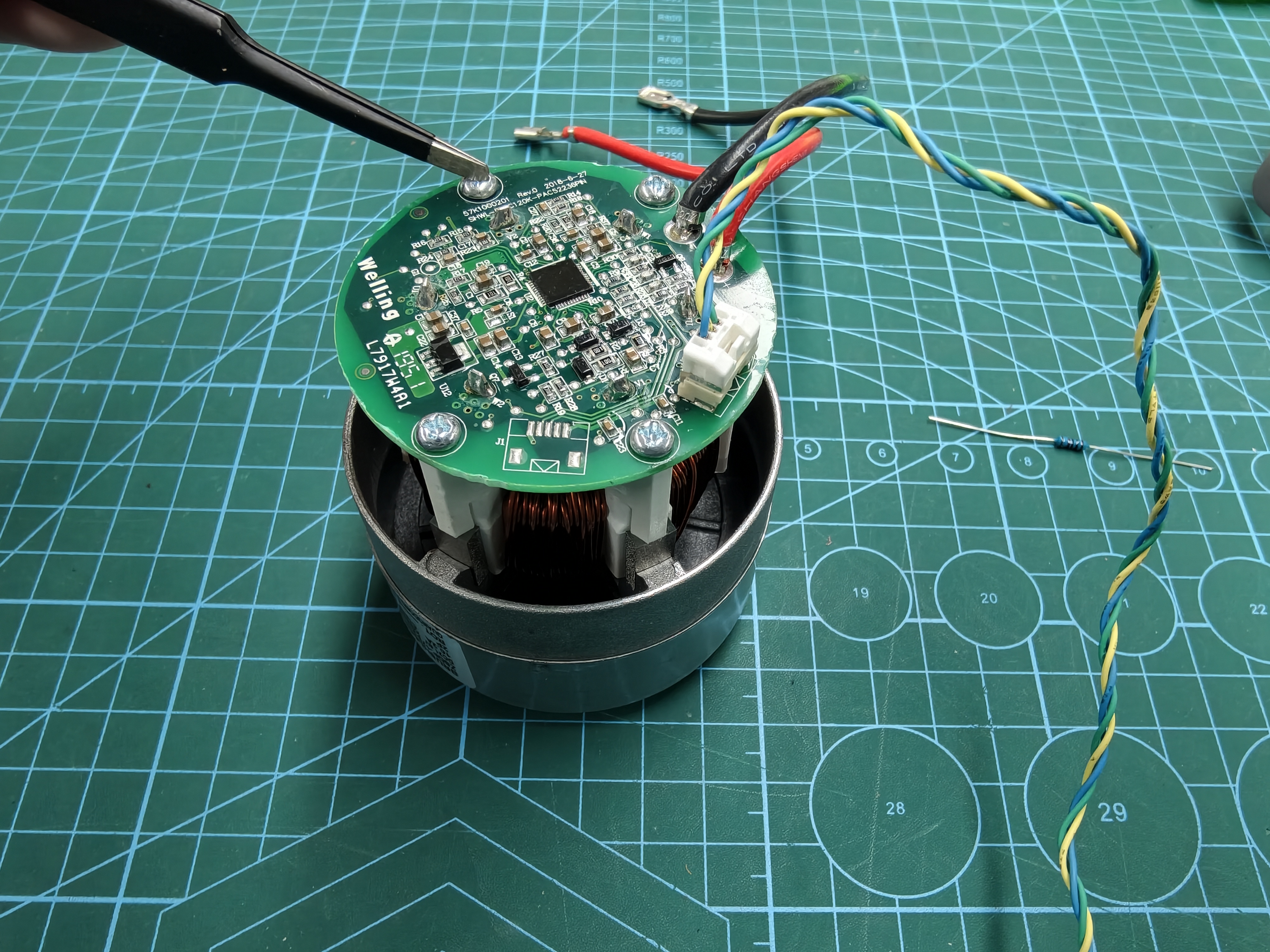

1. 将电机的4颗螺丝拆解下来（特别紧，注意安全）

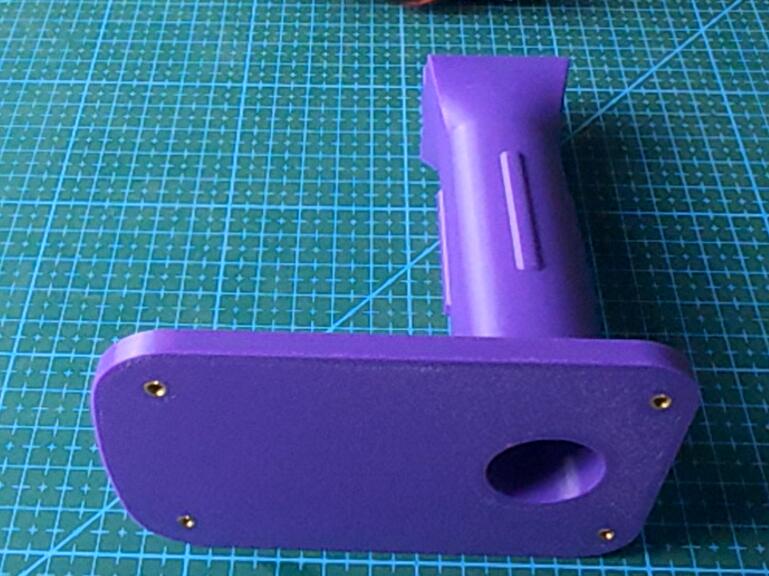

2. 电机座和把手预埋M3铜螺母，再准备好尼龙柱4个，M3*50螺丝4个

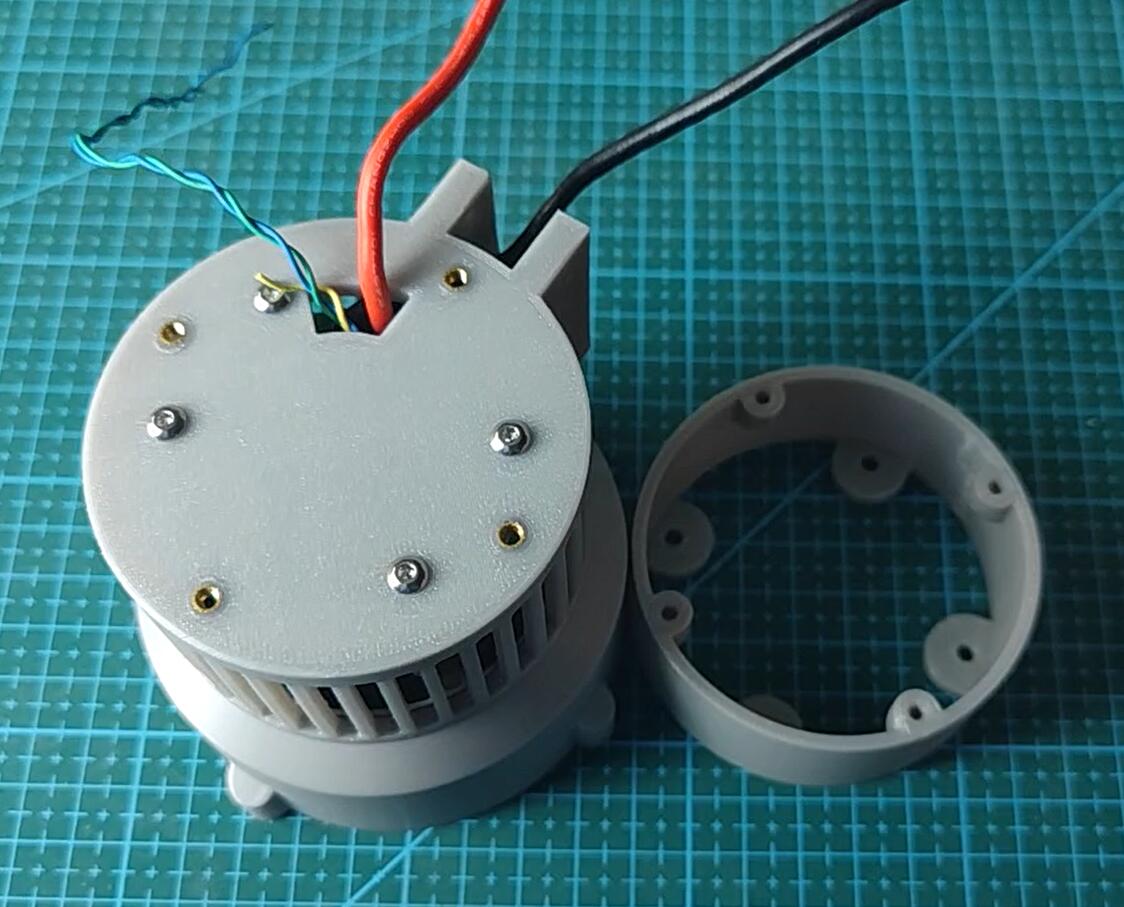

3. 将电机顶部，缠一圈自粘密封圈
4. 将以上组装在一起，参考视频

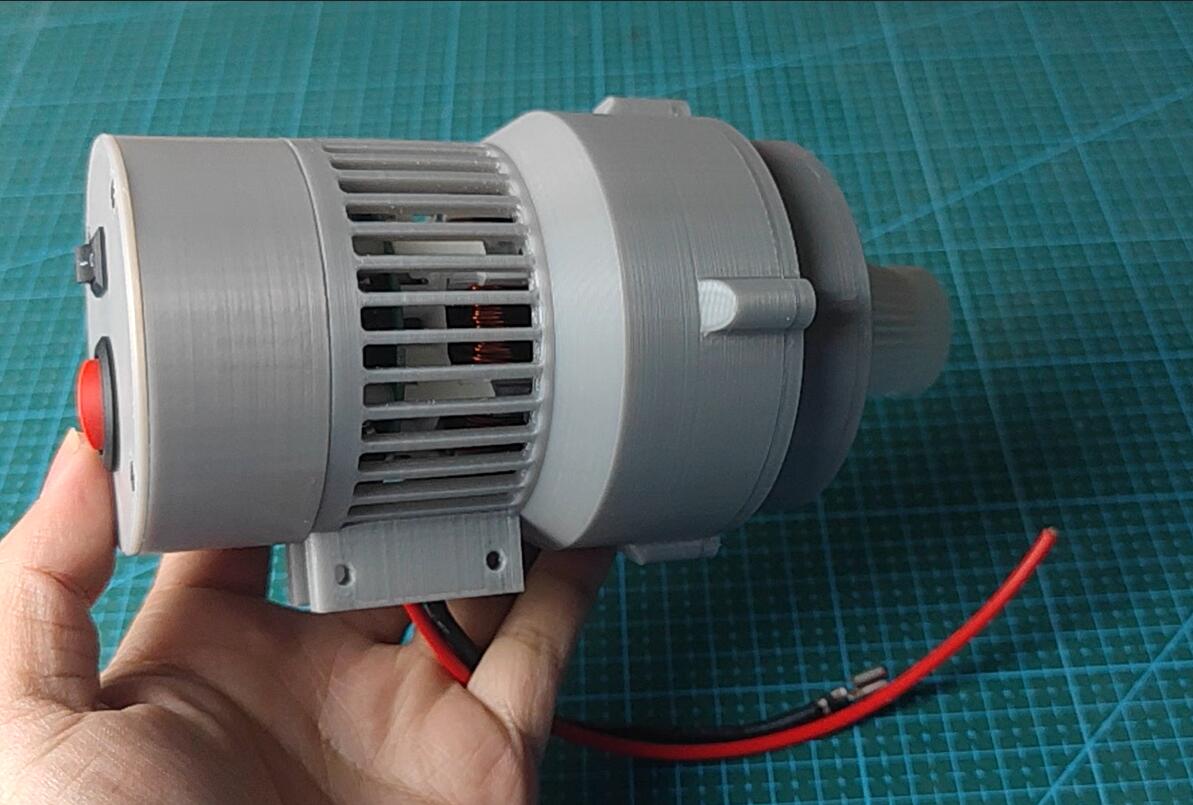

5. 电机总成完成

本步骤完成

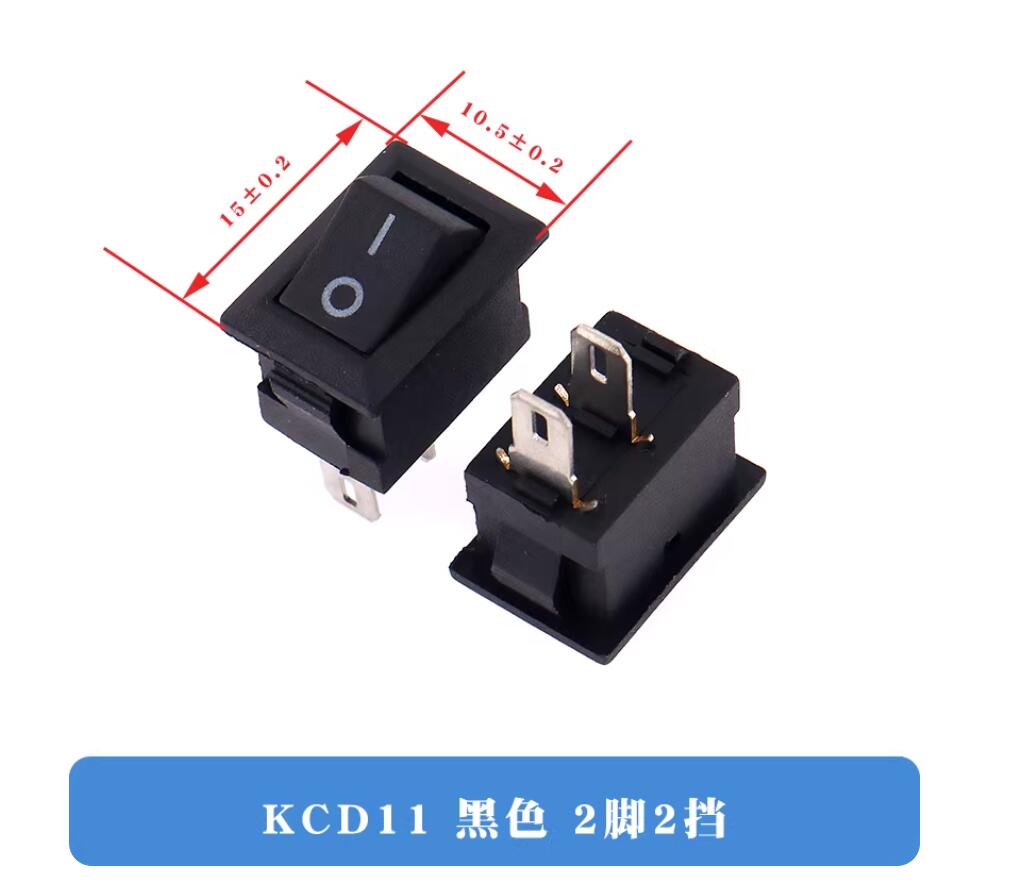

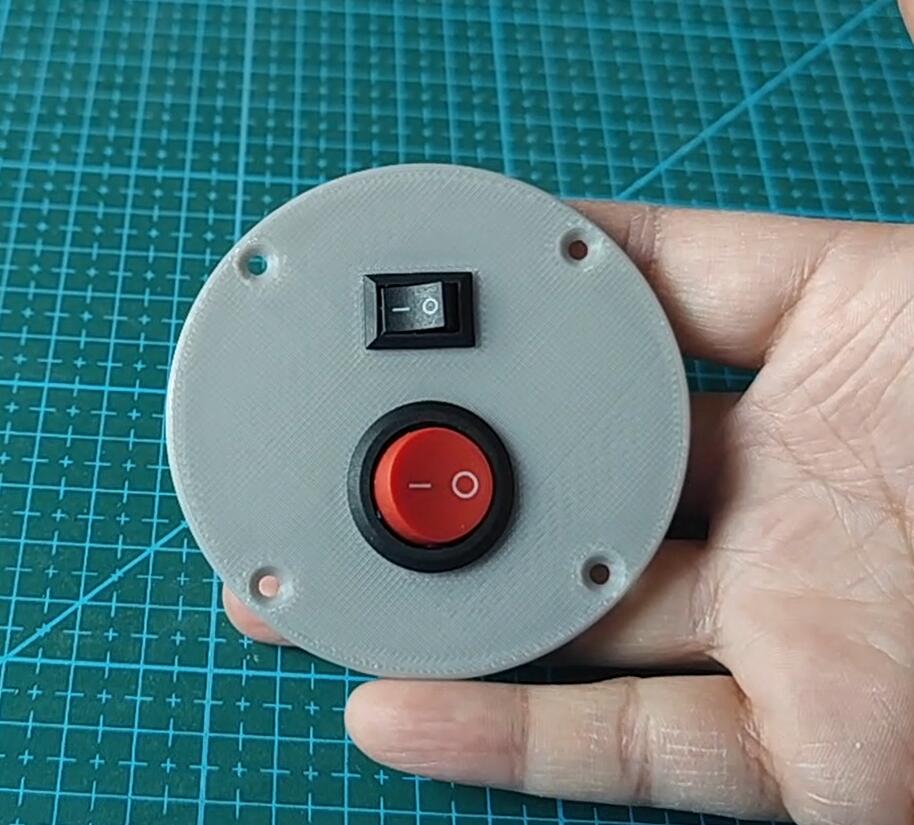

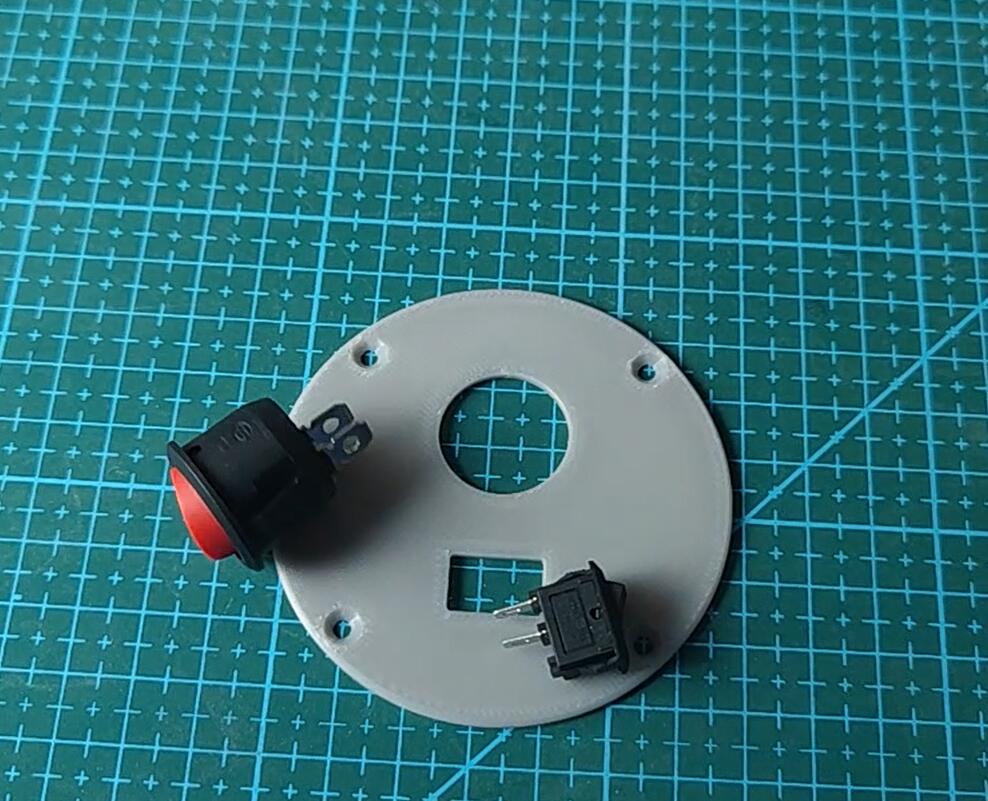

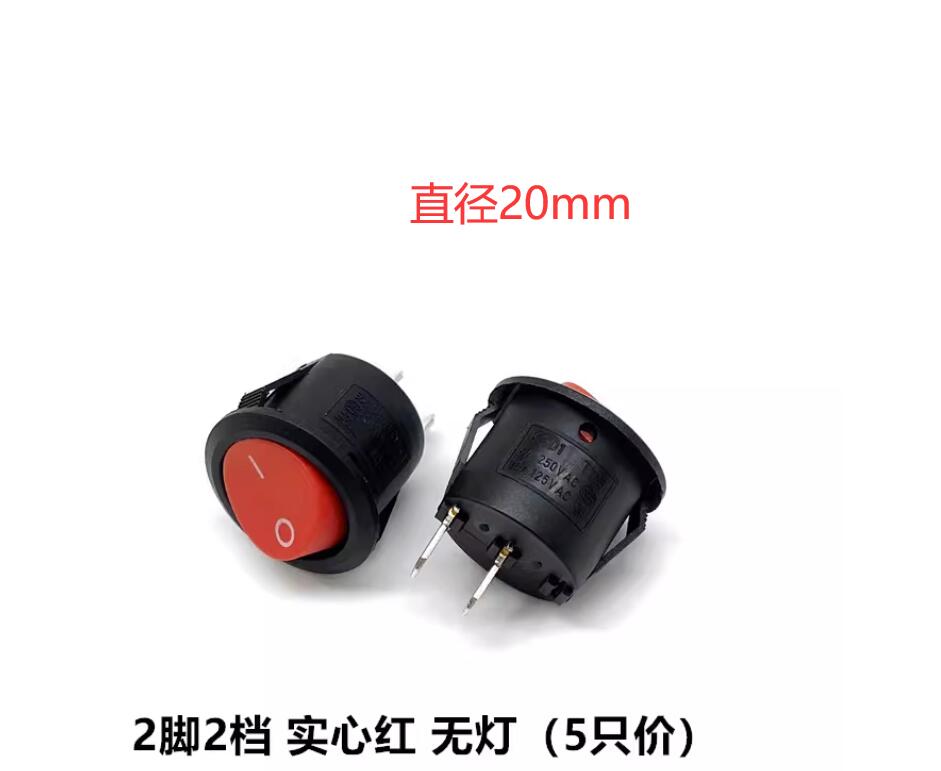

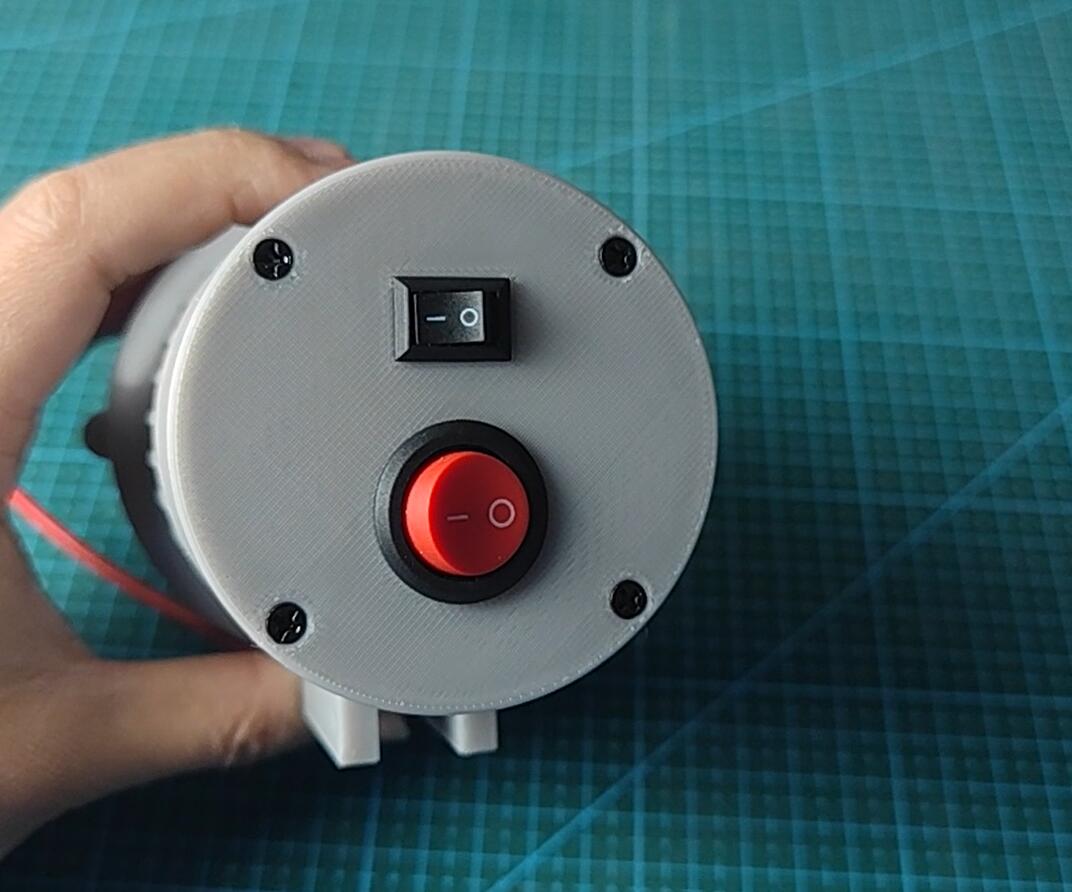

1. 将两种开关，按压装好
2. 接线的桶状，称为：按钮仓，将按钮仓与电机总成，使用M3*8螺丝连接

本步骤完成

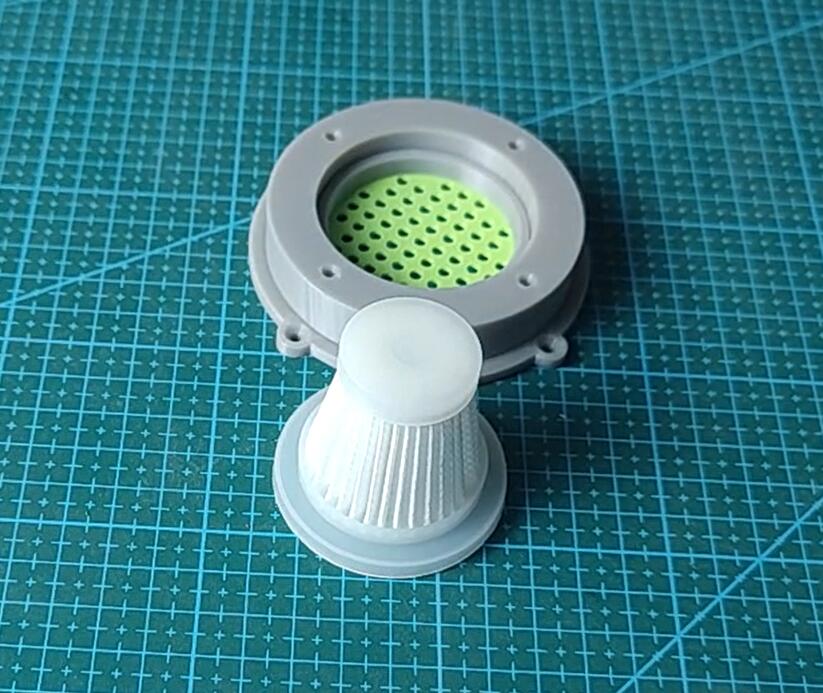

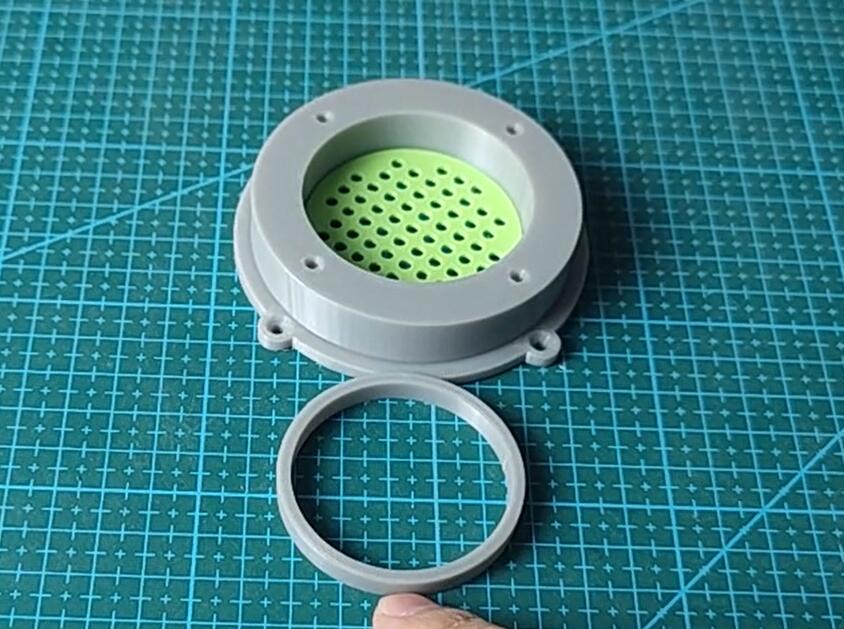

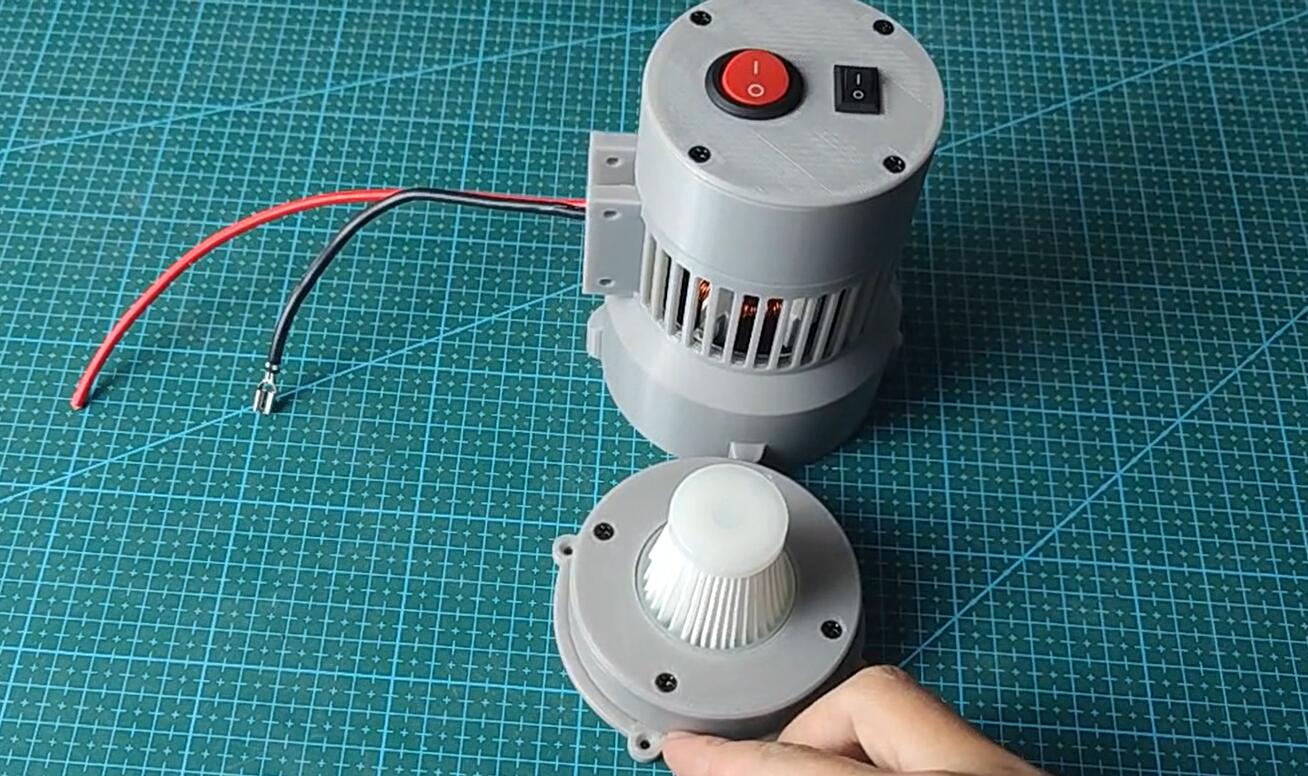

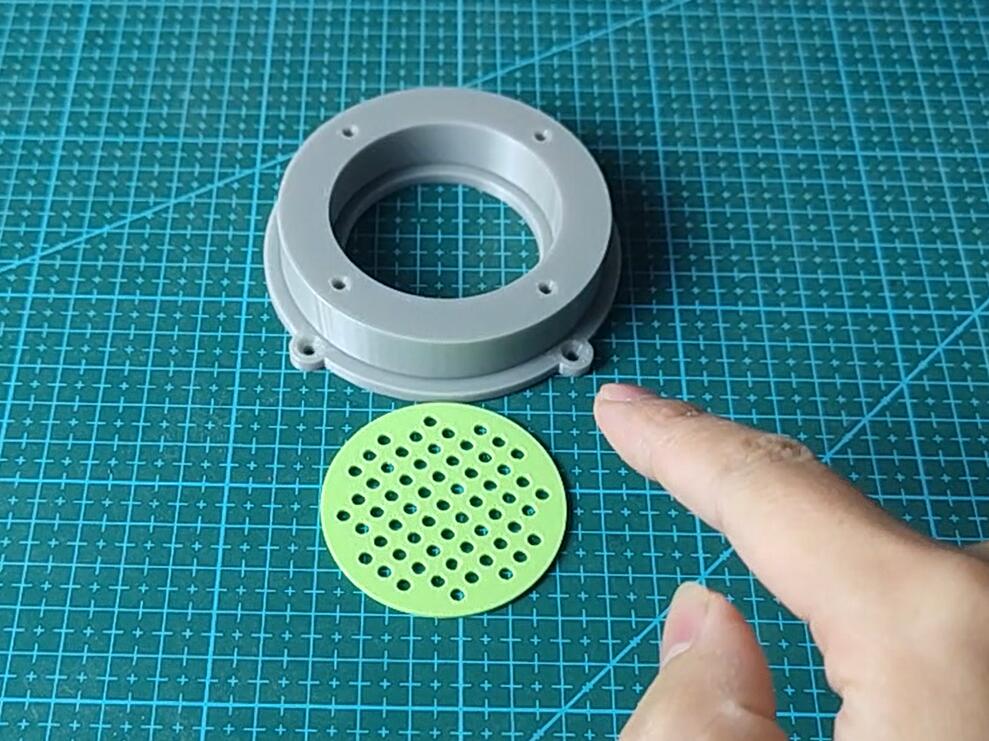

1. 将电机的进风口保护网装好
2. 装好增高圈

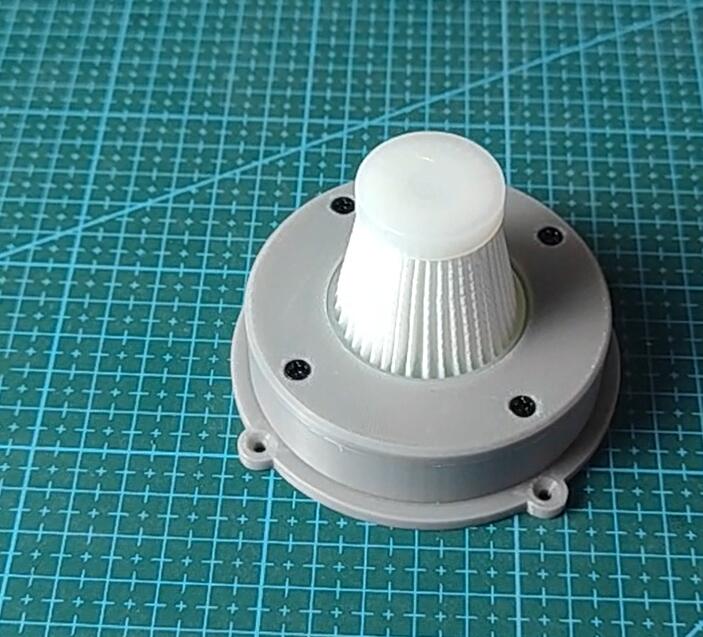

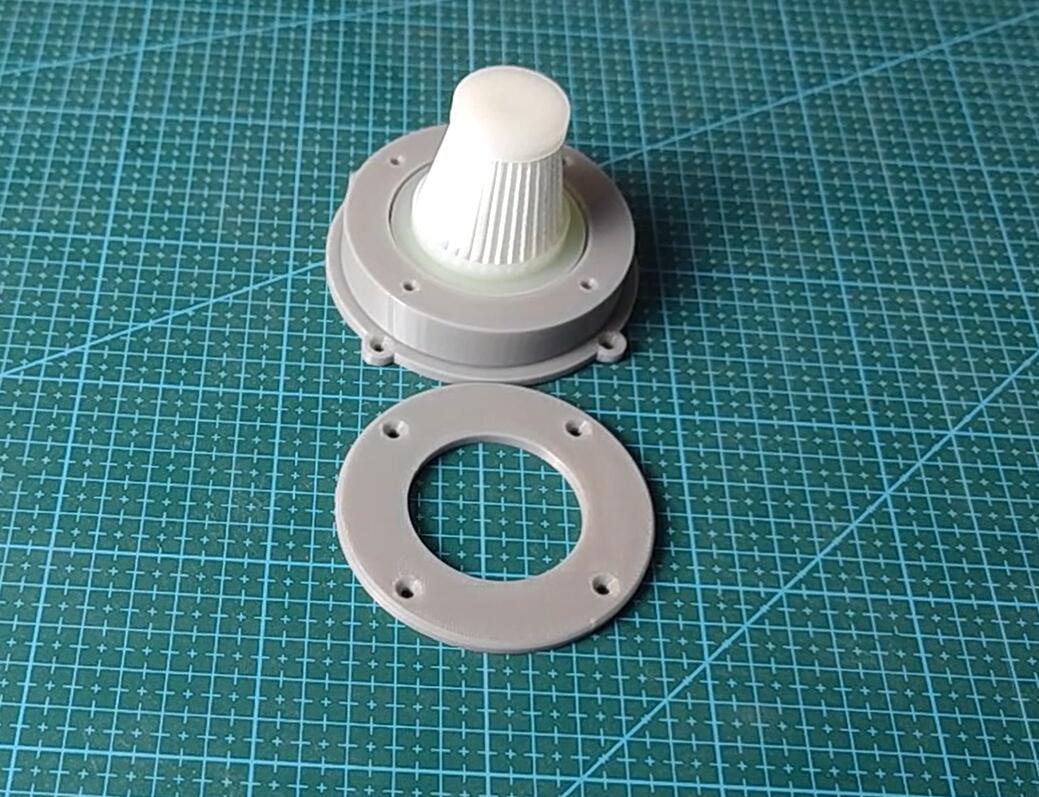

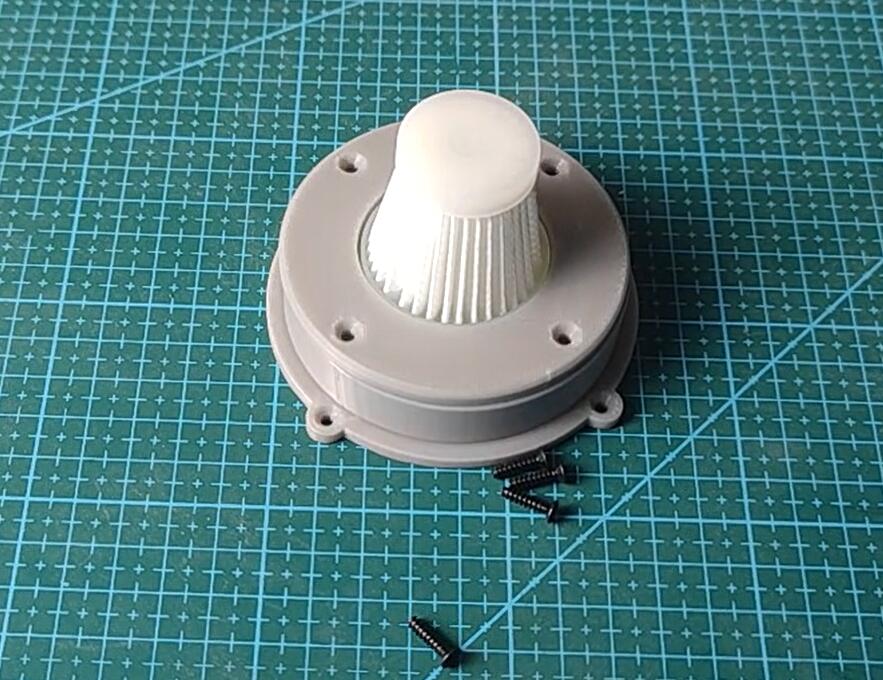

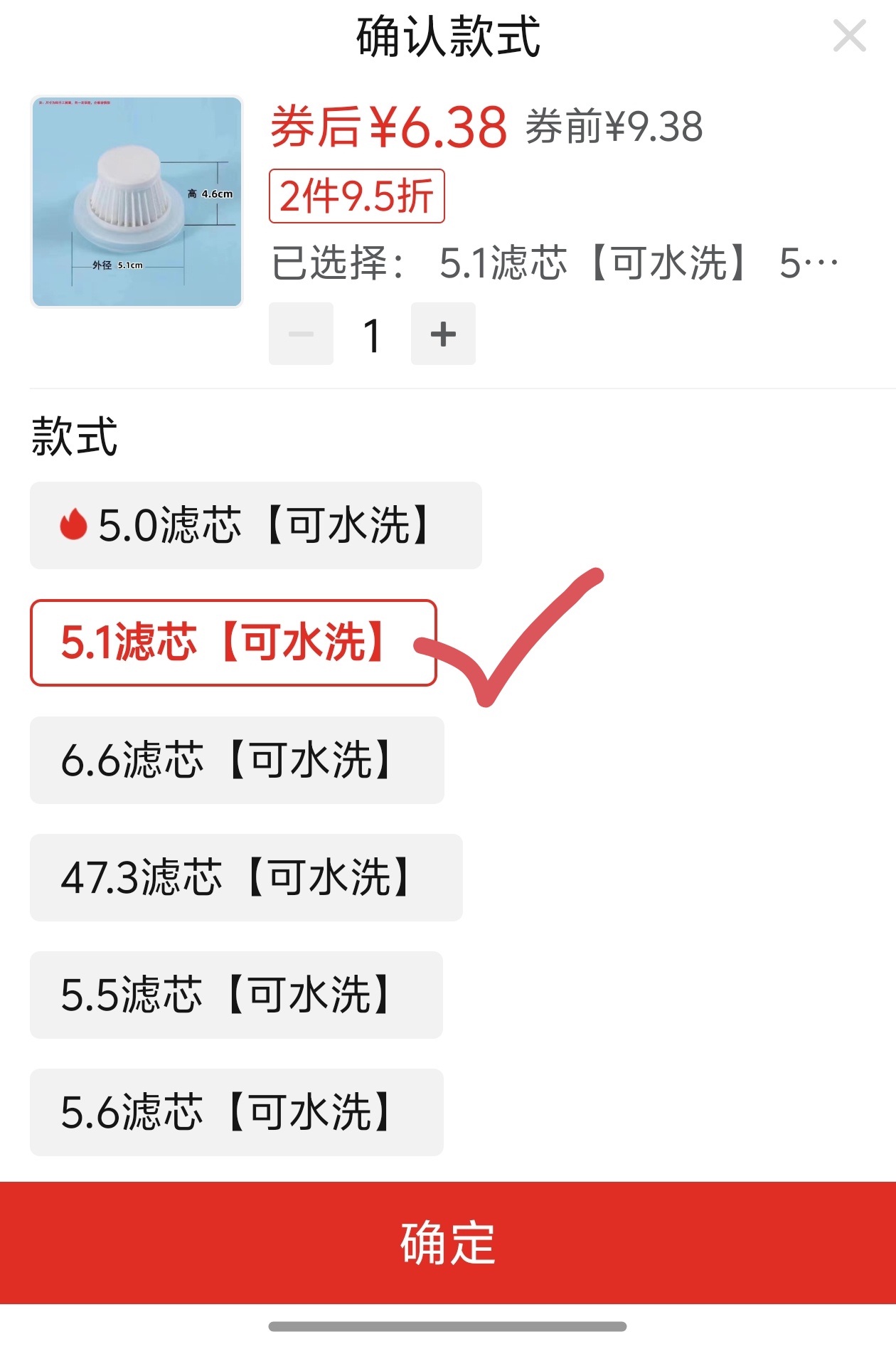

3. 装好滤芯
4. 使用4颗M3*10自攻丝，装好滤芯盖板

本步骤完成

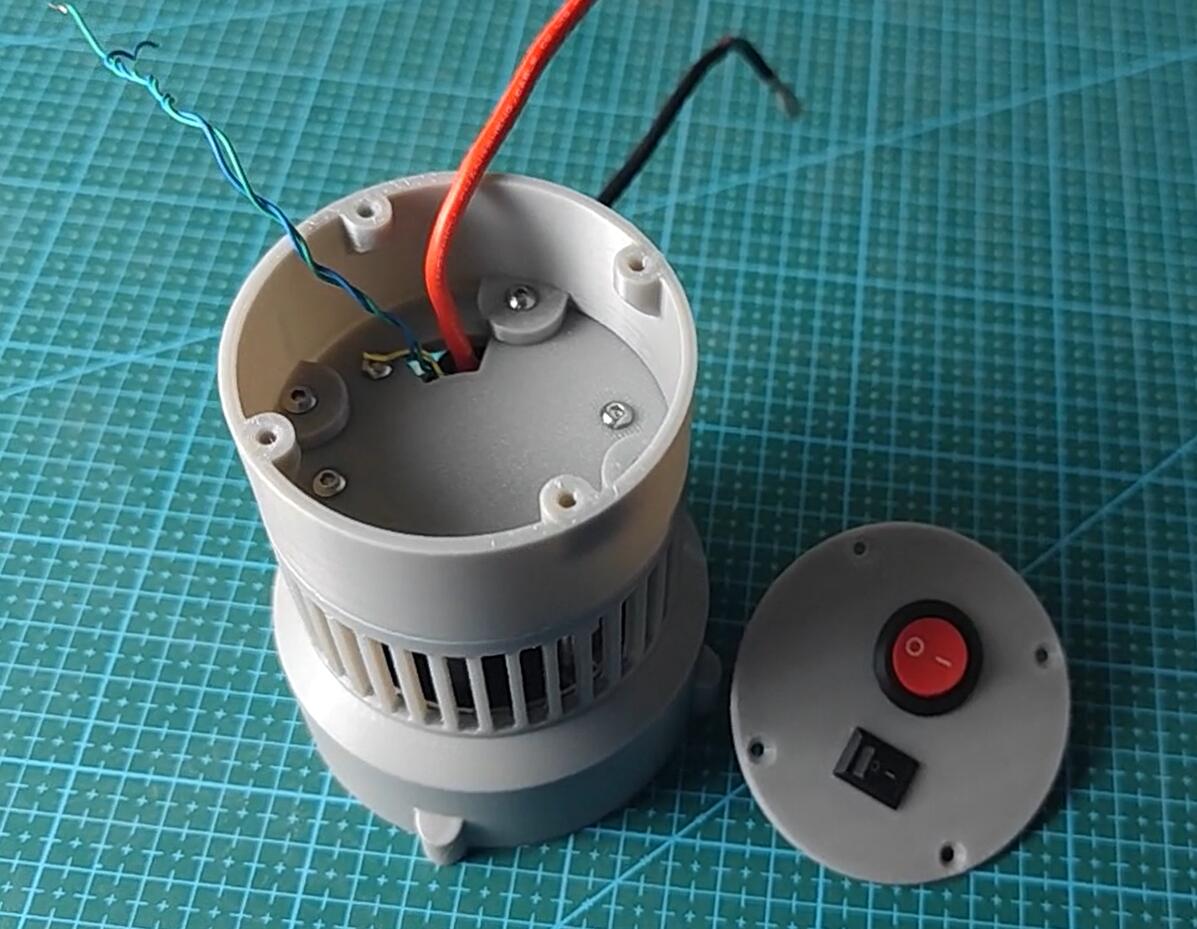

注意，此步骤需要焊接线路，焊接的图示，请参考接线图

具体接线原理，将会在后面的步骤解说

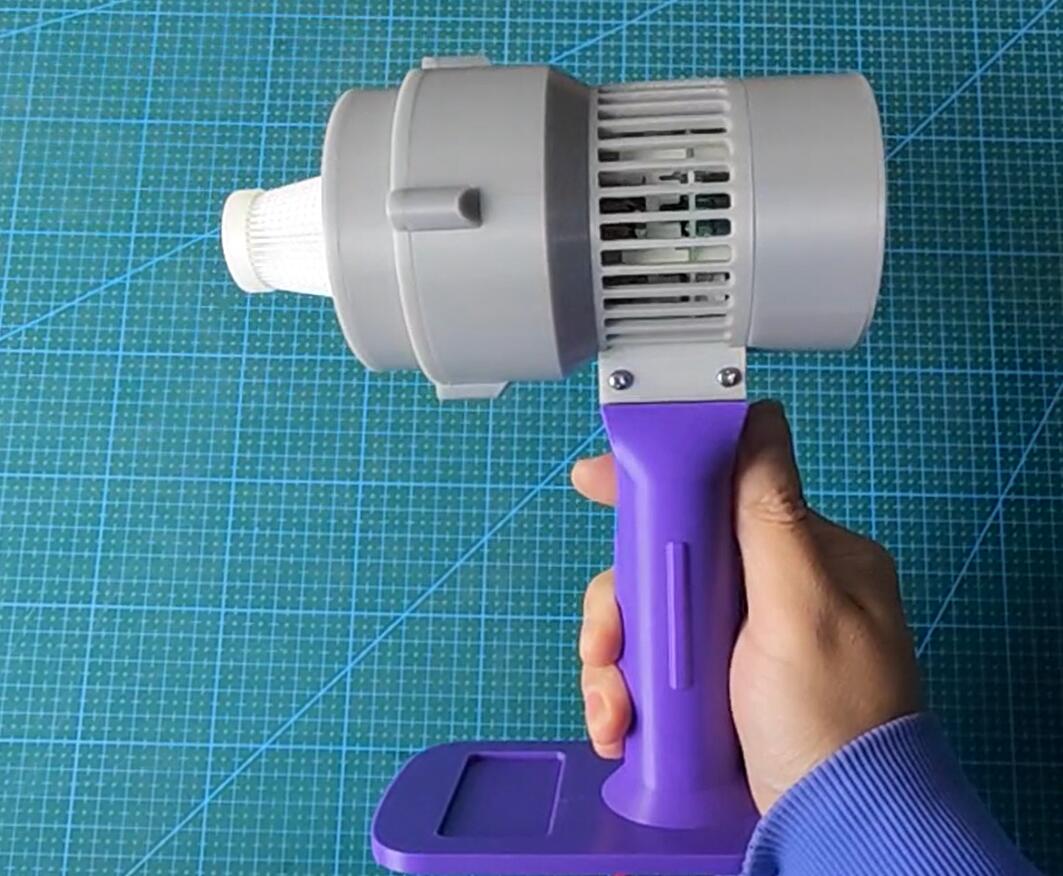

1. 连接把手的螺丝为M3*28mm

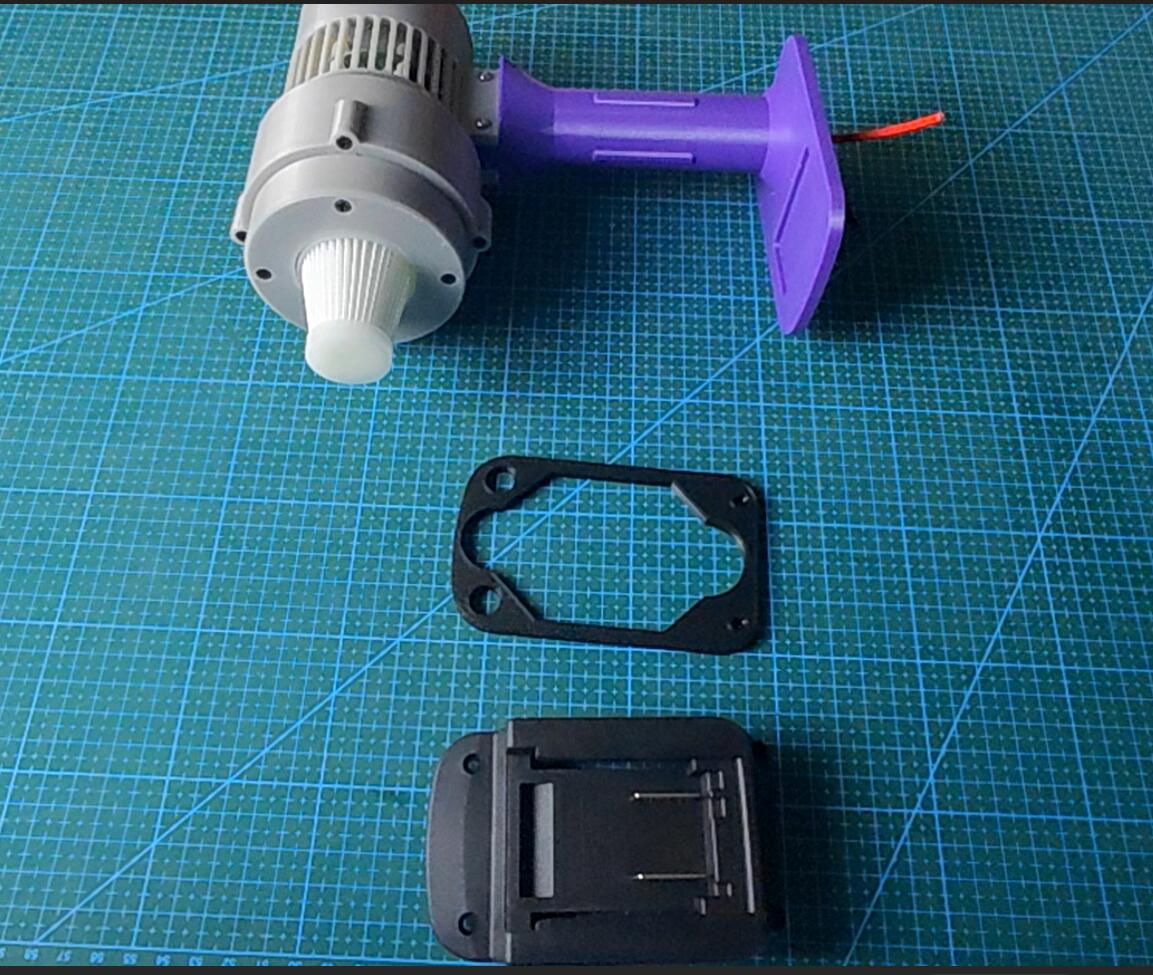

2. 固定电池的转接板，使用螺丝为M3*10,M3*20mm，数量各2
3. 注意把手的底部与电池的转接板（大有20V电池）之间，有个垫高零件，它是承上启下的作用，上面是连接把手的底面，起到接线仓的作用，下是将电池转接板的前后不一致的高度，使其同高度

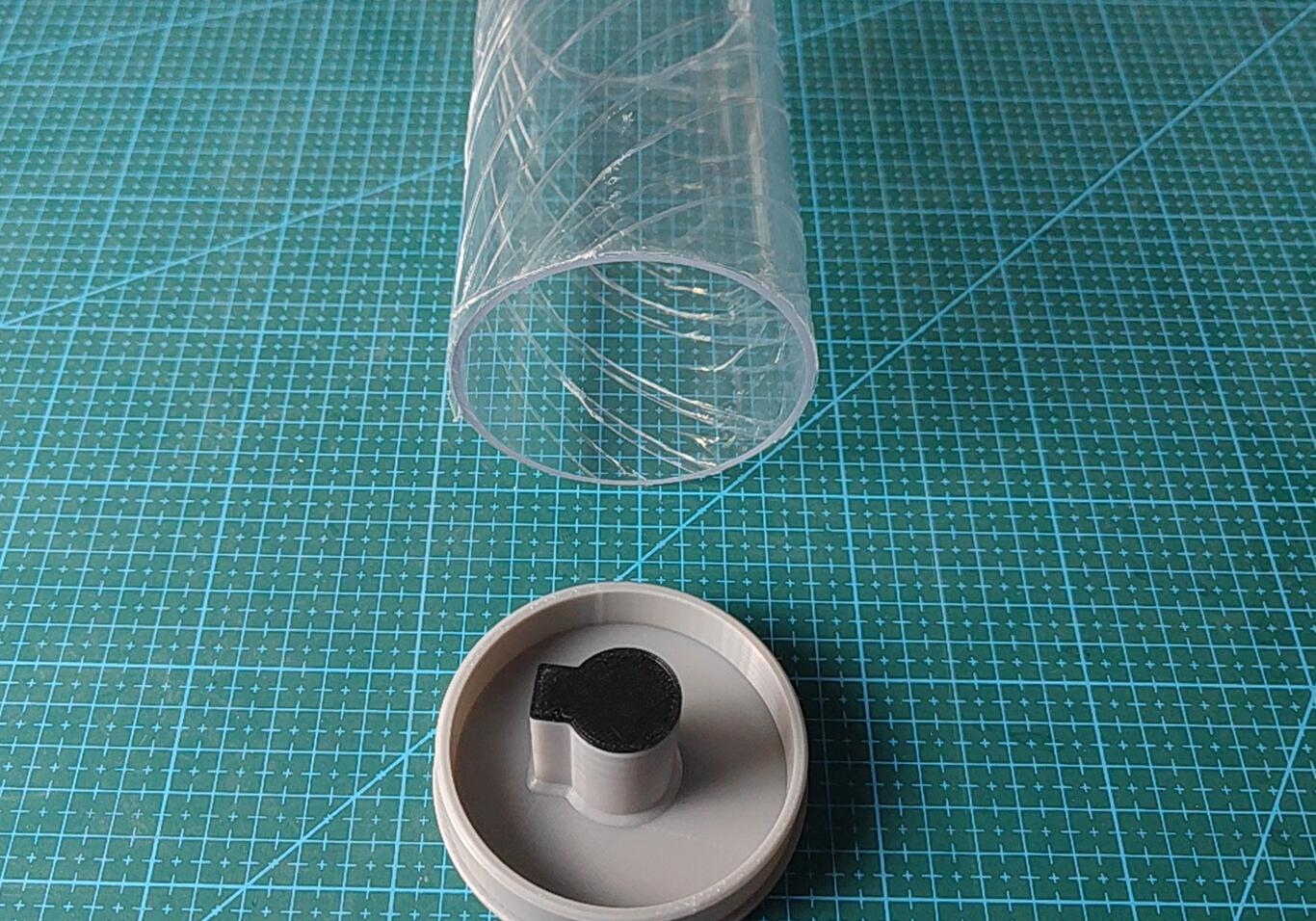

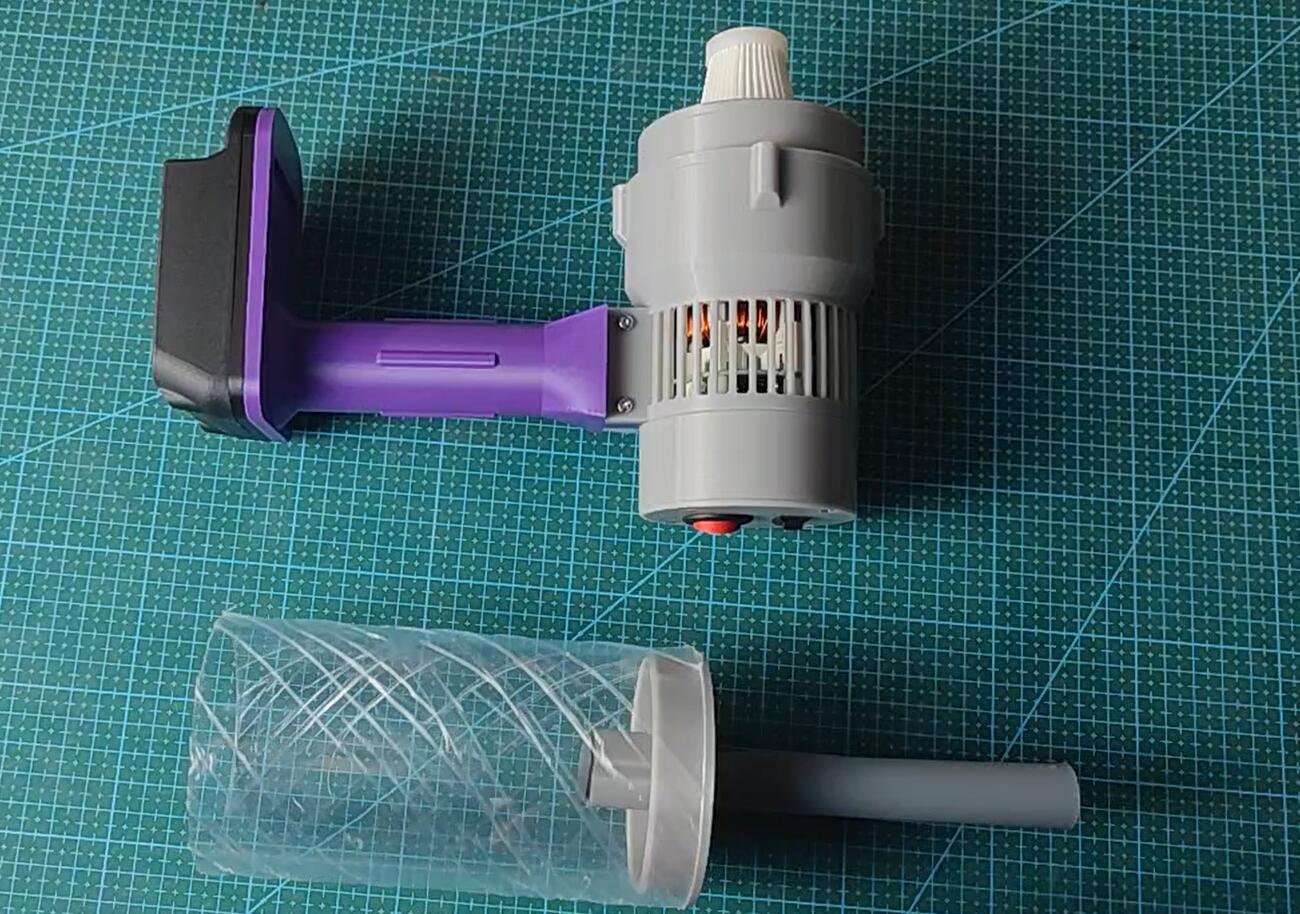

1. 将打印件与透明集尘仓组合，注意此处的黑色挡片为tpu材质打印的

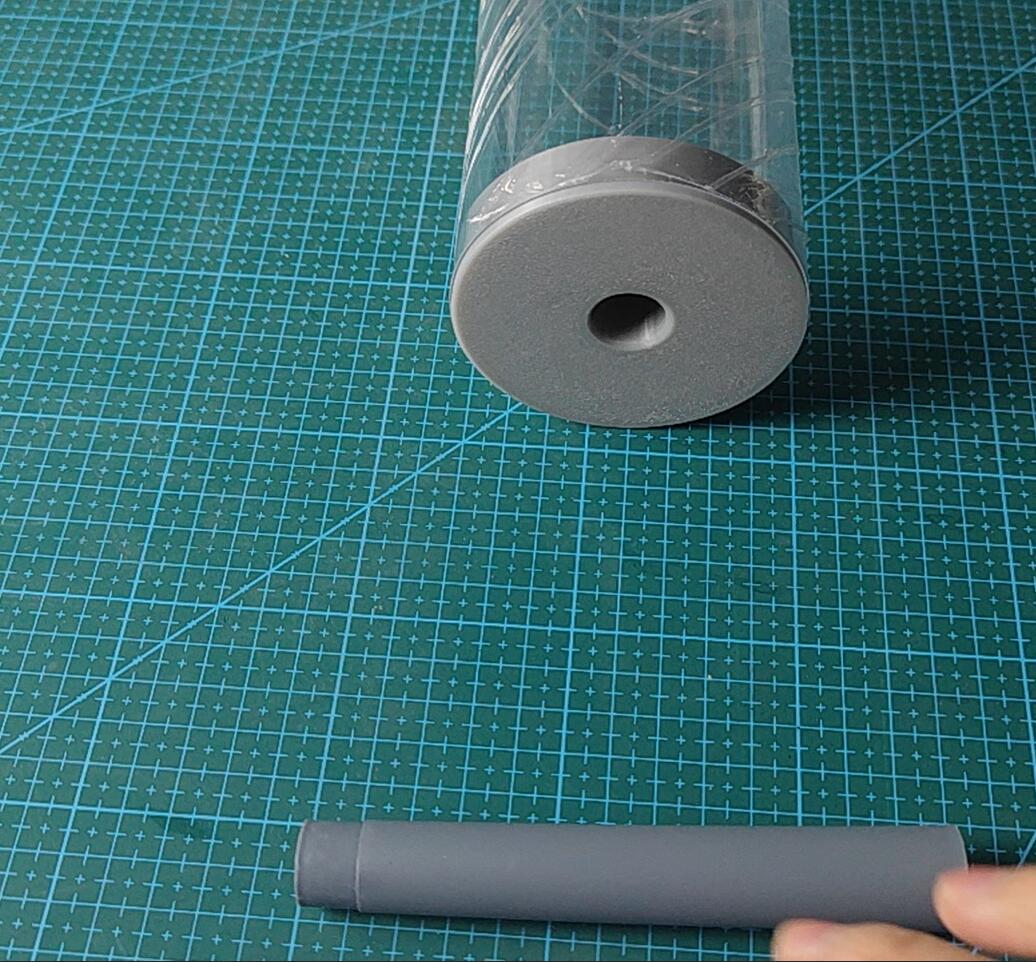

2. 将网购的吸嘴连接

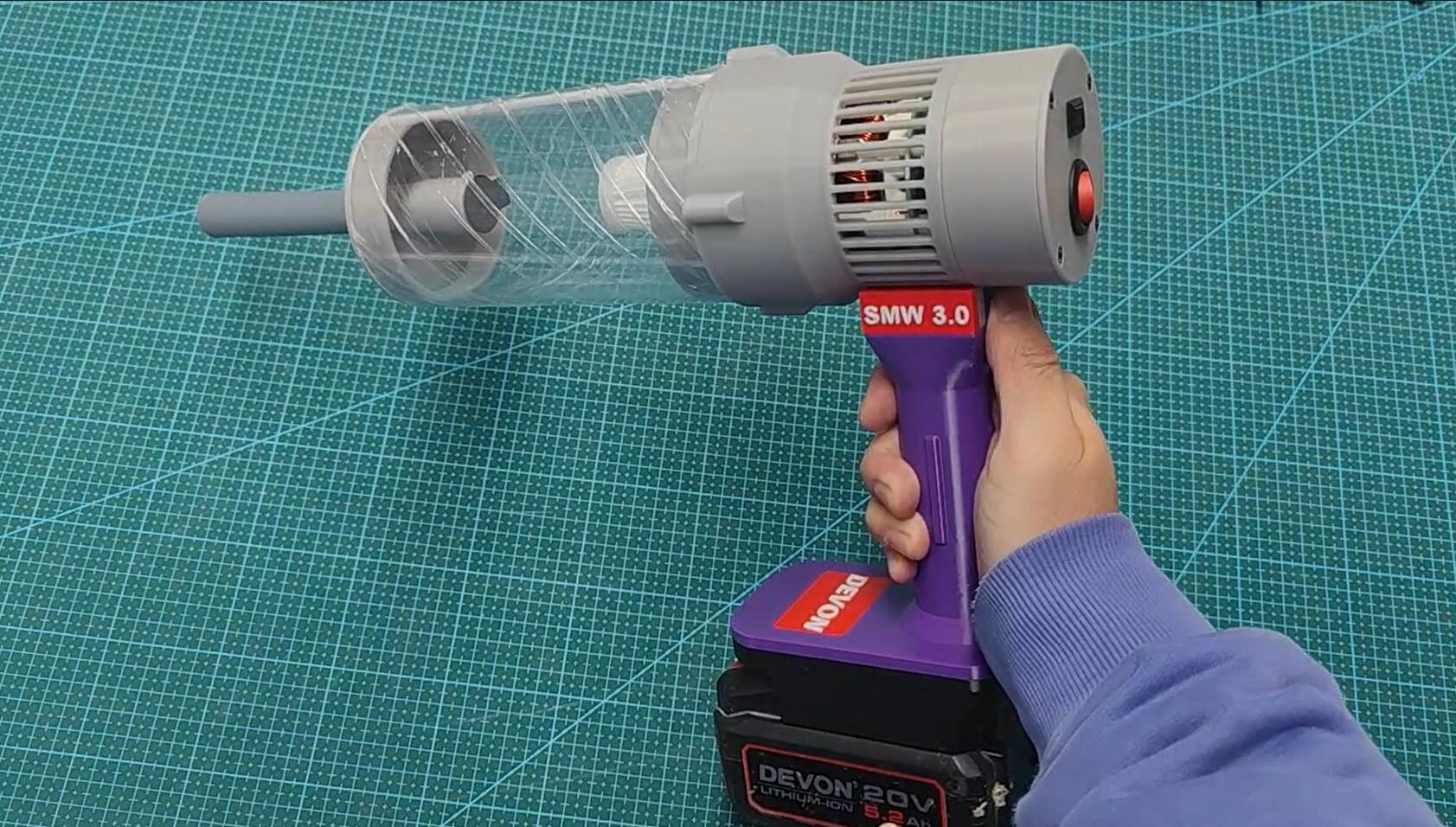

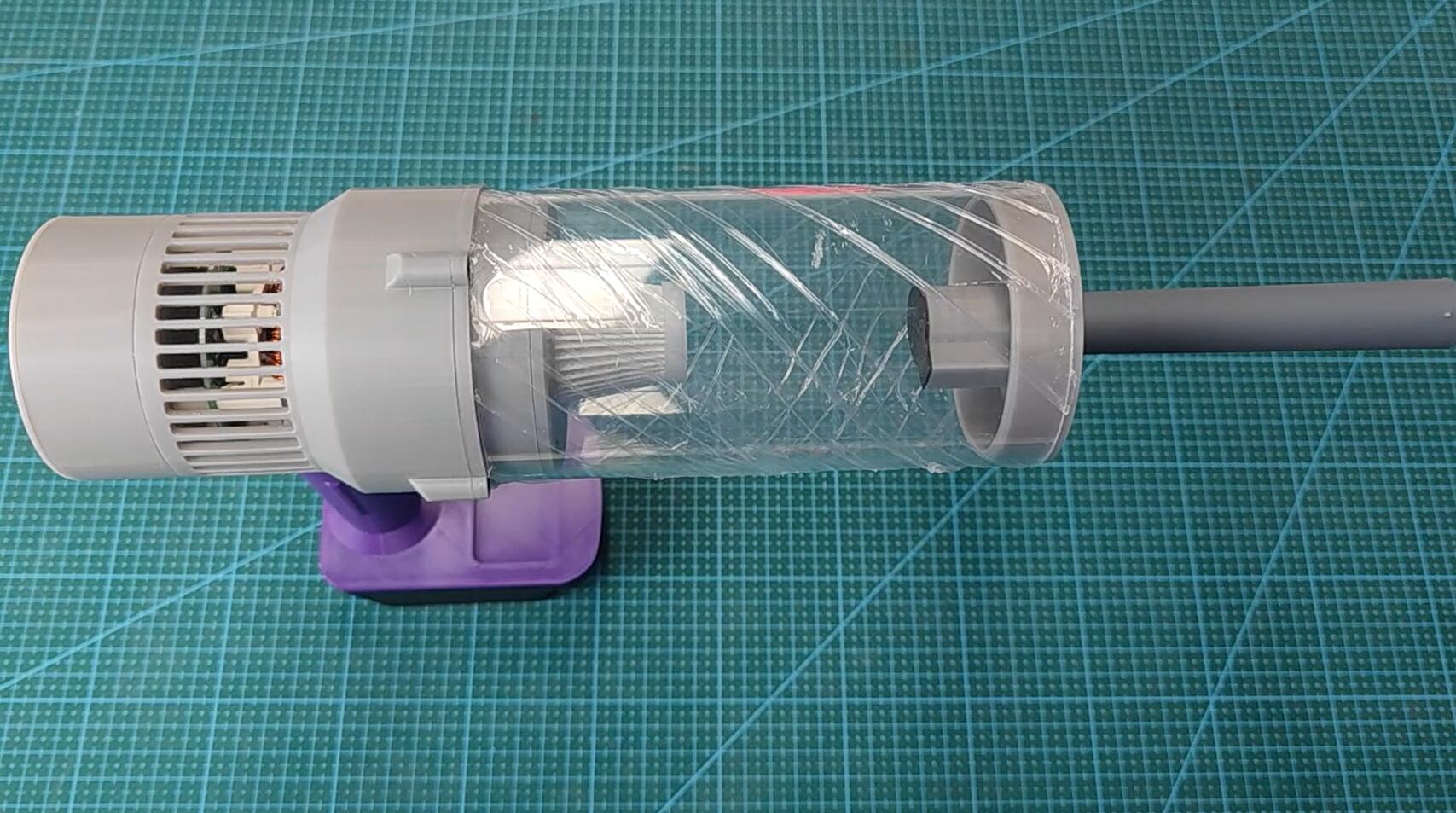

3. 组合总成，本次的组装就完成了

1. 两档位调速，慢速与高速，实测慢速功率为105W左右，高速，因超可调电源的功率，无法测试。吸力能吸起来3.8公斤的重物（3D打印耗材*3卷）
2. 如果你需要适配其它的20V电池平台，请直接购买合适的转接板，但必须是同一家。
