光固化平台沥干架-爱乐酷土星4U16K

3D打印试炼者
原创
发布时间: 2026-03-12 09:30:56 | 阅读数 0收藏数 0评论数 0
3D打印
爱乐酷光固化机器
沥干架
快拆自锁沥干架

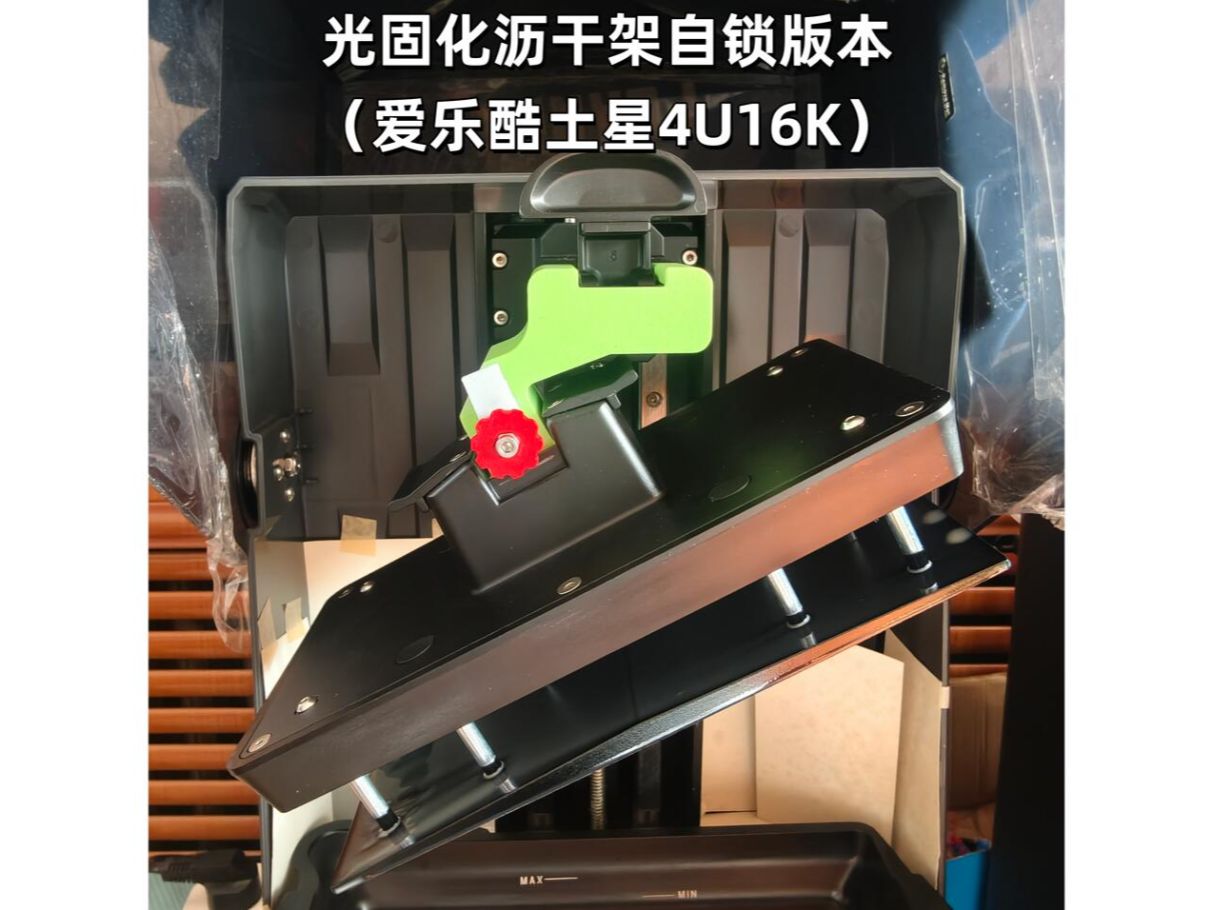

封面

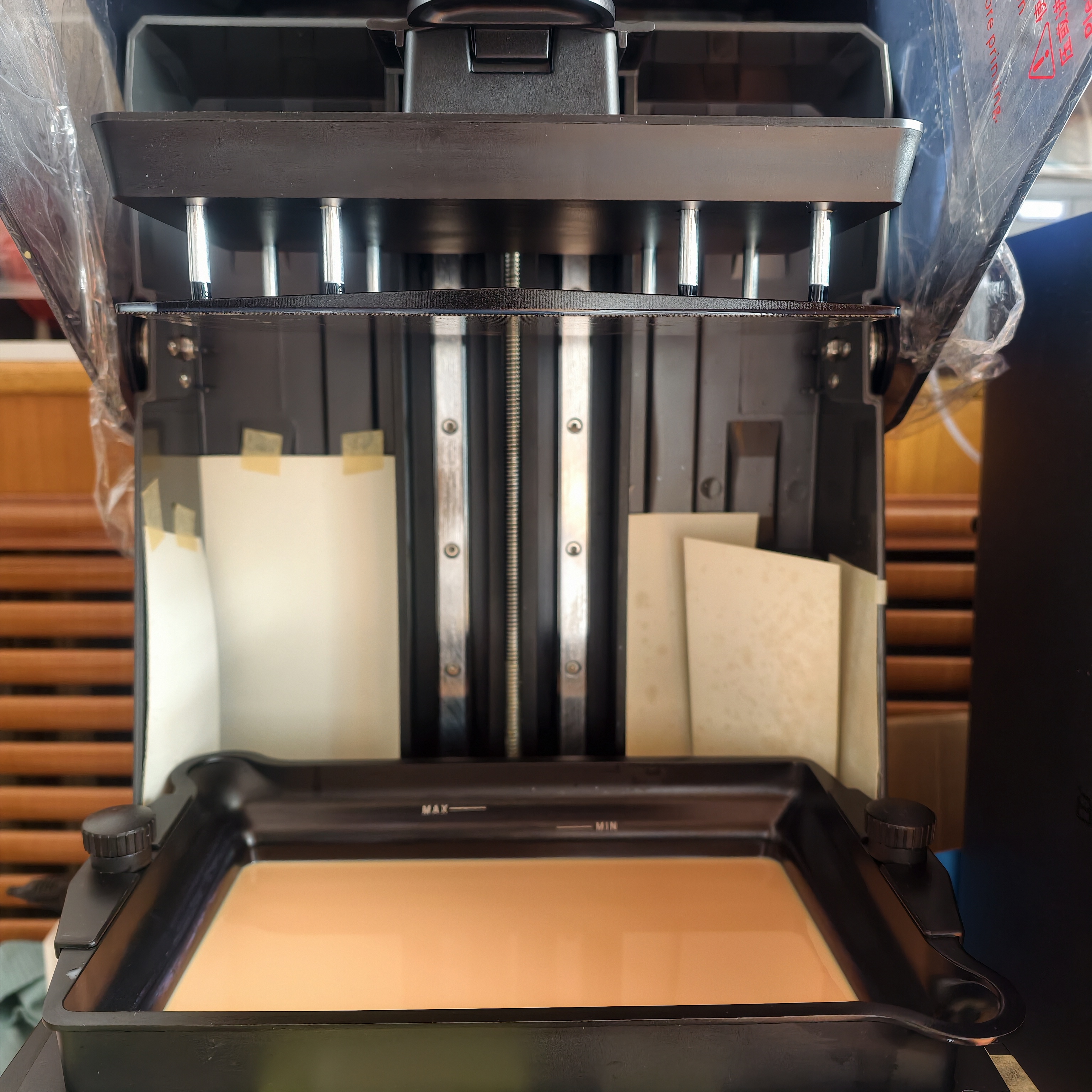

光固化3D打印机爱乐酷土星4U16K，机器打印完成之后，平台以及模型粘有太多的树脂，若取下，树脂会低落哪里都是，因此需要做一个沥干的平台，有倾斜角度，而且有自锁限位，防止意外掉落砸坏屏幕，沥干后再取下模型，整洁方便。

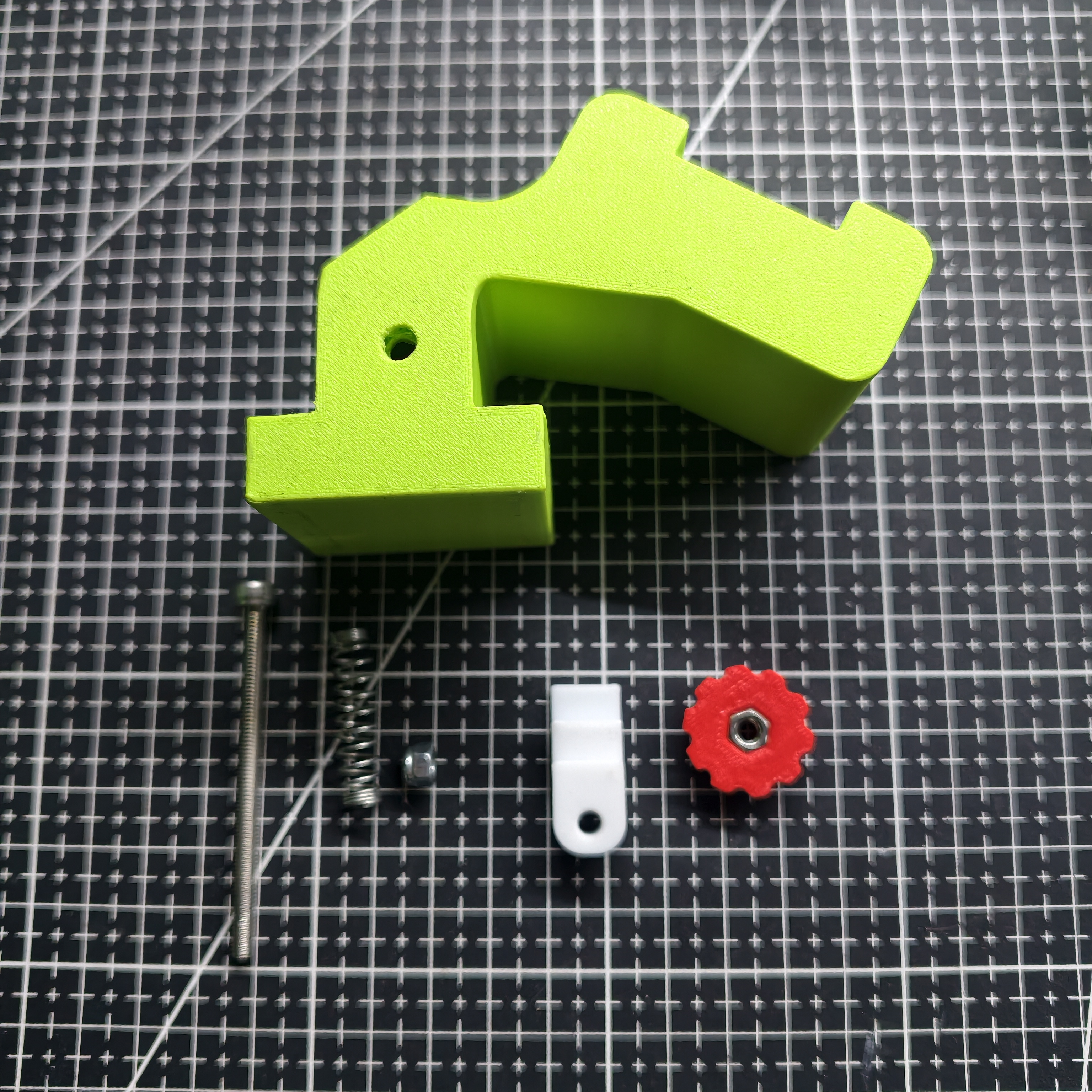

准备工作:

材料:

向左
向右
12

序号

名称

型号

数量

1

M4自锁螺母+平螺母

M4

各1

2

M4螺丝

M4*60

1

3

petg耗材

1.75直径

1卷

4

弹簧

内径8-长度40mm-线径0.6mm

1


工具:


序号

名称

型号

数量

1

电动螺丝批

/

/

2

套筒

7mm

1

3

锤子


1


1

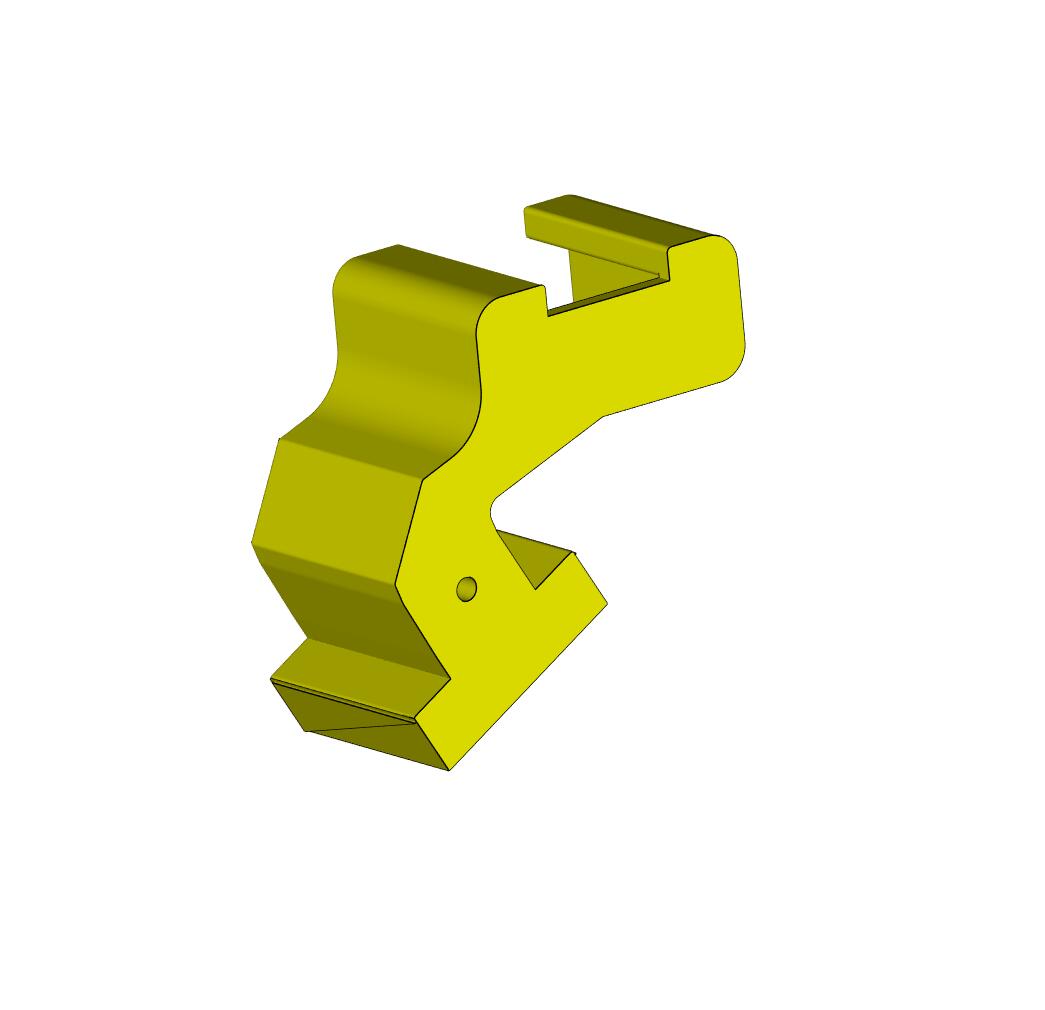

图纸解说

向左
向右
123456

思路解析【注意，本次教程主要是针对3D打印成品的安装教程】

  1. 先仔细阅览以上图纸

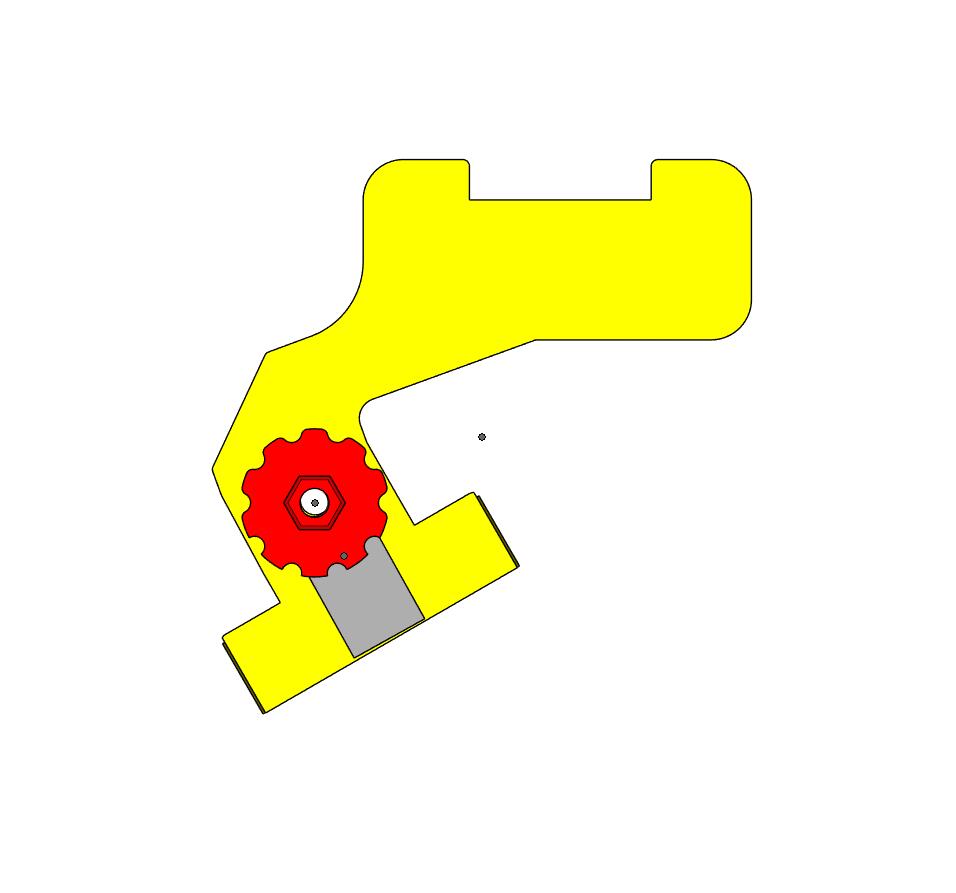

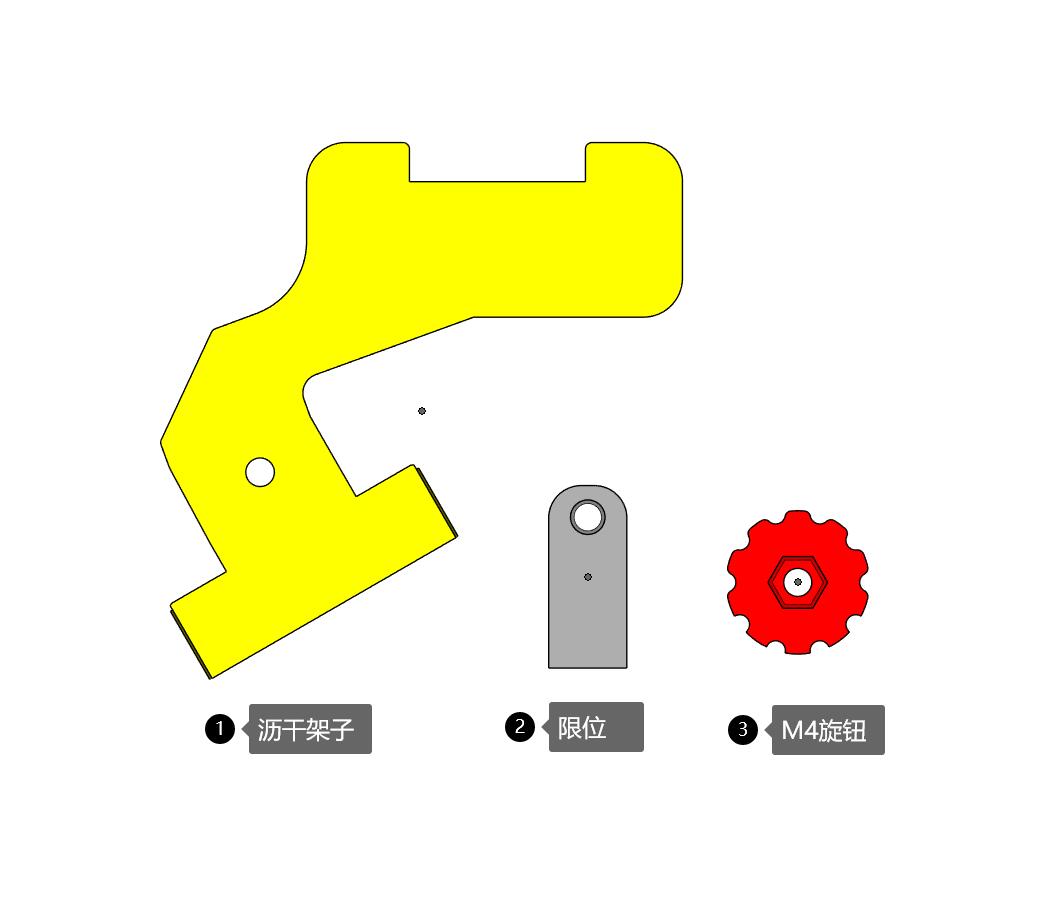

  2. 如图1，本次的快拆沥干架共由三部分组成
  3. 所用的其它金属配件，请看图片标注或者看材料表格
2

3D打印

  1. 打印机：拓竹A1
  2. 图中材质：petg
  3. 参数:按需设置【此处打印填充30%】

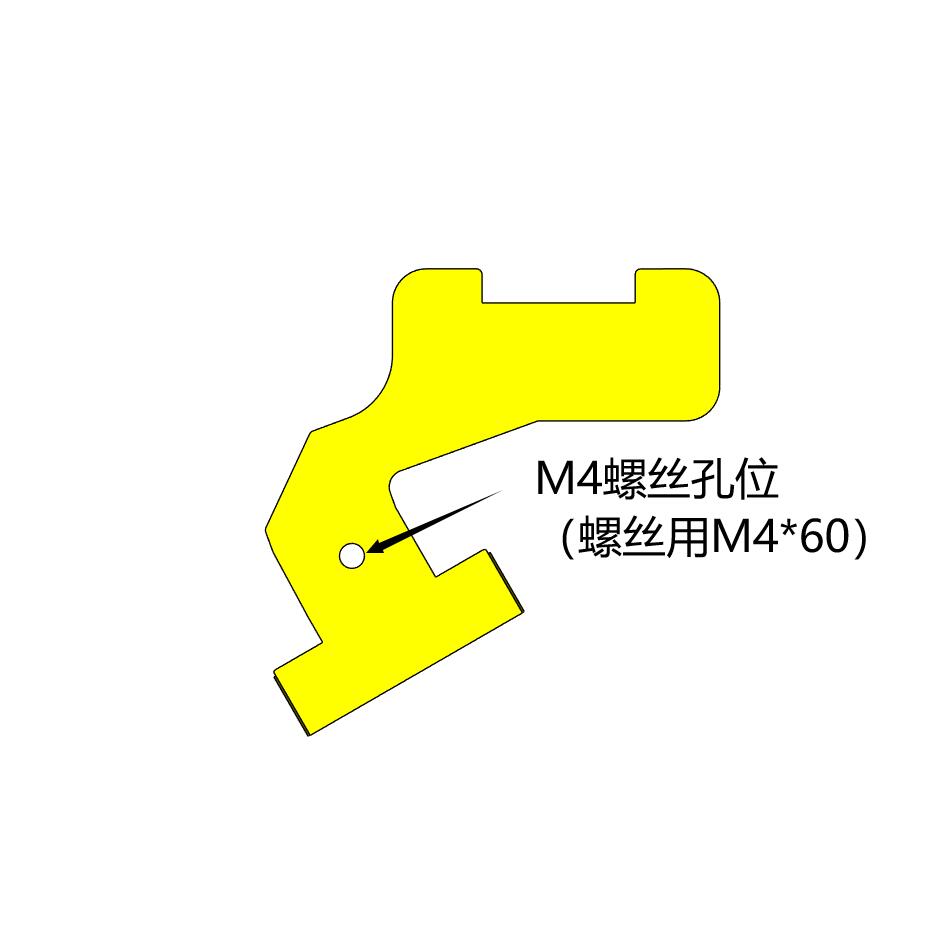

  4. 注意如果你使用其它型号的螺丝，自行下载源文件更改螺母的尺寸即可
STL
1-平台支架.stl
286.61KB
STL
2-限位.stl
282.70KB
STL
3-M4-旋钮.stl
546.37KB
6
Creo建模文件-收紧.prt.6
155.35KB
25
Creo建模文件-m4-旋钮.prt.25
365.77KB
3

安装螺母旋钮

向左
向右
1234

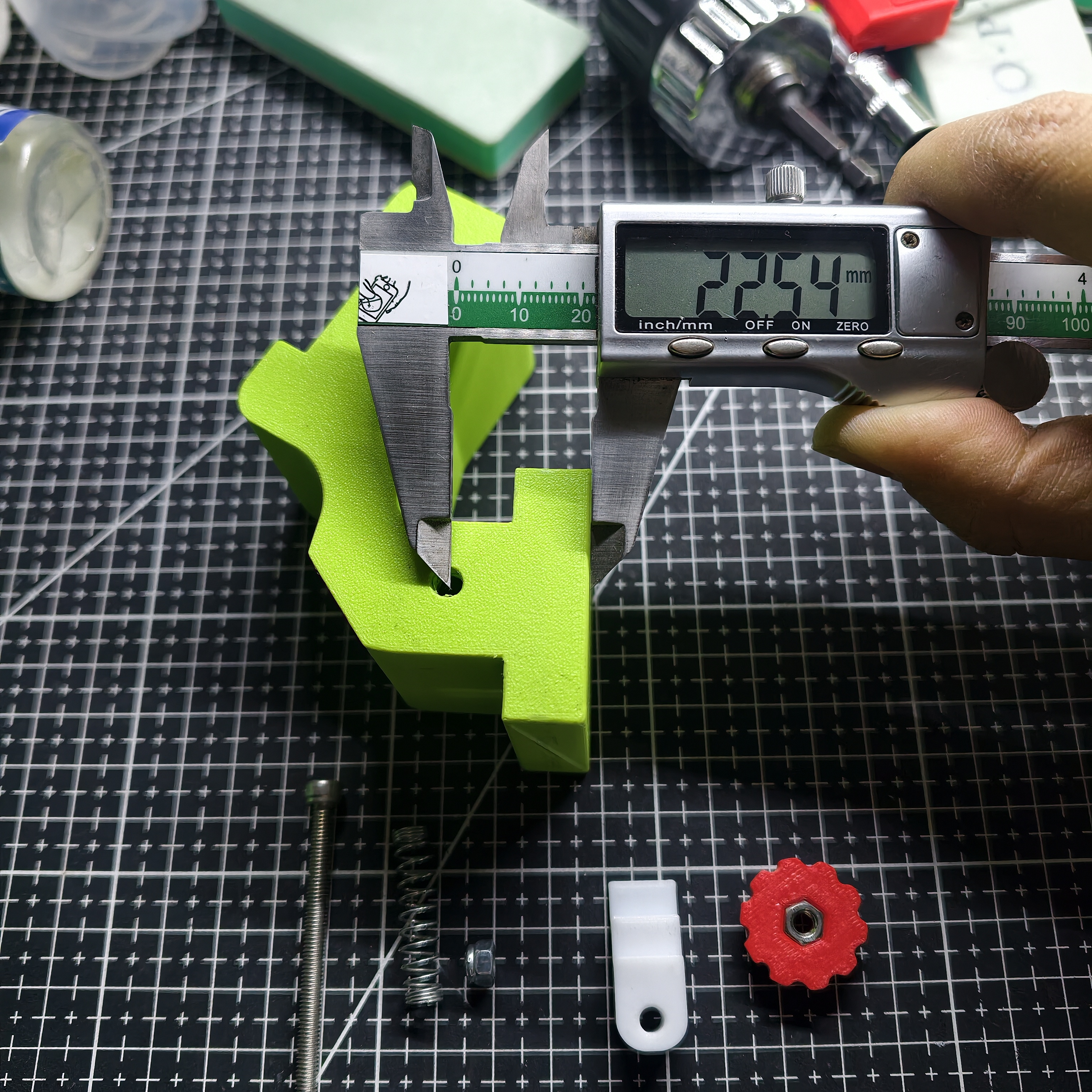

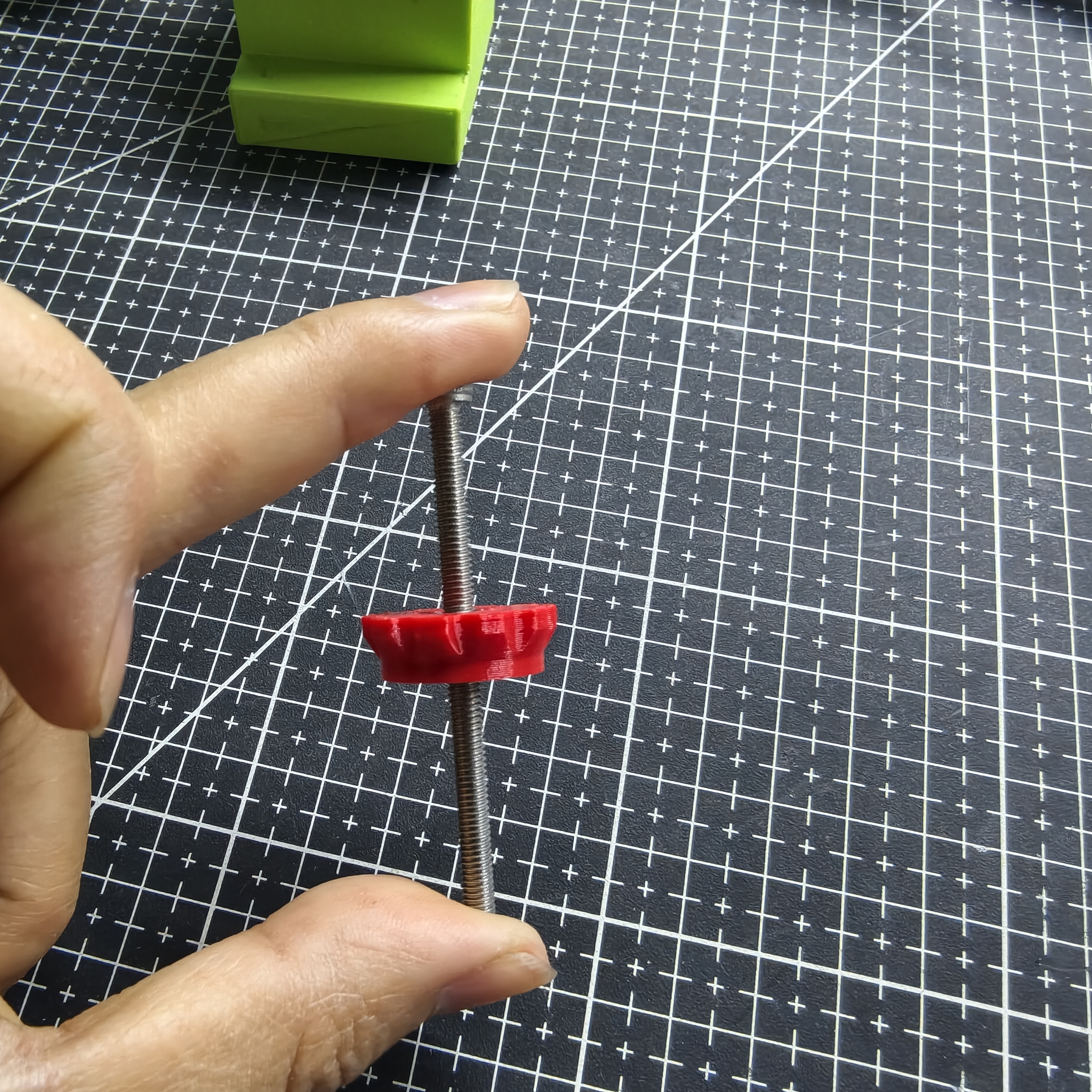

  1. 测量安装孔距22.6mm

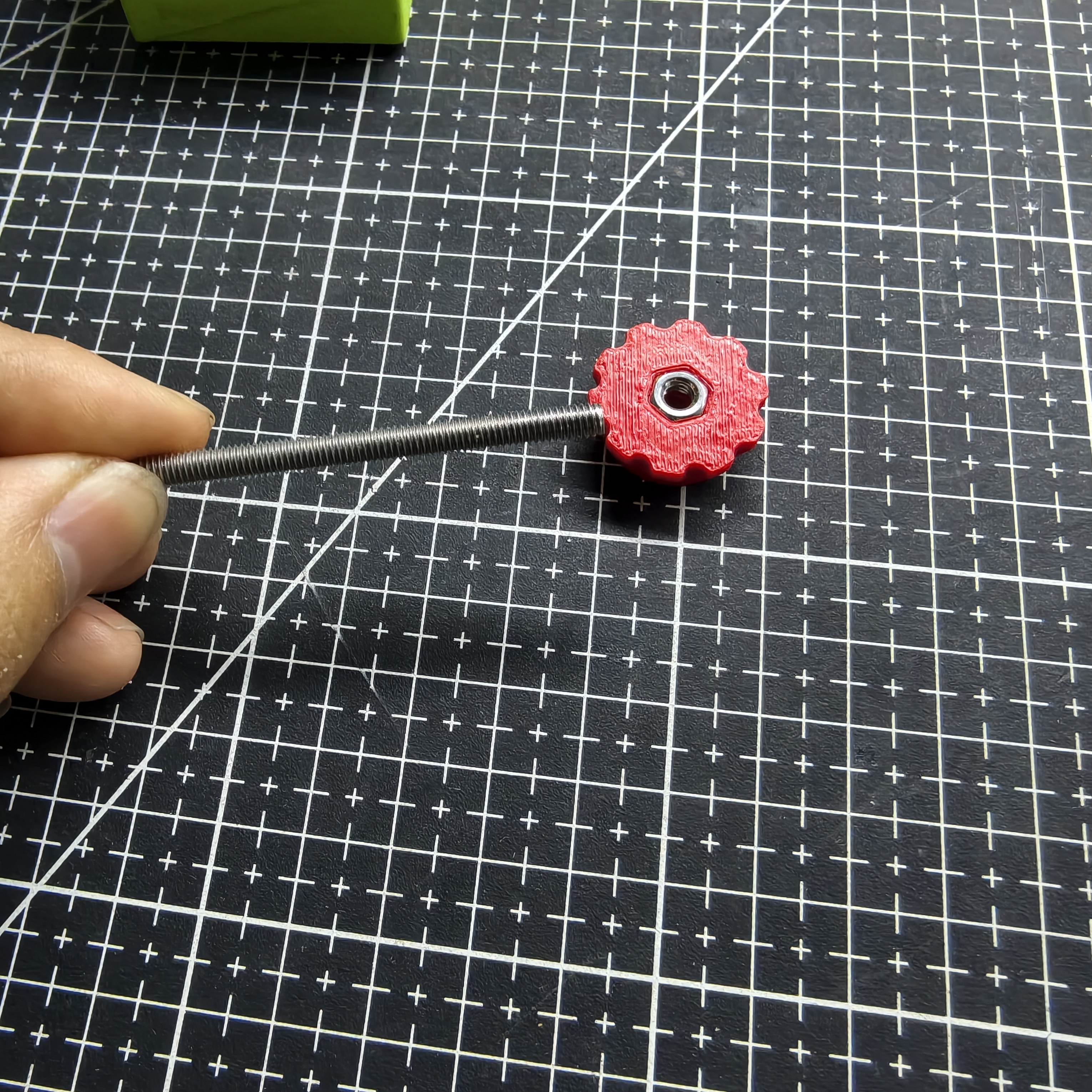

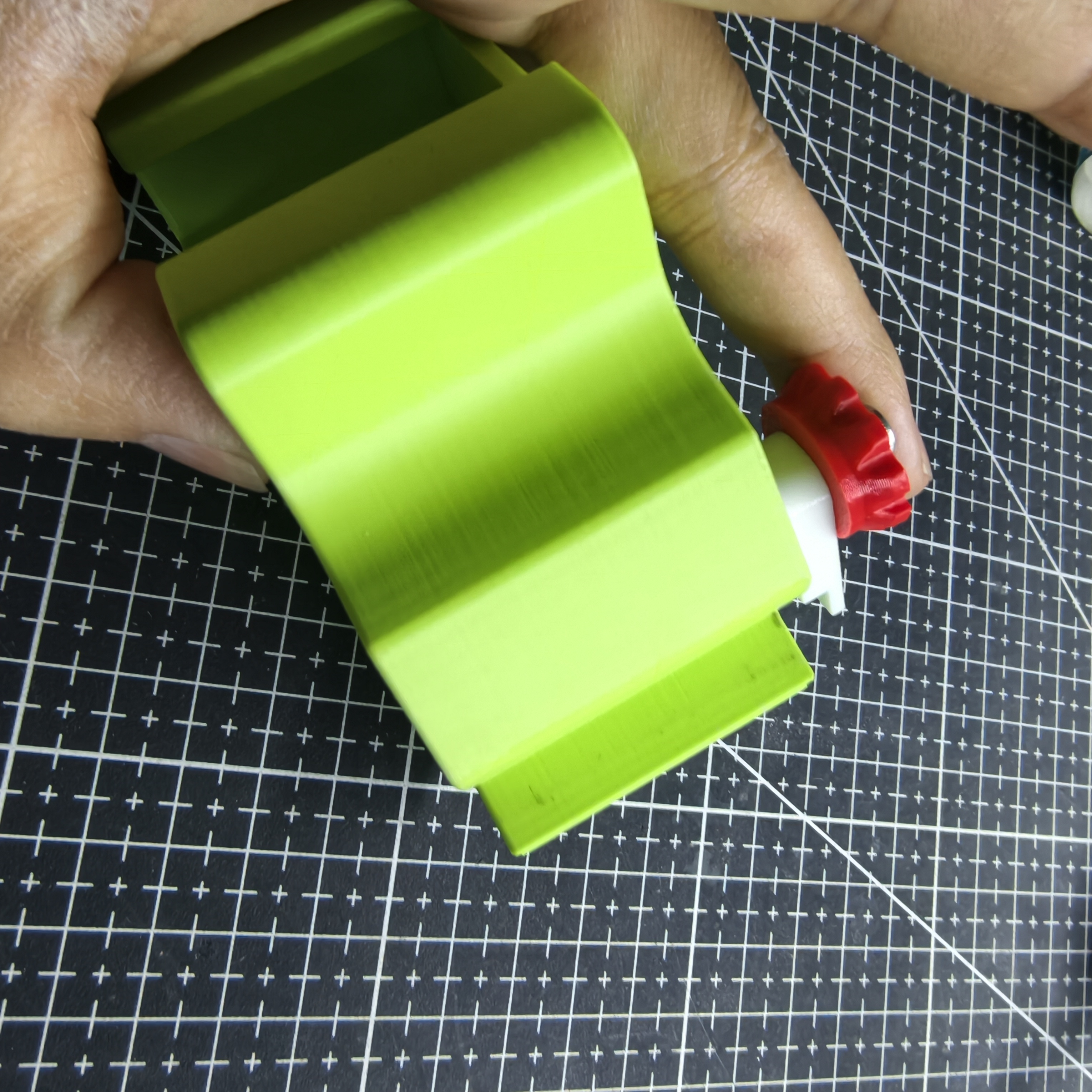

  2. 将M4螺母安装进入旋钮

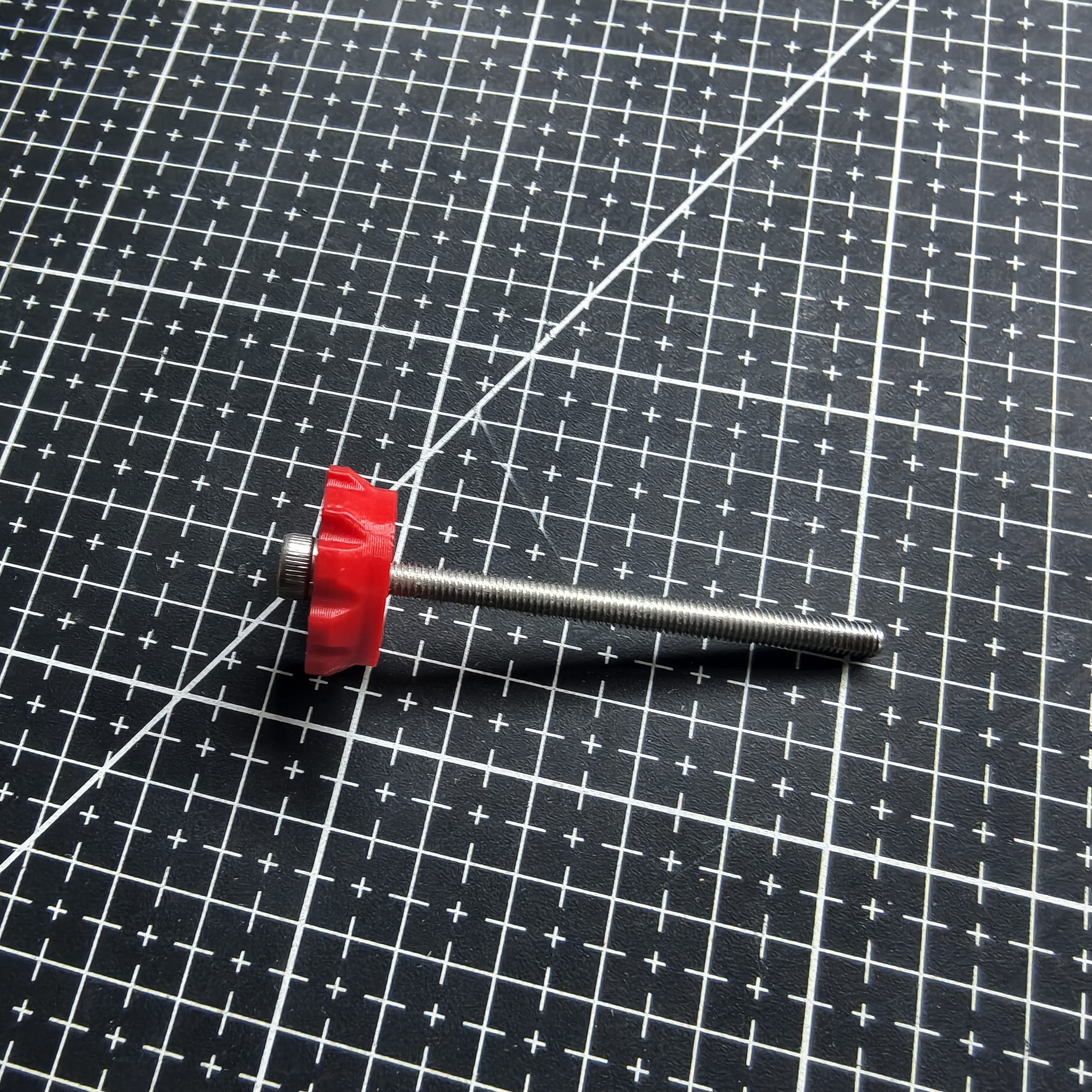

  3. 旋钮装好螺丝
4

安装限位

向左
向右
12

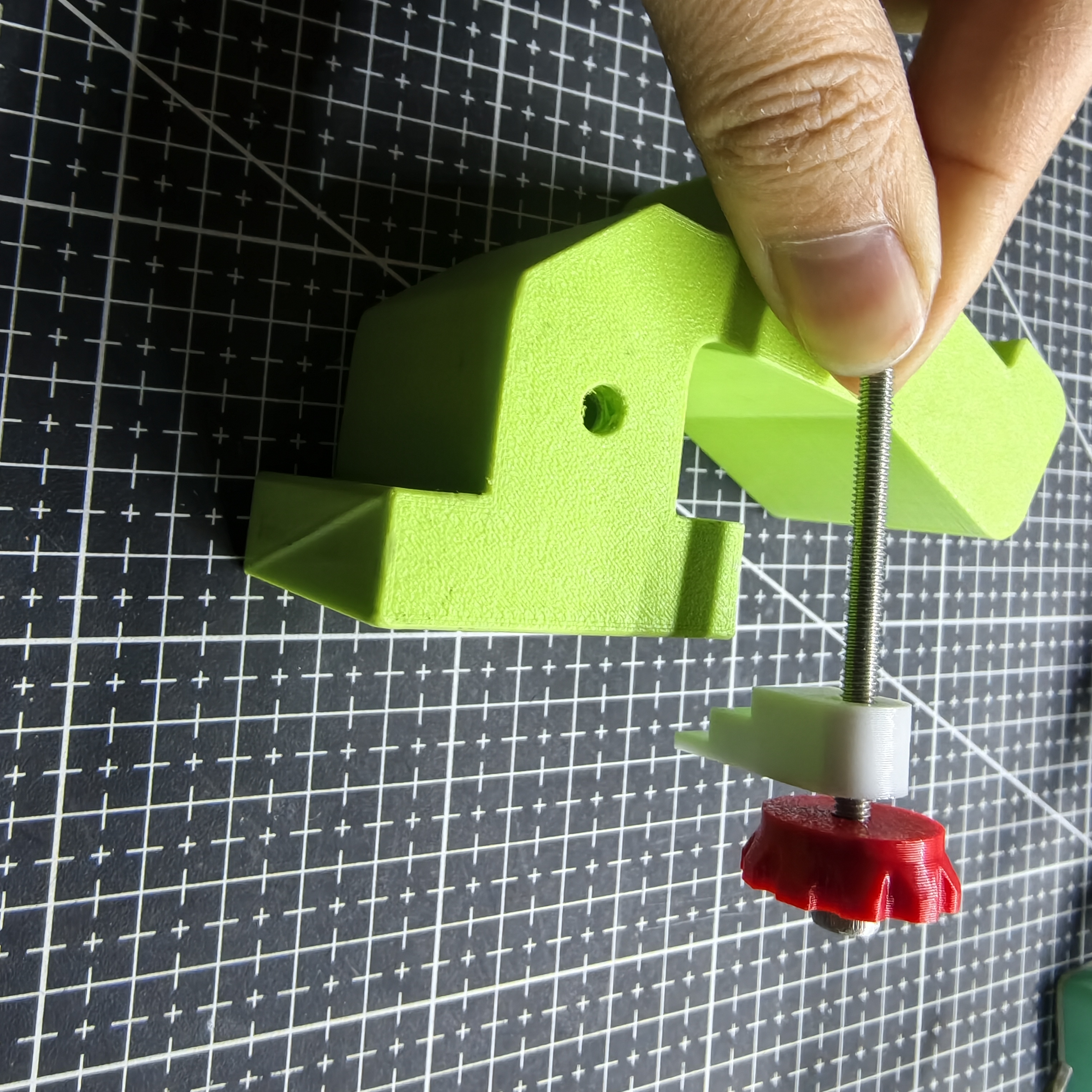

将白色限位模块装上螺丝

5

紧固螺母

向左
向右
123

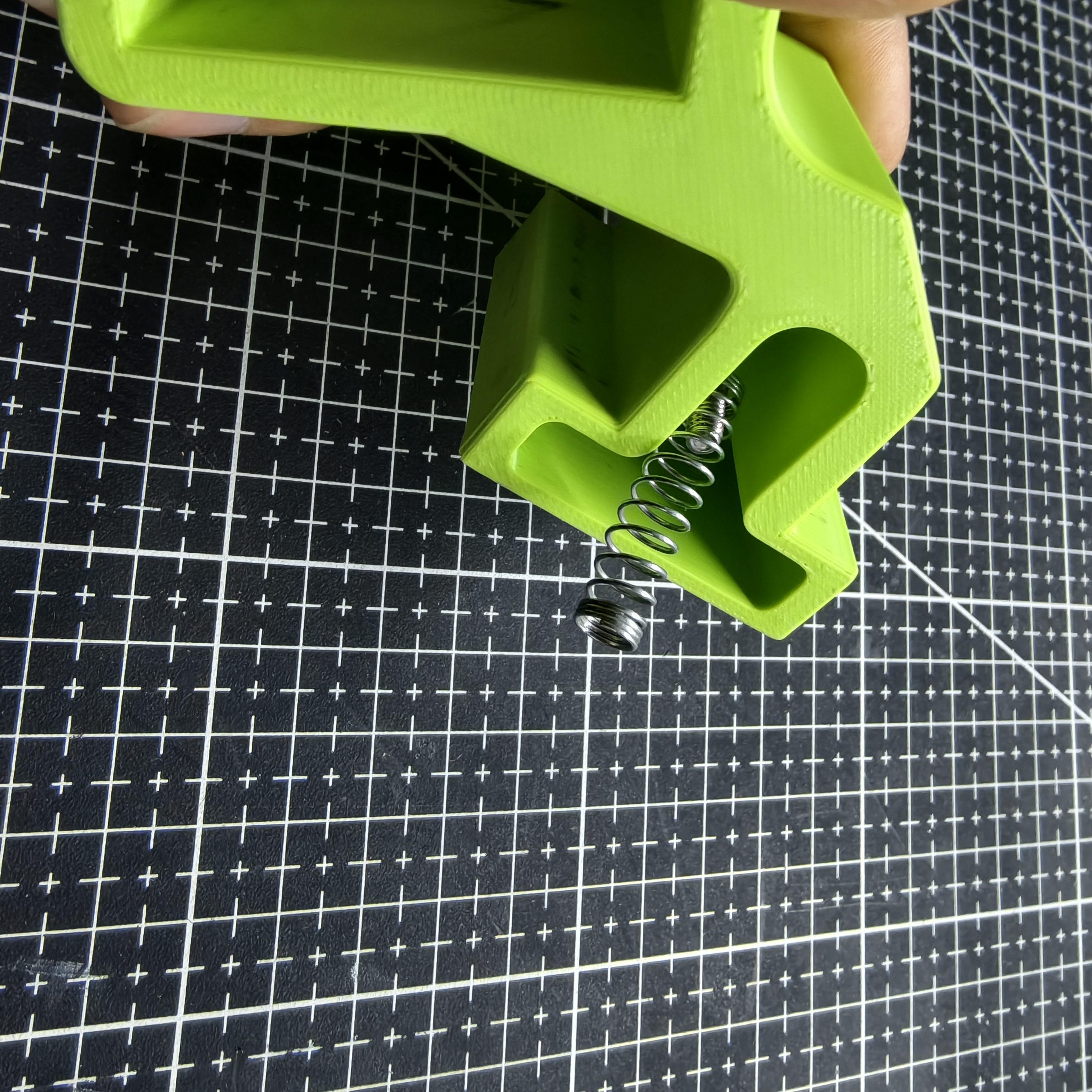

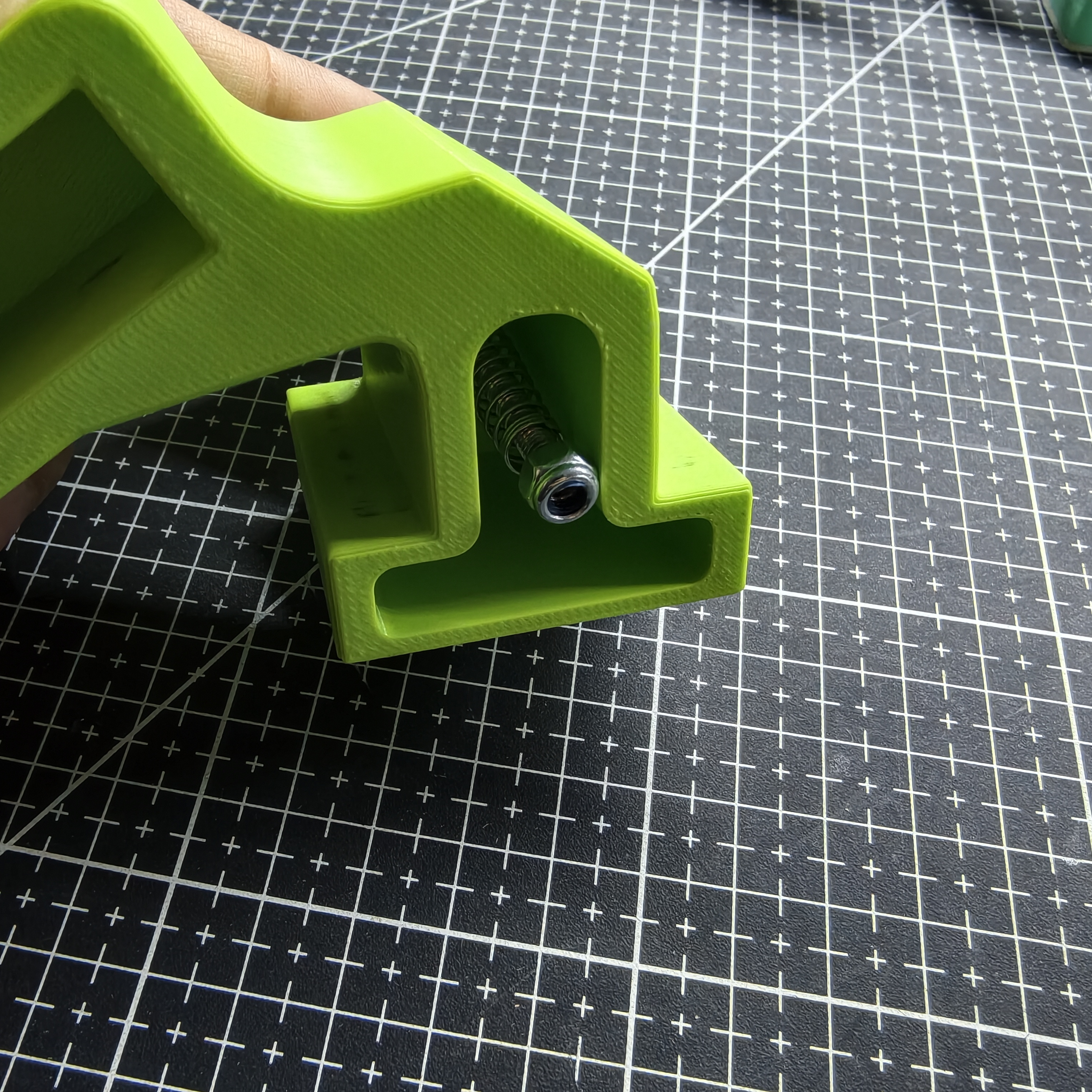

  1. 将螺丝穿过沥干架，背面将弹簧套上去螺丝

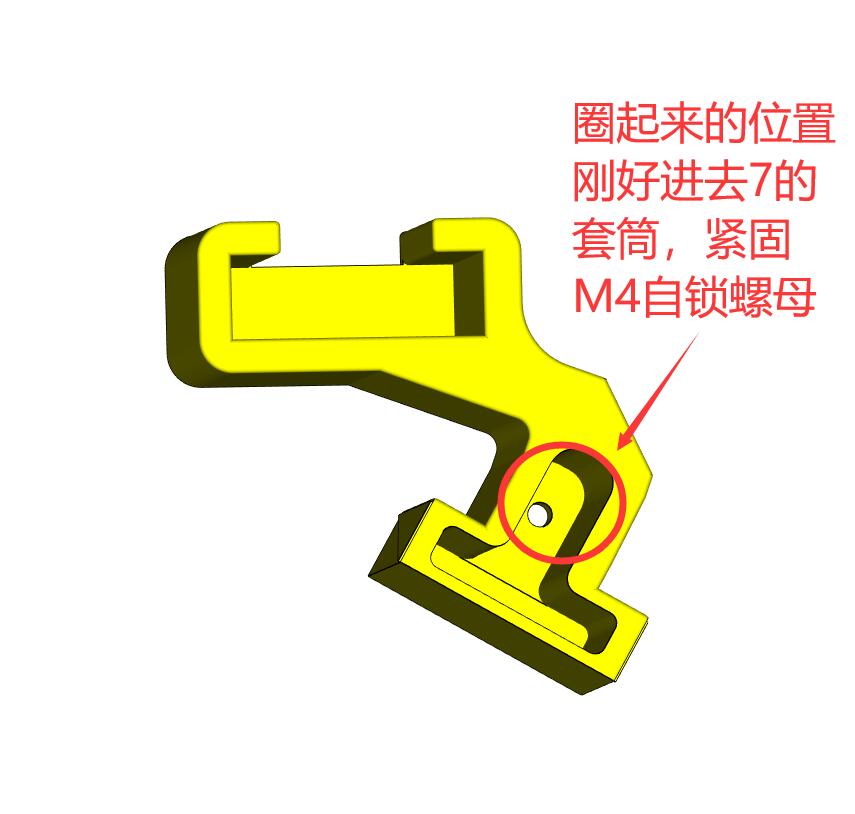

  2. 将M4自锁螺母上紧，程度根据自己喜好【用7mm套筒】
6

安装测试

向左
向右

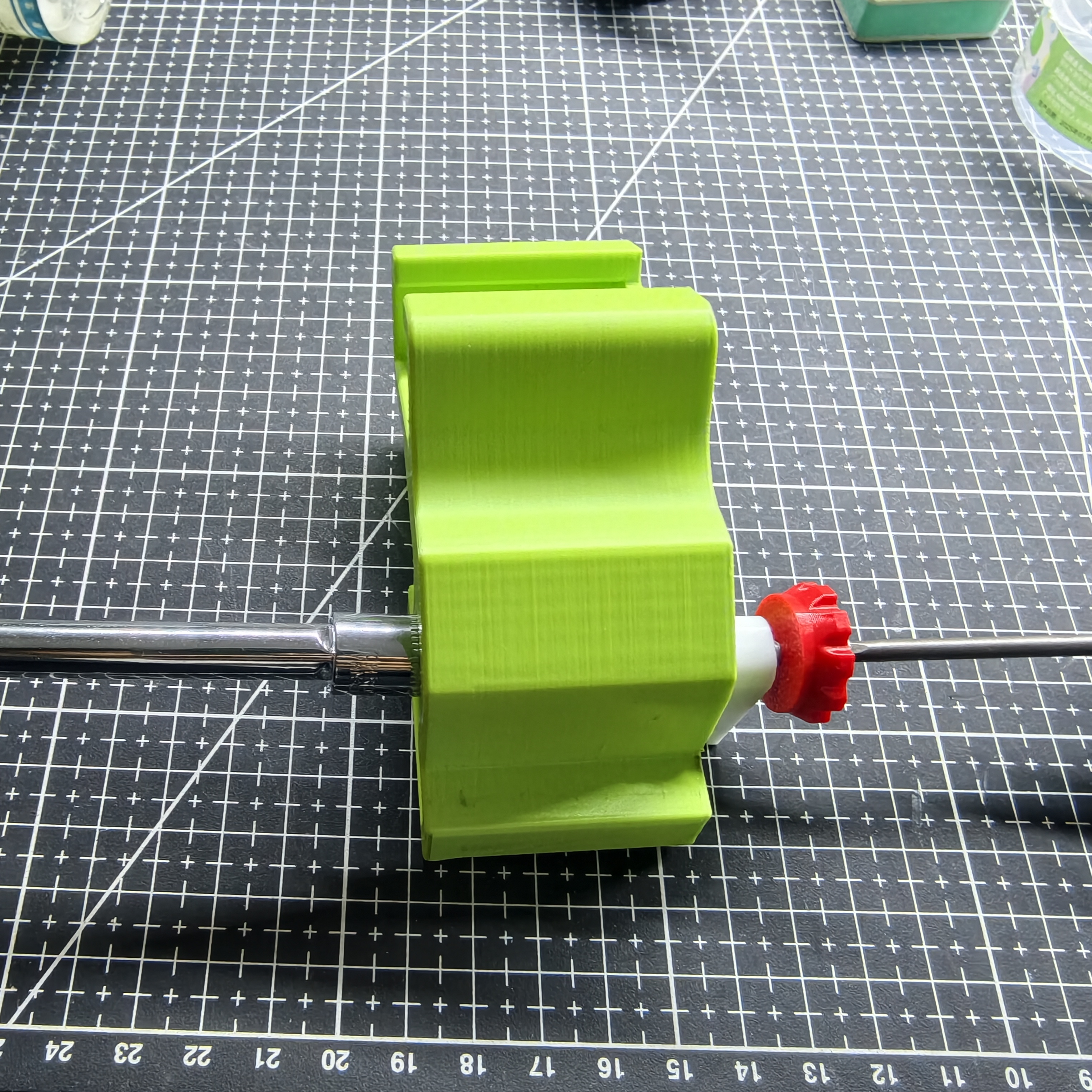

123456

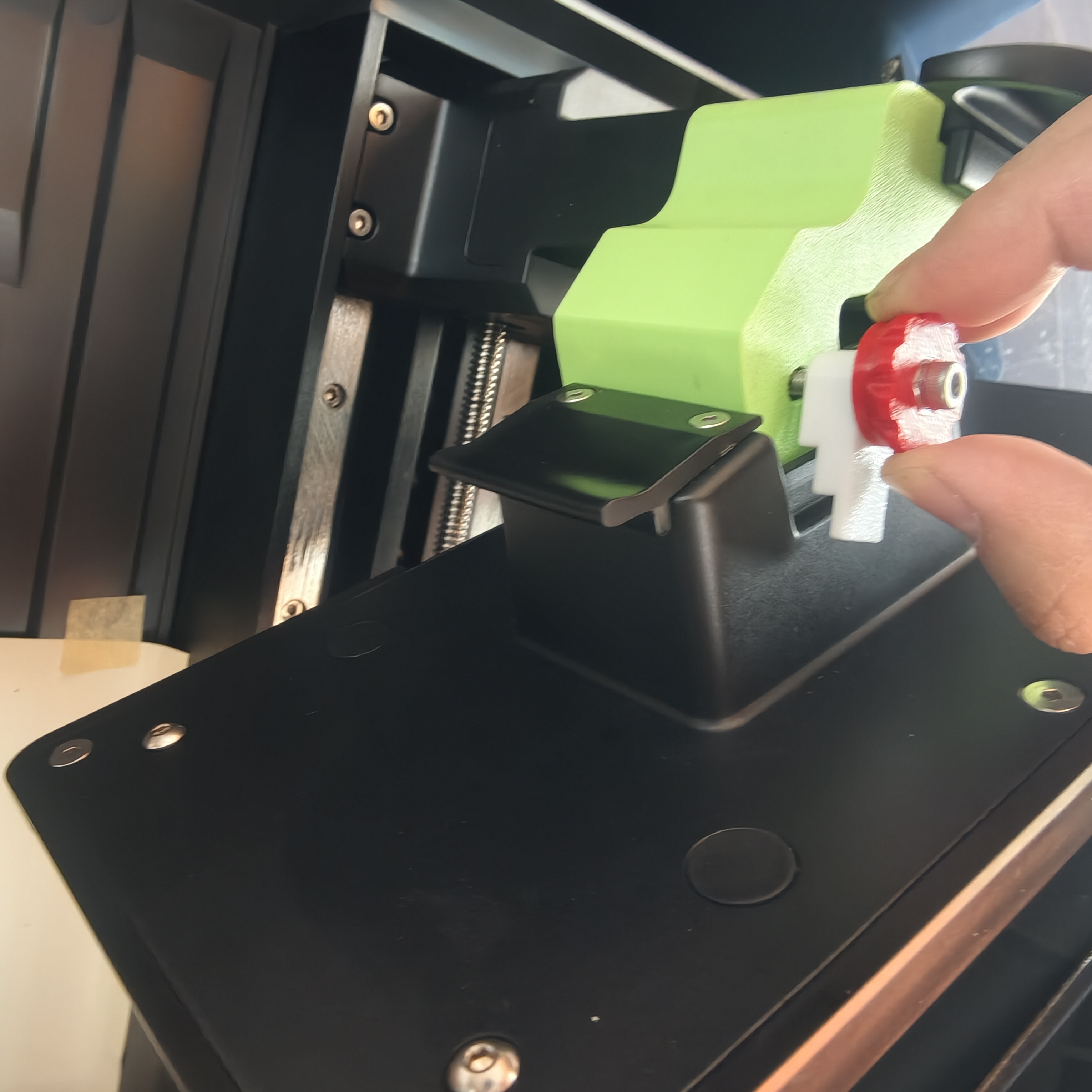

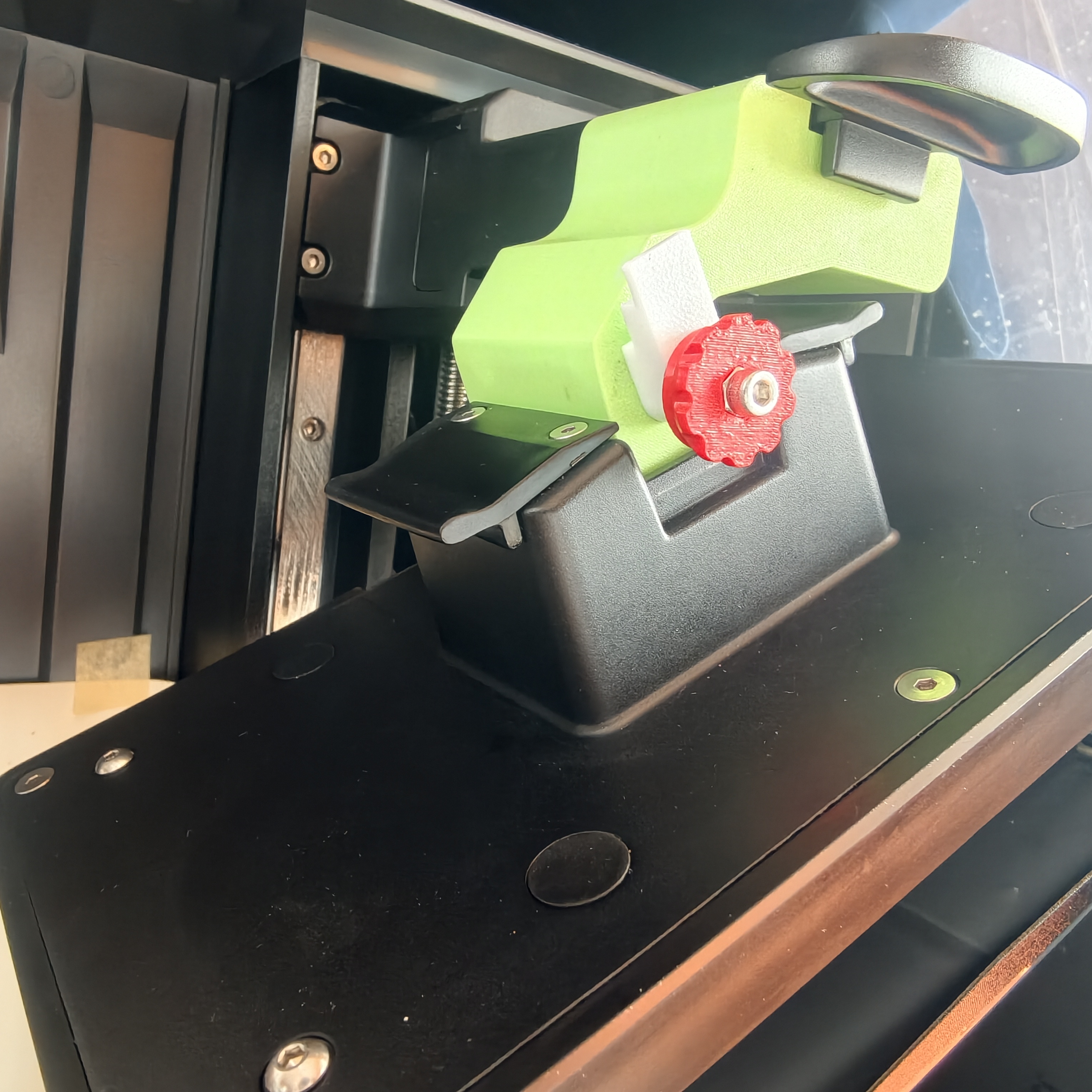

  1. 拉动白色限位，进行装、拆
  2. 红色旋钮经过测量数据制作的外观尺寸，因此不影响正常拆卸

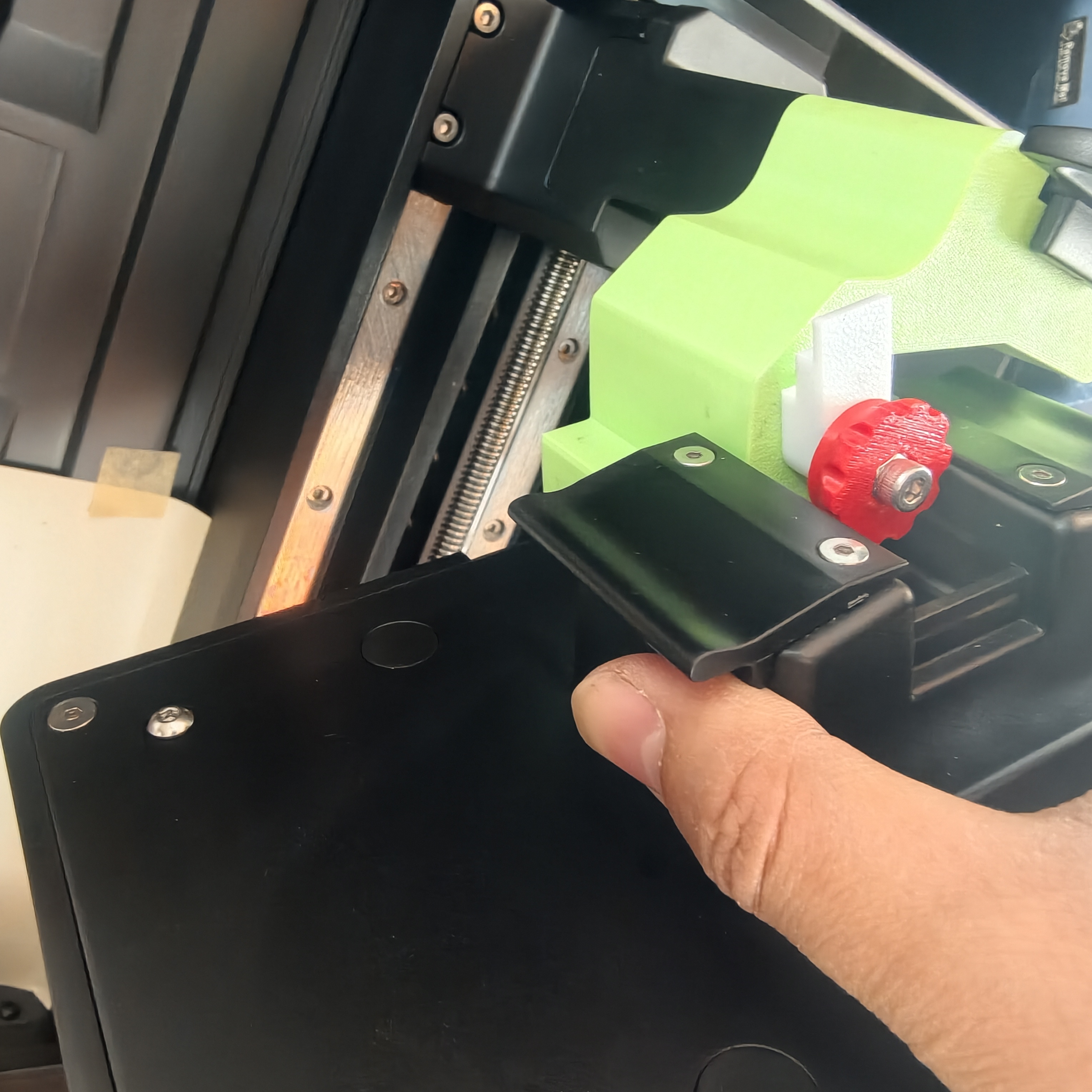

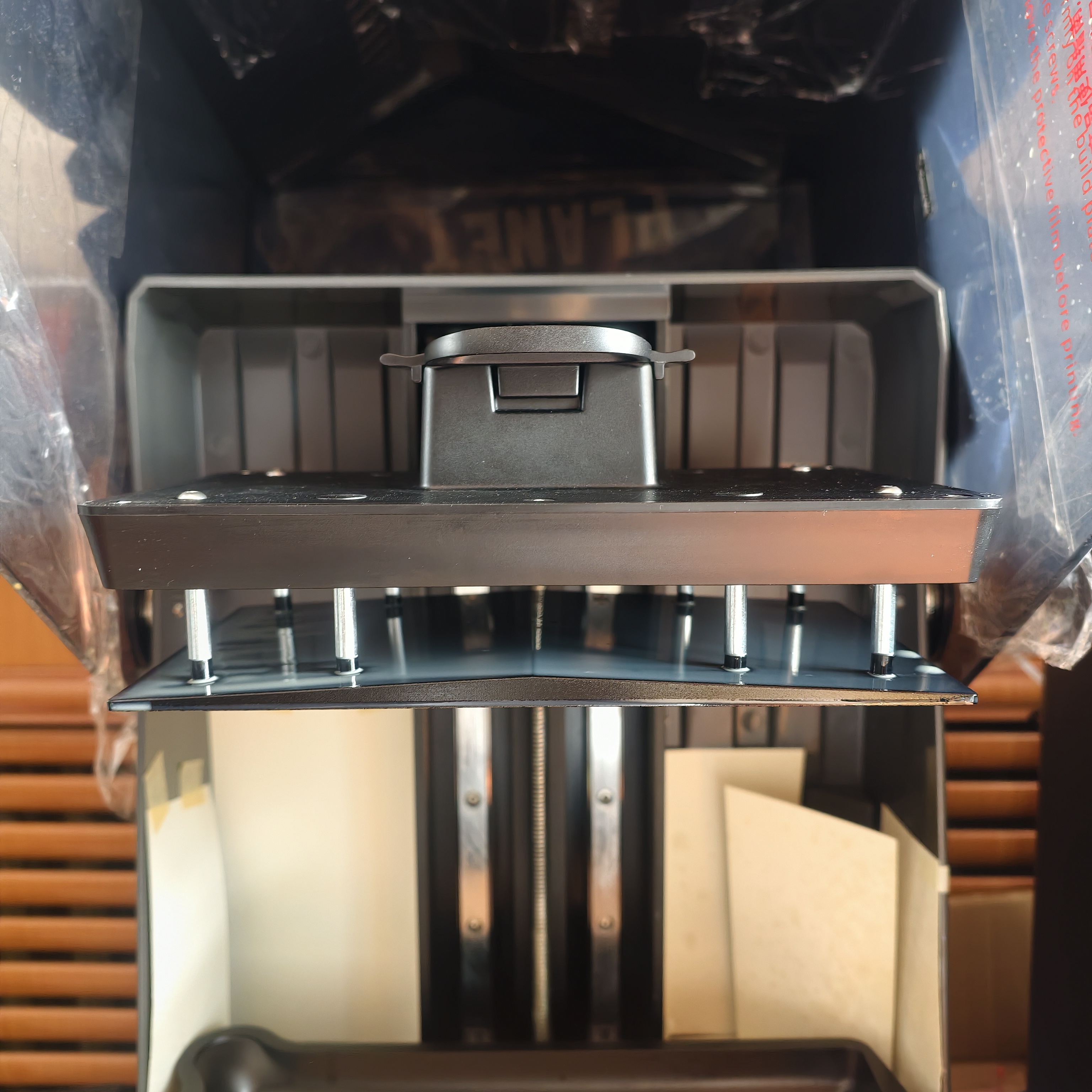

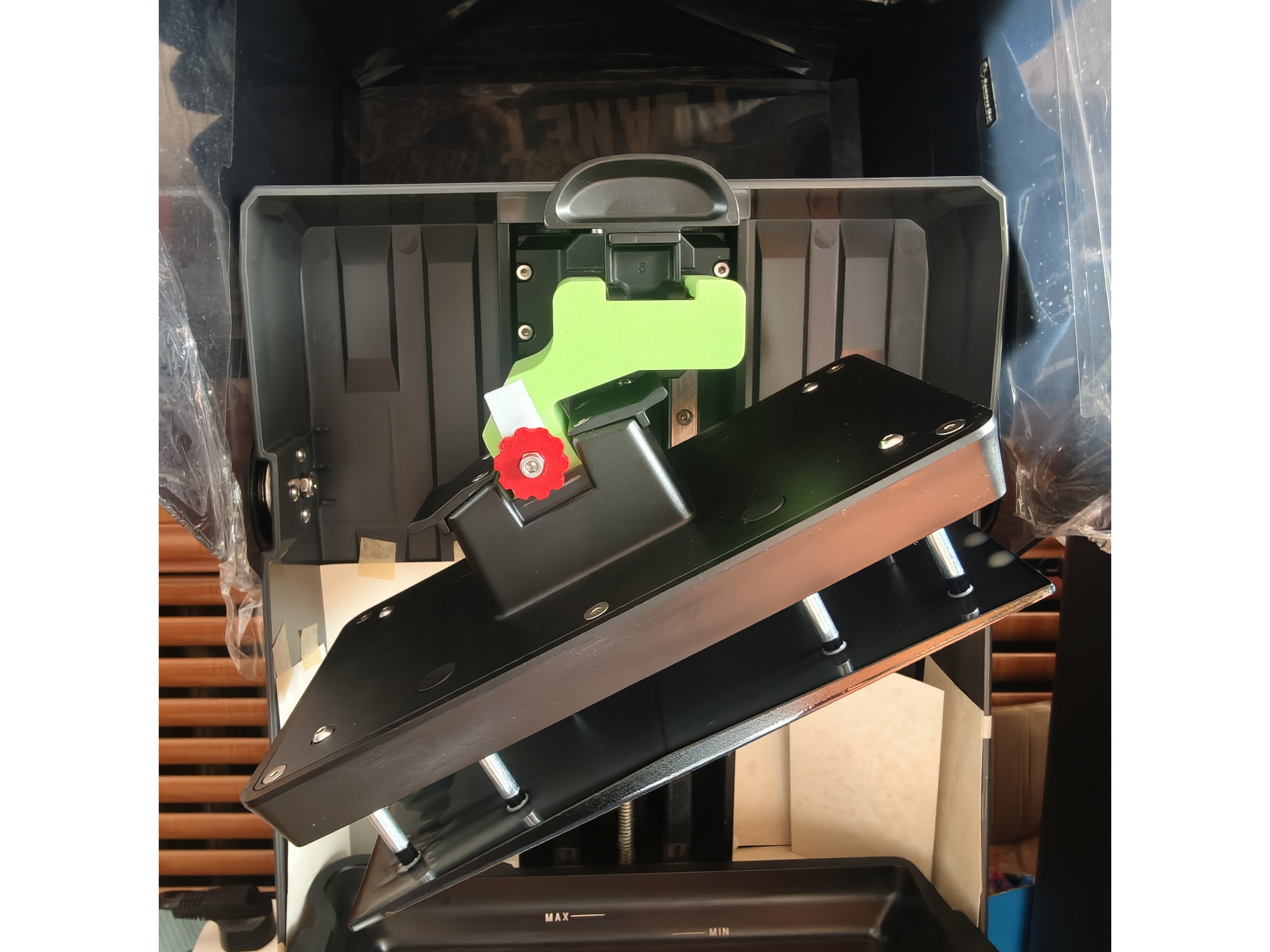

  3. 安装效果请看最后图片或者视频
