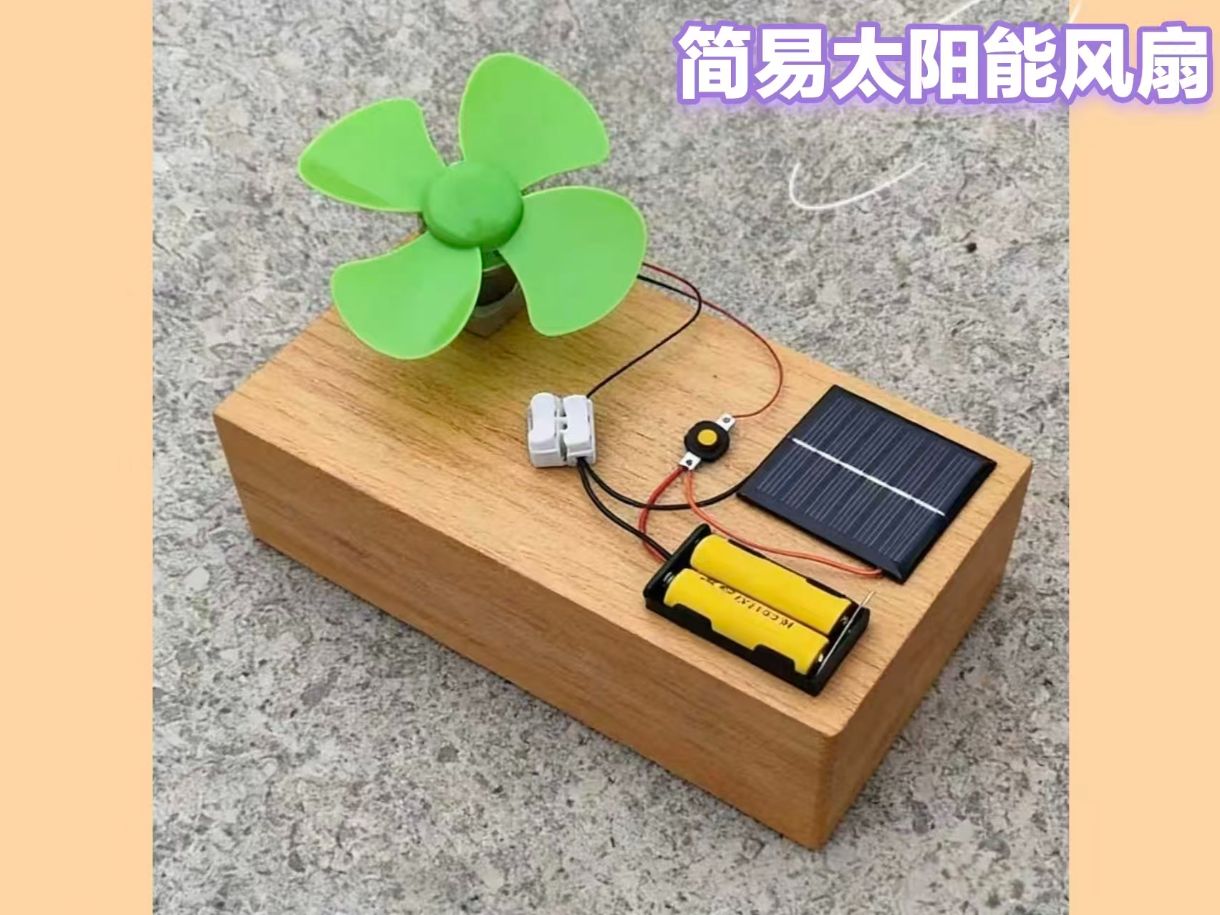

封面
本教程将指导大家制作一款简易太阳能小风扇,无需复杂电路知识,操作简单易懂,适合新手入门DIY。该风扇采用防逆充太阳能板供电,可通过太阳能为充电电池储能,也可直接使用电池驱动,兼具环保与实用性。风扇整体搭配木质底座,孔位已提前开好,大幅降低安装难度,只需按照步骤将各部件正确连接、固定,即可完成制作。成品小巧轻便,可放置于桌面,既能借助太阳能实现无电吹风,也能作为手工DIY作品点缀生活,同时还能帮助大家了解太阳能供电的基本原理,感受手工制作的乐趣。

准备工作:

材料:

  1. 防逆充太阳能板1块
  2. 2节电池盒1个(合计3V)
  3. 扇叶1个

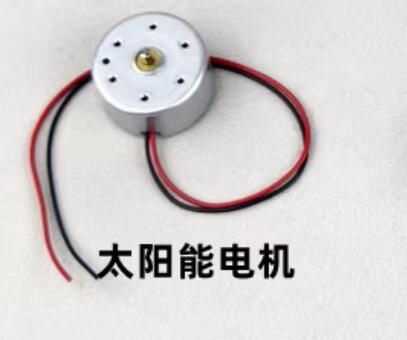

  4. 太阳能电机1个
  5. 按钮开关1个
  6. 三节充电电池(适配电池盒规格)
  7. 木质底座1个



工具:

  1. 螺丝刀1把(适配电池盒、电机固定螺丝)
  2. 剥线钳1把(用于剥离电线绝缘皮,若接线器为免剥线款可省略)
  3. 剪刀1把(裁剪多余电线、整理线路)
  4. 热熔胶枪1把(固定各部件,替代螺丝固定更便捷)
  5. 万用表1个(可选,用于检测电路连接是否正常)


1

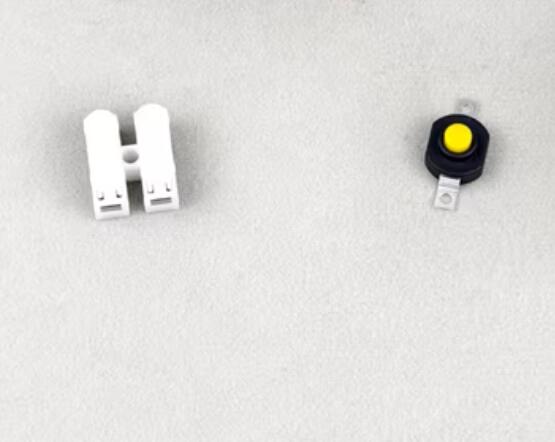

安装按钮开关与接线器

  1. 取出按钮开关,将开关的引脚对准底座上的开关孔,从底座正面插入,确保开关按钮露出底座表面,便于按压操作,开关底部用热熔胶固定,防止松动。
  2. 根据接线需求,将接线器固定在底座边缘(无对应孔位可直接用热熔胶粘贴),建议固定在电池盒、电机、开关之间,便于后续线路连接,减少电线缠绕。
  3. 检查各固定部件,用手轻轻晃动电池盒、电机、开关,确认均固定牢固,无松动现象,避免后续接线或使用时脱落。


2

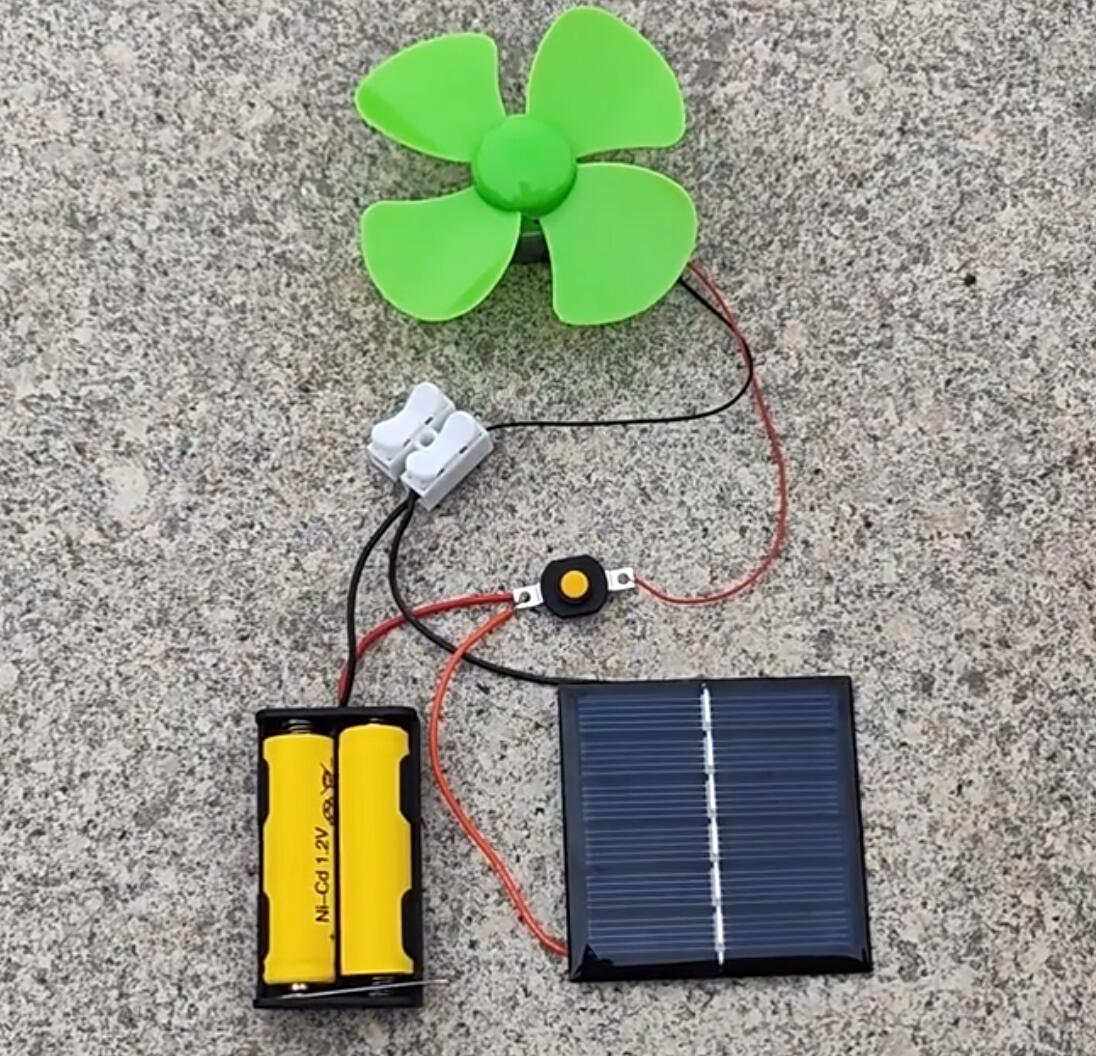

连接电路(核心步骤)

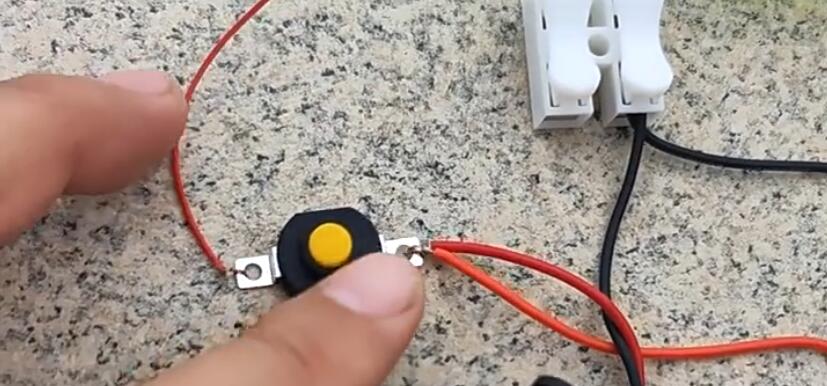

  1. 先连接电池盒与开关:取出电池盒的正负极电线(通常红色为正极,黑色为负极),若电线带有绝缘皮,用剥线钳剥离电线末端约0.5cm绝缘皮,将电池盒正极电线接入按钮开关的一个引脚,用接线器固定(免剥线接线器直接按压即可,普通接线器需拧紧螺丝)。
  2. 连接开关与电机:取出电机的正负极电线,同样剥离末端绝缘皮(若有),将电机正极电线接入按钮开关的另一个引脚,用接线器固定;再将电池盒的负极电线与电机的负极电线通过接线器连接,形成初步供电回路。
  3. 连接太阳能板:取出防逆充太阳能板,找到其正负极接线端(红色为正极,黑色为负极),将太阳能板的正极电线接入电池盒的正极接线端,负极电线接入电池盒的负极接线端,用接线器固定,防逆充设计可避免电池电量反向流入太阳能板,保护电池和太阳能板。
  4. 电路检测(可选):将三节充电电池放入电池盒,关闭按钮开关,用万用表检测各接线处,确认电路连接正常,无短路、虚接现象;若没有万用表,可暂时不装电池,后续装扇叶前进行通电测试。


3

安装扇叶与电池

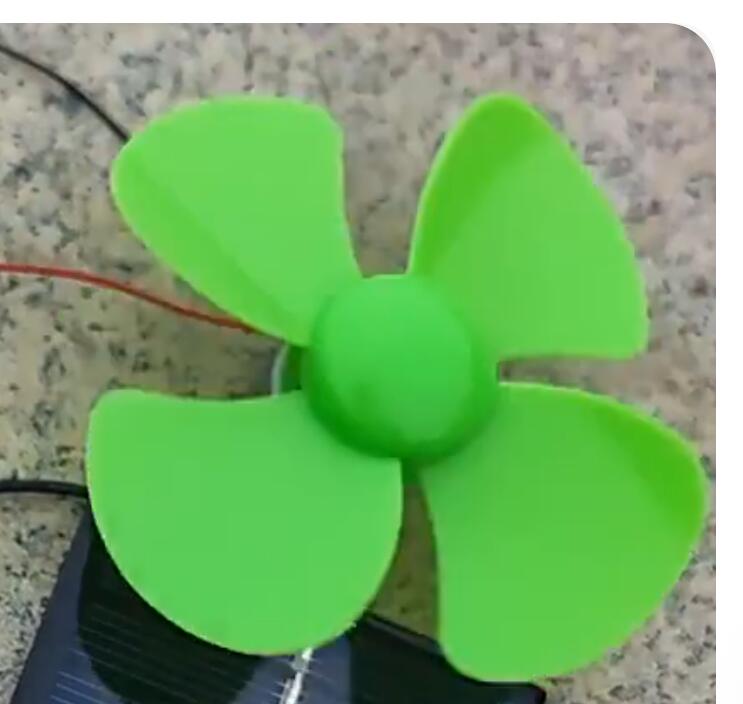

  1. 安装扇叶:待所有电路连接完毕并确认无误后,取出扇叶,对准太阳能电机的转轴,轻轻按压扇叶,使其牢牢套在转轴上,按压时力度要适中,避免损坏电机转轴或扇叶。
  2. 检查扇叶:用手轻轻拨动扇叶,观察扇叶转动是否顺畅,有无卡顿、偏移现象,若有卡顿,调整扇叶位置,确保扇叶与电机同轴,转动无阻碍。
  3. 安装电池:打开电池盒盖子,将三节充电电池正确放入电池盒(注意正负极对应,电池盒内通常有正负极标识,切勿装反),放入后关闭电池盒盖子,确认电池安装牢固,无松动。


4

固定上底座

  1. 电池驱动测试:将按钮开关按至“开启”状态,观察扇叶是否正常转动,若扇叶转动顺畅,说明电池供电回路正常;若不转动,检查电池正负极是否装反、开关接线是否虚接、电机接线是否牢固,逐一排查并修正。
  2. 太阳能驱动测试:将太阳能板放置在阳光充足的地方,确保阳光垂直照射太阳能板(可调整摆放角度),再次按下按钮开关,观察扇叶是否转动;若在光线较暗环境下扇叶转动缓慢,属于正常现象,光线越强,扇叶转动越快。
  3. 调试优化:若扇叶转动卡顿,可在电机转轴处涂抹少量润滑油(可选);若线路有缠绕,用剪刀整理多余电线,并用热熔胶固定,避免电线接触扇叶影响转动;测试无误后,简易太阳能小风扇即制作完成。
