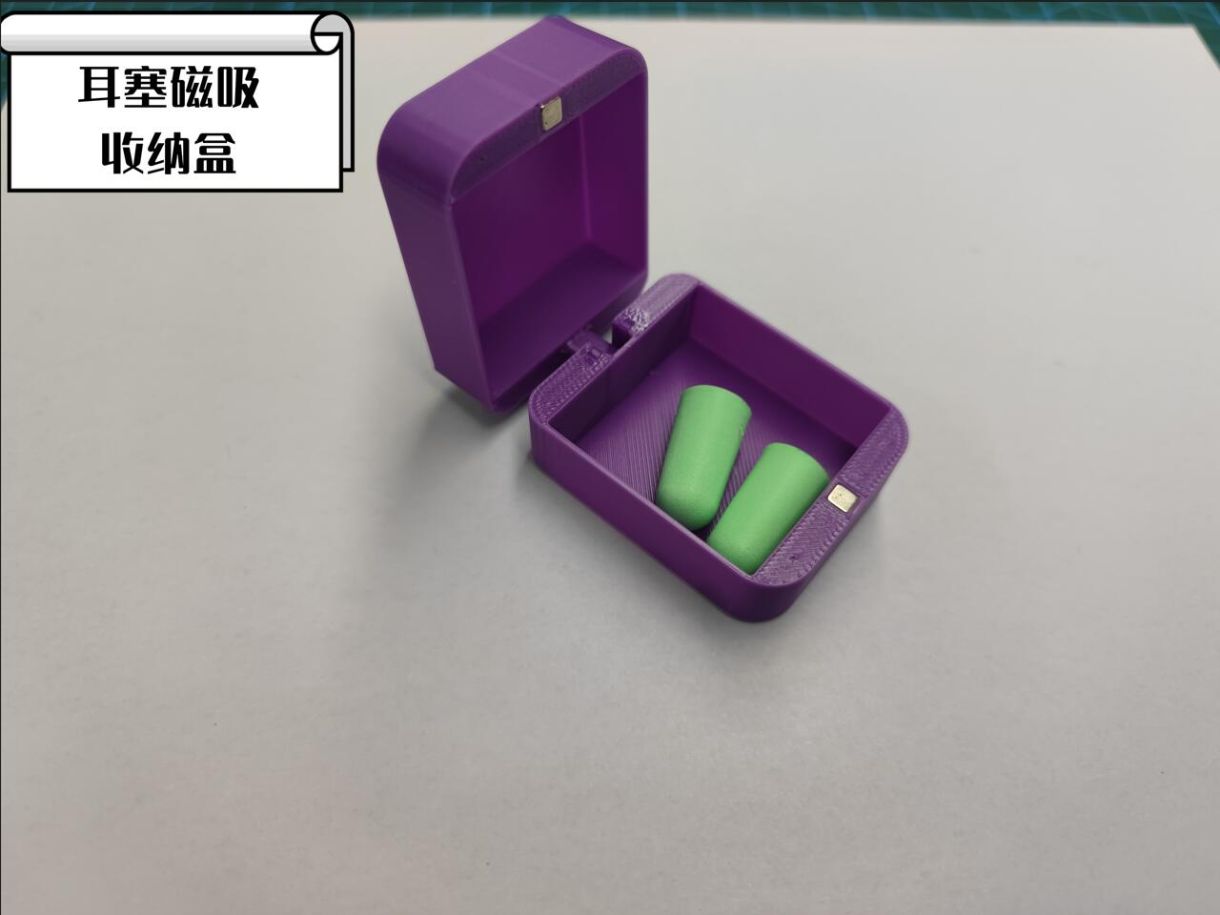

耳塞磁吸收纳盒

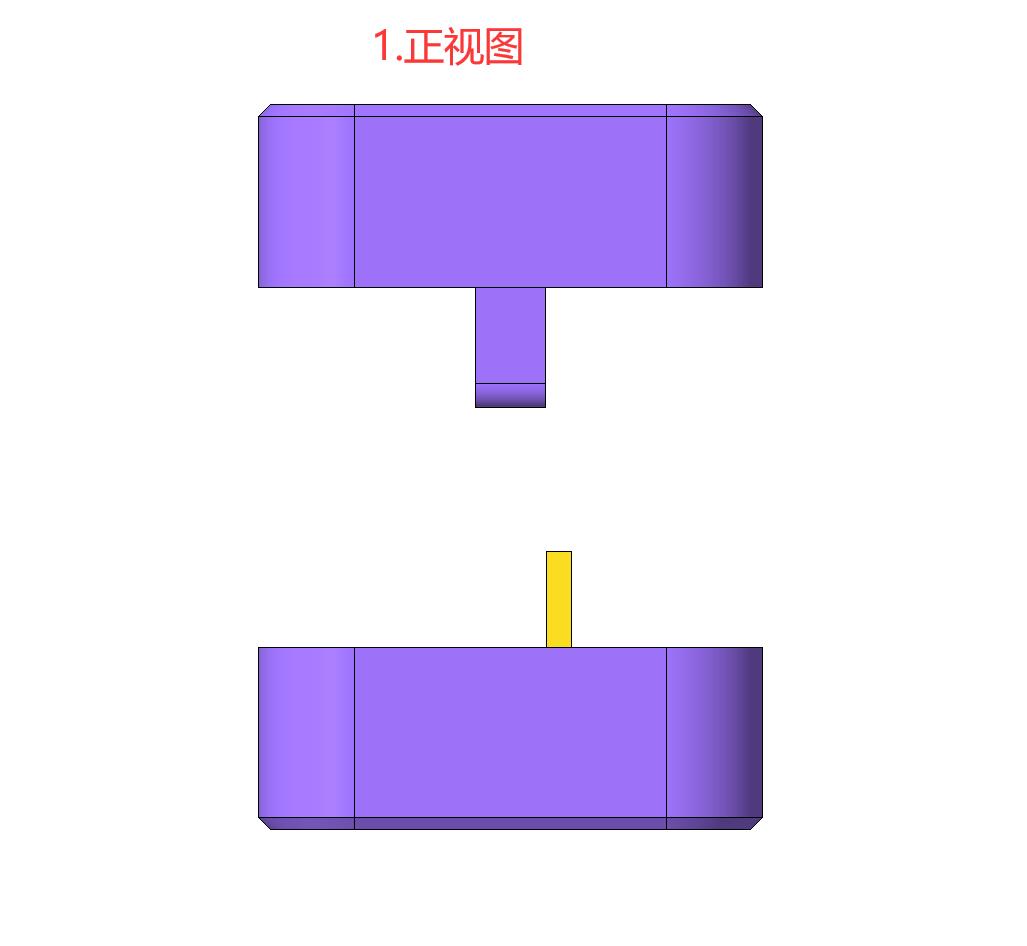

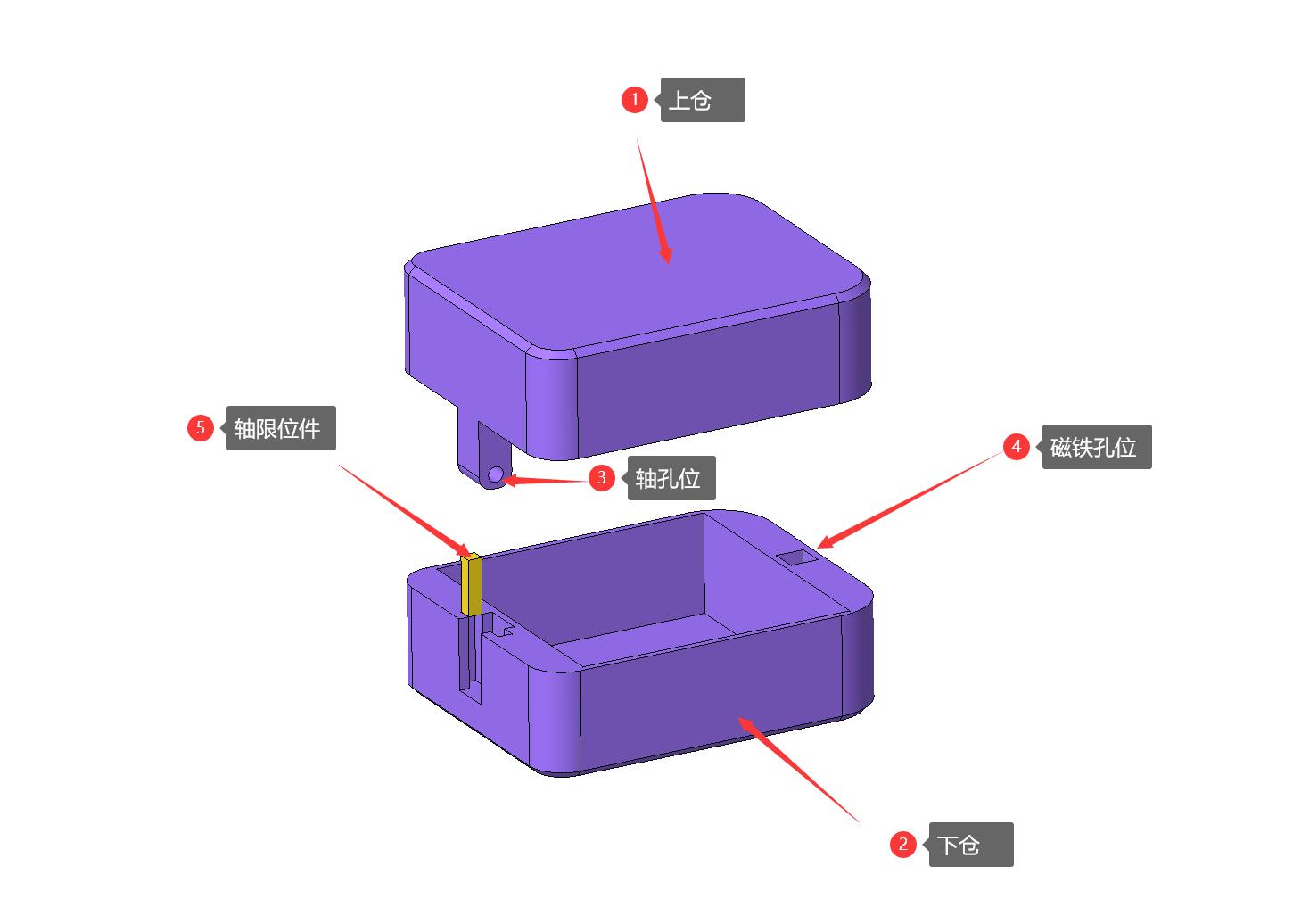

1. 图1是总体图纸，上面有标注名称，以下建模步骤名称会引用
2. 图1至4为不同视角的细节展示

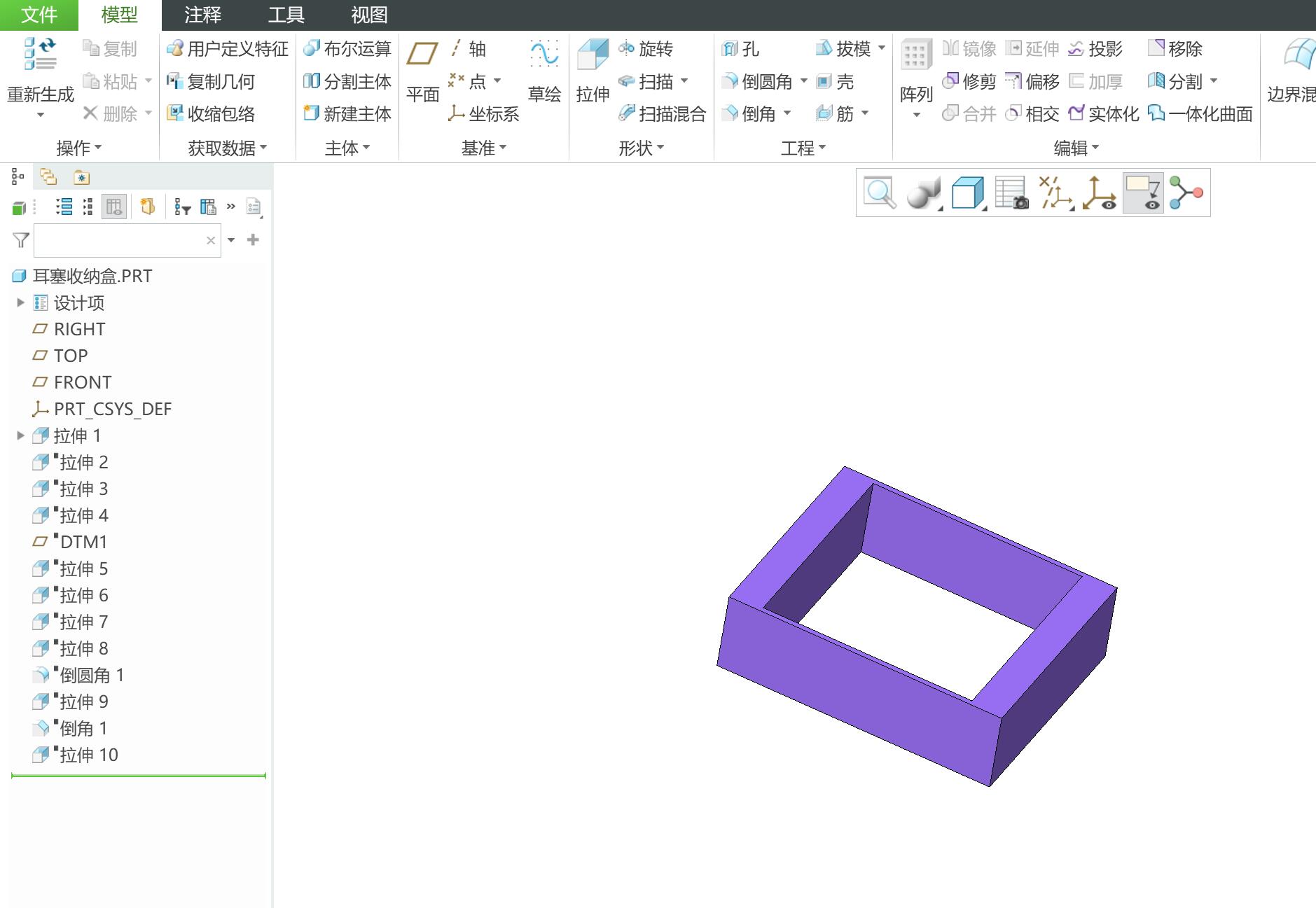

1. 如图1，是本步骤的需要达到的效果
2. 如图2，是草绘的具体尺寸

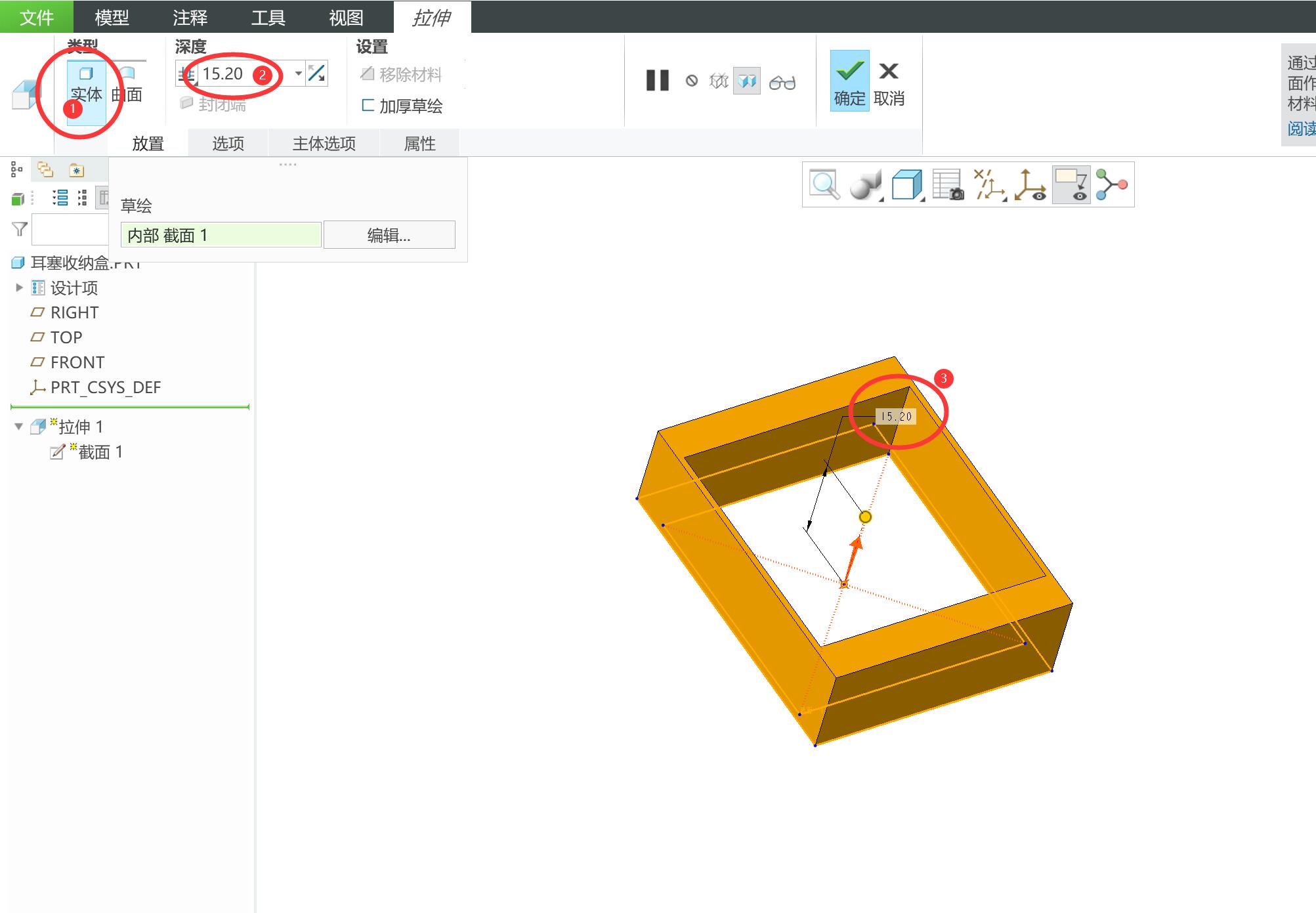

3. 如图3，拉伸的高度为15.2mm

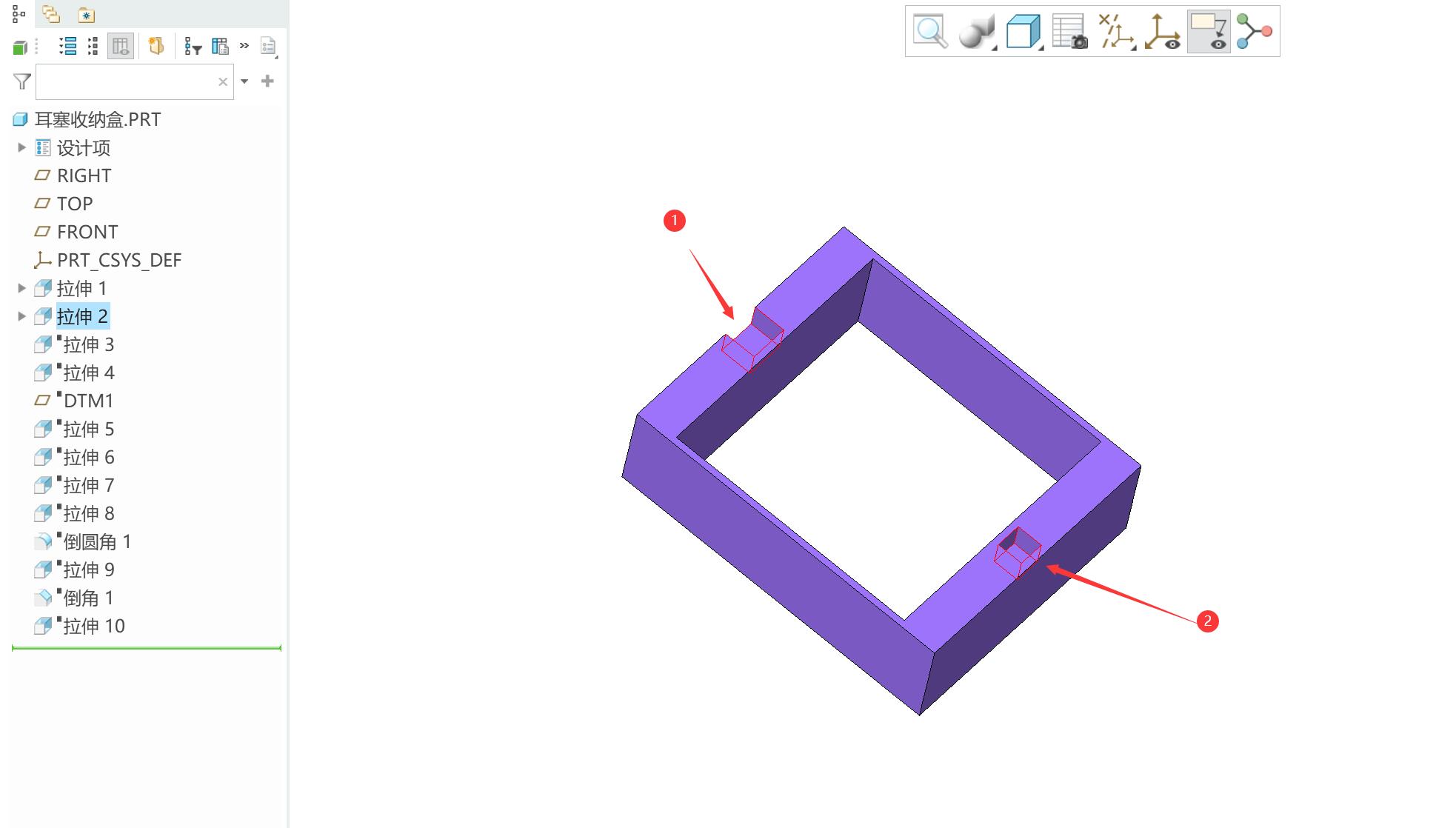

1. 如图1，需要做出磁铁的孔位实际孔位尺寸为4.05*4.05，深度为4.1mm

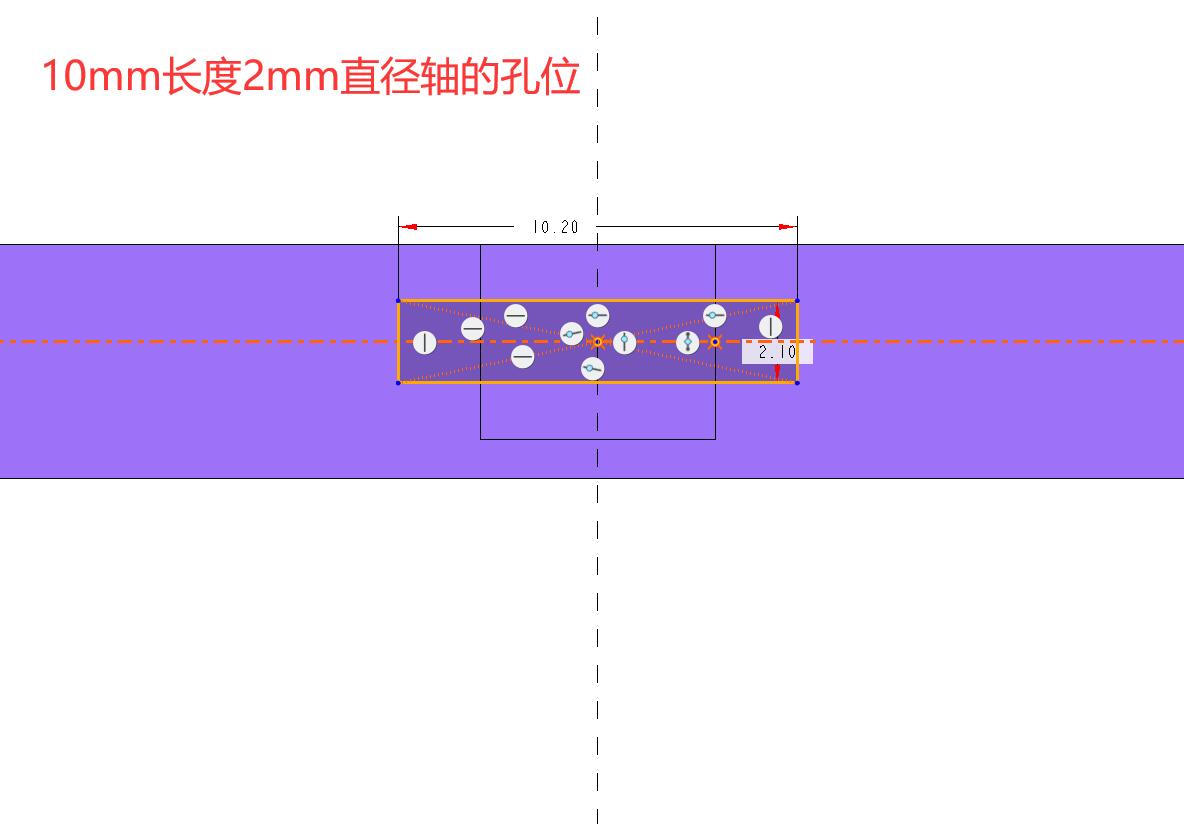

2. 轴的槽位依旧需要预留旷量，轴尺寸为长度10mm，直径2mm，实际槽位尺寸为10.2*2.1mm，为其转动预留旷量，深度为10.1mm

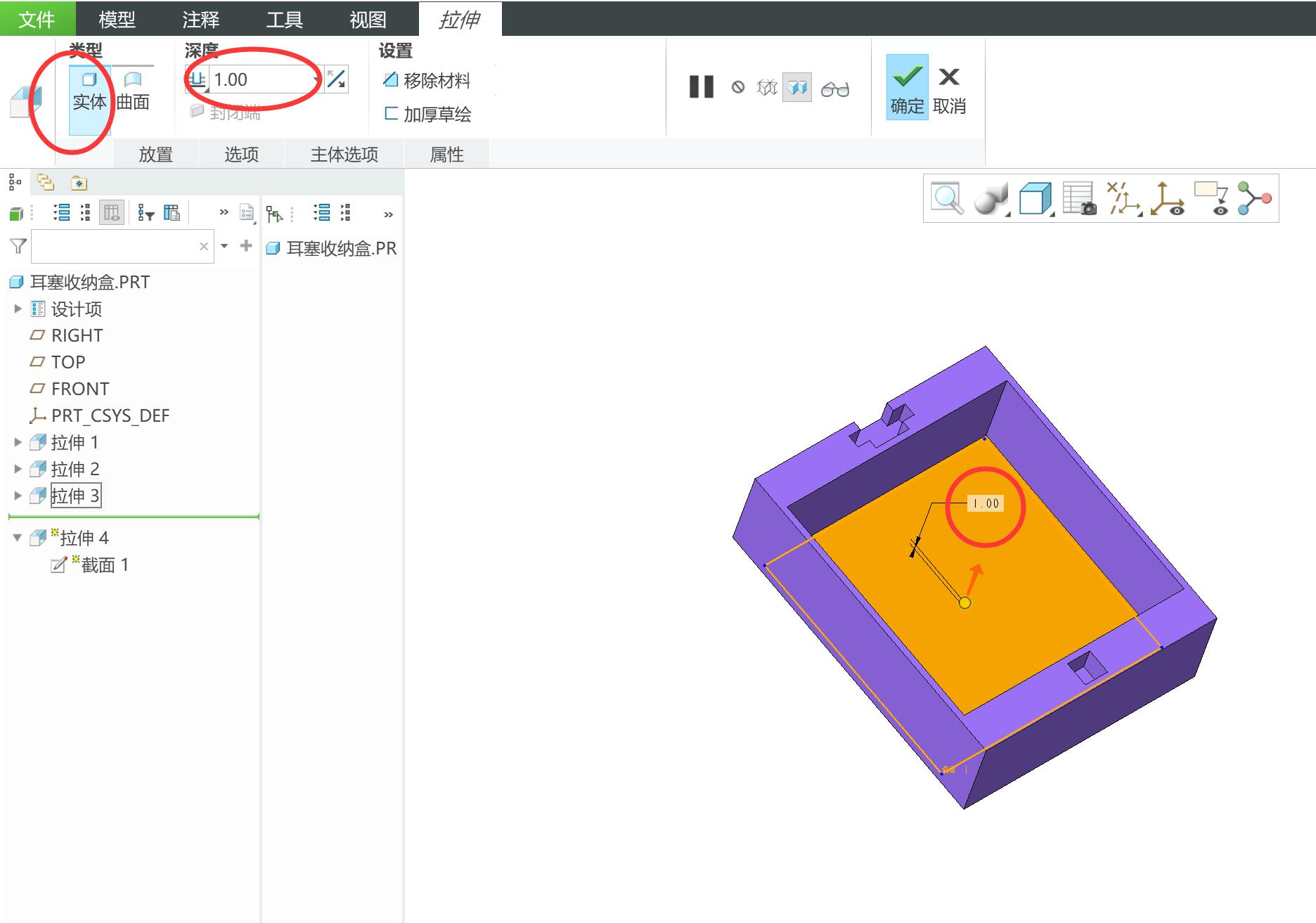

3. 如图5，将底部封住

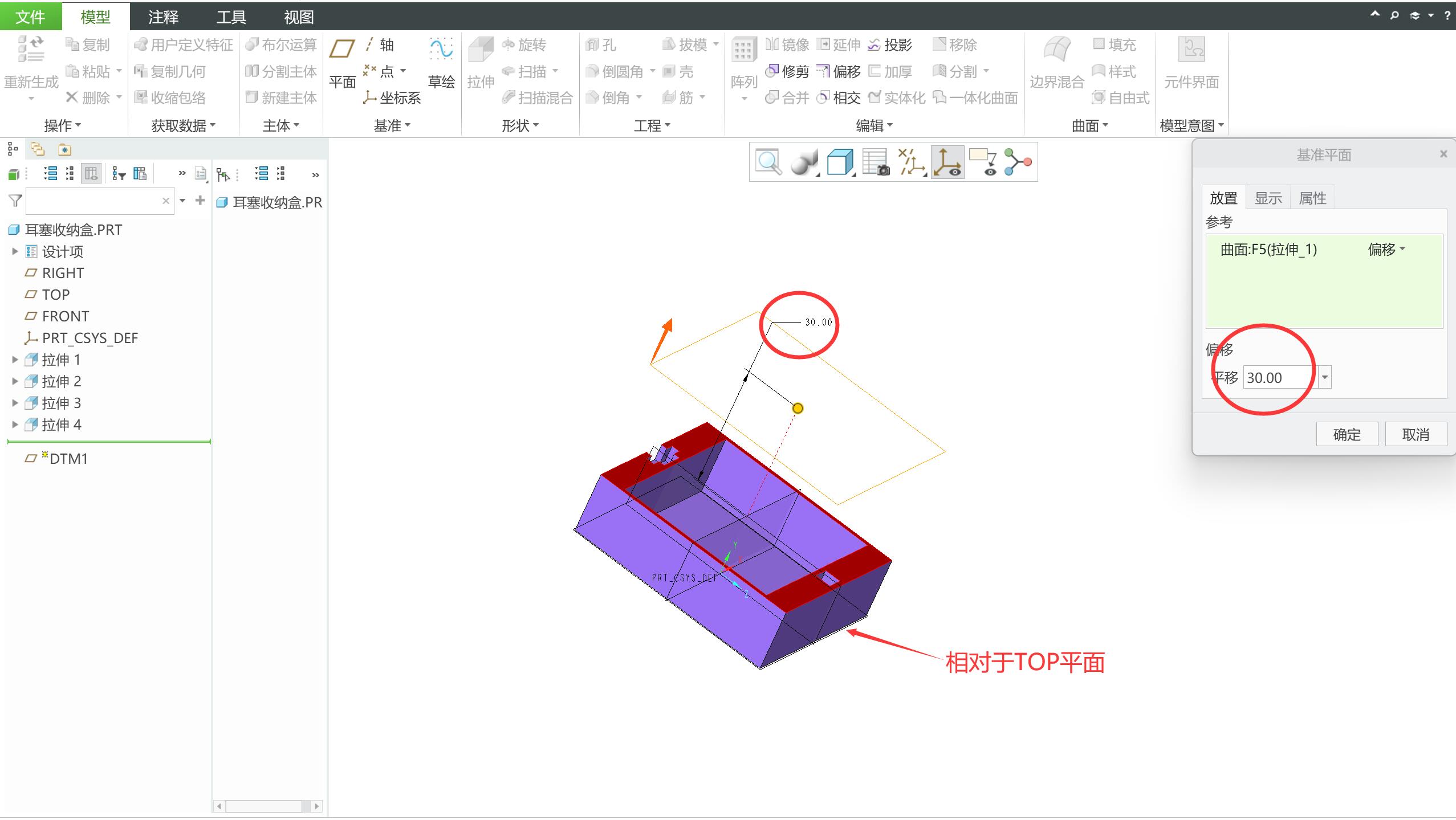

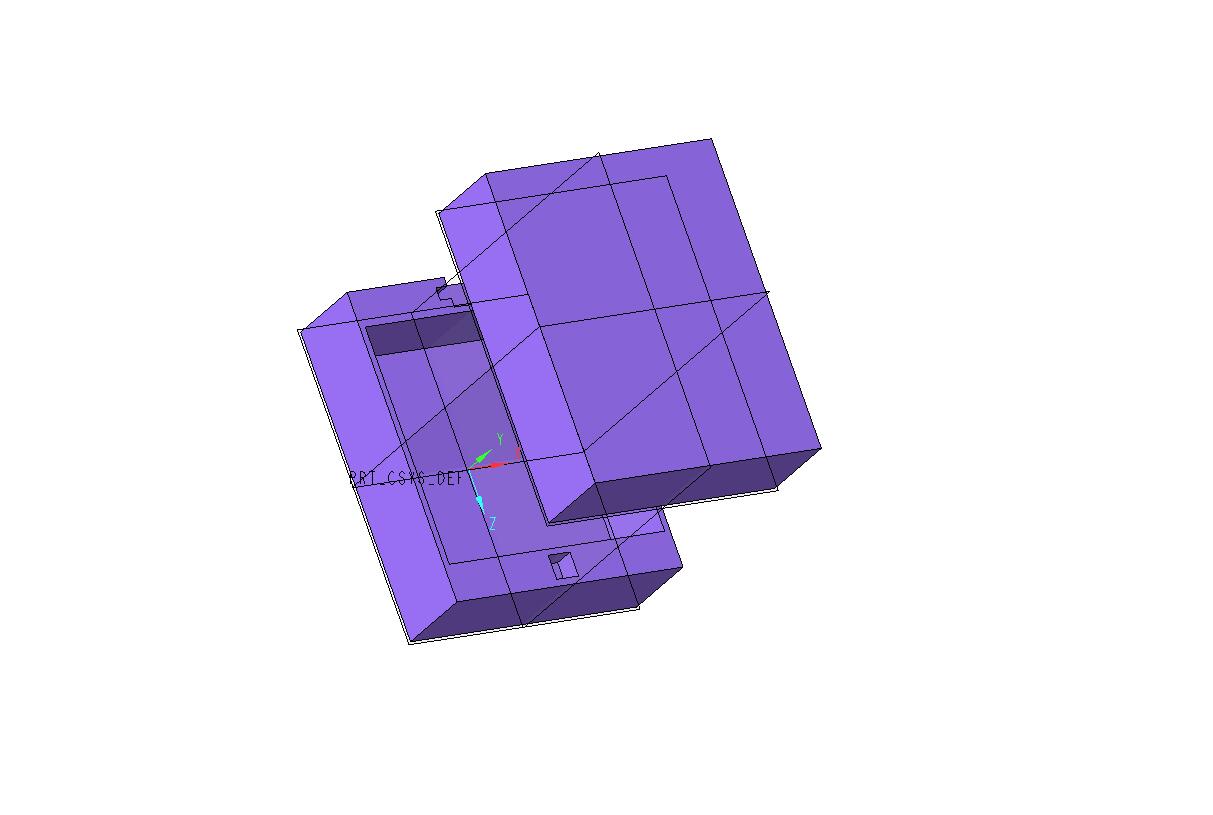

1. 新建平面，相对于top平面，上移30mm，此平面为上仓的基础面，即草绘在此面完成
2. 草绘尺寸直接以下仓边缘为参考，如图3所示
3. 拉伸的高度为14.25mm

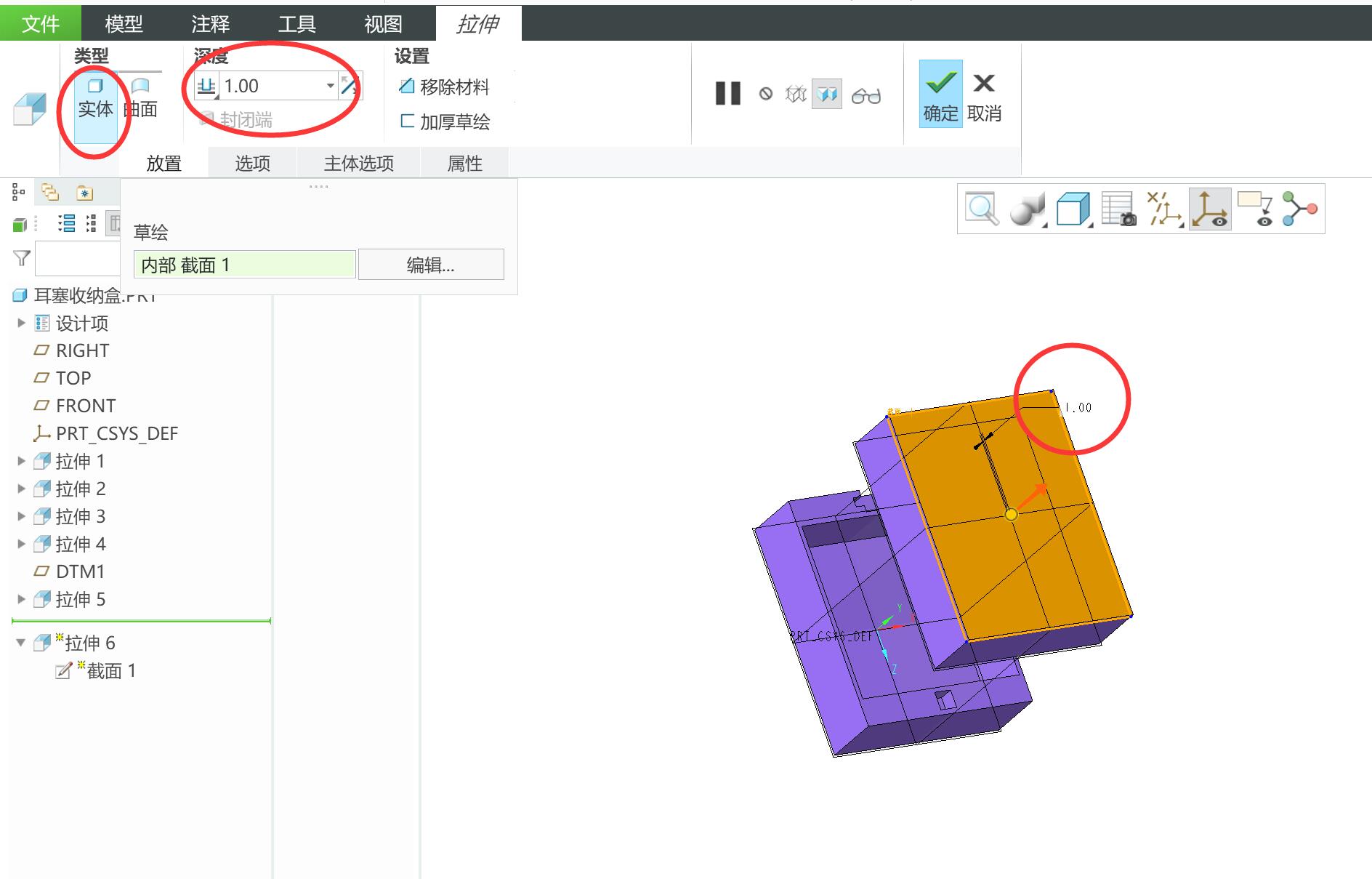

4. 最后封闭顶盖，如图6、7所示

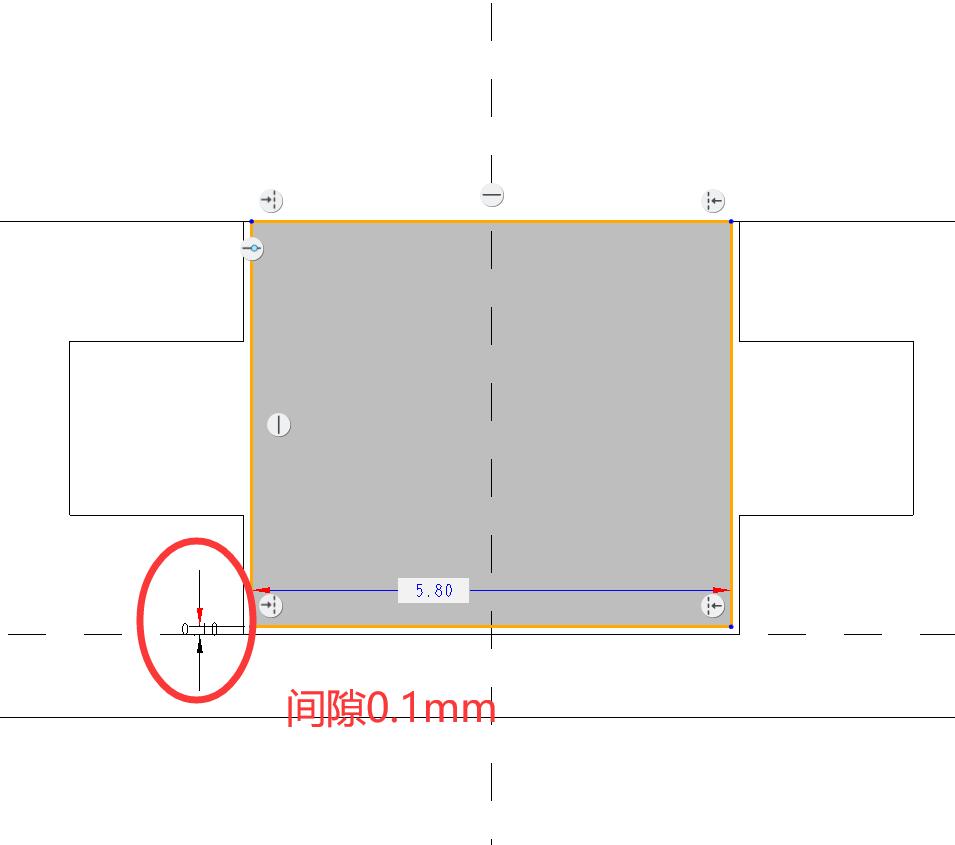

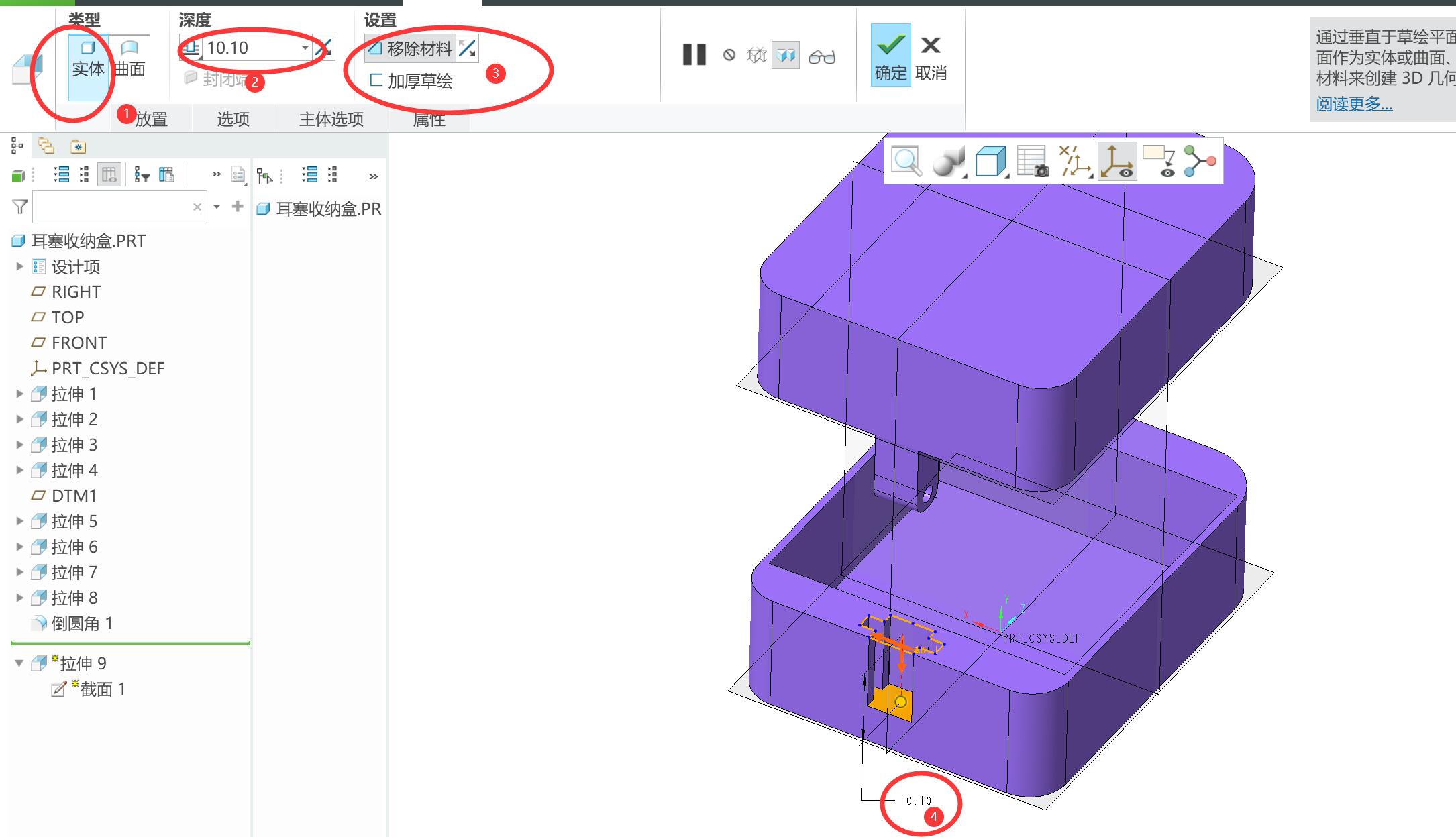

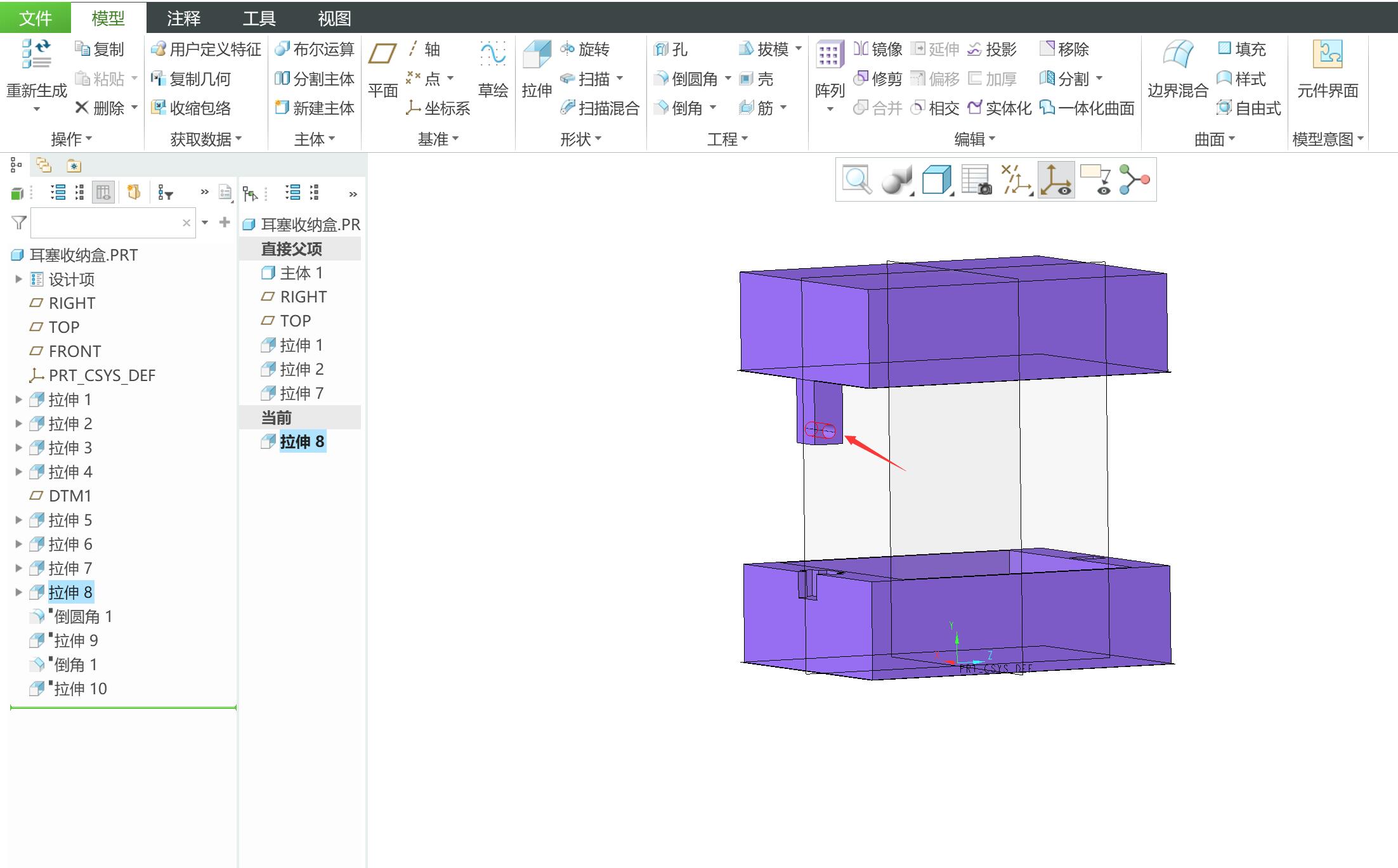

1. 以转轴槽位为参考，间隙误差0.1mm
2. 拉伸高度为10mm
3. 在底端拉伸转轴的孔位，直径为2.1mm，圆心距离转轴底端边缘距离为2mm

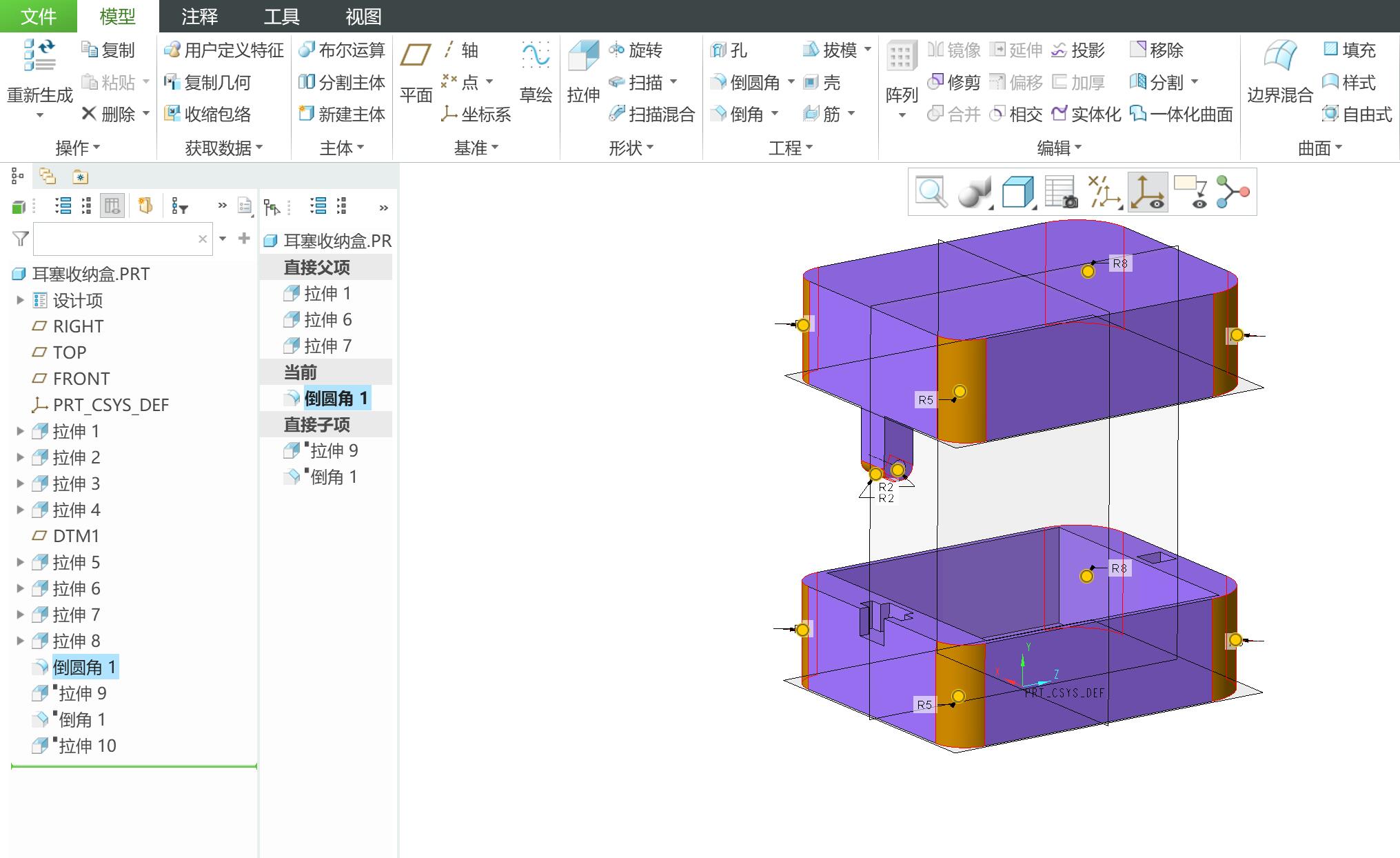

1. 将上下仓倒角

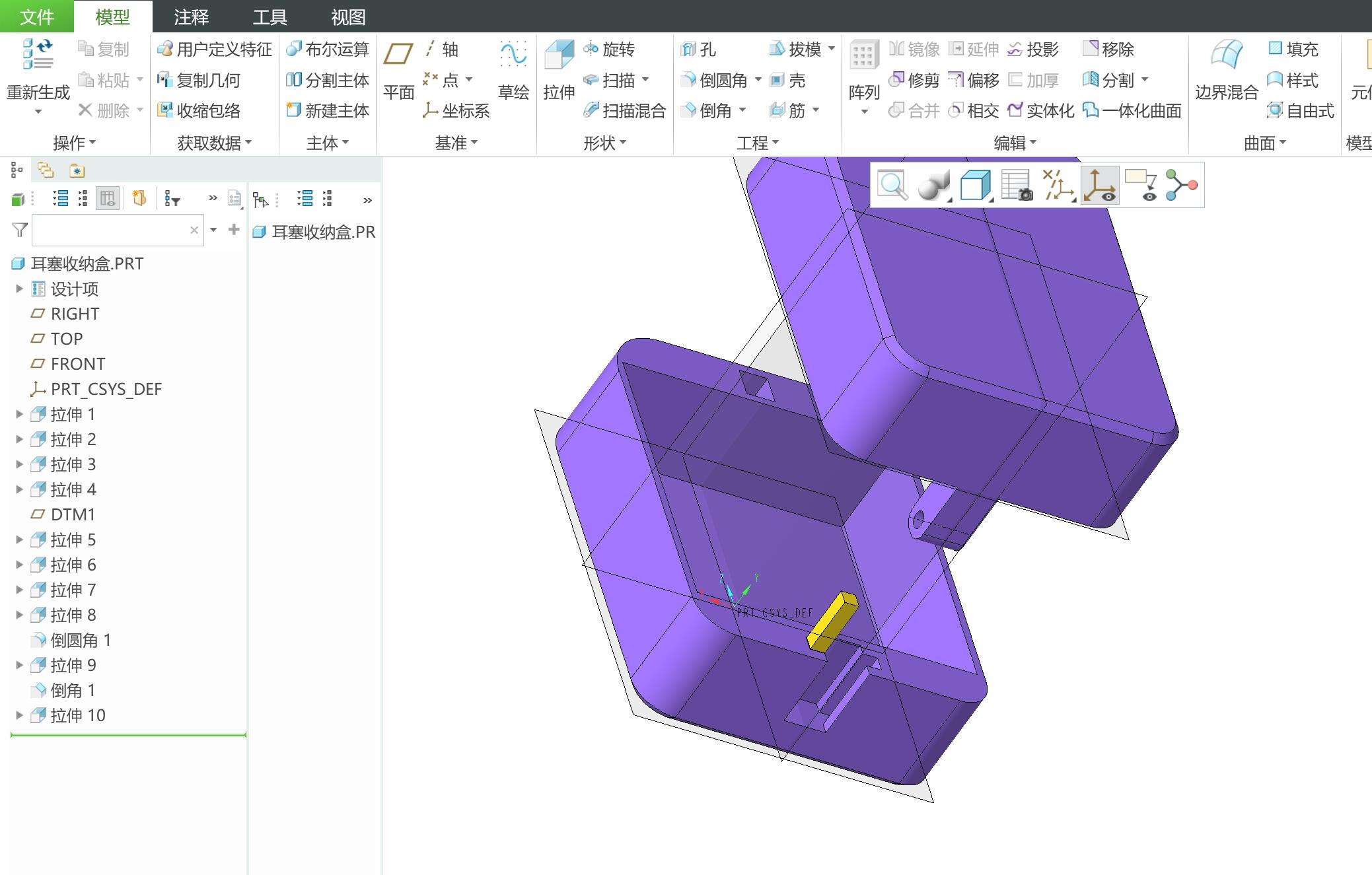

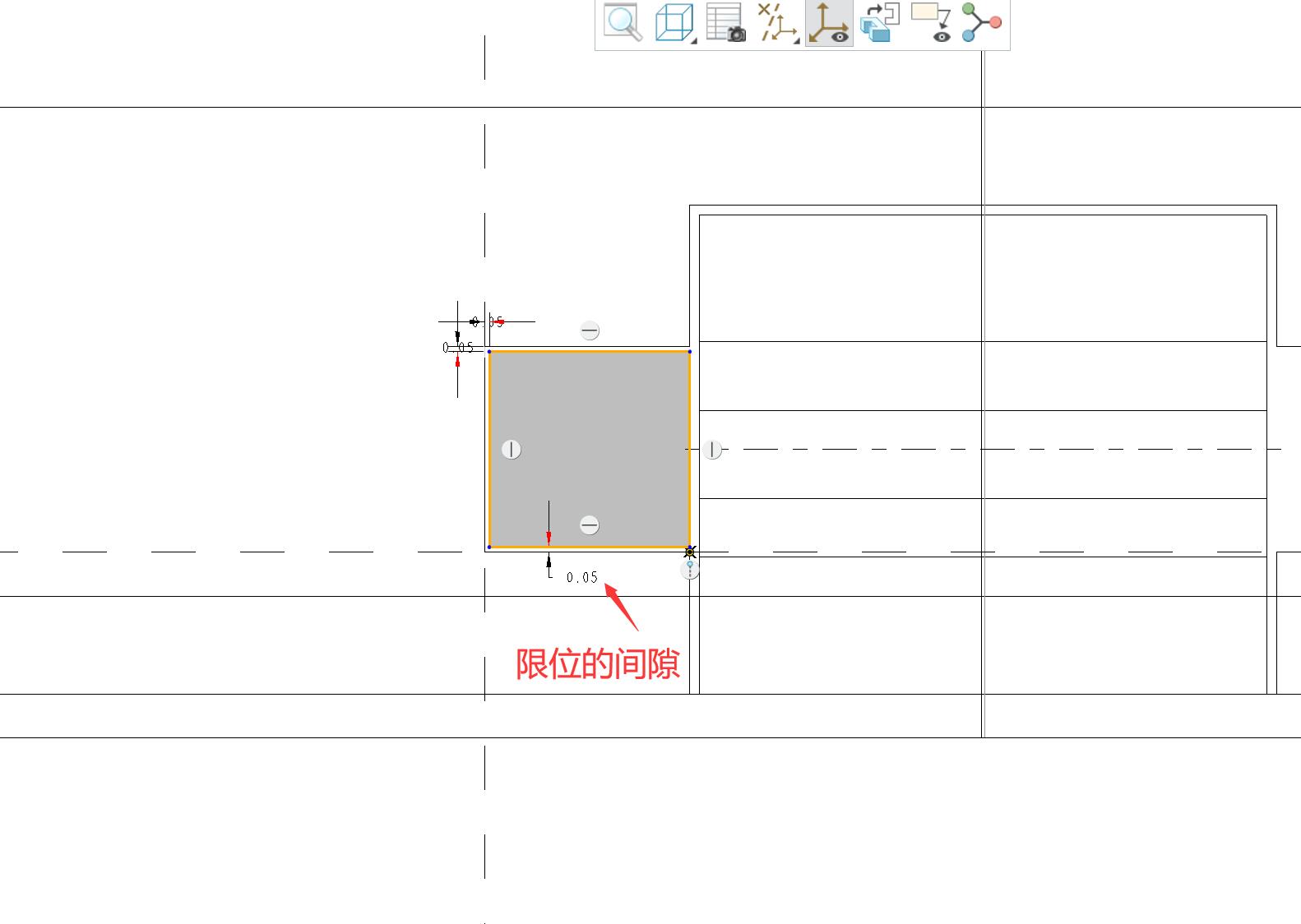

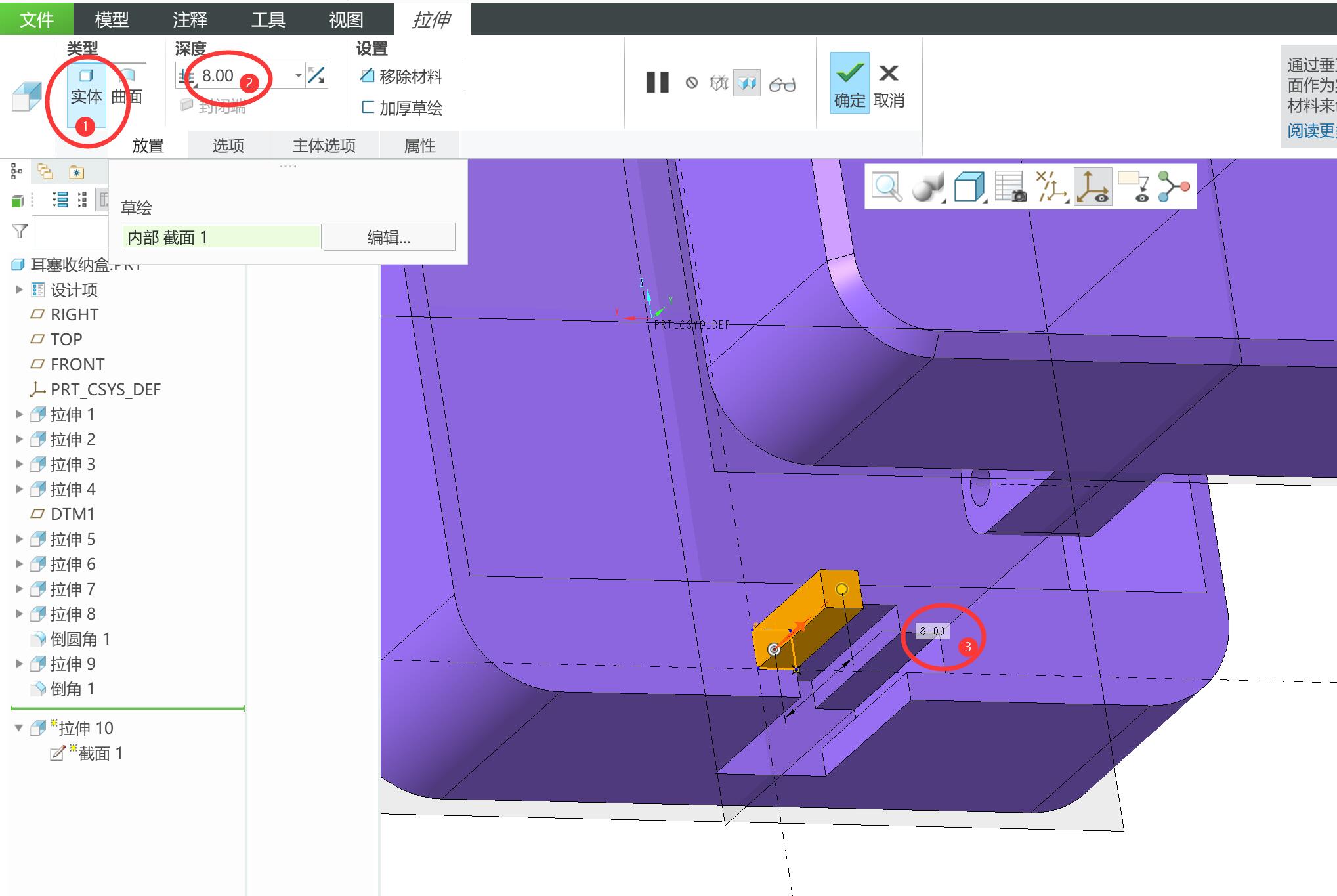

2. 限位零件的尺寸，依旧是距离限位槽边缘0.1mm，拉伸高度为8mm

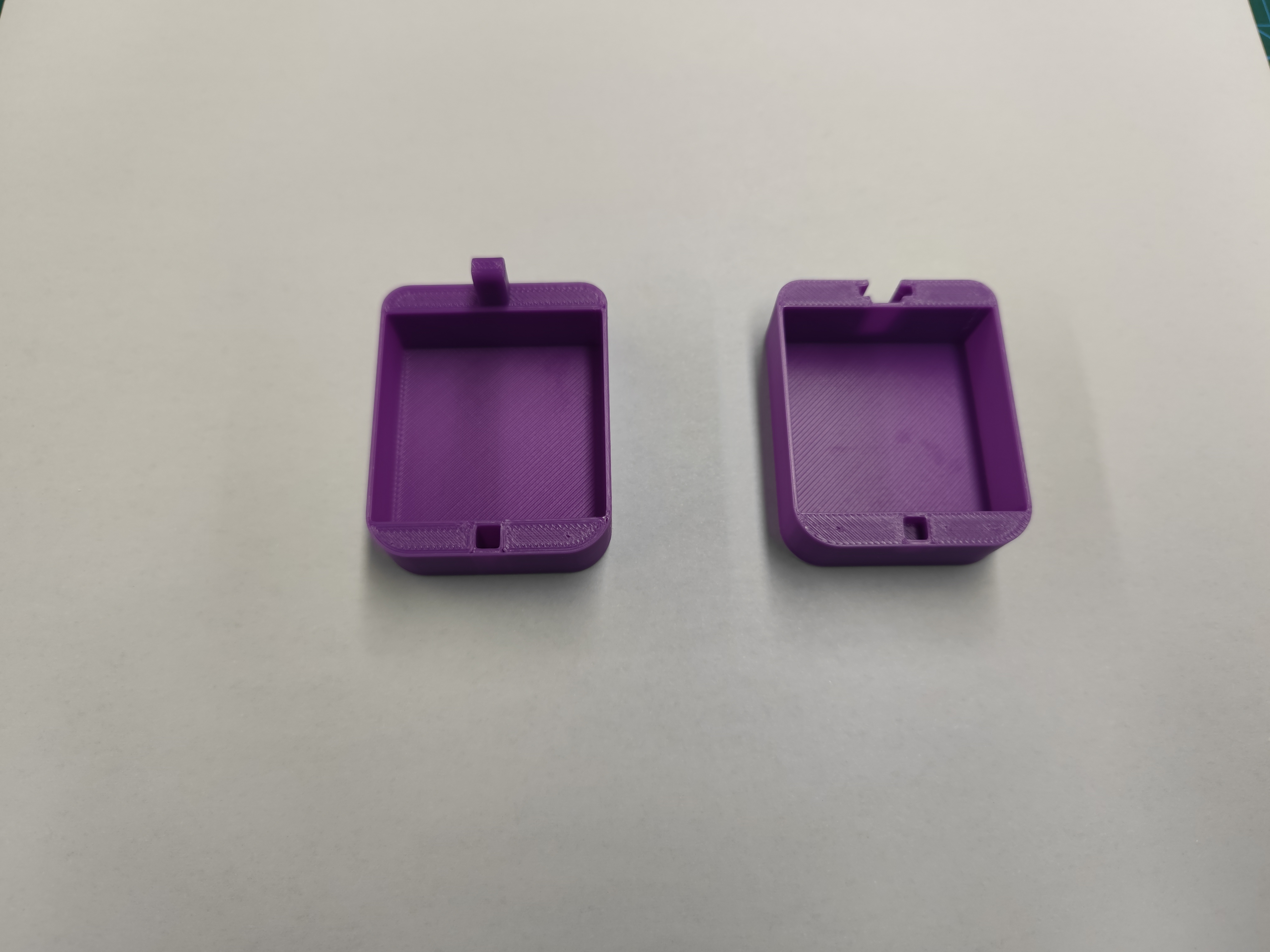

3. 成果如图4所示

到此，建模步骤完成，如果你哪一个步骤不会或者此处描述不清楚，或者你需要自己修改参数的，请下载下面的源文件

图中打印使用的材质为petg，实际打印请根据自己有的耗材为主，设置参数

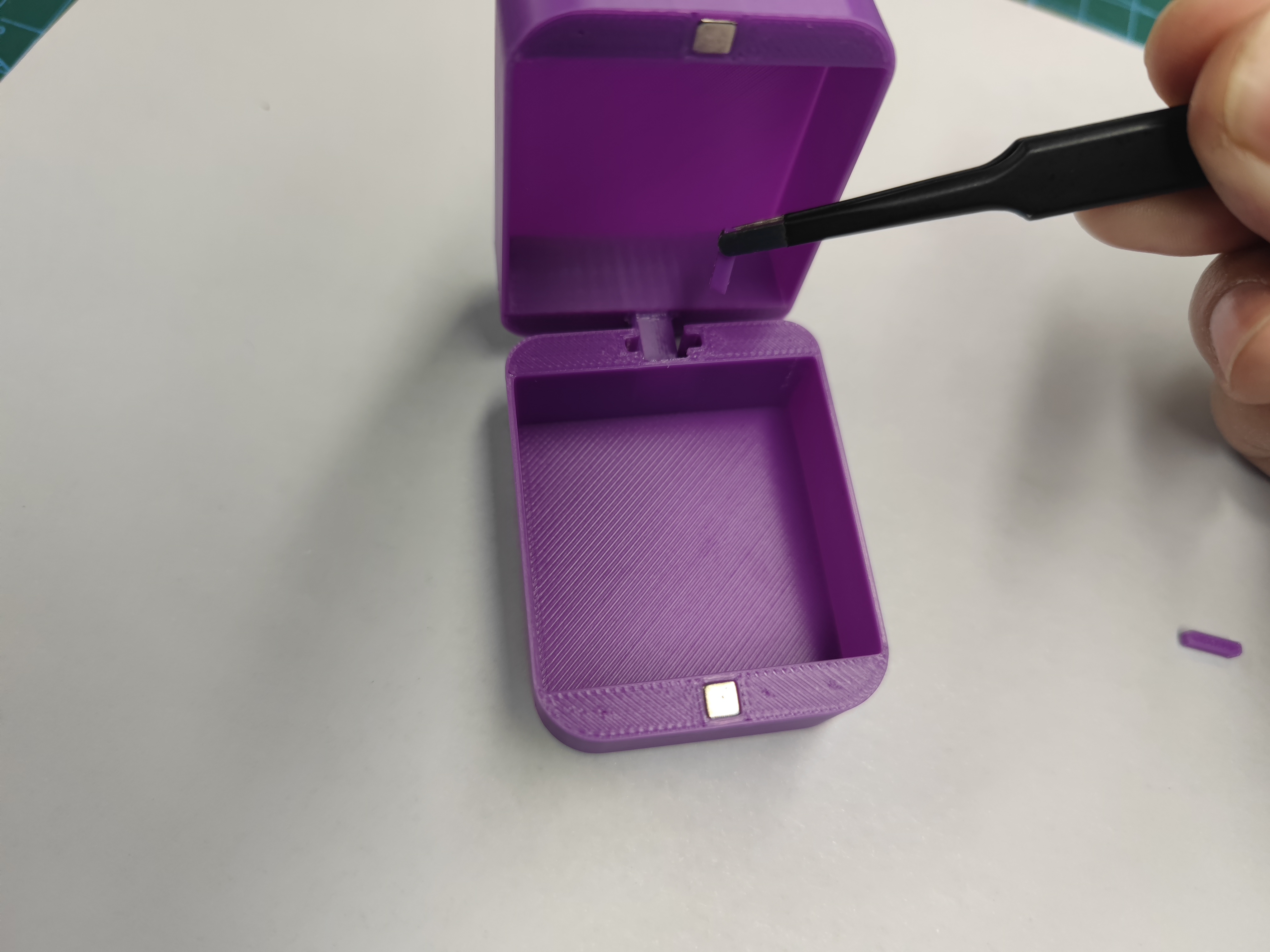

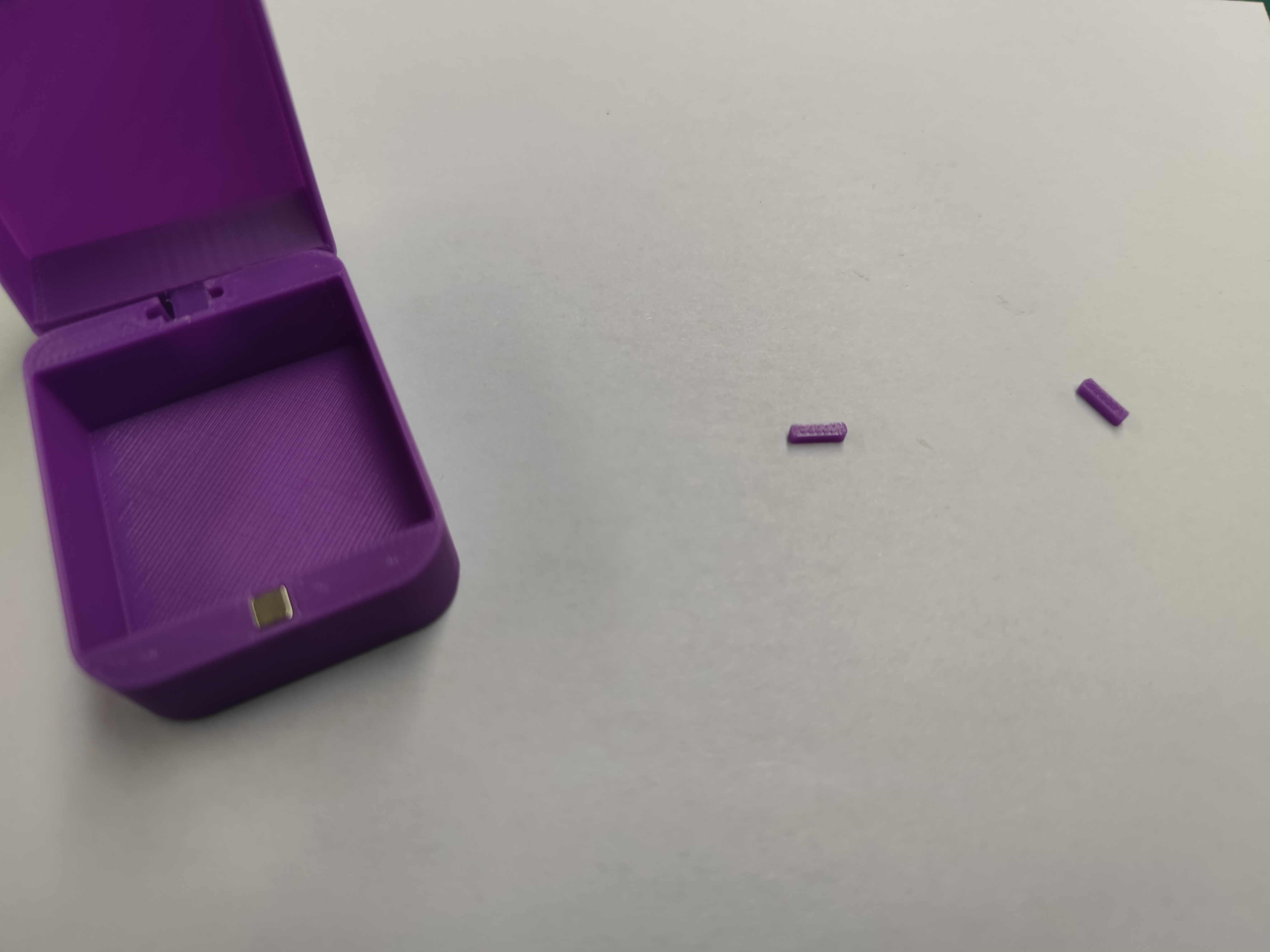

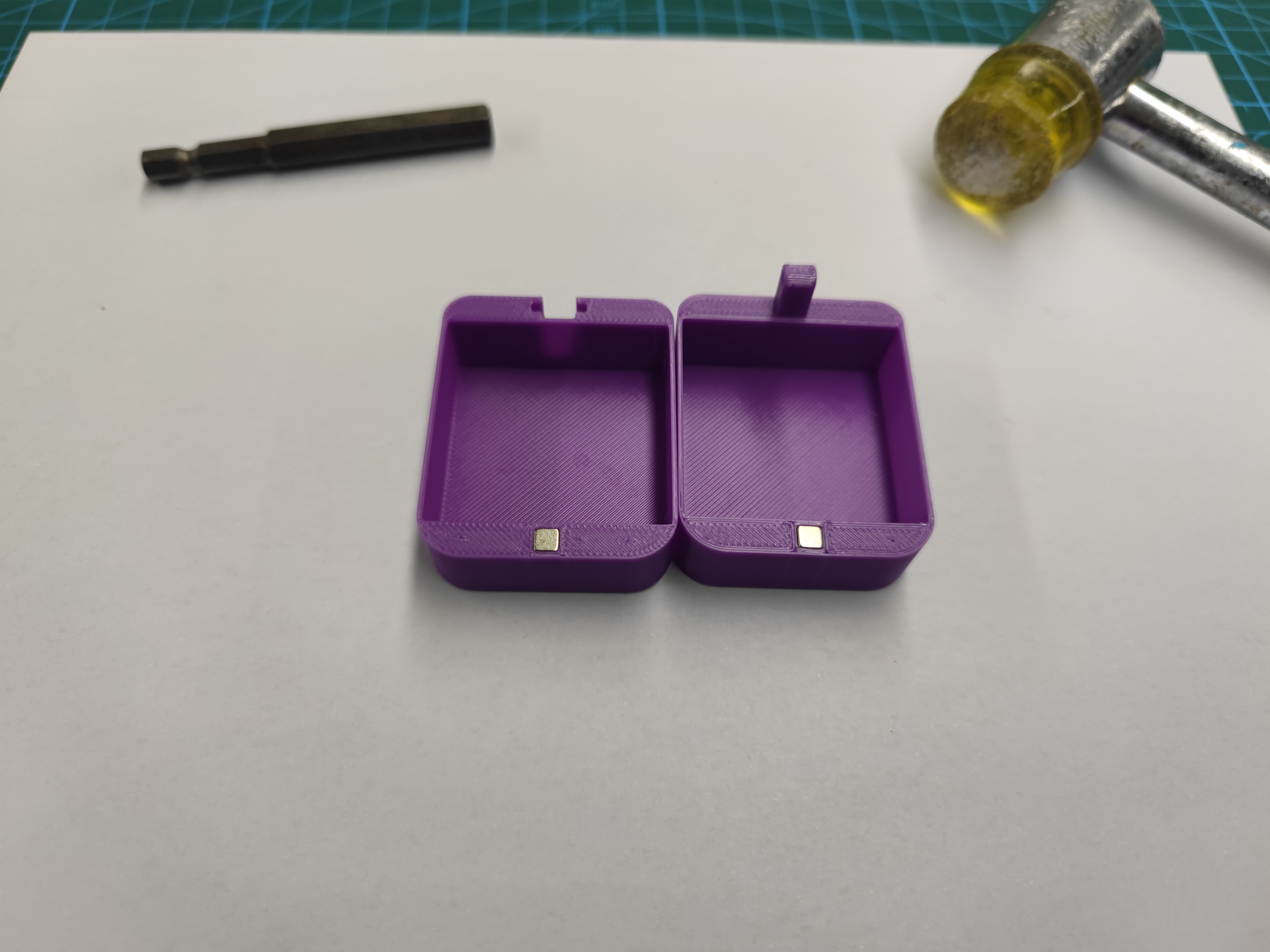

借助锤子，将磁铁装好

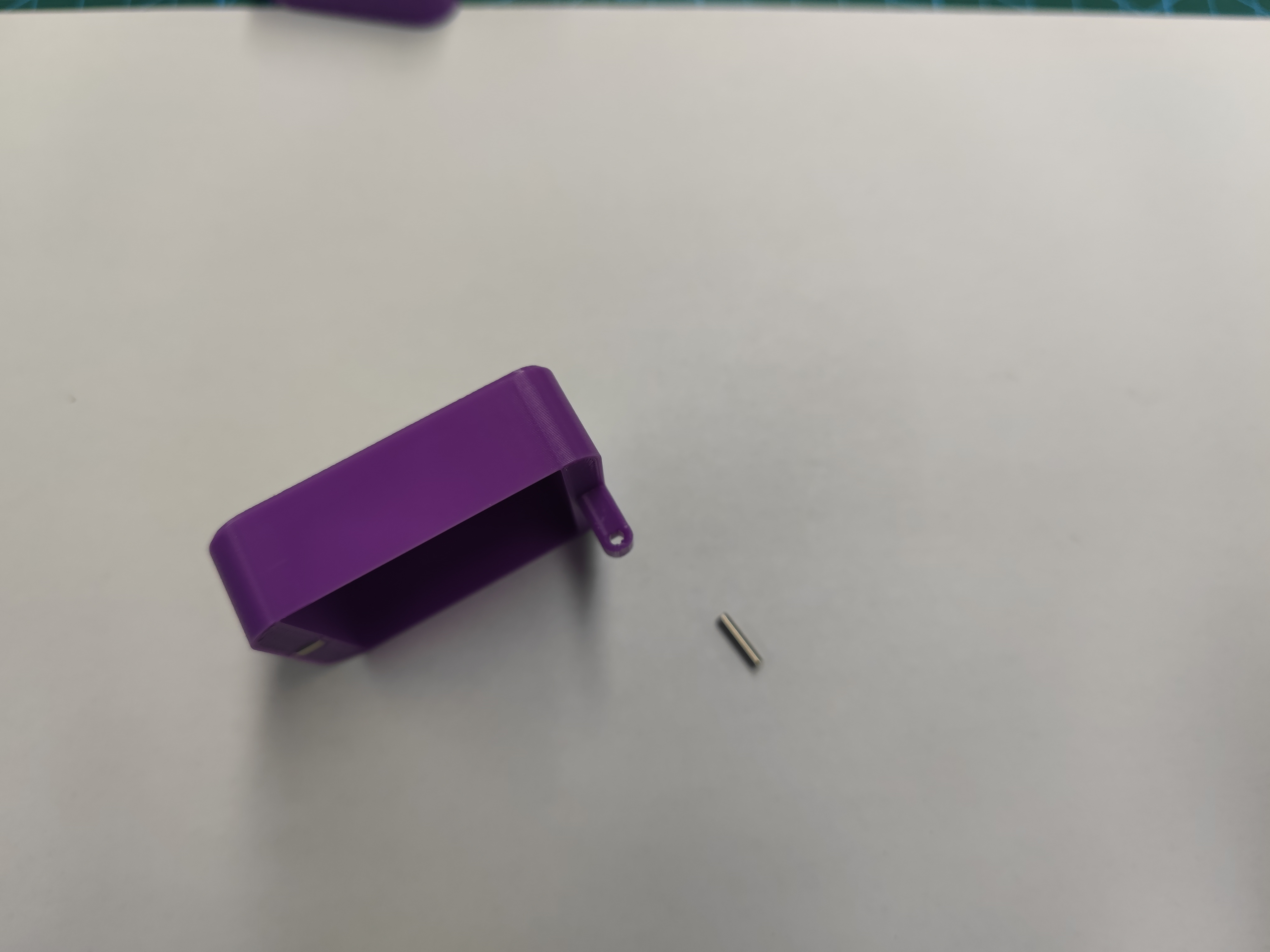

1. 将金属轴装配好，放进去槽位

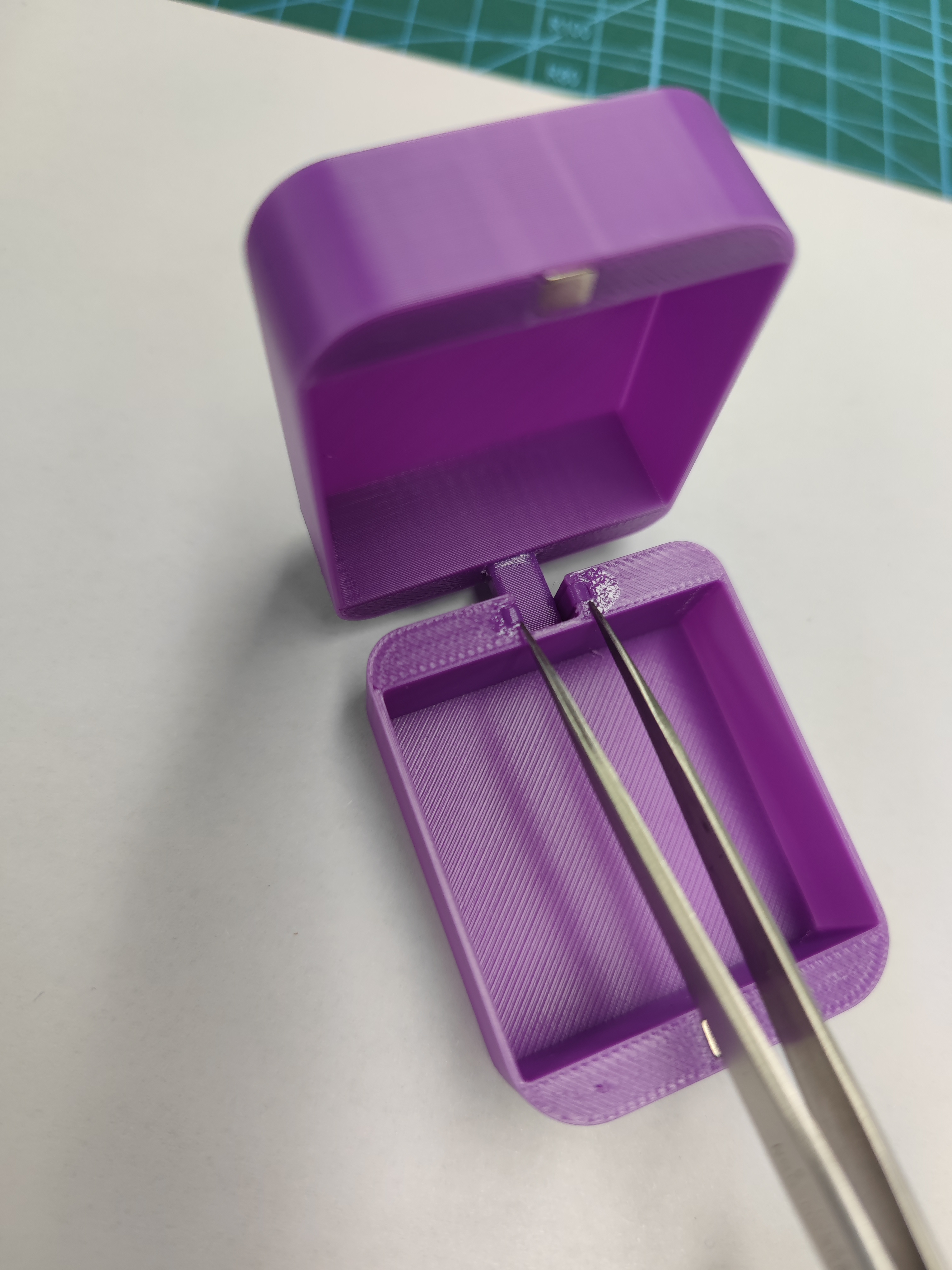

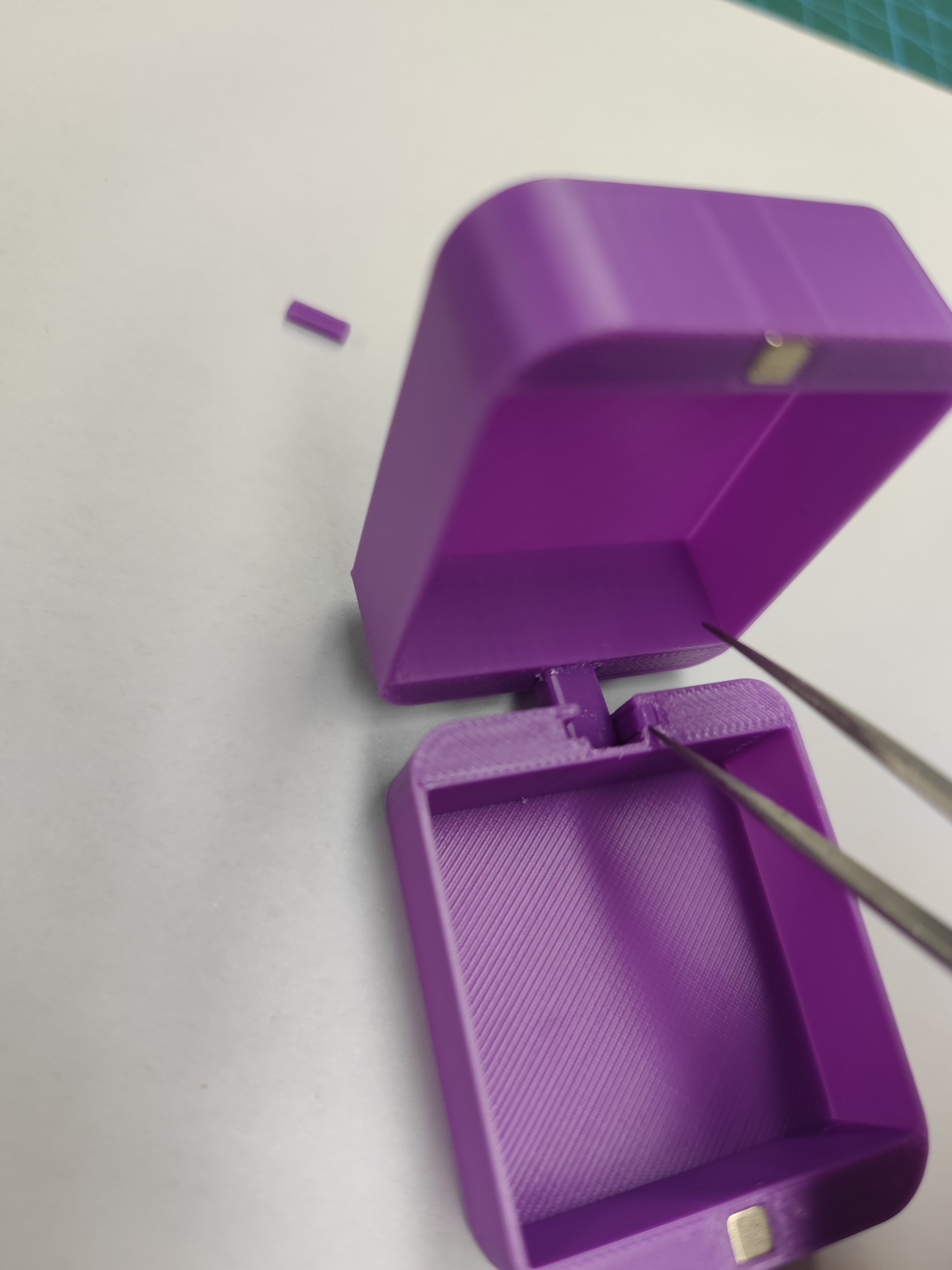

2. 借助宽口镊子，将限位放置好
3. 借助尖头镊子，蘸取少量亚克力胶水，将限位固定好

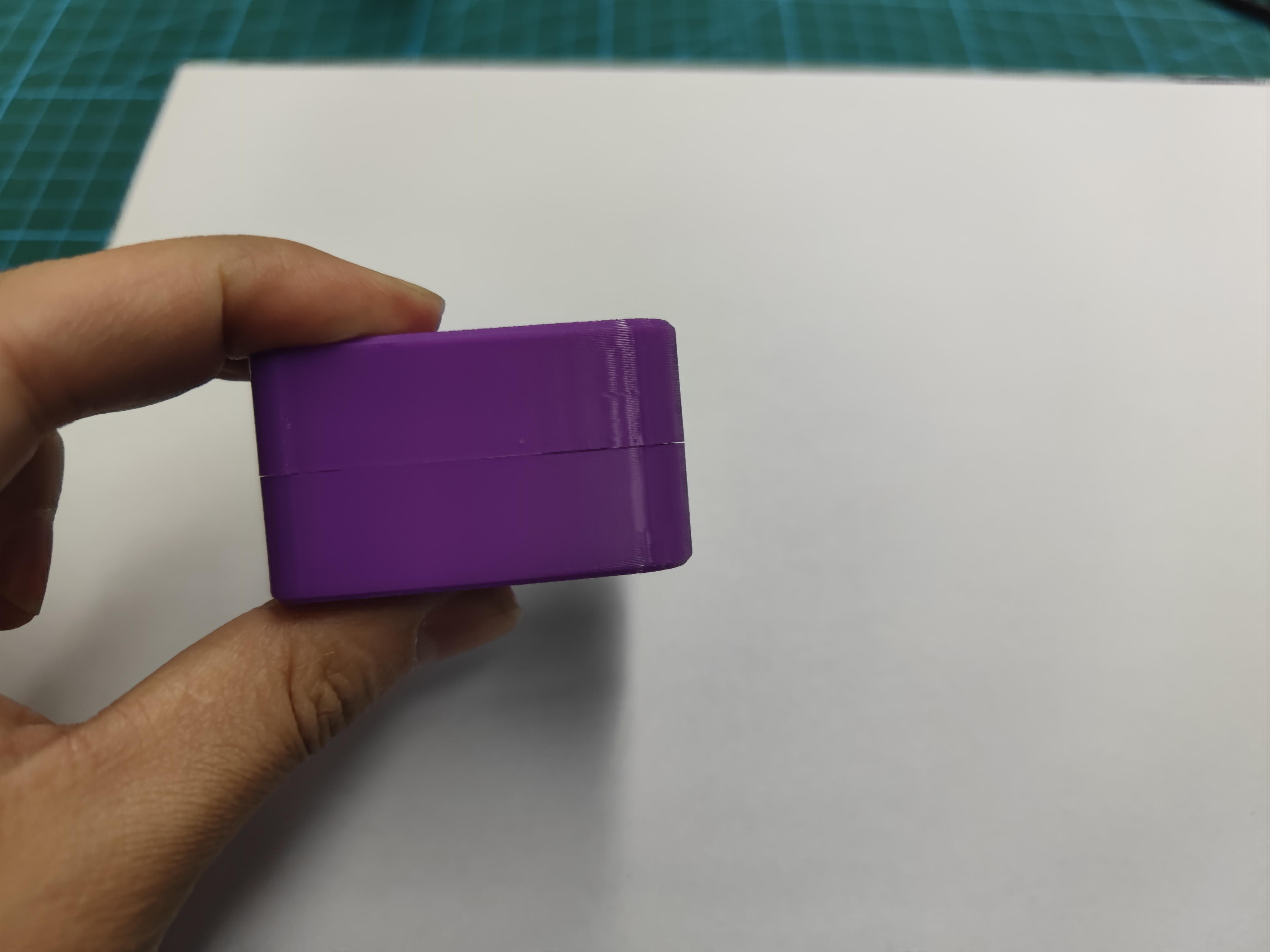

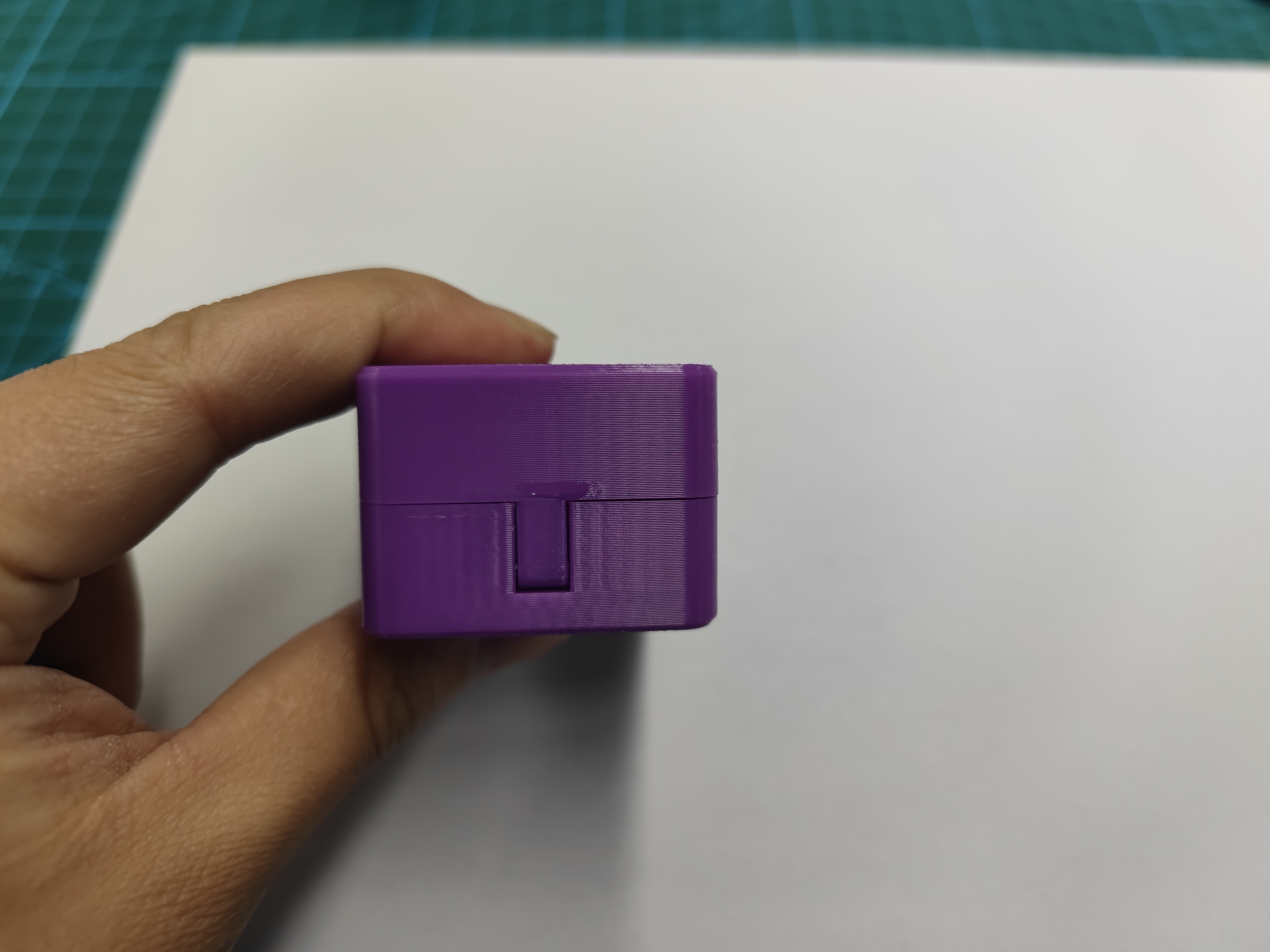

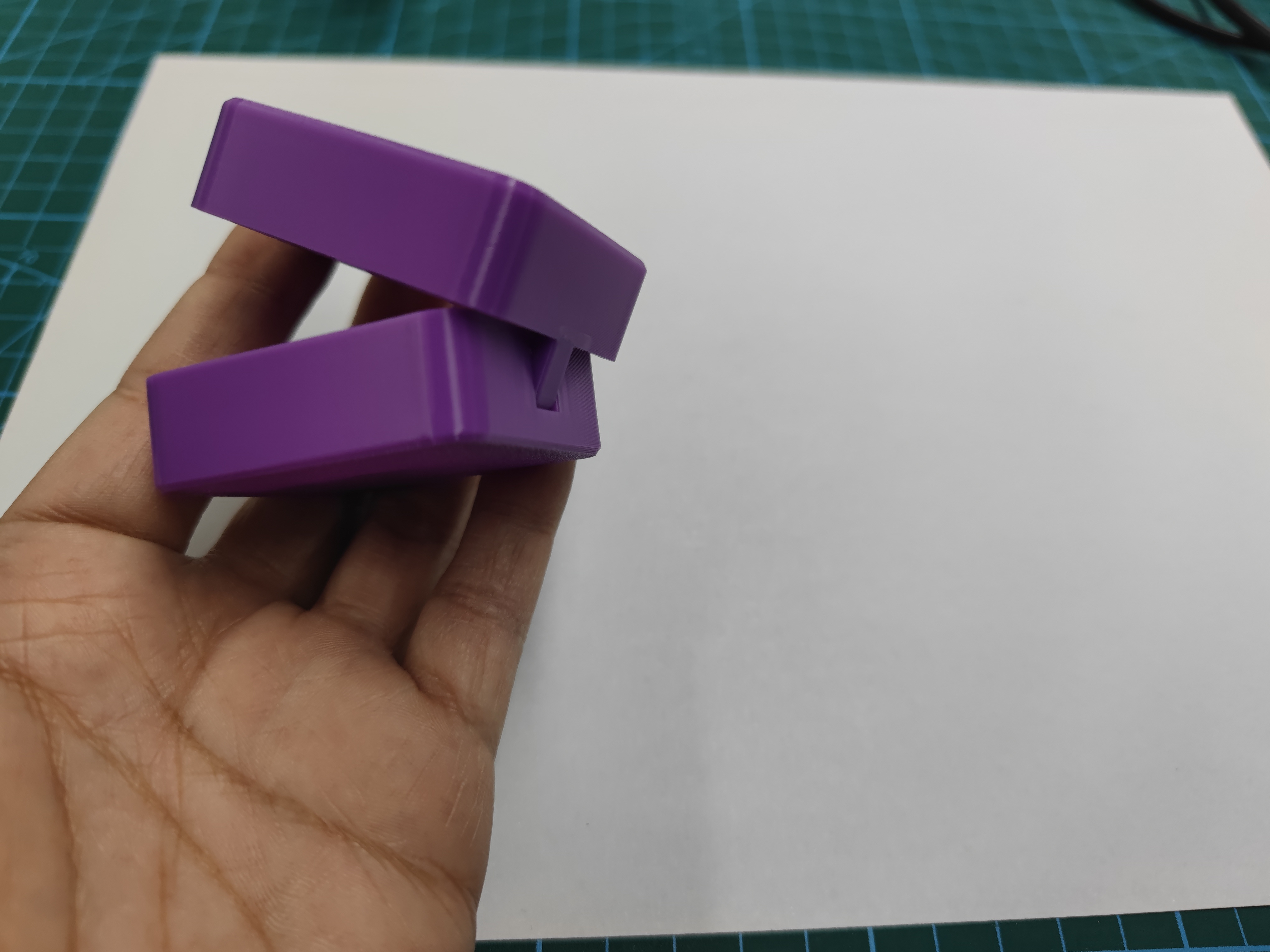

完成

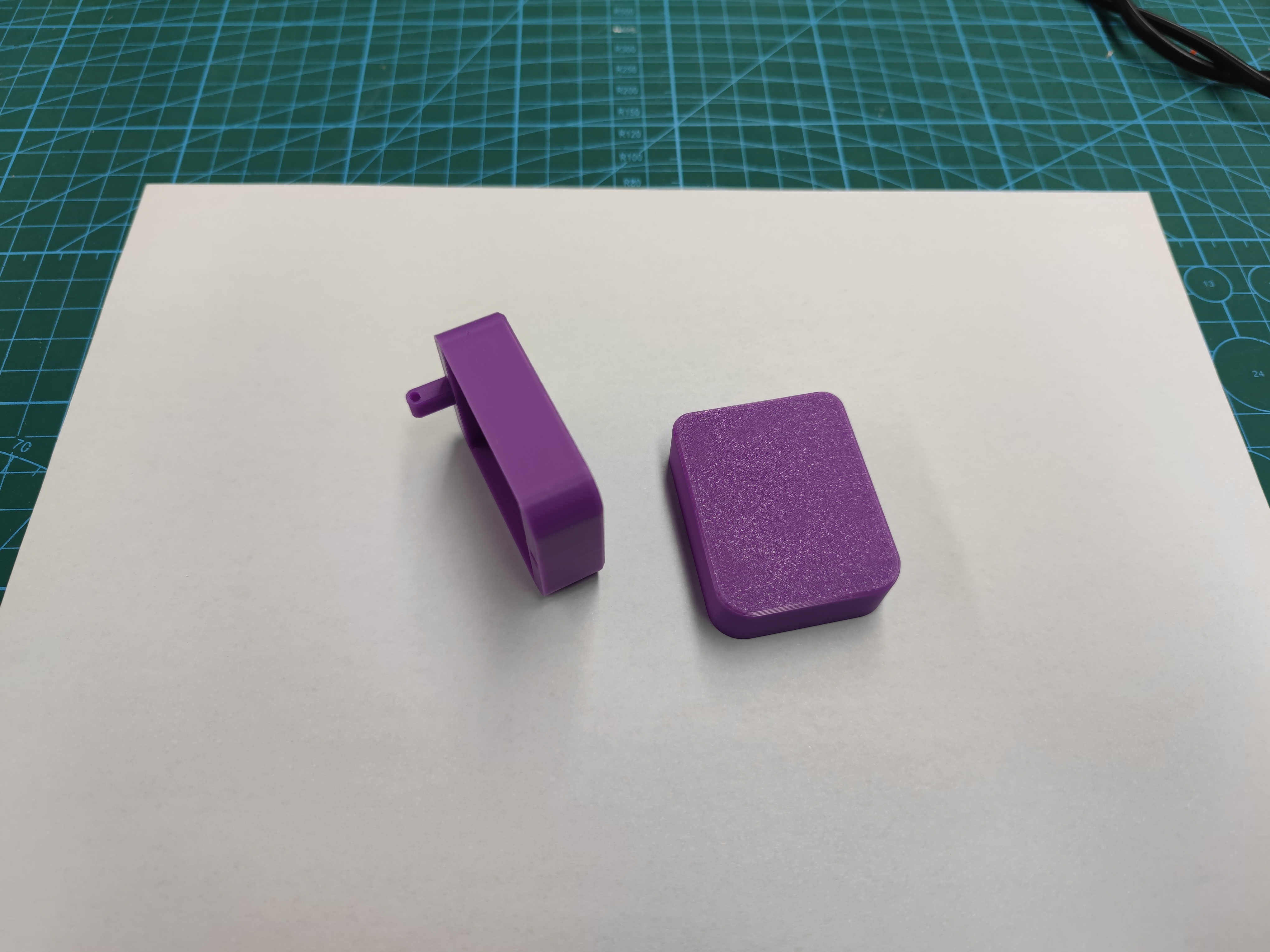

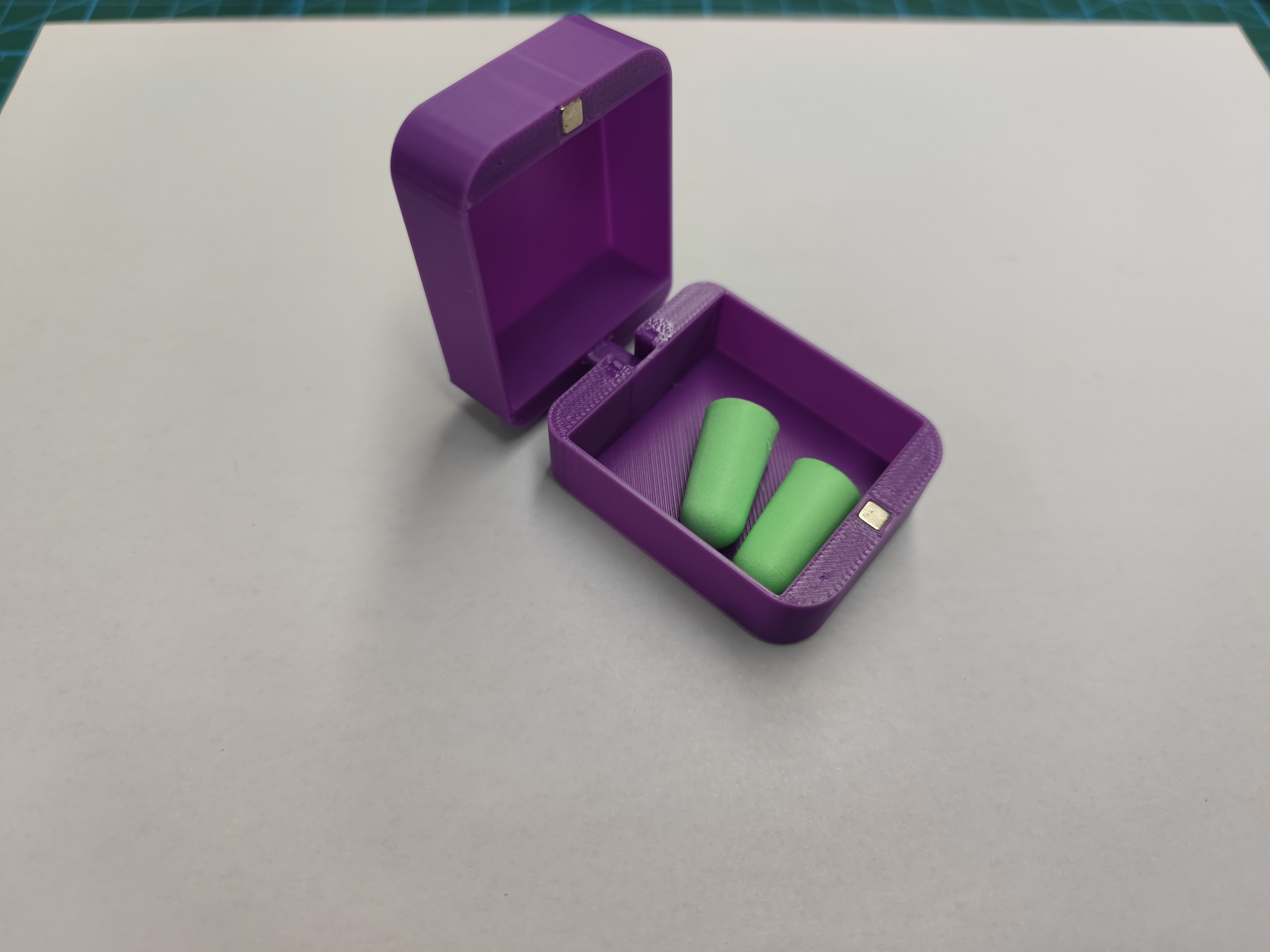

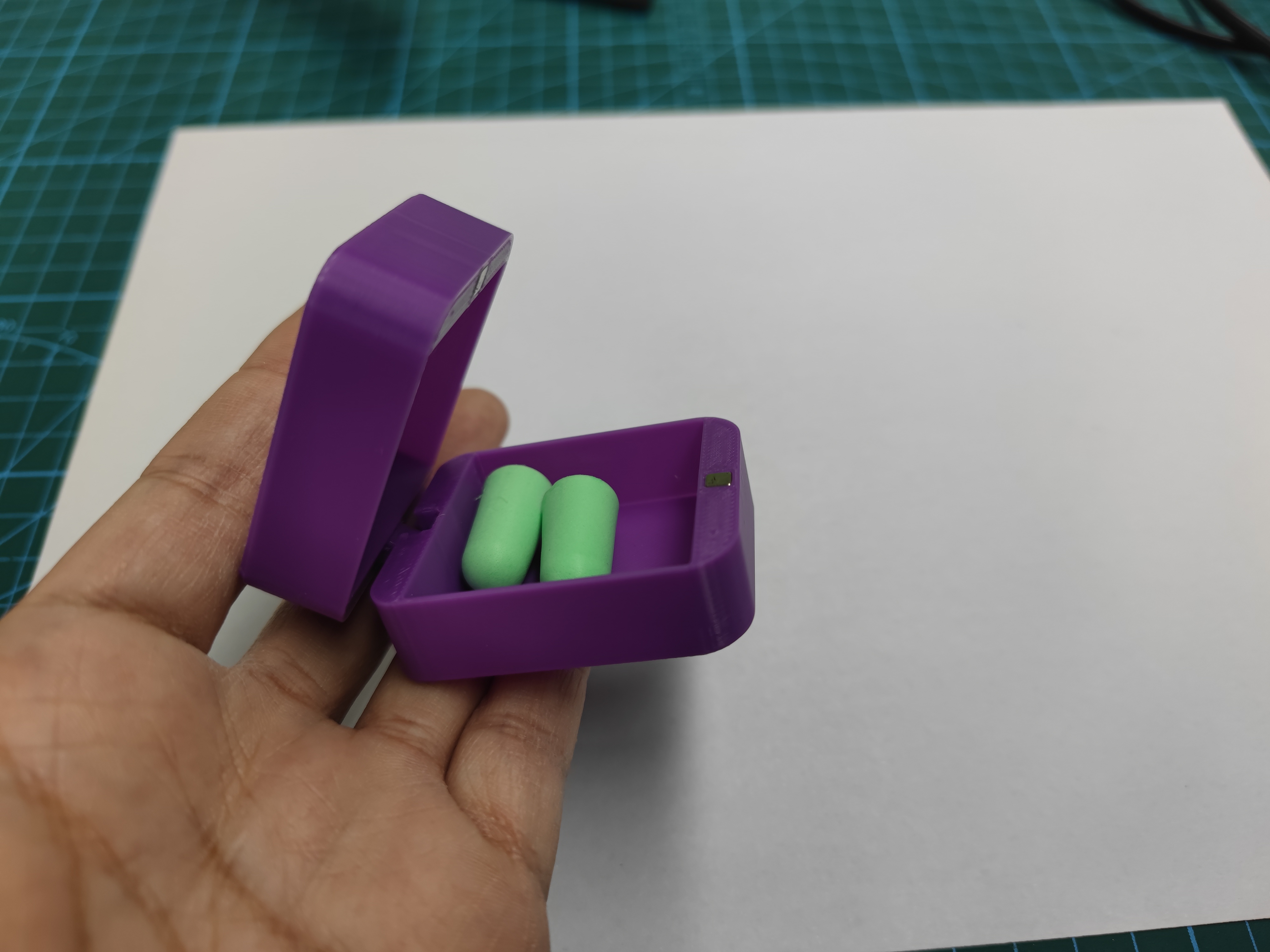

实物尺寸比预想的做的略大，可以容纳3双耳塞。
