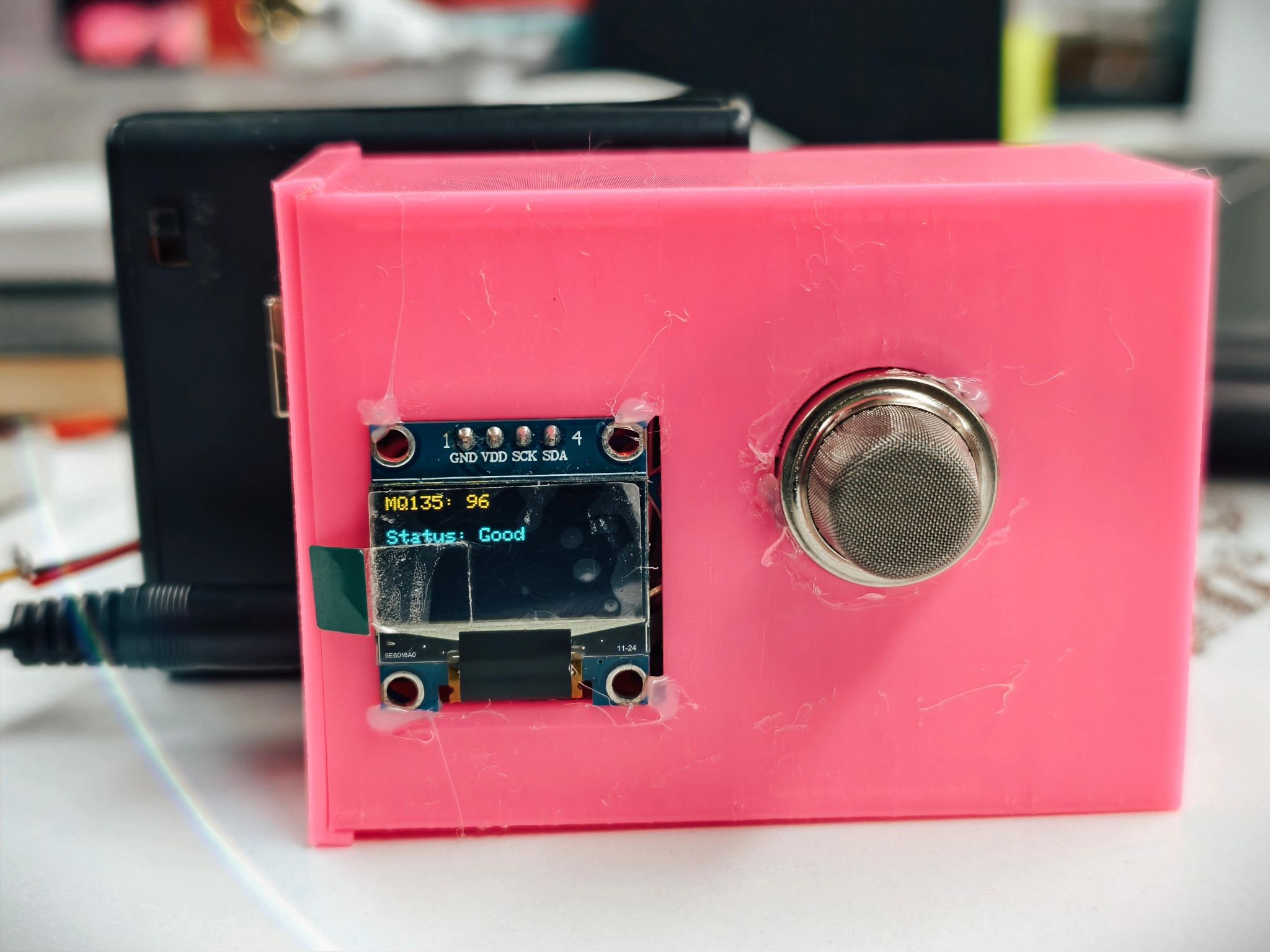

ESP8266空气质量检测器制作
0
0
0
现在日子过得好了，大家越来越关心空气质量了。那能不能自己动手搞一个迷你空气检测站呢？当然可以！这篇文章就一步一步带你做，从零开始，手把手教你搭一个属于你自己的小空气监测站——虽然可能不太专业，但玩起来挺有意思！
1

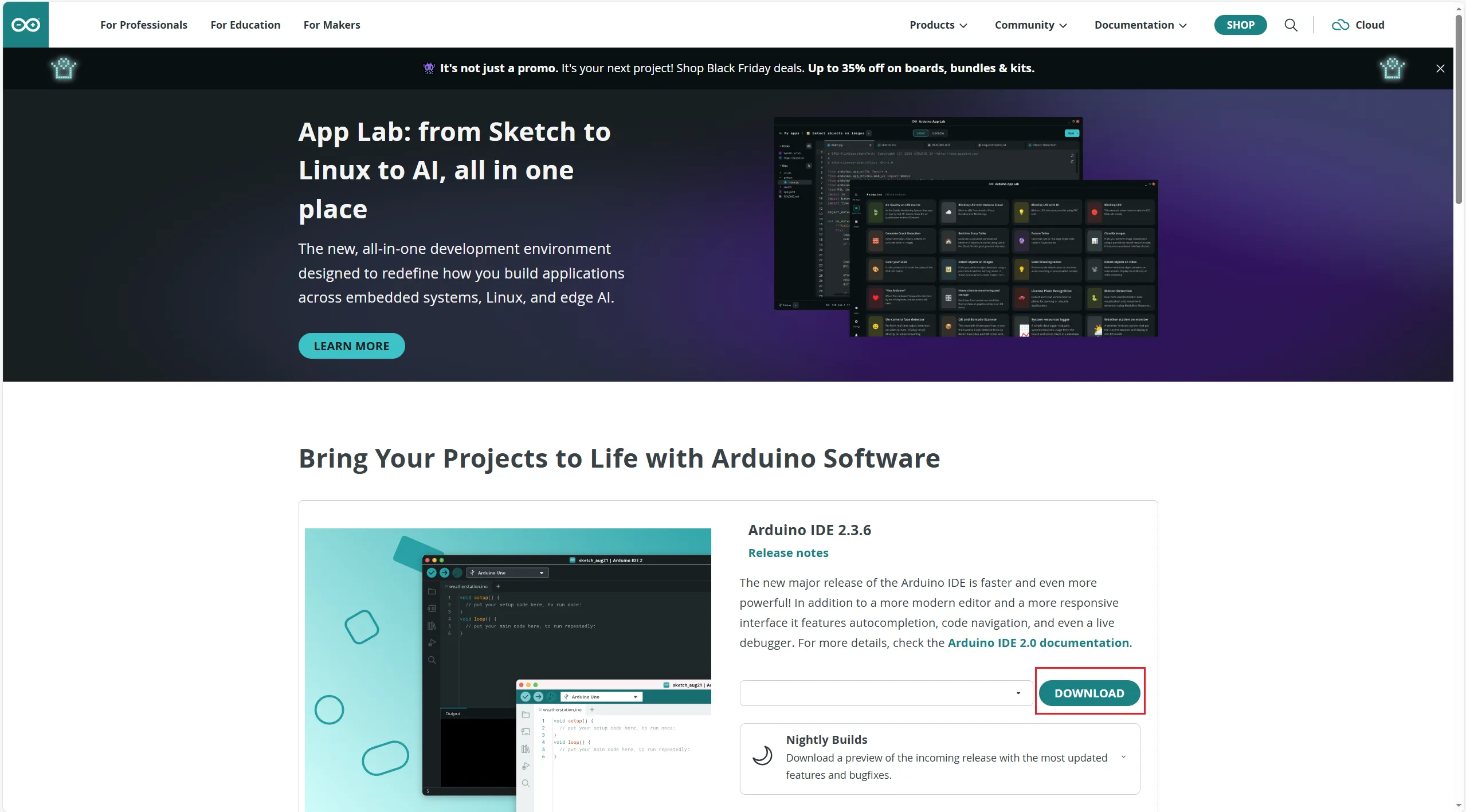

下载ArduinoIDE
我们要使用 Arduino IDE 编程工具，将编写好的程序烧录到单片机中。请前往 Arduino 官网首页，下载并安装该编程工具。
2

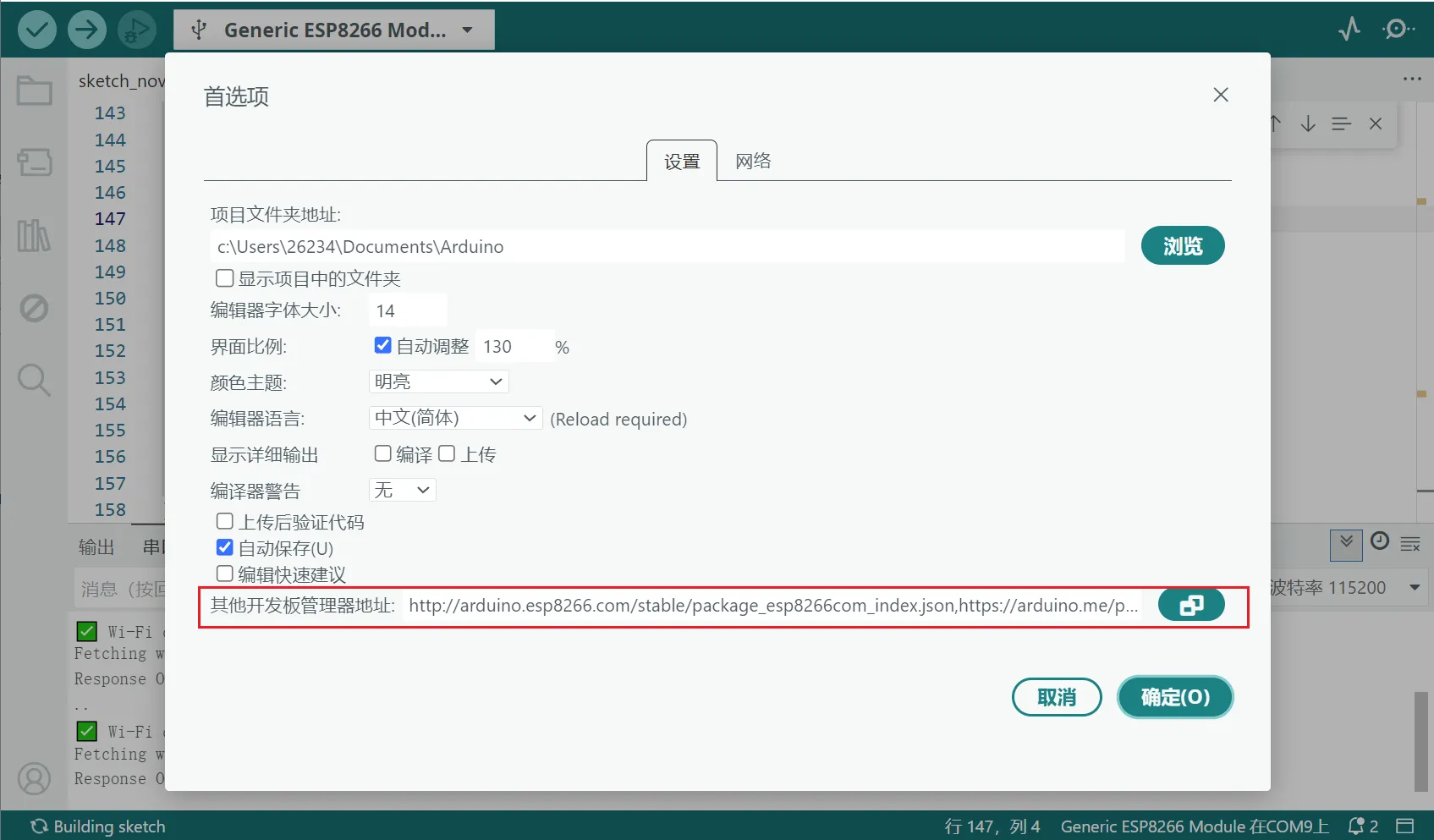

修改配置
12

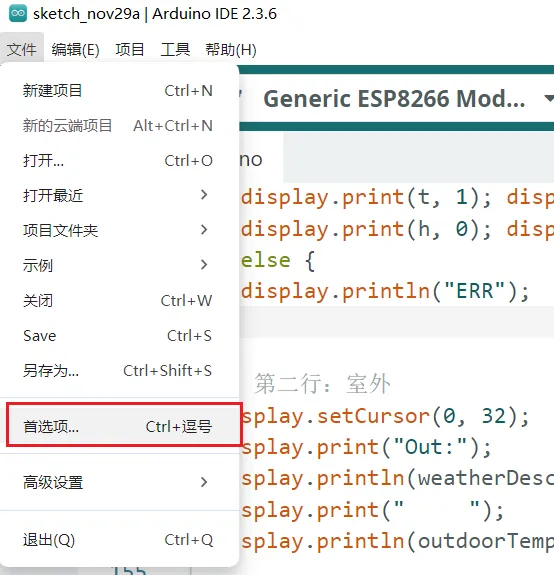

下载完成后，打开 Arduino IDE，依次点击 文件 > 首选项，在“附加开发板管理器网址”一栏中填入以下地址：
http://arduino.esp8266.com/stable/package_esp8266com_index.json
然后点击“确定”保存设置。
3
开发准备
12

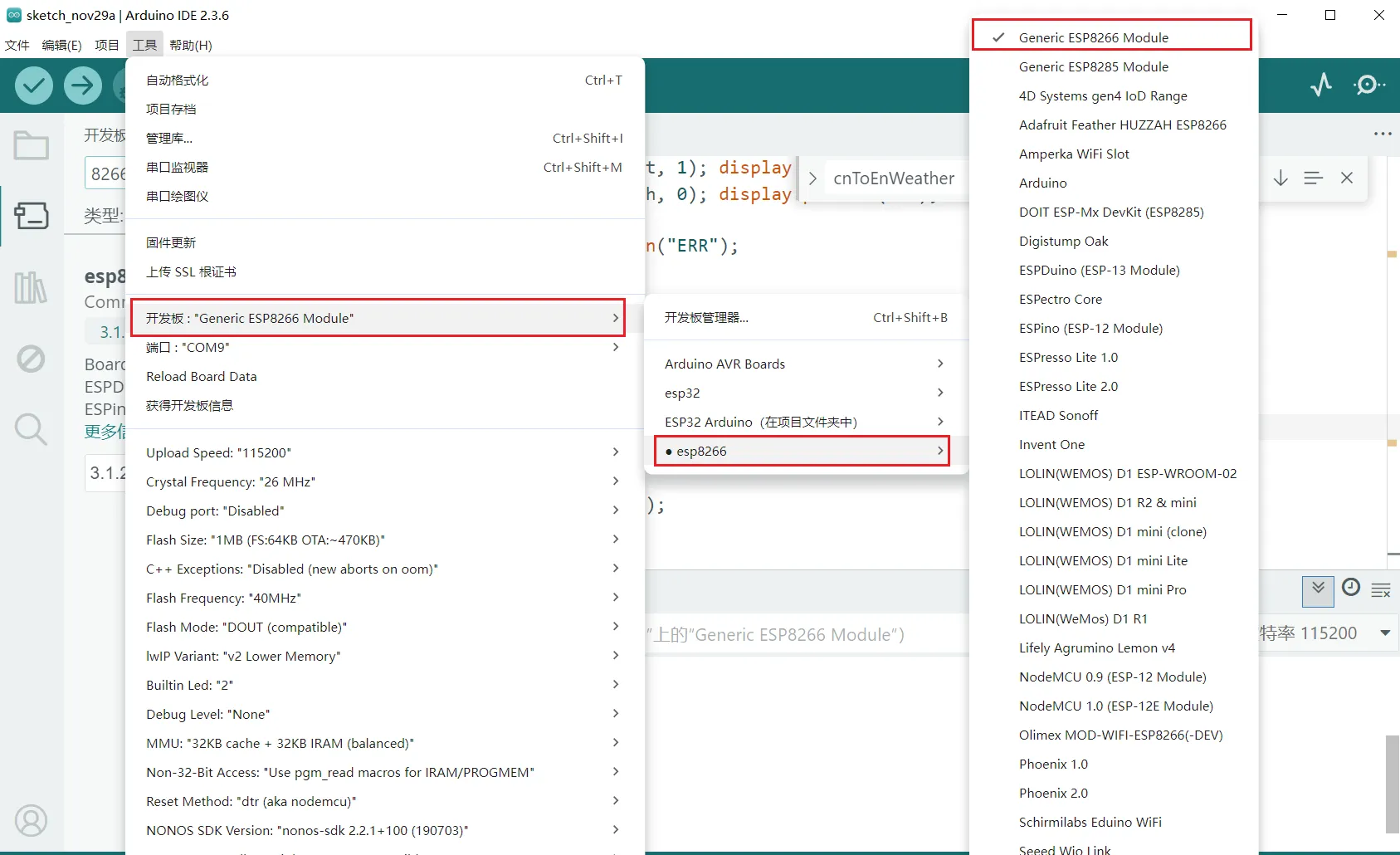

在完成开发板管理器地址的配置后，接下来需要安装 ESP8266 的开发板支持包。具体操作如下：

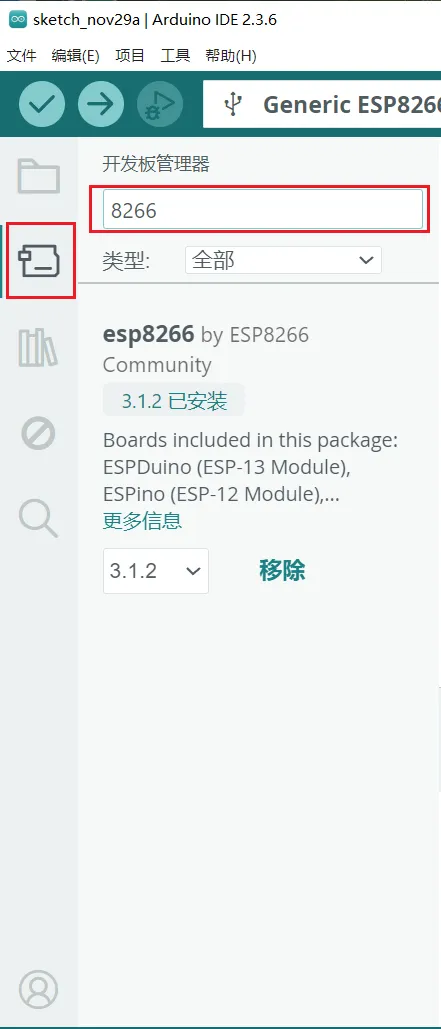

- 点击 Arduino IDE 顶部菜单栏中的 工具（Tools），然后选择 开发板（Board） > 开发板管理器（Boards Manager）。
- 在弹出的“开发板管理器”窗口中，等待索引加载完成后，在搜索框中输入 ESP8266。
- 找到由 ESP8266 Community 提供的 "esp8266 by ESP8266 Community" 条目，点击右侧的 “安装” 按钮，等待依赖包下载并自动安装完成。
安装成功后，关闭开发板管理器窗口。接着再次点击 工具（Tools） > 开发板（Board），在下拉列表中找到 ESP8266 模块（ESP8266 Modules） 分类，并从中选择 “Generic ESP8266 Module” 作为当前使用的开发板。
这一步确保了 Arduino IDE 能够正确识别和编译适用于 ESP8266 芯片的代码，为后续的程序烧录做好准备。
4
电源部分
123

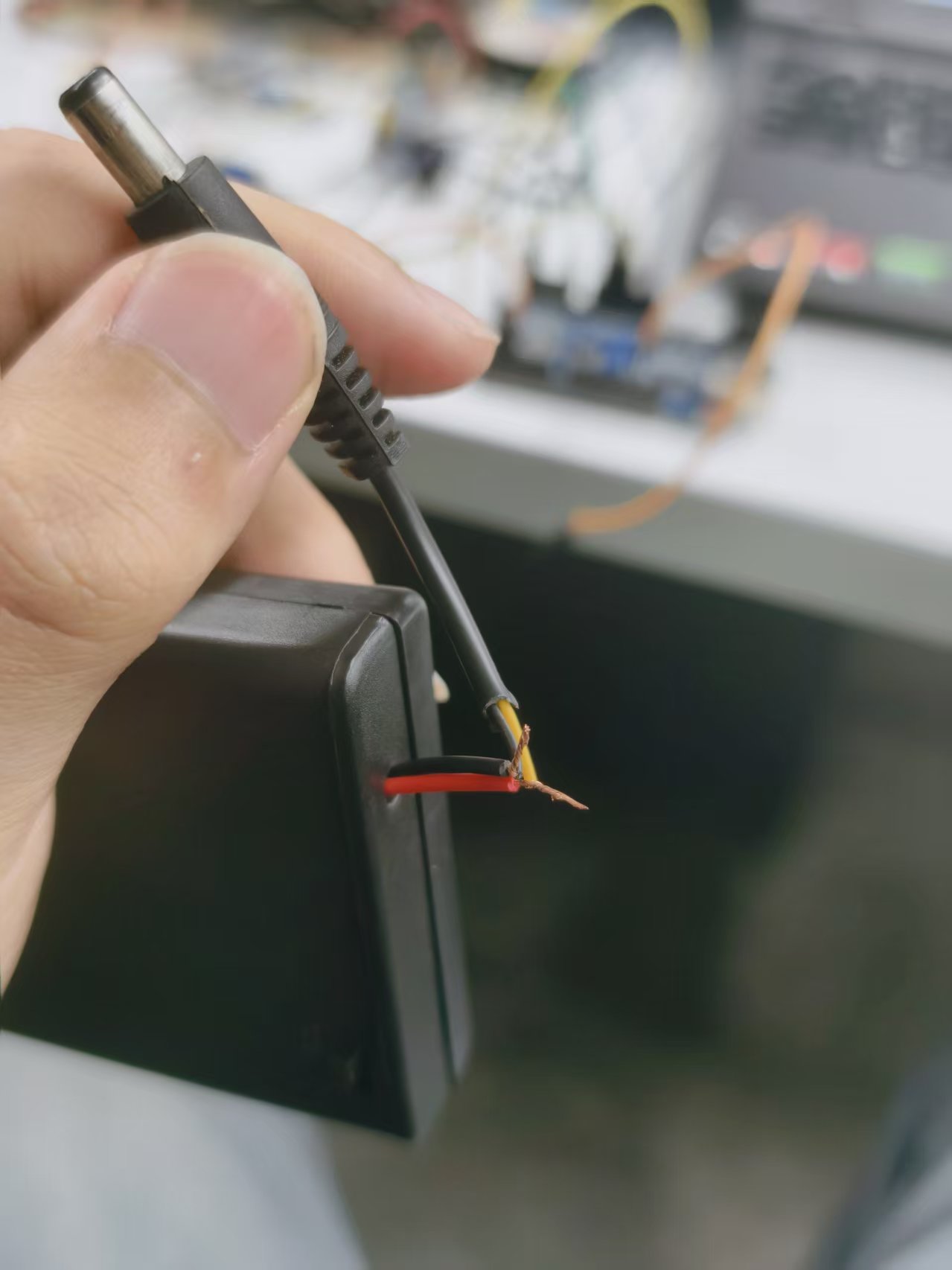

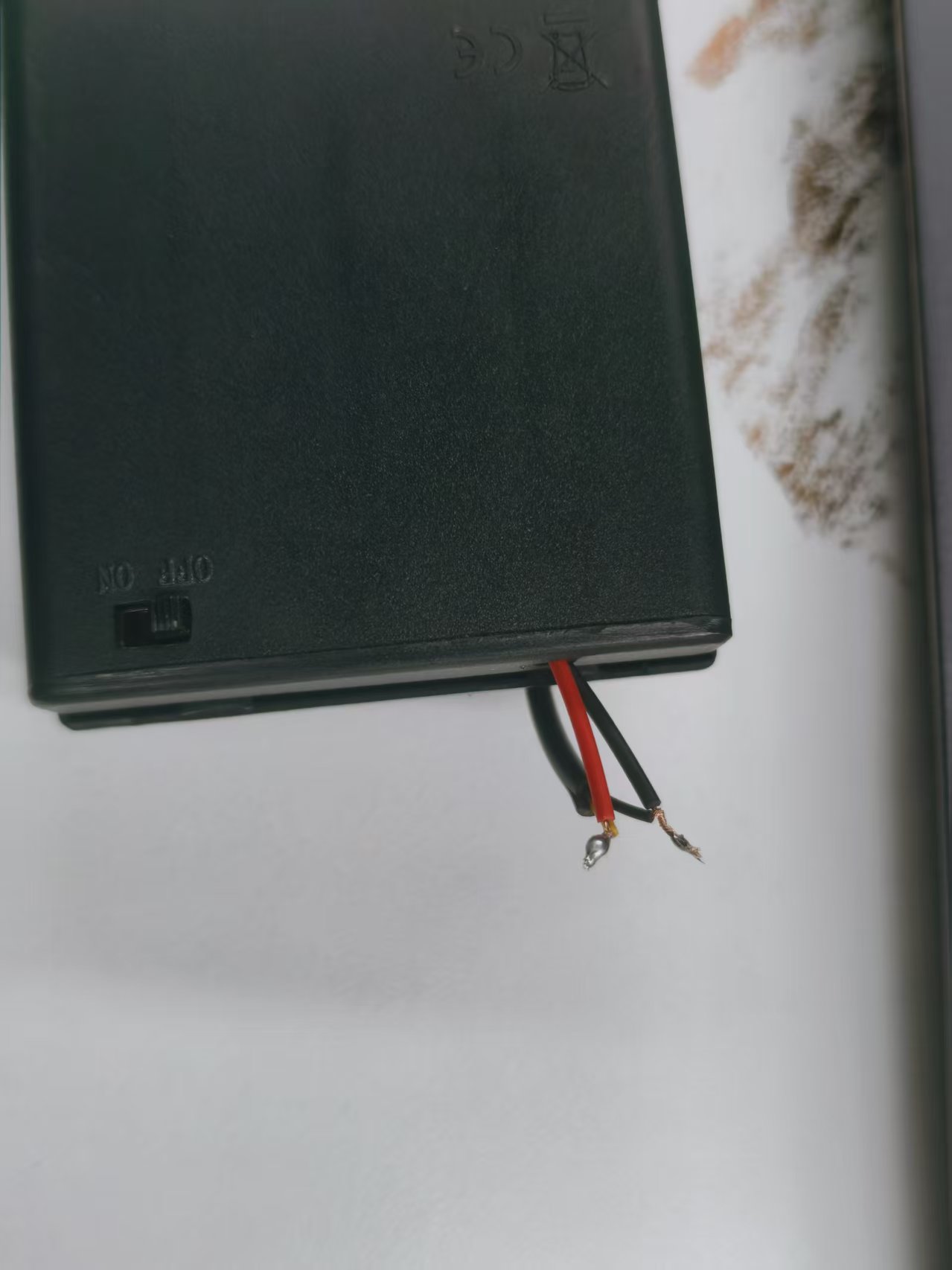

准备一个4节电池的电池盒和DC插头，使用破线钳去除外皮，再把电池盒和DC的线合在一起，注意DC的黄色线是正极不要接反。
5
电路图
12

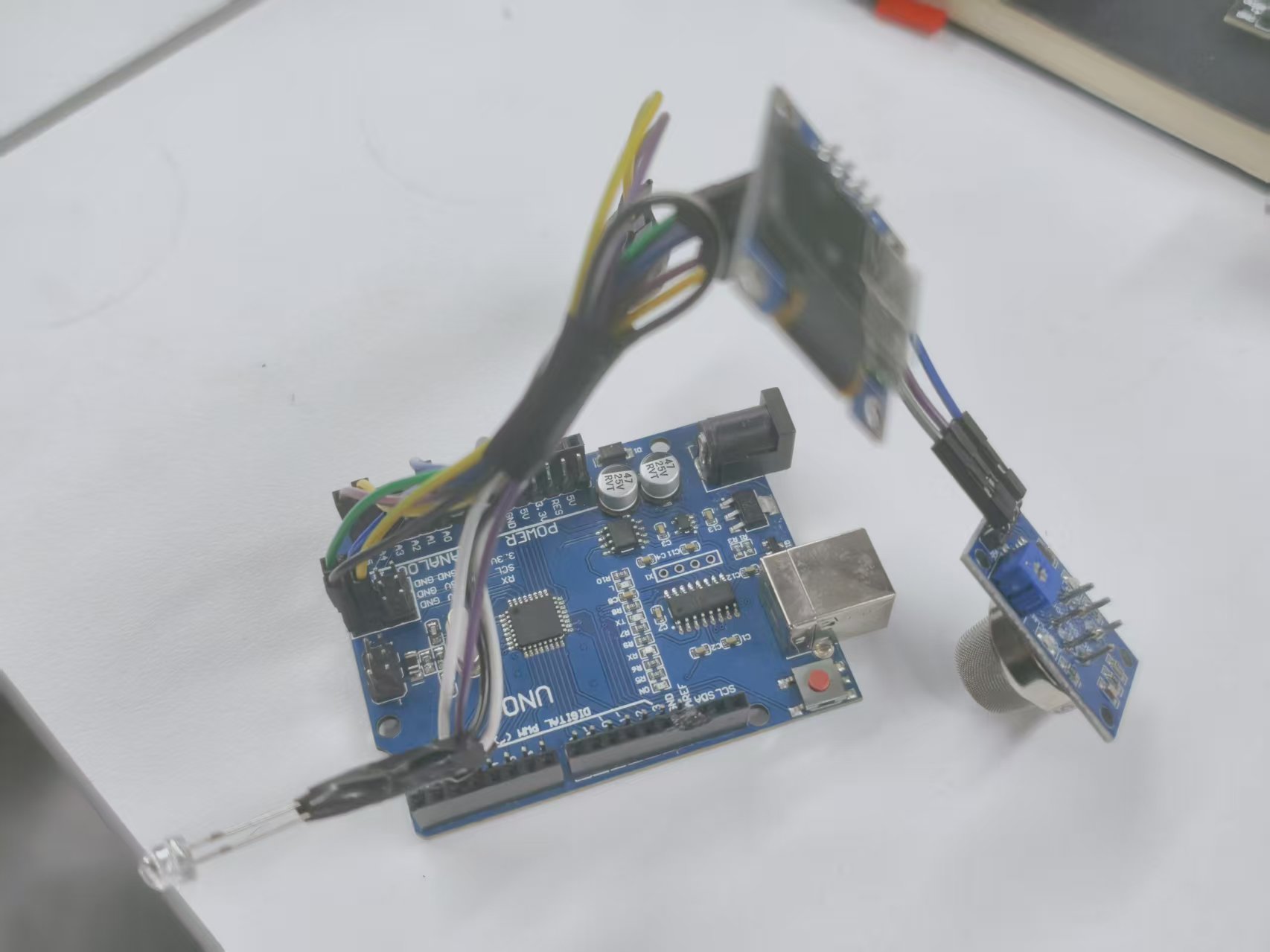

各个组件接到Arduino Uno的接线：
- MQ-135空气质量传感器
- VCC：连接到Uno的5V
- GND：连接到Uno的GND
- OUT：连接到Uno的A0
- SSD1306显示屏
- VCC：连接到Uno的5V
- GND：连接到Uno的GND
- SDA：连接到Uno的A4
- SCL：连接到uno的A5
- 有源蜂鸣器
- +（正极）：连接到Uno的5V
- -（负极）：连接到Uno的D3
- LED报警灯
- 长脚（+）：连接到Uno的D2
- 短脚（-）：连接到Uno的GND
6

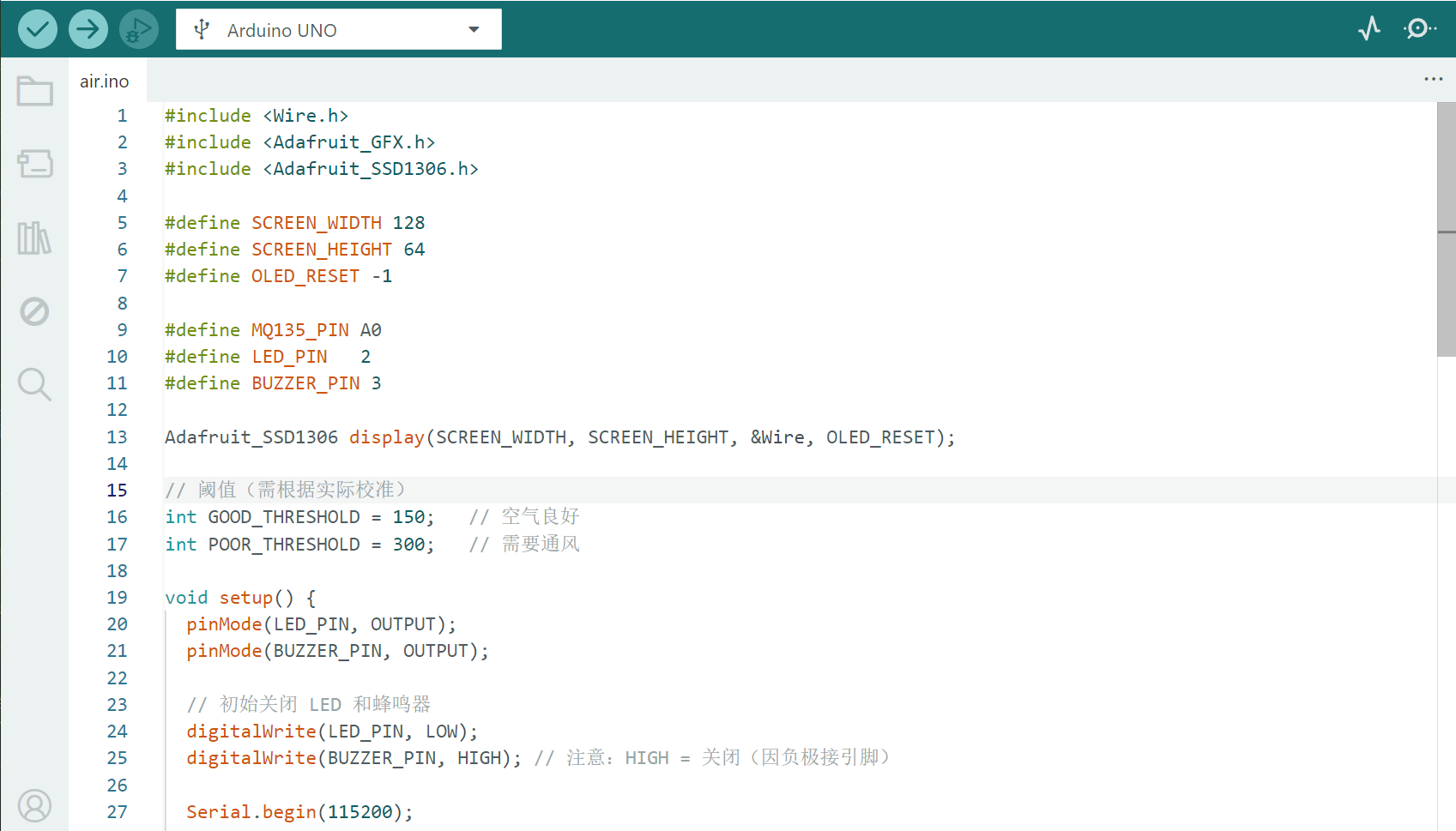

Arduino代码
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define MQ135_PIN A0
#define LED_PIN 2
#define BUZZER_PIN 3
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
// 阈值（需根据实际校准）
int GOOD_THRESHOLD = 150; // 空气良好
int POOR_THRESHOLD = 300; // 需要通风
void setup() {
pinMode(LED_PIN, OUTPUT);
pinMode(BUZZER_PIN, OUTPUT);
// 初始关闭 LED 和蜂鸣器
digitalWrite(LED_PIN, LOW);
digitalWrite(BUZZER_PIN, HIGH); // 注意：HIGH = 关闭（因负极接引脚）
Serial.begin(115200);
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println("OLED init failed!");
for (;;); // 卡死
}
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(0, 0);
display.println("Air Monitor");
display.display();
delay(2000);
}
void loop() {
int sensorValue = analogRead(MQ135_PIN);
Serial.print("MQ135: ");
Serial.println(sensorValue);
String status;
if (sensorValue < GOOD_THRESHOLD) {
status = "Good";
digitalWrite(LED_PIN, LOW);
digitalWrite(BUZZER_PIN, HIGH); // 关闭蜂鸣器
} else if (sensorValue < POOR_THRESHOLD) {
status = "Fair";
digitalWrite(LED_PIN, LOW);
digitalWrite(BUZZER_PIN, HIGH); // 关闭蜂鸣器
} else {
status = "VENTILATE!";
digitalWrite(LED_PIN, HIGH); // 开启报警 LED
digitalWrite(BUZZER_PIN, LOW); // 蜂鸣器响（拉低）
delay(100); // 响 100ms
digitalWrite(BUZZER_PIN, HIGH); // 关闭蜂鸣器
}
// 更新 OLED 显示
display.clearDisplay();
display.setCursor(0, 0);
display.print("MQ135: ");
display.println(sensorValue);
display.setCursor(0, 16);
display.print("Status: ");
display.println(status);
display.display();
delay(1000);
}
7

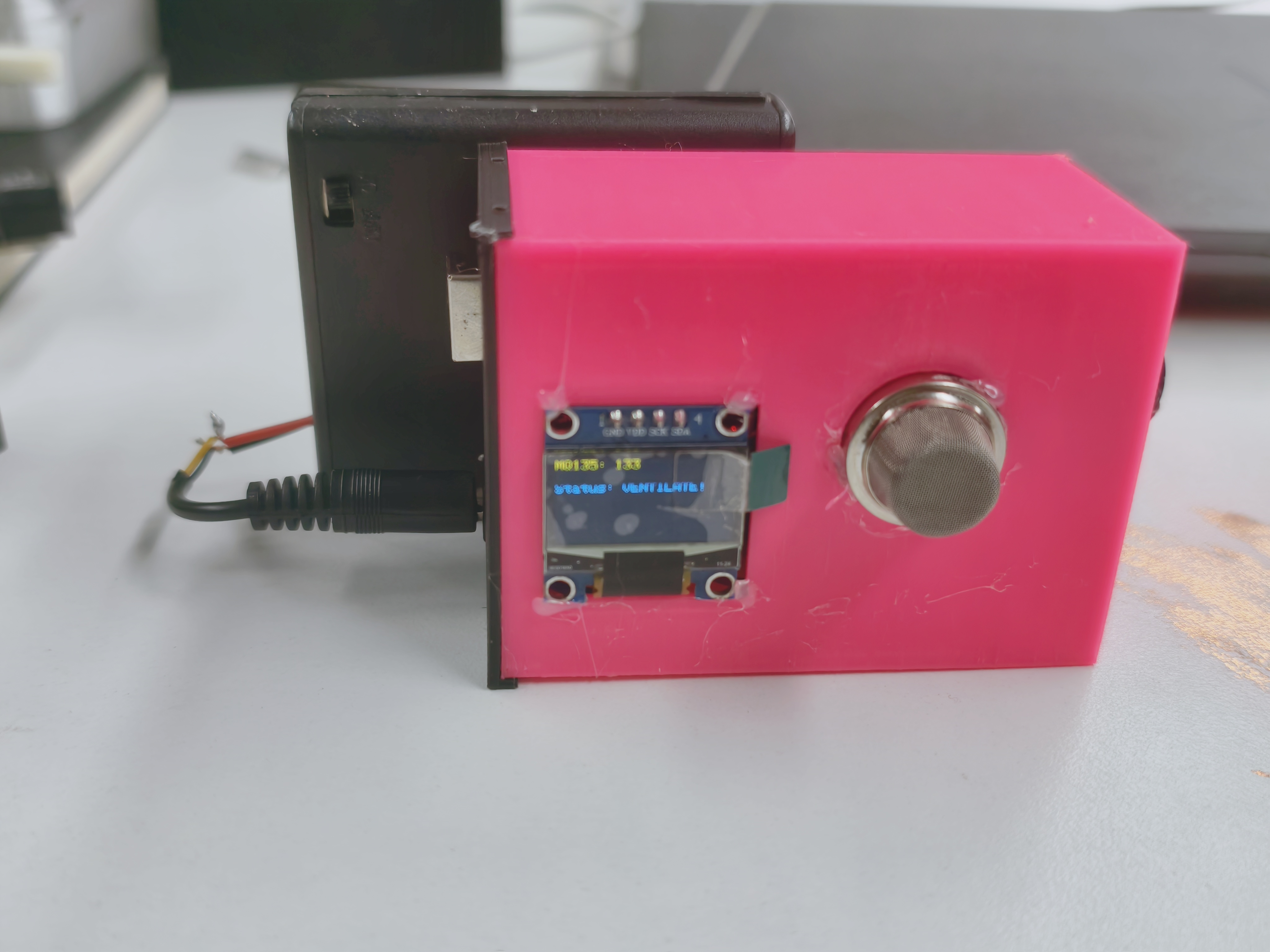

外壳
12345678

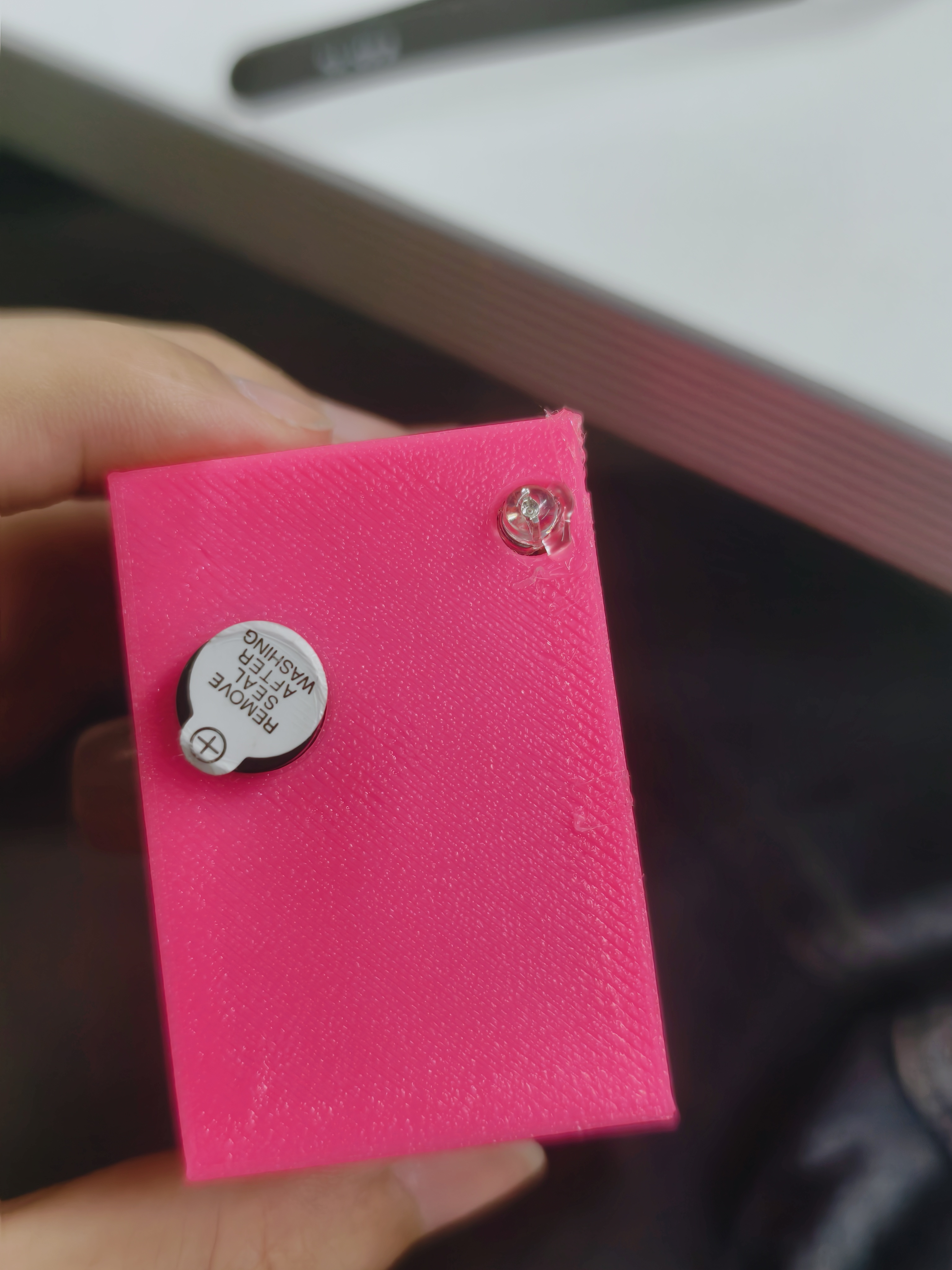

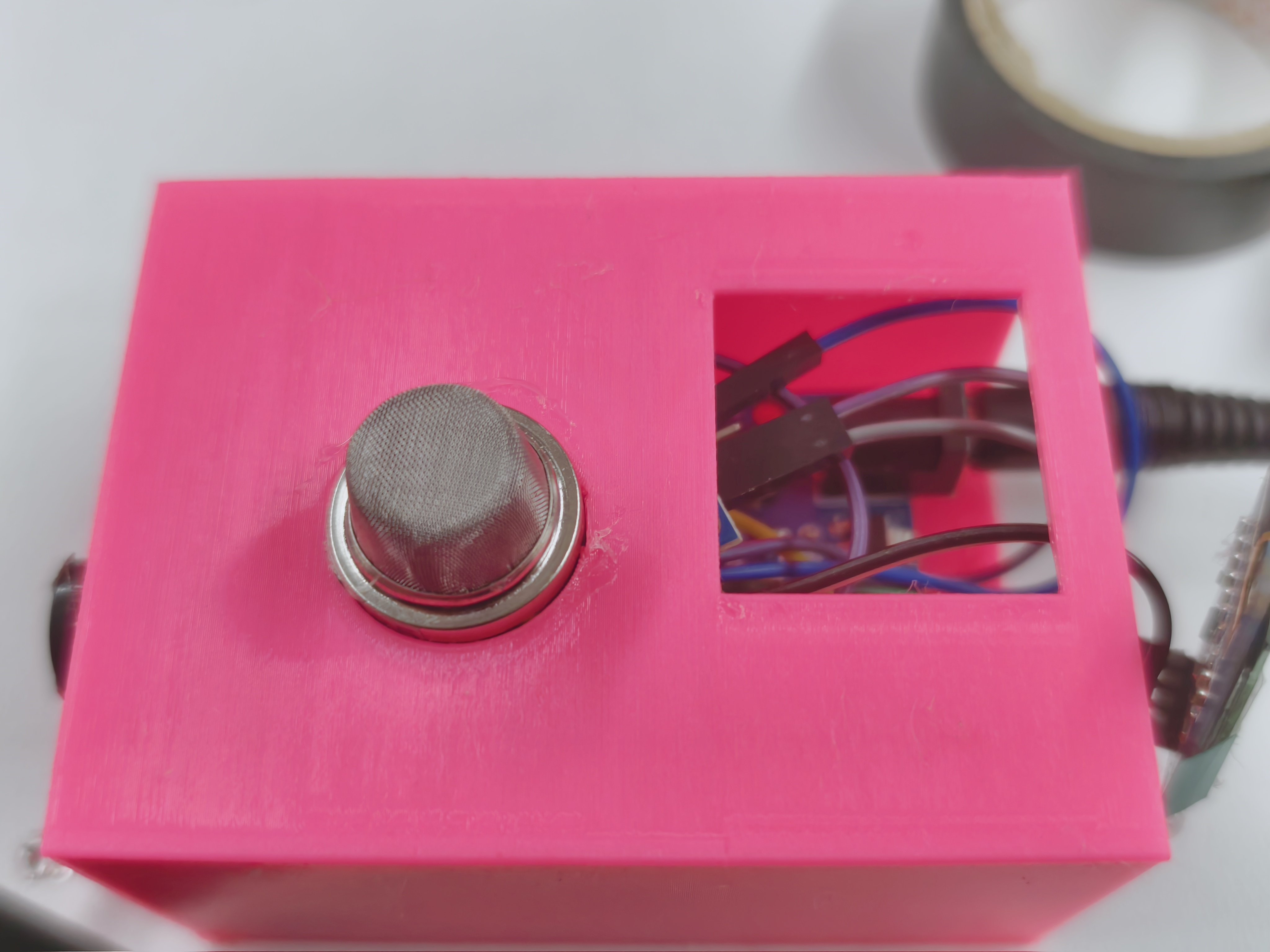

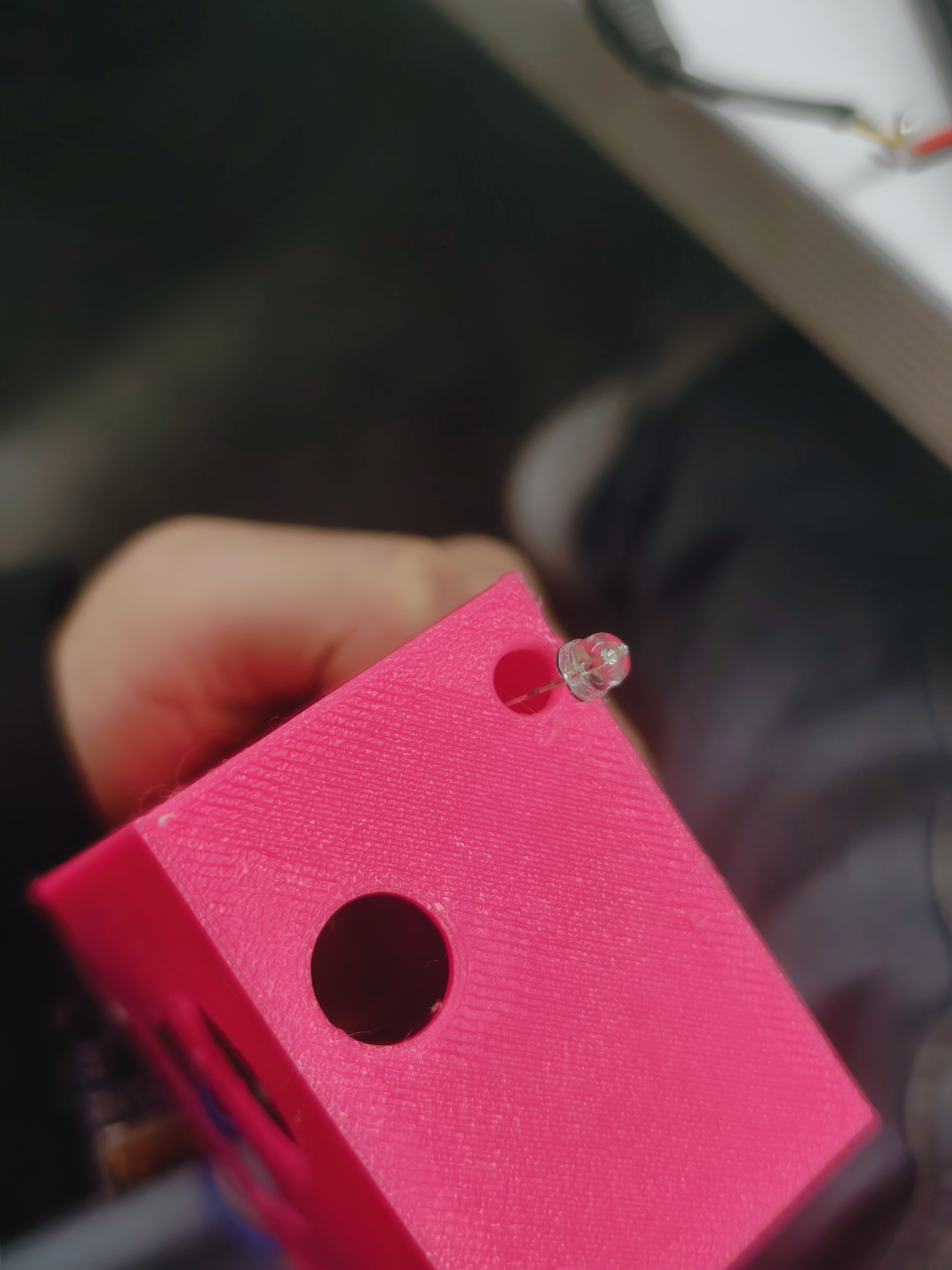

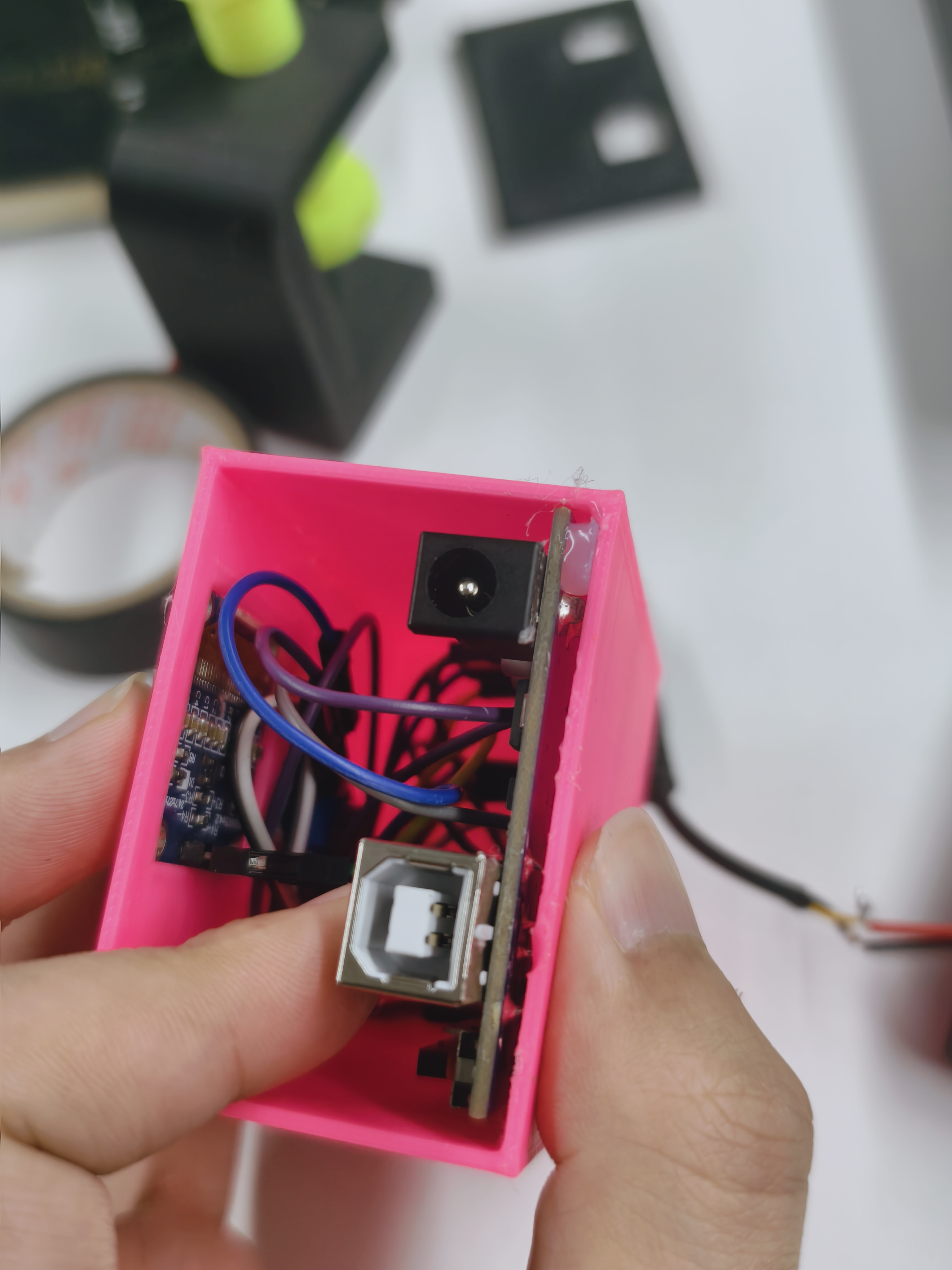

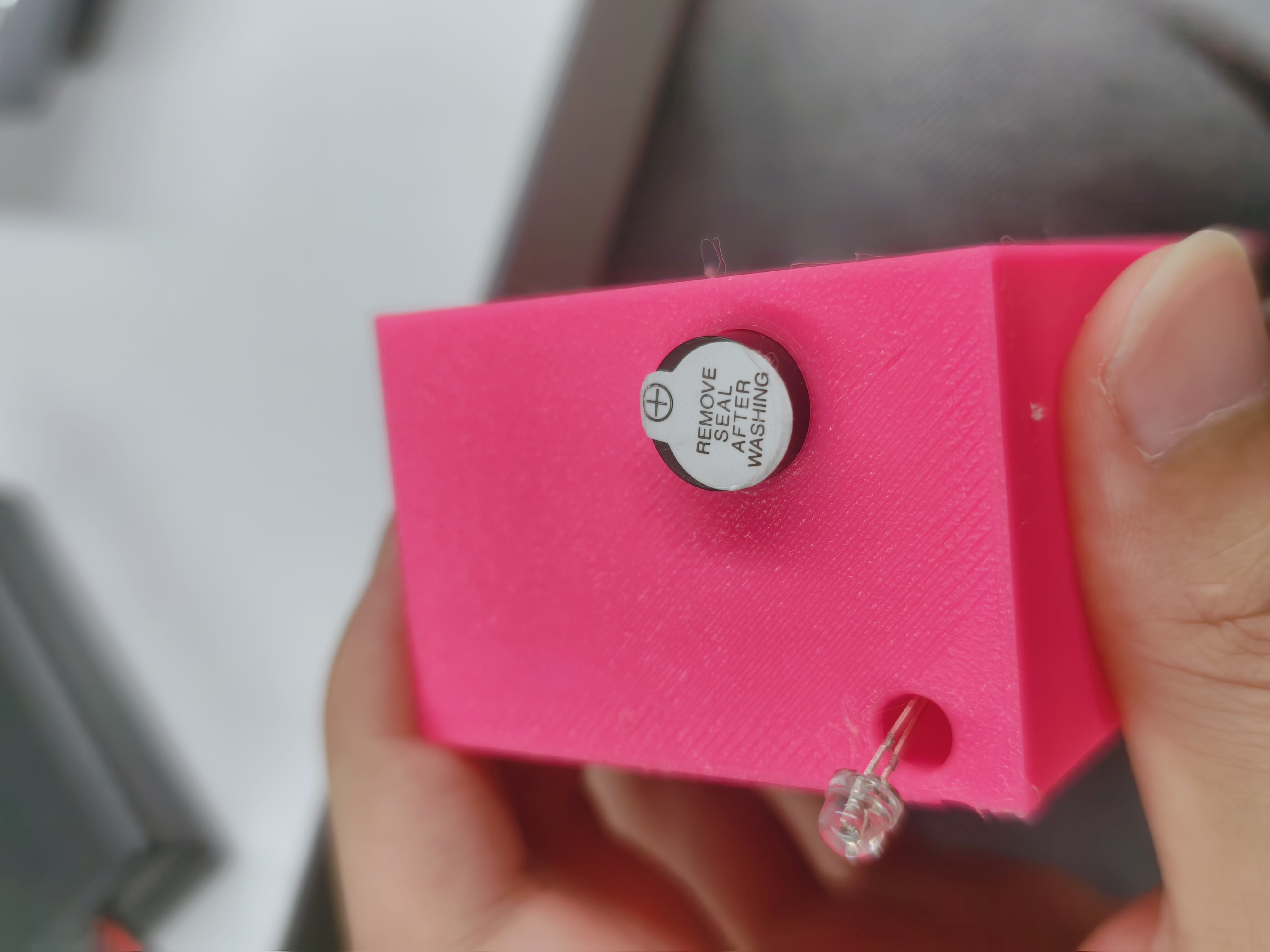

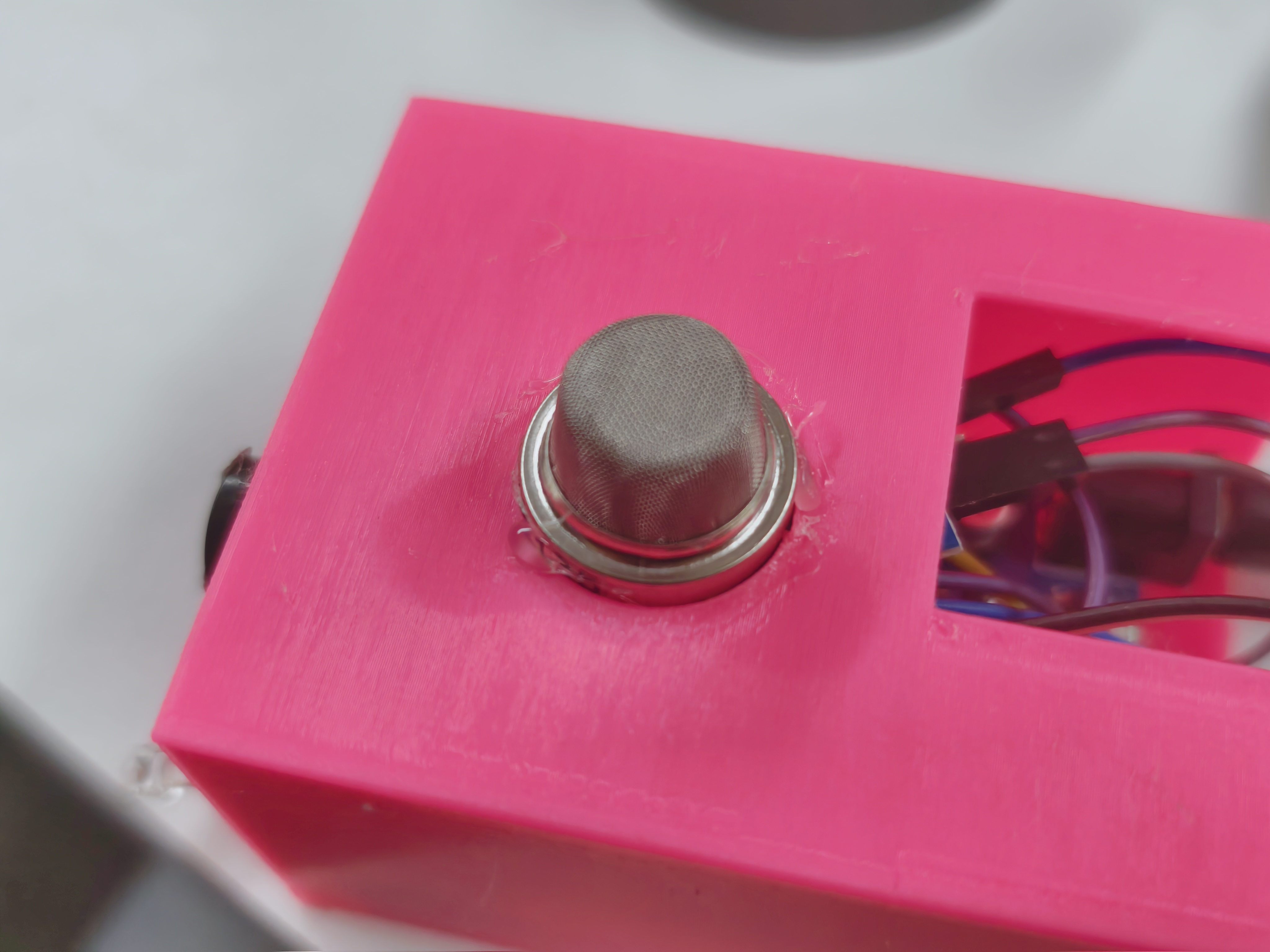

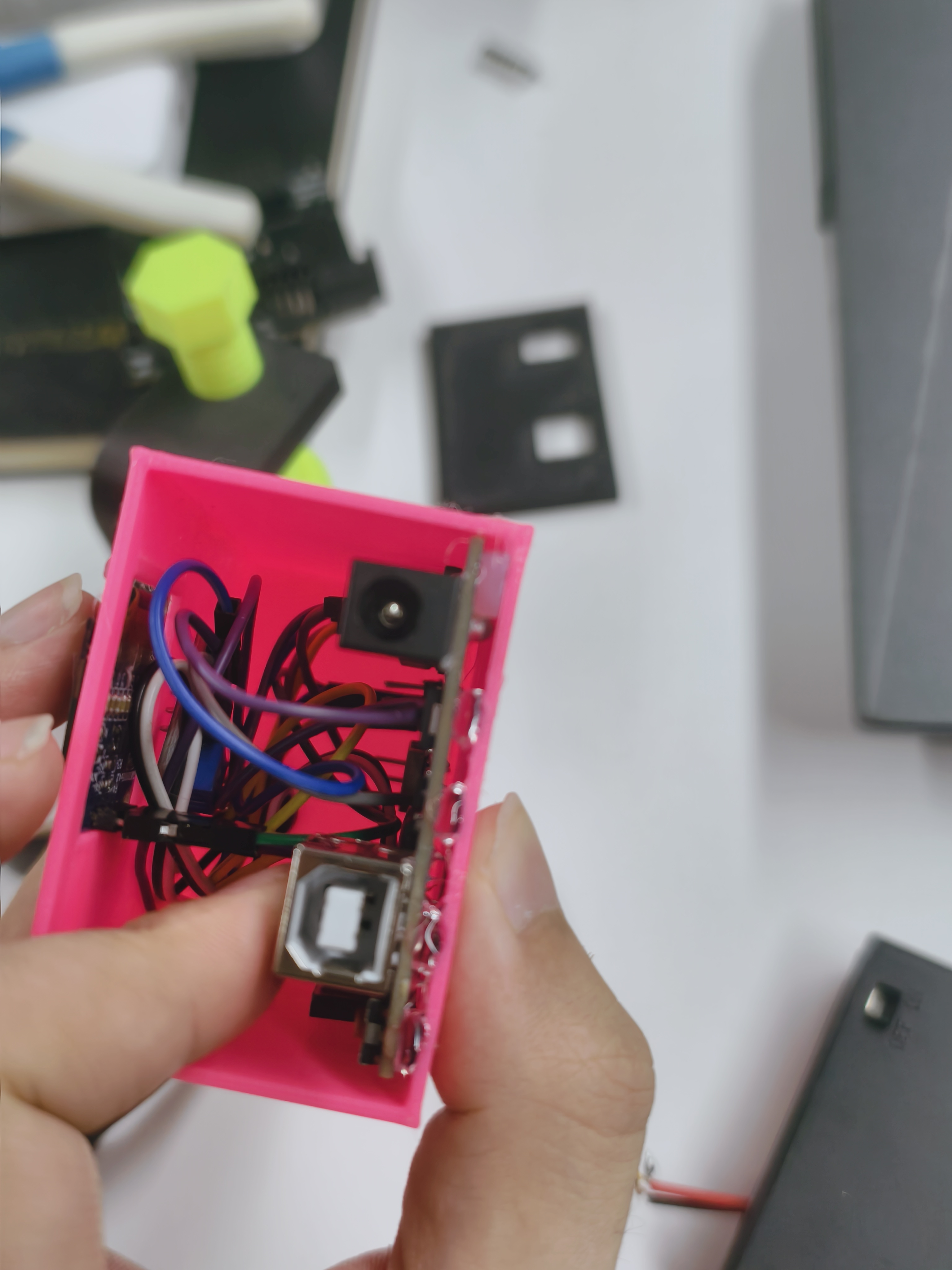

准备好打印的3D外壳和一把镊子，有镊子夹住LED灯泡在侧面最小的圆塞出来，之后继续使用镊子把蜂鸣器塞入侧面另一个洞中。接下来找到MQ-135空气检测模块放入顶部的圆中，使用热熔胶固定，下一步就是放入OLED屏幕，方式和其他的一样，使用热熔胶固定即可，最后使用侧板封住即可。
盒.stl
76.84KB
盖.stl
3.40KB
