长手柄喷枪打火机防尘帽


小悟饭
原创
发布时间: 2026-01-31 18:17:34 | 阅读数 0收藏数 0评论数 0
封面
本次为运兴 PQ999 防风长手柄喷枪打火机量身设计并 3D 打印专用防尘帽,成品造型酷似迷你茶杯,核心解决喷枪打火机喷嘴易进灰、沾油污影响点火效果,以及配件易丢失的使用痛点。防尘帽精准贴合打火机喷嘴尺寸,紧密防护无松动,能有效隔绝灰尘、杂物与油污,延长打火机使用寿命;顶部增设一体式穿线环设计,可搭配挂绳、皮筋固定在打火机手柄处,随用随带,彻底避免防尘帽遗失。打印选用拓竹 P1S 机型,搭配白色 PLA 耗材,成型精度高,边角圆润无毛刺,材质轻便且硬度适配日常使用,兼顾实用性与简约质感,是运兴 PQ999 喷枪打火机的实用升级配件。

准备工作:

材料:

  1. 白色 PLA 耗材-1.75mm
  2. 3D 打印平台粘胶 / 贴纸
  3. 无水乙醇

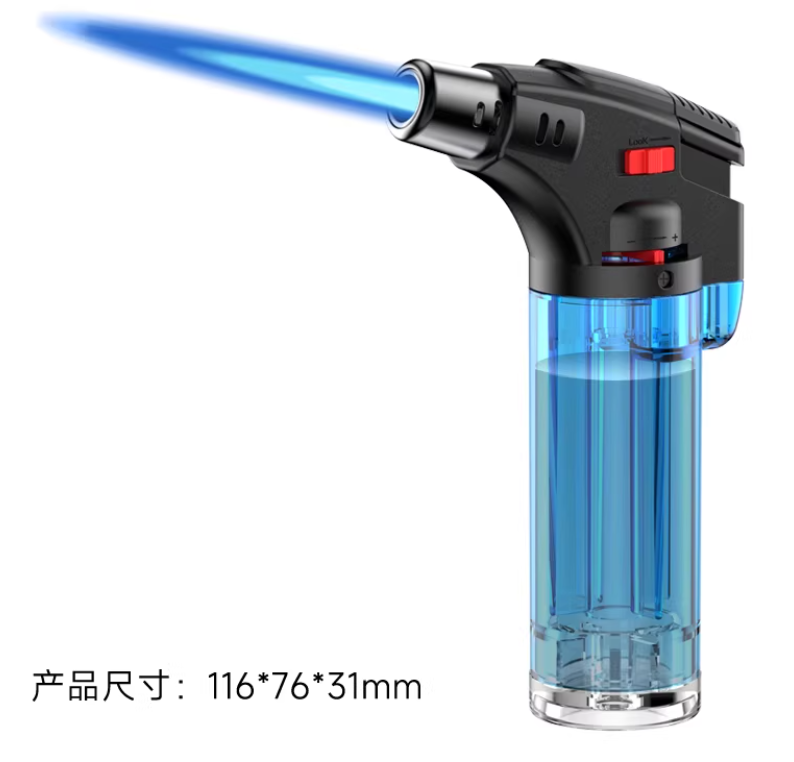

  4. 运兴 PQ999 防风长手柄喷枪打火机
  5. 细线

工具:

  1. 拓竹 P1S 3D 打印机
  2. 3D 建模软件(Creo/CAD/UG 等)
  3. 电脑(建模、切片及打印机操作)
  4. 拓竹专用切片软件 Bambu Studio
  5. 美工刀 / 修边刀(打印件去毛刺)
  6. 细砂纸(2000 目,精细打磨边角)


1

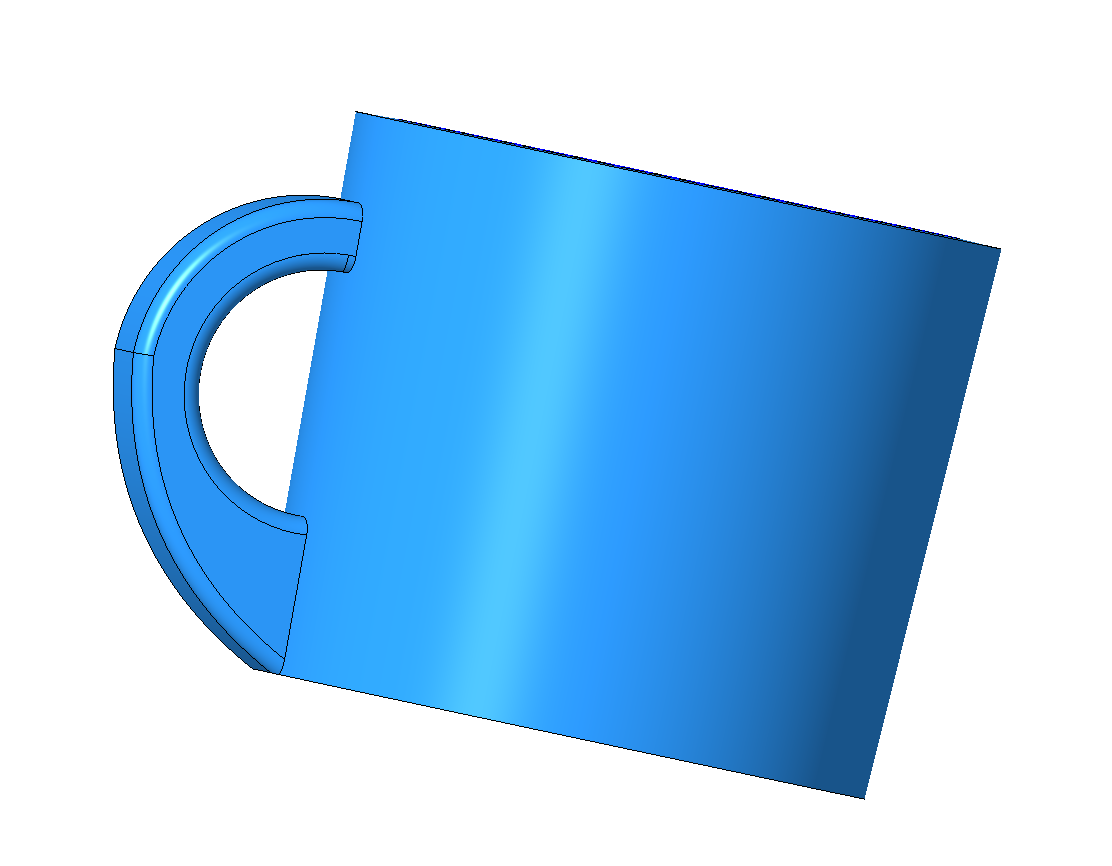

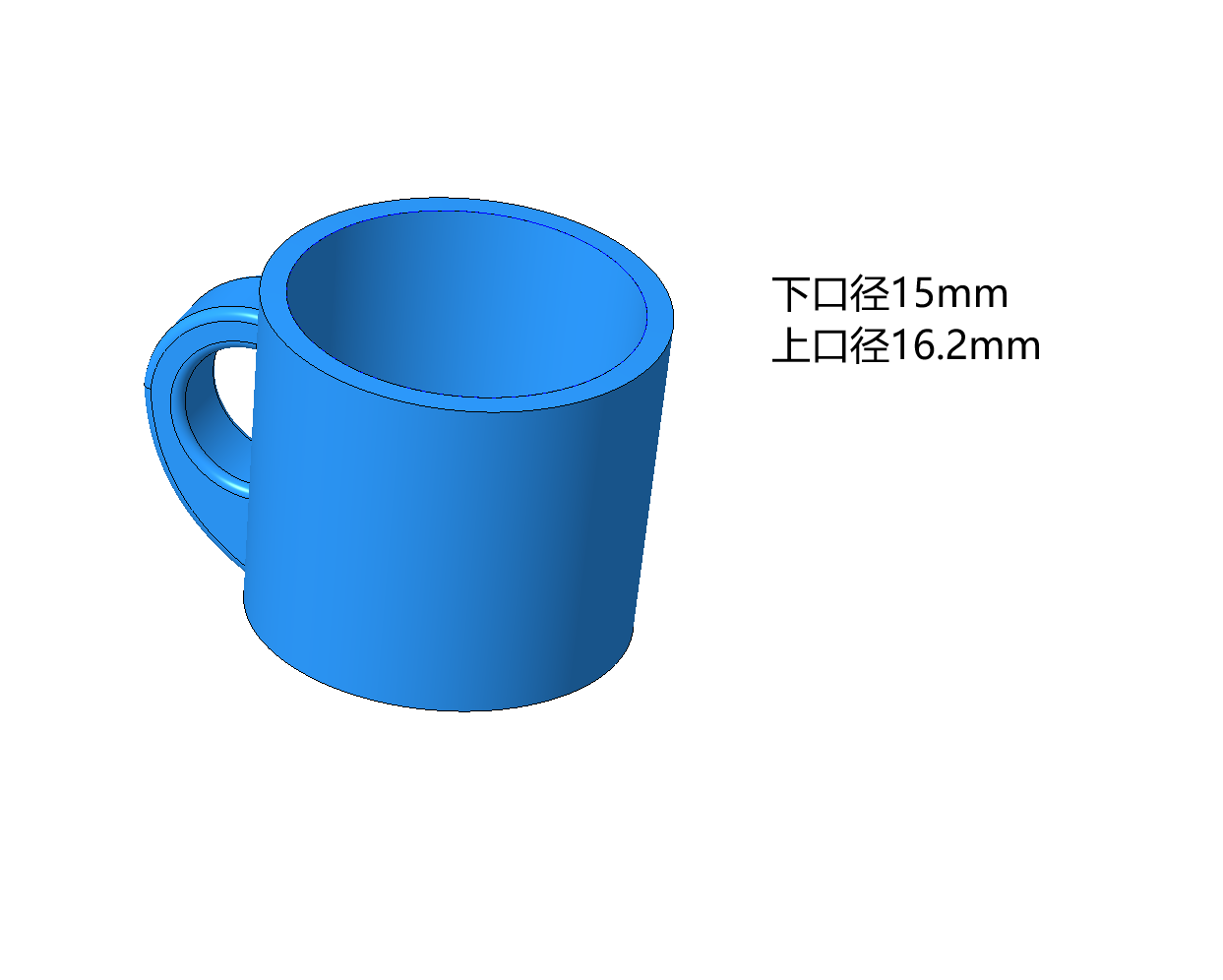

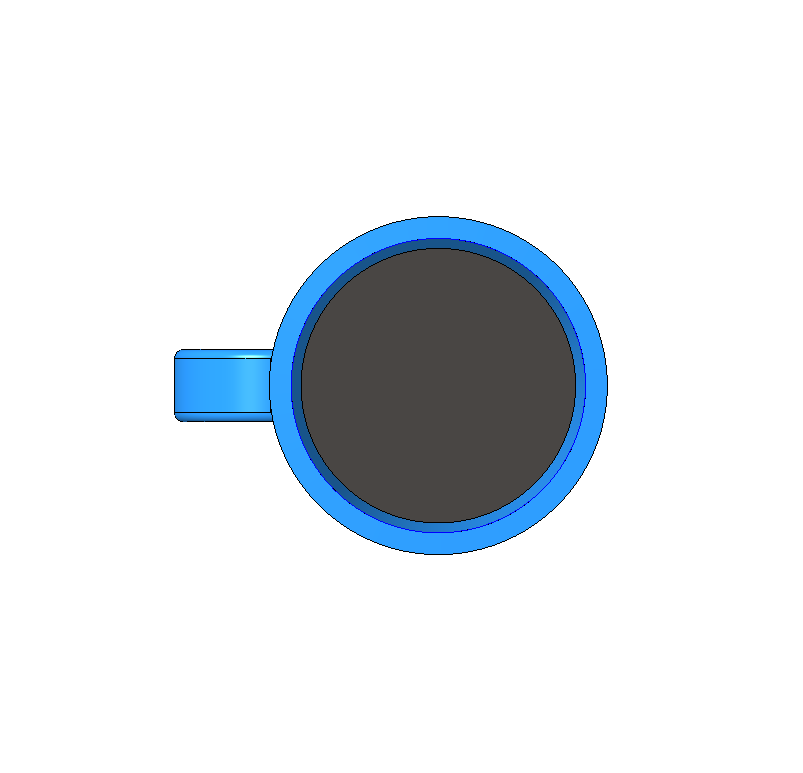

图纸说明

  1. 外观类似茶杯
  2. 类似把手位置,其实是过线孔(穿线环)

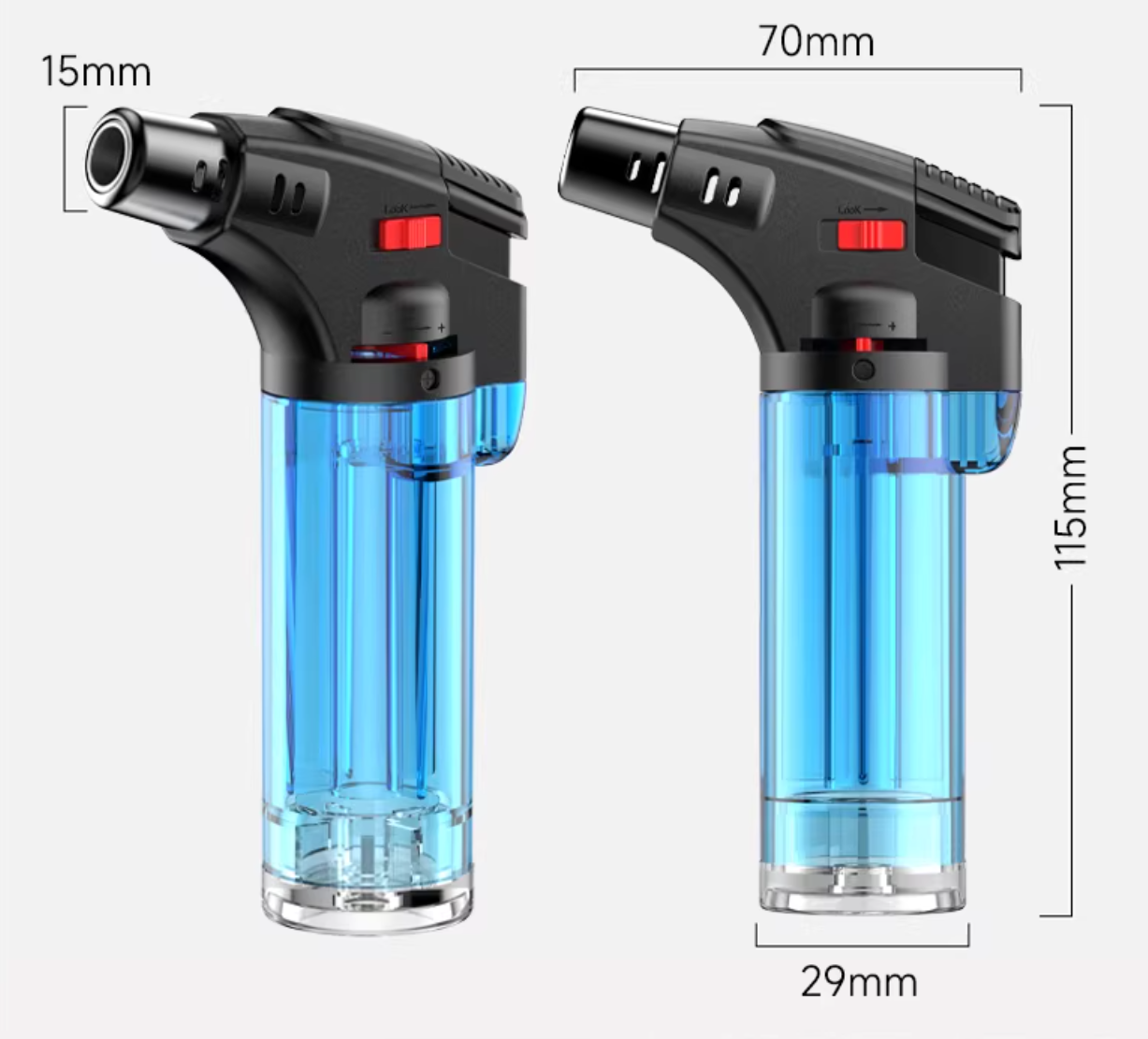

  3. 图纸参数看最后图
2

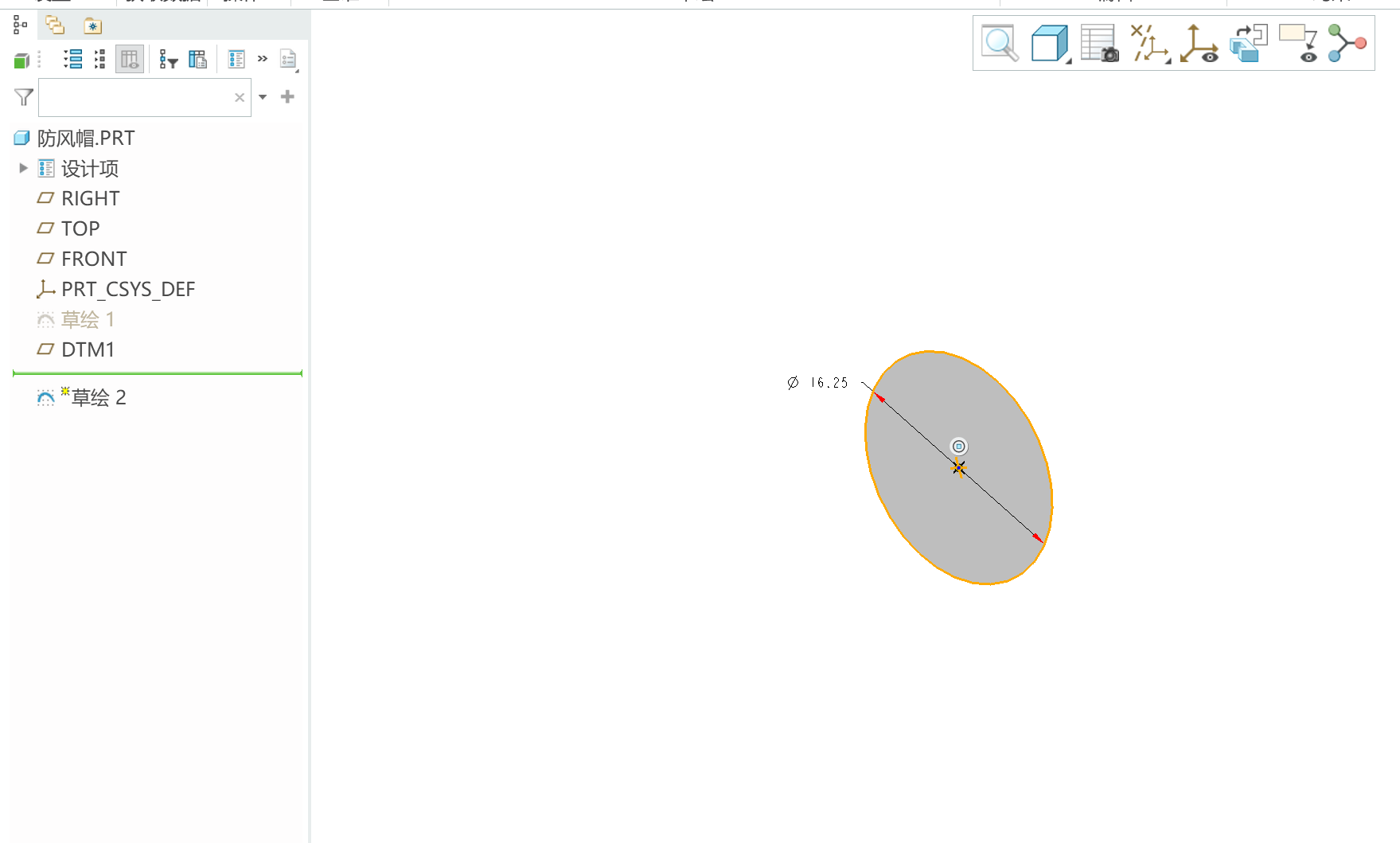

开始建模

  1. 使用“混合”命令

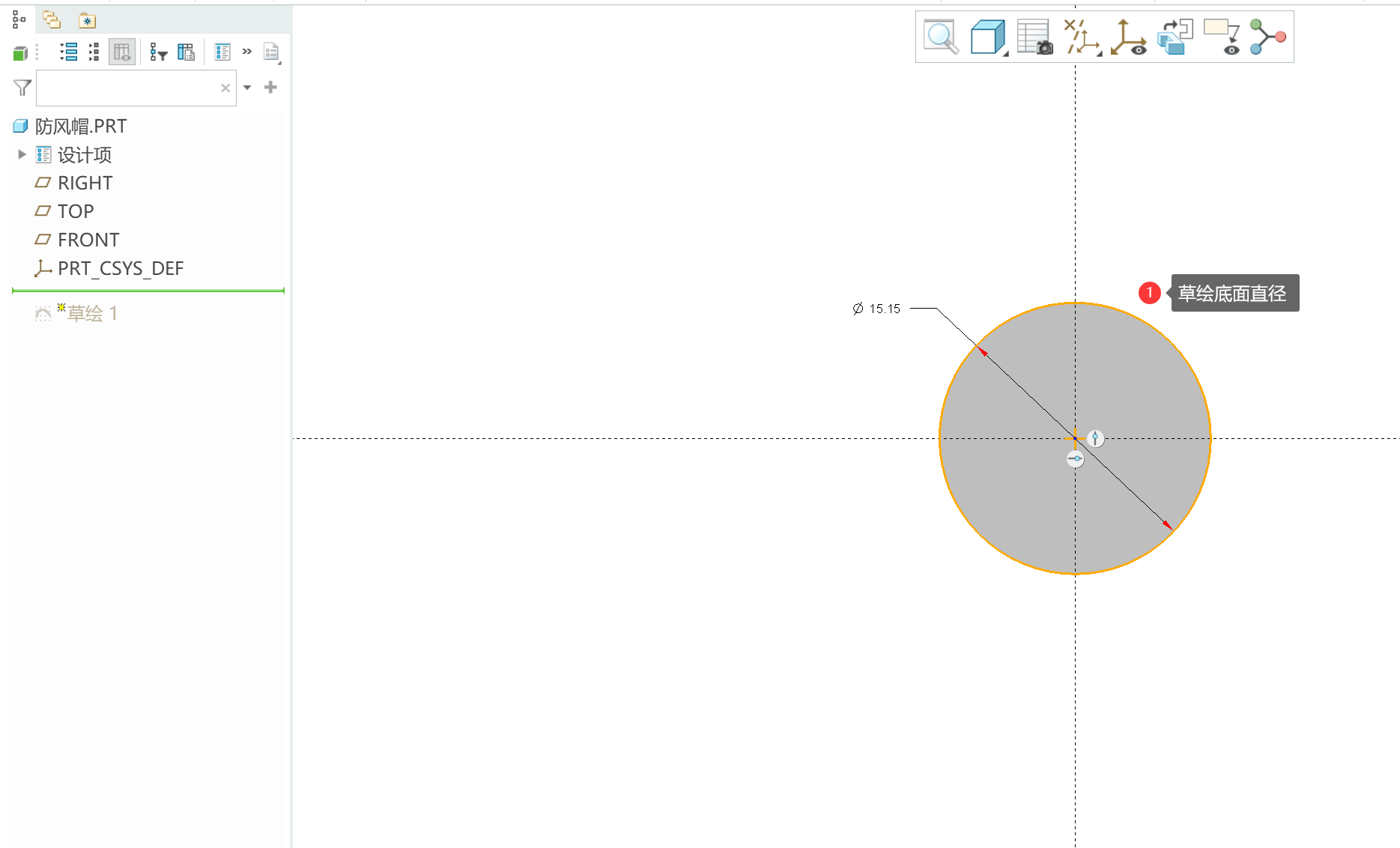

  2. 草绘出2个面的圆,注意图纸参数
  3. 注意混合出选择曲面,方面后期加厚不同的厚度
3

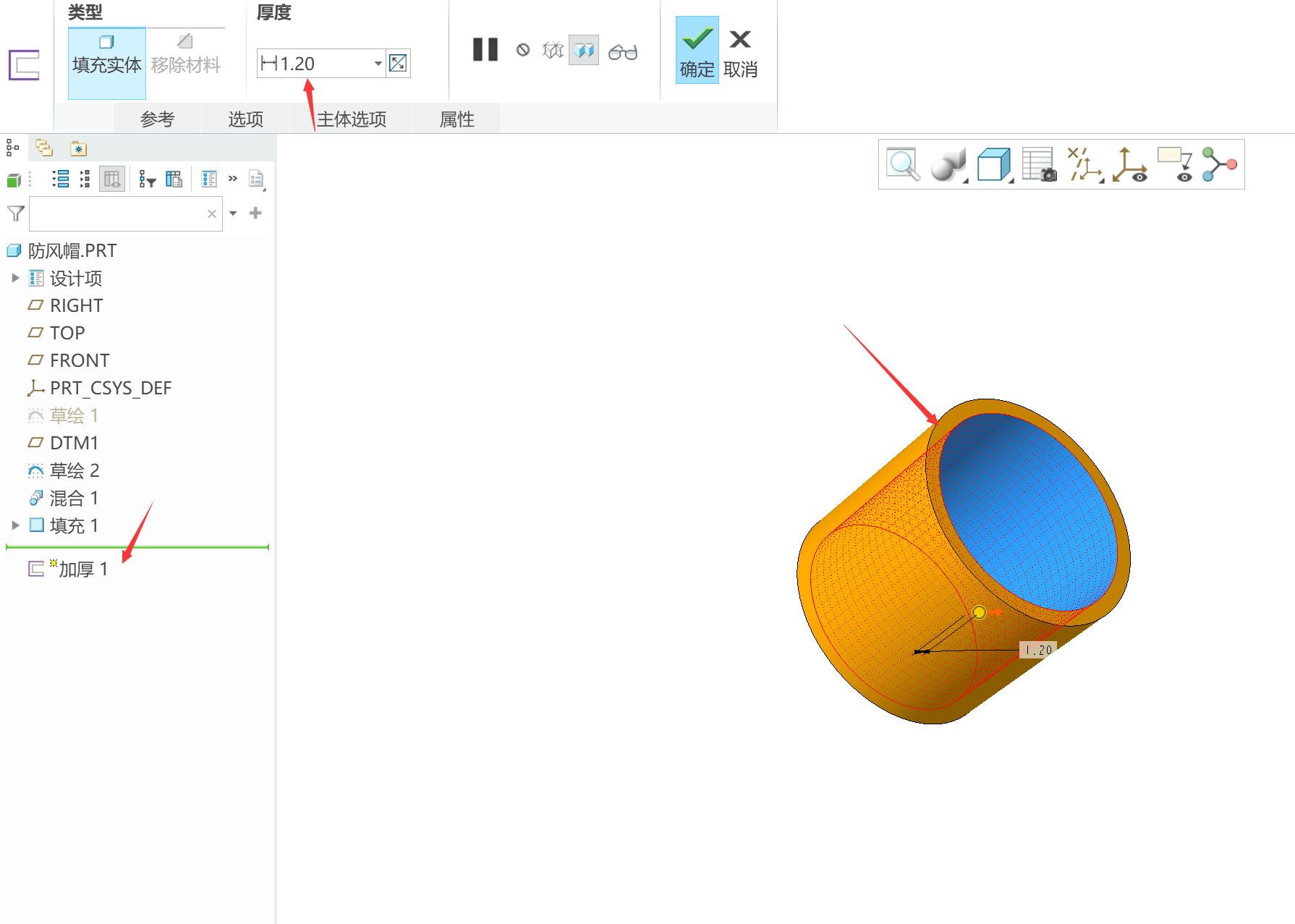

加厚实体

  1. 将底部“填充”
  2. 将曲面1.2mm与底面1mm,单独加厚,得到一个实体
4

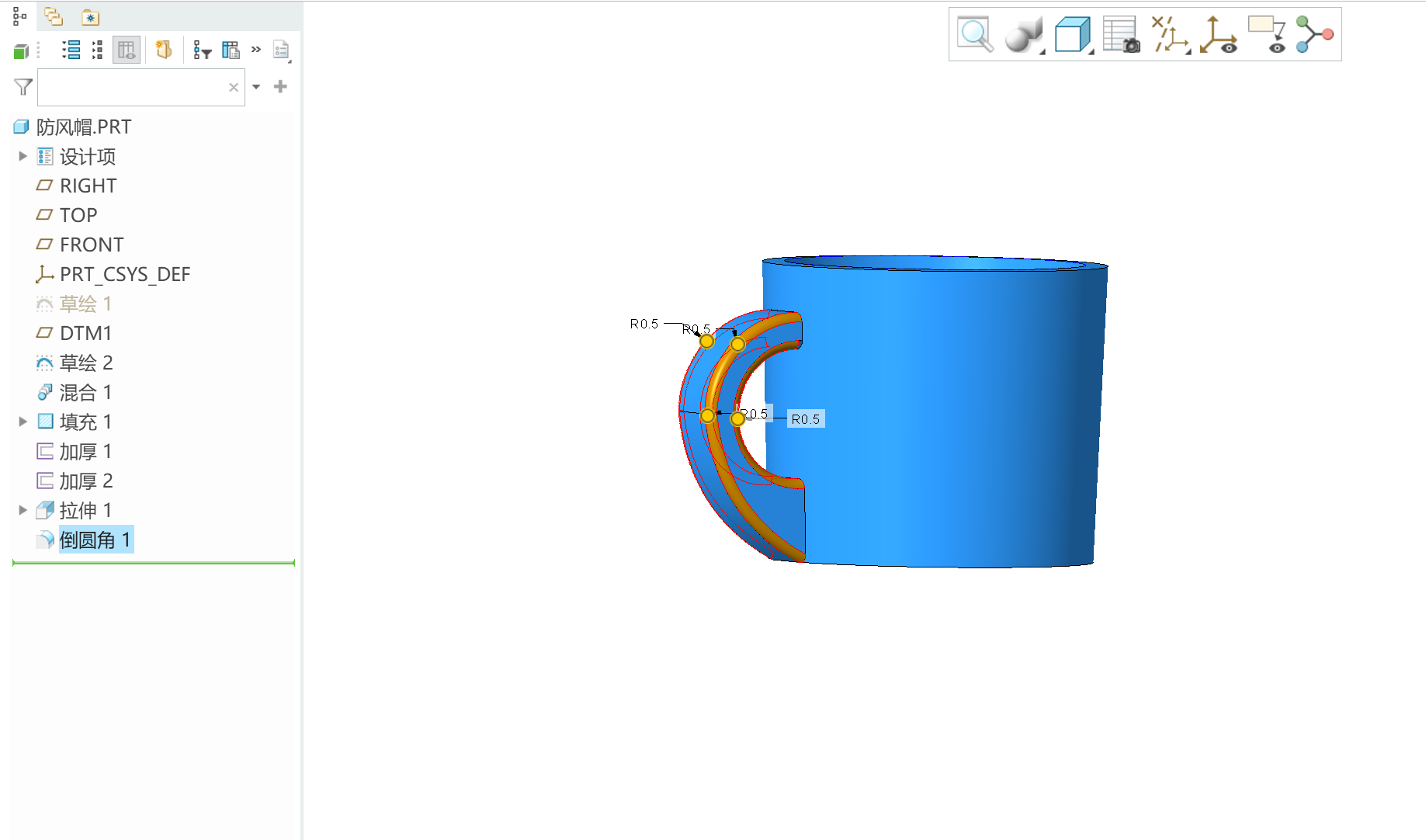

穿线环拉伸

  1. 根据实际需要穿线,做出合适孔位大小,参数参考图中标注
  2. 把手边缘倒圆角

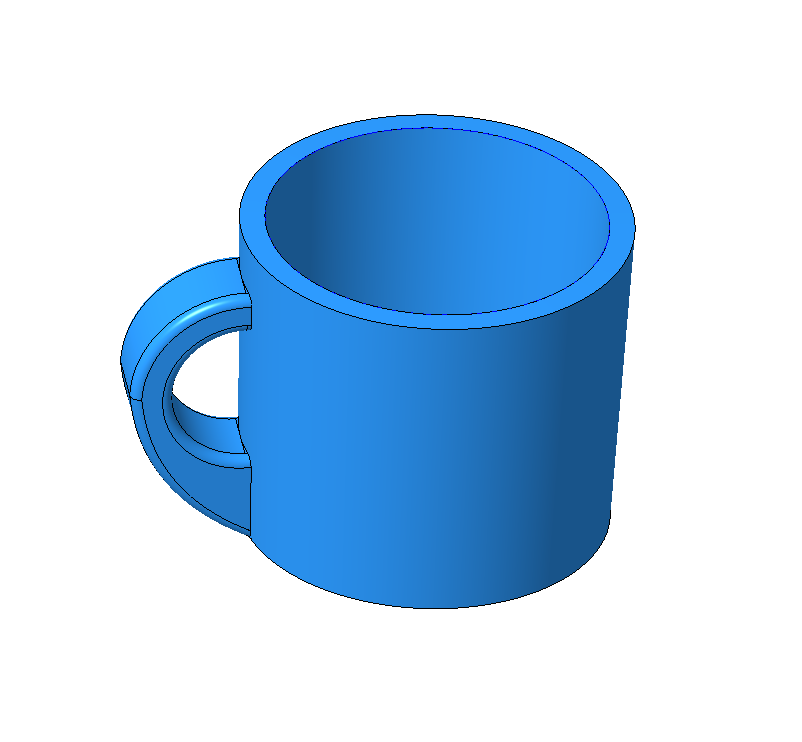

到此,建模完成

5

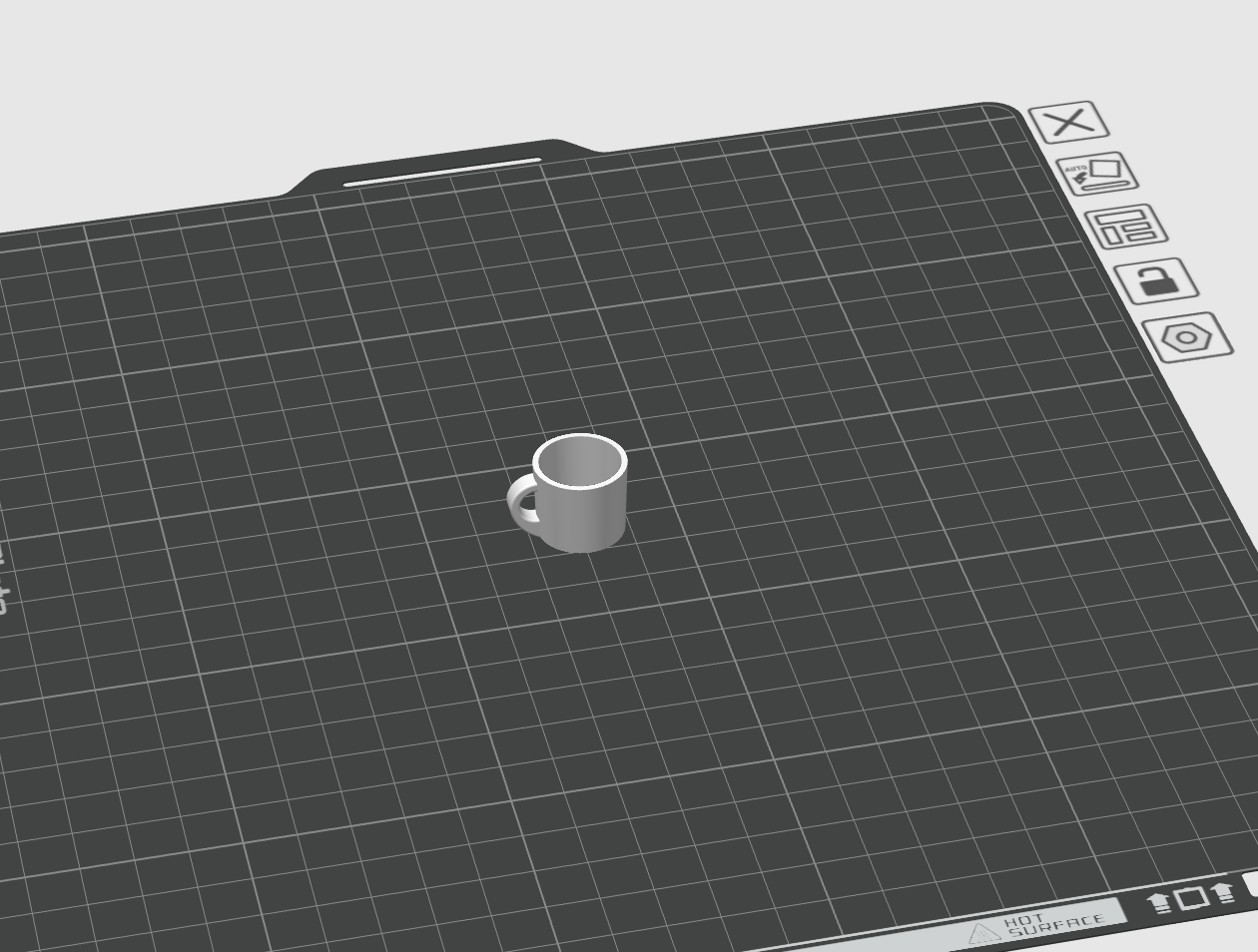

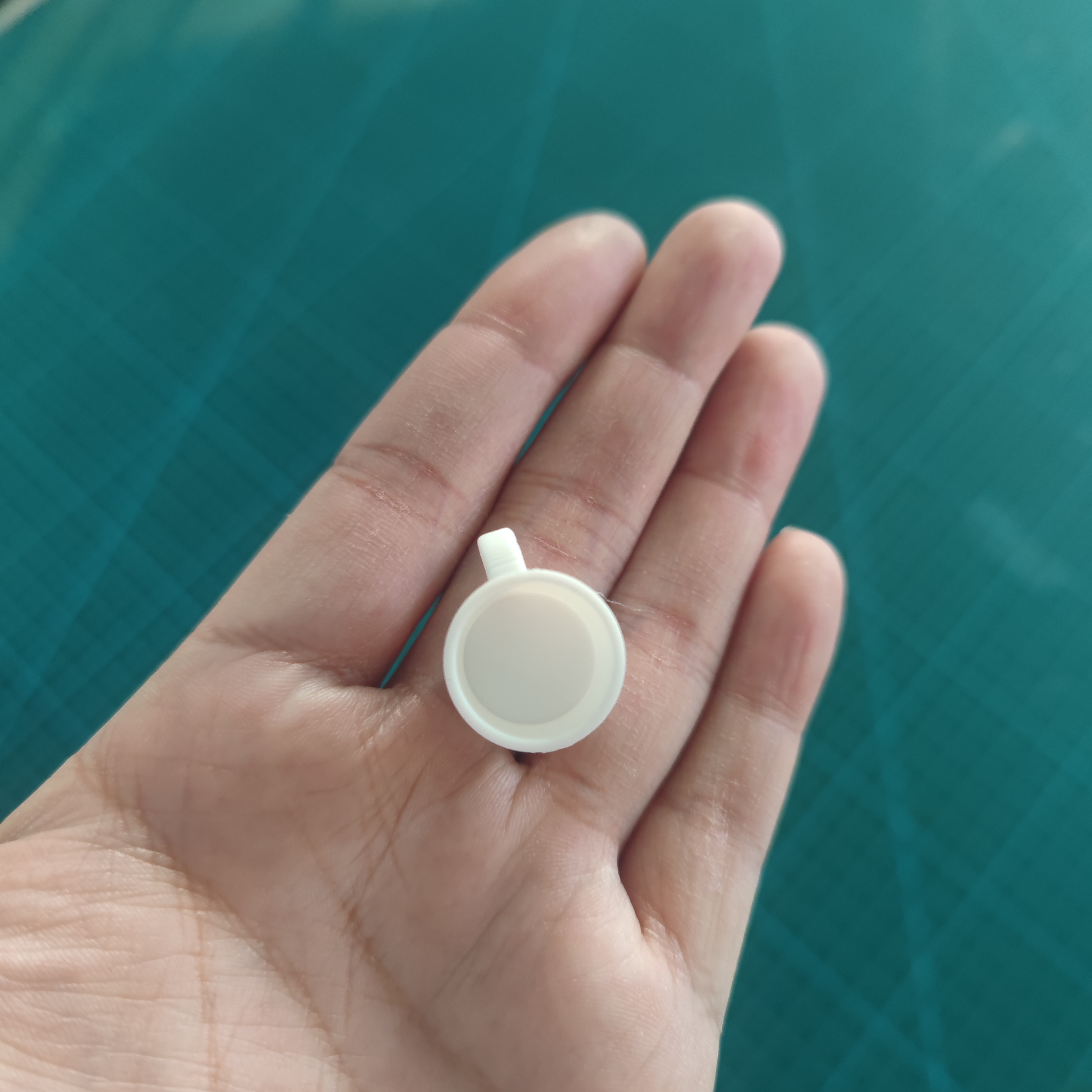

3D打印

使用的是PLA,打印参数没有要求,公差已经预留,无需缩放。

STP
打印文件.stp
82.32KB
6

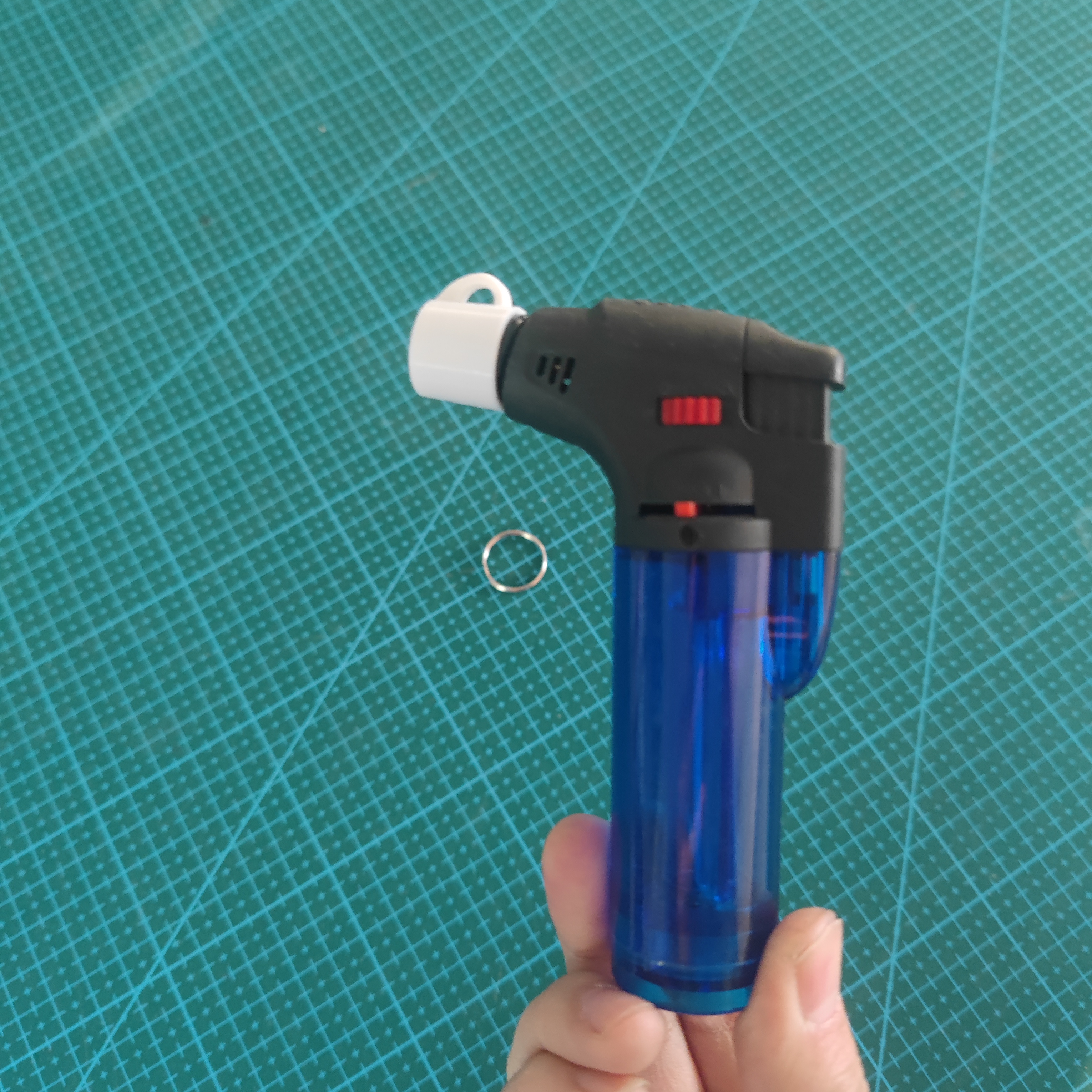

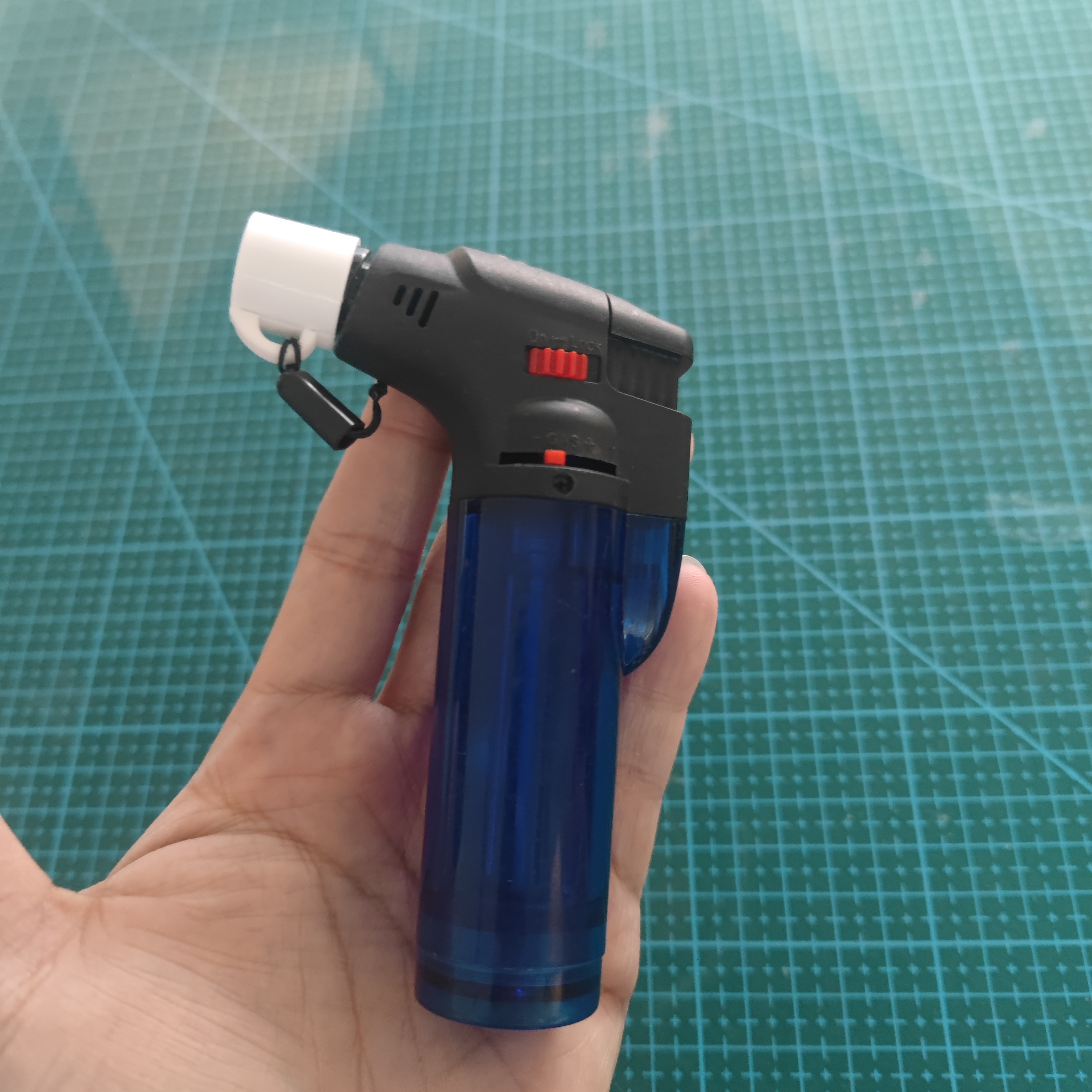

安装

  1. 安装测试无问题

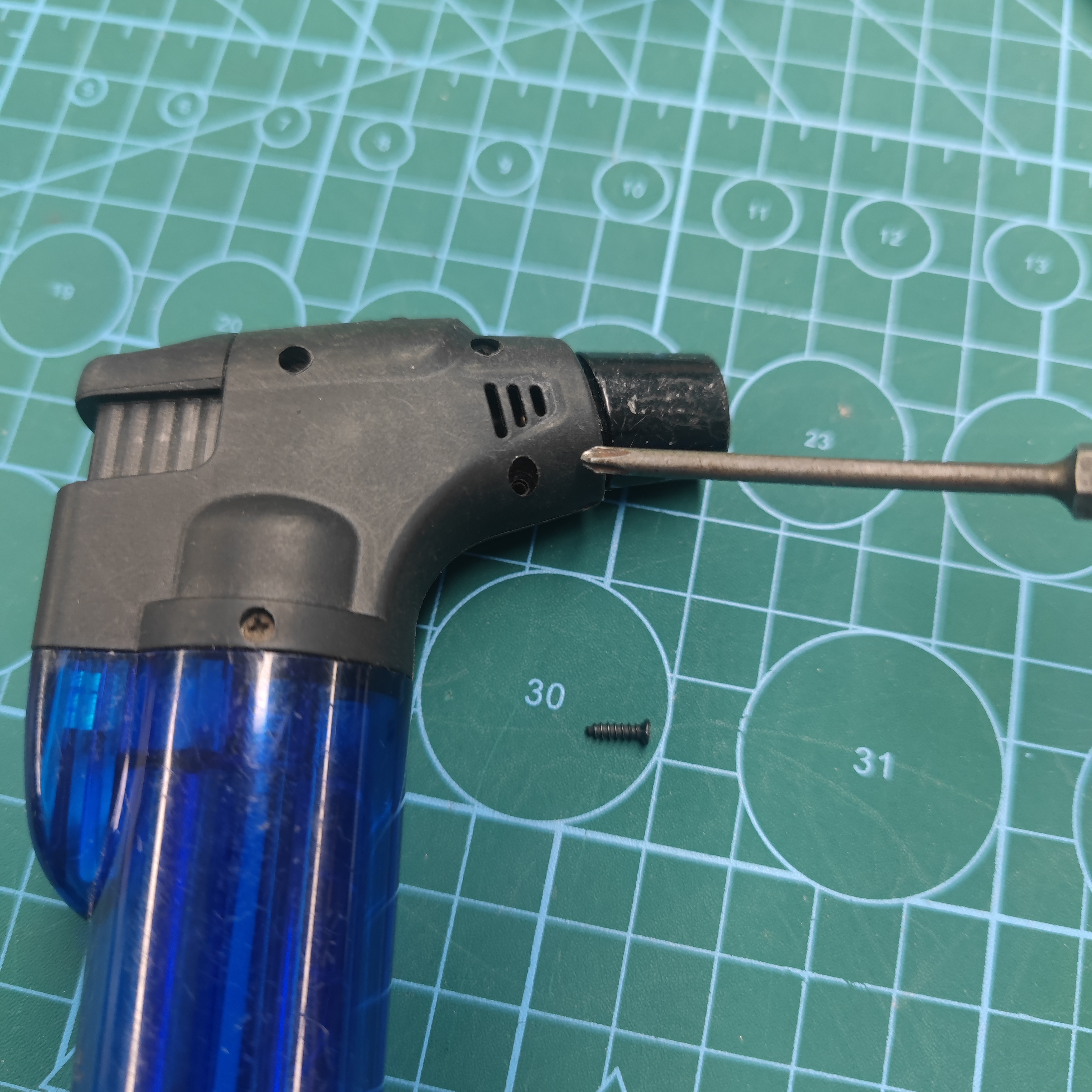

  2. 拆下最前面的一颗螺丝,将线头塞进去,拧紧恢复即可
7

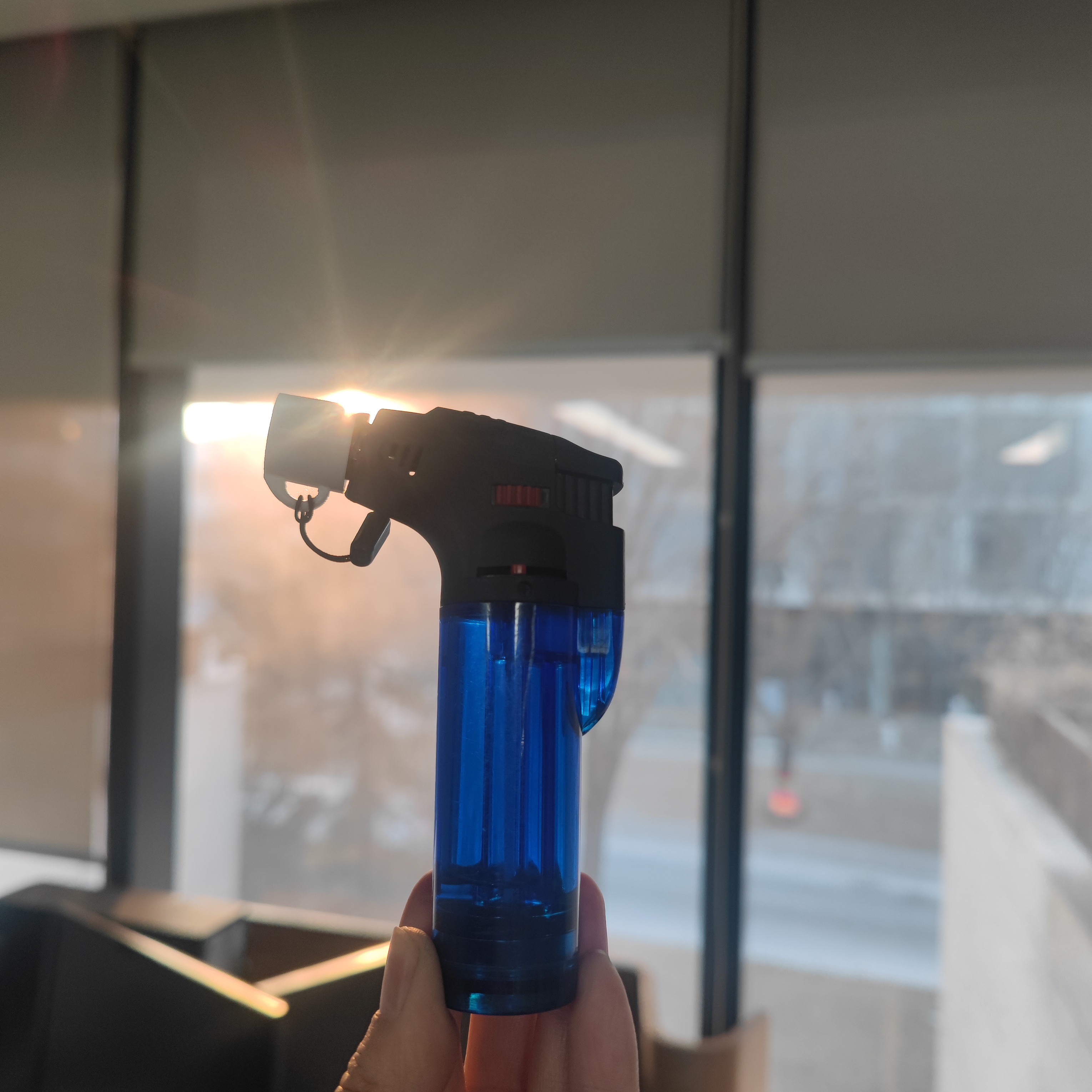

使用效果

阻尼感极佳,退款参数,直接下载文件打印即可。

MP4
实拍视频.mp4
51.79MB
