牧田2号工具箱工具收纳盒

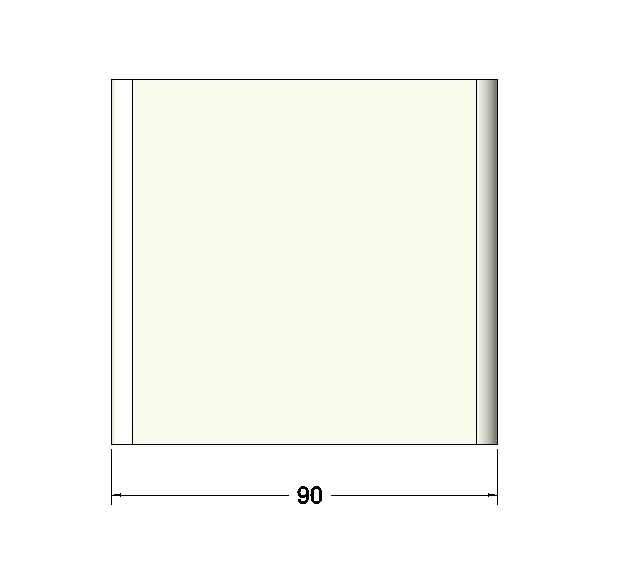

1. 图纸参数是230*90*85mm

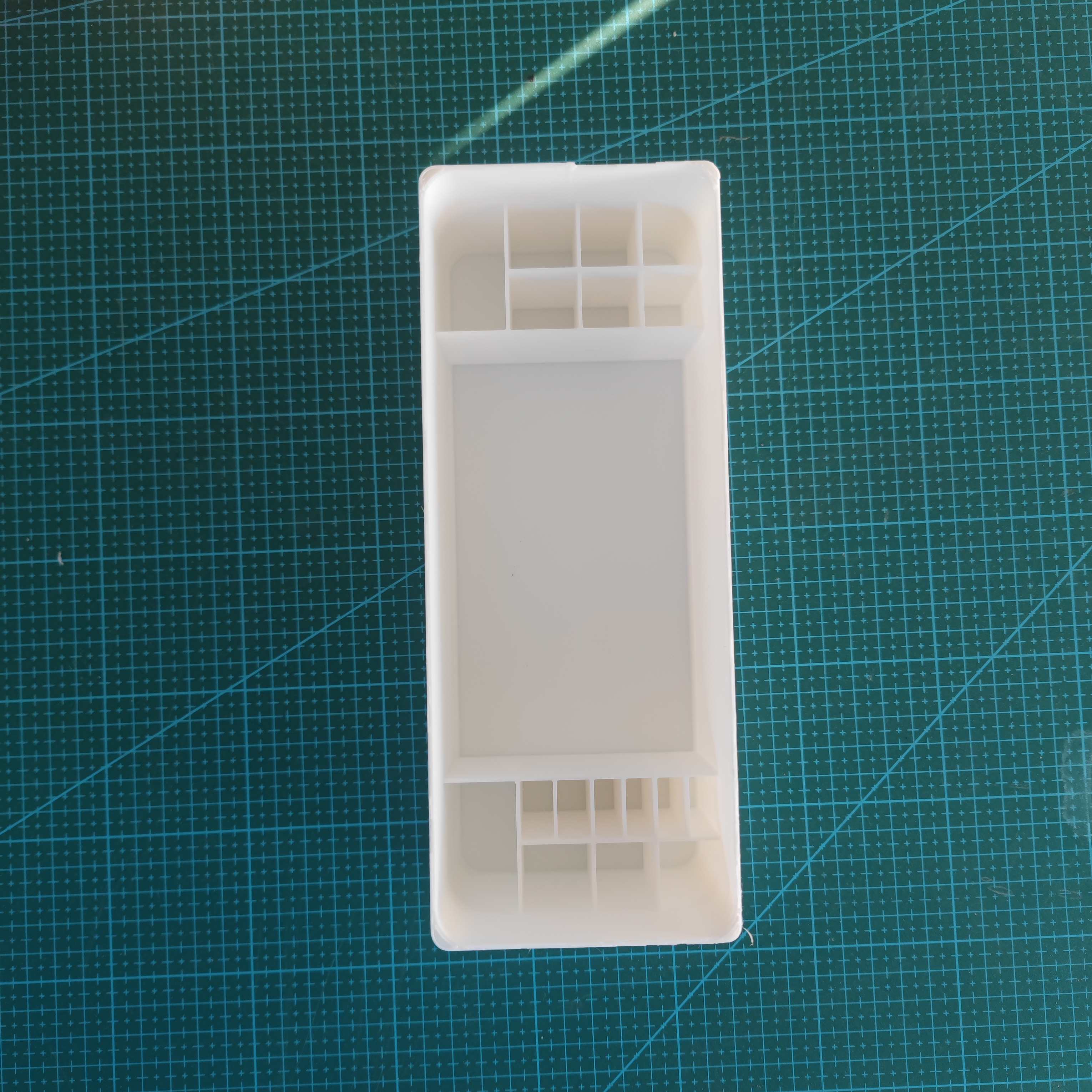

2. 便于充分利用工具箱的空间，内部有小分格收纳
3. 一体打印，增加整体强度

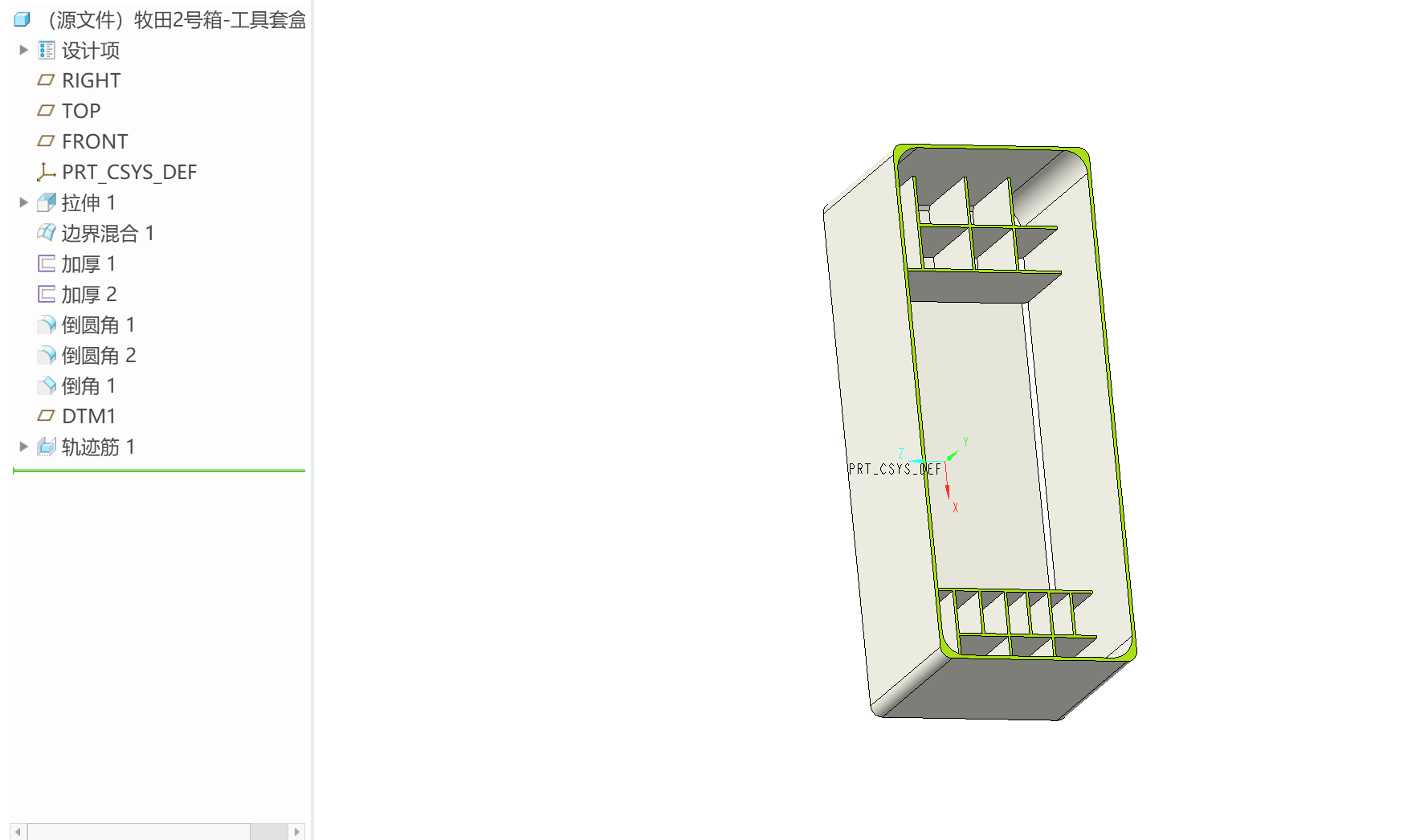

1. 图20为，建模的步骤

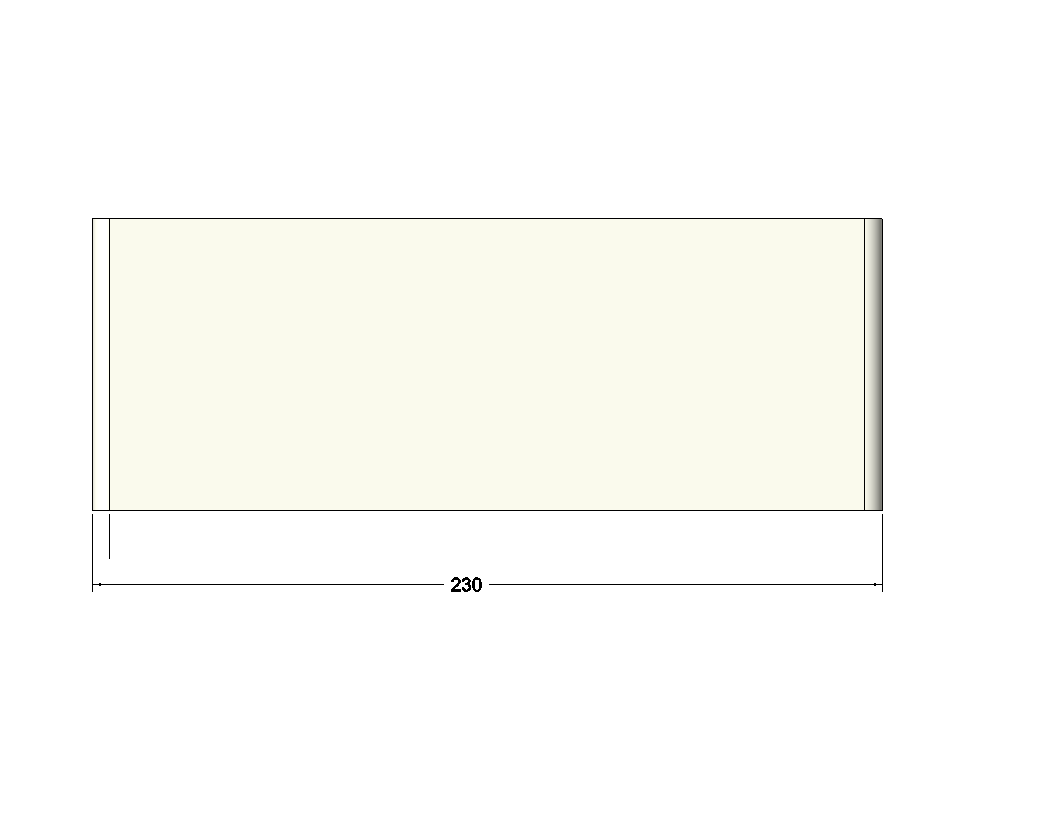

2. 草绘基本尺寸230*90mm

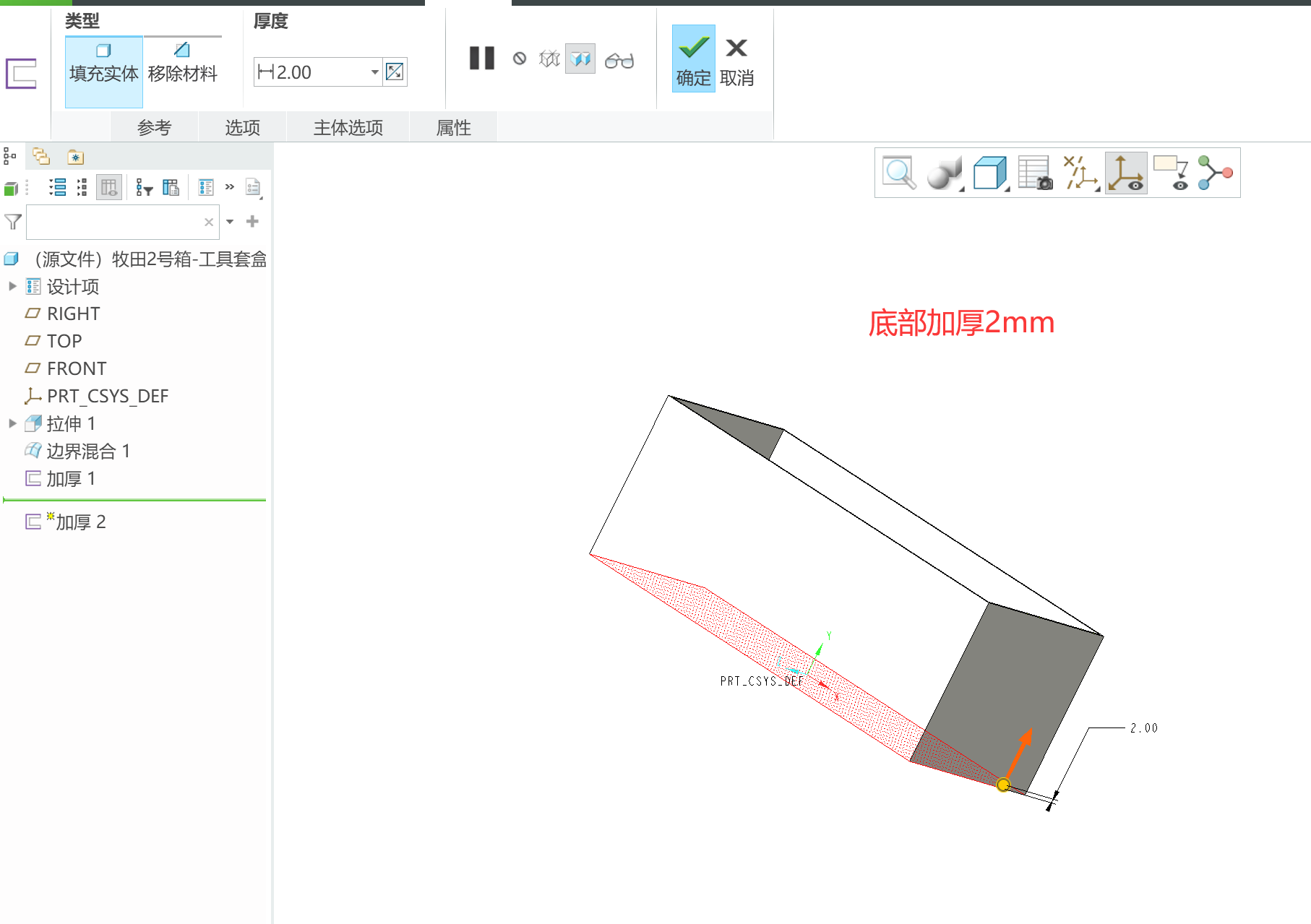

3. 将底面填充，注意不要合并曲面（可以单独设置厚度）

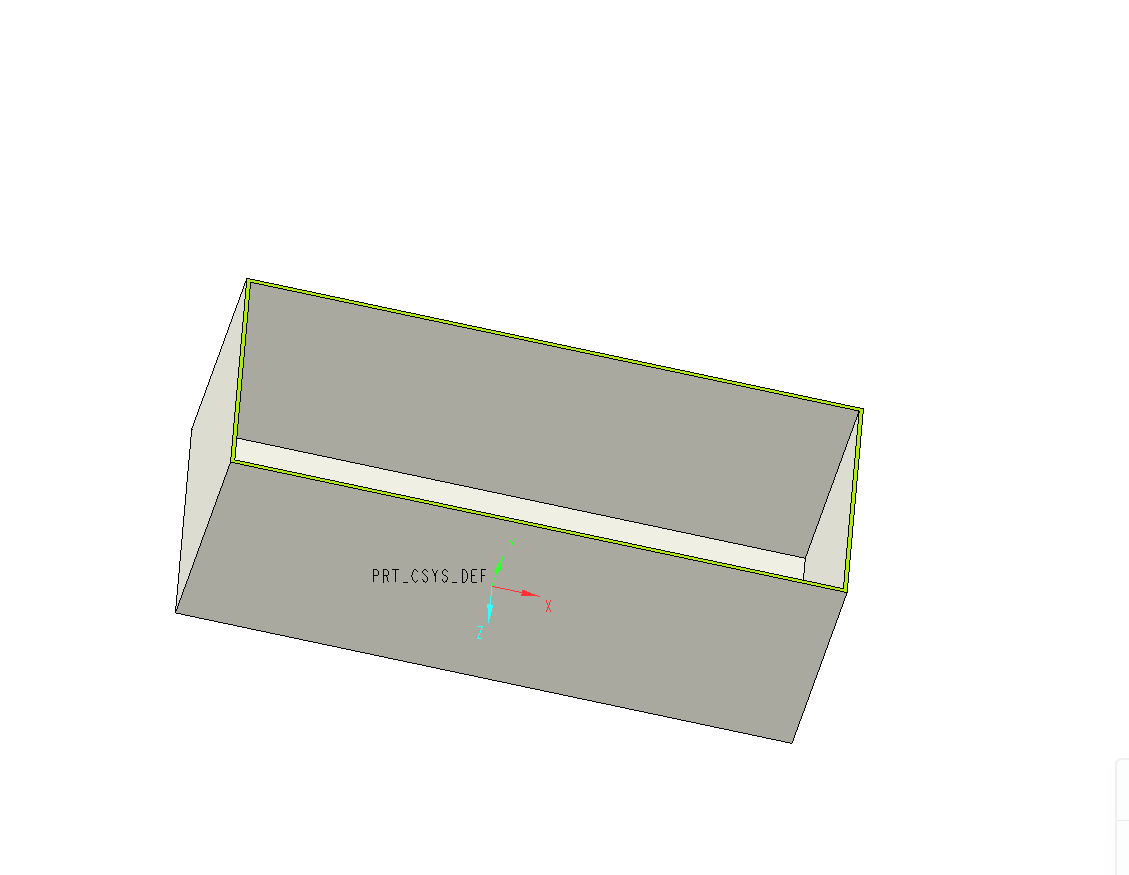

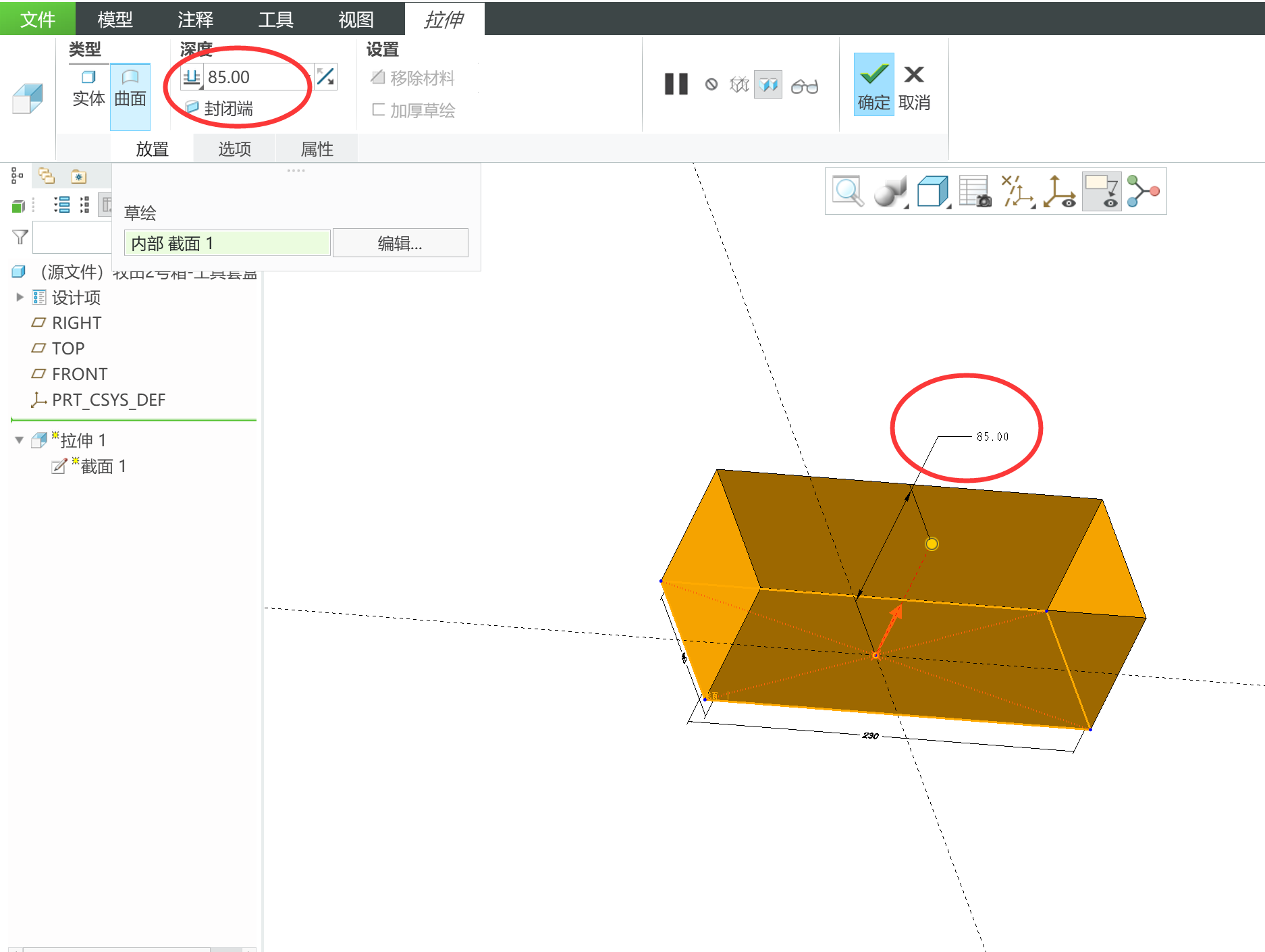

4. 拉伸高度为85mm，注意模型为曲面，非实体

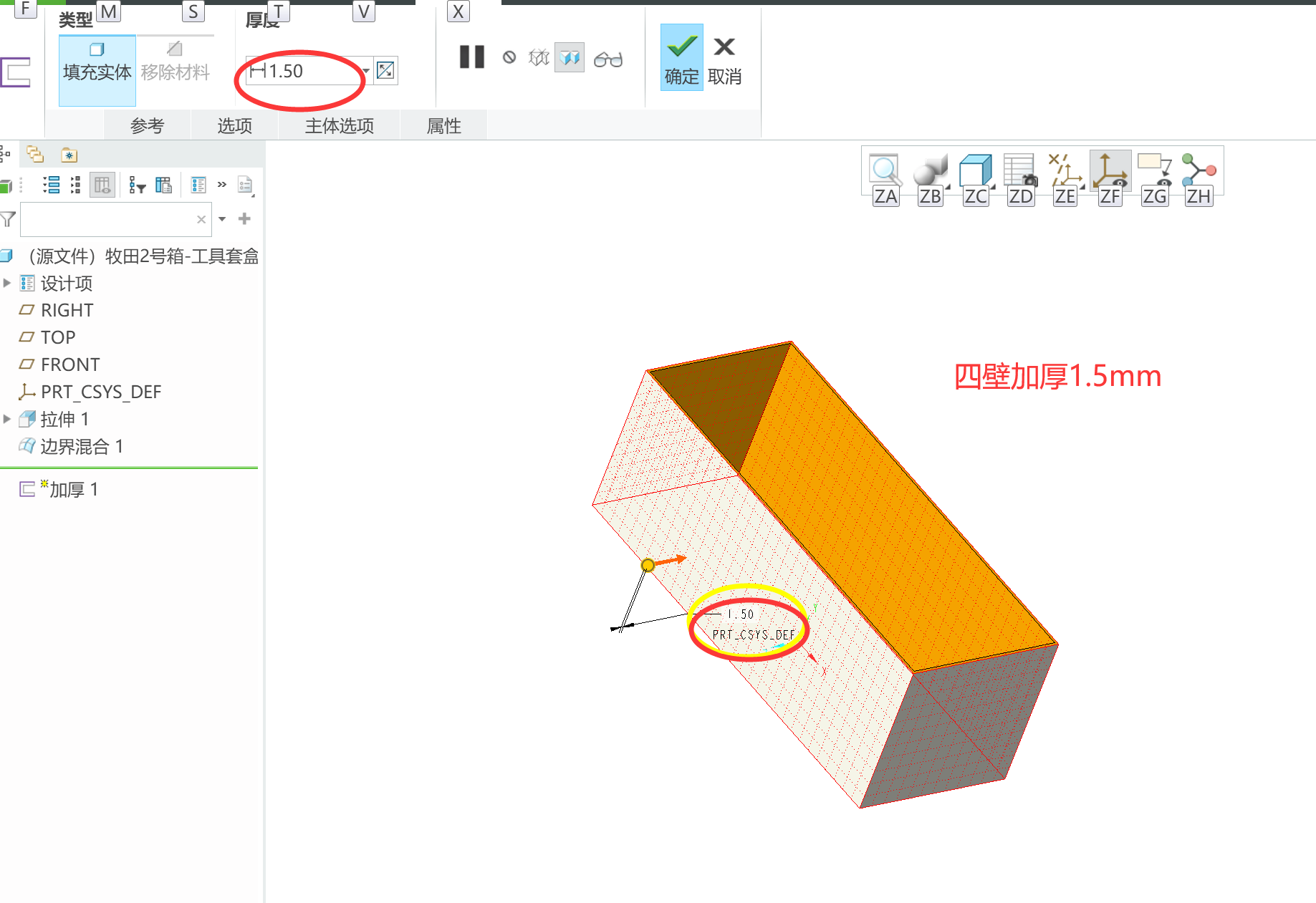

1. 将曲面加厚，不厚为1.5mm

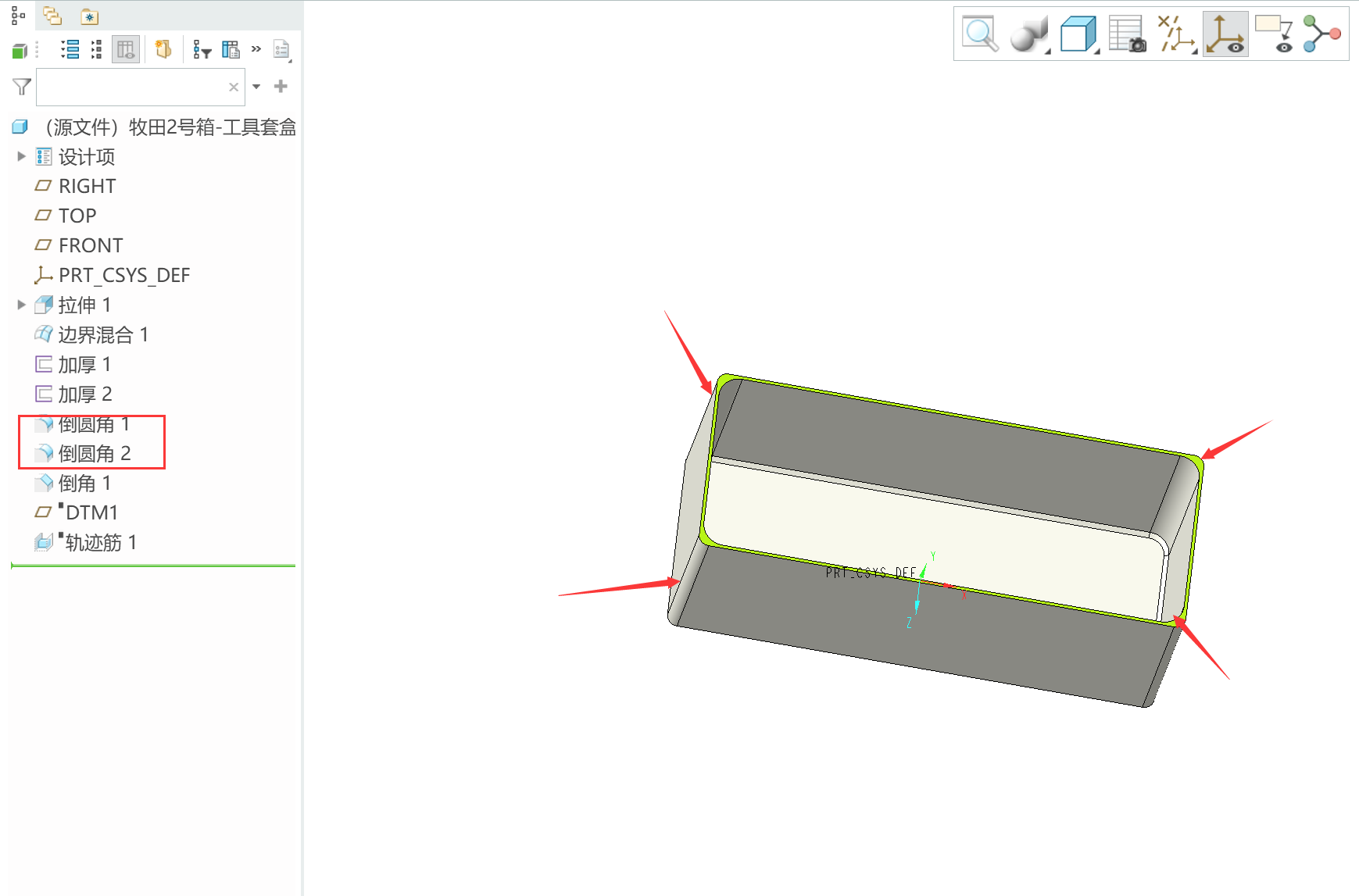

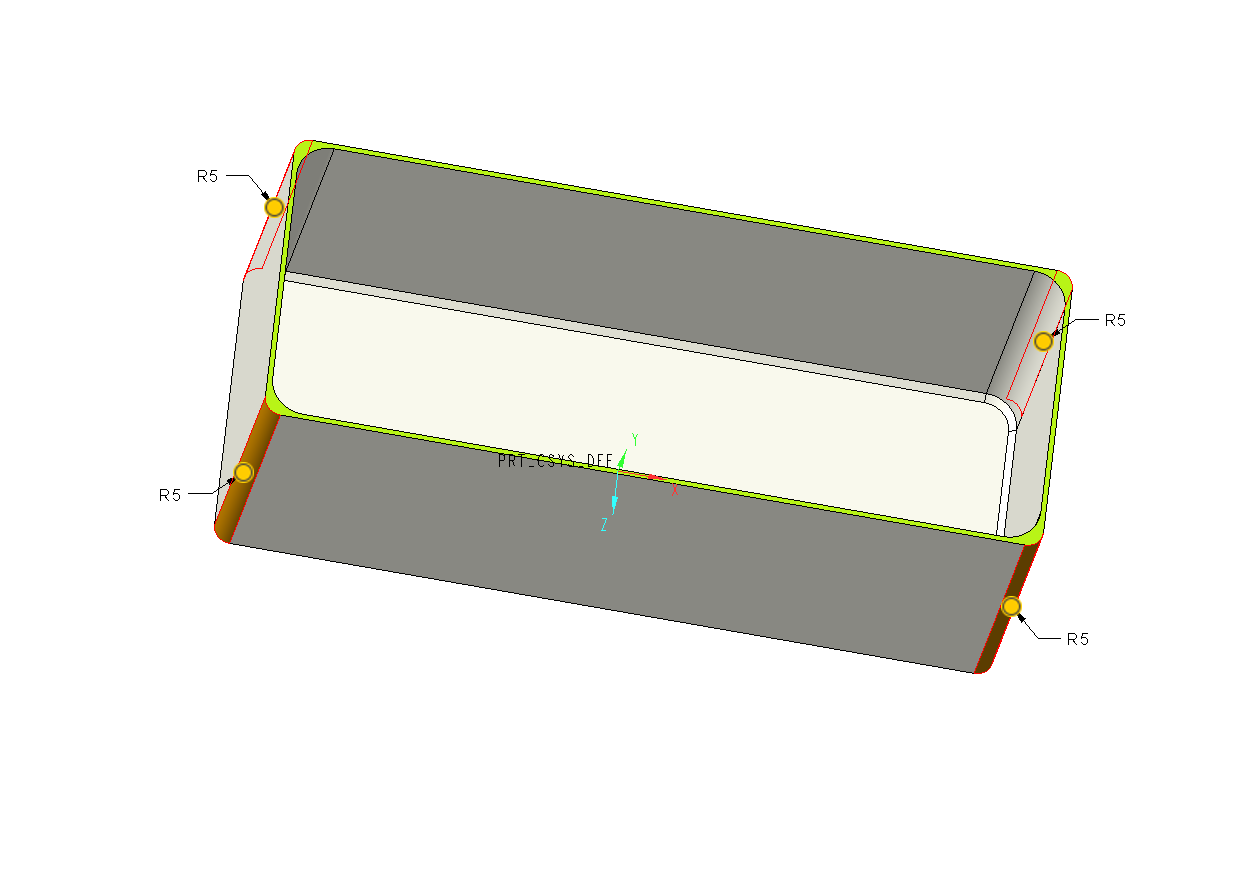

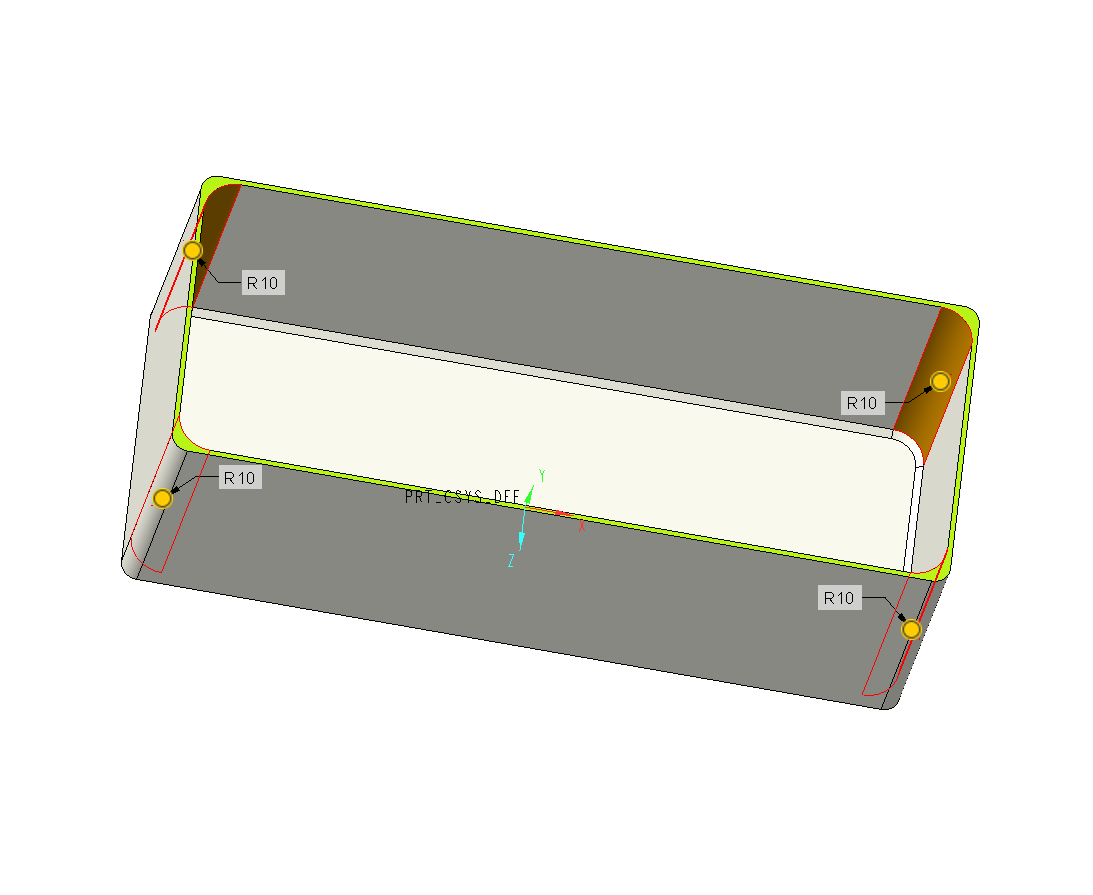

2. 边缘倒圆角，参数如图

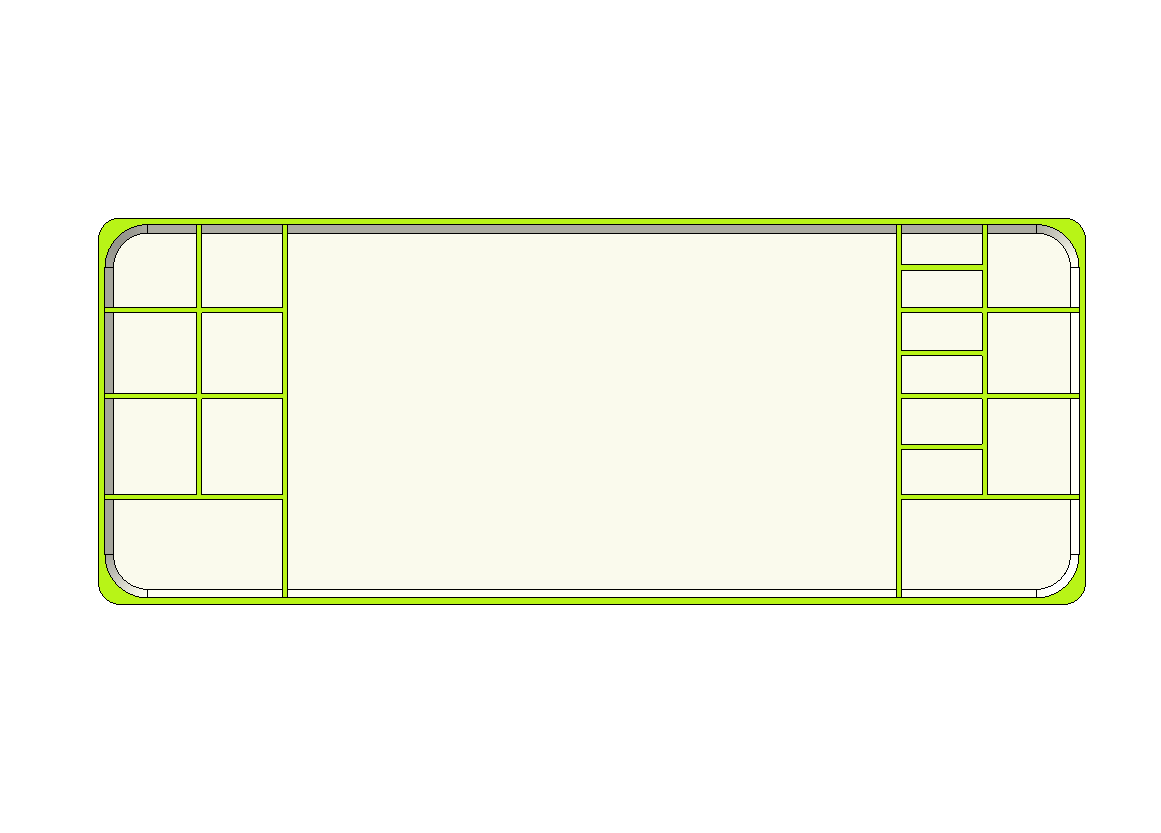

1. 新建一个平面。该平面的高度就是内分格的高度，此处高度为45mm

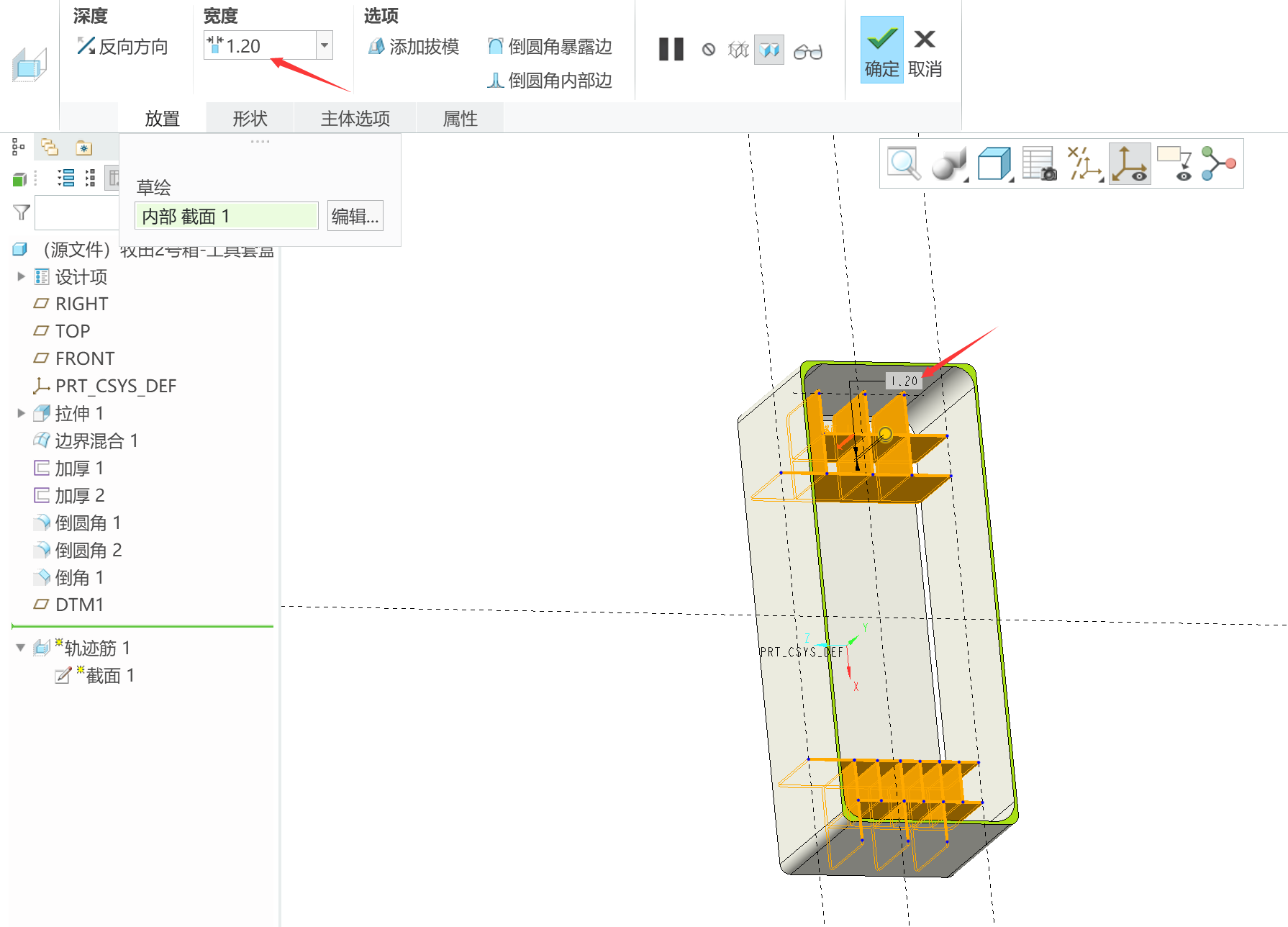

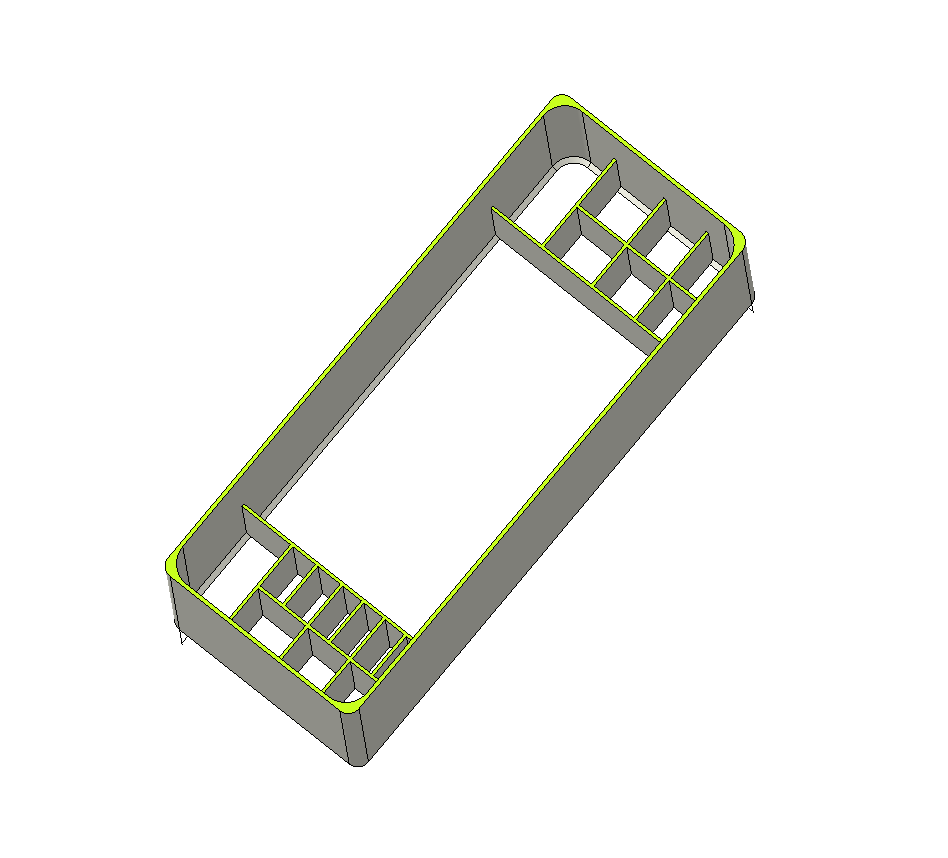

2. 使用加强筋的方式内分格，效率更高
3. 到此，建模环节完成

1. 注意：3D打印文件为.stp格式的文件，直接下载打印即可
2. .prt.2是建模源文件，建模软件是Creo9.0

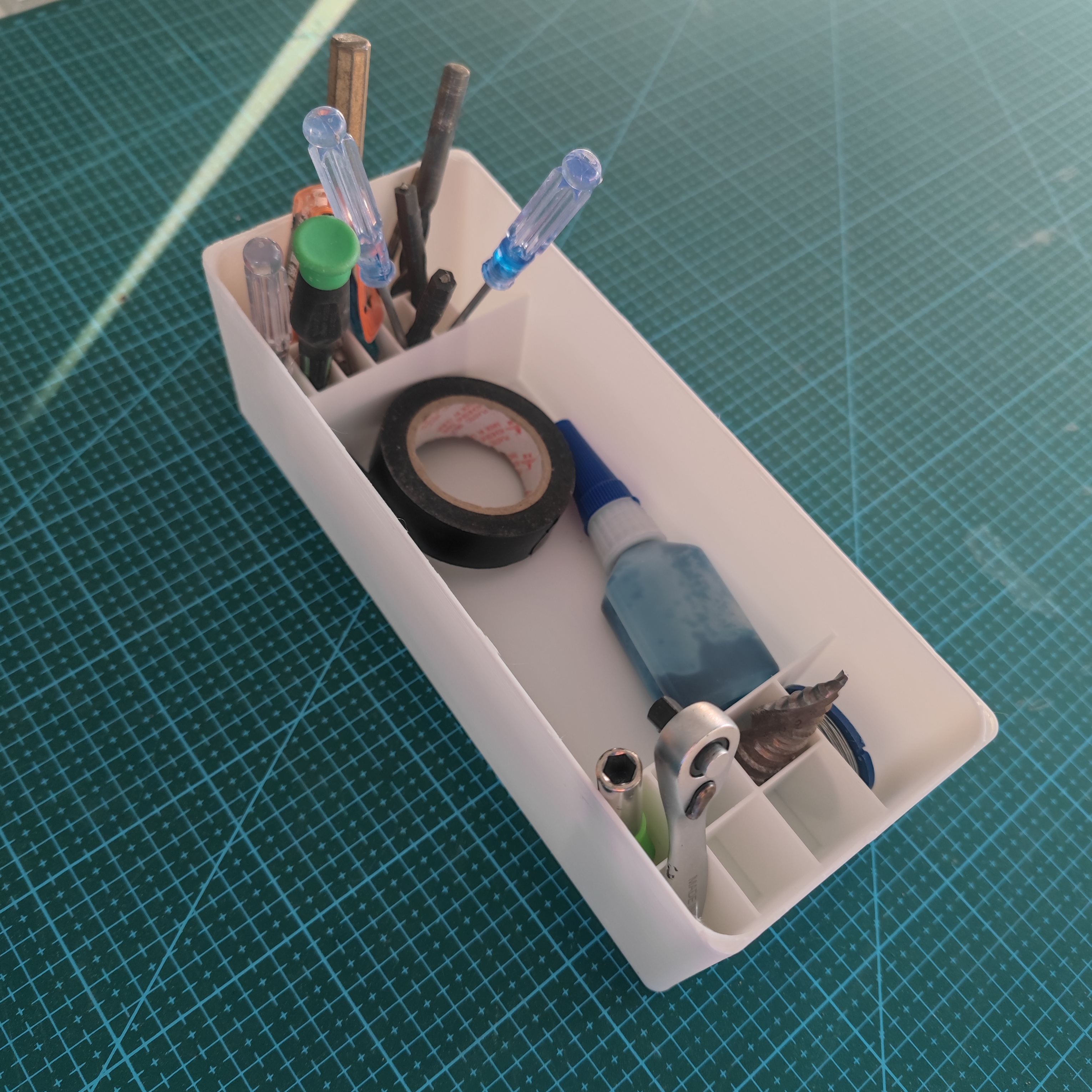

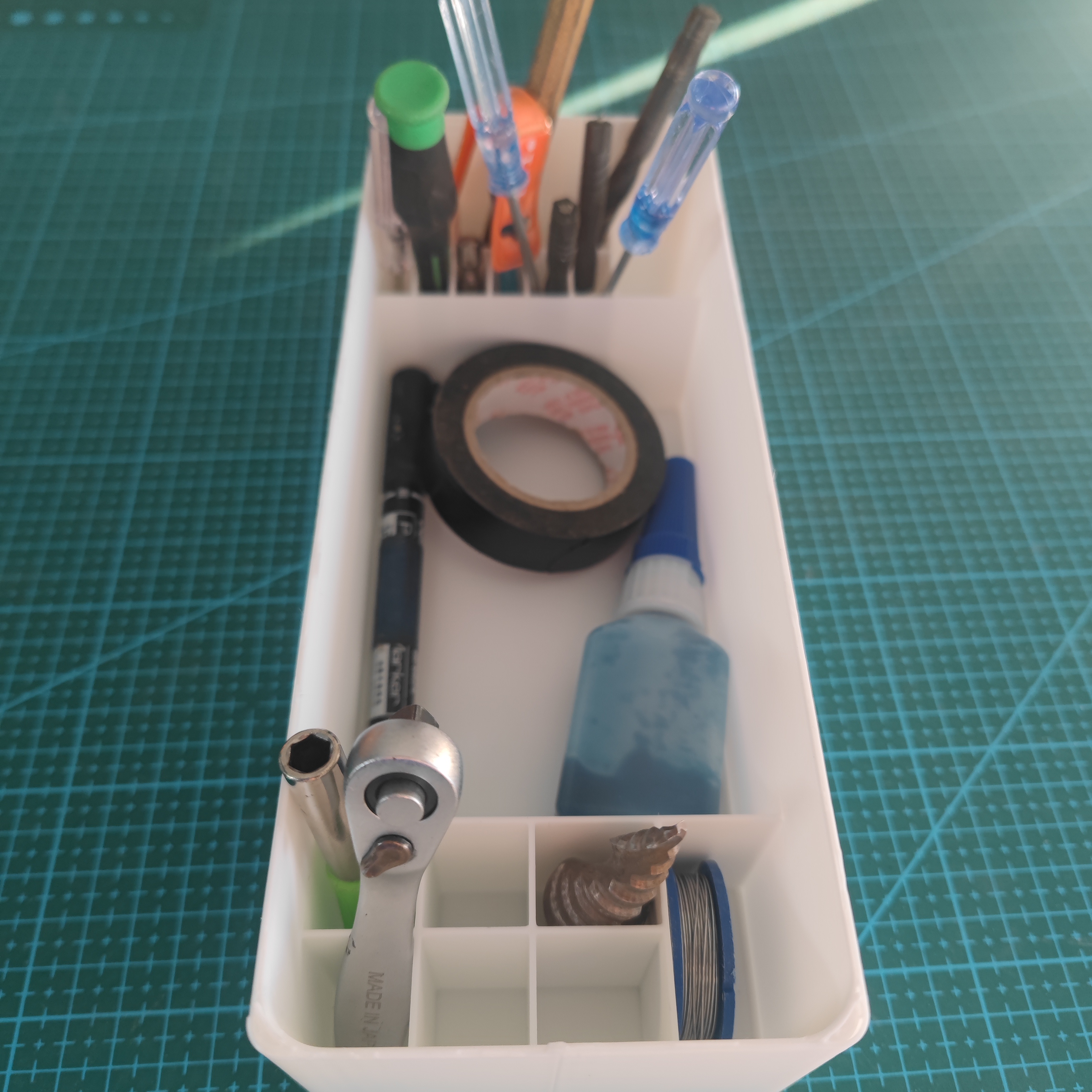

1.能够收纳小型工具，摆放整齐

2.放入工具箱，整洁

文件已经开源，直接下载打印吧，关注我，分享更多实用收纳模型。
