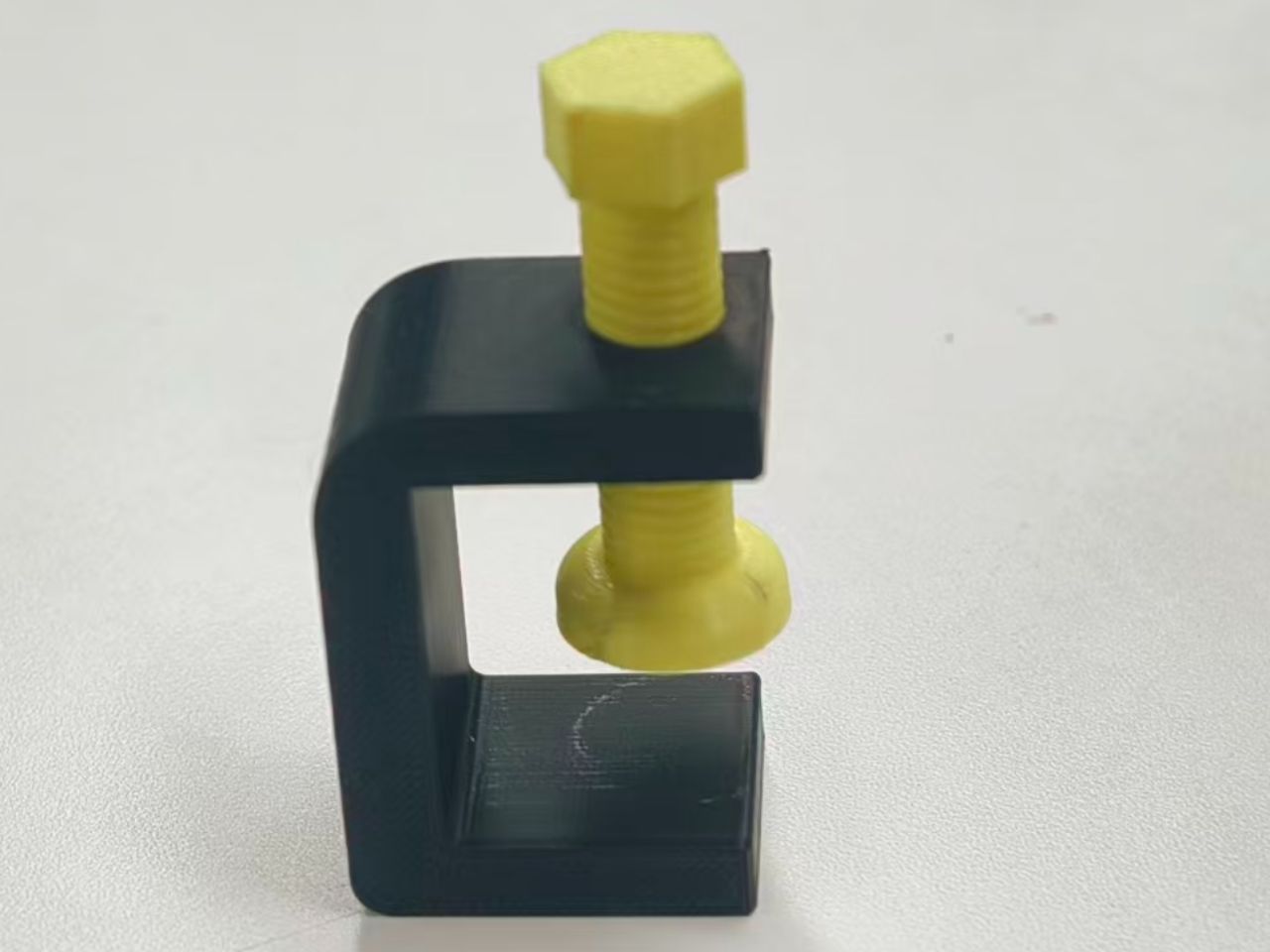

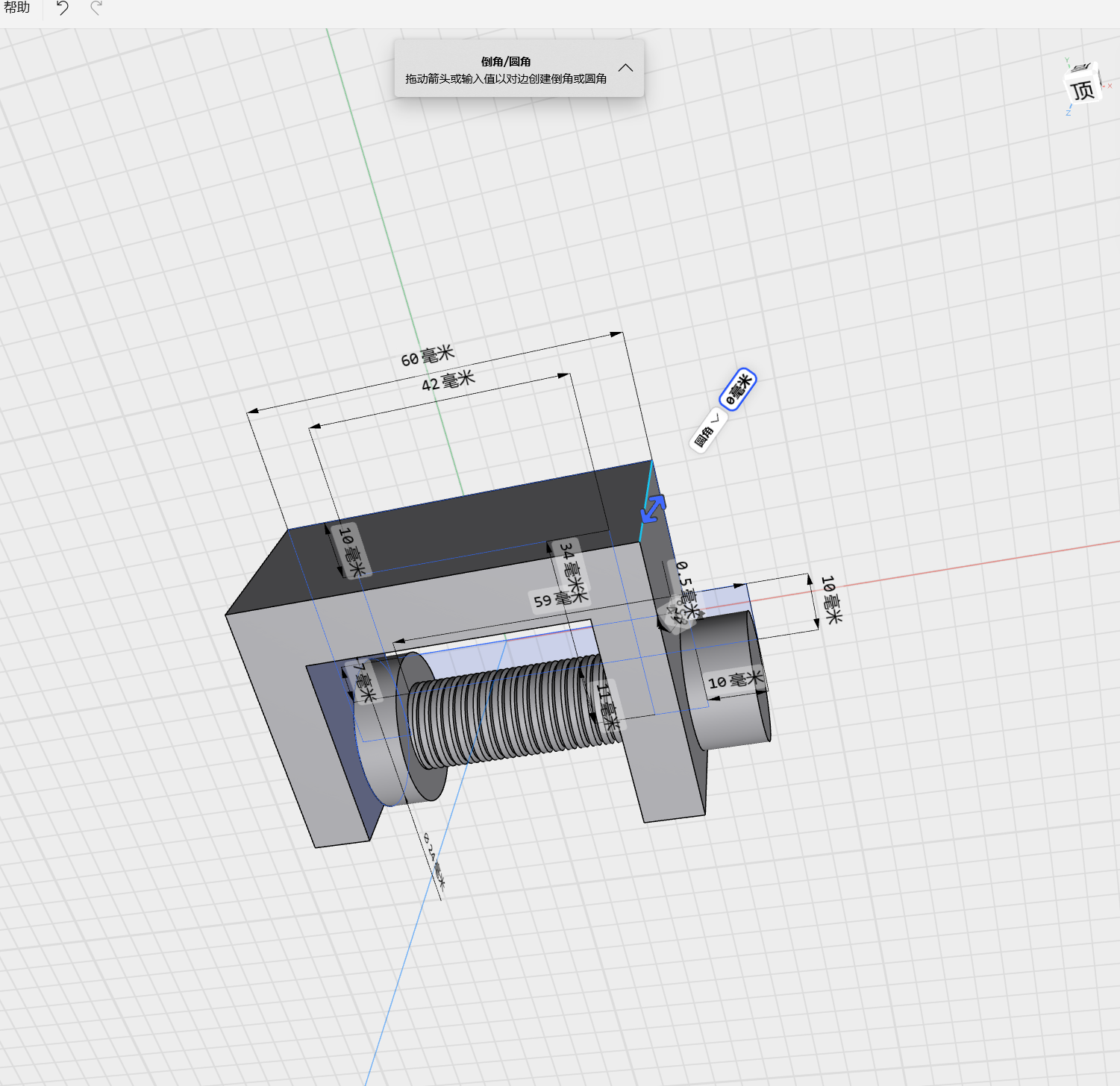

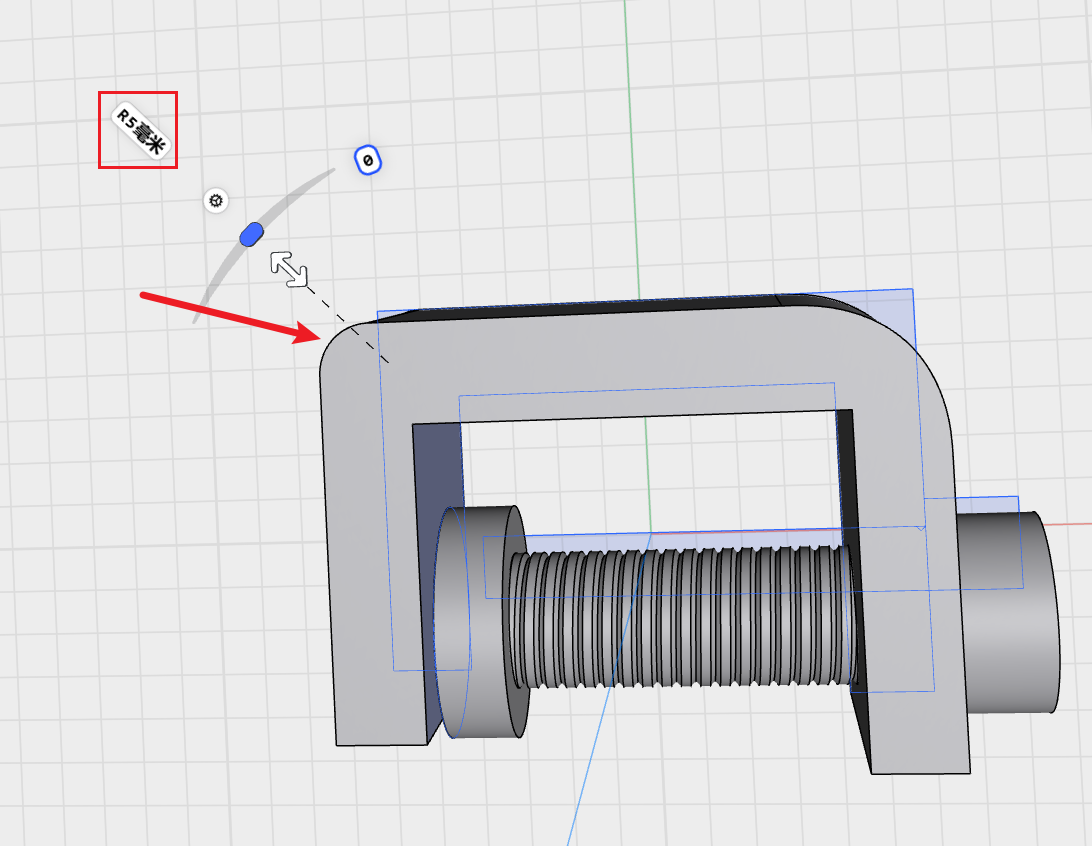

3D打印小型夹具

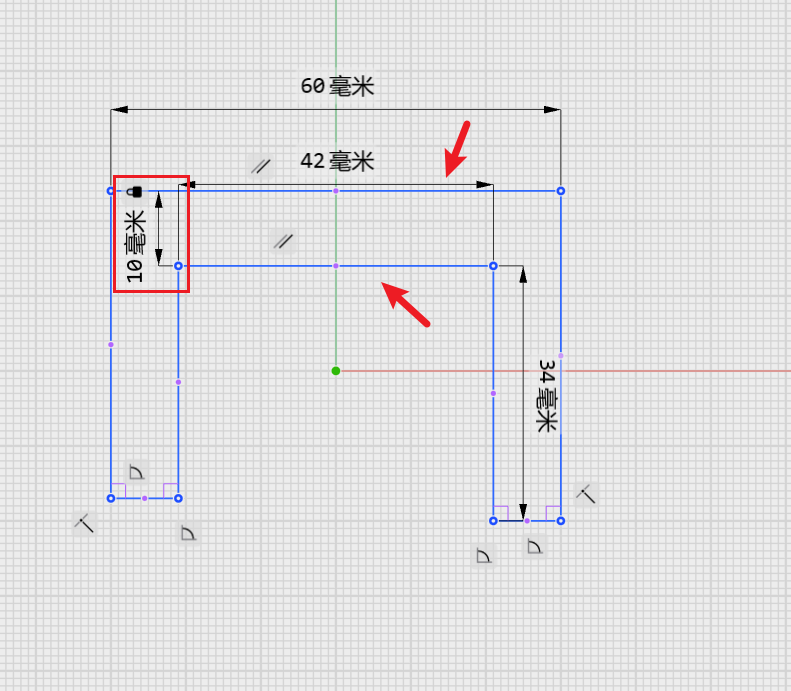

点击“绘制草图”进入绘制模式。在长方形工具的三个选项中，选择“中心”选项。

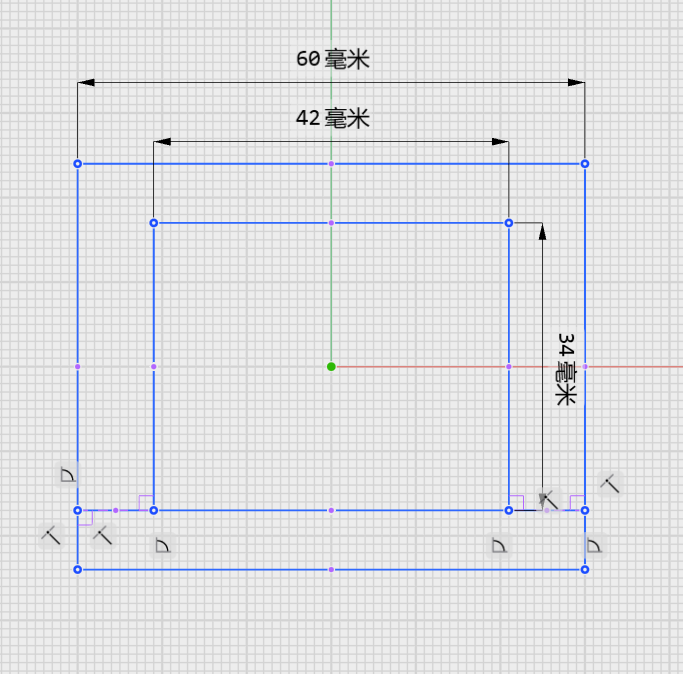

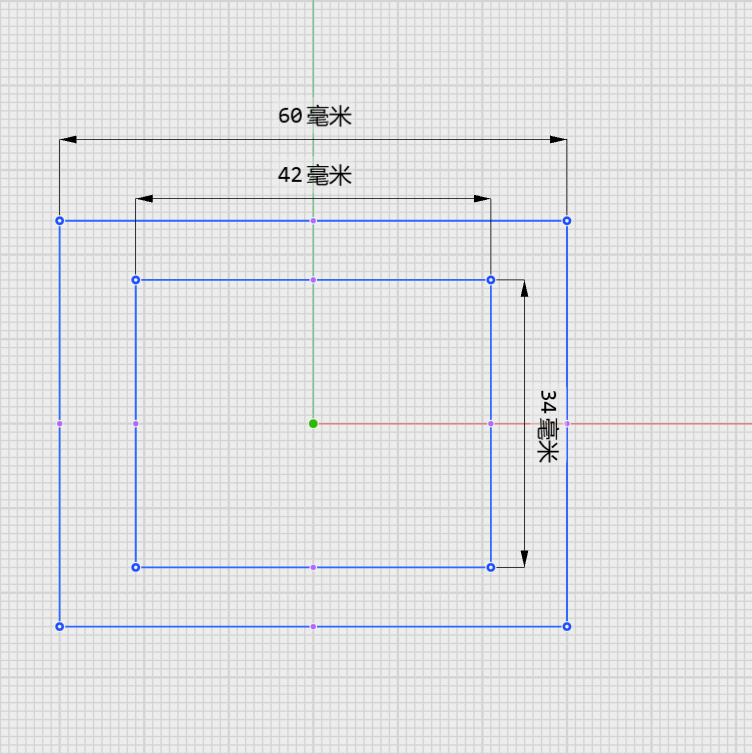

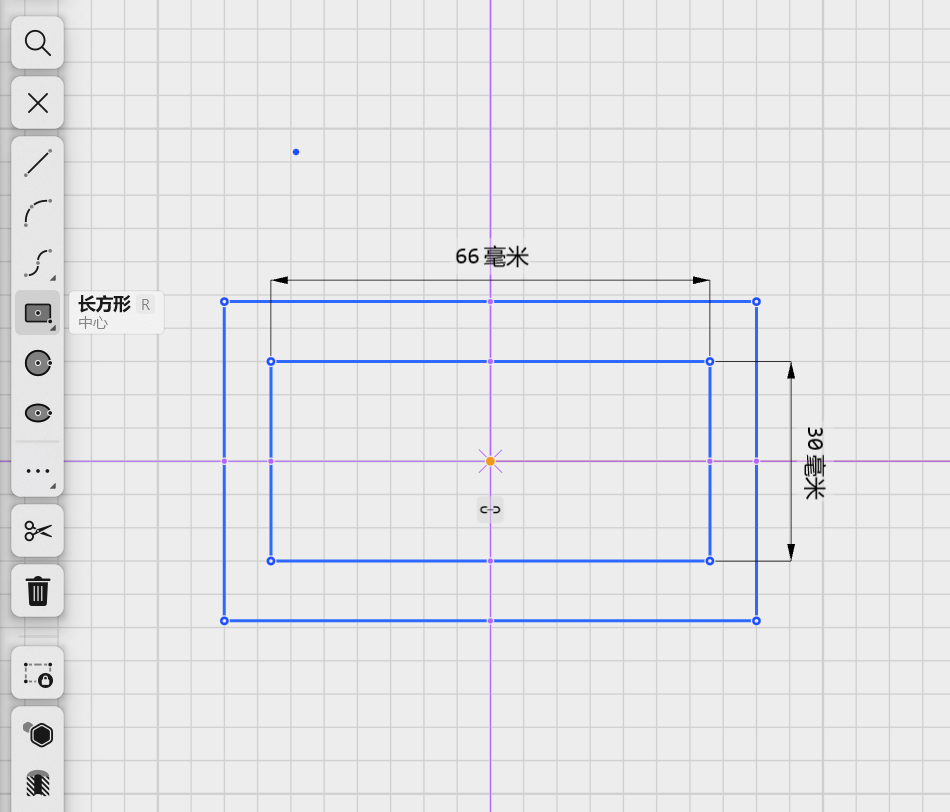

首先绘制一个大矩形（仅指定长度为60 mm，宽度暂不设定），再绘制一个小矩形，其长度为42 mm、宽度为34 mm。

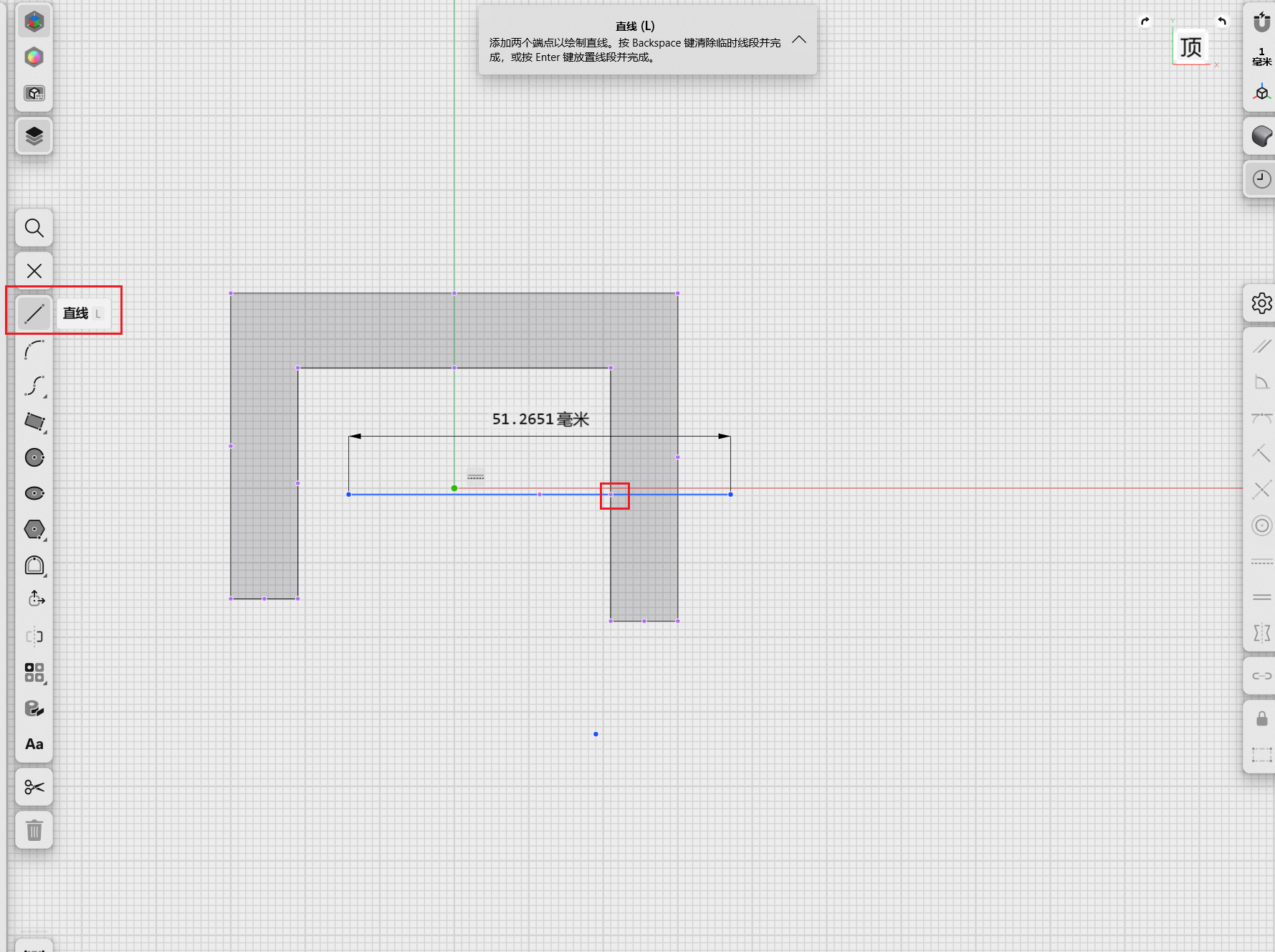

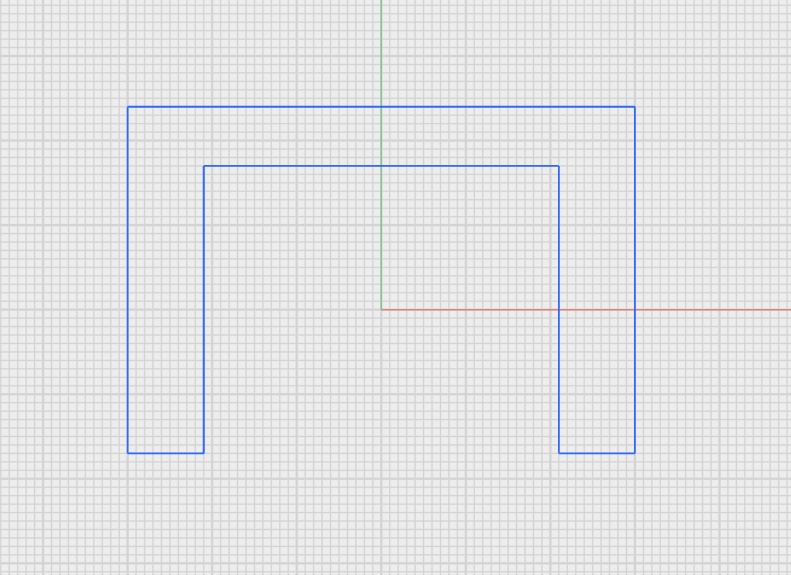

接着，使用直线工具将小矩形的底边与大矩形的相应侧边连接，形成一个封闭区域，以便后续进行一体拉伸。

完成后，使用裁剪工具删除多余的线条。

最后，对两个矩形的上边线进行尺寸标注：先选中其中一条上边线，按住 Shift 键再选中另一条上边线，即可标注出两线之间的距离。

拖动草图漏出向上的箭头进行拉伸，拉伸参数设置为30mm。

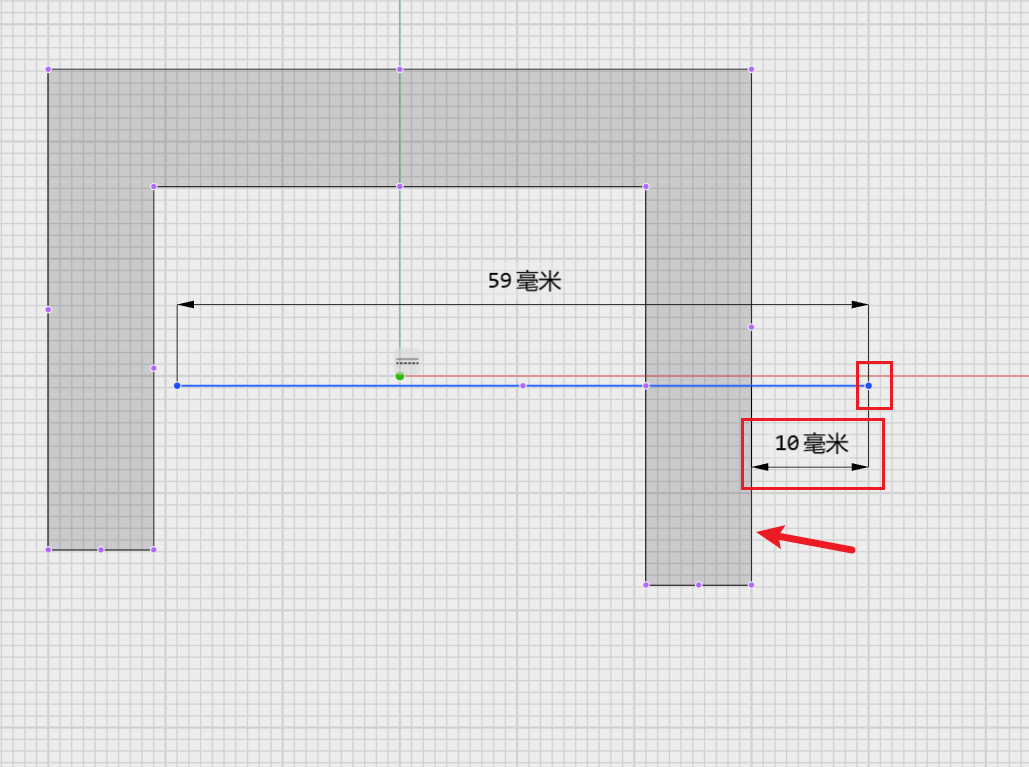

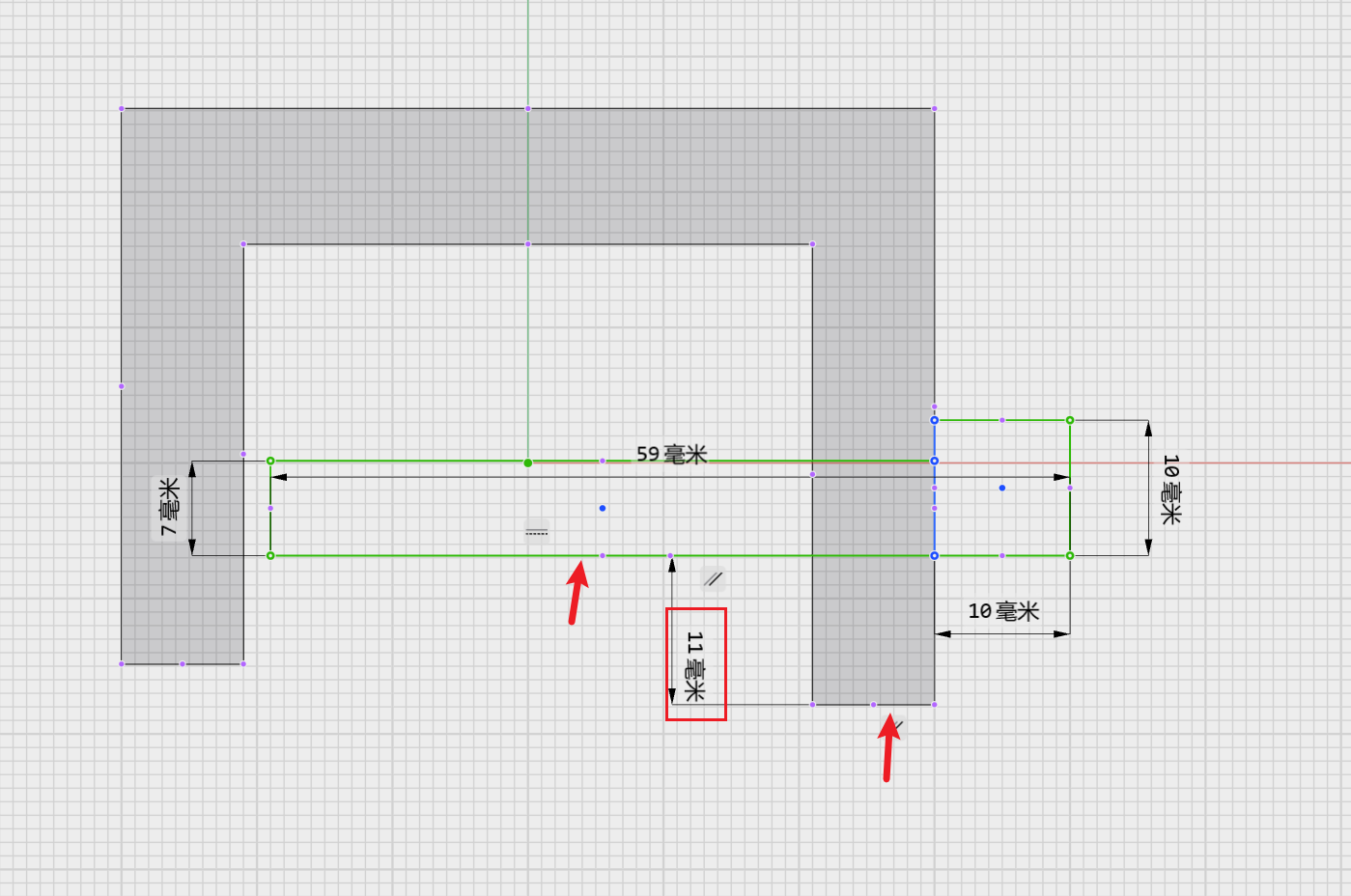

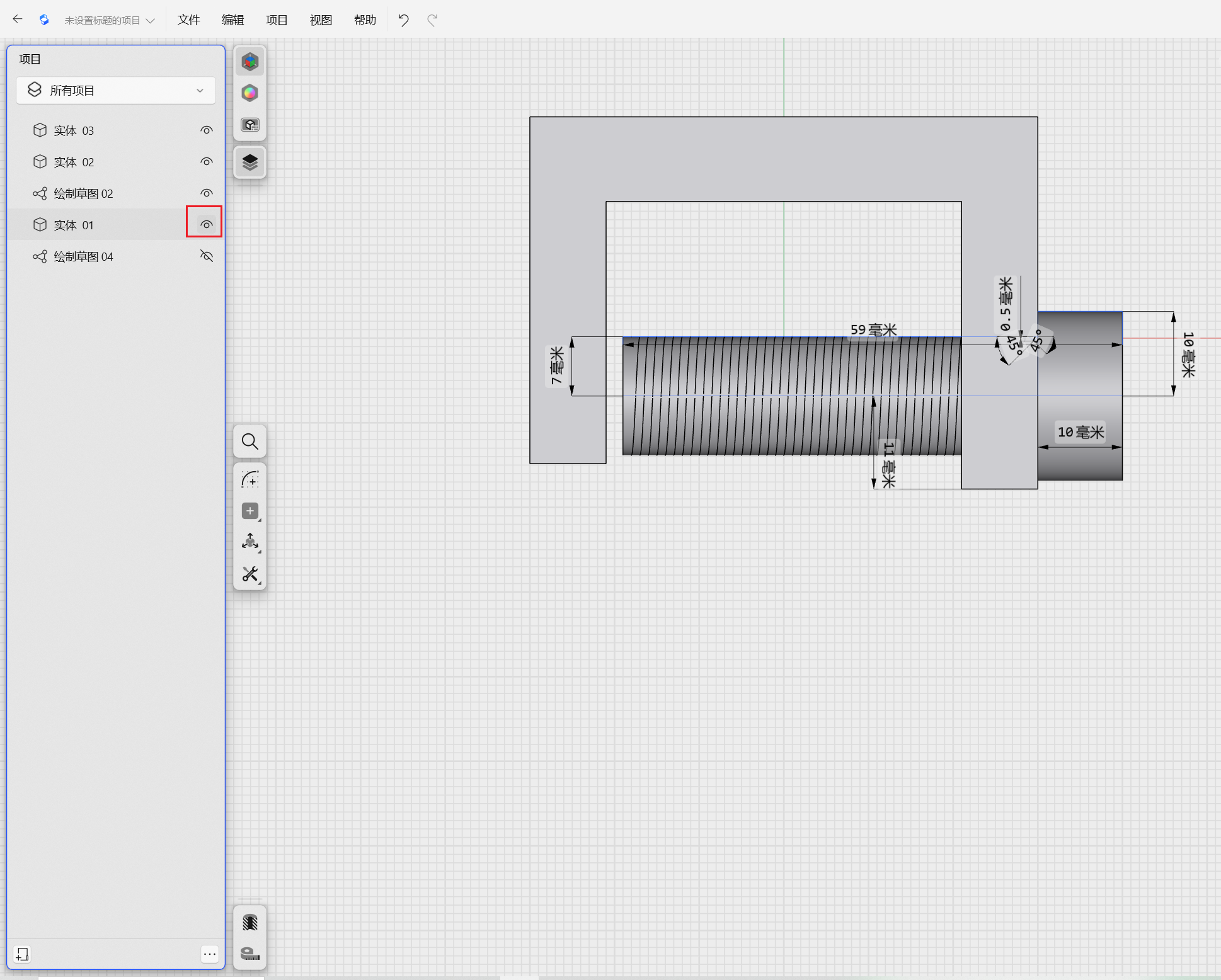

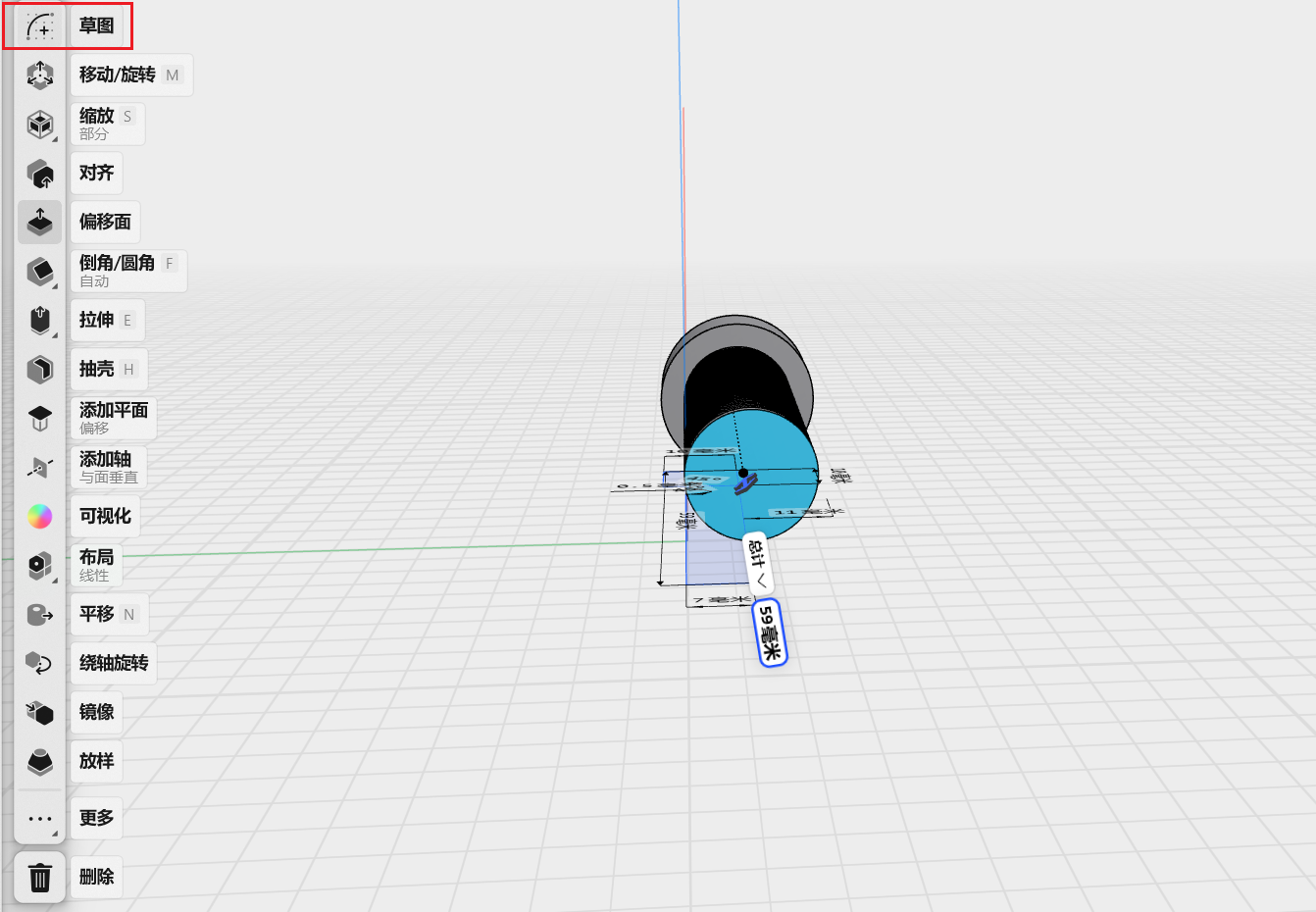

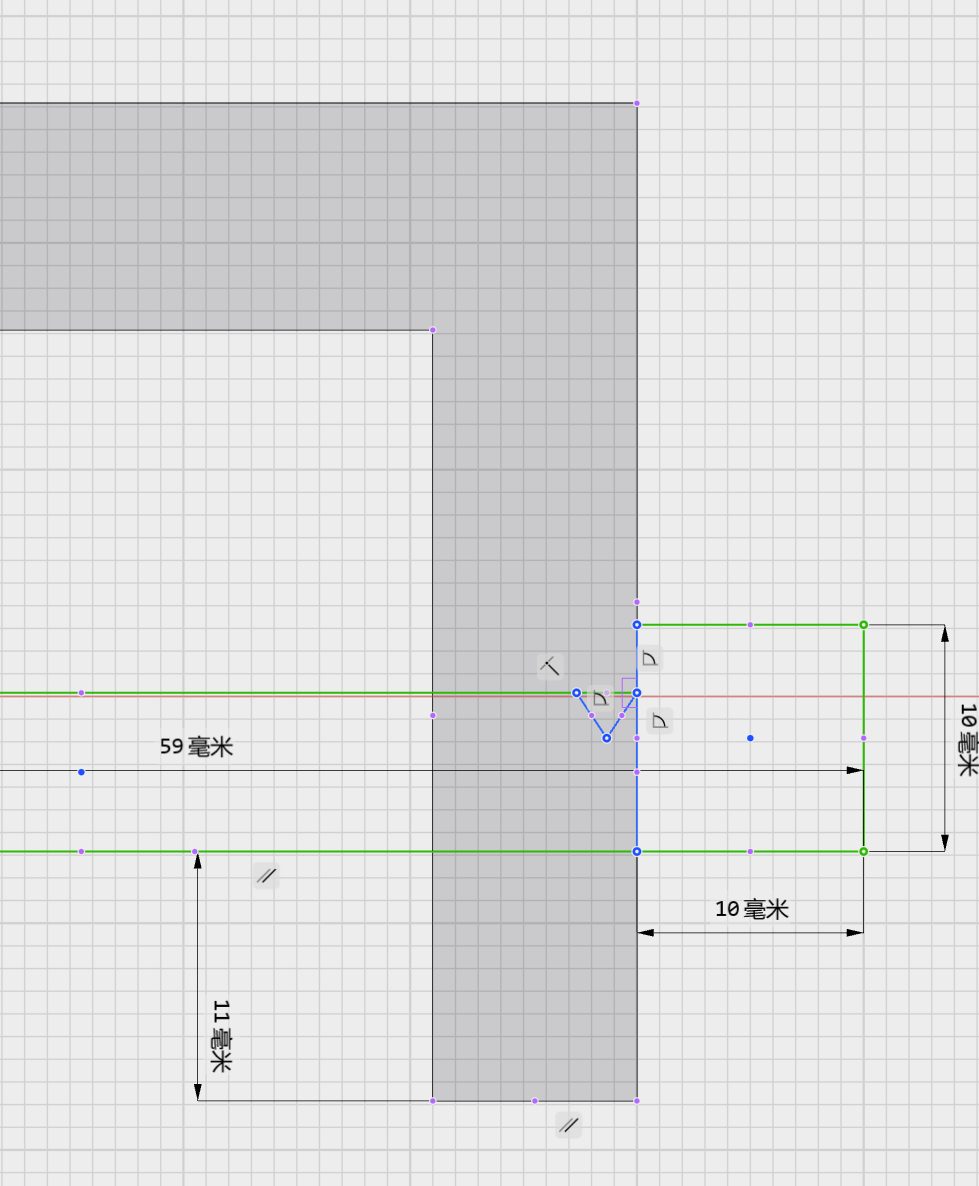

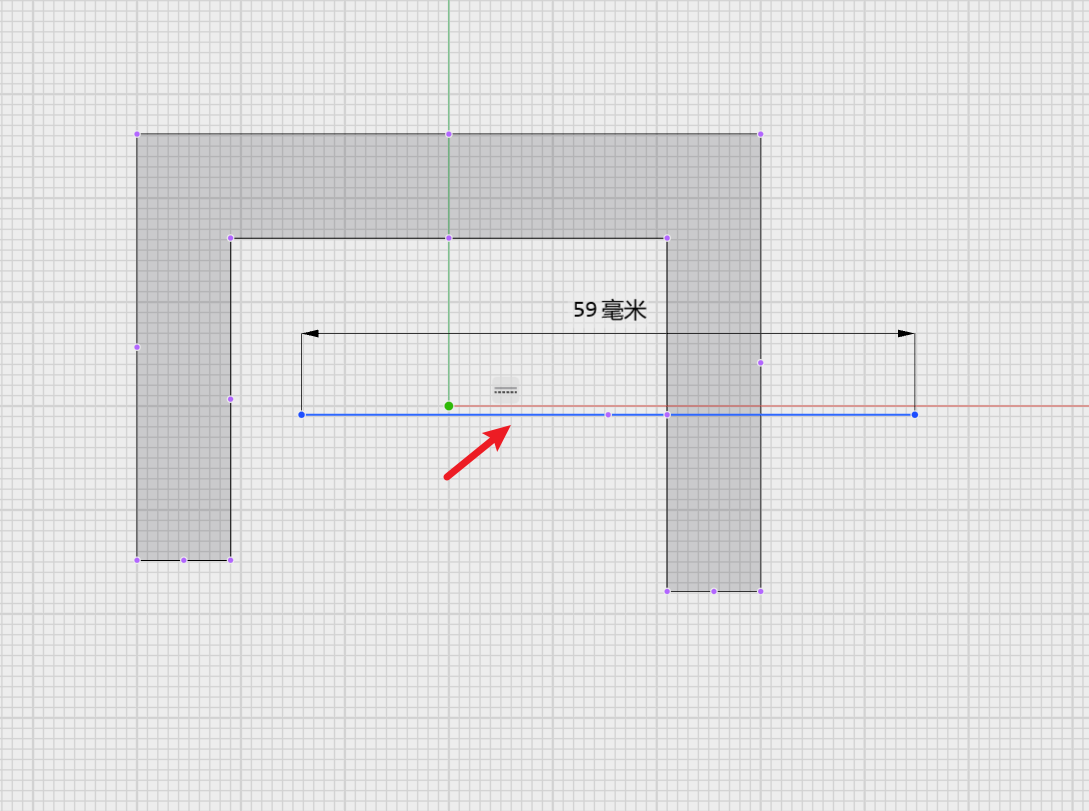

1. 在主体的右侧中间部分绘制一条长度为59毫米（mm）的直线，确保这条直线右端点距离主体边缘保持10毫米（mm）的距离。

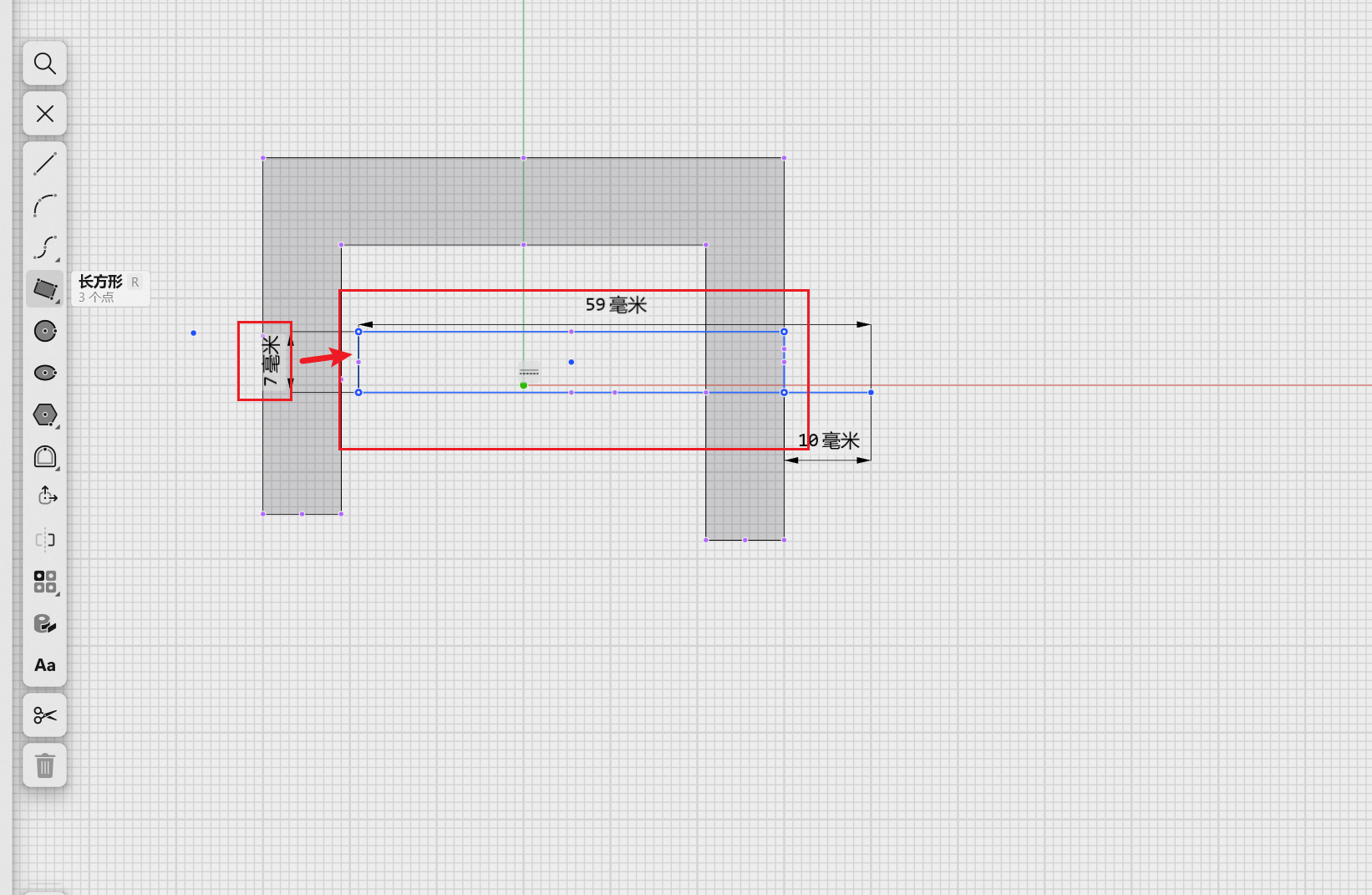

2. 在上述直线之上，紧邻其上边缘的位置绘制一个宽度为7毫米（mm）的矩形。
3. 在剩余的直线部分，即在第一个矩形的右侧，绘制一个尺寸为10毫米 x 10毫米（mm x mm）的正方形。
4. 确保所绘制的直线距离底部的距离是11毫米（mm）。

注意：标注两点之间的距离时，使用如下方法：左键选中一条线，按住Shift键并用左键点击另一点即可完成两点间距离的标注。

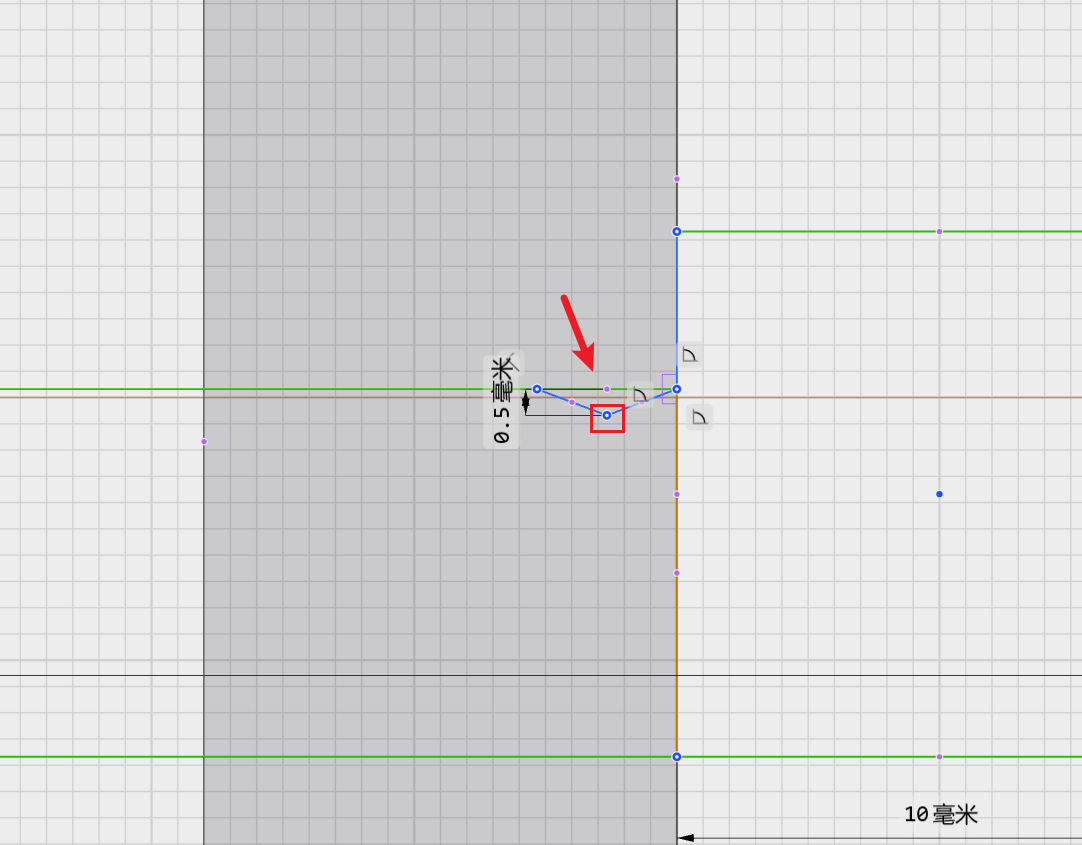

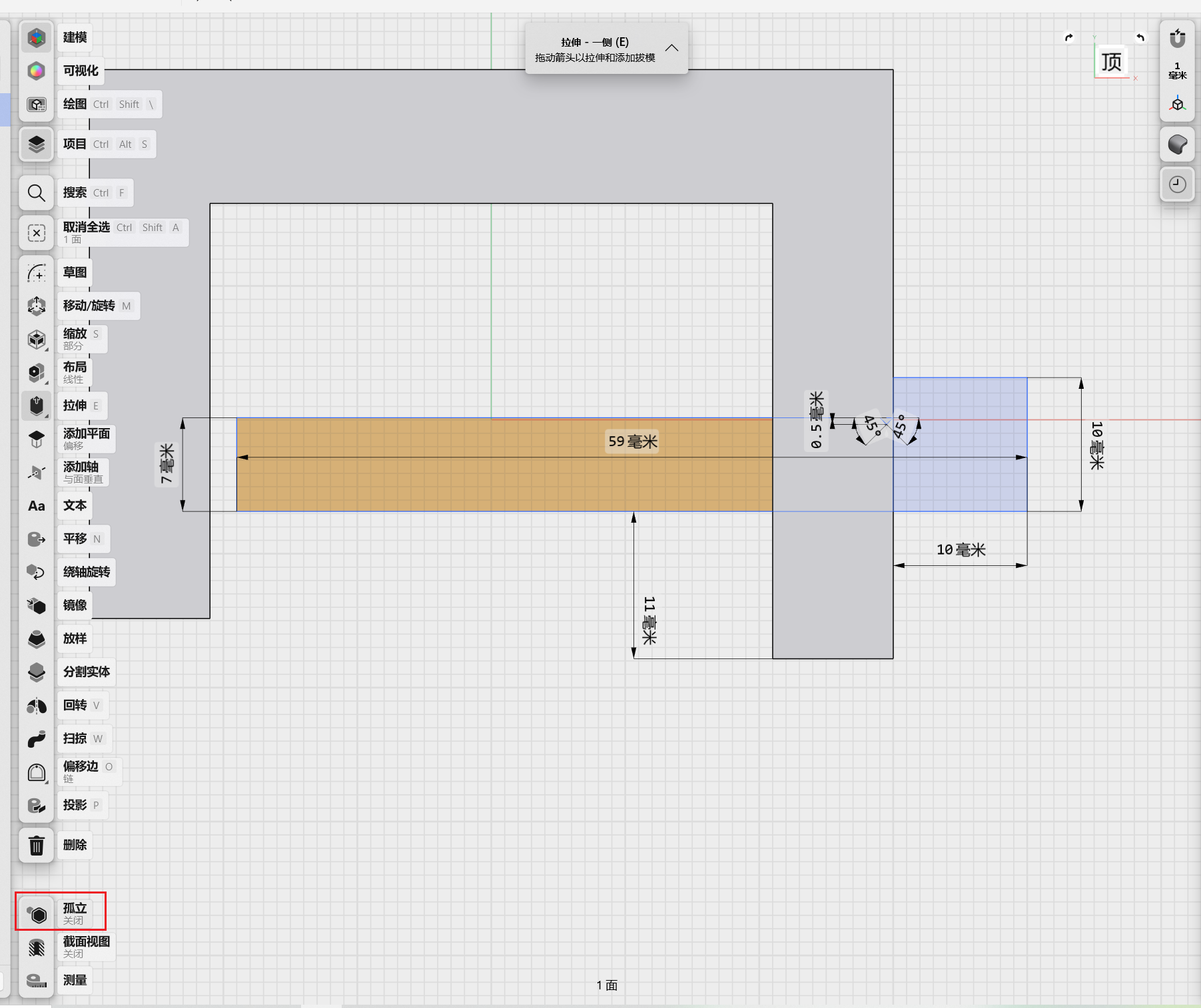

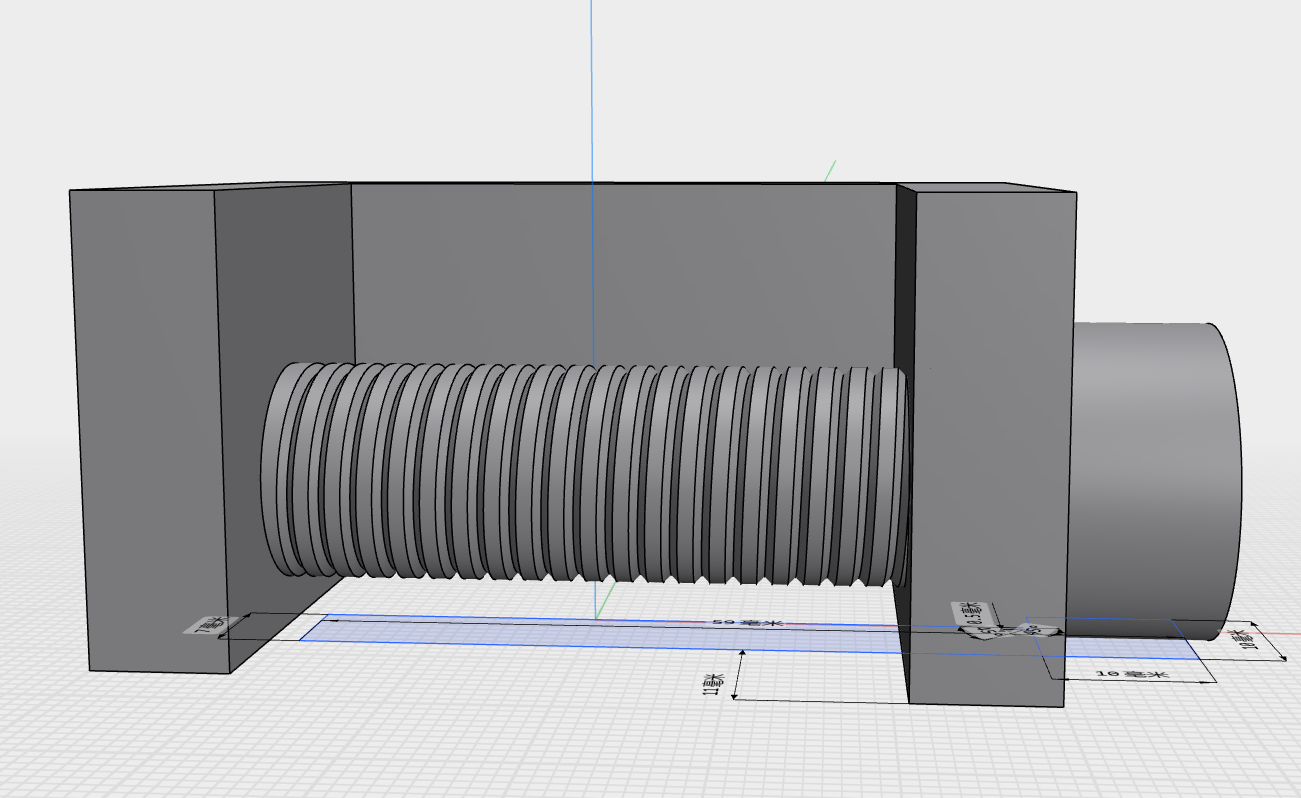

按照图中的位置画一个三角形，三角形的顶点到底部的距离为0.5mm，两条线和底线的夹角角度为45度。

选中刚刚的矩形部分，在左下角找到孤立。只展示矩形部分，主体部分被隐藏。

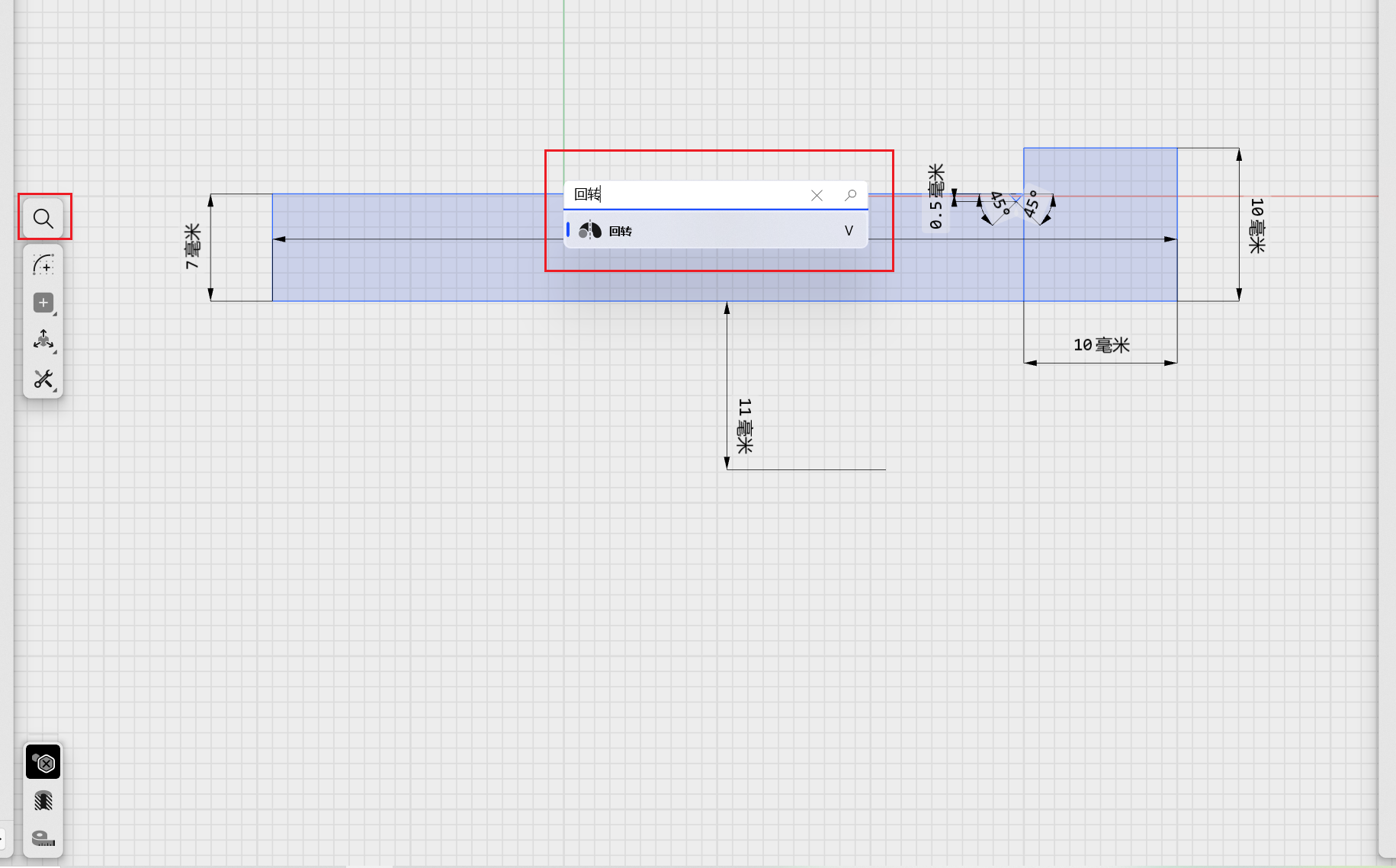

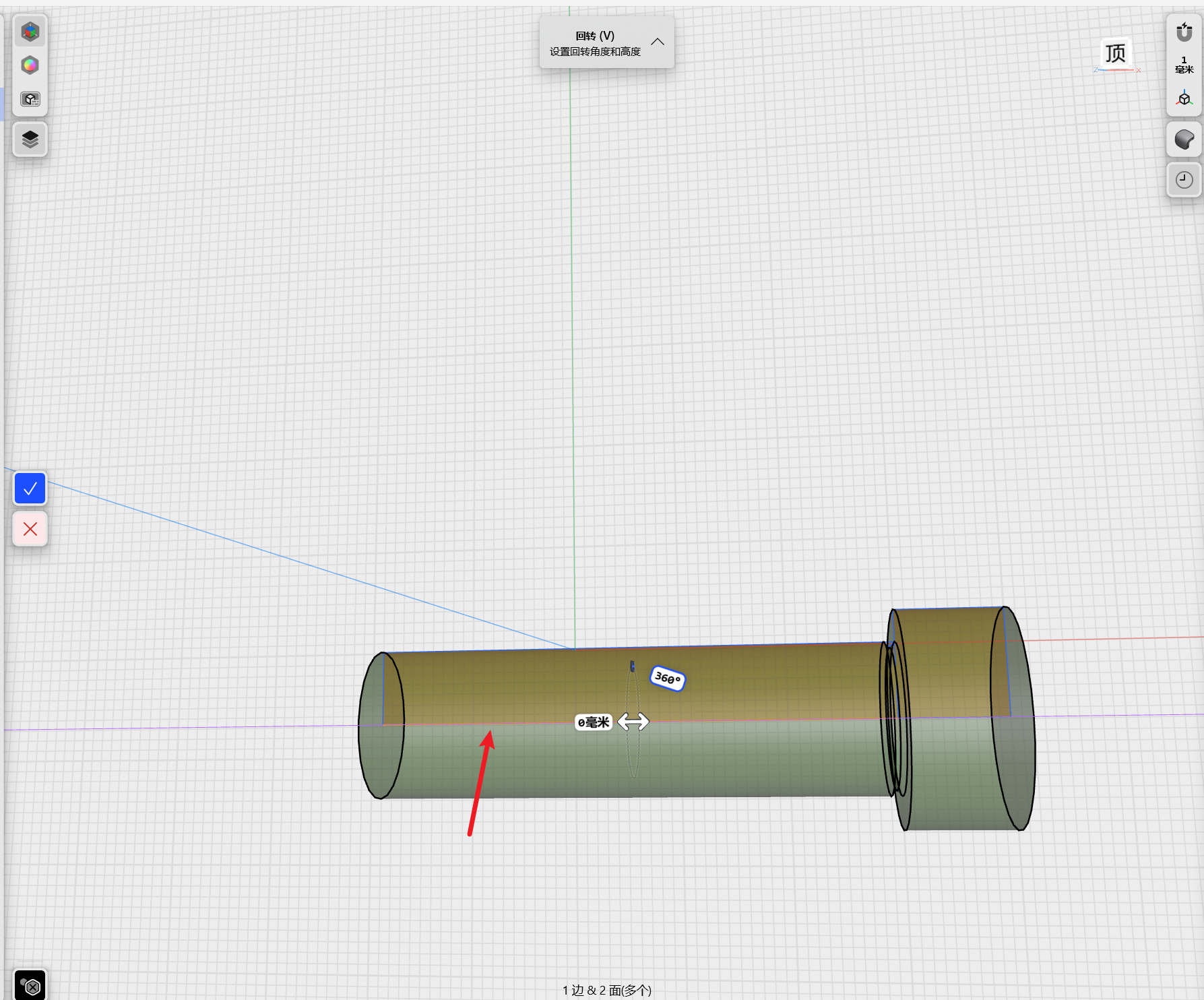

点击左侧的搜索按钮，搜索“回转功能”。在结果中选择该功能后，依次选中两个矩形作为旋转截面，再选中指定的轴线，以其为旋转轴执行回转操作。

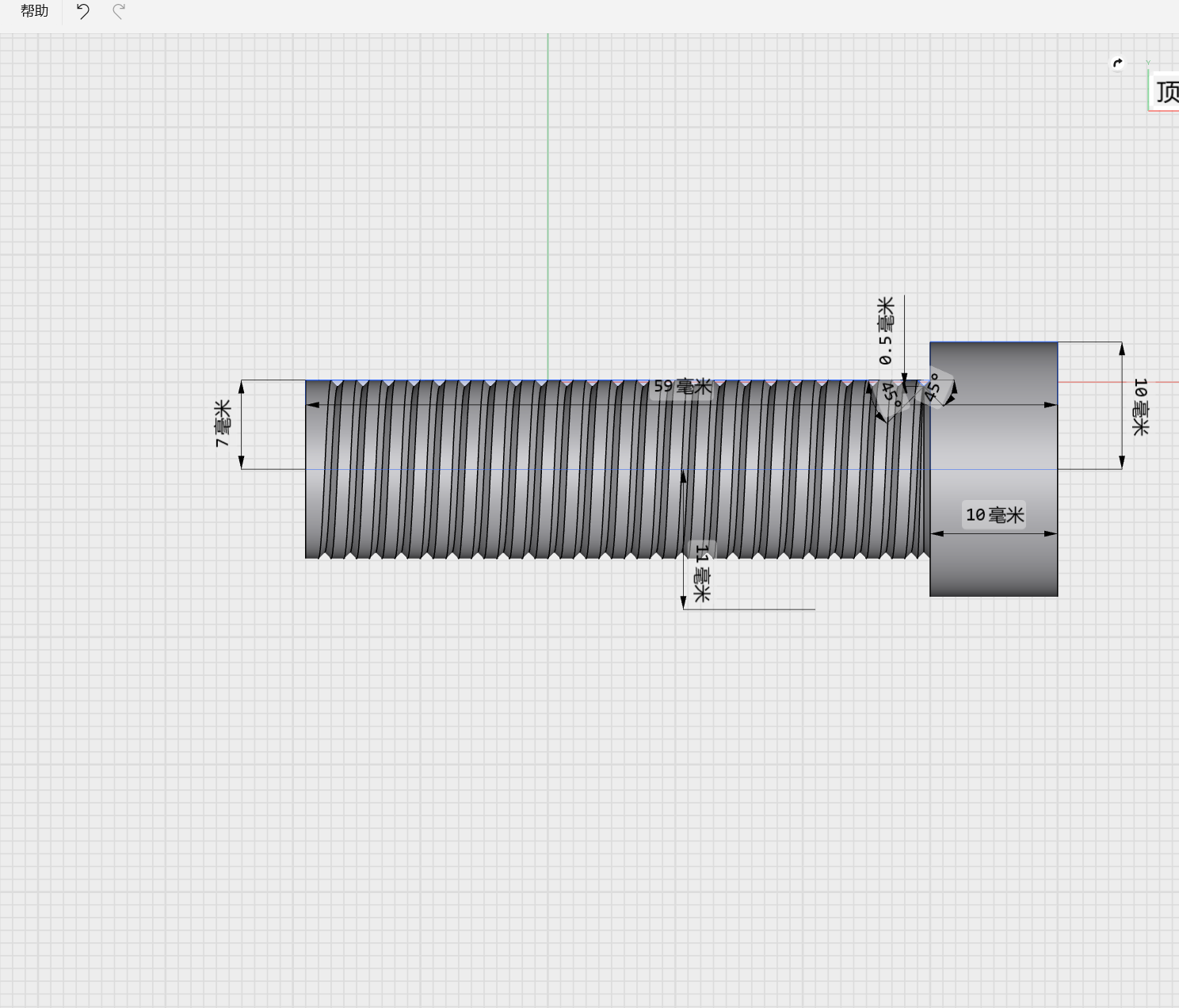

继续使用回转功能，选中小三角部分，将参数设置为 -48，旋转角度设为 8640°。

完成后，隐藏“实体1”。

接着，按下快捷键 Ctrl+B 启用求差（布尔减）功能：

1. 选择螺纹作为目标体（左侧显示为 “–”），
2. 选择圆柱体作为工具体（右侧显示为 “+”）。

确认无误后，点击“确定”完成操作。

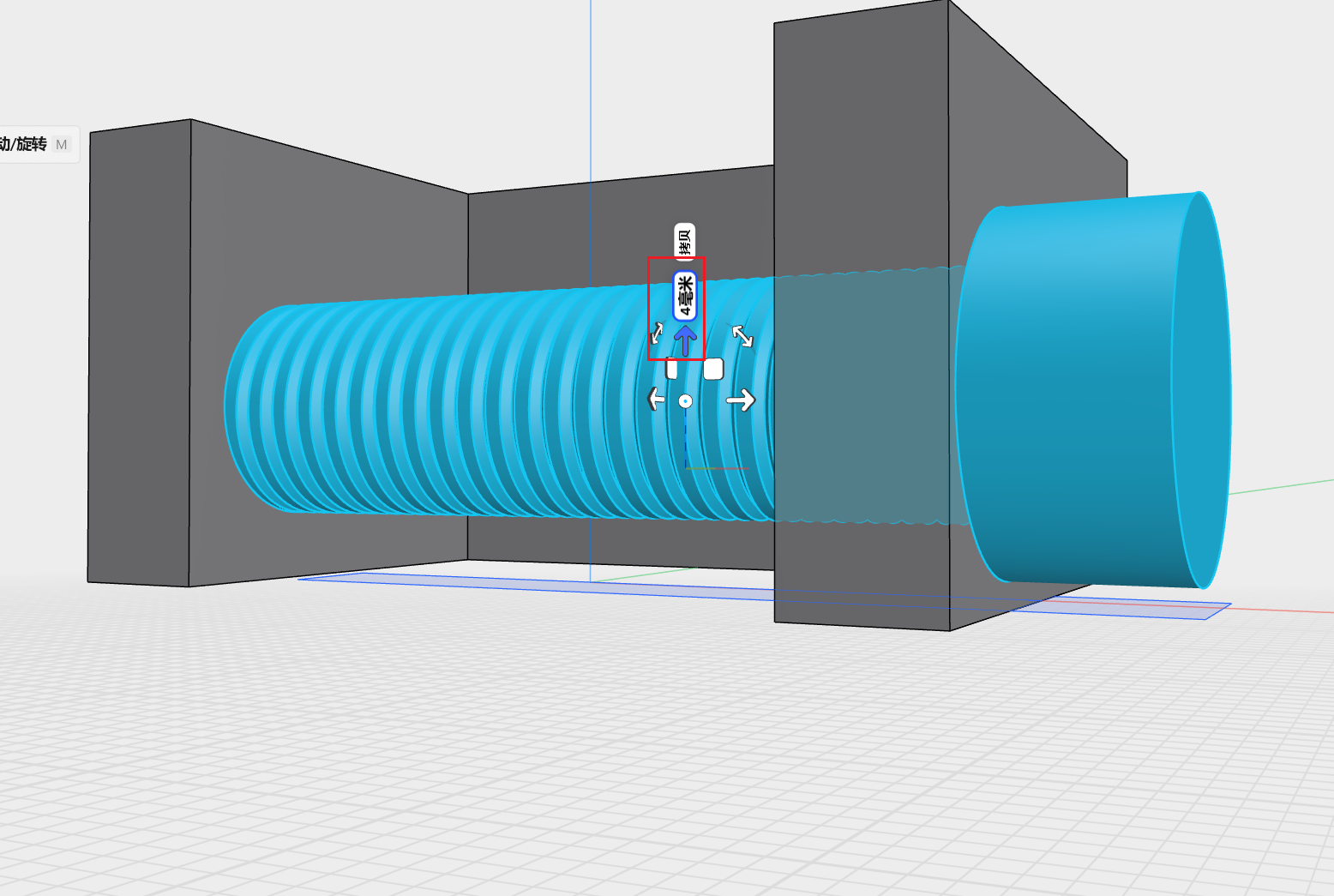

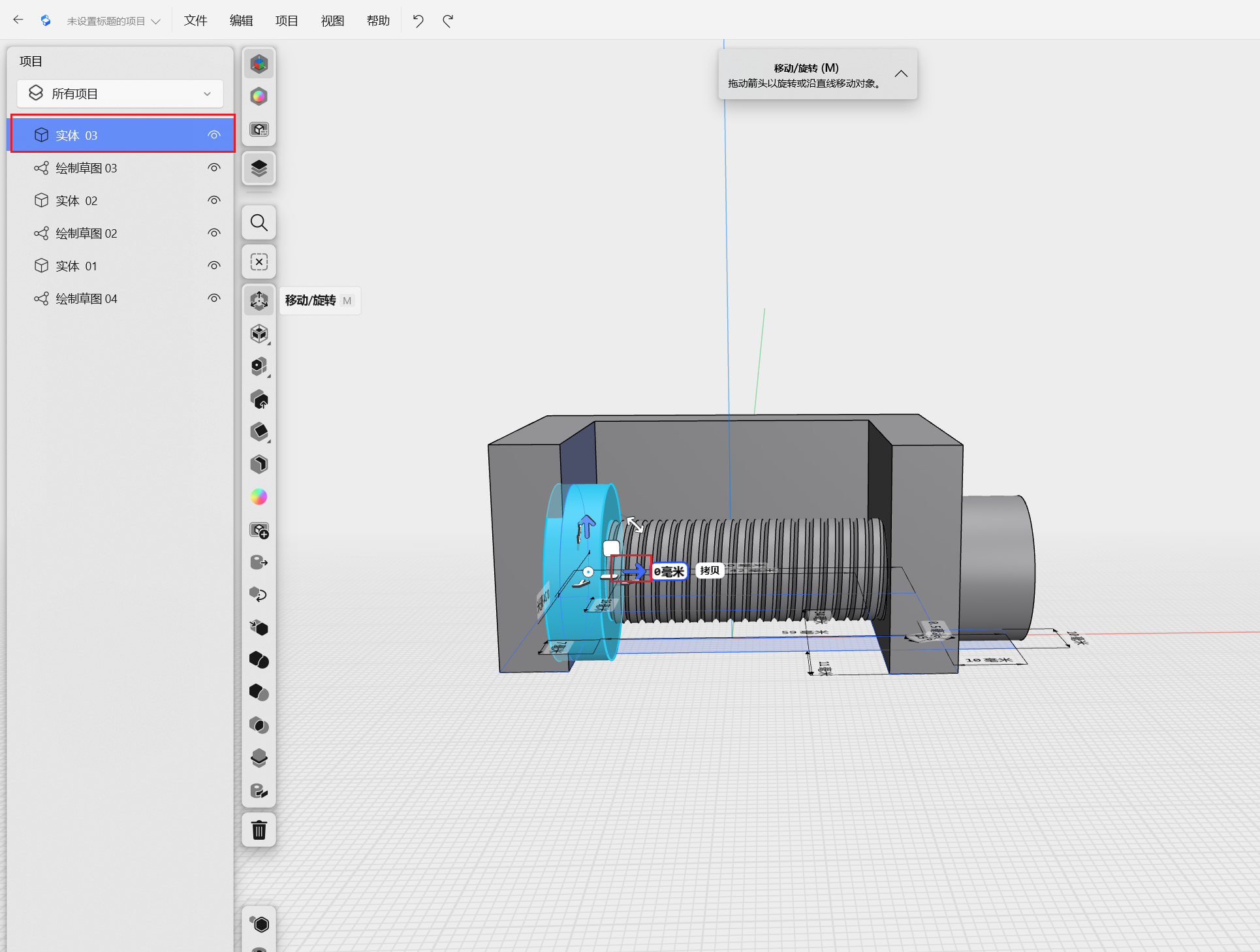

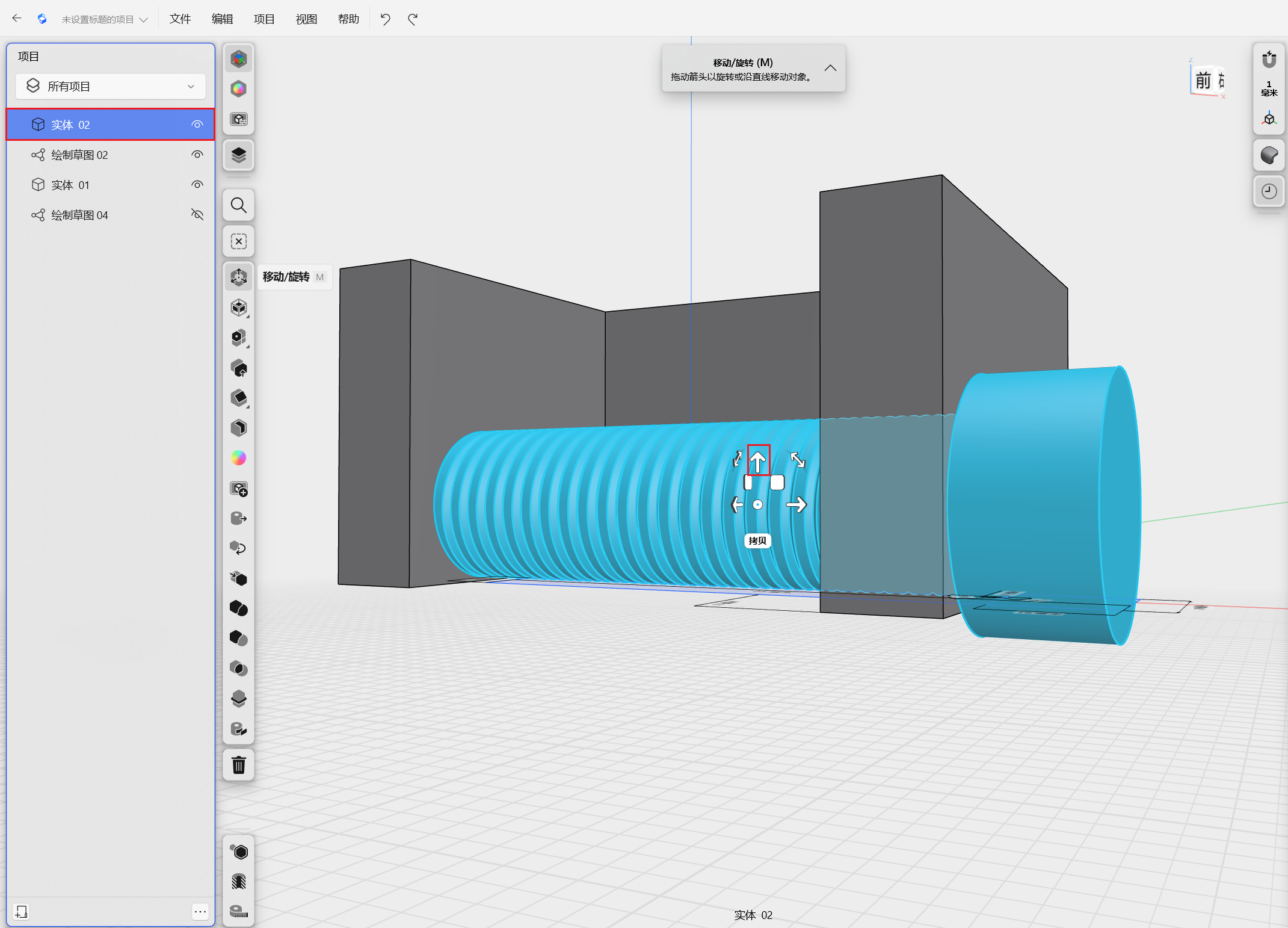

选中刚刚生成的实体，将其向上移动 4 mm。

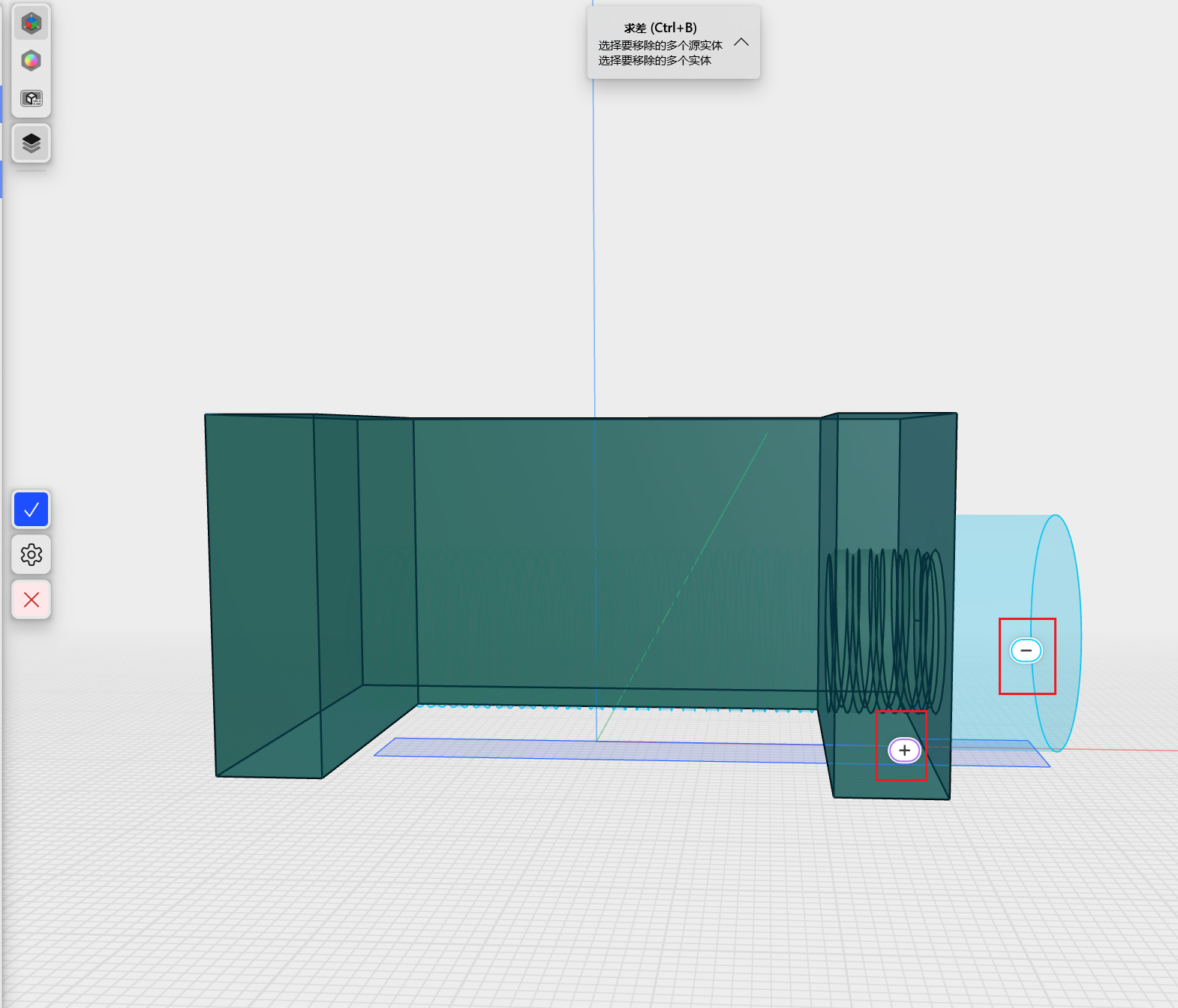

接着，再次使用求差功能：将主体设为“+”（保留体），螺栓设为“–”（切除体）。

点击左侧的设置按钮，在选项中勾选“保留已移除的实体”，然后点击“确定”完成操作。

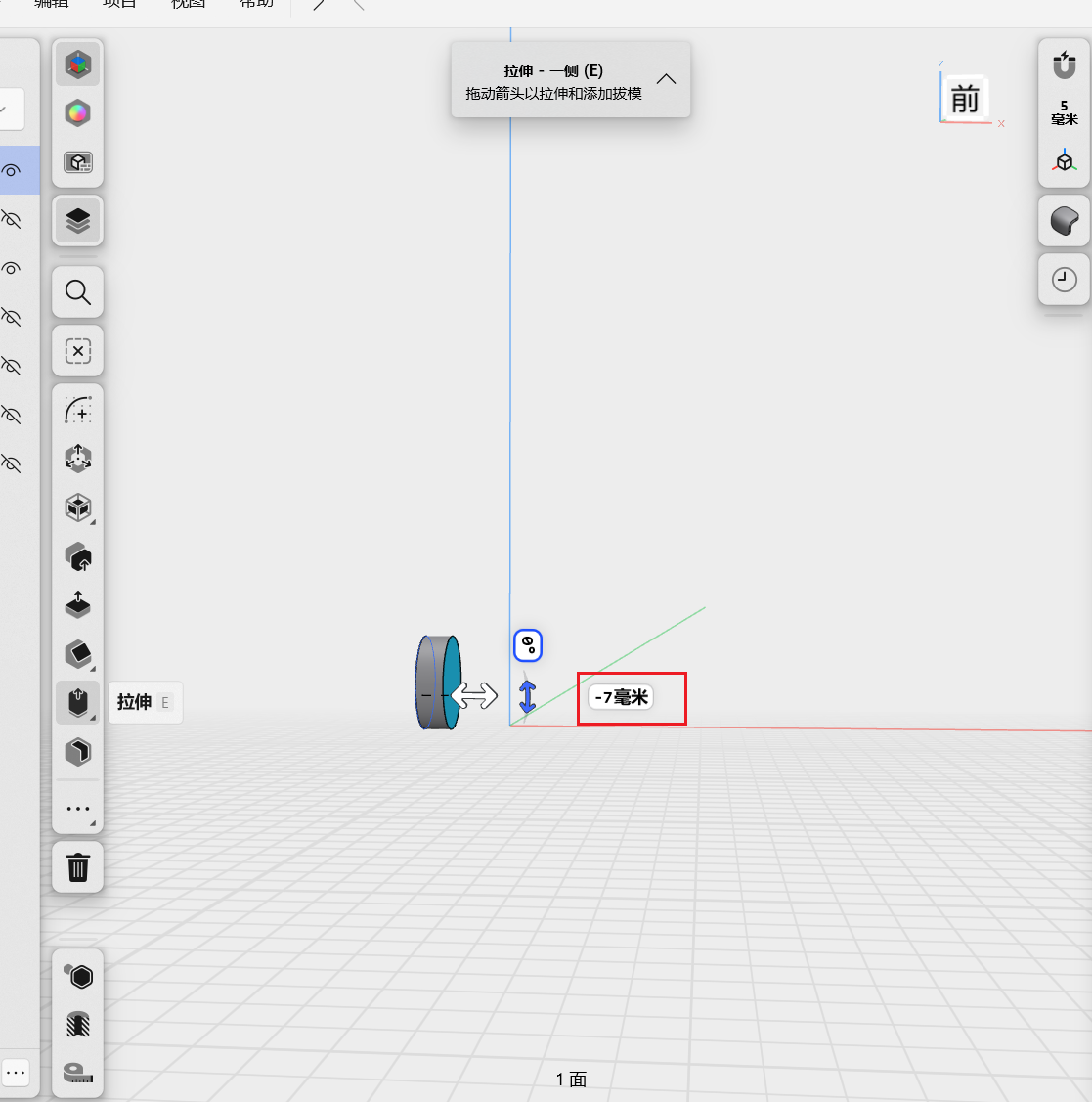

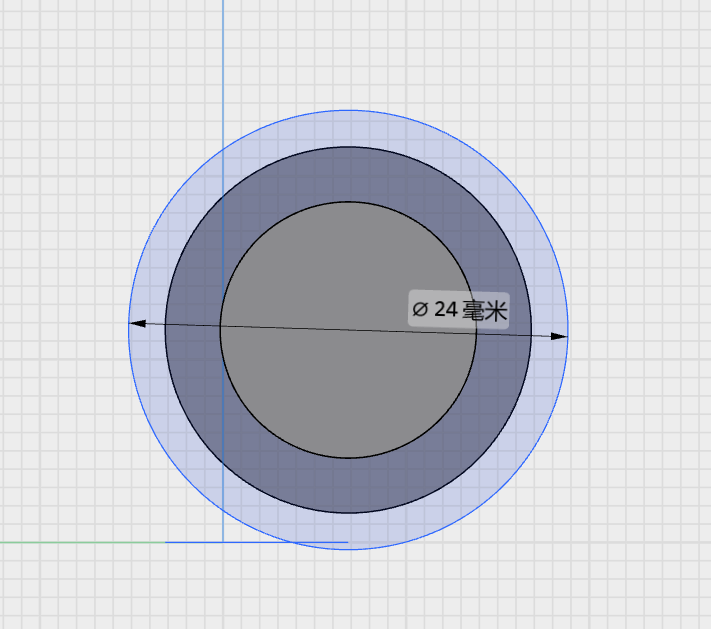

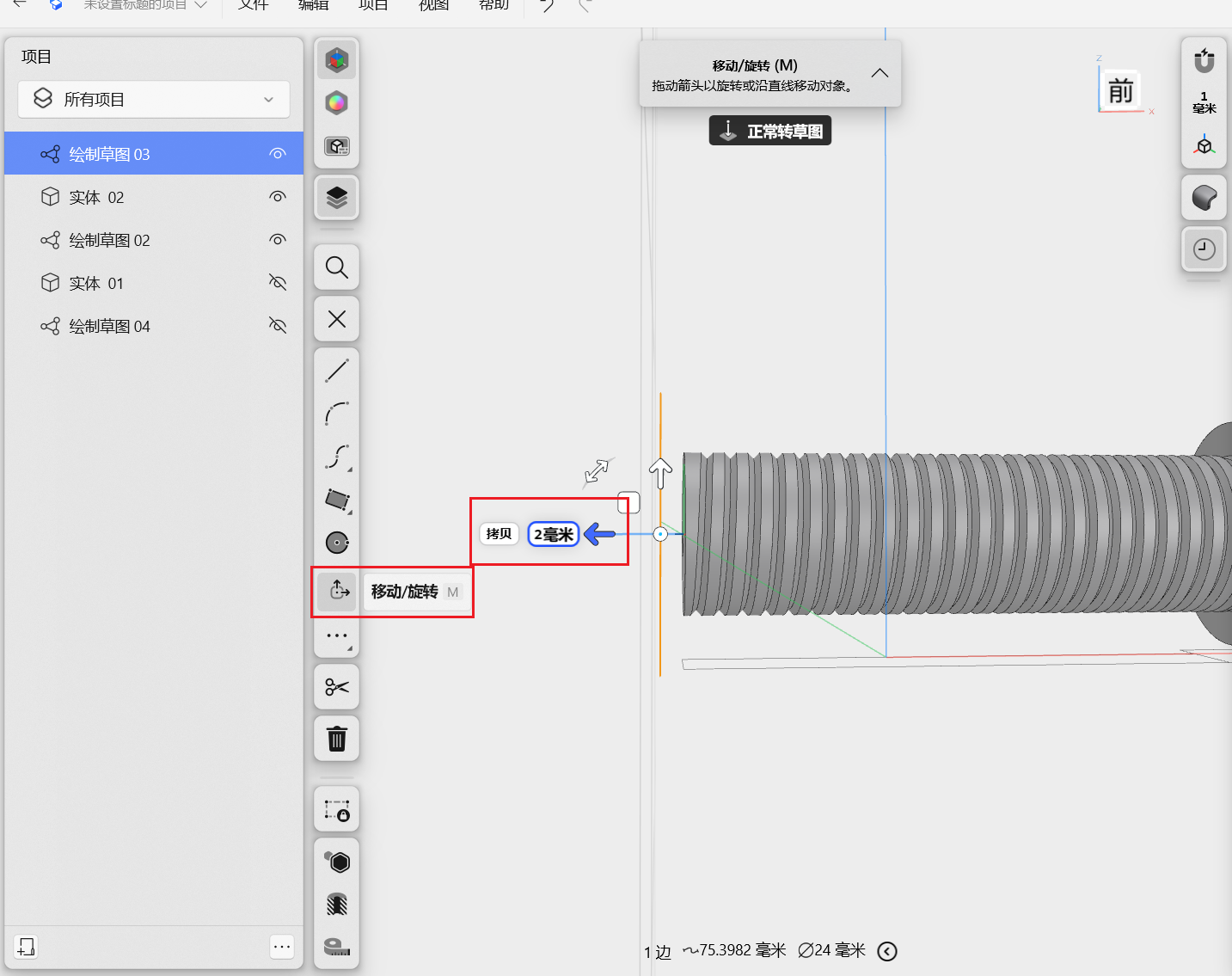

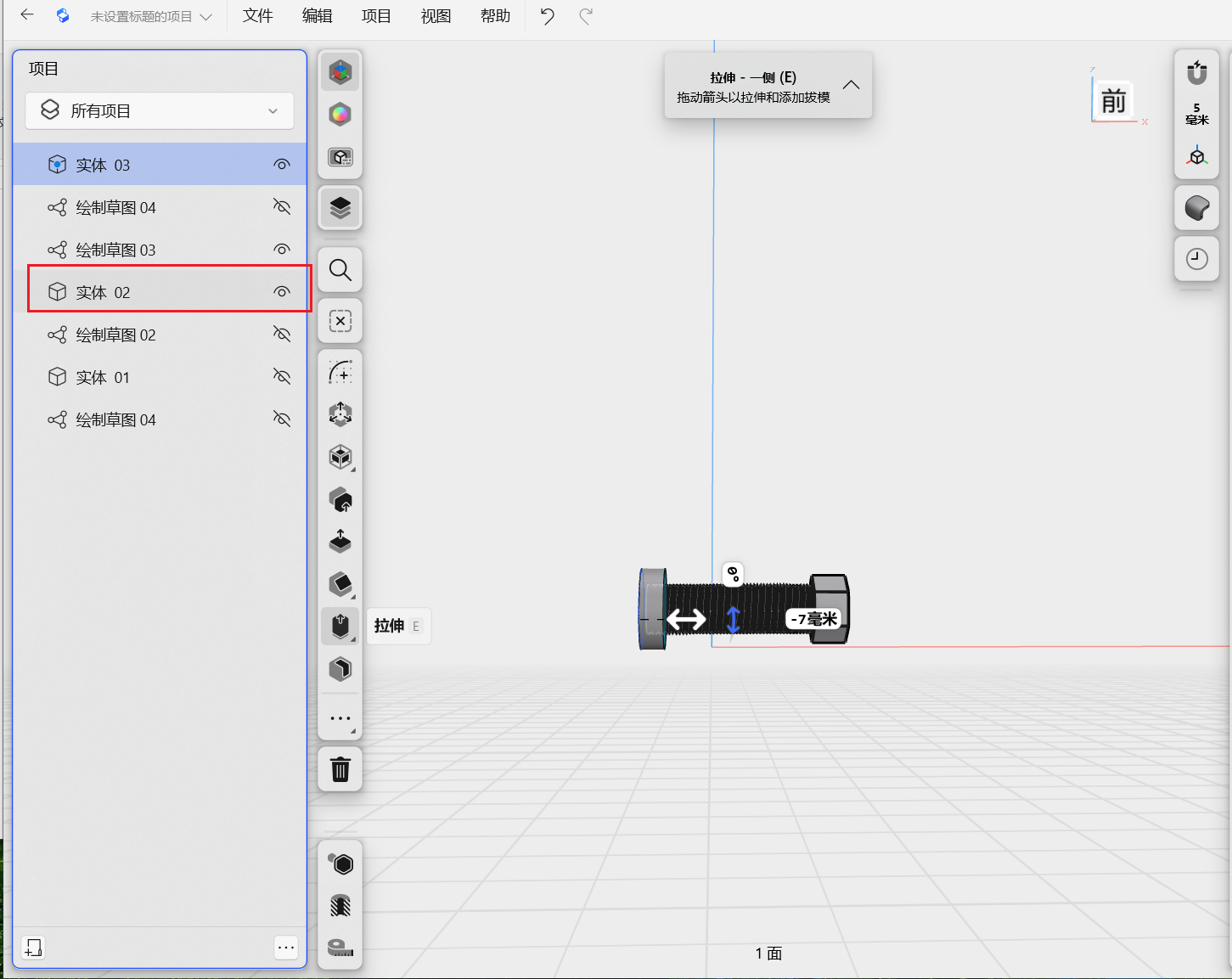

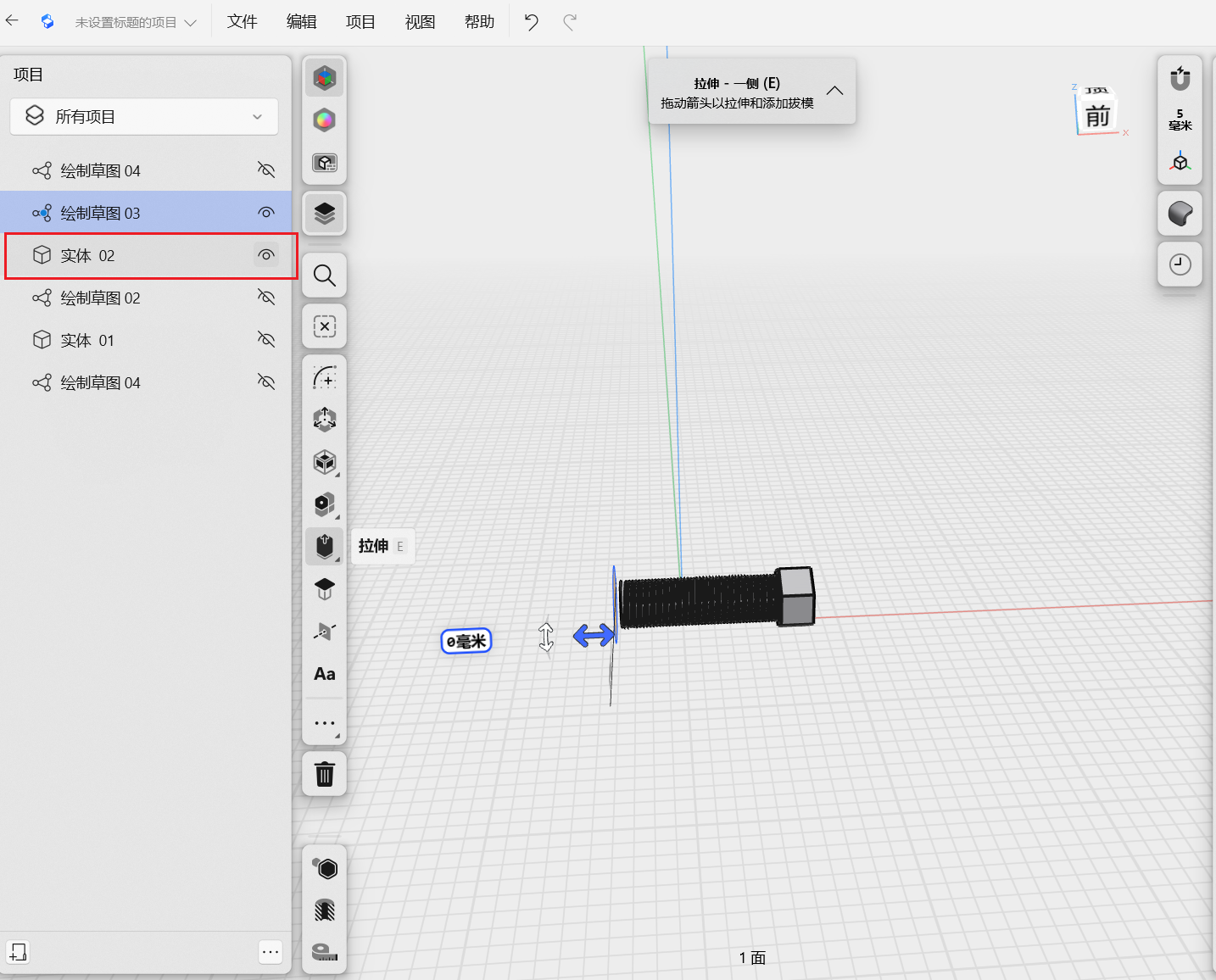

首先，隐藏除螺栓外所有不需要的部件。接下来，在螺栓底部开始一个新的草图，并绘制一个直径为24mm的圆。完成草图后，从左侧项目栏中选中该草图，并将其移动2mm。移动操作完成后，隐藏实体列表中的第二个实体（即螺栓部分）。最后，针对刚才绘制并移动的圆进行拉伸操作，设置拉伸参数为-7mm以完成整个过程。

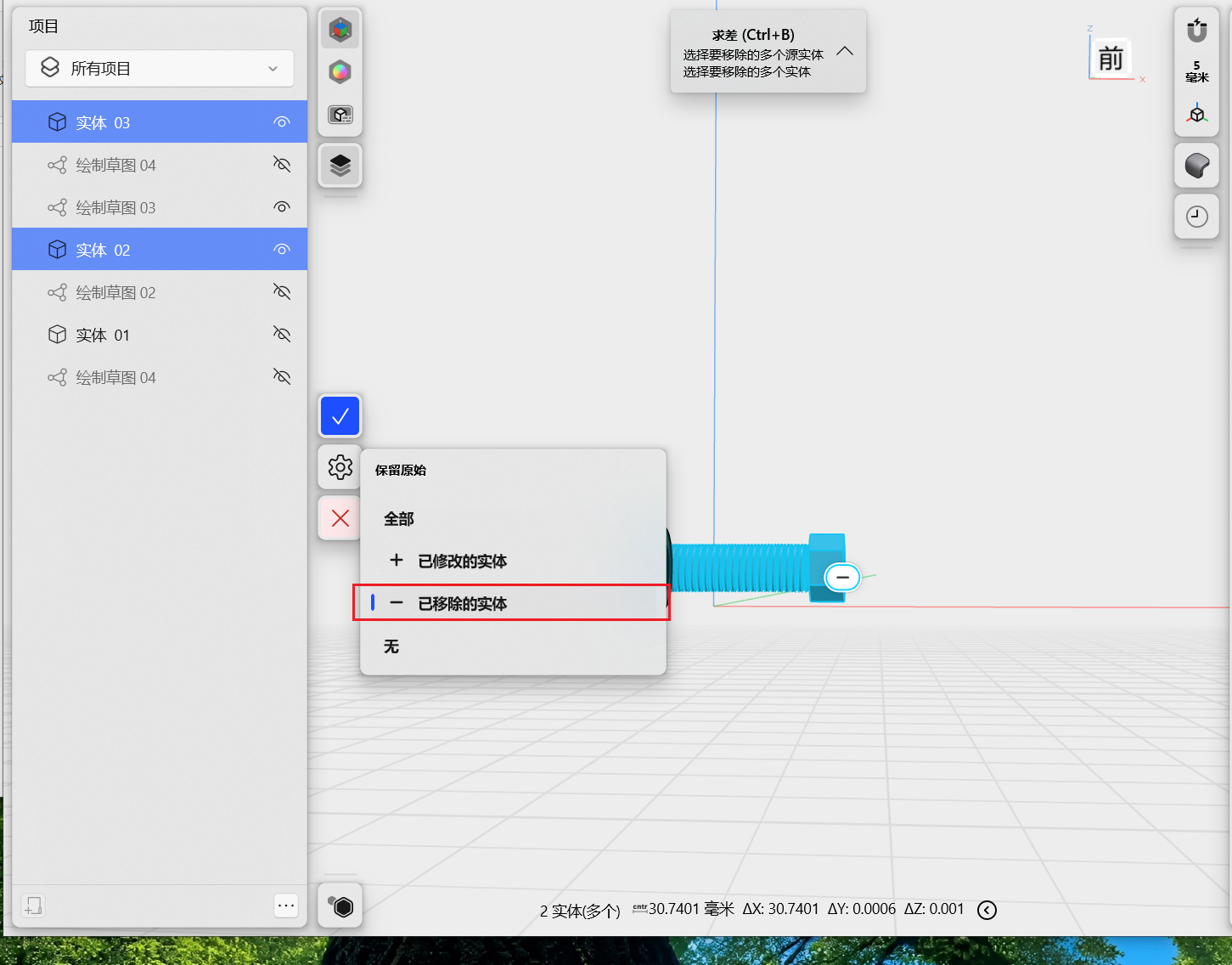

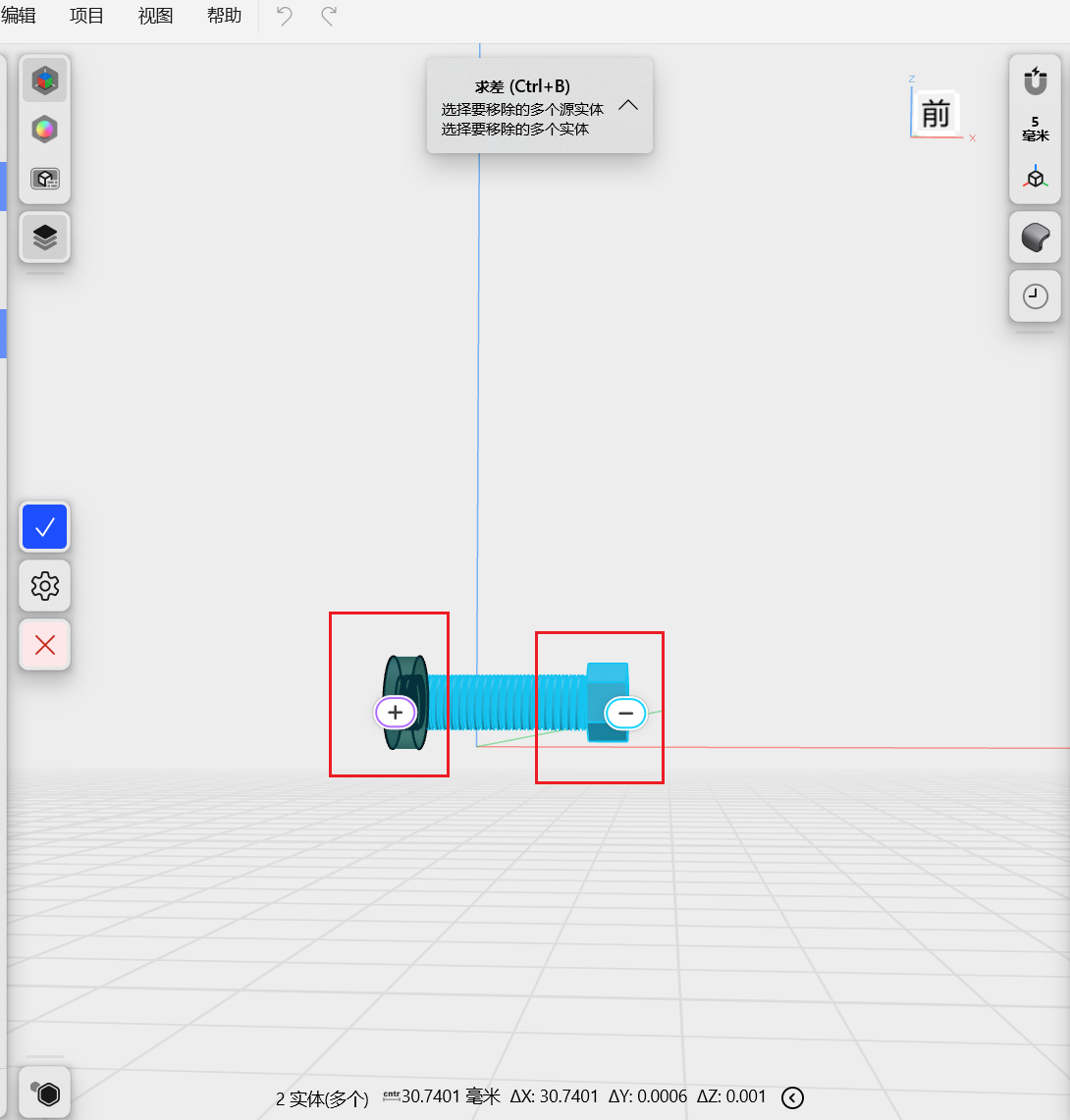

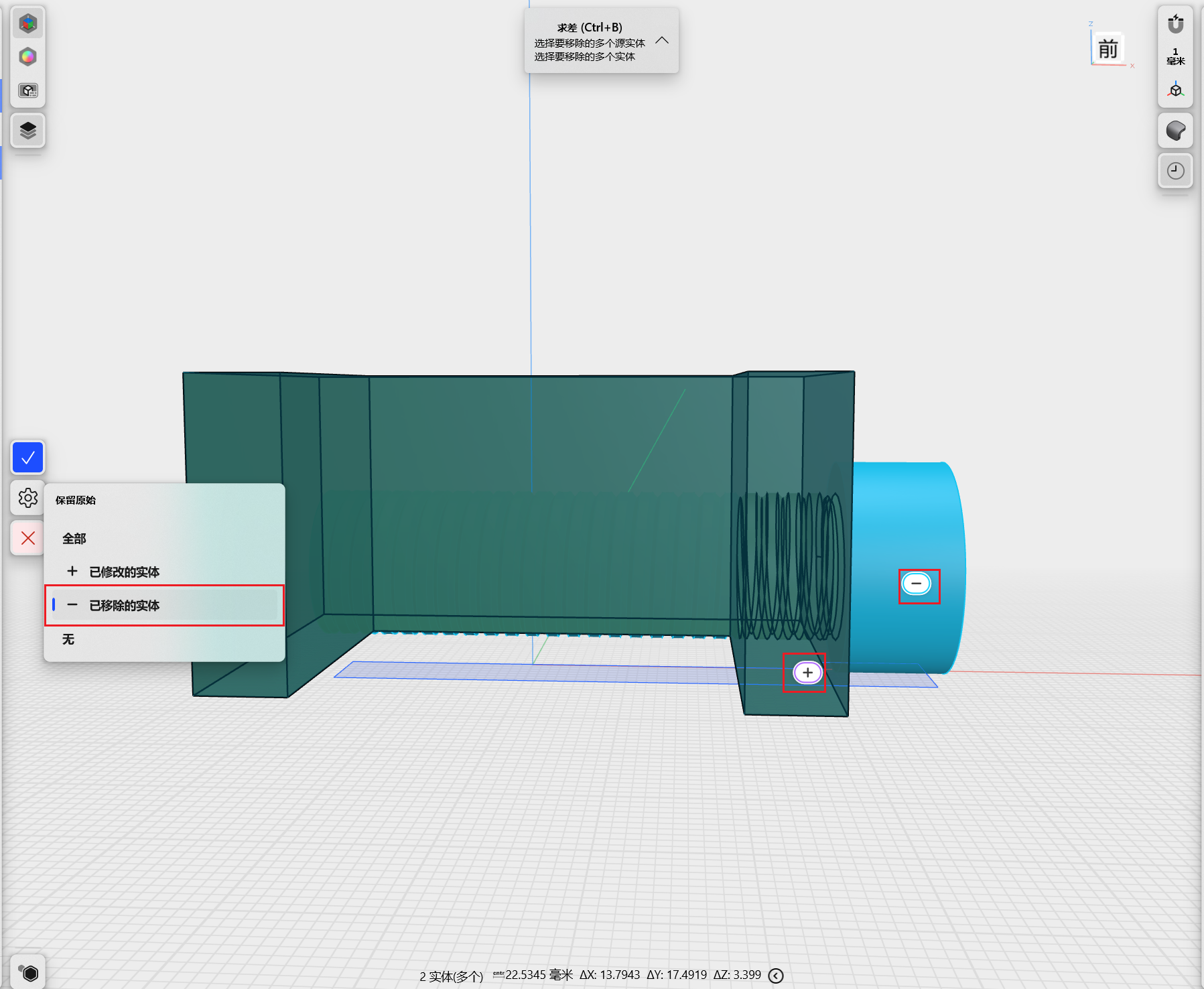

使用快捷键Ctrl+B激活求差功能，然后选中螺母和螺栓两个部分。接下来，在左侧的设置面板中，将操作设置为“已移除的实体”，并确保左侧显示加号（+），右侧显示减号（-）。完成这些设置后，点击对勾确认，以完成螺母螺纹的绘制。

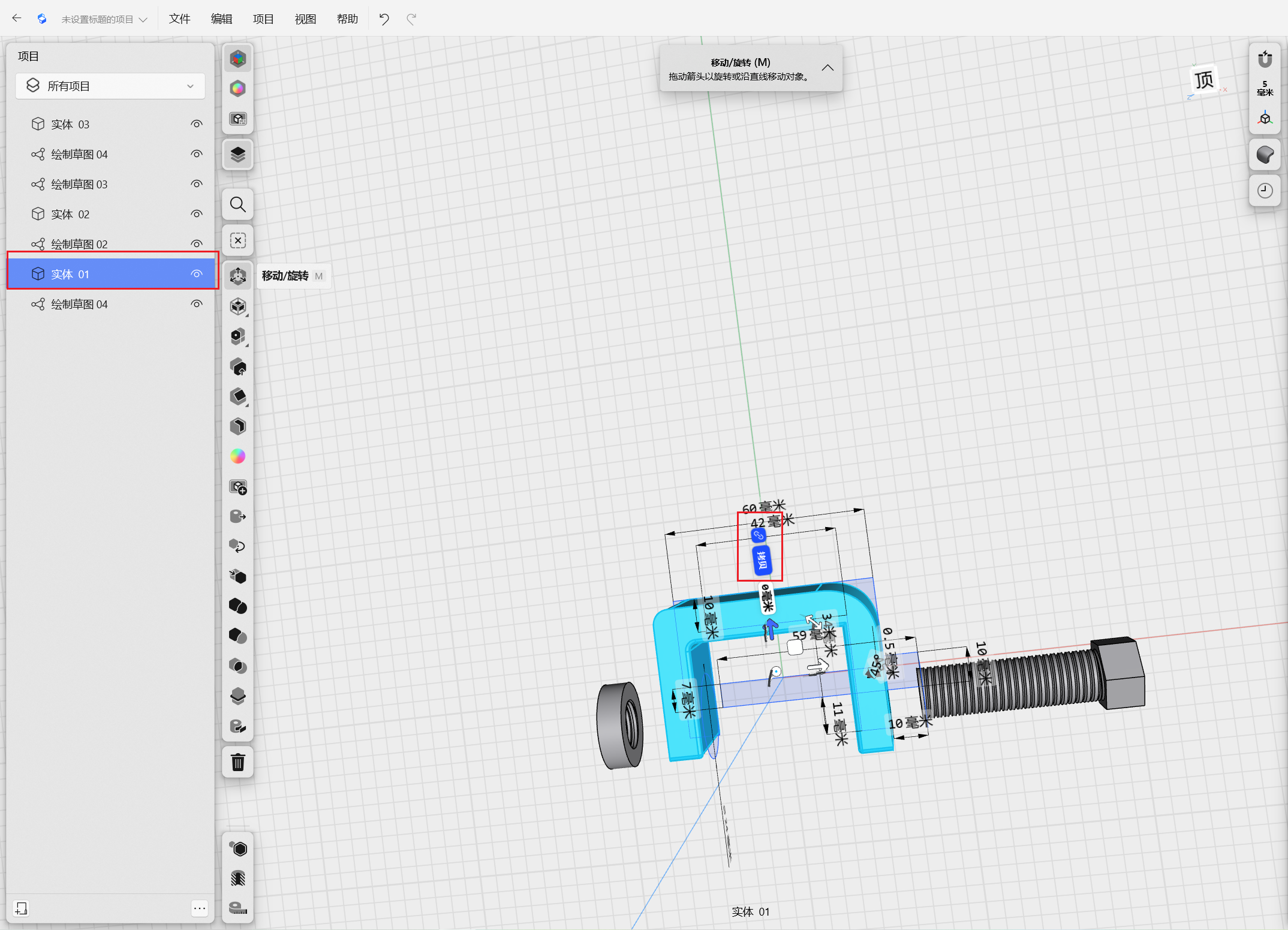

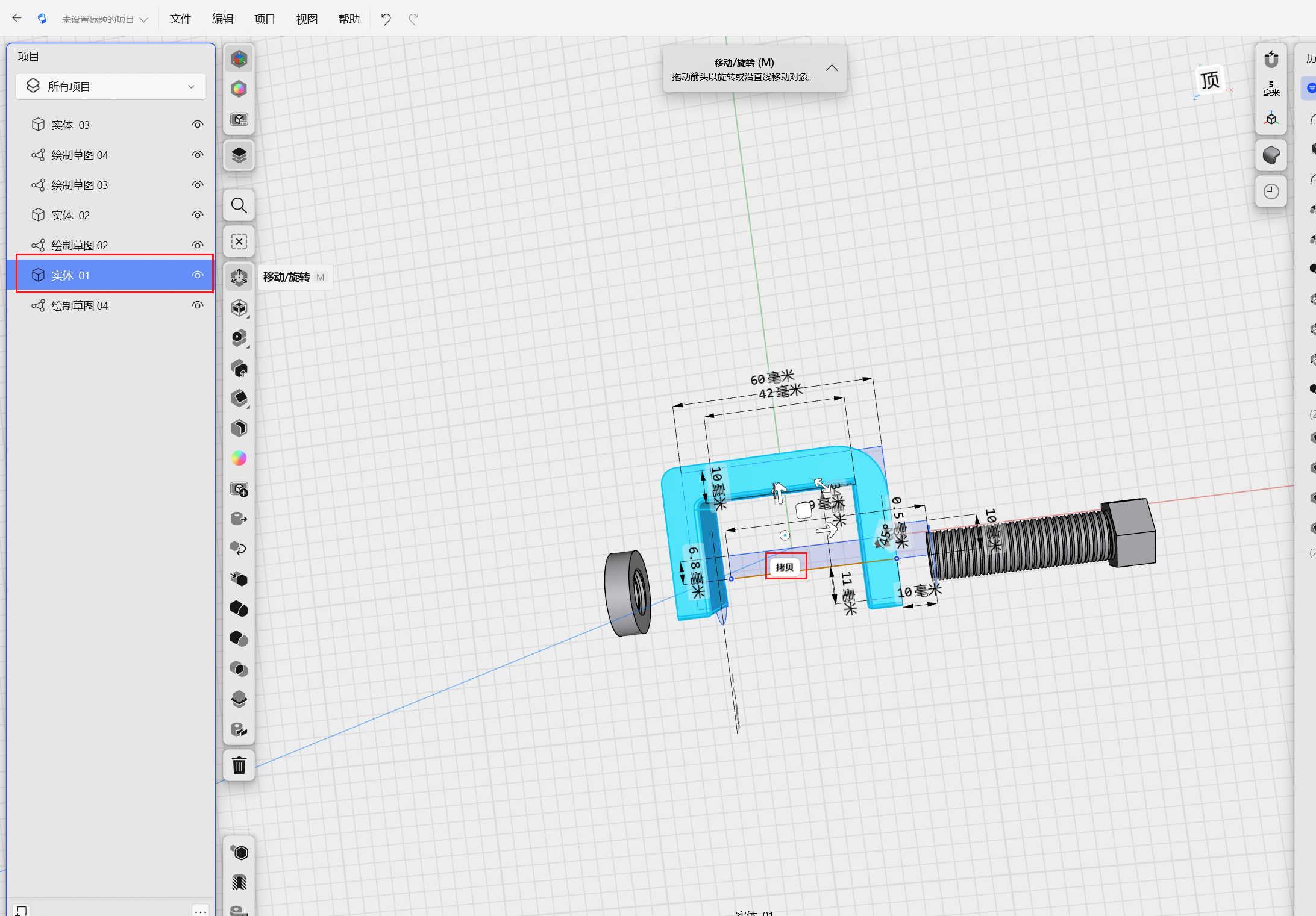

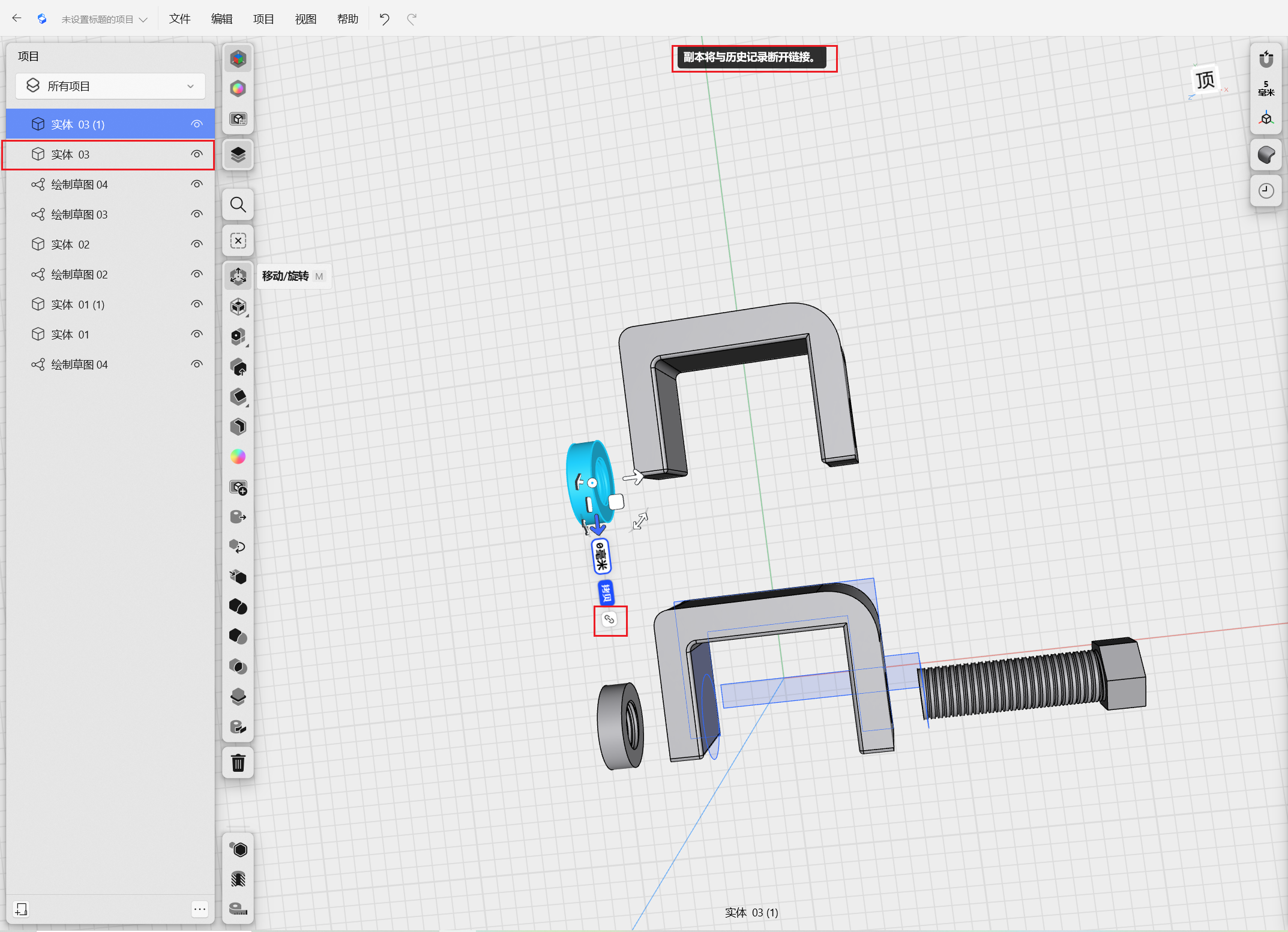

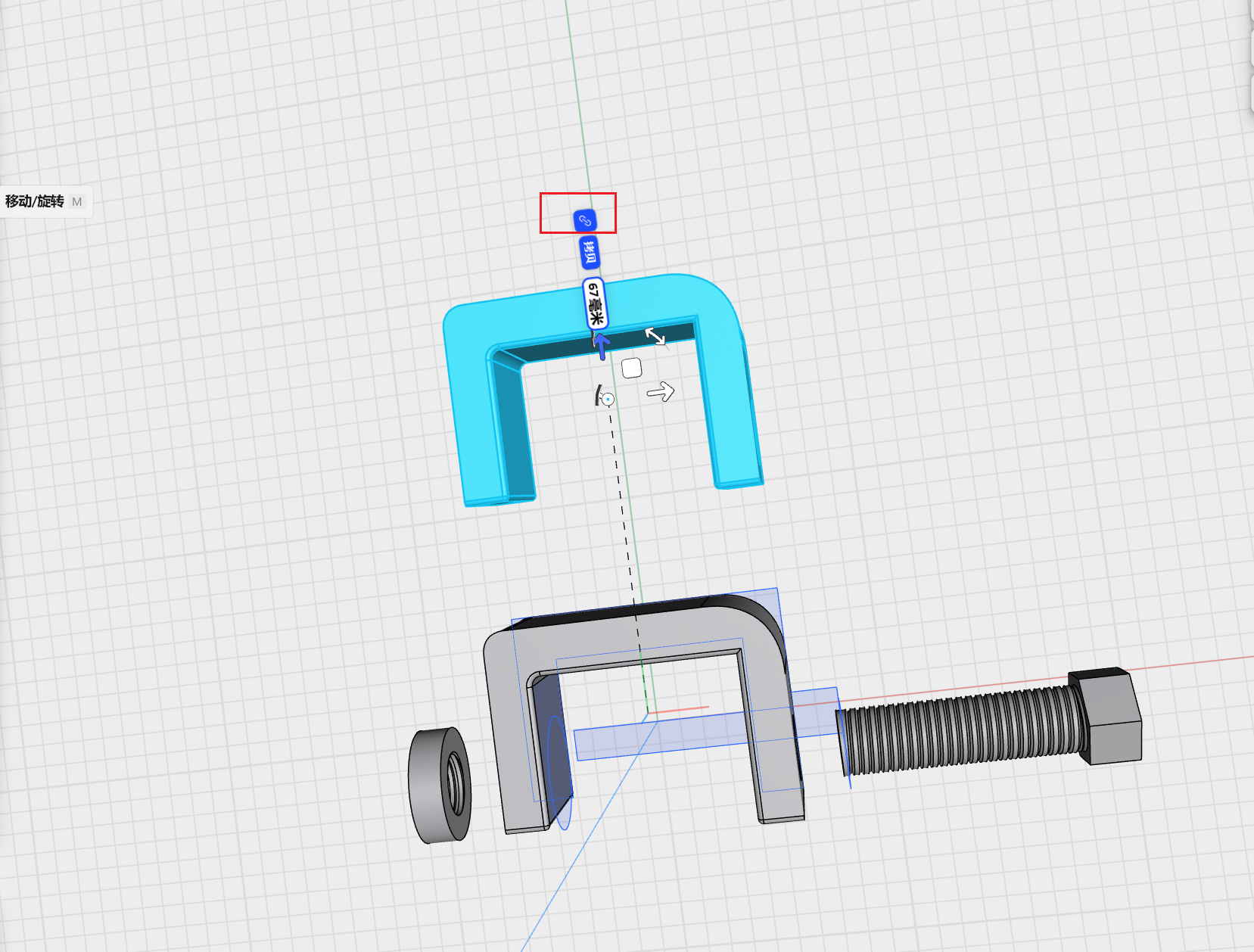

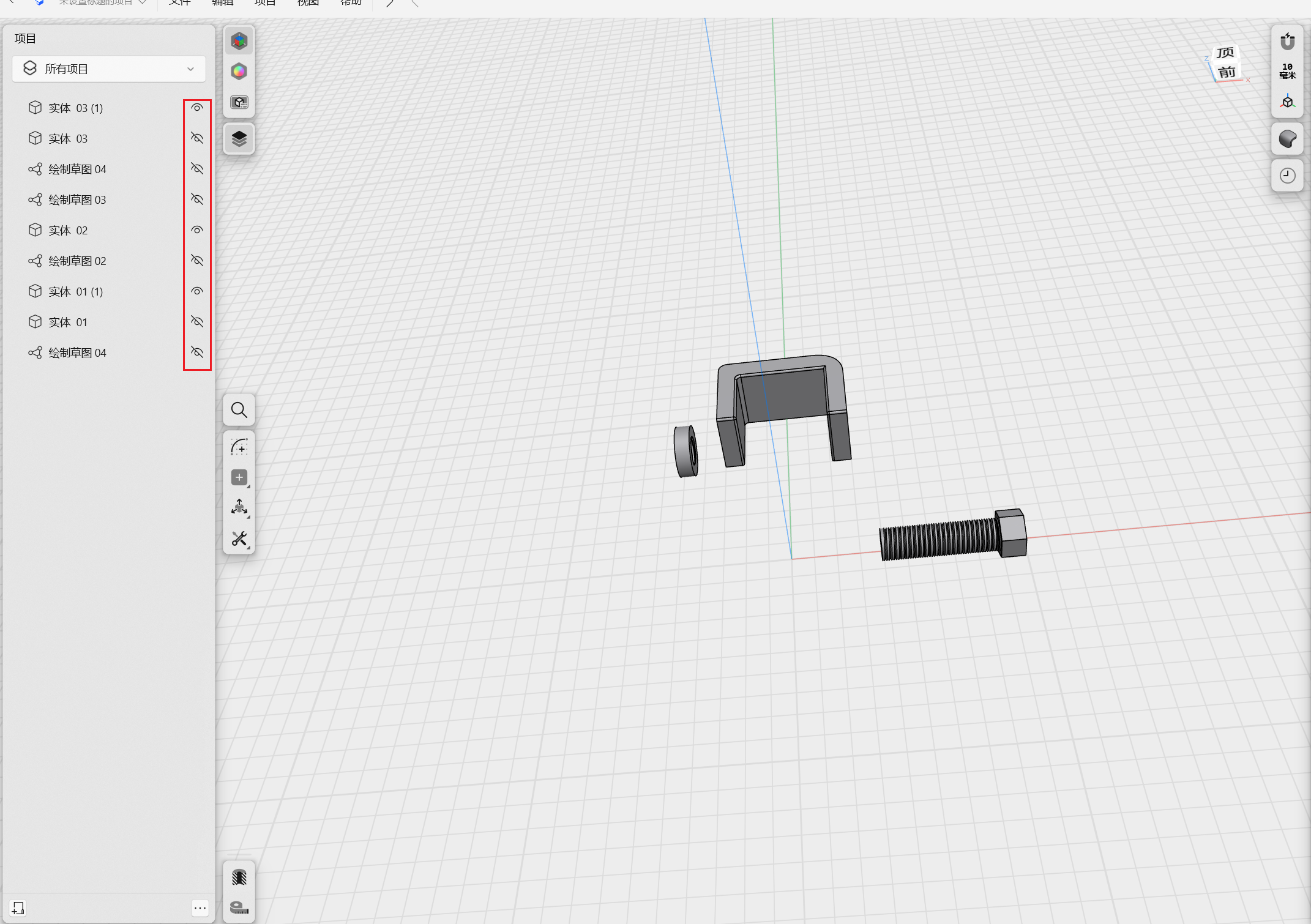

选中需要克隆的实体，此时实体上会显示“拷贝”字样。点击该文字后，拖动出现的箭头即可生成一个新的副本。在克隆操作界面中，上方有一个按钮，其作用是对原始主体进行分割；点击后，原实体与克隆体将变为两个独立的个体。螺母部分也按相同方式处理。

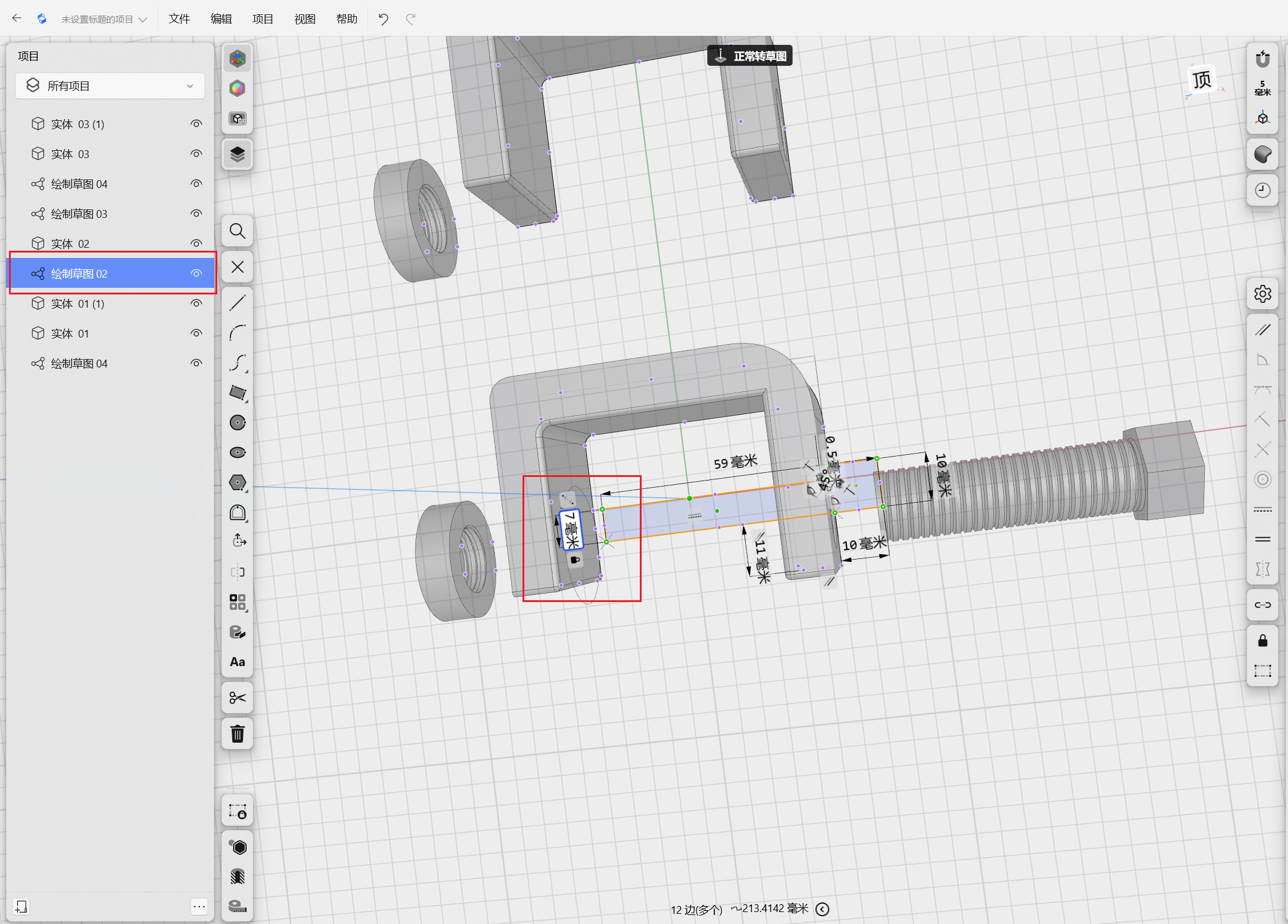

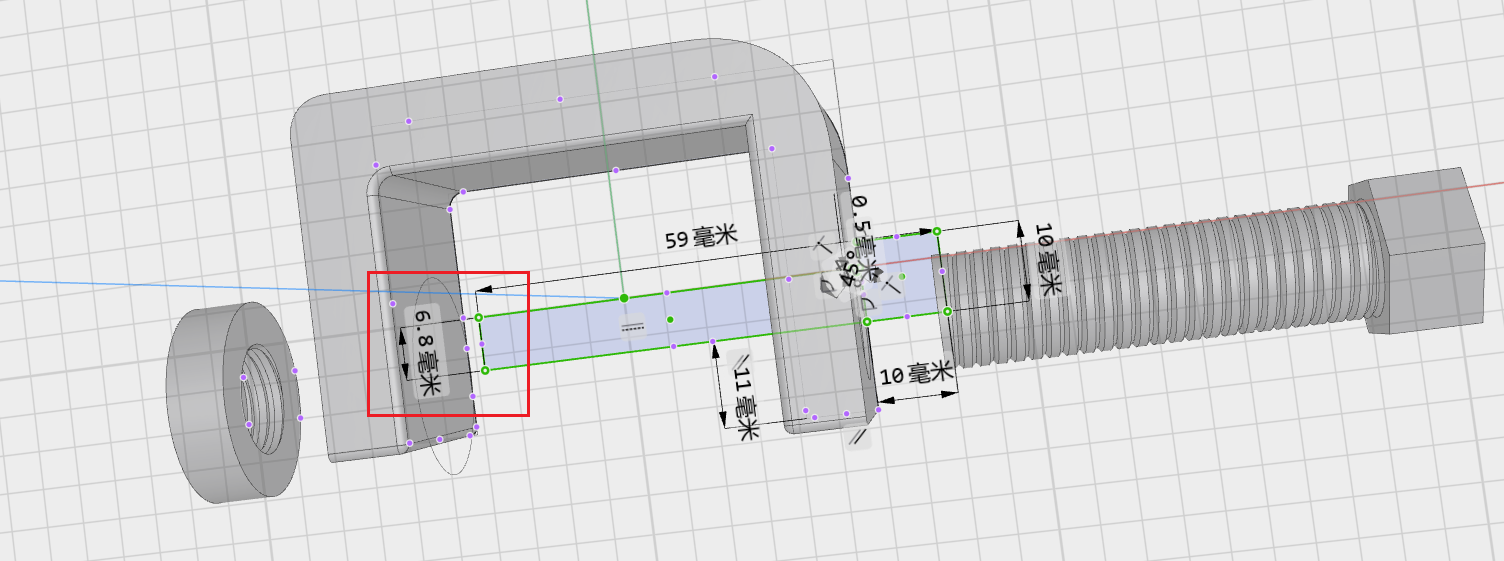

如果不调整螺栓的半径，直接打印的话，螺栓将无法正确旋入对应的螺孔中。因此，需要将螺栓的半径调整至6.8mm以确保其适配性。完成尺寸修改后，请记得隐藏所有不必要的实体和草图。

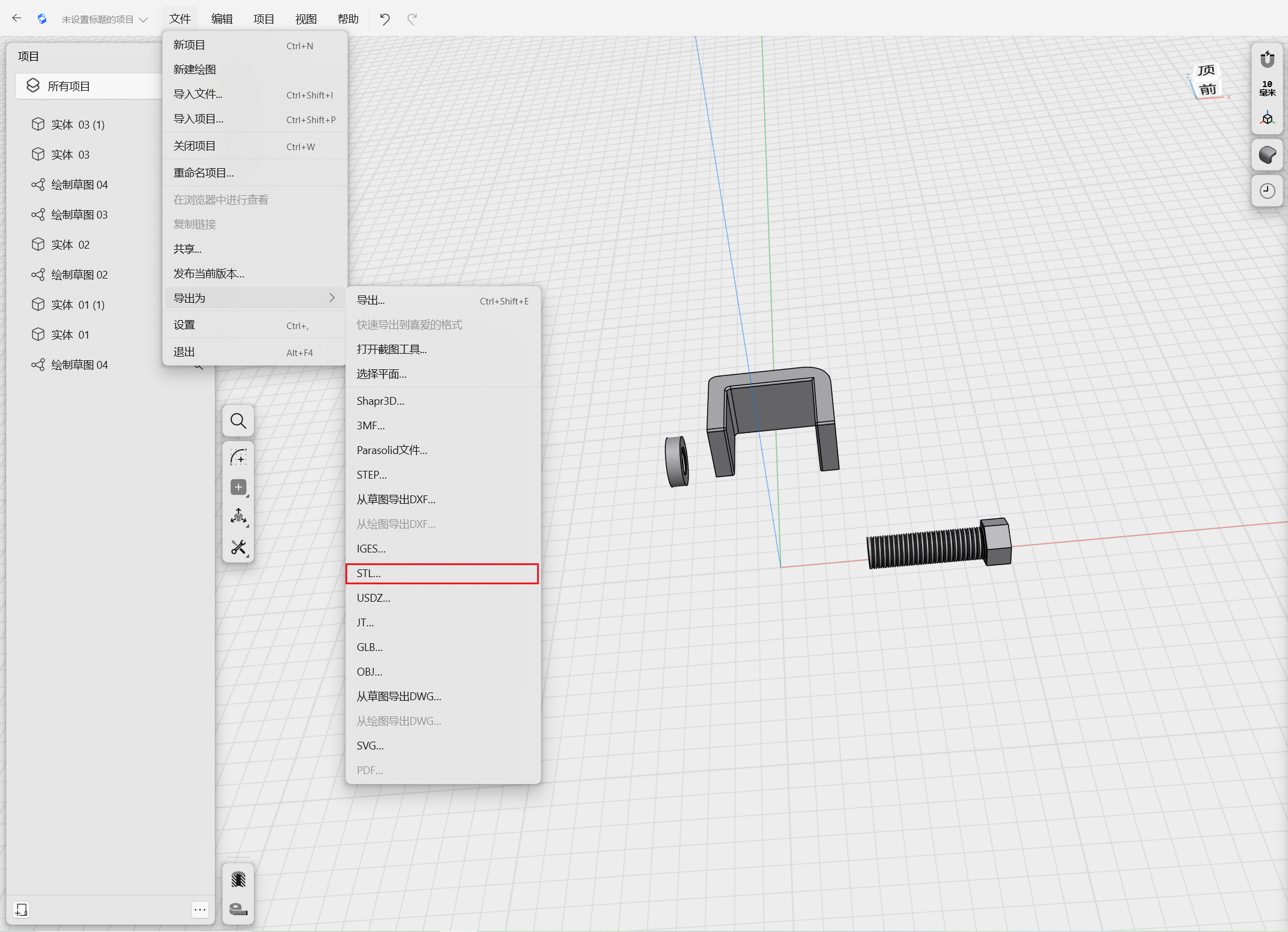

点击顶部菜单栏中的“文件”，在下拉菜单中选择“导出”，并将模型导出为 STL 格式。
