自制18650充电器

准备与材料检查：首先将所有材料和工具整齐摆放，避免遗漏。检查 3.7V 充电模块是否完好，Type-C 接口是否松动，模块上的正负极（+、-）标识是否清晰；检查 18650 电池底座的正负极引脚是否牢固，无氧化、断裂情况；导线裁剪为 4 段，每段长度 5-6cm，用剥线钳在每段导线两端剥离约 0.5cm 的绝缘皮，露出金属线芯，注意不要过度剥离导致线芯松散。

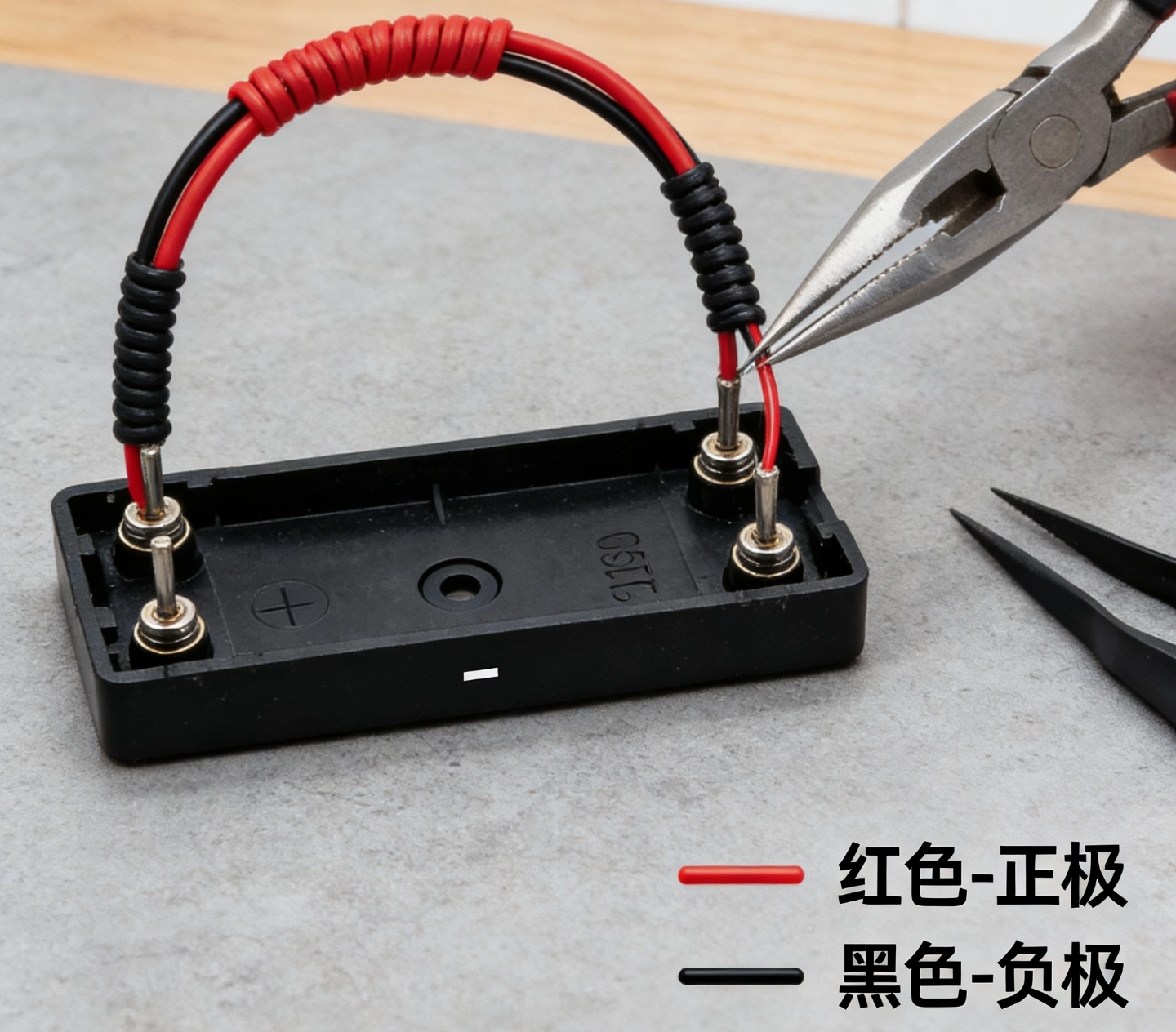

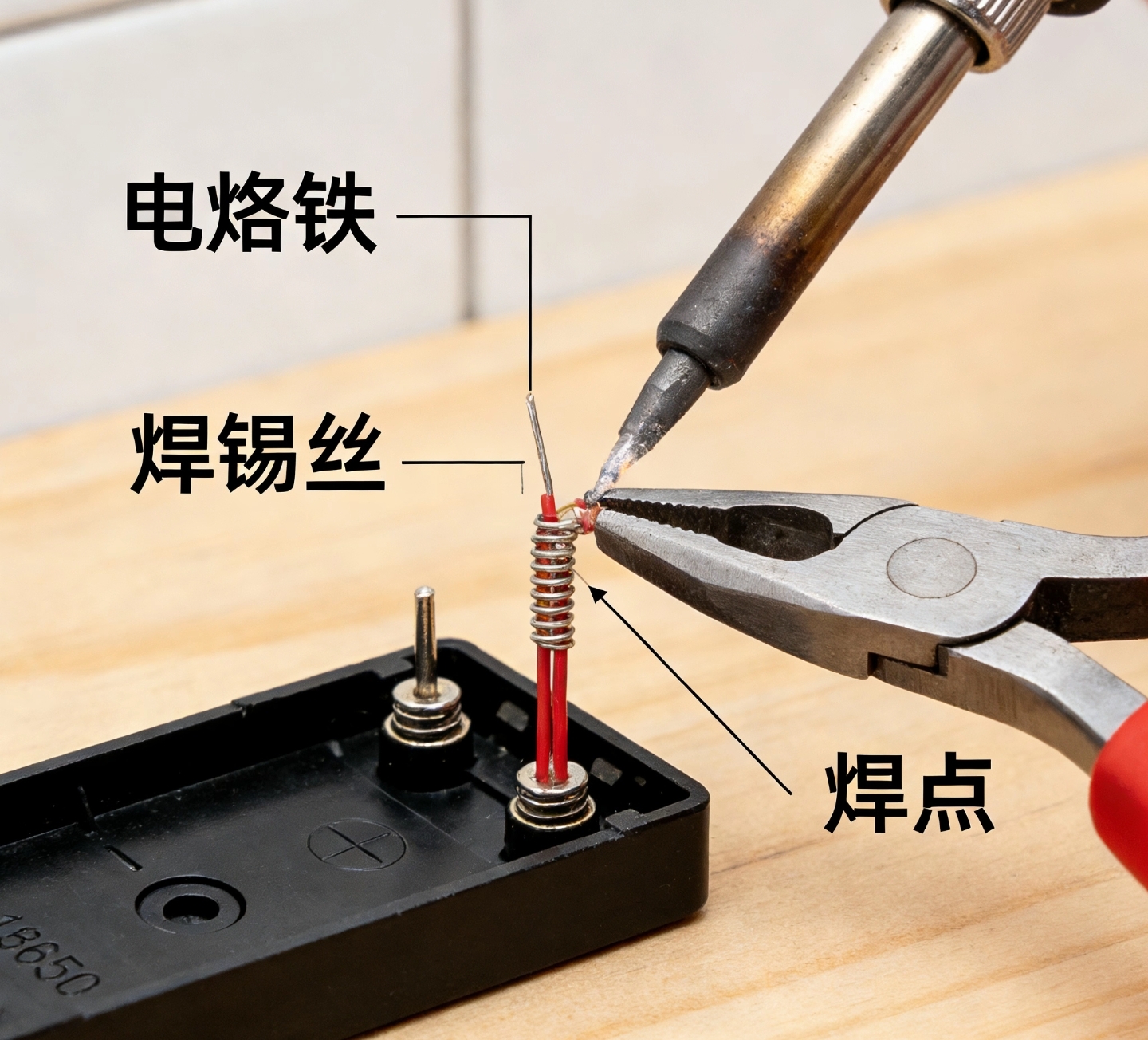

将 18650 电池底座平放，找到底座上标注的正负极（通常底座内侧会有 “+”“-” 标识，或引脚旁有对应标记）。取红色导线一端连接底座的正极引脚，黑色导线一端连接底座的负极引脚，可先用尖嘴钳将导线线芯缠绕在引脚上固定，再用电烙铁蘸取少量焊锡丝，均匀焊接在缠绕处，确保焊点牢固、无虚焊（无焊接经验可使用免焊端子，将引脚和导线线芯插入端子并压紧）。焊接完成后，用手轻轻拉扯导线，确认不会脱落。

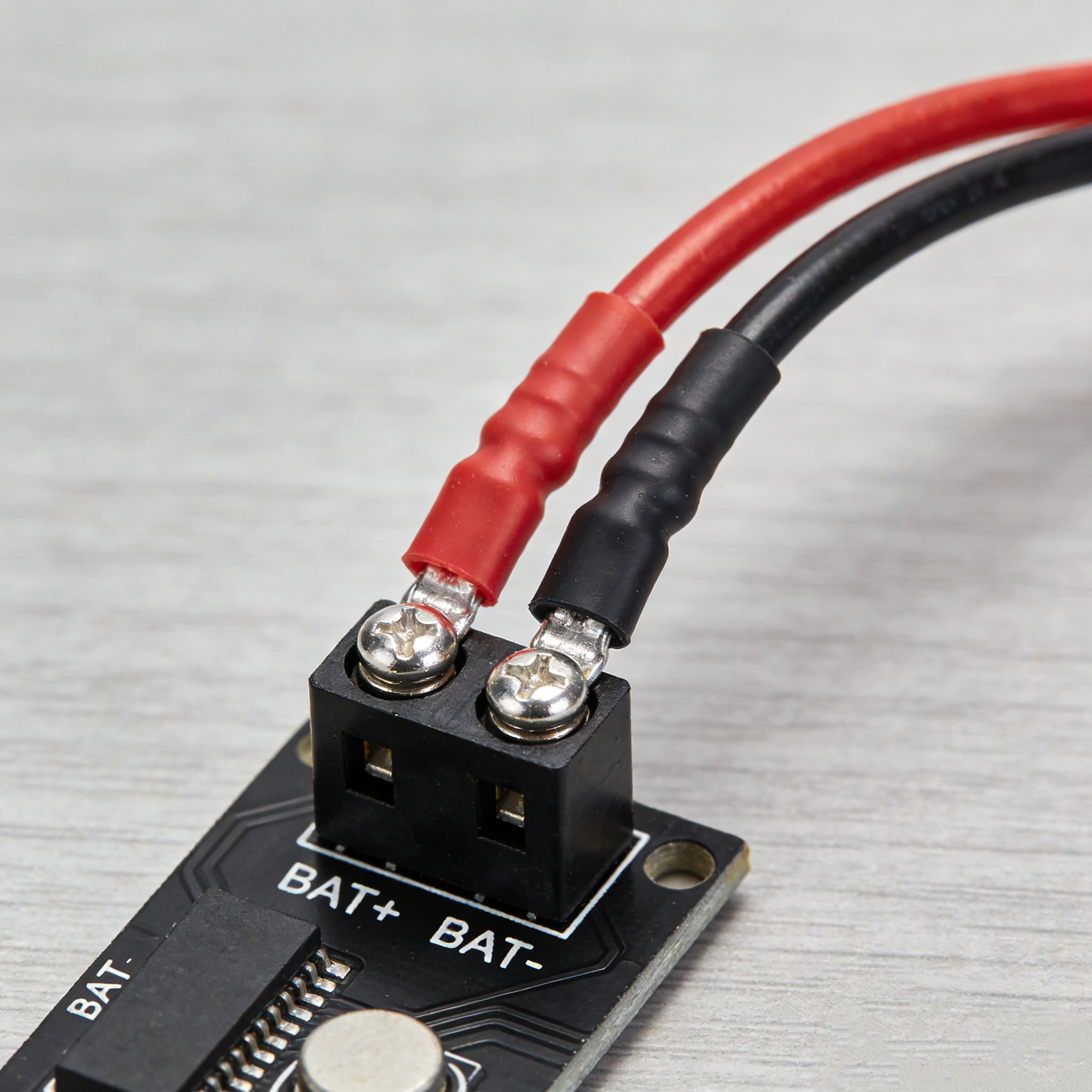

拿起 3.7V 充电模块，找到模块上的电池输出正负极接口（通常标注 “BAT+”“BAT-”，注意区分输入接口 “USB-C”）。将连接底座正极的红色导线另一端，焊接到模块的 “BAT+” 接口，连接底座负极的黑色导线另一端，焊接到模块的 “BAT-” 接口。焊接时电烙铁接触焊点时间不宜过长（控制在 2-3 秒），避免高温损坏模块元件；若使用万用表，可先测量模块接口电压，确认正负极无误后再连接。同样确保焊点牢固，焊接后用热缩管套在接线处，用热风枪（或打火机远距离烘烤）使热缩管收缩，包裹住焊点，起到绝缘保护作用。

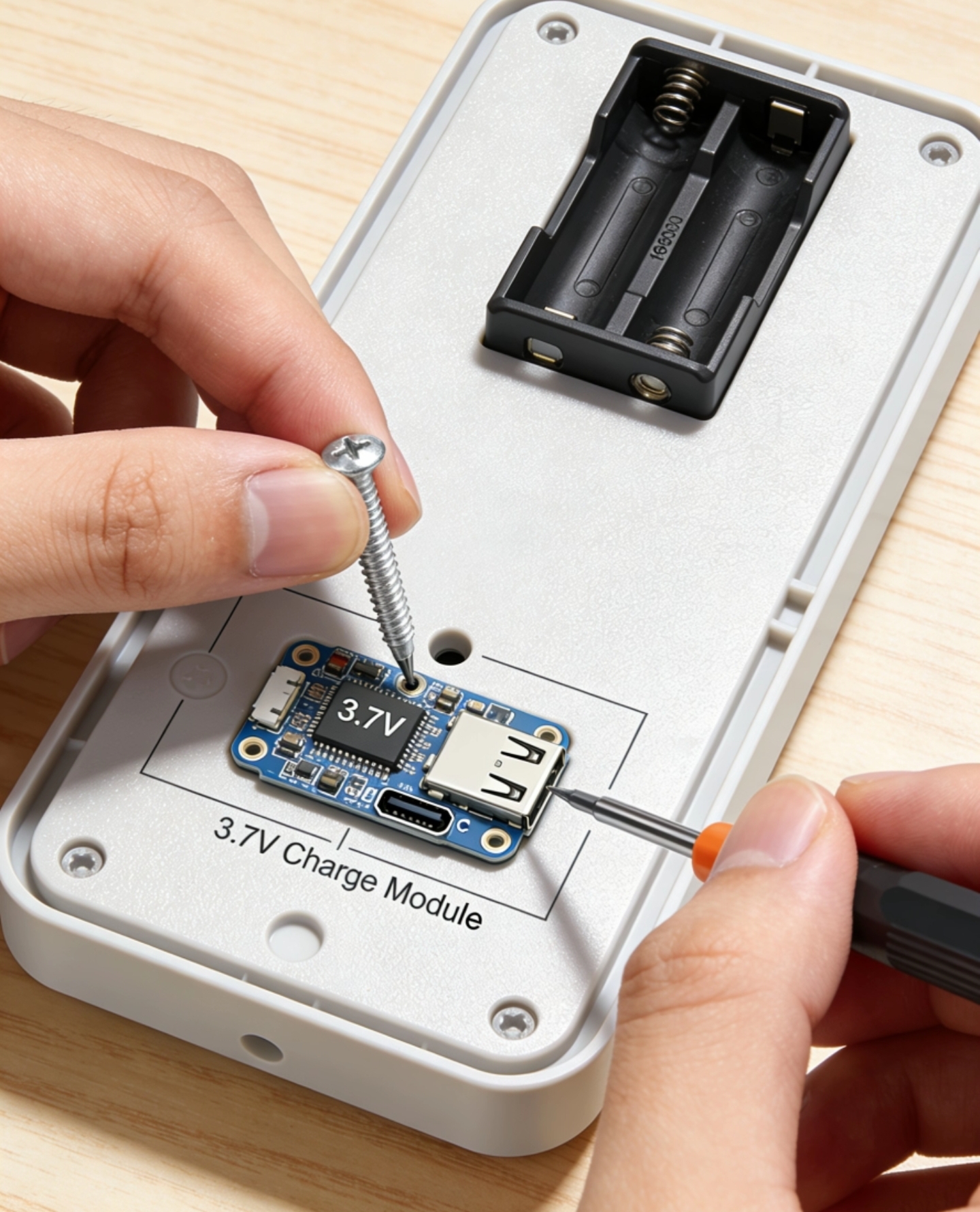

1. 若需要将模块与底座固定为整体，可在平坦的塑料或木质底座（可选添加）上标记模块和电池底座的安装位置，用自攻螺丝将两者固定，避免使用过程中移位。
2. 固定时注意螺丝不要过长，防止穿透模块或底座损伤内部结构。若无需固定，可直接整理导线，避免导线缠绕或拉扯接口，确保 Type-C 接口能正常插入充电器。

完成所有连接和固定后，进行通电测试。

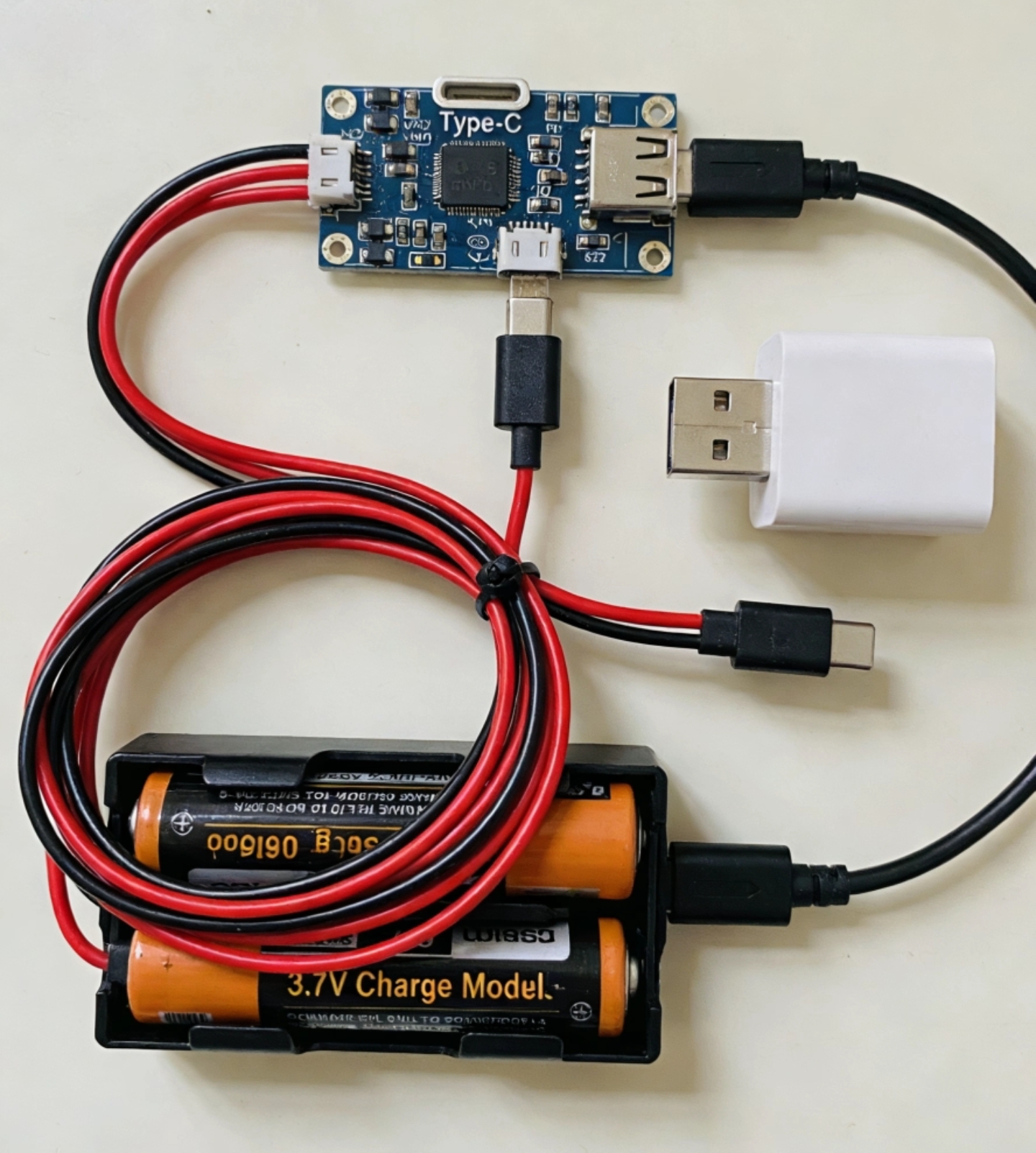

1. 将 Type-C 数据线一端插入充电模块的 Type-C 接口，另一端连接 5V USB 适配器（如手机充电器），此时模块上的电源指示灯（通常为红色）应亮起，表明模块已通电。
2. 将 18650 电池正确放入底座（注意电池正负极与底座标识一致，不可反向放置），模块若有充电指示灯，会显示充电状态（如红色常亮为充电中，绿色常亮为充满）。若使用万用表，可测量电池两端电压，充电前电压通常在 3.7V 左右，充电一段时间后电压会缓慢上升至 4.2V（18650 锂电池满电电压），说明充电正常；若指示灯不亮或电池不充电，需检查接线是否接反、焊点是否虚焊，重新调整后再次测试。
3. 恭喜你完成 18650 电池 Type-C 口充电器的 DIY 制作！这款充电器结构简单、实用性强，采用 Type-C 接口适配当下主流的充电设备，搭配带保护功能的充电模块，能有效避免电池过充、短路等安全隐患。使用时请务必注意：仅适用于 3.7V 18650 锂电池，不可用于其他电压规格的电池；充电时选择 5V 正规 USB 适配器，避免使用高压适配器导致模块损坏；电池放入底座时需确认正负极正确，反向放置可能损坏模块或电池。日常使用中，若发现充电器发热异常、指示灯闪烁异常，应立即停止使用并检查接线和模块状态。通过本次 DIY，不仅能获得一款专属充电器，还能提升动手能力，若需优化外观，可自行添加外壳（如 3D 打印外壳），让充电器更便携、美观。希望本教程能为你提供帮助，祝你使用愉快！
