桌面胶枪置物架3D建模教程

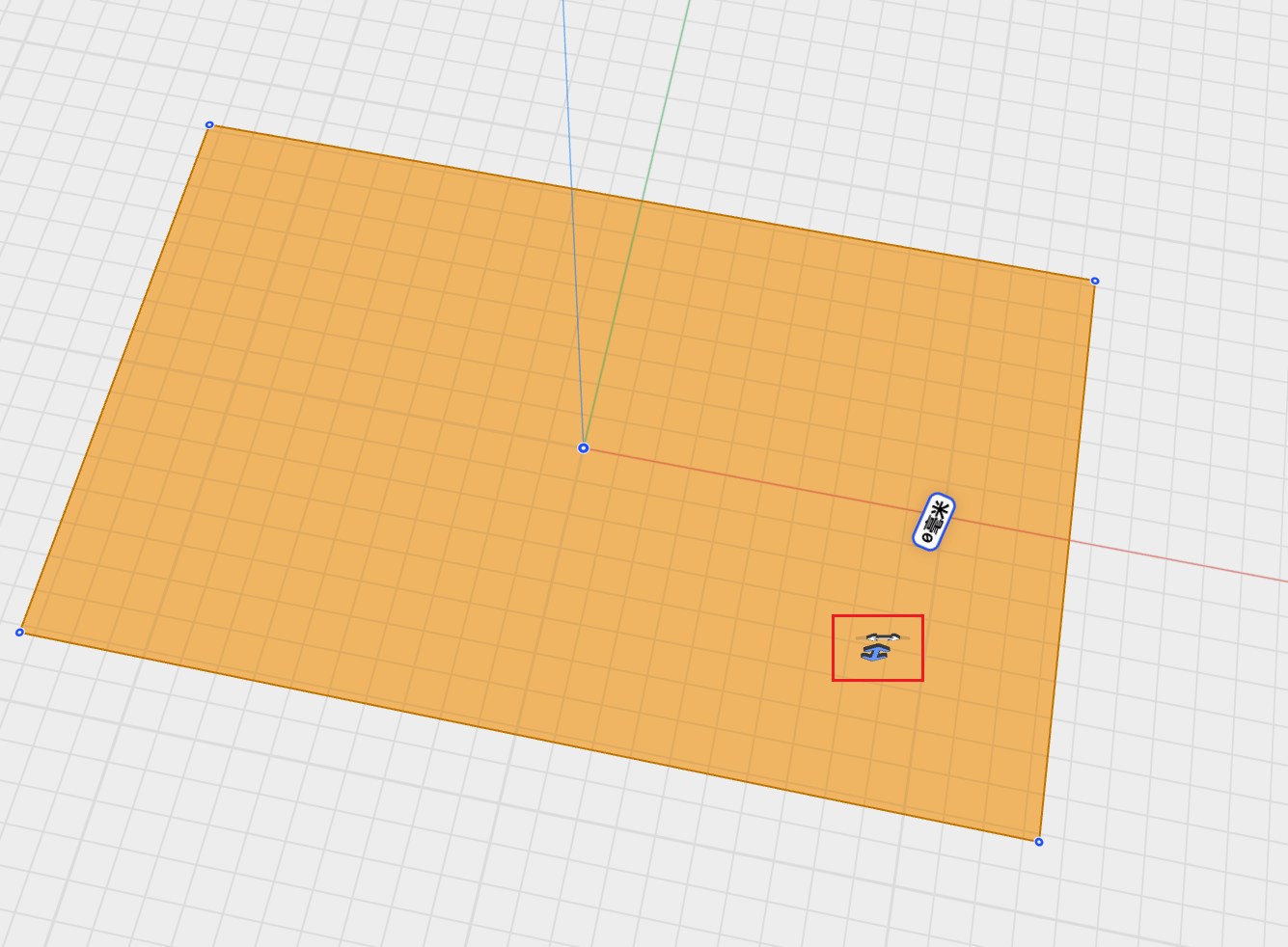

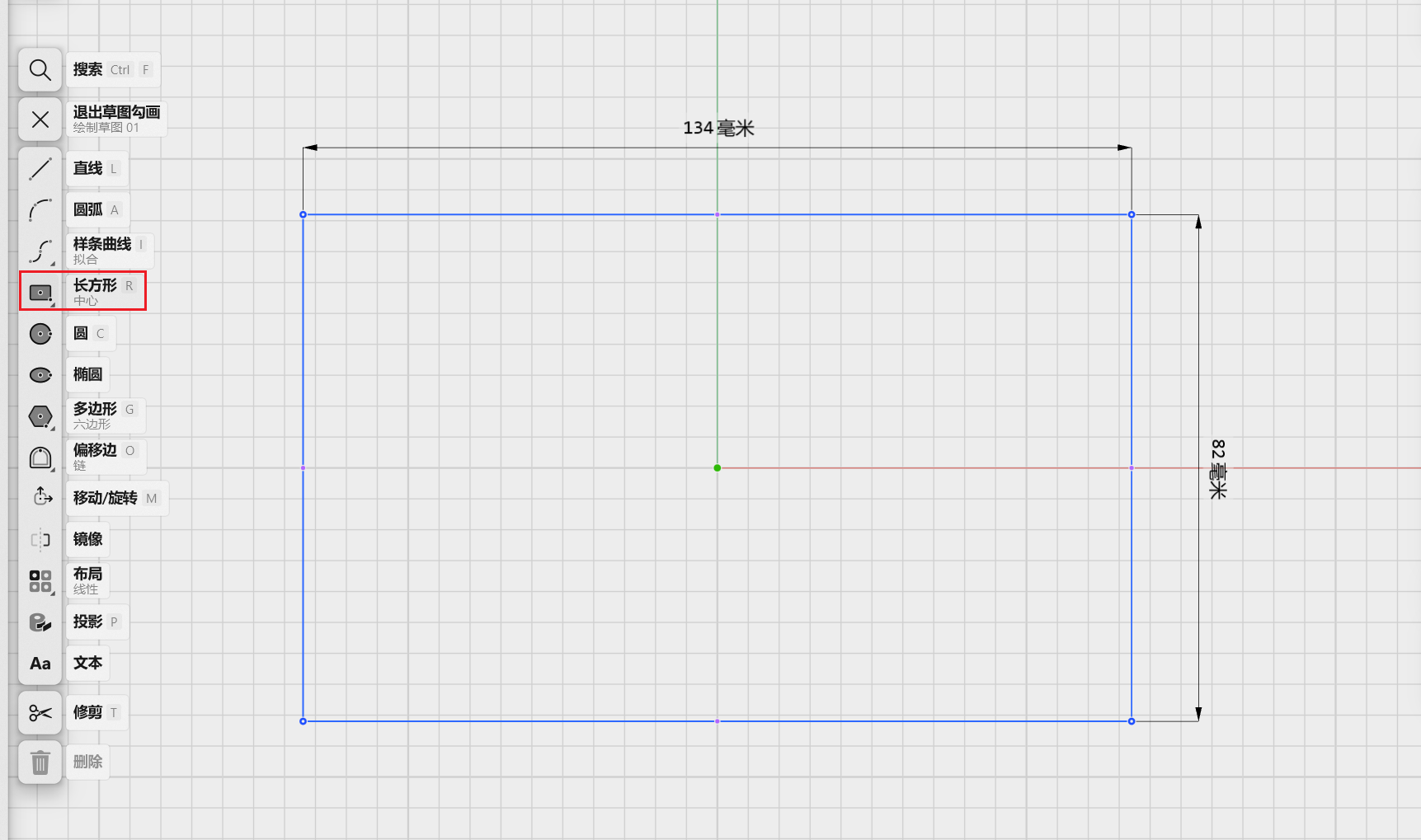

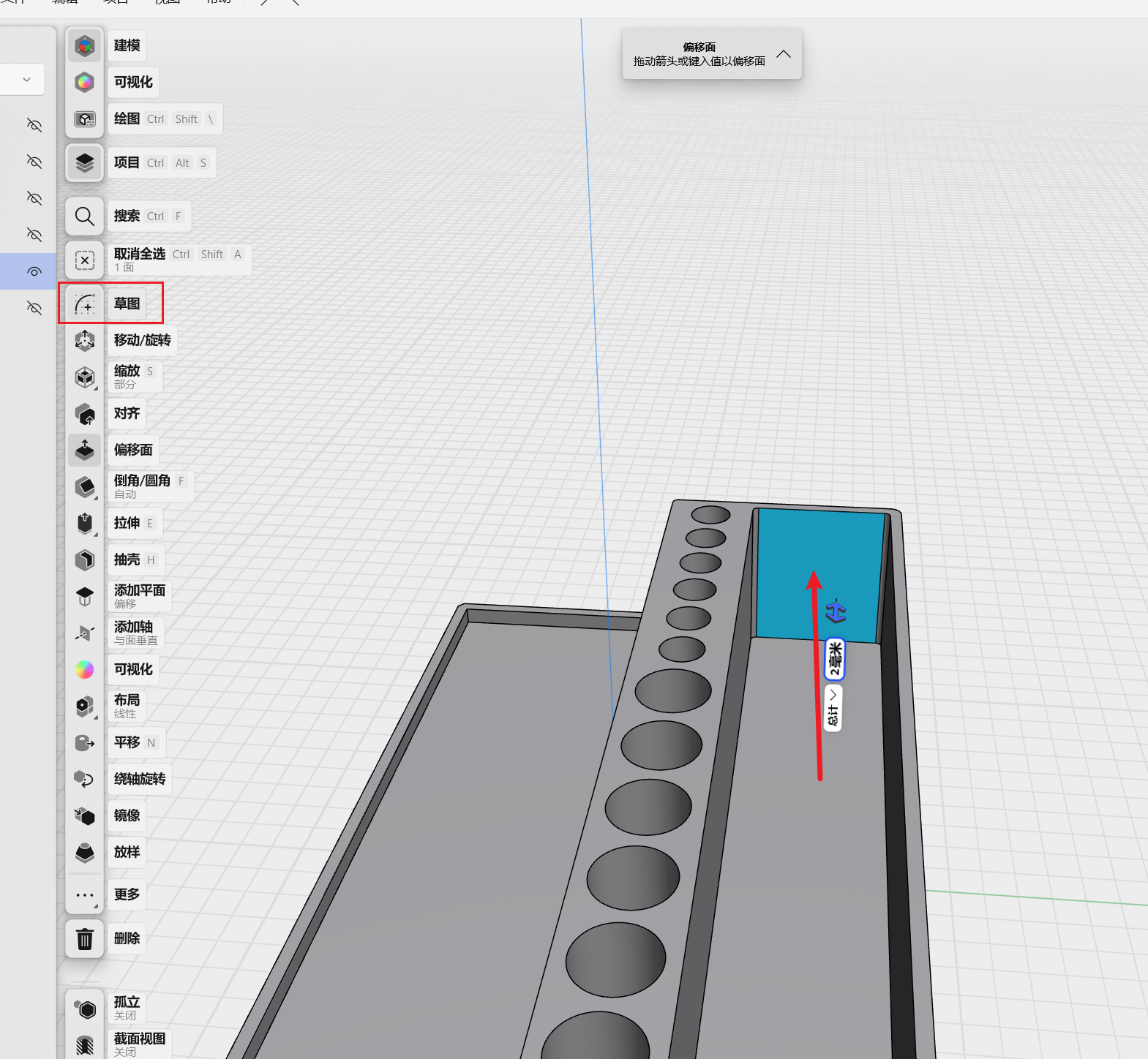

在新建项目中，首先选择顶部菜单中的草图绘制功能。接着，启用长方形绘制工具，并选择中心方式绘制模式，设置长方形的尺寸为长度134mm和宽度82mm。完成长方形绘制后，您可以通过选中边线并双击来轻松标注尺寸。接下来，当您将鼠标悬停在草图上并进行右键拖动时，如果草图边缘显示为黄色，这表明当前草图可以进行进一步的拉伸操作。

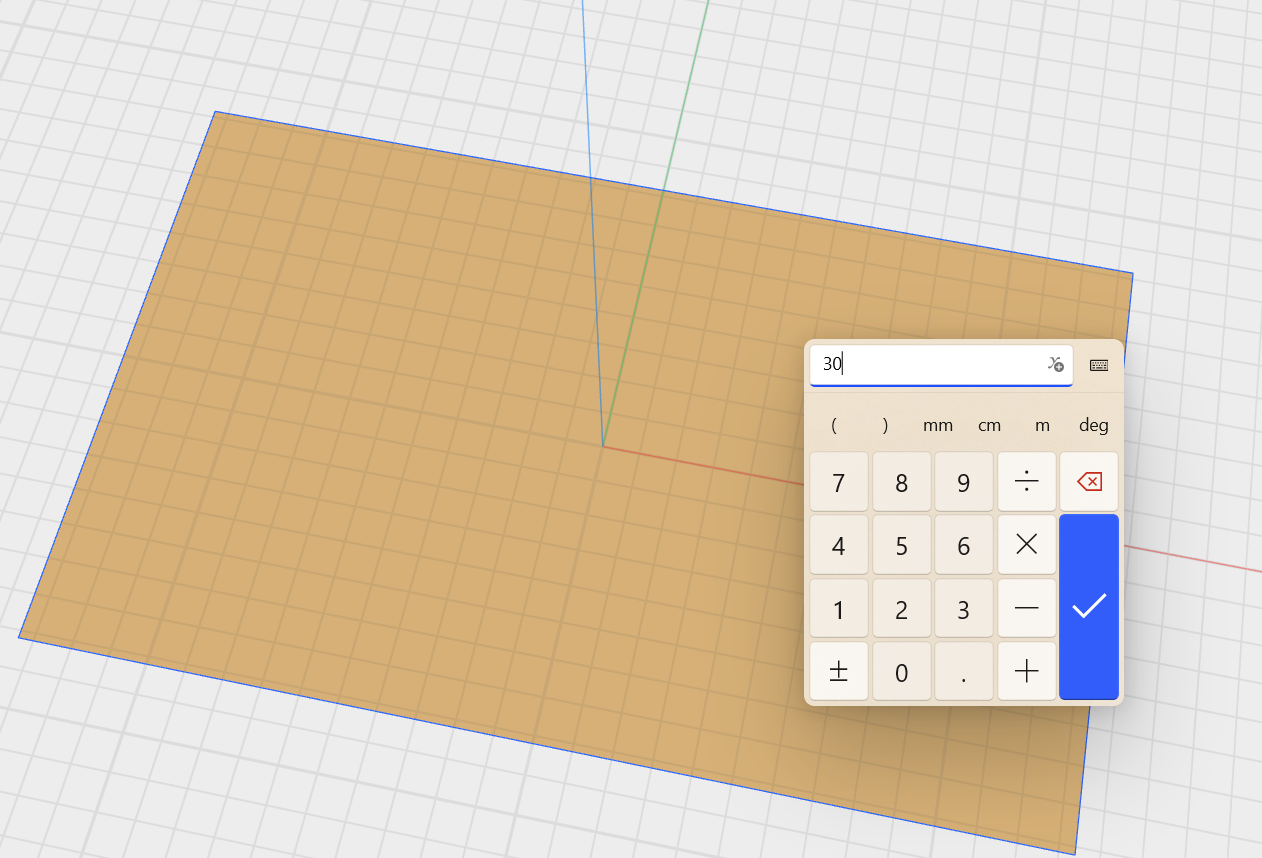

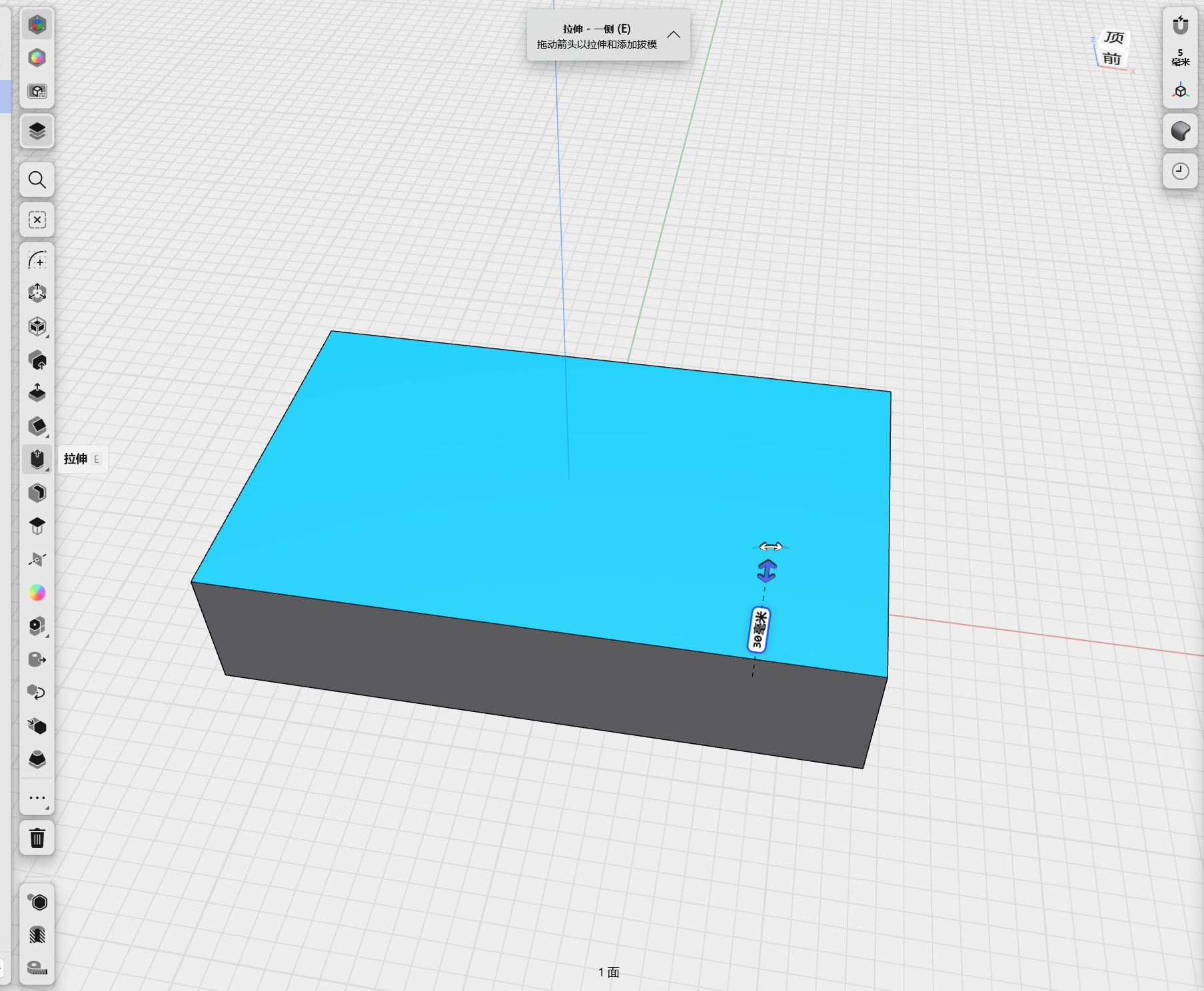

要进行拉伸，请拖动箭头调整形状，或者直接通过输入面板设定拉伸参数。本步骤中，您需要将拉伸厚度设置为30mm，从而完成整个实体的创建。

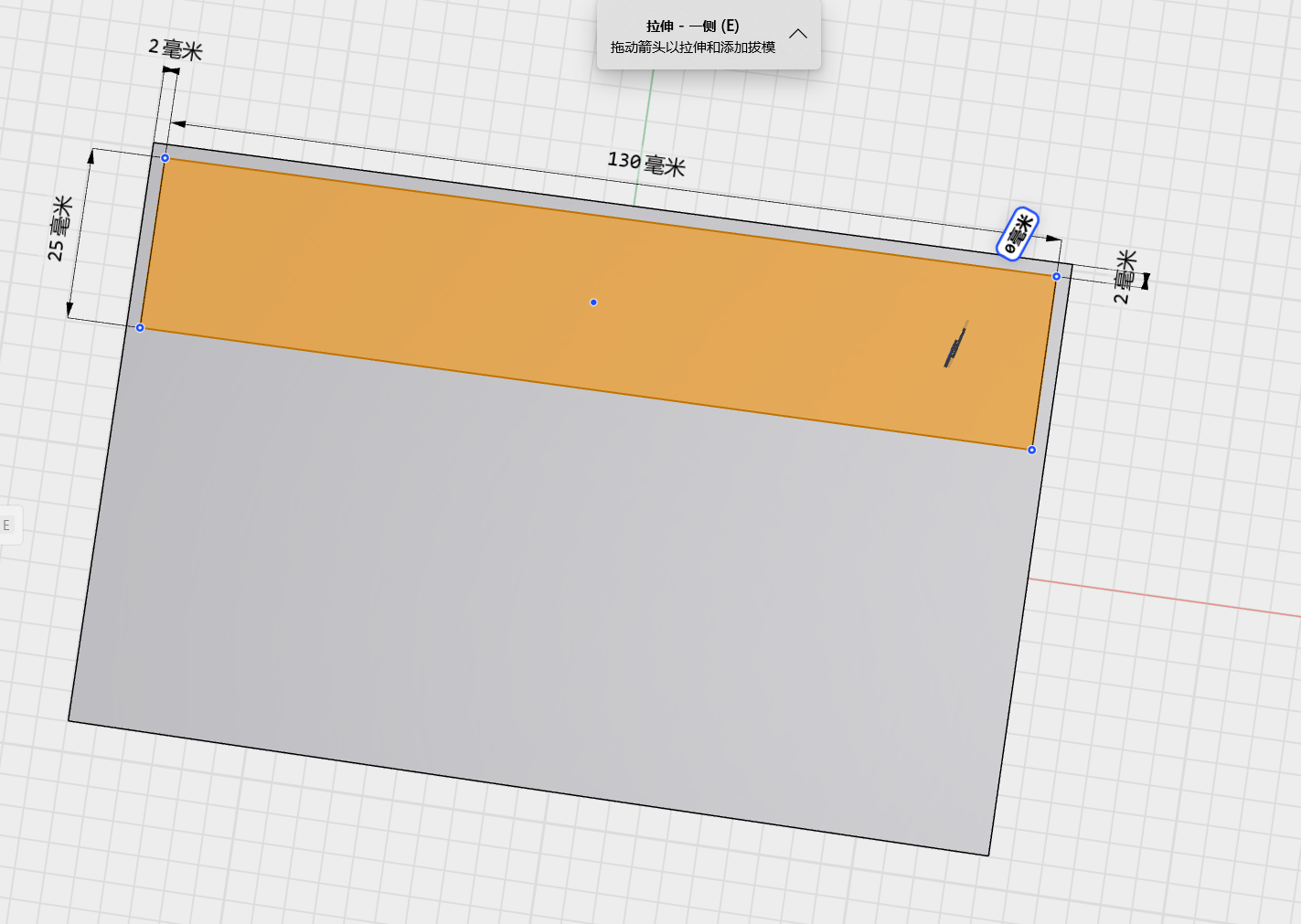

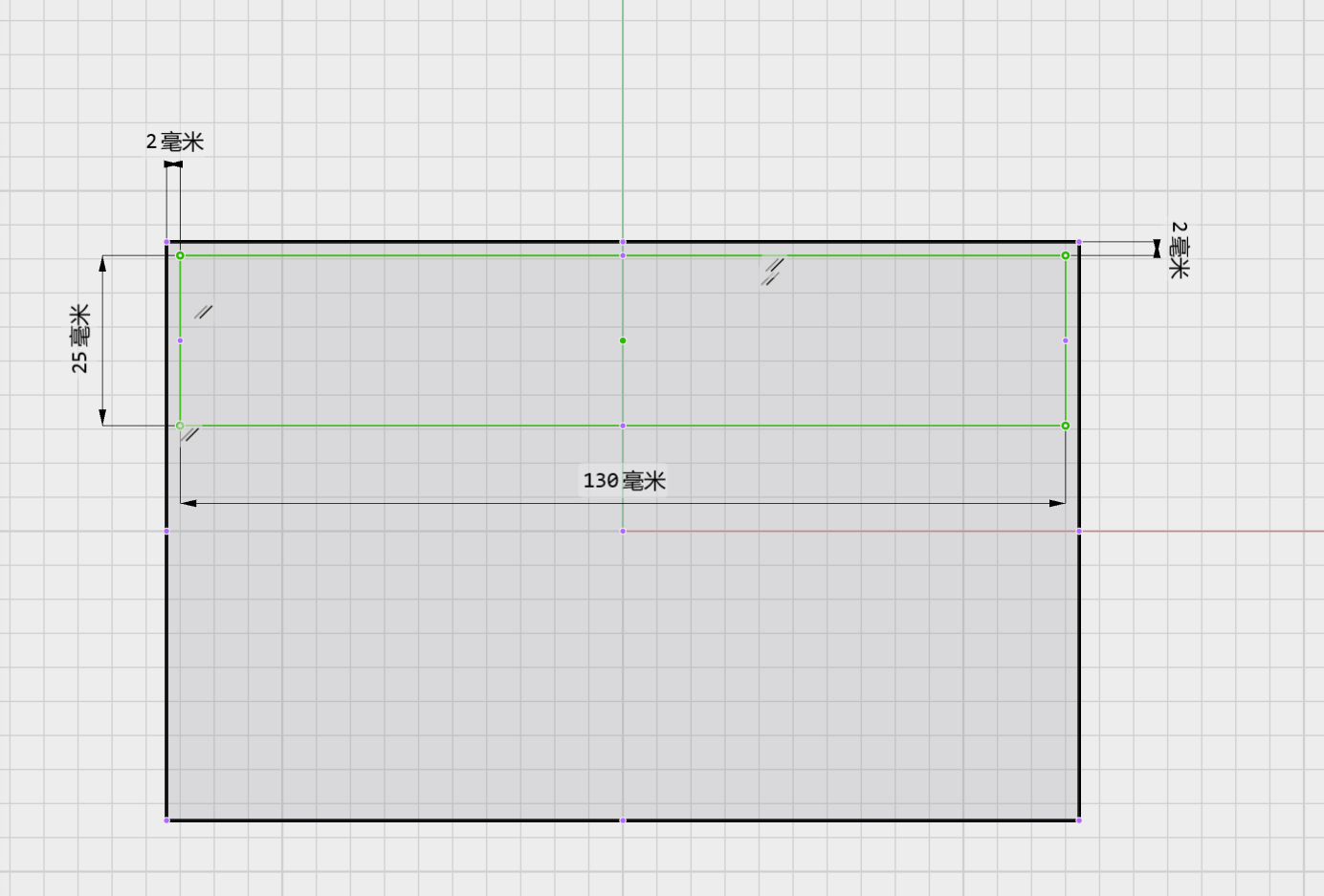

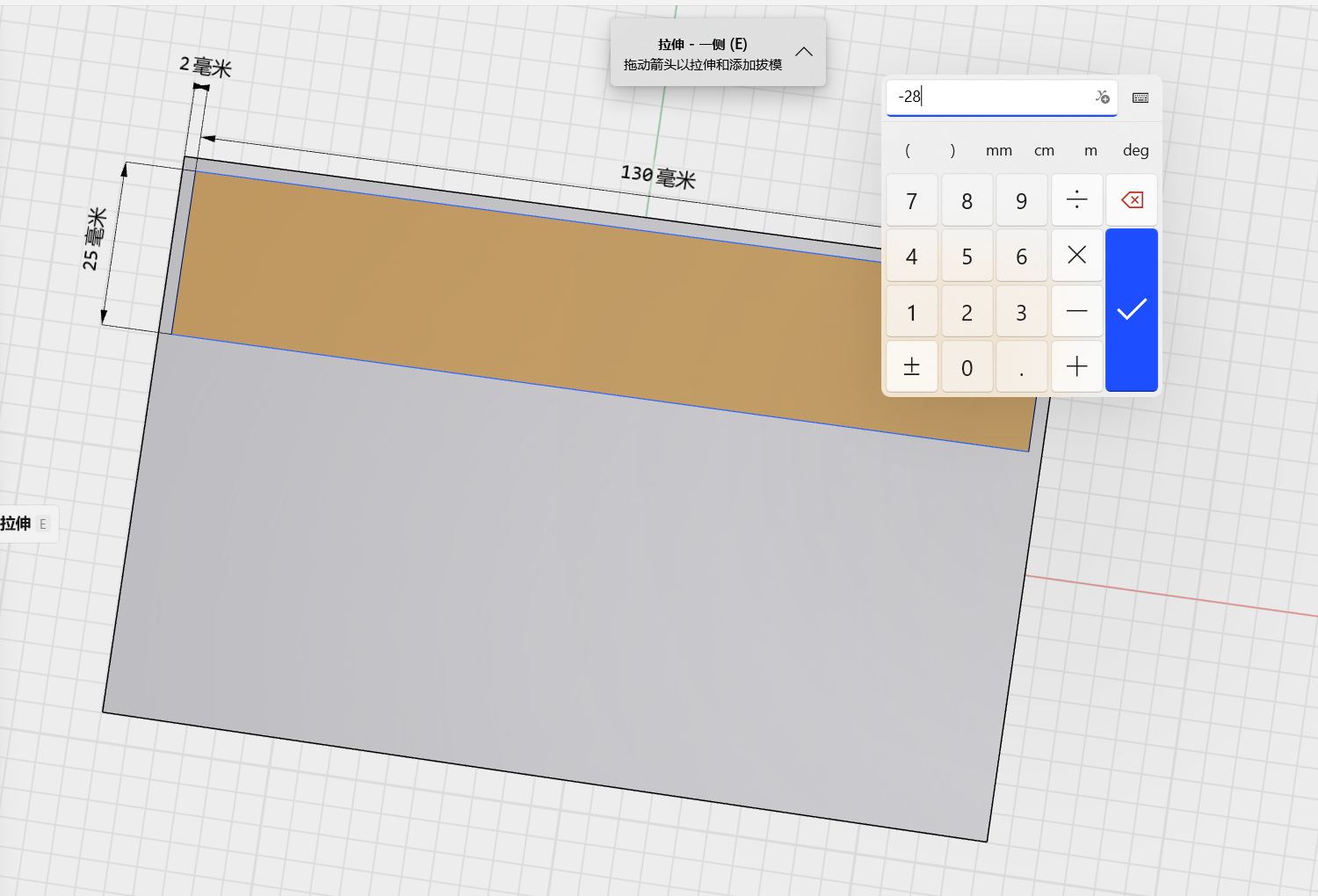

新建草图，绘制一个矩形，使其左侧和上侧距离原点均为2mm，长度为130mm。标注方法：选中一条边，按住 Shift 再选中相邻边，按图示尺寸完成标注。确认无误后进行拉伸，输入参数 -28mm 即可。

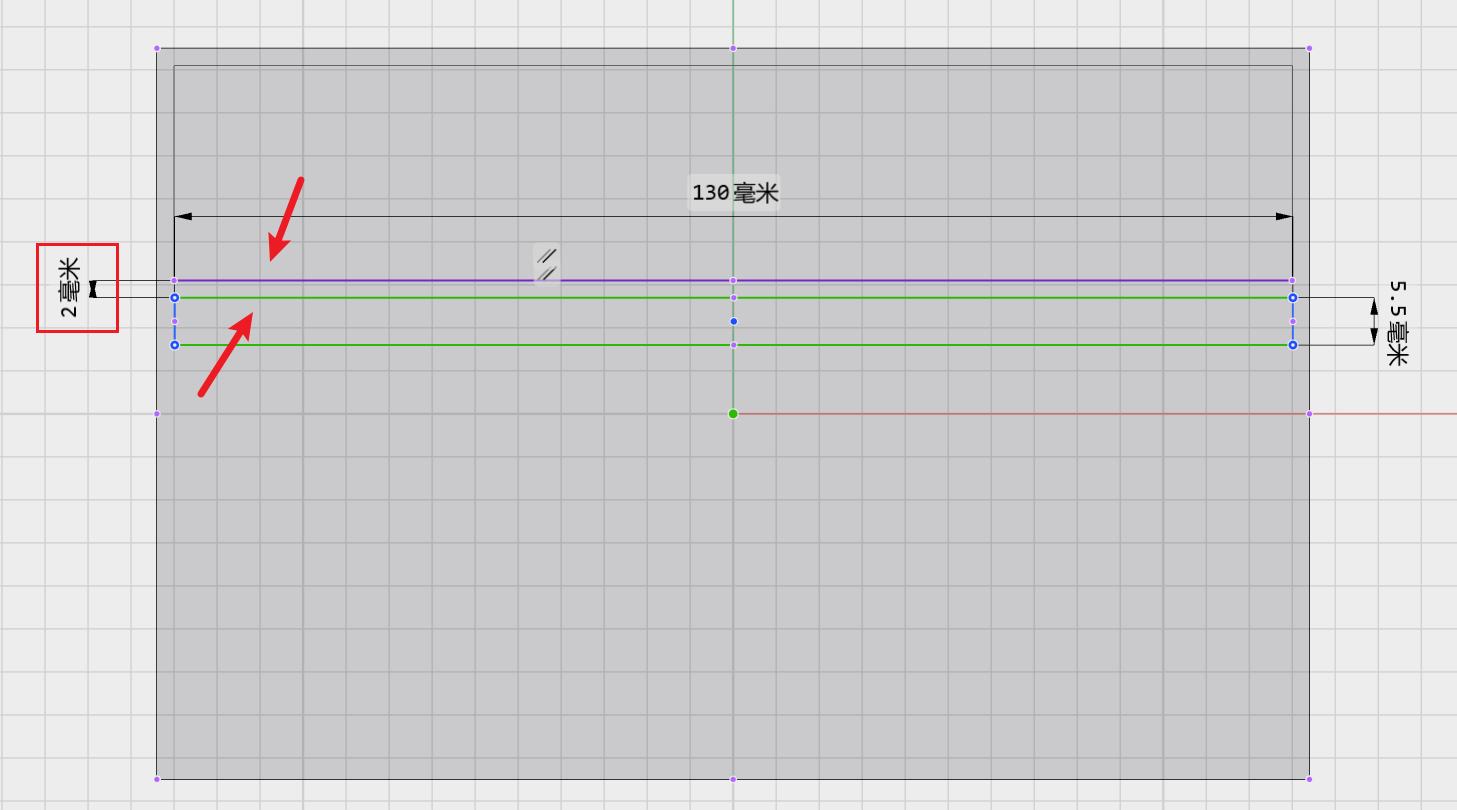

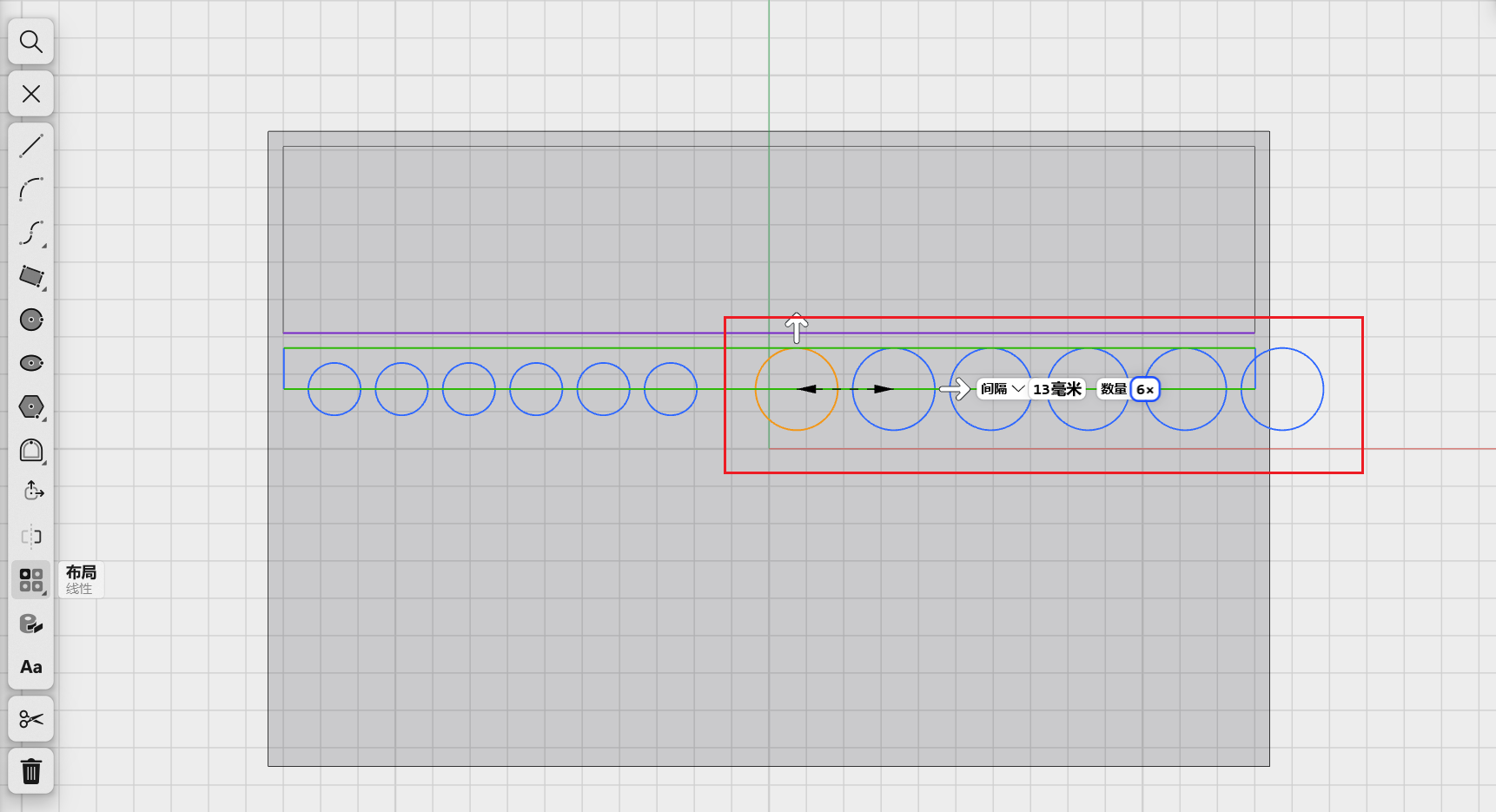

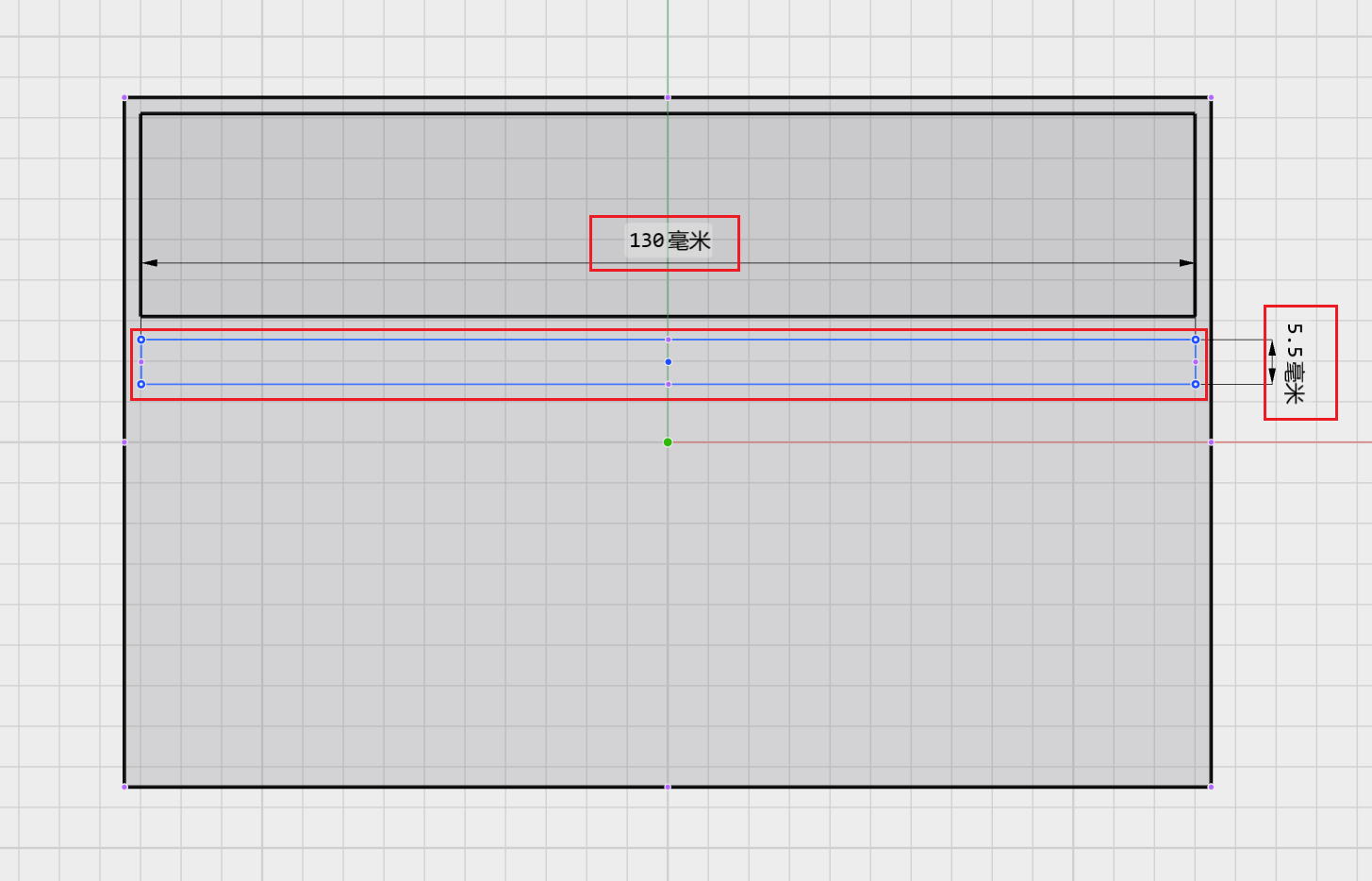

在胶枪槽的下方绘制一个新的矩形，设置其宽度为5.5mm，并确保它距离上方槽2mm。接下来，使用圆的功能，以矩形的下边框为中心点绘制一个圆，标注这个圆的直径为7mm。然后，采用线性布局对这个圆进行阵列处理，设置阵列数量为6个，每个之间的间距为9mm。在另一边重复同样的步骤，但这次圆的直径调整为11mm，并同样用线性布局进行阵列，数量依旧为6个，间距调整为13mm。

注意：圆的直径留0.2-0.5之间，建议0.5mm。

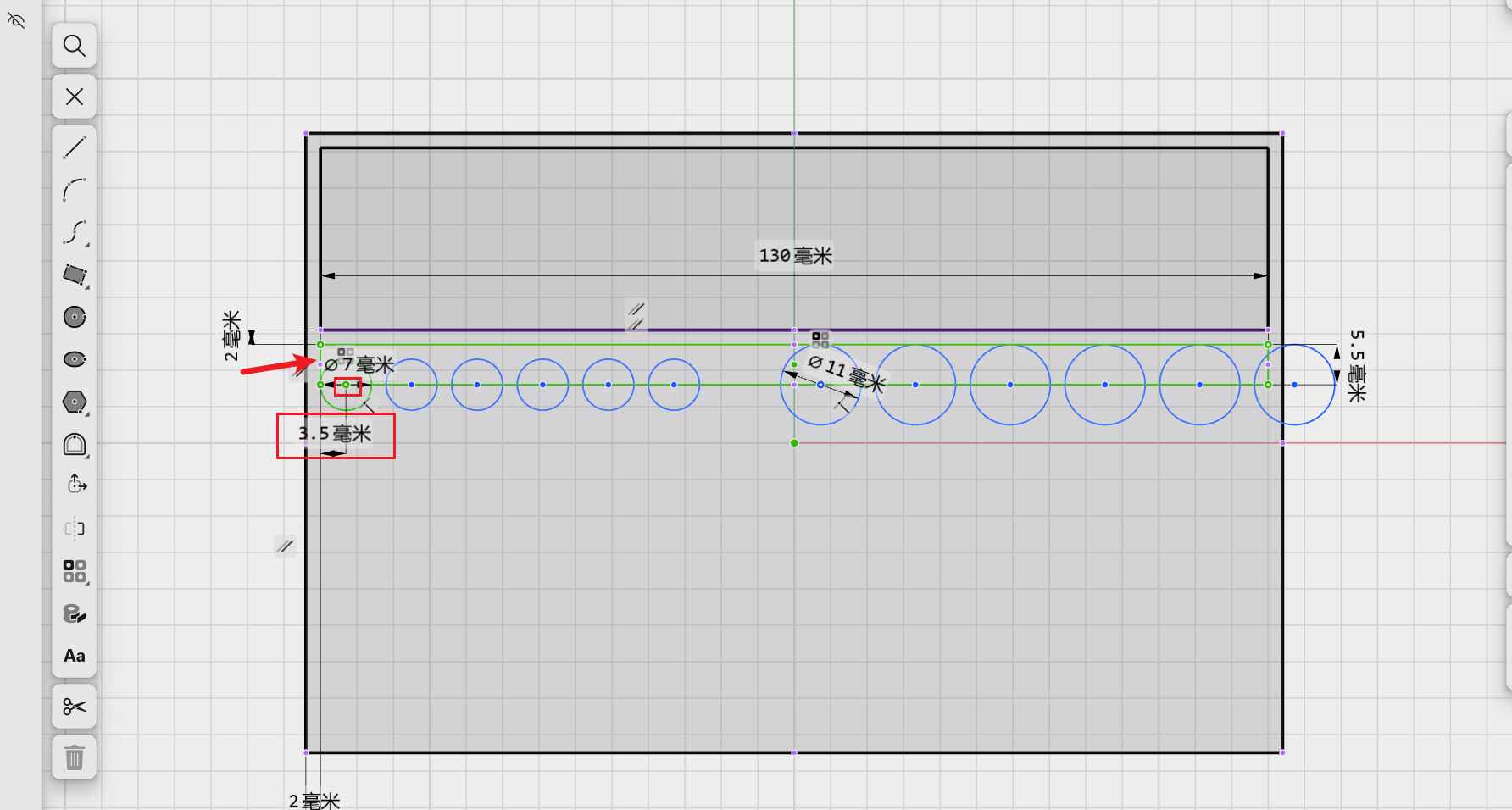

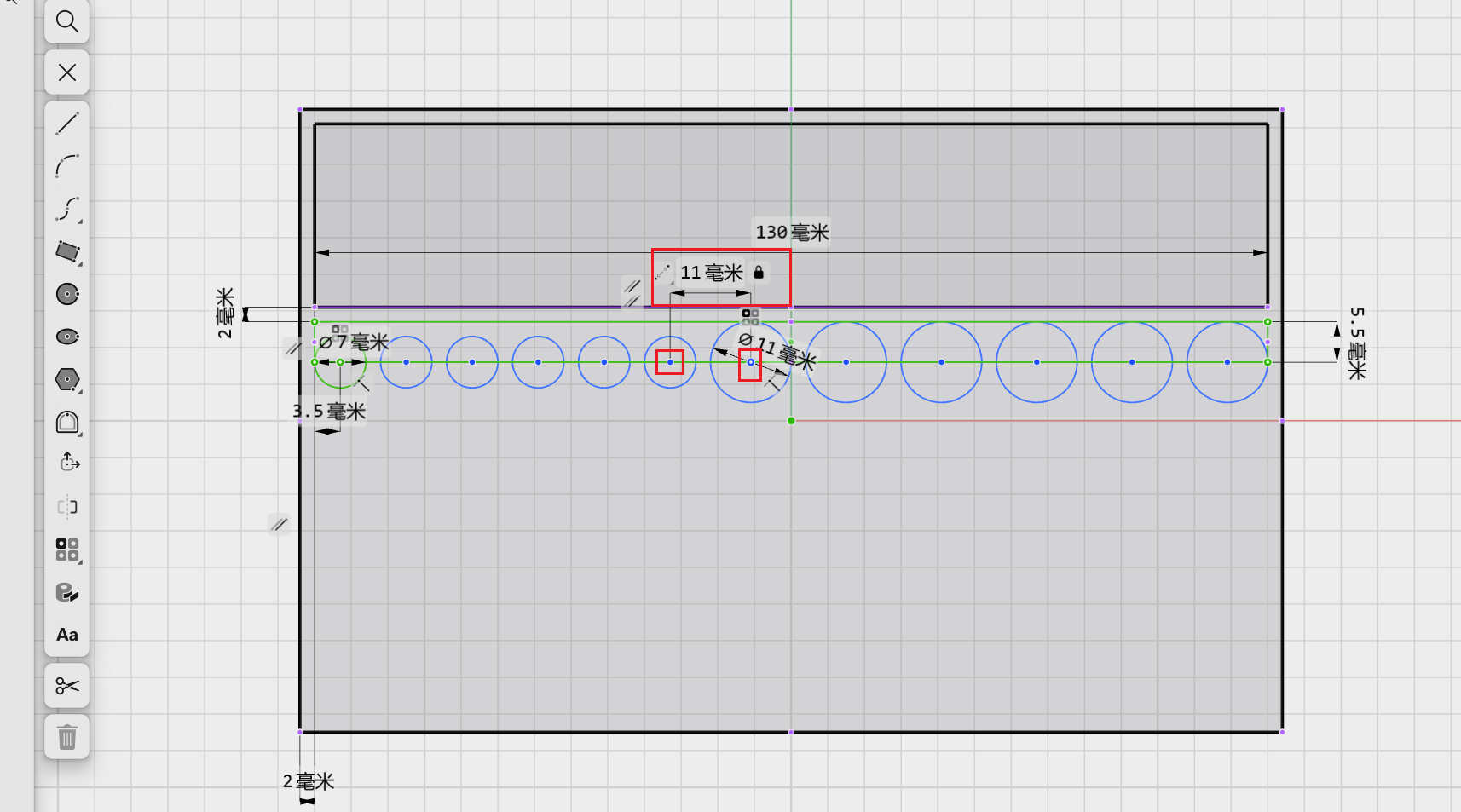

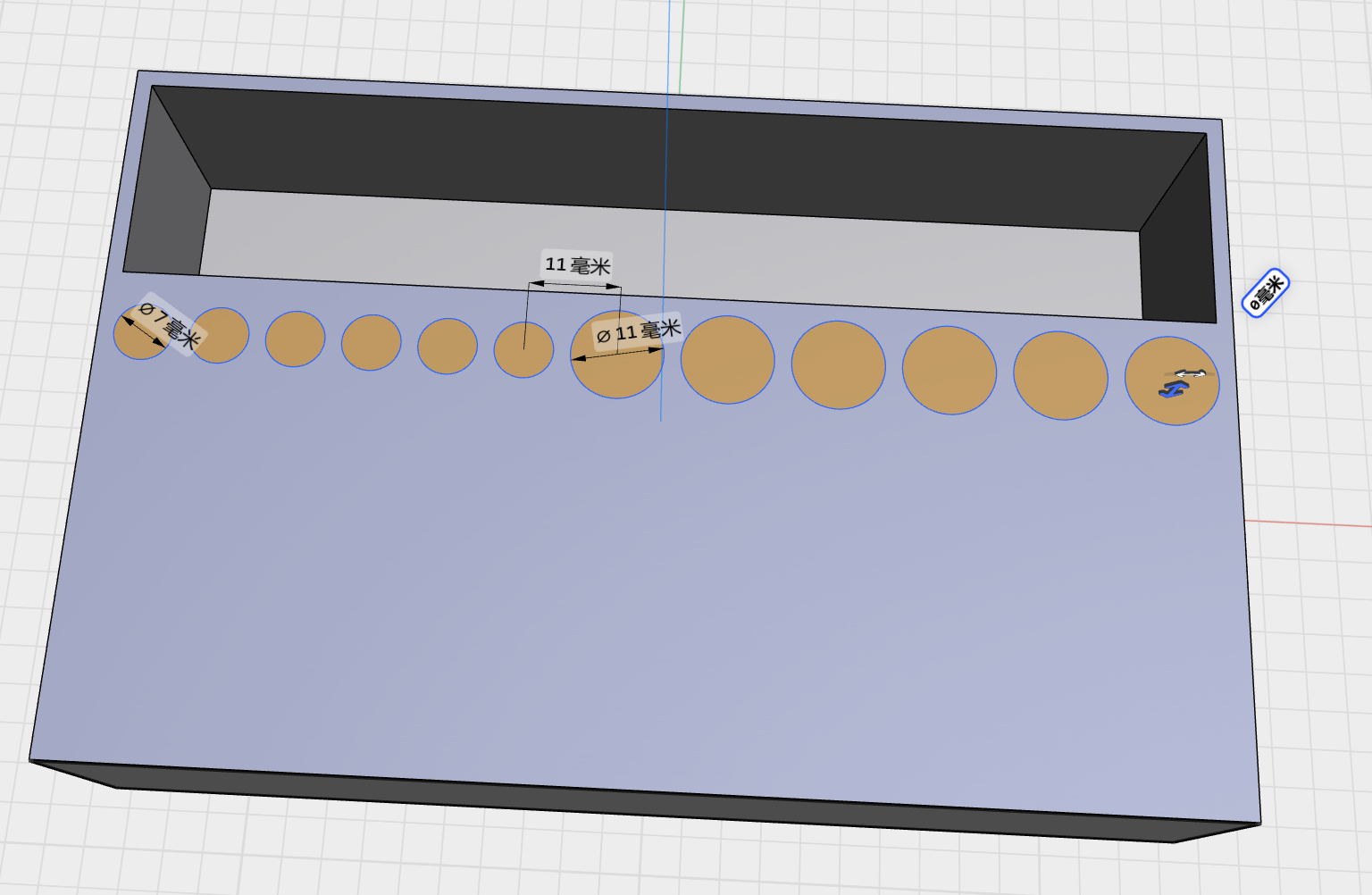

设置矩形距离边框为2mm。第一个小圆的圆心距离矩形边框为3.5mm，中间部分的小圆与大圆的圆心间距为11mm。

标注方法：先选中一个点或边，再按住 Shift 键选中另一个点或边，即可标注两者之间的距离。

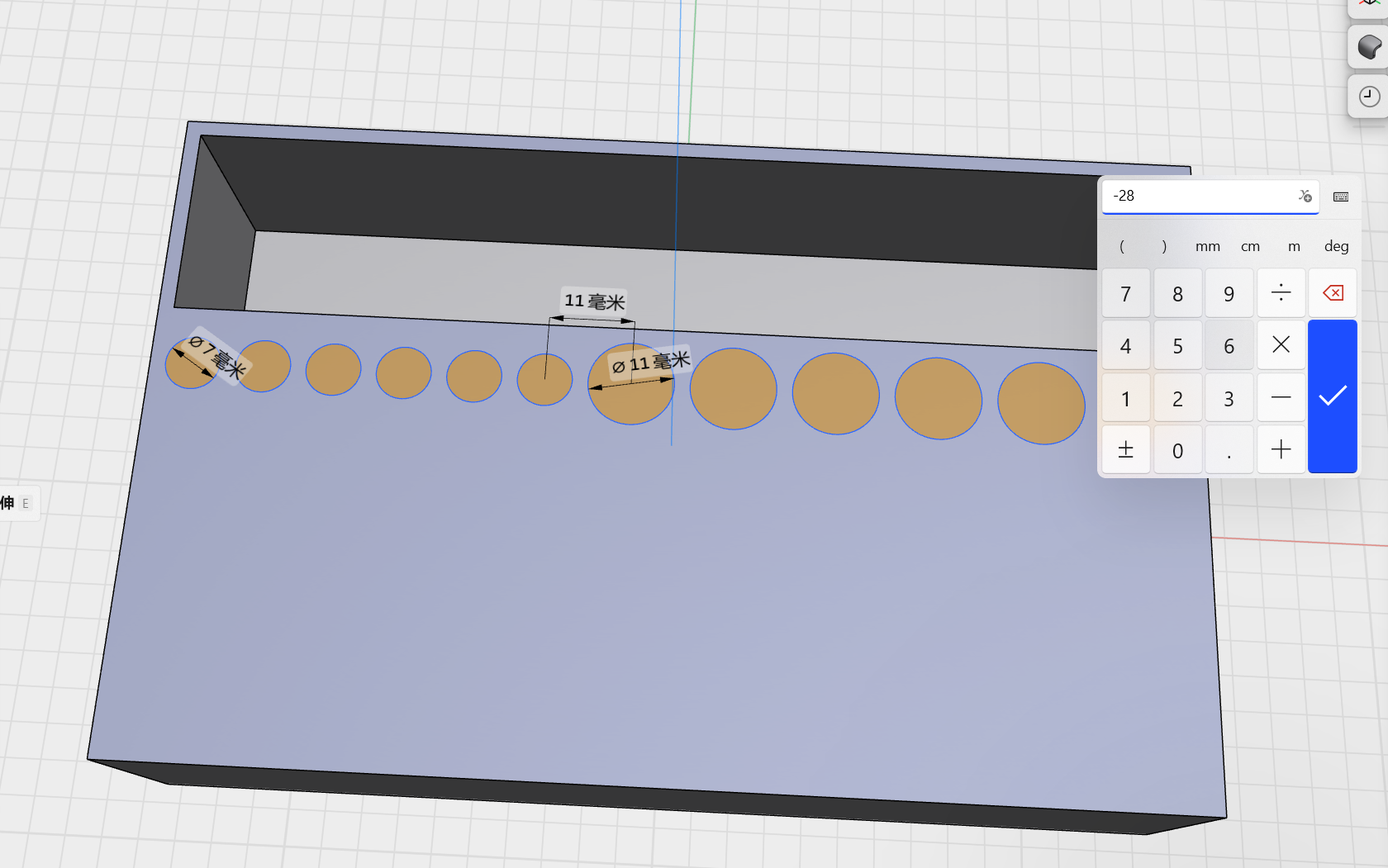

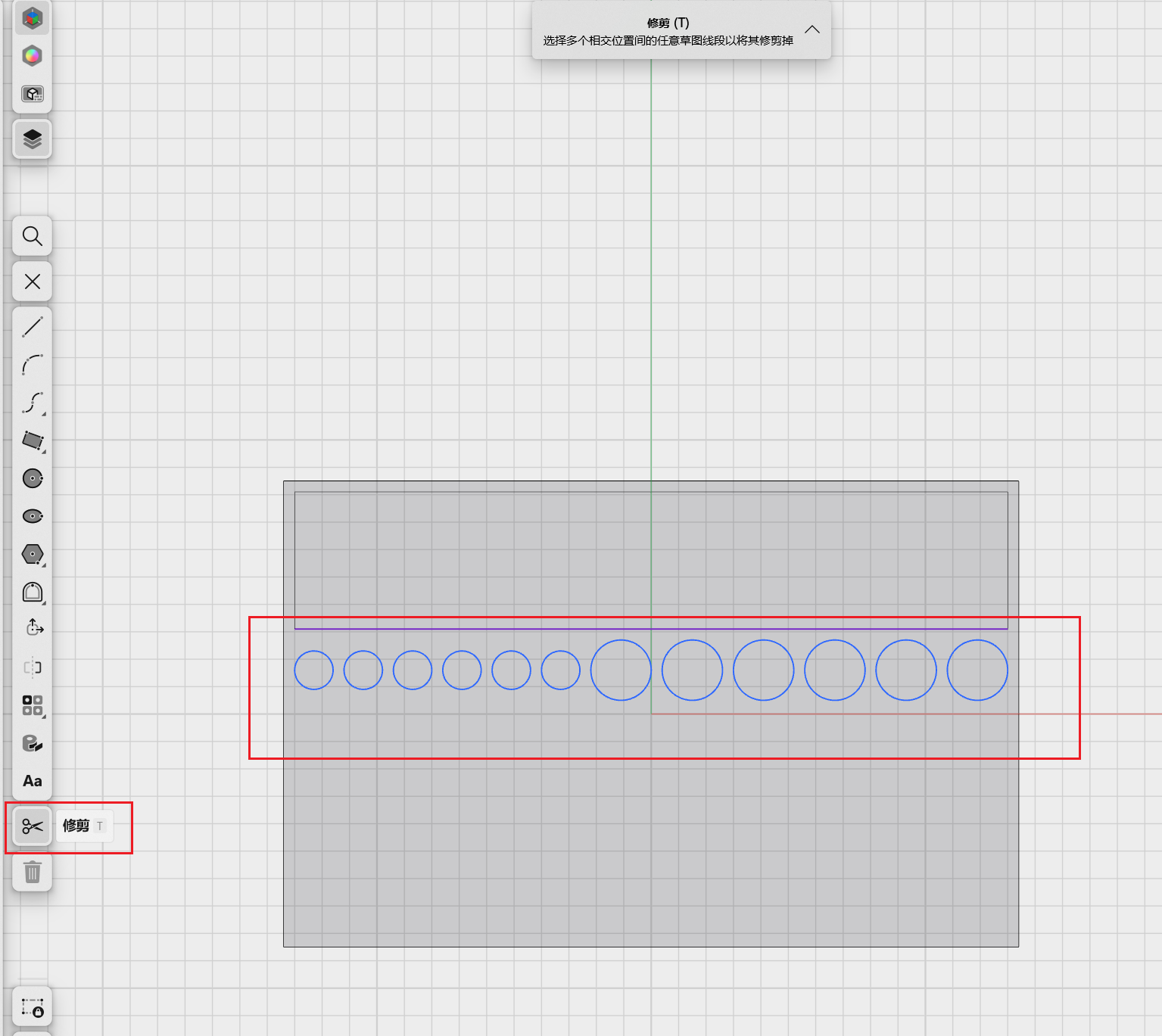

使用修剪功能，删除多余边线，仅保留所有圆。按住 Shift 键并左键依次选中所有圆，然后一次性进行拉伸，拉伸高度设为 -28mm。

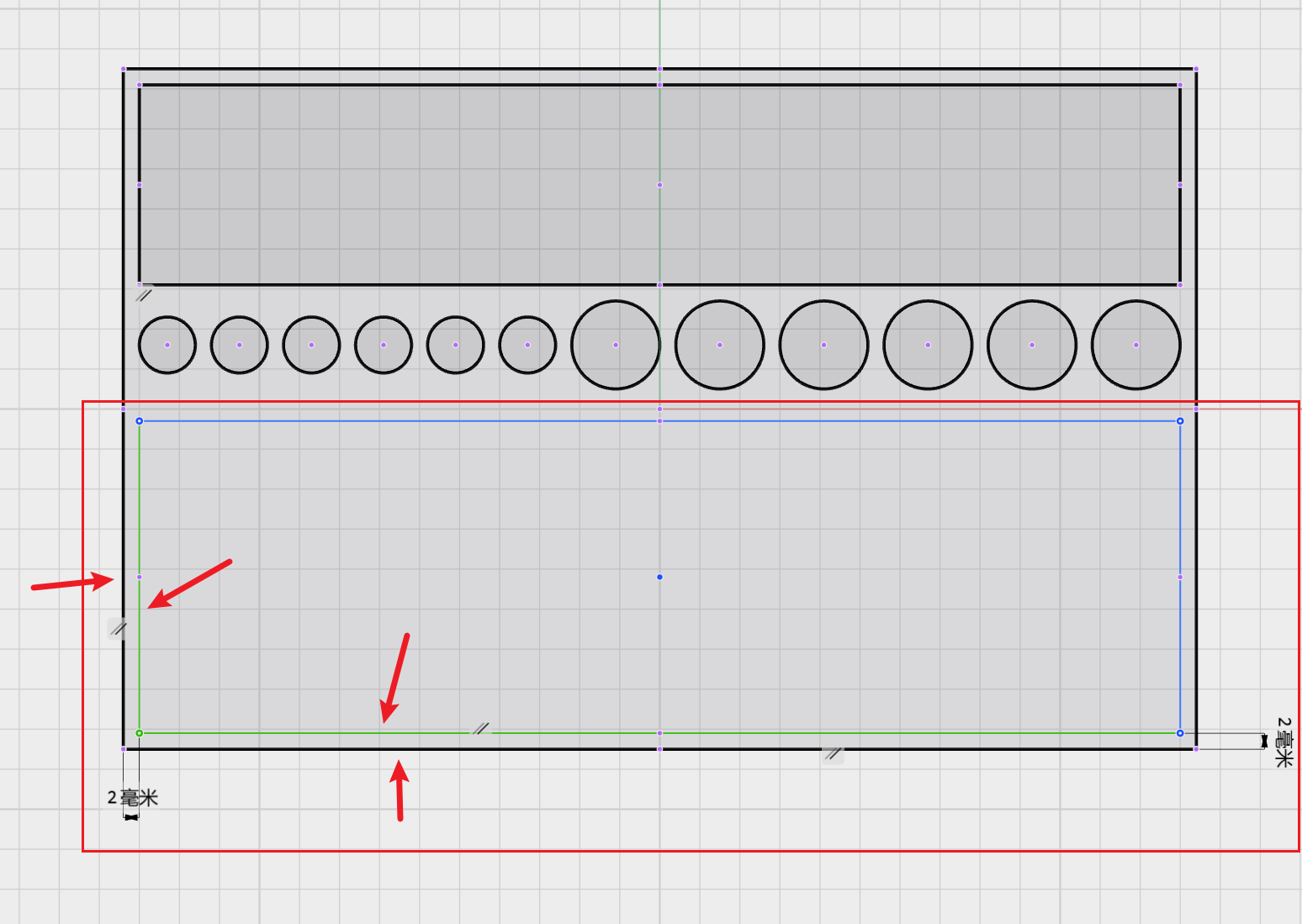

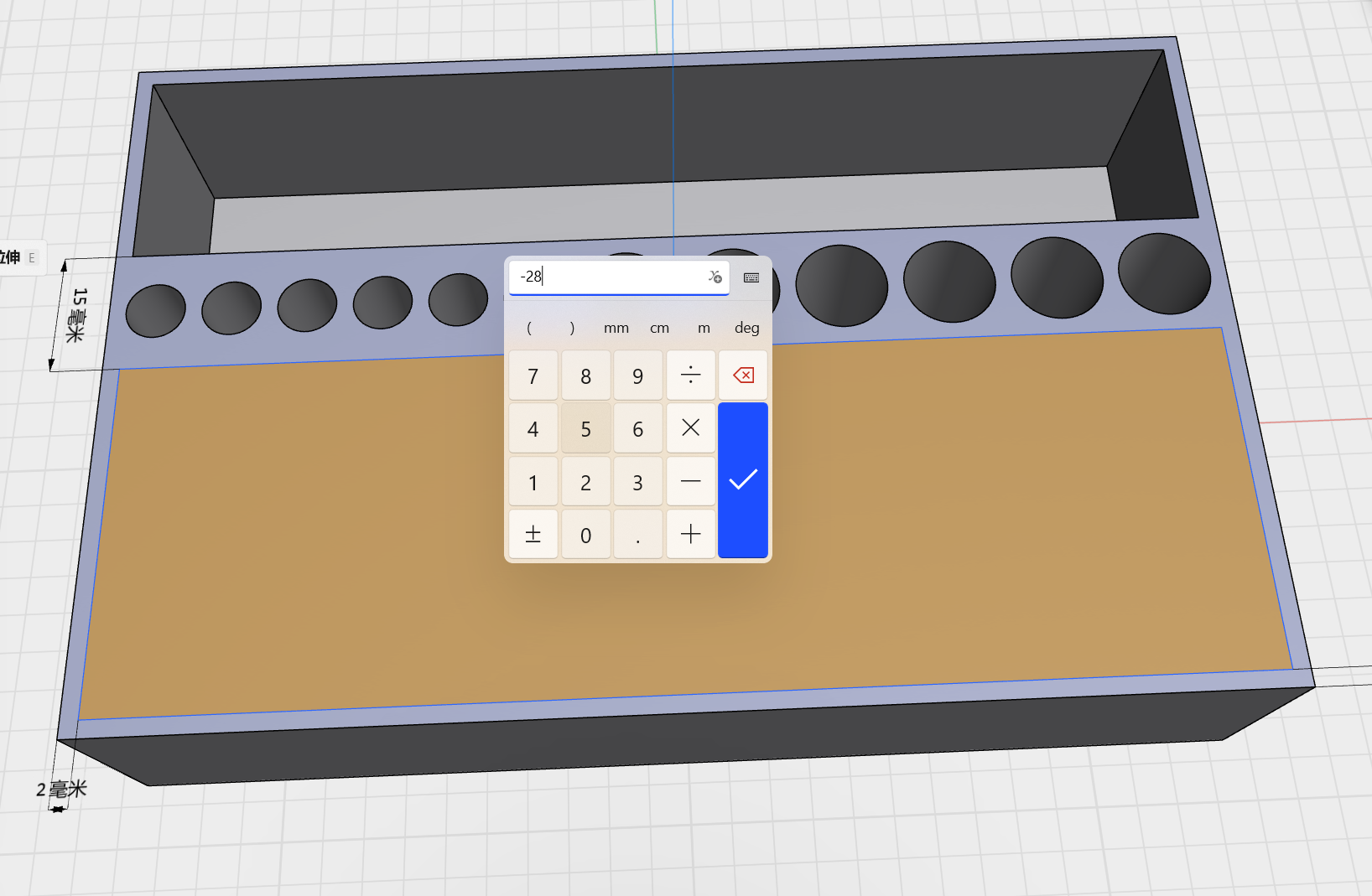

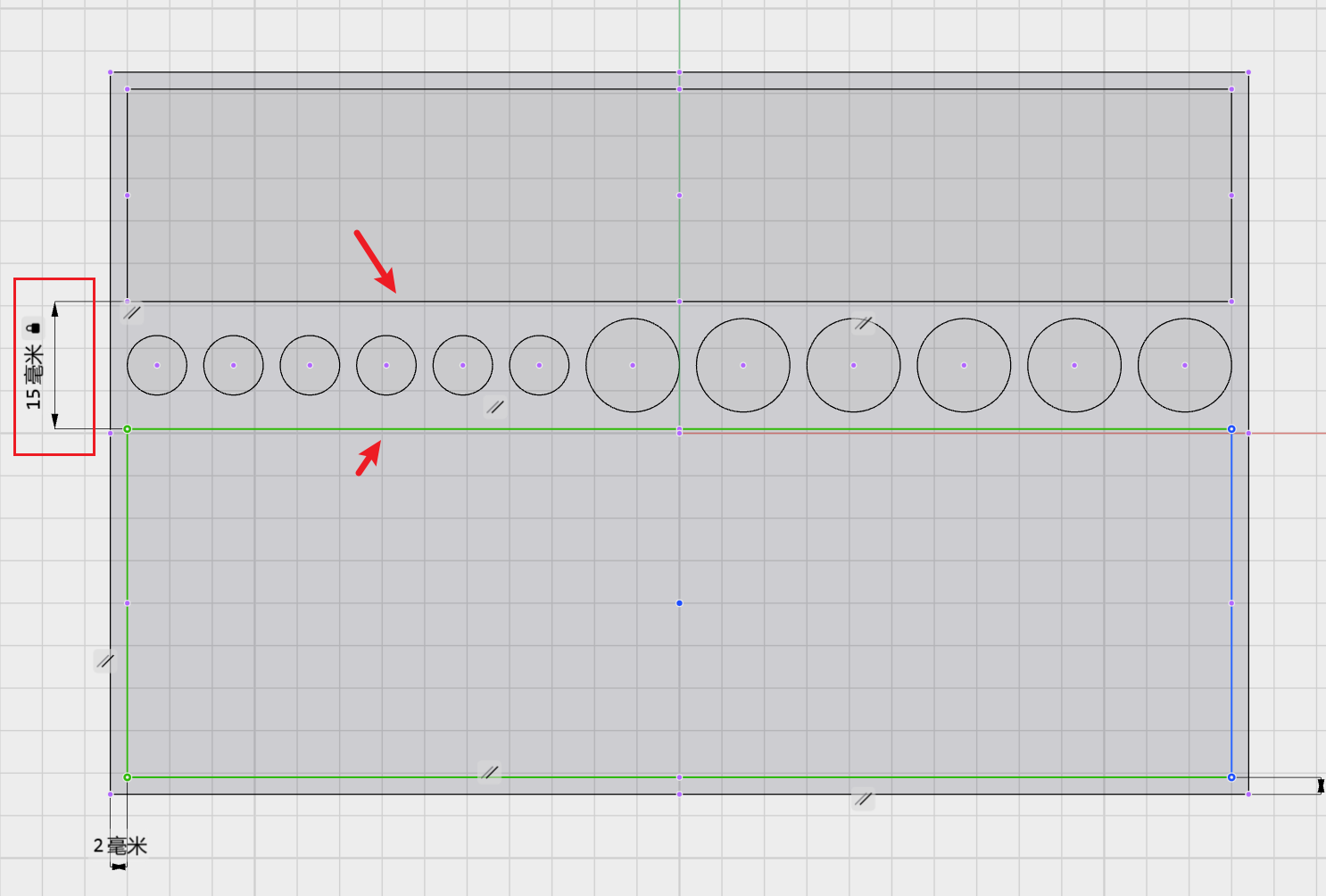

在目标面的最下方绘制一个矩形，确保该矩形距离左边和下边的距离均为2mm。同时，这个矩形距离胶枪槽下边框应保持15mm的距离。完成绘制后，选中该矩形，并使用拉伸功能将其高度调整-28mm。

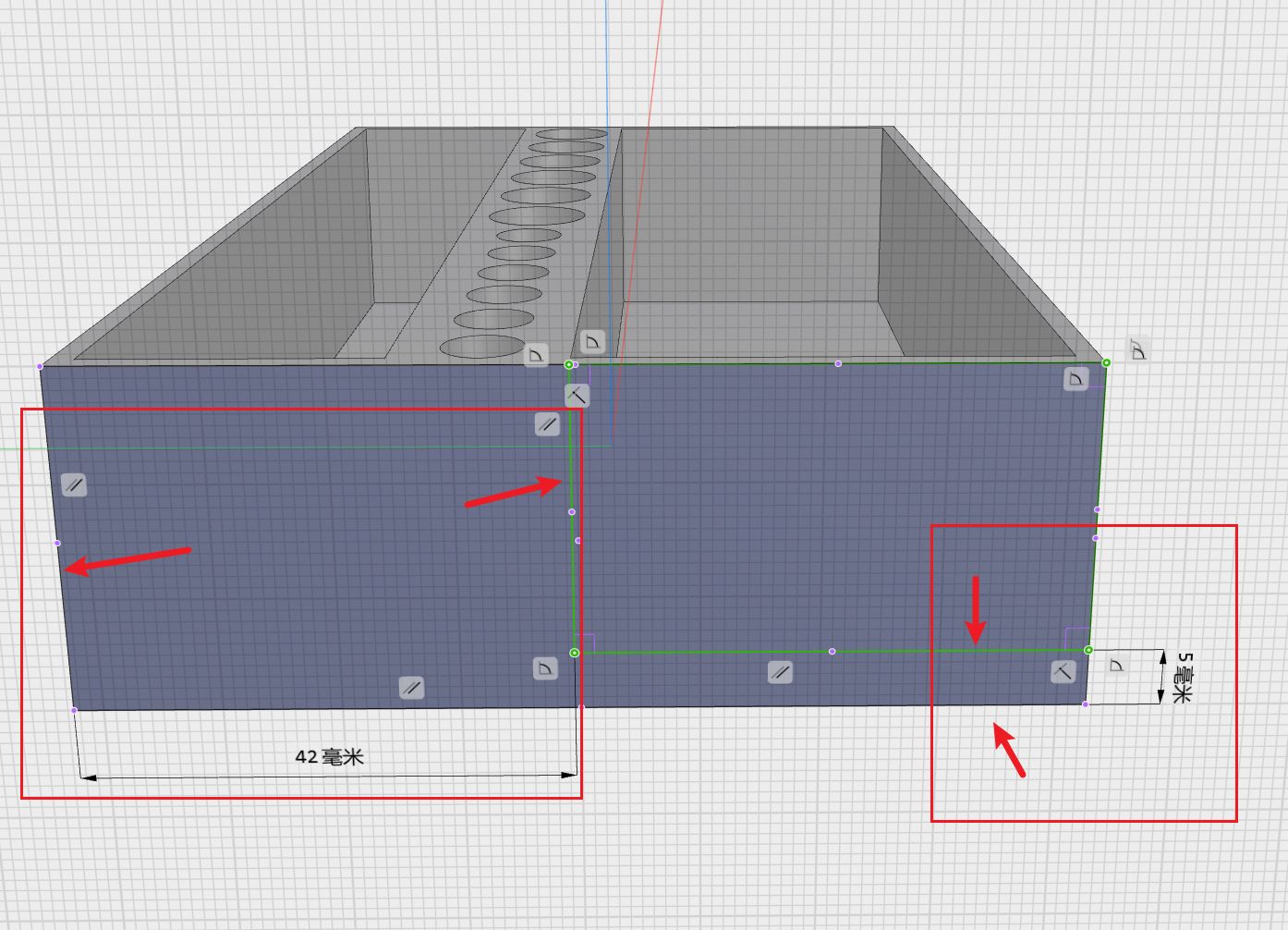

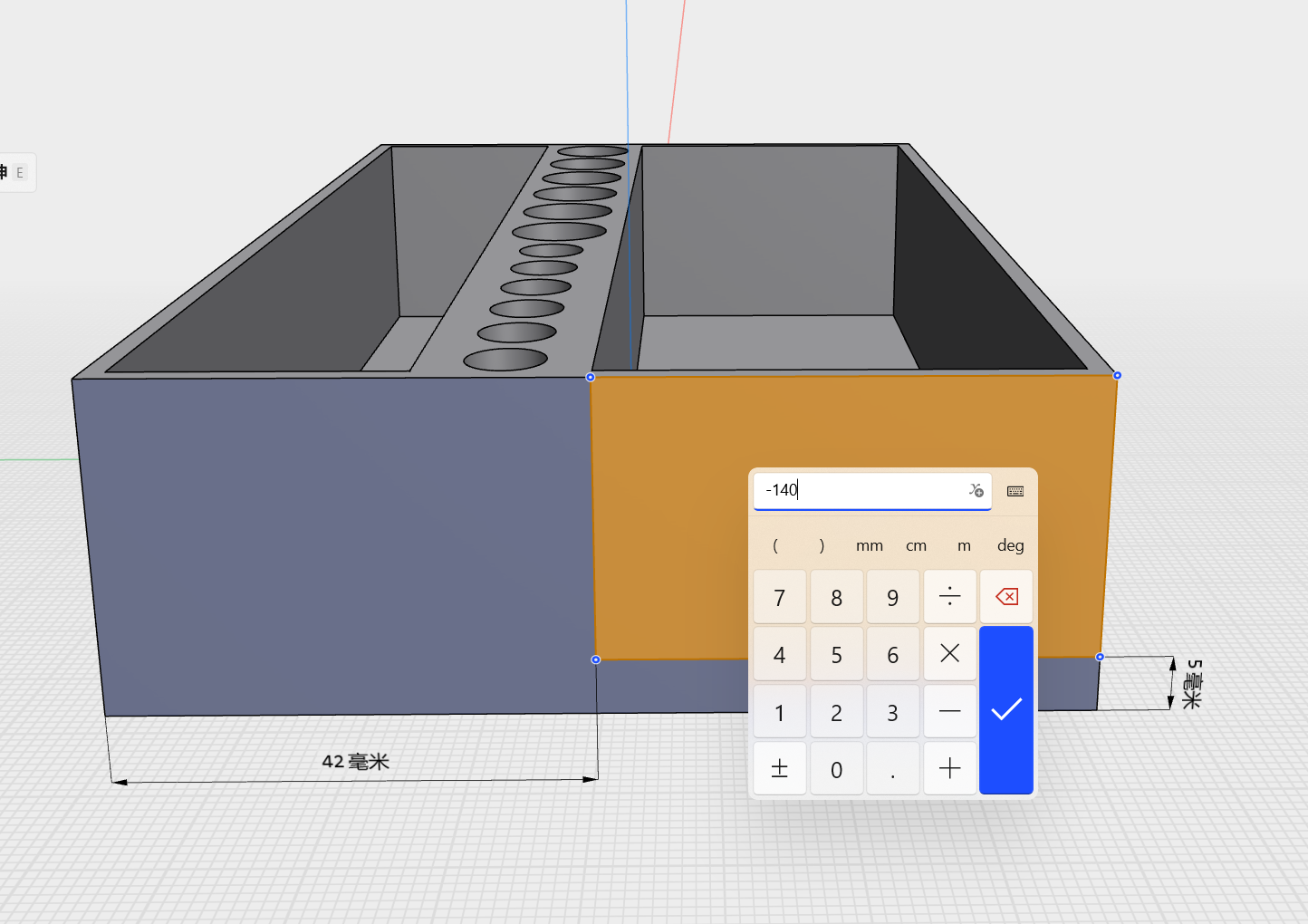

首先，将视角切换到左侧视图。在这个视图中开始草图绘制，使用三点方式画出一个矩形，确保矩形的左边框距离最左侧为45mm，矩形的下边框距离底部为5mm。完成矩形绘制后，对该矩形进行拉伸操作，并设置拉伸参数为-140mm。

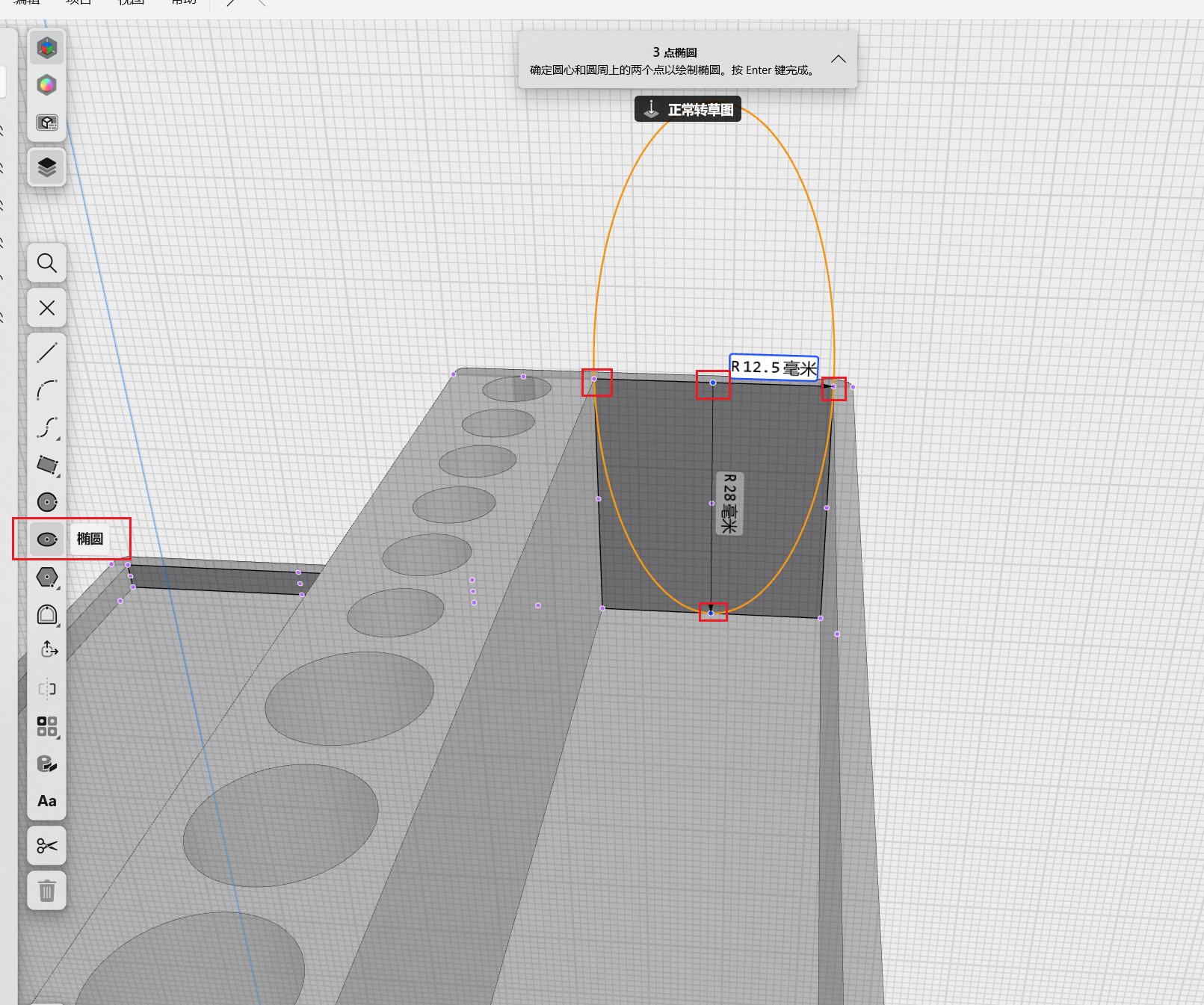

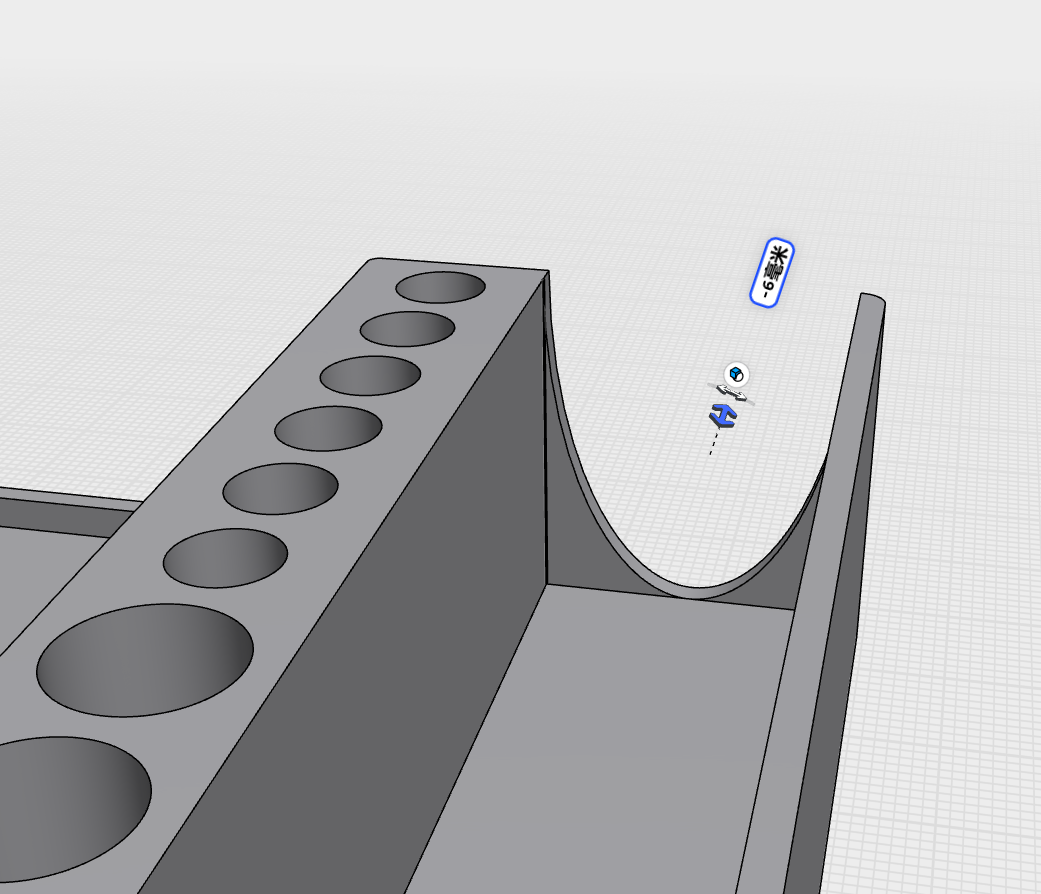

首先，拖动模型以显示胶枪槽的边缘，可选择左侧或右侧进行操作（两者方法相同）。使用椭圆工具，依次连接槽的两个端点和底部中心点，完成椭圆绘制。随后，通过拉伸功能切除多余部分，拉伸参数设为 -6mm。
