简约实用纸抽盒3D建模教程：从草图到实体设计

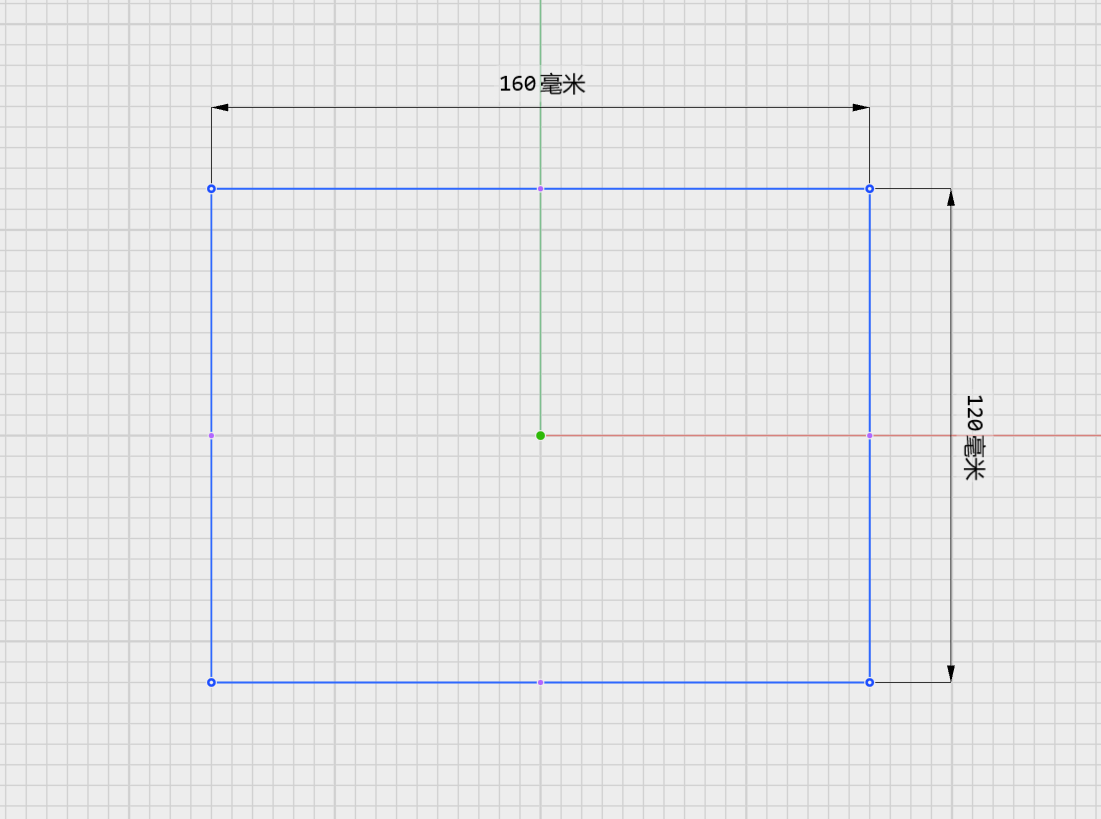

要绘制一个尺寸为160mm x 120mm的矩形，首先完成矩形的绘制。绘制完成后，选择需要调整的边以修改其参数。接下来，对整个矩形进行拉伸操作，使其成为一个立体图形；当表面变为黄色时，表明该面已被选中用于后续操作。此时，输入所需的拉伸高度，将高度设置为80mm。

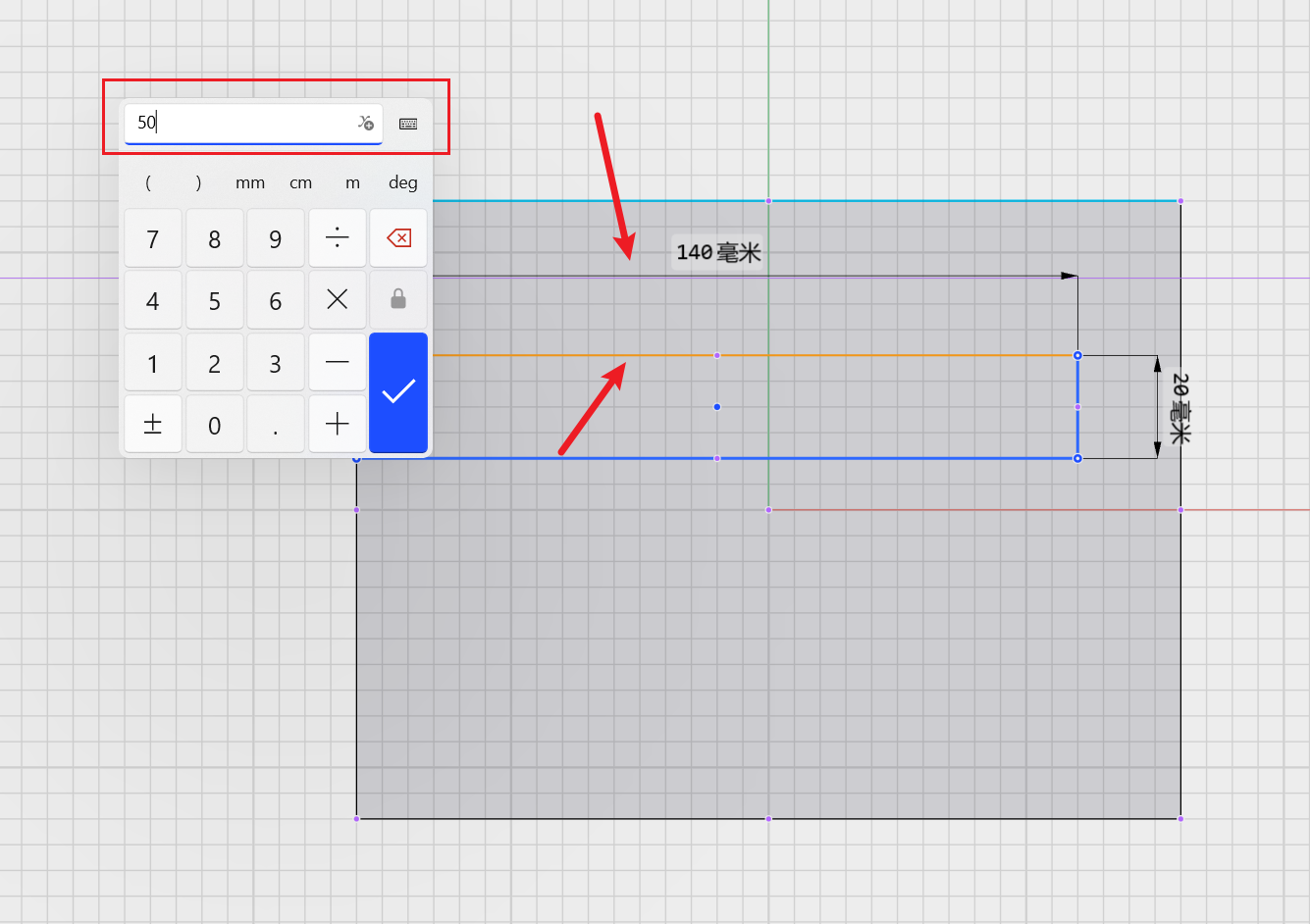

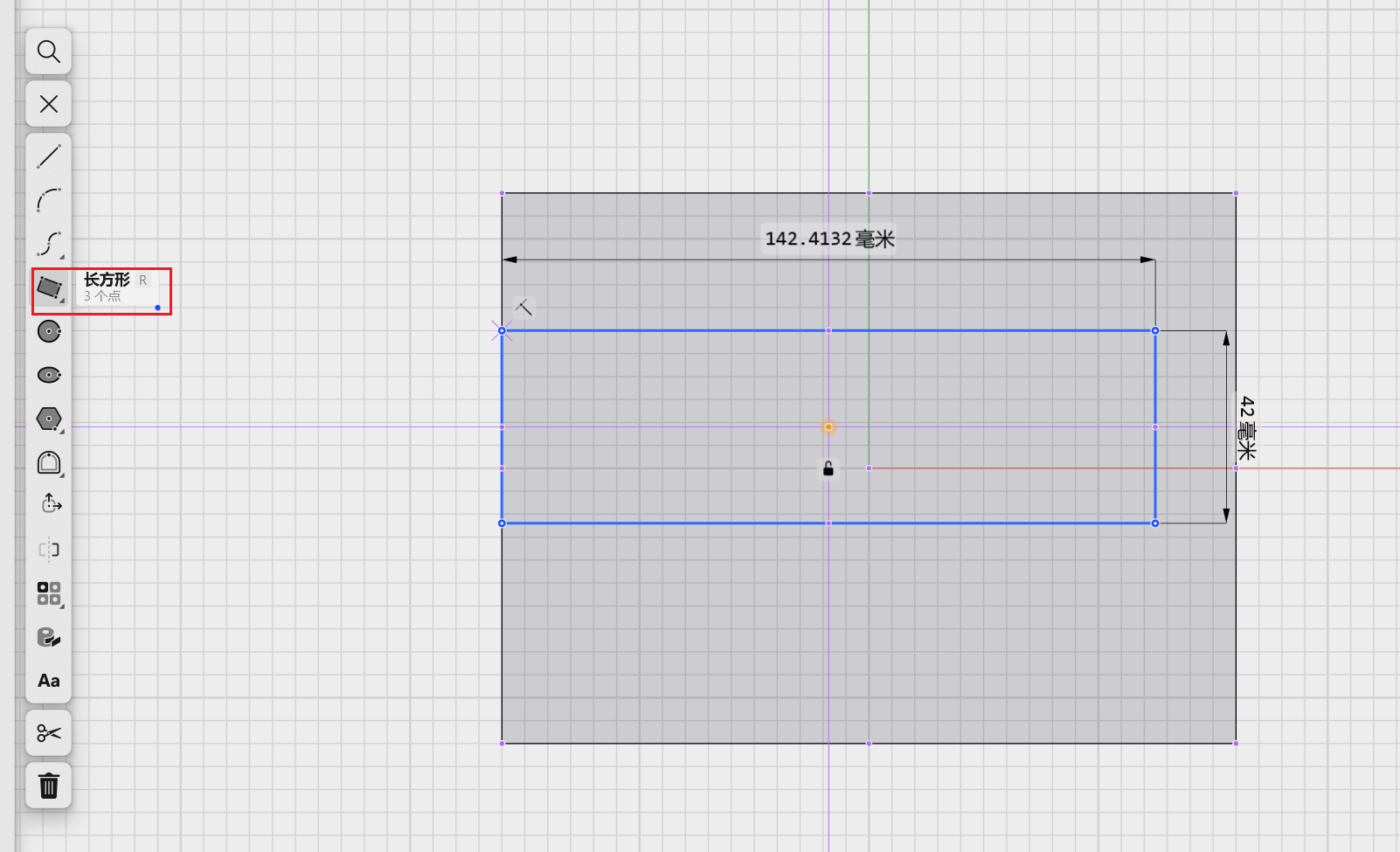

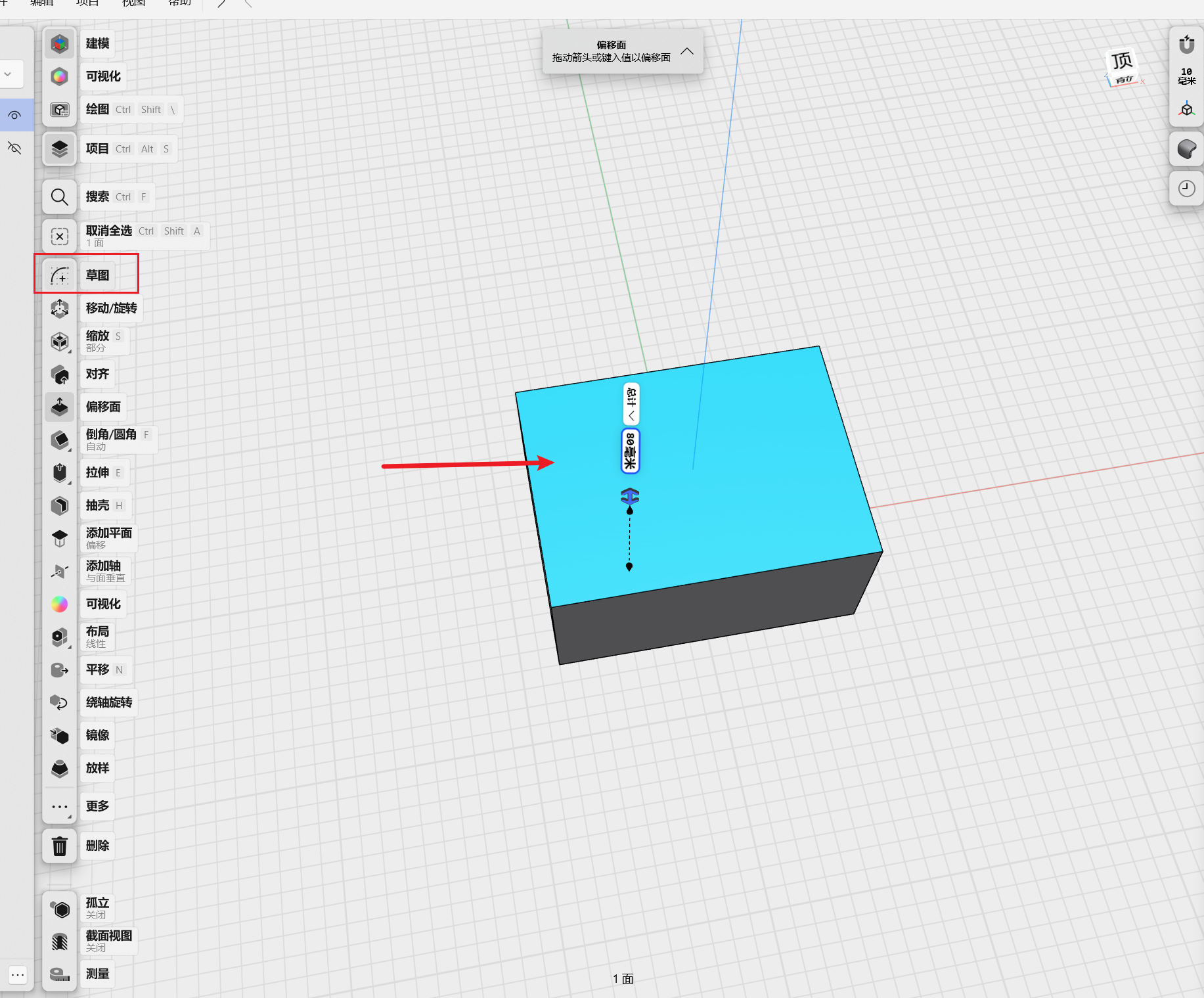

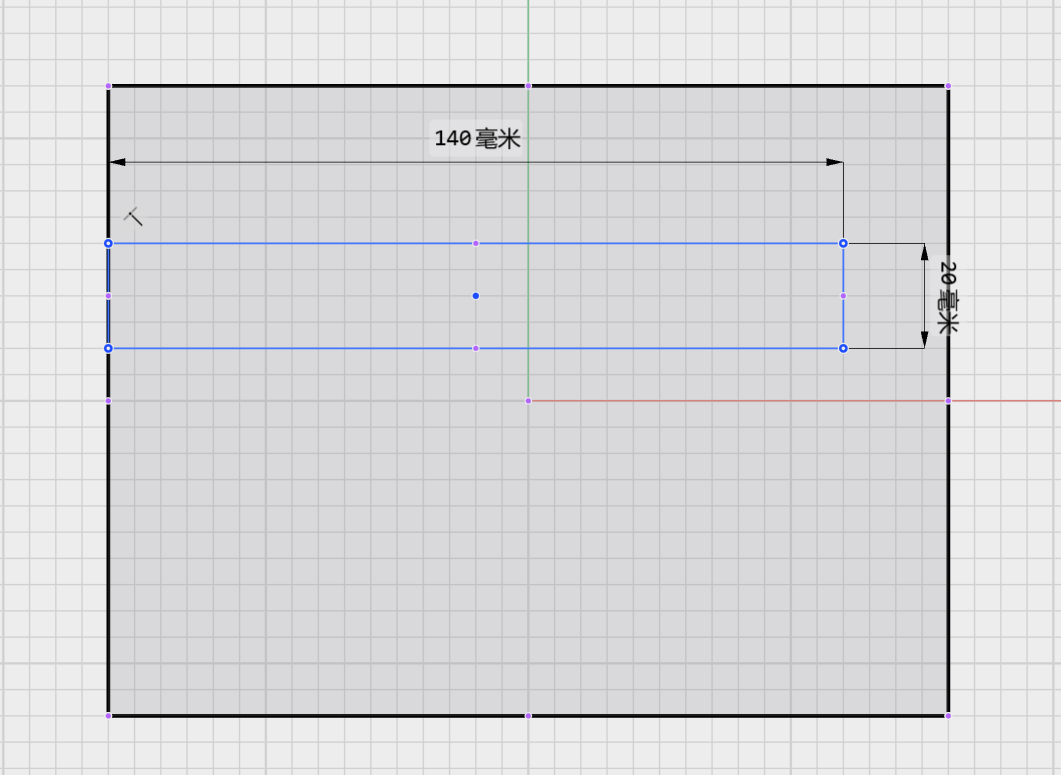

完成拉伸操作后，接下来在模型的顶部开始一个新的草图绘制。首先，从左侧边作为起点画一个矩形，并对相应的边进行尺寸标注：长度为140mm，宽度为20mm。确保选中矩形的边后，按住Shift键同时选择面的顶部来标注这两者之间的距离，该距离应设置为50mm。

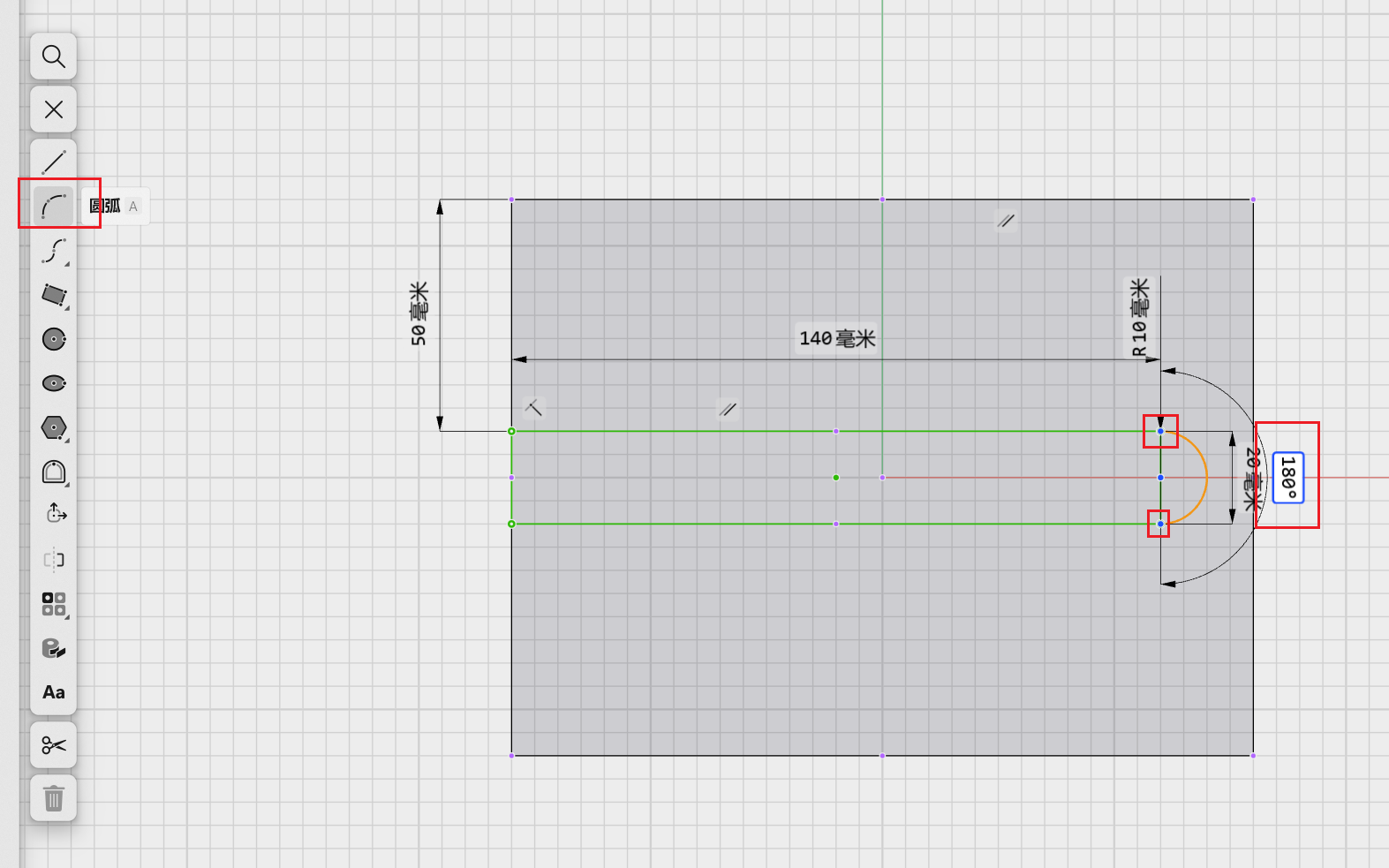

完成这些步骤后，在矩形的右侧绘制一个半圆。可以使用圆或圆弧工具实现这一点；在这个例子中，我们采用圆弧工具。只需确定两个点，并设置角度为180度即可形成所需的半圆。

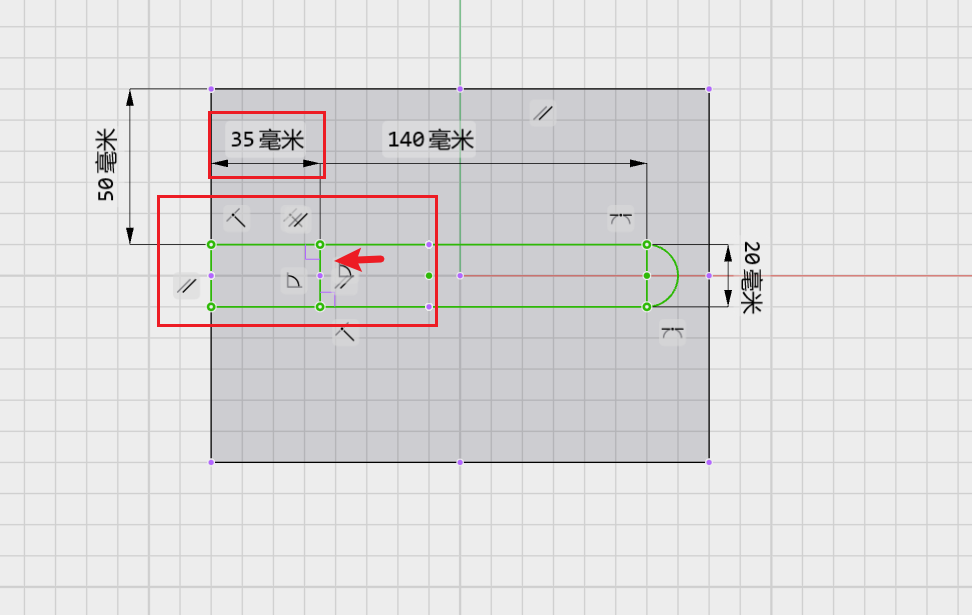

1. 绘制竖直线：在矩形的前四分之一处（即距离左边框35mm的位置）绘制一条竖直线。确保选中这条线后，使用尺寸标注功能标注它与左边框的距离为35mm。
2. 使用样条曲线工具：
3. 找到并选择工具栏中的“样条曲线-拟合”工具。
4. 开始绘制样条曲线，起点设在矩形的左下角顶点。
5. 绘制过程中，将曲线引导至矩形的大致中间位置，完成样条曲线的创建。
6. 调整样条曲线：
7. 选中刚刚创建的样条曲线，你会注意到曲线上有两个可调节的点。

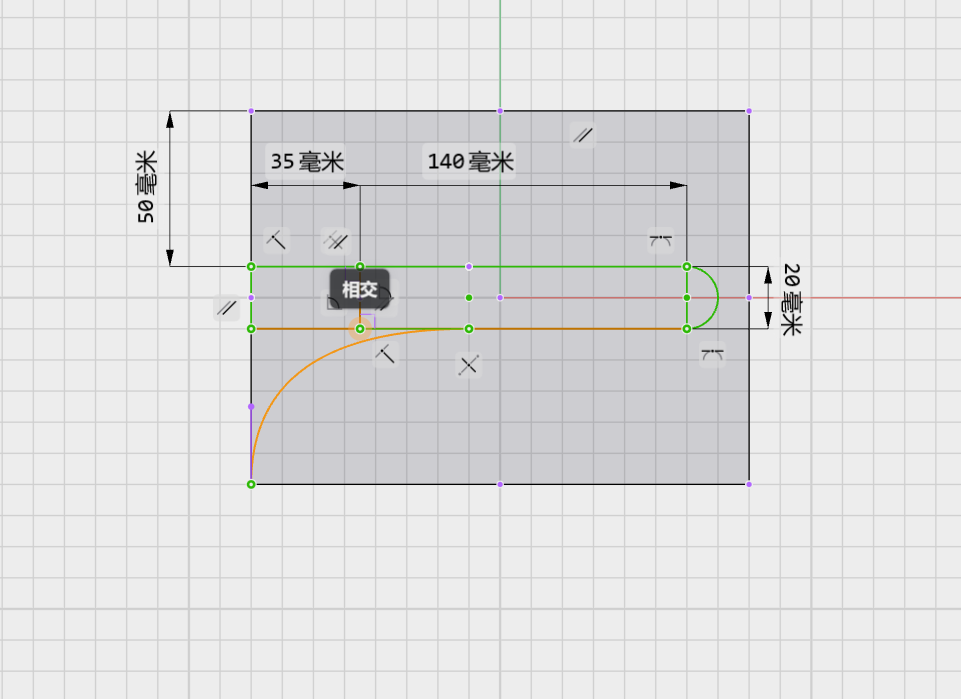

8. 选中上方的点，并将其拖动至与之前绘制的竖直线的端点相交。这可能需要一些微调以获得最佳位置。

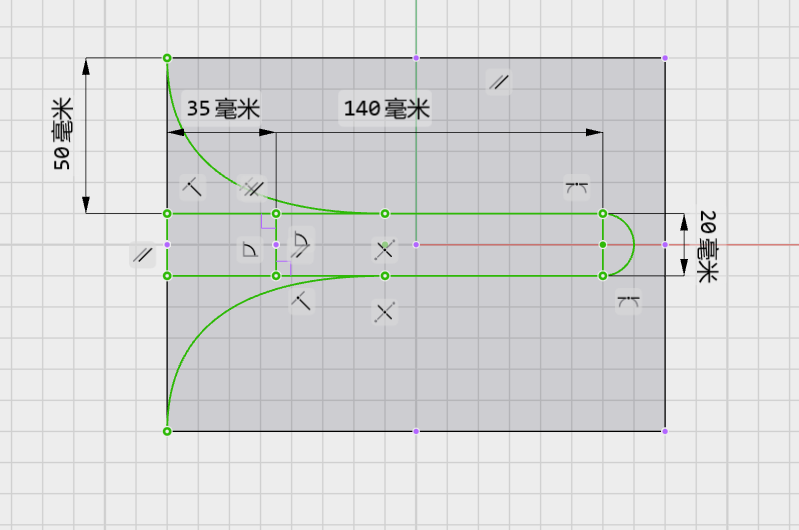

9. 对于另一条样条曲线，重复上述步骤，确保它们之间的连接平滑且自然。

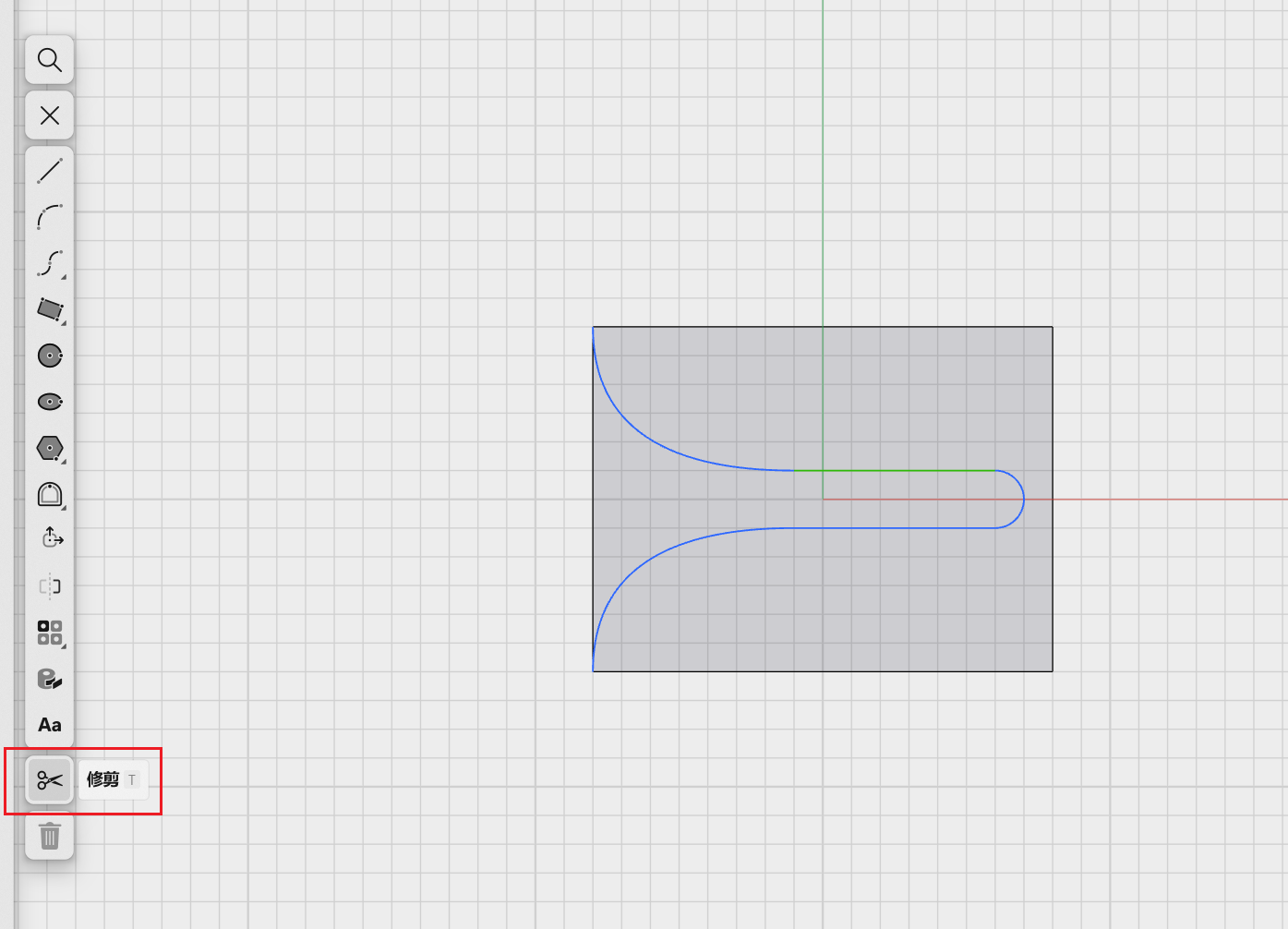

使用修剪功能去除多余的边线，剩余的线条和图中一致即可。

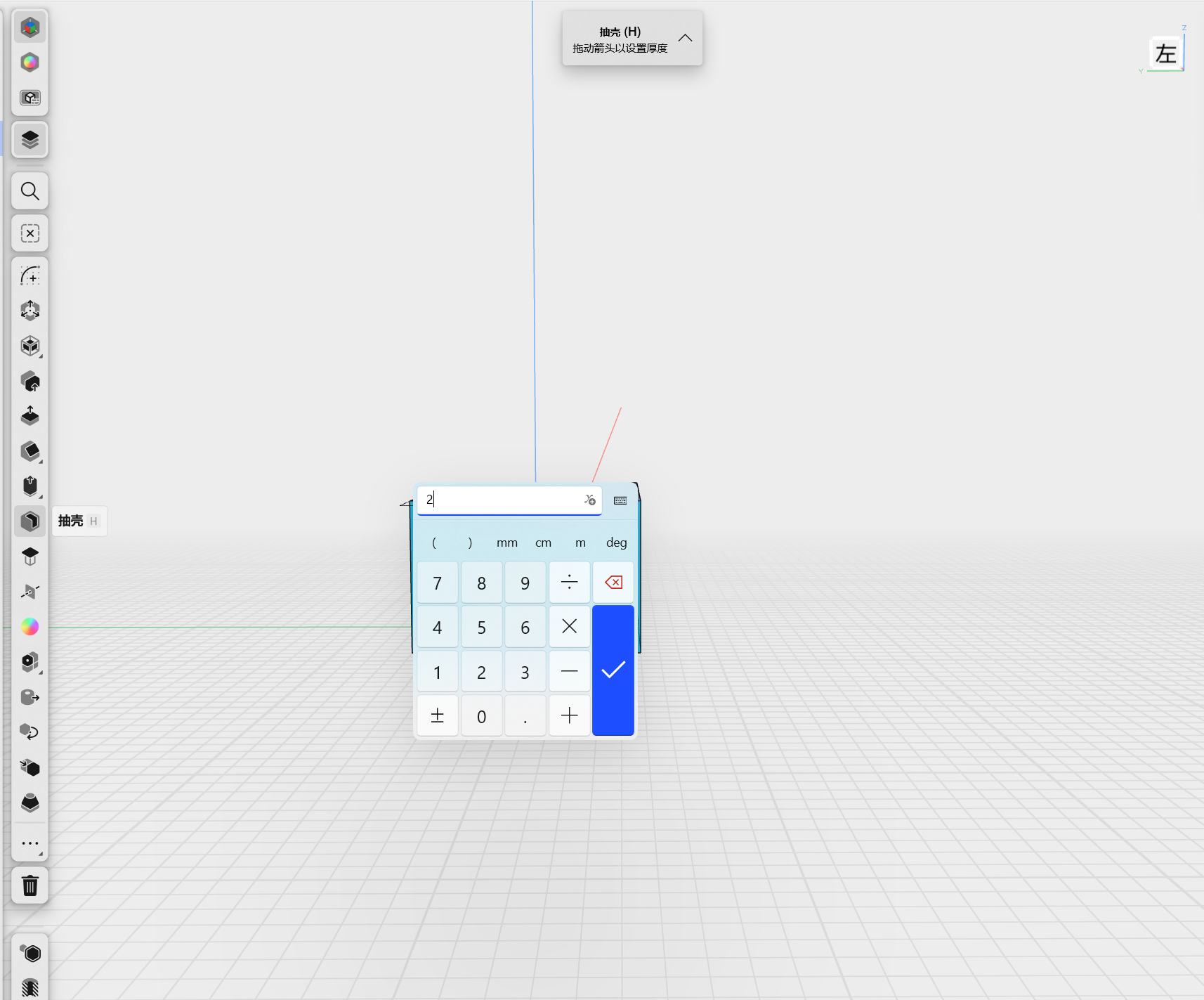

将视图视角切换至模型的左侧，以便更清晰地观察操作面。接着，选择“抽壳”功能，并在参数设置中将壳体厚度设为2mm。确认后，软件将自动对模型进行抽壳处理。

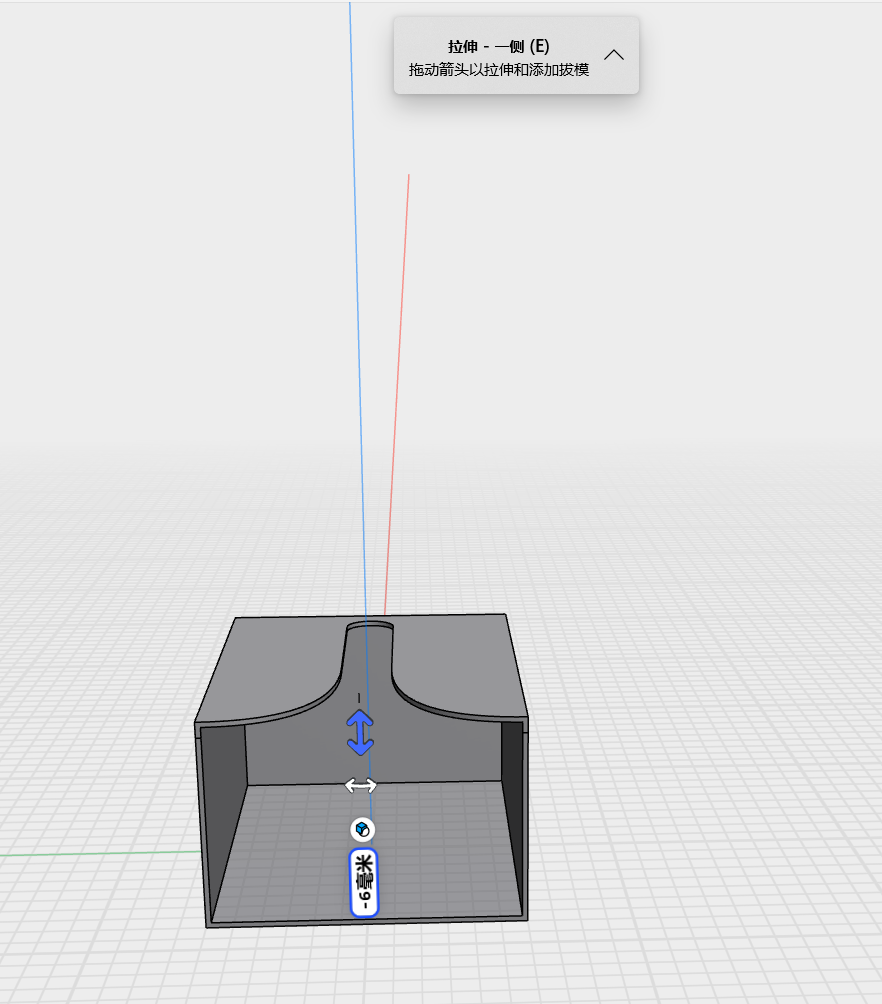

在完成抽壳操作之后，调整视图视角至模型的顶部，这样可以为您提供一个更好的视角来执行接下来的操作。找到之前创建的图形，并确保它已经被正确选中。然后使用拉伸工具，设置拉伸长度为-2mm。这个负值表示您希望向模型内部进行拉伸，即减少模型在这个区域的高度。
