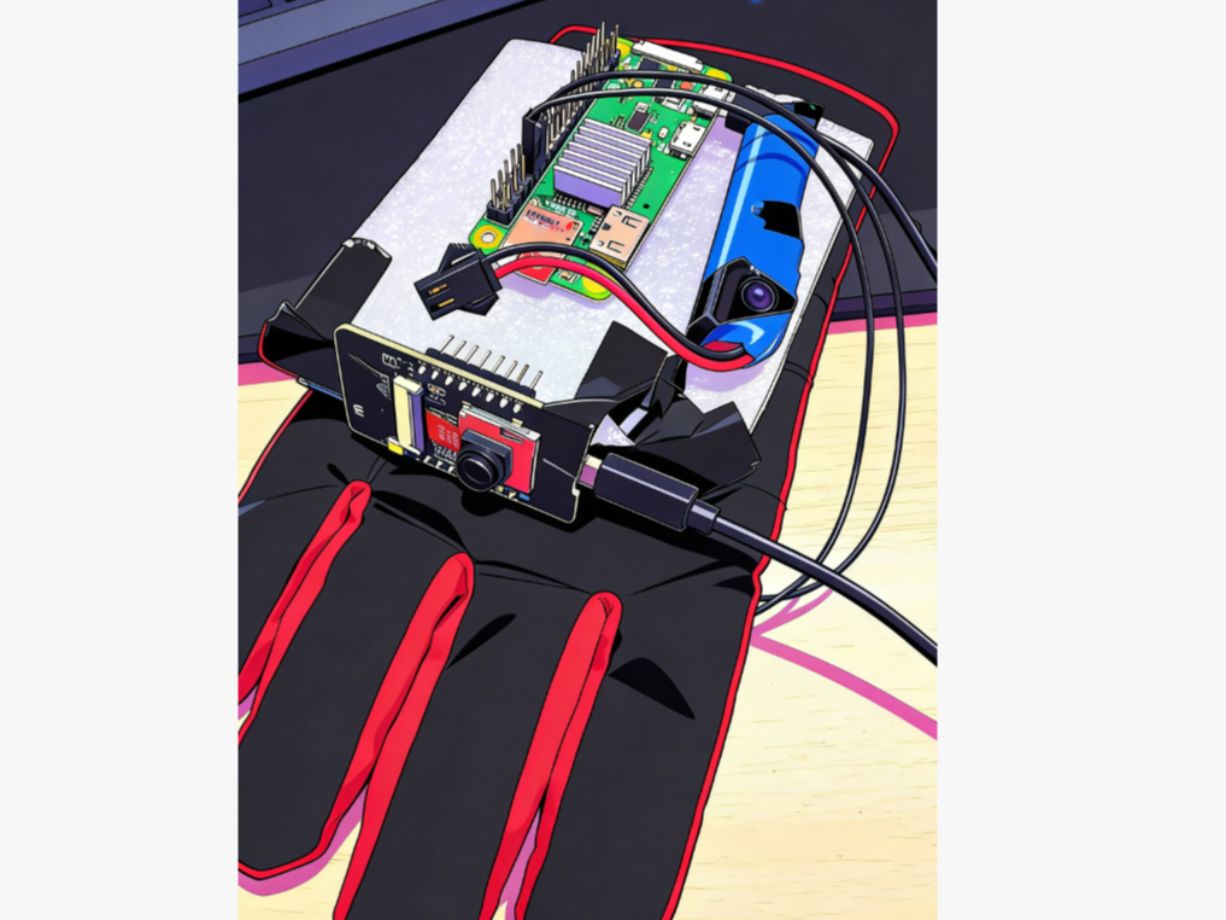

基于 AI 的视障辅助可穿戴手套

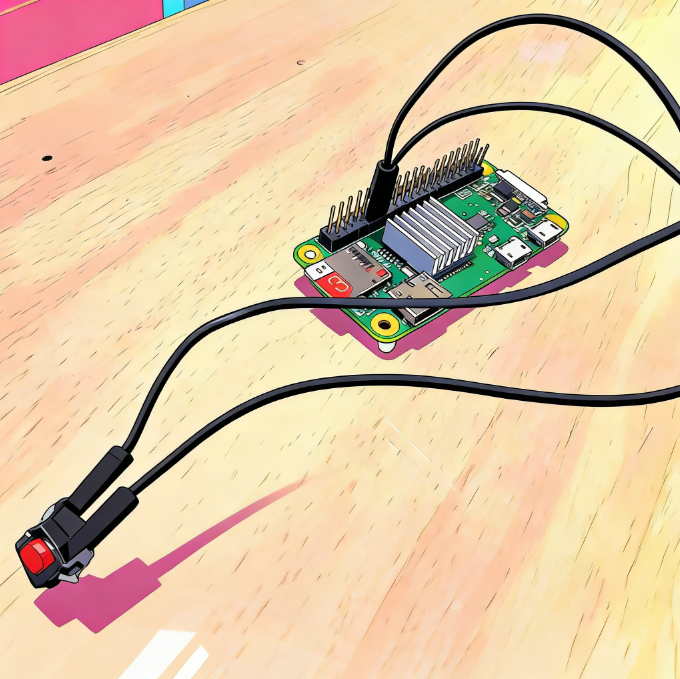

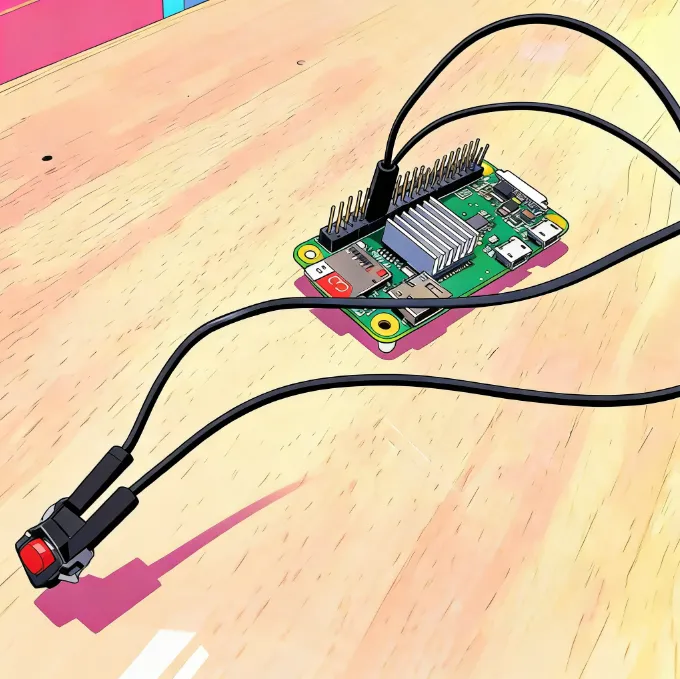

使用公对母杜邦线将按键开关连接到树莓派 Zero W 的 GPIO 17 引脚和 GND 引脚（接地引脚）。成品效果如图所示，你也可以参考第二张图片进行操作。

ESP32-CAM 模块设置（含 USB 接口 / 型号 hw-818/ch340）

1. 下载并安装 Arduino IDE。
2. 从开发板管理器中下载 Espressif 的 ESP32 开发板包。
3. 在 Arduino IDE 界面中选择你的 ESP32-CAM 开发板（若不确定型号，可尝试排查，建议先从 Wrover 模块开始）。

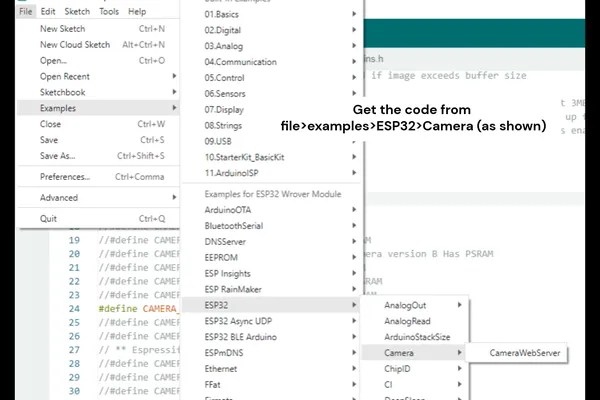

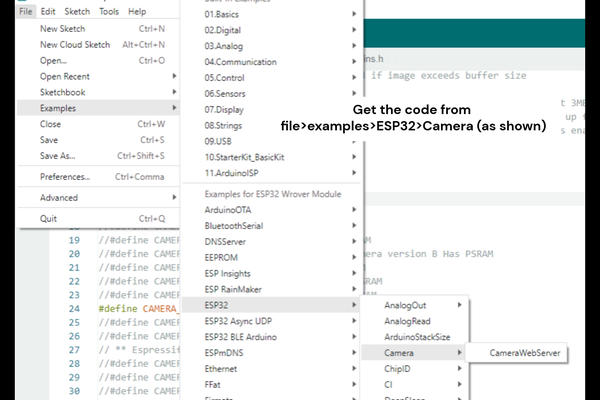

4. 按照上图所示路径打开示例中的摄像头网络服务器代码：文件（File）→示例（Examples）→ESP32→摄像头（Camera）→CameraWebServer。
5. 在代码第 13-32 行中，删除对应你开发板型号前的井号（#），完成型号选择。
6. 按照第二张图片所示配置参数（注：参数示例：Flash Before Sketch Upload：Disabled；频率：40MHz；模式：QIO；方案：Huge APP (3MB No OTA/1MB)；波特率：115200）。
7. 在代码中修改 ssid 和 password 变量，填入你的 Wi-Fi 名称和密码。
8. 将 GPIO 0 引脚与 GND 引脚连接，选择端口后点击 “上传”。
9. 上传完成后，移除 GPIO 0 与 GND 的连接线，点击复位按钮。
10. 在控制台中记录显示的 IP 地址。
11. 注意：若你的开发板不带 USB 屏蔽层或内置 USB 接口，需通过 FTDI 编程器进行接线。如果你更喜欢视频教程而非文字和静态图片，可参考我频道中附带的 YouTube 视频完成上述操作😉。

树莓派 Zero W（安装 Raspberry Pi OS Lite 系统）设置

1. 从树莓派官方网站下载 Raspberry Pi Imager 工具。
2. 将 SD 卡插入 SD 卡读卡器。
3. 使用 Raspberry Pi Imager 将系统安装到 SD 卡：第一个选项选择 “树莓派 Zero”，第二个选项选择 “Raspberry Pi OS Lite”，最后一个选项选择插入 SD 卡的读卡器。
4. 点击 “下一步（NEXT）”，在弹出窗口中点击 “编辑设置”：
5. 设置易于记忆的主机名
6. 设置用户名和密码
7. 输入你的 Wi-Fi 名称（SSID）、密码和无线局域网所在国家 / 地区
8. 进入 “服务” 选项，启用 SSH 功能
9. 点击 “保存”，然后点击 “确认（yes）”。
10. 等待镜像写入完成，弹出驱动器，取出 SD 卡并插入树莓派 Zero W，为树莓派供电。
11. 使用 IP 扫描工具（如 Advanced IP Scanner）查找树莓派的 IP 地址，通过 Putty 等软件访问终端。
12. 若上述两步遇到问题，可连接显示器，问题会直观显示且易于理解；若仍无法解决，欢迎在下方留言。
13. 确保树莓派 Zero W 和 ESP32-CAM 模块处于同一局域网内。

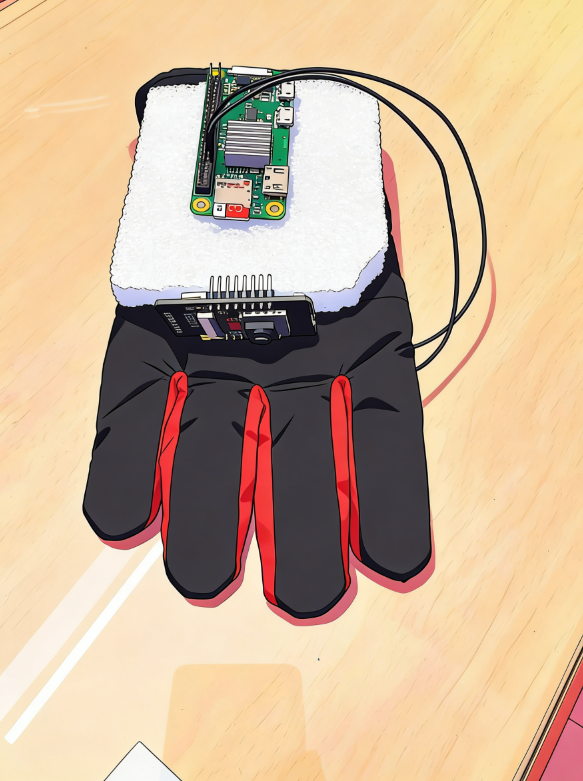

1. 用热熔胶将泡沫板粘在手套的上表面。
2. 用双面胶将 ESP32-CAM 模块固定在泡沫板上，确保摄像头朝前。
3. 用双面胶固定树莓派 Zero W。

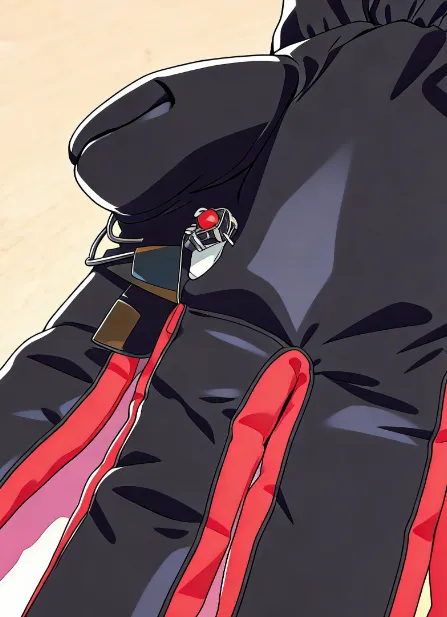

4. 用双面胶将按键开关固定在手套的下表面，位置以拇指可轻松按压为准，并用胶带固定按键连接的导线。

1. 访问树莓派终端后，输入用户名和密码。无需在系统中进行额外的前置配置，插入新写入镜像的 SD 卡后即可从零开始操作。
2. 更新软件包列表并安装所需软件包：

1. （可选）安装构建 Python 模块所需的软件包：

1. 创建项目文件夹并进入该文件夹（可选，但能让文件结构更清晰）：

1. 创建并激活虚拟环境：

1. 安装重要的 Python 库：

1. 打开编程环境：

无 USB 耳机的使用方案

如果没有 USB 耳机，需在电脑上运行一个程序，该程序会接收树莓派发送的音频文件并在电脑上播放。我会提供以下三个代码文件：

1. 树莓派 Wi-Fi 传输版代码
2. 设备端 Wi-Fi 接收版代码（用于播放音频）

额外配置步骤：

1. 安装所需工具：

1. 下载 mainWIFI.py 和 main-server.py 文件。
2. 修改代码中的以下变量：
3. ESP32CAM：填入之前记录的 ESP32-CAM 模块 IP 地址
4. PC_IP：填入运行 main-server.py 的电脑 IP 地址
5. API_KEY：填入从 Google AI Studio 获取的 Gemini API 密钥
6. 查找电脑 IP 地址：
7. Windows 系统：在命令提示符中输入 ipconfig
8. Linux/MacOS 系统：在终端中输入 ifconfig
9. 获取 Gemini API 密钥：
10. 访问 Google Cloud Console（https://console.cloud.google.com/）→选择项目→新建项目→输入项目名称
11. 访问 Google AI Studio（https://aistudio.google.com/apikey）→获取 API 密钥→选择已创建的项目→在现有项目中创建 API 密钥
12. 将修改后的代码复制粘贴到树莓派的 Nano 编辑器中，按 Ctrl+S 保存，Ctrl+X 退出。
13. 关闭树莓派，为步骤 6 安装电源做准备：

有 USB 耳机的使用方案（主方案）

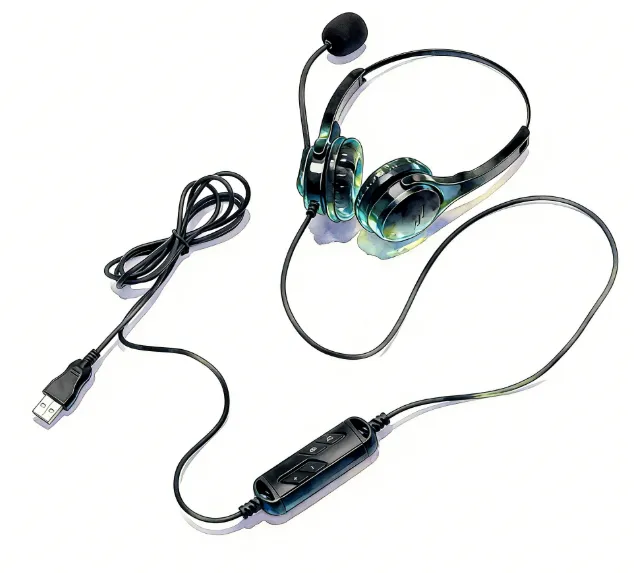

1. 通过 OTG 数据线将 USB 耳机连接到树莓派，也可通过 USB 适配器连接普通耳机。
2. main.py 文件适用于配备 USB 耳机的情况，只需修改代码中的 ESP32CAM（ESP32-CAM 模块 IP 地址）和 API_KEY（Gemini API 密钥）变量。
3. 按照上述步骤关闭树莓派。

附件下载

1. mainWIFI.py
2. main-server.py
3. main.py

通过 OTG 数据线将 USB 耳机连接到树莓派，也可通过 USB 适配器连接普通耳机。main.py 文件适用于配备 USB 耳机的制作者，在此方案中，你只需替换 ESP32CAM（ESP32-CAM 模块 IP 地址）变量和 API_KEY（Gemini API 密钥）变量。按照上一部分的步骤关闭树莓派 Zero W。

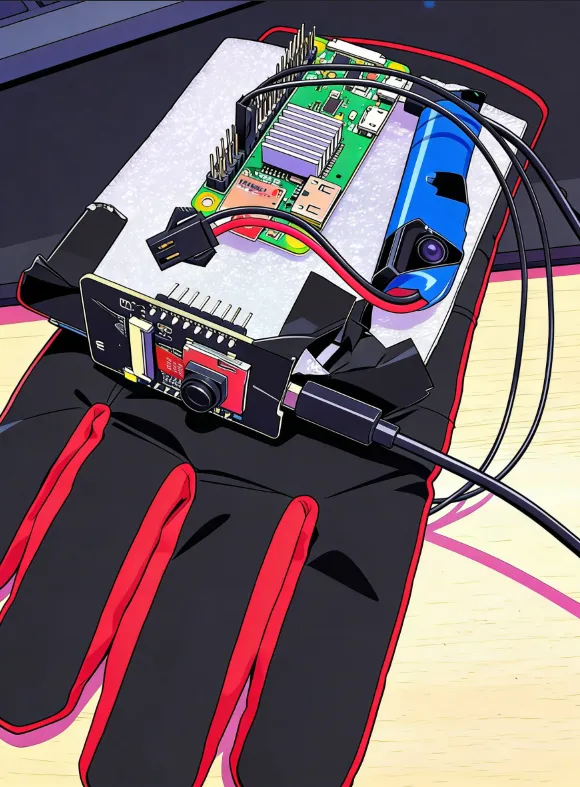

1. 将 ESP32-CAM 模块和树莓派 Zero W 的电源固定在泡沫板上。
2. 为 ESP32-CAM 模块连接电池：
3. 正极接 5V 引脚
4. 负极接 GND 引脚（接地引脚）
5. 为树莓派供电：建议使用移动电源或带移动电源模块的电池（更安全，也可选择其他方式）。我的移动电源较大，所以用橡皮筋或胶带固定在手臂上；理想方案是使用带移动电源模块的电池，或体积足够小、可固定在泡沫板上的移动电源。后续版本 2 会整合电源系统，手套下方空间将预留供用户使用，不用于安装电源。

操作流程

1. 将移动电源连接到树莓派 Zero W 的电源接口（PWR port）。
2. 树莓派 Zero W 启动时，若使用无 USB 耳机方案，需在电脑上运行 main-server.py 文件：打开电脑终端，进入文件下载后的存储目录，执行命令 python main-server.py。
3. 回到树莓派终端，输入用户名和密码，执行以下命令进入项目文件夹并激活虚拟环境：

1. 执行以下命令运行代码：

1. 设备激活后即可测试：戴上手套，指向目标物体并按下按键，等待约 15 秒后，音频输出会通过电脑扬声器（无 USB 耳机方案）或 USB 耳机（主方案）播放。

核心操作手册

1. 戴上手套
2. 启动树莓派 Zero W 和 ESP32-CAM 模块
3. （无 USB 耳机方案）在电脑上运行 main-server.py 文件
4. 执行启动命令：cd drishti && source DrishtiY/bin/activate && python main.py
5. 按下按键，聆听场景描述

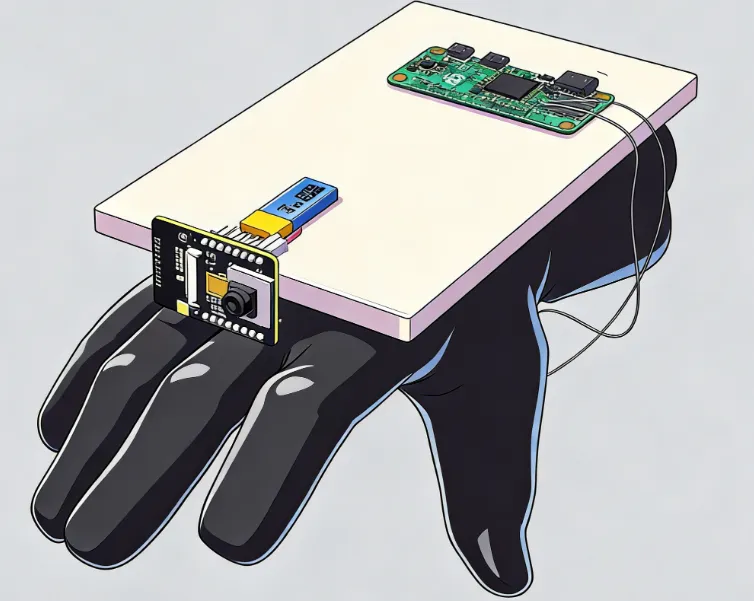

点击下方 “3D 查看” 按钮查看 3D 模型：

1. “SRG 手套”（https://skfb.ly/KJIt）由 SrGeneroso 创作，依据知识共享署名许可协议（http://creativecommons.org/licenses/by/4.0/）授权使用。
2. 3.7V 100mAh 锂聚合物电池（LiPo Battery 3.7v 100mAh）由 dalidavila 创作（https://www.autodesk.com/community/gallery/project/127300/lipo-battery-3-7v-100mah）
3. 树莓派 Zero（Raspberry Pi Zero）由 schneik-adsk（欧特克 Fusion 360 产品架构高级总监）创作（https://www.autodesk.com/community/gallery/project/26271/raspberry-pi-zero）
4. ESP32-CAM 模块模型由 T3do 创作（https://www.autodesk.com/community/gallery/project/176252/esp-32-cam）
