娃娃屋圣诞灯

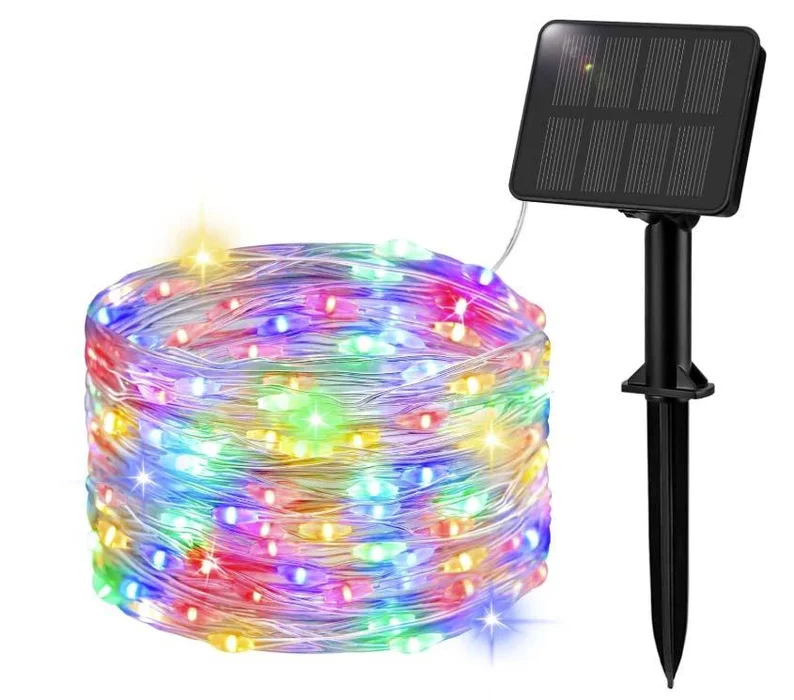

图片2。拆开太阳能盒时会拆掉4颗螺丝。带有控制板的底座固定在房屋后方的面板下方。

图1。连接控制电路的线路。电池会被取出，如有需要可在其他项目中重复使用。

太阳能控制盒的控制电路保留在原位，机箱上粘着一个MP1584EN超小型DC-DC 3A降压调节器（设定为1.5伏）热熔熔化器。

稳压器的1.5伏输出被接线代替了电池。LED串绕过娃娃屋支架后，会重新焊接回PCB上。剪一小段，绕过树。

娃娃屋上的备用开关将5伏切换到稳压器。

娃娃屋的瞬时推开关通过模式开关连接，使照明模式可以从屋顶调节。

注意太阳能控制盒里的原电源开关必须保持开启状态。

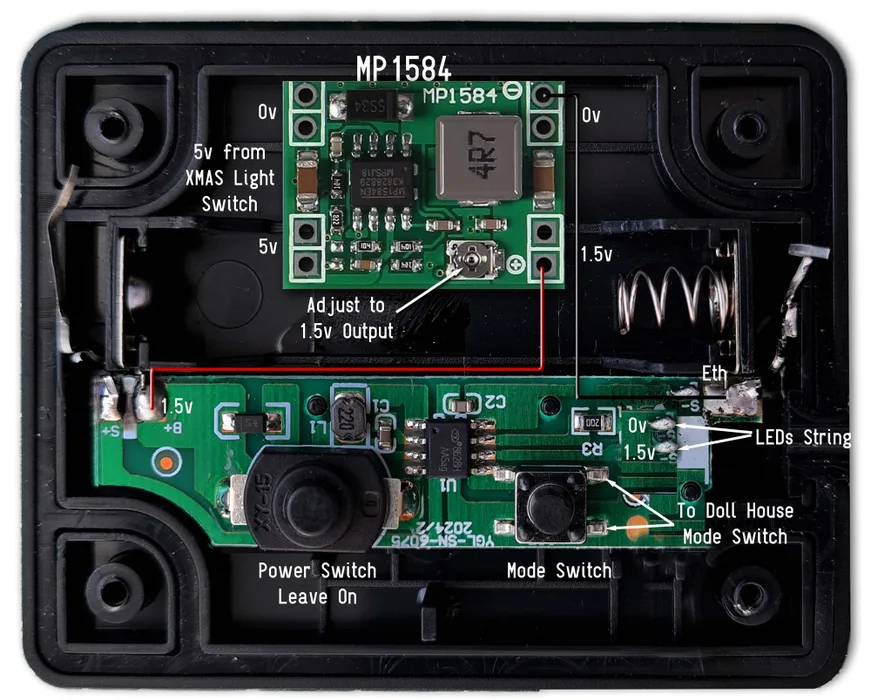

图片3。MP1584EN把输出调到1.5伏。

图片4。示意图显示开关和模式开关的布线。

机箱后部的太阳能电路板安装在娃娃屋后部，并由后盖保护。

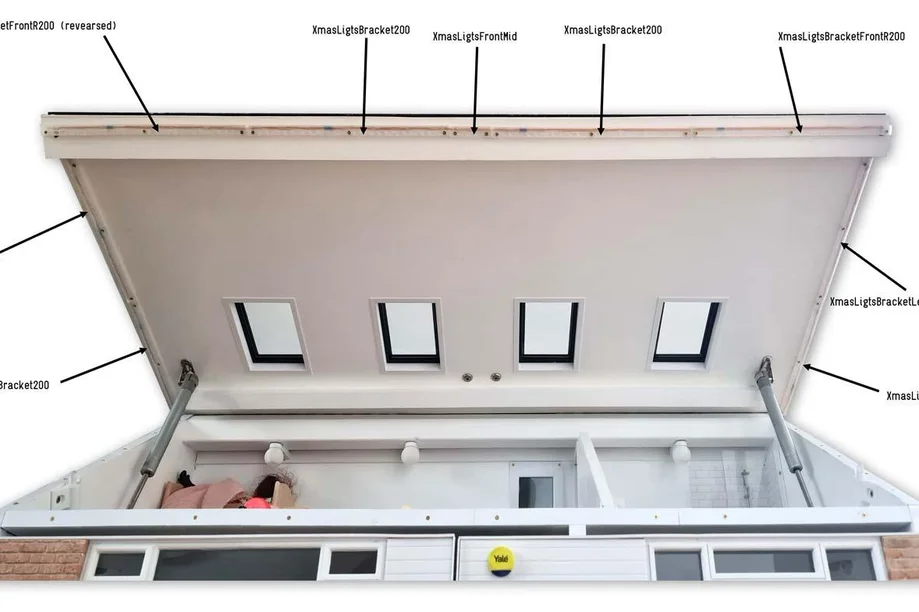

图1。LED灯串绕过娃娃屋的面板，内有一系列3D打印支架，用M2埋头螺丝固定。把括号固定在这张图中显示的位置。前面板左右各钻孔，使灯绳可以从左面板穿到前面板，再穿入右面板。

支架采用透明丝材打印，分为四种不同类型。

图片2。LED灯串穿过面板钻了一个斜孔。

图片3。从照明模块PCB上的LED串输出拉两根线。这根线穿过开关安装杆（插入一小段LED支架），再进入第一个左手边的XmasLightsBracket200，并用焊锡接到LED灯串上。留一小段钢丝松弛，让屋顶打开。

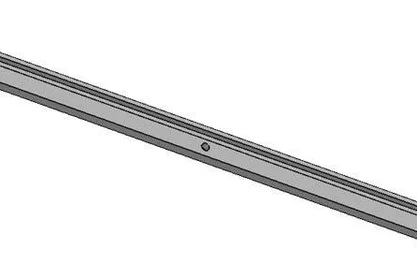

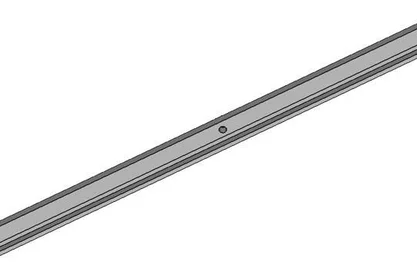

图片4。支架类型1是“XmasLightsBracket200”，每侧各1个，前面2个，需5次折扣。

把这个支架剪短一段，覆盖开关杆上的线，见图3。

图片5。第二种支架是“XmasLigtsBracketFrontR200”，车顶前部需要拆2个。不是右边的停靠端。注意，CURA的一个支架在端部镜像，这样止挡端在左侧。

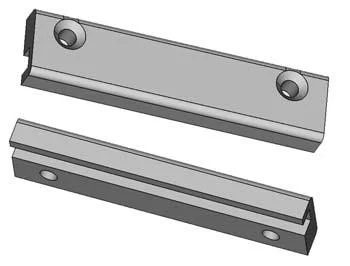

图片6。3号支架类型为“XmasLigtsBracketLeft184”，车顶左右各需关闭2个。一端有斜角以匹配屋顶的坡度。注意，一个支架需要在CURA侧面镜像，才能安装在车顶右侧。

图片7.支架类型4“XmasLigtsFrontMid”，中前部必需1张。

图1。圣诞树灯亮了。这台能用的智能电视（见Instructable）正在播放手机投屏视频。那个闪烁的木柴炉也是同一个Instructable的。

图片2。我买了一棵便宜的没有灯的树。

5米长的灯串应该足够绕过屋顶，还能留一小段给圣诞树用。

图片3。将短短的LED灯串绕在圣诞树上，并把绳子的后端接到娃娃屋插头上。一个娃娃屋插座安装在墙上，并接线到照明模块PCB上的LED串输出（如上图2所示）。

图1。户外圣诞灯和圣诞树灯由安装在我1960年代房子屋顶后方的两个公共开关控制。开关安装在3D打印的开关盒中，详情请参见我的娃娃屋照明教程。

“圣诞灯”开关用于开关户外灯和树灯，而“圣诞灯模式”（非锁定）则切换显示模式。

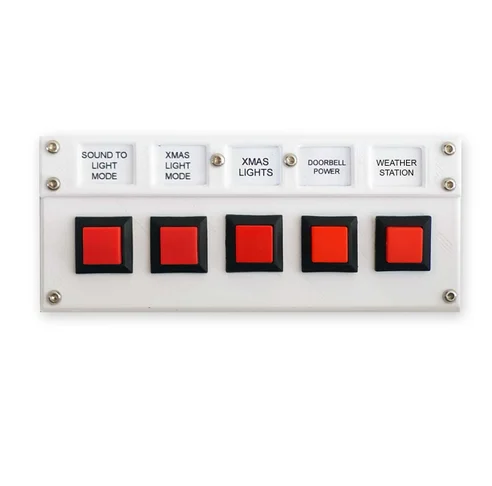

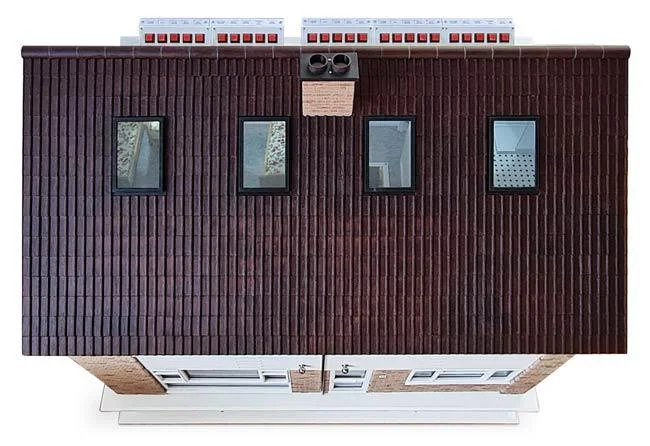

图片2。显示了开关和开关盒的位置，位于房子屋顶下方。
