自行车紧凑防盗报警器（简单DIY电路）

我用EasyEDA设计了电路板，并从PCBWay订购了最终板，做了专业的表面处理。

👉 pcbway.com/?from=Promaker1

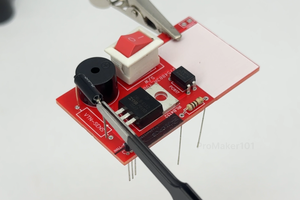

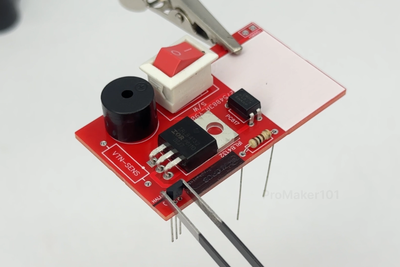

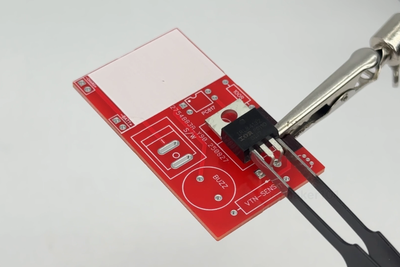

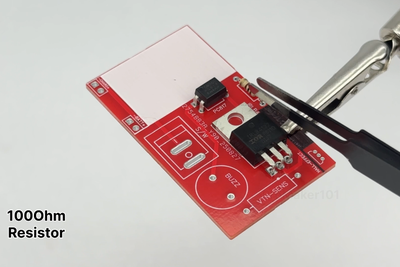

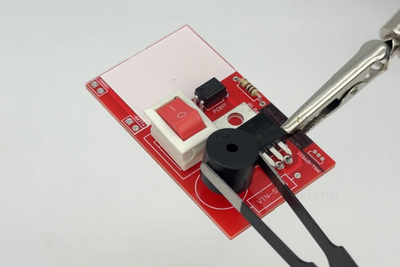

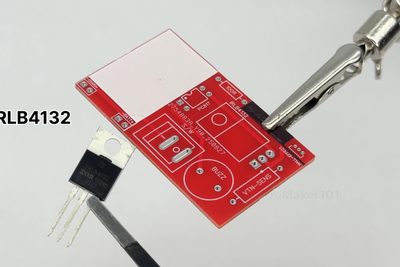

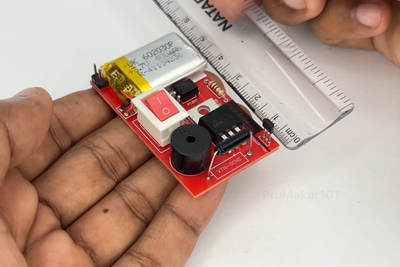

收到PCB后，我按照附图/照片所示，将IRLB4132 MOSFET和PC817光耦合器分别放置在并焊接的位置。

这确保了与面包板布线相比，结构紧凑、可靠且耐用。

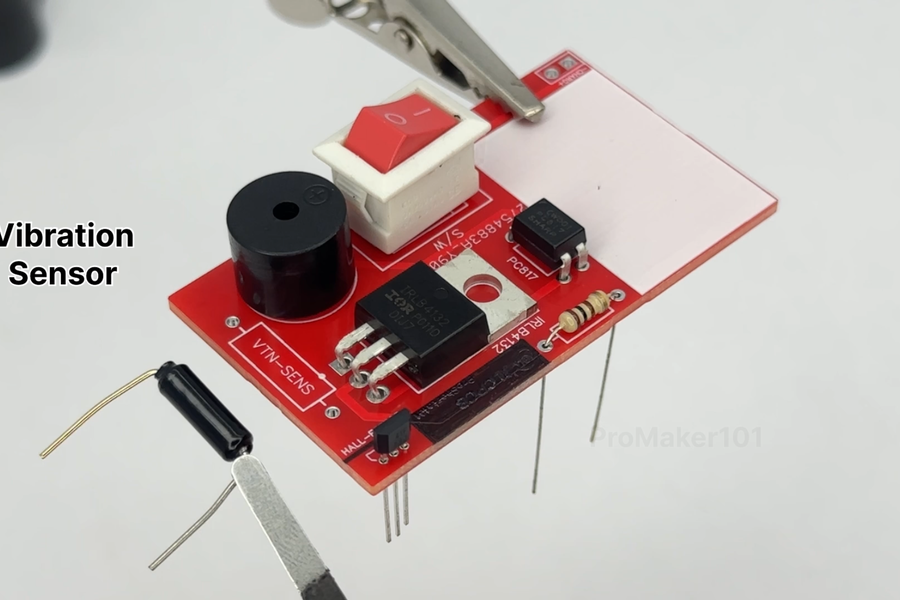

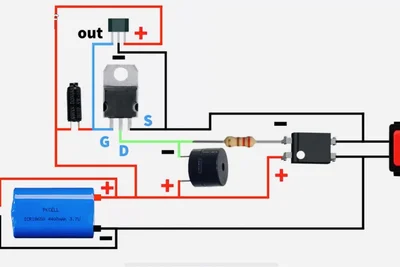

接着，我把开关、蜂鸣器、霍尔效应传感器和振动开关连接到电路板上：

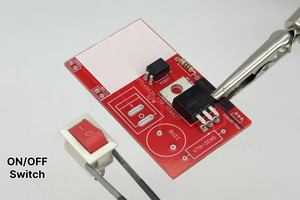

1. 开关：控制电路电源。
2. 蜂鸣器：连接到MOSFET输出端，这样当振动开关被触发时会发出声音。
3. 震动开关：检测摩托车任何晃动或被动的行为，并触发报警。

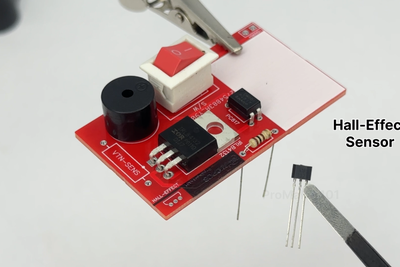

4. 霍尔效应传感器：作为安全复位——只有在传感器附近放置磁铁才能关闭警报。

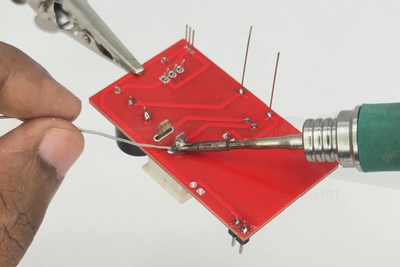

所有元件都被仔细焊接在PCB上，保持线路短暂，确保紧凑整洁。

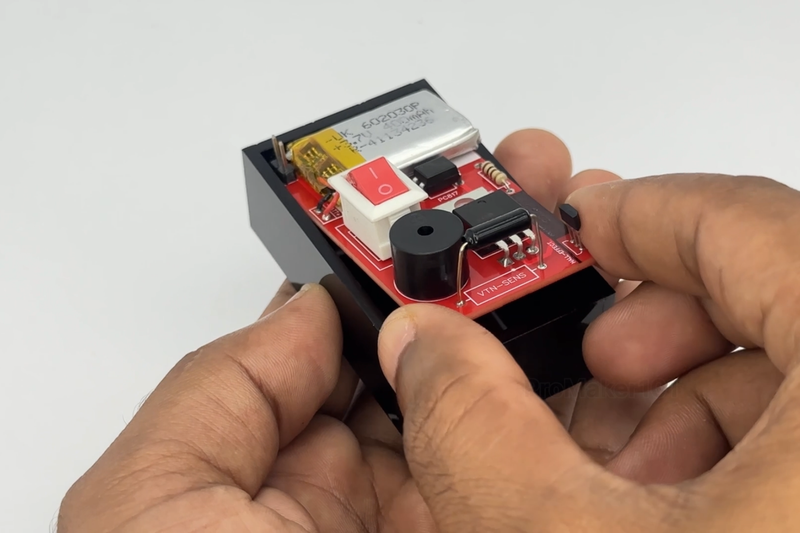

将所有元件安装到PCB上后：

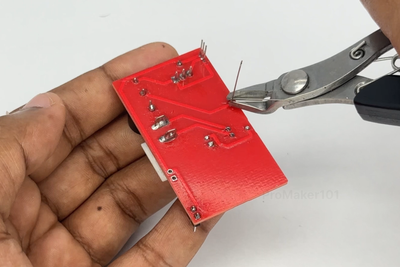

1. 用侧切机修剪多余的支腿。

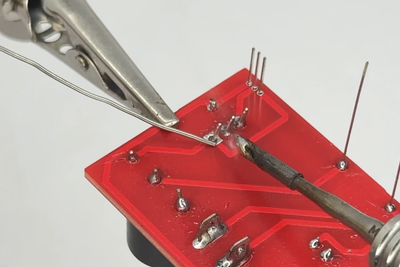

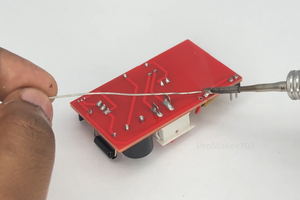

2. 所有连接都焊得正确，确保没有冷接头。

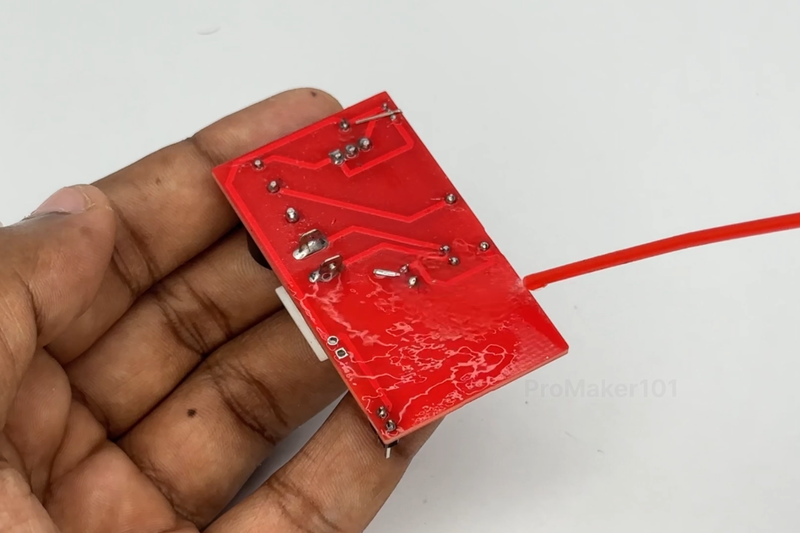

3. 用液体助焊剂清洁剂或异丙醇清洁PCB以去除焊锡残留和助焊剂，使表面更整洁。

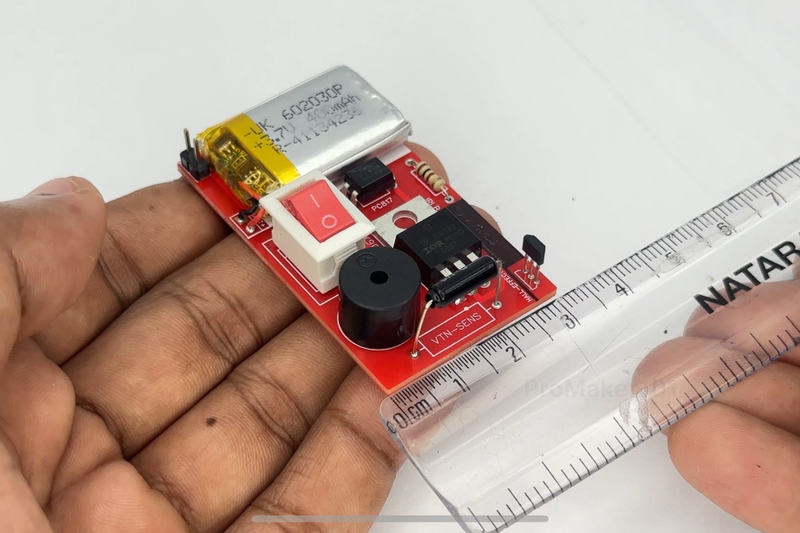

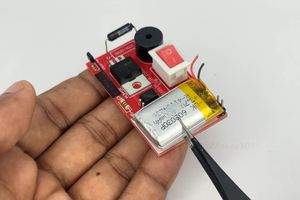

1. 我用的是一块小型3.7伏锂离子电池

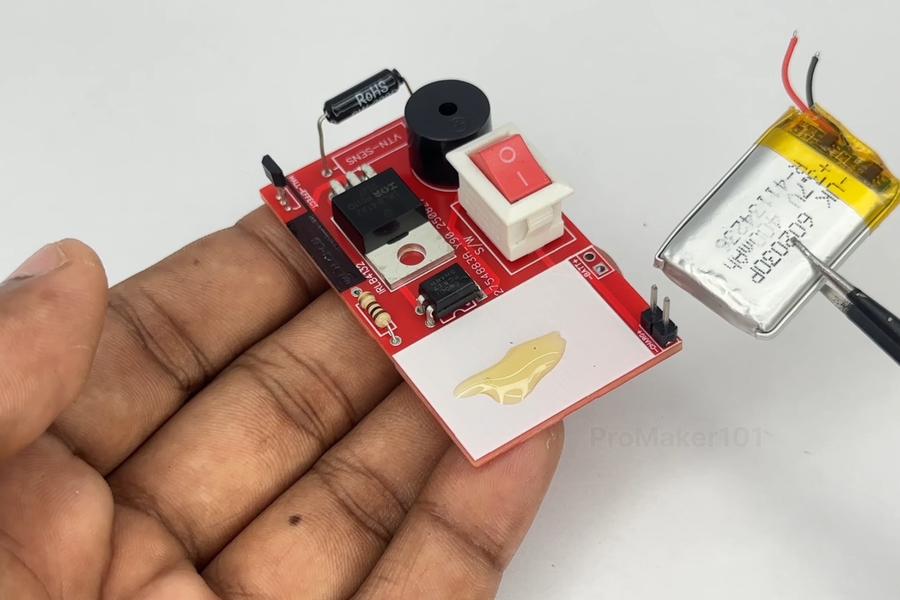

2. 用少量胶带或双面胶带固定了电池。

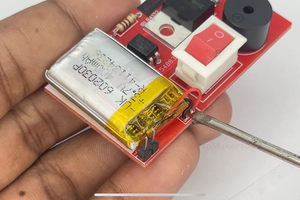

3. 仔细焊接+ve和-ve端子到PCB上，确保极性正确。

1. 仔细测量PCB的长度和宽度。
2. 把3毫米的亚克力片剪成合适的尺寸——我用激光切割机切割精准边缘。

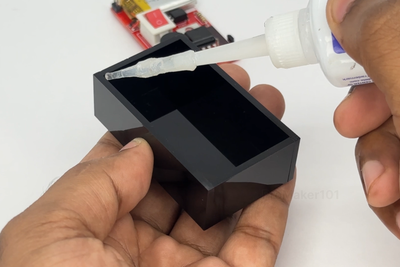

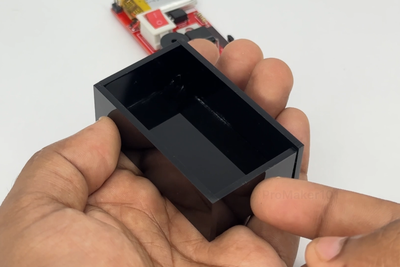

3. 将丙烯酸部件组装成盒子形状，以容纳PCB和元件。

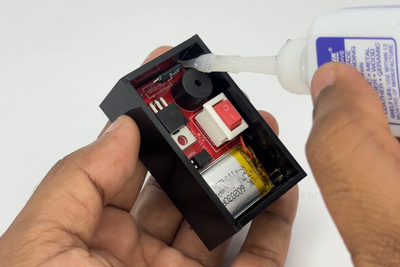

4. 用口香糖或强力胶水将侧面牢固固定。

这为你的自行车报警器打造了一个紧凑且具保护性的外壳。

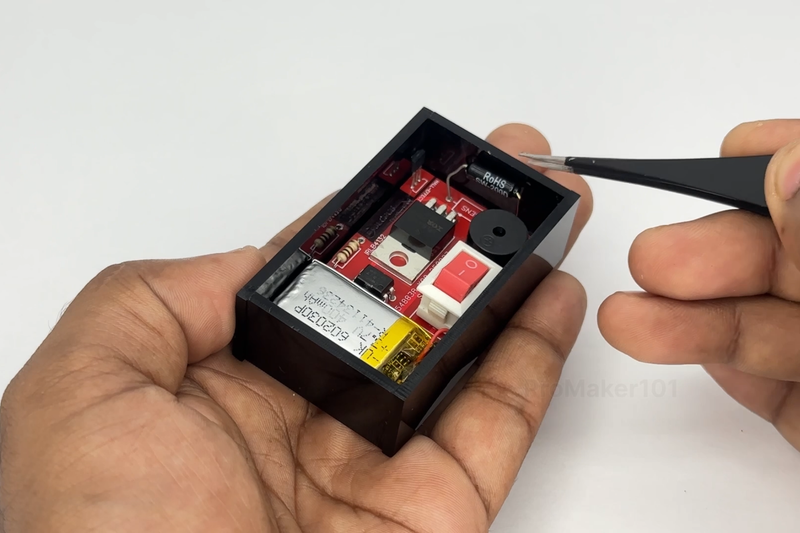

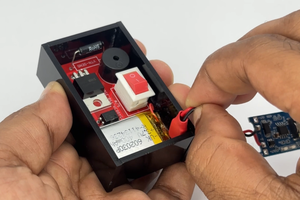

1. 将PCB插入亚克力盒，并用胶水固定。

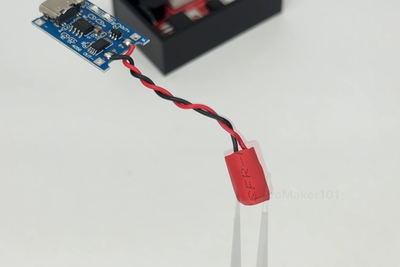

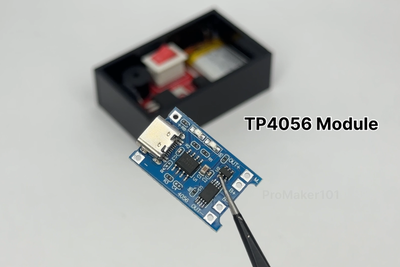

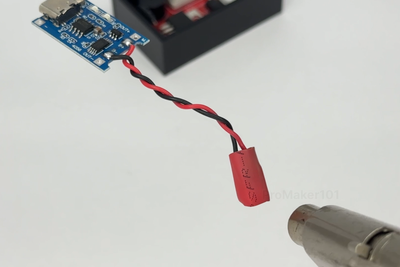

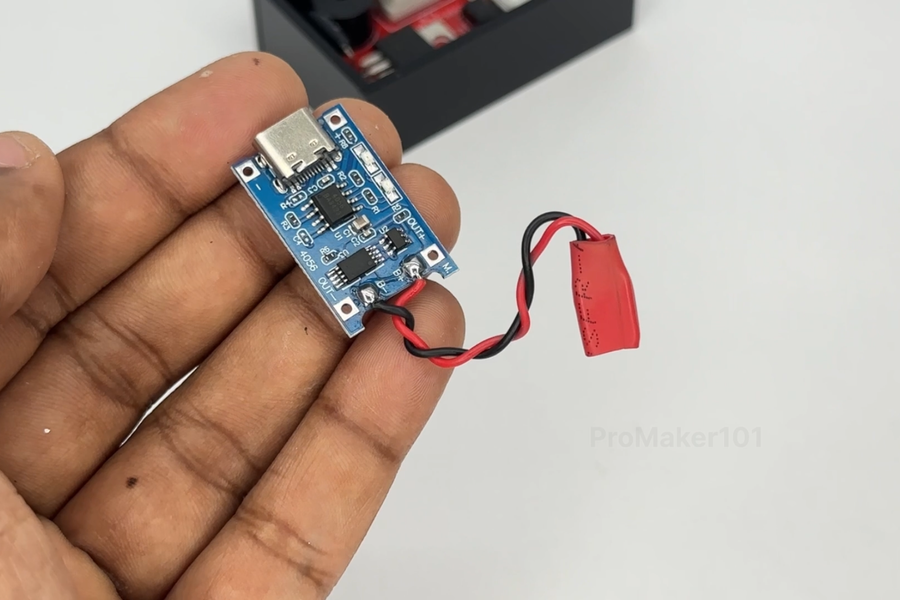

2. 连接TP4056充电模块：

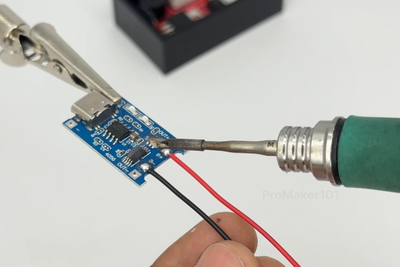

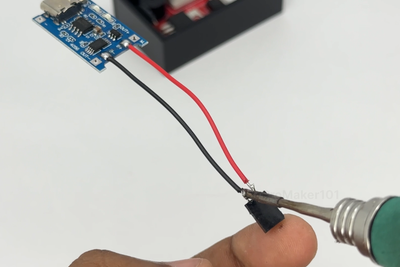

3. 将焊线焊接到模块的B+和B-端子（红色=+，黑色=-）。

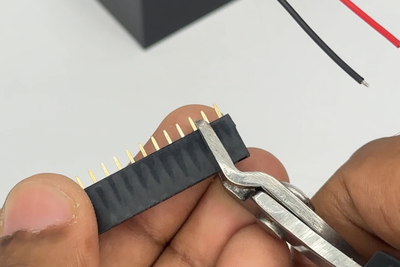

4. 另一端焊接一个2针母头，方便连接。
5. 使用热缩管绝缘所有裸露的导线和焊点，以防止短路。

TP4056模块现已准备好，可以安全地为你的3.7V电池充电。

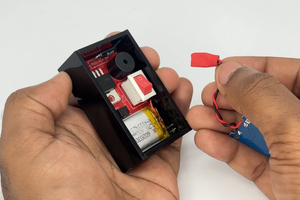

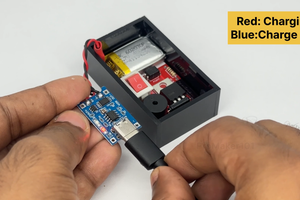

1. 只需将TP4056的母2针插头连接到PCB上的公插头。
2. 这使得无需打开外壳即可轻松插入充电。

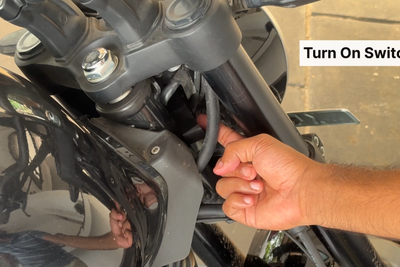

1. 打开开关，将完成的报警箱牢固安装在你的自行车上。
2. 测试报警器：摇晃或轻敲摩托车——震动开关会触发蜂鸣器。
3. 重置闹钟：在霍尔效应传感器附近放置磁铁以关闭警报。

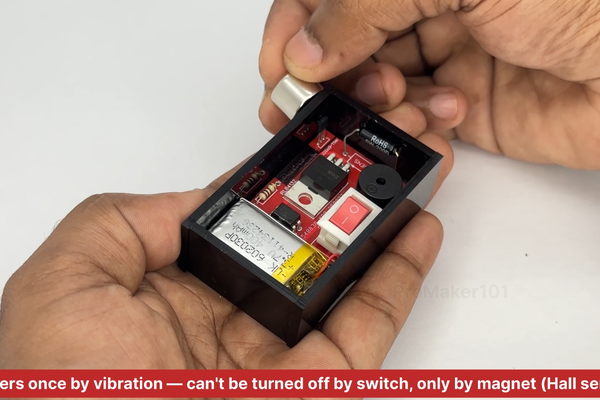

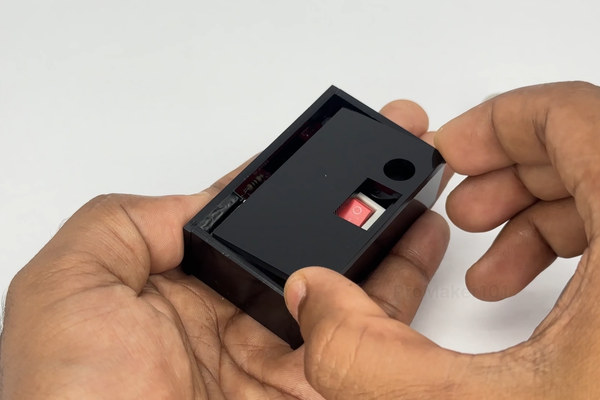

4. 一切完美后，关闭亚克力盒以保护电路。

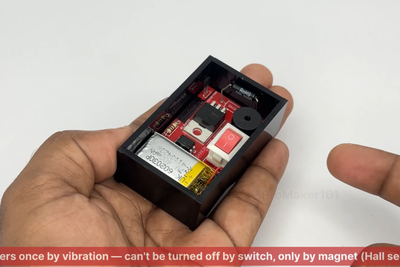

DIY自行车报警器现已完全正常运行：

1. 震动开关检测任何晃动或篡改。
2. 当自行车被扰动时，蜂鸣器会立刻响起。
3. 霍尔效应传感器确保只有用磁石才能关闭警报，确保你的自行车安全。
