九号车牌保护框3D打印

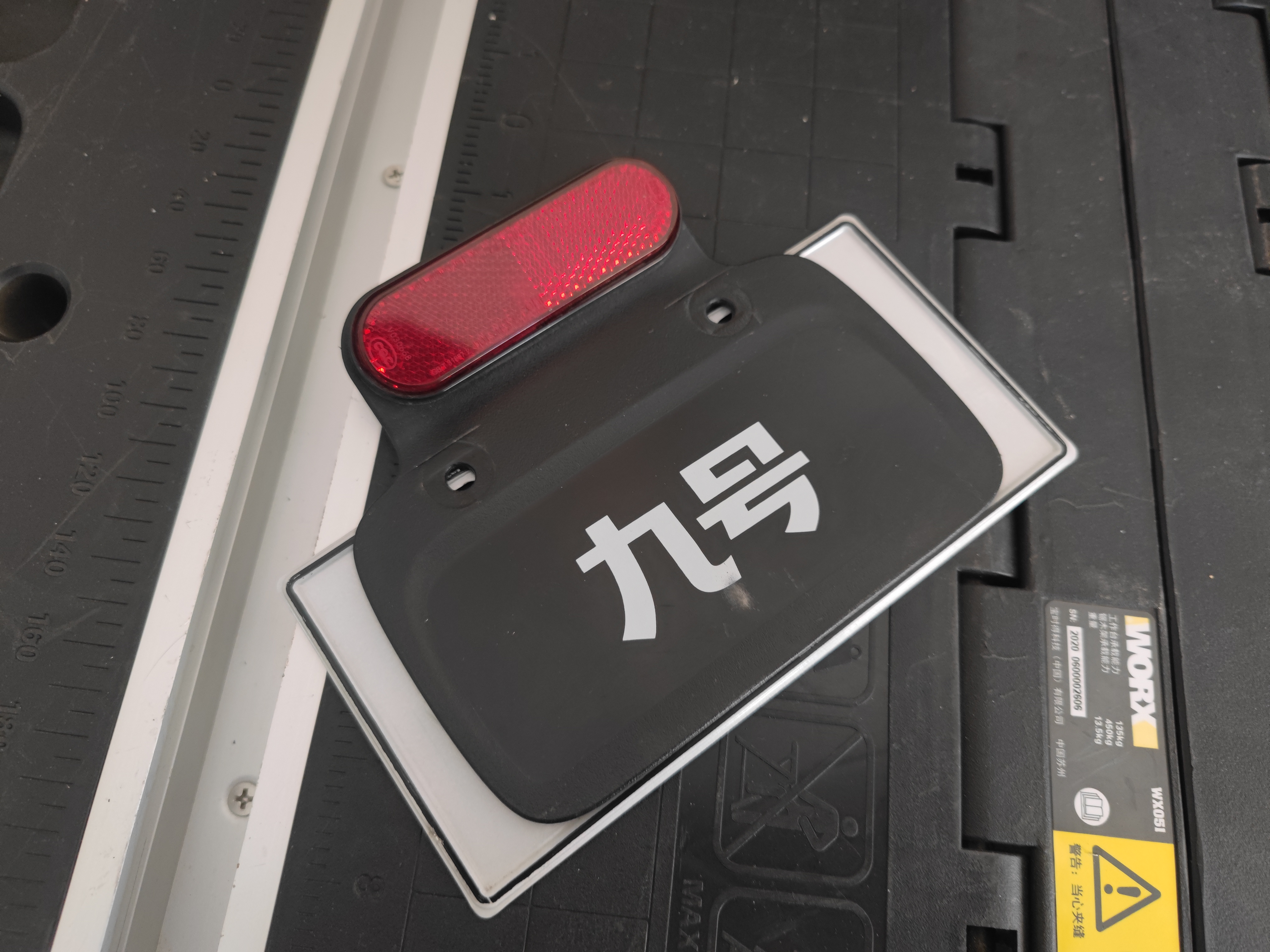

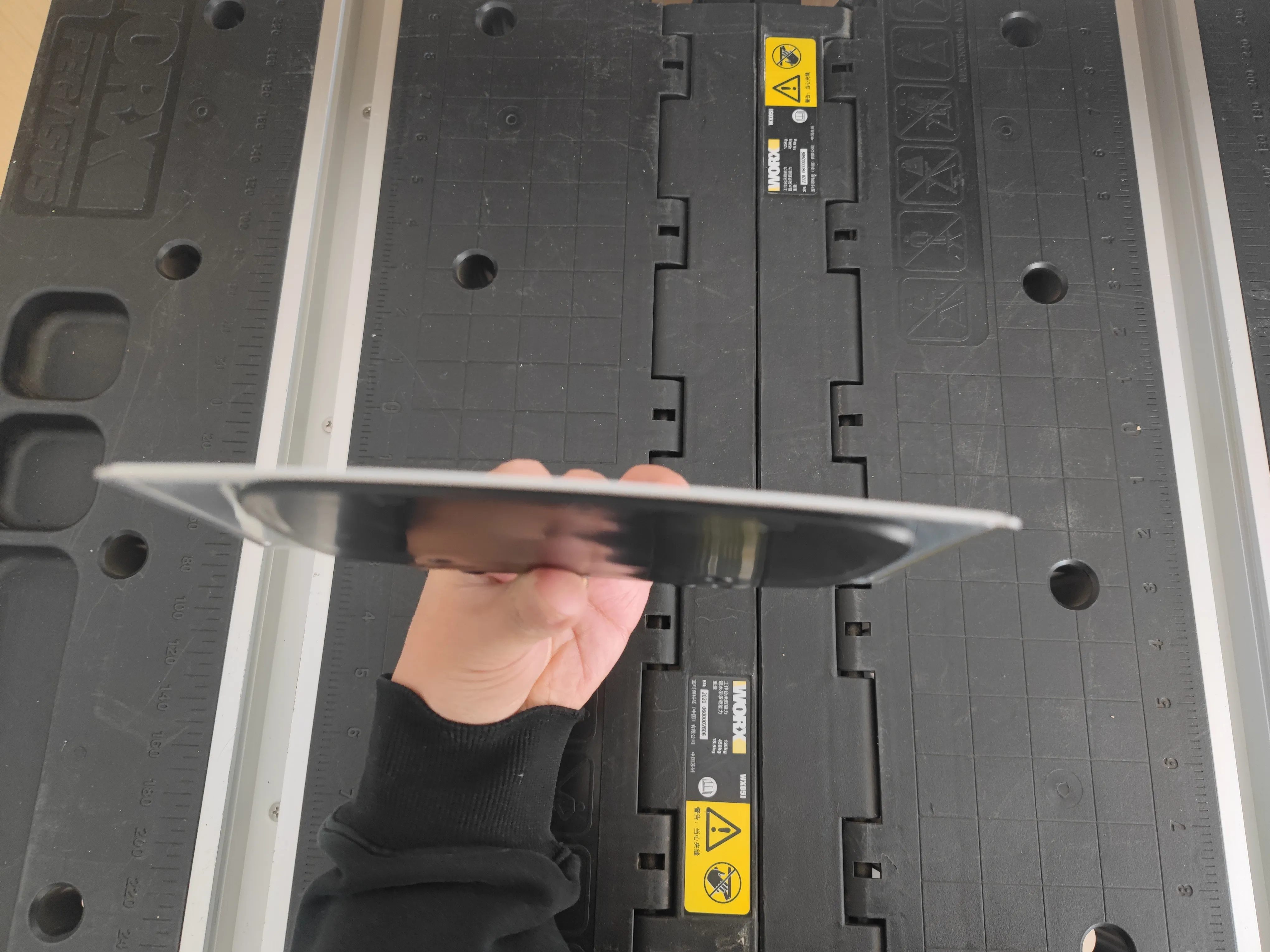

1. 原底板尺寸较小，车牌发生变形
2. 对应车牌安装孔位置预留4个直径6mm通孔，横向孔距180mm、纵向孔距100mm，确保安装适配。同时预留0.1mm打印余量，避免打印后尺寸偏差导致装配困难。

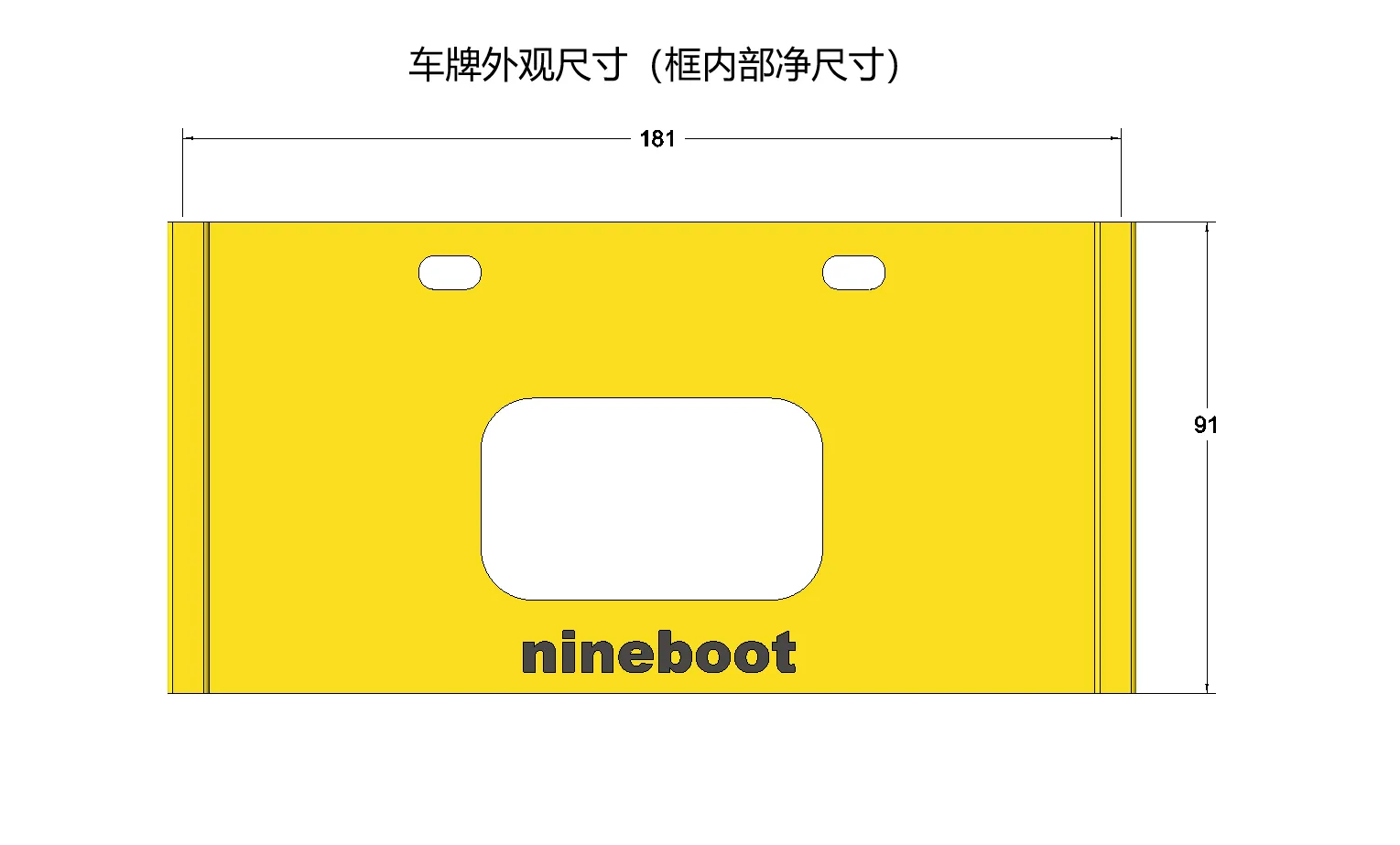

1. 车牌的实际测量尺寸为长宽高：180*90*2.2mm，因此保护框的内部净尺寸为181*91*2.5mm
2. 保护框的底板厚度为4mm

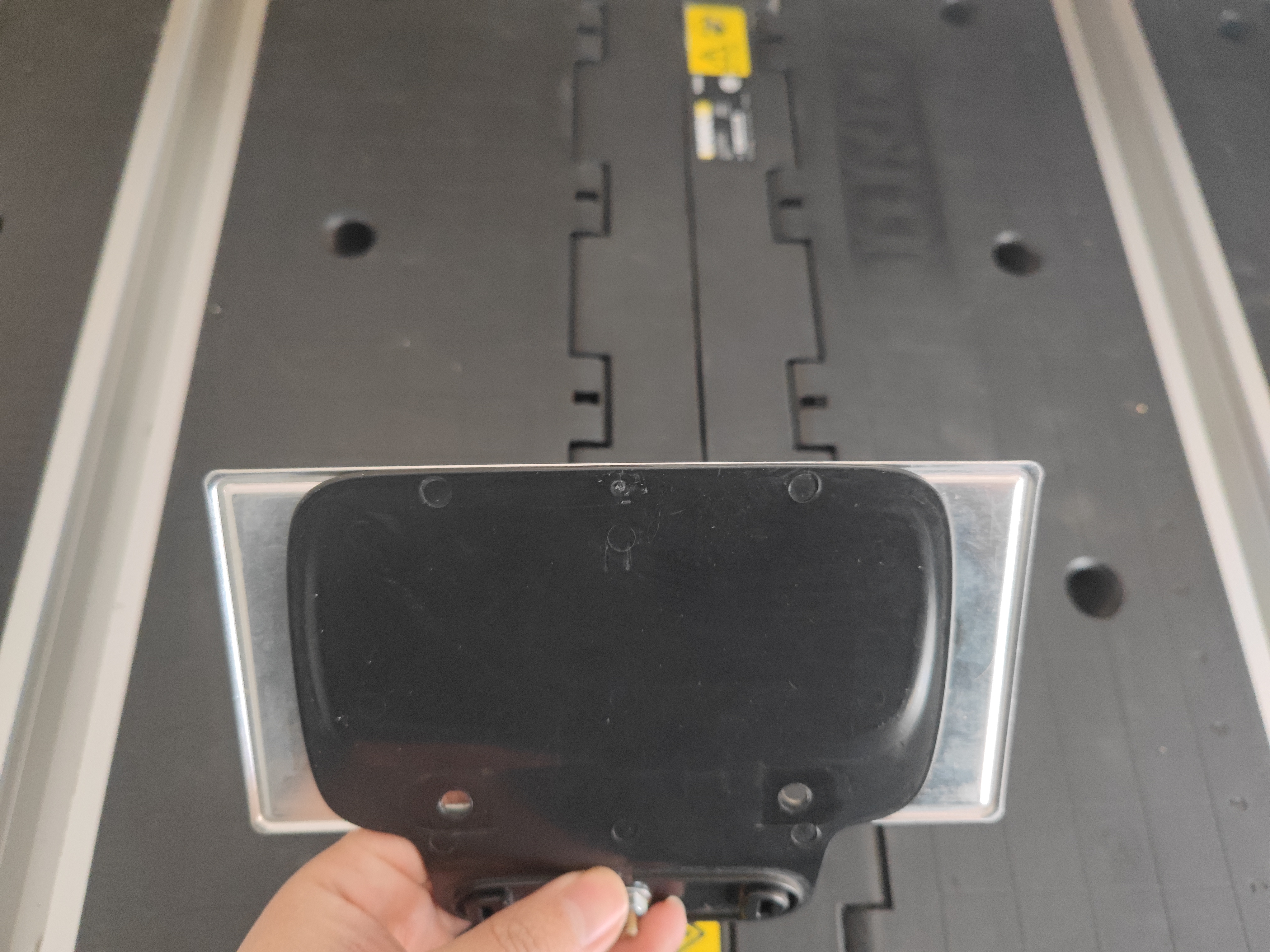

3. 九号原底板孔位中心距为78mm

使用材质为petg，机器打印为p1s

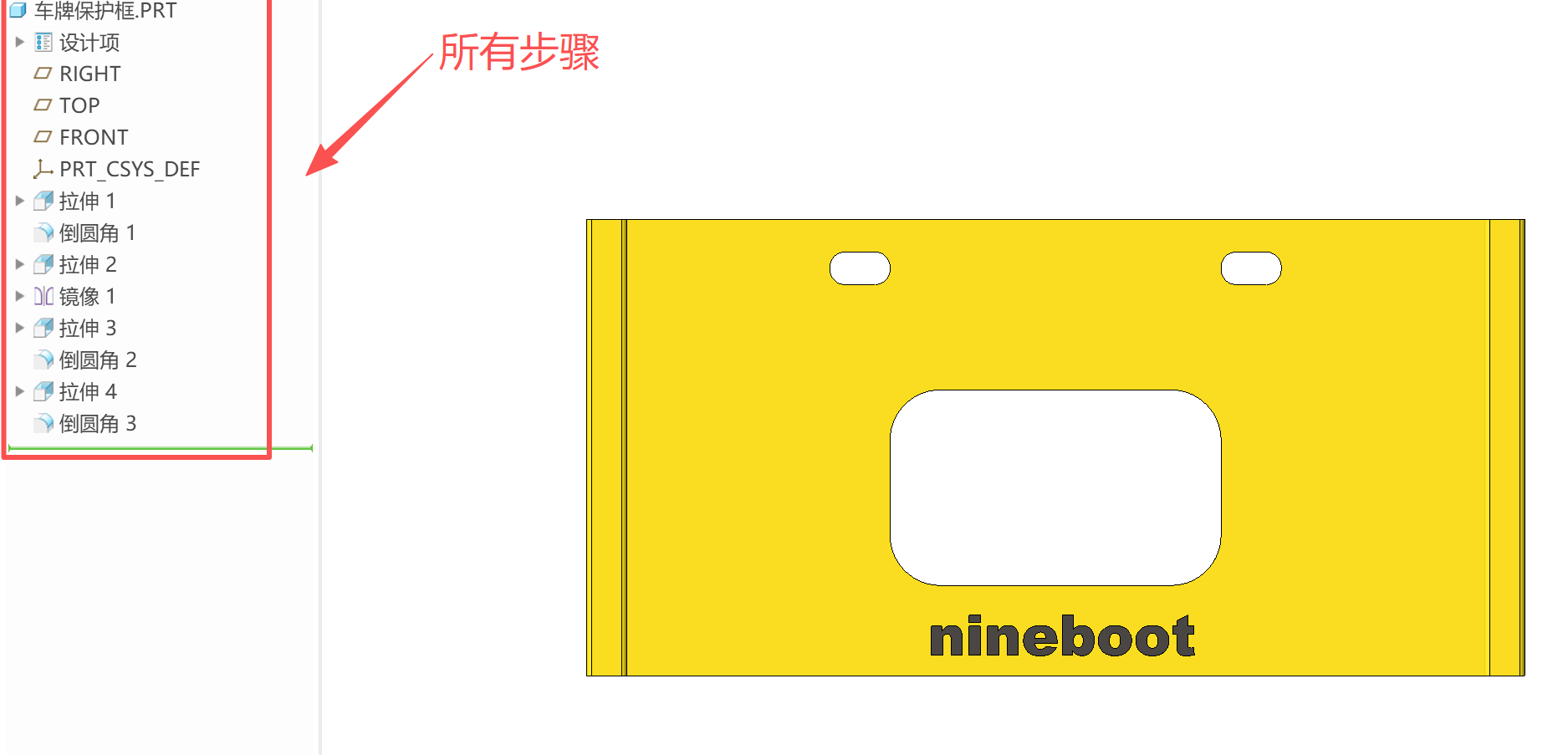

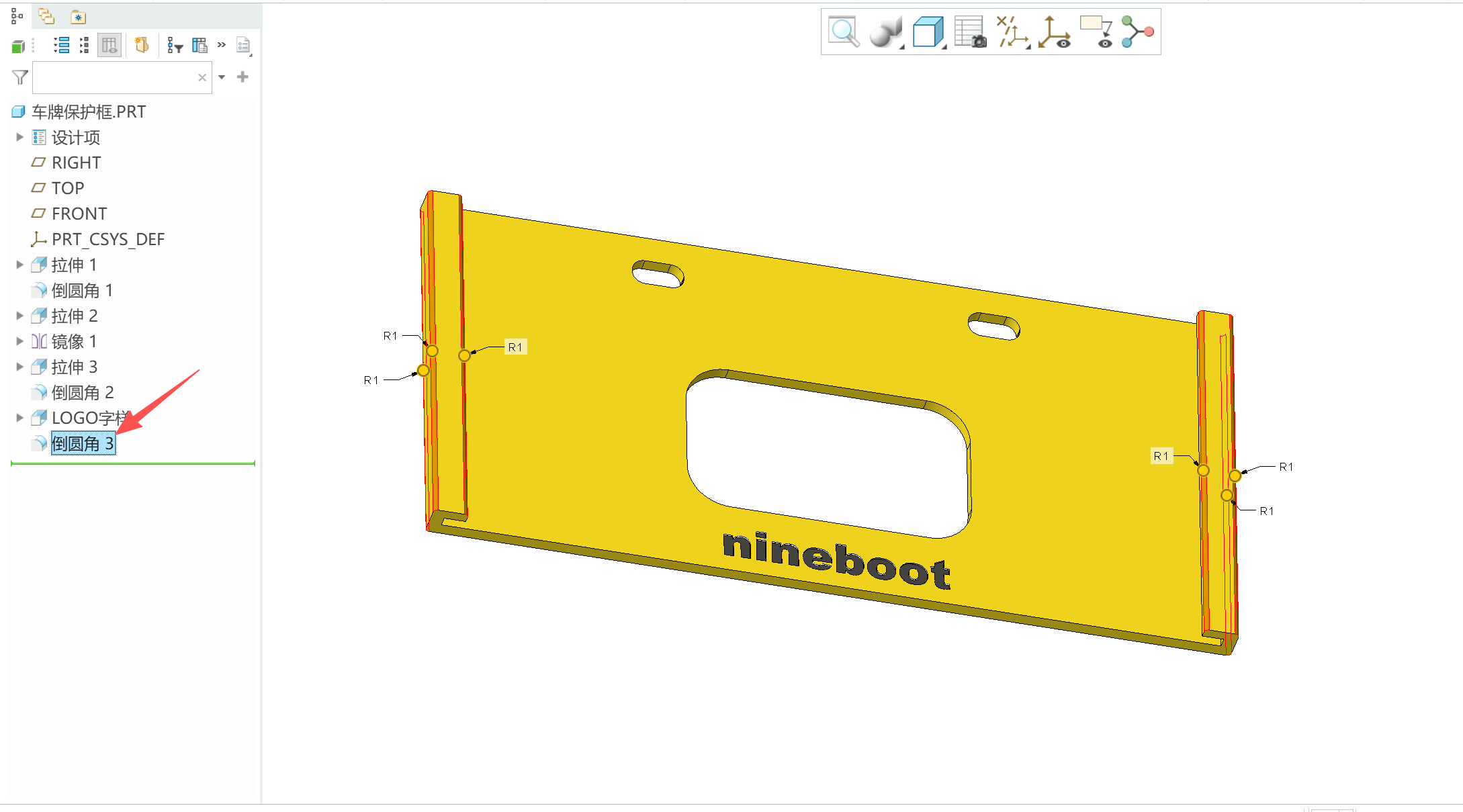

1. 图12为所有的建模步骤展示

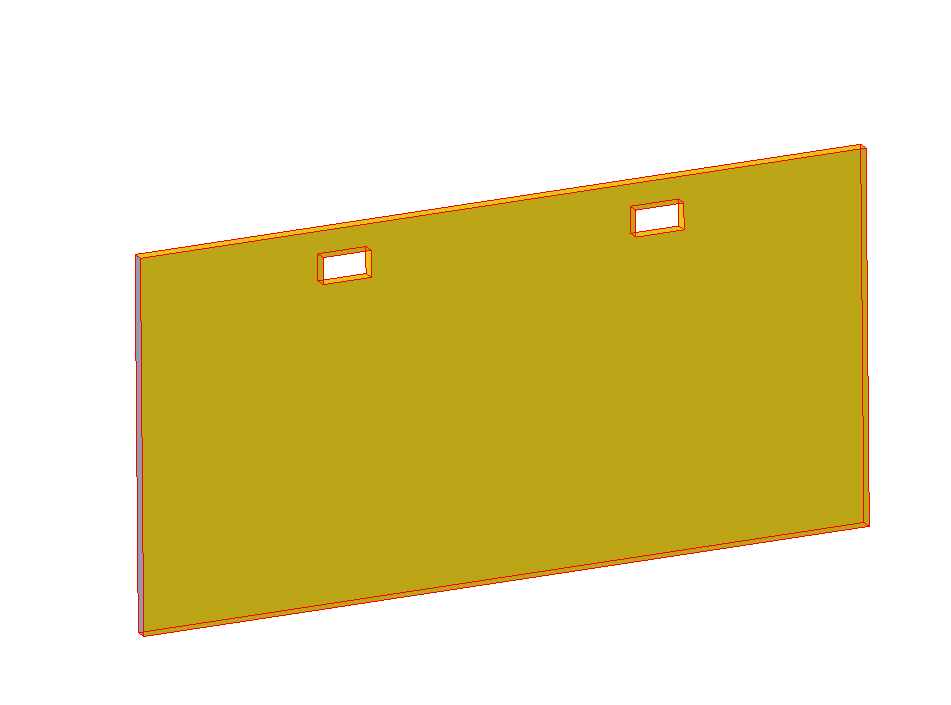

2. 拉伸基础尺寸，尺寸是通过测量车牌与原车牌固定架得到的，请仔细核对

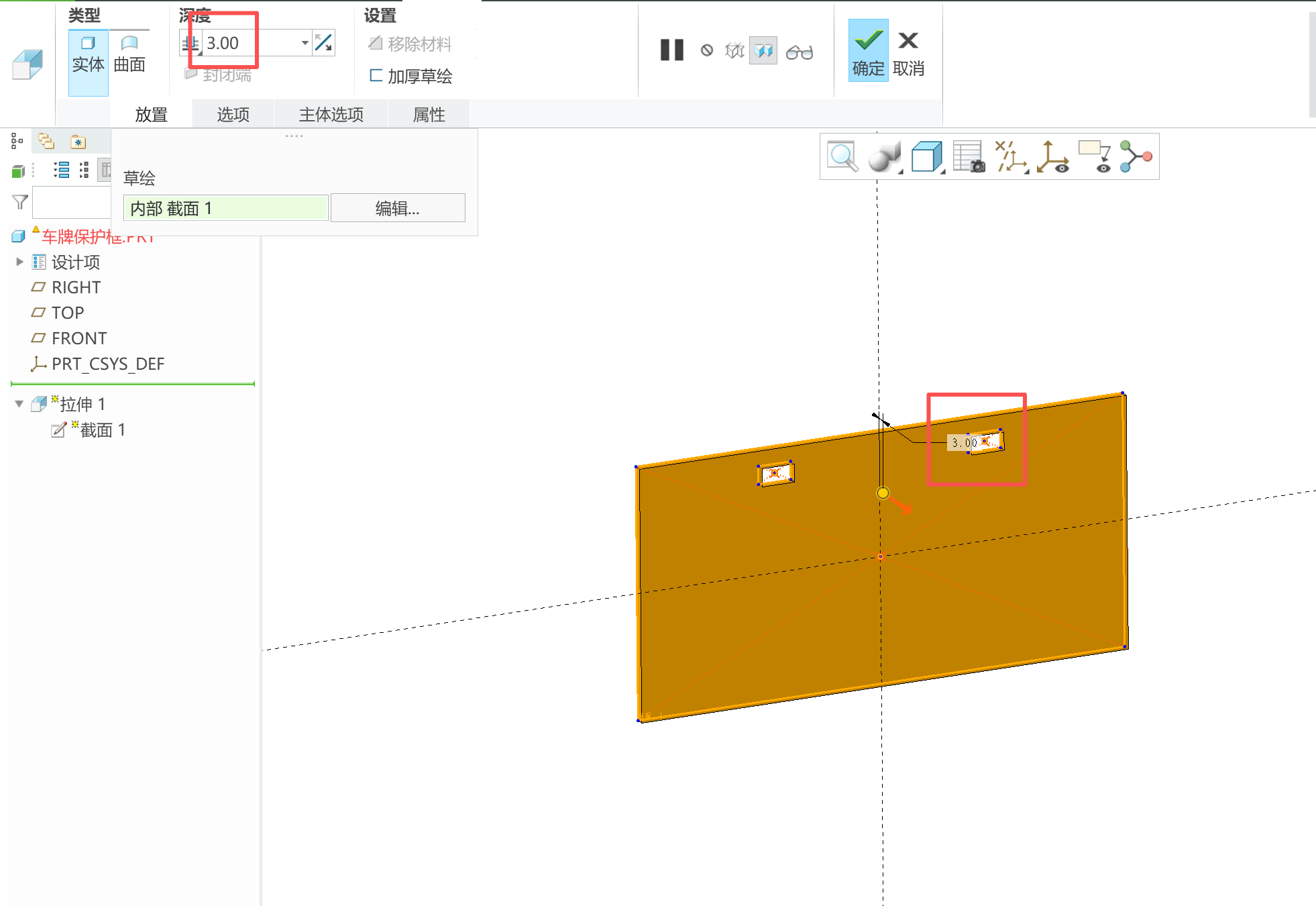

3. 拉伸厚度为3mm，效果如图15所示，倒圆角如图16所示

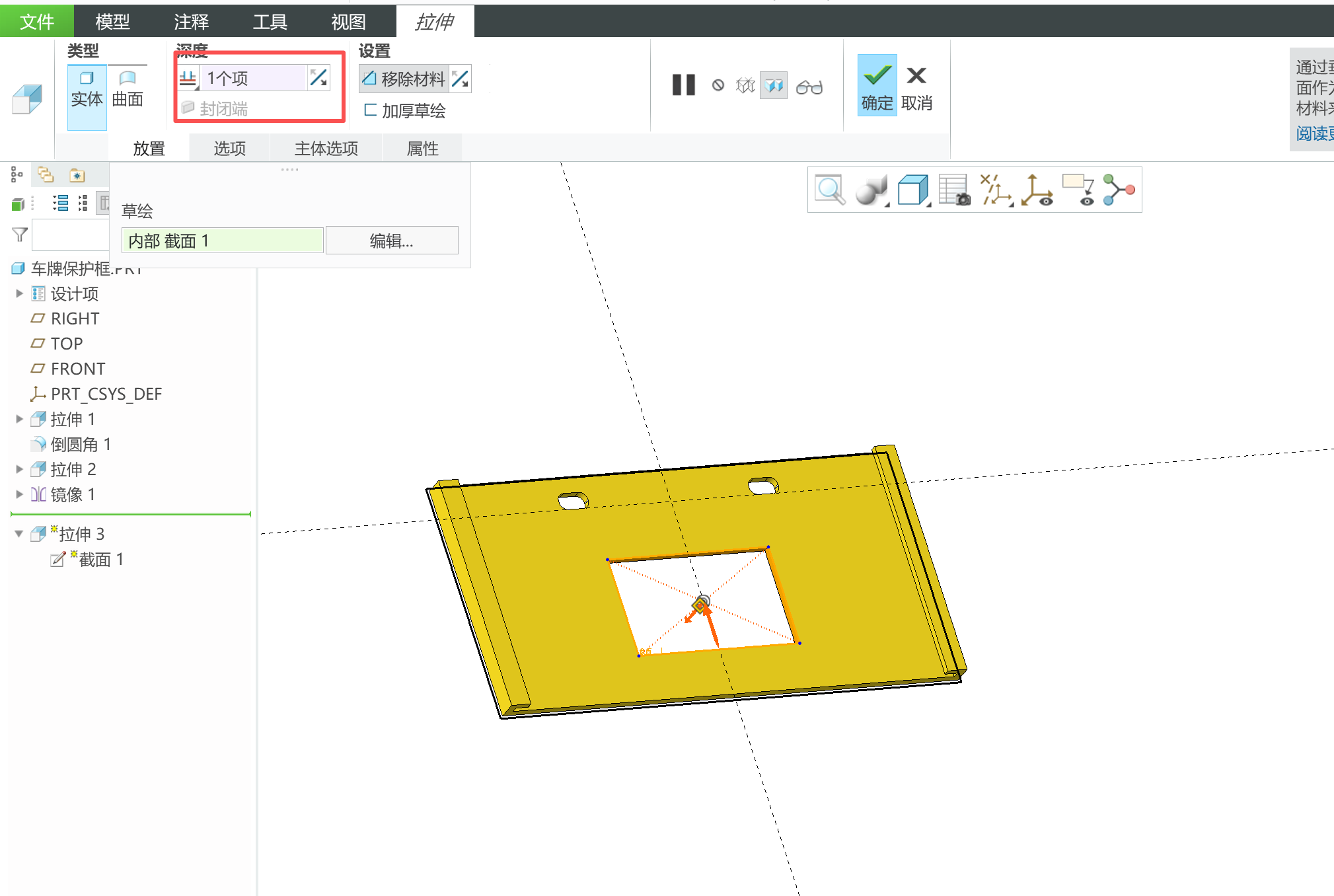

1. 原厂的车牌架子是有“九号”标识，需要露出来。一是美观，而是保证强度的情况下，节省材料
2. 四角倒圆角即可

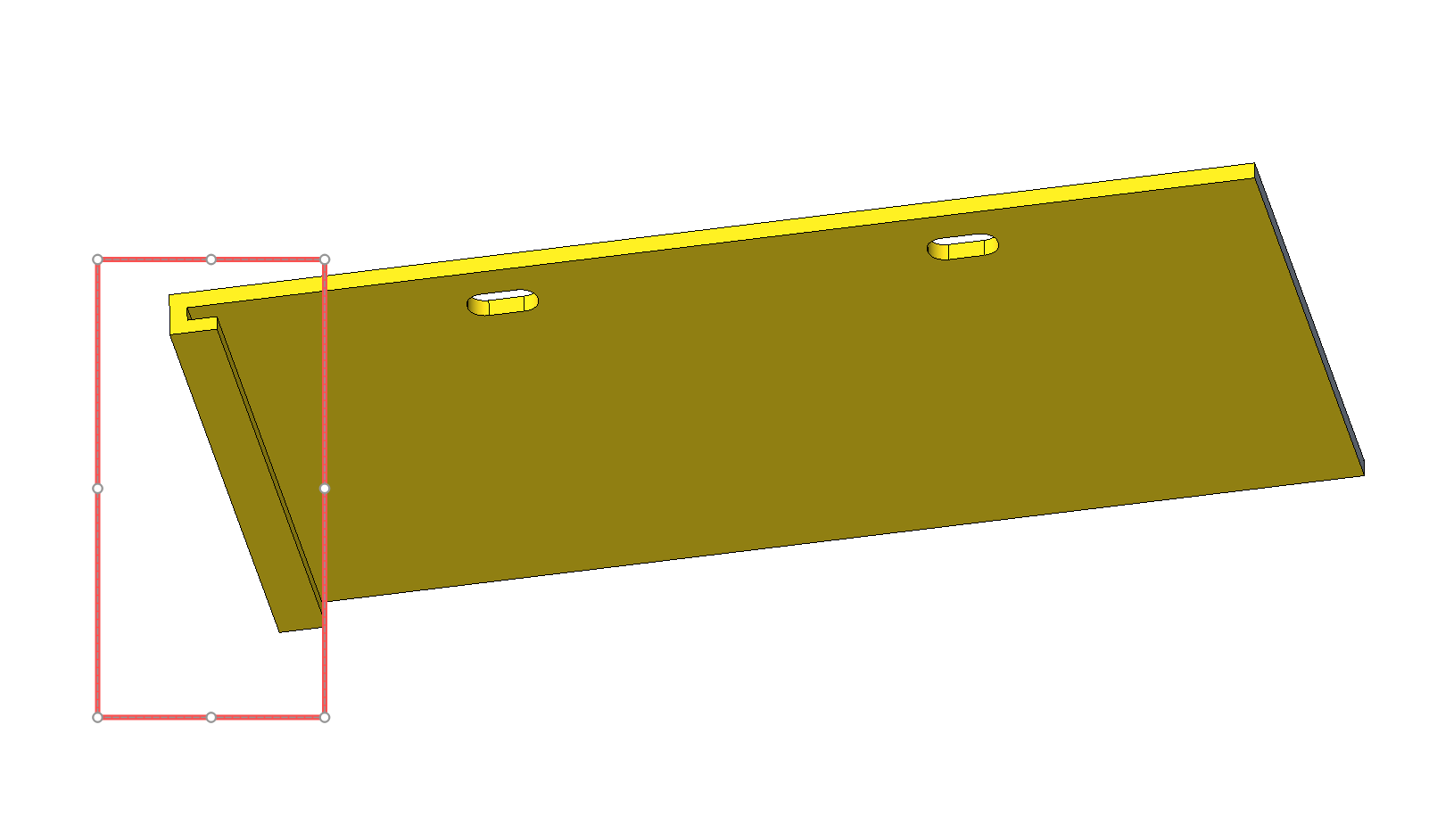

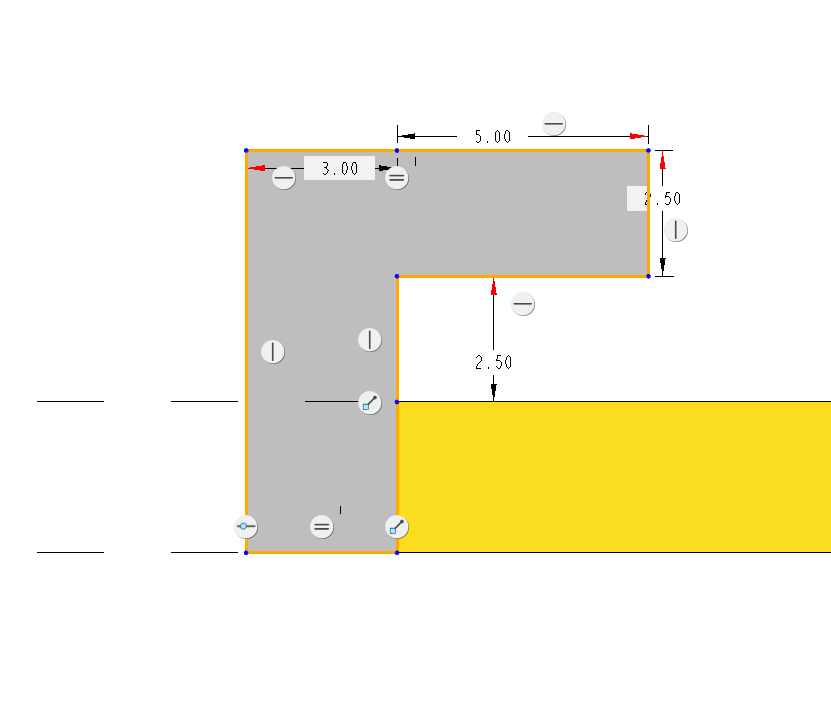

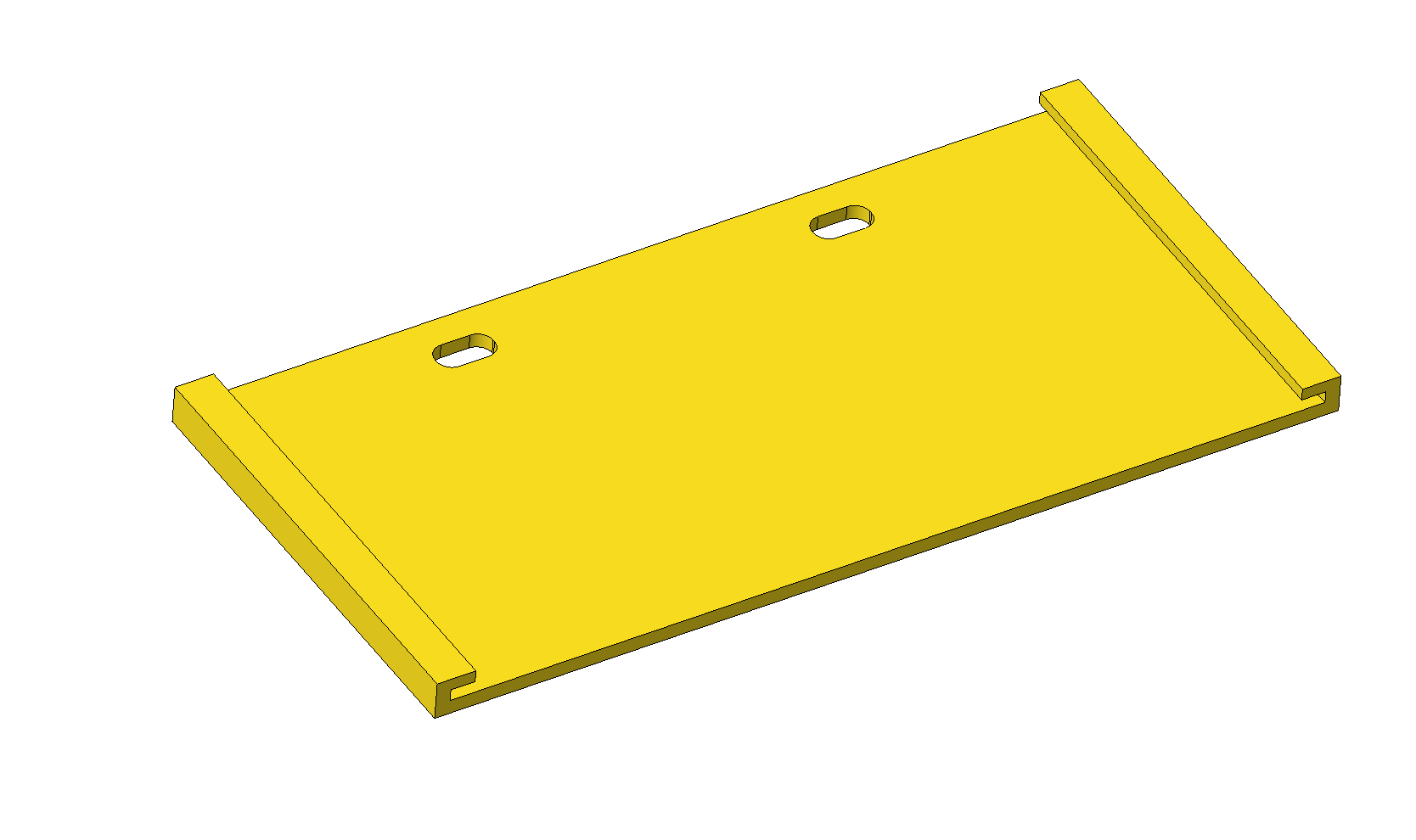

1. 根据测量车牌的参数，做出左右2个限位，厚度预留0.5mm的间隙，一是打印误差，而是车牌金属的形变误差
2. 使用镜像功能，将右侧镜像出来即可

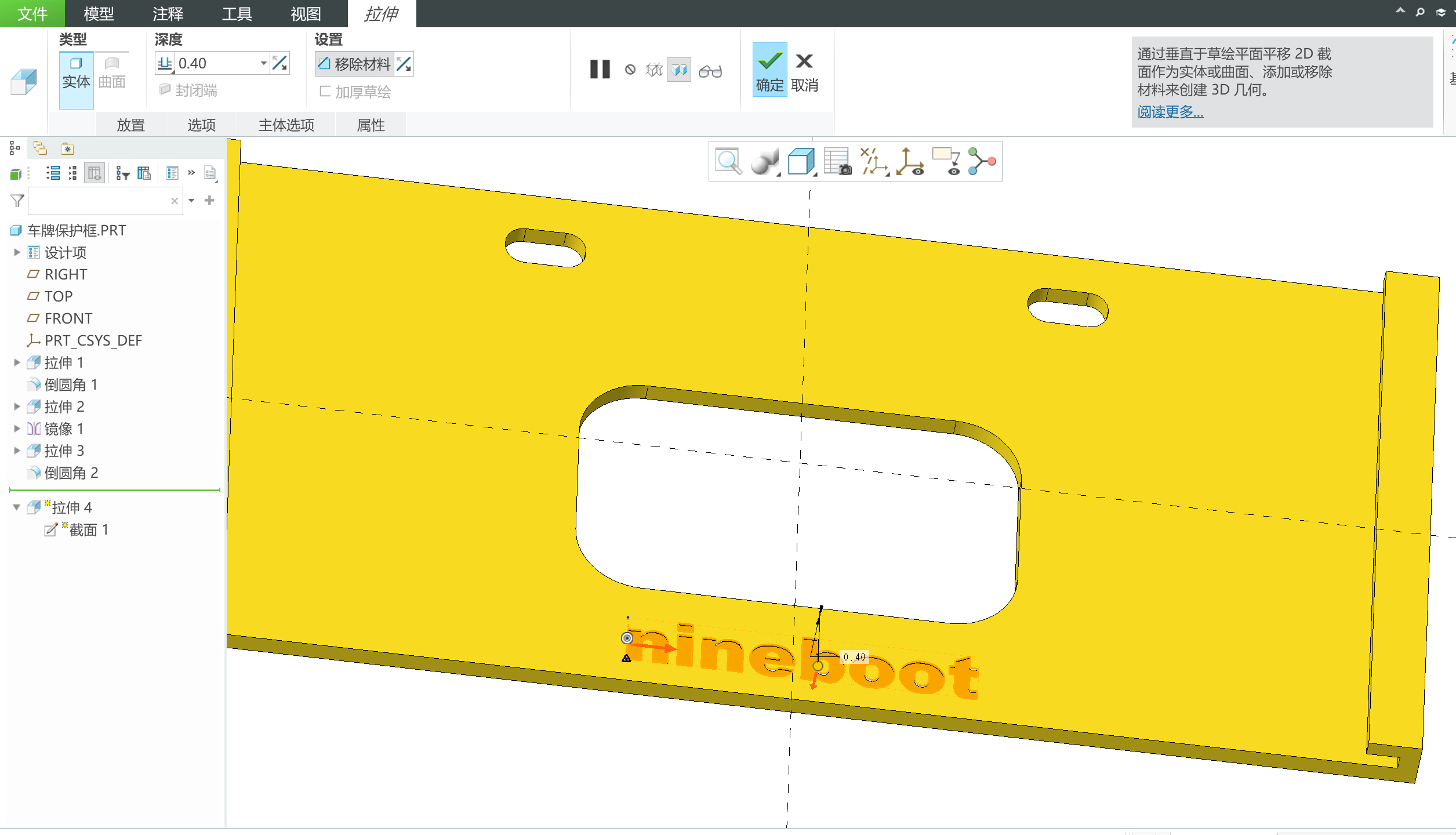

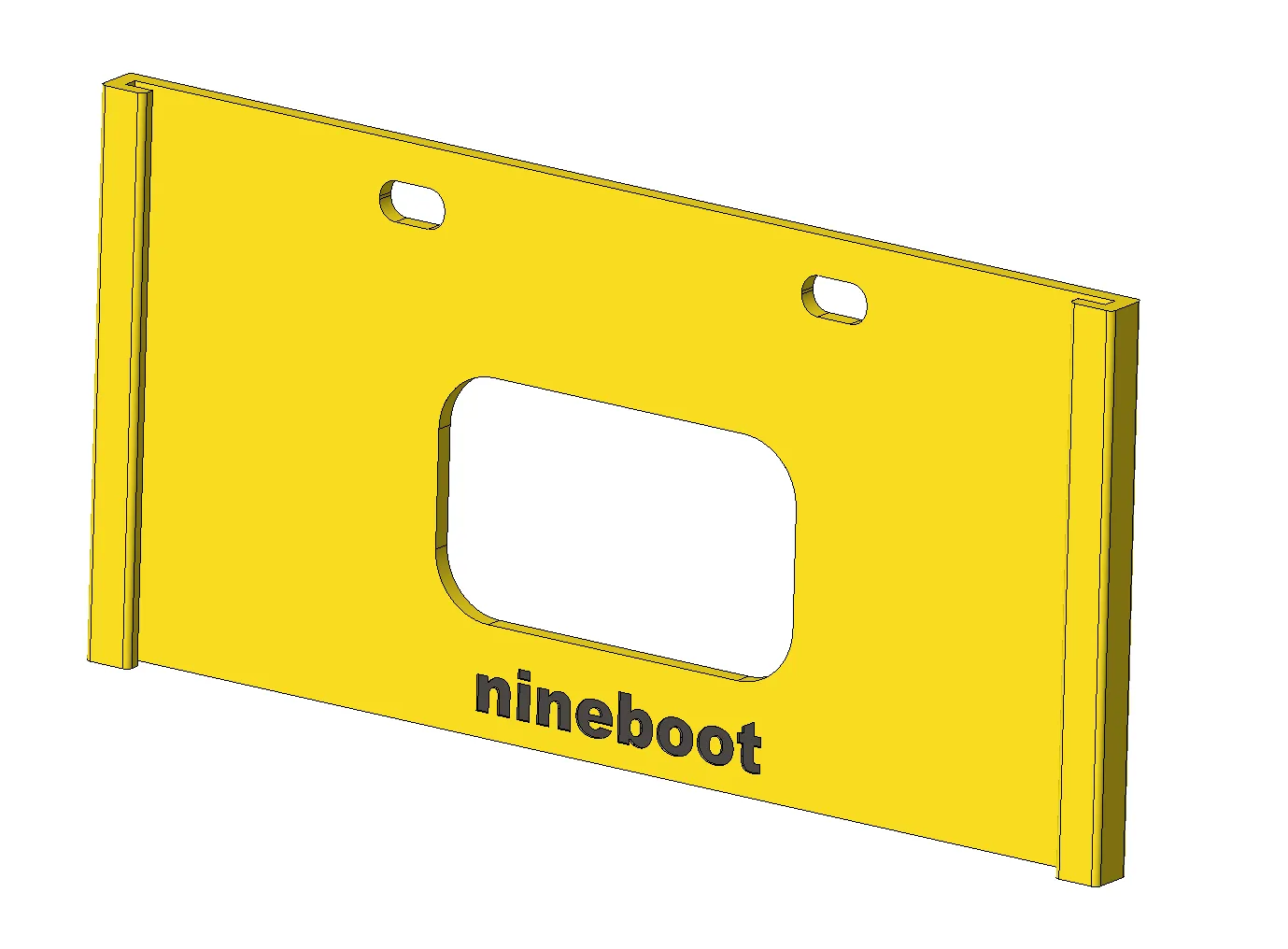

1. 拉伸“nineboot”的logo标识，注意拉伸为切除材料，不能凸出
2. 最后将所有边缘倒圆角

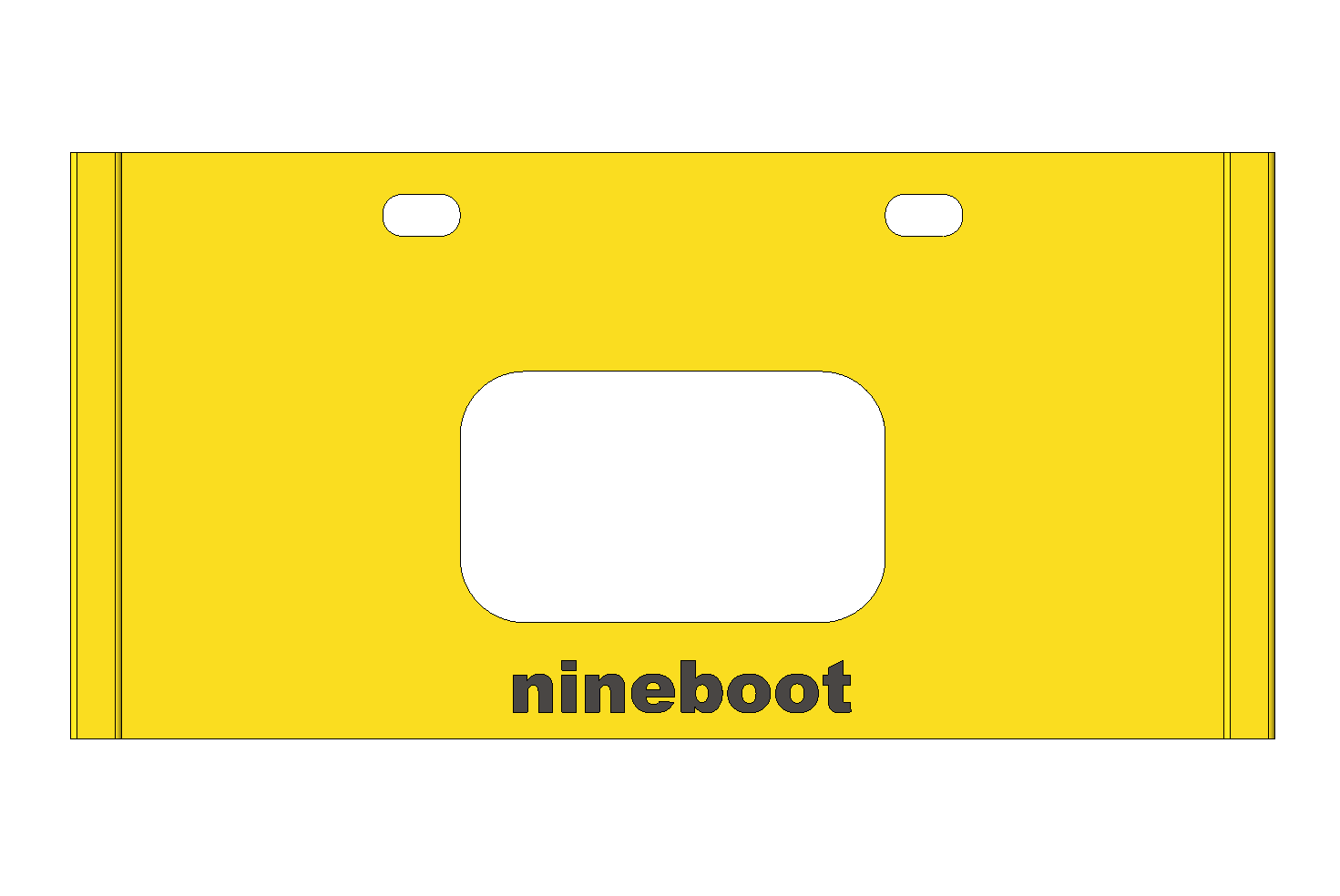

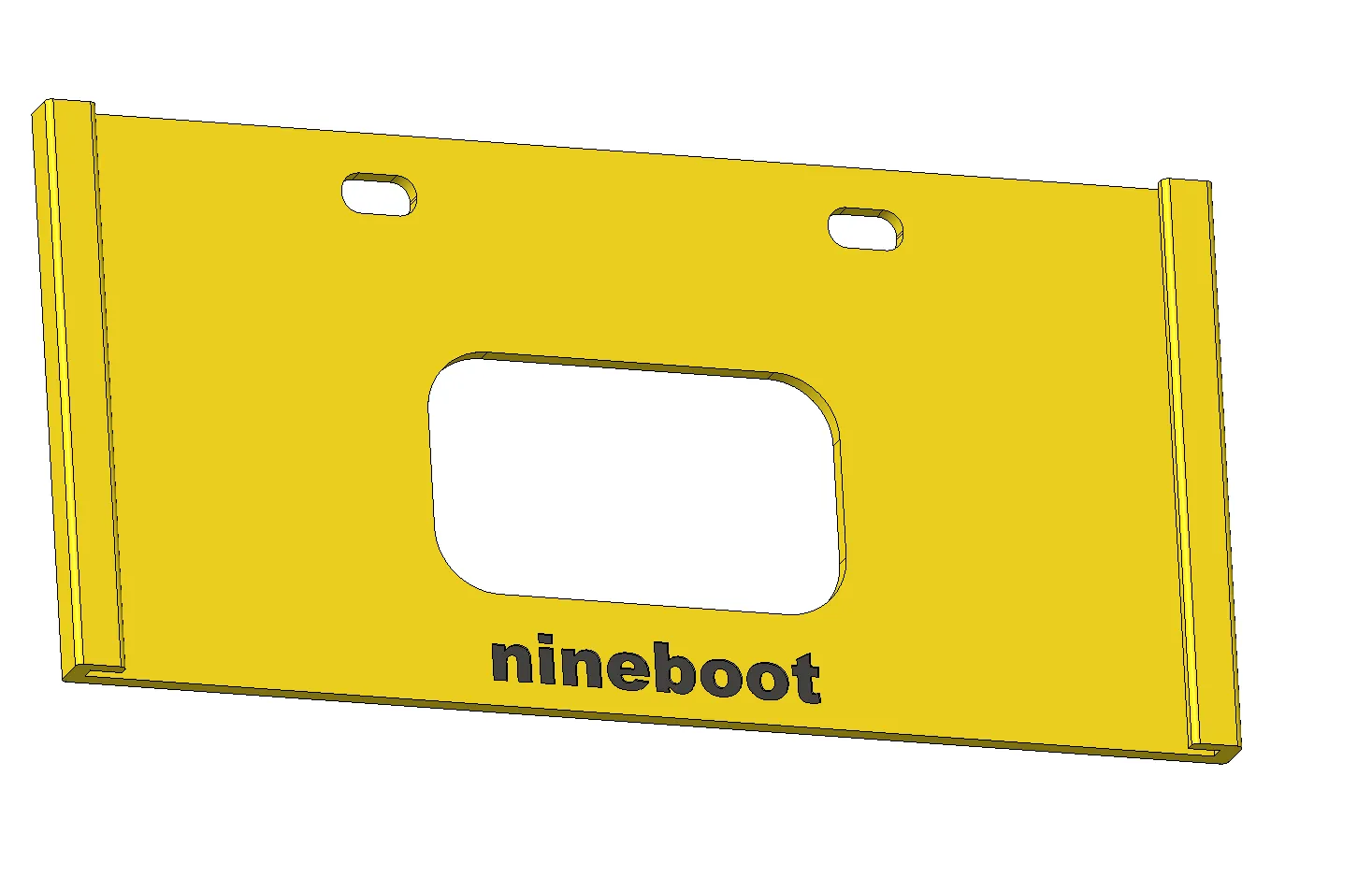

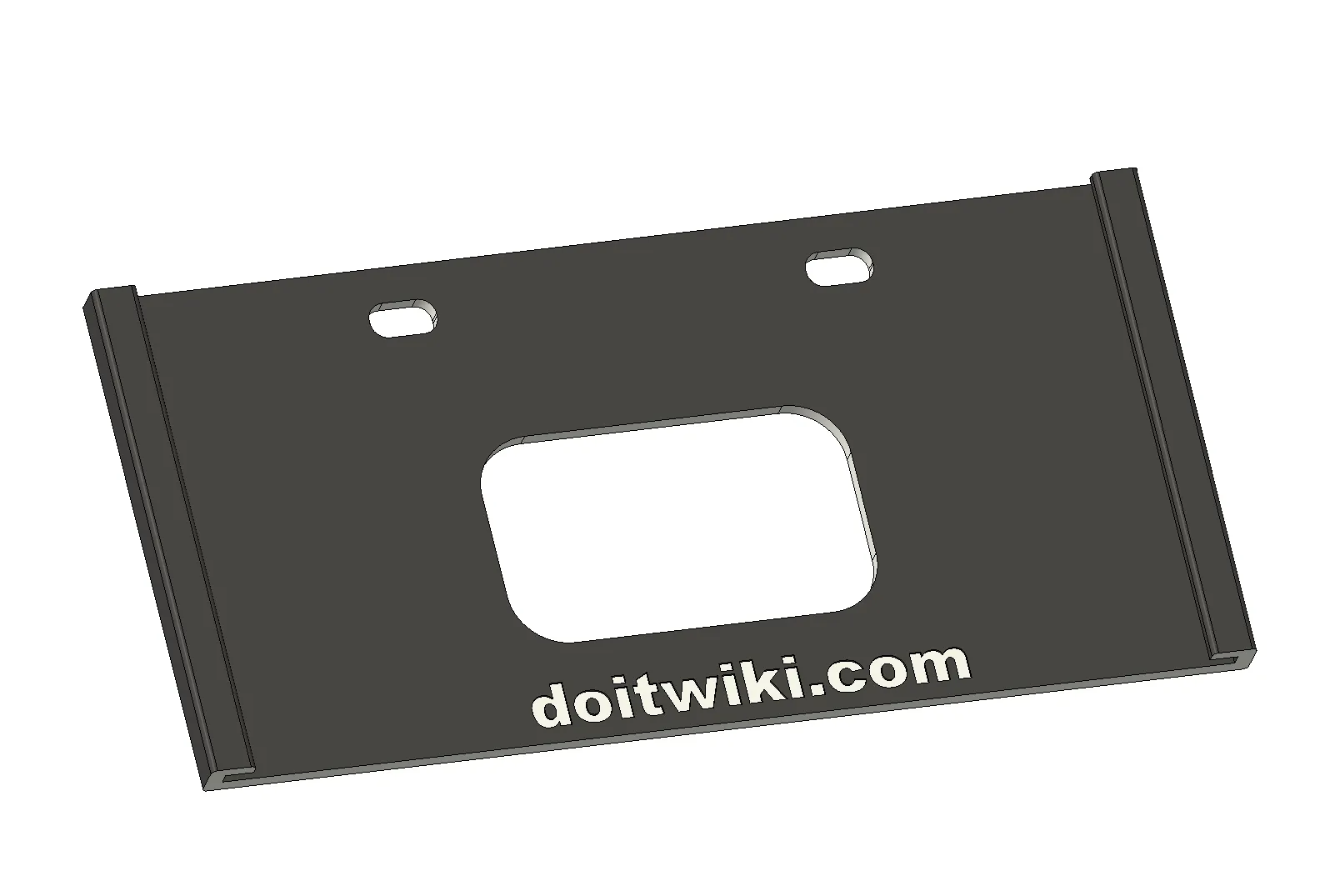

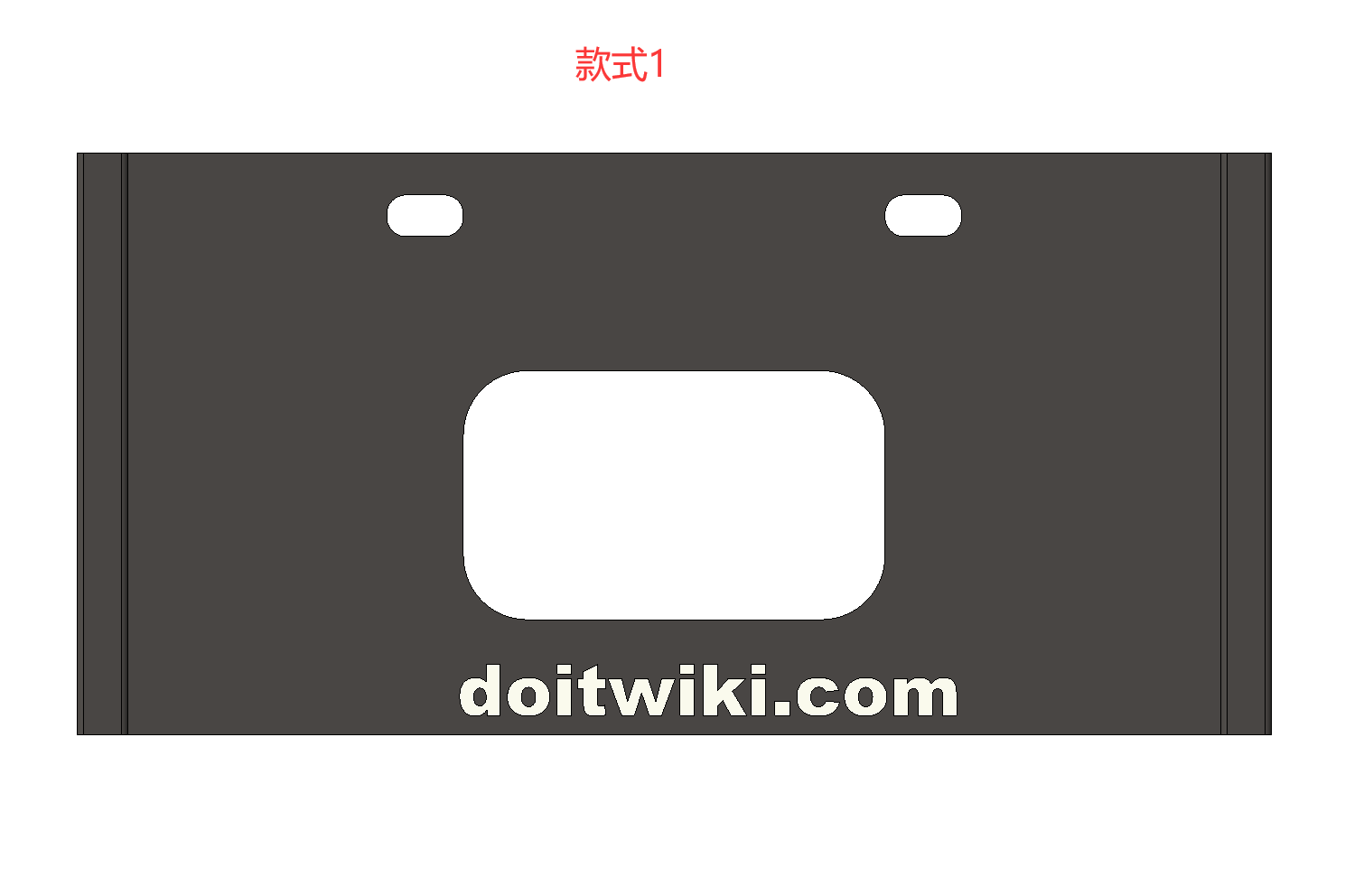

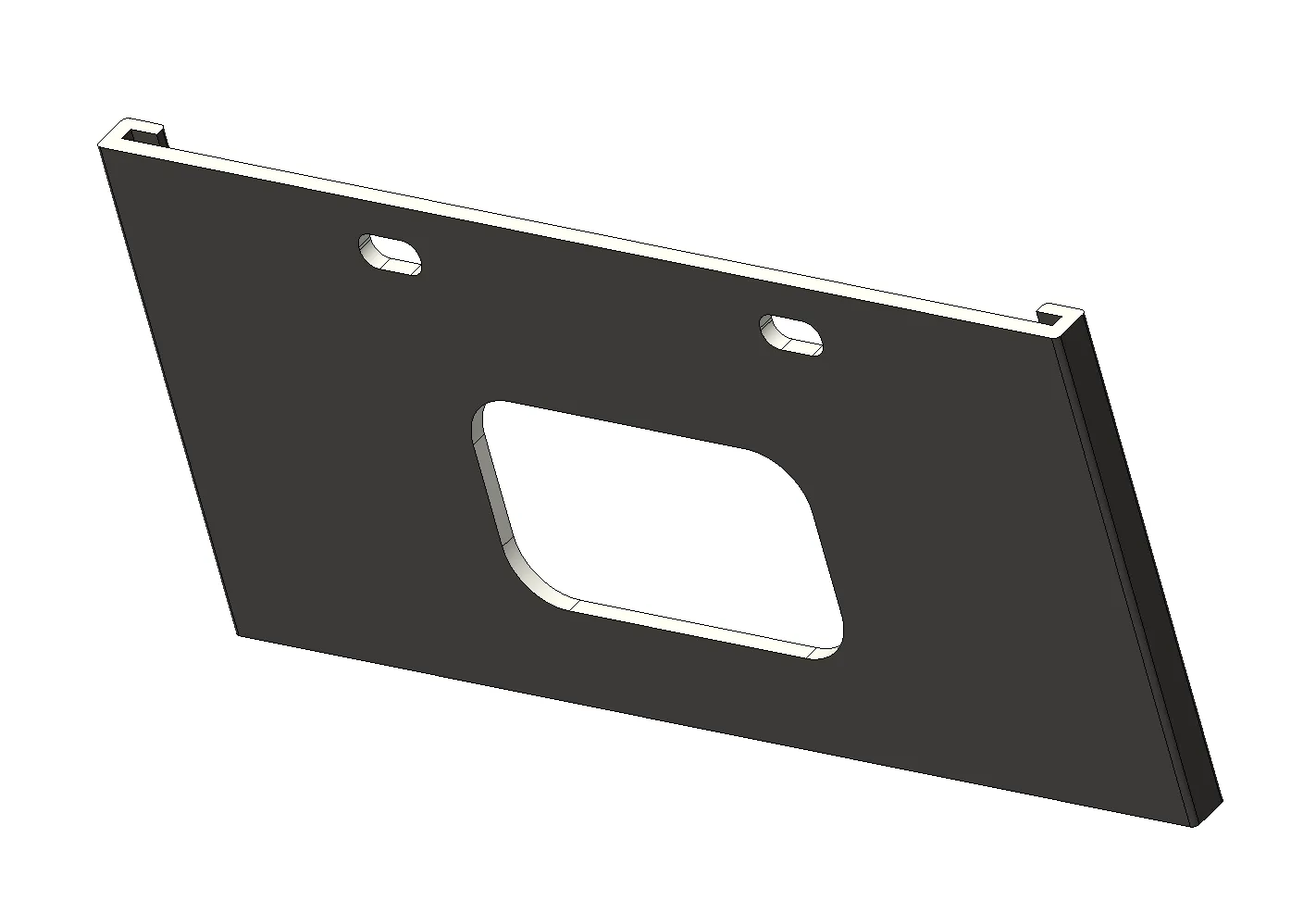

1. 上图为制作的两个版本的图纸，其结构一摸一样的，仅仅是logo文字差异。此处图纸可下载，直接用切片软件（Bambu Studio）完成打印前置处理。

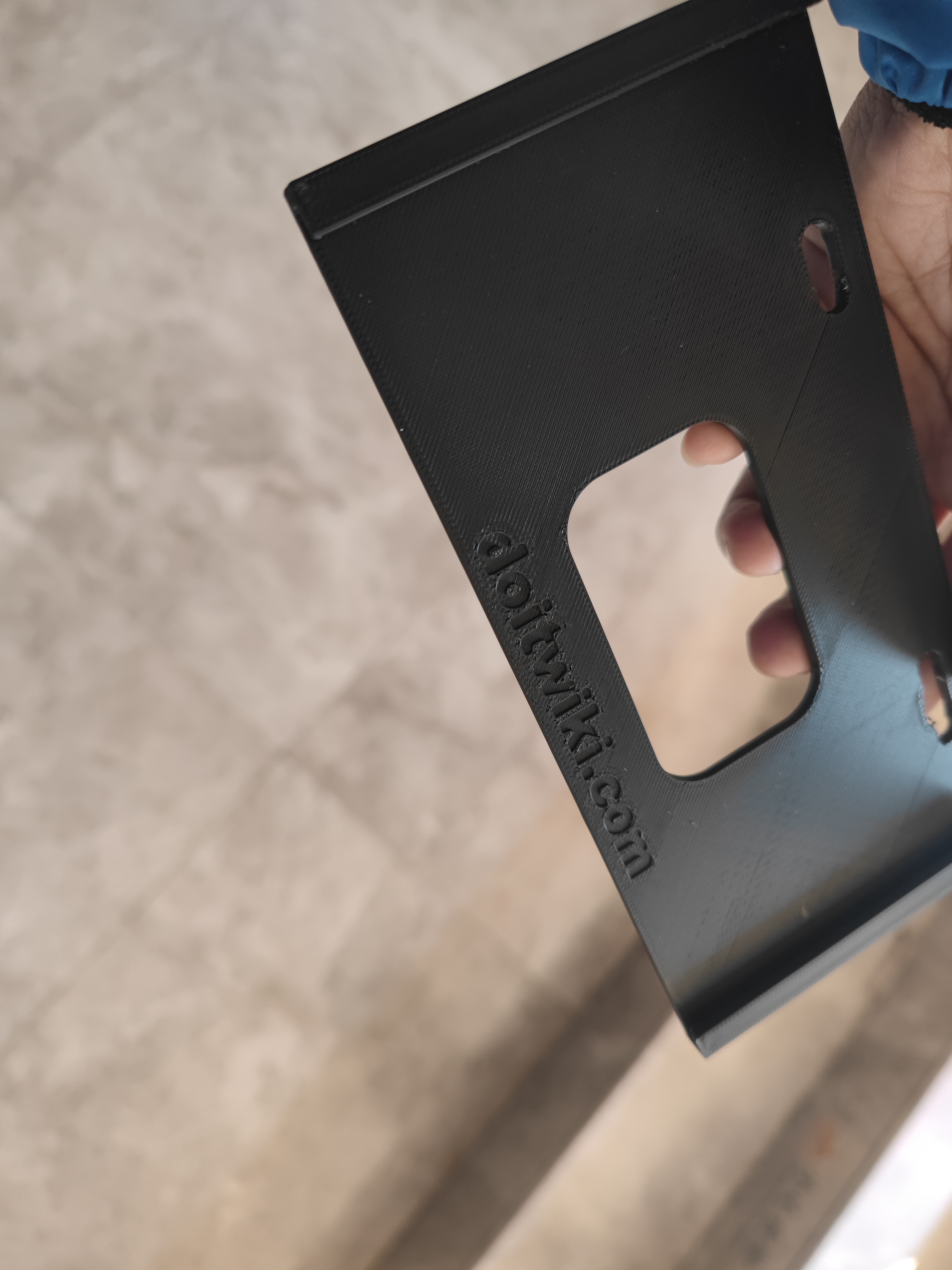

2. 打印完成后，等待平台冷却至室温（PLA冷却30分钟，ABS冷却60分钟），取下成品：1. 去除支撑：用尖嘴钳轻轻剥离支撑，对支撑残留痕迹用砂纸（400目→800目）打磨光滑，避免划伤车牌或手部。2. 边缘修整：用美工刀修整打印边缘的毛刺、溢料，确保边框平整。

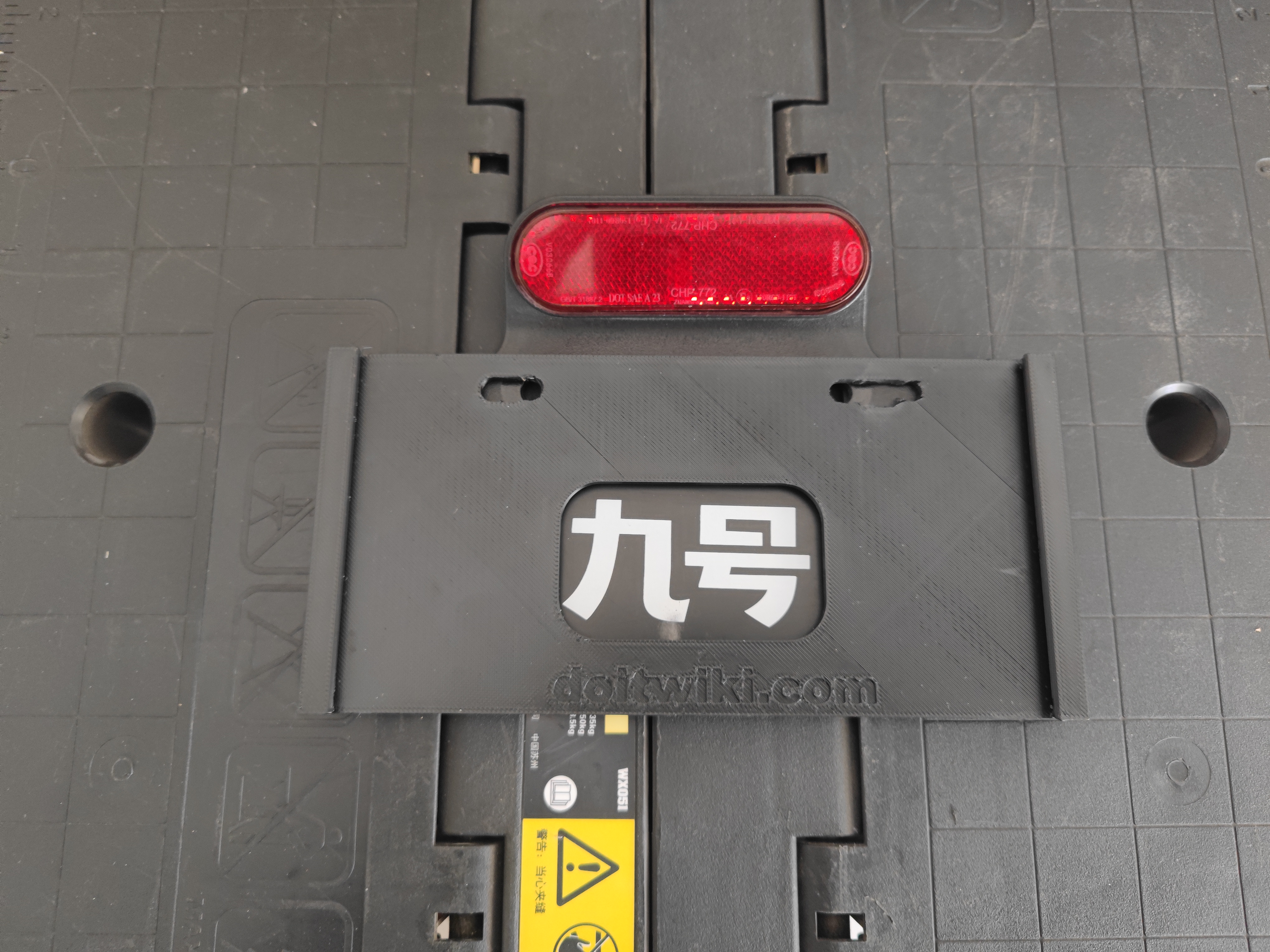

1. 底板上面的长方形框，是为了将“九号”字体显示

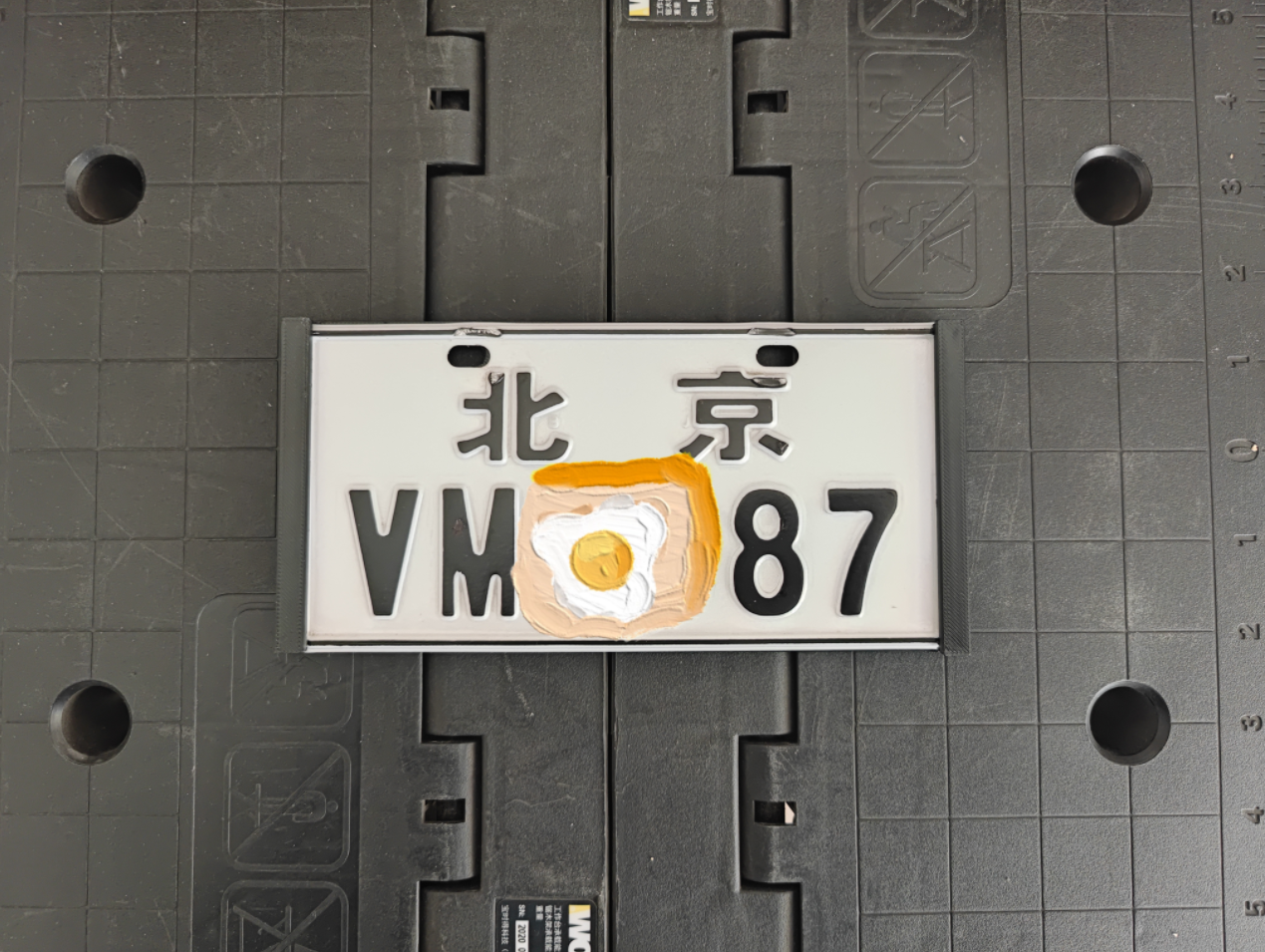

2. 实际安装效果合适

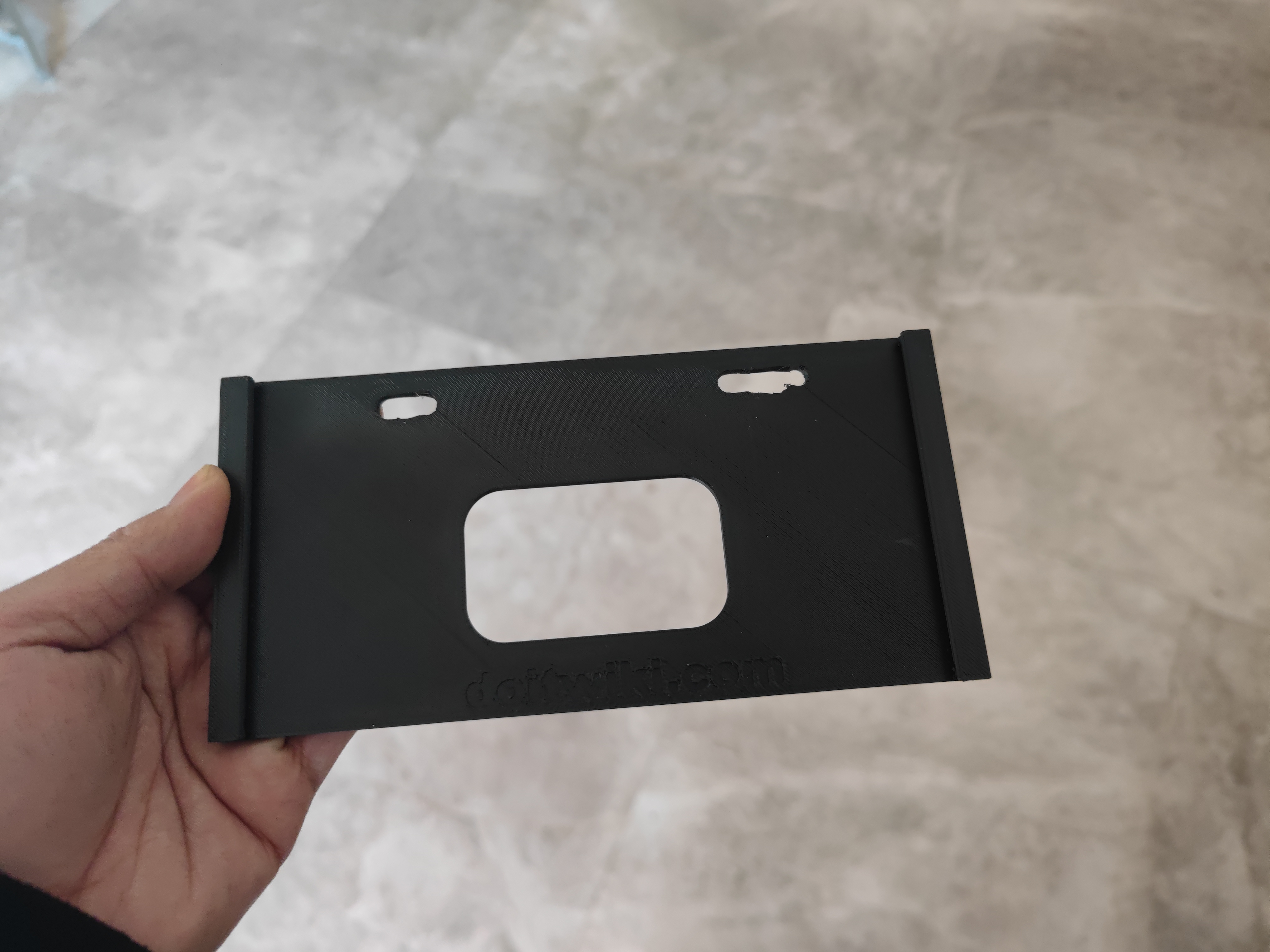

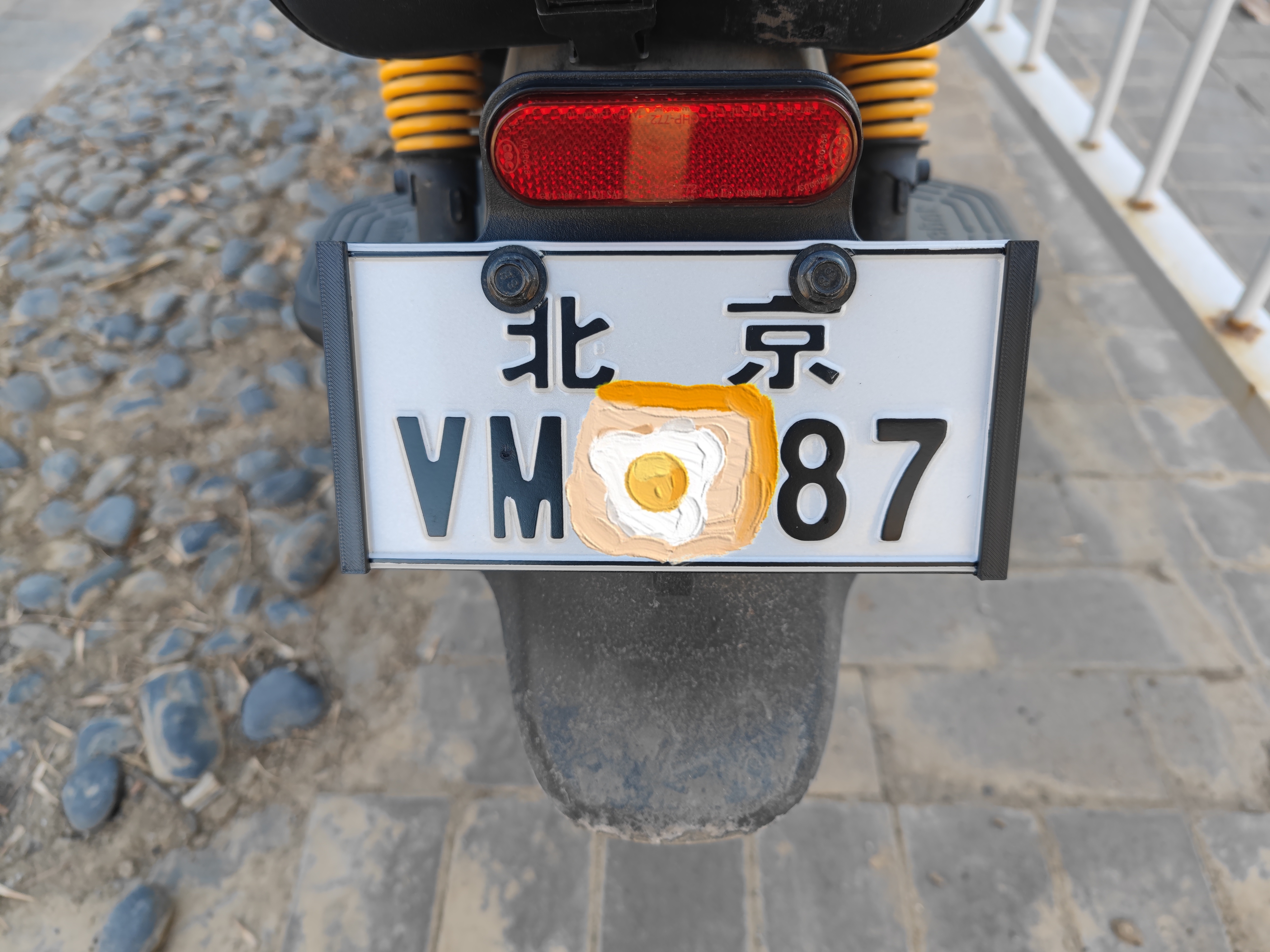

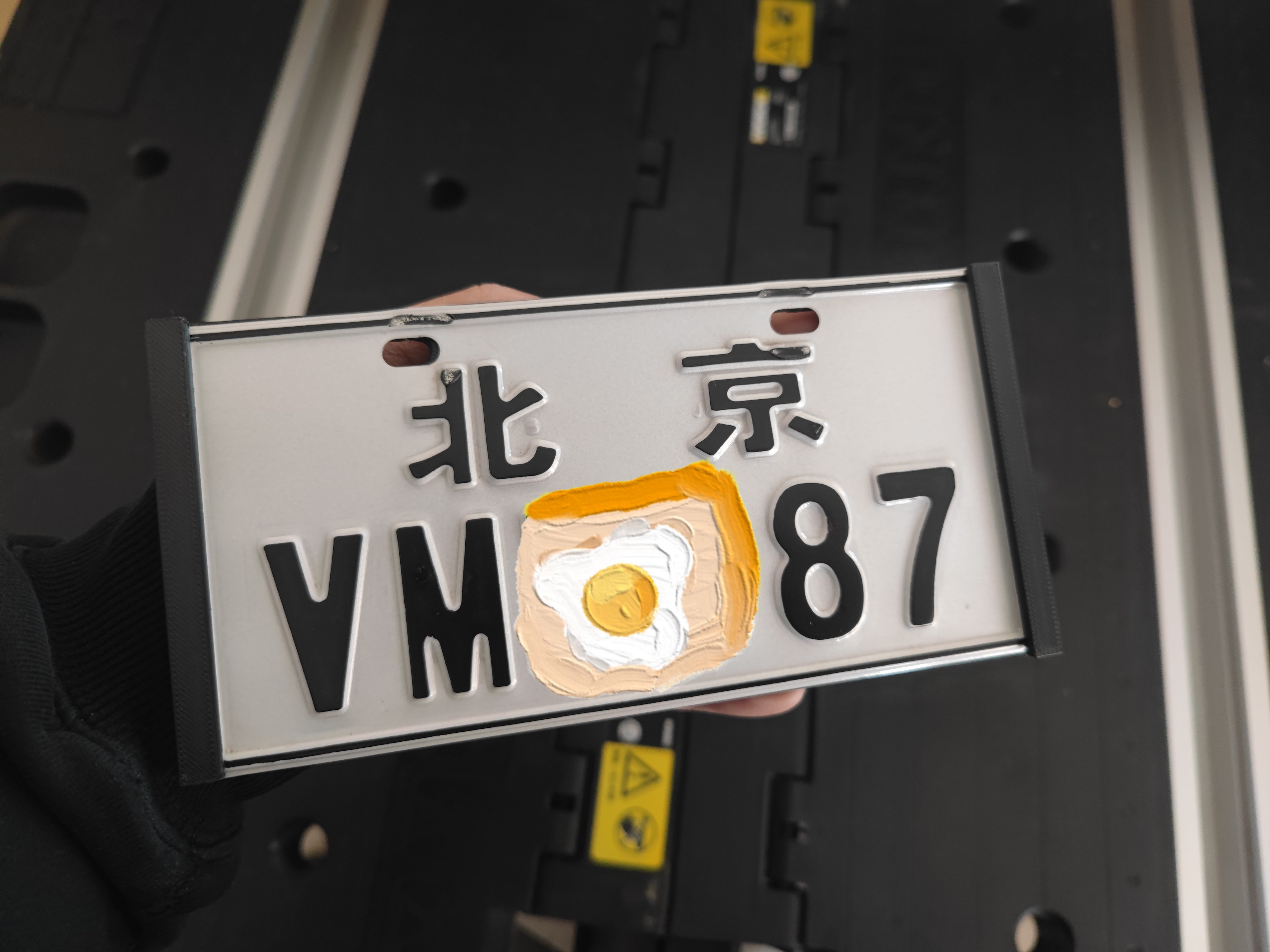

1. 将成品与电瓶车车牌适配，车牌可顺利嵌入，安装孔对齐，装配后无松动，完成整个制作流程
2. 拆/安装用到的工具：10mm套筒
