C51寄存器点灯入门学习

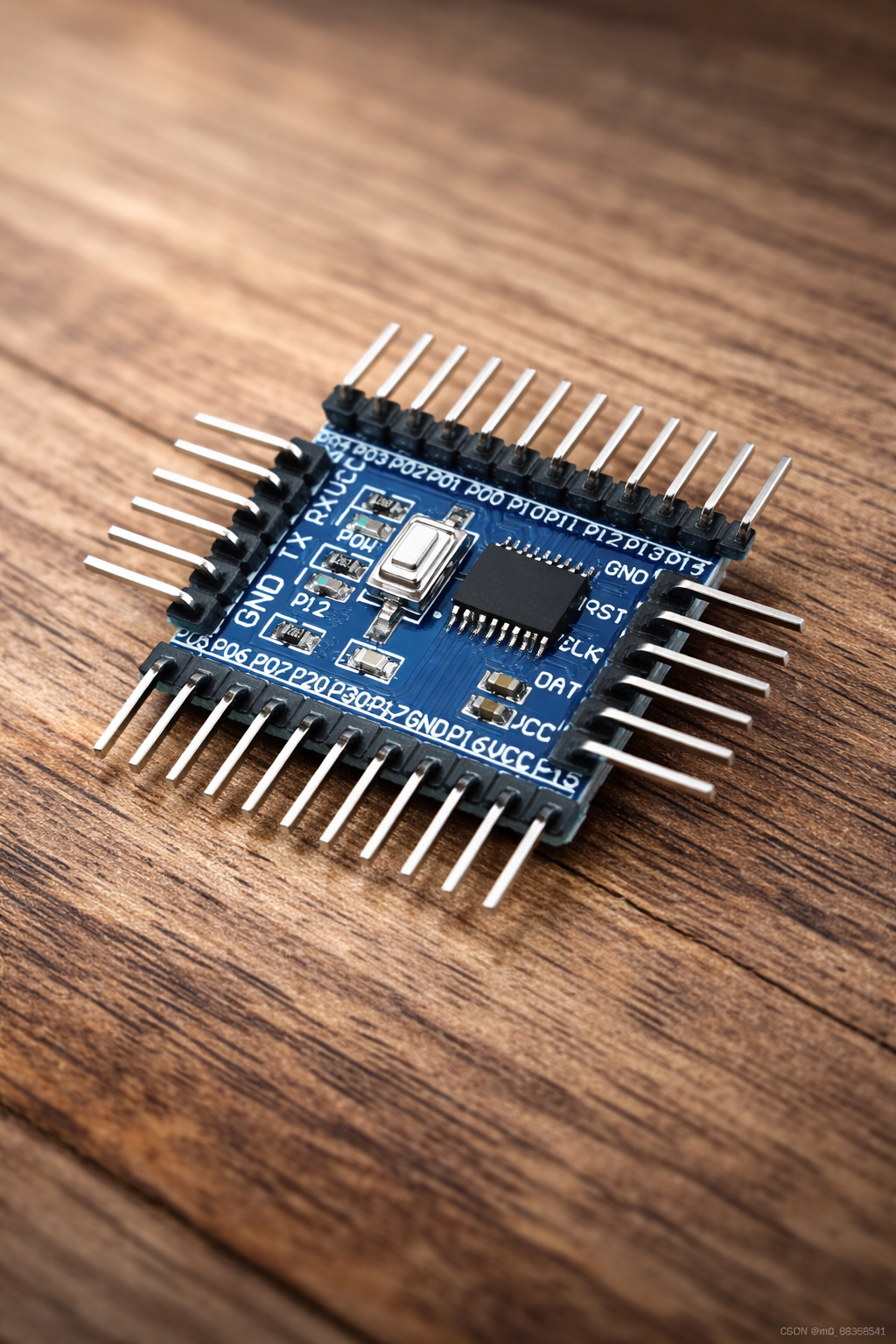

首先我们肯定是需要一个兼容80c51的板子，本人选择的是N76E003这块板子。如图所示

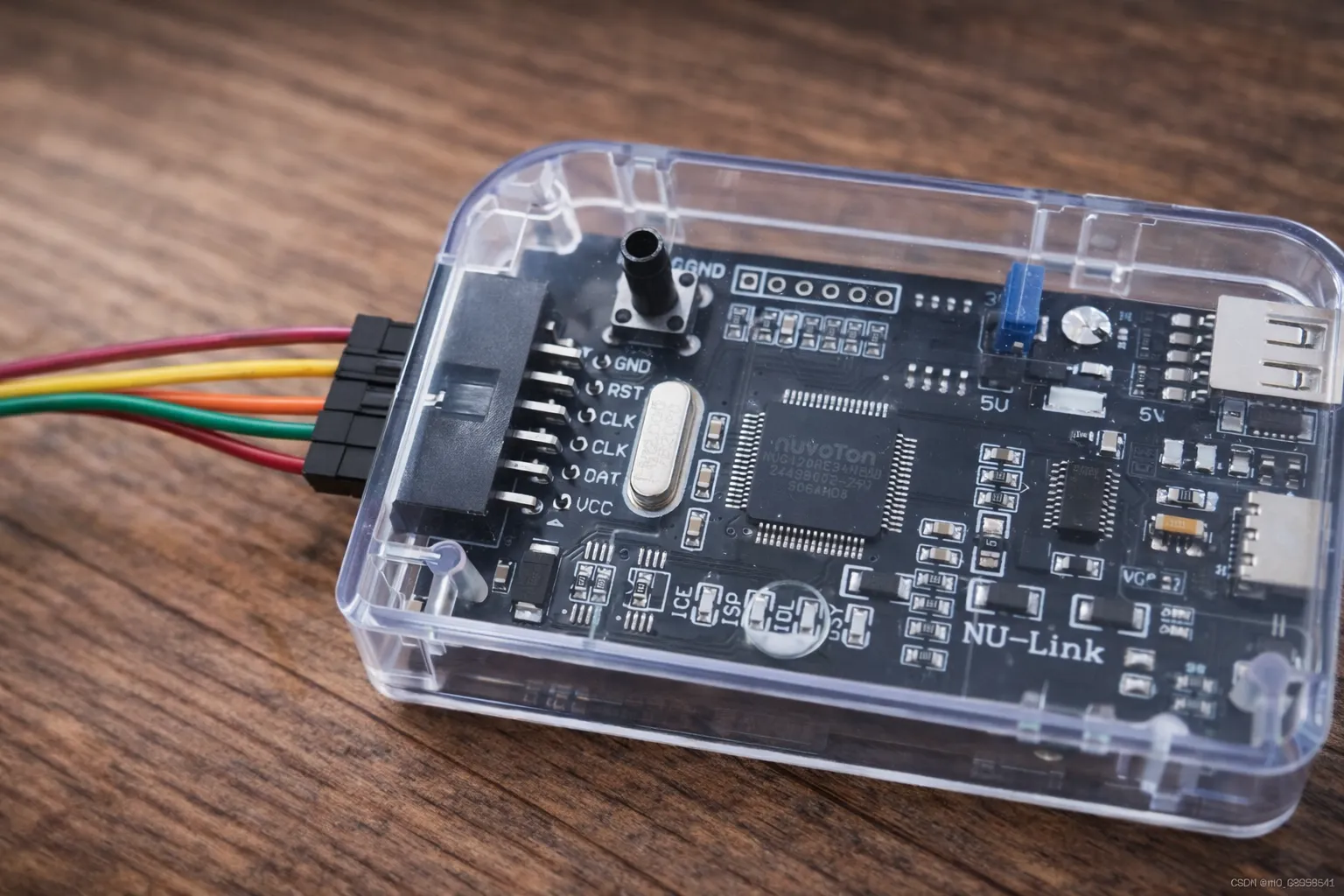

程序写得再完美，如果无法成功下载到板子中运行，那也只是纸上谈兵。对于 N76E003 这块开发板，其官方配套的下载调试器为 Nu-Link。

要想程序成功下载，我们需要提前安装 两个驱动程序。

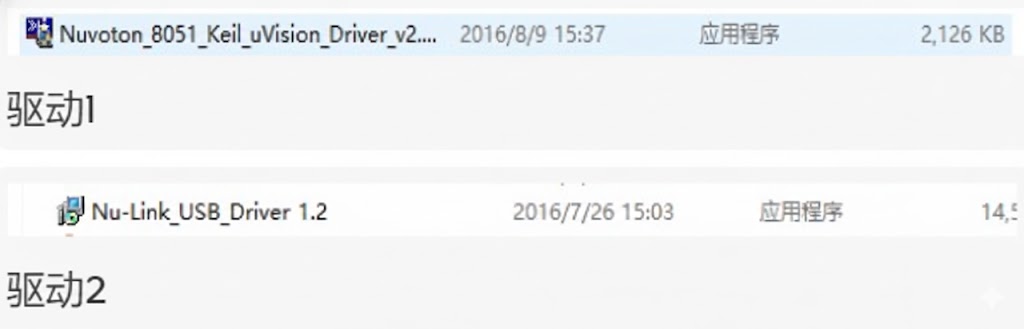

这两个驱动通常会在购买开发板时由商家一并提供，如 图 2 所示。

安装这些驱动的目的，是为了：

1. 保证 Keil 能正确识别 Nu-Link 下载调试器
2. 确保程序能够稳定、正确地下载到单片机中

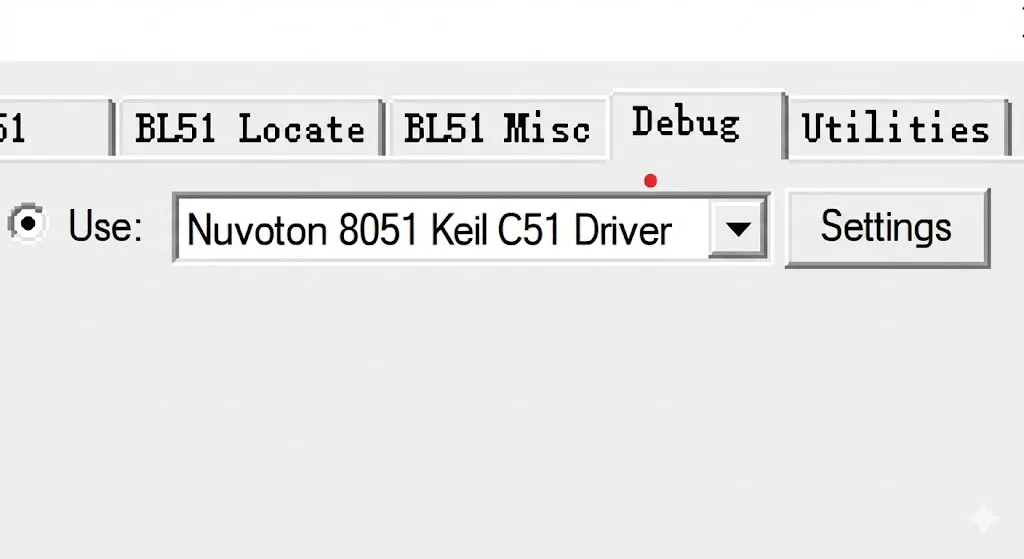

安装完成后，在 Keil 中即可看到对应的下载调试器设备，如 图 3 所示。

下面用我自己比较薄弱、但直观的理解来解释一下 为什么一定要安装下载调试驱动：

首先，我们编写的程序是运行在上位机（电脑）中的，而单片机程序最终需要被烧录到开发板里运行。

那么问题来了：电脑如何把程序“送”进单片机？

这时，就需要一个“中间人”——也就是 下载调试器（Nu-Link），它负责在上位机和单片机之间进行数据传递。

但下载调试器并不是“插上就会用”的，它要能正确理解上位机发送的程序数据，就必须：

1. 上位机 ↔ 下载调试器
2. 下载调试器 ↔ 单片机

双方都遵守同一套通信协议

而下载调试驱动程序的作用，正是：

1. 让 操作系统与下载调试器之间建立统一、正确的通信协议
2. 从而保证 Keil 发送的程序数据，能被 Nu-Link 正确识别和解析
3. 最终确保程序能够稳定、准确地下载到单片机中

只有在驱动、调试器、开发环境三者都正常工作的情况下，程序下载和调试才能顺利完成。

一、基本流程说明

1. 配置端口为推挽输出模式
2. 通过端口置 1 或清零控制 LED 的亮灭

二、N76E003 端口模式配置说明

在 N76E003 中，端口的工作模式由 PxM1 和 PxM2 两个寄存器共同决定，具体对应关系如下：

三、LED 所在端口分析

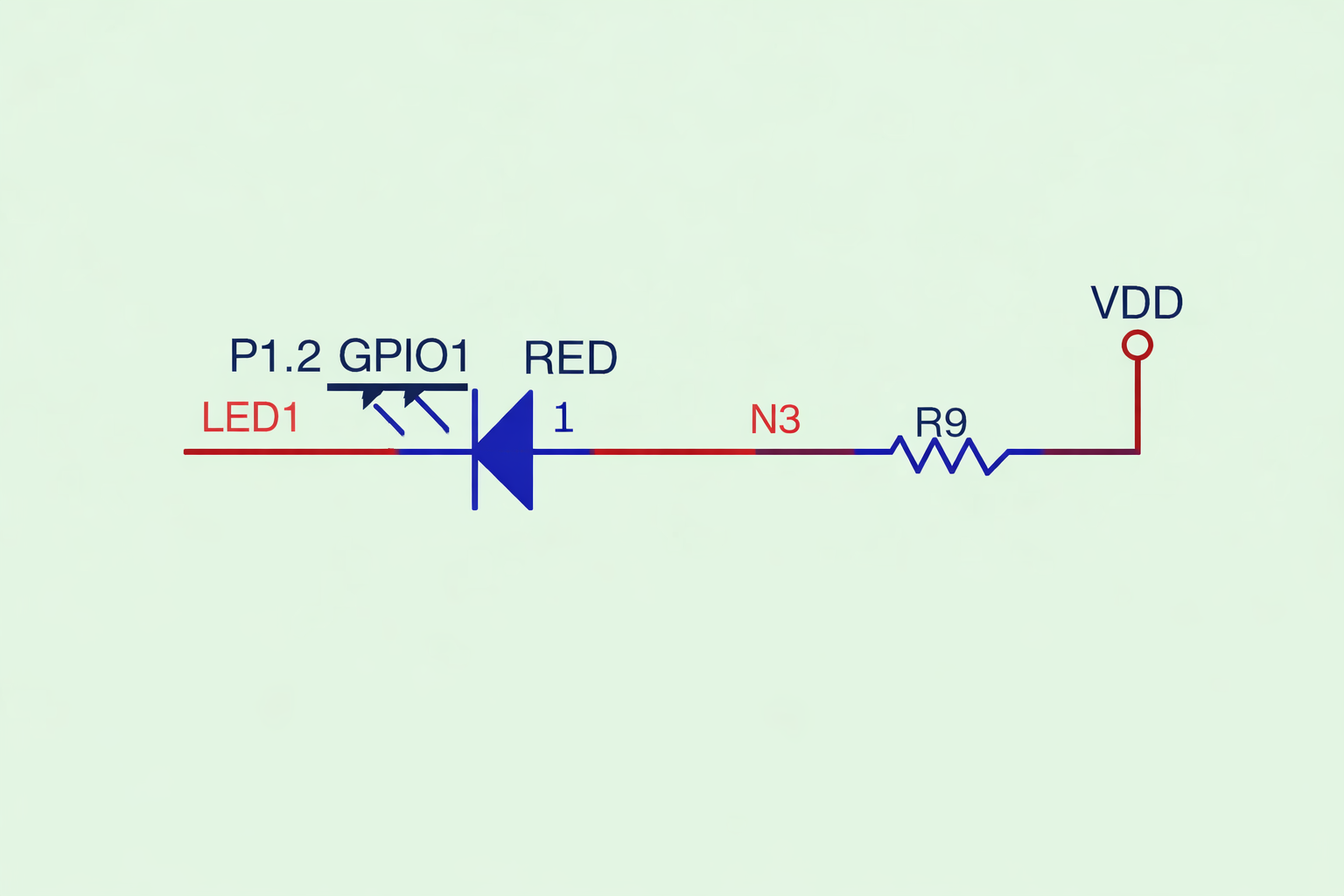

根据板子的原理图可以看到，LED 连接在 P1.2 端口。

因此，要将 P1.2 配置为推挽输出模式，需要：

1. P1M1.2 = 0
2. P1M2.2 = 1

这样即可使 P1.2 工作在推挽输出模式。

同时，从原理图可以确定：

1. P1.2 = 1 → LED 熄灭
2. P1.2 = 0 → LED 点亮

四、程序编写前需要明确的两个知识点

启动文件的重要性

无论是 51 单片机 还是 32 位 MCU，程序要正常运行都必须有启动文件。

因此，在 Keil 工程中需要在 Source Group 中添加：

1. STARTUP.A51

该文件用于完成上电后的初始化并跳转到 main 函数。

51 单片机对寄存器和位操作的限制

在 51 单片机 中，有以下几点需要注意：

1. 不能像 32 位 MCU 一样通过指针直接操作寄存器地址
2. 所有特殊功能寄存器（SFR）都需要使用 sfr 进行定义
3. 如果需要进行位操作：
4. 该位必须位于 0x80–0xFF 范围内
5. 且地址必须以 0H 或 8H 结尾
6. 此时需要使用 sbit 来定义和操作单个位
