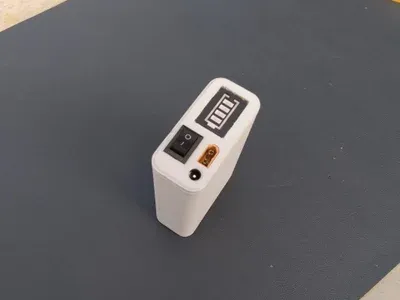

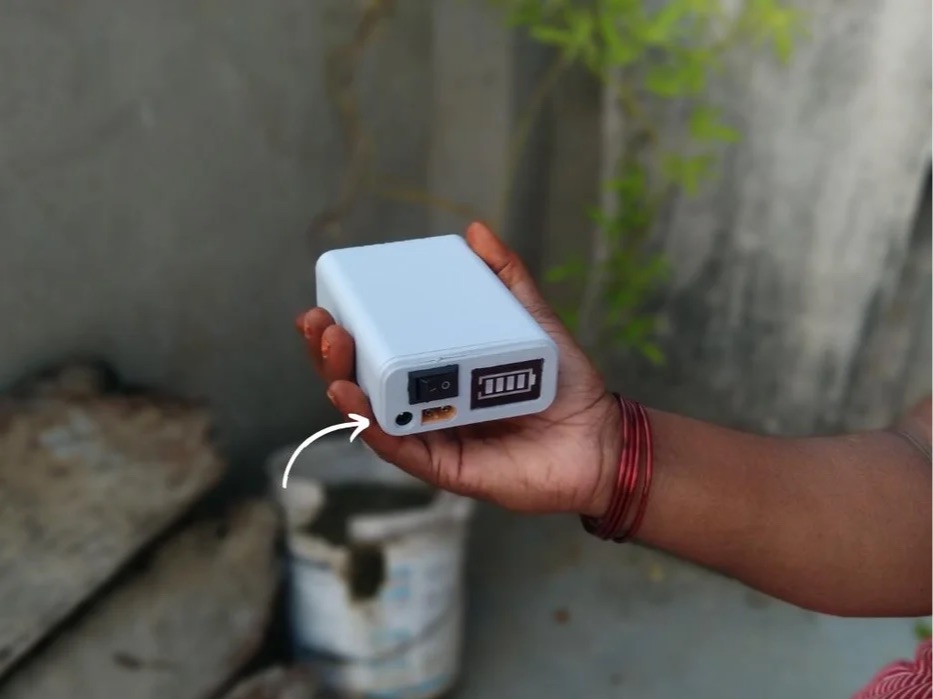

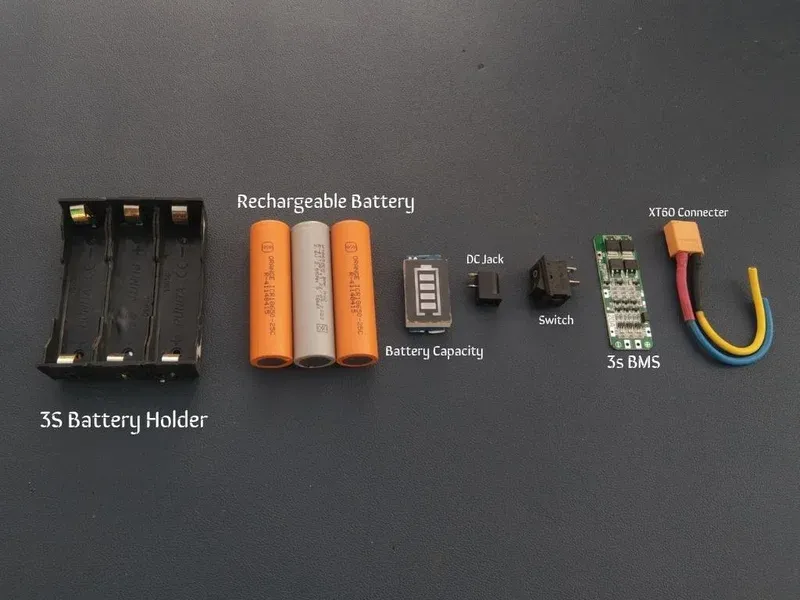

DIY迷你型WiFi路由器专用UPS（易于制作）

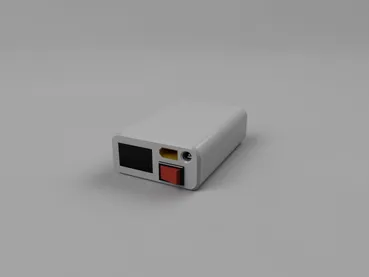

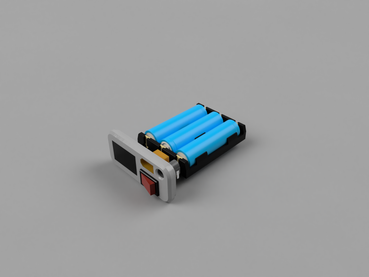

为了启动这个项目，我使用Fusion 360设计了这个 DIY 迷你 WiFi UPS CAD 模型。它设计简洁紧凑，易于打印和组装。如果您想查看或编辑模型，可以直接在浏览器中使用 Fusion 360 Web 查看器打开它。您可以随意进行自定义。

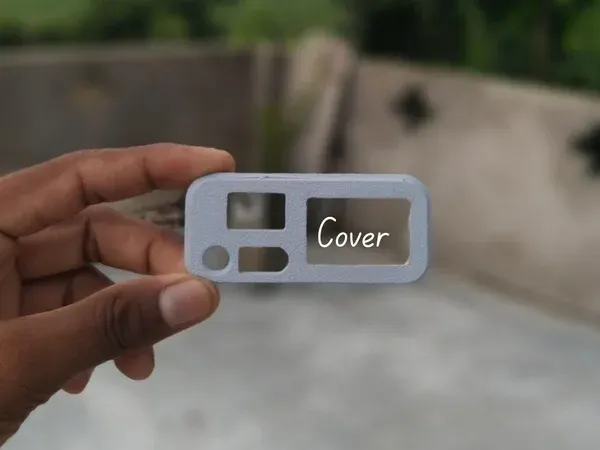

对于 3D 打印，您可以直接下载以下所需的 STL 文件：

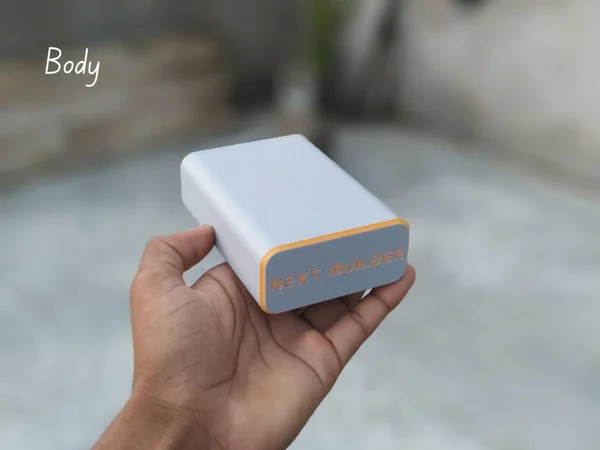

1. Body.stl
2. Cover.stl

对于3D打印，我推荐PCBWay，这是一家专业的3D打印服务商，以其高精度、实惠的价格和丰富的材料选择而闻名。他们支持SLA、SLS、MJF和FDM等先进技术，能够提供光滑耐用的零件，非常适合原型制作和最终成品。

PCBWay 3D打印的一大优势在于其快速的交付周期和可靠的全球配送服务，这对于业余爱好者、学生和专业人士来说都非常方便。无论您是刚刚入门还是正在进行重要的工程项目，PCBWay都是一个绝佳的选择。

今年十月，PCBWay推出TPU（FDM）3D打印特惠，价格低至7.96美元，最高可享40%折扣！ TPU是制作柔韧耐用部件的理想材料。PCBWay拥有专业级3D打印技术，精度高，成品光滑，并提供可靠的全球配送服务，助您以最优价格将您的创意变为现实。重量越大，折扣越大！

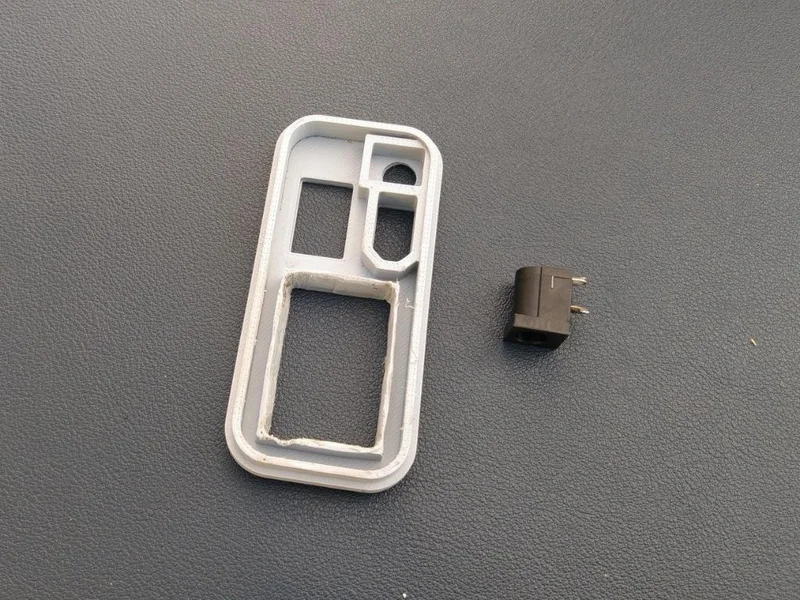

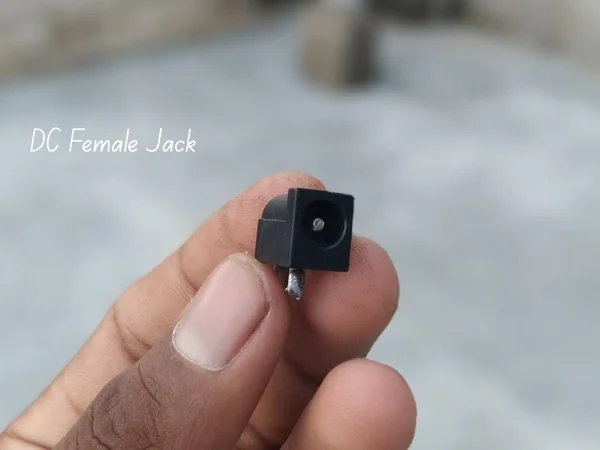

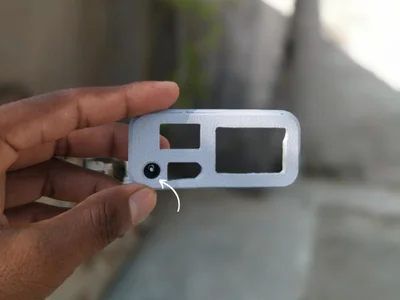

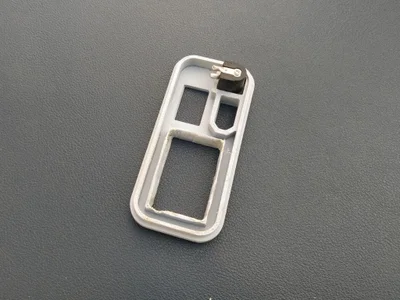

将 DC 5525 母插头插入盖子上的专用插槽中，并用少量强力胶固定，确保方向正确。

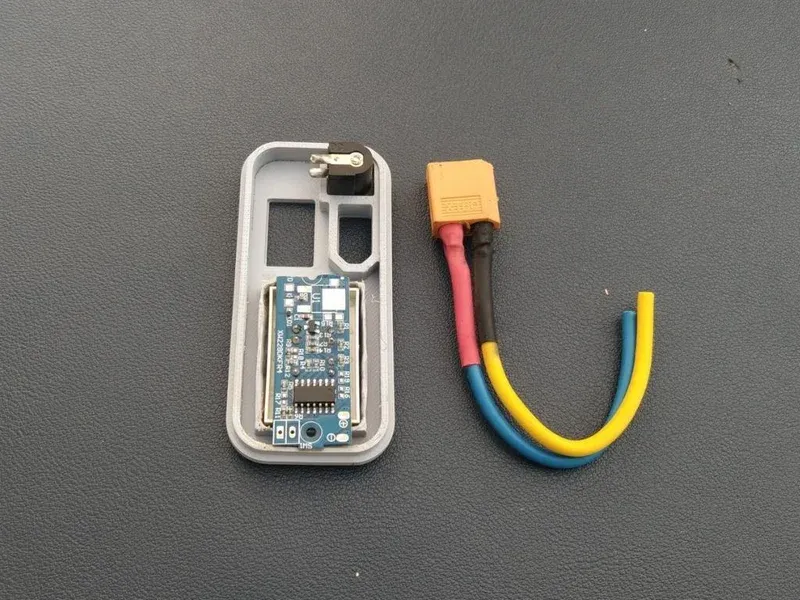

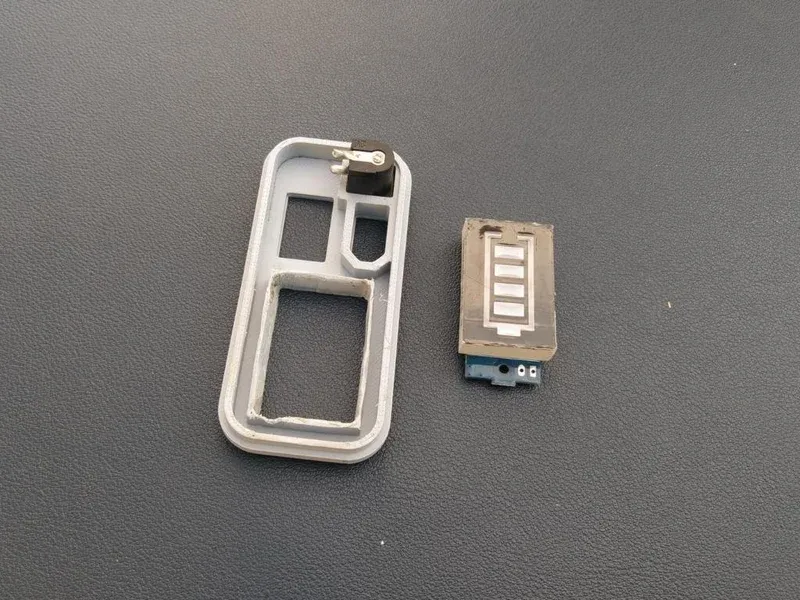

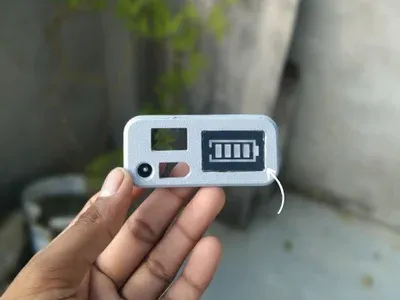

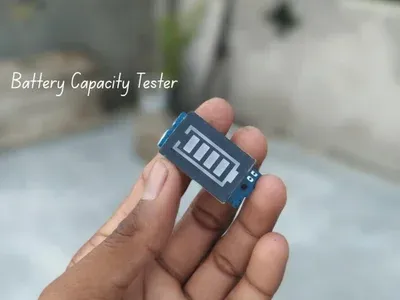

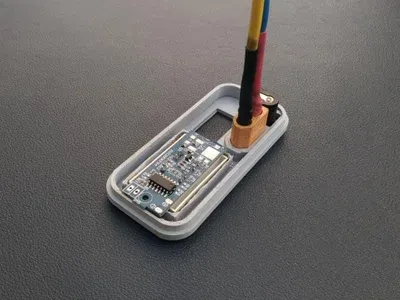

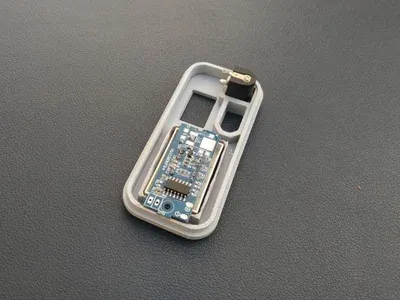

将电池容量指示模块放入盖子上的插槽中，并用少量强力胶固定，确保其平整对齐。

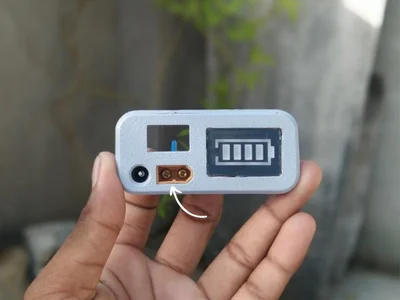

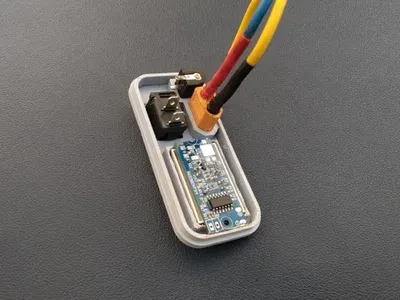

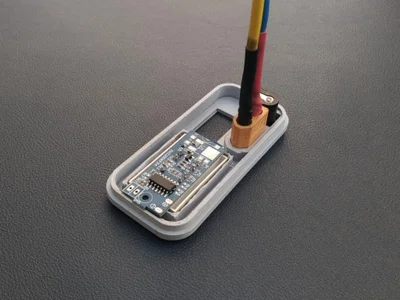

将 XT60 连接器插入盖子上的插槽中，并用少量强力胶将其牢固固定，保持方向正确以便日后轻松连接。

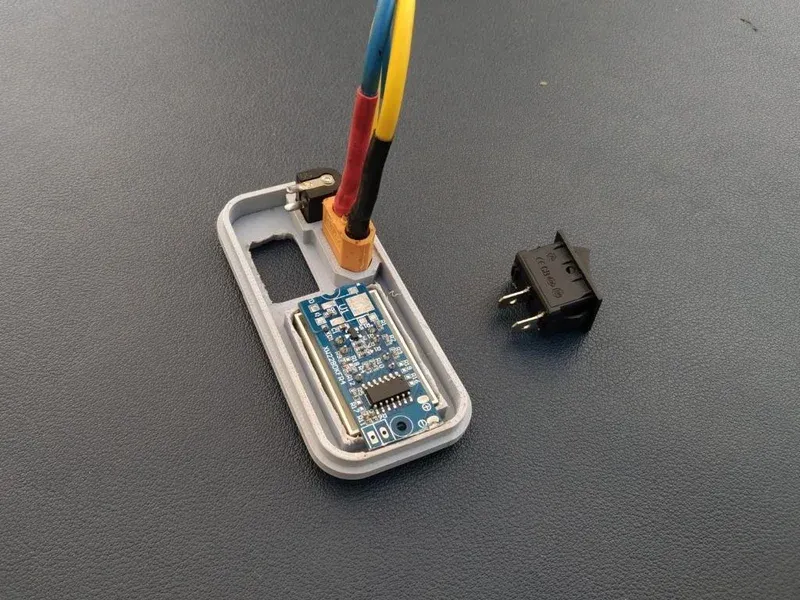

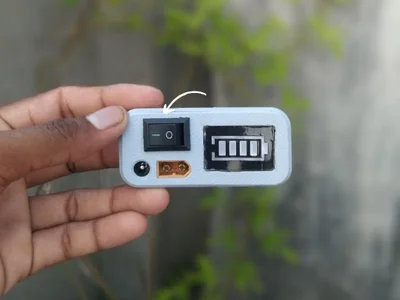

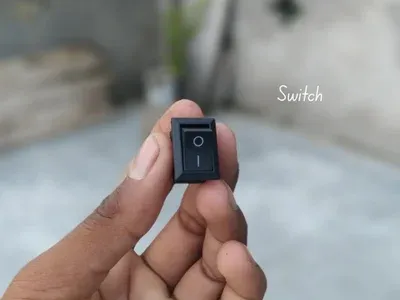

将开关放入盖子上的插槽中，并用少量强力胶将其牢固固定，确保其正确对齐，以便顺利操作。

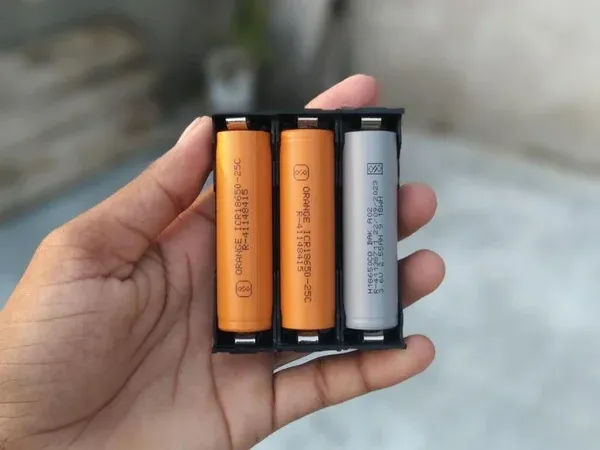

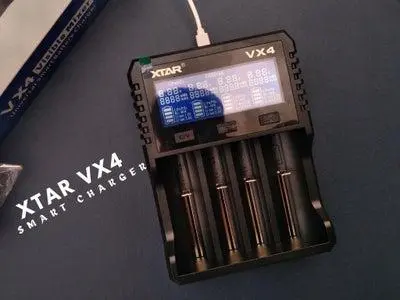

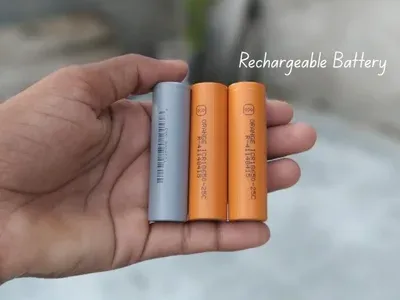

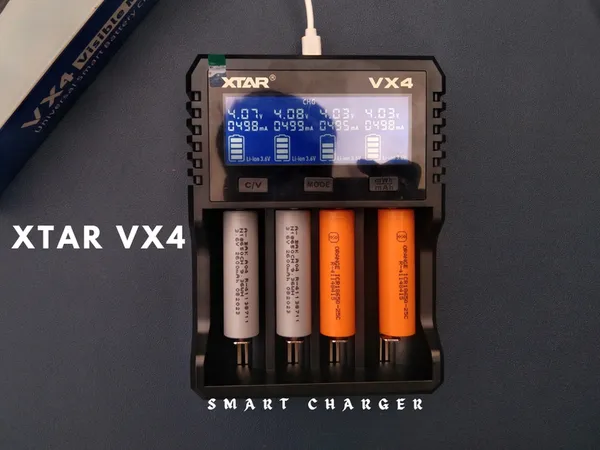

在组装3S电池组之前，务必将每节18650电芯充满电。这可以确保所有电池的初始电压相同，这对安全性和长期性能至关重要。我使用XTAR VX4智能充电器分别给每节电芯充电，然后再将它们串联成电池组。

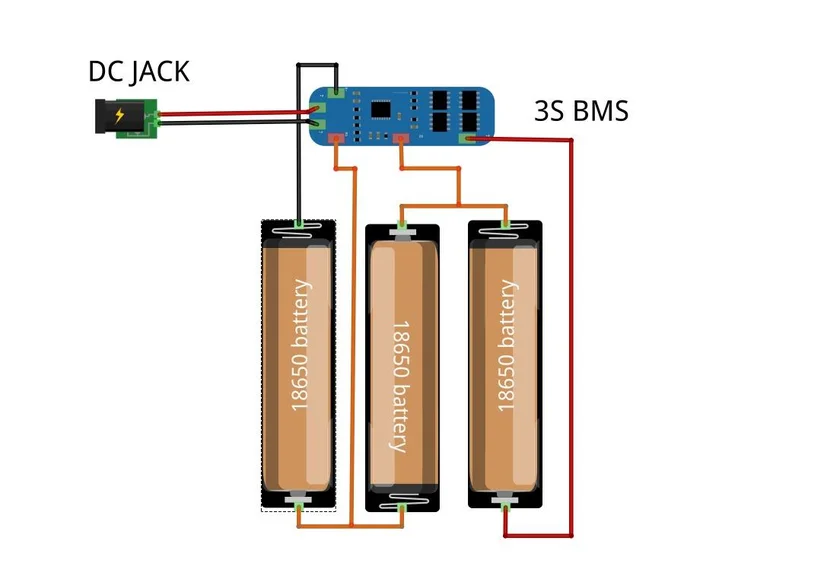

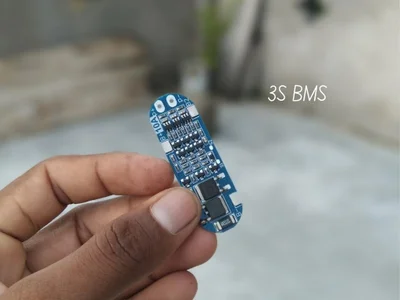

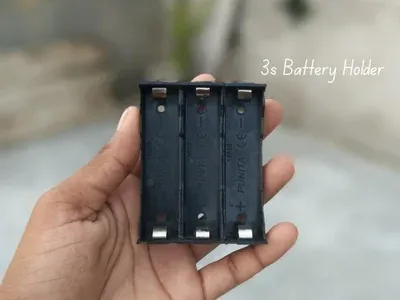

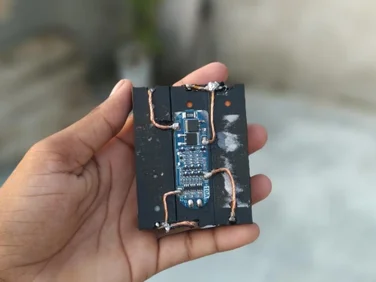

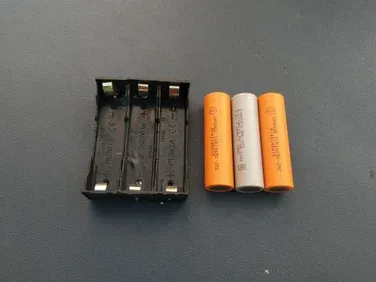

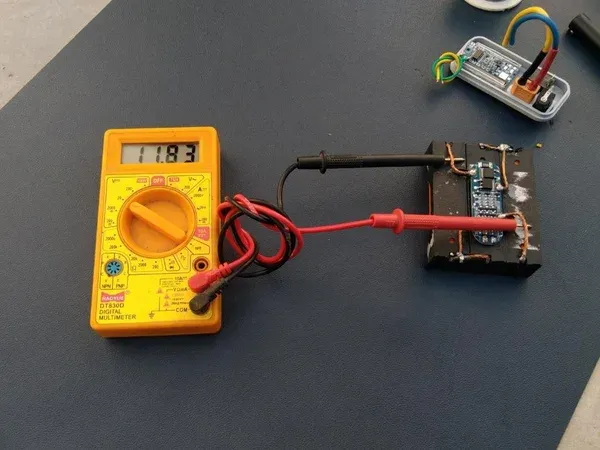

将三节 18650 电池串联起来，组成一个 3S 电池组（标称电压 11.1V）。请严格按照图示接线：

1. 细胞 1 (-) → BMS 的 B–
2. 细胞 1 (+) → 细胞 2 (–)
3. 细胞 2 (+) → 细胞 3 (–)
4. 细胞 3 (+) → BMS 的 B+
5. 细胞 1 (+) 和细胞 2 (–) 之间的连接 → BMS 的 B1 区
6. 细胞 2 (+) 和细胞 3 (–) 之间的连接 → BMS 的 B2 区

使用 P+（红线）作为正输入/输出，使用 P–（黑线）作为负输入/输出。

⚠️ 安全提示：焊接前务必确认极性两次，并保持连接处绝缘，以避免短路或过热。

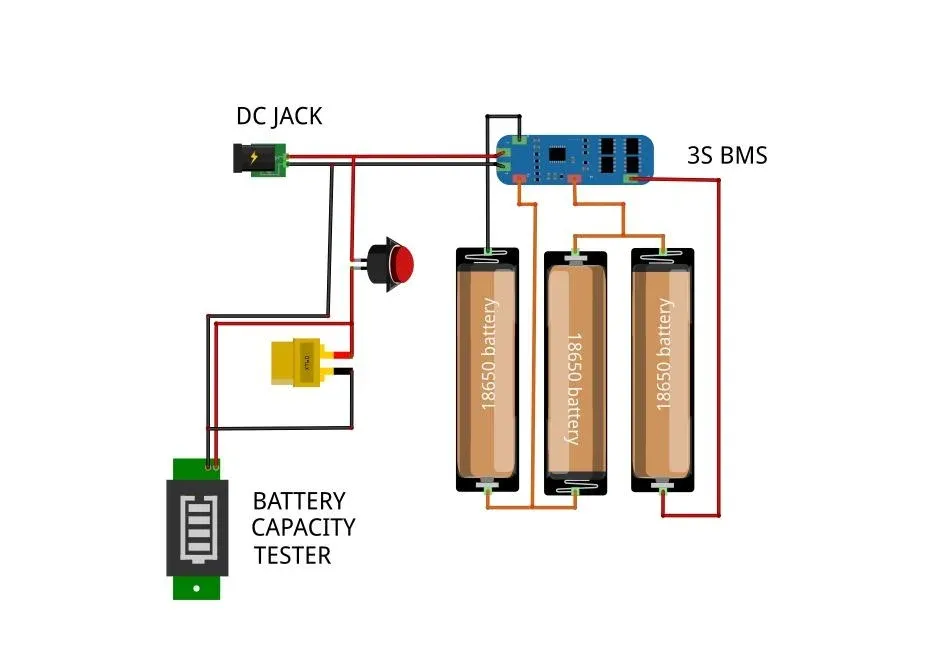

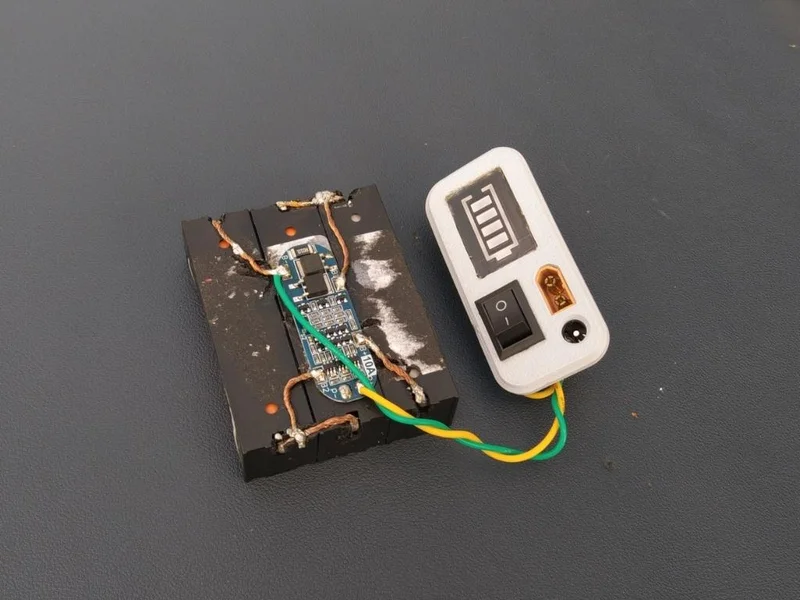

电池组组装完成后，现在需要小心地将所有部件连接起来。请按照顺序操作，以免出错。您也可以参考提供的电路图以获得更清晰的理解。

1. 直流电源插孔正极 (+) → 开关 → XT60 连接器 + 电池容量指示器
2. 直流电源插孔负极（-） → 直接连接至电池管理系统负极（P-）
3. BMS 输出（P+ / P–） → 连接至 XT60 连接器和电池容量指示器

这样可以确保通过直流插孔进行正确充电，通过电池管理系统 (BMS) 进行平衡保护，并通过 XT60 进行安全输出。

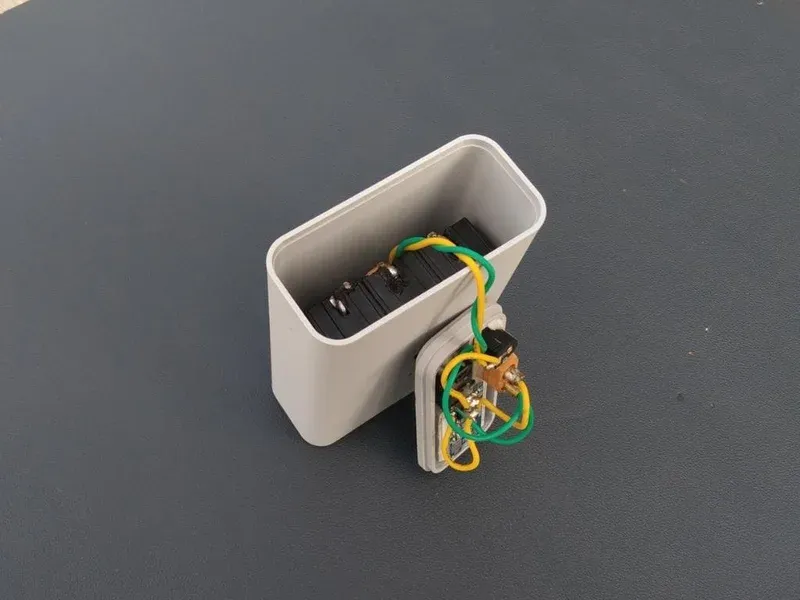

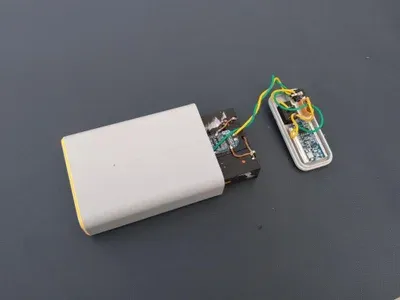

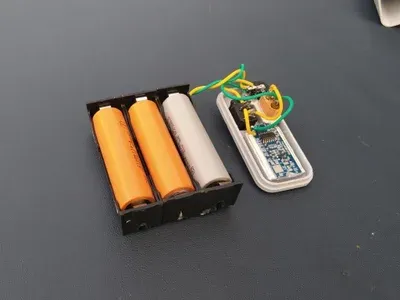

小心地将3S电池组插入3D打印的电池盒中，确保方向正确。放置好后，在电池组边缘涂上热熔胶，将其牢固地固定到位，防止在电池盒内晃动。

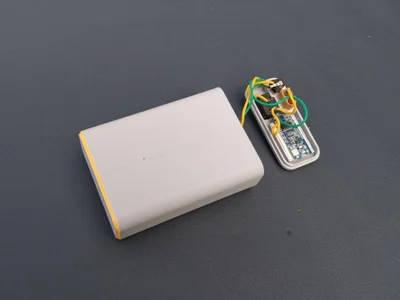

将盖子盖在机箱上，并用强力胶固定。密封前，请仔细检查所有接线，确保一切正确牢固。确认无误后，将机箱盖牢牢合上，以获得美观​​耐用的效果。

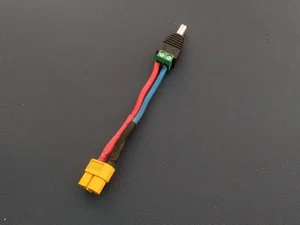

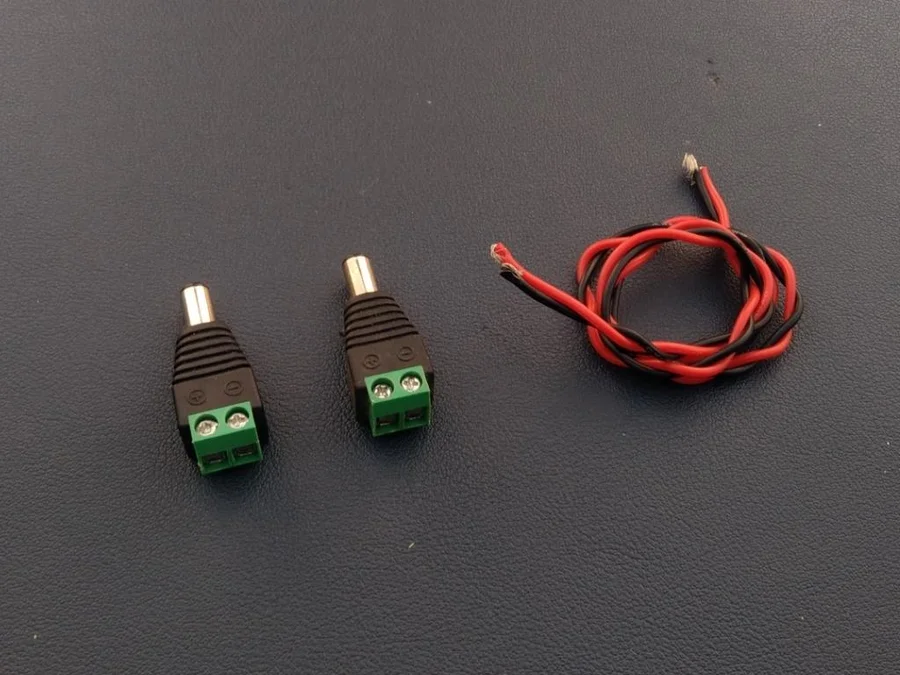

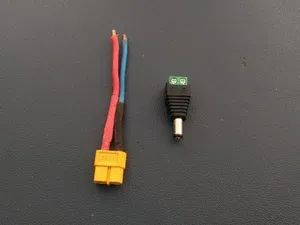

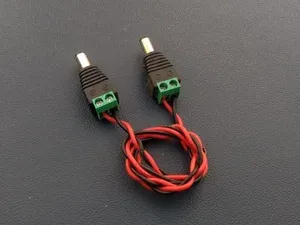

为了使UPS用途更广泛，我准备了两个连接器：一个用于直接输入/输出的DC-DC连接器，以及一个用于连接电池组或为外部设备供电的XT60-DC连接器。我使用了26 AWG的电线，这种电线柔韧性好，也符合电流要求。

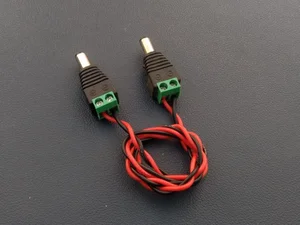

1. 直流-直流连接器 → 直接输入/输出

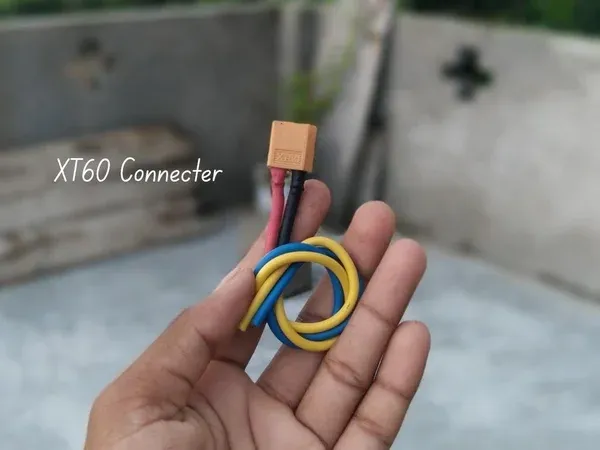

2. XT60 转 DC 连接器 → 电池组或外部设备

这些连接器使得在充电和供电之间切换变得容易，从而为 UPS 增加了更大的灵活性。

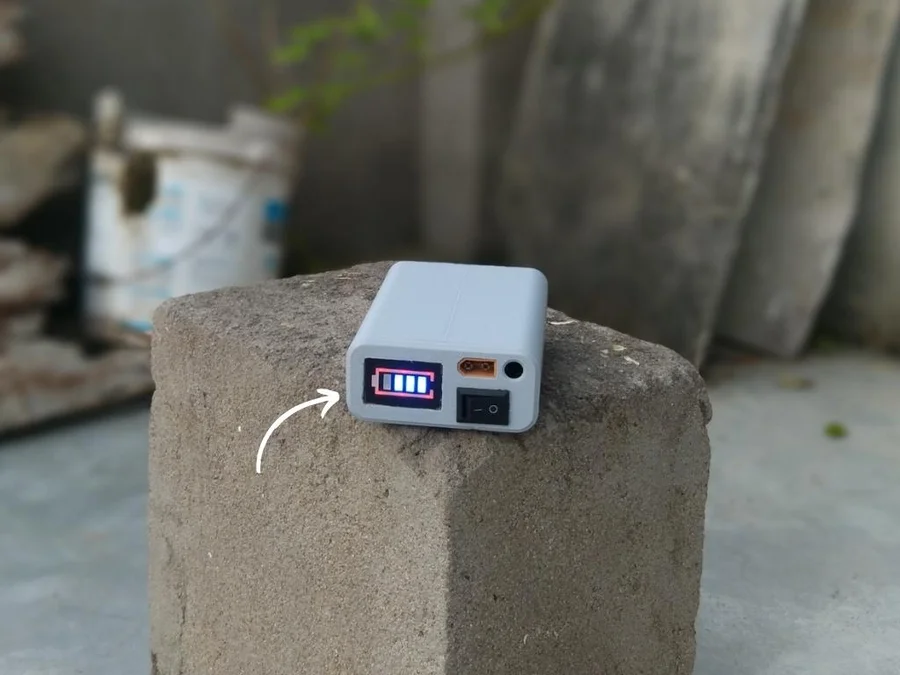

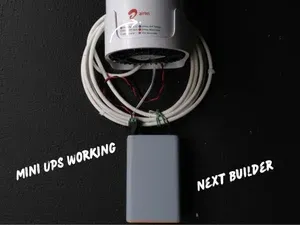

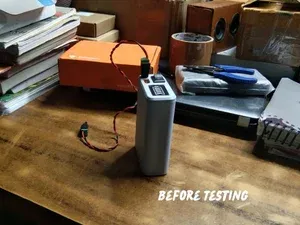

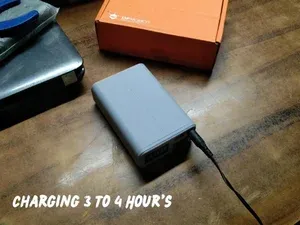

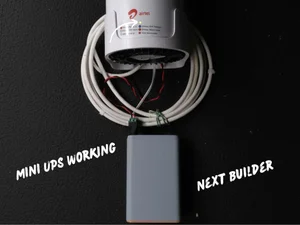

组装完成后，请务必使用 12V 适配器将迷你 UPS 充满电，以确保其最佳性能。充电完成后，将其连接到您的Wi-Fi 路由器，以确保在断电期间也能正常运行。该系统还可以用作 12V 电源或 12V 移动电源，为外部设备供电。

1. UPS模式 → 断电期间为路由器供电
2. 电源模式 → 工作方式类似于 12V 适配器
3. 电池组模式 → 可用作便携式 12V 电源

这使得迷你型 UPS 不仅可以作为备用电源解决方案，还可以作为适用于不同应用的多功能电源工具。

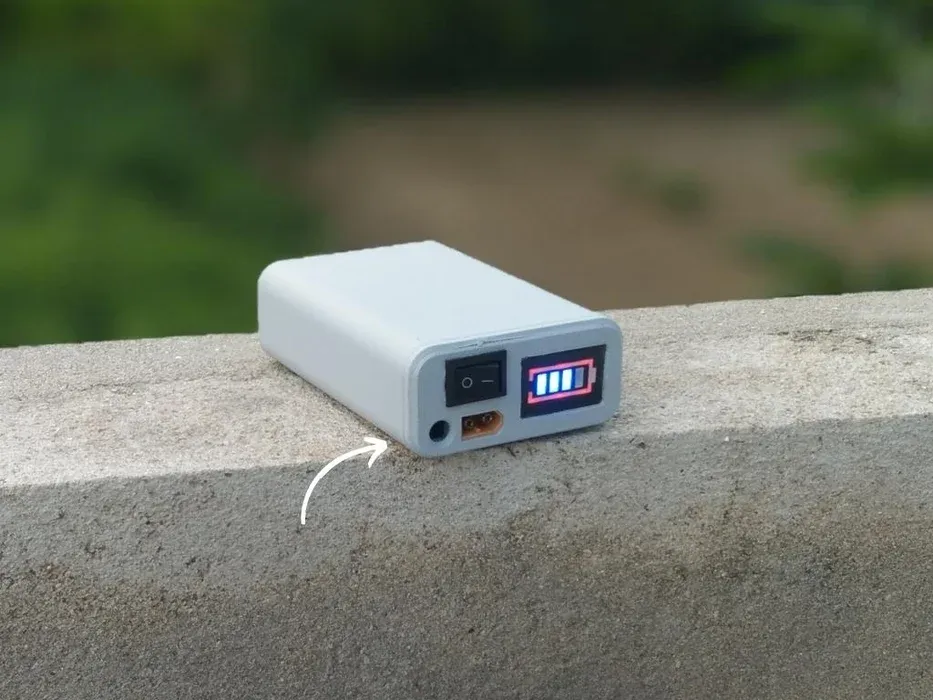

这款适用于 WiFi 路由器的迷你 UPS 不仅仅是一款备用电源，它更是一款功能全面的电源工具，旨在确保您的网络连接畅通无阻。其小巧的体积、丰富的功能以及精美的 Fusion 360 设计，使其远胜于笨重且昂贵的商用同类产品。它将可靠性与优雅外观完美融合，在一个精致的包装中兼具卓越性能和实用性。

这个项目证明了创新和精湛工艺如何将一个简单的想法变成不可或缺的日常工具——它不仅满足了人们的期望，而且有可能超越传统解决方案，重新定义传统解决方案。
