DIY Arduino转速表和距离测量工具


星川落子
转载
发布时间: 2025-12-30 17:52:39 | 阅读数 0收藏数 0评论数 0
封面

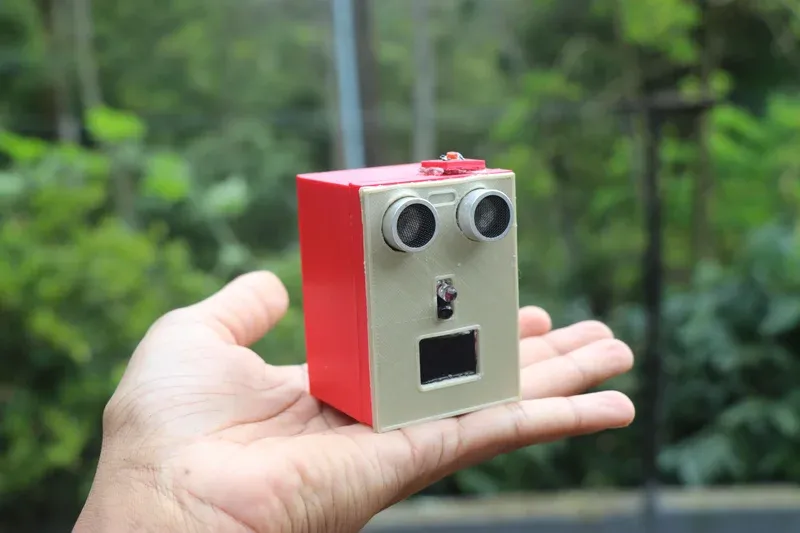

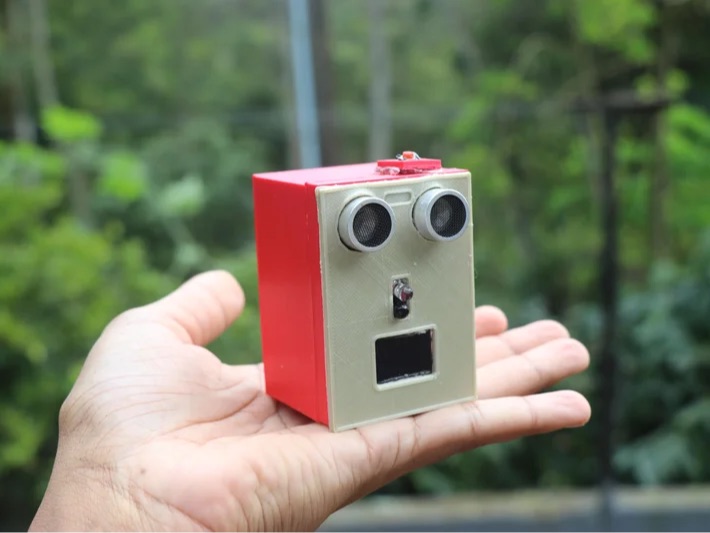

大家好,在本教程中,我将向大家展示我是如何制作这款多功能工具的,它对于业余爱好者和普通用户来说都非常有用。 这就是转速表。对于那些不知道转速表是什么的人来说,它是一种用来测量旋转物体转速(RPM)的装置。 假设你想测量一台旋转直流电机的转速,你会怎么做?在这种情况下,我们将使用这个设备。 此外,该设备还内置了刻度,或者像有些人说的,是一把尺子! 只需将设备对准物体,该设备即可显示物体与设备本身之间的距离。 这个项目最大的优点是体积小巧,功能齐全,而且可以通过 USB 设备供电,外观也相当不错。

准备工作:

材料:

以下是制作这个项目所需的材料。

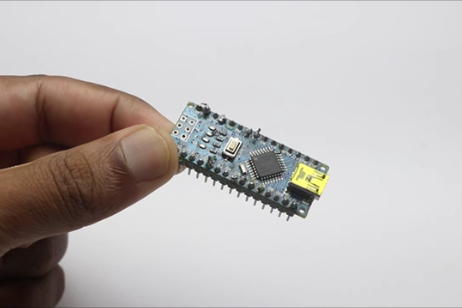

从这里开始使用 Arduino Nano

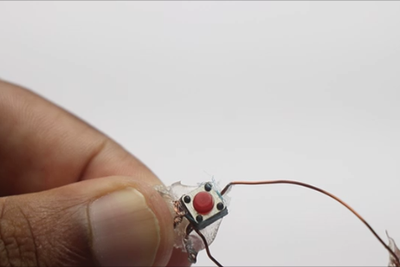

按钮

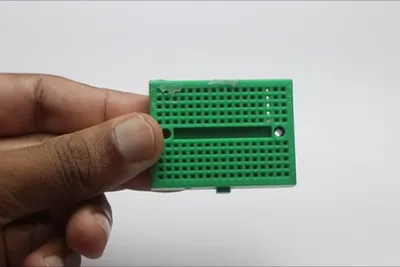

迷你面包板

超声波传感器(HC-SR04)

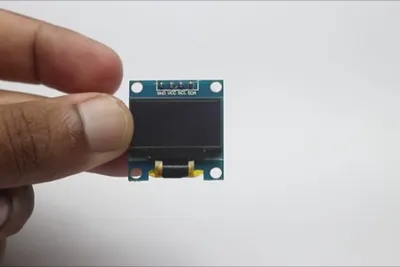

OLED模块

红外传感器

使用的3D打印机

PLA耗材,各种颜色

Arduino IDE

编程电缆

强力胶

用于测试本项目所需的基本电子元件,例如电机和电池。

1

设计和3D打印

在着手这个项目之前,我首先想到的就是设计。

我希望这个项目尽可能小巧,并且第一眼看上去也要有很好的效果。

我还设计并尝试了许多其他方案,但没有一个让我满意。我想要的是一个既实用又简洁的设计,同时还要考虑到组件的标准尺寸。

红外传感器和超声波传感器采用标准尺寸,因此如果您使用这些设计,您可以直接使用设计文件并轻松安装组件。

我使用 Tinkercad 应用程序设计了这个模型,由于它不是一个很复杂的设计,所以你可以在短时间内轻松完成。

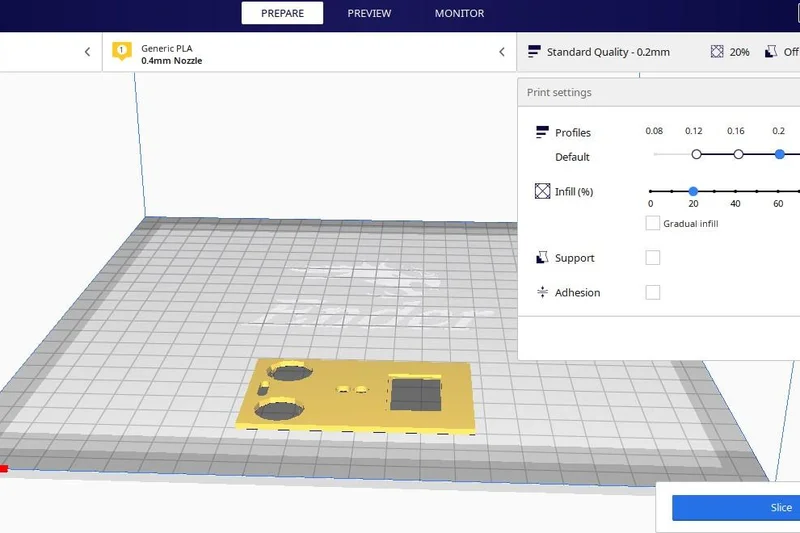

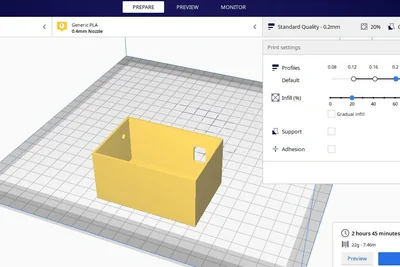

你可以直接使用我在这一步提供的文件,只需在切片软件中打开,然后按照我使用的设置进行操作,即可获得高质量的打印效果。

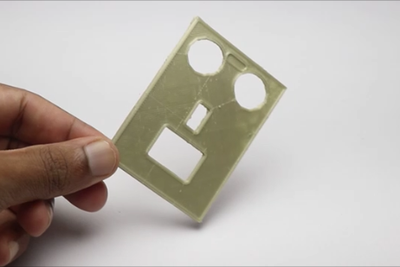

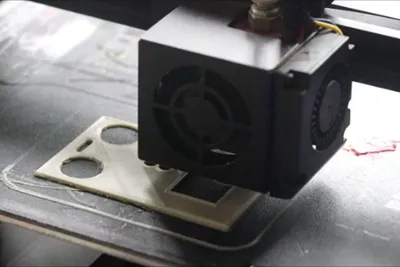

PLA线材是打印此模型的最佳选择,颜色的选择完全取决于用户对颜色的喜好,就我而言,我选择了红色和金黄色。

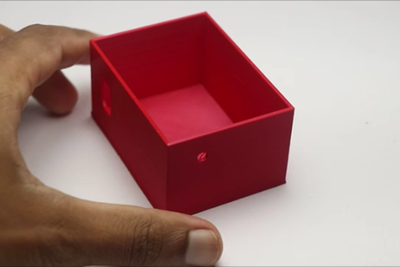

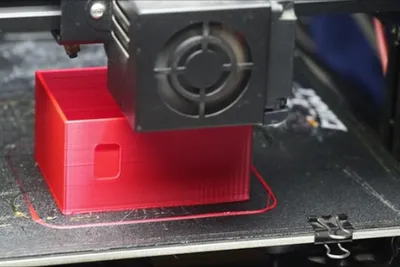

打印时间不会更长,我不到一个小时就打印好了模型,你也可以期待同样的结果。

模型打印完成后无需任何后期处理。现在模型已经准备就绪,我们可以开始制作电子元件部分了。


STL
top+frame.stl
10.24KB
STL
bse+lid.stl
1.64KB
STL
button+holder.stl
50.47KB
STL
height+extender.stl
87.58KB
2

电路和程序

对于大多数第一次接触这种连接的新手来说,电路乍一看似乎一团糟!

别担心,这并不像看起来那么复杂,我会一步一步地解释电路连接方法,让电路连接变得非常简单。

请注意,我在项目中使用的是 Arduino Nano,但电路是用 Uno 制作的,连接方式保持不变。

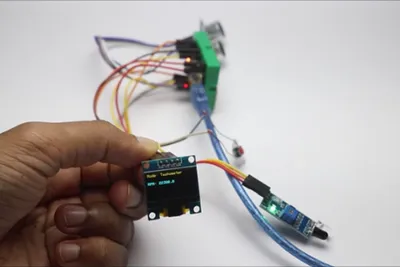

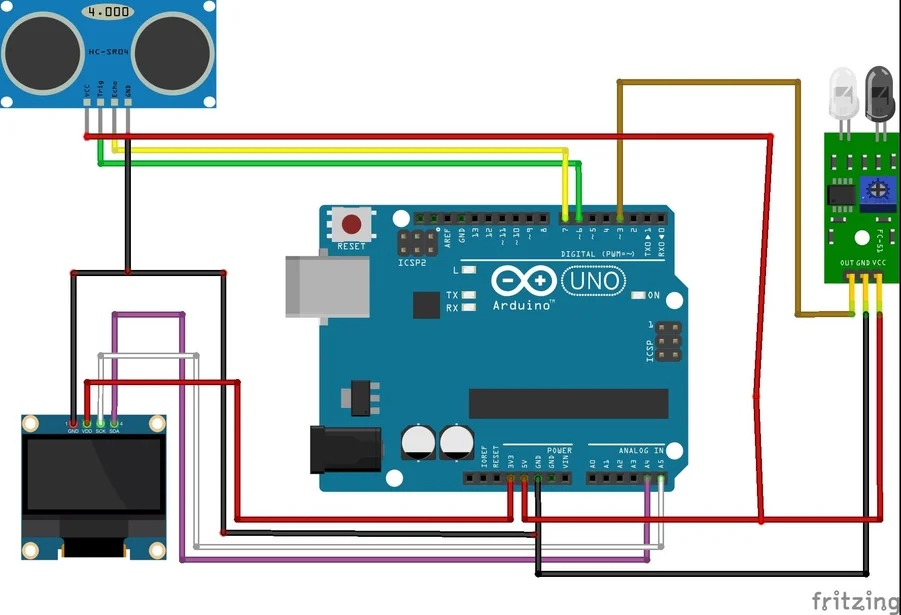

该电路包含三个主要组件:OLED、超声波传感器和红外传感器,我将解释它们的连接方式。

所有这些组件都有 Vcc 和 Gnd 端子,将它们连接到 5v/3v 端子,并将所有 Gnd 端子连接到 arduino uno 板的地线。

现在,模块剩余的引脚按如下方式连接到 Arduino。

HC -SR04 的Trig 引脚接 D8,Echo 引脚接 D7

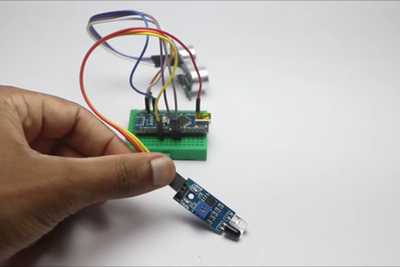

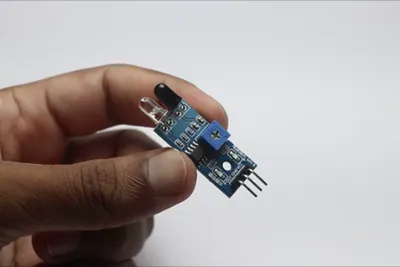

红外传感器的输出连接到数字引脚 6。

OLED连接中,SCL 连接至 A5,SDA 连接至 A4

拨动开关连接在D5和地线之间

你甚至可以将所有地线连接到一根跳线上,然后将该跳线直接连接到Uno,从而缩小电路尺寸,这样可以大大减少电线的使用。

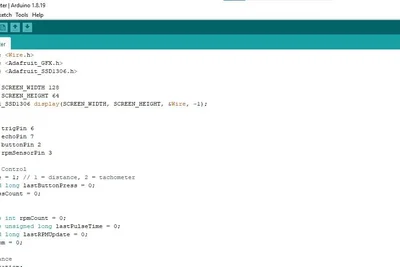

现在使用 IDE 将程序上传到开发板,将 Arduino 开发板连接到计算机,然后使用下面给出的程序。

检查端口类型和电路板类型是否正确,然后上传程序。完成后,测试电路是否工作,如果需要任何自定义,也可以进行自定义。

您也可以用一块简单的PCB板替换这个开路电路PCBWay助您以最佳方式完成电子项目。

为什么选择他们?他们为我提供了最好的PCB,质量比市面上其他供应商好太多了。他们还提供彩色PCB印刷服务,不妨了解一下。

现在使用他们的3D打印服务可享超值折扣,打印重量超过64克的成品,折扣高达20%-80%,点击此处获取优惠

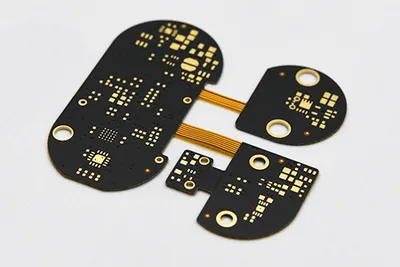

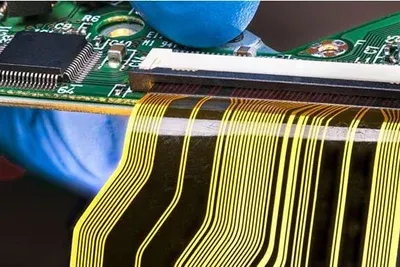

一种革命性的解决方案,结合了刚性电路和柔性电路的优点,可将您的电子项目提升到新的高度。

他们还提供价格优惠的紫色阻焊层,众所周知,紫色PCB板以前很贵,但现在不是了,快来看看吧。

提供PCBA及在线报价,24小时送达服务

他们在先进制造技术方面的专业知识可实现刚性和柔性组件的无缝集成,从而确保更高的可靠性、耐用性和节省空间的优势。


INO
scale_and_tachometer.ino
3.21KB
3

组装电子元件

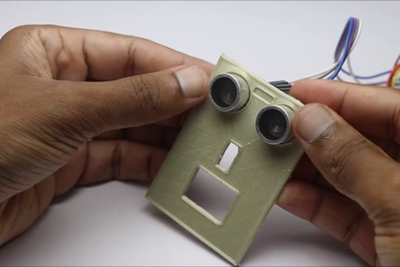

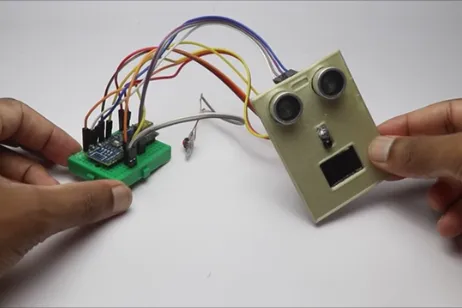

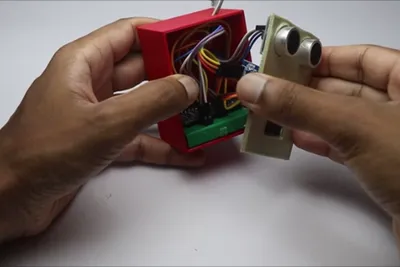

首先,我将放置起关键作用的电子元件,即红外传感器和超声波传感器。

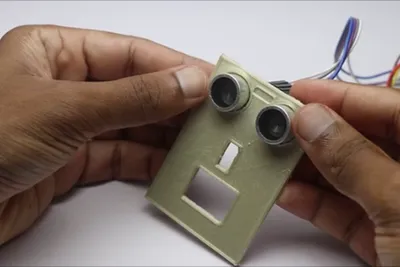

将其放置在 3D 打印件上的指定区域,如有必要,可添加少量热熔胶。

双面胶非常适合这个用途。传感器部分完成后,剩下的线缆隐藏部分就可以完成了!

在此过程中,需要仔细检查跨接线是否断开。如有必要,请在密封底座和顶部之前接通设备电源。

所有检查完成后,即可密封顶部和底部,只需在这两个部分之间涂抹少量强力胶,轻轻按压一段时间即可。

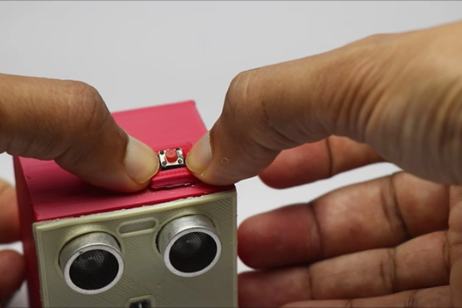

拨动开关有一个单独的 3D 打印框架,该框架连接到顶部,并根据您的喜好使用热熔胶或强力胶进行密封。

如果您认为电路拥挤,无法合上顶盖,只需使用延长件即可,您只需 3D 打印延长件并将其放置在底座和顶盖之间。

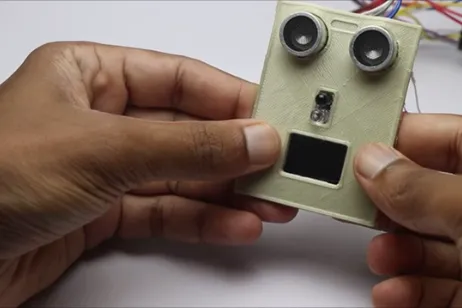

至此,建设阶段已经完成,现在我们可以开始测试项目的运行情况了。


4

如何使用

使用这个工具简直太棒了,当我的作品被建造出来并投入实际使用时,我感觉自己就像个超级英雄。

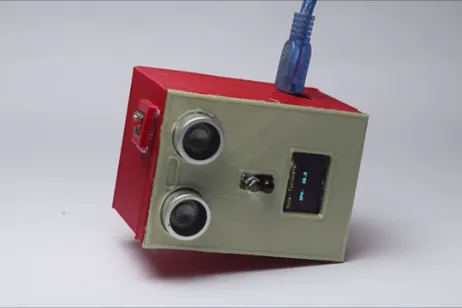

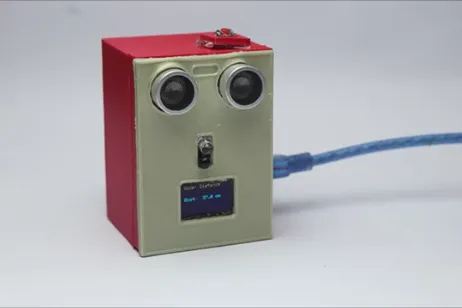

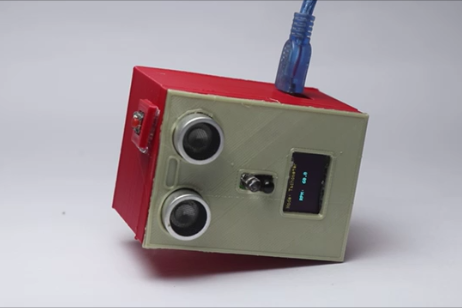

要使用本设备,只需将 USB 电源连接到它,然后根据您想要的转速表模式或距离刻度模式按下按钮即可。

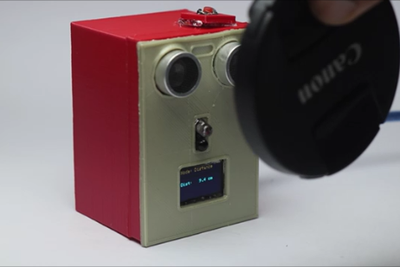

按下按钮即可在两种选项之间切换,现在如果您处于比例模式,只需将任何物体放在传感器前面,即可看到距离。

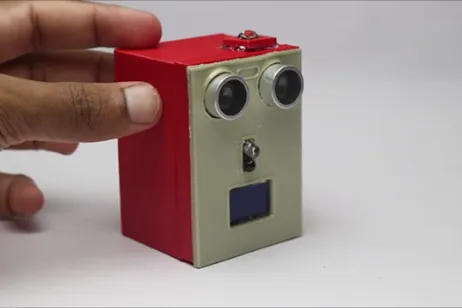

再次按下按钮进入转速表模式,现在您可以测量物体的转速,特别是旋转物体的转速。

这里有个陷阱,假设你想测量旋转轮的转速,只需贴上一块白色胶带,使传感器能够感应到旋转之间的障碍物即可。

简单来说,它就像笔直道路上的隆起,这样传感器才能正确读取并给出读数。

使用完毕后,只需断开连接,即可将其放入小包中随身携带。对于建筑工人来说,这款设备非常实用。

以上就是关于这个项目的全部内容,如果您还有任何疑问,请在评论框中留言,我将很乐意解答您的疑问。


5

包含构建教程的工作视频

我非常兴奋地详细记录了整个搭建教程并与大家分享,相信你们一定会喜欢我在这里分享的搭建过程。

我还添加了一个该项目的演示视频,以便您了解该项目的工作原理,特别是对于那些刚接触 ardino 及其组件的人来说。

以上就是关于这个项目的全部内容,如果你喜欢这个视频,请点赞,如果可以的话,也请分享给你认为可能会喜欢的朋友。

感谢您抽出时间阅读到这里,祝您搭建过程一切顺利。
