自制蓝牙旋转乐谱架

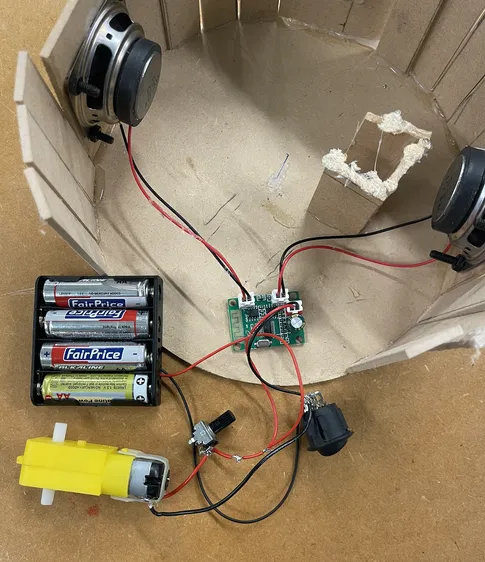

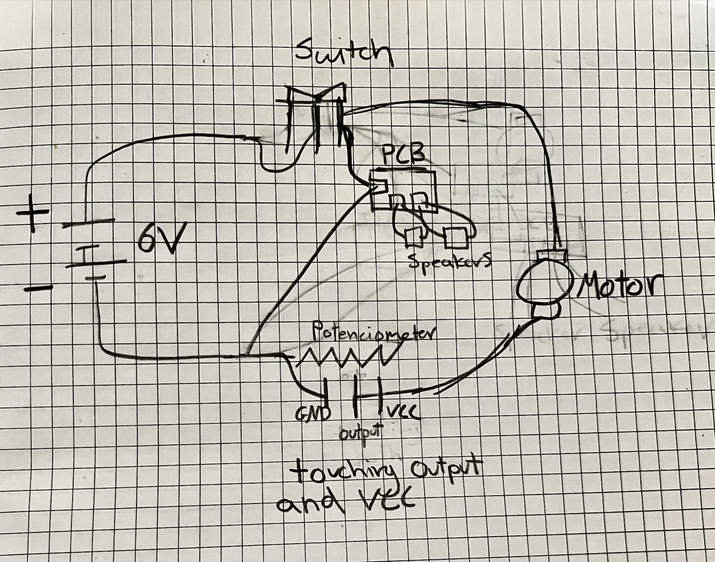

该项目由两个同时运行的主要系统构成。

整个系统由电池供电。

权力分为两个分支：

1. 一条分支连接到蓝牙音频系统（模块+扬声器）。
2. 另一分支连接到电机驱动系统。

蓝牙音频系统

1. 电池 → 开关 → 蓝牙模块
2. 蓝牙模块将音频输出到扬声器。
3. 打开此开关即可同时为蓝牙接收器和扬声器供电。

电机驱动系统

1. 电池 → 电位器和蓝牙模块 → 直流电机
2. 该开关控制电机的开启或关闭。
3. 电位器调节输入电机的电压，从而控制电机的旋转速度。

系统间的相互作用

1. 由于它们共用同一个电源和开关，打开音响系统也会启动电机。
2. 这意味着播放音频时，支架可以同时旋转。

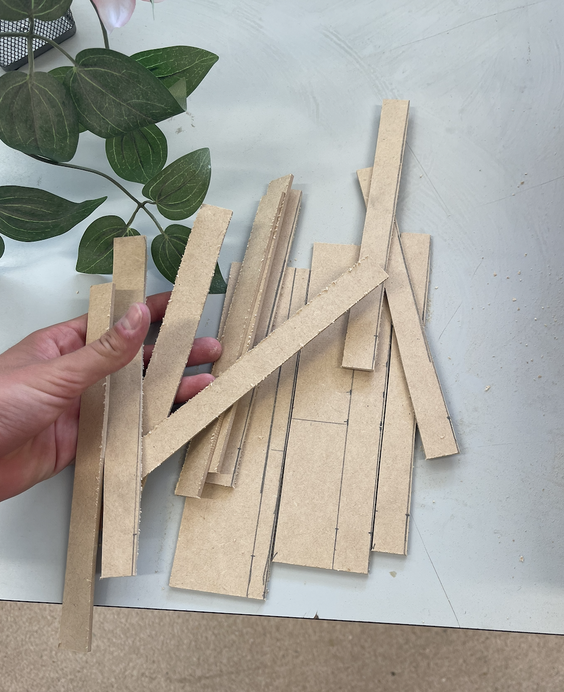

本步骤将指导您完成切割和准备组装项目框架所需的所有部件。

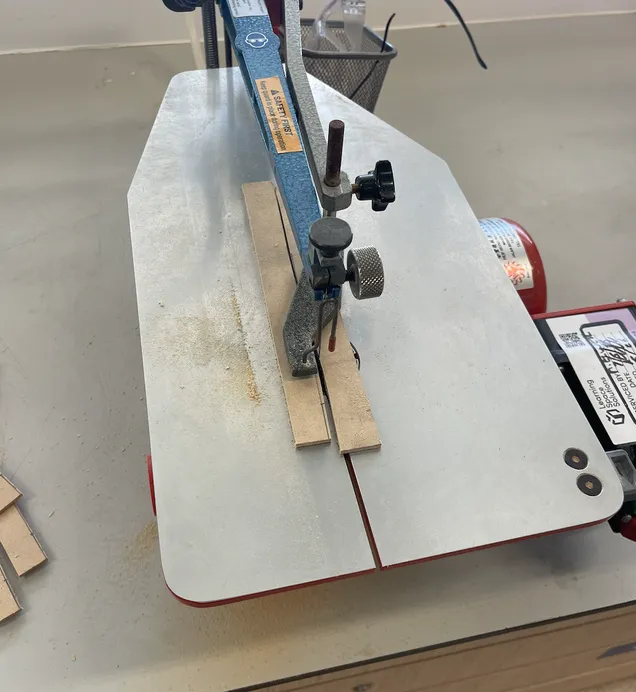

1. 首先，我将尺寸转移到中密度纤维板上，然后用曲线锯小心地切割出每个部件。粗略的形状完成后，我用往复式砂光机进行精细打磨，以获得干净利落的边缘。我还准备了两个圆形底座，作为之后粘贴所有小部件的基础。
2. 总共需要制作3-4 个较大的木块。其中两个要足够大，以便牢固地固定扬声器，另一个则留作开关用。这些木块不需要很大，只要比构成底座圆环的较薄木块大一些即可。我决定总共制作 20 个小木块。这些小木块很细长，需要粘在圆形底座上。
3. 在为扬声器钻孔时，测量扬声器的半径，以确定钻孔区域，使扬声器的正确部分可见并正确安装。
4. 将中密度纤维板 (MDF) 裁成三块大小相同的木块，并在木块中心钻一个紧密的圆孔。这个圆孔之后将用于固定电机头，使顶部支架能够平稳旋转。确保电机安装木块比较小的木块略短，这样组装完成后支架才能保持水平，并且不会抬得太高。

这些步骤介绍了我如何设计用于连接电机旋转轴的支架，该旋转轴最终会粘合到上面制作的圆形木块上。整个设计的高度将由粘合的小木块和电机支架之间的高度差决定。这一步非常重要，因为保持电机支架的高度较低可以确保旋转的圆形底座靠近木块，从而使设计更加稳定且美观。

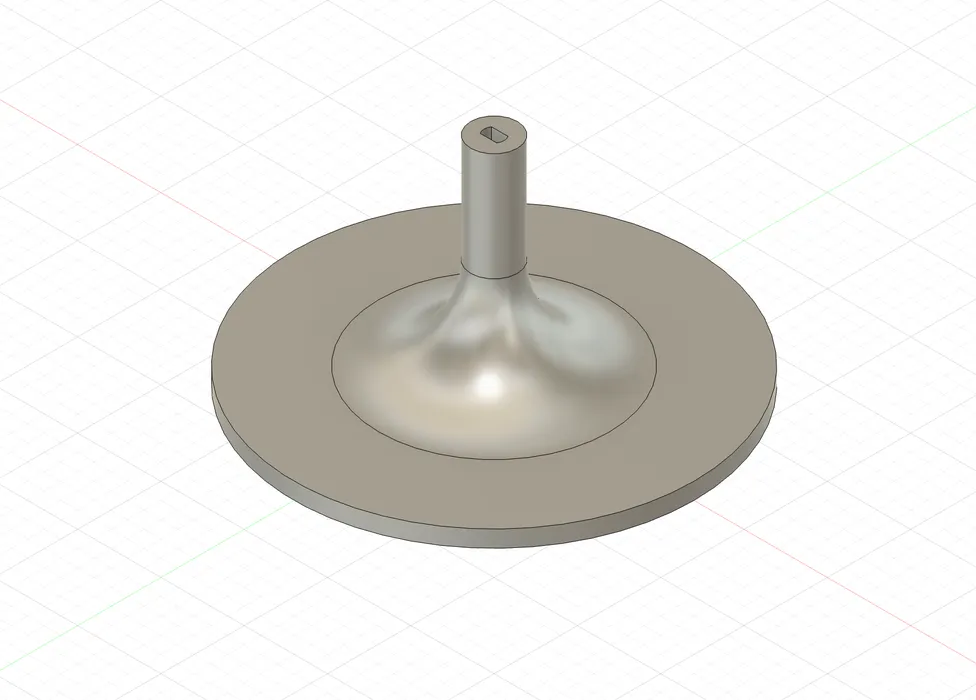

创建基础磁盘

1. 画一个圆作为底面直径
2. 使用拉伸工具增加厚度

创建中心茎

1. 在中心画一个小圆
2. 使用向上挤出来制作茎

打造平滑过渡

1. 使用圆角将其打磨成光滑的曲线。
2. 调整半径，直到线条流畅为止。

在顶部添加孔/槽

1. 在制作孔洞时，务必确保其尺寸与电机旋转轴的尺寸完全匹配。这样才能保证打印出来的零件严丝合缝，旋转顺畅无晃动。
2. 在茎的顶面上画出草图。
3. 画一个矩形，再画一个圆，确保填入电机旋转轴的尺寸。
4. 使用挤压切割去除不需要的材料，并将孔塑造成与电机旋转轴精确匹配的形状。

设计完成后，您需要保存文件。我将一步步指导您如何将文件正确保存到桌面，以及如何将其格式化为可用于 3D 打印的格式。此方法也适用于您想要 3D 打印的任何设计。

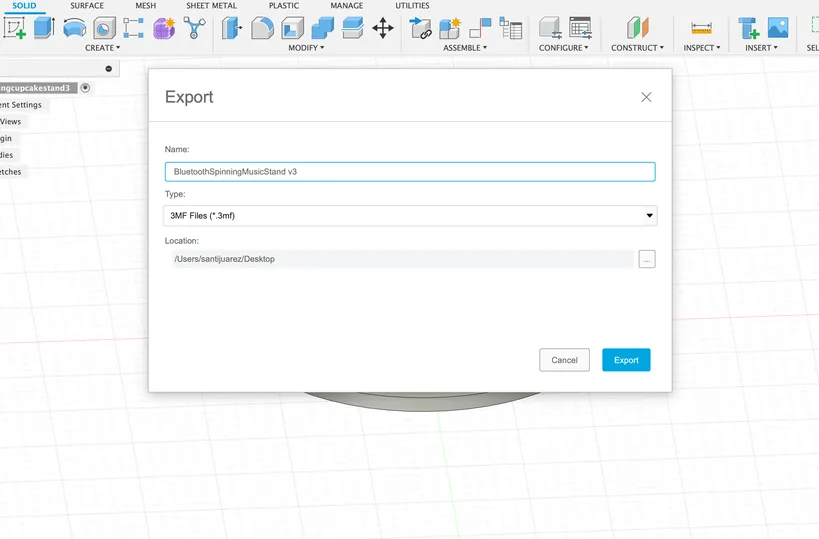

1. 在 Fusion 360 中，点击“文件”和“导出”。这将打开一个窗口，您可以在其中命名文件、选择要导出的文件类型以及文件的保存位置。文件类型我使用的是3MF，但STL也适用。为了方便起见，请务必将其保存到桌面。

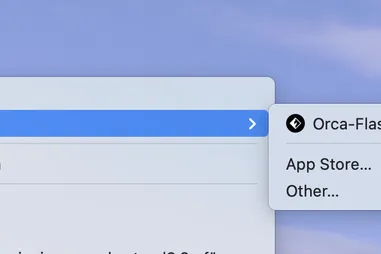

2. 右键单击桌面上的文件，在“打开方式”部分选择“Orca-Flashforge”。

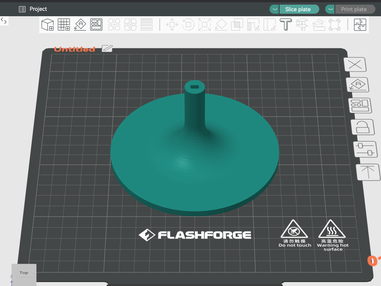

3. Orca-Flashforge 打开后，点击窗口右上角的“切片板”。切片完成后，点击打印板，然后选择“导出G 代码文件”。请务必将此文件保存到桌面。

这是您将要3D打印的文件。

这是将文件传输到3D 打印机并将您的项目从 Fusion 变为现实的最后步骤。

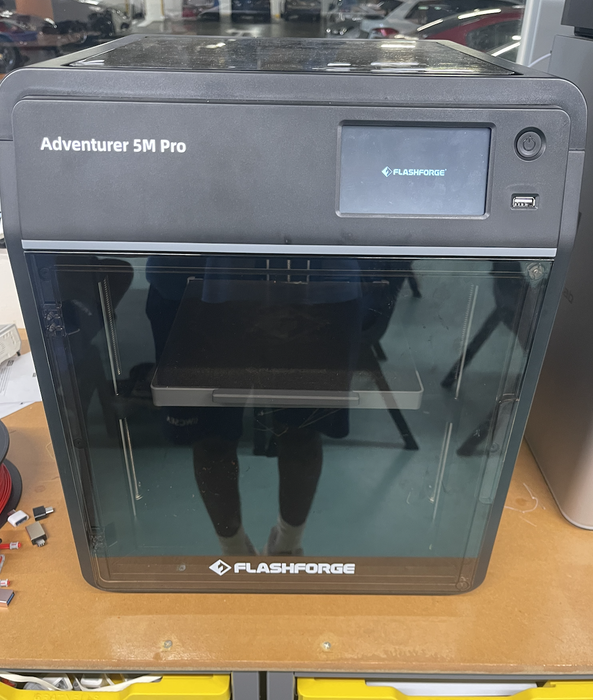

1. 将与 Adventurer 5 Pro兼容的USB 驱动器（必须是 FAT32 格式）插入您的计算机。
2. 将保存在桌面上的 G 代码文件拖到 U 盘中。为此，请打开 Finder 并找到 U 盘的位置。将 G 代码文件拖到 U 盘中，并确保文件已完全复制到U盘后再将其从笔记本电脑中移除。

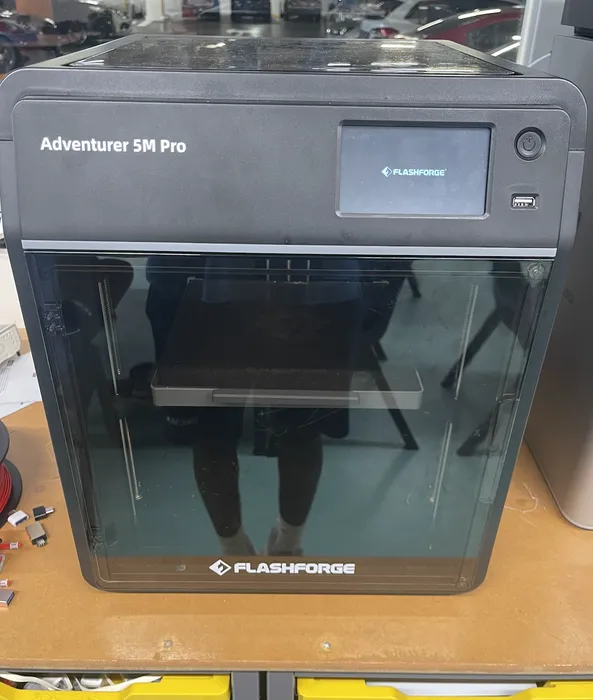

3. 打开 Adventurer 5 Pro 3D 打印机并插入 USB 接口。

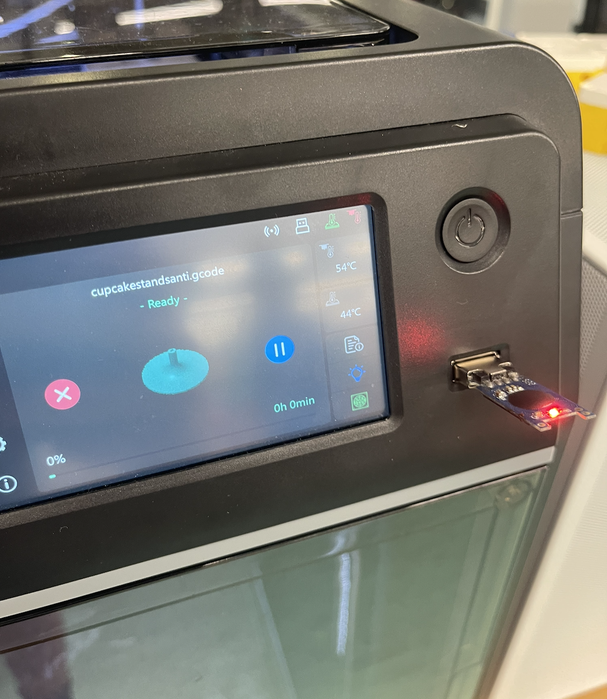

4. 进入打印菜单（从上往下数第二个选项），然后选择 USB 选项。
5. 找到您的文件并选中它。点击绿色按钮将文件复制到3D打印机，然后它将开始打印过程。

3D打印机将预热并开始打印。我花了大约1个小时才完成打印，但确切的打印时间会显示在打印机屏幕上。打印完成后，请小心地将其取出。

现在你应该已经完成​​了电路制作，准备好了所有 MDF 木材材料和 3D 打印部件。

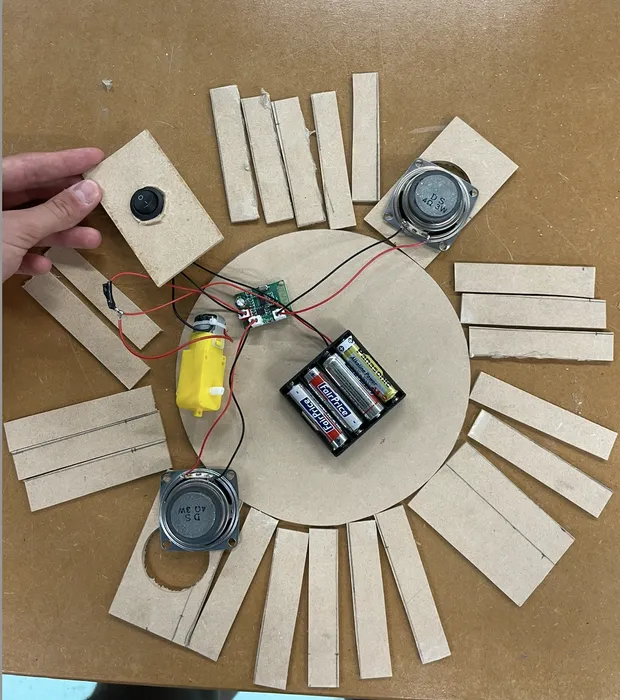

1. 在我的设计中，我使用了20个小积木块和4个大积木块。我每5个小积木块搭配1个大积木块，这样支架看起来更平衡美观。我还将扬声器放置在支架的两侧，以便声音可以同时向前和向后传播。
2. 安装扬声器时，请取两个大木块。将扬声器放在木块上，标记出螺丝孔的位置。标记好位置后，与扬声器的安装孔对齐，共钻四个孔。拧紧螺丝，确保扬声器固定到位，不再移动。
3. 使用热熔胶枪（或其他强力粘合剂）将 MDF 板牢固地粘合到底部的圆形底座上。
4. 找到圆形底座的中心点，将旋转电机轴放置在中心点，并相应地放置电机支架木块，以确保旋转电机轴居中。找到中心点后，将电机支架木块粘合到圆形底座上，以固定该位置。
5. 调节电位器，确保输入电压不要过高。为此，可以反复调节电位器，直到电机轴缓慢旋转。
6. 将 3D 打印件粘到剩下的圆形部件上，确保粘在中间位置。
7. 将 3D 打印部件安装到旋转电机轴上；它应该紧密贴合，不会晃动太多。

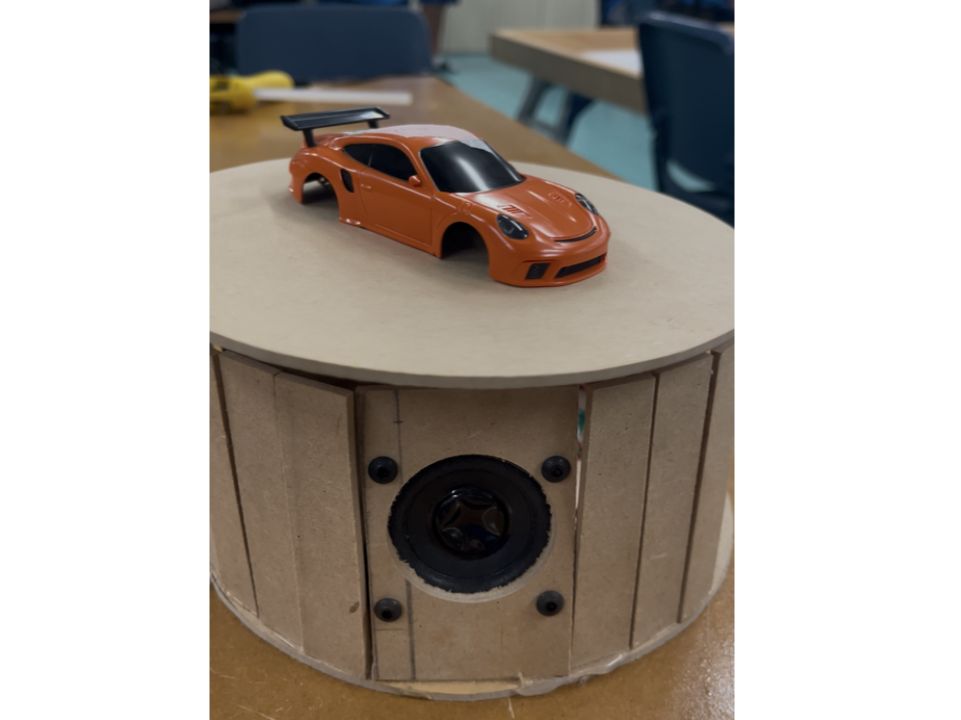

打开电路，一边欣赏玩具旋转，一边聆听你最喜欢的音乐！
