数据线收纳卡扣3D打印


炒饭蜘蛛侠
原创
发布时间: 2025-12-20 18:10:11 | 阅读数 0收藏数 0评论数 0

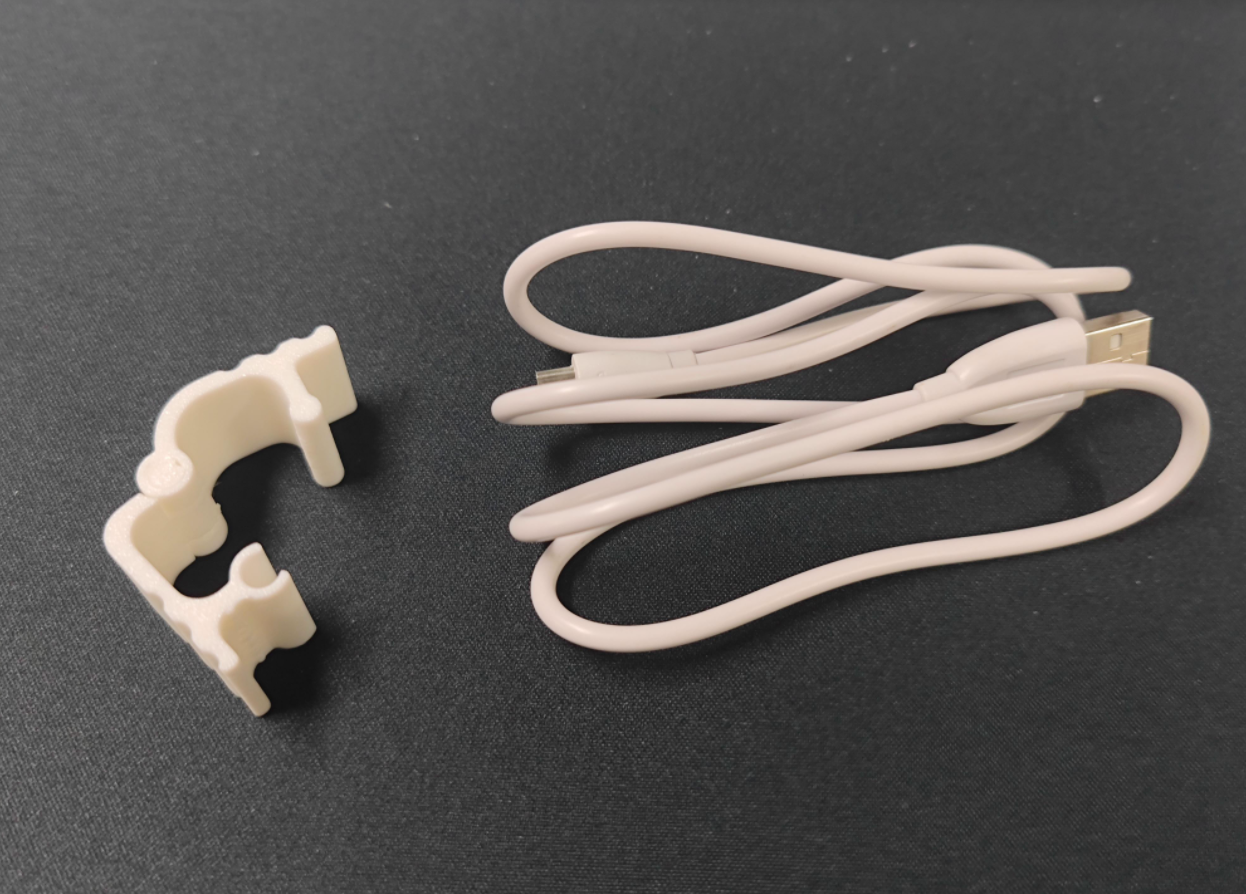

封面
【实用好物】CREO9.0建模数据线收纳卡扣来袭!日常被杂乱数据线缠绕困扰的小伙伴看过来~ 这款卡扣专为解决数据线收纳痛点设计,采用简约紧凑结构,可适配Type-C、USB等多种常见数据线规格,轻松实现单根或多根线缆规整收纳,告别桌面凌乱。 建模工具为CREO9.0,建模过程充分考量卡扣的夹持稳定性与使用便捷性,细节上优化了卡扣开合角度与夹持力度,既保证线缆不易脱落,又能轻松取放。成品可直接3D打印,材料推荐PLA,打印难度低,新手也能轻松复刻。 附上完整建模源文件与打印参数,欢迎社区大佬交流指导建模技巧,也期待小伙伴们分享打印后的使用体验~ 让收纳更高效,桌面更整洁!
1

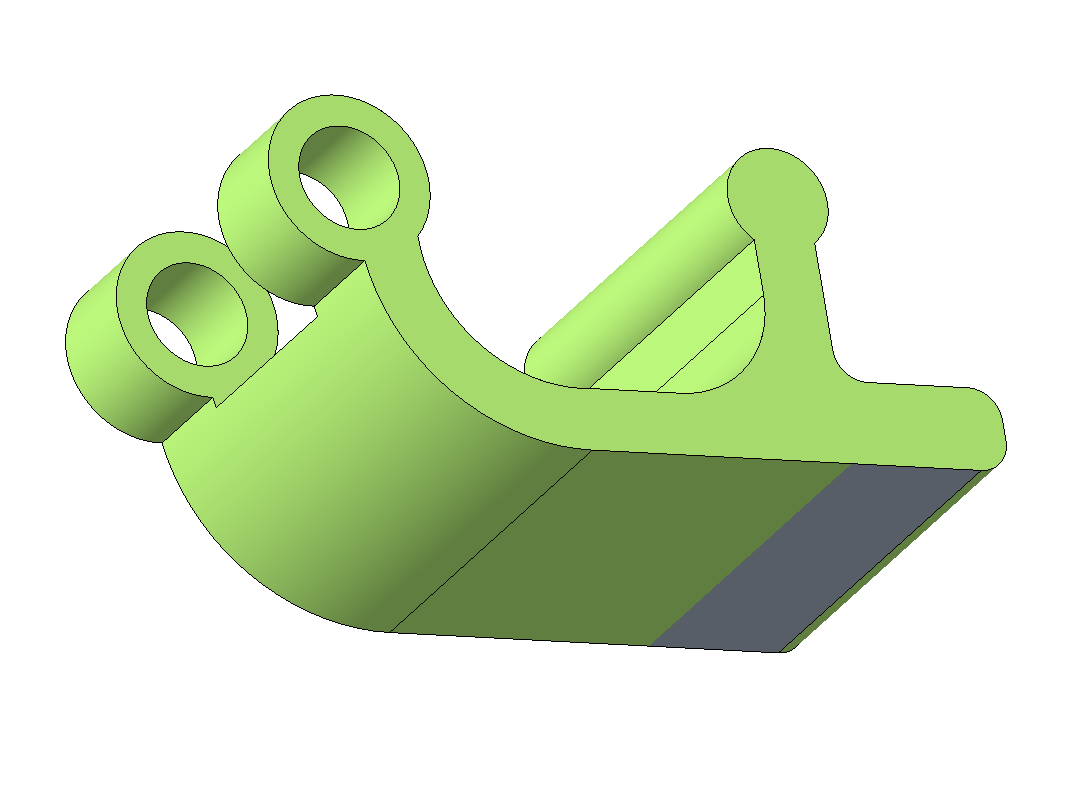

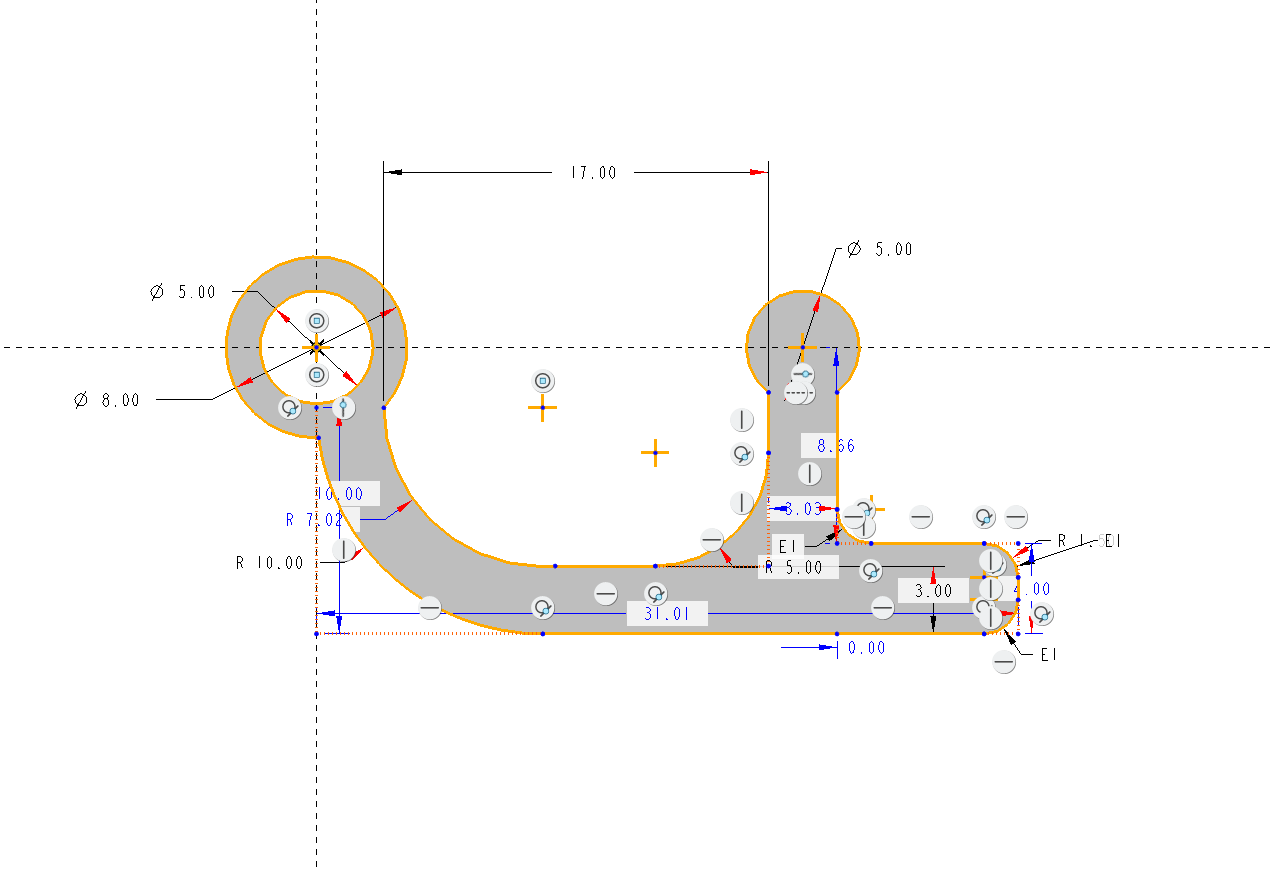

三维建模-拉伸公扣

图纸的尺寸为收纳一根数据线,因此进位参考


2

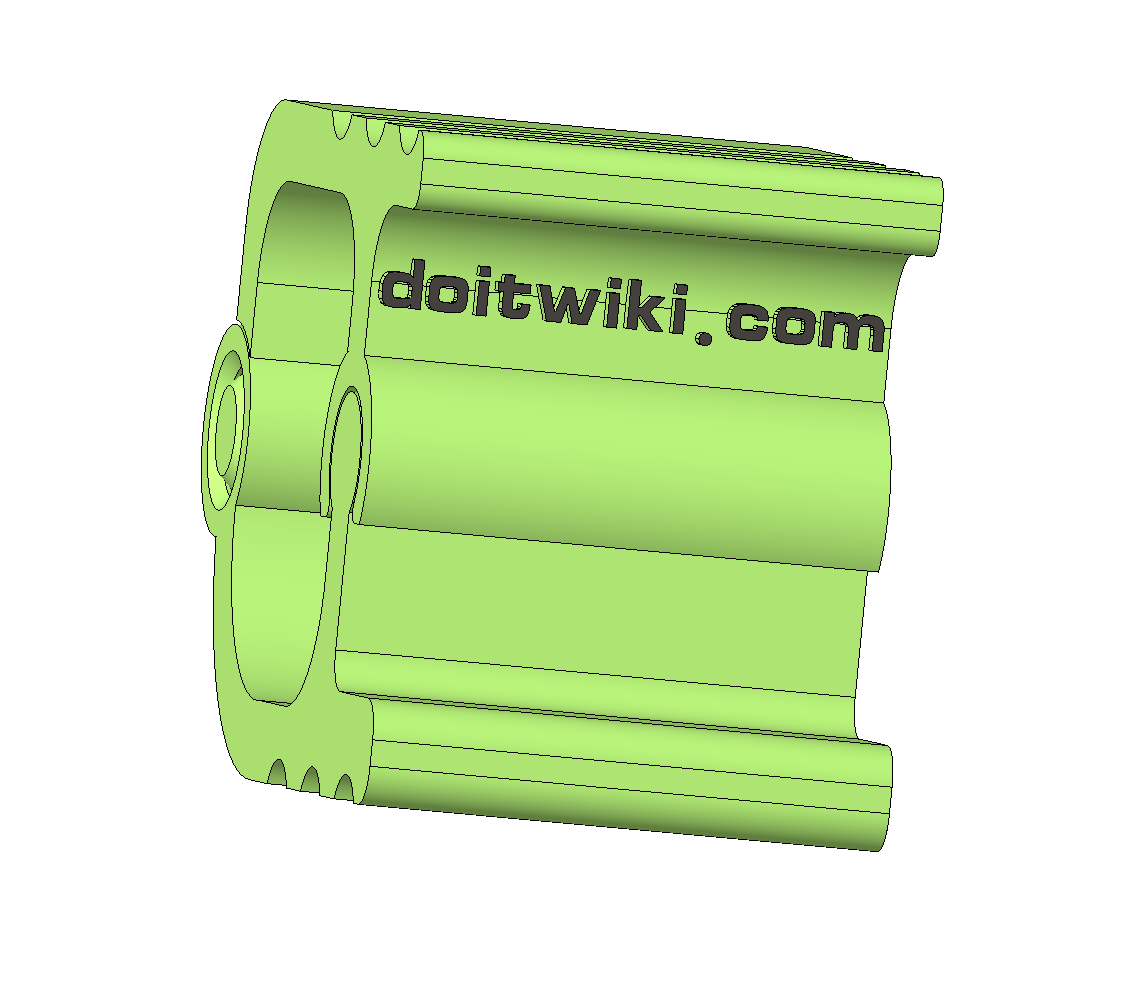

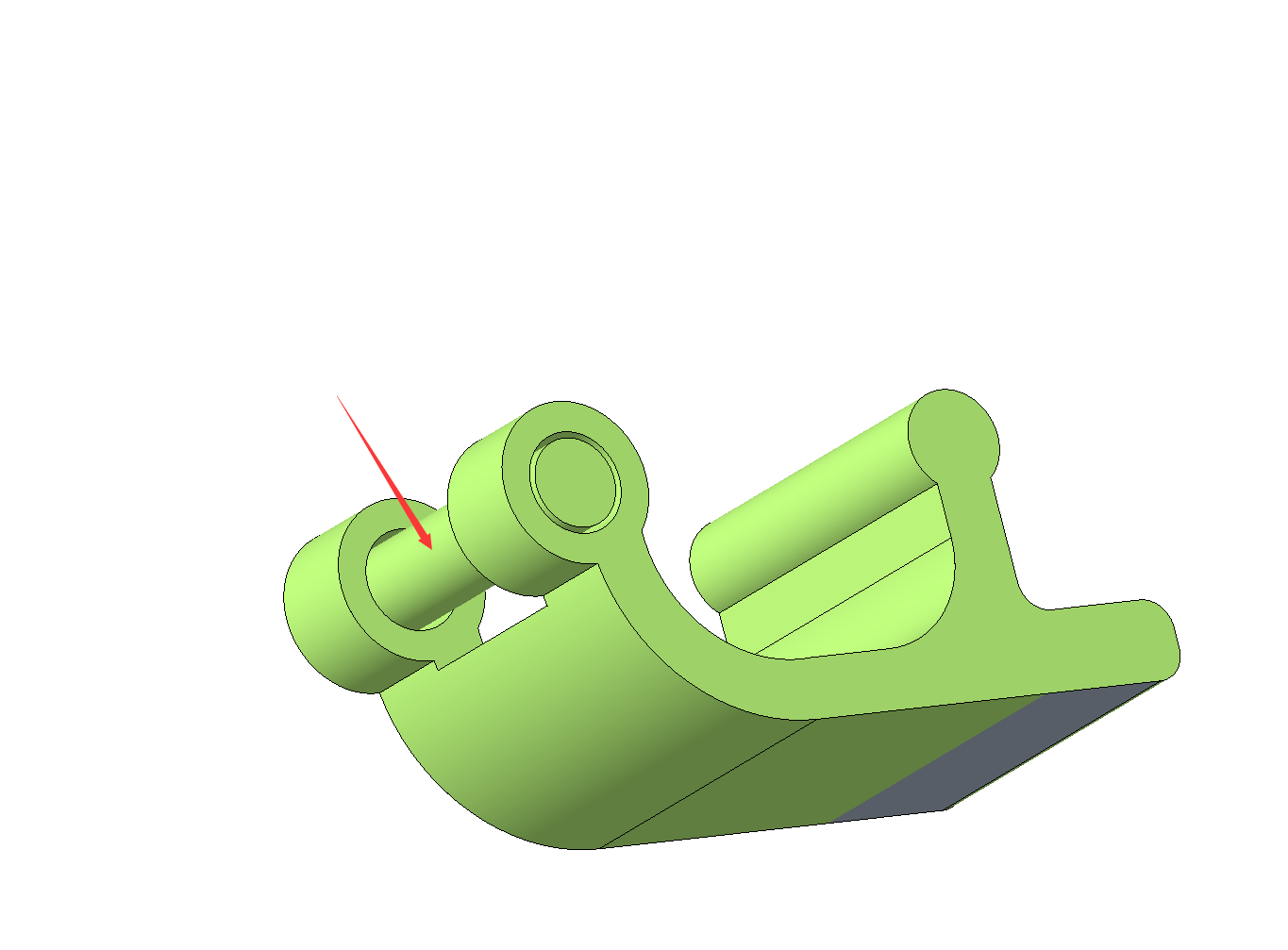

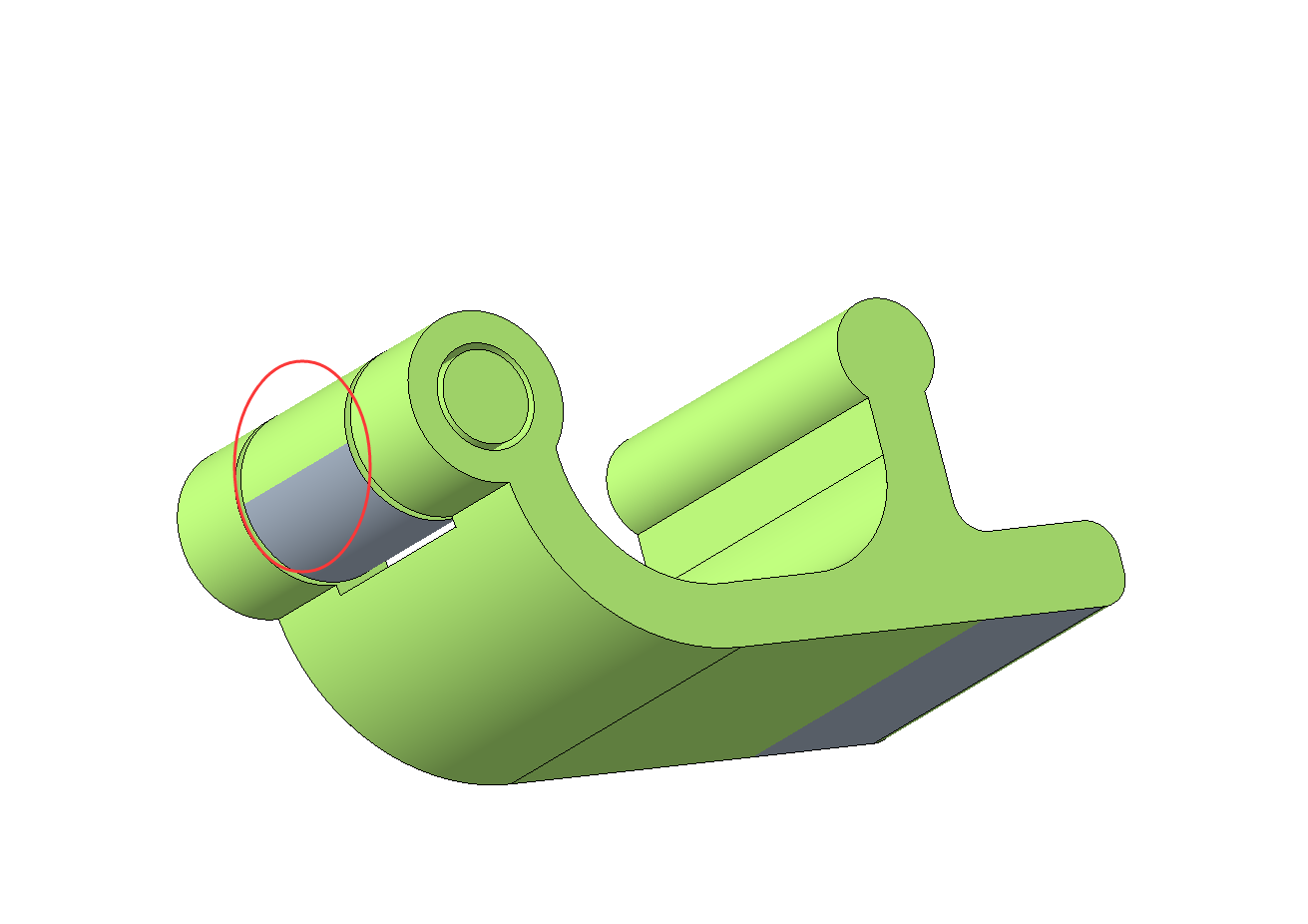

拉伸轴

旋转需要的轴连接,图纸预留的间隙是0.3mm


3

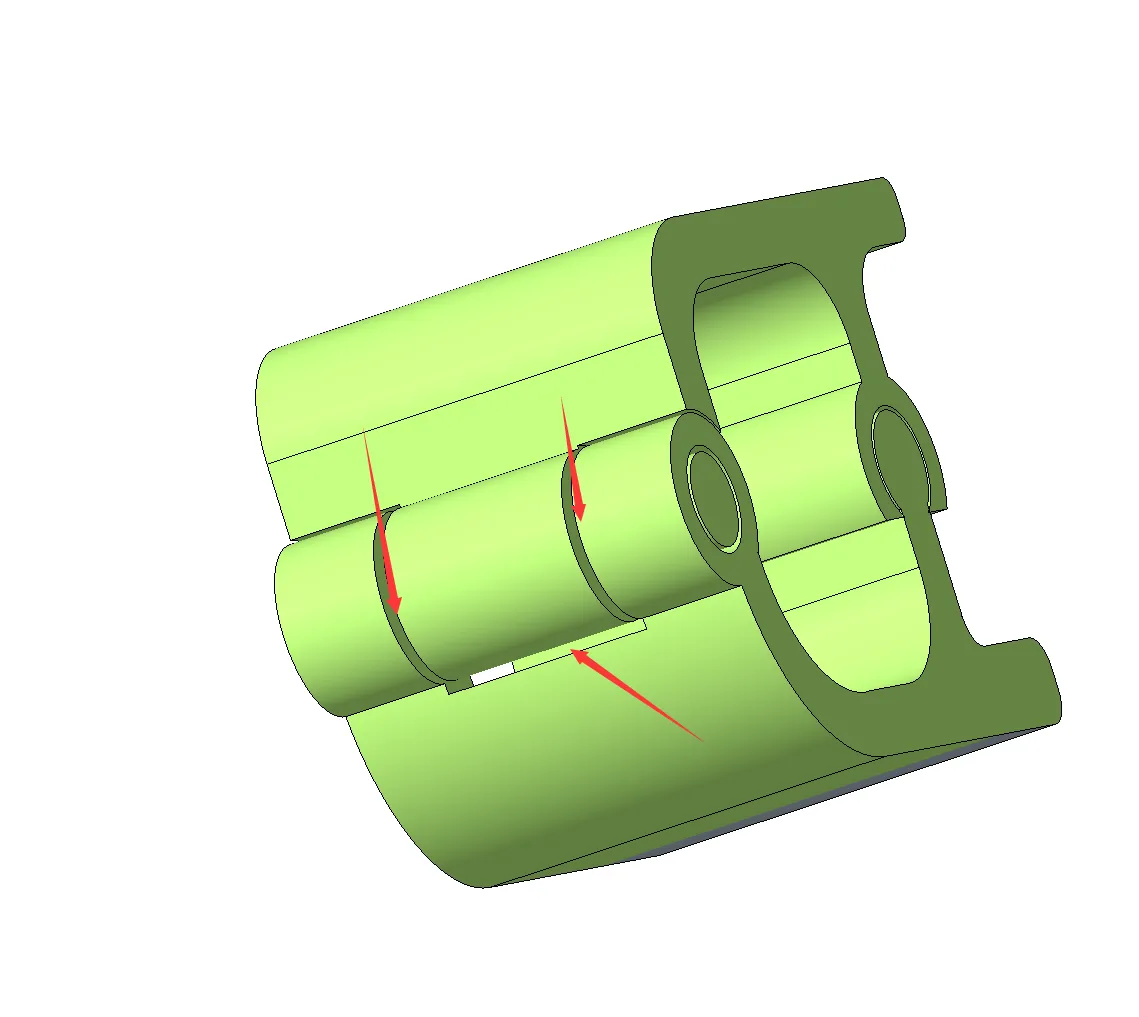

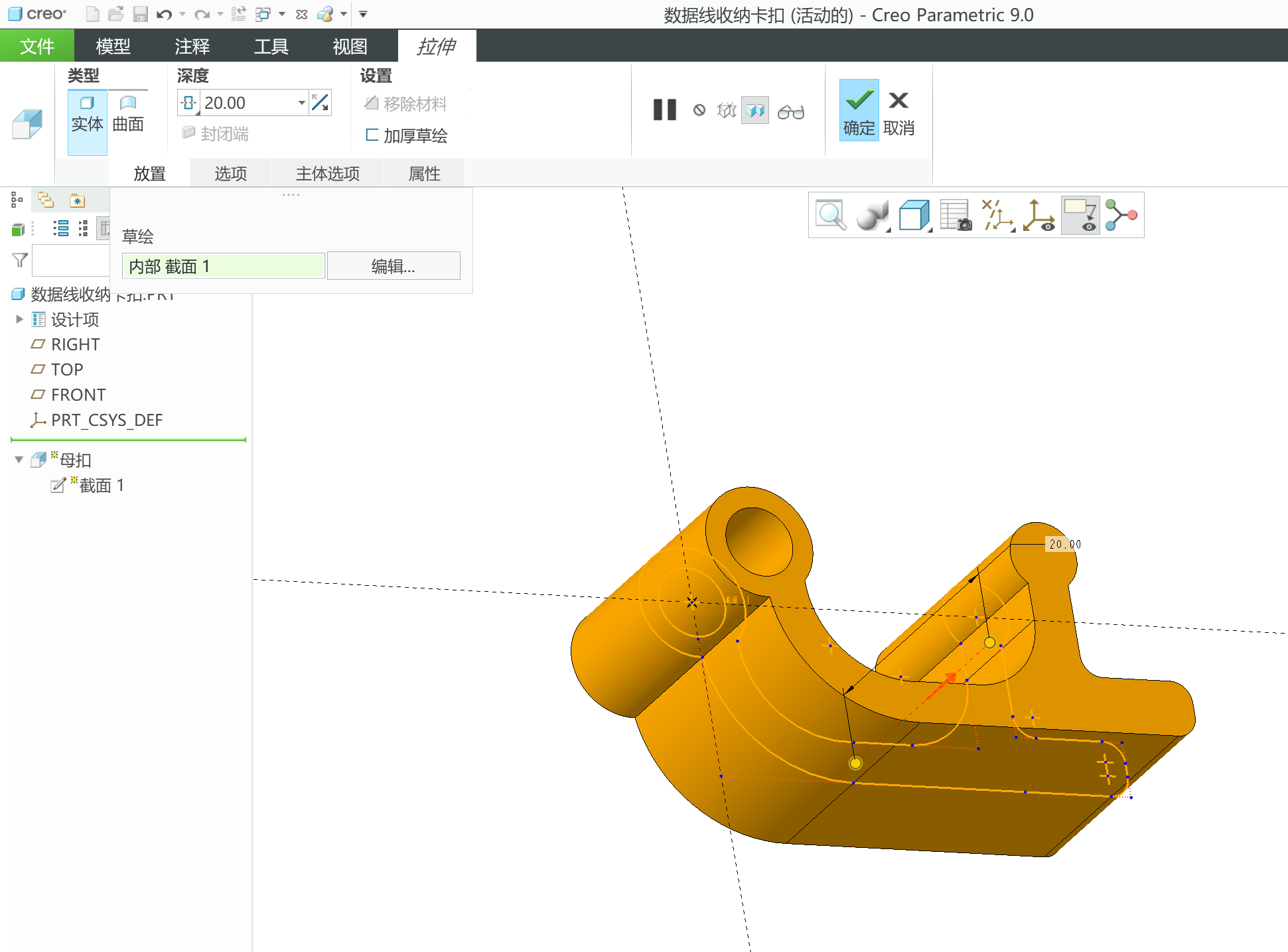

拉伸母扣

公母扣的间隙为0.2mm,是测试的最佳配合尺寸。

注意可能由于打印材料、参数设置等有轻微的误差。

此处作者使用的是PLA,打印温度215摄氏度

4

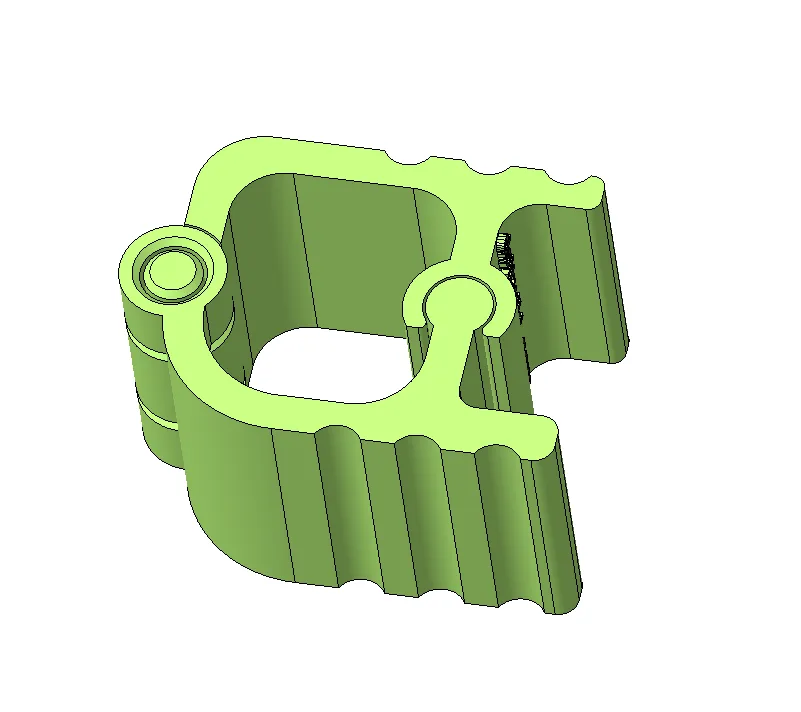

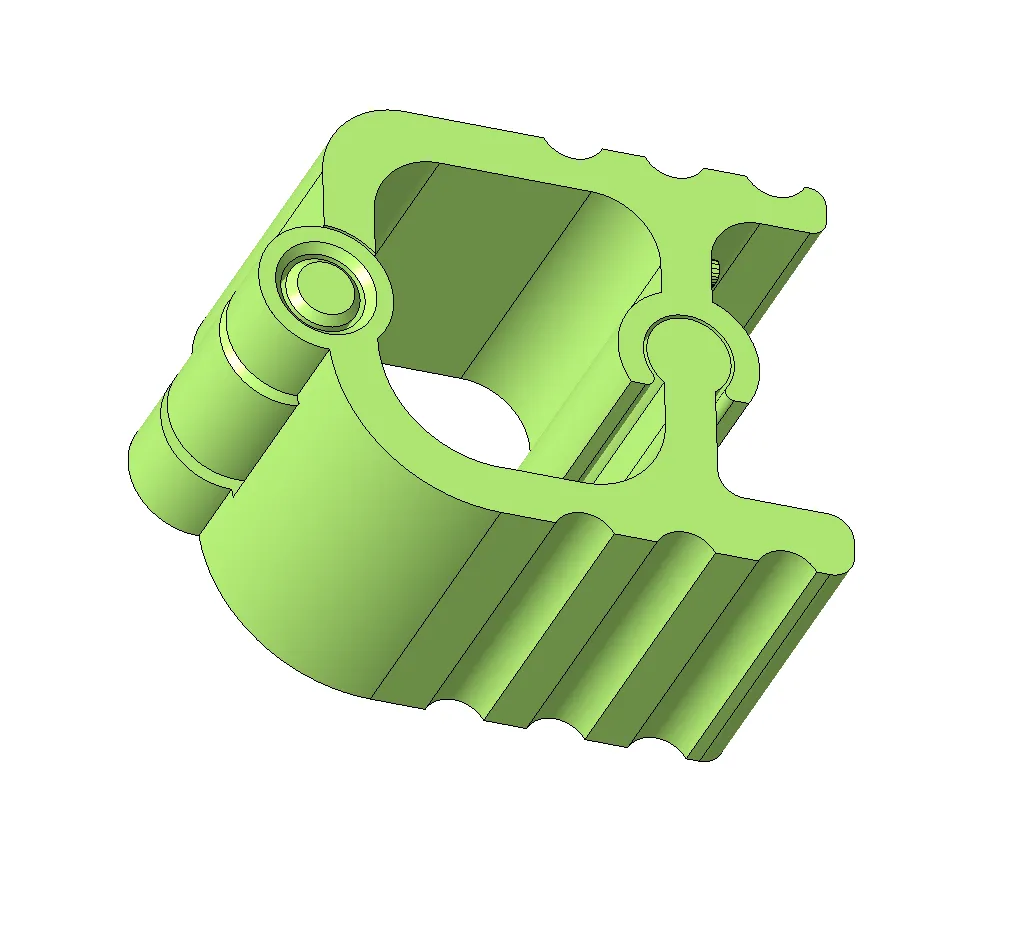

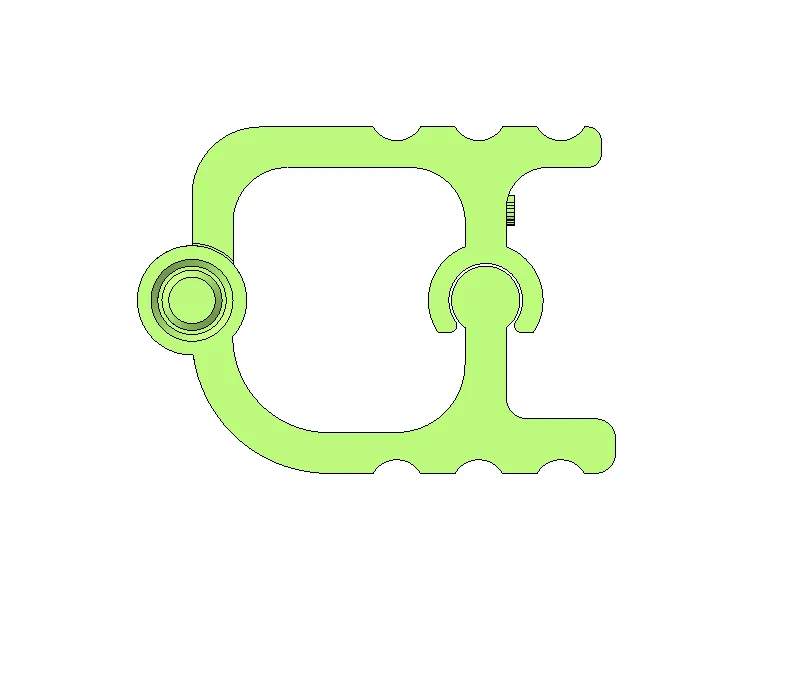

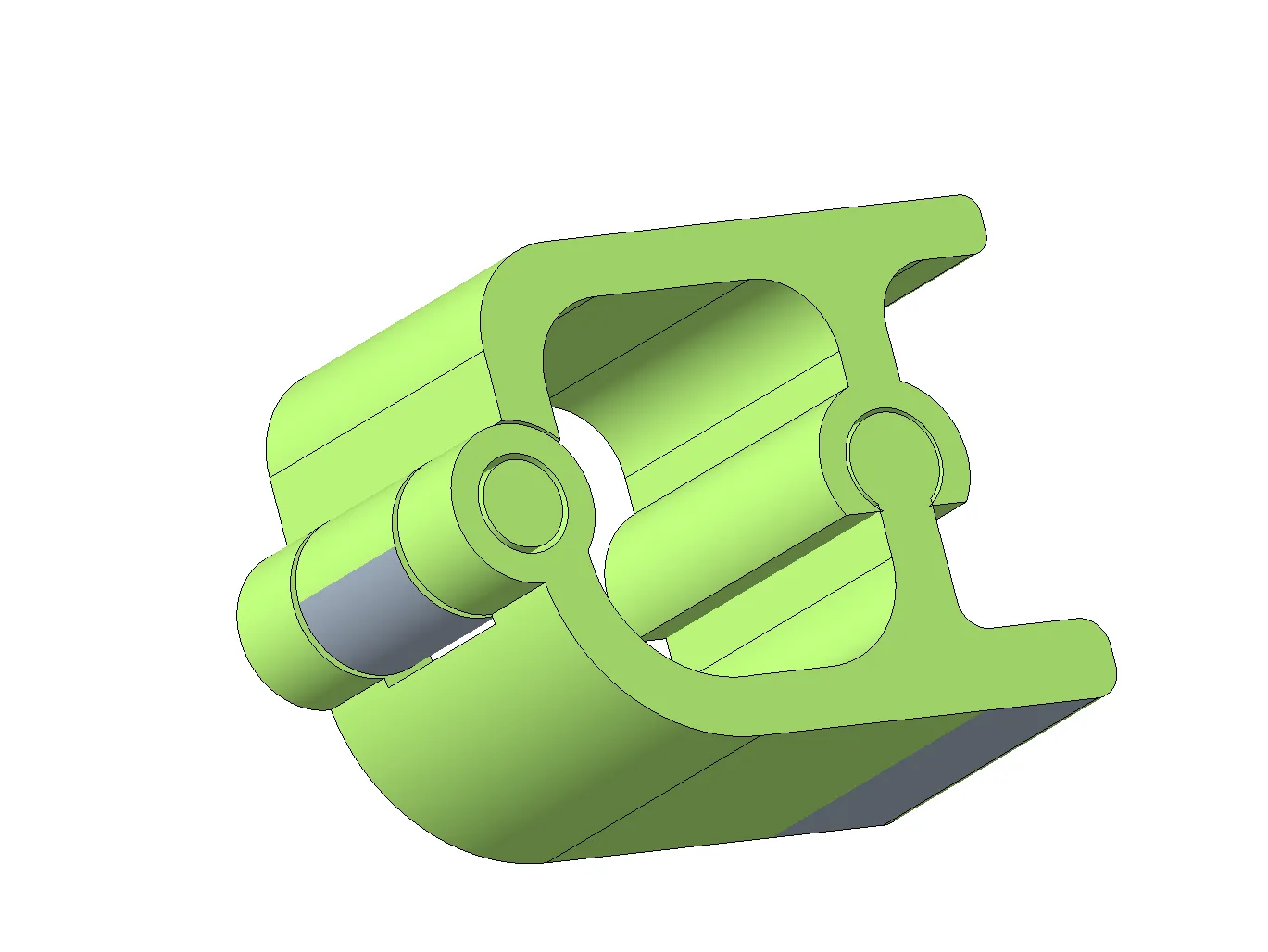

最终图纸

机器使用为拓竹p1s,可下载打印

STP
数据线收纳卡扣.stp
809.21KB
5

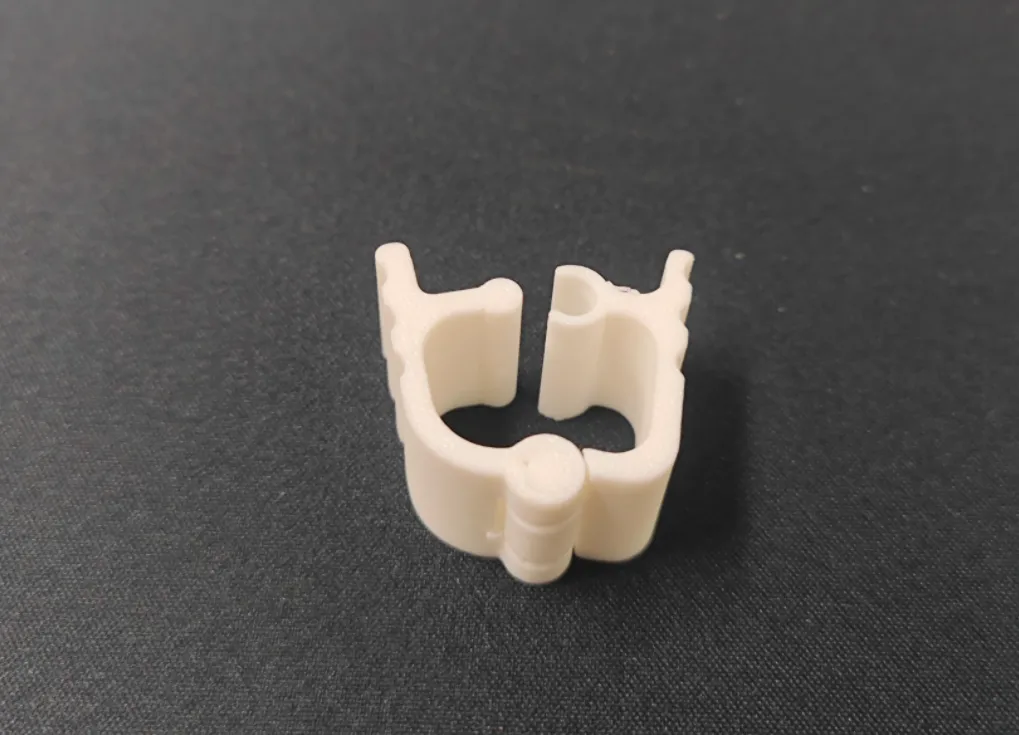

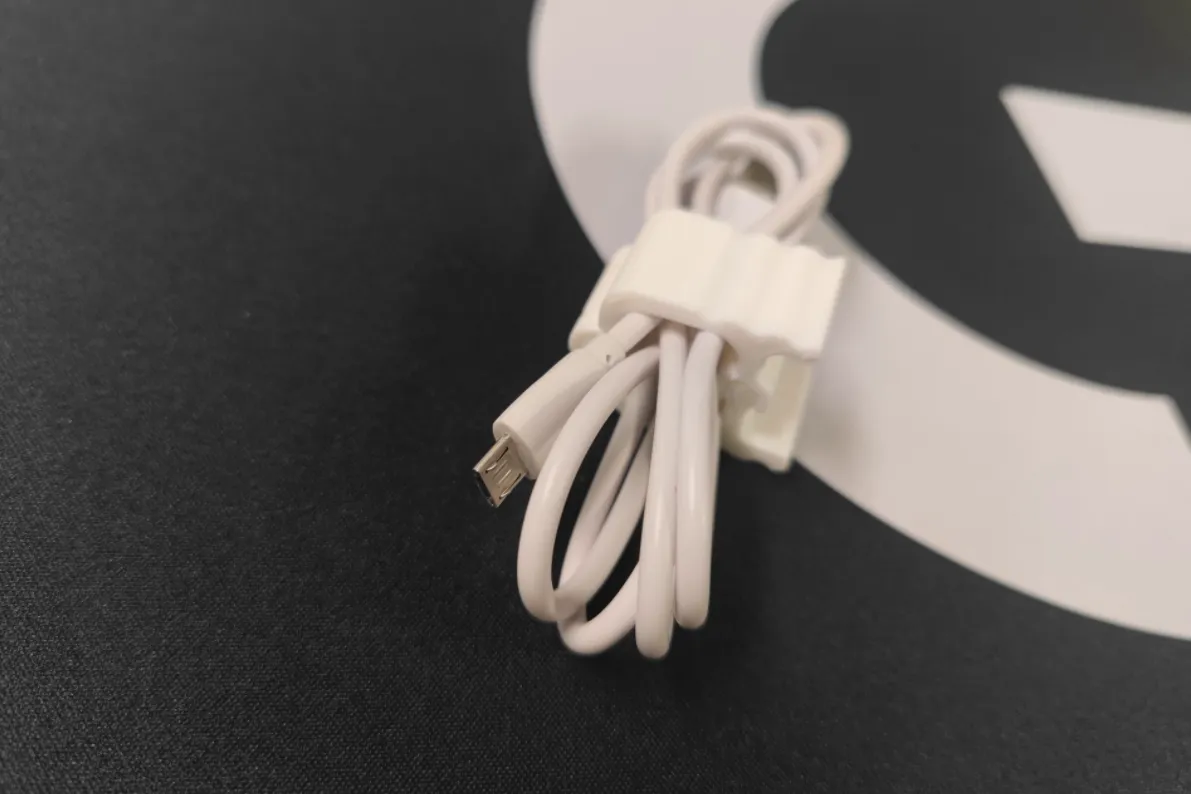

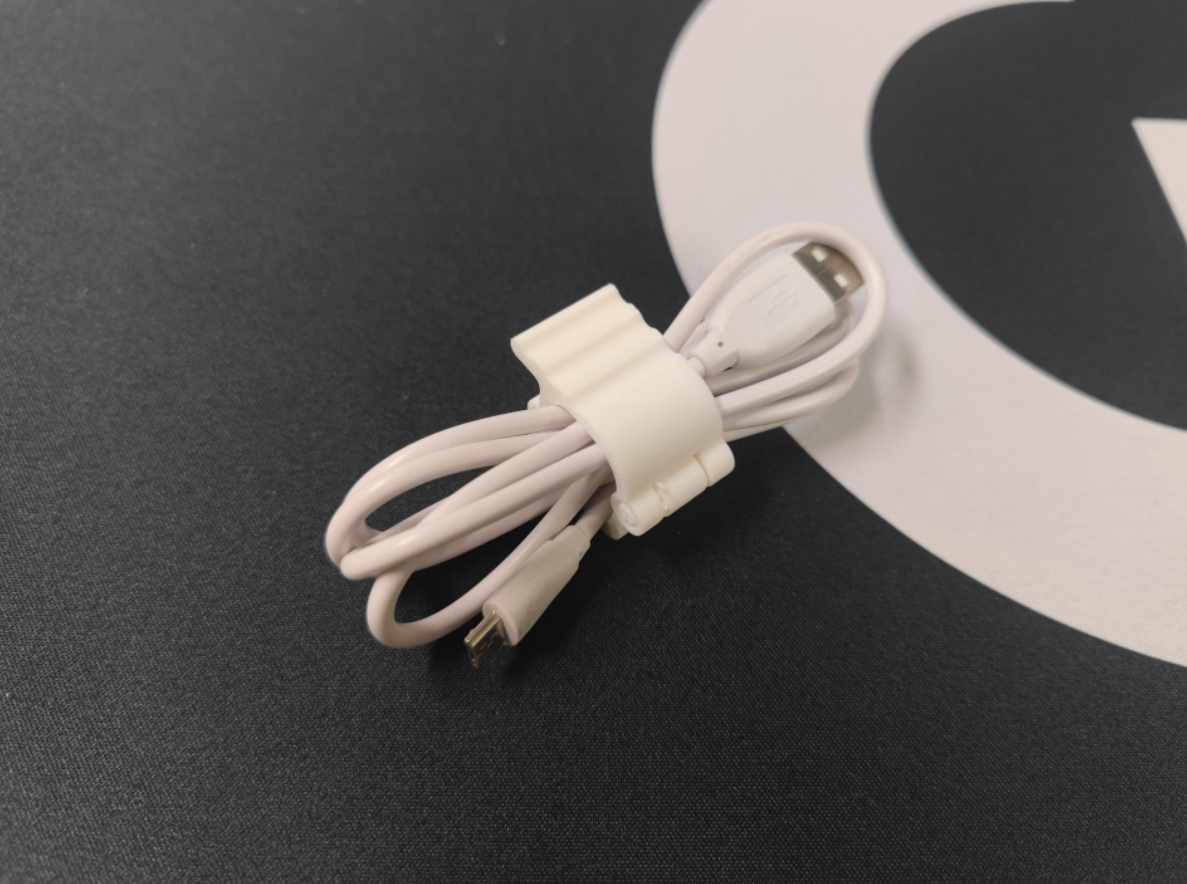

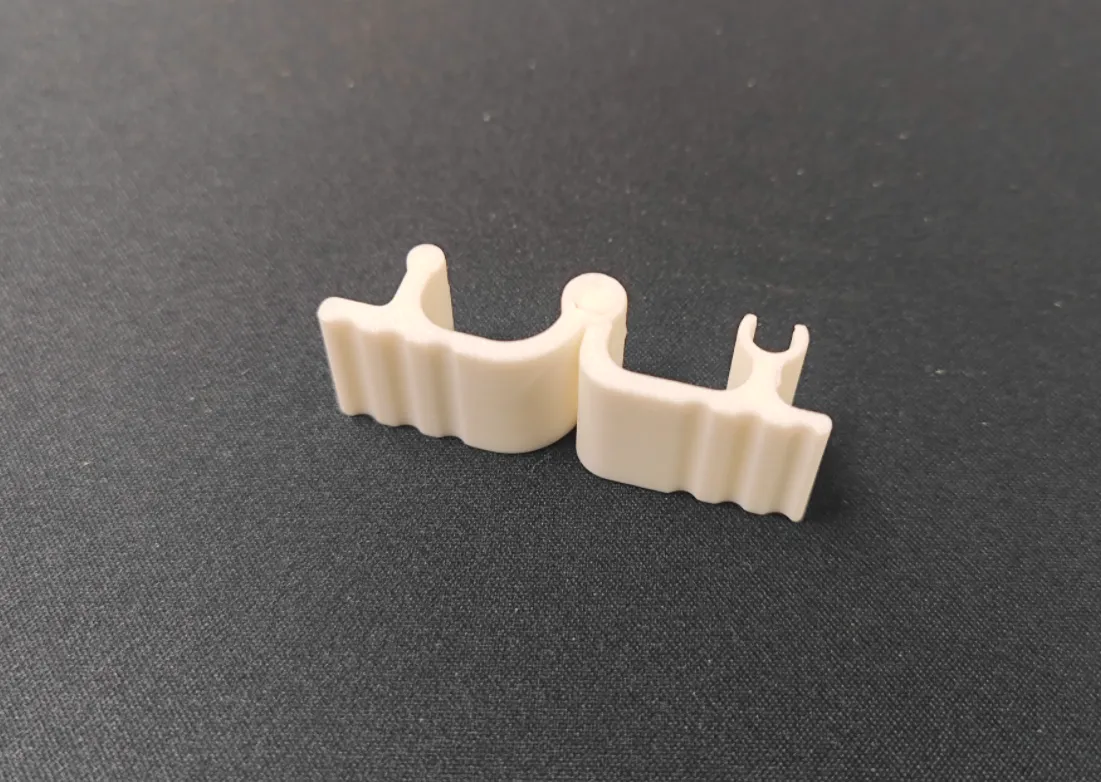

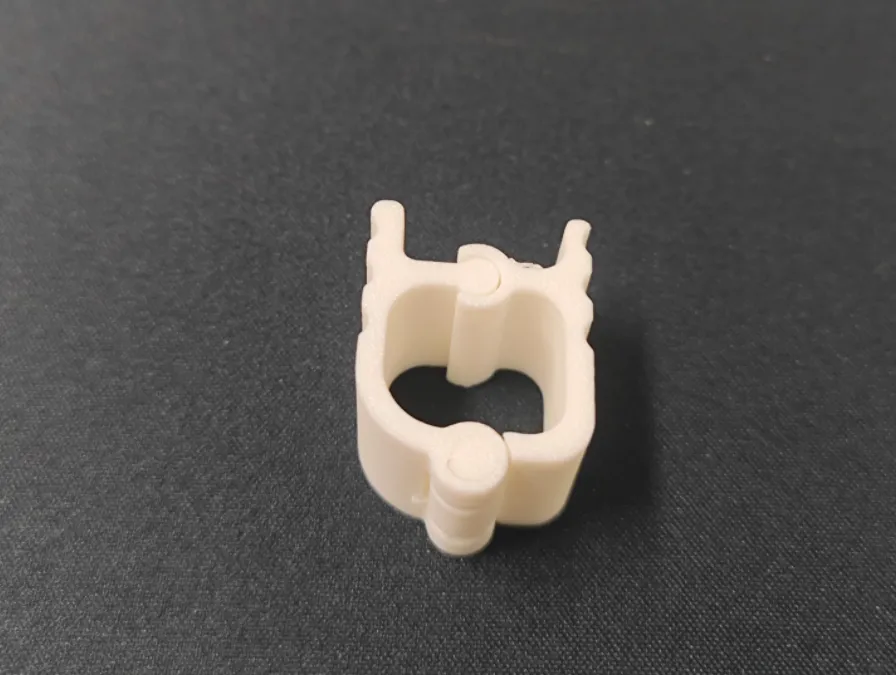

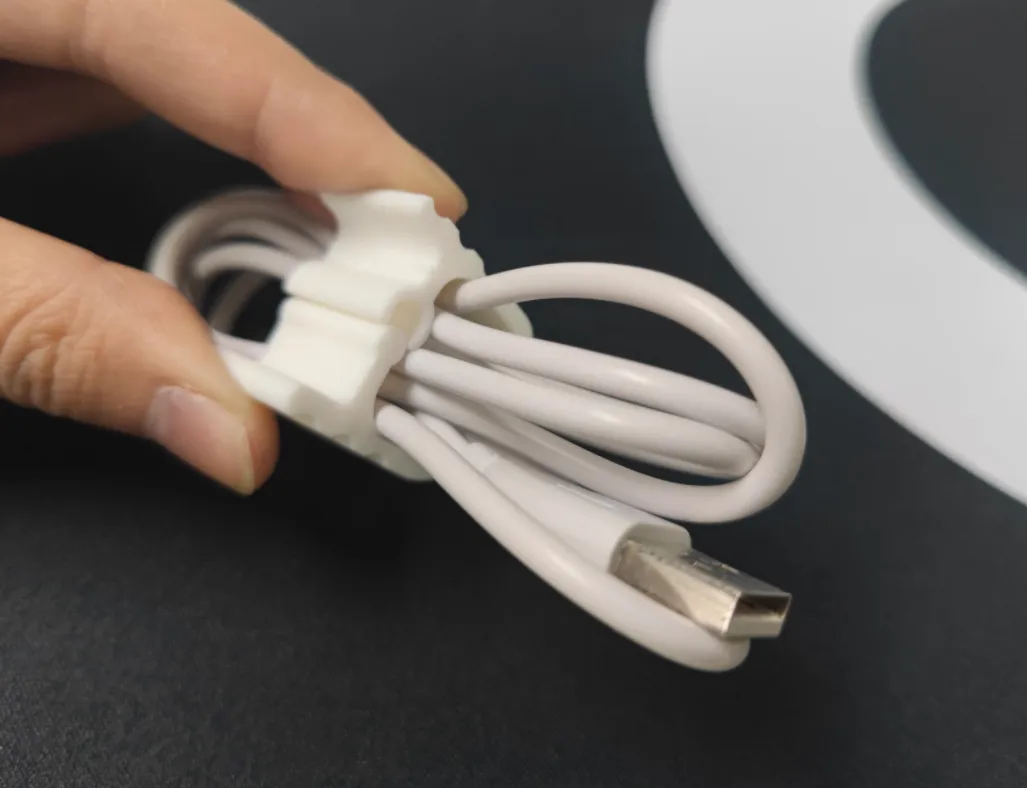

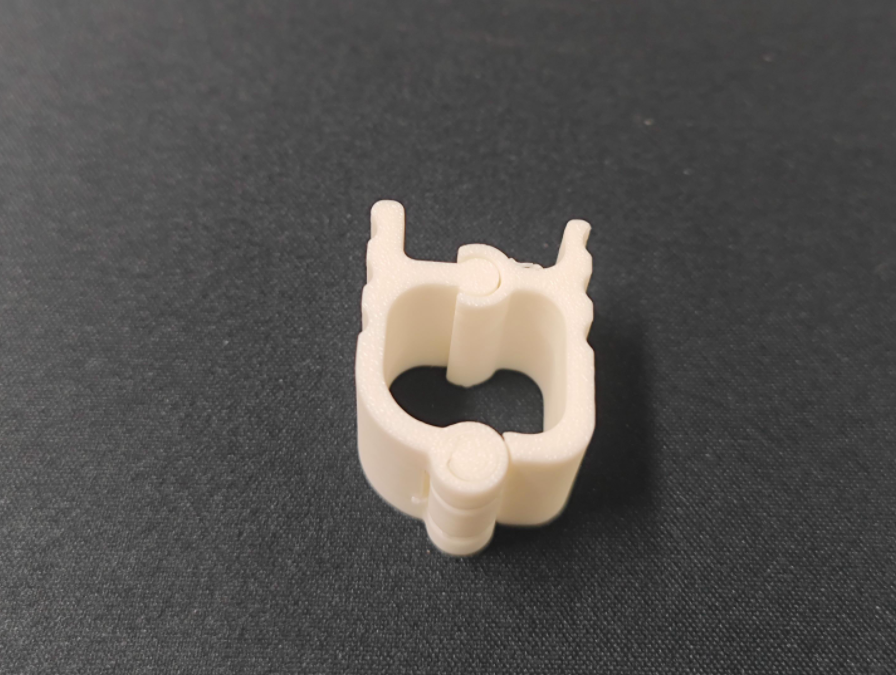

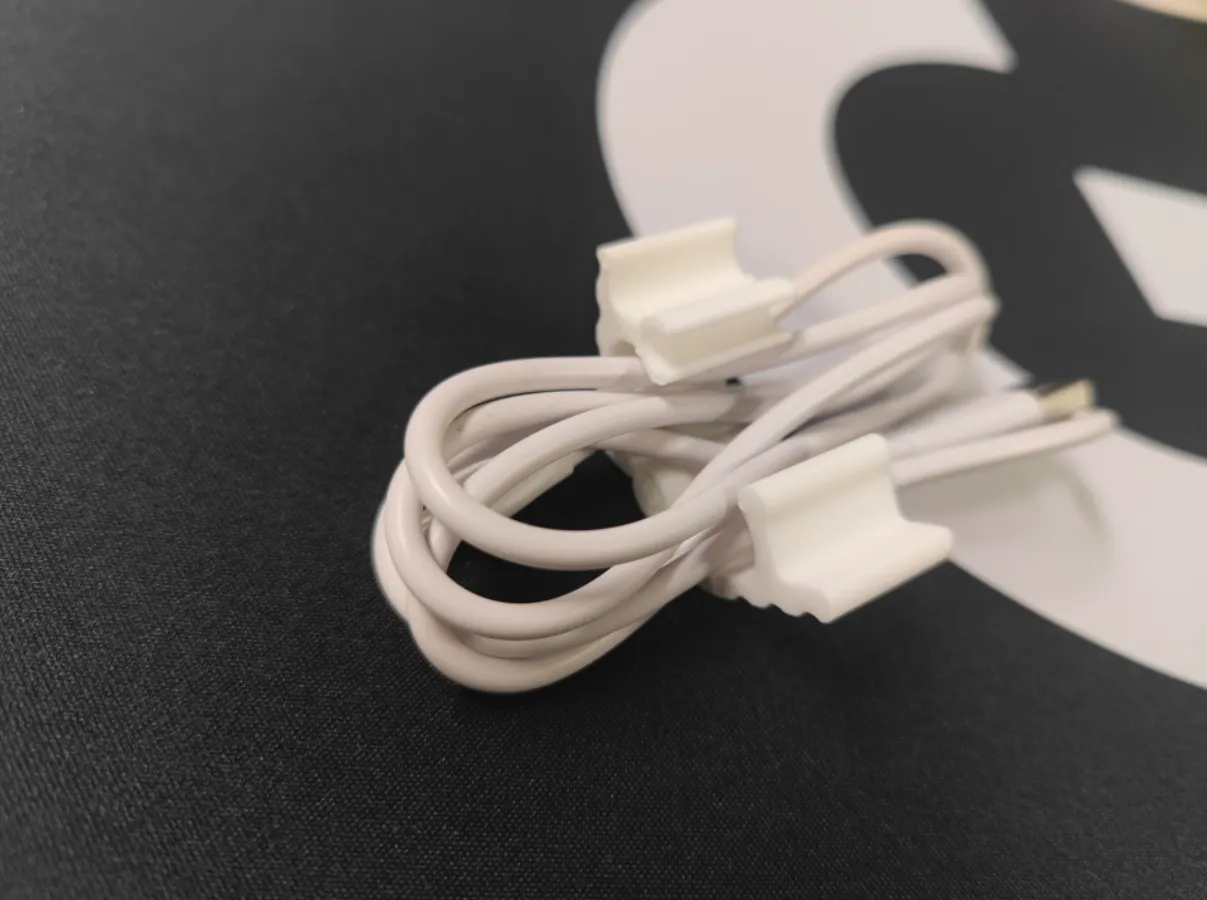

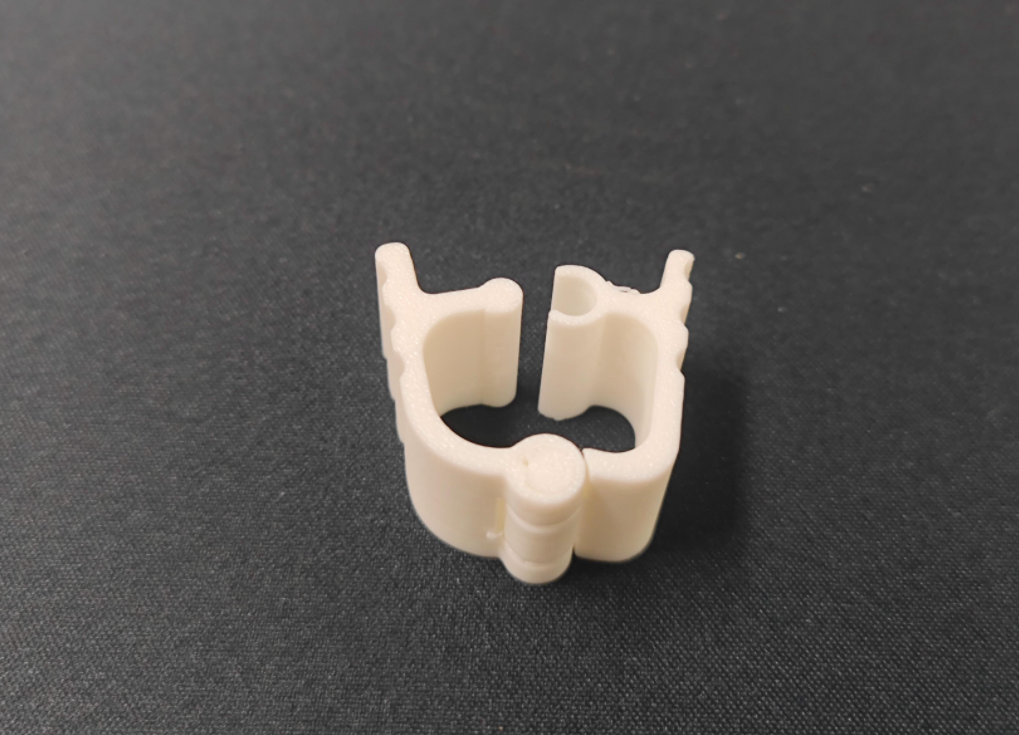

打印实物及安装测试

卡扣声音清脆,好用
