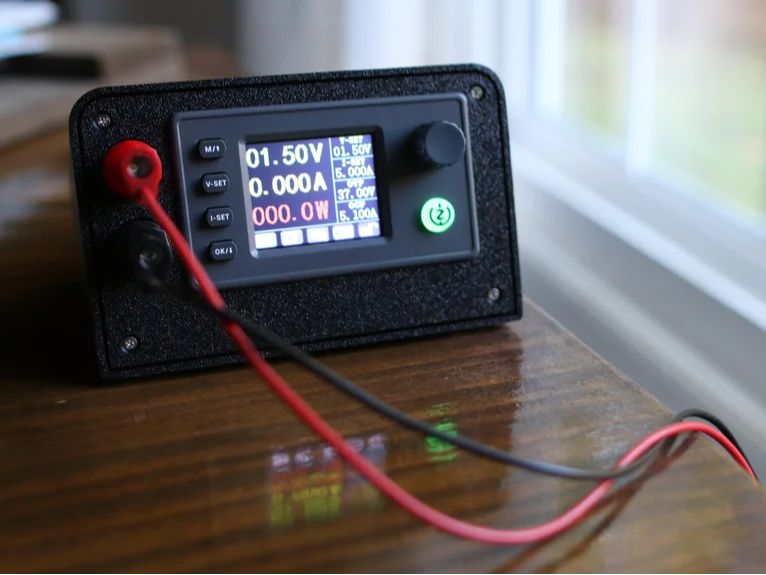

封面

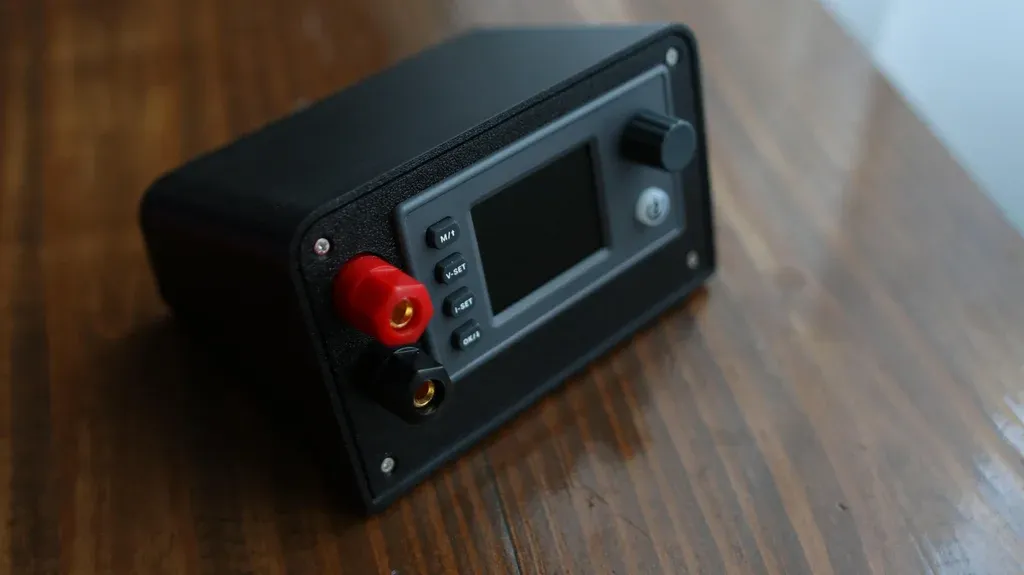

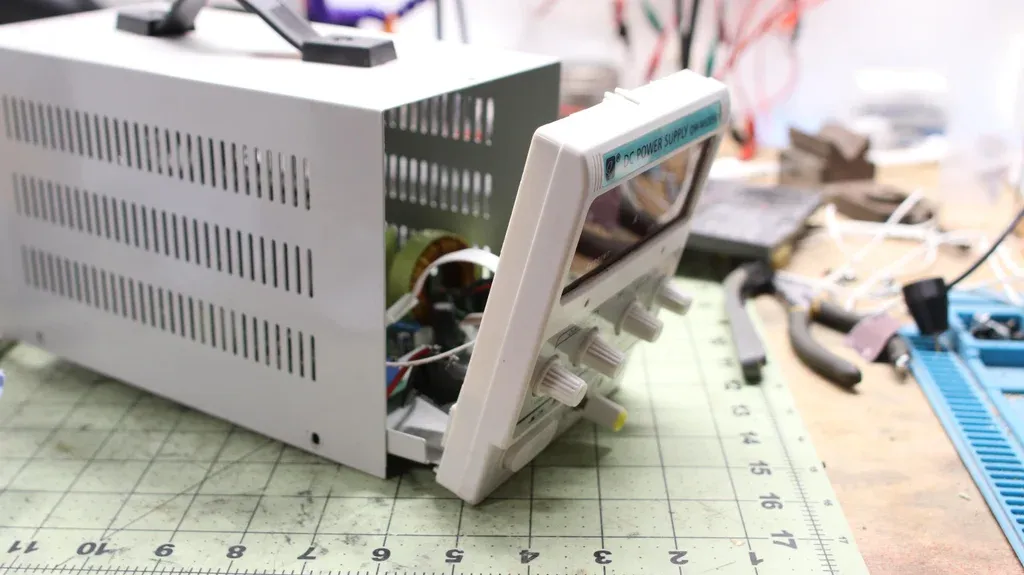

我之前用的台式直流电源最近坏了。我有两个选择：买个新的，或者自己做一个。 我决定制造一个更小巧、更便携的设备——因为我想要一个可以快速从我的车库工作室搬到我的办公室的设备。

准备工作:

材料:

向左
向右
12345

以下是您需要的所有部件：

  1. 可调电源：https://amzn.to/3K4xblM
  2. 香蕉插头：https://amzn.to/47Mar3N
  3. 16号线缆：https://amzn.to/4n6bcJL
  4. 环形端子连接器：https://amzn.to/4pQWSH4
  5. USB-C PD适配器：https://amzn.to/465vuNA
  6. USB-C 100W 电源适配器：https://amzn.to/4n7b4dd
  7. 螺丝：https://amzn.to/3IpvheV
  8. 足垫：https://amzn.to/42zZEWS


工具:

你需要以下工具：

  1. 3D打印机：https://amzn.to/4mjKX1q
  2. 耗材 - https://amzn.to/3d3kRBN
  3. 工具包：https://amzn.to/4mfbBZ7
  4. 剥线钳：https://amzn.to/4nDx3IC

这些是亚马逊联盟链接。您通过这些链接购买商品后，我可能会获得少量佣金（您无需支付任何额外费用！）。


1

打印零件

向左
向右
12

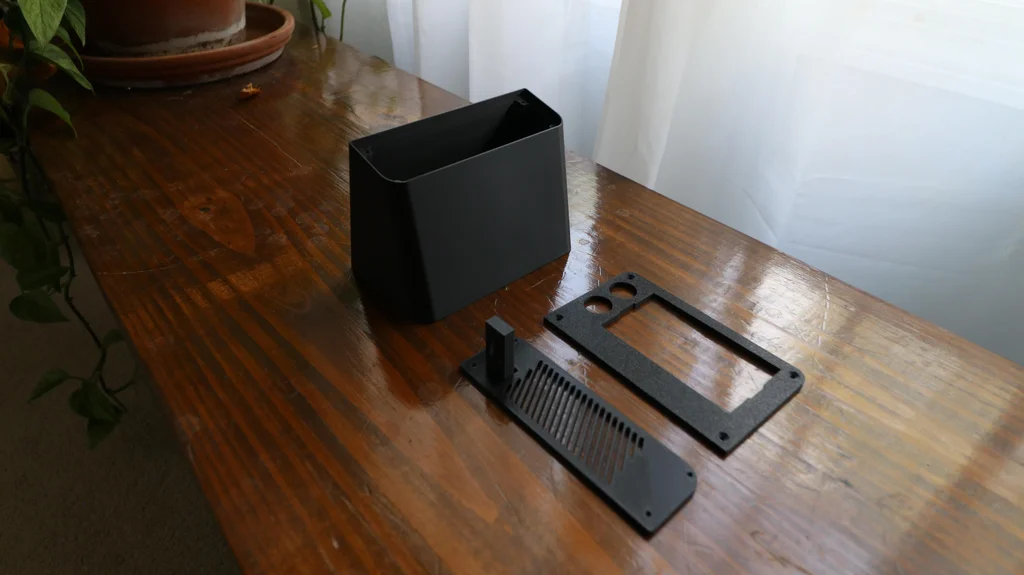

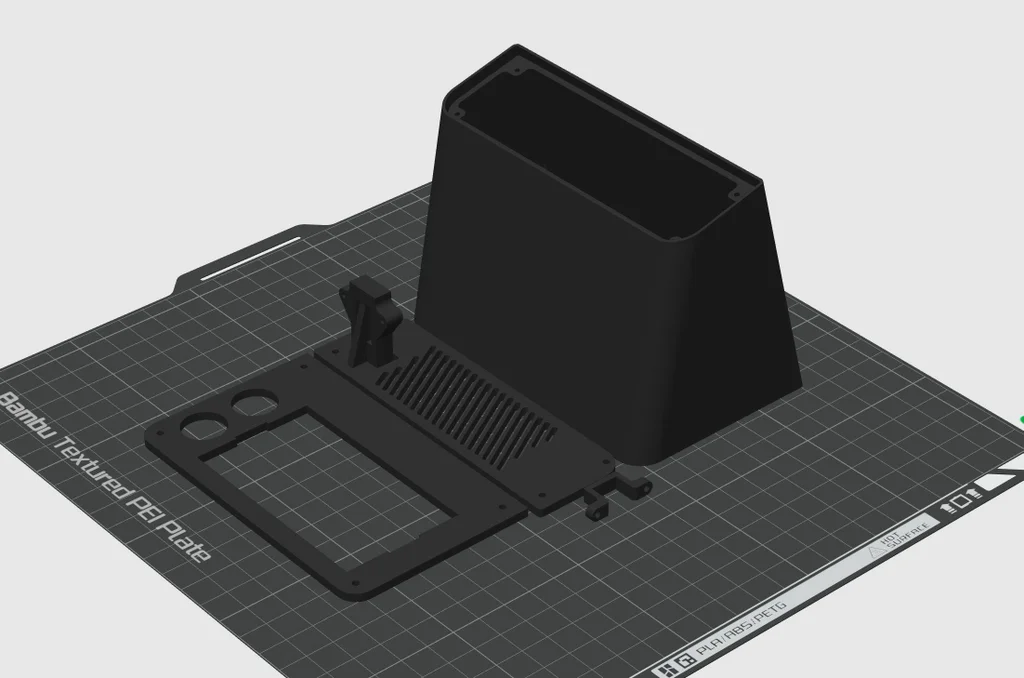

每个部件打印一份。我按照图中所示的方向打印。

STEP
Power+Panel.STEP
451.57KB
STEP
USBC+Clamp.STEP
56.57KB
STEP
Housing+Front.STEP
97.25KB
STEP
Housing+v2.STEP
389.81KB
2

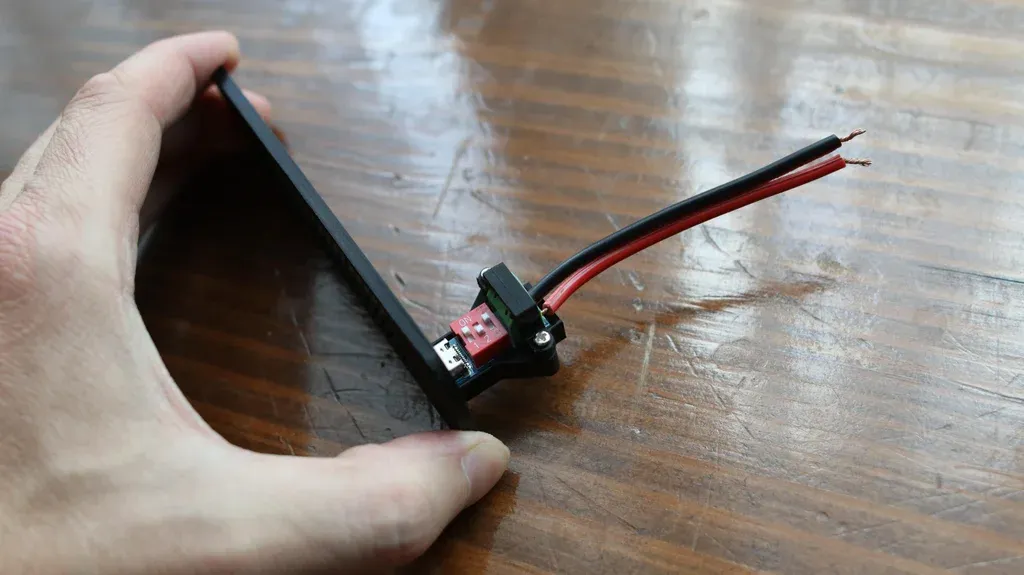

将 USB PD 板安装到后面板

向左
向右
123

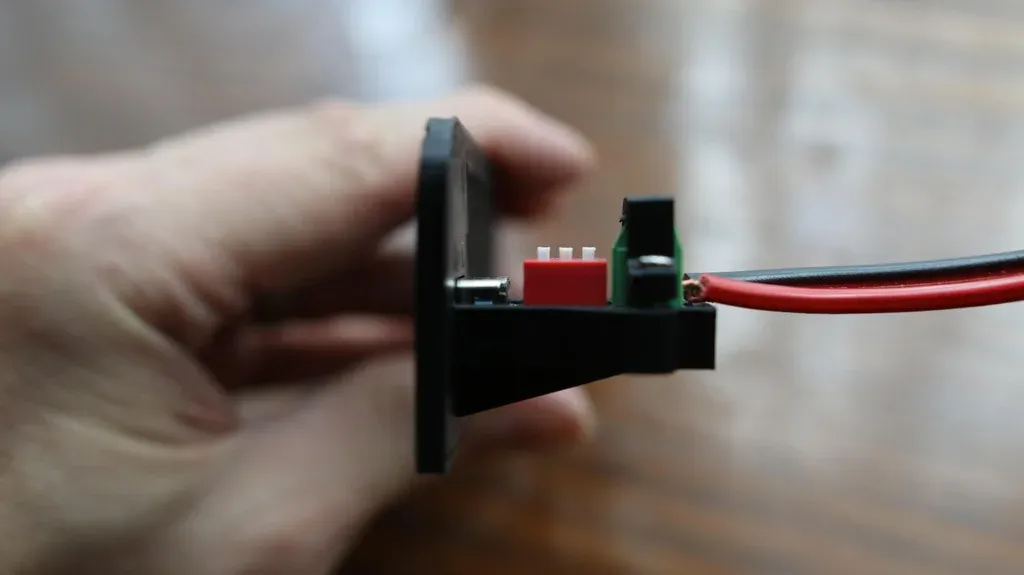

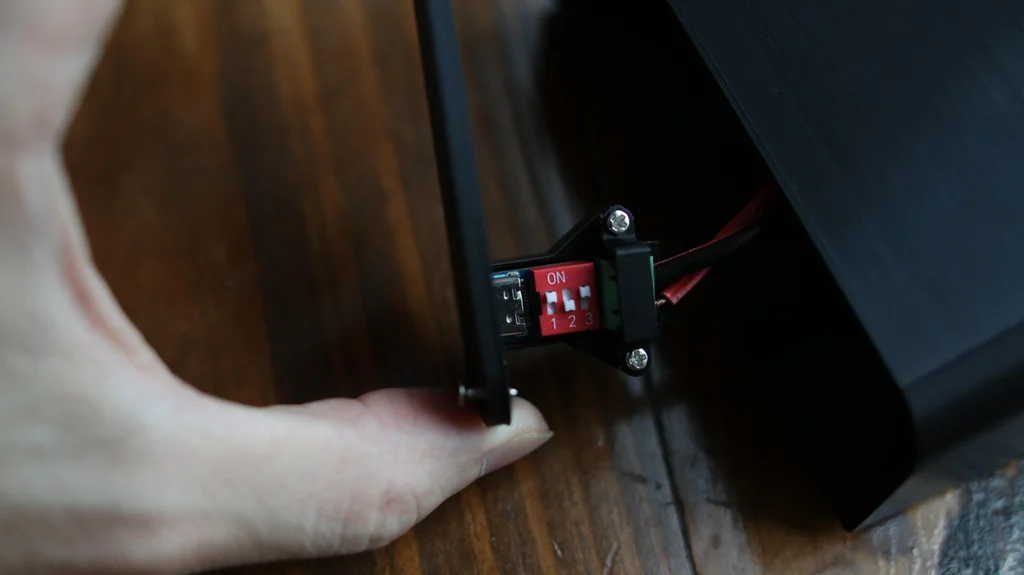

  1. 按照图中所示设置开关——这样就可以输送20V直流电了。
  2. 1 - 上
  3. 2 - 关闭
  4. 3 - 上
  5. 用螺栓将 USB-C 夹固定到位，以将 PD 板固定到位。
  6. 使用 M2 x 8mm 螺丝


3

制作线束

  1. 约 4 英寸长（2 根）的双芯 16 号电缆
  2. 线 1：将环形端子连接到一端。另一端连接到 PS 输出端。
  3. 线2：一端连接到USB-C适配器，另一端连接到PS输入接口。

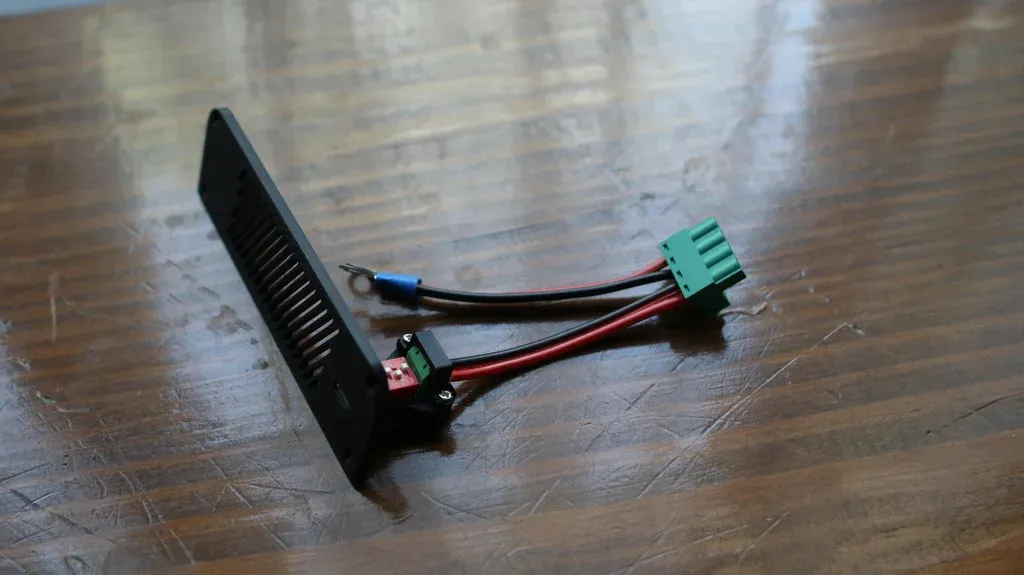

  4. 这就是成品线束的样子。
  5. 检查 USB-C 板的背面极性 - 将其与电源螺丝端子（绿色）的极性匹配。


4

安装香蕉插头

向左
向右
1234

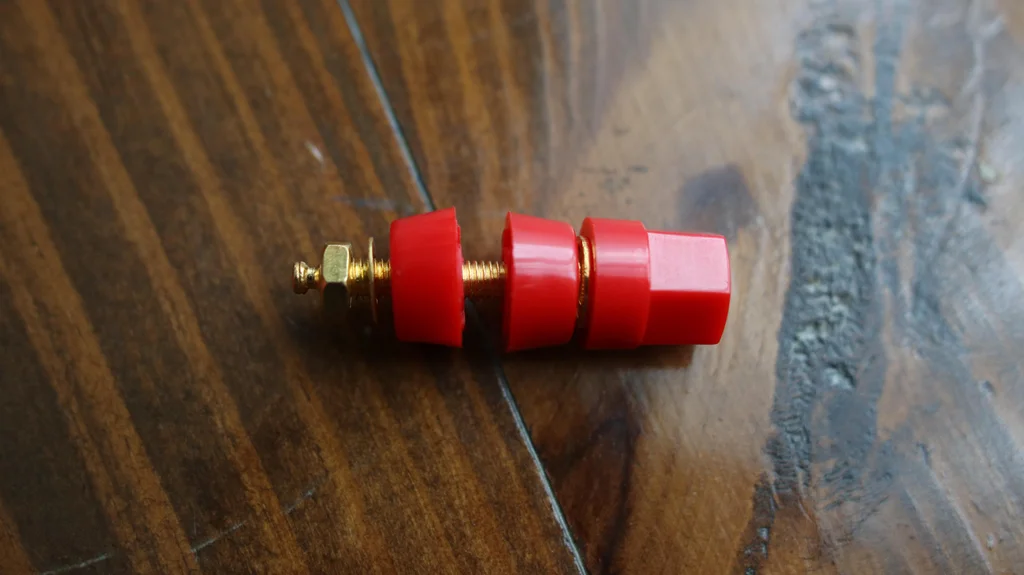

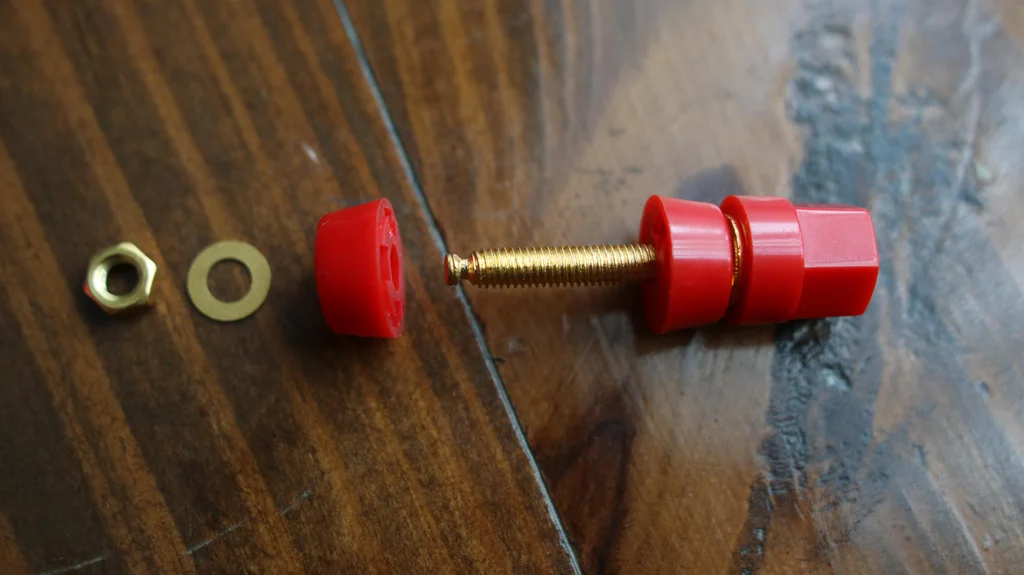

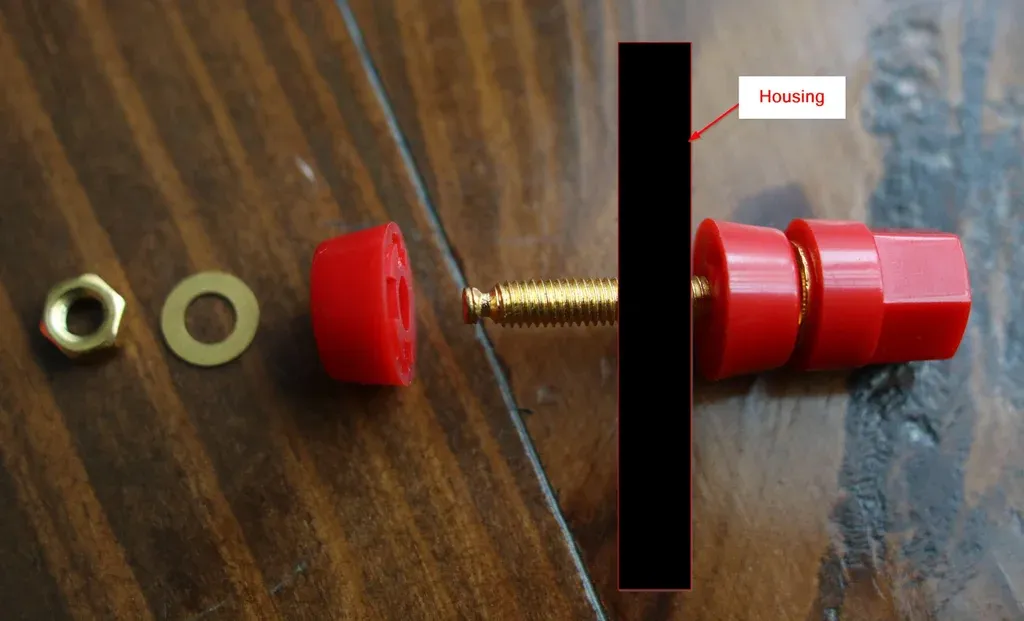

将香蕉插头插入外壳，然后安装夹紧件、垫圈和螺母。

将环形端子套在香蕉插头上，拧紧螺母。


5

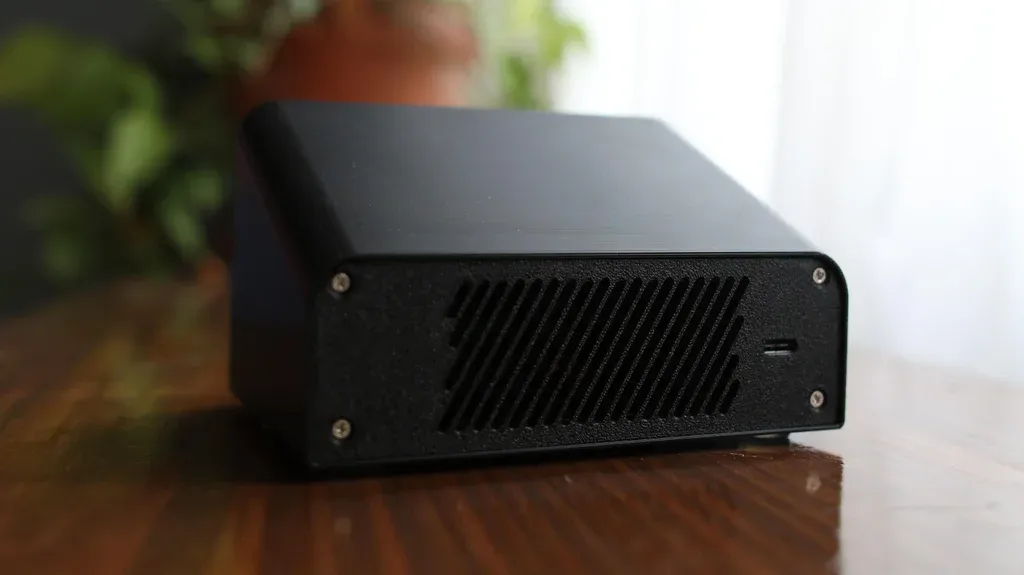

用螺栓将后盖板固定到位


使用M2 x 8mm螺丝

6

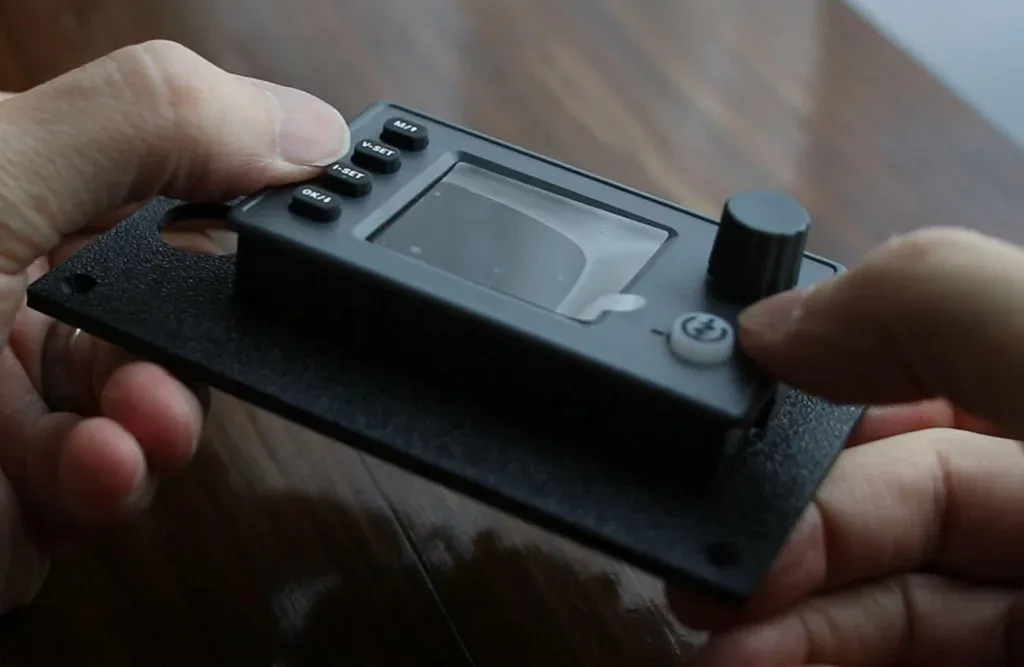

将电源安装到前盖中

向左
向右
12

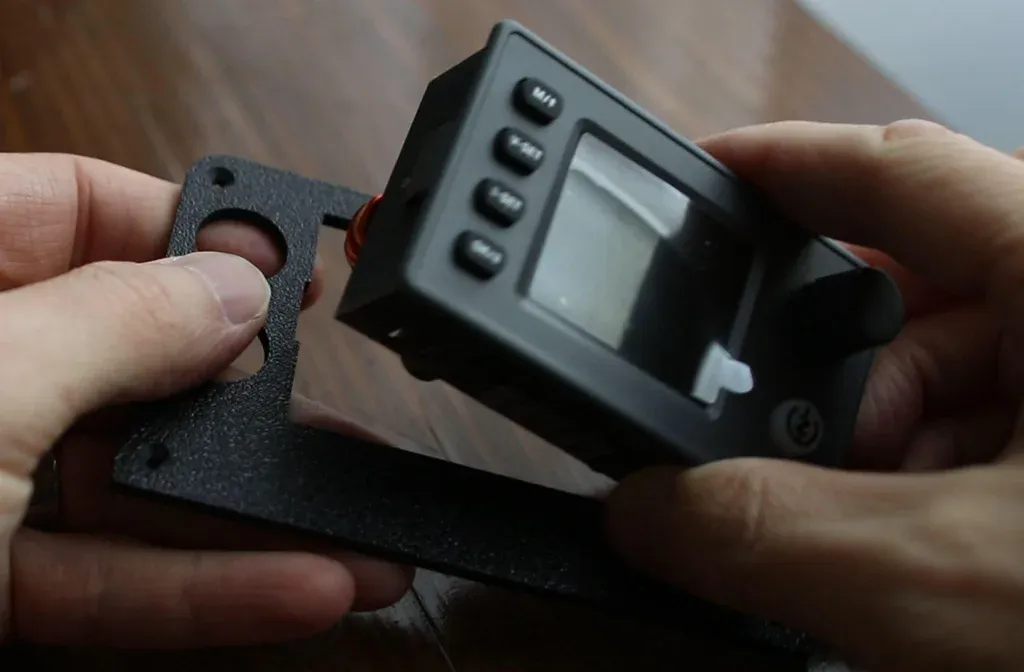

将电源适配器卡入前盖中。

安装完成后，将绿色螺丝端子插入电源背面。


7

将前盖用螺栓固定到位


使用M2 x 8mm螺丝

8

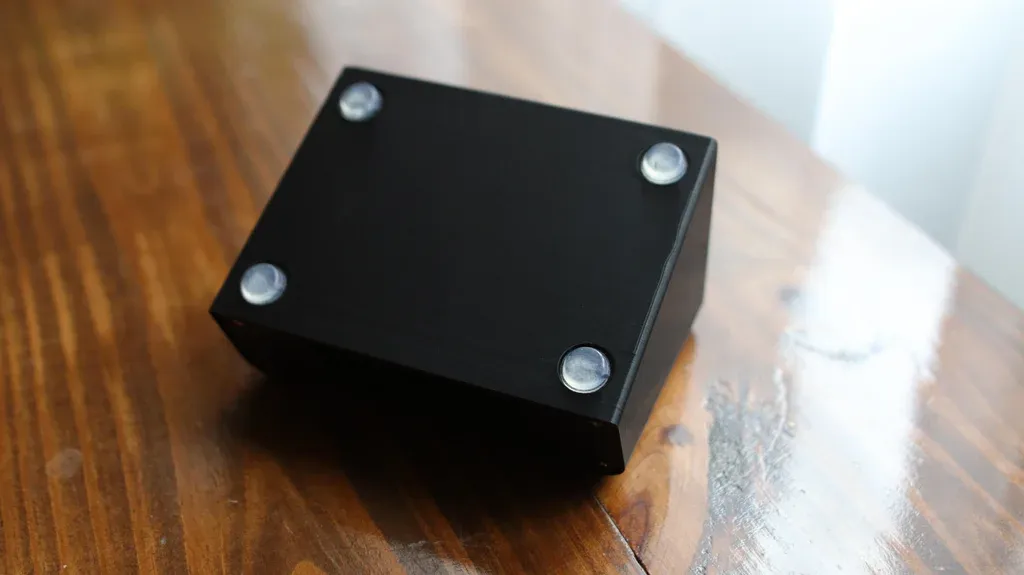

将脚垫安装到主外壳底部

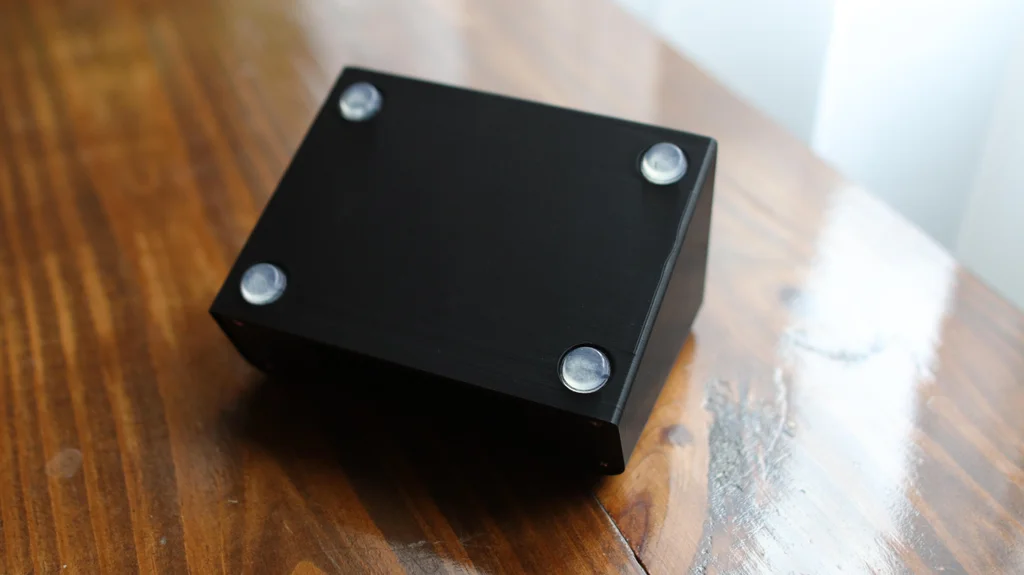

将脚垫放入底座的凹槽中。

我从工具包里取出的垫片直径约为 1/2 英寸。


9

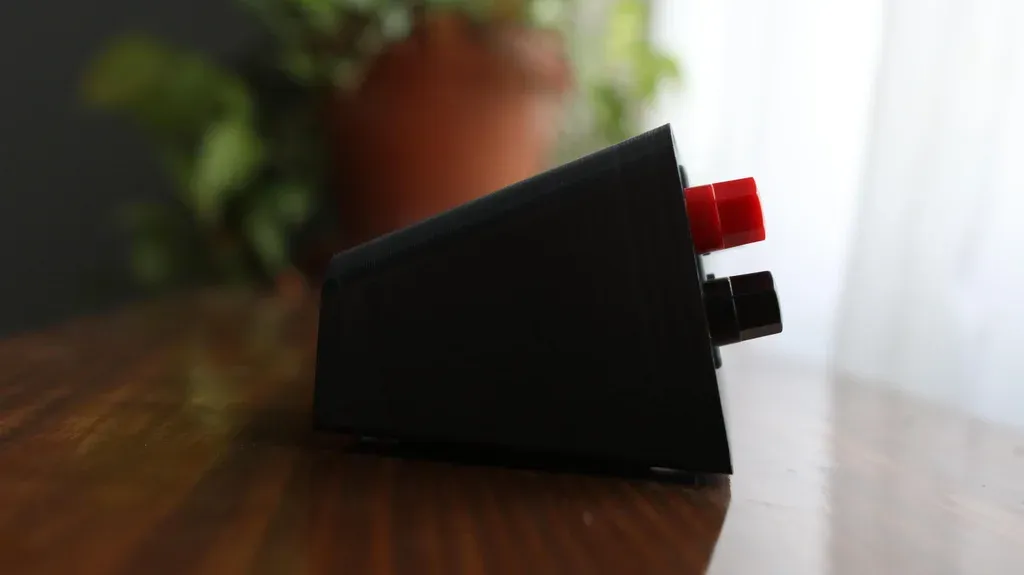

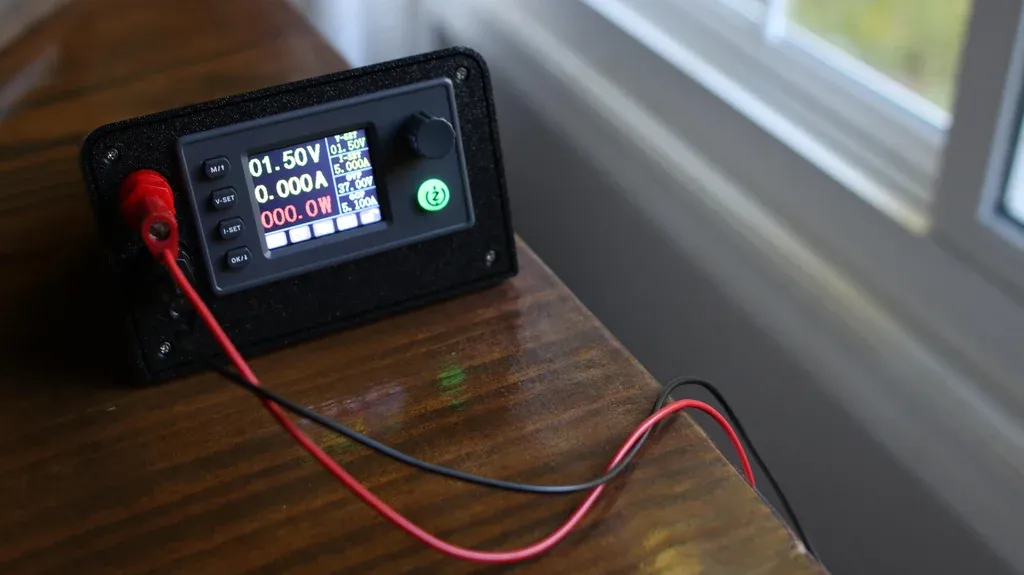

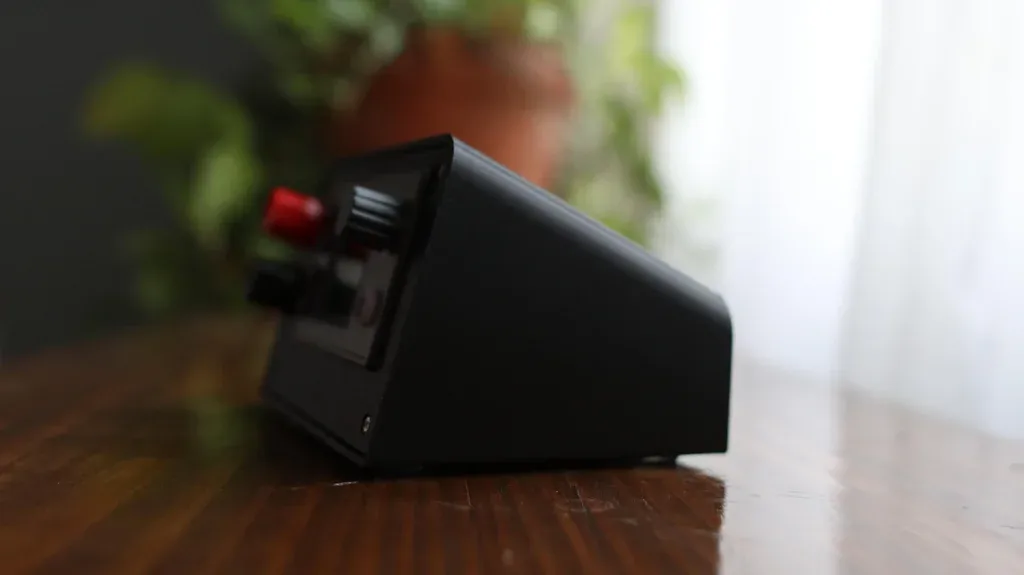

完成！

向左
向右
12345

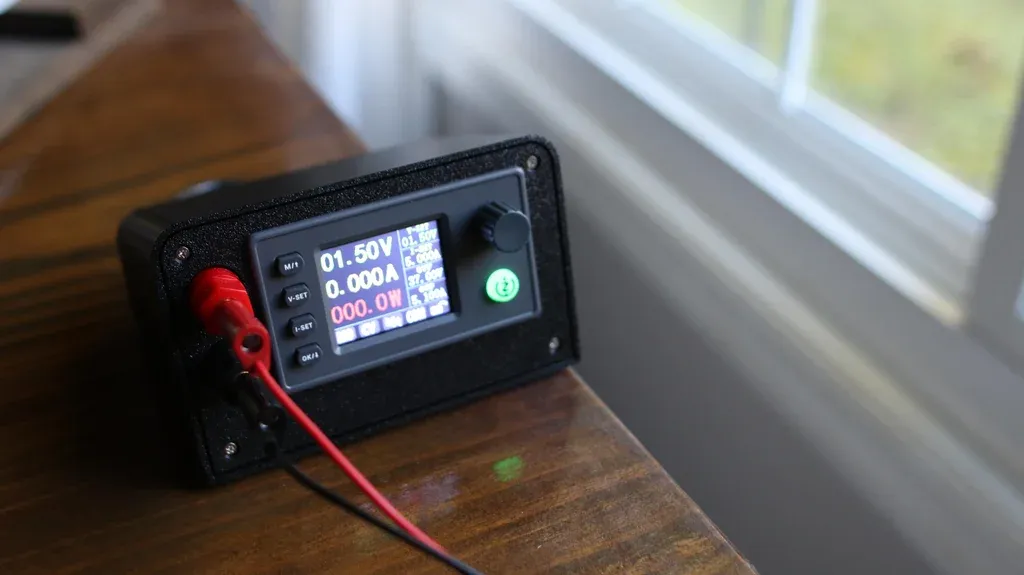

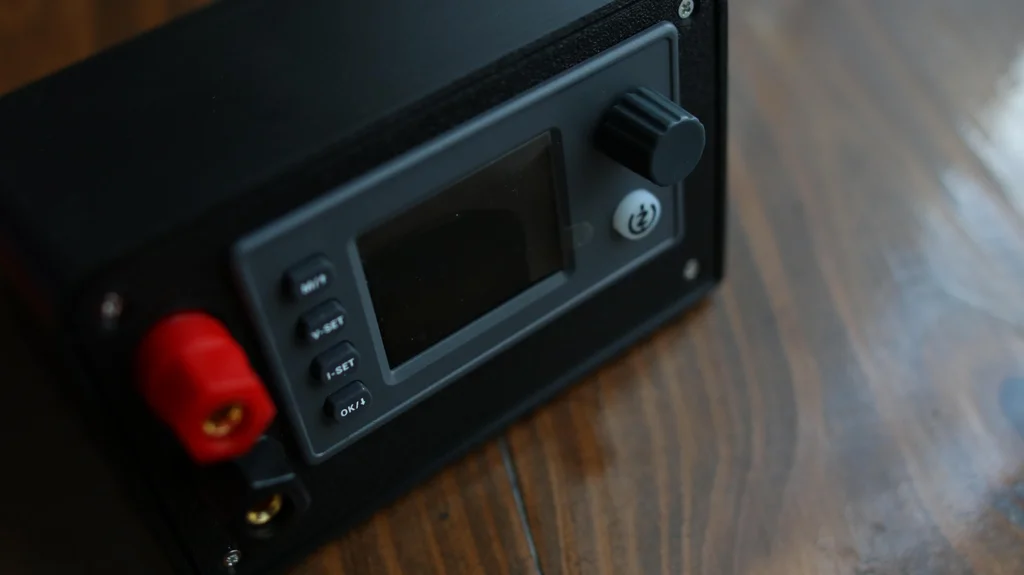

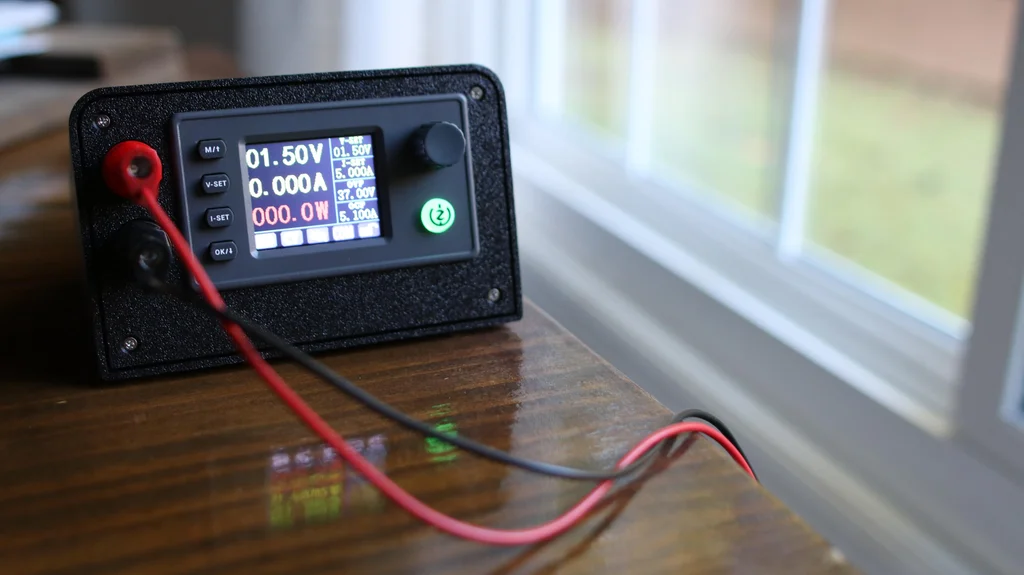

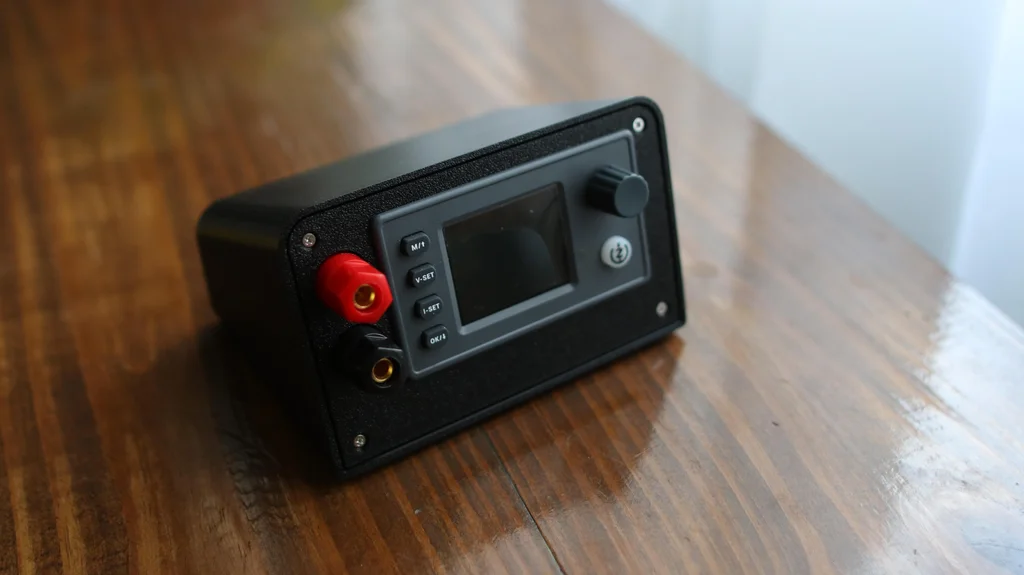

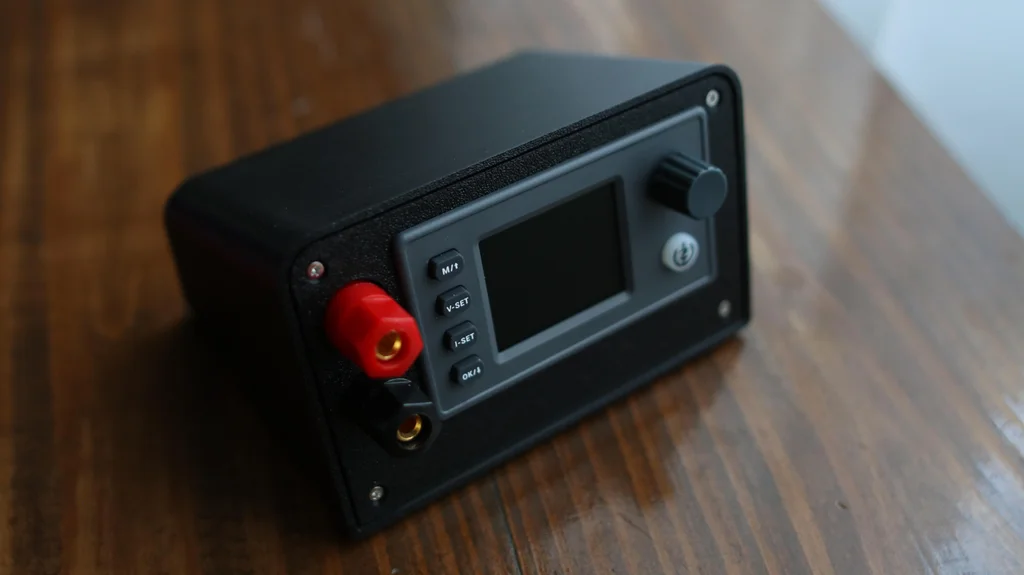

你成功了，恭喜！

成品视频地址：https://youtu.be/DwhBUA5Yb5E https://youtu.be/dtTxD9GAp7M

10

赠品——便携箱

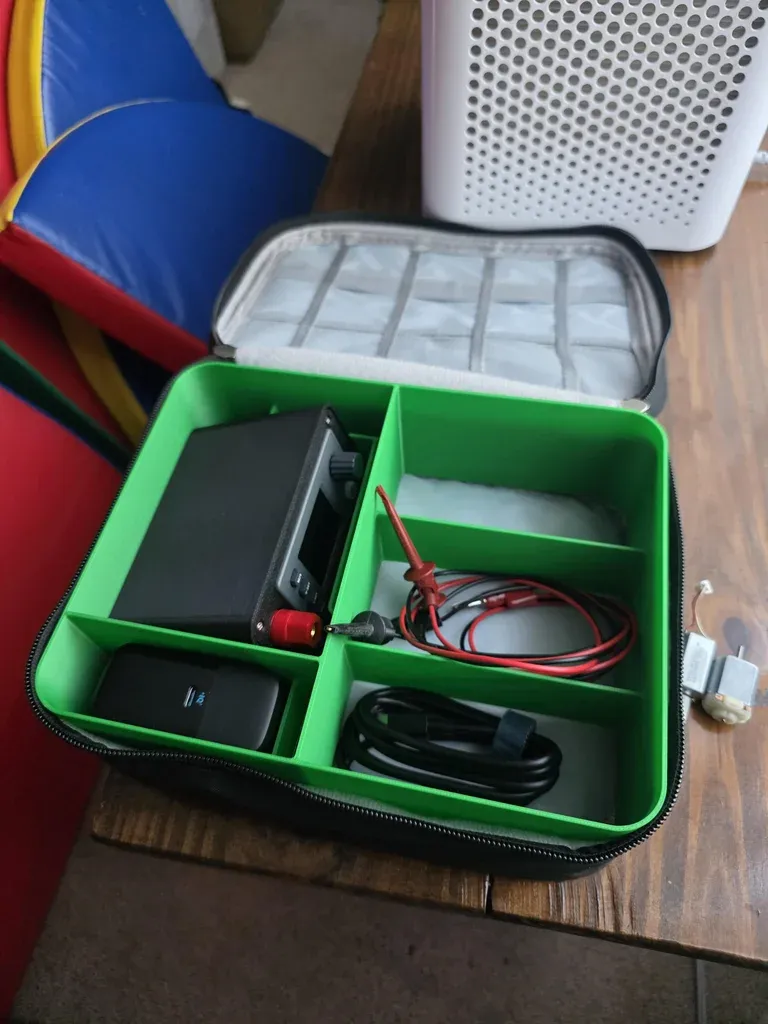

我制作了一个半定制的收纳箱来装所有东西。我不喜欢收纳箱自带的隔板，所以我设计了一个隔板插件（见3D打印图）。

收纳盒：https://amzn.to/46a1NLe


STEP
Case+Divider.STEP
207.04KB
