天气和时间显示

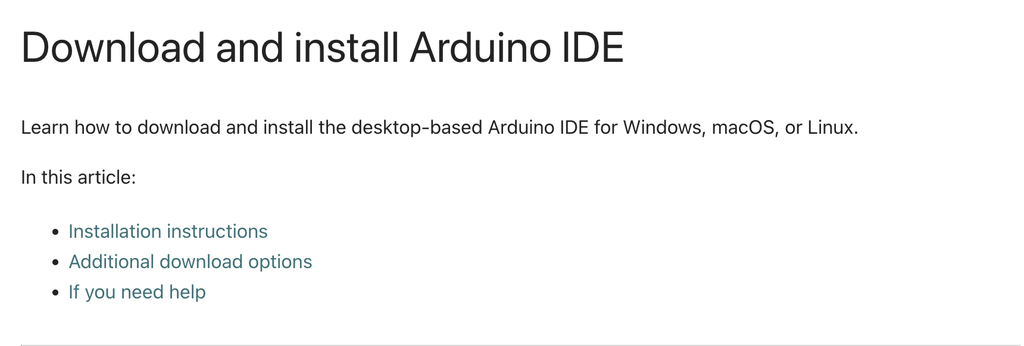

正在下载 Arduino IDE 应用程序。

https://support.arduino.cc/hc/en-us/articles/360019833020-Download-and-install-Arduino-IDE

我们需要使用openweathermap.org的 API 来获取日期和天气信息。

首先，点击登录按钮创建一个账户，您只需填写所需信息即可开始。

登录并拥有账户后，点击右上角的用户名——此时应该会出现一个下拉菜单。

选择我的 API 密钥，然后您可以在那里为本教程生成 API 密钥。

我们将在后续步骤中使用 API 密钥。

访问此网站：https://nodemcu-build.com/

我们将在这里构建固件。

保留默认设置，填写您的电子邮件，然后点击页面底部的“开始构建”。

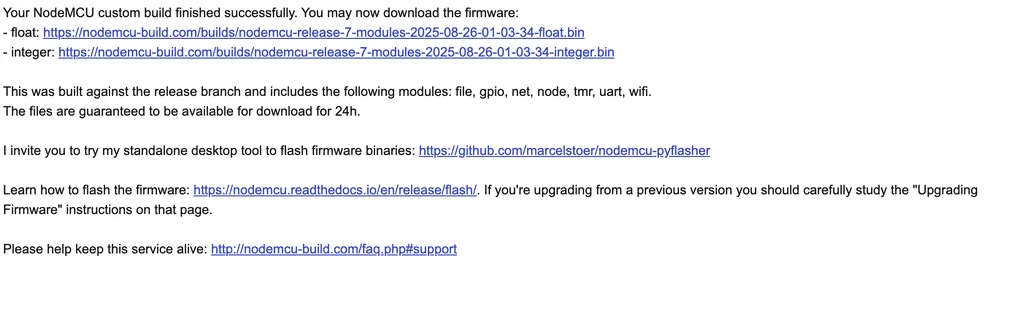

过一段时间后，您会收到一封电子邮件，请下载浮点固件。

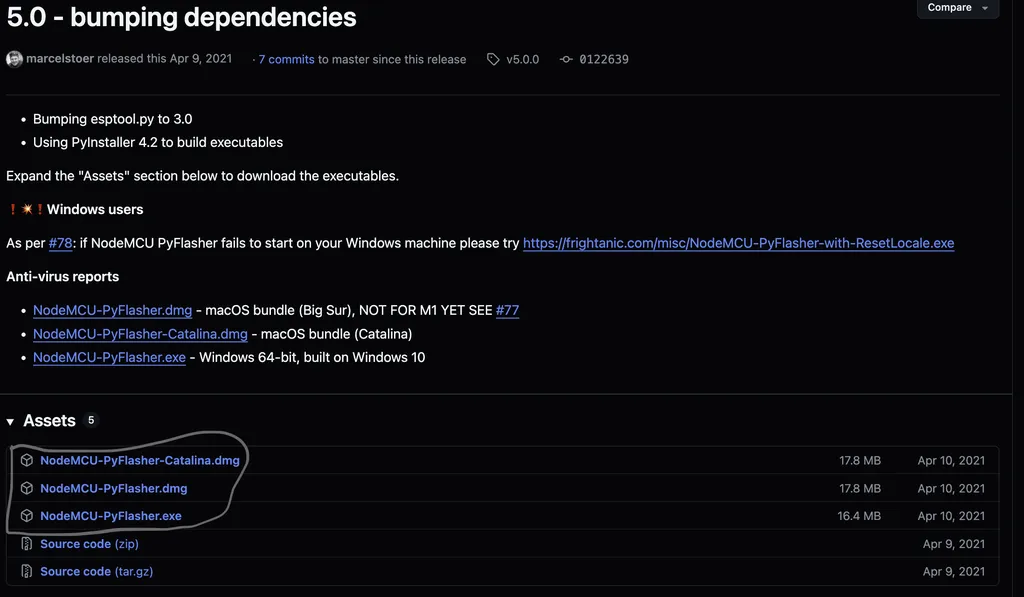

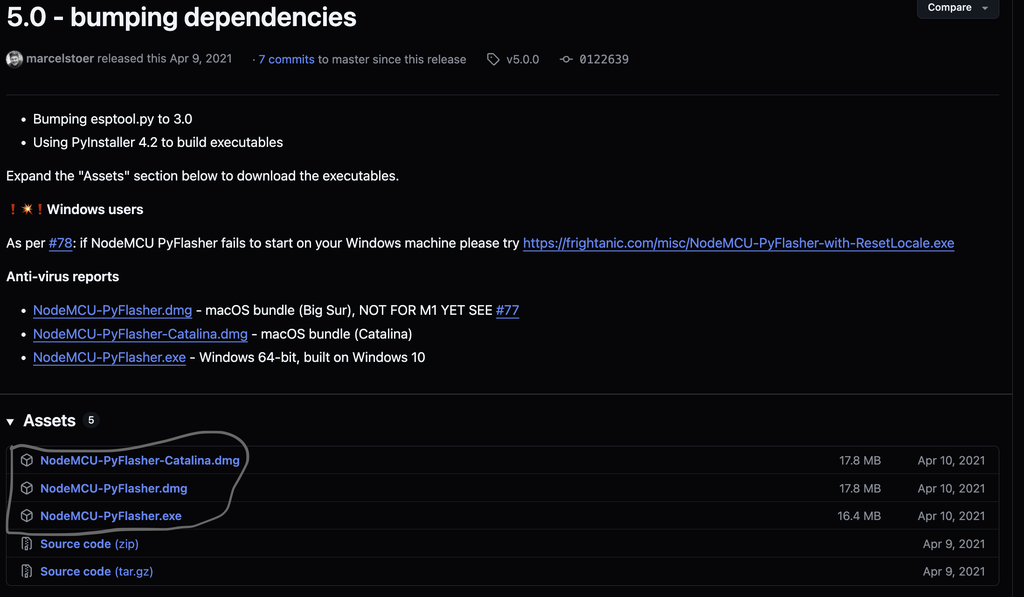

访问此网站：https://github.com/marcelstoer/nodemcu-pyflasher/releases/tag/v5.0.0并下载适合您笔记本电脑的刷写工具。

刷写ESP芯片的作用：它会重​​写ESP芯片的固件，添加诸如Wi-Fi连接和Web服务器等新功能，这些功能我们将在气象站中使用。

要打开 pyflasher，双击应用程序图标以授予其管理员权限。

之后，按照屏幕录像中的步骤操作。

打开 Arduino IDE 并下载应用程序和库的所有更新。

然后，在屏幕左上角，点击 Arduino IDE 并进入设置。

在设置中，应该有一个名为“其他看板管理器 URL”的部分。

将此链接粘贴到此处以下载开发板文件：https://arduino.esp8266.com/stable/package_esp8266com_index.json

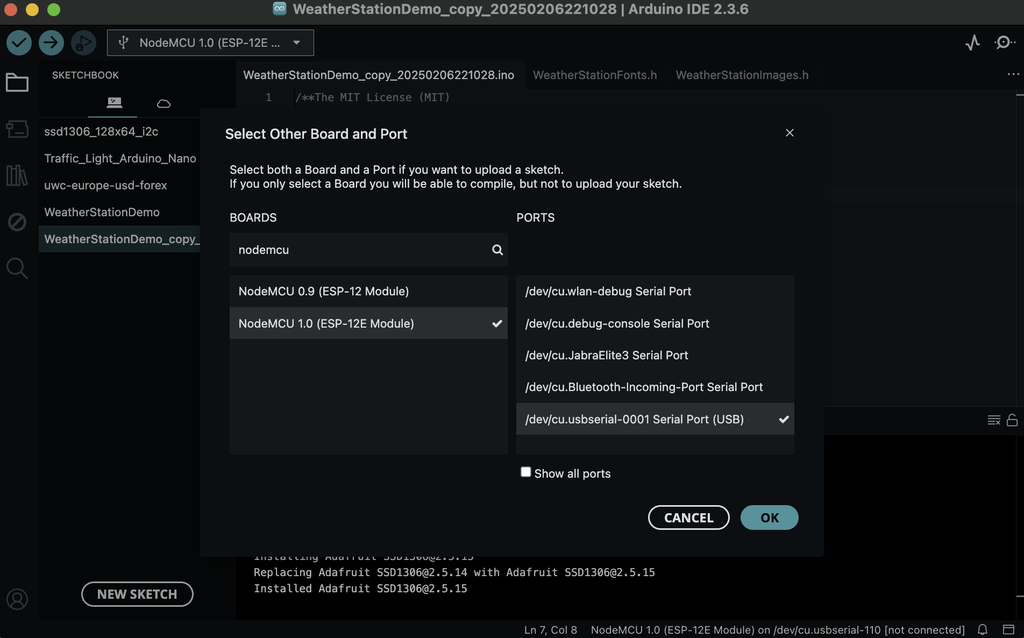

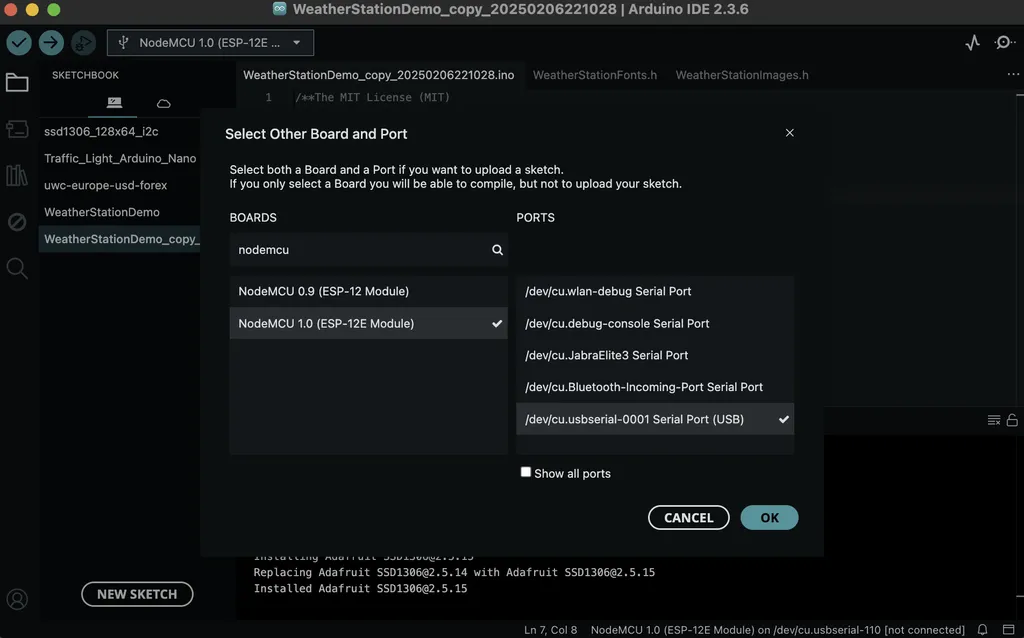

进入开发板和端口选择界面，选择上图中所示的开发板以及连接 ESP8266 的端口。

该电路板将显示为灰色，表示尚未安装，请点击提示进行安装。

在 Arduino 应用程序的左侧，会显示几个图标，找到带有书本图标的那个图标，它被称为“库管理器”。

您需要下载以下这些库。

1. Adafruit SSD1306（由 Adafruit 提供，包含依赖项）
2. ThingPulse 的 ESP8266 气象站
3. Mike Causer 的 i2cdetect
4. ESP8266 和 ESP32 OLED 驱动程序

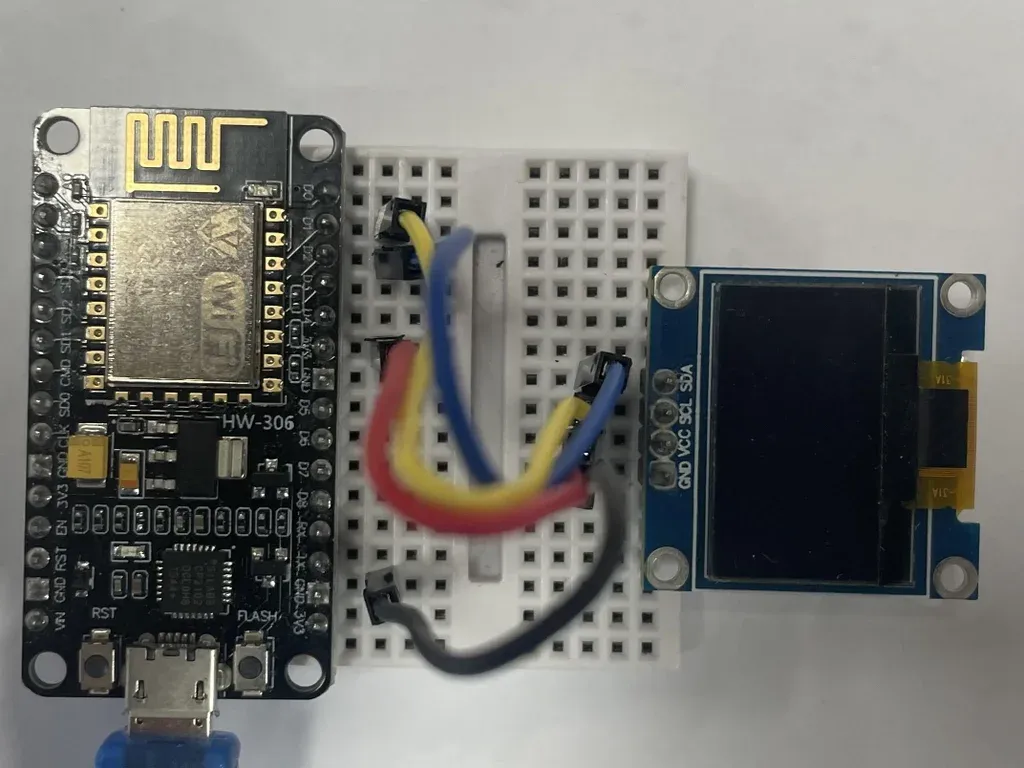

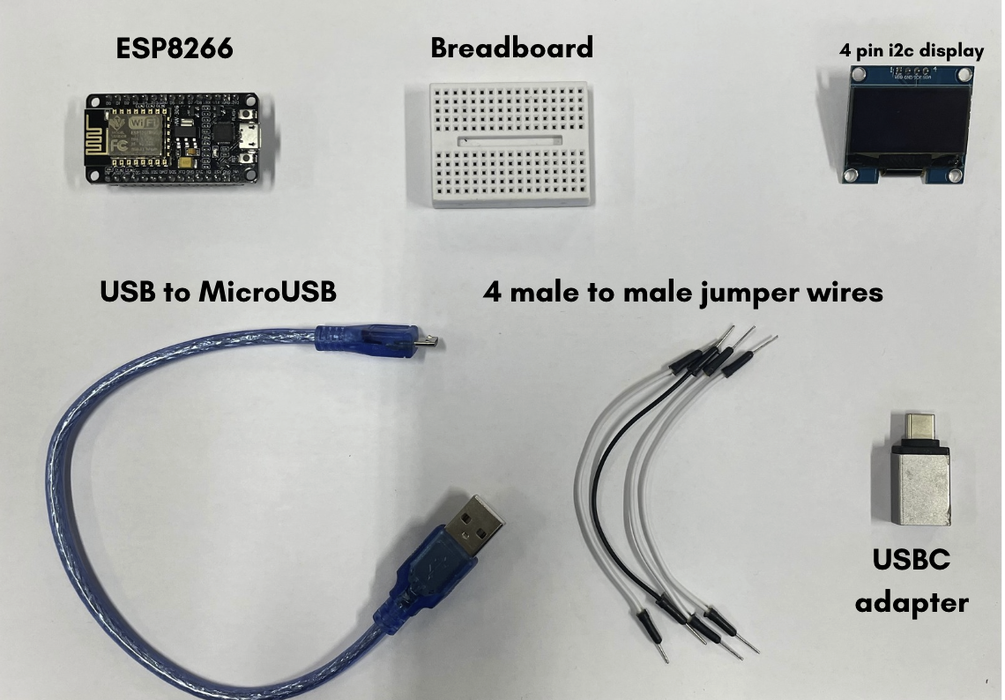

使用您的 64 针面包板、NodeMCU、4 针 OD 屏幕和公对公跳线

将 GND 连接到 GND（黑色）

将 VCC 连接到 3V3（红色）

将 SDA 连接到 D2（蓝色）

将 SCL 连接到 D1（黄色）

以上照片仅供参考，我拍摄这些单独连接的照片只是为了更清晰地展示连接情况。连接时，请将所有连接都连接起来。

在这一步中，我们将使用 Arduino 上预先制作的示例。

在 Arduino IDE 中创建一个新页面

在屏幕顶部，单击“文件”，然后单击“示例”。

滚动到自定义库的示例，选择 ESP8266 气象站，然后选择 WeatherStationDemo。

会生成一长串代码，但我们只会修改其中的某些部分。

查找 //WIFI

那边，把线条改一下：

const char* WIFI_SSID = " ";

const char* WIFI_PWD = " ";

请填写您笔记本电脑所连接的无线网络名称和密码。

之后，我们将使用步骤 2 中的 API 密钥。请查找这行代码。

根据你所使用的编程语言，修改这行代码。

字符串 OPEN_WEATHER_MAP_LANGUAGE = "de";

在这行代码的上方，应该有一些关于你的语言应该使用哪两个字母的注释，所以只需浏览一下并将“de”替换掉即可。

最后，我们将填写地点信息。

在 openweathermap.org 网站上，查找您想要显示的城市、州或国家。

搜索时，该地点就会显示出来。

在这些搜索结果中，会有一个部分显示“地理坐标”，旁边会显示您要显示的位置的纬度和经度。

float OPEN_WEATHER_MAP_LOCATION_LAT = XXX;

float OPEN_WEATHER_MAP_LOCATION_LON = XXX;

将你的坐标替换代码中的 XXX——第一个是纬度，第二个是经度。

至此，你的代码就完成了。接下来只需要将其上传到你的ESP8266上即可。

将连接在面包板上并已连接到 OLED 显示屏的 ESP8266 开发板，使用 micro-USB 转 USB-C 数据线连接到笔记本电脑。然后，点击 Arduino IDE 左上角的勾号按钮来验证代码。如果一切正常，应该不会出现任何错误。如果出现任何错误，请查看下一步的故障排除部分。最后，点击箭头按钮将代码上传到 ESP8266。

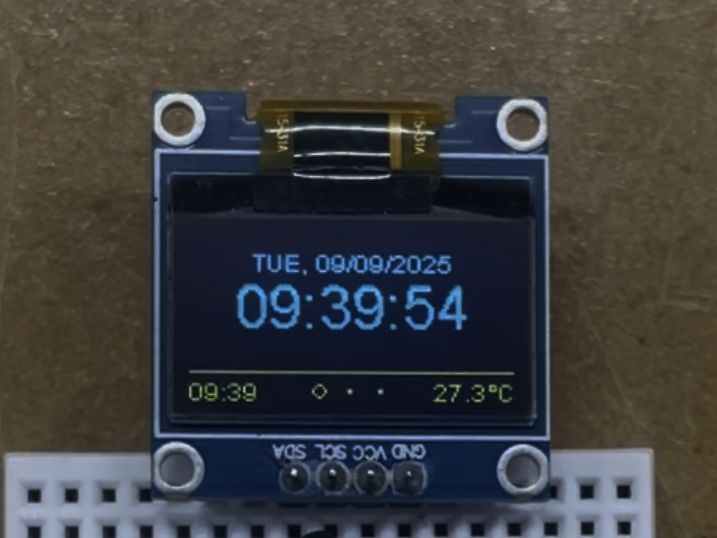

屏幕上应该会显示“正在连接 Wi-Fi”以及 Wi-Fi 图标。根据您的连接情况，稍后屏幕上应该会显示时间、日期和天气信息。观看上面的视频，了解最终效果。

缺少库文件错误

再次检查库列表，并检查您自己的库是否匹配。

屏幕显示随机像素

您需要确保使用的显示屏是带有 GND、VCC、SCL 和 SDA 引脚的 4 针 I2C OLED 显示屏。如果您的显示屏不是这种类型，则很可能出现此问题。

造成此问题的另一个原因是使用了错误的地址。

你的代码中应该有一行写着：const int I2C_DISPLAY_ADDRESS = 0x3c;

现在，它有两种不同的选择，0x3c 或 0x3d。

但我应该使用哪一个呢？

通常情况下，默认值 0x3c 应该是正确的，但在某些情况下，它可能是 0x3d。

为了验证这一点，我们需要使用另一个例子。

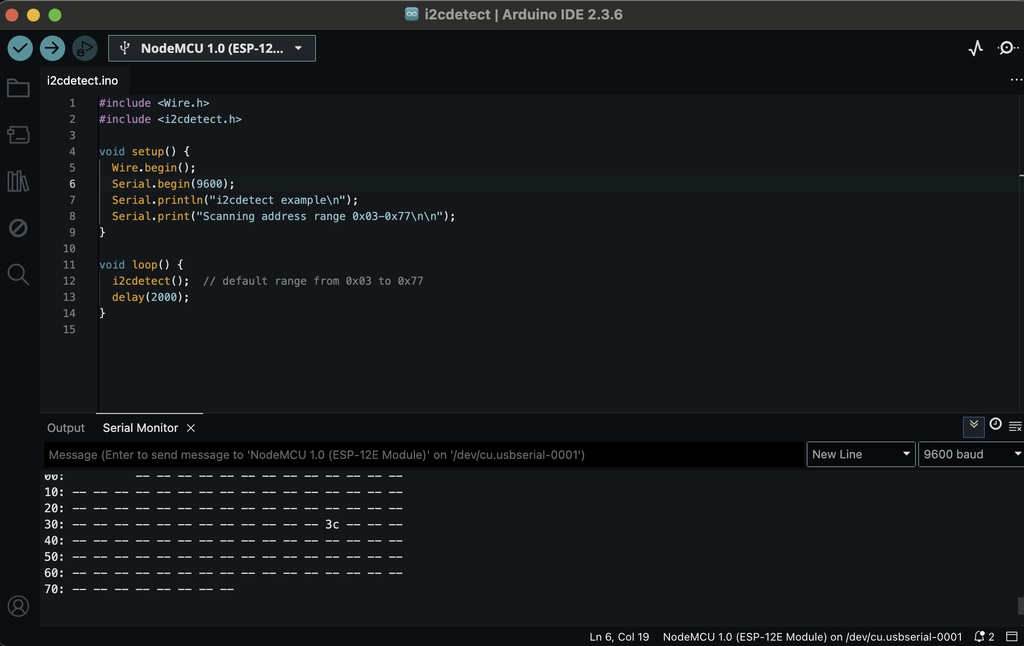

在 Arduino IDE 中，依次点击“文件”和“示例”。在示例中，滚动到“自定义库示例”，然后在下拉菜单中选择“i2cdetect”。这将检查 ESP8266 连接的屏幕的地址。编译代码并将其上传到 ESP8266。等待编译进度达到 100%。然后，在屏幕顶部选择“串口监视器”，并确保波特率为 9600。您可以在串口监视器区域最右侧的下拉菜单中更改波特率。屏幕上会显示一些随机的文字，如图所示。如果显示 0x3c，则无需进行任何更改；如果显示 0x3d，则需要修改一行代码。

在 //显示设置 下，应更改以下代码行：

const int I2C_DISPLAY_ADDRESS = 0x3c;

进入

const int I2C_DISPLAY_ADDRESS = 0x3d;

这样应该可以解决屏幕上出现随机像素的问题。

日期或时间显示不正确？

我也遇到过这种情况，但校准并显示正确信息只需要 2 分钟。
