用ESP8266实现自动浇花系统

·居
原创
发布时间: 2025-12-13 17:42:48 | 阅读数 0收藏数 0评论数 0
Arduino
ESP8266
土壤湿度传感器
水泵

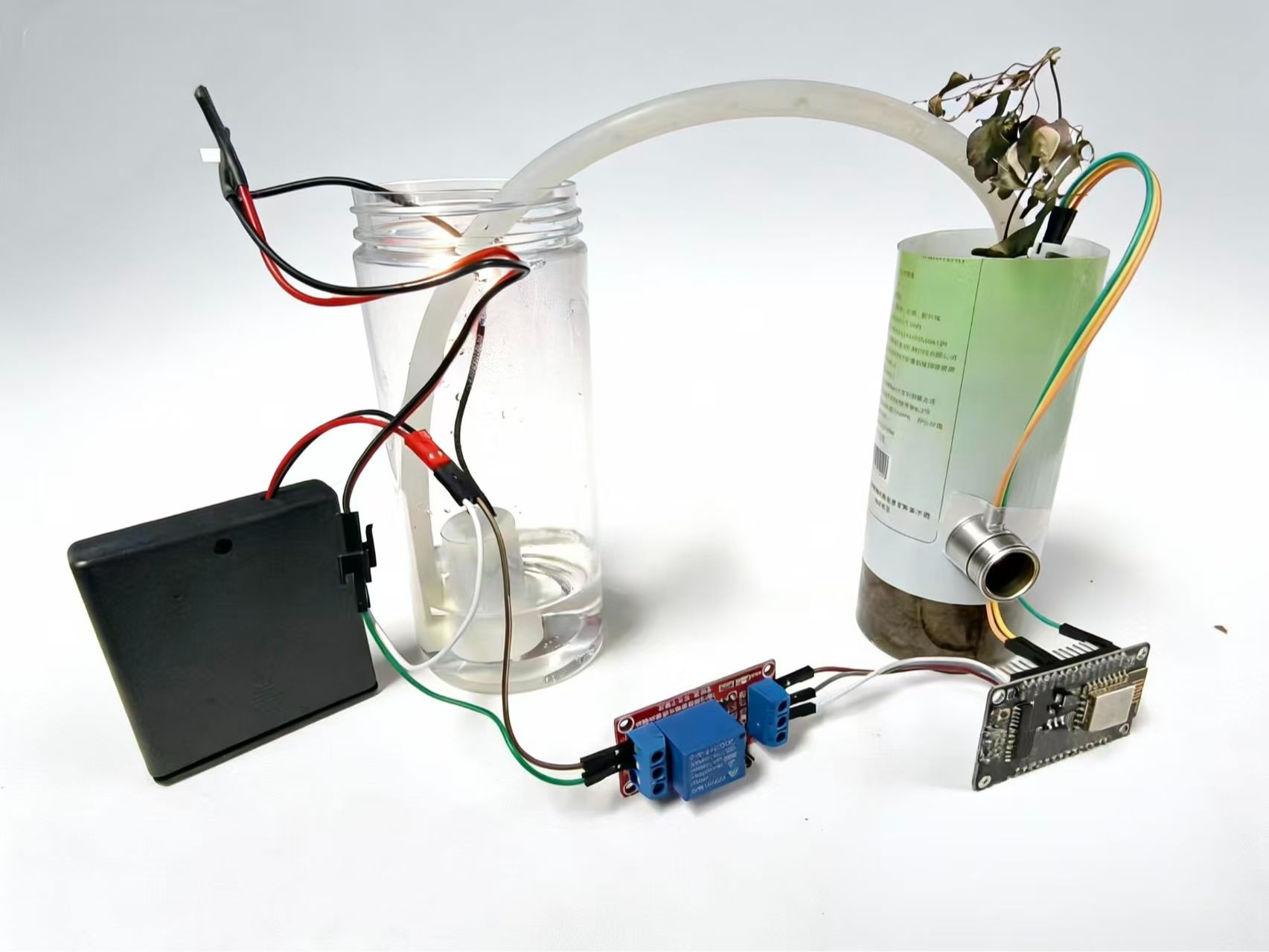

封面

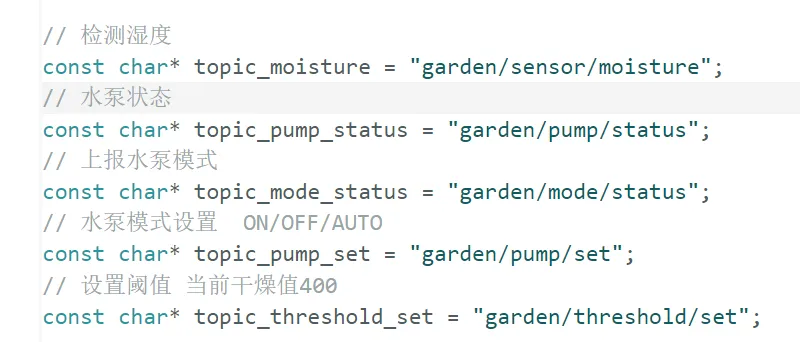

专为新手设计的智能灌溉入门教程！无需编程基础，只需简单配置几个MQTT主题（如topic_pump_set手动控制水泵、topic_threshold_set设置湿度阈值、topic_moisture查看实时湿度），就能亲手打造一个会“自己判断是否浇水”的小系统。边做边学，轻松锻炼动手能力，开启你的智能家居第一步！

准备工作:

材料:

材料名称
数量
备注
土壤湿度传感器
1
ESP8266
1
水泵
1
软管
1
杜邦线
若干
电池盒
1
1

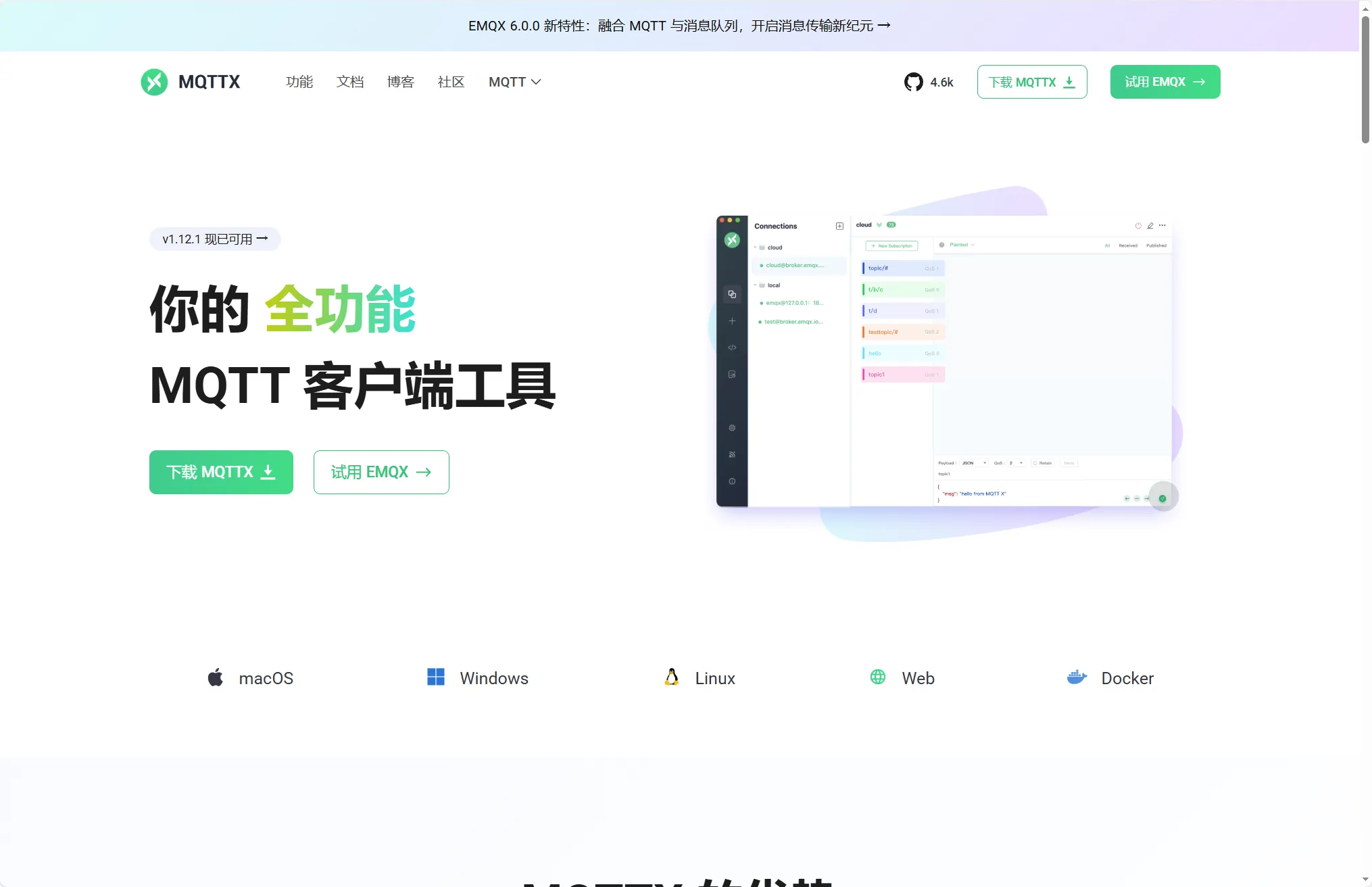

安装MQTTX


搜索MQTTX官网，进入官网下载MQTTX。

2

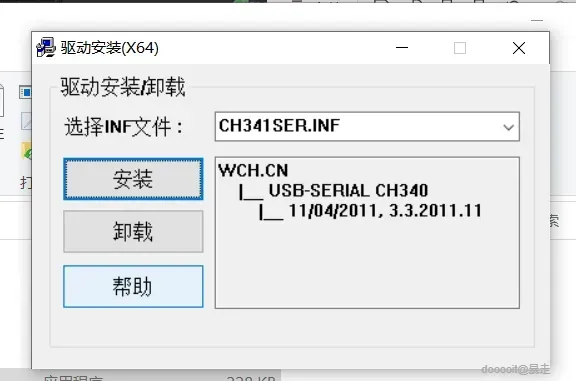

安装串口驱动


首先需要安装CK341SER驱动程序，以支持后续的硬件连接与调试。

3

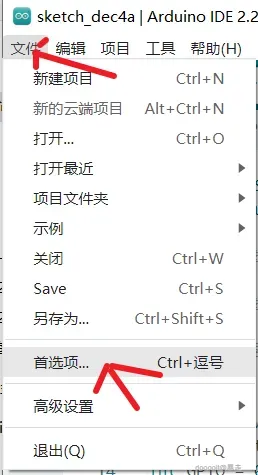

设置ESP8266下载地址

向左
向右
12

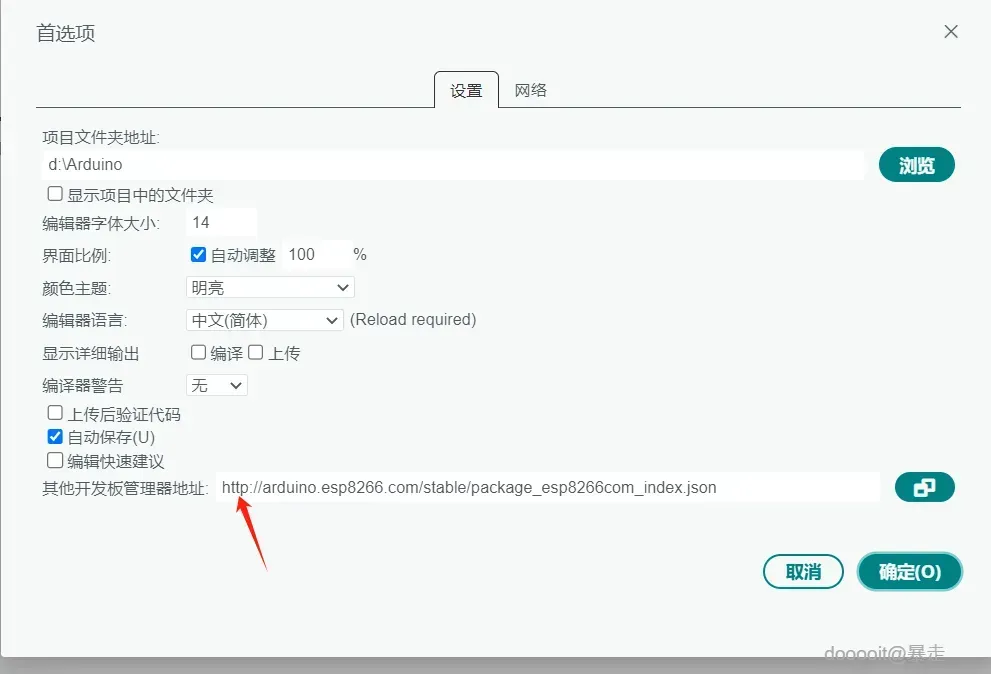

在Arduino IDE的开发板管理器中，添加ESP8266的下载源地址：http://arduino.esp8266.com/stable/package_esp8266com_index.json。

4

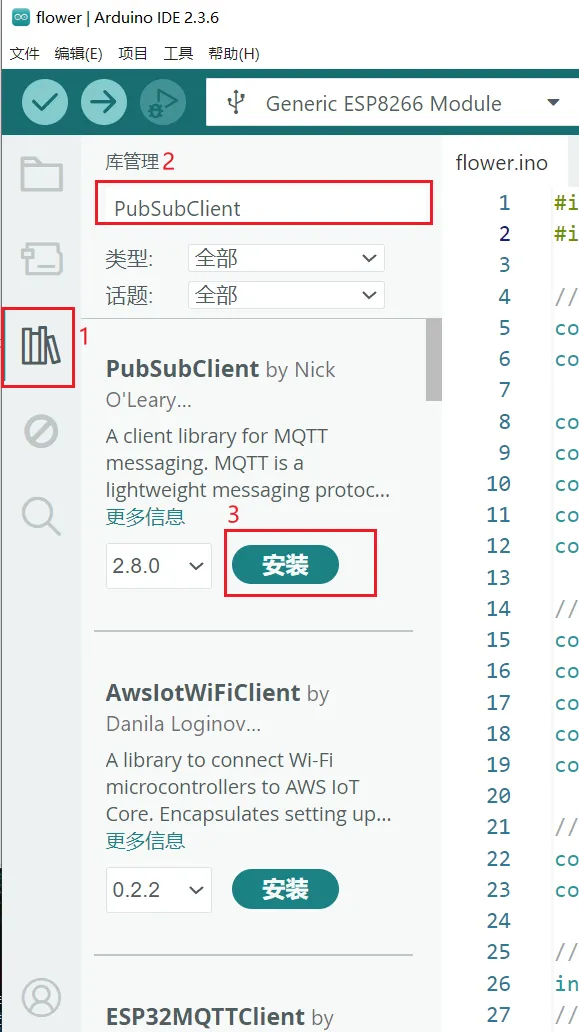

下载必要依赖

向左
向右
12

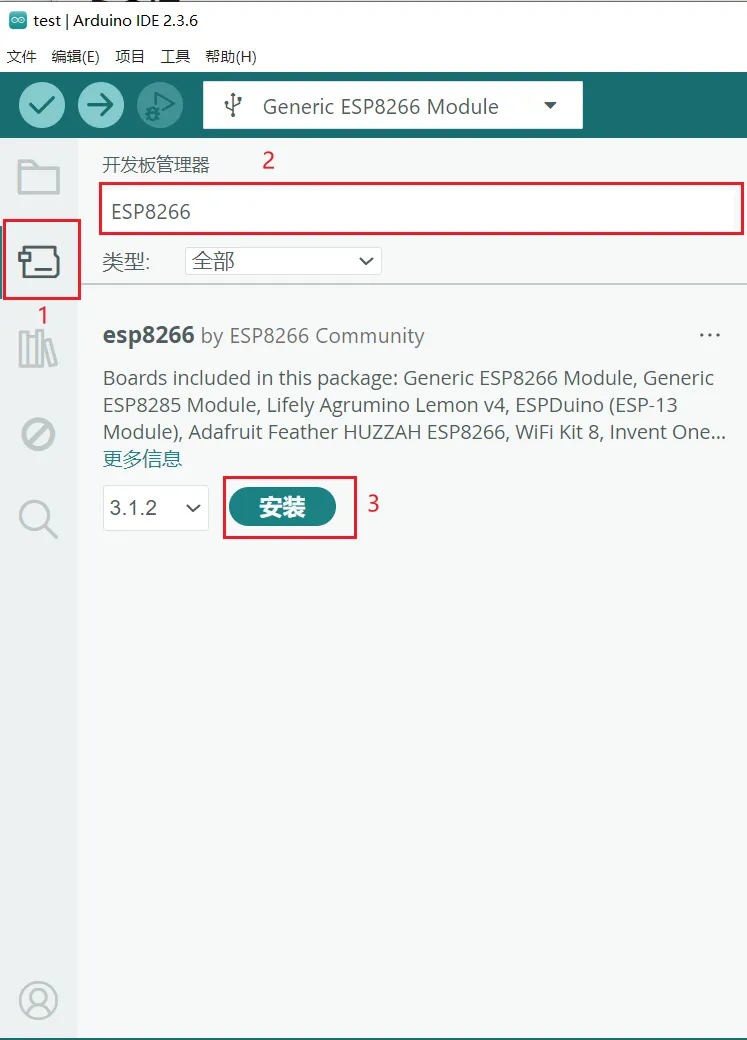

在Arduino IDE中的“开发板管理器”来查找并下载ESP8266核心库，下载完成之后切换到库管理，搜索"PubSubClient"，选中"安装"即可。

5

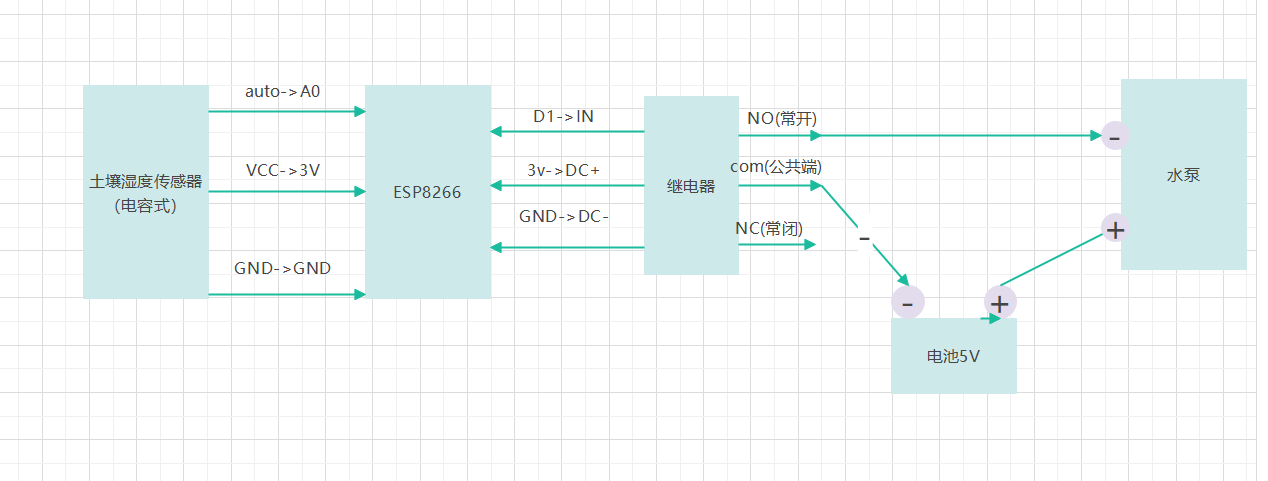

接线图

  1. 土壤湿度传感器（电容式）连接：
  2. 传感器的 auto 引脚连接到 ESP8266 的 A0 模拟输入口，用于读取土壤湿度值。
  3. 传感器的 VCC 引脚连接到 ESP8266 的 3V3 电源引脚，提供工作电压。
  4. 传感器的 GND 引脚连接到 ESP8266 的 GND 地线。
  5. 继电器模块连接：
  6. 继电器的 IN 输入端连接到 ESP8266 的 D1 数字输出引脚，用于接收控制信号。
  7. 继电器的 DC+ 接 ESP8266 的 3V3 供电，DC- 接 GND，为继电器提供工作电源。
  8. 水泵与电源连接：
  9. 水泵的正极（+）连接到 5V电池 的正极。
  10. 水泵的负极（-）连接到继电器的 NO（常开）触点。
  11. 继电器的 COM（公共端） 连接到电池的负极（-）。
  12. 当 ESP8266 输出高电平，继电器吸合，COM 与 NO 接通，水泵得电开始工作；反之则关闭。
6

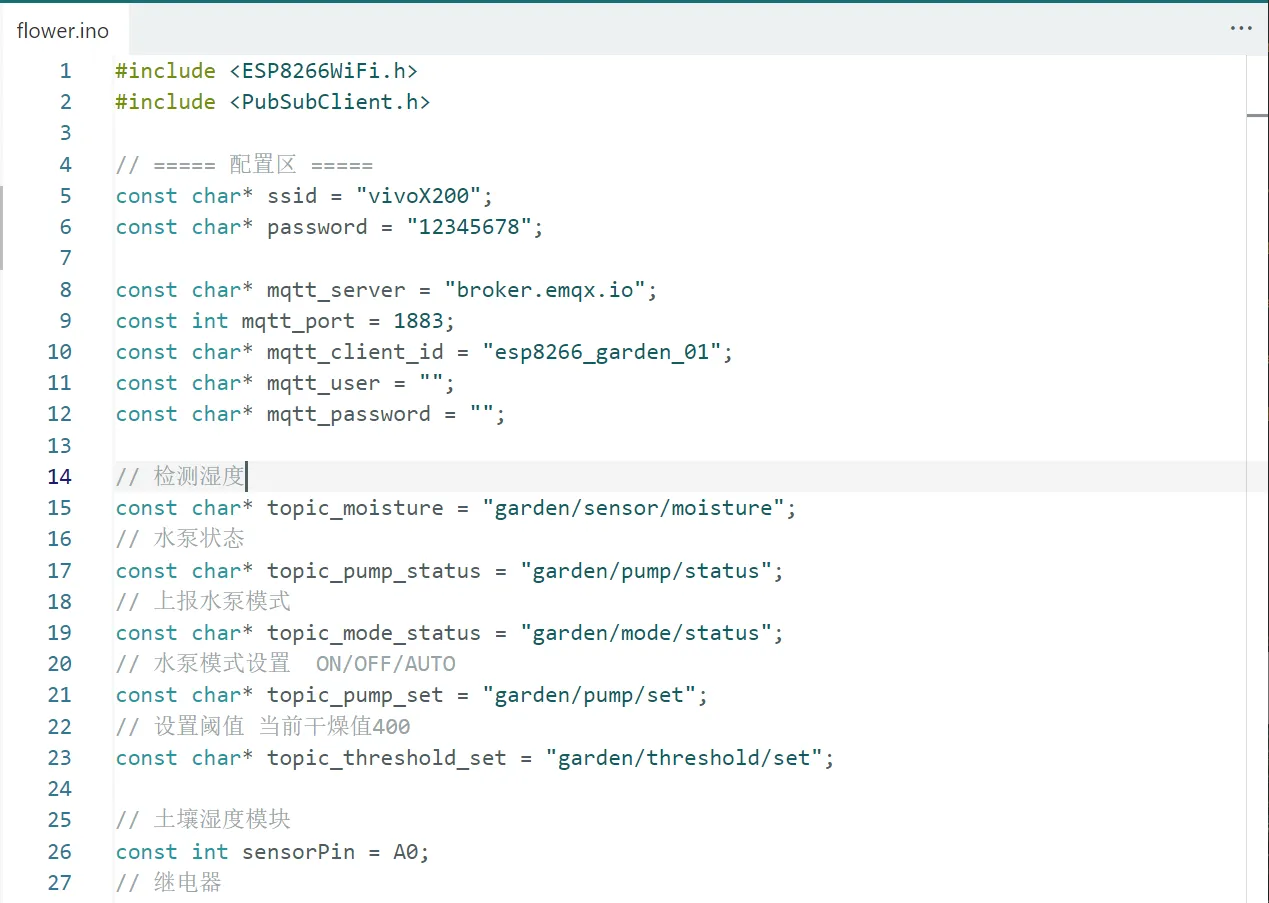

代码

#include <ESP8266WiFi.h>
#include <PubSubClient.h>

// ===== 配置区 =====
const char* ssid = "vivoX200";
const char* password = "12345678";

const char* mqtt_server = "broker.emqx.io";
const int mqtt_port = 1883;
const char* mqtt_client_id = "esp8266_garden_01";
const char* mqtt_user = "";
const char* mqtt_password = "";

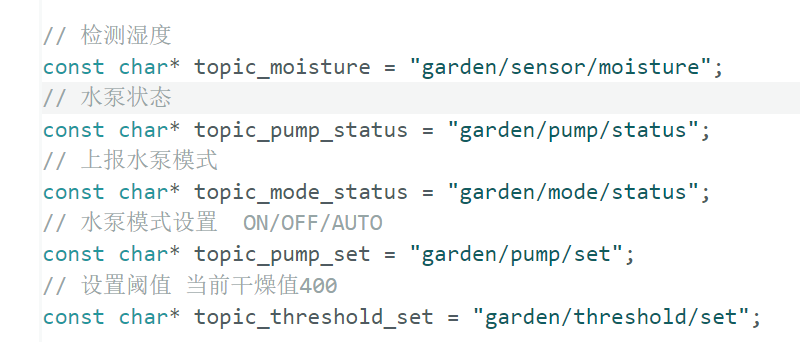

// 检测湿度
const char* topic_moisture = "garden/sensor/moisture";
// 水泵状态
const char* topic_pump_status = "garden/pump/status";
// 上报水泵模式
const char* topic_mode_status = "garden/mode/status";
// 水泵模式设置 ON/OFF/AUTO
const char* topic_pump_set = "garden/pump/set";
// 设置阈值 当前干燥值400
const char* topic_threshold_set = "garden/threshold/set";

// 土壤湿度模块
const int sensorPin = A0;
// 继电器
const int relayPin = 5; // D1

// 工作参数
int dryThreshold = 400; // 干燥阈值（需根据传感器校准）
// 防止浇水过多
int stopWater =200;
const int hysteresis = 30; // 迟滞值，防止抖动（例如：开泵<400，关泵>430）
bool pumpState = false; // 水泵当前状态（false=关）
bool autoMode = true; // 默认自动模式
const unsigned long minWaterDuration = 5000; // 最少浇水5秒
const unsigned long cooldownTime = 60000; // 浇水后冷却1分钟
const unsigned long readInterval = 10000; // 每10秒读一次
unsigned long lastReadTime = 0;

WiFiClient espClient;
PubSubClient client(espClient);

// 工具函数：发布水泵状态和模式
void publishStatus() {
client.publish(topic_pump_status, pumpState ? "ON" : "OFF", true);
client.publish(topic_mode_status, autoMode ? "AUTO" : "MANUAL", true);
}

// 控制水泵（注意：继电器类型！）
void setPump(bool on) {
// 假设继电器是“低电平触发”：LOW = 开泵
digitalWrite(relayPin, on ? LOW : HIGH);
pumpState = on;
publishStatus();
Serial.println("Pump: " + String(on ? "ON" : "OFF"));
}

// MQTT 回调
void mqttCallback(char* topic, byte* payload, unsigned int length) {
payload[length] = '\0';
String msg = String((char*)payload);
msg.trim();
String topicStr = String(topic);

Serial.print("MQTT Received ["); Serial.print(topicStr); Serial.print("]: "); Serial.println(msg);

if (topicStr == topic_pump_set) {
if (msg == "ON") {
autoMode = false;
setPump(true);
} else if (msg == "OFF") {
autoMode = false;
setPump(false);
} else if (msg == "AUTO") {
autoMode = true;
Serial.println("Switched to AUTO mode");
publishStatus(); // 立即上报模式变更
}
}
else if (topicStr == topic_threshold_set) {
int newThresh = msg.toInt();
if (newThresh >= 0 && newThresh <= 1023) {
dryThreshold = newThresh;
Serial.println("New dry threshold: " + String(dryThreshold));
// 可选：上报确认
client.publish("garden/threshold/current", String(dryThreshold).c_str(), true);
}
}
}

void reconnectMQTT() {
while (!client.connected()) {
Serial.print("Connecting to MQTT...");
if (client.connect(mqtt_client_id, mqtt_user, mqtt_password)) {
Serial.println("Connected");
client.subscribe(topic_pump_set);
client.subscribe(topic_threshold_set);
// 上报初始状态
publishStatus();
} else {
Serial.print("Failed, rc=");
Serial.print(client.state());
delay(2000);
}
}
}

void setup() {
// 设置串口
Serial.begin(115200);
// 设置D1针脚为输出模式
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, HIGH); // 初始关闭
setPump(false);

WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("\nWiFi connected. IP: " + WiFi.localIP().toString());

client.setServer(mqtt_server, mqtt_port);
client.setCallback(mqttCallback);
}

void loop() {
if (!client.connected()) {
reconnectMQTT();
}
client.loop();

unsigned long now = millis();

// 每隔 readInterval 读取一次传感器并上报
if (now - lastReadTime >= readInterval) {
lastReadTime = now;

int moisture = analogRead(sensorPin);
Serial.print("Moisture: "); Serial.println(moisture);
client.publish(topic_moisture, String(moisture).c_str());

// 最低湿度
if(moisture==stopWater){
autoMode = false;
setPump(false);
}

// === 自动控制逻辑 ===
if (autoMode) {
bool shouldRun = false;

// 【关键】判断传感器特性：
// 多数土壤湿度模块：数值越小 → 越湿；数值越大 → 越干
// 所以：moisture > dryThreshold 表示“太干”
if (moisture > dryThreshold) {
shouldRun = true;
}
// 关泵条件：必须比阈值高一个迟滞值（避免在阈值附近反复开关）
else if (moisture < (dryThreshold - hysteresis)) {
shouldRun = false;
}

// 如果需要开泵，且不在冷却期
if (shouldRun && !pumpState) {
Serial.println("Auto: Soil dry, starting pump.");
// 开启水泵
setPump(true);
}else{
Serial.println("Auto: Soil moisture, stop pump.");
// 关闭水泵
setPump(false);
}
}
}

delay(100); // 避免 watchdog 触发
}
7

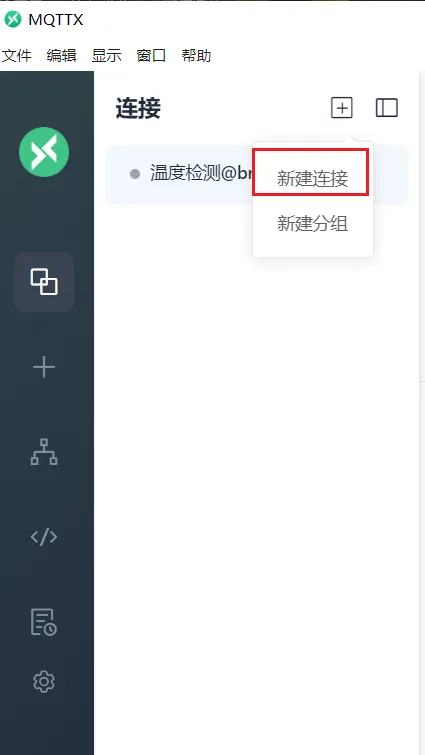

MQTTX连接

向左
向右
12

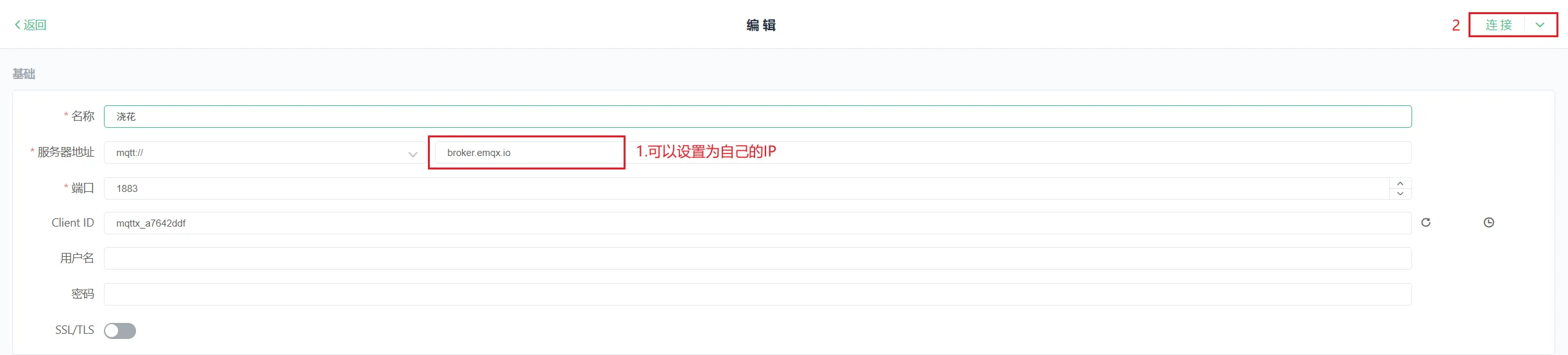

打开安装好的MQTTX软件，选择创建新的连接。设置名称、服务器地址以及端口信息，完成后点击右上角的连接。

8

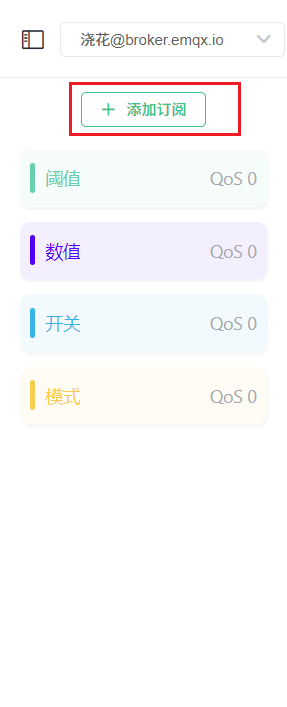

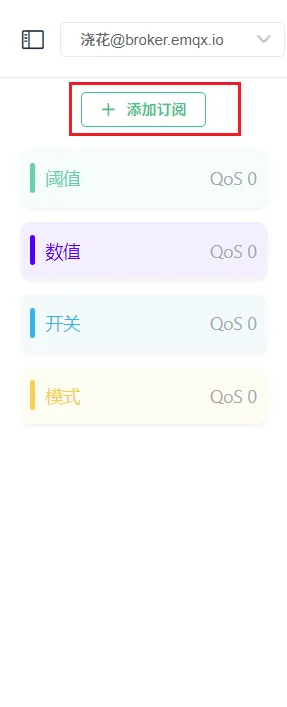

添加订阅内容

向左
向右
123

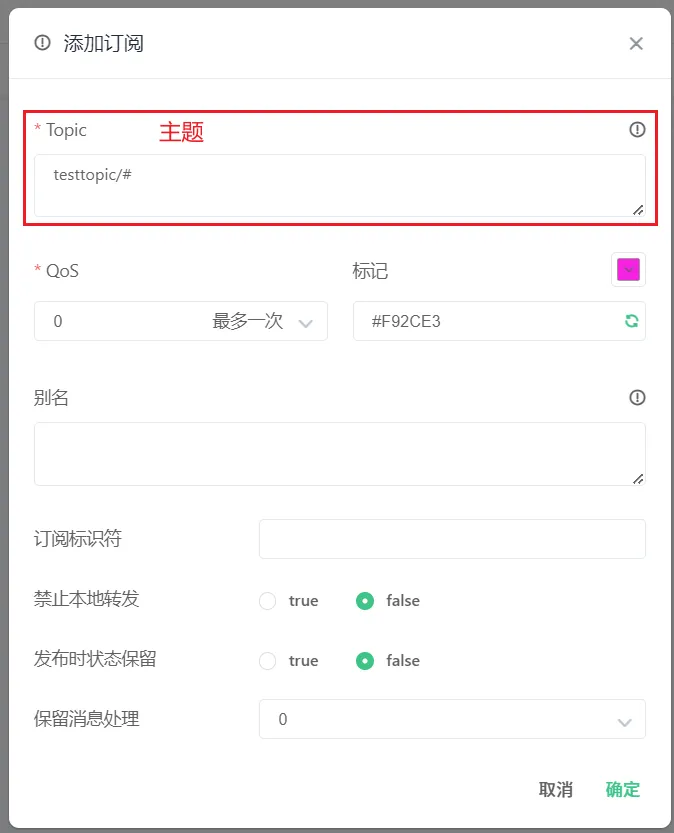

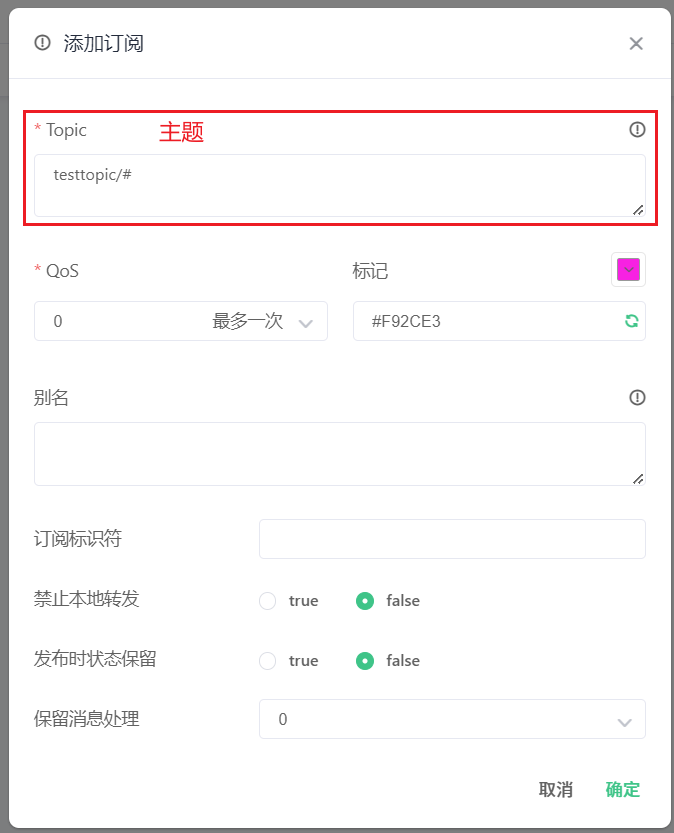

点击“添加订阅”按钮后，系统将弹出输入框，此时请填入您事先定义好的主题名称。为了便于后续识别和管理，建议在输入主题的同时为其设置一个简洁明了的别名。例如，若主题为“weather_data_feed”，可将其别名设为“天气数据推送”。

9

演示

配置好之后，系统就可以直接用了。默认是 自动模式（AUTO），也就是说，它会根据你提前设好的湿度阈值，自动判断要不要浇水——比如土壤太干了，就自动打开水泵；湿度够了，就自动停掉，完全不用你操心。

当然，你也可以手动控制：

  1. 只要往 topic_pump_set 这个主题发个指令（比如“开”或“关”），就能立刻手动启动或关闭水泵；
  2. 如果想调整自动浇水的“干湿标准”，就往 topic_threshold_set 发送一个新的数值，比如设成600，意思是土壤湿度高于600才浇水；
  3. 想随时看看地里现在有多湿？订阅 topic_moisture 就行，它会实时把当前的湿度数据推给你。
