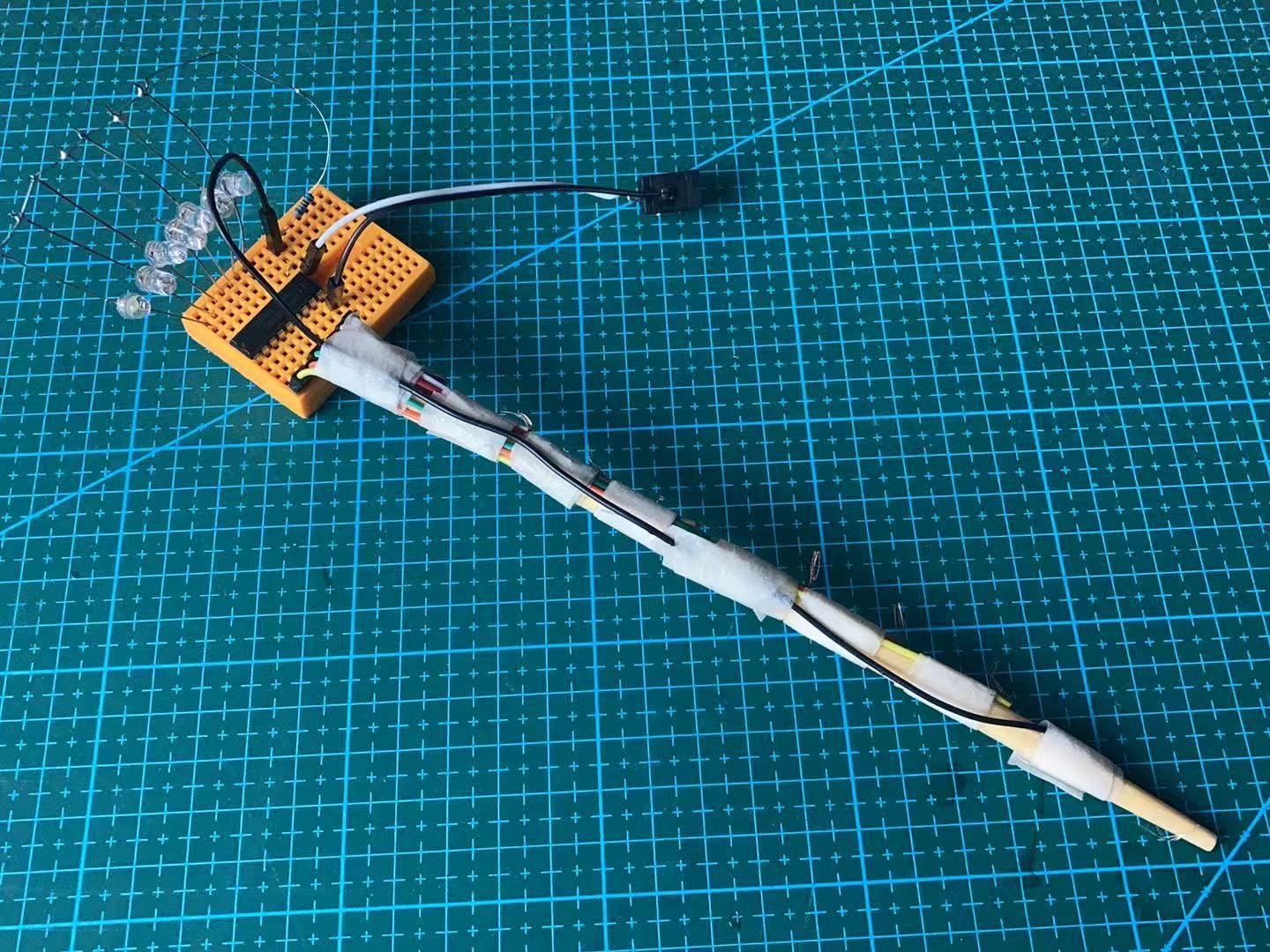

用ULN2803制作水位仪

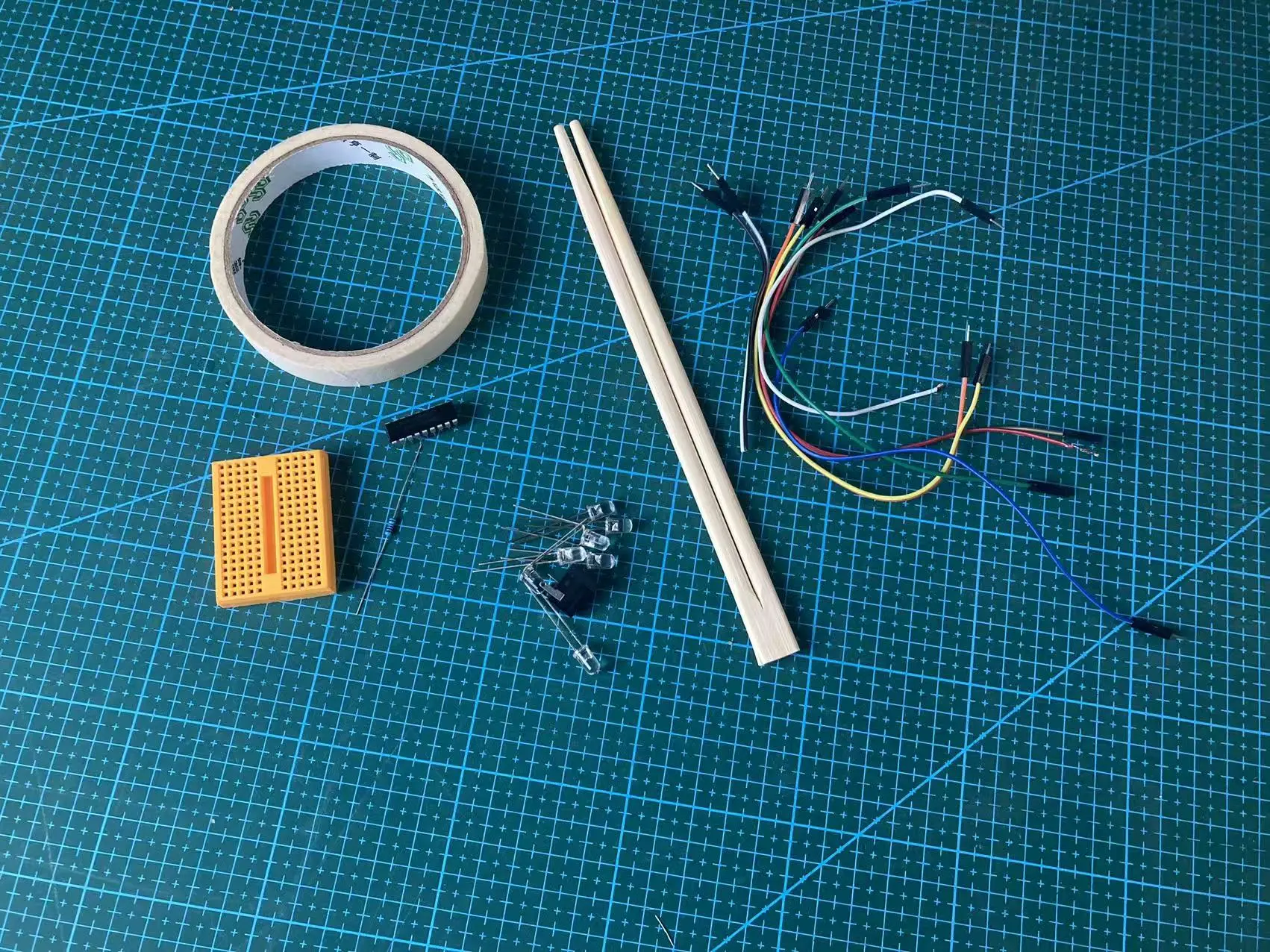

找一个面包板作为底板，准备LED，杜邦线，瓶子，筷子（支撑杜邦线，不易弯曲），1K电阻，胶带。

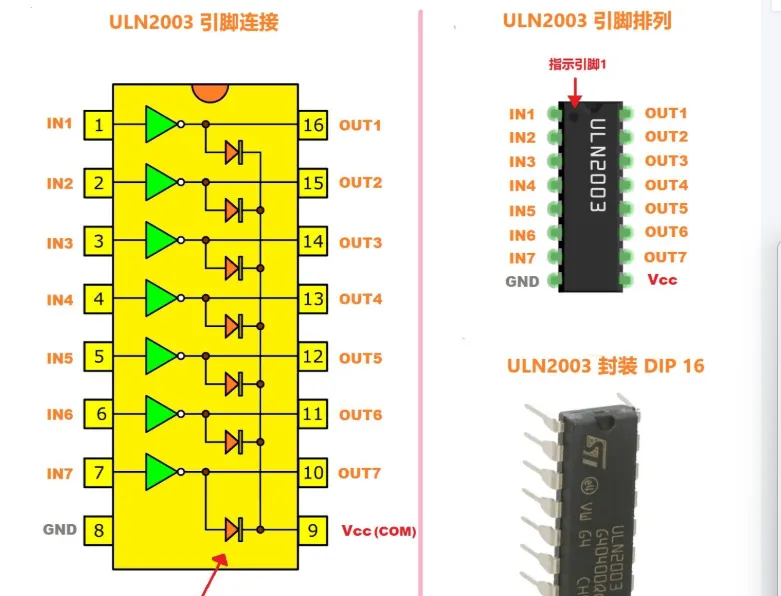

ULN2003A 是高压、大电流达林顿阵列芯片，包含七个具有公共发射极的开路集电极达林顿对。包含用于感应负载驱动的抑制二极管，输入固定在输出的对面，以简化电路板布局。ULN2003A 是一款 16 引脚 IC，由 7 个达林顿对（每对受抑制二极管保护）组成，因此能够处理最多 7 个负载（可能是电感性的）。

简单来说，在单个 ULN2003 芯片中有 7 个驱动器。

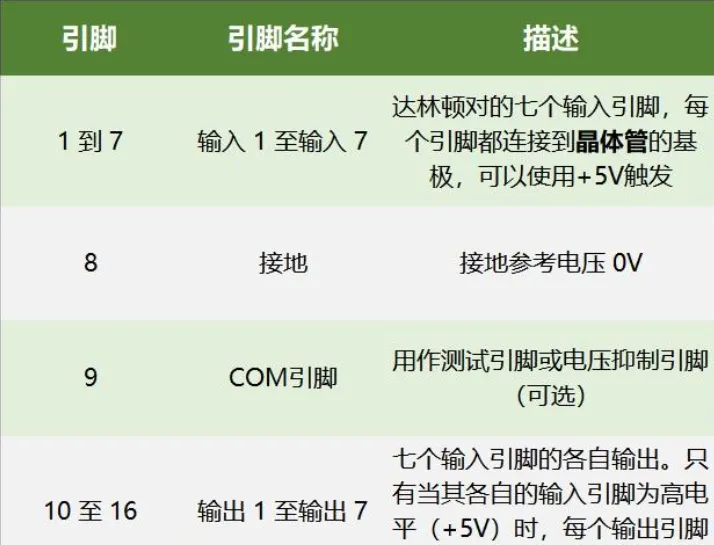

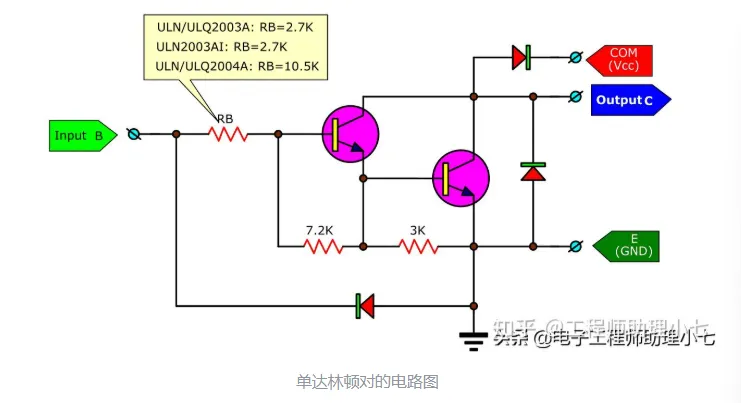

因此最多可以控制7 个负载。每个达林顿对可以处理最大 500mA 的负载，而峰值为 600mA。同样，每个达林顿对的最大输出电压为 50V。达林顿对的这两个晶体管有一个共同的发射极，而它们的集电极是开路的。这是单达林顿对的电路图，内部电路采用连接达林顿晶体管。

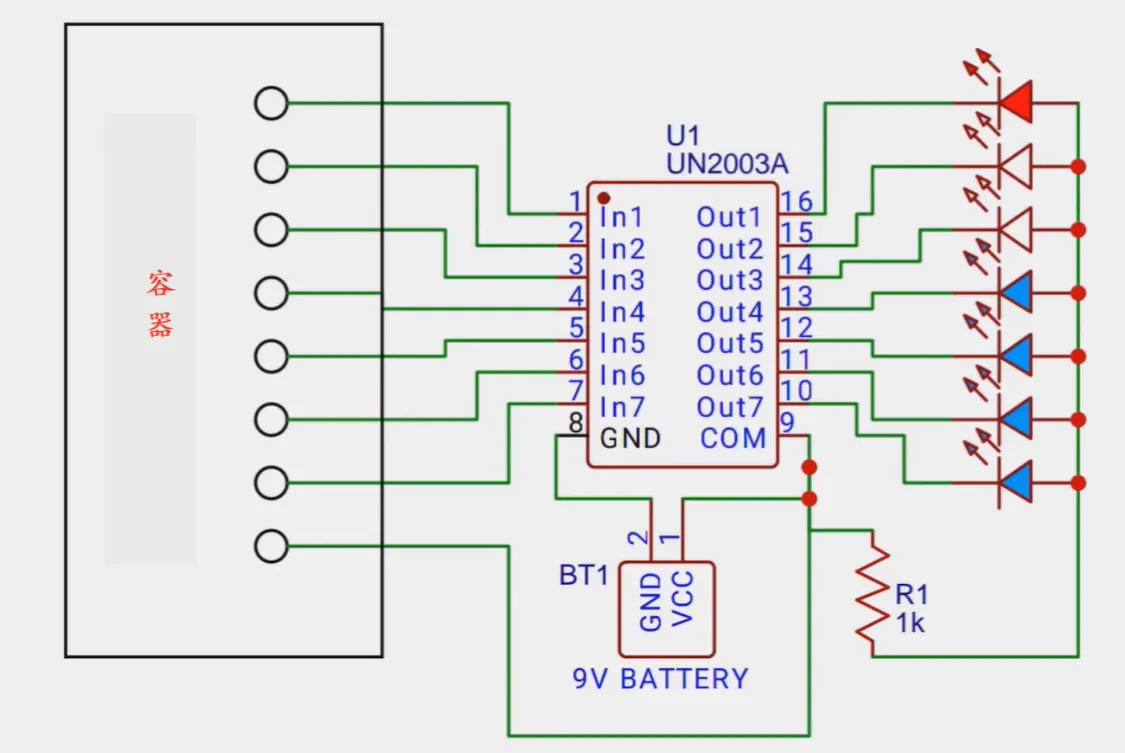

用OUT端接LED的负极，LED的正极接在一起然后通过一个1K电阻连接到COM端，用杜邦线连接到IN端，杜邦线的另一边拨线露出铜线保证和水充分接触，并且把杜邦线按高低分成阶梯状，布满瓶子的高度。然后电源的正负极分别接到COM端和GND端。

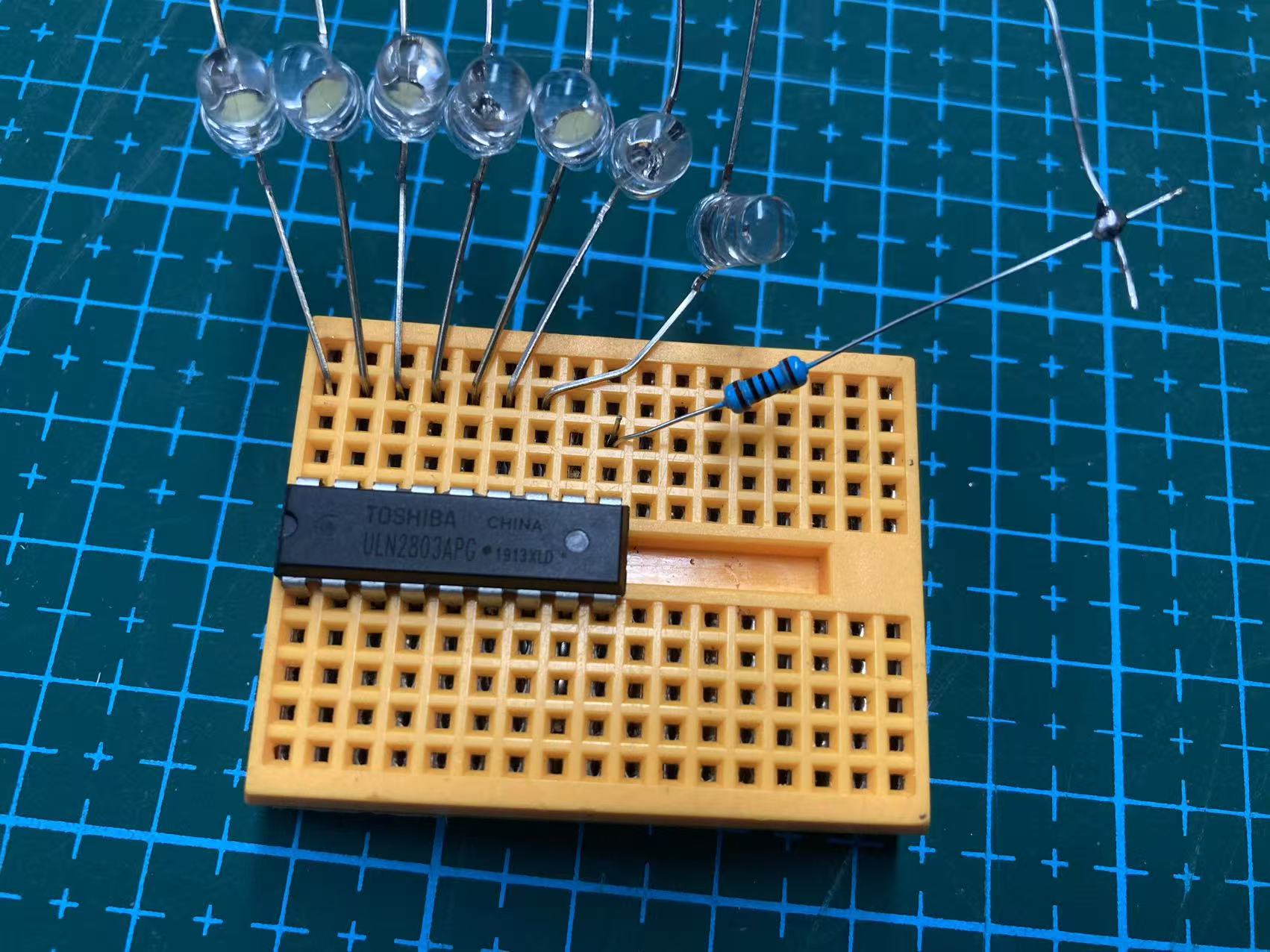

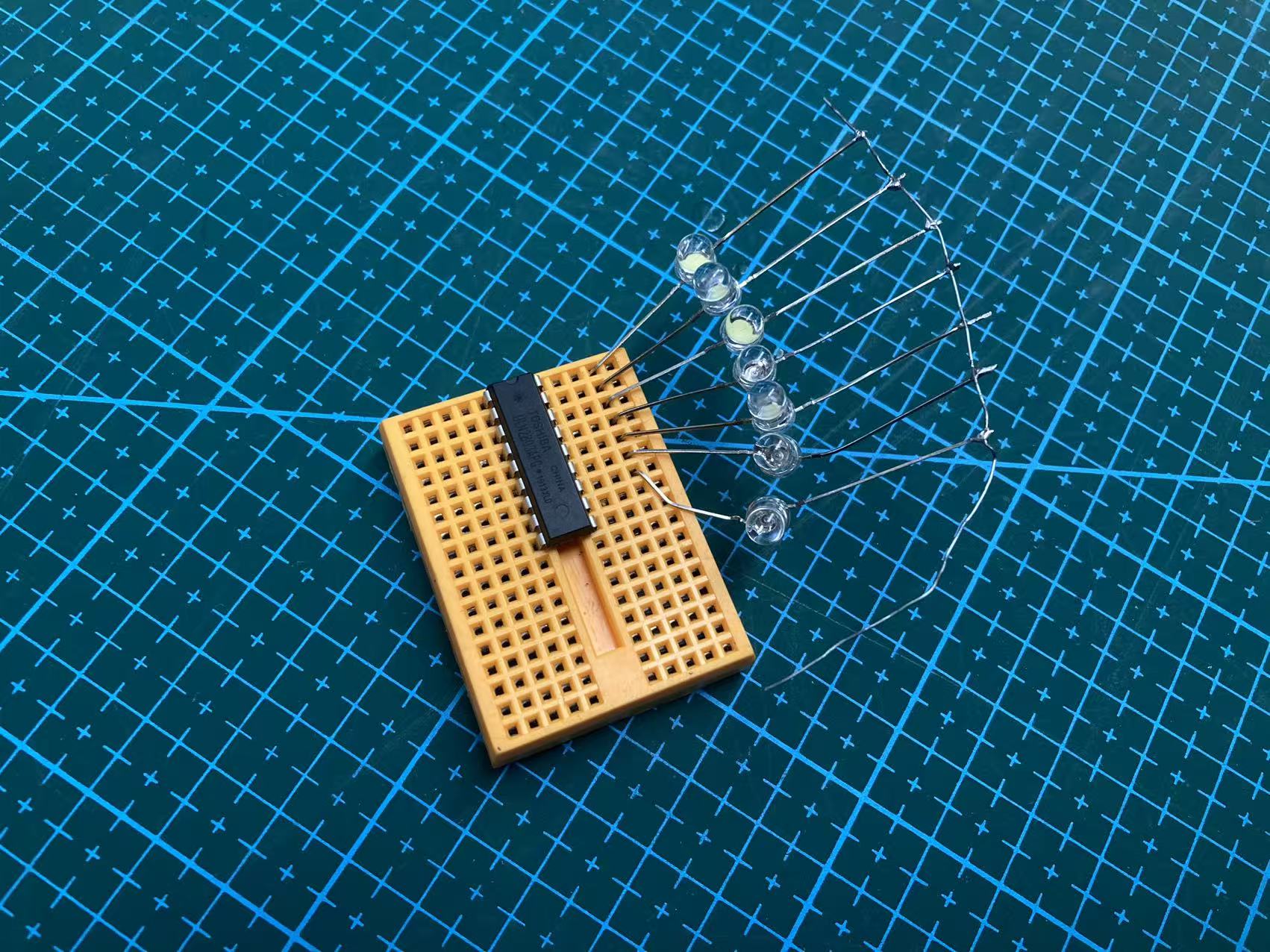

把灯珠查到面包板上开始焊接LED,另一端焊接到一起，然后焊接电阻，电阻的另一端插到COM端。

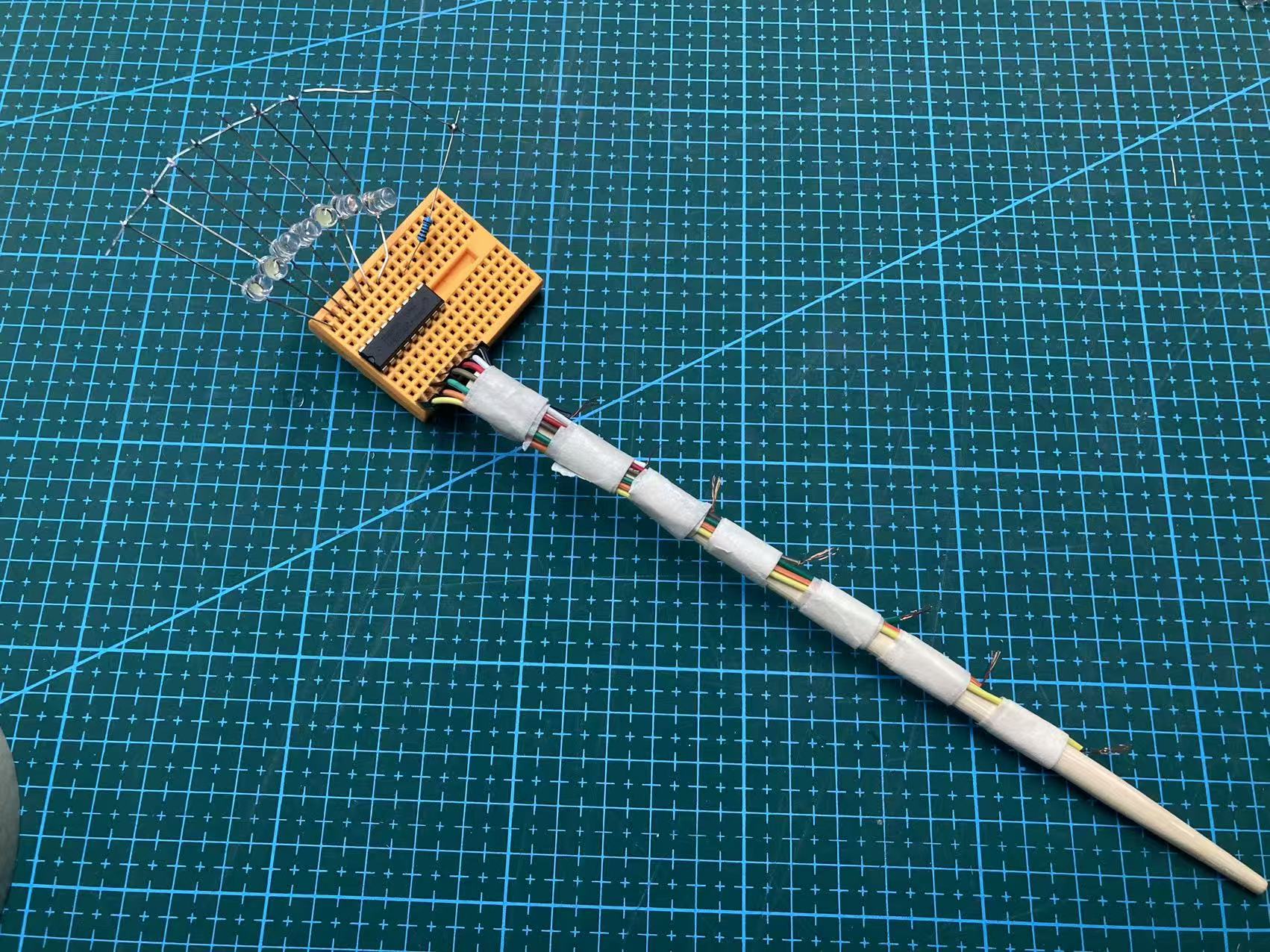

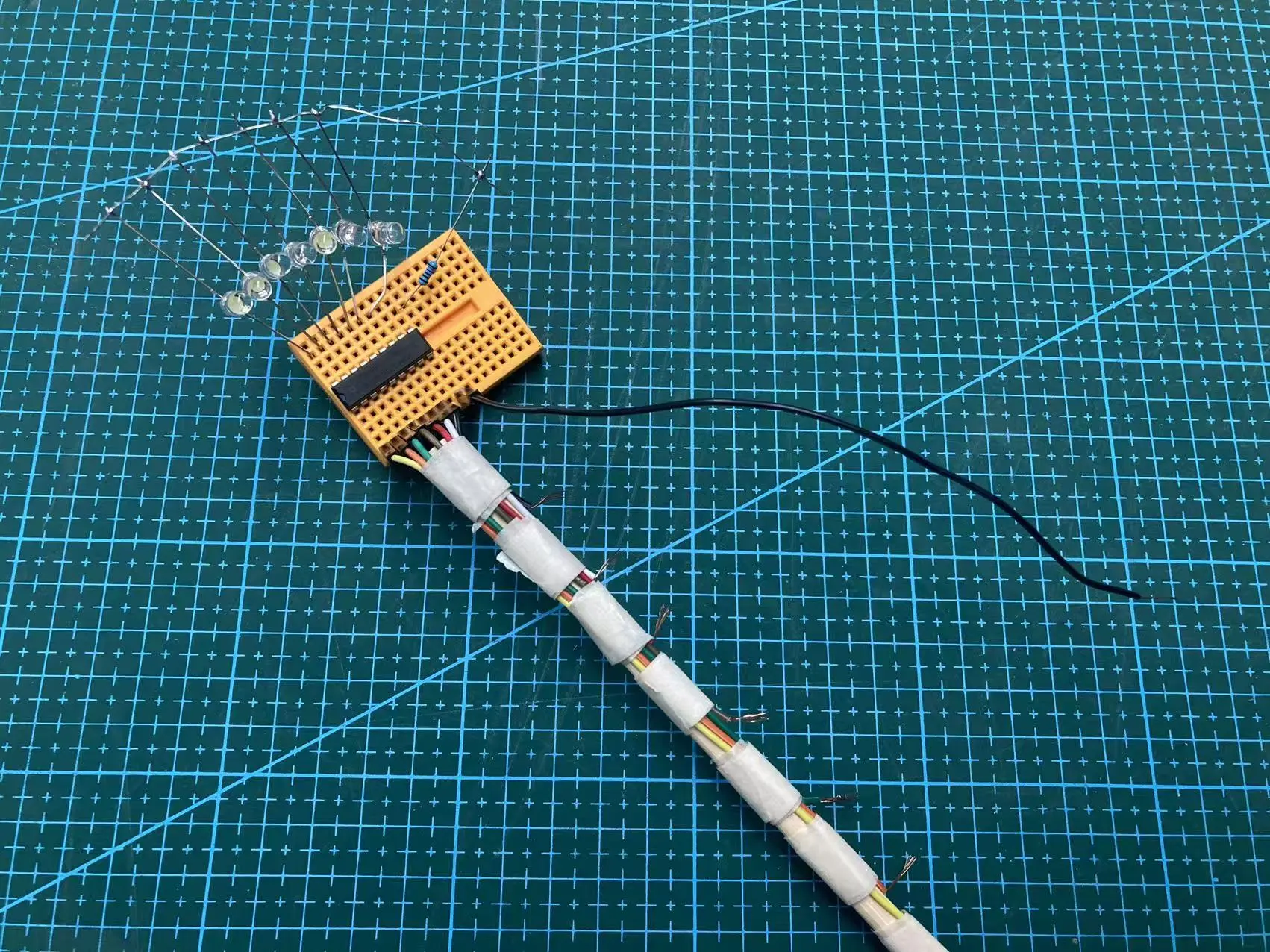

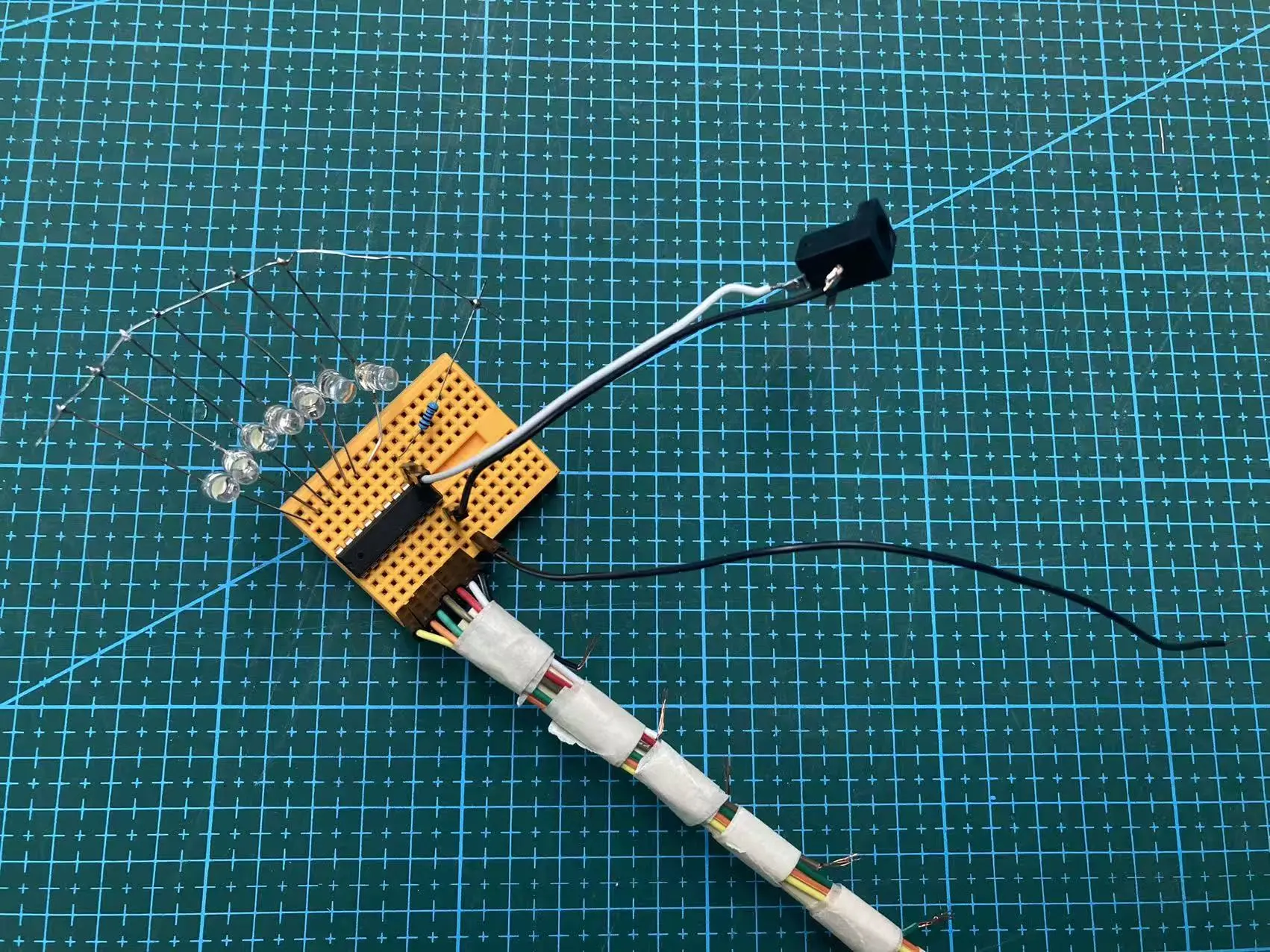

用杜邦线公针插到面包板上，把线按阶梯状分布，然后剥线皮，最后用胶带绑到筷子上，制作过程露拍照了。再用一个杜邦线制作一个线插到瓶子的底部作为公用正极连接到COM端。

拿一个DC母头焊接两根杜邦线，正负极分别接到芯片的COM和GND上。

把水瓶加满水，用一个12V或5V的外接电源连接到DC头上，然后把水位仪慢慢放入瓶中，观察LED灯的亮灭。我开始用的LED灯珠是两种型号的，导致只能一半亮，后来换成一样的后，一次成功了。
