直流电机碳刷清理教程

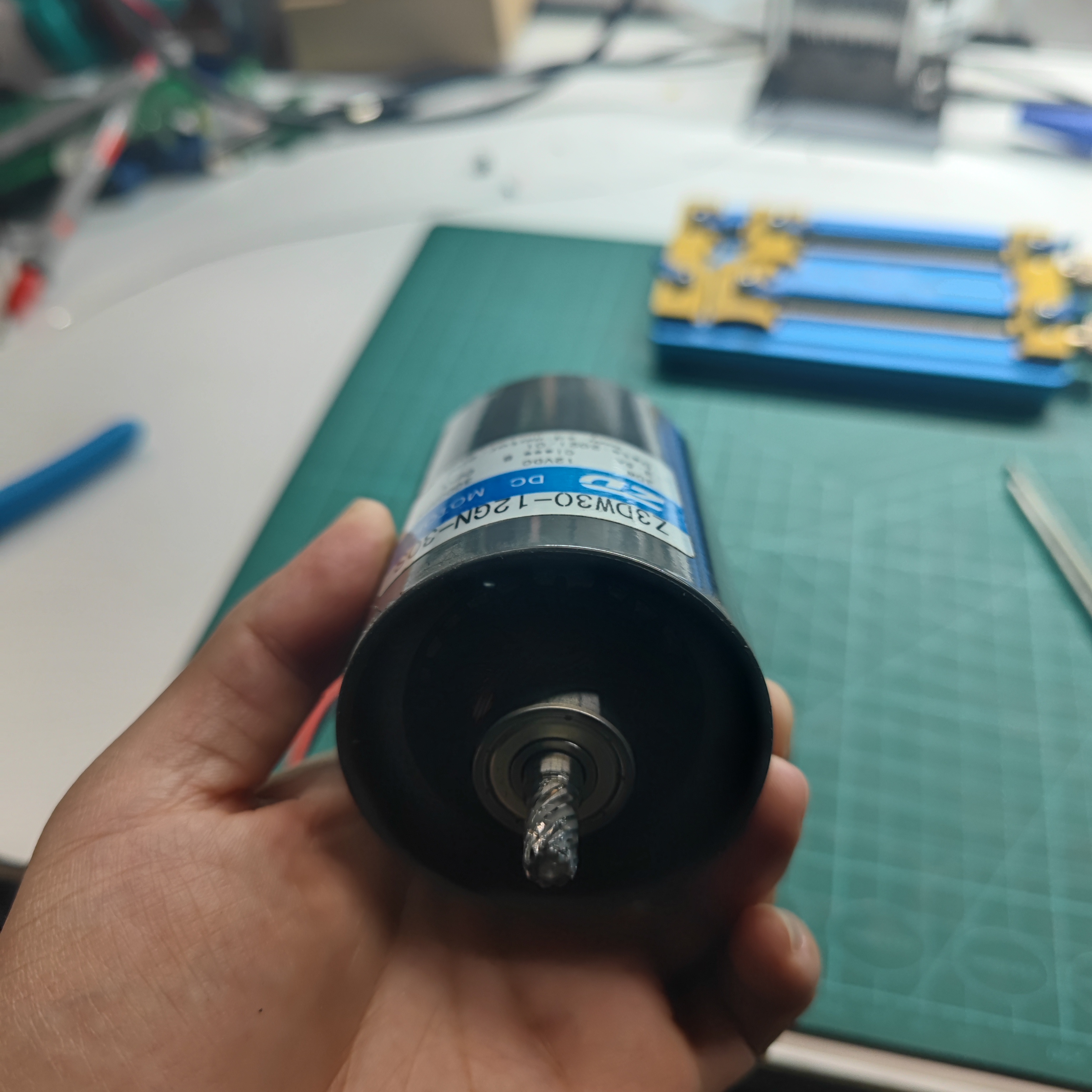

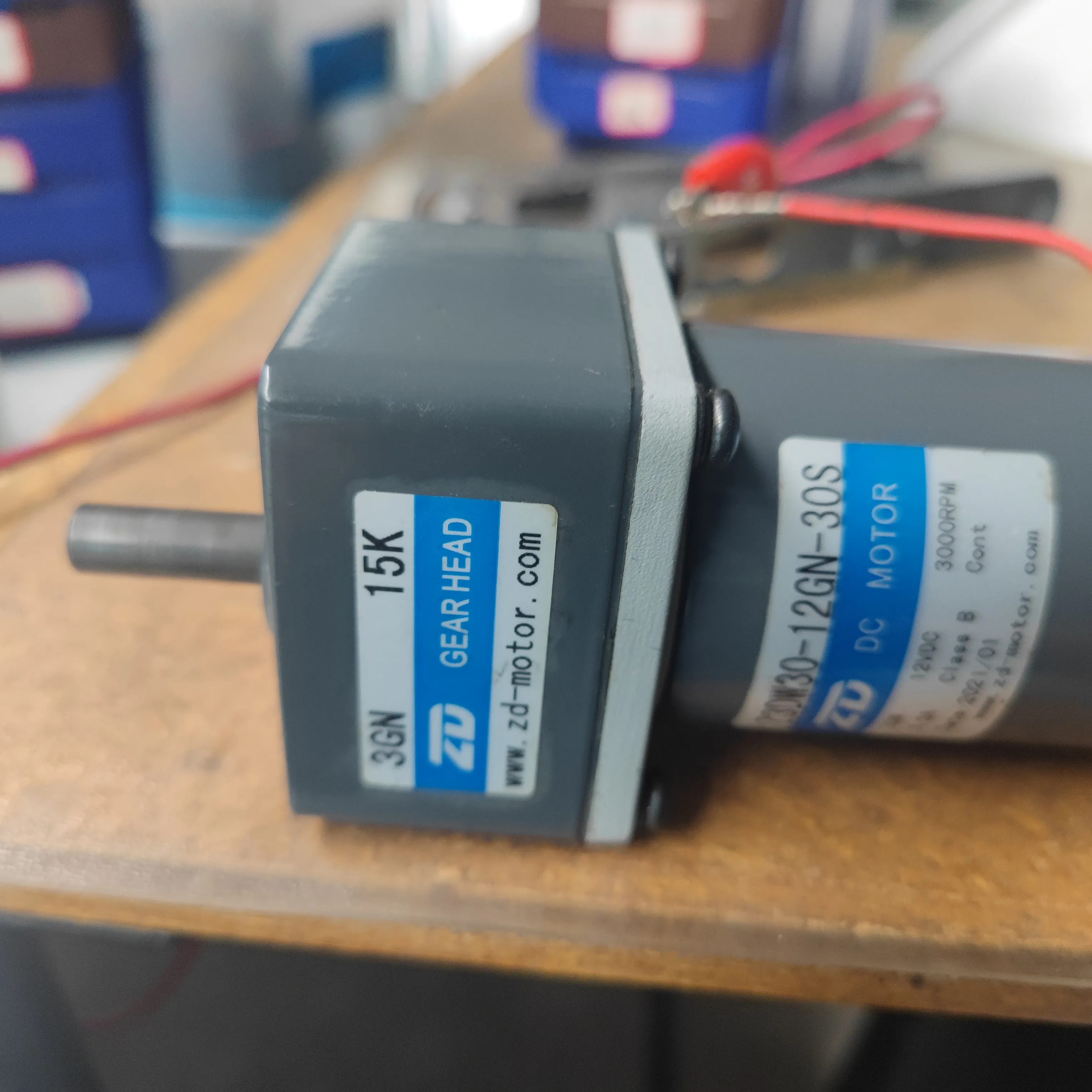

1. 定位与观察： 将电机平稳放置在干净的工作台上。仔细观察电机外壳结构，Z3DW30型号通常由前端盖、机壳和后端盖组成。碳刷组件一般位于电机的非输出端（即后端盖）。

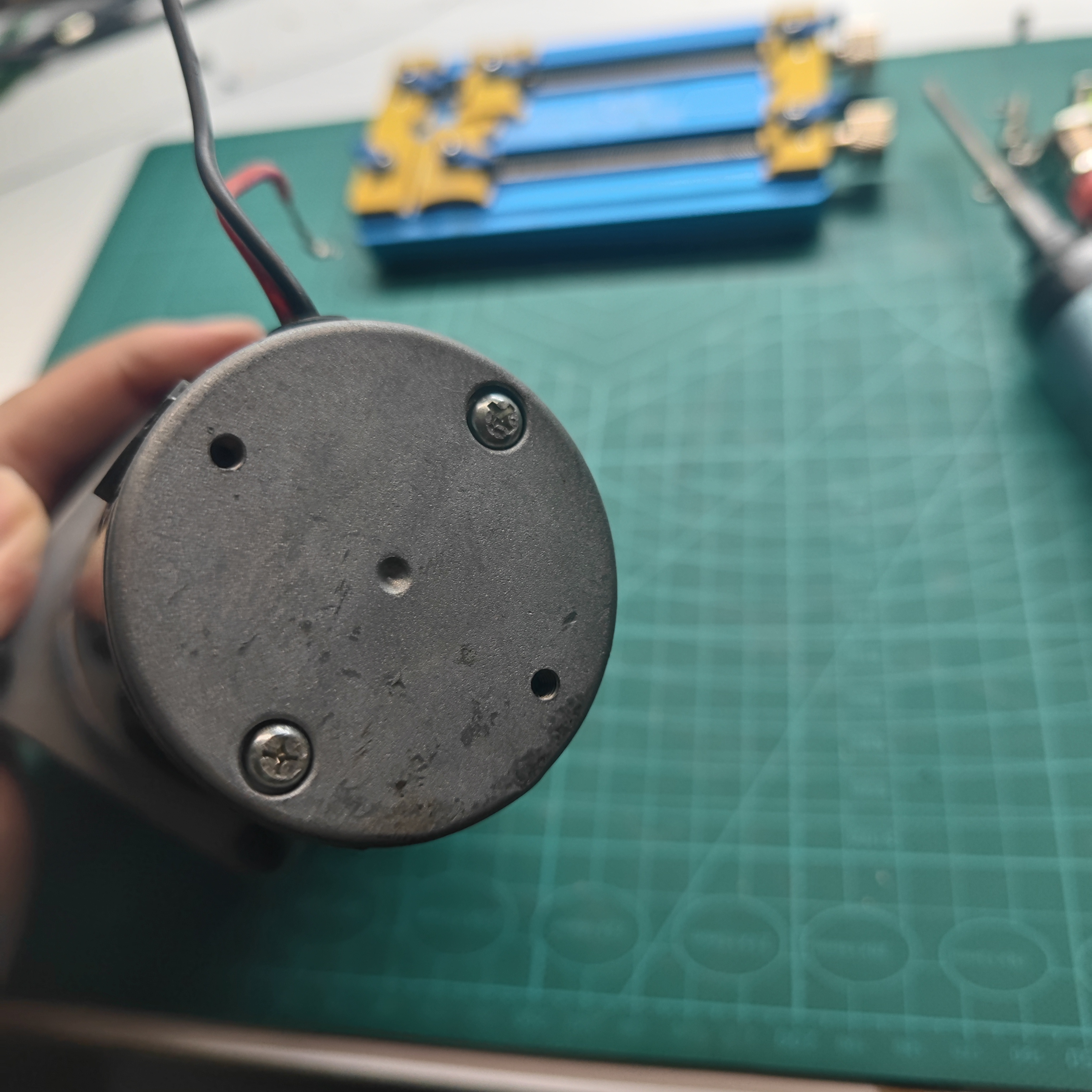

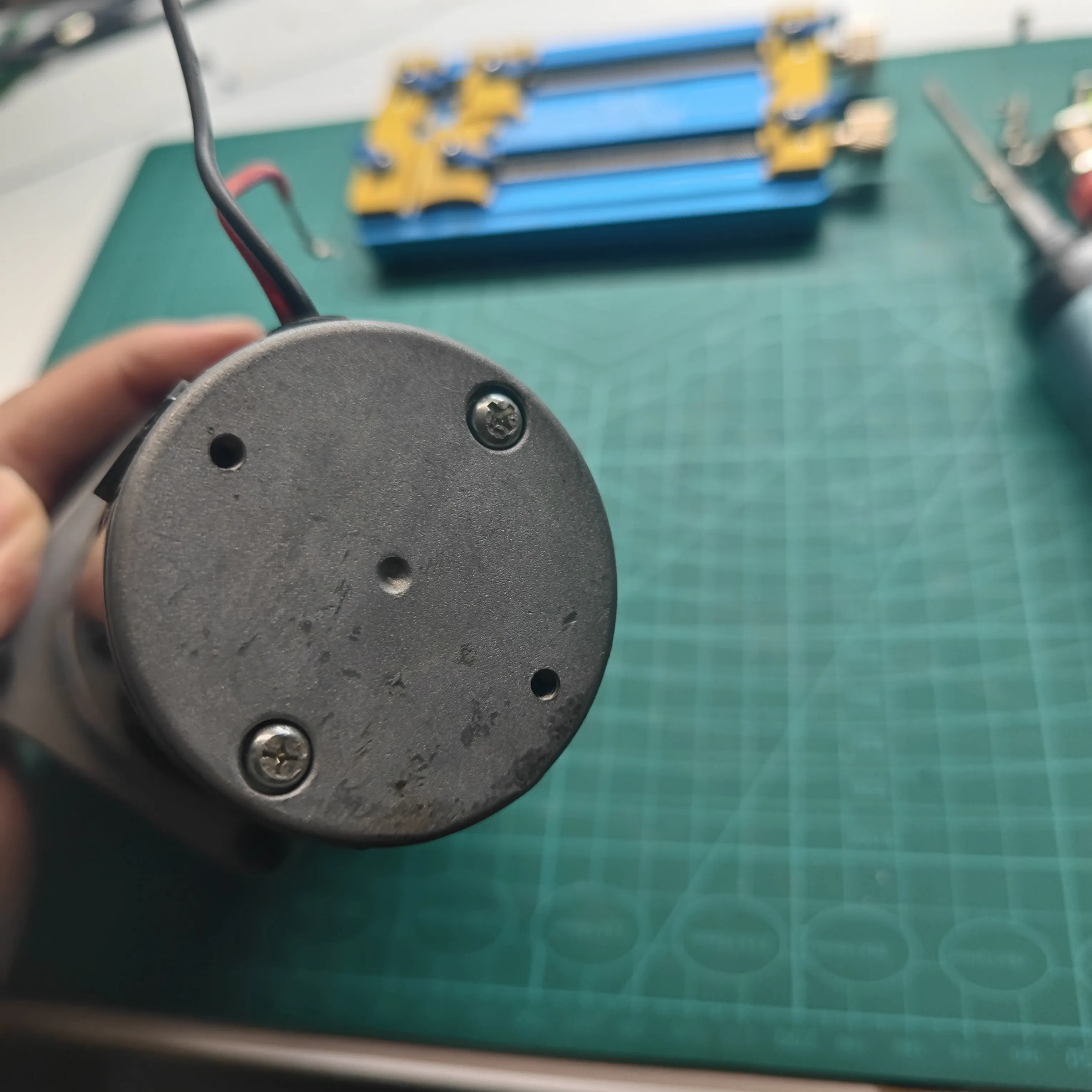

2. 拆卸外壳螺丝： 使用合适的螺丝刀或内六角扳手，按对角线顺序逐一拧松并取下固定后端盖的螺丝。这样做可以防止外壳因应力不均而变形。

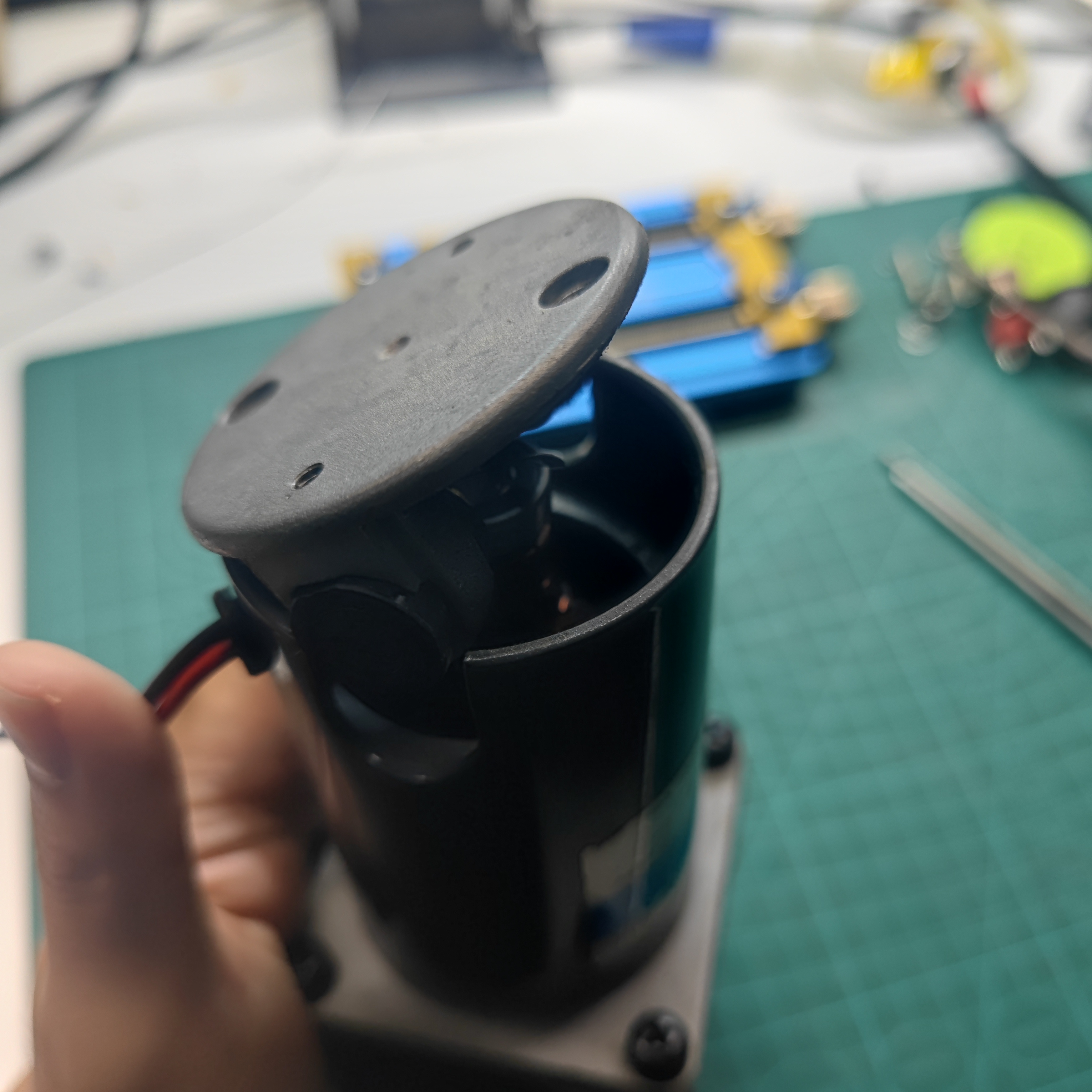

3. 分离后端盖： 所有螺丝取下后，轻轻用一字螺丝刀在接缝处均匀撬动，小心地将后端盖与机壳分离。注意： 动作要轻柔，避免暴力拉扯，因为内部可能有线缆连接。

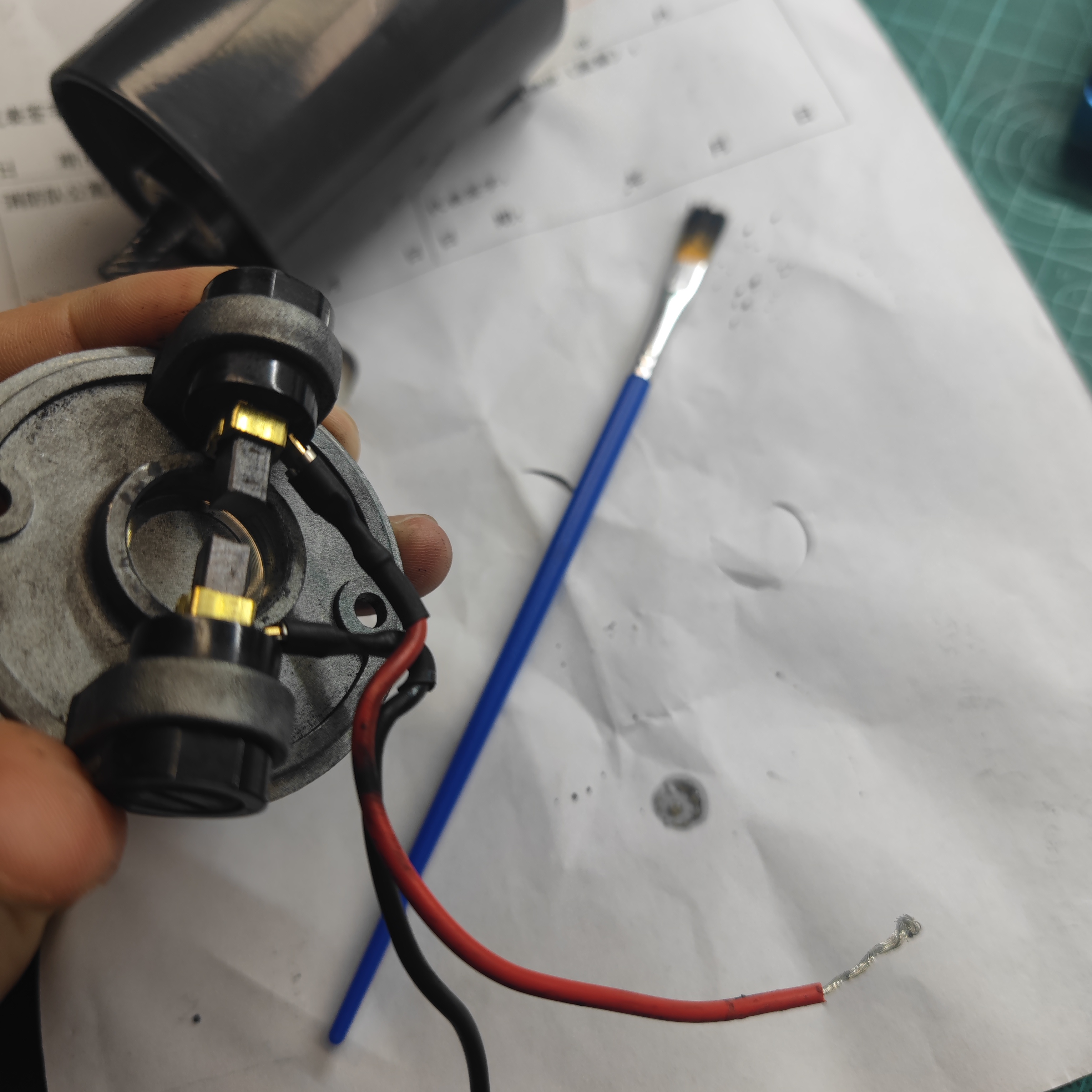

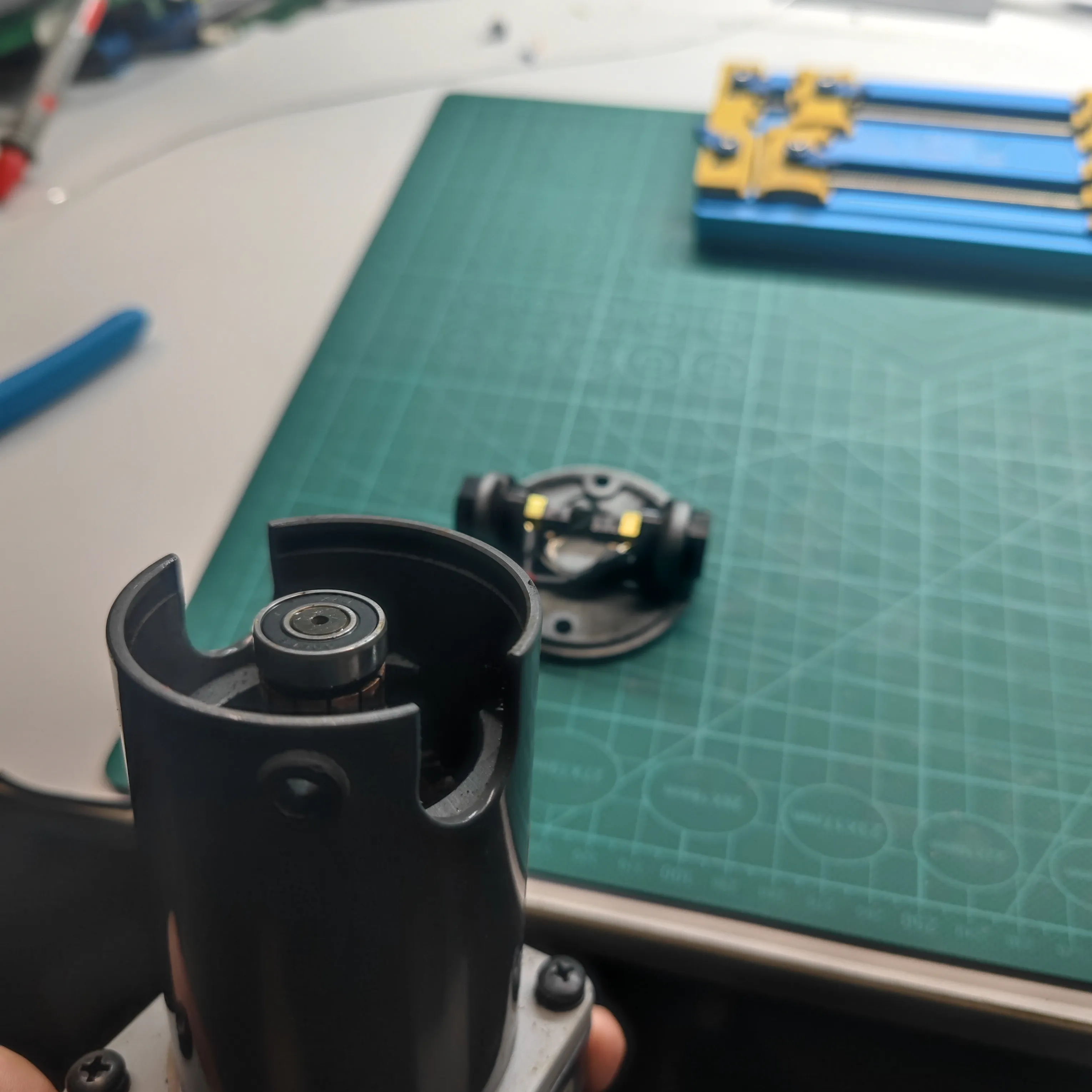

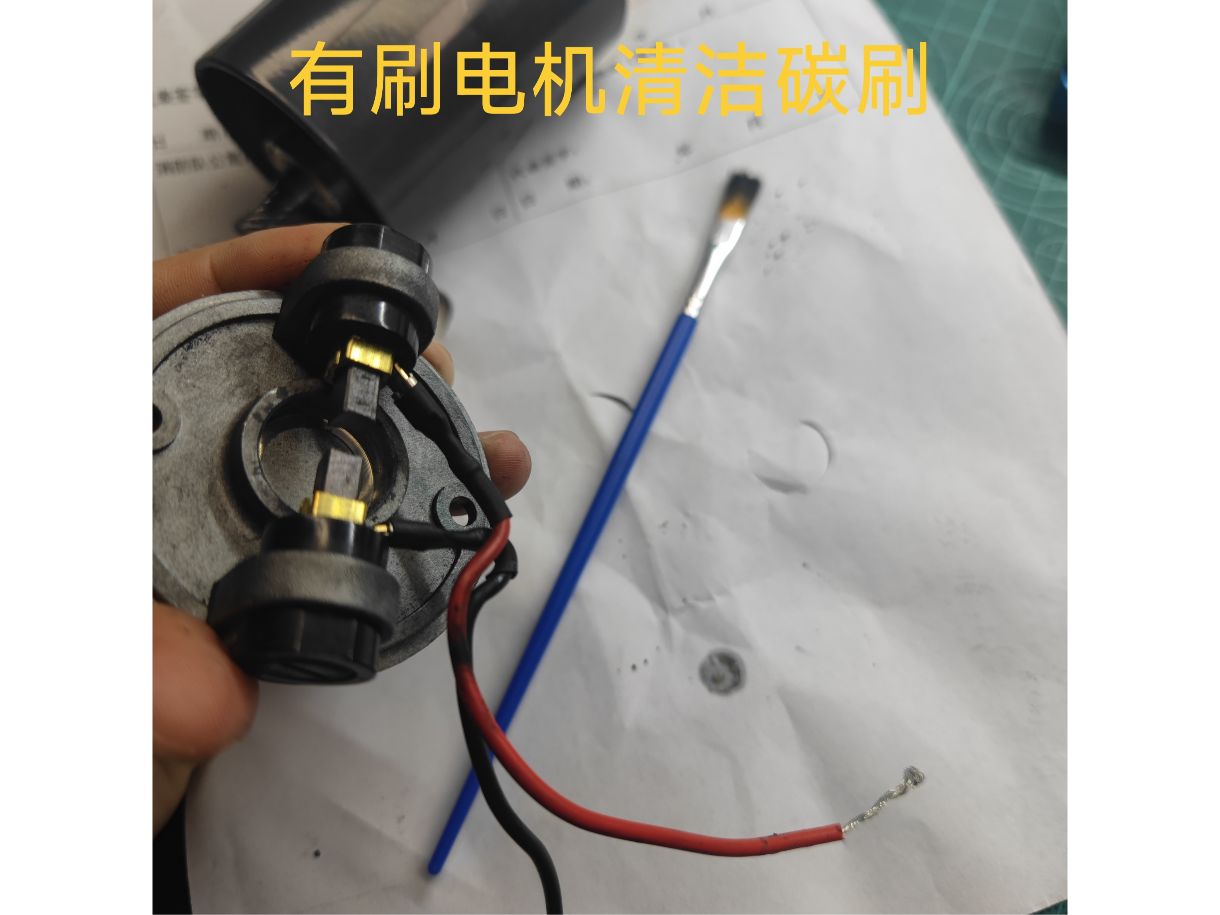

1. 识别碳刷： 打开后端盖后，您会看到电机的换向器（一个由许多铜片组成的圆柱体）和与之接触的碳刷。碳刷通常被安装在塑料或金属的刷握中，并通过弹簧压力紧贴换向器。
2. 释放碳刷： 每个碳刷都有一条引线连接到接线柱上。首先，用螺丝刀拧松固定碳刷引线的螺丝，小心地将引线取下。（重要：务必记录或拍照每个碳刷引线的对应位置！）
3. 取出碳刷： 解除引线固定后，您可以轻轻按压刷握上的卡扣或释放机构，然后顺势将碳刷从刷握中取出。如果碳刷磨损严重，此时可能会自动弹出。

1. 检查碳刷：
2. 磨损评估： 检查取出的碳刷长度。如果磨损超过原长度的1/2或2/3，或者出现边缘崩裂、表面不均匀灼烧，强烈建议直接更换新碳刷，而非仅仅清理。使用过度磨损的碳刷会损坏价格更贵的换向器。
3. 表面清理： 如果碳刷状态尚可，可用小刷子轻轻刷去表面的粉尘，然后用蘸有少量无水酒精的棉签清洁其接触面。切勿使用任何有机溶剂（如汽油、香蕉水），以免损坏碳刷材质。
4. 深度清洁换向器： 这是最关键的一步。
5. 吹尘： 使用吹气球或低压气泵，从多个角度吹走换向器表面及周围积累的碳粉和灰尘。务必在通风处进行，避免吸入粉尘。
6. 酒精擦拭： 用无尘布蘸取适量无水酒精，轻轻包裹住换向器，缓慢转动电机轴，擦拭换向器的每一片铜片。直到布上不再有黑色污渍为止。
7. 槽沟清理： 换向器铜片之间的绝缘槽内最容易积攒碳粉。使用干燥的棉签或牙签（小心操作，避免木质纤维残留）仔细清理这些槽沟。清理完毕后，再次用蘸有酒精的棉签清洁一遍，确保无残留。
8. 最终干燥： 确保换向器表面完全干燥，无水渍和酒精残留。可以等待其自然风干，或用气泵吹干。

1. 安装碳刷： 将清理干净或新的碳刷，按原方向放回刷握中。用手按住碳刷，并将其引线重新固定到对应的接线柱上，确保螺丝拧紧。
2. 检查活动性： 确保碳刷在刷握内能自由、平滑地移动，没有卡滞现象。
3. 复位后端盖： 将后端盖小心地对准机壳位置，确保所有线缆都收纳在位，不会压到。然后均匀用力将后端盖合上。
4. 紧固螺丝： 按对角线的顺序，分两到三次逐步拧紧所有外壳螺丝，以保证端盖受力均匀，与机壳完美贴合，防止日后运行产生异响。
5. 手动旋转： 在通电前，先用手转动电机轴，感觉是否顺畅、有无异响或卡顿。

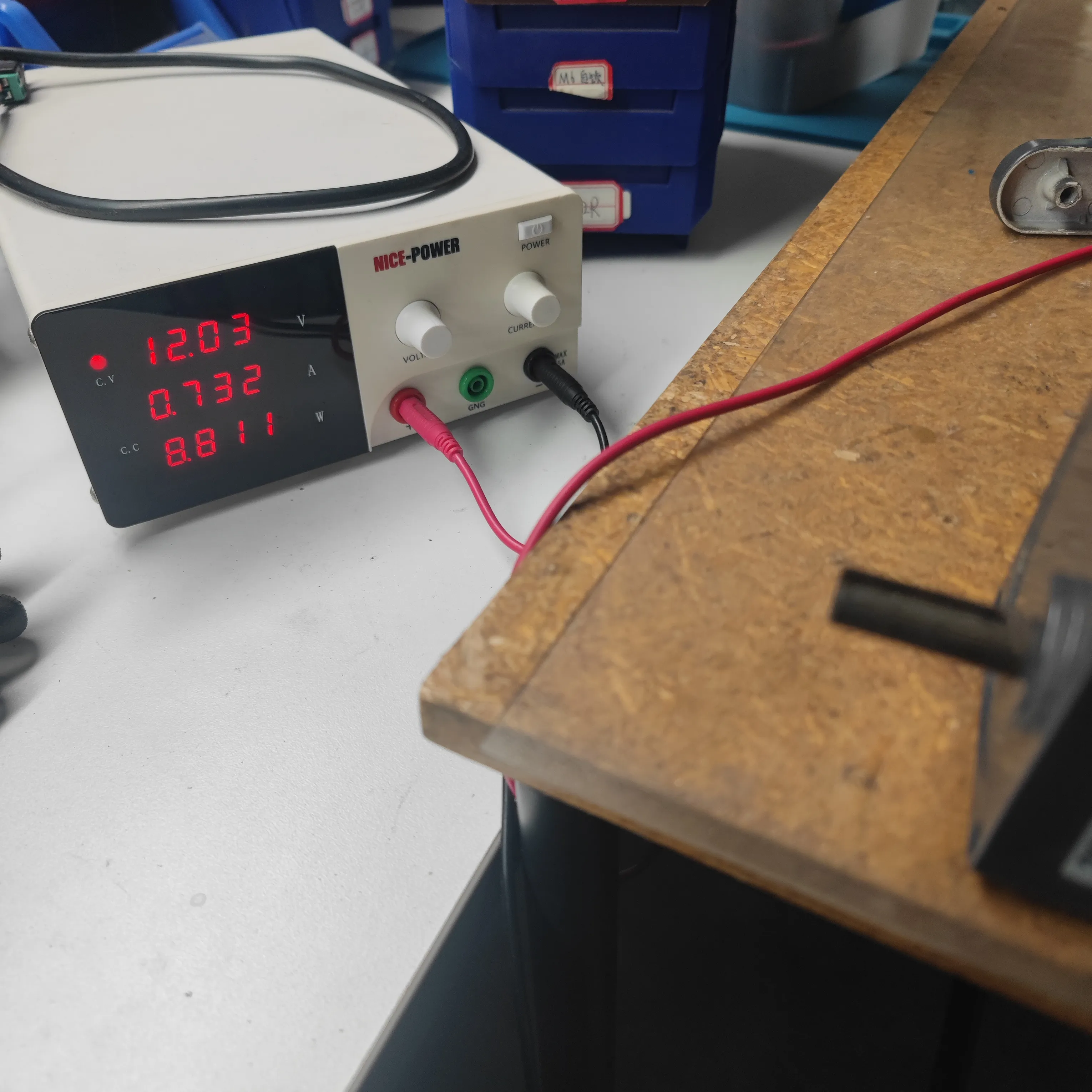

6. 初步上电测试： 将电机放置在安全、稳固的位置。连接电源，短暂启动（不超过2秒），观察电机启动是否平稳，有无异常火花或巨大噪音。
7. 空载运行： 如果初步测试正常，可让电机空载运行1-2分钟。观察其运行状态，听声音是否平稳，闻有无焦糊味。
8. 带载运行： 空载测试无误后，方可连接负载进行正式运行。

完成以上所有步骤后，您的Z3DW30-12GN-30S电机的碳刷清理工作就圆满结束了。定期进行此类维护（建议每运行500-1000小时或根据实际使用环境决定），能极大提升电机的工作效率和寿命。请记住，当碳刷磨损到极限时，切勿犹豫，及时更换是保护电机最经济有效的方式。希望这份教程能对您有所帮助！
