DIY 12V 15Ah 磷酸铁锂电池组（采用 32140 电芯）

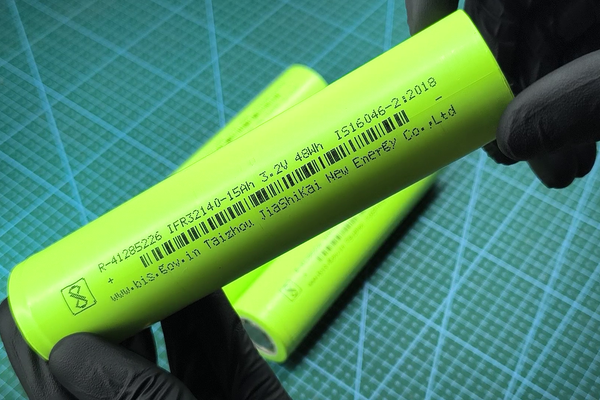

在这个项目中，我将向您展示如何使用 32140 电芯构建一个 12.8V、15Ah 的磷酸铁锂电池组。每个电芯的标称电压为 3.2V，容量为 15Ah。由于这些电芯是串联的，因此这种配置被称为 4S 配置（“4 串联”）。

如果您需要更大的容量，可以轻松扩展电池组。例如，并联添加另一串相同的四节电芯，即可组成一个 4S2P 电池组（4 串 2 并联），容量翻倍至 30Ah。此外，请务必选择合适的电池管理系统 (BMS)。

电池数据表

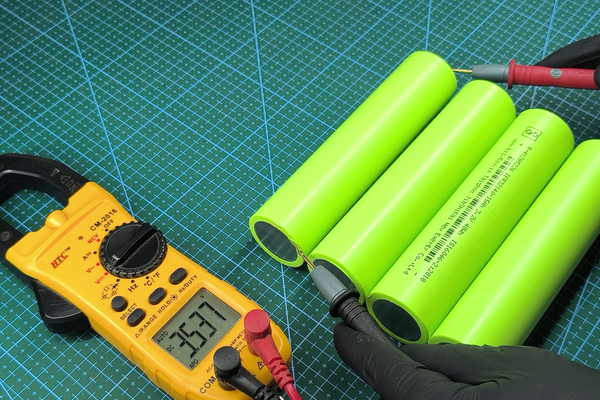

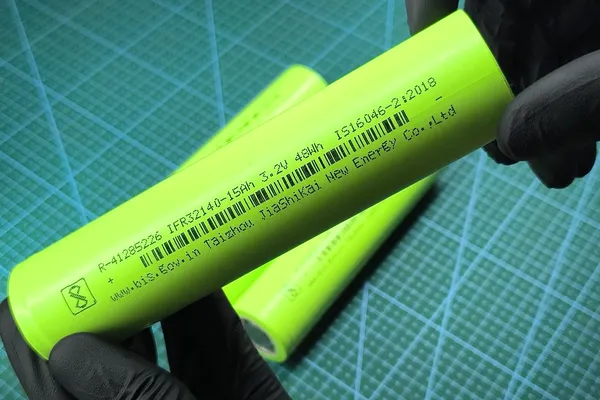

市面上有很多低劣或二手电芯，因此从可靠的渠道购买至关重要。尽量选择同一批次且内阻相近的电芯。购买前，我要求供应商确认电芯的生产日期和内阻。收到电芯后，我逐一测试了电压，确认所有电芯的电压都相近。

尽管电池电压相近，但我将它们并联起来，并将它们顶部平衡至 3.5 V。

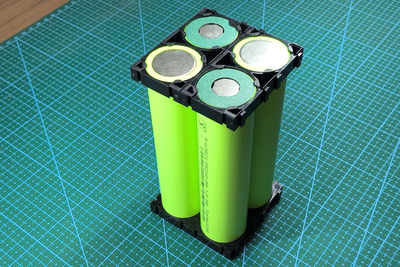

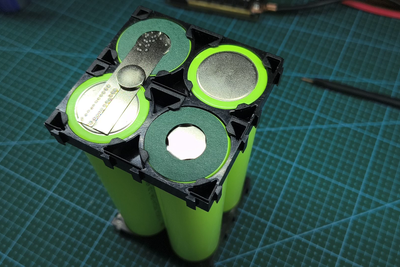

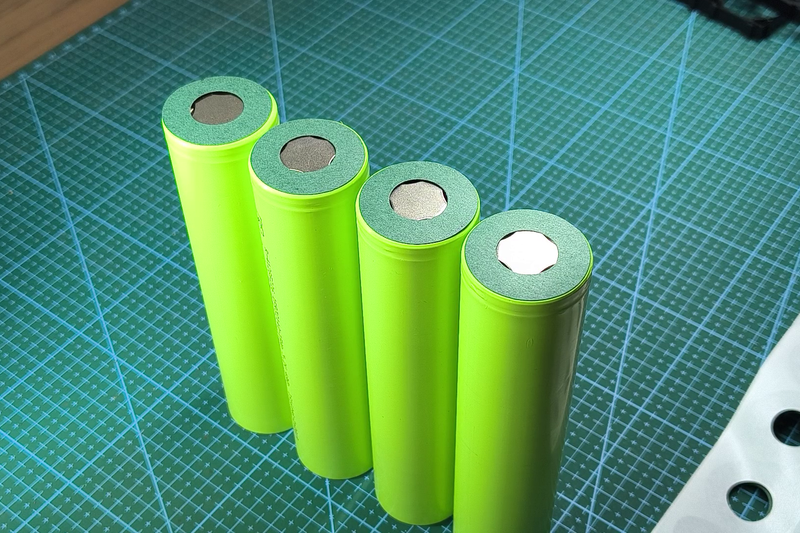

接下来，我在正极接线柱上加装绝缘环，将电池放入支架中，然后用镍条将它们串联起来进行点焊。

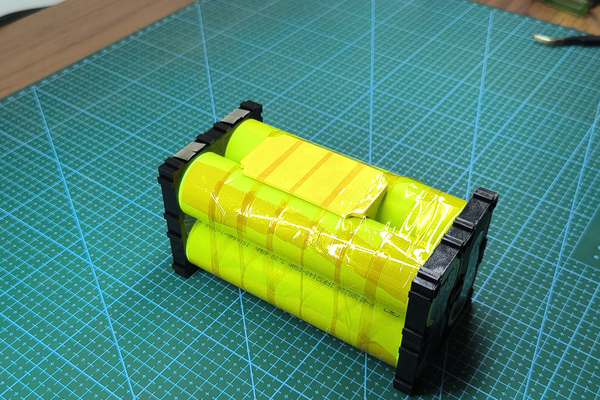

之后，我用Kapton胶带把电池片包起来，增加一层保护。我还用3D打印机打印了一个电池管理系统（BMS）的底座，不过你也可以用塑料片或其他绝缘材料代替。

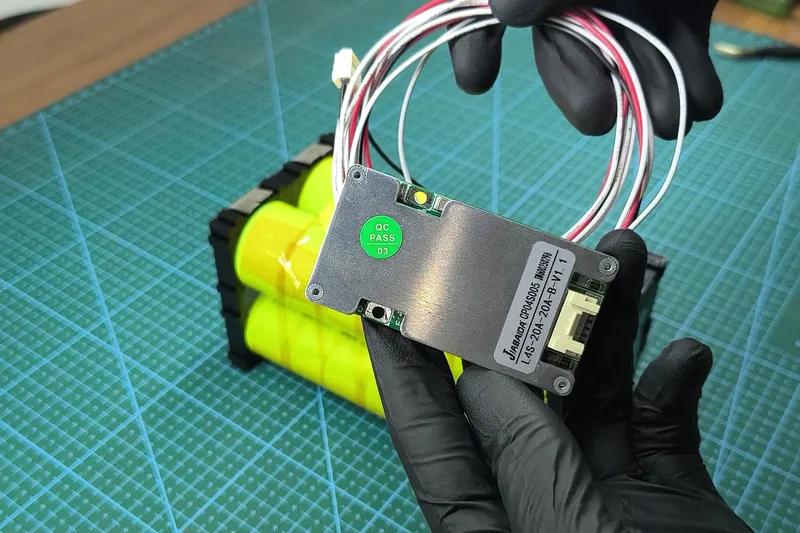

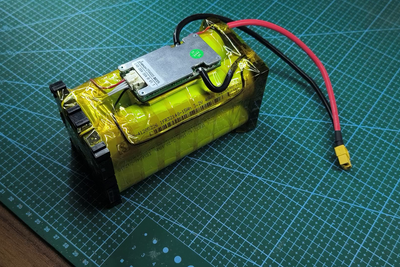

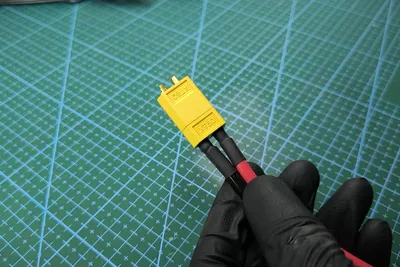

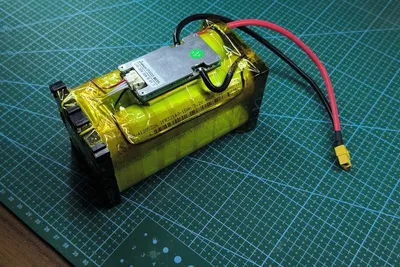

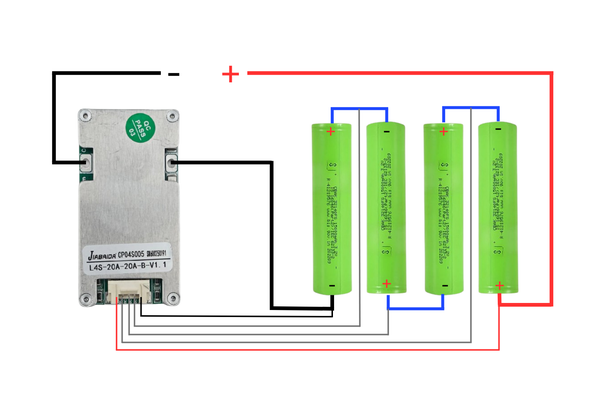

我用双面胶将JDB 4S 20A电池管理系统固定在3D打印的底座上。然后，我按照上面的电路图将所有导线焊接到电池组上。之后，我又缠绕了一层Kapton胶带。主输出线我使用了12 AWG规格的导线和一个XT60连接器。

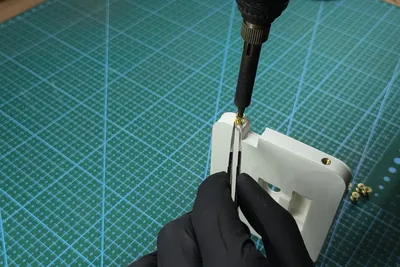

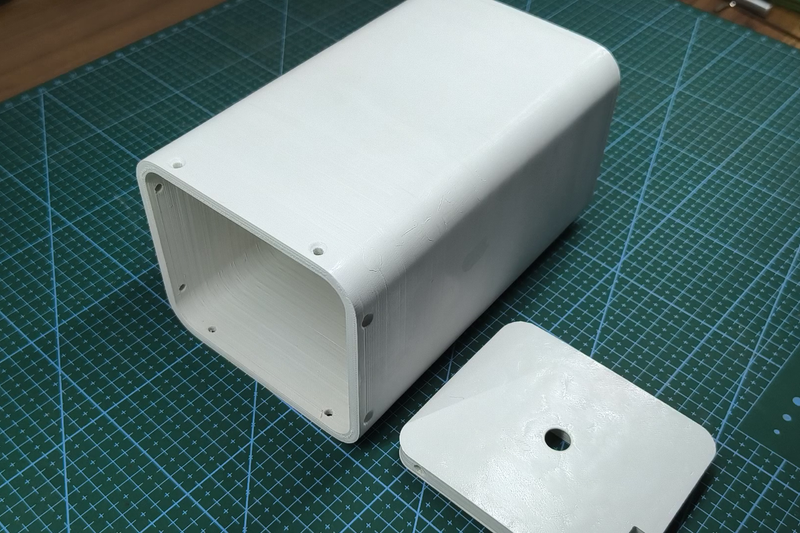

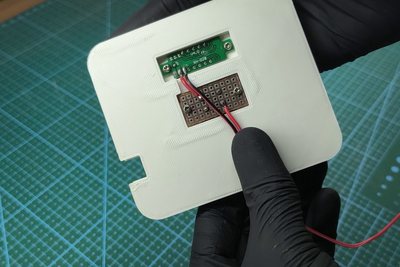

我用3D打印机制作了一个简单的电池组外壳。为了监测电压，我使用了一个带按钮开关的电压表。电压表可以直接用M2螺丝固定在外壳上。至于开关，我把它焊接到一块小型PCB板上，然后把这块PCB板安装到外壳上。

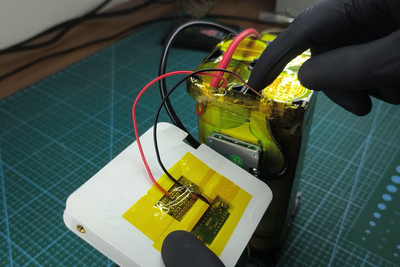

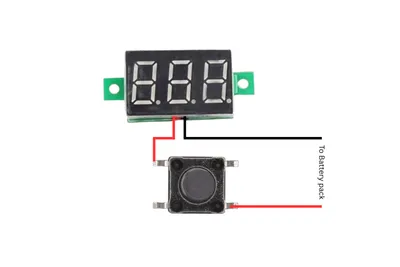

接线很简单：电压表的负极线直接连接到电池组的负极，而正极线先经过开关，然后再连接到电池组的正极。

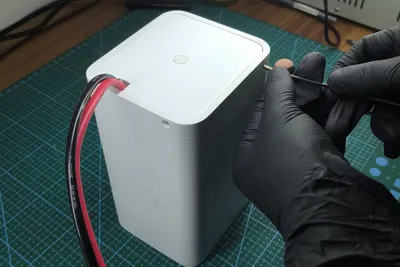

最后，我把电池组装进外壳，并用双面胶固定。然后盖上外壳，用M3螺丝拧紧。我还给电线涂了些热熔胶，防止它们被拉扯。

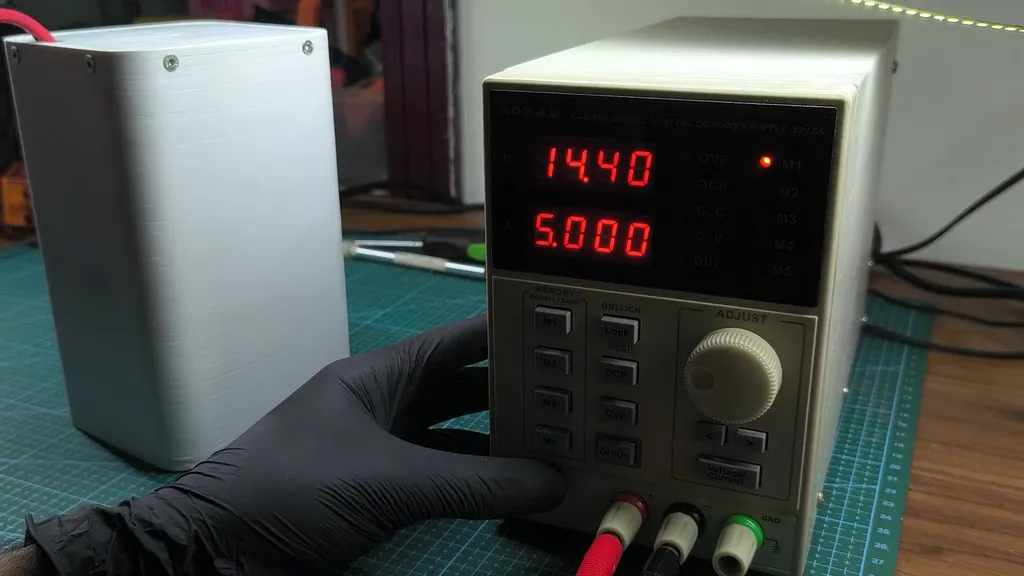

为了给电池组充电，我将电源设置为14.4V，恒定电流为5A。充电完成后，电池组即可使用。
