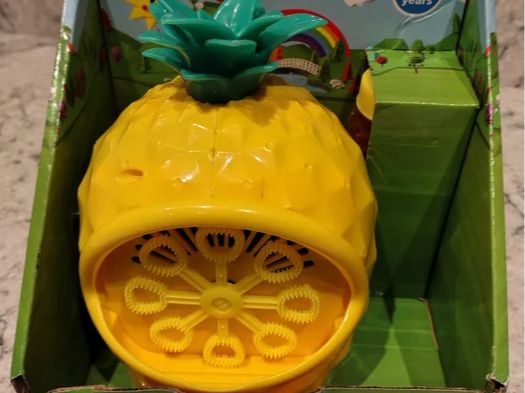

菠萝屋魔法泡泡机：10秒喷出梦幻泡泡雨！

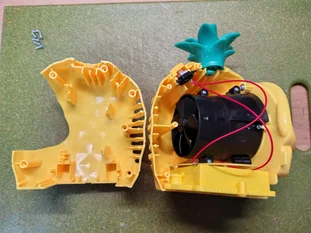

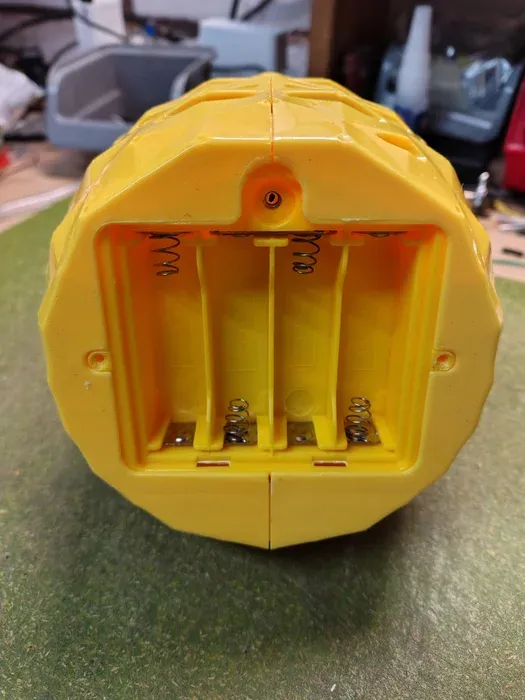

打开气泡机时，取下电池盖，放在一边。找找6个十字螺丝，把它们全部拧下来。打开气泡机外壳后，可以看到内部结构。

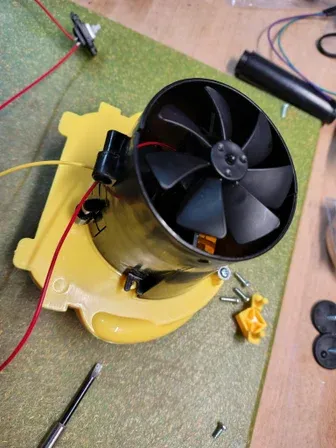

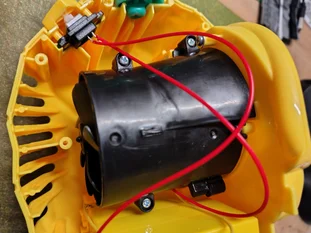

轻轻拉开风扇和电机外壳，把它从机壳里拉出来，注意不要对线施加太大压力。

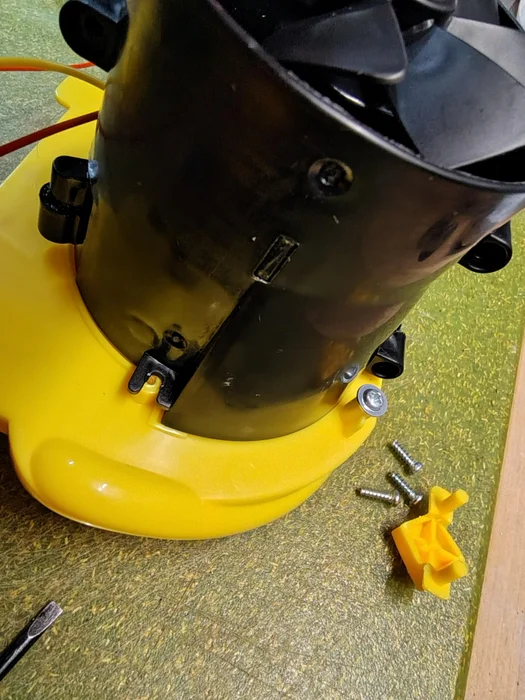

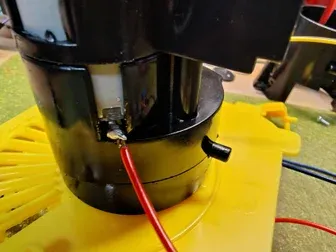

用螺丝刀拧开螺丝，将电机包边从前端部件上释放出来，然后拧开连接马达包边两侧的螺丝。注意底部电线穿过处的切口。- 我们稍后还会再用这个。

我们将把外部开关变成红色（正极）电池点和时间延迟连接之间的电源开关，控制时间延迟依赖的电源，允许系统在不耗电的情况下开关电池。

接下来我们会制作一个3.5毫米的插座插孔，作为气泡的激活开关。

注意：电机有固定安装座和支撑垫。

找到并标记3.5毫米插孔的合适位置。这个位置需要与风扇机构保持距离，所以请慢慢调整。

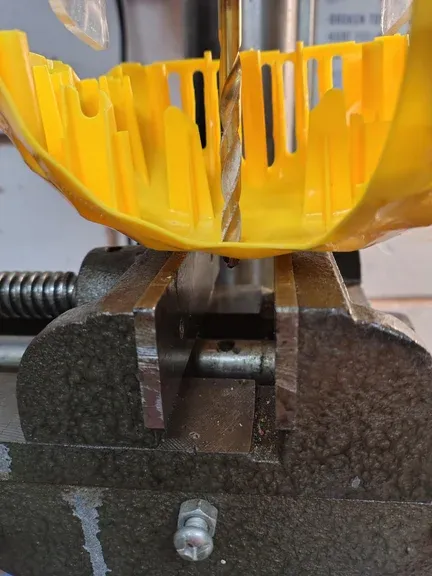

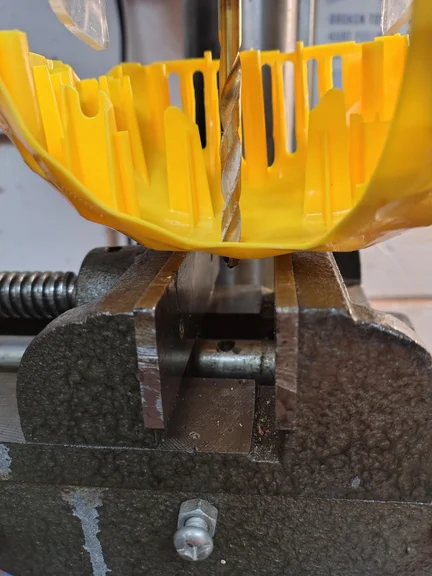

用电钻和6毫米钻头，打出千斤顶的孔。我把外壳撑在一块木头上，给钻头有东西可以压入。我在孔内侧加了倒角，用了沉头钻头，但用去毛刺工具或轻轻刮除毛刺。

然后我焊接了一段相当长的信号线（大约 20 厘米）到 3.5mm 插孔插座的正常开口触点上。通常，打开意味着按下开关会关闭连接——这正是我们想要的。

你可以用万用表的连续性设置来确认这一点，或者如果你从上面链接买了单声道插孔——就是这些标签。

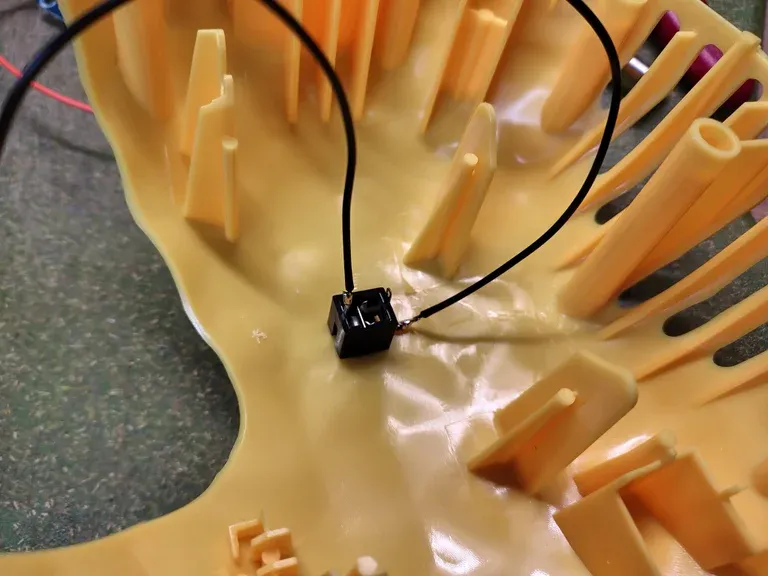

我加装了接线的 3.5mm 插孔插座，这样我就能检查组件的贴合度，确保它与风扇壳体的位置保持距离。看起来不错，所以我装上了外部螺母并拧紧以固定套筒。

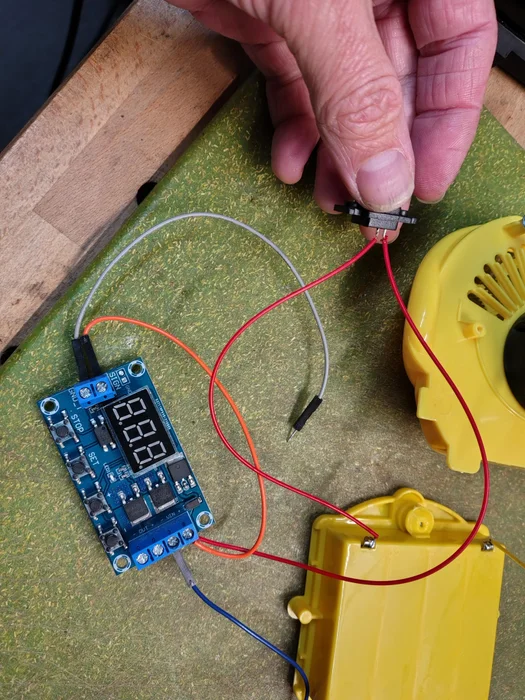

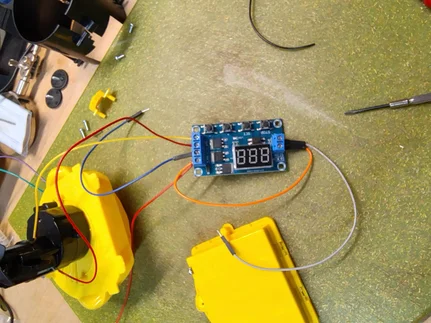

这时我拆除了从开关到电机的线，并像图中所示连接到时延继电器的正电源输入线。

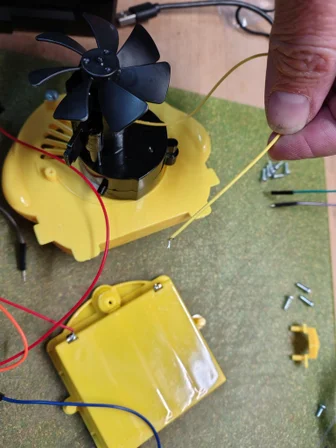

我在正极电机连接处焊接了一段线，然后把线从时间延迟继电器的正电源线接到。

我拆掉了从电机到电池仓的负极线，并像图中所示那样连接到时间延迟继电器的负极电源输出。

为了给信号触发器供电——我从时间延迟继电器的正电源输入线绕到触发器的一侧。

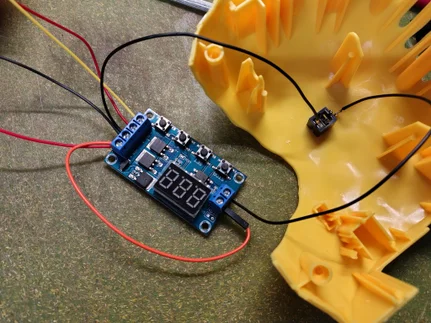

我把3.5毫米插孔的一根线接到信号触发器的另一侧，松动的线接到时延继电器的负电源输入端——这就是我们的切换机制。第二根导线连接电池舱的负极和时间延迟继电器的负电源输入，完成电路。

此时——是时候给继电器通电并进行编程了。请先将电池装入电池仓，然后打开系统电源。你应该会看到延时继电器上的LED显示屏亮起，并闪烁3次。

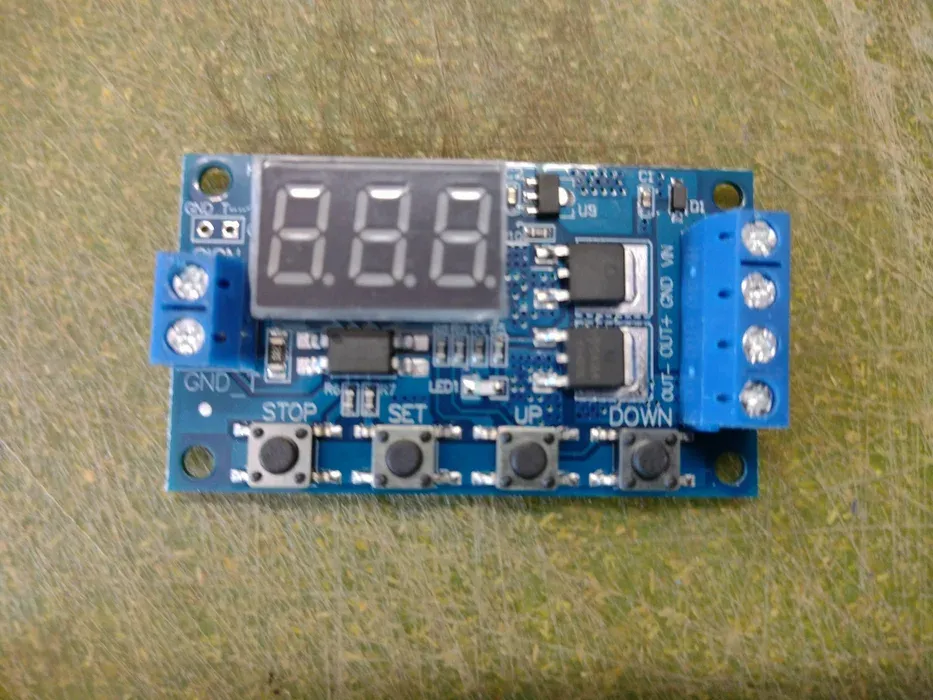

我拿到的这块电路板带有反接保护功能，对于这么便宜的模块来说，我觉得相当不错。而且当你关闭模块电源时，它还能保存设置。

这个继电器有很多选项，但本项目我们只处理“OP”（导通时间）参数。

参数说明：

1. “OP”：通电时间（On Power time）
2. “CL”：断开时间（off time）
3. “LOP”：循环次数（1–999 次，“---” 表示无限循环）——后两个参数本次不会用到。

定时范围：

最小 0.1 秒，最大 999 分钟。

如何选择时间范围？

在模式选择界面，通过短按“STOP”按钮设置参数值后，即可选择时间范围：

1. 若小数点位于个位（显示为 XXX.），则时间范围为 1 秒至 999 秒；
2. 若小数点位于十位（显示为 XX.X），则定时范围为 0.1 秒至 99.9 秒。

这些参数彼此独立，但在不同模式下是共享的。

例如，在 P1.1 模式下，若你将导通时间“OP”设为 5 秒，然后切换到 P1.2 模式，其“OP”值也会是 5 秒。

从主界面（显示为 000）开始，短按“SET”按钮，即可依次显示当前模式下的参数（如“OP”、“CL”、“LOP”）及其对应的数值 XXX：

1. 某些模式（如 P1.1、P1.2、P1.3）仅使用“OP”参数，因此短按“SET”键只会显示“OP”及对应时间；
2. 其他模式（如 P3.1、P3.2）则包含“OP”、“CL”和“LOP”三个参数，短按“SET”键会依次显示这三个参数及其数值。

在主界面短按“SET”键即可查看当前模式的参数信息，非常方便。

那么，我们该如何设置参数呢？

理论上，你应该先阅读说明书以确定所需的运行模式——不过我们这次就是来玩玩看的！

模块上电后，屏幕会显示当前工作模式（默认为 P1.1，我们就用这个）。要进入主界面，请长按“SET”按钮 2 秒后松开，进入模式选择界面；然后通过“UP”（上）或“DOWN”（下）按键选择所需模式（P1.1 至 P-4）。为了简单起见，我选用了 P1.1 模式。

选定模式（比如 P1.1）后，短按“SET”按钮，需要设置的参数（如“OP”导通时间、“CL”断开时间或“LOP”循环次数）就会开始闪烁。此时可用“UP”/“DOWN”键调整参数值：

1. 长按“UP”/“DOWN”可快速增减数值；
2. 短按则每次精确增减一个单位。

设置满意后，短按“STOP”键选择小数点位置，从而确定时间范围（0.1 秒至 999 分钟）。若该模式还有其他参数需要设置，可继续短按“SET”按钮进入下一个参数。

我们的目标是将“OP”设为 10.0 秒，因此需将小数点移到从右数第二位，使数码管显示为 10.0。

参数设置完成后，长按“SET”按钮 2 秒再松开。此时当前模式名称会闪烁一次，随后返回主界面。干得漂亮！

现在让我们测试一下，确保一切正常工作（可参考视频——我这里复用了之前“10秒迪斯科灯”的视频，抱歉，稍后我会专门为本项目录制一段新视频）。另外请注意：你需要一个 3.5mm 插孔按钮，或者直接短接 3.5mm 插孔的两个触点。

太好了！现在把所有东西重新装回泡泡机里吧。

附注：

在主界面上，如果继电器未工作，显示屏会显示“000”，并在继电器状态下方显示一个小数点。

此外，该模块还提供大量其他模式和功能，欢迎你自由探索，尽情享受！

为便于重新组装，请先将电池从电池仓中取出。

小心地将电机外罩套在电机周围，确保没有电线被外罩夹住，然后将其拧紧并固定到红色部件上。

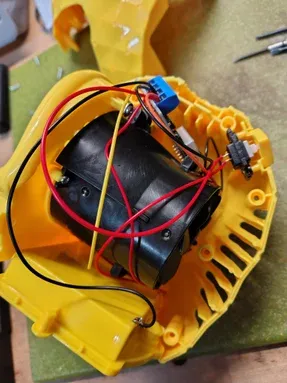

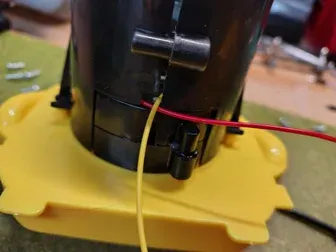

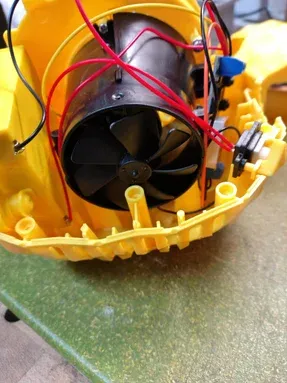

将风扇和电机组件对准并插入外壳中，检查风扇电机两侧的卡扣是否已正确就位。组装完成后的效果应如图3和图4所示（你可以看到红色导线下方的电机卡扣）。

当你确认所有部件在壳体内安装妥当，并且确保电线不会碰到风扇叶片后，再装回侧板并拧紧螺丝。注意对齐前部结构，并小心不要夹住任何电线。

装入4节AA电池，先按下设备原有的开关进行测试；然后再使用一个3.5mm插孔按钮进行测试。如果一切正常，那就绕场庆祝一圈，再泡上一杯好茶吧！

如果设备无法工作，请检查电池、开关和电机接线端子处的导线与焊点是否牢固，确认延时继电器是否已通电，并排查在重新组装过程中是否有线缆被夹住或压到。

下次设计时，我打算做的一项改进是：在重新组装时，在风扇叶片附近涂一点热熔胶，以确保电线远离扇叶，避免干扰。
