15KV+高压电源

务必做好研究，直到完全了解每个部件的功能和必要性。如果你打算进行任何高压操作，请务必安全可靠地进行。

重要的：

-在绝缘表面上作业。

-使用绝缘钳子，穿不导电的鞋子。

-切勿在通电时直接触摸任何部件。

-阅读原理图。

低压直流输入是整个项目的基础。ZVS驱动器通常需要12-30V直流输入，电流为5-20A，具体取决于变压器和所需的输出电压。

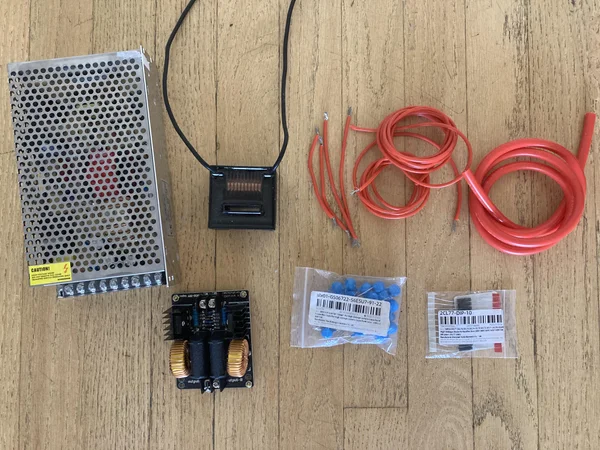

以下是我使用的工具：

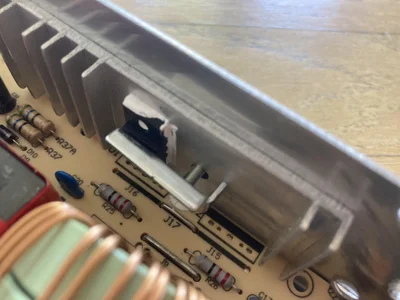

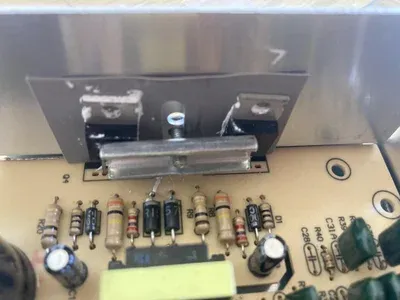

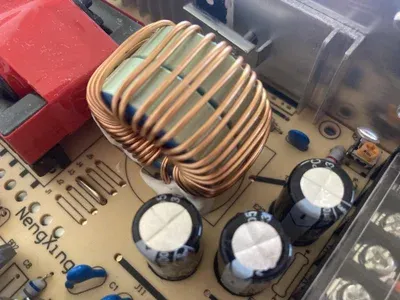

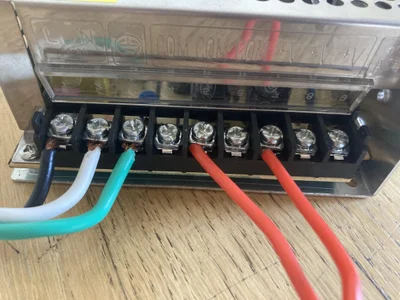

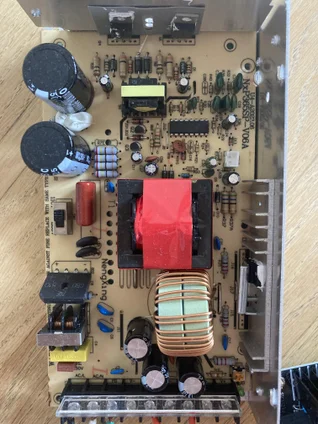

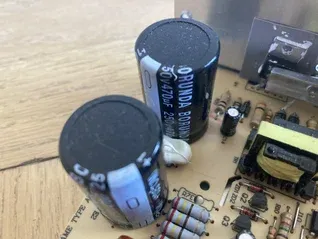

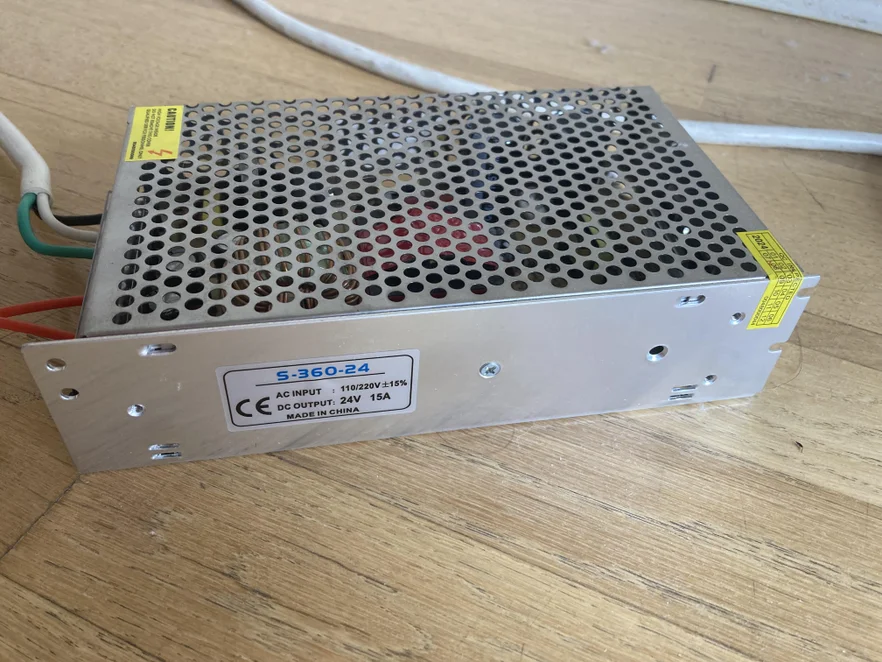

这是一个24V 15A的开关电源。它价格便宜，而且能满足需求。

其他选项：

如果您需要可调节电压和电流限制功能，台式电源的效果会更好。

降压转换器+桥式整流器+电容器（如果有的话）。

如果使用电源，请确保其输出为直流电，必要时进行整流。

注意：电源的电压和电流额定值取决于您使用的驱动电路（参见步骤 3）。我个人使用的是 12V-30V 直流输入零电压开关 (ZVS) 驱动器，因此我选择了一个 24V 15A 的开关电源。

如果您的电源电压正确，但驱动器仍然无法启动，请检查电源的电流。我原来的电源是 24V 5A，ZVS 驱动器尝试汲取的电流过大。更换为 24V 15A 的电源后，问题就解决了。但请注意，切勿超过驱动器的额定电压。

ZVS驱动器的作用是使输入电流振荡，并高效地驱动反激变压器。

以下是我使用的工具：

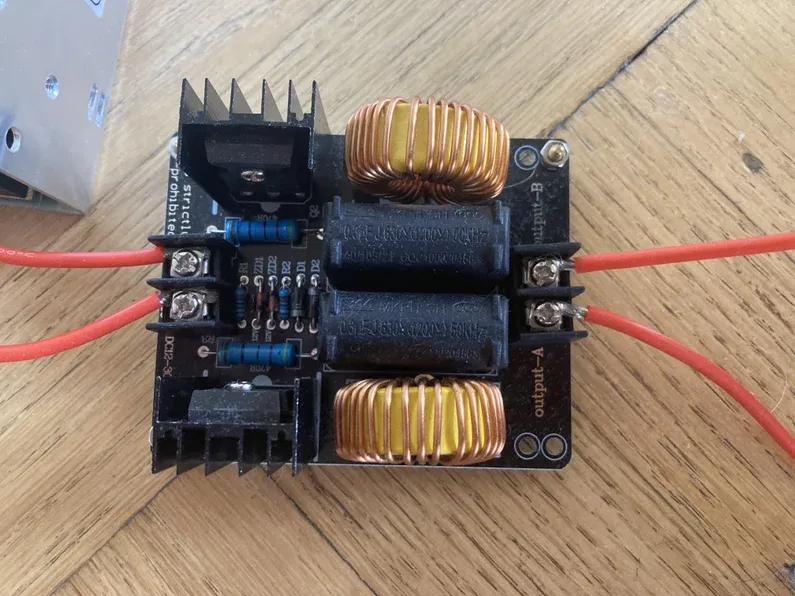

它的额定输入电压为12-30V直流。我发现购买成品驱动器实际上比自己组装一个更便宜。

其他选项：

您可以找到一些作为感应加热器驱动器出售的 ZVS 驱动器。只需搜索“感应加热器驱动器”即可。

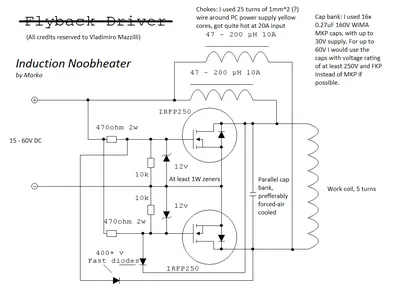

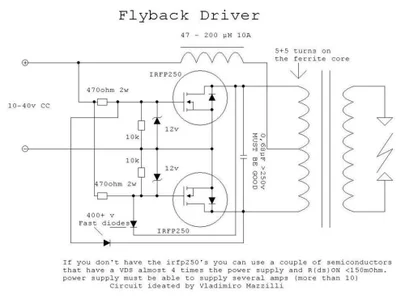

您可以自行制作。您需要一些 MOSFET（请将它们安装在散热片上，因为它们升温很快）、电容器、二极管、电阻器和电感器。请参考电路图并搜索相关教程。（这是我找到的一个教程：https://www.instructables.com/ZVS-Driver/）

注意：有些驱动器有三个输出端子。如果是这种情况，则意味着在将 ZVS 驱动器连接到反激变压器时，需要一个中心抽头。

！此处电压会呈指数级增长。请务必注意安全，如果您没有高压操作经验，请勿尝试。

现在终于到了用反激式变压器产生高电压的时候了。以下是ZVS驱动器与反激式变压器的连接步骤：

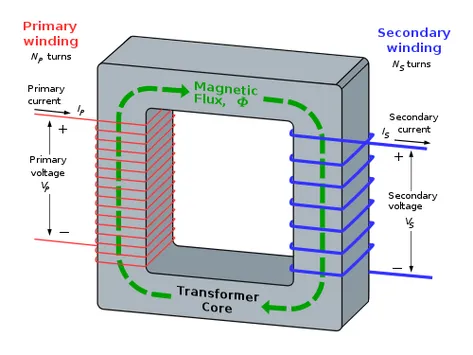

初级绕组：将ZVS驱动器的输出连接到变压器的这一部分。通常初级绕组五到十匝即可。

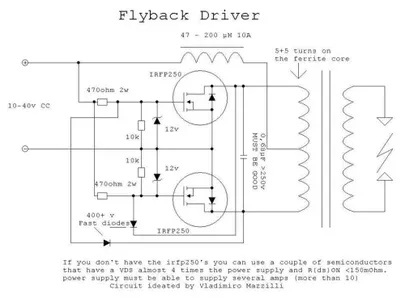

注意：如果您的 ZVS 驱动器输出端有第三个端子，则需要一个中心抽头。请参考带有中心抽头的电路图，并查找相关指南以了解如何正确接线。

次级绕组：该绕组已预先绕制在内部，其输出端产生高压。务必使用蜡、环氧树脂或其他绝缘材料进行绝缘，以防止绕组之间发生电弧放电。

以下是我使用的工具：

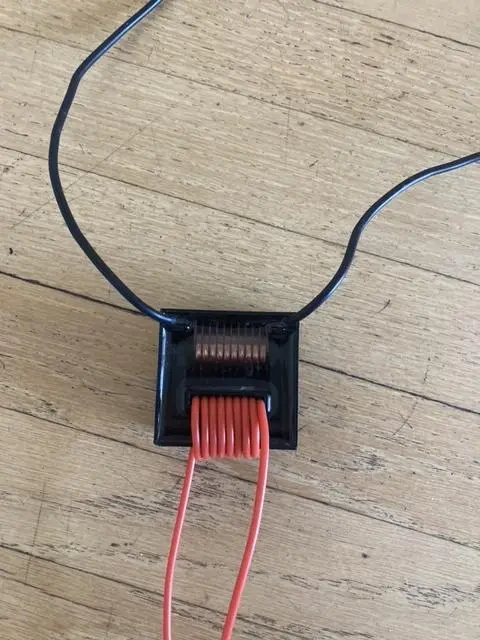

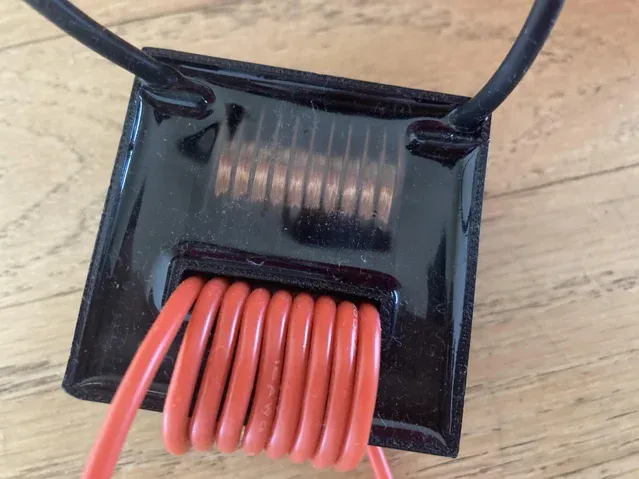

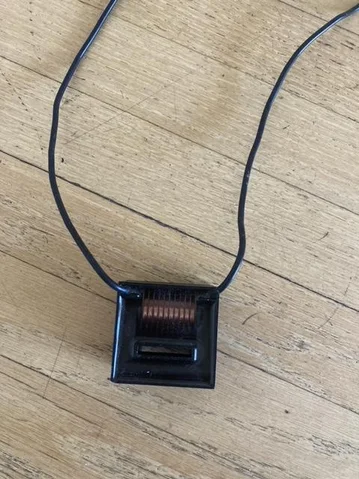

次级绕组和铁氧体磁芯用环氧树脂密封，初级绕组是我自己绕制的。

注意：与CRT电视机使用的回扫变压器相比，这种回扫变压器的优势在于它输出的是交流电而非直流电，因为它没有内置整流器。如果您需要将倍压器（考克罗夫特-沃尔顿倍压器）连接到回扫变压器，则回扫变压器的输出必须是交流电。

其他选项：

最常见的办法是拆解一台旧的CRT电视，取出它的回扫变压器。这些回扫变压器似乎总是输出直流电。找到初级线圈的引脚有点棘手，所以我建议自己绕制初级线圈。

你也可以自己制作。你需要从另一个回扫变压器上拆下铁氧体磁芯，一个3D打印的线圈架，以及一些用于次级线圈的超细导线。这里有一个视频展示了一种绕制回扫变压器的方法：https://www.youtube.com/watch?v=qS3RhefBP08。

在启动任何设备之前，请确保所有线路都已正确连接。

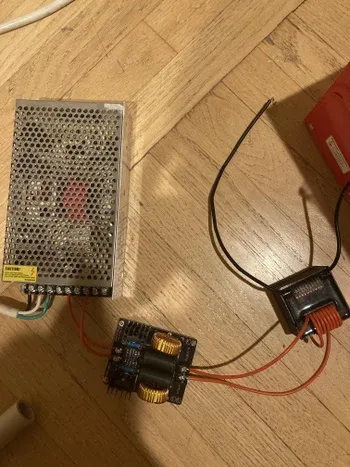

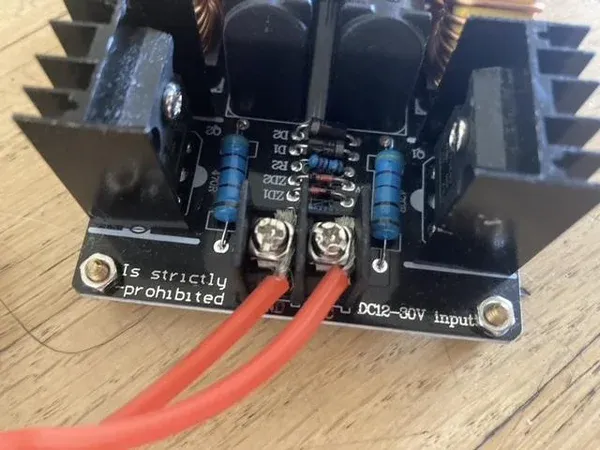

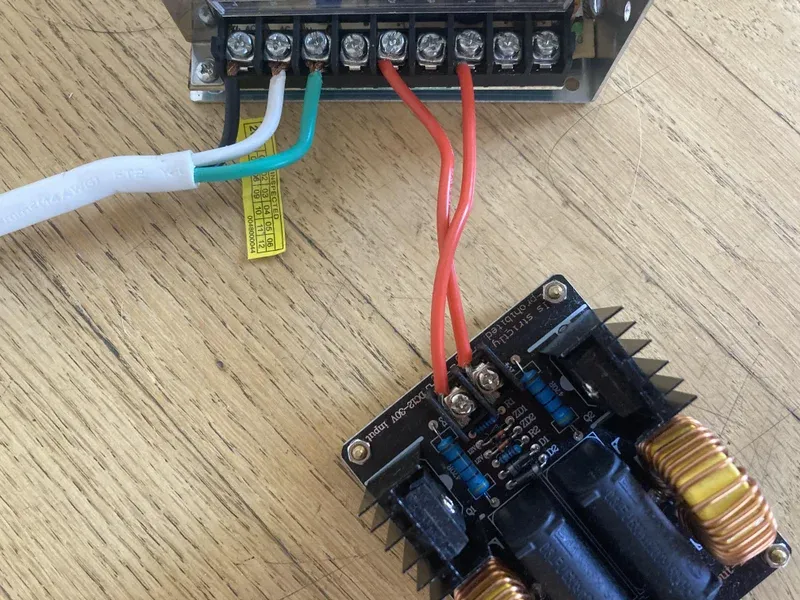

将直流电源连接到ZVS 驱动器的输入端。（参见图 1）

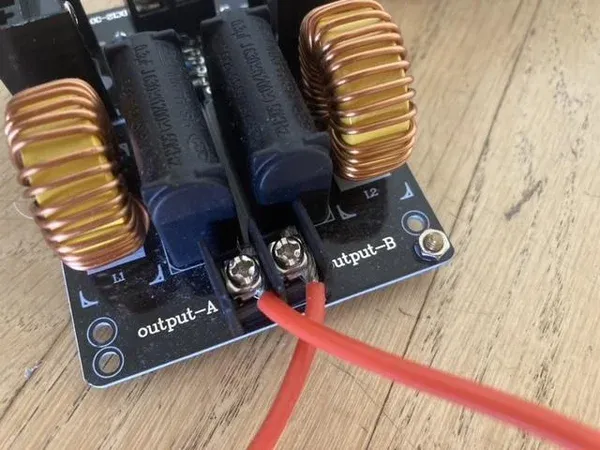

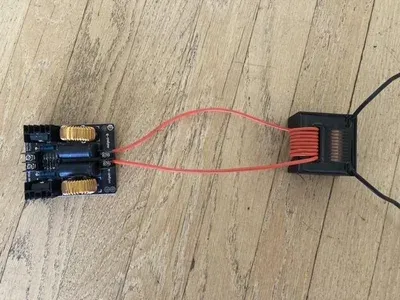

将反激式变压器的初级线圈连接到ZVS 驱动器的输出端。（参见图 2）

确保次级绕组不要靠近或接触任何物体。这是高压输出端。

确保所有物品都放置在绝缘/不导电的表面上（例如木头）。

开机前：

请确保穿着不导电的鞋子，所有物品都放在绝缘表面上，并且在高压输出端开启时千万不要靠近。

为了确保你永远不会靠近回扫器，请使用一根绝缘杆，你可以握住杆的一端。

固定回扫变压器次级绕组输出线的一侧，使其不会移动。

将另一端连接到绝缘杆上。这样，您就可以在不靠近反激器的情况下控制电弧。

开启：

如果一切正常，开机时应该会听到平稳的嗡嗡声。

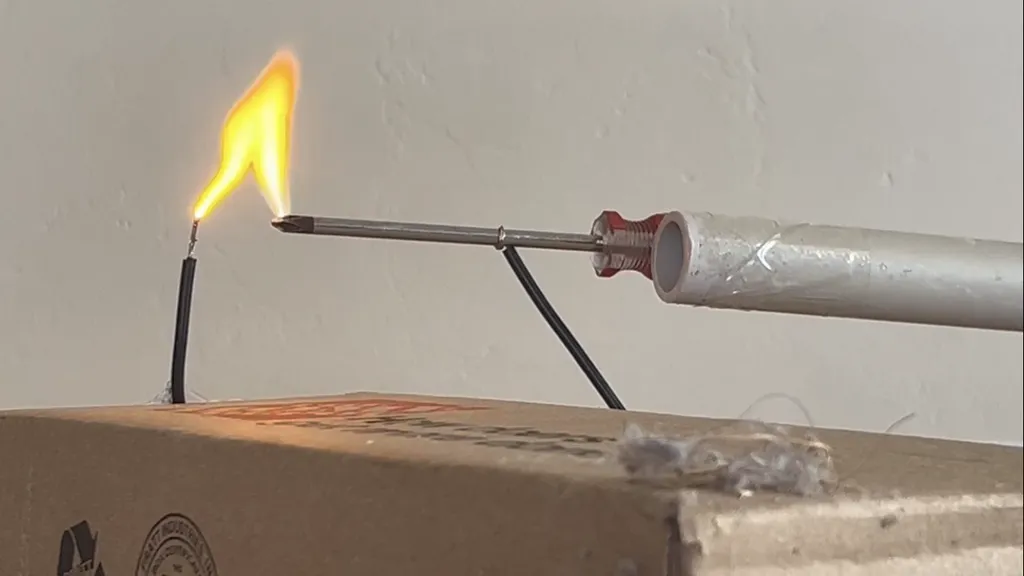

然后，您可以测试弧线。

关闭电路后，务必将输出端的两端相互接触，以释放反激电路的电流。
